Termék típusa	Vezeték nélküli fűnyíró
Márka	Parkside
Modell	PRMHA 20-Li A1
Névleges feszültség	20 V (DC)
Üresjárati fordulatszám	6000 min⁻¹
Vágási átmérő	220 mm
Vágási magasság	30 - 50 mm (3 fokozat)
Súly	5,5 kg
Védelmi osztály	III (Nagyon alacsony feszültség)
Védelmi típus	IPX1 (vízcseppek ellen védett)
Hangnyomásszint (LpA)	73,5 dB(A) (KpA=2,31 dB)
Mért hangteljesítményszint (LWA)	83,5 dB(A) (KWA=2,31 dB)
Garantált hangteljesítményszint	88 dB(A)
Rezgés (teljes érték)	≤ 2,5 m/s²
Tápellátás	Parkside X 20 V TEAM sorozatú 20 V-os lítium-ion akkumulátor (nem tartozék)
Fő funkciók	Mulcsozó fűnyírás, 3 vágási magasság, érintkezőkulcsos biztonság
Mulcsozási képesség	Igen (gyűjtőkosár nélkül)
Vágási magasság beállítása	Mechanikus kar, 3 fokozat (30, 40, 50 mm)
Bekapcsolás	Dupla biztonság: oldó gomb + indítógomb, érintkezőkulcs
Karbantartás és tisztítás	Tisztító spatula mellékelve, ne locsolja, minden használat után tisztítsa
Késcsere	Csavarja ki a kés csavarját (13 mm-es kulcs), viseljen kesztyűt, használjon azonos kést (ref. 13700460)
Tárolás	Parkolóhelyzet (P), száraz hely, gyermekektől elzárva, télen vegye ki az akkumulátort
Garancia	3 év (Franciaország és Belgium), kopó alkatrészek (kés) kivételével
Akkumulátor-kompatibilitás	PAP 20 B1, PAP 20 B3, Smart PAPS 20 A1, Smart PAPS 208 A1 (ajánlott)

Gyakran ismételt kérdések - PRMHA 20-Li A1 PARKSIDE

Mely akkumulátorok kompatibilisek a Parkside PRMHA 20-Li A1 fűnyíróval?

A fűnyíró a Parkside X 20 V TEAM sorozat része. Az ajánlott akkumulátorok: PAP 20 B1, PAP 20 B3, Smart PAPS 20 A1 és Smart PAPS 208 A1. Csak ugyanazon sorozatú töltőket használjon (pl. PLG 20 A3, PLG 20 C1, Smart PLGS 2012 A1).

Hogyan állítsa be a vágási magasságot?

Kapcsolja ki a készüléket, és vegye ki az érintkezőkulcsot. Tolja ki a vágási magasság beállító kart (7) kifelé, válassza ki a kívánt pozíciót (30, 40 vagy 50 mm), majd tolja vissza a kart befelé. Az ideális magasság díszgyep esetén 25-45 mm, használati gyep esetén 45-65 mm.

Hogyan cserélje ki a kést?

Vegye ki az érintkezőkulcsot vagy az akkumulátort. Fordítsa fel a készüléket, viseljen erős kesztyűt, tartsa a kést (15), és csavarja ki a kés csavarját (16) az óramutató járásával ellentétes irányba egy 13 mm-es kulccsal. Szerelje fel az új kést (ref. 13700460) ellenkező irányba, és húzza meg szorosan.

Használható a fűnyíró esőben?

Nem. Soha ne használja a készüléket esős időben, nedves füvön vagy nedves környezetben. Ez áramütés és a készülék károsodásának kockázatával jár.

Hogyan tisztítsa meg a fűnyírót?

Kapcsolja ki a készüléket, vegye ki az érintkezőkulcsot, és várja meg, amíg a kés teljesen leáll. Használja a tisztító spatulát (14) a fűmaradványok eltávolításához a ház alól. Soha ne permetezzen vizet. Használjon kefét vagy száraz ruhát. Minden használat után tisztítsa meg.

Mit tegyen, ha a fűnyíró nem indul?

Először ellenőrizze, hogy az akkumulátor fel van-e töltve és megfelelően be van-e helyezve. Győződjön meg arról, hogy az érintkezőkulcs működési állásban van, és a fogantyú munkahelyzetben van (nem parkoló P állásban). Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan működik a mulcsozás?

A mulcsozás azt jelenti, hogy gyűjtőkosár nélkül nyír: a levágott füvet aprítja és visszaosztja a gyepre. Ez tápanyagot juttat a talajba. Hetente legalább egyszer nyírjon, és a fű teljes magasságának csak 40%-át vágja le a jó eredmény érdekében.

Mennyi a garancia időtartama?

A garancia 3 év a vásárlás dátumától Franciaországban és Belgiumban. Kiterjed az anyag- és gyártási hibákra, de nem terjed ki a kopó alkatrészekre, mint a kés. Őrizze meg a nyugtát és az IAN számot: 376665_2104.

Hogyan tárolja a fűnyírót télire?

Helyezze a fűnyírót parkolóhelyzetbe (P), vegye ki az akkumulátort, tisztítsa meg alaposan, és tárolja száraz, fagymentes helyen (0-45 °C). Hagyja lehűlni a motort, mielőtt elteszi.

Milyen tartozékok és pótalkatrészek állnak rendelkezésre?

A pótlás kés referenciaszáma 13700460. További alkatrészek elérhetők a www.grizzlytools.shop oldalon. Kérdéseivel forduljon a Szervizközponthoz (Franciaország: 0800 919270, Belgium: 070 270 171).

HASZNÁLATI ÚTMUTATÓ PRMHA 20-Li A1 PARKSIDE

Az originál használati utasítás fordítása

GB MT

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

SI

HU Az originál használati utasítás fordítása Oldal

SI Prevod originalnega navodila za uporabo Stran

Inhalt

Einleitung......4

Bestimmungsgemäße

Verwendung......4

Rendeltetésszerű használat .....155

Általános leírás......156

A csomag tartalma....156

Áttekintés 156

Müködés leírása 156

Müszaki adatok......156

Töltési idő....157

Biztonságiutasítások ...... 157

Szimbólumok és piktogramok ...... 158

Általános biztonsági utasítások ..... 158

Összeszerelés ......162

Cső és fogantyú felszerelése......162

Használat 162

Vágásmagasság beállítása......163

Akkumulátor behelyezése/kivétele .. 163

Be- és kikapcsolás 163

A fünyíróval történő munkavégzés... 164

Mulcsozó fünyírás 164

Tisztítás/karbantartás/tárolás .164

Általános tisztítási és karbantartási munkák....164

Kés csere 165

Tárolás....165

Ártalmatlanítás /

Környezetvédelem ......165

Alkatrészek/Tartozékok......166

Hibakeresés....166

HU JÓTÁLLÁSI TÁJÉKOZTATÓ.....167

Az eredeti CE megfelelöségi

nyilatkozat fordítása......195

Robbantott ábra ......197

Bevezetö

Gratulálunk az Ön által megvásárolt új berendezéshez. Ezzel egy kiváló minőségű termék mellett döntött.

A jelen készülék minőségét a gyártás alatt ellenőrizték és alávetették egy végső ellenőrzésnek. Ezzel a készülék működőképessége biztosított.

A használati útmutató a termék részét képezi. Fontos utasításokat tartalmaz a biztonságra, a használatra és a hulladékeltávolításra vonatkozóan. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági útmutatással. A terméket csak a leírtaknak megfelelően és a megadott használati területen lehet alkalmazni.

Örizze meg jól az útmutatót és a termék harmadik személynek való továbbadása esetén mellékelje az összes dokumentumot.

Rendeltetésszerű használat

A készülék csak ház körüli gyep és füves területek mulcsozó nyírására (fügyűjtő kosár nélküli nyírására) szolgál.

A készülék a barkács szektorban történő használatra készült. Nem folyamatos ipari használatra tervezték. Ipari használat esetén a garancia érvényét veszti.

A készülék minden további, a jelen használati útmutatóban nem kifejezetten engedélyezett alkalmazása esetén kár keletkezhet a készülékben és komoly veszélyt jelenthet a felhasználó számára. A készüléket felnőttek használhatják. Gyermekek, valamint olyan személyek, akik nem ismerik a használati útmutatót, nem használhatják a készüléket. Tilos a készüléket esőben vagy párás környezetben használni. A gyártó nem vállal felelősséget a nem ren-

HU

deltetésszerű használatból vagy helytelen kezelésből eredő károkért.

A készülék a Parkside X 20 V TEAM sorozat része és a Parkside X 20 V TEAM sorozat akkumulátoraival üzemeltethető.

Az akkumulátorokat csak a Parkside X 20 V TEAM sorozat töltőivel szabad tölteni.

Általános leírás

A fontosabb komponensek ábrája a kihajtható oldalon található.

A csomag tartalma

Óvatosan vegye ki a készüléket a csomagból és ellenőrizze, hogy teljesek-e a következő alkatrészek:

• készülék
• érintkező kulcs
• tisztító spakli
• használati útmutató

Az akkumulátor és a töltő nem része a csomagnak.

Ártalmatlanítsa megfelelően a csomagolóanyagot.

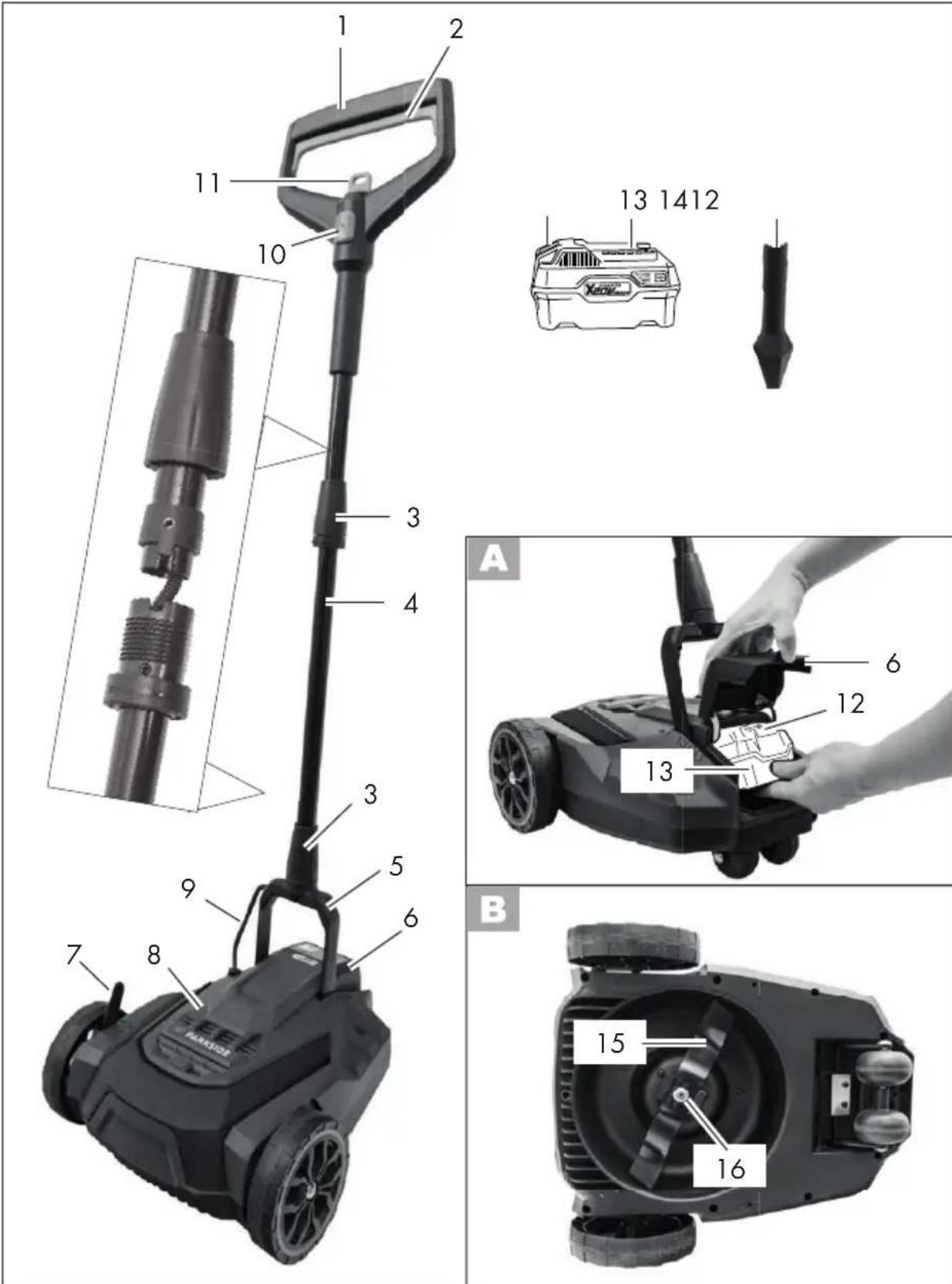

Áttekintés

1 fogantyú

2 indítógomb

3 hollandi anya

4 csö

5 villa

6 burkolat

7 vágásmagasság-beállító kar

8 készülékház

9 készülékkábel

10 kireteszelő gomb

11 érintkező kulcs

12 kireteszelő gomb

13 akkumulátor

14 tisztító spakli

B 15 kés

B 16 késcsavár

Müködés leírása

A fordulékony akkumulátoros fünyíró a vágási síkkal párhuzamosan forgó vágó-szerszámmal rendelkezik. A készülék 3 különböző magasságban állítható.

A kezelőelemek funkciója az alábbi leírásban található.

Müszaki adatok

Akkus funyíró......PRMHA 20-Li A1

Névleges feszültség U.... 20 V---

Üresjárati fordulatszám n ...... 6000 min ^-1

Késszélesség 220 mm

Vágásmagasság 30 - 50 mm

Védelmi osztály....III

Védelem....IPX1

Súly.... 5,5 kg

Hangnyomásszint

(L_pA) 73,5 dB(A); K_pA = 2,31 dB

Hangeröszint (L _WA )

mért ..... 83,5 dB(A); K_WA=2,31 dB

garantált....88 dB(A)

Rezgés (a_b) .. ≤ 2,5m / s^2

Hömérséklet ...... max. 50 °C

Töltés....4 - 40 °C

Üzemeltetés....-20 - 50 °C

Tárolás....0 - 45 °C

A megadott rezgéskibocsátási érték egy szabványosított mérési módszerrel került megállapításra és felhasználható az elektromos kéziszerszám egy másik készülékkel történő összehasonlítására. A megadott rezgéskibocsátási érték a kitettség előzetes megbecsüléséhez is felhasználható.

Figyelmeztetés: A rezgéskibocsátási érték az elektromos kéziszerszám tényleges használata során eltérhet a megadott értéktől, az elektromos kéziszerszám használatától függően.

Próbálja a lehető legalacsonyabb szinten tartani a rezgésterhelést. A rezgésterhelés csökkentésére tett intézkedés lehet például a kesztyű viselése a szerszám használata során és a munkaidő korlátozása. Ebben az esetben a működési ciklus minden részét fi gyelembe kell venni (például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nélkül fut).

A zaj- és rezgésszint értékek a megfelelőségi nyilatkozatban megnevezett szabványoknak és előírásoknak megfelelően kerültek meghatározásra.

Töltési idő

A készülék a Parkside X 20 V TEAM sorozat része és a Parkside X 20 V TEAM sorozat akkumulátoraival üzemeltethető. A Parkside X 20 V TEAM sorozat akkumulátorait csak a Parkside X 20 V TEAM sorozat töltőivel szabad tölteni.

Javasoljuk, hogy ezt a készüléket kizárólag az alábbi akkumulátorokkal üzemeltesse: PAP 20 B1, PAP 20 B3, Smart PAPS 20 A1, Smart PAPS 208 A1 Javasoljuk, hogy ezeket az akkumulátorokat az alábbi töltökkel töltse: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PDSLG 20 A1, Smart PLGS 2012 A1

Figyelem! A kompatibilis akkumulátorok aktuális listája az alábbi oldalon található: www.lidl.de/akku

Töltési idő (perc)	PAP 20 A1PAP 20 B1	PAP 20 A2	PAP 20 A3PAP 20 B3	SmartPAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 90	120 120 210
PLG 20 A2 45 6	0 80 80 165
PLG 20 A3PLG 20 C3	35 45	60 50 120
PDSLG 20 A1 35	45 60 50	120
SmartPLGS 2012 A1	35 40	40 40 50

Biztonsági utasítások

Ez a fejezet a készülékkel történő munkavégzés során betartandó alapvető biztonsági előírásokat tartalmazza.

Müködés közben történt baleset vagy fellépő üzemzavar esetén azonnal ki kell kapcsolni a ké- szüléket. Lássa el megfelelően a sérüléseket vagy forduljon orvoshoz. Üzem- zavarok megszüntetéséhez olvassa el a „Hibakeresés” című fejezetet vagy forduljon a szervizközpontunkhoz.

HU

Szimbólumok és piktogramok

Szimbólumok a készüléken:

Figyelem!

Figyelmesen olvassa el a használati útmutatót.

Áramütés veszélye!

Kirepülő alkatrészek okozta sérülésveszély

Tartsa távol a közelben tar- tózkodó személyeket a készü- léktől

Vigyázat - éles vágókések! Tartsa távol a lábait és a ke- zeit. Sérülésveszély!

Kapcsolja ki a motort és húzza ki az érintkező kulcsot a beállító-, és tisztító munkálatok megkezdése előtt.

Figyelem! A fünyíró kések tovább mozognak

Hangerőszint adat L_WA dB-ben

Az elektromos készülékek nem tartoznak a háztartási hulladékba.

Ne tegye ki a készüléket ned- vességnek.

Viseljen védőszemüveget. Viseljen hallásvédőt.

Vágási kör

Egyenáram

Parkolási pozíció

Működési pozíció

Parkolási és működési po- zíciók

Ez a készülék a Parkside

X 20 V TEAM termékcsalád része.

Szimbólumok a használati útmutatóban:

Veszélyre utaló jelzés személyi sérülések vagy anyagi károk megelőzésére vonatko-zó utasításokkal.

Felszólító jelzés károk meg- előzésére vonatkozó informá- cióval.

Viseljen védőkesztyűt.

Tudnivalókra utaló jelzés a készülék jobb használatát segítő információkkal.

Általános biztonsági utasítások

FONTOS OLVASSA EL FIGYELMESEN A HASZNÁLATI ÚTMUTATÓT. ÖRIZZE MEG A HASZNÁLATI ÚTMUTATÓT KÉSÓBBI TA- NULMÁNYOZÁS CÉLJÁBÓL.

A készülék nem megfelelő használat esetén súlyos sérüléseket okozhat. A személyi sérülések és anyagi károk megelőzése érdekében, fel-tétlenül olvassa el és tartsa be az alábbi biztonsági utasításokat és ismerje meg az összes kezelőelemet.

• Olvassa el fi gyelmesen a használati útmutatót.
• Ezt a készüléket nem használhatják gyermekek. Ügyelni kell a gyerekekre, hogy ne játsszának a készülékkel. A tisztítást és a karbantartást nem végezhetik gyermekek.
• Ezt a készüléket csökkent fi zikai, érzékszervi vagy szellemi képességű vagy tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett használhatják, kivéve azt az esetet, amikor felvilágosították öket a készülék biztonságos használatáról és megértették az ebből eredő veszélyeket.

Előkészítés:

• Soha ne engedje, hogy gyermekek vagy olyan személyek használják a készüléket, akik nem ismerik a használati útmutatót. A helyi előírások meghatározhatják a kezelő személyre vonatkozó alsó életkori határt.

• A készüléket soha nem szabad üzemeltetni akkor, ha embe- rek, főleg gyermekek vagy háziállatok vannak a közelben. Gyermekek nem játszhatnak a készülékkel.

• A készüléket kezelő vagy felhasználó személy felel más személyeknek okozott balesetekért vagy tulajdonukon okozott károkért.

• Ellenőrizze a terepet, ahol a készüléket használja, és távolítson el minden követ, fadarabot, drótot, játékot, amelyeket a készülék felkaphat és kidobhat.
• Viseljen megfelelő munkaruhát, például csúszásbiztos talpú, stabil lábbelit, strapabíró, hosszú nadrágot. Ne használja a ké-szüléket, ha mezítláb van vagy nyitott szandált visel. Ne viseljen bő ruházatot vagy olyan ruhát, amin lógó zsinórok vagy szíjak vannak.
• Használat előtt mindig ellenőrizni kell szemrevételezéssel, hogy a vágópengék, a rögzítőcsapok és a teljes vágóegység nem kopott vagy sérült. Ne használja a készüléket, ha a védőberendezések, a vágókészülék alkatrészei vagy a csapok hiányoznak, elkoptak vagy megsérültek. A kopott vagy sérült vágópengéket és rögzítőcsapokat csak készletben szabad kicserélni a kiegyensúlyozatlanság megelőzése érdekében.
• Legyen óvatos az olyan készülékekkel, amelyek több vágószerszámmal rendelkeznek, mivel a kések egyikének mozgása forgásba hozhatja a többi kést is.
• Á gyártó által' mellékelt és ajánlott alkatrészeket és tartozékokat használja. Más alkatrészek használata a garanciális igények azonnali elvesztéséhez vezet.

HU

- A kopott vagy sérült tájékoztató táblakat ki kell cserélni.

A készülékkel történő munkavégzés:

A munkánál a lábait és a kezeit ne tegye a forgó részek közelébe vagy alá. Sérülésveszély áll fenn!

• Kapcsolja be a motort az útmutató szerint, de csak akkor, ha lábai már biztonságos távolságban vannak a vágószerszámoktól.
• A készüléket ne használja esőben, rossz időben, nedves környezetben vagy nedves füvön. Csak nappali fény vagy jó világítás mellett dolgozzon.
• Ne dolgozzon a készülékkel, ha fáradt vagy fi gyelmetlen vagy alkohol, illetve gyógyszerek hatása alatt áll. Tartson mindig időben szünetet. Mindig körülte-kintően végezze a munkát.
• Ugyeljen a stabil álló helyzetre a munkavégzés közben, különösen lejtőkön. Mindig a lejtőhöz képest keresztirányba dolgozzon, soha ne felfelé vagy lefelé. Legyen különösen óvatos, ha menetirányt változtat a lejtón. Ne dolgozzon különösen lejtős területeken.
• Csak lépésben haladjon a ké- szülékkel. Legyen különösen óvatos akkor, ha a készülékkel megfordul, vagy maga felé vagy hátrafelé húzza.
• A készüléket óvatosan kapcsolja ki, a használati útmutatóban megadott utasításoknak meg-

felelően. Ügyeljen arra, hogy a lába elegendő távolságra legyen a forgó késektől.

- A készüléket ne döntse meg elindításhoz, kivéve, ha ezt a magas füben való elindulás miatt teszi. Ebben az esetben a készüléket a markolat lenyomásával úgy hajlítsa meg, hogy a készülék elülső kerekei enyhén megemelkedjenek. Két keze legyen mindig munkaállásban, mielött a gépet ismét a talajra helyezné.

Figyelem, veszély! A kés nem áll le rögtön. Sérülésveszély áll fenn.

• A készüléket nem szabad megemelni vagy szállítani, amíg a motor működik. Allítsa le a gépet akkor, amikor a szállítás-hoz meg kell dönteni, ha olyan területen kell áthaladni, ahol nincs fű, és amikor a gépet a lenyírandó területre viszi vagy onnan elhozza.
• A vágott anyagot csak a készülék nyugalmi állapotában távolítsa el.
• Soha ne hagyja a készüléket felügyelet nélkül a munkahelyen.
• Ne dolgozzon sérült, hiányos vagy a gyártó engedélye nélkül átalakított készülékkel. Soha ne használja a készüléket sérült védőfelszerelésekkel vagy árnyékolással, vagy hiányzó biztonsági berendezésekkel, úgymint a elterelő és/vagy fűfogó berendezések.
• Ñe terhelje túl a készüléket. Csak a megadott teljesít-

mény-tartományban dolgozzon és ne módosítsa a motoron a szabályozási beállításokat. Ne használjon gyenge teljesítményű gépeket nehéz munkákhoz. Ne használja a készüléket rendelte-tésellenes célra.

• Ne használja a készüléket gyúlékony folyadékok vagy gázok közelében. Ennek fi gyelmen kívül hagyása esetén túz- vagy robbanásveszély áll fenn.

• Kapcsolja ki a készüléket, húzza ki az érintkező kulcsot és vegye ki az akkumulátort. Elle-nőrizze, hogy az összes mozgó alkatrész leállt-e:

• amikor magára hagyja a ké- szüléket és amikor nem hasz- nálja,

• beszorult tárgyak eltávolítása vagy előtt,
• a készülék ellenőrzése, tisztítása, illetve a készüléken történő munkavégzés előtt,
• ha egy idegen testbe ütközött. A készülék újraindítása és a munkavégzés folytatása előtt nézze át a készüléket, hogy nincs-e rajta sérülés, és végezze el a szükséges javításokat,
• ha a készülék szokatlanul erősen rezegni kezd, azonnal át kell nézni a készüléket.
• Gondoskodjon arról, hogy minden anya, csap és csavar szorosan meg legyen húzva.
• Vizsgálja meg, hogy a készüléken nincsenek-e károsodások.
• Végezze el a sérült alkatré- szek szükséges javítását.

- A kezeit és a lábait soha ne tegye a forgó részek közelébe vagy alá.

- Mindig vegye ki az áramkör-megszakító/érintkező kulcsot, amikor:

• magára hagyja a készüléket, az eltömödések megszüntetése előtt,
• amikor ellenőrzi, tisztítja a készüléket, vagy a készülékkel munkát végez,
• idegen testtel való ütközés után. Azonnal ellenőrizze a készülék károsodásait, és szükség esetén javíttassa meg,
• ha a kerti munkaeszköz szokatlanul erősen vibrálni kezd (azonnal ellenőrizze!).

- A motor indításakor vagy beindításakor nem szabad megdönteni a fünyírót, kivéve, ha a fünyírót fel kell emelni a folyamat során. Ebben az esetben csak annyira billentse meg, amennyire feltétlenül szükséges, és csak a felhasználótól távol eső oldalát emelje fel.

Karbantartás és tárolás:

• Hagyja lehülni a motort, mielött zárt helyiségben leállítaná.
• A vágókések karbantartása során ügyeljen arra, hogy a vágókések még abban az esetben is mozoghatnak, ha az áramforrás ki van kapcsolva.
• Gondoskódjon arról, hogy minden anya, csapszeg és csavar erősen meg legyen húzva, és a készülék biztonságos munkavégzésre alkalmas állapotban legyen.
• Ne próbálja saját kezüleg megjavítani a készüléket, ha nincs

HU

megfelelő szakképzettsége. A használati útmutatóban nem szereplő munkákat kizárólag általunk felhatalmazott ügyfél-szolgálatok végezhetik el.

• A készüléket száraz helyen és gyermekektől elzárva kell tárolni.
• A kellő gondossággal kezelje a készüléket. Tartsa élesen és tisz-tán a szerszámokat a jobb és biztonságosabb munkavégzés érdekében. Tartsa be a karban-tartásra vonatkozó előírásokat.
• Viseljen védőkesztyűt a vágókészülék cseréje közben.
• Rendszeresen ellenőrizze a fügyűjtő berendezés kopását és eldeformálódását. Biztonsági okokból cserélje ki a kopott vagy sérült részeket. A kés beállításánál különösen legyen óvatos, hogy az ujjai ne szoruljanak a kések és a gép rögzített részei közé.
• Kizárólag a gyártó által engedélyezett pótalkatrészt szabad használni a vágószerszám cse-réjéhez.

Elektromos biztonság:

• Ügyeljen arra, hogy teste ne érintkezzen a csővezetékhez, fűtőtesthez, tűzhelyhez vagy éppen a hűtőszekrény felületéhez hasonló földelt felülettel. Az áramütés kockázata nagyobb akkor, ha a teste földelve van.
• Ovja az elektromos kéziszerszá- mot esőtől vagy nedvességtől. Az elektromos kéziszerszámba kerül víz növeli az áramütés kockázatát.

- Ne használjon olyan tartozékokat, amelyeket a PARKSIDE nem ajánl. Ez áramütést vagy tüzet okozhat.

Vegye fi gyelembe a Parkside X 20 V Team akkumulátor és töltő használati útmutatójában foglalt, töltésre és helyes használatra vonatkozó biztonsági utasításokat és tudnivalókat. A töltés részletes leírása és további információk ebben a külön használati útmutatóban találhatók.

Összeszerelés

Cső és fogantyú felszerelése

1. Dugja a csövet (4) a készülékházon (8) lévő villára (5).
   A csövön lévő fület a meneten lévő horonyba kell helyezni.
   Ügyeljen arra, hogy a készülékkábel (9) ne nyomódjon össze.
2. Csavarja be a hollandi anyát (3) kézzel.
3. Dugja a fogantyúval (1) ellátott csövet a csőre (4).
   A csövön lévő fület a meneten lévő horonyba kell helyezni.
   Ügyeljen arra, hogy a készülékkábel (9) ne nyomódjon össze.
4. Csavarja be a hollandi anyát (3) kézzel.

Használat

A munkaeszközön csak ki- kapcsolt motornál és leállított késnél végezzen beállításokat. Személyi sérülés veszélye áll fenn.

Kapcsolja ki a készüléket, húzza ki az érintkező kulcsot (11) és várja meg, amíg a kés leáll.

Vágásmagasság beállítása

A készülék 3 pozícióval rendelkezik a vágásmagasság beállításához

3 - 50 mm - nagy vágásmagasság
2 - 40 mm - közepes vágásmagasság
1 - 30 mm - alacsony vágásmagasság

1. Nyomja el a készüléktől a vágásma- gasság beállítására szolgáló kart (7).
2. Allítsa be a kívánt vágási magasságot.
3. Helyezze vissza a vágásmagasság beállítására szolgáló kart (7) a készülékre.

A megfelelő vágásmagasság díszgyep esetén kb. 25 - 45 mm, sportfü esetén kb. 45 - 65 mm.

Az első vágáshoz a szezonban ma- gas vágásmagasságot kell választani.

Ügyeljen a zajvédelemre és a helyi előírásokra.

Akkumulátor behelyezése/kivétele

Kapcsolja ki a készüléket, húzza ki az érintkező kulcsot (11) és várja meg, amíg a kés leáll. Személyi sérülés veszélye áll fenn.

1. Emelje meg a készülékházon lévő burkolatot (6).

2. Az akkumulátor (13) készülékbe történő behelyezéséhez, a vezetősín mentén csúsztassa be az akkumulátort a készülékbe. Ez hallhatóan bekattan.

3. Az akkumulátor (13) készülékből történő kivételéhez nyomja meg az akkumulátoron lévő kireteszelő gombot (12) és húzza ki az akkumulátort.

Be- és kikapcsolás

18 24 36

Ha a fogantyú (1) a parkoló pozícióban (P állás) van vagy laposan a padlón fekszik, a készüléket nem lehet elindítani. Ha a készülék mű-

ködik és a fogantyú (1) a két pozíció valamelyikébe kerül, a készülék kikapcsol. Az újraindításhoz állítsa a fogantyút (1) működési pozícióba és hajtsa végre az alábbi indítási folyamatot a 6. ponttól kezdve.

1. Állítsa a fúnyírót sima felületre és ügyeljen arra a készülék bekapcsolása előtt, hogy a készülék semmilyen tárgyhoz ne érjen hozzá.
2. Emelje meg a készülékházon lévő bur- kolatot (6).
3. Csúsztassa be a feltöltött akkumulátort (13) a készülékbe a vezetősín mentén. Ez hallhatóan bekattan.
4. Dugja be az érintkező kulcsot (11) az erre kialakított nyílásba.
5. Forgassa el az érintkező kulcsot (11) C.
6. Fogja a fogantyút (1) a kezébe és hajtsa maga felé, hogy a villát (5) a parkoló pozícióból (P) a működési pozícióba mozgassa.
   A pozíciók a készülékházon (8) a villa (5) mellett jelennek meg
7. A bekapcsoláshoz nyomja meg a kireteszelő gombot (10) és tartsa lenyomva, miközben az indítógombot (2) a fogantyú (1) irányába nyomja.
8. Engedje el a kireteszelő gombot (10).
9. A kikapcsoláshoz engedje el az indítógombot (2).

A készülék kikapcsolása után a kés néhány másodpercen keresztül tovább forog. Ne érintse meg a működő kést. Személyi sérülés veszélye áll fenn.

A fünyíróval történő munkavégzés

A rendszeres fünyírás a növényzet levél-növekedését gerjeszti, de ugyanakkor elpusztítja a gyomot. Ezért minden egyes fünyírás után sürübb fü nő és egyenletesen benött terület fejlődik ki.

Az első lépés kb. április közepétől a 70-80 mm-es magasságnál történik. A fő növekedési időben a füvet hetente legalább egyszer le kell vágni.

• Haladjon a készülékkel lépéstempóban, lehetőleg egyenes pályákon. A tökéletes fűnyíráshoz a pályáknak mindig néhány centiméterrel kell fedniük egymást.
• Úgy állítsa be a vágásmagasságot, hogy a készülék ne legyen túlterhelve. Különben a motor károsodik.
• Lejtőkön mindig a lejtőre merőlegesen dolgozzon. Legyen különösen óvatos a hátrafelé menetben és a készülék viszszahúzásánál.
• Minden használat után tisztítsa meg a készüléket a „Tisztítás, karbantartás, tárolás” fejezetben leírtak szerint.

A készülék kikapcsolása után a kés néhány másodpercen keresztül tovább forog. Ne érintse meg a működő kést. Személyi sé- rülés veszélye áll fenn.

Mulcsozó fünyírás

Mulcsozó fünyírás esetén a készülék a levágott füvet nem gyűjti össze egy gyűjtőkosárban, hanem felaprítja és eloszlatja a gye- pen. A levágott füben lévő tápanyagokat a talaj organizmusai lebontják és tápanyag- körforgást képeznek. A mulcsozott gyepet ezért sokkal ritkábban kell trágyázni.

Alapvetően a gyepet viszonylag gyakran le kell nyírni, hogy csak kis mennyiségű mulcs maradjon a gyepen.

Ezért a legjobb, ha a gyepet legalább hetente egyszer mulcsozza, és a fünyírót úgy állítja be, hogy a gyep teljes magasságának csak kb. 40%-a legyen levágva mulcsként.

Tisztítás/karbantartás/tárolás

Az útmutatóban nem részletezett munkákat általunk felhatalmazott ügyfélszolgálatunkkal végeztesse el. Csak eredeti alkatrészeket használjon.

Viseljen kesztyűt a kés kezelése során.

Minden egyes karbantartási és tisz-títási munkafeladat előtt kapcsolja ki a készüléket, húzza ki az érintkező kul-csot (1 1) és várja meg, amíg a kés leáll. Személyi sérülés veszélye áll fenn.

Általános tisztítási és karbantartási munkák

Ne fröcskölje le a fünyírót víz- zel. Áramütés veszélye áll fenn.

- A tisztító spaklival (14) eltávolíthatja a fünyíró alján a késen és a kés körül lévő fümaradványokat. Ehhez fektesse a készüléket az oldalára. A legjobb, ha használat után azonnal megtisztítja a fünyírót.

A tisztító spakli (14) a gyors elérés érdekében a fúnyíró csövére csíptethető.

• Mindig tartsa tisztán a készüléket. A tisztításhoz használjon egy kefét vagy egy törlőkendőt, de ne használjon tisztító- vagy oldószereket.
• A fünyírás után távolítsa el a készülékre tapadt növényi maradványokat egy fa- vagy műanyag darabbal a kerekek- ről, a szellőzőnyílásokról és a kés területéről. Ne használjon kemény vagy hegyes tárgyakat, mert kár keletkezhet a készülékben.
• Minden használat előtt ellenőrizze a fűnyíró esetleges hibáit, például a meg-lazult, kopott vagy sérült alkatrészeket. Ellenőrizze az összes anya, csap és csavar szoros illeszkedését.
• Ellenőrizze a burkolatok és védőberendezések esetleges sérüléseit és megfelelő illeszkedését. Szükség esetén cserélje ki.

B Kés csere

Ha a kés tompa, akkor szakemberek meg-fenhetik. Ha a kés megsérült vagy nincs egyensúlyban, akkor cserélje ki

1. Húzza ki az érintkezőkulcsot (11) akkumulátort (13) a készülékből.
2. Fordítsa meg a készüléket.
3. Használjon ellenálló kesztyűt és tartsa erősen a kést (15). Csavarozza le a késcsavart (16) az óramutató járásával ellentétes irányba egy csavarkulcs (13-es csavarkulcs méret) segítségével a motororsóról.
4. Szerelje vissza a kést fordított sorrendben. Ügyeljen arra, hogy a kés megfelelően legyen elhelyezve és a késcsavár jól meg legyen húzva.

Tárolás

• Tárolja a fúnyírót parkoló pozícióban (P).
• Igy tárolja a készüléket:
• szárazon,
• gyermekektől elzárva.
• Hagyja lehülni a motort, mielött zárt helyiségben leállítaná.
• Hosszabb tárolás előtt (pl. áttelelés) vegye ki az (pl. akkumulátort a készülékből.

Nem vállalunk felelősséget a készülékeink által okozott károkért, amennyiben azok nem szakszerű javítás vagy nem eredeti alkatrészek használata, ill. nem rendeltetésszerű használat miatt keletkeztek.

Ártalmatlanítás / Környezetvédelem

Vegye ki az akkumulátort a készülékből és juttassa el a készüléket, a tartozékokat és a csomagolást környezetbarát újrahasznosításra. Az akkumulátor ártalmatlanítására vonatkozó utasítások az akkumulátor és a töltő külön használati útmutatójában találhatók.

Az elektromos készülékek nem tartoznak a háztartási hulladékba.

- Adja le a készüléket egy hulladékkezelő létesítményben. - Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogba való átültetése szerint az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon újra kell hasznosítani.

Újrahasznosítási alternatíva visszaküldés helyett:

Az elektromos készülék tulajdonosa, a visszaküldés helyett alternatív megol-

dásként, köteles együttműködni a szakszerű újrahasznosítás során a tulajdon megszüntetése esetén. A hulladékká vált készülék ebből a célból olyan gyűjtőhelyen is leadható, ahol a nemzeti újrahasznosítási és hulladékgazdál-kodási törvény értelmében végzik az ártalmatlanítást.

Ez nem érinti a hulladékká vált ké- szülékekhez mellékelt tartozékokat és elektromos alkatrészek nélküli segéd- eszközöket.

- Meghibásodott beküldött készüléke ártalmatlanítását ingyen elvégezzük.

Alkatrészek/Tartozékok

Pótalkatrészeket és tartozékokat az alábbi honlapon rendelhet: www.grizzlytools.shop

Ha esetleg problémája akad a rendelési folyamattal kapcsolatosan, kérjük, használja a kapcsolatfelvételi úrlapot. További kérdések esetén forduljon a szervizközponthoz (lásd a(z) 167. oldalon).

Pótkés 13700460

Hibakeresés

Probléma Lehetséges ok Hibaelhárítás
A készülék nem indul	Az akkumulátor lemerült vagy nincs behelyezve	Ellenőrizze az akkumulátor töltött-ségi szintjét, adott esetben javíttas-sa meg villamossági szakemberrel
	Kireteszelő gomb (10) vagy in-dítógomb (2) meghibásodott	Javítás a szervizközpontban
	Motor meghibásodott
	Túl magas a fű	Nagyobb vágásmagasság beállítá-sa. A fogórúd lenyomásával emelje meg kissé az elülső kerekeket.
A motor kihagy Idegen anyag miatti eltömödés Távolítsa el az idegen testet
A munka eredménye nem kielégítő vagy a motor nehezen működik	A vágásmagasság túl alacsony	Nagyobb vágásmagasság be-állítása
	A kés (B 14) életlen	Köszörültesse meg vagy cserél-tesse ki a kést
	A kés területe eldugult Tisztítsa meg a készüléket
	A kés (B 14) hibásan van felszerelve	Szerelje be a kés helyesen
A kés nem forog	A kést (B 14) a fű eldugítja	Távolítsa el a füvet
	A késcsavar (B 15) laza	Húzza meg a késcsavart
Szokatlan zajok, kat-togás vagy rezgés	A késcsavar (B 15) laza	Húzza meg a késcsavart
	A kés (B 14) sérült	Cserélje ki a kést
HU JÓTÁLLÁSI TÁJÉKOZTATÓ
A termék megnevezése:Akkus fűnyíró 20 V	Gyártási szám:IAN 376665_2104
A termék típusa:PRMHA 20-Li A1
A gyártó cégneve, címe, e-mail címe:Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermanyE-Mail: [e-mail]	Szerviz neve, címe, telefonszáma:Szerviz MagyarországTel.: 06800 21225E-Mail: [e-mail]+T Környezetvédelmi és Szolgáltató Kft.Dunapart also 1382318 SzigetszentmártonTel.: 0624 456 672
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 1 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tén-yének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-nálatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben.(A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)

A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalmazónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseréléshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

1. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek

kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy födarabjának kicserélése esetén a csere napján újraindul.

1. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.
2. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bárme- ly a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik szemé- lyek által tárolt adatokért vagy beállításokért.
3. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.

A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.

Kijavítást ellenőrző szelvény:

A jótállási igény bejelentésének időpontja: A hiba oka:

Javításra átvétel időpontja: A hiba javításának módja:

A fogyasztó részére történő visszaadás időpontja:

A szerviz bélyegzője, kelt és aláírás:

Kicserélést ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:

Kicserélés időpontja:

A cserélő bolt bélyegzője, kelt és aláírás:

Kazalo

Úvod....169

Namenska uporaba......169

Splošen opis ....170

Obseg dobave 170

Pregled 170

Opis delovanja....170

HU Az eredeti CE megfelelőségi nyilatkozat fordítása
Ezennel igazoljuk, hogy a az Akkus fünyíró 20 V típussorozat: PRMHA 20-Li A1 Sorozatszám 000001 - 052000 gyártási évtől kezdve a következő vonatkozó EU irányelveknek felel meg a mindenkor érvényes megfogalmazásban:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863
A megegyezés biztosítása érdekében a következő harmonizált szabványokat, valamint nemzeti szabványokat és rendelkezéseket alkalmaztuk:
EN 60335-1:2012/A2:2019 • EN 60335-2-77:2010 • EN 62233:2008 EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021 EN 55014-2:1997/A2:2008 • EN IEC 55014-2:2021 EN IEC 63000:2018
Ezenkívül a 2000/14/EC zajkibocsátásról szóló irányely szerint igazoljuk: Hangteljesítményszint garantált: 88 dB(A) mért: 83,5 dB(A) Alkalmazott onformitásértékelő eljárás a VI / 2000/14/EC mellékletnek megfelelően Bejelentés helye: Notified Body 0036 · TÜV SÜD Industrie Service GmbH · Westendstrasse 199 · 80686 München · Deutschland
Jelen megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó a felelős:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 01.02.2022	Christian Frank Dokumentációs megbízott

* A nyilatkozat fent ismertetett tárgya összhangban van az Európai Parlament és a Tanács 2011/65/EU (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló irányely előírásaival.
