| Produkttyp | Akku-Rasenmäher |
| Marke | Parkside |
| Modell | PRMHA 20-Li A1 |
| Nennspannung | 20 V (Gleichstrom) |
| Leerlaufdrehzahl | 6000 min⁻¹ |
| Schnittdurchmesser | 220 mm |
| Schnitthöhe | 30 - 50 mm (3 Positionen) |
| Gewicht | 5,5 kg |
| Schutzklasse | III (Schutzkleinspannung) |
| Schutzart | IPX1 (geschützt gegen fallendes Tropfwasser) |
| Schalldruckpegel (LpA) | 73,5 dB(A) (KpA=2,31 dB) |
| Gemessener Schallleistungspegel (LWA) | 83,5 dB(A) (KWA=2,31 dB) |
| Garantierter Schallleistungspegel | 88 dB(A) |
| Vibrationen (Gesamtwert) | ≤ 2,5 m/s² |
| Stromversorgung | Lithium-Ionen-Akku 20 V aus der Parkside X 20 V TEAM Serie (nicht im Lieferumfang enthalten) |
| Hauptfunktionen | Mähen mit Mulchen, 3 Schnitthöhen, Sicherheit mit Kontaktschlüssel |
| Mulchfähigkeit | Ja (ohne Auffangkorb) |
| Schnitthöhenverstellung | Mechanischer Hebel, 3 Stufen (30, 40, 50 mm) |
| Inbetriebnahme | Doppelte Sicherheit: Entriegelungstaste + Starttaste, Kontaktschlüssel |
| Wartung und Reinigung | Reinigungsspatel im Lieferumfang enthalten, nicht mit Wasser abspritzen, nach jedem Gebrauch reinigen |
| Klingenwechsel | Schrauben Sie die Klingenschraube ab (Schlüssel 13 mm), tragen Sie Handschuhe, verwenden Sie eine identische Klinge (Art.-Nr. 13700460) |
| Lagerung | Parkposition (P), trockener Ort, außerhalb der Reichweite von Kindern, Akku bei Überwinterung entnehmen |
| Garantie | 3 Jahre (Frankreich und Belgien), Verschleißteile (Klinge) ausgeschlossen |
| Akku-Kompatibilität | PAP 20 B1, PAP 20 B3, Smart PAPS 20 A1, Smart PAPS 208 A1 (empfohlen) |
Häufig gestellte Fragen - PRMHA 20-Li A1 PARKSIDE
Benutzerfragen zu PRMHA 20-Li A1 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Rasenmäher kostenlos im PDF-Format! Finden Sie Ihr Handbuch PRMHA 20-Li A1 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PRMHA 20-Li A1 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG PRMHA 20-Li A1 PARKSIDE
Akku-Rasenmäher 20 V / Cordless Lawn Mower 20V / Tondeuse sans fi l 20 V PRMHA 20-Li A1
DE AT CH
Akku-Rasenmäher 20 V
Originalbetriebsanleitung
FR BE
Tondeuse sans fi l 20 V
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
GB MT

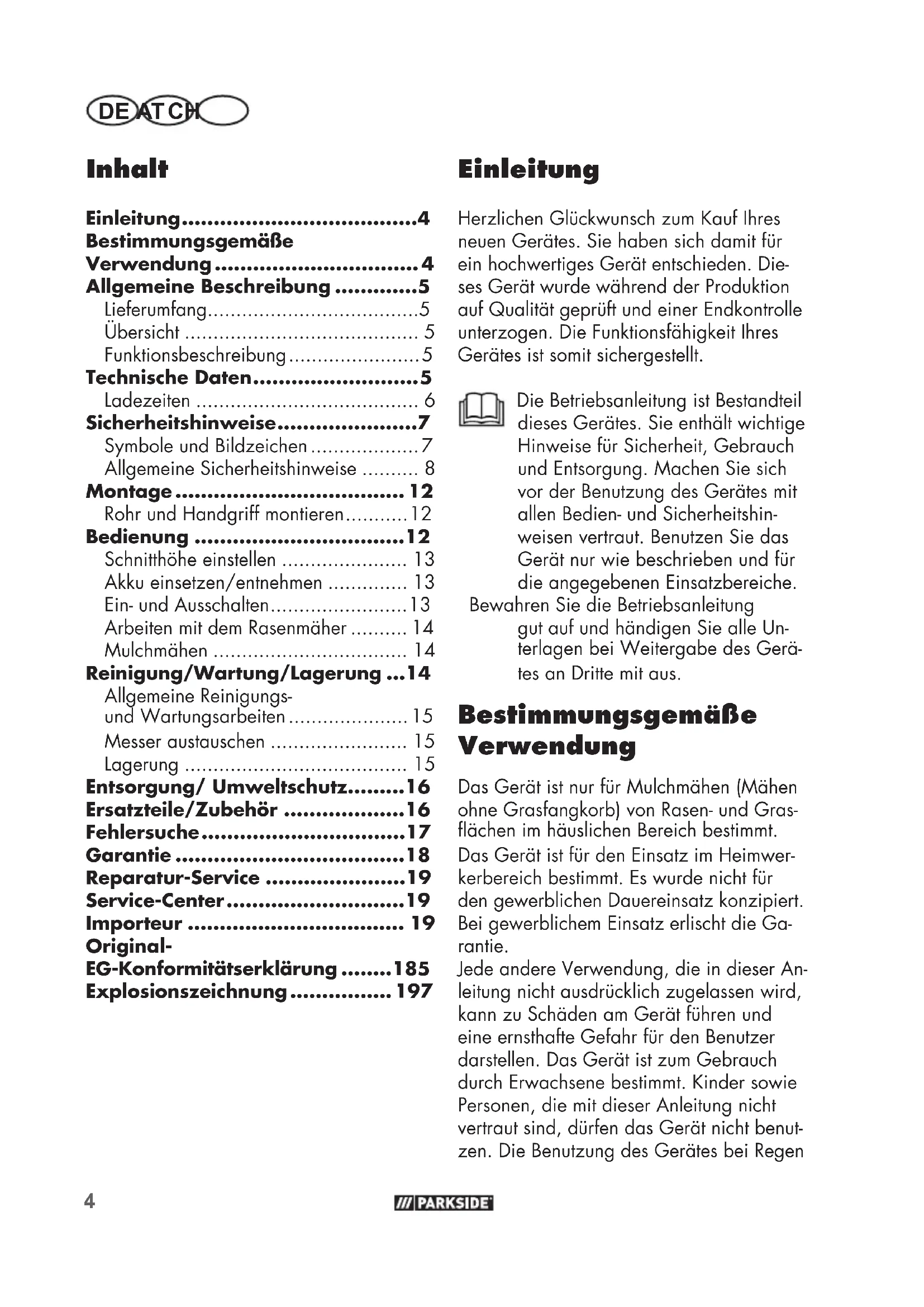

DE / AT / CH Originalbetriebsanleitung Seite
Allgemeine Beschreibung ....5
Lieferumfang....5
Übersicht 5
Funktionsbeschreibung 5
Technische Daten......5
Ladezeiten 6
Sicherheitshinweise......7
Symbole und Bildzeichen 7
Allgemeine Sicherheitshinweise ..... 8
Montage 12
Rohr und Handgriff montieren......12
Bedienung ......12
Schnitthöhe einstellen 13
Akku einsetzen/entnehmen 13
Ein- und Ausschalten....13
Arbeiten mit dem Rasenmäher ..... 14
Mulchmähen 14
Reinigung/Wartung/Lagerung ...14
Allgemeine Reinigungs- und Wartungsarbeiten .... 15
Messer austauschen 15
Lagerung 15
Entsorgung/ Umweltschutz......16
Ersatzteile/Zubehör ......16
Fehlersuche....17
Garantie 18
Reparatur-Service ......19
EG-Konformitätserklärung .....185
Explosionszeichnung 197
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.
Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.
Bestimmungsgemäße Verwendung
Das Gerät ist nur für Mulchmähen (Mähen ohne Grasfangkorb) von Rasen- und Grasflächen im häuslichen Bereich bestimmt.
Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie.
Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen
oder feuchter Umgebung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Das Gerät ist Teil der Serie Parkside X 20 V TEAM und kann mit Akkus der Parkside X 20 V TEAM Serie betrieben werden.
Akkus der Serie Parkside X 20 V TEAM dürfen nur mit Ladegeräten der Serie Parkside X 20 V TEAM geladen werden.
Allgemeine Beschreibung
Die Abbildung der wichtigsten Funktionsteile finden Sie auf der Ausklappseite.
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:
- Gerät
- Kontaktschlüssel
- Reinigungsspachtel
- Betriebsanleitung
Akku und Ladegerät sind nicht im Lieferumfang enthalten.
Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
Übersicht
1 Griff
2 Starttaste
3 Überwurfmutter
4 Rohr
5 Gabel
6 Abdeckung
7 Hebel zur Schnitthöhenverstellung
8 Gehäuse
9 Gerätekabel
10 Entriegelungstaste
11 Kontaktschlüssel
12 Entriegelungstaste
13 Akku
14 Reinigungsspachtel
B 15 Messer
B 16 Messerschraube
Funktionsbeschreibung
Der wendige Akku-Rasenmäher besitzt ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Das Gerät 3-fach höhenverstellbar.
Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.
Technische Daten
Akku-Rasenmäher......PRMHA 20-Li A1
Bemessungsspannung U....20 V=
Leerlaufdrehzahl n....6000 min ^-1
Schnittbreite 220 mm
Schnitthöhe 30 - 50 mm
Schutzklasse....III
Schutzart.....IPX1
Gewicht m 5,5 kg
Schalldruckpegel
(L_pA) 73,5 dB(A); K_pA = 2,31 dB
Schallleistungspegel (LWA)
gemessen.....83,5 dB(A); K_WA=2,31 dB garantiert.....88 dB(A)
Vibration (q) ≤ 2,5 m/s ^2
Temperatur max. 50 °C
Ladevorgang 4 - 40 °C
Betrieb....-20 - 50 °C
Lagerung 0 - 45 °C
Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfver-
DEATCH
fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
Warnung: Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).
Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.
Ladezeiten
Das Gerät ist Teil der Serie Parkside X 20 V TEAM und kann mit Akkus der Parkside X 20 V TEAM Serie betrieben werden. Akkus der Serie Parkside X 20 V TEAM dürfen nur mit Ladegeräten der Serie Parkside X 20 V TEAM geladen werden.
Wir empfehlen Ihnen, dieses Gerät ausschließlich mit folgenden Akkus zu betreiben: PAP 20 B1, PAP 20 B3, Smart PAPS 20 A1, Smart PAPS 208 A1 Wir empfehlen Ihnen, diese Akkus mit folgenden Ladegeräten zu laden: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PDSLG 20 A1, Smart PLGS 2012 A1
Eine aktuelle Liste der Akkukompatibilität finden Sie unter: www.lidl.de/akku
| Ladezeit (Min.) PAP | P 20 A1PAP 20 B1 | PAP 20 A2PAP 20 B3 | PAP 20 A3PAP 20 B3 | SmartPAPS 204 A1 | SmartPAPS 208 A1 |
| PLG 20 A1PLG 20 A4PLG 20 C1 | 60 90 1 | 20 120 210 | |||
| PLG 20 A2 | 45 60 8 | 0 80 165 | |||
| PLG 20 A3PLG 20 C3 | 35 45 6 | 0 50 120 | |||
| PDSLG 20 A1 | 35 45 6 | 0 50 120 | |||
| SmartPLGS 2012 A1 | 35 40 4 | 0 40 50 |
Sicherheitshinweise
Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.
Bei Auftreten eines Unfalles oder einer Störung während des Betriebs ist das Gerät sofort auszuschalten. Versorgen Sie Verletzungen sachgemäß oder suchen Sie einen Arzt auf. Lesen Sie zur Beseitigung von Störungen das Kapitel „Fehlersuche“ oder kontaktieren Sie unser Service-Center.
Symbole und Bildzeichen
Bildzeichen auf dem Gerät:
Achtung!
Lesen Sie die Betriebsanleitung aufmerksam durch.
Gefahr durch elektrischen Schlag!
Verletzungsgefahr durch weggeschleuderte Teile
Umstehende Personen von dem Gerät fernhalten
Vorsicht - Scharfe Schneidmesser! Füße und Hände fernhalten. Verletzungsgefahr!
Motor ausschalten und Kontakt schlüssel ziehen vor Einstellungs- oder Reinigungs- arbeiten.
Achtung! Nachlauf des Rasenmähermessers
Angabe des Schallleistungs- pegels L_WA in dB
Elektrogeräte gehören nicht in den Hausmüll.
Setzen Sie das Gerät nicht der Feuchtigkeit aus.
Tragen Sie Augenschutz. Tragen Sie Gehörschutz.
Schnittkreis
Gleichstrom
Park-Position
Betriebs-Position
Park- und Betriebs- Positionen
Dieses Gerät ist Teil des Parkside
X 20 V TEAM.
Symbole in der Anleitung:
Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden
Gebotszeichen mit Angaben zur Verhütung von Schäden
Tragen Sie Schutzhandschuhe.
Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät
Allgemeine Sicherheitshinweise
WICHTIG LESEN SIE DIE GEBRAUCHS- ANWEISUNG SORGFÄLTIG. GEBRAUCHSANWEISUNG ZUM NACHLESEN AUFBE- WAHREN.
Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu vermeiden, lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.
- Lesen Sie die Gebrauchsanweisung sorgfältig.
- Dieses Gerät darf nicht von Kindern benutzt werden. Kinder müssen beaufsichtigt werden,
damit sie nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern durchgeführt werden.
- Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Vorbereitung:
- Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
- Setzen Sie das Gerät niemals ein, während Personen, besonders Kinder und Haustiere, in der Nähe sind. Kinder dürfen nicht mit dem Gerät spielen.
- Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
- Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.
- Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.
- Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Benutzen Sie das Gerät nicht, wenn Schutzeinrichtungen, Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Schneidmesser und Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise ausgetauscht werden.
- Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.
- Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.
- Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden.
Arbeiten mit dem Gerät:
Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr!
- Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.
- Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung.
- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.
- Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.
- Führen Sie das Gerät nur im Schritttempo. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärts gehen.
DEATCH
- Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Betriebsanleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotierenden Messern.
- Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Griffholms so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
Achtung Gefahr! Messer läuft nach. Es besteht Verletzungsgefahr.
- Das Gerät darf nicht angehoben oder transportiert werden, solange der Motor läuft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mähenden Flächen gebracht wird.
- Entfernen Sie Schnittgut nur im Stillstand des Gerätes.
- Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.
- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des
Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.
- Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich und ändern Sie nicht die Reglereinstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.
- Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oderExplosionsgefahr.
- Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel ab und entnehmen Sie den Akku. Vergewissern Sie sich, dass alle beweglichen Teile still stehen:
- immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird,
- bevor Sie Blockierungen lösen,
- bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten,
- wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten,
- falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.
- Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.
- Suchen Sie das Gerät nach eventuellen Beschädigungen ab.
- Führen Sie die erforderlichen Reparaturen beschädigter Teile durch.
- Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile.
- Ziehen Sie den Stromkreisunterbrecher/Kontaktschlüssel immer wenn:
- Sie sich vom Gartengerät entfernen, vor dem Beseitigen von Blockierungen,
- wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten,
- nach der Kollision mit einem Fremdkörper. Überprüfen Sie das Gerät sofort auf Beschädigungen und lassen Sie es wenn notwendig reparieren,
- wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (unverzüglich prüfen!).
- Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbe-
dingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.
Wartung und Lagerung:
- Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
- Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneidmesser bewegt werden können.
- Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
- Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von Kundendienststellen ausgeführt werden, die von uns dazu ermächtigt sind.
- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
- Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.
DEATCH
- Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.
- Überprüfen Sie die Grasfang-einrichtung regelmäßig auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.
- Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.
Elektrische Sicherheit:
- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
- Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
- Verwenden Sie kein Zubehör, welches nicht von PARKSIDE empfohlen wurde. Die kann zu elektrischem Schlag oder Feuer führen.
Beachten Sie die Sicherheitshinweise und Hinweise zum Aufladen und der korrekten Verwendung, die in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie Parkside X 20 V Team gegeben sind. Eine detaillierte Beschreibung zum La-devorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.
Montage
Rohr und Handgriff montieren
- Stecken Sie das Rohr (4) auf die Gabel (5) am Gehäuse (8).
Die Nase am Rohr muss in die Nut am Gewinde gesteckt werden.
Achten Sie darauf, dass das Geräteka- bel (9) nicht gequetscht wird. - Schrauben Sie die Überwurfmutter (3) handfest.
- Stecken Sie das Rohr mit Griff (1) auf das Rohr (4).
Die Nase am Rohr muss in die Nut am Gewinde gesteckt werden.
Achten Sie darauf, dass das Geräteka- bel (9) nicht gequetscht wird. - Schrauben Sie die Überwurfmutter (3) handfest.
Bedienung
Einstellungen am Mäher dürfen nur bei abgeschaltetem Motor und stillstehendem Messer vorgenommen werden. Es besteht die Gefahr von Personenschäden.
Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel (11) und warten Sie den Stillstand des Messers ab.
Schnitthöhe einstellen
Das Gerät besitzt 3 Positionen zur Einstellung der Schnitthöhe
3 - 50 mm - große Schnitthöhe
2 - 40 mm - mittlere Schnitthöhe
1 - 30 mm - geringe Schnitthöhe
- Drücken Sie den Hebel zur Schnitthöhenverstellung (7) vom Gerät weg.
- Stellen Sie die gewünschte Schnitthöhe ein.
- Legen Sie den Hebel zur Schnitthöhenverstellung (7) wieder an das Gerät an.
Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 25 - 45 mm, bei einem Nutzrasen etwa 45 - 65 mm.
Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.
Beachten Sie den Lärmschutz und örtliche Vorschriften.
Akku einsetzen/ entnehmen
Schalten Sie das Gerät aus, ziehen Sie den Kontaktschlüssel (11) und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.
- Heben Sie die Abdeckung (6) am Gerätegehäuse an.
- Zum Einsetzen des Akkus (13) in das
Gerät, schieben Sie den Akku entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.
- Zum Herausnehmen des Akkus (13) aus dem Gerät drücken Sie die Entriegelungstaste (12) am Akku und ziehen den Akku heraus.
Ein- und Ausschalten
Befindet Sich der Griff (1) in der Parkposition (P-Stellung) oder liegt er flach auf dem Boden lässt sich das Gerät nicht starten. Läuft das Gerät und der Griff (1) wird in eine der beiden Positionen gebracht geht das Gerät aus. Zum erneuten Starten bringen Sie den Griff (1) in Betriebsposition und führen Sie den unten beschriebenen Startvorgang ab Punkt 6 durch.
- Stellen Sie den Mäher auf eine ebene Fläche und achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.
- Heben Sie die Abdeckung (6) am Gerätegehäuse an.
- Schieben Sie den geladenen Akku (13) entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.
- Stecken Sie den Kontaktschlüssel (11) in die dafür vorgesehene Öffnung.
- Drehen Sie den Kontaktschlüssel (11) um C.
- Nehmen Sie den Griff (1) in die Hand und klappen Sie ihn zu sich, um die Gabel (5) von der Parkposition (P) in die Betriebsposition zu bringen. Die Positionen werden am Gehäuse (8) neben der Gabel (5) angezeigt
- Zum Einschalten betätigen Sie die Entriegelungstaste (10) und halten diese,
DEATCH
während Sie die Starttaste (2) in Richtung Griff (1) drücken.
-
Lassen Sie die Entriegelungstaste (10) los.
-
Zum Ausschalten lassen Sie die Start-taste (2) los.
Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.
Arbeiten mit dem Rasenmäher
Regelmäßiges Mähen regt die Graspfl anze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpfl anzen absterben. Daher wird der Rasen nach jedem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen.
Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen mindestens einmal pro Woche gemäht.
- Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.
- Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
- Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.
- Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben.
Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.
Mulchmähen
Bei Mulchmähen wird der Grasschnitt nicht in einem Fangkorb aufgefangen, sondern zerkleinert und auf dem Rasen verteilt. Die Nährstoffe, die im Rasenschnitt enthalten sind, werden somit durch Bodenorganismen abgebaut und bilden einen Nährstoffkreislauf. Gemulchter Rasen muss daher wesentlich seltener gedüngt werden.
Grundsätzlich gilt, dass der Rasen relativ oft gemäht werden muss, sodass nur in geringen Mengen Mulch auf dem Rasen verbleibt. Am besten ist es daher, den Rasen mindestens einmal in der Woche zu Mulchen und den Mäher so einzustellen, dass nur ca. 40% der Gesamthöhe des Rasens als Mulch anfallen.
Reinigung/Wartung/ Lagerung
Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile.
Tragen Sie beim Umgang mit dem Messer Handschuhe.
Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Kontaktschlüssel (11) und warten Sie den Still-
stand des Messers ab. Es besteht die Gefahr von Personenschäden.
Allgemeine Reinigungs- und Wartungsarbeiten
Spritzen Sie den Rasenmäher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.
- Mit dem Reinigungsspachtel (14) können Sie Grasreste an der Unterseite des Mähers am Messer und rund um das Messer entfernen. Legen Sie das Gerät dazu vorsichtig auf die Seite. Reinigen Sie den Mäher am besten direkt nach der Benutzung.
Der Reinigungsspachtel (14) kann für den schnellen Zugriff an hr des Mähers geklipst werden.
- Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungsbzw. Lösungsmittel.
- Entfernen Sie nach dem Mähen anhaftende Pflanzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsöffnungen und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.
- Kontrollieren Sie den Rasenmäher vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
- Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
B
Messer austauschen
Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschliffen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden
- Ziehen Sie den Kontaktschlüssel (11) oder nehmen Sie den Akku (13) aus dem Gerät.
- Drehen Sie das Gerät um.
- Benutzen Sie feste Handschuhe und halten Sie das Messer (15) fest. Drehen Sie die Messerschraube (16) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels (Schlüsselwei- te 13 mm) von der Motorspindel.
- Bauen Sie das Messer in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer richtig positioniert und die Messerschraube fest angezogen ist.
Lagerung
- Lagern Sie den Mäher in Parkposition (P).
• Lagern Sie das Gerät:
- trocken,
- außerhalb der Reichweite von Kindern.
- Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
- Nehmen Sie den Akku vor einer längeren Lagerung (z. B. Überwinterung) aus dem Gerät.
Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.
Entsorgung/ Umweltschutz
Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Entsorgungshinweise zum Akku finden Sie in der separaten Betriebsanleitung Ihres Akkus und Ladegeräts.
Elektrogeräte gehören nicht in den Hausmüll.
- Geben Sie das Gerät an einer Verwertungsstelle ab.
- Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Sträuchern und Bäumen.
- Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauf- forderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne des nationalen Kreislaufwirtschafts und Abfallgesetzes durchführt.
Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.
• Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop
Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 19).
Messer....13700460
Fehlersuche
| Problem Mögliche | Ursache Fehlerbehebung | |
| Gerät startet nicht | Akku leer oder nicht eingesetzt | Akku Ladezustand prüfen, ggf. Reparatur durch Elektrofachmann |
| Entriegelungstaste (10) oder Starttaste (2) defekt | Reparatur durch Service-Center | |
| Motor defekt | ||
| Gras zu lang | Größere Schnitthöhe einstellen. Durch Drücken des Griffholms die Vorderräder leicht anheben. | |
| Motor setzt aus Blockierung durch Fremdkörper Fremdkörper entfernen | ||
| Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer | Schnitthöhe zu niedrig Größere | Schnitthöhe einstellen |
| Messer (B 14) stumpf | Messer schleifen lassen oder austauschen | |
| Messerbereich verstopft Gerät reinigen | ||
| Messer (B 14) falsch montiert Messer korrekt einbauen | ||
| Messer rotiert nicht | Messer (B 14) durch Gras blockiert | Gras entfernen |
| Messerschraube (B 15) locker | Messerschraube festziehen | |
| Abnorme Geräusche, Klappern oder Vibrationen | Messerschraube (B 15) locker | Messerschraube festziehen |
| Messer (B 14) beschädigt | Messer austauschen | |
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.
Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Messer, Messerschraube) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).
Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 376665_2104) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild. - Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte
Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.
Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.
Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.
Service-Center
DE Service Deutschland Tel.: 0800 54 35 111
E-Mail: grizzly@lidl.de
IAN 376665_2104
AT Service Österreich
Tel.: 0820 201 222
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.at
IAN 376665_2104
CH Service Schweiz
Tel.: 0842 665566
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: grizzly@lidl.ch
IAN 376665_2104
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Germany
www.grizzlytools.de
Content
Introduction ......20
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Germany
www.grizzlytools.de
Table des matières
Introduction ......34
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
ALLEMAGNE
www.grizzlytools.de
Inhoud
Inleiding ....51
Gebruik ....51
Technische gegevens ....52
Laadtijd 53
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Duitsland
www.grizzlytools.de
Spis treści
Wstęp 67
Przeznaczenie 67
Opis ogólny 68
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Niemcy
www.grizzlytools.de
Obsah
Úvod....83
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Německo
www.grizzlytools.de
Obsah
Úvod....97
Použivanie podla určenia......97
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Nemecko
www.grizzlytools.de
Vyhl'adávanie chýb
Introduktion......111
Bortskaf emballagen korrekt.
Oversigt
B 15 Kniv
B 16 Knivskrue
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Tyskland
www.grizzlytools.de
Contenido
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
ALEMANIA
www.grizzlytools.de
Indice
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
GERMANIA
www.grizzlytools.de
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20, 63762 Großostheim, Germany
 Original-EG-Konformitätserklärung | |
| Hiermit bestätigen wir, dass der Akku-Rasenmäher 20 V Modell PRMHA 20-Li A1 Seriennummer 000001 - 052000 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: | |
| 2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG 2011/65/EU* & (EU) 2015/863 | |
| Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: | |
| EN 60335-1:2012/A2:2019 • EN 60335-2-77:2010 • EN 62233:2008 EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021 EN 55014-2:1997/A2:2008 • EN IEC 55014-2:2021 EN IEC 63000:2018 | |
| Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel: Garantiert: 88 dB(A); Gemessen: 83,5 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI/2000/14/EG Gemeldete Stelle: Notified Body 0036 · TÜV SÜD Industrie Service GmbH · Westendstrasse 199 · 80686 München · Deutschland | |
| Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: | |
| CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY 01.02.2022 | Christian Frank Dokumentationsbevollmächtigter |
Original-EG-Konformitätserklärung
* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
20211228_rev02_sh
Stockstädter Straße 20
63762 Großostheim
GERMANY
Stand der Informationen · Last Information Update · Version
des informations · Stand van de informatie · Stan informacji ·
Stav informaci · Stav informacií · Tilstand af information ·
