Typ výrobku	Bezdrôtová kosačka na trávu
Značka	Parkside
Model	PRMHA 20-Li A1
Menovité napätie	20 V (DC)
Voľnobežné otáčky	6000 min⁻¹
Priemer rezu	220 mm
Výška rezu	30 - 50 mm (3 polohy)
Hmotnosť	5,5 kg
Trieda ochrany	III (Veľmi nízke napätie)
Typ ochrany	IPX1 (chránené proti kvapkajúcej vode)
Hladina akustického tlaku (LpA)	73,5 dB(A) (KpA=2,31 dB)
Hladina akustického výkonu meraná (LWA)	83,5 dB(A) (KWA=2,31 dB)
Zaručená hladina akustického výkonu	88 dB(A)
Vibrácie (celková hodnota)	≤ 2,5 m/s²
Napájanie	Lítium-iónová batéria 20 V z radu Parkside X 20 V TEAM (nie je súčasťou balenia)
Hlavné funkcie	Kosenie s mulčovaním, 3 výšky rezu, bezpečnosť s kľúčom zapaľovania
Schopnosť mulčovania	Áno (bez zberného koša)
Nastavenie výšky rezu	Mechanická páka, 3 stupne (30, 40, 50 mm)
Spustenie	Dvojitá bezpečnosť: tlačidlo odblokovania + tlačidlo štartu, kľúč zapaľovania
Údržba a čistenie	Dodávaná čistiaca špachtľa, nepolievať vodou, čistiť po každom použití
Výmena noža	Odskrutkujte skrutku noža (kľúč 13 mm), noste rukavice, použite identický nôž (ref. 13700460)
Skladovanie	Parkovacia poloha (P), suché miesto, mimo dosahu detí, počas zimného skladovania vyberte batériu
Záruka	3 roky (Francúzsko a Belgicko), opotrebiteľné časti (nôž) vylúčené
Kompatibilita batérie	PAP 20 B1, PAP 20 B3, Smart PAPS 20 A1, Smart PAPS 208 A1 (odporúčané)

Často kladené otázky - PRMHA 20-Li A1 PARKSIDE

Ktoré batérie sú kompatibilné s kosačkou Parkside PRMHA 20-Li A1?

Kosačka je súčasťou radu Parkside X 20 V TEAM. Odporúčané batérie sú: PAP 20 B1, PAP 20 B3, Smart PAPS 20 A1 a Smart PAPS 208 A1. Používajte iba nabíjačky z rovnakého radu (napr. PLG 20 A3, PLG 20 C1, Smart PLGS 2012 A1).

Ako nastaviť výšku rezu?

Vypnite prístroj a vyberte kľúč zapaľovania. Posuňte páčku nastavenia výšky rezu (7) smerom von, vyberte požadovanú polohu (30, 40 alebo 50 mm) a potom posuňte páčku späť dovnútra. Ideálna výška pre okrasný trávnik je 25-45 mm, pre úžitkový trávnik 45-65 mm.

Ako vymeniť nôž?

Vyberte kľúč zapaľovania alebo batériu. Otočte prístroj, noste pevné rukavice, držte nôž (15) a odskrutkujte skrutku noža (16) proti smeru hodinových ručičiek kľúčom 13 mm. Namontujte nový nôž (ref. 13700460) v opačnom smere a pevne dotiahnite.

Môže sa kosačka používať v daždi?

Nie. Nikdy nepoužívajte prístroj počas dažďa, na mokrej tráve alebo vo vlhkom prostredí. Hrozí riziko úrazu elektrickým prúdom a poškodenia prístroja.

Ako vyčistiť kosačku?

Vypnite prístroj, vyberte kľúč zapaľovania a počkajte, kým sa nôž úplne zastaví. Pomocou čistiacej špachtle (14) odstráňte zvyšky trávy pod krytom. Nikdy nestriekajte vodou. Použite kefku alebo suchú handričku. Čistite po každom použití.

Čo robiť, ak kosačka neštartuje?

Najprv skontrolujte, či je batéria nabitá a správne vložená. Uistite sa, že kľúč zapaľovania je otočený do prevádzkovej polohy a rukoväť je v pracovnej polohe (nie v parkovacej polohe P). Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako funguje mulčovanie?

Mulčovanie spočíva v kosení bez zberného koša: pokosená tráva je nasekaná a rozložená späť na trávnik. To dodáva pôde živiny. Koste aspoň raz týždeň a strihajte iba 40 % celkovej výšky trávy pre dobrý výsledok.

Aká je dĺžka záruky?

Záruka je 3 roky od dátumu nákupu pre Francúzsko a Belgicko. Vzťahuje sa na chyby materiálu a výroby, ale nie na opotrebiteľné časti, ako je nôž. Uschovajte pokladničný blok a čislo IAN 376665_2104.

Ako uskladniť kosačku na zimu?

Umiestnite kosačku do parkovacej polohy (P), vyberte batériu, dôkladne ju vyčistite a uskladnite na suchom mieste chránenom pred mrazom (0-45 °C). Nechajte motor vychladnúť pred uskladnením.

Aké príslušenstvo a náhradné diely sú k dispozícii?

Náhradný nôž má referenčné čislo 13700460. Ďalšie diely sú k dispozícii na webovej stránke www.grizzlytools.shop. V prípade otázok kontaktujte Servisné centrum (Francúzsko: 0800 919270, Belgicko: 070 270 171).

NÁVOD NA OBSLUHU PRMHA 20-Li A1 PARKSIDE

Preklad originálneho návodu na obsluhu

ES

Aku sekačka na trávu 20 V

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

DK

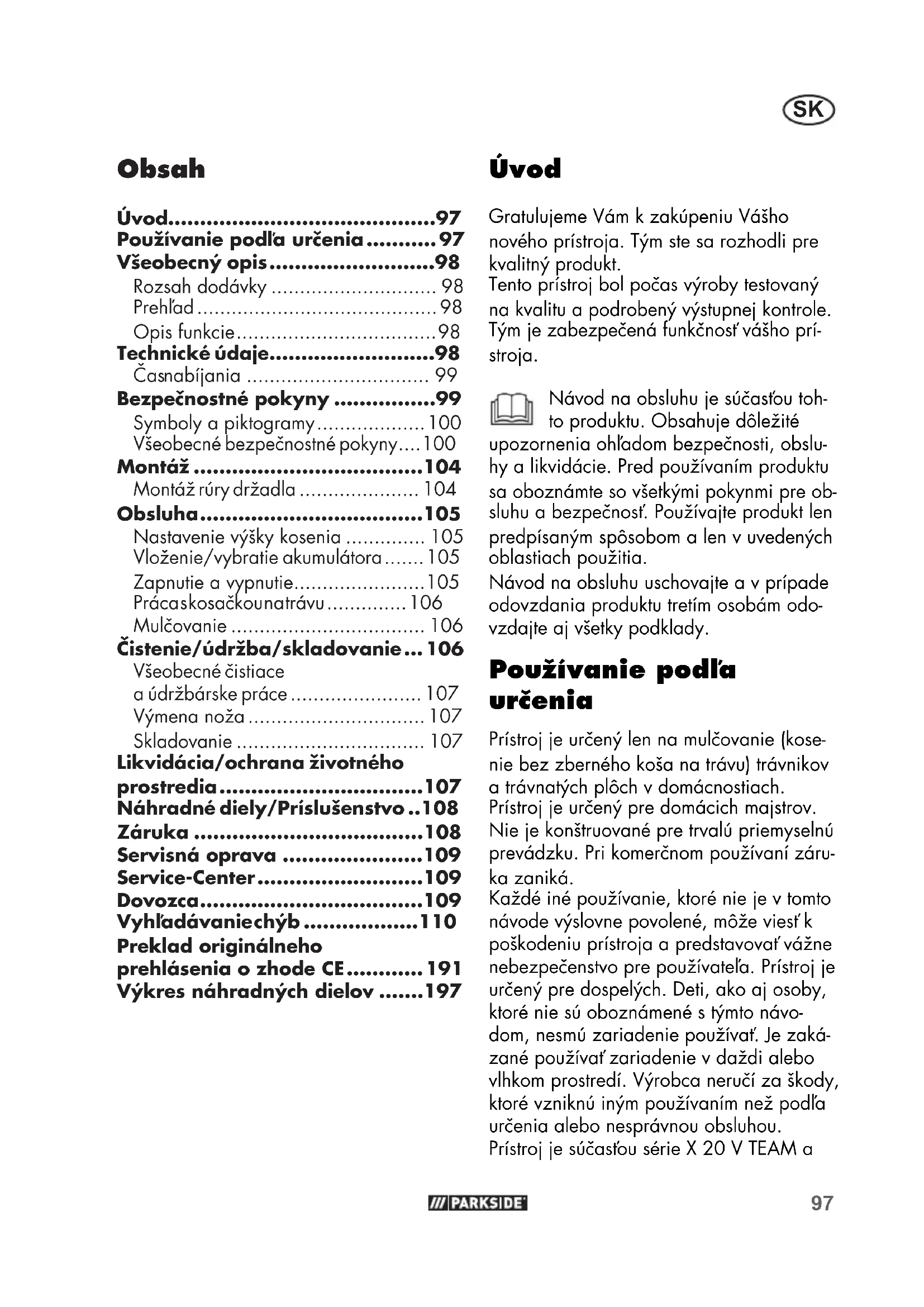

SK Preklad originálneho návodu na obsluhu Strana

Vložení/vyjmutí akumulátoru ..... 91

Rozvinuté náčrtky ......197

Úvod

Hladina akustického tlaku

(L_pA) 73,5 dB(A); K_pA = 2,31 dB

Uroveň akustického výkonu (L _WA )

Vložení/vyjmutí akumulátoru

K tomu účelu opatrně položte prístroj na bok.

Nastavenie výšky kosenia 105

Vloženie/vybratie akumulátora......105

Zapnutie a vypnutie....105

Náhradné diely/Príslušenstvo ..108

Záruka 108

Preklad originálneho

prehlásenia o zhode CE......191

Výkres náhradných dielov .....197

Úvod

Gratulujeme Vám k zakúpeniu Vášho nového prístroja. Tým ste sa rozhodli pre kvalitný produkt.

Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prístroja.

Návod na obsluhu je súčastóu toh- to produktu. Obsahuje dôležité upozornenia ohľadom bezpečnosti, obsluhy a likvidácie. Pred používaním produktu sa oboznámte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len predpísaným spôsobom a len v uvedených oblastiach použitia.

Návod na obsluhu uschovajte a v prípade odovzdania produktu tretím osobám odovzdajte aj všetky podklady.

Používanie podl'a určenia

Prístroj je určený len na mulčovanie (kose-nie bez zberného koša na trávu) trávnikov a trávnatých plôch v domácnostiach.

Prístroj je určený pre domácich majstrov.

Nie je konštruované pre trvalú priemyselnú prevádzku. Pri komerčnom používaní záruka zaniká.

Každé iné používanie, ktoré nie je v tomto návode výslovne povolené, môže viest'k poškodeniu prístroja a predstavovat' vážne nebezpečenstvo pre používatel'a. Prístroj je určený pre dospelých. Deti, ako aj osoby, ktoré nie sú oboznámené s týmto návodom, nesmú zariadenie používať. Je zakázané používať zariadenie v daždi alebo vlhkom prostredí. Výrobca neručí za škody, ktoré vzniknú iným používaním než podľa určenia alebo nesprávnou obsluhou.

Prístroj je súčasťou série X 20 V TEAM a

SK

môže sa prevádzkovat's akumulátormi série X 20 V TEAM. Akumulátory sa smú nabíjať iba s nabíjačkami série Parkside X 20 V TEAM.

Všeobecný opis

Obrázky najdôležitejších funkčných dielov nájdete na výklopnej strane.

Rozsah dodávky

Vyberte prístroj opatrne z obalu a skontrolujte, či sú nasledovné diely kompletné:

• Prístroj
• Kontaktný klúč
• Čistiaca stierka
• Návod na používanie

Akumulátor a nabíjačka nie sú sú- časťou dodávky!

7 Páka na nastavenie výšky kosenia

8 Kryt

9 Kábel prístroja

10 Uvolňovacie tlačidlo

11 Kontaktný klúč

12 Uvolňovacie tlačidlo

13 Akumulátor

14 Čistiaca stierka

B 15 Nôž

B 16 Skrutka noža

Opis funkcie

Pohyblivá akumulátorová kosačka na trávu má rezací nástroj, ktorý sa otáča paralelne k rovine kosenia. Prístroj je možné nastavit' v 3 rôznych výškach.

Funkcia jednotlivých prvkov obsluhy je uvedená v nasledujúcich popisoch.

Technické údaje

Akumulátorová kosacka na trávu ....PRMHA 20-Li A1

Dimenzačné napätie U ..... 20 V=

Hladina akustického tlaku

(L_pA) 73,5 dB(A); K_pA = 2,31 dB

Hladina akustického výkonu (L _WA )

odmeraná .... 83,5 dB(A); K_WA=2,31 dB

zaručená 88 dB(A)

Vibrácie (a _h ) ...... ≤ 2,5 m/s ^2

Teplota....max 50 °C

Nabíjanie 4 - 40 °C

Prevádzka....-20 - 50 °C

Skladovanie 0 - 45 °C

Uvedená hodnota emisií vibrácii sa merala podľa normovaného skúšobného postupu a môže sa použit’ pre vzájomné porovnanie elektrického náradia. Uvedená hodnota emisií vibrácii sa môže tiež použit’ pre odhad počiatočného pozastavenia.

Výstraha:: Hodnota emisií vibrácii sa môže odlišovať od skutočnej hodnoty pri používaní elektrického náradia v závislosti od druhu a spôsobu jeho používania.

Zaťaženie spôsobené vibráciami sa pokúste udržat' tak malé, ako je to možné. Príkladné opatrenia na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní nástroja a obmedzenie pracovného času. Pritom sa zohl’adnia všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické náradie vypnuté a také, kedy je zapnuté, ale bez zaťaženia).

Hodnoty hluku a vibrácií boli stanovené podľa noriem a ustanovení uvedených vo vyhlásení o zhode.

Čas nabíjania

Prístroj je súčasťou série Parkside X 20 V TEAM a môže sa prevádzkovat’ s akumulátormi série Parkside X 20 V TEAM. Akumulátory série Parkside X 20 V TEAM sa smú nabíjať iba s nabíjačkami série Parkside X 20 V TEAM.

Odporúčame vám prevádzkovat tento prístroj výlučne s nasledujúcimi akumulátormi: PAP 20 B1, PAP 20 B3, Smart PAPS 20 A1, Smart PAPS 208 A1 Odporúčame vám nabíjať tieto akumulátory výlučne s nasledujúcimi nabíjačkami: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PDSLG 20 A1, Smart PLGS 2012 A1

Aktuálny zoznam kompatibility akumuláto- ra nájdete na: www.lidl.de/akku

Čas nabíjania (min)	PAP 20 A1 PAP 20 B1	PAP 20 A2	PAP 20 A3 PAP 20 B3	Smart PAPS 204 A1	Smart PAPS 208 A1
PLG 20 A1 PLG 20 A4 PLG 20 C1	60 90	20 120 210
PLG 20 A2 45	60 80 80 165
PLG 20 A3 PLG 20 C3	35 45	60 50 120
PDSLG 20 A1 3	5 45 60 50	120
Smart PLGS 2012 A1	35 40	40 40 50

Bezpečnostné pokyny

V tomto odseku sú uvedené základné bezpečnostné pokyny pri práci s prístrojom.

V prípade nehody alebo poruchy počas prevádzky prístroj okamžite vypnite.

Poranenia riadne ošetrite alebo vyhládajte lekársku pomoc. Prečitajte si odstraňovanie porúch v kapitole „Vyhládávanie porúch“ alebo sa kontaktujte s naším servis-ným centrom.

SK

Symboly a piktogramy

Piktogramy na prístroji:

Pozor!

Nebezpečenstvo poranenia v dôsledku vymrštených dielov

Okolostojace osoby držte mimo dosahu prístroja

Pozor – Ostré rezacie nože! Nohy a ruky držte mimo do- sahu. Nebezpečenstvo pora- nenia!

Pred nastavovacími alebo čistiacimi prácami vypnite motor a vytiahnite kontaktný klúč.

Pozor! Dobeh noža kosačky na trávu

Elektrické prístroje nepatria do domového odpadu.

Prístroj nevystavujte vlhkosti.

Noste ochranu očí. Noste ochranu sluchu.

Okruh kosenia

--- Jednosmerný prúd

Parkovacia poloha

Pracovná poloha

Parkovacie a prevádzkové polohy

Tento prístroj je sú- častou Parkside

X 20 V TEAM.

Symboly v návode:

Značky nebezpečenstva s údajmi na zabránenie poškodeniam zdravia osôb alebo vecným ško-dám.

Upozorňovacia značka s informáciami pre lepšiu manipuláciu s prístrojom.

Tento prístroj môže pri neod- bornom používaní spôsobit' vážne poranenia. Aby sa

zabránilo zraneniam osôb a vecným škodám, prečítajte si a bezpodmienečne do-držiavajte nasledujúce bez-pečnostné pokyny a dobre sa oboznámte so všetkými ovládacími častíami.

• Prečítajte si starostlivo návod na používanie.
• Tento prístroj nesmú používať deti. Deti musia byť pod dohládom, aby sa nehrali s prístrojom. Cistenie a údržbu nesmú deti vykonávať.
• Tento prístroj môžu používať osoby so zníženými psychickými, senzorickými alebo mentálnymi schopnostami alebo nedostatkom skúsenosti a vedomostí, ak sú pod dohladom alebo boli zaškolené vzhľadom na bezpečné používanie zariadenia a porozumeli nebezpečenstvu vyplývajúcemu z používania.

Príprava:

• Nikdy nedovolte deťom alebo iným osobám, ktoré nepoznajú návod na používanie, aby používali prístroj. Miestne predpisy môžu stanoviť najnižší vek používateľa.
• Nikdy nepoužívajte prístroj, zatial' čo sú osoby, zvlášť deti a domáce zvieratá v blízkosti. Deti sa nesmú hrat's prístrojom.
• Obsluhujúci alebo používatel' je zodpovedný za zranenia iných l'udí alebo poškodenia ich majetku.
• Škontrolujte terén, na ktorom sa používa prístroj a odstráňte

kamene, tyče, drôty alebo iné cudzie telesá, ktoré môžu byť zachytené a odhodené.

• Nosté vhodný pracovný odev, pevnú obuv s protišmykovou podrážkou a robustné, dlhé nohavice. Prístroj nepoužívajte, ked'chodíte bosý alebo nosíte otvorené sandále. Nenoste volný odev alebo odev s visiacimi šnúrkami alebo páskami.
• Pred použitím má sa vždy vykonať vizuálnu kontrolu, či rezací nôž, upevňovací čap a celá rezacia jednotka nie sú opotrebované alebo poškodené. Prístroj nepoužívajte, ked’ ochranné zariadenia (napr. ochrana proti odrazeným predmetom alebo zberný kôš na trávu) diely rezacieho nástroja alebo svorníky chýbajú, sú opotrebované alebo poškodené. Použité alebo poškodené rezacie nože a upevňovacie čapy sa smú na zabránenie nevyváženosti vymieňať iba spolu ako súprava.

- Pri prístrojoch s viacerými rezacími nástrojmi budte opatrní, pretože pohyb noža môže viest' k rotácii ostatných nožov.

- Používajte len tie náhradné diely a časti príslušenstva, ktoré dodáva a odporúča výrobca. Použitie cudzích dielov spôsobí okamžitú stratu nároku na záruku.

- Opotrebované alebo poškodené upozorňovacie štítky sa musia vymenit.

Práca s prístrojom:

Pri práci nedávajte nohy a ruky do blízkosti alebo pod rotujúce diely. Hrozí nebezpečenstvo úrazu!

• Zapnite motor podľa návodu a iba vtedy, ked’ sú vaše nohy v bezpečnom odstupe od rezacích nástrojov.
• Nepoužívajte prístroj pri daždi, pri zlých poveternostných vplyvoch, vo vlhkom prostredí alebo na mokrej tráve. Pracujte len pri dennom svetle alebo pri dobrom osvetlení.
• Nepracujte s prístrojom, ked' ste unavený alebo nesústredený alebo po použití alkoholu alebo liekov. Vždy si včas vložte pre-stávku v práci. Pri práci rozmýš-l'ajte.
• Pri práci dávajte pozor na bezpečný postoj, zvlášť na svahoch. Pracujte vždy priečne k svahu, nikdy nie nahor alebo nadol. Budťe zvlášť opatrní, ked meníte na svahu smer jazdy. Nepracujte na nadmerne strmých svahoch.
• Prístroj vedte iba v krokovej rýchlosti. Budte zvlášť opatrní, ked' prístroj otáčate, pritáhujete ho k sebe alebo idete dozadu.
• Prístroj zapnite s opatrnostou podľa pokynov v tomto návode na obsluhu. Dávajte pozor na dostatočný odstup nôh k rotujúcim nožom.
• Prístroj pri štarte nenaklápajte, okrem toho, ked'je to potrebné pri rozbiehaní vo vysokej tráve. V tomto prípade naklopte prí-

stroj tlačením na držadlo tak, aby sa predné kolesá prístroja l'ahko nadvihli. Vždy skontrolujte, že sa obidve ruky nachádzajú v pracovnej polohe skôr, ako sa prístroj znova spätne postaví na zem.

• Nikdy nepracujte bez zberného koša na trávu alebo ochrany proti odrazeným predmetom. Držte sa vždy vo vzdialenosti od vyhadzovacieho otvoru.
• Motór nespúšťajte, ked’ stojíte pred vyhadzovacou šachtou.

Pozor, nebezpečenstvo! Nôž dobieha. Existuje nebezpečenstvo poranenia.

• Prístroj sa nesmie zdvíhat' ani prepravovat', pokial' motor beží. Prístroj vypnite, ked' sa musí naklopit' na prepravu, ked' sa križujú iné plochy ako tráva a ked' sa prístroj nesie ku koseným plochám alebo od nich.
• Ótvor na vyhadzovanie trávy udržujte vždy čistý a volný. Pokosenú trávu odstraňujte iba pri zastavení prístroja.
• Prístroj nikdy nenechávajte na pracovisku bez dohládu.

• Nikdy nepracujte s poškodeným alebo neúplným prístrojom ani neupravujte prístroj bez súhlasu výrobcu. Prístroj nikdy nepoužívajte s poškodenými ochrannými zariadeniami ani s clonami alebo chýbajúcimi bezpečnostnými zariadeniami ako vychyľovacie zariadenia a/alebo zariadenia na zachytávanie trávy.

• Váš prístroj neprefažujte. Pra- cujte iba v uvedenom rozsahu výkonov a nemeňte nastavenia regulátora na motore. Na tážké práce nepoužívajte stroje so slabým výkonom. Váš prístroj nepoužívajte na účely, na ktoré nie je určený.

• Prístroj nepoužívajte v blízkosti zápalných kvapalín alebo plynov. V prípade nedodržania je nebezpečenstvo požiaru alebo výbuchu.

• Prístroj vypnite, vytiahnite kontaktný klúč a vyberte akumulátor. Presvedčte sa, či všetky pohyblivé části stoja:

• vždy, ked' prístroj opúštate a ked' ho nepoužívate,
  – pred uvoľnením blokovaní alebo odstránením upchatí vo vyhadzovacom kanáli,

• predtým než prístroj skontrolujete, čistíte alebo na čom pracujete,
• ked'sá narazilo na cudzie teleso. Skontrolujte, či zariadenie nie je poškodené a v prípade potreby vykonajte potrebné opravy, predtým než zariadenie znova spustite a začnete s ním pracovat,
• ak prístroj začal neobyčajne silne vibrovať, má sa vykonať okamžitá kontrola.
• postarajte sa, aby všetky matice, kolíky a skrutky boli riadne dotiahnuté.
• skontrolujte prístroj na prípadné poškodenia.
  – vykonajte potrebné opravy poškodených častí.

- Nikdy nedávajte nohy a ruky do blízkosti alebo pod rotujúce diely. Nikdy sa nepostavte pred otvor na vyhadzovanie trávy.

• sa vzdialite od záhradného náradia, pred odstraňovaním zablokovania,
• záhradné náradie kontrolujete, čistíte alebo na čnom pracujete,
• po kolízii s cudzími predmetmi. Okamžite skontrolujte, či zariadenie nie je poškodené a ked'je potrebné, nechajte ho opravit,
• ked' záhradné náradie začalo neobyčajne silne vibrovať (okamžite ho skontrolujte!).

- Pri štartovaní alebo spúšťaní motora kosačku nenakláňajte, pokial' nie je potrebné kosačku počas kosenia zdvíhat'. V tomto prípade ju nakloňte natolko, ako je to bezpodmienečne potrebné a zdvihnite stranu odvrátenú od používateľa nahor.

• Motor nechajte ochladit, skôr než ho odložite do uzatvorených priestorov.
• Pri údržbe noža dávajte pozor na to, aby aj po vypnutí zdroja napätia sa nože mohli pohybovať.
• Postarajte sa, aby všetky matice, svorníky a skrutky boli pevne dotiahnuté a aby bol prístroj v bezpečnom pracovnom stave.

Nepokúšajte a opravovat' prístroj sami, iba vtedy áno, ak máte na to vzdelanie. Všetky

SK

práce, ktoré nie sú uvedené v tomto návode na používanie, smú byť vykonávané len stre- diskami zákazníckeho servisu, ktoré sú nami k tomu splnomoc- nené.

• Prístroj uschovávajte na suchom mieste a mimo dosahu detí.
• Váš prístroj ošetrujte starostlivo. Nástroje udržiavajte ostré a čisté, aby bolo možné s nimi pracovať lepšie a bezpečnej- šie. Dodržiavajte predpisy pre údržbu.
• Ked'vymieňate rezací nástroj, noste ochranné rukavice.
• Pravidelne kontrolujte zariadenie na zachytávanie trávy vzhľa dom na opotrebenie a deformácie. Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely. Pri nastavovaní nožov budťe zvlášť opatrní, aby sa vaše prsty nevkinili medzi rotujúce nože a pevné diely stroja.
• Skontrolujte, že sa môžu používať iba náhradné rezacie nástroje, ktoré sú schválené výrobcom.

• Pripojovacia zástrčka nabíjačky musí súhlasit so zásuvkou. Zástrčku nesmiete v žiadnom prípade menit. Nepoužívajte zástrčku s adaptérom spolu s elektrickým náradím, ktoré je chránené uzemnením. Nezmenené zástrčky a príslušné zásuvky znižujú riziko elektrického úrazu.
  • Vyhnite sa kontaktu tela s uzem-

nenými povrchmi ako sú rúry, vykurovacie zariadenia, sporáky alebo chladničky. Je zvýšené riziko elektrického úrazu, ked' ich kostra je uzemnená.

• Chráněte elektrické náradie pred daždím a vlhkostůu. Vniknutie vody do elektrického náradia zvysuje riziko úrazu elektrickým prúdom.
• Nepoužívajte žiadne príslušenstvo, ktoré bolo odporúčané spoločnosťou PARKSIDE. To môže viest’k zásahu elektrickým prúdom alebo požiaru.

Dodržiavajte bezpečnostné pokyny a pokyny k nabíjaniu a správnemu používaniu, ktoré sú uvedené v návode na obsluhu vášho akumulátora a vašej nabíjačky série Parkside X 20 V Team. Podrobnejší opis k nabíjaniu a dalšie informácie nájdete v tomto samostatnom návode na obsluhu.

Montáž

Montáž rúry držadla

1. Zastrčte rúru (4) na vidlicu (5) na kryte (8).

Výstupok na rúre musí byť vložený do drážky na závite.

Dbajte na to, aby kábel prístroja (9) nebol pomliaždený.

Výstupok na rúre musí byť vložený do drážky na závite.

Dávajte pozor na to, aby kábel prístroja (9) nebol pomliaždený.

Nastavenia na prístroji sa môžu vykonávať len pri vyp-nutom motore a stojacom noži. Hrozí nebezpečenstvo zranenia osôb.

Prístroj vypnite, vytiahnite kontaktný klúč (11) a čakajte, kým sa nôž nezastaví.

Nastavenie výšky kosenia

Prístroj má 3 polôh na nastavenie výšky kosenia

2 - 40 mm - stredná výška kosenia

1 - 30 mm - malá výška kosenia

1. Zatlačte páku nastavenia výšky kosenia (7) smerom od prístroja.
2. Nastavte požadovanú výšku kosenia.
3. Zatlačte páku nastavenia výšky kosenia (7) späť smerom na prístroj.

Správna výška kosenia pri ozdobnej tráve činí približne 25 – 45 mm, pri úžitkovej tráve približne 45 – 65 mm.

Pre prvé kosenie v sezione by sa mala zvolit'velká výška kosenia.

Dodržiavajte ochranu proti hluku a miestne predpisy.

Vloženie/vybratie akumulátora

Prístroj vypnite, vytiahnite kontaktný klúč (11) a čakajte, kým sa nôž nezastaví. Hrozí nebezpečenstvo zranenia osôb.

1. Nadvihnite veko (6) na kryte prístroja.
2. Pri vkladaní akumulátora (13) do prístroja zasuňte akumulátor pozdlíž vodiacej lišty do prístroja. Počutelne zapadne.
3. Na vybratie akumulátora (13) z prístroja zatlačte uvolňovacie tlačidle (12) na akumulátore a vytiahnite akumulátor.

Zapnutie a vypnutie

Ak sa držadlo (1) nachá-dza v parkovacej polohe (poloha P) alebo leží plo-cho na podlahe, nedá sa prístroj spustit. Ak prístroj beží a držadlo (1) sa uvedie do jednej z obidvoch polôh, prístroj sa vypne. Na opätovné spustenie dajte držadlo (1) do prevádzkovej polohy a vykonajte proces štartu od bodu 6, opísaný nižšie.

1. Umiestnite kosačku na rovný povrch a pred zapnutím sa uistite, že sa nedotýka žiadnych predmetov.
2. Nadvihnite veko (6) na kryte prístroja,
3. Zasuňte nabitý akumulátor (13) pozdlž vodiacej lišty do prístroja. Počutelne zapadne.
4. Zasuňte kontaktný klúc (11) do určeného otvoru.
5. Otočte kontaktný klúč (11) C.
6. Uchopte držadlo (1) do ruky a sklopte ho smerom k sebe, aby ste posunuli vidlicu (5) z parkovacej polohy (P) do prevádzkovej polohy.

SK

Polohy sú zobrazené na kryte (8) vedl'a vidlice (5)

1. Pre zapnutie stlačte uvolňovacie tlačidlo (10) a podržte ho, pokial' stláčate tlačidlo Štar(2) smerom k držadlu (1).
2. Uvolnite uvolňovacie tlačidlo (10).
3. Pre vypnutie uvolnite tlačidlo Štart (2).

Po vypnutí prístroja sa otáča nôž ešte niekolko sekúnd. Nedotýkajte sa bežiaceho noža. Hrozí nebezpečenstvo zranenia osób.

Práca s kosačkou na trávu

Pravidelné kosenie podnecuje rast silnejšieho trávnika, súčasne však prispieva k ničeniu buriny. Trávnik je preto po každom kosení hustejší a vzniká rovnomerne zafážitelná trávnatá plocha.

Prvé kosenie sa uskutoční približne od apríla pri výške porastu 70 – 80 mm. V hlavnej vegetačnej dobe sa tráva kosí minimálne raz za týždeň.

• Prístroj vedte v krokovej rýchlosti v podľa možnosti rovných dráhach. Pre dokonalé kosenie by sa mali dráhy prekrývať vždy niekolko centimetrov.
• Výšku kosenia nastavte tak, aby sa prístroj nepreťažil. V opačnom prípade sa môže motor poškodit.
• Na svahoch pracujte vždy priečne k svahu. Budte zvlášť opatrní pri chodení dozadu a táhaní prístroja.
• Po každom použití prístroj vyčistite, ako je opísané v kapitole „Čistenie, údržba, skladovanie“.

Po vypnutí prístroja sa otáča nôž ešte niekolko sekúnd. Nedotýkajte sa bežiaceho noža. Hrozí nebezpečenstvo zranenia osób.

Mulčovanie

Pri mulčovaní sa pokosená tráva nezachytáva do zberného koša na trávu, ale sa rozdrobuje a rozdelúje na trávnik. Výživné látky, ktoré sú obsiahnuté v pokosenej tráve sa tým odbúrajú vd'aka pôdnym organizmom a vytvoria obeh živín. Mulčovaný trávnik sa musí preto podstatne zriedkavejšie hnojit'.

Zásadne platí, že trávnik sa musí relatívne často kosiť tak, aby na trávniku zostávala mulčovaná tráva iba v malých množstvách. Preto je najlepšie, ked' sa trávnik mulčuje raz za týždeň a kosačka sa nastaví tak, aby mulčovaná tráva pripadala iba na cca 40 % celkovej výšky trávnika.

Čistenie/údržba/skladovanie

Práce, ktoré nie sú opísané v tomto návode, nechajte vykonať nami splnomocneným zákazníckym miestom. Používajte len originálne diely.

Pri zaobchádzaní s nožom noste rukavice.

Pred všetkým údržbárskymi a čistiacimi prácami vypnite prístroj, vytiahnite kontaktný klůč (11) a čakajte, kým sa nôž nezastaví. Hrozí nebezpečenstvo zranenia osób.

- Pomocou čistiacej stierky (14) môžete odstránit' zvyšky trávy zo spodnej strany kosačky na noži a okolo noža. Pritom prístroj opatrne položte na bok. Najlepšie je vyčistit' kosačku ihned' po použití.

Na rúru kosačky pripnite čistia- cu stierku (14), aby bol k nej ší prístup.

• Prístroj udržiavajte vždy čistý. Na čistenie používajte kefu alebo prachovku, ale nie čistiaci prostriedok alebo rozpúštádlo.
• Po kosení odstráňte prichytené zvyšky rastlín s kusom dreva alebo plastu z kolies, vetracích otvorov a oblasti noža. Nepoužívajte tvrdé alebo špicaté predmety, mohli by poškodit' prístroj.
• Pred každým použitím skontrolujte prístroj vzhľadom na viditelné nedostatky ako uvolnené, opotrebované alebo poškodené časti. Skontrolujte pevné osadenie všetkých matíc, svorníkov a skrutiek.
• Skontrolujte kryty a ochranné zariadenia vzhľadom na poškodenia a správne osadenie. Prípadne tieto vymeňte.

B

Výmena noža

Ak je nôž tupý, môže sa dobrúsít prostredníctvom odbornej dielne. Ak je nôž poškodený alebo ukazuje nevyváženost', tak sa musí vymenit'.

1. Vytiahnite kontaktný klúč (11) alebo vyberte akumulátor (13) z prístroja.
2. Prístroj otočte.
3. Použite pevné rukavice a uchopte pevne nôž (15). Otočte skrutku noža (16) proti smeru hodinových ručičiek pomocou skrutkového klúča (otvor klúča 13) od vretena motora.
4. Znova založte nôž v opačnom poradí. Uistite sa, že je nôž správne umiestnený a že skrutka noža je bezpečne utiahnutá.

Skladovanie

• Uložte kosačku do parkovacej polohy (P).
• Uskladnite prístroj:
• vysušte ho,
• uschovajte ho mimo dosahu detí.
• Motor nechajte ochladit, skôr než ho odložíte do uzatvorených priestorov.
• Pred dlhším skladovaním (napr. na prezimovanie) vyberte akumulátor z prístroja.

Neručíme za škody spôsobené našimi prístrojmi, ak tieto boli spôsobené neodbornou opravou alebo použitím iných než originálnych dielov, resp. neodborným používaním.

Likvidácia/ochrana životného prostredia

Z prístroja vyberte akumulátor a prístroj, príslušenstvo a obal odovzdajte na ekologické zhodnotenie. Pokyny pre likvidáciu akumulátora nájdete v samostatnom návode na obsluhu vášho akumulátora a nabíjačky.

Elektrické prístroje nepatria do domového odpadu.

SK

• Prístroj odovzdajte na zbernom mieste na d'alšie zhodnotenie.
• Pokosenú trávu nevyhadzujte do kontajnera na odpadky, ale ju dajte na kompostovanie alebo rozdelte ako mulčovaciu vrstvu medzi kríky a stromy.

- V súlade s európskou smernicou 2012/19/EÚ o odpade z elektrických a elektronických zariadení a jej implementáciou v súlade s národným právom musia byť použité elektrické zariadenia zbierané oddelene a recyklované spôsobom šetrným k životnému prostrediu.

Alternativa recyklácie k požiadavke na spätné zaslanie:

Vlastník elektrického prístroja je alternativne namiesto spätného zaslania povinný spolupracovať pri odbornom zhodnotení v prípade zrieknutia sa vlastníctva. Starý prístroj sa môže na tento účel prenechať tiež odbernému miestu, ktoré vykoná likvidáciu v zmysle národného zákona o recyklácii a odpadoch.

Netýka sa to dielov príslušenstva a pomocných prostriedkov bez elektrických komponentov, pripojených k starým prístrojom.

Náhradné diely/ Príslušenstvo

Náhradné diely a príslušenstvo nájdete na strane www.grizzlytools.shop

Ak by sa mali vyskytnút' problémy s procesom objednávky, použite, prosím, kontaktný formulár. Pri d'alších otázkach sa obrátte na „Service-Center“ (pozri stranu 109).

Náhradný nôž 13700460

Záruka

Pre tento prístroj platí záruka 3 roky od dátumu zakúpenia.

Ak je prístroj poškodený, podľa zákona máte právo ho reklamovať u výrobcu produktu.

Tieto práva vyplývajúce zo zákona nie sú našou následne opísanou zárukou obmedzené.

Záručné podmienky

Záručná lehota začína dňom zakúpenia. Pokladničný doklad ako originál prosím starostlivo uschovajte. Je potrebný ako dôkaz o zakúpení.

Ak sa počas troch rokov od dátumu zakúpenia tohto produktu vyskytne materiálna alebo výrobná chyba, produkt - podľa nášho rozhodnutia - bezplatne opravíme alebo nahradíme. Predpokladom záruky je, že v priebehu trojročnej lehoty bude predložený poškodený prístroj a pokladničný doklad a stručne opísaná chyba a kedy sa vyskytla.

Ak sa v rámci našej záruky chyba pokryje, obdržíte späť opravený alebo nový prístroj. S opravou alebo výmenou produktu sa nezačína nová záručná doba.

Záručná doba a nárok na odstránenie vady

Záručná doba sa poskytnutím záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Prípadné škody a nedostatky vzniknuté už pri zakúpení sa musia ihned' po vybalení ohlásit'. Opravy vykonané po uplynutí záručnej doby sú spoplatnené.

Rozsah záruky

Prístroj bol vyrobený podľa prísnych smerníc kvality a pred dodaním bol svedomite kontrolovaný.

Záruka sa týka materiálových alebo výrobných chýb. Táto záruka sa nevztáhuje

na diely produktu, ktoré sú vystavené normálnemu opotrebeniu a preto sa môžu považovať za opotrebované diely (napr. nôž, skrutka noža) alebo na poškodenia na krehkých dieloch (napr. vypínač). Táto záruka zaniká, ak bol produkt používaný poškodený, neodborne alebo nebola vykonávaná údržba. Pre odborné používanie produktu je nutné presne dodržiavať všetky návody uvedené v návode na obsluhu. Bezpodmienečne sa vyhnite používaniu, ktoré sa v návode na obsluhu neodporúča alebo pred ktorým ste boli vystríhaní. Produkt je určený len pre súkromné použitie a nie v oblasti podnikania. Záruka zaniká pri nesprávnom a neodbornom používaní, pri násilnom používaní a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke.

Postup v prípade reklamácie

Pre zabezpečenie rýchleho spracovania vašej žiadosti postupujte prosím podľa nasledujúcich pokynov:

• Pri všetkých požiadavkách predložte pokladničný doklad a číslo artiklu (IAN 376665_2104) ako dôkaz o zakúpení.
• Číslo artiklu nájdete na typovom štítku.
• Ak sa vyskytnú chyby funkcie alebo iné nedostatky, kontaktujte najskôr následne uvedené servisné oddelenie telefonicky alebo emailom. Následne obdržíte dálšie informácie o priebehu vašej reklamácie.

- Produkt evidovaný ako poškodený môžete po dohode s našim zákazníckym servisom, s priloženým dokladom o zakúpení (pokladničný doklad) a s údajmi, v čom chyba spočíva a kedy vznikla, zaslať bez poštovného na adresu servisu, ktorá vám bude oznámená. Pre zabránenie dodatočných nákladov a problémov pri prevzatí použite len tú adresu, ktorá vám bude oznámená. Ne

zasielajte prístroj ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Prístroj zašlite so všetkými časťami príslušenstva dodanými pri zakúpení a zabezpečte dostatočne bezpečné prepravné bale-nie.

Servisná oprava

Opravy, ktoré nepodliehajú záruke, môžeme nechat' vykonať v našej servisnej pobočke za úhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov.

Môžeme spracovať len prístroje, ktoré boli doručené dostatočne zabalené a so zapla- teným poštovným.

Pozor: Prístroj zašlite do našej servisnej pobočky vyčistený a s informáciami o chybe. Neprevezmeme prístroje zaslané ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Likvidáciu vašich poškodených zaslaných prístrojov vykonáme bezplatne.

Service-Center

Servis Slovensko

850 232001

E-Mail: [e-mail]

IAN 376665_2104

Dovozca

Nasledujúca adresa nie je adresa servisu. Najskôr kontaktujte hore uvedené servisné centrum.

Problém Možná príčina Odstránenie chyby
Prístroj sa nespustí	Akumulátor prázdny alebo nevložený	Skontrolujte stav nabitia, príp. oprava odborným elektrikárom
	Chybné uvolňovacie tlačidlo (10) alebo tlačidlo Štart (2)	Nechajte opravit' cez servisné centrum
	Porucha motora
	Tráva je príliš dlhá	Nastavte väčšiu výšku kose-nia. Stlačením držadla mierne nadvihnite predné kolesá.
Motor vynecháva Blokovanie cudzími telesami Odstránite		cudzie telesá
Výsledok práce nie je uspokojivý alebo mo-tor pracuje třažko	Výška kosenia príliš nízka	Väčšia výška kosenia nasta-venie
	Nôž (B 14) je tupý	Nôž brúšenie nechajte nabrú-sit' alebo ho vymeňte
	Oblast' noža je upchatá Vyčistite	prístroj
	Nôž (B 14) je nesprávne na-montovaný	Namontujte správne nôž
Nôž nerotuje	Nôž (B 14) je blokovaný trávou	Odstránite trávu
	Skrutka noža (B 15) je uvol-nená	Skrutku noža pevne utiahnite
Abnormálny hluk, kle-potanie alebo vibrácie	Skrutka noža (B 15) je uvol-nená	Skrutku noža pevne utiahnite
	Nôž (B 14) je poškodený Výmena noža

Indhold

Raven zvočnega tlaka

(L_pA) 73,5 dB(A); K_pA = 2,31 dB

SK	Preklad originálneho prehlásenia o zhode CE
Týmto potvrdzujeme, žeAkumulátorová kosačka na trávu 20 Vkonštrukčnej rady PRMHA 20-Li A1Poradové číslo 000001 - 052000zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:
EN 60335-1:2012/A2:2019 • EN 60335-2-77:2010 • EN 62233:2008EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021EN 55014-2:1997/A2:2008 • EN IEC 55014-2:2021EN IEC 63000:2018
Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje:Hladina akustického výkonuzaručená: 88 dB (A)nameraná: 83,5 dB (A)Použitý postup hodnotenia zhody v súlade s dodatkom VI/ 2000/14/ECCertifikačný orgán: Notified Body 0036 · TÜV SÜD Industrie Service GmbH · Westendstrasse 199 · 80686 München · Deutschland
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY01.02.2022	Christian FrankOsoba splnomocnená nazostavenie dokumentácie

* Vyššie popísaný predmet vyhlásenia spíňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.
