PRMHA 20-Li A1 - Kosilnica PARKSIDE - Brezplačna navodila za uporabo

Vrsta izdelka	Brezžična kosilnica
Znamka	Parkside
Model	PRMHA 20-Li A1
Nazivna napetost	20 V (DC)
Hitrost prostega teka	6000 min⁻¹
Premer reza	220 mm
Višina reza	30 - 50 mm (3 položaji)
Teža	5,5 kg
Razred zaščite	III (Zelo nizka napetost)
Vrsta zaščite	IPX1 (zaščiteno pred kapljami vode)
Raven zvočnega tlaka (LpA)	73,5 dB(A) (KpA=2,31 dB)
Izmerjena raven zvočne moči (LWA)	83,5 dB(A) (KWA=2,31 dB)
Zajamčena raven zvočne moči	88 dB(A)
Vibracije (skupna vrednost)	≤ 2,5 m/s²
Napajanje	Litij-ionska baterija 20 V iz serije Parkside X 20 V TEAM (ni priložena)
Glavne funkcije	Košnja z mulčenjem, 3 višine reza, varnost s kontaktnim ključem
Zmogljivost mulčenja	Da (brez zbiralne košare)
Nastavitev višine reza	Mehanska ročica, 3 stopnje (30, 40, 50 mm)
Zagon	Dvojna varnost: gumb za odklepanje + gumb za zagon, kontaktni ključ
Vzdrževanje in čiščenje	Priložena čistilna lopatica, ne zalivajte, čistite po vsaki uporabi
Zamenjava rezila	Odvijte vijak rezila (ključ 13 mm), nosite rokavice, uporabite enako rezilo (ref. 13700460)
Skladiščenje	Položaj za parkiranje (P), suho mesto, izven dosega otrok, pozimi odstranite baterijo
Garancija	3 leta (Francija in Belgija), potrošni deli (rezilo) so izključeni
Združljivost baterije	PAP 20 B1, PAP 20 B3, Smart PAPS 20 A1, Smart PAPS 208 A1 (priporočene)

Pogosto zastavljena vprašanja - PRMHA 20-Li A1 PARKSIDE

Katere baterije so združljive s kosilnico Parkside PRMHA 20-Li A1?

Kosilnica je del serije Parkside X 20 V TEAM. Priporočene baterije so: PAP 20 B1, PAP 20 B3, Smart PAPS 20 A1 in Smart PAPS 208 A1. Uporabljajte samo polnilce iz iste serije (npr. PLG 20 A3, PLG 20 C1, Smart PLGS 2012 A1).

Kako nastaviti višino reza?

Izklopite napravo in odstranite kontaktni ključ. Potisnite ročico za nastavitev višine reza (7) navzven, izberite želeni položaj (30, 40 ali 50 mm) in nato potisnite ročico nazaj navznoter. Idealna višina za okrasno trato je 25-45 mm, za uporabno trato pa 45-65 mm.

Kako zamenjati rezilo?

Odstranite kontaktni ključ ali baterijo. Obrnite napravo, nosite trdne rokavice, držite rezilo (15) in odvijte vijak rezila (16) v nasprotni smeri urinega kazalca s ključem 13 mm. Namestite novo rezilo (ref. 13700460) v obratni smeri in ga trdno privijte.

Ali lahko kosilnico uporabljate v dežju?

Ne. Nikoli ne uporabljajte naprave v dežju, na mokri travi ali v vlažnem okolju. To predstavlja tveganje električnega udara in poškodb naprave.

Kako očistiti kosilnico?

Izklopite napravo, odstranite kontaktni ključ in počakajte, da se rezilo popolnoma ustavi. S čistilno lopatico (14) odstranite ostanke trave pod ohišjem. Nikoli ne škropite z vodo. Uporabite krtačo ali suho krpo. Čistite po vsaki uporabi.

Kaj storiti, če kosilnica ne zažene?

Najprej preverite, ali je baterija napolnjena in pravilno vstavljena. Prepričajte se, da je kontaktni ključ obrnjen v delovni položaj in da je ročaj v delovnem položaju (ne v položaju za parkiranje P). Če težava vztraja, se obrnite na servis.

Kako deluje mulčenje?

Mulčenje pomeni košnjo brez zbiralne košare: pokošena trava se drobi in enakomerno porazdeli po trati. To zagotavlja hranila za tla. Kosite vsaj enkrat na teden in odrežite le 40 % celotne višine trave za dober rezultat.

Kakšno je trajanje garancije?

Garancija traja 3 leta od datuma nakupa za Francijo in Belgijo. Zajema napake materiala in izdelave, ne pa potrošnih delov, kot je rezilo. Shranite račun in številko IAN 376665_2104.

Kako shraniti kosilnico za zimo?

Postavite kosilnico v položaj za parkiranje (P), odstranite baterijo, jo temeljito očistite in shranite na suhem mestu, zaščitenem pred zmrzaljo (0-45 °C). Pred shranjevanjem pustite, da se motor ohladi.

Kateri dodatki in nadomestni deli so na voljo?

Nadomestno rezilo ima referenco 13700460. Drugi deli so na voljo na spletni strani www.grizzlytools.shop. Za morebitna vprašanja se obrnite na servisni center (Francija: 0800 919270, Belgija: 070 270 171).

NAVODILA ZA UPORABO PRMHA 20-Li A1 PARKSIDE

Prevod originalnega navodila za uporabo

DE AT CH

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Tehnični podatki....170

Časpolnjenja....171

Varnostna opozorila ....171

Simboli in oznake 172

Splošna varnostna opozorila ..... 172

Montaža 176

Montaža cevi in ročaja....176

Uporaba 176

Nastavitev višine košnje....176

Vstavljanje/odstranjevanje

akumulatorske baterije....176

Vklop in izklop 177

Delo s kosilnico....177

Mulčenje....177

Čiščenje/vzdrževanje/

shranjevanje....178

Splošna čistilna in vzdrževalna dela 178

Menjava rezila 178

Shranjevanje 178

Motnje pri delovanju......180

Odločili ste se za visokokakovosten izdelek.

Kakovost naprave je bila preverjena med postopkom proizvodnje in pri končnem preverjanju, s čimer je zagotovljeno pravilno delovanje vaše naprave.

Izdelku so priložena navodila za uporabo. Vsebujejo pomembna navodila glede varnosti uporabe in odstranitve. Pred uporabo izdelka se seznanite z navodili za uporabo in varnostnimi navodili. Izdelek uporabljajte zgolj na opisani način in v naštete namene.

Navodila skrbno shranite in pri predaji naprave tretji osebi priložite tudi vso dokumentacijo.

Namenska uporaba

Naprava je določena samo za mulčenje (košnjo brez lovilne košare za travo) trate in travnatih površin v domačem področju.

Orodje je namenjeno domači uporabi. Ni bilo zasnovano za trajno profesionalno uporabo. Veljavnost garancije preneha, će orodje uporabljate v profesionalne namene.

Vsakršna uporaba, ki ni izrecno dovoljena v teh navodilih za uporabo, lahko povzroči škodo na orodju in predstavlja resno nevarnost za uporabnika. Orodje je namenjeno odraslim. Otroci in osebe, ki niso seznanjeni s temi navodili za uporabo, ne smejo uporabljati orodja. Uporaba orodja v dežju ali vlažnem okolju je prepovedana. Proizvajalec ne jamči za škodo, nastalo zaradi nenamenske ali napačne uporabe.

Orodje sodi v serijo Parkside X 20 V TEAM in ga lahko uporabljate z akumulatorskimi baterijami za serijo Parksi-

SI

de X 20 V TEAM. Akumulatorske baterije lahko polnite samo s polnilniki iz serije Parkside X 20 V TEAM.

Splošen opis

Slikovni prikaz najpomembnej-ših funkcijskih delov najdete na zloženi strani.

Obseg dobave

Orodje previdno vzemite iz embalaže in preverite, će so naslednji deli popolni:

• naprava
• kontaktni ključ
• Čistilna lopatica
• Navodila za uporabo

Akumulatorska baterija in polnilnik nista vključena v obseg dobave.

Embalažo odstranite v skladu s predpisi.

Pregled

1 Ročaj
2 Tipka za zagon

3 Prekrivna matica
4 Cev
5 Vilice

6 Pokrov

7 Ročaj za nastavitev višine reza

8 Ohišje
9 Kabel naprave

10 tipka za sprostitev

11 kontaktni ključ
12 tipka za sprostitev
13 akumulator
14 Čistilna lopatica

B 15 rezilo
B 16 vijak rezila

Opis delovanja

Okretna akumulatorska kosilnica ima vzporedno glede na raven reza vrtljivo rezalno orodje. Naprava je nastavljiva po višini v 3 stopnjah.

Funkcije elementov za upravljanje so opisane v naslednjih opisih.

Tehnični podatki

Akumulatorska kosilnica ....PRMHA 20-Li A1

Zaščitni razred....III

Vrstazaščite....IPX1

Teža 5,5 kg

Raven zvočne moči (L _WA )

izmerjeno.....83,5 dB(A); K_WA=2,31 dB

zajamčeno 88 dB(A)

Tresljaji ( a_h ) .... ≤ 2,5 m/s²

Temperatura ...... maks. 50 °C

Postopek polnjenja 4 - 40 °C

Delovanje ......-20 - 50 °C

Skladiščenje 0 - 45 °C

Navedena vrednost tresljajev je izmerjena po standardiziranem postopku ter jo je mogoče uporabiti za medsebojno primerjavo električnih orodij. Navedeno vrednost tresljajev je prav tako mogoče uporabiti za oceno izpostavljenosti uporabnika.

Opozorilo:

Vrednost tresljajev med dejansko uporabo se lahko razlikuje od navedene vrednosti, advisno od načina uporabe električnega orodja.

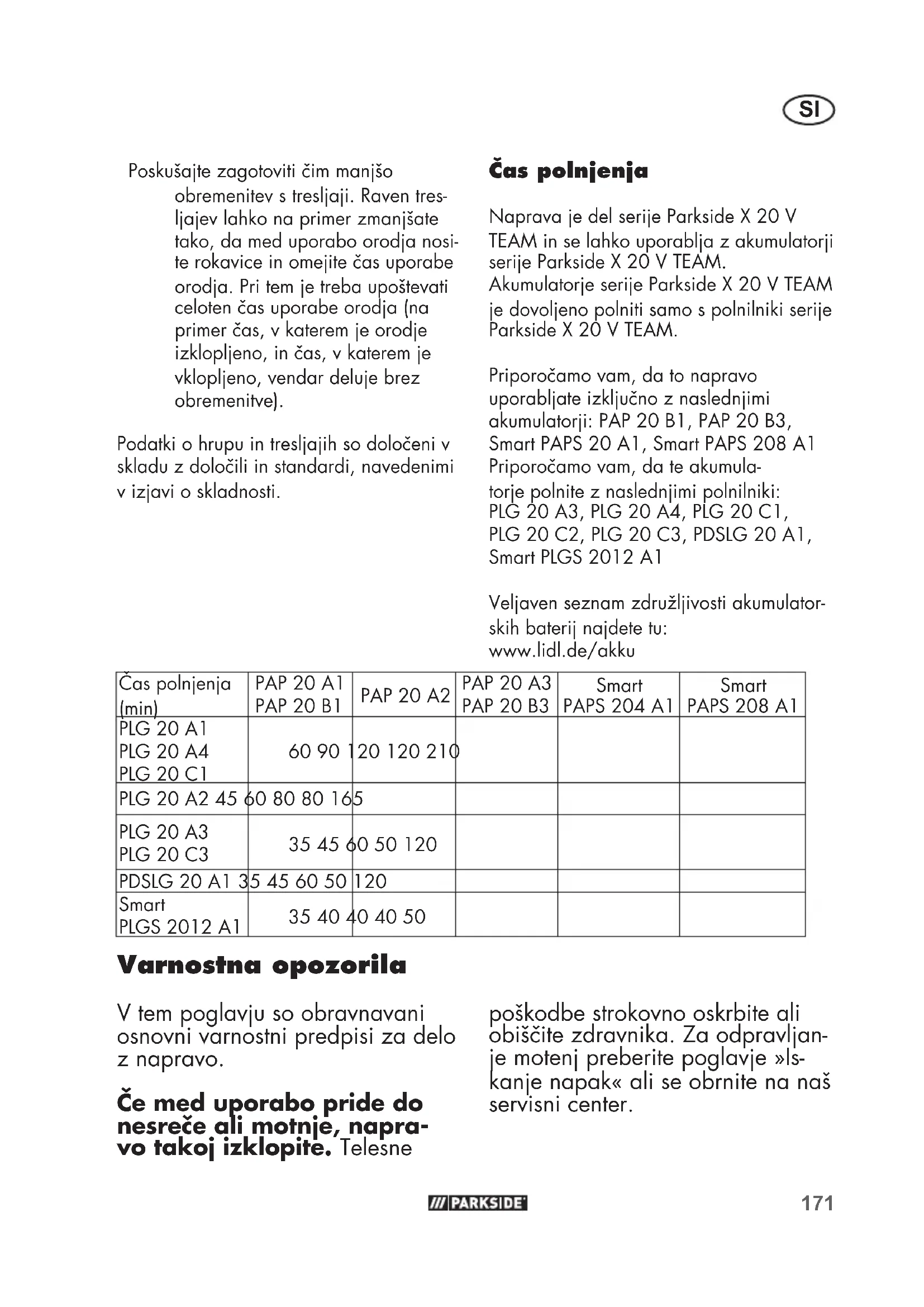

Poskušajte zagotoviti čim manjšo obremenitev s tresljaji. Raven tresljajev lahko na primer zmanjšate tako, da med uporabo orodja nosi-te rokavice in omejite čas uporabe orodja. Pri tem je treba upoštevati celoten čas uporabe orodja (na primer čas, v katerem je orodje izklopljeno, in čas, v katerem je vklopljeno, vendar deluje brez obremenitve).

Podatki o hrupu in tresljajih so določeni v skladu z določili in standardi, navedenimi v izjavi o skladnosti.

Čas polnjenja

Naprava je del serije Parkside X 20 V TEAM in se lahko uporablja z akumulatorji serije Parkside X 20 V TEAM. Akumulatorje serije Parkside X 20 V TEAM je dovoljeno polniti samo s polnilniki serije Parkside X 20 V TEAM.

Priporočamo vam, da to napravo uporabljate izključno z naslednjimi akumulatorji: PAP 20 B1, PAP 20 B3, Smart PAPS 20 A1, Smart PAPS 208 A1 Priporočamo vam, da te akumulatorje polnite z naslednjimi polnilniki: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PDSLG 20 A1, Smart PLGS 2012 A1

Veljaven seznam združljivosti akumulator- skih baterij najdete tu: www.lidl.de/akku

Čas polnjenja (min)	PAP 20 A1 PAP 20 B1	PAP 20 A2	PAP 20 A3 PAP 20 B3	Smart PAPS 204 A1	Smart PAPS 208 A1
PLG 20 A1 PLG 20 A4 PLG 20 C1	60 90	120 120 210
PLG 20 A2 45	60 80 80 16	5
PLG 20 A3 PLG 20 C3	35 45	60 50 120
PDSLG 20 A1 3	5 45 60 50	120
Smart PLGS 2012 A1	35 40	40 40 50

Varnostna opozorila

V tem poglavju so obravnavani osnovni varnostni predpisi za delo z napravo.

Če med uporabo pride do nesreče ali motnje, napravo takoj izklopite. Telesne

poškodbe strokovno oskrbite ali obiščite zdravnika. Za odpravljanje motenj preberite poglavje »lskanje napak« ali se obrnite na naš servisni center.

SI

Simboli in oznake

Simboli na orodju:

Pozor!

Pozorno preberite navodila za uporabo.

Nevarnost električnega udara!

Nevarnost poškodb zaradi odletavanja delov

Druge osebe naj se ne zadr- žujejo v bližini orodja

Pozor – ostra rezila! Ne približujte nog in rok. Nevarnost poškodb!

Preden se lotite nastavitev ali čiščenja, izklopite motor in odstranite kontaktni ključ.

Pozor! Naknadno vrtenje kosilnega rezila

Navedena raven zvočne moči L_WA v dB

Električnih orodij ne odvrzite med mešane odpadke.

Orodja ne izpostavljajte vla- gi.

Nosite zaščito za oči. Nosite zaščito za sluh.

Premer košnje

Enosmerni tok

Parkirni položaj

Opozorilni simboli z na- potki za preprečevanje poškodb in materialne škode.

Simbol za obveznost z na- vedbami za preprečevanje škode

Nosite zaščitne rokavice.

Obvestilni simboli z informacijami za boljše rokovanje z orodjem.

Splošna varnostna opozorila

POMEMBNO

SKRBNO PREBERITE NAVODILA ZA UPORABO.

NAVODILA SHRANITE ZA POZNEJŠO UPORABO.

Orodje lahko pri nestrokovni uporabi povzroči hude telesne poškodbe. Da bi se izognili poškodbam oseb in materialni škodi, obvezno preberite in

upoštevajte naslednja varnostna opozorila in se natančno seznanite z vsemi elementi za upravljanje.

• Skrbno preberite navodila za uporabo.
• Otroci ne smejo uporabljati orodja. Otroke nadzorujte, da se ne bodo igrali z orodjem. Otroci ne smejo čistiti in vzdrževati orodja.
• Orodje smejo uporabljati osebe z omejenimi fi zičnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, će jih med delom nadzorujete ali jih poučite o varni uporabi orodja, da razumejo nevarnosti, ki lahko nastanejo med uporabo.

Priprava:

• Nikoli ne dovolite, da bi orodje uporabljali otroci ali druge osebe, ki niso seznanjene z navodili za uporabo. V nekaterih državah je spodnja starostna meja uporabnika določena z lokalnimi predpisi.
• Orodja nikoli ne uporabljajte, če so v bližini osebe, predvsem otroci in domače živali. Otroci se ne smejo igrati z orodjem.
• Upravljavec ali uporabnik je odgovoren za nezgode ali poškodbe drugih ljudi ali njihove lastnine.

• Preverite teren, na katerem se bo uporabljalo orodje, in odstranite kamne, palice, žice ali druge predmete, ki bi jih lahko orodje zgrabilo in odbilo nazaj.

• Nosite primerno delovno obleko, kot so trdna obutev z nedrsećim podplatom in robustne dolge hlače. Orodja ne uporabljajte, će ste bosi ali obuti v odprte sandale. Ne nosite ohlapnih oblačil ali oblačil z visečimi trakovi ali pasovi.

• Pred uporabo vedno preverite, ali so rezila, pritrdilni vijak in celotna rezalna glava obrabljeni ali poškodovani. Orodja ne uporabljajte v primeru manjkajočih, obrabljenih ali poškodovanih zaščitnih priprav, delov rezalne naprave ali zatičev. Obrabljena rezila in pritrdilne vijake je dovoljeno zamenjati le v kompletu, da preprečite neravnotežje.
• Bodite previdni pri uporabi orodij z več rezalnimi mehanizmi, ker gibanje enega rezila lahko povzroči vrtenje drugih rezil.
• Uporabljajte izključno nadomestne dele in pribor, ki jih dobavlja in priporoča proizvajalec. Z uporabo drugih nadomestnih delov nemudoma izgubite pravico do uveljavljanja garancije.
• Obrabljene ali poškodovane opozorilne nalepke je treba zamenjati.

Delo z orodjem:

Med delom ne pomikajte nog in rok v bližino vrtečih se delov ali podnje. Nevarnost poškodb!

- Vklopite motor po navodilih in samo takrat, ko so vaše noge v varni razdalji od rezalnih mehanizmov.

SI

• Orodja ne uporabljajte v dežju, slabih vremenskih pogojih, vlažnem okolju ali na mokri trati. Delajte le pri dnevni svetlobi ali dobri osvetlitvi.
• Nikoli ne delajte z orodjem, če ste utrujeni ali niste zbrani oz. če ste pod vplivom alkohola ali zdravil. Vedno si pravočasno vzemite odmor. Ravnajte preudarno.
• Pri delu poskrbite za stabilnost, predvsem na pobočjih. Vedno delajte prečno glede na pobočje, nikoli navzgor ali navzdol. Še posebej bodite previdni, ko na pobočju zamenjate smer vožnje. Nikoli ne delajte na preveč strmih pobočjih.
• Orodje vodite korakoma. Posebej bodite previdni med obračanjem orodja, ko ga vlečete proti sebi ali ko hodite vzvratno.
• Orodje previdno vklopite v skladu s temi navodili za uporabo. Pazite, da bodo vaše noge dovolj oddaljene od vrtečih se rezil.
• Med zaganjanjem ne nagibajte orodja, razen će je to potrebno za zagon v visoki travi. V tem primeru nagnite orodje tako, da potisnete ročaj in s tem nekoliko privzdignete sprednja kolesa orodja. Vedno preverite, da sta obe roki v delovnem položaju, preden ponovno postavite orodje na tla.

Pozor, nevarnost! Rezilo se še vrti. Nevarnost poškodb.

- Travo odstranjujte le, ko orodje povsem miruje.

- Orodja nikoli' ne pustite na delovnem mestu brez nadzora.

- Ne delajte s poškodovanim, nepopolnim ali brez dovoljenja proizvajalca spremenjenim orodjem. Nikoli ne uporabljajte orodja s poškodovanimi varnostnimi pripravami ali ščitniki ali brez varnostnih priprav, kot so priprave za odvracanje in/ali prestrezanje trave.

- Ne preobremenjujte orodja. Delajte samo v navedenem območju moči in ne spreminjajte nastavitve regulatorja na motorju. Za težka dela ne uporabljajte orodij z manjšo močjo. Orodje uporabljajte le v namene, za katere je namenjeno.

- Orodja ne uporabljajte v bližini gorljivih tekočin ali plinov. V primeru neupoštevanja opozoril obstaja nevarnost požara ali eksplozije.

- Izklopite orodje, izvlecite kontaktni ključ in odstranite akumulatorsko baterijo. Prepričajte se, da premični deli mirujejo:

• vedno, ko zapustite orodje in ga ne uporabljate,
• pred čiščenjem ali odstranjevanjem blokad,
• preden se lotite preverjanja ali čiščenja orodja oz. dela na njem in
• če ste' zadeli ob tujek. Preverite, ali je orodje poškodova-

no in po potrebi poskrbite za ustrezno popravilo, preden orodje ponovno zaženete in uporabljate.

• Če se na orodju pojavijo ne- navadno močni tresljaji, ga je treba nemudoma preveriti.
• Poskrbite, da so vse matice, zatiči in vijaki trdno priviti.
• Preverite orodje glede more-bitnih poškodb.

• Poskrbite za ustrezno popravilo poškodovanih delov.

• Nikoli ne pomikajte rok ali nog v bližino vrtečih se delov ali podnje.

• Vedno odstranite tokovno prekinjalo/kontaktni ključ:

• ko zapustite vrtno orodje, pred odstranjevanjem blokad,

• pred preverjanjem ali čiščenjem vrtnega orodja ali pred deli na orodju,
• po trku s tujkom. Nemudoma preverite orodje glede po- skodb in ga po potrebi dajte v popravilo,
• će se na vrtnem orodju pojavijo nenavadno močni tresljaji (orodje je treba takoj preveriti!).

- Med zagonom motorja kosilnice ne nagibajte, razen će jo je treba v ta namen dvigniti. V tem primeru nagnite orodje le toliko, ko je nujno potrebno. Dvignite le stran, ki je obrnjena vstran od upravljavca.

Vzdrževanje in shranjevanje:

- Preden orodje spravite v zaprt prostor, počakajte, da se motor ohladi.

• Pri vzdrževanju rezil upošte-vajte, da je mogoče rezila premikati, tudi ko je napajanje prekinjeno.
• Poskrbite, da so vse matice, zatiči in vijaki trdno priviti in da je orodje pripravljeno za varno delo.
• Orodja ne poskušajte popraviti sami, razen će ste za to ustre-zno usposobljeni. Vsa dela, ki niso navedena v teh navodilih za uporabo, lahko opravijo samo na pooblaščenem servisu.
• Orodje hranite na suhem mestu izven dosega otrok.
• Z orodjem ravnajte skrbno. Nastavki naj bodo vedno čisti in ostri za boljše in varnejše delo. Upoštevajte predpise za vzdrževanje.
• Ko menjate rezalni mehanizem, nosite zaščitne rokavice.
• Redno preverjajte obrabo in deformiranost priprave za prestrezanje trave. Iz varnostnih razlogov zamenjajte obrabljene ali poškodovane dele. Ko nastavljate rezila, bodite še posebno previdni, da si ne priprete prstov med vrteča se rezila in mirujoče dele stroja.
• Preverite, da uporabljajte samo nadomestne rezalne mehanizme, ki jih je odobril proizvaja-lec.

Električna varnost:

- Ne dotikajte se ozemljenih površin, kot so cevi, grelna telesa, štedilniki in hladilniki. Ce je vaše telo ozemljeno, obstaja povečano tveganje električnega udara.

SI

• Električna orodja zaščitite pred dežjem in vlago. Vdor vode v električno orodje poveča tveganje električnega udara.
• Ne uporabljajte pribora, ki ni priporočen s strani PARKSIDE. Ta lahko povzroči električni udar ali požar

Upoštevajte varnostna opozorila in navodila za polnjenje in pravilno uporabo v navodilih za uporabo polnilnika serije Parkside X 20 V Team. Podroben opis postopka polnjenja in druge informacije najdete v ločenih navodilih za uporabo.

Montaža

Montaža cevi in ročaja

1. Nataknite cev (4) na vilice (5) na ohišju (8).
   Nastavek na cevi mora biti vtaknjen v utor na navoju.
   Pazite, da kabel naprave (9) ni stisnjen.

2. Ročno privijte prekrivno matico (3).

3. Nataknite cev z ročajem (1) na cev (4).

Nastavek na cevi mora biti vtaknjen v utor na navoju.

Pazite, da kabel naprave (9) ni stis-njen.

1. Ročno privijte prekrivno matico (3).

Uporaba

Kosilnico je dovoljeno nastavljati le pri ugasnjenem motorju in zaustavljenem rezilu. Obstaja nevarnost telesnih poškodb.

Izklopite orodje, izvlecite kontaktni ključ (11) in počakajte, da se rezilo zaustavi.

Nastavitev višine košnje

Na orodju je na voljo 3 položajev za nastavitev višine košnje

3 - 50 mm - velika višina košnje

2 - 40 mm - srednja višina košnje

1 - 30 mm - majhna višina košnje

1. Pritisnite ročaj za nastavitev višine reza (7) stran od naprave.
2. Nastavite želeno višino reza.
3. Namestite ročaj za nastavitev višine reza (7) nazaj na napravo.

Pravilna višina košnje okrasne trate je pribl. 25–45 mm, uporabne trate pa pribl.45–65 mm.

Za prvo košnjo v sezoni izberite večjo višino košnje.

Upoštevajte lokalne predpise za zaščito pred hrupom.

Vstavljanje/ odstranjevanje akumulatorske baterije

Izklopite orodje, izvlecite kontaktni ključ (11) in počakajte, da se rezilo zaustavi. Obstaja nevarnost telesnih poškodb.

1. Privzdignite pokrov (6) na ohišju naprave.
2. Da vstavite akumulatorsko baterijo (13) v orodje, jo ob vodilu potisnite v aparat. Slišno se zaskoči.
3. Če želite akumulatorsko baterijo (13) odstraniti iz orodja, pritisnite tipko za

sprostitev (12) na akumulatorski bateriji in izvlecite akumulatorsko baterijo.

Vklop in izklop

Če je ročaj (1) v parkirnem položaju (položaj P) ali leži ravno na tleh, naprave ni mo-goče zagnati. Če naprava deluje in ročaj (1) premaknete v enega od obeh položajev, se naprava izklopi. Za ponovno zagon premaknite ročaj (1) v delovni položaj in izvedite spodaj opisani postopek zagona od točke 6.

1. Postvite kosilnico na ravno površino in pred vklopom pazite, da se naprava ne dotika predmetov.

2. Privzdignite pokrov (6) na ohišju naprave.

3. Potisnite napolnjen akumulator (13) vzdolž vodila v napravo. Pri tem se slišno zaskoči.

4. Vtaknite kontaktni ključ (11) v za to predvideno odprtino.

5. Óbrnite kontaktni ključ (11) C.

6. ◆ Primate za ročaj (1) in ga potisnite ■ proti sebi, da vilice (5) prestavite iz ■ parkirnega položaja (P) v delovni ▼ položaj.

Položaji se prikažejo na ohišju (8) ob vilicah (5).

1. Za vklop pritisnite tipko za sprosti- tev (10) in jo držite, medtem ko tipko za zagon (2) potiskate v smeri ročaja (1).

2. Spustite tipko za sprostitev (10).

3. Za izklop spustite tipko za zagon (2).

Po izklopu orodja se rezilo vrti še nekaj sekund. Ne dotikajte se vrtečega se rezila. Obstaja nevarnost telesnih poškodb.

Delo s kosilnico

Redna košnja spodbuja travo k boljšemu tvorjenju travnih listov, hkrati pa plevel odmre. Zato je trata po vsaki košnji gostejša in nastane trata, ki jo lahko enakomerno obremenite.

Prvič kosite približno od aprila dalje, ko je trava visoka 70–80 mm. V obdobju najhitrejše rasti pokosite trato najmanj enkrat tedensko.

• Orodje vedno vodite korakoma v čim bolj ravnih pasovih. Za košnjo brez neobdelanih mest naj se pasovi vedno za nekaj centimetrov prekrivajo.
• Višino košnje nastavite tako, da orodje ne bo preobremenjeno. Sicer se lahko motor poškoduje.
• Na pobočjih vedno delajte prečno na strmino. Še posebej previdni bodite pri hoji vzvratno in vlečenju orodja.
• Po vsaki uporabi očistite orodje, kot je opisano v poglavju „Shranjevanje“.

Po izklopu orodja se rezilo vrti še nekaj sekund. Ne dotikajte se vrtečega se rezila. Obstaja nevarnost telesnih poškodb.

Mulčenje

Pri mulčenju se odrezana trava ne shrani v lovilni košari, temveč se seseklja in porazdeli po trati. Na ta način talni organizmi razgradijo hranilne snovi, ki so v odrezani travi, tako pa hranilne snovi krožijo. Zato je treba trato pri mulčenju bistveno redkeje gnojiti.

Načeloma velja, da je treba trato relativno pogosto pokositi, tako da mulčena trava na trati ostane le v manjših količinah.

SI

Zato je najbolje trato mulčiti najmanj enkrat na teden in kosilnico nastaviti tako, da se mulči samo 40 % celotne višine trate.

Čiščenje/vzdrževanje/shranjevanje

Dela, ki niso opisana v teh navodilih za uporabo, naj opravi pooblaščena servisna služba. Uporabljajte samo originalne dele.

Pri rokovanju z rezilom nosite roka-vice.

Pred vsakim vzdrževanjem in čiščenjem orodja izvlecite kontaktni ključ (12) in počakajte, da se rezilo ustavi. Obstaja nevarnost telesnih poškodb.

Splošna čistilna in vzdrževalna dela

Kosilnice ne škropite z vodo. Sicer obstaja nevarnost električnega udara.

• S čistilno lopatico (14) lahko odstranite ostanke trave s spodnje strani kosilnice, z rezila in okrog njega.
  V ta namen napravo previdno odložite na stran.
  Kosilnico očistite takoj po uporabi.
  Čistilno lopatico (14) lahko za hiter dostop pritrdite na cev ko-

• Poskrbite, da bo orodje vedno čisto. Za čiščenje uporabljajte ščetko ali krpo, ne uporabljajte čistilnih sredstev in topil.

- Po košnji z leseno ali plastično paličico odstranite rastlinske ostanke s koles,

odprtin za prezračevanje in iz predela rezil. Ne uporabljajte trdih ali ostrih predmetov, ki lahko poškodujejo orodje.

• Pred vsako uporabo preverite kosilnico glede vidnih napak, kot so zrahljani, obrabljeni ali poškodovani deli. Preverite, da so vse matice, zatiči in vijaki trdno priviti.

- Preverite, da pokrovi in zaščitne naprave niso poškodovani in da so pravilno nameščeni. Po potrebi jih zamenjajte.

B

Menjava rezila

Ko je rezilo topo, ga lahko na servisu nabrusijo. Če je rezilo poškodovano ali neuravnoteženo, ga je treba zamenjati

1. Izvlecite kontaktni ključ (11) ali vzemite akumulator (13) iz naprave.
2. Obrnite orodje.
3. Nadenite si trdne rokavice in trdno primate nož (14). Odvijte vijak noža (15) z motornega vretena v nasprotni smeri urnega kazalca s pomočjo izvijača (velikosti 13).
4. Rezilo znova vgradite v obratnem vrstnem redu. Pazite, da je rezilo pravilno nameščeno in vijak rezila čvrsto privit.

Shranjevanje

• Kosilnico shranite v parkirnem položaju (P).
• Orodje shranjujte:
• na suhem mestu,
• izven dosega otrok.
• Preden orodje spravite v zaprt prostor, počakajte, da se motor ohladi.
• Če nameravate orodje shraniti za dlje časa (npr. čez zimo), odstranite akumulatorsko baterijo.

Ne jamčimo za škodo, povzročeno z našimi orodji, će je ta nastala zaradi nestrokovnega popravila ali uporabe neoriginalnih delov oz. nenamenske uporabe.

Odstranite akumulator iz naprave in oddajte napravo, pribor in embalažo za predelavo na okolju prijazen način. Napotke za odstranjevanje akumulatorja najdete v ločenih navodilih za uporabo svojega akumulatorja in polnilnika.

Električnih orodij ne odvrzite med mešane odpadke.

• Napravo oddajte pri podjetju, ki se ukvarja z reciklažo.
• V skladu z evropsko Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter prenosu v nacionalno pravo je treba rabljene električne naprave zbirati ločeno in jih reciklirati na okolju primeren način.
  Recikliranje kot druga možnost namesto vračila:
  Lastnik električne naprave je po koncu svojega lastništva dolžan poskrbeti za ustrezno predelavo odpadne naprave kot drugo možnost namesto vračila. V ta namen lahko odpadno napravo odda na zbirališču, ki izvaja odstranjevanje odpadkov v smislu državnega zakona o življenjskih ciklih izdelkov in zakona o ravnanju z odpadki.
  To ne velja za priloženi pribor in pripomočke za odpadne naprave, če nimajo električnih sestavnih delov.

- Če nam svoje odsluženo orodje pošljete, ga odstranimo brezplačno.

Nadomestni deli/Pribor

Nadomestni deli in pribor so na voljo na spletni strani www.grizzlytools.shop

Če imate težave s postopkom naročanja, uporabite obrazec za stik. Če imate dodatna vprašanja, se obrnite na »Service-Center« (glejte stran 181).

Nadomestno rezilo......13700460

Motnje pri delovanju

Težava Možen vzrok Odpravljanje napak
Orodje se ne za-žene	Akumulatorska baterija je prazna ali ni vstavljena	Preverite napolnjenost akumula-torske baterije, po potrebi naj jo popravi električar
	Tipka za sprostitev (10) ali tipka za zagon (2) okvarje-na.	Popravilo naj opravijo na servi-snem centru
	Motor je v okvari
	Trava je previsoka.	Nastavite večjo višino košnje. S pritiskom na ločni ročaj nekoliko privzdignite sprednja kolesa.
Motor je ugasnil Blokada zaradi tujkov Odstranite tujke.
Rezultat dela ni zadovoljiv ali motor težko deluje.	Višina košnje je premajhna. N	Nastavite večjo višino košnje
	Rezila (B 14) so topa.	Rezila dajte nabrusiti ali jih zame-njajte.
	Predel okoli rezil je zamašen.	Očistite orodje
	Rezilo (B 14) je nepravilno nameščeno.	Pravilno vgradite rezilo.
Rezilo se ne vrti.	Trava blokira rezilo (B 14).	Odstranite travo.
	Vijak rezila (B 15) je odvit.	Zategnite vijak rezila.
Neobičajni zvoki ropot ali tresljaji	Vijak rezila (B 15) je odvit.	Zategnite vijak rezila.
	Rezilo (14) je poškodova-no.	Zamenjajte rezilo

1. S tem garancijskim listom «Grizzly Tools GmbH & Co. KG, Stockstädter Straße 20, 63762 Großostheim, Germany» jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izde-lavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemlju Republike Slovenije.
3. Garancijski rok za proizvod je 36 mesecev od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.
4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.
5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.
6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.
7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.
8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

SI

SI	Prevod originalne izjaveo skladnosti CE
S tem potrjujemo, daAkumulatorska kosilnica 20 Vserije PRMHA 20-Li A1Serijska številka 000001 - 052000ustreza veljavnim verzijam zadevnih smernic Evropske unije:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863
Za zagotavljanje skladnosti so bile navedene sledeče usklajene norme, kot tudi nacionalne norme in določila:
EN 60335-1:2012/A2:2019 • EN 60335-2-77:2010 • EN 62233:2008EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021EN 55014-2:1997/A2:2008 • EN IEC 55014-2:2021EN IEC 63000:2018
Dodatno je potrjena skladnost smernice o emisijah hrupa 2000/14/EC:Nivo zvočne močigarantiran: 88 dB(A)izmerjen: 83,5 dB(A)Naveden postopek ocenitve konformnosti.ustrezen dodatku VI / 2000/14/ECRegistriran: Notified Body 0036 · TÜV SÜD Industrie Service GmbH · Westendstrasse 199 · 80686 München · Deutschland
Za izdajo te izjave o skladnosti je odgovoren izključno proizvajalec:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany01.02.2022	[22C]Christian FrankPooblaščena oseba za dokumentacijo
