Terméktípus	Hőmotoros gyepszellőztető
Márka	Scheppach
Modell	SC50Vario
Motor	1 henger, 4 ütem, 212 cm³, 4,0 kW
Üzemanyag	Ólommentes benzin
Üzemanyagtartály űrtartalma	3,6 L
Motorolaj	10W30 / SAE 30, 0,6 L
Munkaszélesség	400 mm
Munkamélység	Folyamatosan állítható +5 mm-től -15 mm-ig
Pengék száma	18
Pengék átmérője	165 mm
Gyűjtőedény űrtartalma	45 L
Súly	38 kg
Hangnyomásszint (LpA)	85,9 dB(A)
Hangteljesítményszint (LWA)	101,2 dB(A)
Rezgés (teljes érték)	7,03 m/s² (bizonytalanság 1,5 m/s²)
Gyújtógyertya típus	F7TC
Engedélyezett használat	Magán gyep, kert és szabadidő (max 10 óra/év)
Funkciók	Gyepszellőztetés és levegőztetés
Karbantartás	Légszűrő 50 óránként, gyújtógyertya 50 óránként, olajcsere minden szezonban
Biztonság	Motorfék, leállító kar, hő- és repeszek elleni védelem
Kopóalkatrészek	Gyepszellőztető tengely, szénkefék
Garancia	Törvényes, hibás alkatrészek ingyenes cseréje

Gyakran ismételt kérdések - SC50Vario SCHEPPACH

Hogyan indítsuk el a SC50Vario gyepszellőztetőt?

Állítsa a kapcsolót ON állásba, nyissa ki a benzin csapot, ha hideg motor, akkor tegye a szivatót 'Choke' állásba, működtesse a motorfék kart és húzza meg élesen az indítókábelt.

Milyen motorolajat használjunk, és hogyan ellenőrizzük a szintet?

Használjon 10W30 vagy SAE 30 olajat. A szintet az olajszintmérő pálcával (11. ábra) ellenőrizze. Töltse a felső jelzésig.

Hogyan állítsuk be a gyepszellőztetési mélységet?

Fordítsa el a mélységállító szerkezetet (11. ábra) folyamatosan +5 mm (szállítás) és -15 mm (munka) között. A 'O' állás ajánlott a levegőztetéshez.

Mikor és hogyan cseréljük a gyepszellőztető tengelyt?

Cserélje ki a tengelyt kopás vagy sérülés esetén. Csavarja ki a hatlapfejű csavarokat, távolítsa el az ellenlemezt, vegye ki a régi tengelyt és helyezze be az újat a nyilak szerint. Viseljen kesztyűt.

Hogyan tisztítsuk a légszűrőt?

Szerelje le a szűrő fedelét (15-16. ábra). Tisztítsa meg a betétet sűrített levegővel vagy kopogtatással. Soha ne használjon benzint vagy gyúlékony oldószert. Szerelje vissza.

A motor nem indul: mit tegyünk?

Ellenőrizze: motorfék kar lenyomva, gyújtógyertya állapota, üzemanyagtartály tele, benzin csap nyitva. Szükség esetén cserélje ki a gyertyát.

Milyen gyakorisággal ajánlott a gyepszellőztetés?

Gyepszellőztessen évente kétszer: tavasszal (április/május) és ősszel (szeptember/október). A levegőztetés 4 hetente végezhető.

Hogyan tároljuk a készüléket télen?

Ürítse ki az üzemanyagtartályt, járassa a motort amíg le nem áll, ürítse ki a meleg motorolajat, vegye ki a gyújtógyertyát és öntsön 20 ml olajat a hengerbe. Tárolja száraz, szellős helyen.

Milyen védőfelszerelést kell viselni?

Viseljen védőszemüveget, hallásvédelmet, kesztyűt, csúszásmentes biztonsági cipőt és hosszú nadrágot. Kerülje a bő ruházatot.

Mit tegyünk, ha a tengely nem forog, miközben a motor jár?

Ez egy szakadt fogazott szíjra utalhat. Ellenőriztesse és cseréltesse ki a szíjat egy engedélyezett szervizzel.

HASZNÁLATI ÚTMUTATÓ SC50Vario SCHEPPACH

A készüléken található szimbólumok magyarázata

	Figyelem! Az üzembe helyezés előtt olvassa el a használati útmutatót.
	Tartsa távol a többi embert (és az állatokat) a veszélyzónától.
	Fontos. Forró alkatrészek. Maradjon megfelelő távolságban.
	Éles munkaeszközök – Megvághatja ujját - Karbantartás előtt húzza le a gyújtógyertyapipát
	Fontos. A kipufogógáz nagyon mérgező, ezért ne üzemeltesse a motort szellözetlen helyiségben.
	Esőben ne végezzen gyepszellőztetést/levegőztetést!
	Viseljen hallásvédőt és védőszemüveget.
	Figyelem, forró felületek - égési sérülés veszélye
	FIGYELEM! Az üzemanyagok tűzveszélyesek és robbanékonyak – égési sérülések veszélye
	Üzembe helyezés előtt töltsön be olajat és üzemanyagot
	Olajszint ellenőrzése
	Szívató be/ki
	Benzincsap nyitva/zárva
	Munkahelyzet - szállítási helyzet (szállító kar)

Tartalomjegyzék: Oldal:

1. Bevezetés 134
2. A készülék leírása....134
3. Szállított elemek 134
4. Rendeltetésszerű használat....134
5. Általános biztonsági utasítások.... 135
6. Müszaki adatok....138
7. Kicsomagolás 139
8. Üzembe helyezés előtt 139
9. Kezelés 139
10. Karbantartás és tisztítás.... 141
11. Tárolás 142
12. Ártalmatlanítás és újrahasznosítás 142
13. Hibaelhárítás.... 142

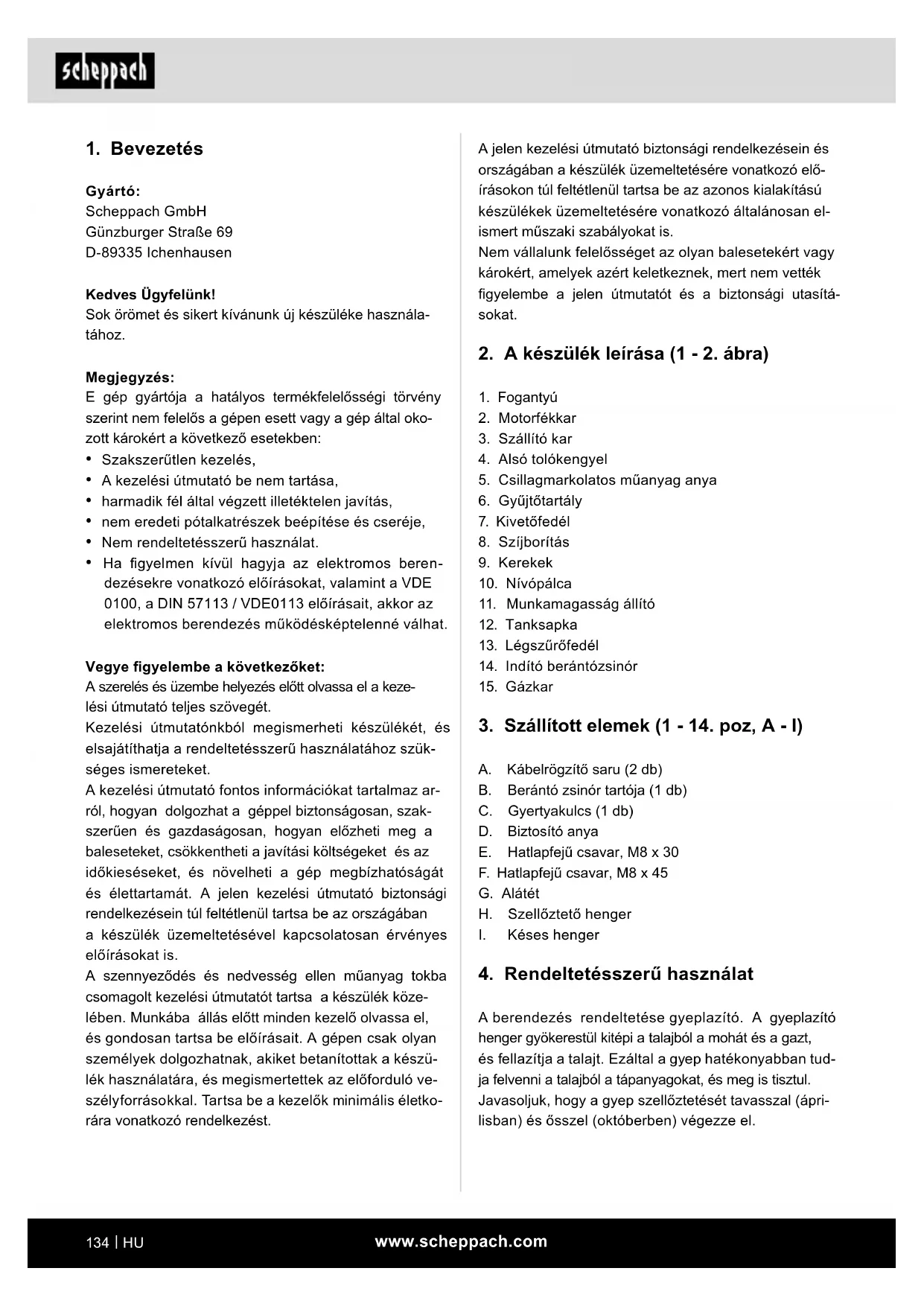

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új készüléke használatához.

Megjegyzés:

E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelös a gépen esett vagy a gép által okozott károkért a következő esetekben:

• Szakszerütlen kezelés,
  • A kezelési útmutató be nem tartása,
• harmadik fél által végzett illetéktelen javítás,
• nem eredeti pótalkatrészek beépítése és cseréje,
• Nem rendeltetésszerű használat.
• Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.

Vegye figyelembe a következőket:

A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét.

Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.

A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait. A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.

A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású készülékek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.

Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.

2. A készülék leírása (1 - 2. ábra)

1. Fogantyú
2. Motorfékkar
3. Szállító kar
4. Alsó tolókengyel
5. Csillagmarkolatos műanyag anya
6. Gyüjtötartály
7. Kivetőfedél
8. Szíjborítás
9. Kerekek
10. Nívópálca
11. Munkamagasság állító
12. Tanksapka
13. Légszűrőfedél
14. Indító berántózsinór
15. Gázkar

3. Szállított elemek (1 - 14. poz, A - I)

A. Kábelrögzítő saru (2 db)
B. Berántó zsinór tartója (1 db)
C. Gyertyakulcs (1 db)
D. Biztosító anya
E. Hatlapfejü csavar, M8 x 30
F. Hatlapfejü csavar, M8 x 45
G. Alátét
H. Szellöztető henger
I. Késes henger

4. Rendeltetésszerű használat

A berendezés rendeltetése gyeplazító. A gyeplazító henger gyökerestül kitépi a talajból a mohát és a gazt, és fellazítja a talajt. Ezáltal a gyep hatékonyabban tudja felvenni a talajból a tápanyagokat, és meg is tisztul. Javasoljuk, hogy a gyep szellőztetését tavasszal (áprilisban) és összel (októberben) végezze el.

A gyeplazító ház körüli és hobbikertekben való magáncélú használatra készült.

A gyeplazító ház körüli és hobbikertekben való magáncélú használata azt jelenti, hogy az éves használat alapvetően nem lépi túl a 10 órát, és túlnyomórészt füves vagy gyepes területek gondozására használják, viszont nem alkalmazzák nyilvános tereken, parkokban, sportlétesítményekben, valamint mezőgazdaságban vagy erdőgazdaságban.

A gyártó által mellékelt használati utasítás betartása a gyepszellőztető rendeltetésszerű használatának felté-tele. A használati útmutató tartalmazza az üzemeltetés, a karbantartás és a javítás feltételeit is.

⚠ Figyelmeztetés! A felhasználó testi épségének veszélyeztetése miatt a gyeplazító nem használható szecskázóként fa- és sövénynyesedékek aprítására. Emellett a gyeplazítót nem szabad motoros kapaként használni a talaj egyenetlenségeinek elsimítására sem, mint amilyen pl. vakondtúrás.

A gyeplazítót biztonsági okokból nem szabad meghajtó berendezésként más munkaeszközökkel vagy bármilyen egyéb szerszámkészlettel használni, kivéve abban az esetben, ha azt a gyártó kifejezetten engedélyezte.

A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.

Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kéziipari vagy ipari hasz- nálatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

5. Általános biztonsági utasítások

Általános biztonsági előírások

Ismerkedjen meg a géppel.

A felhasználói kézikönyvet és a gépen lévő jelöléseket el kell olvasni és meg kell érteni.

Ismerje meg, hogy a gépet hogyan és milyen célokra lehet használni. Tanulmányozza a géppel kapcsolatos potenciális veszélyeket.

Tanulja meg, hogyan kell vezetni és rendeltetésszerű- en kezelni a gépet. Ismerje meg, hogyan lehet gyorsan leállítani vagy kikapcsolni a gépet és a vezérléseket.

A géphez külön mellékelt felhasználói kézikönyvben foglalt összes útmutatást és biztonsági utasítást el kell olvasni és meg kell érteni. Addig ne próbálkozzon a gép kezelésével, míg teljesen meg nem értette a motor helyes kezelését és karbantartását, valamint a baleseti sérülések és/vagy anyagi károk elkerülését.

Munkahelyi biztonság

A motort soha ne indítsa el és ne működtesse zárt helyiségben. A kipufogógázok veszélyesek, mivel szén-monoxidot tartalmaznak, amely egy szagtalan, mérgező gáz.

Csak jól szellőző külső terekben üzemeltesse az egy- séget.

Soha ne működtesse a gépet, ha a látási és fényviszonyok nem kielégítőek. A gépet soha ne működtesse meredek terepen. Mindig a talajjal vízszintesen dolgozzon, soha ne fentről lefelé.

Személyi biztonság

1. Ne üzemeltesse drog, alkohol vagy gyógyszer hatása alatt a gépet, mivel ezek befolyása alatt kevésbé lehet képes a megfelelő kezelésre.
2. Viseljen megfelelő ruházatot. Viseljen hosszú nadrágot, bakancsot és kesztyűt. Ne viseljen laza ruházatot, rövid nadrágot vagy bármilyen ékszert. A hosszú hajat vállmagasságban fogja össze. Ügyeljen arra, hogy a mozgásban lévő alkatrészek ne kaphassák el haját, ruházatát, kesztyűjét. A laza ruházat, az ékszer vagy a hosszú haj beakadhatnak a mozgó alkatrészekbe.
3. Viseljen védőfelszerelést. Mindig ügyeljen szeme védelmére.
4. A megfelelő körülmények között használt védőeszközök, mint például porvédő maszk, munkavédelmi sisak vagy hallásvédő, csökkentik a személyi sérülések kockázatát.
5. Az indítás előtt ellenőrizze a gépet. A leválasztó védőberendezéseket ne távolítsa el, és tartsa megfelelő állapotban. Bizonyosodjon meg arról, hogy az összes anya, csavar, stb. szorosan meg van-e húzva.

6. Semmiképpen ne működtesse a gépet, ha javításra szorul vagy mechanikája meghibásodott.

7. A sérült, hiányos vagy kifogásolható működésű alkatrészeket a gép használata előtt cserélje ki. Elle-nőrizze a tömítettséget. Tartson fenn biztonságos munkakörülményeket a gép számára.

8. Semmiképpen ne manipulálja a védőberendezéseket. Rendszeresen ellenőrizze működésük megfelelőségét.

9. A gépet nem szabad használni, ha nem lehet be- és kikapcsolni a motorkapcsolóval. Az olyan benzinnel működő gép, amely nem vezérelhető a motorkapcsolóval, veszélyes és ki kell cserélni.

10. Az indítás előtt rendszeresen ellenőrizze, hogy a csavarkulcsokat és egyéb szerszámokat eltávolította-e a gépről. A forgó alkatrészen hagyott csavarkulcs vagy egyéb szerszám személyi sérüléseket okozhat.

11. Legyen körültekintő, és józan ésszel használja a gépet.

12. Ne dolgozzon túlságosan előrehajolva. Ne kezelje mezítláb, illetve szandálban vagy hasonló nyitott lábbeliben a gépet. Olyan munkavédelmi cipőt viseljen, amely védi a lábat, és a csúszós felületen jobban megtapad.

13. Folyamatosan ügyeljen a stabilitásra és az egyen- súlyra. Ezáltal a gép jobban kontrollálható, ha vá- ratlan helyzet adódik.

14. Ügyeljen arra, hogy a gép ne induljon el akaratlanul. Biztosítsa, hogy a gép szállítása, valamint a karbantartási és javítási munkálatok előtt a berendezés motorja ki legyen kapcsolva. Ha járó motornál hajtja végre a gép szállítását vagy a karbantartási és javítási munkálatokat, akkor balesetekre kerülhet sor.

15. Ellenőrizze a terepet, ahol a gépet használni fogja, és távolítsa el a köveket, botokat, drótokat, csontokat és minden olyan tárgyat, amelyet az bekaphat és elrepíthet.

16. Ha a készüléket hátsó kivetővel és felfogó szerkezet nélkül, szabadon álló hátsó kerekekkel üzemelteti, akkor teljes szemvédőt kell viselni.

17. Ne üzemeltesse a belső égésű motor zárt helyiségben, ahol felhalmozódhat a veszélyes szénmonoxid.

Biztonság az üzemanyagok kezelése során

⚠ FIGYELMEZTETÉS: A benzin rendkívül gyúl-ékony!

1. Az üzemanyag gyúlékony, és meggyulladás esetén a gözei hirtelen felrobbanhatnak. Az üzemanyagokat megfelelő óvintézkedések mellett alkalmazza, ezzel csökkentve a súlyos személyi sérülések kockázatát.

2. A tartály feltöltését és leengedését tiszta, jól szellőző külső terekben végezze, és használjon megfelelő üzemanyag-gyűjtő tartályt. Ne dohányozzon. A tankolás vagy a gép üzemeltetése során a munkahely közelében tilos szikraképződéssel járó tevékenységet végezni, valamint nyílt lángot vagy egyéb gyújtóforrást használni. A tank feltöltését semmiképpen ne az épületben végezze.

3. A földelt, vezetőképes tárgyakat, például szerszá- mokat tartsa távol a védelem nélküli, feszültség alatt lévő elektromos alkatrészektől és csatlako- zásoktól, a szikraképződés és szikraszétszóródás elkerülése érdekében. A füstgázok és a gözök meggyulladhatnak.

4. A motort mindig kapcsolja ki, és hagyja lehülni a tank feltöltése előtt. Semmiképpen ne távolítsa el a tank fedelét, és ne töltsön be üzemanyagot járó vagy meleg motor esetén. Ne működtesse a gépet üzemanyag-szivárgás esetén.

5. Nyissa fel kissé a tank fedelét, a benne lévő nyomás leeresztéséhez.

6. Ne töltse túl a tankot (kb. 1,5 cm-rel a töltőcsonk alatti szintig, mivel a motor által termelt hő az üzemanyag tágulását okozhatja).

7. A tank és a tartály fedelét helyezze vissza, és törölje le a kiömlött üzemanyagot. A gépet semmiképpen ne működtesse, ha a tank fedele nincs felhelyezve.

8. A kiömlött üzemanyag ne kerüljön gyújtóforrás közelébe. Ne kísérelje meg a motor elindítását, ha kiömlött üzemanyagot lát. Ezzel szemben helyezze át a gépet az érintett területről és kerülje a gyújtóforrásokat, amíg az üzemanyag gözei elpárolognak.

9. Az üzemanyagot csak külön erre a célra gyártott és engedélyezett tartályban tárolja.

10. Az üzemanyagot hűvös, jól szellőző helyen, szikrától, nyílt lángtól és egyéb gyújtóforrástól védve tárolja.

11. Soha ne tárolja az üzemanyagot vagy a feltöltött tartályú gépet olyan épületben, ahol a füstgázok szikrával, nyílt lánggal vagy egyéb gyújtóforrással, például vízforralóval, sütővel, szárítóautomatával vagy hasonlóval kapcsolatba kerülhetnek. Mielőtt a motort egy épületben tárolásra helyezné, hagyja lehűlni.

12. Ha kifolyt a benzin, ne próbálja meg elindítani a motort. Ehelyett távolítsa el a gépet a benzinnel szennyezett területről. Minden gyújtási kísérletet mellőzzön, amíg el nem párologtak a benzingő-zök.
13. Ha megsérül a benzintartály tanksapkája vagy valamelyik másik tanksapka zárja, akkor biztonsági okokból ki kell cserélni.

A gép használatára és ápolására vonatkozó információk

1. Ne emelje fel és ne mozgassa a gépet járó motornál. Ha olyan felületen halad át, melyet nem gyep borít, illetve ha másik megművelendő területre viszi át a gépet, állítsa le a munkaszerszámokat.
2. Ne eröltesse a gép működtetését. Az Ön alkalma- zásához megfelelő gépet válassza. A megfelelő géppel a munkavégzés hatékonyabb és biztonsá- gosabb.
3. Ne módosítsa a motor fordulatszám szabályozójának beállításait, és ne működtesse a motort túl magas fordulatszámon. A fordulatszám szabályozó a maximális üzemi fordulatszám vezérlését végzi, amely a motor számára biztonságos.
4. Ne járassa a motort magas fokozaton, ha éppen nem dolgozik a géppel.
5. Soha ne tegye kezét vagy lábát a forgó alkatrészekre vagy azok alá. Mindig tartsa magát távol a kivetőnyílástól.
6. Kerülje a forró üzemanyaggal, olajjal, füstgázokkal és forró felületekkel való érintkezést. Ne érintse meg a motort és a hangtompítót. Ezek a részek működés közben erősen felforrósodnak. Még a berendezés kikapcsolása után is forrók egy ideig. A karbantartási és beállítási munkák előtt hagyja lehülni a motort.
7. Ha a gép működése szokatlan zajokkal vagy vibrációval jár, azonnal állítsa le a motort, húzza ki a gyújtókábelt, és keresse meg az okot. A szokatlan zajok és vibrációk alapvetően figyelmeztető jelek.
8. Csak a gyártó által engedélyezett csatlakozókat és tartozékokat használjon.

Ennek az előírásnak a figyelmen kívül hagyása személyi sérüléseket vonhat maga után.

1. Tartsa karban a gépet. Ellenőrizze, hogy az alkatrészek mozgás közben megfelelően állnak-e, illetve nem blokkoltak-e. Ellenőrizze, hogy nincs-e törött alkatrész, vagy hogy nem áll-e fenn olyan állapot, amely a gép működését befolyásolhatja. Sé-rülés esetén javítsa meg a gépet használat előtt. Számos baleset a nem megfelelően karbantartott felszerelések miatt következik be.
2. A tüzveszély csökkentése érdekében tartsa fütöl, levelektöl, felesleges zsírtól és rozsdakérgektöl mentesen a motort és a hangtompítót.
3. A vágószerszámokat tartsa éles és tiszta állapotban. A szakszerűen karbantartott éles vágószerszámok kevésbé blokkolnak és könnyebben irányíthatók.
4. A gépet semmiképpen ne öntse le vagy permetezze be vízzel vagy egyéb folyadékkal. A kormányrészt tartsa szárazon, tisztán és lerakódásoktól mentesen. Minden használat után végezzen tisz-títást.
5. Tartsa be az üzemanyagok, az olaj és hasonlók szabályszerű ártalmatlanítására vonatkozó kör- nvezetvédelmi törvényeket és előírásokat.
6. Ügyeljen arra, hogy az üzemen kívül helyezett gépet gyerekek ne érhessék el, tovább nem megengedett, hogy a gépet olyan személyek kezeljék, akik nem ismerik a gépet és ezeket az útmutatásokat. Veszélyes lehet, ha a gépet nem megfelelő képzettséggel használja.
7. Ha sérült a hangtompító, le kell cserélni.
8. Használat előtt minden esetben ellenőrizze szemrevételezéssel, hogy a munkaszerszámok lés a csapszegek nem használódtak-e el, vagy nem sérültek-e. A kiegyensúlyozatlanság elkerülése érdekében az elhasználódott vagy sérült munkaszerszámokat és csapszegeket csak készletben szabad cserélni. A géppel csak nappali fényben vagy megfelelő mesterséges megvilágítás mellett dolgozzon.
9. Lehetőleg kerülje a készülék használatát nedves füben, vagy legyen különösen óvatos, hogy elke-rülje az elcsúszást.
10. A gépet csak lépéstempóban vezesse.
11. Lejtős terepen átlósan dolgozzon, soha ne felfelé vagy lefelé.
12. Legyen különösen óvatos, ha a lejtős terepen irányt változtat.
13. Ne dolgozzon a készülékkel túl meredek leitön.

14. Legyen különösen óvatos, ha a géppel megfordul, vagy amikor maga felé húzza.

15. Soha ne használja a gépet sérült vagy hiányzó vé-dőberendezésekkel, pl. terelőlapok és/vagy felfo-gó szerkezet nélkül.

16. Mielött elindítja a motort, válassza le az összes munkaszerszámot és meghajtást.
17. Óvatosan működtesse az indítókart, a gyártó megjegyzéseinek megfelelően. Ügyeljen arra, hogy lába kellő távolságban legyen a munkaszerszám(ok)tól.
18. A motor indításakor vagy járatásakor ne billentse meg a gépet, kivéve, ha a folyamat során meg kell emelnie a gépet. Ebben az esetben csak annyira billentse meg, amennyire feltétlenül szükséges, és csak a kezelőtöl távolabb eső oldalát emelje meg.
19. Ne indítsa el a motort, ha a kivető csatorna előtt áll.
20. Amikor kijáratja a motort, zárja el a fojtó csappantyút, ha a motor benzin-elzáró csappal rendelkezik, akkor azt a talajlevegőztetés és gyepszelőztetés végeztével el kell zárni.

21. Állítsa le a motort, húzza le a gyertyapipát, és akkumulátorról indítható gépeken vegye ki a gyújtás-kulcsot is:

22. ha a gépet elhagyja

23. mielött utántölti az üzemanyagot

24. Állítsa le a motort, húzza le a gyertyapipát, és akkumulátorról indítható gépeken vegye ki a gyújtás-kulcsot is:

25. mielött megszünteti a torlaszokat vagy a kivető csatorna eltömödéseit,

26. mielött ellenőrzést, tisztítást vagy egyéb munkálatokat végez a gépen,
27. ha idegen testet talál. Vizsgálja meg a gépet, hogy nem sérült-e, és végezze el rajta a szükséges javításokat, mielőtt újra beindítja és dolgozni kezd vele,
28. ha a gép szokatlanul erősen rázkódni kezd (azonnal vizsgálja meg)

Javítási utasítások

Tisztítás, javítás, ellenőrzés vagy beállítás előtt kapcsolja le a motort, és bizonyosodjon meg róla, hogy a gép minden mozgó alkatrésze leállt.

Húzza ki a gyújtókábelt, és helyezze el a gyújtógyertyától távol, ezzel elkerülve a véletlen beindítást.

A gép karbantartását képzett személyzettel végeztesse, kizárólag eredeti pótalkatrészek használatával. Ezzel biztosítható, hogy a gép biztonsága fennmaradjon.

6. Műszaki adatok

Motortípus Egyhengeres; négyütemű

Lökettérfogat 212 cm3
M a x .motorteljesítmény	4,0 kW
Üzemi fordulatszám 3400 min	-1
Üzemanyag Ólommentes benzin
Tartály térfogata 3,6 l
Motorolaj 10W 30 / SAE 30
Gyújtógyertya F7TC
Tartály térfogata / olaj 0,6 l
Mélységbeállítás +5 / -15
Munkaszélesség 400 mm
Kések száma	18
Kés átmérője	165
A gyűjtőtartály térfogata	45 l
Tömeg	38 kg

A müszaki változtatás jogát fenntartjuk!

Információk a vonatkozó szabványok szerint mért zaj-képződési értékekhez:

Hangnyomásszint L _pA = 85,9 dB(A)

Hangteljesítményszint L _wA = 101,2 dB(A)

K_pA mérési bizonytalanság = 3,43 dB(A)

Viseljen hallásvédőt.

A zaj következtében hallásvesztésre kerülhet sor.

Vibráció:

Rezgés, A _hv (bal/jobb) = 7,03 m/s ^2

K_pA mérési bizonytalanság = 1,5 m/s ^2

Csökkentse minimális szintre a zajképződést és a vibrációt!

• Csak kifogástalan állapotban lévő eszközöket használjon.
• Rendszeresen végezze el a készülék karbantartását és tisztítását.
• Munkamódszerét igazítsa a készülékhez.
• Ne terhelje túl a készüléket.
• Szükség szerint ellenőriztesse a készüléket.
• Kapcsolja ki a készüléket, ha nem használja.
• Viseljen kesztyüt.

7. Kicsomagolás

⚠️ Figyelem!

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.

8. Üzembe helyezés előtt

Összeszerelés

Figyelem!

Az üzembe helyezés előtt feltétlenül szerelje ösz- sze teljesen a készüléket!

A vezetőrúd felszerelése (3 - 9. ábra)

• Szerelje fel az alsó tolókengyelt (4) a 3 + 4. ábrán látható módon. Rögzítse a kengyelt négy darab hatlapfejű csavarral (E, F), két alátéttel (G), két műanyag csillaganyával (5) és két biztosító anyával (D).
• Kösse össze a felső tolókengyelt (fogantyú) (1) az alsó tolókengyellel (4). Ehhez használja a két műanyag csillaganyát (5) a hozzájuk tartozó hatlapfejű csavarokkal (F) és alátétekkel (G) (5 + 6. ábra)
• Rögzítse a berántó zsinór tartóját (B) a kormányrúd jobb oldalára a 7. ábrán látható módon.
• Rögzítse a kábeleket a tolókengyelen lévő két kábelcsíptetővel (A). (8. + 9. ábra)

Gyűjtőtartály felszerelése (10 - 11. ábra)

- Emelje fel a kivetőfedelet (11. ábra / 7. poz.) az egyik kezével, és akassza be felülröl a gyűjtőtartályt (11. ábra / 6. poz.) a másik kezével a markolatnál fogva. Figyelem! A gyűjtőtartály beakasztását leállított motornál kell végezni, a henger nem foroghat!

A gyeplazító magasságának beállítása (12. ábra)

A lazítási mélységet a mélységbeállítóval (11) kell beállítani. Ehhez fordítsa el a mélységbeállítót (11) kissé balra vagy jobbra, hogy beállítsa a kívánt munkamélységet. A mélységbeállítás 0 és -15 mm között fokozatmentesen állítható.

Ha a szállító kar (3) szállítási helyzetben áll, a kés nem ér a talajhoz.

FIGYELEM: A henger érintés nélküli helyzetbe állításához vigye a szállító kart (3) (12. ábra) szállítási helyzetbe. A gyepszellőztetőt a gyepszellőztetési / levegőztetési műveleten kívül mindig csak szállítási helyzetben mozgassa.

A gyepszellőztető henger magasságának beállítása

A kifogástalan működés biztosítása érdekében, és a szellőztető henger sérüléseit elkerülendő a szellőztető henger csak „O” állásban használható.

A henger cseréje (19 - 23. ábra)

FIGYELEM! Feltétlenül viseljen kesztyüt!

Távolítsa el a hatlapfejű csavarokat és az ellentartó lapot. A hengert ennél a végénél fogva emelje meg. Húzza ki a hengert a négyszögletű hajtóidomból a nyíl irányában.

Tolja be az új hengert a négyszögletű hajtóidomba a nyíl irányában, majd nyomja bele a tartójába. A henger a hatlapfejű csavarokkal rögzíthető vissza a házra.

9. Kezelés

⚠️ Figyelem!

A motort olaj nélkül szállítjuk. Az üzembe helyezés előtt ezért feltétlenül töltse fel olajjal. A motor olajszintjét minden munka előtt ellenőrizze.

A berendezés elindítása

A motor az akaratlan működésbe lépés elkerülésére motorfékkel van ellátva (1. ábra, 1. tétel), amelyet üzem közben mindig működtetni kell, különben a motor leáll.

Figyelem: Amikor elengedi a motorfékkart, annak viszsza kell állnia a kiindulási pozíciójába, és a motornak le kell állnia. Ha ez nem történik meg, a berendezést nem szabad használni.

1. Állítsa a főkapcsolót „ON” kapcsolási helyzetbe (14. ábra / a poz.), és ezután nyissa ki a benzincsapot (c poz.). Ehhez állítsa a csapot „BE” állásba.
2. Állítsa a szivatókart (14. ábra / b poz.) „Szívató” állásba. Megjegyzés: A szívatásra a meleg motor újbóli indítása esetén nincs szükség.
3. Működtesse a motorfékkart (13. ábra), és húzza meg erősen az indító berántózsinórt (14. ábra), amíg a motor be nem indul.
4. Rövid ideig melegítse be a motort, majd állítsa a szivatókart (14. ábra / b poz.) „RUN” állásba.
5. Állítsa a szállító kart (3) munkahelyzetbe

Figyelem: A berántót először mindig lassan húzza ki, míg ellenállást nem érez, majd ezután rántsa meg gyorsan az indításhoz. Az indító berántózsinórt a sikeres indítás után ne engedje visszahúzódni

Figyelem: Ne indítsa be a motort, ha a szállító kar (3) munkaállásban van!

Figyelem: A gyepszellőztető henger forog, ha motort elindította.

Figyelem! Soha ne nyissa fel a kivetőfedelet, ha a motor még jár. A járó henger sérüléseket okozhat. Mindig gondosan rögzítse a kivetőfedelet. A húzórugó vissza-csapja a „Zár” pozícióba!

A vezetőfogantyú által adott biztonsági távolságot a ház és a kezelő között folyamatosan tartsa be. Ha emelkedőn vagy lejtőn dolgozik vagy irányt változtat, legyen különösen óvatos. Ügyeljen rá, hogy biztosan álljon a lábán, viseljen csúszásbiztos, barázdált talpú cipőt és hosszú nadrágot. Lejtős terepen mindig átló-san dolgozzon.

15 fokosnál erősebb lejtőkön a gyeplazítót biztonsági okokból nem szabad használni. Különösen óvatosan járjon el ha hátrafelé mozgatja vagy húzza a berendezést, botlásveszély!

Fordulatszám beállítása (1. ábra)

A fordulatszám a gázkarral (15) állítható. Azt javasoljuk, hogy magas fordulatszámon dolgozzon.

Gyepet szellőztetni

A gyep szellőztetése során a gyepszellőztető kése felsérti a gyep felületét és a gyepszönyeget. Ezáltal a gép eltávolítja a mohát, a mulcsot és a gazt, és átvágja a felületen fekvő hajszálgyökereket.

Ezáltal a levegő, a fény, a víz és a tápanyagok is-mét jobban eljutnak a gyep gyökereihez, amely ettől jobban és dúsabban nő. A hajszálgyökerek átvágása emellett serkenti a gyep növekedését is. Ez javítja a gyep ellenálló képességét.

Gyepet szellőztetni évente legfeljebb két alkalommal ajánlott.

Ideális esetben áprilisban/májusban és szeptemberben/októberben.

A gyeppel borított felületet a gyepszellőztetés után trágyázza meg és öntözze, mert ez még jobb eredményekhez vezet.

Levegőztetés

A levegőztetés során a levegőztető henger eltávolítja a felületen összetapadt mulcsot és mohát, és megszabadítja a gyepet a betapadt fűmaradéktól. Ezáltal a levegő, a fény, a víz és a tápanyagok ismét jobban eljutnak a gyep gyökereihez, amely ettől jobban és dúsabban nő. A levegőztetés kíméletesebb a gyeppel szemben, mint a tulajdonképpeni gyepszellőztetés, ám nem is annyira hatékony. A gyepet évente akár több alkalommal is (kb. 4 hetente) meg lehet levegőztetni.

A helyes munkavégzésre vonatkozó információk

A munkát a területek átfedésével ajánlott végezni. Hogy vágás után a gyep minél egyenletesebb legyen, a lehető legegyenesebb pályán vezesse a berendezést. Ennek során a pályák mindig fedjék egymást néhány centiméterrel, hogy ne maradjanak ki sávok. A gyep szellőztetését először hosszanti irányban, majd második lépésként keresztirányban végezze, így sakktábla-mintázatot hozva létre rajta.

Ha munka közben fümaradékot lát, akkor ürítse ki a gyűjtőtartályt. Figyelem! A gyűjtőtartály kivétele előtt kapcsolja ki a motort, és várja meg, amíg a henger leáll!

A gyep szellőztetése után vesse újra a kopár vagy fűvel gyéren benött területeket.

A gyűjtőtartály kiakasztásához egyik kezével emelje meg a kivetőfedelet, másik kezével vegye ki a felfogózsákot! A gyep lazításának gyakorisága alapvetően a fű növekedési mértékétől és a talaj keménységétől függ. Tartsa tisztán a berendezés alsó részét, és feltétlenül távolítsa el a rátapadt földet és füvet. A lerakódások megnehezítik az indítási folyamatot és károsan befolyásolják a minőséget. Lejtős terepen a pálya átlós legyen. Mielött bármilyen ellenőrzést végez a hengeren, állítsa le a motort.

Figyelem! A henger a motor kikapcsolása után még néhány másodpercig tovább forog. Soha ne kisérelje meg leállítani a hengert. Ha a mozgó henger akadályba ütközik, állítsa le a készüléket, és várja meg, amíg a henger teljesen leáll. Ezután ellenőrizze a henger állapotát. Ha sérülést tapasztal, cserélje ki.

10. Karbantartás és tisztítás

Tisztítás

• A védőberendezéseket, levegőnyílásokat és a motorházat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. A készüléket törölje le tiszta ronggyal, vagy fúvassa ki alacsony nyomású sűrített levegővel.
• Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg.
• Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.
• A tűzveszély elkerülése érdekében tartsa a motort, a kipufogót és az üzemanyagtartály környékét fűtől, szalmától, mohától és falevéltől mentesen, és ügyeljen a kijutó zsírra.

Karbantartás

• Az elhasználódott vagy sérült késes hengert szakemberrel cseréltesse ki.
• Gondoskodjon arról, hogy az összes rögzítőelem (csavar, anya, stb.) megfelelően meg legyen húzva, mert így tud biztonságosan dolgozni a gyeplazítóval.
  • A gyeplazítót száraz helyen tárolja.
• A hosszú élettartam érdekében az összes csavarkö- tést, valamint a kerekeket és a tengelyeket is meg kell tisztítani és be kell olajozni.
• A gyeplazító rendszeres ápolása nem csak a tartósság és a teljesítmény fenntartásának záloga, hanem hozzájárul a gyep alapos és egyszerű fellazításához is.
• Az idény végén végezze el a gyelazító általános felülvizsgálatát, és távolítsa el a felgyült lerakódásokat. Az idény kezdetén mindig feltétlenül ellenőrizze a gyelazító állapotát. Ha a készüléken javítást kell végezni, forduljon vevőszolgálatunkhoz.
• Rendszeresen ellenőrizze, hogy a felfogó szerkezet nem kopott-e, illetve nem sérültek-e egyes alkatrészei.
• Rendszeresen vizsgálja meg a gépet, és a biztonság kedvéért cserélje le az elhasználódott vagy sérült alkatrészeit.

- Ha le kell ürítenie az üzemanyagtartályt, akkor ezt a szabadban végezze. A leeresztett üzemanyagot kifejezetten üzemanyag tárolására szolgáló edényben tárolja, vagy ártalmatlanítsa különös gondossággal.

A levegőszűrő karbantartása

Ha szennyezett a levegőszűrő, kevesebb levegő jut a porlasztóba, és csökken a motor teljesítménye. Ezért a rendszeres ellenőrzés elengedhetetlen. A légszűrőt 50 üzemóránként ellenőrizni kell, és szükség esetén meg kell tisztítani. Nagyobb portartalmú levegő esetén a levegőszűrőt többször ellenőrizze.

• Szerelje ki a légszüröt a 15 + 16. ábrán látható módon.
• A levegőszűrőt sürített levegővel vagy kiporolással tisztítsa meg.
• Az összeszerelés fordított sorrendben történik

Figyelem: A légszűrőt soha ne tisztítsa benzinnel vagy gyúlékony gyúlékony oldószerekkel.

A gyújtógyertya karbantartása/cseréje

Először 10 üzemóra után ellenőrizze, hogy a gyújtógyertya nem szennyezett-e, és szükség esetén tisztít-sa meg rézszörű kefével. A gyújtógyertya karbantar-tását ezután 50 üzemóránként végezze.

• Csavaró mozdulattal húzza le a gyertyapipát (17. ábra).
  • Vegye ki a gyújtógyertyát gyertyakulccsal (18. ábra).
• Az összeszerelés fordított sorrendben történik.

Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: Szénkefék, levegőztető henger

* nem szerepel kötelezően a szállított elemek között!

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

11. Tárolás

A készülék tárolásának előkészítése Figyelmezte- tő megjegyzés: A benzint ne távolítsa el zárt he- lyiségben, tűz közelében vagy dohányzás közben. A gázgőzök robbanáshoz vezethetnek, vagy tüzet okozhatnak.

1. A benzintartályt egy benzinleszívó szivattyúval ürítse ki.
2. Indítsa el a motort, és hagyja járni mindaddig, amíg a maradék benzin is elhasználódik.
   ⚠ FIGYELMEZTETÉS: A gépet soha ne tárolja feltöltött benzintartállyal olyan épületben, ahol a benzingőz nyílt lánggal vagy szikrával kerülhet érintkezésbe!
3. Minden szezon után végezzen olajcserét. Ehhez távolítsa el a régi motorolajat a meleg motorból, és töltsön be újat.
4. Távolítsa el a gyújtógyertyát a hengefejról. Egy olajkannával töltsön kb. 20 ml olajat a hengerbe. Lassan húzza meg az indítófogantyút, úgy hogy az olaj a hengert belülről védje. Csavarja vissza a gyújtógyertyát.
5. Tisztítsa meg a henger hütöbordáit és a házat.
6. Tisztítsa meg a teljes készüléket, ezzel ápolva a festékréteget.
7. A berendezést jól szellőző helyen tárolja.

A berendezés előkészítése szállításra

1. A benzintartályt egy benzinleszívó szivattyúval ürítse ki.
2. Hagyja járni a motort mindaddig, amíg a maradék benzin is elhasználódik.
3. A motorolajat meleg motornál eressze le.
4. Távolítsa el a gyertyapipát a gyújtógyertyáról.
5. Tisztítsa meg a henger hűtőbordáit és a házat.
6. Szükség esetén szerelje ki a tolókengyelt. Ügyeljen arra, hogy a berántózsinór ne törjön meg.

12. Ártalmatlanítás és újrahasznosítás

A készülék olyan csomagolásban található, amely megakadályozza a szállítás közbeni sé- rüléseket. Ez a csomagolás nyersanyag, így újra felhasználható vagy a nyersanyag-körfor- gásba visszaforgatható. A készülék és annak tartozékai különböző anyagokból állnak, pl.

fémböl és műanyagokból. A hibás alkotóelemeket juttassa el az újrahasznosító helyekre. Érdeklődjön a szakkereskedésben vagy a helyi önkormányzatnál!

13. Hibaelhárítás

Üzemzavar Lehetséges ok Megoldás
A motor nem indul be	Nem nyomta le a motorfékkart	Nyomja meg a motorfékkart
	Meghibásodott a gyújtógyertya.	Cserélje ki a gyújtógyertyát
	Üres az üzemanyagtartály Töltsön be üzemanyagot
	Zárva van a benzincsap Nyissa ki a benzincsapot
Csökken a motor teljesítménye	Túl kemény a talaj Helyesbítse a gyeplazító magasságát
	Eltömődött a gyeplazító háza	Tisztítsa meg a házat
	Túlságosan kopott a kés	Cserélje le a kést
Nem megfelelő a gyepszellőztetés minősége	Elkopott a kés	Cserélje le a kést
	Helytelen a gyeplazítás magassága	Helyesbítse a gyeplazító magasságát
A motor jár, de a késes henger nem forog	Elszakadt a fogasszij	ellenőriztesse a vevőszolgálat szervizével

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az

alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Garancija HR
