SC50Vario - Ilmankäsittelijä SCHEPPACH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lämpöraappa
Merkki	Scheppach
Malli	SC50Vario
Moottori	1-sylinterinen, 4-tahti, 212 cm³, 4,0 kW
Polttoaine	Lyijytön bensiini
Polttoainesäiliön tilavuus	3,6 L
Moottoriöljy	10W30 / SAE 30, 0,6 L
Työleveys	400 mm
Työsyvyys	Jatkuvasti säädettävä +5 mm - -15 mm
Terien lukumäärä	18
Terien halkaisija	165 mm
Keräyssäkin tilavuus	45 L
Paino	38 kg
Äänenpainetaso (LpA)	85,9 dB(A)
Äänitehotaso (LWA)	101,2 dB(A)
Tärinä (kokonaisarvo)	7,03 m/s² (epävarmuus 1,5 m/s²)
Sytytystulpintyyppi	F7TC
Sallitut käyttötavat	Yksityinen nurmikko, puutarha ja vapaa-aika (max 10 t/vuosi)
Toiminnot	Raappaus ja ilmastus
Huolto	Ilmansuodatin 50 h välein, tulppa 50 h välein, öljynvaihto joka kausi
Turvallisuus	Moottorijarru, pysäytysvipu, lämpösuojat ja roiskeiden esto
Kulutusosat	Raappausakseli, hiiliharjat
Takuu	Lain mukainen, vialliset osat vaihdetaan ilmaiseksi

Usein kysytyt kysymykset - SC50Vario SCHEPPACH

Miten käynnistän SC50Vario-raappaimen?

Aseta kytkin ON-asentoon, avaa polttoainehana, aseta kuristin "Choke"-asentoon jos moottori on kylmä, käytä moottorijarrun vipua ja vedä napakasti käynnistysnarusta.

Mitä moottoriöljyä käytetään ja miten tarkistan tason?

Käytä öljyä 10W30 tai SAE 30. Taso tarkistetaan öljyn mittatikkulla (osa 11). Täytä ylämerkkiin asti.

Miten säädän raappaussyvyyden?

Kierrä syvyydensäätölaitetta (osa 11) jatkuvasti +5 mm (kuljetus) - -15 mm (työ). Asento "O" on suositeltu ilmastukseen.

Milloin ja miten vaihdan raappausakselin?

Vaihda akseli kulumisen tai vaurioiden sattuessa. Irrota kuusiokoloruuvit, poista vastalevy, ota vanha akseli ulos ja aseta uusi nuolten mukaisesti. Käytä suojakäsineitä.

Miten puhdistan ilmansuodattimen?

Irrota suodattimen kansi (kuva 15-16). Puhdista elementti paineilmalla tai naputtelemalla. Älä koskaan käytä bensiiniä tai syttyvää liuotinta. Kokoa takaisin.

Moottori ei käynnisty: mitä teen?

Tarkista: moottorijarrun vipu painettuna, sytytystulppa kunnossa, polttoainesäiliö täynnä, polttoainehana auki. Vaihda tulppa tarvittaessa.

Mikä on suositeltu raappaustiheys?

Raappaa kaksi kertaa vuodessa: keväällä (huhti-/toukokuu) ja syksyllä (syys-/lokakuu). Ilmastusta voidaan tehdä 4 viikon välein.

Miten säilytän laitteen talvella?

Tyhjennä polttoainesäiliö, käytä moottoria loppuun, tyhjennä lämmin moottoriöljy, poista sytytystulppa ja kaada 20 ml öljyä sylinteriin. Säilytä kuivassa ja ilmavassa paikassa.

Mitä suojavarusteita käytän?

Käytä suojalaseja, kuulosuojaimia, suojakäsineitä, turvakenkiä ja pitkiä housuja. Vältä löysiä vaatteita.

Mitä teen, jos akseli ei pyöri vaikka moottori käy?

Tämä voi viitata katkenneeseen hammashihnaan. Anna hihnan tarkastaa ja vaihtaa valtuutetussa huollossa.

KÄYTTÖOHJE SC50Vario SCHEPPACH

Laitteessa olevien symbolien selitys

	Huomio! Lue käyttöohje ennen käyttöönottoa.
	Pidä kolmannet osapuolet (ihmiset ja eläimet) kaukana vaara-alueesta.
	Tärkeää. Kuumia osia. Pidä riittävä etäisyys.
	Terävät työkalut – Varo sormiasi ja varpaitasi – Irrota sytytystulppapis-tokkeet ennen huoltoa
	Tärkeää. Pakokaasut ovat erittäin myrkyllisiä, älä siksi käytä moottoria tuulettamattomissa tiloissa.
	Älä ilmaa/tuuleta sateella!
	Käytä kuulosuojaimia ja silmäsuojamia.
	Huomioi kuumat pinnat - palovammojen vaara
	HUOMIO! Käyttöaineet ovat palovaarallisia ja räjähdysherkkiä - palo-vammojen vaara
	Täytä öljyä ja polttoainetta ennen käyttöönottoa
	Tarkasta öljytaso
	Rikastin päällä / pois päältä
	Bensiinihana auki/suljettu
	Työasento – Kuljetusasento (kuljetusvipu)

Sisällysluettelo: Sivu:

1. Johdanto 98
2. Laitteen kuvaus....98
3. Toimituksen sisältö 98
4. Määräystenmukainen käyttö 98
5. Yleiset turvallisuusohjeet....99
6. Tekniset tiedot....102
7. Purkaminen pakkauksesta 102
8. Ennen käyttöönottoa.... 102
9. Käyttö....103
10. Huolto ja puhdistus 104
11. Varastointi 105
12. Hävittäminen ja kierrätys.... 105
13. Ohjeet häiriöiden poistoon.... 106

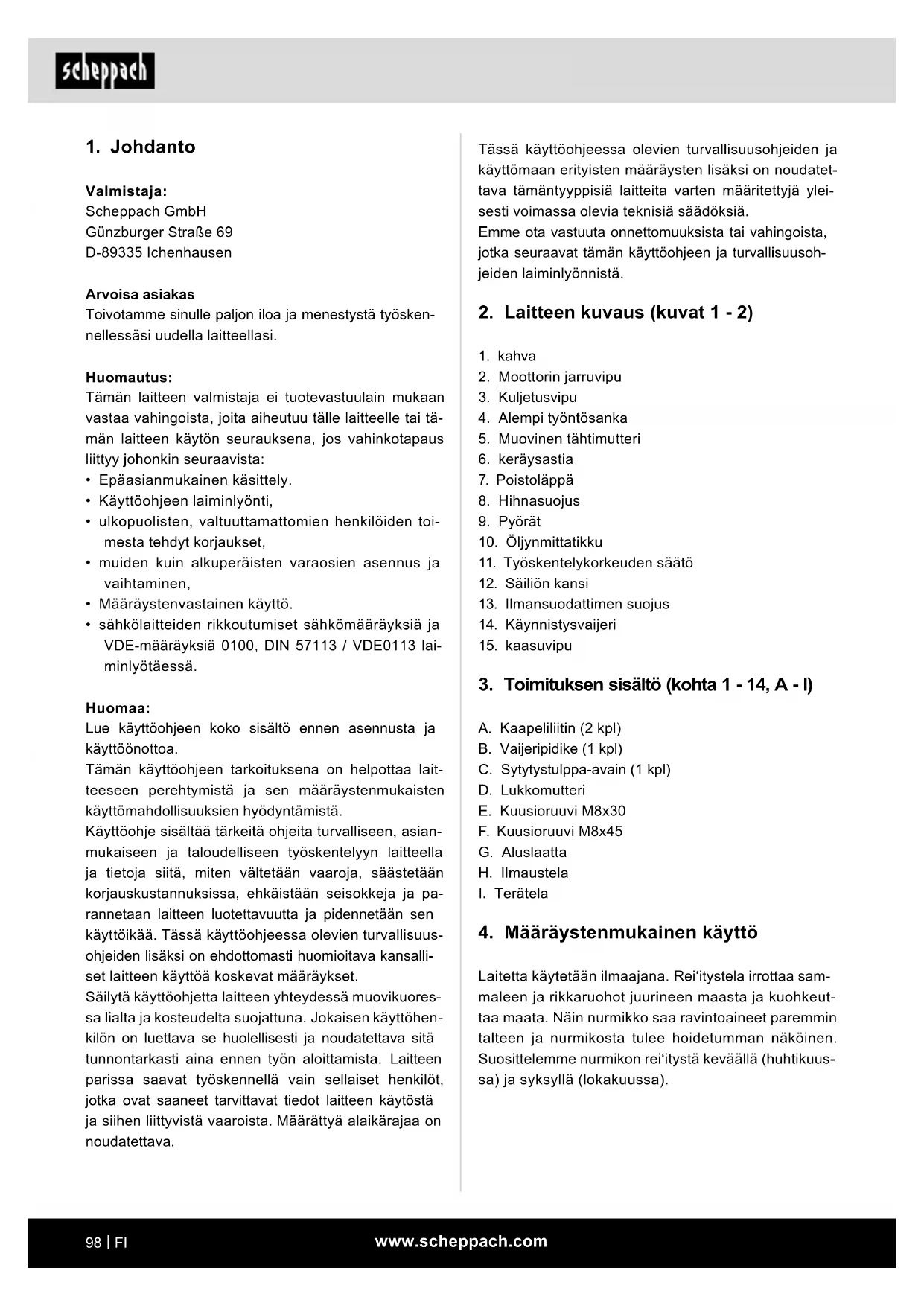

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• Epäasianmukainen käsittely.
  • Käyttöohjeen laiminlyönti,
• ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,

- muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,

- Määräystenvastainen käyttö.

- sähkölaitteiden rikkoutumiset sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 laiminlyötäessä.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuores- sa lialta ja kosteudelta suojattuna. Jokaisen käyttöhen- kilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaan erityisten määräysten lisäksi on noudatettava tämäntyyppisiä laitteita varten määritettyjä yleisesti voimassa olevia teknisiä säädöksiä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuvat 1 - 2)

1. kahva
2. Moottorin jarruvipu
3. Kuljetusvipu
4. Alempi työntösanka
5. Muovinen tähtimutteri
6. keräysastia
7. Poistoläppä
8. Hihnasuojus
9. Pyörät
10. Öljynmittatikku
11. Työskentelykorkeuden säätö
12. Säiliön kansi
13. Ilmansuodattimen suojus
14. Käynnistysvaijeri
15. kaasuvipu

3. Toimituksen sisältö (kohta 1 - 14, A - I)

A. Kaapeliliitin (2 kpl)
B. Vaijeripidike (1 kpl)
C. Sytytystulppa-avain (1 kpl)
D. Lukkomutteri
E. Kuusioruuvi M8x30
F. Kuusioruuvi M8x45
G. Aluslaatta
H. Ilmaustela
I. Terätela

4. Määräystenmukainen käyttö

Laitetta käytetään ilmaajana. Rei'itystela irrottaa sammaleen ja rikkaruohot juurineen maasta ja kuohkeuttaa maata. Näin nurmikko saa ravintoaineet paremmin talteen ja nurmikosta tulee hoidetumman näköinen. Suosittelemme nurmikon rei'itystä keväällä (huhtikuussa) ja syksyllä (lokakuussa).

Ilmaaja on tarkoitettu vain yksityiseen käyttöön koti- ja harrastepuutarhassa.

Yksityiseen käyttöön koti- ja harrastepuutarhoissa tarkoitetuksi ilmaajaksi katsotaan sellaiset, joita käytetään vuosittain korkeintaan 10 tuntia ja joita käytetään ensisijaisesti nurmi- tai ruohoalueiden hoitoon, mutta ei kuitenkaan julkisissa paikoissa, puistoissa, urheilupuistoissa eikä maa- ja metsätaloudessa.

Tuotteen mukana toimitetun valmistajan käyttöohjeen noudattaminen on edellytyksenä ilmaajan määräystenmukaiselle käytölle. Käyttöohje sisältää käyttöä, huoltoa ja kunnossapitoa koskevat ohjeet.

⚠ Varoitus! Ilmaajaa ei saa käyttää puiden ja pensaiden oksien silppuamiseen käyttäjälle aiheutuvan loukkaantumisvaaran vuoksi. Ilmaajaa ei myöskään saa käyttää jyrsimenä eikä maassa olevien kohoumien, kuten myyränkolojen, tasoittamiseen.

Turvallisuussyistä ilmaajaa ei saa käyttää muiden työkalujen ja -välineiden voimanlähteenä, ellei valmistaja ole tätä nimenomaisesti sallinut.

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Yleiset turvallisuusohjeet

Yleiset turvallisuusmääräykset

Opettele tuntemaan koneesi.

Käyttäjän käsikirja ja koneessa olevat merkinnät on luettava ja ymmärrettävä.

Perehdy koneen käyttötarkoitukseen ja käyttötapaan. Vältä mahdollisia vaaroja, joita koneen käyttöön voi liittyä.

Perehdy koneen ohjaamisen ja asianmukaiseen käyttöön. Selvitä, miten kone ja ohjaimet voidaan pysäyttää nopeasti tai kytkeä pois päältä.

Kaikki koneesta erillään olevassa käyttäjän käsikirjassa olevat ohjeet ja turvallisuusohjeet on luettava ja ymmärrettävä. Älä yritä käyttää konetta, jos et ole varma siitä, miten moottoria käytetään ja huolletaan ja miten vammaoihin ja/tai aineellisiin vahinkoihin johtavia onnettomuuksia voidaan välttää.

Turvallisuus työpaikalla

Älä koskaan käynnistä tai käytä moottoria suljetuissa tiloissa. Pakokaasut ovat vaarallisia ja sisältävät hiilimonoksidia, joka on hajutonta ja myrkyllistä kaasua.

Tätä yksikköä tulee käyttää vain hyvin tuuletetuilla ulkoalueilla.

Älä koskaan käytä konetta, jos näkyvyys tai valais- tus ei ole riittävä. Älä koskaan käytä konetta jyrkissä rinteissä. Työskentele aina vaakasuunnassa maahan nähden, älä koskaan ylhäältä alas.

Ihmisten turvallisuus

1. Älä koskaan käytä konetta huumeiden, alkoholin tai sellaisten lääkeaineiden vaikutuksen alaisena, jotka voivat heikentää kykyäsi käyttää konetta asianmukaisella tavalla.
2. Käytä sopivia vaatteita. Käytä pitkälahkeisia housuja, saappaita ja käsineitä. Älä käytä löysiä vaatteita, lyhytlahkeisia housuja tai koruja. Sido pitkät hiukset olkapään korkeudelle. Pidä hiukset ja käsineet aina loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osiin.
3. Käytä suojavarustusta. Käytä aina silmäsuojaimia.
4. Suojavarustus, kuten pölysuojanaamari, suojakypärä tai kuulosuojaimet vähentävät henkilövahinkoja, kun niitä käytetään ohjeiden mukaan.
5. Tarkasta kone aina ennen käynnistystä. Älä poista erottavia suojalaitteita ja pidä ne kunnossa. Varmista, että kaikki mutterit, ruuvit ja vastaavat on kiristetty tiukalle.
6. Älä missään tapauksessa käytä konetta, jos sitä on korjattava tai jos sen mekanismissa on vika.
7. Vaihda vioittuneet, puuttuvat tai toimimattomat osat uusiin ennen koneen käyttöä. Tarkasta tiiviys. Pidä kone turvallisessa toimintakunnossa.

8. Älä missään tapauksessa peukaloi suojalaitteita. Tarkasta toimintakunto säännöllisesti.

9. Konetta ei saa käyttää, jos sitä ei voi kytkeä pääl- le tai pois moottorikytkimellä. Bensiinikäyttöisiset koneet, joita ei voi ohjata moottorikytkimellä, ovat vaarallisia ja ne on vaihdettava.

10. Tarkasta säännöllisesti ennen käynnistystä, että avaimet tai ruuviavaimet on poistettu koneesta. Pyörivässä osassa oleva ruuviavain tai avain voi aiheuttaa henkilövahinkoja.
11. Pysy tarkkaavaisena ja noudata tervettä harkintaa konetta käyttäessäsi.
12. Älä työskentele liian paljon eteenpäin kumartuneena. Älä käytä konetta paljain jaloin tai sandaaleilla ja vastaavilla. Käytä turvajalkineita, jotka suojaa- vat jalkojasi ja joilla on hyvä pito liukkailla pinnoilla.
13. Säilytä aina tukeva asento ja tasapaino. Tällöin ko- netta voidaan hallita paremmin odottamattomissa tilanteissa.
14. Vältä tahatonta käynnistystä. Varmista, että moottori on sammutettu ennen kuin konetta kuljetetaan tai ennen kuin sille tehdään huolto- tai kunnossapitotöitä. Koneen kuljettaminen tai koneelle tehtävät huolto- tai kunnossapitotyöt voivat johtaa onnettomuuksiin, jos moottori on käynnissä.
15. Tarkasta maasto, jossa konetta on tarkoitus käyttää, ja poista kivet, kepit, narut ja muut vierasesineet, jotka voivat takertua koneeseen tai sinkoutua ilmaan.
16. Jos taakse poistavia laitteita, joiden taaemmat rullat ovat paljaina, käytetään ilman keräyslaitetta, on käytettävä täydellistä silmäsuojusta.
17. Älä anna polttomoottorin käydä suljetuissa tiloissa, joihin voi kertyä vaarallista hiilimonoksidia.

Polttoaineiden turvallinen käsittely

⚠️ VAROITUS: Bensiini on erittäin syttyvää!

1. Polttoaine on herkästi syttyvää ja sen höyryt voi- vat syttyessään räjähtää. Polttoainetta käytettäes- sä on ryhdyttävät asianmukaisiin toimenpiteisiin vakavien henkilövahinkojen riskin vähentämiseksi.

2. Kun täytät säiliötä tai tyhjennät sitä, tee se hyvin tuuletetulla ulkoalueella ja käytä hyväksyttyä polttoaineen keräyssäiliötä. Älä tupakoi. Sytytyskipinöitä, avoliekkejä tai muita syttymislähteitä on vältettävä polttoainetta täytettäessä tai yksikköä käytettäessä. Älä missään tapauksessa täytä polttoainetta rakennuksen sisällä.

3. Pidä maadoitetut, johtokykyiset esineet, kuten työkalut loitolla suojaamattomista, jännitettä johtavista sähköosista ja liitännöistä välttääksesi ki-pinänmuodostuksen tai kipinäylilyönnin. Ne voivat sytyttää savukaasun tai höyryt.

4. Sammuta moottori ja anna sen jäähtyä ennen säiliön täyttämistä. Älä missään tapauksessa poista säiliön korkkia äläkä täytä polttoainetta moottorin käydessä tai ollessa vielä lämmin. Älä käytä konetta, jos polttoainelaitteisto ei ole tiivis.
5. Avaa säiliön korkkia hieman, jotta säiliössä oleva paine pääsee purkautumaan.
6. Älä täytä säiliötä liikaa (noin 1,5 cm, täyttötulkan alapuolelle, jotta vapaata tilaa jää riittävästi polttoaineen paisuessa moottorin aiheuttaman lämpenemisen vuoksi).
7. Aseta säiliön korkki takaisin paikalleen ja pyyhi läikkynyt polttoaine pois. Älä missään tapauksessa käytä yksikköä, jos säiliön korkkia ei ole asetettu paikalleen.
8. Vältä syttymislähteitä polttoaineen läikyttyä. Älä yritä käynnistää moottoria, kun polttoainetta on läikkynyt. Vie kone sen sijaan pois kyseiseltä alueelta ja vältä syttymislähteitä, kunnes polttoainehöyryt ovat haihtuneet.
9. Säilytä polttoainetta sitä varten tarkoitetuissa ja hyväksytyissä säiliöissä.
10. Säilytä polttoainetta viileässä, hyvin tuuletetussa paikassa ja suojattuna sytytyskipinöiltä, avoliekeiltä tai muilta syttymislähteiltä.
11. Älä missään tapauksessa säilytä polttoainetta tai konetta, jonka säiliö on täytetty polttoaineella, rakennuksen sisällä, jossa savukaasut voivat joutua kosketuksiin sytytyskipinöiden, avoliekkien tai muiden syttymislähteiden, kuten lämminvesivaraajien, uunien, kuivaajien tms. kanssa. Anna moottorin jäähtyä ennen sen säilyttämistä kotelossa.
12. Jos bensiiniä on vuotanut, ei moottoria saa yrittää käynnistää. Sen sijaan kone on poistettava bensiinin likaamalta pinnalta. Kaikenlaisia sytytyksiä on vältettävä siihen asti, kunnes bensiinihöyryt ovat haihtuneet.
13. Turvallisuussyistä bensatankin ja muiden polttoainesäiliöiden kannet on vaihdettava, jos niissä on vaurioita.

Ohjeet koneen käyttöä ja hoitoa varten

1. Älä nosta tai kanna konetta moottorin käydessä. Pysäytä työkalut, jos ylitetään muita alueita kuin nurmikkoa ja kun konetta kuljetetaan työstettävälle alueelle ja siltä pois.

2. Älä käsittele konetta väkivaltaisesti. Käytä oikeanlaista konetta käyttökohteen mukaan. Oikeanlainen kone suoriutuu tehtävästä paremmin ja turvallisemmin.

3. Älä muuta moottorin kierrosluvun säätimen asetuksia äläkä anna moottorin käydä korkealla kierrosluvulla. Kierrosluvun säädin ohjaa maksimaalista käyttökierroslukua, joka on moottorille turvallinen.

4. Älä anna moottorin käydä nopeasti, jos maata ei muokata.

5. Älä koskaan laita käsiäsi tai jalkojasi pyöriviin osiin tai niiden alle. Pysy aina kaukana poistoaukosta.

6. Vältä kosketusta kuumaan polttoaineeseen, öljyyn, savukaasuihin ja kuumiin pintoihin. Älä koska moottoriin tai äänenvaimentimeen. Nämä osat tulevat käytön aikana erittäin kuumiksi. Ne ovat lyhyen aikaa kuumia vielä sen jälkeen, kun yksikkö on sammutettu. Anna moottorin jäähtyä ennen huoltotöitä tai säätämistä.

7. Jos kone päästää epätavallisia ääniä tai tärisee epätavallisesti, sammuta moottori heti, irrota sytytysvirtajohto ja selvitä ongelman syy. Epätavalliset äänet tai tärinä ovat varoitus jostain ongelmasta.

8. Käytä vain valmistajan hyväksymiä liitäntöjä ja hyväksyttyjä lisävarusteita. Tämän määräyksen laiminlyönnistä voi seurata henkilövahinkoja.

9. Huolla konetta. Tarkasta, onko osien liikesuunta asetettu väärin tai ovatko ne juuttuneet. Tarkasta osat murtumien varalta tai onko jokin muu tilanne, joka voi vaikuttaa koneen toimintaan. Korjauta vahingoittunut kone ennen käyttöä. Monet on- nettomuudet johtuvat puutteellisesti huolletuista varusteista.

10. Poista ruoho, lehdet, liiallinen rasva tai kertynyt hiili moottorista ja äänenvaimentimesta vähentääksesi tulipaloriskiä.

11. Pidä leikkuutyökalut terävinä ja puhtaina. Asianmukaisesti huolletut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.

12. Älä missään tapauksessa kaada tai ruiskuta vet- tä konetta päin. Pidä ohjain puhtaana ja vapaana kerrostumista. Puhdista jokaisen käyttökerran jäl- keen.

13. Noudata polttoaineen, öljyn jne. asianmukaista hävitystä koskevia lakeja ja määräyksiä ympäristön suojelemiseksi.

14. Säilytä käyttämätöntä konetta poissa lasten ulottuvilta. Älä anna sellaisten henkilöiden käyttää konetta, jotka eivät ole perehtyneet koneeseen tai näihin ohjeisiin. Kone on kouluttamattomissa käsissä vaarallinen.

15. Vaihda vaurioituneet äänenvaimentimet.

16. Ennen käyttöä on aina tarkastettava silmämääräisesti, ovatko työkalut ja tapit kuluneet tai vahingoittuneet. Epätasapainon välttämiseksi kuluneet tai vaurioituneet työkalut ja tapit on vaihdettava aina pareittain. Työskentele koneella vain päivänvalossa tai hyvässä keinovalossa.

17. Laitteen käyttämistä märällä nurmikolla on vältet- tävä, jos mahdollista, tai toimi erittäin varovasti, jotta liukastuminen estettäisiin.

18. Liikuta konetta vain kävelynopeudella.

19. Työskentele aina poikittain rinteeseen nähden, älä koskaan ylä- tai alamäkeen.

20. Ole erityisen varovainen, kun muutat kulkusuuntaa rinteessä.

21. Älä työskentele liian jyrkissä rinteissä.

22. Ole erityisen varovainen, kun käännät koneen tai vedät sitä itseesi päin.

23. Älä koskaan käytä konetta suojalaitteiden ollessa vahingoittuneita tai puuttuessa, esim. ilman estelevyjä ja/tai keräyslaitetta.

24. Kytke kaikki työkalut ja käyttökoneistot pois käytöstä ennen moottorin käynnistämistä.

25. Käynnistä tai käytä käynnistyskytkintä varovasti valmistajan ohjeiden mukaisesti. Varmista, että jalkasi ovat riittävän etäällä työkalusta/-työkaluis-ta.

26. Kun moottori käynnistetään tai kun lähdetään liikkeelle, konetta ei saa kallistaa, ellei konetta ole nostettava kyseisessä tilanteessa. Kallista sitä tällöin vain niin vähän kuin mahdollista, ja nosta laitetta vain käyttäjästä katsottuna vastakkaista puolta.

27. Älä käynnistä moottoria, jos seisot poistokanavan edessä.

28. Moottorin pysähtyessä on kuristusläppä suljetta- va, jos moottorissa on bensiinihana, se on suljet- tava maaperän tuuletuksen tai ilmauksen jälkeen

29. Pysäytä moottori, vedä sytytystulppapistoke irti ja irrota akkukäynnistyksellä varustetuista koneista virta-avain seuraavissa tilanteissa:

- kun poistut koneen luota

- ennen tankkausta

1. Pysäytä moottori, vedä sytytystulppapistoke irti ja irrota akkukäynnistyksellä varustetuista koneista virta-avain seuraavissa tilanteissa:

- ennen kuin selvität juuttumiset tai poistat tukokset poistokanavasta.

- ennen koneen tarkastusta, puhdistusta tai sille suoritettavia töitä,

- kun on osuttu vieraaseen esineeseen. Tutki kone vaurioiden varalta ja suorita tarvittavat korjaukset, ennen kuin käynnistät koneen uudelleen ja alat työskennellä sillä,

- jos kone alkaa täristä epätavallisen voimakkaasti (tarkasta heti)

Kunnossapitoa koskevat ohjeet

Sammuta moottori ennen puhdistusta, korjaamista, tarkastusta tai koneen mukauttamista ja varmista, että kaikkien osien liike on pysähtynyt.

Irrota sytytysvirtajohto ja aseta johto loitolle sytytystulpasta tahattoman käynnistyksen estämiseksi.

Teetä koneen huolto pätevällä henkilöstöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistetaan koneen pysyminen turvallisessa kunnossa.

6. Tekniset tiedot

Moottorin tyyppi 1-sylinterinen; 4-tahtinen

Iskutilavuus	212 cm^3
Moottoriteho enint.	4,0 kW
Työkierrosluku	3400 min^-1
polttoaine	Lyijytön bensiini
Säiliön tilavuus	3,6 l
Moottoriöljy	10W 30 / SAE 30
Sytytystulppa	F7TC
Säiliön tilavuus / öljy	0,6 l
Syvyyden säätö	+5 / -15
Työskentelyleveys	400 mm
Terien määrä	18
Terän halkaisija ∅	165
Keräysastian tilavuus	45L
Paino	38 kg

Oikeus teknisiin muutoksiin pidätetään!

Melun syntymistä koskevat tiedot asiaankuuluvien standardien mukaan mitattuna:

$$ \text { A a n e n p a i n e } L _ {p A} = 8 5, 9 \mathrm{dB(A)} $$

$$ \text { A a n i t e h o } L _ {w A} = 1 0 1, 2 \mathrm{dB(A)} $$

$$ \text { Mittausepävarmuus } K _ {\mathrm{PA}} = 3, 4 3 \mathrm{dB(A)} $$

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman.

Tärinä:

$$ \text { Tärinä A } _ {\mathrm{hv}} (\text { vasen / oikea }) = 7, 0 3 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ \text { Mittausepävarmuus } K _ {\mathrm{PA}} = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Rajoita melun ja tärinän muodostuminen minimiin!

- Käytä vain moitteettomassa kunnossa olevia laittei-ta.

- Huolla ja puhdista laite säännöllisesti.

- Mukauta työtapasi laitteelle sopivaksi.

- Älä ylikuormita laitetta.

• Tarkastuta laite tarvittaessa.

- Kytke laite pois päältä, jos sitä ei käytetä.

- Käytä suojakäsineitä.

7. Purkaminen pakkauksesta

HUOMIO!

Laite ja pakkausmateriaali eivät ole lasten leikki-kaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

- Avaa pakkaus ja ota laite varovasti ulos.

- Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).

- Tarkasta, onko toimituksen sisältö täydellinen.

- Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita.

- Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

8. Ennen käyttöönottoa

Asennus

⚠️ Huomio!

Asenna laite ehdottomasti täydellisesti ennen kuin otat sen käyttöön!

Ohjainpalkin asennus (kuvat 3–9)

• Asenna alempi työntökaari (4) kuvien 3 + 4 mukaisesti. Kiinnitä kaari neljällä kuusioruuvilla (E, F), kahdella aluslaatalla (G), kahdella muovitähtimutterilla (5) ja kahdella lukkomutterilla (D).
• Yhdistä ylempi työntökaari (kahva) (1) alempaan työntökaareen (4). Käytä tätä varten kahta muovitähtimutteria (5) ja vastaavia kuusioruuveja (F) ja aluslaattoja (G) (kuva 5 + 6)
• Kiinnitä vaijeripidike (B) ohjainpalkin oikealle puolelle kuvassa 7 esitetyllä tavalla.
• Kiinnitä kaapeli kahdella kaapelikiinnittimellä (A) työntökaareen. (Kuvat 8 + 9)

Keräysastian asennus (kuva 10–11)

- Nosta poistoläppää (kuva 11/kohta 7) yhdellä kädellä ja ripusta keräysastia (kuva 11/kohta 6) toisella kädellä kahvasta ylös. Huomio! Keräysastian kiinnittämistä varten moottorin on oltava sammutettuna ja tela ei saa pyöriä!

Ilmaussyvyyden asetus (kuva 12)

Ilmaussyvyys säädetään syvyyssäädön (11) avulla. Kierrä tätä varten syvyyssäätöä (11) hieman vasemmalle tai oikealle haluamasi työsyvyyden asettami-seksi. Syvyyssäätöä voidaan säätää portaattomasti 0 mm:n ja -15 mm:n välillä.

Kun kuljetusvipu (3) on kuljetusasennossa, terät eivät kosketa maahan.

△ HUOMIO: Aseta kuljetusvipu (3) (kuva 12) kuljetusasentoon asettaaksesi telan kosketuksettomaksi. Liikuta ilmaajaa vain kuljetusasennossa ilmaus-/tuule-tustapahtuman ulkopuolella.

Ilmastintelan syvyyden säätö

Moitteettoman toiminnan varmistamiseksi ja ilmastintelan vahingoittumisen välttämiseksi ilmastintelaa saa käyttää vain syvyysasetuksella "O".

Telan vaihtaminen (kuvat 19–23)

HUOMIO! Käytä ehdottomasti suojakäsineitä!

Poista kuusioruuvit ja vastalevy. Nosta telaa tästä päästä. Vedä tela nuolen osoittamassa suunnassa käytön neliöreiästä.

Työnnä uusi tela nuolen osoittamassa suunnassa käytön neliöreikään ja paina se tämän jälkeen pidikkeeseen. Tela kiinnitetään jälleen koteloon kuusiokoloruuveilla.

9. Käyttö

⚠️ Huomio!

Moottori toimitetaan ilman öljyä. Täytä öljyä sen vuoksi ennen käyttöönottoa. Moottorin öljytaso täytyy tarkastaa aina ennen työskentelyä.

Laitteen käynnistäminen

Moottorin tahattoman käynnistyksen välttämiseksi se on varustettu moottorijarrulla (kuva 1/kohta 1), jota täytyy käyttää käytön aikana koko ajan, koska muuten moottori sammuu.

Huomio: Kun moottorin jarruvipu vapautetaan, sen on palattava lähtöasemaan, ja moottorin on sammuttava. Jos näin ei ole, laitetta ei saa käyttää.

1. Aseta pääkytkin kytkentäasentoon "ON" (kuva 14/kohta a) ja avaa sitten bensiinihana (kohta c). Aseta hana tätä varten asentoon "ON".
2. Aseta rikastinvipu (kuva 14/kohta b) asentoon "Choke". Huomautus: Rikastinta ei yleensä tarvita lämpimän moottorin käynnistykseen.
3. Paina moottorin jarruvipua (kuva 13) ja kiskaise käynnistinnarua (kohta 14) voimakkaasti, kunnes moottori käynnistyy.
4. Anna moottorin käydä lämpimäksi ja aseta sen jäl- keen rikastinvipu (kuva 14/kohta b) asentoon "RUN".
5. Saata kuljetusvipu (3) työasentoon

Huomio: Vedä käynnistinnarua aina hitaasti ensimmäiseen vastukseen asti, ennen kuin kiskaiset sitä nopeasti moottorin käynnistämiseksi. Älä anna käynnistinnarun paiskautua ulos vetämisen jälkeen takaisin Huomio: Älä käynnistä moottoria kuljetusvivun (3) ollessa työasennossa!

Huomio: Ilmaajan tela pyörii, kun moottori käynnistetään.

Huomio! Älä koskaan avaa poistoläppää, kun moottori on käynnissä. Pyörivä tela voi aiheuttaa vammoja. Kiinnitä poistoläppä aina huolellisesti. Jouset vetävät sen takaisin "kiinni"-asentoon!

Työntöaisan määrittämää turvaetäisyyttä kotelon ja käyttäjän välillä on aina noudatettava. Työskenneltäes- sä ja muutettaessa ajosuuntaa penkereissä ja rinteissä on noudatettava erityistä varovaisuutta. Huolehdi, että pysyt tukevasti pystyssä, käytä kenkiä, joissa on luis- tamaton ja pitävä pohja, ja pitkiä housuja. Työskentele aina poikittain rinteeseen nähden.

Turvallisuussyistä laitteella ei saa ilmata rinteissä, joiden kaltevuus on yli 15 astetta. Ole erityisen varovainen takaperin kulkiessasi ja laitetta vetäessäsi, kompastumisvaara!

Kierrosluvun säätö (kuva 1)

Kierroslukua voidaan säätää kaasuvivulla (15). Suosittelemme työskentelemään korkealla kierrosluvulla.

Ilmaus

Ilmattaessa nurmikon pintaa ja ruohomattoa naarmutetaan ilmausterän avulla. Näin sammal, kate ja rikkaruohot poistetaan ja päällä sijaitsevat hienot juuret katkaistaan. Näin ilma, valo, vesi ja ravintoaineet pääsevät jälleen paremmin ruohon juureen ja nurmikko kasvaa paremmin ja tiheämmin. Hienojen juurien katkominen kiihdyttää lisäksi nurmikon kasvua. Tämä edistää nurmikon kulutuskestävyyttä.

Ilmaus tulisi suorittaa korkeintaan kaksi kertaa vuodessa.

Ihanteellisesti huhti-/toukokuussa ja/tai syys-/loka-kuussa.

Lannoita ja kastele nurmikko ilmauksen jälkeen, jotta saisit vielä paremman tuloksen.

Tuuletus

Tuuletettaessa tuuletintela poistaa pinnalta katteen ja sammalen ja vapauttaa nurmikon nk. nurmikkonukasta. Näin ilma, valo, vesi ja ravintoaineet pääsevät jälleen paremmin ruohon juureen ja nurmikko kasvaa paremmin ja tiheämmin. Tuuletus on nurmikolle ilmausta hellävaraisempaa, mutta ei kuitenkaan niin tehokasta. Nurmikon saa tuulettaa useita kertoja vuodessa (noin 4 viikon välein).

Ohjeet oikeanlaiseen työskentelyyn

Työskentelyyn suositellaan limittäistä työskentelytapaa. Jotta työn jälki on mahdollisimman siisti, ohjaa laitetta mahdollisimman suoria reittejä. Tällöin reittien tulee limittyä aina muutaman senttimetrin verran, jotta nurmikkoon ei jää viivoja. Ilmaa ensiksi pitkittäissuunnassa, toisessa vaiheessa poikittaissuunnassa muodostaaksesi shakkilautakuvion.

Kun nurmikolle alkaa jäädä ruohon tähteitä työskentelyn yhteydessä, keräysastia on tyhjennettävä. Huomio! Ennen kuin irrotat keräysastian, sammuta moottori ja odota, että tela on pysähtynyt!

Kylvä paljaat tai vähänurmiset kohdat uudelleen ilmauksen jälkeen.

Irrota keräysastia nostamalla poistoläppää toisella kädellä ja irrottamalla toisella kädellä keräyspussin! Nurmikon käsittelyn tarve riippuu yleisesti ruohon kasvunopeudesta ja maan kovuudesta.

Pidä laitteen alaosa puhtaana ja poista ehdottomasti multa- ja ruohokertymät. Kertymät vaikeuttavat käynnistämistä ja vaikuttavat työn laatuun. Rinteissä reitin on oltava poikittain rinteeseen nähden. Sammuta moottori aina ennen kuin teet minkäänlaisia tarkastuk-sia telalle.

Huomio! Tela jatkaa pyörimistään muutaman sekunnin ajan moottorin sammuttamisen jälkeen. Älä koskaan yritä pysäyttää telaa. Jos pyörivä tela osuu esteeseen, kytke laite pois päältä ja odota, kunnes tela on pysäh- tynyt kokonaan. Tarkasta sen jälkeen telan kunto. Jos se on vaurioitunut, se on vaihdettava.

10. Huolto ja puhdistus

Puhdistus

- Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai puhalla se paineil-malla alhaisella paineella puhtaaksi.

- Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.

- Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

- Tulipalovaaran välttämiseksii moottori, pakoputki, akkukotelo ja polttoainesäiliötä ympäröivä alue on pidettävä puhtaana ruohosta, oljista, sammaleista, lehdistä tai ulos vuotavasta rasvasta.

Huolto

- Vain valtuutettu alan ammattilainen saa vaihtaa kuluneen tai vaurioituneen leikkuutelan

- Huolehdi, että kaikki kiinnitysosat (ruuvit, mutterit, jne.) ovat aina tiukasti kiinni, jotta ilmaajan käyttö on turvallista.

- Säilytä ilmaajaa kuivassa tilassa.

- Varmista laitteen pitkä käyttöikä puhdistamalla ja öljyämällä kaikki ruuviosat sekä pyörät ja akselit.

- Ilmaajan säännöllinen huolto ei vaikuta ainoastaan laitteen kestävyyteen ja suorituskykyyn, vaan varmistaa myös nurmikon huolellisen ja helpon ilmauksen.

• Tarkasta ilmaaja kauden päätteeksi ja poista kaikki kertyneet jäämät. Tarkasta ilmaajan kunto ehdottomasti aina kauden alussa. Käänny korjaustilanteissa valmistajan asiakaspalvelun puoleen.
• Tarkasta keräyslaite säännöllisesti kulumisen tai vahingoittuneiden osien varalta.
• Tarkasta kone säännöllisesti ja vaihda varmuuden vuoksi kuluneet tai vahingoittuneet osat.
• Jos polttoainesäiliö täytyy tyhjentää, se tulisi tapah-tua ulkona. Tyhjennetty polttoaine tulisi varastoida erityisessä polttoaineelle tarkoitetussa säiliössä tai hävittää erityisen huolellisesti.

Ilmansuodattimen huolto

Likainen ilmansuodatin alentaa moottoritehoa, koska kaasuttimeen syötetään liian vähän ilmaa. Säännöllinen tarkastus on sen vuoksi välttämätöntä. Ilmansuodatin on tarkastettava 50 käyttötunnin välein ja se on tarvittaessa puhdistettava. Jos ilma on hyvin pölyistä, ilmansuodatin on tarkastettava useammin.

• Irrota ilmansuodatin kuvassa 15 + 16 esitetyllä tavalla.
• Puhdista ilmansuodatin vain paineilmalla tai koputtelemalla.
• Kokoaminen tehdään päinvastaisessa järjestyksessä

Huomio: Älä koskaan puhdista ilmansuodatinta ben- siinillä tai palavalla liuottimella.

Sytytystulpan huolto/vaihto

Tarkasta sytytystulpan likaisuus ensimmäisen kerran 10 käyttötunnin jälkeen ja puhdista se tarvittaessa ku-parilankaharjalla. Huolla sytytystulppa sen jälkeen 50 käyttötunnin välein.

• Irrota sytytystulppapistoke (kuva 17) kiertävällä liikkeellä.
• Poista sytytystulppa sytytystulppa-avaimella (kuva 18).
• Kokoaminen tehdään päinvastaisessa järjestyksessä.

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Hiiliharjat, tuuletintela

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

11. Varastointi

Valmistelutoimet laitteen varastointia varten Varoitus: Älä tyhjennä bensiiniä suljetuissa tiloissa, tulen lähellä tai tupakoitaessa. Kaasuhöyryt voivat aiheuttaa räjähdyksiä tai tulipalon.

1. Tyhjennä bensiinisäiliö bensiinin imupumpulla.
2. Käynnistä moottori ja annan sen käydä niin kauan, kunnes bensiinijäämät on kulutettu loppuun.
   ⚠️ VAROITUS: Älä koskaan säilytä konetta, jonka säiliössä on bensiiniä, rakennuksissa, joissa mahdolliset bensiinihöyryt voivat päästä kosketukseen avotulen tai kipinöiden kanssa!
3. Tee jokaisen käyttöajanjakson jälkeen öljynvaihto. Poista sitä varten vanha moottoriöljy lämpimästä moottorista ja täytä uutta moottoriöliyä.
4. Poista sytytystulppa sylinterin päästä. Täytä öljykannulla noin 20 ml öljyä sylinteriin. Vedä hitaasti käynnistyskahvasta niin, että öljy suojaa sylinteriä sisältä. Kierrä sytytystulppa jälleen paikalleen.
5. Puhdista sylinterin jäähdytysrivat ja kotelo.
6. Puhdista koko laite maalipinnan suojaamiseksi.
7. Säilytä laitetta hyvin tuuletetussa paikassa.

Laitteen valmisteleminen kuljetusta varten

1. Tyhjennä bensiinisäiliö bensiinin imupumpulla.
2. Anna moottorin käydä niin kauan, kunnes bensiini-jäämät on kulutettu loppuun.
3. Tyhjennä moottoriöljy lämpimästä moottorista.
4. Poista sytytystulppapistoke sytytystulpasta.
5. Puhdista sylinterin jäähdytysrivat ja kotelo.
6. Irrota työntökaari tarvittaessa. Varmista, etteivät vaijerit taivu mutkalle.

12. Hävittäminen ja kierrätys

Laite on kuljetusvaurioiden välttämiseksi pakkauksessa. Tämä pakkaus on raaka-ainetta ja siten käytettävissä uudelleen tai se voidaan viedä kyseisen raaka-aineen kierrätykseen. Laite ja sen lisätarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista.

Toimita vialliset rakenneosat erikoisjätteen keräykseen. Kysy neuvoa jätelaitokselta tai kunnanvirastosta!

13. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Moottori ei käynnisty	Moottorin jarruvipua ei ole painettu P	Paina moottorin jarruvipua
	Sytytystulppa viallinen Vaihda sytytystulppa	Sytystulppa
	Polttoainesäiliö on tyhjä Täytä polttoainetta	Polttoainesäiliö on tyhjä Täytä polttoainetta
	Bensiinihana on suljettu Bensiinihanan	Bensiinihana on suljettu Bensiinihanan
Moottorin teho laskee	Liian kova maa Korjaa ilmaussyvyyttä	Lilian kova maa Korjaa ilmaussyvyyttä
	Ilmaajan kotelo tukossa Puhdista kotelo	Ilmaajan kotelo tukossa Puhdista kotelo
	Terät ovat voimakkaasti kuluneet Vaihda terät	Terät ovat voimakkaasti kuluneet Vaihda terät
Epäsiisti ilmaustulos	Terä on kulunut Vaihda terät
	Väärä ilmaussyvyys Korjaa ilmaussyvyyttä	Väärä ilmaussyvyys Korjaa ilmaussyvyyttä
Moottori käy, leikkuutela ei pyöri	Hammashihna repeytynyt	Tarkastuta asiakaspalvelun korjaamossa

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyllle koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korva-uksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi

raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti SE
