Produkta veids	Termiskais skarifikators
Zīmols	Scheppach
Modelis	SC50Vario
Dzinējs	1 cilindrs, 4 takti, 212 cm³, 4,0 kW
Degviela	Bezsvina benzīns
Degvielas tvertnes tilpums	3,6 L
Dzinēja eļļa	10W30 / SAE 30, 0,6 L
Darba platums	400 mm
Darba dziļums	Nepārtraukti regulējams no +5 mm līdz -15 mm
Asmeņu skaits	18
Asmeņu diametrs	165 mm
Savācējgroza tilpums	45 L
Svars	38 kg
Skaņas spiediena līmenis (LpA)	85,9 dB(A)
Skaņas jaudas līmenis (LWA)	101,2 dB(A)
Vibrācijas (kopējā vērtība)	7,03 m/s² (nenoteiktība 1,5 m/s²)
Aizdedzes sveces tips	F7TC
Atļautā izmantošana	Privātais zāliens, dārzs un atpūta (maks. 10 h/gadā)
Funkcijas	Skarifikācija un aerācija
Apkope	Gaisa filtrs ik pēc 50 h, svece ik pēc 50 h, eļļas maiņa katru sezonu
Drošība	Dzinēja bremze, apturēšanas svira, termiskā un pretizmešanas aizsardzība
Nodiluma daļas	Skarifikācijas vārpsta, ogles sukas
Garantija	Juridiskā, bojātas detaļas bez maksas nomaina

Bieži uzdotie jautājumi - SC50Vario SCHEPPACH

Kā iedarbināt skarifikatoru SC50Vario ?

Nospiediet slēdzi ON, atveriet degvielas krānu, iestatiet starteri uz 'Choke', ja dzinējs ir auksts, nospiediet dzinēja bremzes sviru un strauji pavelciet palaišanas kabeli.

Kādu dzinēja eļļu izmantot un kā pārbaudīt līmeni ?

Izmantojiet eļļu 10W30 vai SAE 30. Līmeni pārbauda ar eļļas mērstieni (att. 11). Uzpildiet līdz augšējai atzīmei.

Kā regulēt skarifikācijas dziļumu ?

Pagrieziet dziļuma regulēšanas ierīci (att. 11) nepārtraukti no +5 mm (transports) līdz -15 mm (darbs). Pozīcija 'O' ir ieteicama aerācijai.

Kad un kā nomainīt skarifikācijas vārpstu ?

Nomainiet vārpstu nodiluma vai bojājumu gadījumā. Atskrūvējiet sešstūra skrūves, noņemiet pretplāksni, izņemiet veco vārpstu un ievietojiet jauno, sekojot bultiņām. Valkājiet cimdus.

Kā tīrīt gaisa filtru ?

Noņemiet filtra vāku (att. 15-16). Notīriet elementu ar saspiestu gaisu vai uzsitot. Nekad neizmantojiet benzīnu vai uzliesmojošu šķīdinātāju. Uzlieciet atpakaļ.

Dzinējs neieslēdzas: ko darīt ?

Pārbaudiet: dzinēja bremzes svira nospiesta, aizdedzes svece kārtībā, degvielas tvertne pilna, degvielas krāns atvērts. Ja nepieciešams, nomainiet sveci.

Kāda ir ieteicamā skarifikācijas biežums ?

Skarificējiet divas reizes gadā: pavasarī (aprīlis/maijs) un rudenī (septembris/oktobris). Aerāciju var veikt ik pēc 4 nedēļām.

Kā uzglabāt ierīci ziemā ?

Iztukšojiet degvielas tvertni, ļaujiet dzinējam darboties līdz izsīkst, noteciniet karstu dzinēja eļļu, izņemiet sveci un ielejiet 20 ml eļļas cilindrā. Uzglabājiet sausā un vēdināmā vietā.

Kādus aizsardzības līdzekļus valkāt ?

Valkājiet aizsargbrilles, dzirdes aizsardzību, cimdus, pretslīdes drošības apavus un garas bikses. Izvairieties no brīva apģērba.

Ko darīt, ja vārpsta negriežas, bet dzinējs darbojas ?

Tas var norādīt uz saplīsušu zobsiksnu. Lieciet pārbaudīt un nomainīt siksnu pilnvarotā servisa darbnīcā.

LIETOŠANAS INSTRUKCIJA SC50Vario SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

	levērībai! Pirms lietošanas sākšanas izlasiet lietošanas instrukciju.
	Neļaujiet trešajām personām (cilvēkiem un dzīvniekiem) iekļūt bīstamajā zonā.
	Svarīgi. Karstas daļas. levērojiet drošu distanci.
	Asi darba instrumenti — Nenogrieziet roku vai kāju pirkstus — Pirms apkopes noņemiet aizdedzes sveces uzgali.
	Svarīgi. Izplūdes gāzes ir loti indīgas, tādēl nedarbiniet motoru neven-tilētās telpās.
	Neirdiniet/neaerējiet lietus laikā!
	Lietojiet ausu un acu aizsargus.
	levērībai – karsta virsma – apdedzināšanās risks
	IEVĒRĪBAI! Ekspluatācijas materiāli ir ugunsnedroši un eksplozīvi — Apdedzināšanās risks.
	Pirms lietošanas sākšanas iepildiet eļļu un degvielu
	Eļļas līmeņa kontrole
	Gaisa vārsts iesl./izsl.
	Benzīna krāns atvērts/aizvērts
	Darba pozīcija — Transportēšanas pozīcija (transportēšanas svira).

Satura rādītājs: Lappuse:

1. levads....75
2. lerīces apraksts 75
3. Piegādes komplekts 75
4. Noteikumiem atbilstoša lietošana....75
5. Vispārīgie drošības norādījumi 76
6. Tehniskie raksturlielumi 79
7. Izpakošana....79
8. Pirms lietošanas sākšanas....79
9. Apkalpošana 80
10. Apkope un tīrīšana....81
11. Glabāšana 82
12. Utilizēšana un atkārtota izmantošana 82
13. Traucējumu novēršana 83

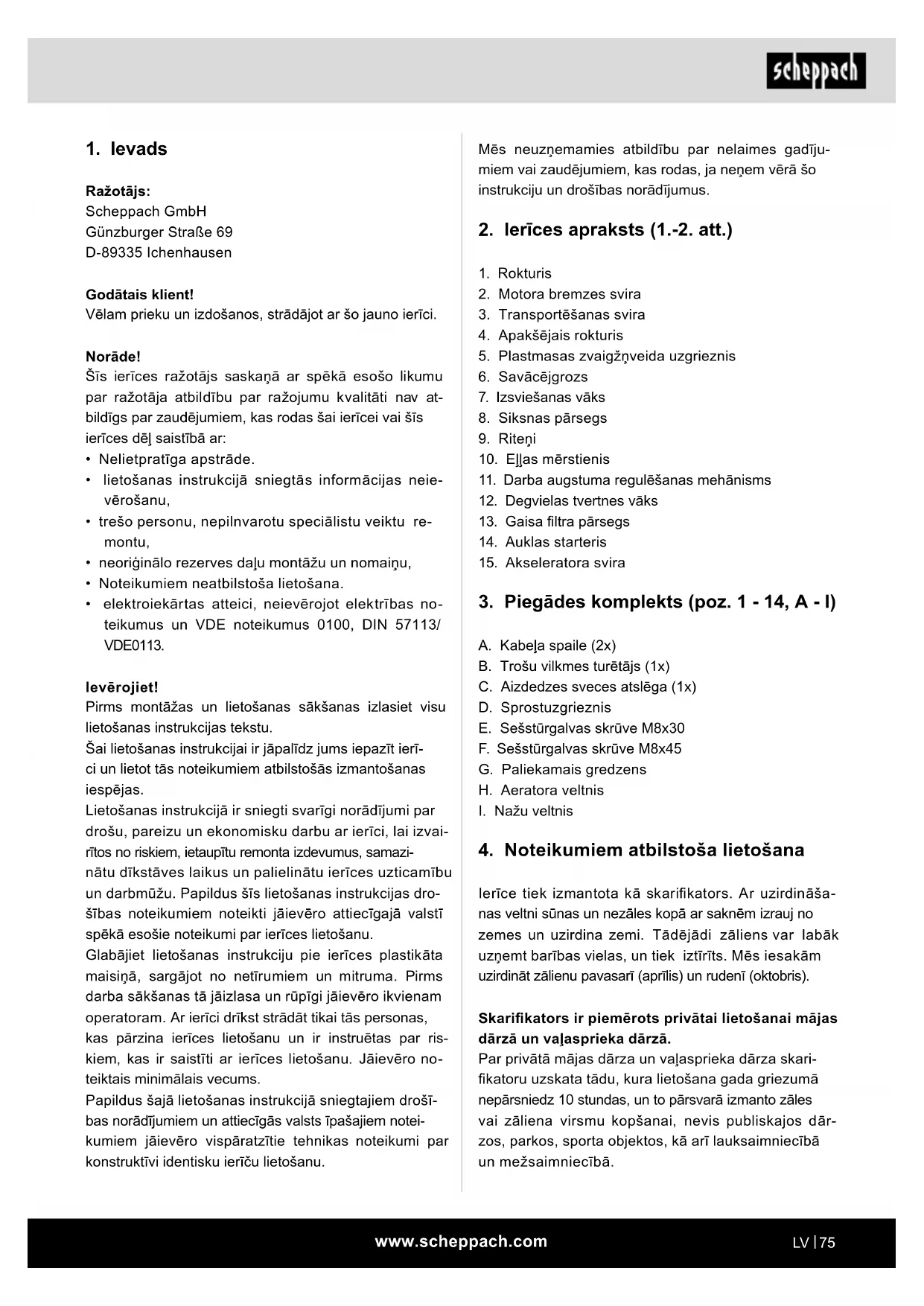

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde!

Šīs ierīces ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• Nelietpratīga apstrāde.
• lietošanas instrukcijā sniegtās informācijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriginālo rezerves dalu montāžu un nomainu,
• Noteikumiem neatbilstoša lietošana.
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt ierīci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas dro- šības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošī-bas norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerices apraksts (1.-2. att.)

1. Rokturis
2. Motora bremzes svira
3. Transportēšanas svira
4. Apakšējais rokturis
5. Plastmasas zvaigžnveida uzgrieznis
6. Savācējgrozs
7. Izsviešanas vāks
8. Siksnas pärsegs
9. Riteni
10. Ellas mērstienis
11. Darba augstuma regulēšanas mehānisms
12. Degvielas tvertnes väks
13. Gaisa filtra pärsegs
14. Auklas starteris
15. Akseleratora svira

3. Piegādes komplekts (poz. 1 - 14, A - I)

A. Kabela spaile (2x)
B. Trošu vilkmes turētājs (1x)
C. Aizdedzes sveces atslēga (1x)
D. Sprostuzgrieznis
E. Sešstūrgalvas skrūve M8x30
F. Sešstürgalvas skrūve M8x45
G. Paliekamais gredzens
H. Aeratora veltnis
I. Nažu veltnis

4. Noteikumiem atbilstoša lietošana

lerīce tiek izmantota kā skarifikators. Ar uzirdināšanas veltni sūnas un nezāles kopā ar saknēm izrauj no zemes un uzirdina zemi. Tādējādi zāliens var labāk uzņemt barības vielas, un tiek iztīrīts. Mēs iesakām uzirdināt zālienu pvasarī (aprīlis) un rudenī (oktobris).

Skarifikators ir piemērots privātai lietošanai mājas dārzā un vaļasprieka dārzā.

Par privātā mājas dārza un valasprieka dārza skarifikatoru uzskata tādu, kura lietošana gada griezumā nepārsniedz 10 stundas, un to pārsvarā izmanto zāles vai zāliena virsmu kopšanai, nevis publiskajos dārzos, parkos, sporta objektos, kā arī lauksaimniecībā un mežsaimniecībā.

Ražotāja pievienotās lietošanas instrukcijas ievērošana ir skarifikatora pienācīgās lietošanas priekšnoteikums. Lietošanas instrukcija ietver arī ekspluatācijas apstāklus, apkopes un tehniskās uzturēšanas noteikumus.

⚠ Brīdinājums! Lietotāja fiziskās bīstamības dēļ skarifikatoru nedrīkst izmantot kā smalcinātāju zaru un dzīvžogu daļu sasmalcināšanai. Turklāt skarifikatoru nedrīkst izmantot kā motokultivatoru un zemes nelīdzenumu, piem., kurmja pauguru nolīdzināšanai.

Drošības apsvērumu dēl skarifikatoru nedrīkst izman- tot kā jebkāda veida citu darba instrumentu un instru- mentu komplektu piedziņas agregātu, izņemot gadīju- mus, ja tos nepārprotami ir atļāvis ražotājs.

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Vispārīgie drošības norādījumi

Vispārīgie drošības noteikumi

lepazīstiet šo ierīci.

Lietotāja rokasgrāmata un markējumi uz ierīces ir jā- izlasa un jāsaprot.

Uzziniet, kā un kādam nolūkam ierīce tiek izmantota. Izpētiet iespējamo ierīces radīto apdraudējumu.

Uzziniet, kā pareizi vadīt un darbināt ierīci. Uzziniet, kā ātri apstādināt vai izslēgt ierīci un vadības ierīces.

Jāizlasa un jāsaprot visas ierīcei pievienotajā lietotāja rokasgrāmatā minētās instrukcijas un drošības norādījumi. Nemēģiniet darbināt ierīci, ja nezināt, kā apkalpot un apkopt motoru un kā izvairīties no nejaušiem ievainojumiem un/vai īpašuma bojājumiem.

Drošība darba vietā

Nekad neieslēdziet un nedarbiniet motoru slēgtās telpās. Izplūdes gāzes ir bīstamas un satur oglekļa oksīdu, kas ir indīga gāze bez smaržas.

Izmantojiet šo ierīci tikai labi vēdināmās ārtelpās.

Nekad nedarbiniet ierīci, ja nav pietiekamas redzamības vai pietiekama apgaismojuma. Nekad nedarbiniet ierīci uz stāvas nogāzes. Vienmēr strādājiet horizontāli pret pamatni, nekad no augšas uz leju.

Personu drošība

1. Nekad nedarbiniet ierīci narkotiku, alkohola vai citu zāju ietekmē, kas var iespaidot jūsu spēju pareizi lietot ierīci.

2. Valkājiet piemērotu apgērbu. Valkājiet garās bik-ses, zābakus un cimdus. Nevalkājiet valīgu apgēr-bu, šortus vai jebkāda veida rotaslietas. Sasieniet garus matus plecu garumā. Vienmēr turiet matus, apgērbu un cimdus atstatus no kustīgajām dālām. Valīgs apgērbs, rotaslietas vai gari mati var ieker-ties kustīgajās dālās.

3. Lietojiet aizsargaprīkojumu. Vienmēr valkājiet acu aizsargus.

4. Miesas bojājumus samazina atbilstošos apstāklos lietots aizsargaprīkojums, piemēram, putekļu aiz-sargmaska, aizsargkivere vai ausu aizsargi.

5. Pirms iedarbināšanas pārbaudiet ierīci. Nenoņemiet un turiet darba kārtībā atdalošās aizsargierīces. Pārliecinieties, vai visi uzgriežni, skrūves v. tml. ir stingri pievilkti.

6. Nekad nedarbiniet ierīci, ja tā ir jāremontē vai tās mehānisms ir bojāts.

7. Pirms ierīces lietošanas nomainiet bojātās, trūkstošās vai nedarbojošās detaljas. Pārbaudiet hermētiskumu. Uzturiet drošus ierīces darba apstāklus.

8. Nekad neveiciet manipulācijas ar aizsargierīcēm. Regulāri pārbaudiet to funkcionalitāti.

9. Ierīci nedrīkst izmantot, ja to nevar ieslēgt vai izslēgt ar motora slēdzi. Ar benzīnu darbināmas ierīces, kuras nevar regulēt ar motora slēdzi, ir bīstamas, un tās ir jānomaina.

10. Pirms palaišanas regulāri pārbaudiet, vai no ierīces ir nonemtas atslēgas vai uzgriežņu atslēgas. Uzgriežņu atslēga vai atslēga, kas palikusi uz rotējošas daļas, var izraisīt miesas bojājumus.

11. Darbinot ierīci, saglabājiet modrību un cilvēka sa-prātu.

12. Nestrādājiet, noliecoties pārāk tālu uz priekšu. Nelietojiet ierīci ar basām kājām, sandalēm vai lī-dzīgiem viegliem apaviem. Valkājiet drošības apavus, kas aizsargā jūsu pēdas un uzlabo saķeri ar slidenām virsmām.

13. Vienmēr gādājiet par savu stabilitāti un līdzsvaru. Tas ľauj ierīci labāk kontrolēt negaidītās situācijās.

14. Nepieļaujiet nejaušu iedarbināšanu. Pirms ierīces transportēšanas vai apkopes nodrošiniet, ka motors ir izslēgts. Ierīces transportēšana vai apkope, kamēr motors darbojas, var izraisīt negadījumus.
15. Pārbaudiet teritoriju, kurā izmanto ierīci, un novāciet akmeņus, kokus, stieples, kaulus un citus svešķermeņus, kurus var satvert un aizmest.
16. Ja ierīces tiek ekspluatētas ar izsviešanas virzienu uz aizmuguri un ar atvērtiem aizmugurējiem riten- tiņiem bez apstādināšanas mehānisma, jāvalkā pilnīgas aizsargbrilles.
17. Neļaujiet iekšdedzes dzinējam darboties slēgtās telpās, kurās var uzkrāties bīstamais oglekļa ok-sīds.

Drošība, rīkojoties ar ekspluatācijas materiāliem

⚠ BRĪDINĀJUMS! Benzīns ir viegli uzliesmojoša viela!

1. Degviela ir viegli uzliesmojoša, un tās tvaiki aiz-degoties var eksplodēt. Lietojot degvielu, veiciet atbilstošus pasākumus, lai samazinātu nopietnu miesas bojājumu risku.
2. Uzpildot vai iztukšojot tvertni, glabājiet to tīrā, labi vēdinātā vietā ārpus telpām un izmantojiet atļautu degvielas savācējtvertni. Nesmēķējiet. Degvielas uzpildīšanas vai darbības laikā izvairieties no dzirkstelēm, atklātas liesmas vai citiem aizdegšanās avotiem uzpildes vietas tuvumā. Nekad neuzpildiet tvertni ēkā.
3. Lai novērstu dzirksteļu veidošanos vai elektrisko izlādi, turiet iezemētus, vadītspējīgus priekšmetus, piemēram, instrumentus, atstatus no neaizsargātām elektriskām detaļām un savienojumiem. Dzirksteles var aizdedzināt dūmgāzes vai tvaikus.
4. Pirms tvertnes piepildīšanas vienmēr apstādiniet motoru un ľaujiet tam atdzist. Nekad nenoņemiet tvertnes vāku un neuzpildiet degvielu, kamēr dzi- nējs darbojas vai ir silts. Nedarbiniet ierīci, ja deg- vielas sistēmā ir nopūde.
5. Nedaudz atveriet tvertnes vāku, lai nolaistu spiedienu tvertnē.
6. Nepārpildiet tvertni (līdz apm. 1,5 cm zem iepildīšanas kakliņa, lai atstātu vietu gadījumam, ja degviela izplešas motora radītā siltuma dēļ).

7. Stingri uzlieciet atpakal tvertnes vāciņus un noslaukiet visu izlijušo degvielu. Nekad nedarbiniet ierīci, ja tvertnes vāciņš nav piestiprināts.

8. Gādājiet, lai izlijušas degvielas tuvumā nebūtu aizdedzes avotu. Nemēginiet iedarbināt motoru, ja degviela ir izlijusi. Tā vietā pārvietojiet ierīci no attiecīgās vietas un gādājiet, lai tajā nebūtu aiz-degšanās avotu, līdz degvielas tvaiki ir izgarojuši.

9. Uzglabājiet degvielu šim nolūkam apstiprinātās tvertnēs.
10. Uzglabājiet degvielu vēsā, labi vēdinātā vietā, kas ir aizsargāta pret dzirkstelēm, atklātu liesmu un citiem aizdedzes avotiem.
11. Nekādā gadījumā neglabājiet degvielu vai ierīci ar tvertni, kas piepildīta ar degvielu, ēkā, kur dūm-gāzes var nonākt saskarē ar dzirkstelēm, atklātu liesmu vai citiem aizdedzes avotiem, piemēram, ūdens sildītājiem, krāsnīm, žāvētājiem vai tamlī-dzīgi. Pirms glabāšanas ľaujiet motoram atdzist korpusā.
12. Ja benzīns ir pārlējies pāri, nedrīkst veikt motora iedarbināšanas mēginājumu. Tā vietā ierīce jānovāc no virsmas, kura ir piesārṇota ar benzīnu. Nedrīkst pieļaut jebkādu aizdedzes iedarbināšanas mēginājumu, līdz benzīna tvaiki ir izgarojuši.
13. Drošības apsvērumu dēl benzīna tvertnes un citu tvertņu vāki bojājuma gadījumā jānomaina.

Norādes par ierīces lietošanu un kopšanu

1. Neceliet un nenesiet ierīci, kamēr darbojas motors. Apturiet darba instrumentu darbību, kad pārvietojaties pāri virsmām, kas nav zāle, un ierīces darbību, kad tā tiek transportēta no un uz apstrādājamo laukumu.
2. Nelietojiet ierīci ar spēku. Izmantojiet jūsu pielietojumam atbilstošo ierīci. Atbilstošā ierīce veiks darbu labāk un drošāk.
3. Nemainiet dzinēja apgriezienu skaita regulatora iestatījumus un nedarbiniet motoru ar pārāk lielu apgriezienu skaitu. Apgriezienu skaita regulators nosaka motoram drošus maksimālos darba apgriezienus.
4. Nedarbiniet motoru ātri, ja pamatne netiek apstrā-dāta.

5. Nekad nelieciet delnas vai pēdas pie rotējošām dalām vai zem tām. Vienmēr turieties atstatu no izsviešanas atveres.

6. Nepieļaujiet saskari ar karstu degvielu, eļļu, iz-garojumiem un karstām virsmām. Neaiztieciet motoru vai skaņas slāpētāju. Darbības laikā šīs detaļas klūst ārkārtīgi karstas. Tās paliek karstas ari neilgu laiku pēc ierīces izslēgšanas. Pirms jeb-kādiem apkopes vai pielāgošanas darbiem ľaujiet motoram atdzist.

7. Ja ierīce rada neparastu troksni vai neierasti vibrē, nekavējoties apstādiniet motoru, atvienojiet aizdedzes vadu un nosakiet cēloni. Neparasti trokšni vai vibrācijas būtībā ir brīdinājuma zīme.

8. Izmantojiet tikai ražotāja apstiprinātus savienojumus un apstiprinātus piederumus. Šīs prasības neievērošana var izraisīt miesas bojājumus.

9. Veiciet ierīces apkopi. Pārbaudiet, vai kustīgās dajas nav nepareizi izkārtotas vai blokētas. Pārbaudiet, vai detalām nav pārrāvumu un vai nepastāv kādi citi apstāklī, kas varētu ietekmēt ierīces darbību. Ja ierīce ir bojāta, pirms lietošanas tā ir jāremontē. Daudzus negadījumus izraisa nepietiekami labā stāvoklī uzturēts aprīkojums.

10. Lai samazinātu ugunsbīstamības risku, atbrīvojiet motoru un skaņas slāpētāju no zāles, lapām, pārmērīga smērvielas daudzuma vai oglekļa nogulsnēm.

11. Griezējinstrumentiem jābūt asiem un tīriem. Pareizi uzturēti griezējinstrumenti ar asām griešanas malām mazāk blokējas un ir vieglāk vadāmi.

12. Nekad neaplaistiet un neapsmidziniet ierīci ar ūdeni vai citu škīdrumu. Stiepni turiet sausu, tīru un brīvu no nosēdumiem. Notīriet pēc katras lietošanas reizes.

13. Lai aizsargātu vidi, ievērojiet likumus un noteikumus par pienācīgu degvielas, ellas v. tml. atkritumu utilizāciju.

14. Glabājiet ierīci bērniem nepieejamā vietā un neļaujiet ierīci lietot cilvēkiem, kas nepazīst ierīci vai šīs instrukcijas. Ierīce neapmācītu lietotāju rokās ir bīstama.

15. Jānomaina bojātie skañas slāpētāji.

16. Pirms lietošanas vienmēr vizuāli pārbaudiet, vai darba instrumenti un tapas nav nolietotas vai bojātas. Lai nepieļautu nelīdzsvarotību, nolietotos vai bojātos darba instrumentus un tapas drīkst nomainīt tikai komplektu veidā. Strādājiet ar ierīci tikai dienas gaismā vai labā mākslīgajā apgaismojumā.

17. Ja iespējams, nepieļaujiet ierīces lietošanu, kad zāle ir slapja, vai arī rīkojieties ľoti piesardzīgi, lai izvairītos no paslīdēšanas.

18. Vadiet ierīci tikai solu gaitas ātrumā.

19. Vienmēr strādājiet škērsām pret nogāzi, nekad augšup vai lejup.

20. levērojiet īpašu piesardzību, kad maināt kustības virzienu nogāzē.

21. Nestrādājiet pārmērīgi stāvās nogāzēs.

22. levērojiet īpašu piesardzību, kad ierīce jāapgriež pretējā virzienā vai jāpievelk klāt.

23. Nekad nelietojiet ierīci ar bojātiem vai trūkstošiem aizsargmehānismiem, piem., bez atsites plāks-nēm un/vai apstādināšanas mehānisma.

24. Pirms motora iedarbināšanas atvienojiet visus darba instrumentus un piedziņas.

25. Piesardzīgi palaidiet vai aktivizējiet iedarbināšanas slēdzi atbilstoši ražotāja norādēm. levērojiet pietiekamo atstatumu no pēdām līdz darba instrumentam(-iem).

26. ledarbinot vai palaižot motoru, ierīci nedrīkst sagāzt, izņemot gadījumus, kad ierīce jāpaceļ šī procesa laikā. Šajā gadījumā sagāziet to tikai tik tālu, cik tas ir tiešām nepieciešams, un paceliet tikai pretējo pusi, skatoties no operatora pozīcijas.

27. Neiedarbiniet motoru, ja stāvat priekšā izsviešanas kanālam.

28. Motora darbības apstādināšanas gadījumā ir jāaizver droselvārsts; ja motors ir aprīkots ar benzīna noslēgkrānu, tas pēc augsnes aerēšanas vai uzirdināšanas ir jāaizver.

29. Apstādiniet motora darbību, novelciet aizdedzes sveces uzgali un ierīcēm ar akumulatoru — arī aizdedzes atslēgu:

- ja atstājat ierīci,

- pirms degvielas uzpildes,

1. Apstādiniet motora darbību, novelciet aizdedzes sveces uzgali un ierīcēm ar akumulatoru — arī aizdedzes atslēgu:

- pirms jūs atbrīvojat nosprostojumus vai likvidējat aizsprostojumus izsviešanas kanālā.

- pirms ierīces pārbaudes, tīrīšanas vai citu darbu izpildes pie ierīces,

- ja bijusi sadursme ar sveškermeni. Pirms ierīces atkārtotas iedarbināšanas un darba ar to pārbaudiet, vai ierīcei nav bojājumu un veiciet nepieciešanos labošanas darbus,

- ja ierīce sāk neparasti stipri vibrēt (tūlīt pārbaudiet).

Tehniskās uzturēšanas norādes

Pirms ierīces tīrīšanas, remonta, pārbaudes vai regu- lēšanas izslēdziet motoru un nodrošiniet, ka visas de- tajas ir pārstājušas kustēties.

Atvienojiet aizdedzes vadu un novietojiet to atstatus no aizdedzes sveces, lai novērstu nejaušu iedarbināšanu. Lūdziet ierīces apkopi veikt kvalificētam personālam, izmantojot tikai originālās rezerves daļas. Tas nodrošina ierīces drošības saglabāšanu.

6. Tehniskie raksturlielumi

Motora tips 1 cilindrs; 4 taktu

Darba tilpums 212 cm3
Maks. motora jauda 4,0 kW
Darba apgriezienu skaits 3400 min	-1
Degviela Neetilētais benzīns
Degvielas tvertnes tilpums	3,6 l
Motorella	10W 30 / SAE 30
Aizdedzes svece	F7TC
Ellas tvertnes tilpums	0,6 l
Dziluma iestatijums	+5 / -15
Darba platums	400 mm
Nažu skaits	18
Naža ∅	165
Savācējgroza tilpums	45L
Svars	38 kg

Paturētas tiesības veikt tehniskas izmainas!

Skañas intensitātes līmenis izmērīts saskaṇā ar attiecīgajiem standartiem:

Skañas spiediens L_pA	= 85,9 dB(A)
Skañas jauda L_wA	= 101,2 dB(A)
Mērijuma klūda K_pA	= 3,43 dB(A)

Valkājiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Vibrācija:

Vibrācija A_hv (kreisā puse / labā puse)	= 7,03 m/s ^2
Mērījuma kļūda K_pA	= 1,5 m/s ^2

lerobežojiet skañas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.

• Nepārslogojiet ierīci.

• Ja nepieciešams, uzticiet pārbaudīt ierīci.

• Izslēdziet ierīci, kad to nelietojat.
• Lietojiet cimdus.

7. Izpakošana

⚠ IEVÊRĪBAI!

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

8. Pirms lietošanas sākšanas

Montāža

⚠ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

Vadības roktura montāža (3.-9. att.)

• Uzstādiet apakšējo rokturi (4), kā tas parādīts 3. un 4. att. Nofiksējiet skavu, izmantojot četras sešstūrgalvas skrūves (E, F), divas paplāksnes (G), divus plastmasas uzgriežņus (5) un divus sprostuzgriežņus (D).
• Savienojiet augšējo rokturi (rokturi) (1) ar apakšējo rokturi (4). Šim nolūkam izmantojiet divus plastmasas uzgriežņus (5) ar attiecīgajām seštūrgalvas skrūvēm (5) un paplāksnēm (G) (5. un 6. att.).
• Uzstādiet trošu vilkmes turētāju (B) vadāmā roktura labajā pusē, kā parādīts 7. Att.
• Nofiksējiet kabeli ar abām kabeļa spailēm (A) pie roktura. (8. + 9. att.)

Savācējgroza montāža (10.-11. att.)

- Ar vienu roku paceliet izsviešanas vāku (11. att. 7. poz.), ar otru roku turiet aiz roktura savācējgrozu (11. att. 6. poz.) un iekabiniet to no augšas. levērībai! Lai iekabinātu savācējgrozu, motoram jābūt izslēgtam, un veltnis nedrīkst griezties!

Uzirdināšanas dziljuma regulēšana (12. att.)

Uzirdināšanas dziljumu regulē, izmantojot dziljuma regulēšanas mehānismu (11). Šim nolūkam mazliet pagrieziet pa kreisi vai labi dziljuma regulēšanas mehānismu (11), lai noregulētu vajadzīgo darba dziljumu. Dziļumu var regulēt pakāpeniski diapazonā no 0 mm līdz -15 mm.

Ja transportēšanas svira (3) atrodas transportēšanas stāvoklī, nažiem nav saskares ar pamatni.

IEVĚRĪBAI! Noregulējiet transportēšanas sviru (3) (12. att.) transportēšanas stāvoklī, lai veltnis būtu bezkontakta stāvoklī. Izņemot uzirdināšanas/aerēšanas darbus, kustības uz priekšu laikā skarifikatoram jābūt tikai transportēšanas pozīcijā.

Aeratora veltna dziluma regulēšana

Lai nodrošinātu netraucētu darbību un nepieļautu aeratora veltņa bojājumus, aeratora veltni drīkst izmantot tikai dziluma iestatījumā “O”.

Veltna nomaina (19.-23. att.)

IEVĒRĪBAI! Obligāti lietojiet cimdus!

Izskrūvējiet sešstūrgalvas skrūves un atbalsta plāksni. Paceliet veltni aiz šā gala. Izvelciet veltni bultiņas virzienā no piedziņas četrstūra.

lebīdiet jauno veltni bultiņas virzienā atpakal piedziņas četrstūrī un pēc tam iespiediet to turētājā. Veltni atkārtoti nostipriniet korpusā, izmantojot sešstūrgalvas skrūves.

9. Apkalpošana

⚠ levērībai!

Motoru piegādā bez ellas. Tādēl pirms lietošanas sākšanas noteikti iepildiet ellu. Pirms katra darba jāpārbauda ellas limenis motorā.

lerīces iedarbināšana

Lai nepieļautu motora nejaušu iedarbināšanu, tas ir aprīkots ar motora bremzi (1. att./1. poz.), kura darbības laikā vienmēr jānospiež, jo citādi motors apstāsies.

levērībai! Atlaižot motora bremzes sviru, tai jāatgriežas sākuma pozīcijā, un motoram jāapstājas. Ja tas tā ne-notiek, tad ierīci nedrīkst izmantot.

1. Noregulējiet galveno slēdzi ieslēgtā pozīcijā "ON" (14. att. a poz.) un pēc tam atveriet benzīna krānu (c poz.). Šim nolūkam novietojiet krānu pozīcijā "ON".

2. Noregulējiet gaisa vārsta sviru (14. Att. b poz.) po-zīcijā “Choke”. Norāde! Gaisa vārsts parasti nav nepieciešams silta motora atkārtotas iedarbināšanas gadījumā.

3. Nospiediet motora bremzes sviru (13. att.) un spēcīgi pavelciet startera auklu (14. poz.), līdz motors iedarbinās.

4. Laujiet motoram nedaudz iesilt un pēc tam noregulējiet gaisa vārsta sviru (14. Att. b poz.) pozīcijā "RUN".

5. Pārvietojiet transportēšanas sviru (3) darba stāvoklī.

levērībai! Vienmēr lēnām izvelciet startera auklu līdz pirmajai pretestībai pirms tās ātrai pavilkšanai, lai iedarbinātu motoru. Neļaujiet startera auklai pēc veiktās iedarbināšanas strauji ievilkties atpakaļ

levērībai! Neiedarbiniet motoru, ja transportēšanas svira (3) ir darba stāvokli!

levērībai! Uzirdināšanas veltnis rotē, kad motors tiek iedarbināts.

levērībai! Nekad neatveriet izsviešanas vāku, ja motors vēl darbojas. Rotējošais veltnis var radīt savainojumus. Vienmēr rūpīgi nostipriniet izsviešanas vāku. To atloka atpakaj ar stiepes atsperi pozīcijā “Ciet”!

Vienmēr jāievēro drošības distance starp korpusu un lietotāju, ko nodrošina vadības rokturi. Īpaša piesardzība jāievēro darba un kustības virziena mainišanas laikā slīpumos un nogāzēs. levērojiet drošu pozīciju, valkājiet apavus ar neslīdošām, raupjām pazolēm un garas bikses. Vienmēr strādājiet šķērsām pret nogāzi.

Nogāzes, kuru slīpums pārsniedz 15 grādus, drošības apsvērumu dēļ nedrīkst uzirdināt ar ierīci. Esiet īpaši piesardzīgs, virzoties atmuguriski un velkot ierīci, pa-klupšanas risks!

Apgriezienu skaita noregulēšana (1. att.)

Apgriezienu skaitu var noregulēt ar akseleratora sviru (15). lesakām strādāt ar lielāku apgriezienu skaitu.

Aerēt

Uzirdināšanas laikā ar irdināšanas nažu palīdzību tiek uzkasīta zāliena virsma un šuves. Tādējādi tiek aizvāktas sūnas, mulča un nezāles un tiek pārgrieztas augšā esošās smalkās saknes. Tādējādi zāles saknēm atkal labāk pieklūst gaiss, gaisma, ūdens un barības vielas, un zāliens aug labāk un kuplāk. Smalko sakņu pārgriešana pie tam pamudina zāliena augšanu. Tas sekmē zāliena nodilumizturību.

Zāliens jāuzirdina e vairāk kā divas reizes gadā.

Vislabāk aprīlī/maijā un/vai septembrī/oktobrī.

Lai iegūtu vēl labāku rezultātu, pēc uzirdināšanas mēslojiet un aplaistiet zālienu.

Aerēšana

Aerēšanas laikā aerēšanas veltnis no virsmas aizvāc mulču un sūnas un atbrīvo zālienu no tā saucamās zāliena vadmalas. Tādējādi zāles saknēm atkal labāk pieklūst gaiss, gaisma, ūdens un barības vielas, un zāliens aug labāk un kuplāk. Aerēšana ir saudzīgāka zāliena kopšanas metode, salīdzinot ar uzirdināšanu, bet tomēr nav tik efektīva. Zālienu var aerēt vairākas reizes gadā (apt. ik pēc 4 nedēļām).

Norādes par pareizu darbu

Darba laikā ir ieteicams izmantot darba metodi ar pār- klāšanos. Lai panāktu rūpīgu darba veidu, vadiet ierīci iespējami taisnās joslās. Turklāt šīm joslām vienmēr vajadzētu pārklāties par dažiem centimetriem, lai nepaliktu pāri nekādas svītras. Irdiniet vispirms garen- virzienā un pēc tam šķērsām, lai iegūtu šaha galdina rakstu.

Tiklīdz darba laikā paliek guļus zāles paliekas, jāiztukšo savācējgrozs. levērībai! Pirms savācējgroza noņemšanas izslēdziet motoru un nogaidiet, līdz veltnis pilnīgi apstājas!

Tukšajos vai trūcīgi zaļojošajos laukumos pēc uzirdināšanas iesējiet zālienu.

Lai atkabinātu savācējgrozu, ar vienu roku paceliet izsviešanas vāku un ar otru roku noņemiet savācēj-maisu! Cik bieži jāveic zāliena apstrāde, ir atkarīgs no zāliena zāles augšanas un zemes cietības.

Uzturiet tīru ierīces korpusa apakšpusi un noteikti no- ņemiet zemes un zāles nogulsnējumus. Nogulsnējumi apgrūtina palaišanas procesu un negatīvi ietekmē kva- litāti. Nogāzēs josla jānobrauc šķērsām pret nogāzi. Pirms veic veltņa jebkādas pārbaudes, izslēdziet mo- toru.

levērībai! Veltnis vēl dažas sekundes turpina griezties pēc motora izslēgšanas. Nekad nemēģiniet apturēt veltni. Ja kustībā esošais veltnis saduras ar kādu priekšmetu, izslēdziet ierīci un nogaidiet, līdz veltnis pilnīgi apstāsies. Pēc tam pārbaudiet veltņa stāvokli. Ja tas ir bojāts, tas jānomaina.

10. Apkope un tīrīšana

Tīrīšana

- Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekliem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.

- lesakām ierīci tīrīt uzreiz pēc katras lietošanas rei- zes.

- Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļut ierīces iekšienē.

- Lai nepieļautu ugunsbīstamību, motora, izplūdes kolektora, akumulatora kārbas un degvielas tvertnes zonā neļaujiet uzkrāties zālei, salmiem, sūnām, lapām vai izplūstošai ziežvielai.

Apkope

- Nolietotu vai bojātu naža veltni vajadzētu nomainīt kvalificētam speciālistam

- Nodrošiniet, lai visi stiprinājuma elementi (skrūves, uzgriežni utt.) vienmēr būtu stingri pievilkti, tā ka jūs varētu droši strādāt ar skarifikatoru.

- Glabājiet skarifikatoru sausā telpā.

- Ilgam darbmūžam visas skrūvējamās daļas, kā arī ritenus un asis vajadzētu notīrīt un pēc tam ieellot.

- Skarifikatora regulāra kopšana nodrošina ne tikai tā izturību un darbspēju, taču veicina arī zāliena rūpī-gu un vienkāršu uzirdināšanu.

- Sezonas beigās veiciet skarifikatora vispārēju pārbaudi un notīriet sakrājušās atliekas. Pirms sezonas sākuma noteikti pārbaudiet skarifikatora stāvokli. Labošanas darbu gadījumā vērsieties mūsu servisa uzņēmumā.

- Regulāri pārbaudiet, vai nav nodilis apstādināšanas mehānisms vai bojātas detalas.

- Regulāri pārbaudiet ierīci un drošības labad nomainiet nolietotās vai bojātās detaļas.

- Ja jāiztukšo degvielas tvertne, tas jādara ārpus telpām. Iztecinātā degviela jāuzglabā īpašā degvielai paredzētā tvertnē un ar jāutilizē ar vislielāko rūpību.

Gaisa filtra apkope

Netīri gaisa filtri niecīgās, karburatoram pievadītās gaisa plūsmas rezultātā samazina motora jaudu. Tādēļ ir nepieciešama regulāra pārbaude. Gaisa filtrs jāpārbauda ik pēc 50 darba stundām un vajadzības gadījumā jāiztīra. Loti puteklaina gaisa gadījumā gaisa filtrs jāpārbauda biežāk.

• Demontējiet gaisa filtru, kā tas parādīts 15. un 16. att.
• Tiriet gaisa filtru tikai ar saspiesto gaisu vai, to izpurinot.
• Salikšanu veic apgrieztā kārtībā.

levērībai! Nekad netīriet gaisa filtru ar benzīnu vai de- gošiem škīdinātājiem.

Aizdedzes sveces apkope / nomaiņa

Pirmoreiz pārbaudiet aizdedzes sveci pēc 10 darba stundām, vai nav piesārnojuma, un, ja nepieciešams, notīriet to ar vara stiepļu suku. Pēc tam veiciet aizdedzes sveces apkopi ik pēc 50 darba stundām.

• Nonemiet aizdedzes sveces uzgali (17. att.), to pagriežot.
• Nonemiet aizdedzes sveci, izmantojot aizdedzes sveces atslēgu (18. att.).
• Salikšanu veic apgrieztā kārtībā.

Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: ogles sukas, aerēšanas veltnis

* nav obligāti iekļauts piegādes komplektā!

Rezerves dajas un piederumus varat saņemt mūsu ap-kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

11. Glabāšana

Brīdinājuma norāde par sagatavošanas darbiem ierīces novietošanai glabāšanā: Neizteciniet benzīnu slēgtās telpās, uguns tuvumā vai smēķēšanas laikā. Gāzes tvaiki var izraisīt sprādzienus vai degšanu.

1. Izmantojot benzina izsukšanas sukni, iztukšojiet benzina tvertni.
2. ledarbiniet motoru un ľaujiet tam darboties tik ilgi, kamēr ir izlietots atlikušais benzīns.

⚠ BRĪDINĀJUMS! Nekad nenovietojiet uzgla-bāšanai ierīci, kam degvielas tvertnē ir ben-zīns, ēkās, kurās benzīna tvaiki var nonākt sa-skarē ar atklātu liesmu vai dzirkstelēm!

1. Pēc katras sezonas veiciet eljas maiņu. Šim nolū-kam izteciniet nolietoto motoreļļu no silta motora un iepildiet jaunu.
2. Nonemiet aizdedzes sveci no cilindra galvas. Ar ellas kanninu iepildiet apm. 20 ml ellas cilindrā. Lēnām pavelciet startera rokturi, tā ka ellja aizsargā cilindru tā iekšpusē. leskrūvējiet atpakal aizdedzes sveci.
3. Notīriet cilindra dzesētājribas un korpusu.
4. Notīriet visu ierīci, lai pasargātu emaljas krāsu.
5. Uzglabājiet ierīci labi vēdinātā vietā.

lerīces sagatavošana transportēšanai

1. Izmantojot benzīna izsūkšanas sūkni, iztukšojiet benzīna tvertni.
2. Laujiet motoram darboties tik ilgi, līdz tiek izlietots atlikušais benzīns.
3. Iztukšojiet motorellu no silta motora.
4. Noņemiet aizdedzes sveces uzgali no aizdedzes sveces.
5. Notīriet cilindra dzesētājribas un korpusu.
6. Pēc vajadzības demontējiet rokturi. Uzmaniet, lai trošu vilkmes netiktu pārlocītas.

12. Utilizēšana un atkārtota izmantošana

lerīce atrodas iepakojumā, lai izvairītos no bo-jājumiem transportēšanas laikā. lepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo

atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

13. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Motors nesāk darboties	Nav nospiesta motora bremzes svira Nospiediet motora bremzes sviru
	Bojāta aizdedzes svece Nomainiet aizdedzes sveci
	Degvielas tvertne ir tukša lepildiet degvielu
	Aizvērts benzīna krāns Atveriet benzīna krānu
Samazinās motora jauda	Pārāk cieta zeme Labojiet uzirdināšanas dzilumu
	Aizsprostots skarifikatora korpuss Notīriet korpusu
	Stipri nolietots nazis Nomainiet nazi
Nav rūpīgi uzirdināts	Nolietots nazis Nomainiet nazi
	Nepareizs uzirdināšanas dzilums Labojiet uzirdināšanas dzilumu
Motors darbojas, nažu veltnis negriežas	Saplīsusi zobsiksna	Uzticiet pārbaudīt klientu tehniskāsapkalpošanas darbnīcā

Acīmredzami defekti ir įpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt allīdzību par šādiem defektiem ir spēkā neesosās. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves dalu, kas iespējams kljuvusi nelietojama bojātu materiālu vai ražošanas

defektu dėl šajā laika periodā. Attiecībā uz rezerves dajām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja murns ir garantija no saviem piegādātājiem. Jauno detaju uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atīfizināšanu netiek izskatītas.

Garantija LT
