Produkto tipas	Terminis skarifikatorius
Markė	Scheppach
Modelis	SC50Vario
Variklis	1 cilindras, 4 taktų, 212 cm³, 4,0 kW
Degalai	Bešvinis benzinas
Degalų bako talpa	3,6 L
Variklio alyva	10W30 / SAE 30, 0,6 L
Darbinis plotis	400 mm
Darbinis gylis	Nuolat reguliuojamas nuo +5 mm iki -15 mm
Ašmenų skaičius	18
Ašmenų skersmuo	165 mm
Surinkimo dėžės talpa	45 L
Svoris	38 kg
Garso slėgio lygis (LpA)	85,9 dB(A)
Garso galios lygis (LWA)	101,2 dB(A)
Vibracijos (bendra vertė)	7,03 m/s² (neapibrėžtis 1,5 m/s²)
Uždegimo žvakės tipas	F7TC
Leidžiami naudojimai	Privati veja, sodas ir laisvalaikis (maks. 10 h/metus)
Funkcijos	Skarifikacija ir aeracija
Priežiūra	Oro filtras kas 50 h, žvakė kas 50 h, alyvos keitimas kiekvieną sezoną
Sauga	Variklio stabdys, sustabdymo svirtis, šiluminės ir apsaugos nuo atatrankos apsaugos
Dėvimos dalys	Skarifikacijos velenas, anglies šepetėliai
Garantija	Teisinė, sugedusios dalys keičiamos nemokamai

Dažnai užduodami klausimai - SC50Vario SCHEPPACH

Kaip užvesti skarifikatorių SC50Vario?

Nustatykite jungiklį į ON, atidarykite benzino čiaupą, uždėkite droselį ant 'Choke', jei variklis šaltas, paspauskite variklio stabdžio svirtį ir staigiai patraukite užvedimo laidą.

Kokią variklio alyvą naudoti ir kaip patikrinti lygį?

Naudokite 10W30 arba SAE 30 alyvą. Lygis tikrinamas alyvos matuokliu (rep. 11). Pildykite iki viršutinės žymos.

Kaip sureguliuoti skarifikacijos gylį?

Sukite gylio reguliavimo įtaisą (rep. 11) nuolat nuo +5 mm (transportas) iki -15 mm (darbas). Padėtis 'O' rekomenduojama aeracijai.

Kada ir kaip pakeisti skarifikacijos veleną?

Pakeiskite veleną susidėvėjus ar pažeidus. Atsukite šešiakampius varžtus, nuimkite atraminę plokštę, išimkite seną veleną ir įdėkite naują pagal rodykles. Mūvėkite pirštines.

Kaip išvalyti oro filtrą?

Nuimkite filtro dangtelį (pav. 15-16). Išvalykite elementą suspaustu oru arba pabeldami. Niekada nenaudokite benzino ar degių tirpiklių. Sumontuokite atgal.

Variklis neužsiveda: ką daryti?

Patikrinkite: ar paspausta variklio stabdžio svirtis, ar gera uždegimo žvakė, ar degalų bakas pilnas, ar atidarytas benzino čiaupas. Jei reikia, pakeiskite žvakę.

Koks rekomenduojamas skarifikacijos dažnis?

Skarifikuokite du kartus per metus: pavasarį (balandį/gegužę) ir rudenį (rugsėjį/spalį). Aeraciją galima atlikti kas 4 savaites.

Kaip laikyti prietaisą žiemą?

Ištuštinkite degalų baką, leiskite varikliui veikti kol išsijungs, išleiskite karštą variklio alyvą, išimkite žvakę ir įpilkite 20 ml alyvos į cilindrą. Laikykite sausoje ir vėdinamoje vietoje.

Kokias apsaugos priemones dėvėti?

Dėvėkite apsauginius akinius, klausos apsaugą, pirštines, neslidžius apsauginius batus ir ilgas kelnes. Venkite laisvų drabužių.

Ką daryti, jei velenas nesisuka, o variklis veikia?

Tai gali reikšti, kad plyšo dantytas diržas. Atlikite patikrą ir pakeiskite diržą igaliotame servise.

NAUDOJIMO INSTRUKCIJA SC50Vario SCHEPPACH

Simbolių ant įrenginio aiškinimas

	Dèmesio! Prieš pradédami eksploatuoti, perskaitykite naudojimo instrukciją.
	Liepkite tretiesiems asmenims (žmonėms ir gyvūnams) pasišalinti iš pavjoaus zonos.
	Svarbu. Karštos dalys. Laikykitės atstumo.
	Aštrūs darbo įrankiai – nejsipjaukite rankų arba kojų pirštų – prieš atlik-dami techninę priežiūrą, ištraukite uždegimo žvakės kištuką
	Svarbu. Išmetamosios dujos yra nuodingos. Todėl neeksploatuokite variklio nevėdinamose patalpose.
	Neaeruokite / nevėdinkite lyjant!
	Naudokite klausos ir akių apsaugą.
	Dèmesio: karštas paviršius – pavojus nudegti
	DĖMESIO! Eksploatacinės medžiagos yra degios ir sprogios – pavojus nudegti
	Prieš pradėdami eksploatuoti, pripildykite alyvos ir kuro
	Alyvos lygio kontrolė„Choke“ jj./išj.
	Atidarytas / uždarytas benzino čiaupas
	Darbinė padėtis – transportavimo padėtis (transportavimo svirtis)

Turinys: Puslapis:

1. Ivadas....63
2. Irenginio aprašymas 63
3. Komplektacija 63
4. Naudojimas pagal paskirtj 63
5. Bendrieji saugos nurodymai....64
6. Techniniai duomenys 67
7. Išpakavimas....67
8. Prieš pradedant eksploatuoti.... 67
9. Valdymas 68
10. Techninė priežiūra ir valymas....69
11. Laikymas....70
12. Utilizavimas ir pakartotinis atgavimas 70
13. Sutrikimų šalinimas....71

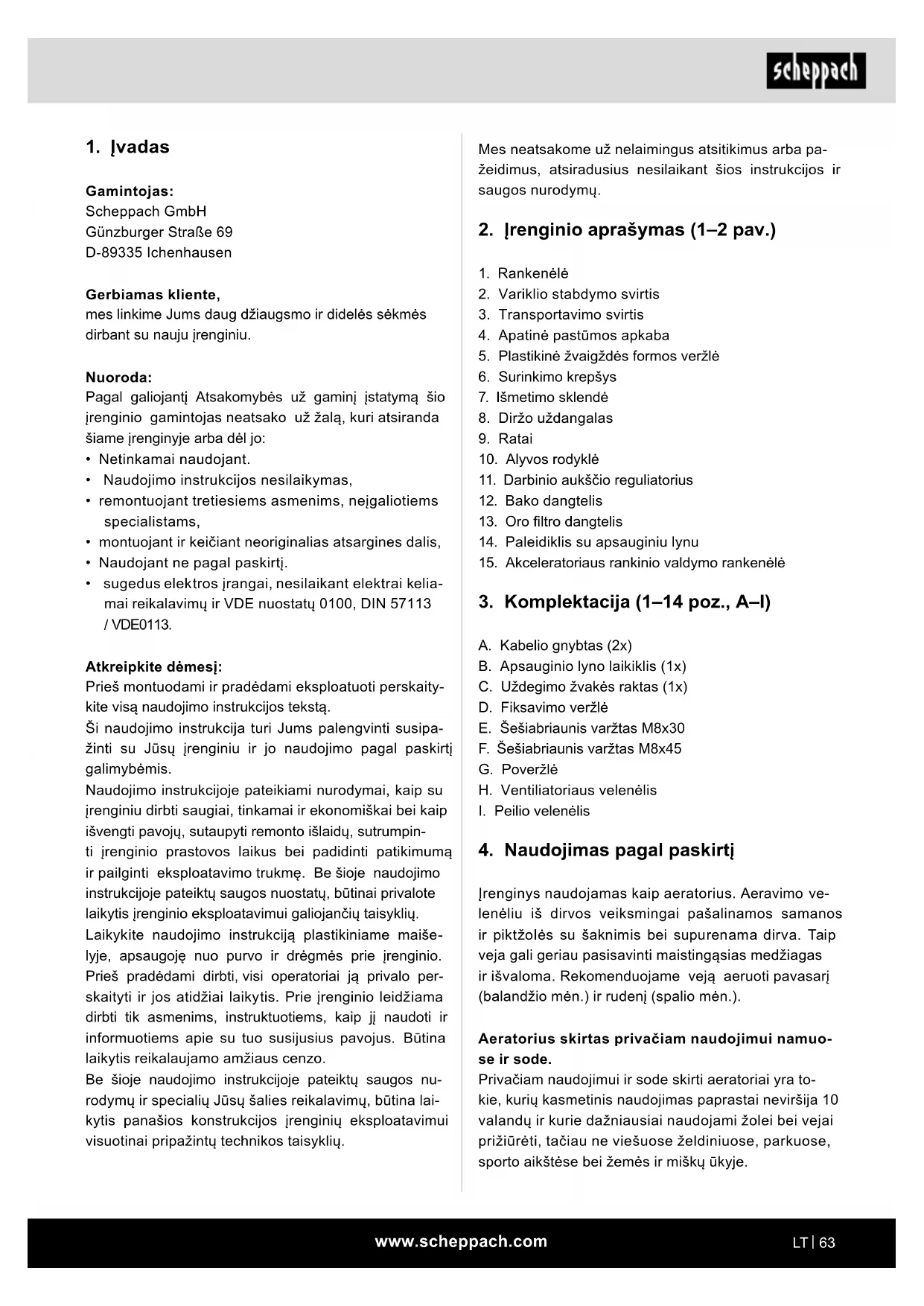

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• Netinkamai naudojant.
- Naudojimo instrukcijos nesilaikymas,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• Naudojant ne pagal paskirtj.
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis jrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie jrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip ji naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nu-rodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis panašios konstrukcijos įrenginių eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1–2 pav.)

1. Rankenèlè
2. Variklio stabdymo svirtis
3. Transportavimo svirtis
4. Apatinė pastūmos apkaba
5. Plastikinė žvaigždės formos veržlė
6. Surinkimo krepšys
7. lšmetimo sklendė
8. Diržo uždangalas
9. Ratai
10. Alyvos rodyklé
11. Darbinio aukščio reguliatorius
12. Bako dangtelis
13. Oro filtro dangtelis

14. Paleidiklis su apsauginiu lynu

15. Akceleratoriaus rankinio valdymo rankenėlė

3. Komplektacija (1–14 poz., A–I)

A. Kabelio gnybtas (2x)
B. Apsauginio lyno laikiklis (1x)
C. Uždegimo žvakės raktas (1x)
D. Fiksavimo veržlě
E. Šešiabriaunis varžtas M8x30
F. Šešiabriaunis varžtas M8x45
G. Poveržlè
H. Ventiliatoriaus velenėlis
I. Peilio velenėlis

4. Naudojimas pagal paskirti

Irenginys naudojamas kaip aeratorius. Aeravimo ve- lenėliu iš dirvos veiksmingai pašalinamos samanos ir piktžolės su šaknimis bei supurenama dirva. Taip veja gali geriau pasisavinti maistingąsias medžiagas ir išvaloma. Rekomenduojame veją aeruoti pvasarį (balandžio mėn.) ir rudenį (spalio mėn.).

Aeratorius skirtas privačiam naudojimui namuose ir sode.

Privačiam naudojimui ir sode skirti aeratoriai yra to-kie, kurių kasmetinis naudojimas paprastai neviršija 10 valandų ir kurie dažniausiai naudojami žolei bei vejai prižiūrėti, tačiau ne viešuose želdiniuose, parkuose, sporto aikštėse bei žemės ir miškų ūkyje.

Tinkamo aeratoriaus naudojimo sąlyga yra gamintojo pridėtos naudojimo instrukcijos laikymasis. Naudojimo instrukcijoje taip pat nurodytos eksploatavimo, techni-nės ir einamosios priežiūros sąlygos.

Δ Įspėjimas! Dėl naudotojo kūnui kylančio pavojaus aeratoriaus negalima naudoti kaip smulkintuvo, skirto nupjautoms šakoms ir krūmams smulkinti. Be to, aeratoriaus negalima naudoti kaip kultivatoriaus-motobloko ir dirvos nelygumams, pvz., kurmiarausiams, lyginti.

Saugumo sumetimais aeratoriaus negalima naudoti kaip kitų visų rūšių darbo įrankių ir įrankių rinkinių varančiojo agregato, išskyrus tuo atvejus, kai tai leidžia daryti gamintojas.

Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužaloji-mus atsako naudotojas / operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Bendrieji saugos nurodymai

Bendrosios saugos taisyklės

Susipažinkite su savo mašina.

Perskaitykite ir supraskite naudotojo žinyne ir ant mašinos esančius ženklinimus.

Susipažinkite, kaip ir kokiems tikslams naudojama mašina. Susipažinkite su mašinos keliamais potencialiais pavojais.

Susipažinkite, kaip mašina valdoma ir tinkamai aptarnaujama. Susipažinkite, kaip galima greitai sustabdyti arba išjungti mašiną ir valdiklius.

Perskaitykite ir supraskite visus atskirai prie mašinos pridėtame naudotojo žinyne esančius saugos nurodymus bei instrukcijas. Nemėginkite valdyti mašinos, kai tiksliai nežinote, kaip valyti ir techniškai prižiūrėti variklį bei kaip išvengti sužalojimų ir (arba) materialinės žalos.

Sauga darbo vietoje

Niekada nepaleiskite ir nepalikite veikti variklio uždarose patalpose. Išmetamosios dujos yra pavojingos ir jose yra anglies monoksido – bekvapių ir nuodingu dujų.

Ši mazgą valdykite tik gerai védinamoje išorinėje sri- tyje.

Niekada nevaldykite mašinos, jei neužtikrinamas pakankamas matomumas arba pakankamas apšvietimas. Niekada nevaldykite šlaituose. Visada dirbkite horizontaliai ant pagrindo, niekada iš viršaus žemyn.

Asmenų sauga

1. Niekada nevaldykite mašinos veikiami narkotikų, alkoholio ar kitokių vaistų, galinčių paveikti jūsų gebėjimus naudotis mašina.
2. Vilkėkite tinkamus drabužius. Mūvėkite ilgas kelnes, avėkite aulinius batus ir mūvėkite pirštines. Nevilkėkite plačių drabužių, trumpų kelnių ir nusiimkite papuošalus. Susiriškite ilgus plaukus iki pečių ilgio. Plaukus, drabužius ir pirštines visada laikykite toliau nuo judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti judančios dalys.
3. Naudokite apsaugines priemones. Visada naudokite akių apsaugą.
4. Atsižvelgiant i tam tikras sąlygas naudojamos asmeninės priemonės, pvz., apsauginė kaukė nuo dulkių, apsauginis šalmas arba klausos apsauga, sumažina asmenų sužalojimų skaičių.
5. Prieš paleisdami patikrinkite mašiną. Neišmontuokite apsaugų ir išlaikykite juos tinkamos būklės. Įsitikinkite, kad visos veržlės, varžtai ir pan. yra tvirtai priveržti.
6. Jokiu būdu nevaldykite mašinos, jei ją reikia suremontuoti arba pažeista jos mechanika.
7. Prieš naudodami mašiną, pakeiskite pažeistas, trūkstamas arba neveikiančias dalis. Patikrinkite sandarumą. Užtikrinkite saugias mašinos veikimo sąlygas.
8. Jokiu būdu nemanipuliuokite apsauginiais įtaisais. Reguliariai tikrinkite, kaip jie veikia.

9. Mašinos negalima naudoti, jei jos negalima jjungti arba išjungti variklio jungikliu. Benzinu varomos mašinos, kurių negalima valdyti variklio jungikliu, yra pavojingos ir jas reikia pakeisti.

10. Prieš paleisdami reguliariai patikrinkite, ar iš mašinos buvo pašalinti raktai ar atsuktuvai. Raktu arba atsuktuvu, kuris lieka ant besisukančios dalies, gali būti sužaloti asmenys.

11. Likite atidūs ir eksploatuodami mašiną išsaugokite sveiką protą.
12. Nedirbkite per daug pasilenkę. Nevaldykite mašinos basi arba su sandalais ar pan. lengvais batais. Avėkite apsauginius batus, kurie apsaugotų Jūsų kojas ir užtikrintų Jūsų stabilumą ant slidžių paviršių.
13. Visada stovėkite stabiliai ir išlaikykite pusiausvyrą. Taip mašiną galėsite geriau kontroliuoti netikėtose situacijose.
14. Venkite neplanuoto paleidimo. Isitikinkite, kad prieš transportuojant mašiną arba atliekant mazgo techninės ar einamosios priežiūros darbus variklis bus išjungtas. Kai mašina transportuojama arba jos techninės ar einamosios priežiūros darbai atliekami veikiant varikliui, gali įvykti nelaimingi atsitikimai.
15. Patikrinkite teritoriją, kurioje naudojama mašina, ir pašalinkite akmenis, lazdas, vielas, kaulus ir kitus pašalinius daiktus, kurie gali būti pagriebti ir nu-sviesti.
16. Jei jrenginiai su gale esančia išmetimo anga ir atvirais galiniais ratukais eksploatuojami be surinkimo jrenginio, reikia dévěti kompleksinę akių apsaugą.
17. Nepalikite vidaus degimo variklio veikti uždarose patalpose, kuriose gali kauptis pavojingas anglies monoksidas.

Sauga naudojant eksploatacines medžiagas

⚠️ ISPĖJIMAS: benzinas yra labai degus!

1. Degalai yra labai degūs ir jiems užsidegus gali sprogti garai. Naudodami degalus, imkitės atitinkamų priemonių, kad sumažintumėte sunkių sužalojimų rizika.

2. Pildydami arba išleisdami baką, būkite švarioje, gerai vėdinamoje išorės srityje ir naudokite leidžiamą degalų surinkimo indą. Nerūkykite. Pildydami degalus ar eksploatuodami mazgą, netoliese venkite uždegimo kibirkščių, atvirų liepsnų ar kitų uždegimo šaltinių. Jokiu būdu nepildykite bako pastate.

3. Ižemintus, laidžius daiktus, pvz., įrankius, laikyki-te toliau nuo neapsaugotų, įtampingųjų elektrinių dalių ir jungčių, kad išvengtumėte kibirkščių susi-darymo arba kibirkšties pramušimo. Dūmų dujos arba garai gali užsideqti.

4. Visada išjunkite variklj ir, prieš pildydami baką, leiskite jam atvėsti. Jokiu būdu nenuimkite bako dangtelio arba nepildykite degalų veikiant arba esant šiltam varikliui. Nevaldykite mašinos, jei de-galu tiekimo sistema yra nesandari.
5. Norėdami pašalinti iš bako slėgį, šiek tiek atidary-kite bako dangteli.
6. Neperpildykite bako (jei dėl variklio generuojamos šilumos degalai plečiasi, maždaug iki 1,5 cm žemiau pildymo atvamzdžio).
7. Vél saugiai užsukite bako ir rezervuaro dangtelj bei išvalykite išlietus degalus. Jokiu būdu nevaldykite mazgo, kol neuždėtas bako dangtelis.
8. Išlieję degalus, venkite uždegimo šaltinius. Jei iš- liejote degalus, nemėginkite paleisti variklio. Vietoj to, pašalinkite mašiną iš susijusios srities ir venkite uždegimo šaltiniu, kol degalu garai išgaruos.
9. Laikykite degalus specialiai pagamintuose ir šiam tikslui naudoti leidžiamuose rezervuaruose.
10. Laikykite degalus vėsioje, gerai vėdinamoje ir nuo uždegimo kibirkščių, atviros liepsnos arba kitų uždegimo šaltinių apsaugotoje vietoje.
11. Degalų arba mašinos su pripildytu baku jokiu būdu nelaikykite pastate, kuriame dūmų dujos gali kontaktuoti su uždegimo kibirkštimis, atviromis liepsnomis arba kitais uždegimo šaltiniais, pvz., karšto vandens paruošimo įrenginiais, krosnimis, džio-vintuvais arba pan. Prieš įdedami variklj į korpusą, leiskite jam atvėsti.
12. Benzino išbėgus per kraštus, nemėginkite paleisti variklio. Vietoj to, pašalinkite mašiną nuo benzinu užteršto ploto. Mėginkite bet kokio bandymo uždeqti, kol išgaruos benzino garai.
13. Saugumo sumetimais, esant pažeidimui, pakeiskite benzino baką ir kitus užsukamus bako dang-telius.

Nuorodos dėl mašinos naudojimo ir priežiūros

1. Nekelkite ir neneškite mašinos veikiant varikliui. Sustabdykite darbo įrankius, kai važiuojate kitais plotais, o ne žole ir kai mašina transportuojama iš vienos vietos i kita.

2. Nevaldykite mašinos naudodami jėgą. Savo tikslui naudokite tinkamiausią mašiną. Tinkama mašina geriausiai ir saugiausiai atliks užduoti.

3. Nekeiskite variklio sūkių skaičiaus reguliatoriaus nustatymų ir neleiskite varikliui veikti per dideliu sūkių skaičiumi. Sūkių skaičiaus reguliatorius valdo maksimalų darbinį sūkių skaičių, kuris yra saugus varikliui.

4. Kai dirva neapdorojama, nepalikite variklio veikti greitai.

5. Niekada nekiškite rankų arba kojų prie besisukančių dalių arba po jomis. Visada laikykitės atstumo nuo išmetimo angos.

6. Venkite sąlyčio su karštais degalais, alyva, dūmų dujomis ir karštais paviršiais. Nelieskite variklio arba duslintuvo. Eksploatuojant šios dalys ypač įkaista. Išjungus mazgą, šios dalys lieka trumpai karštos. Prieš atlikdami techninės priežiūros darbus arba nustatymus, leiskite variklio atvėsti.

7. Jei mašina skleistų nejprastus garsus arba nejprastai vibruotų, nedelsdami išjunkite variklj, atjunkite uždegimo kabelį ir raskite priežastį. Nejprasti garsai arba vibracija iš esmės yra įspėjamasis ženklas.

8. Naudokite tik gamintojo leidžiamas jungtis ir priedus. Nesilaikant šio reikalavimo, gali būti sužaloti asmenys.

9. Atlikite mašinos techninę priežiūrą. Patikrinkite, ar judančios dalys tinkamai ištiesintos ir neužblokuotos. Patikrinkite dalis, ar jos nelūžusios ir nėra tokios būklės, kad galėtų neigiamai paveikti mašinos eksploatavimą. Jei yra pažeidimas, prieš naudodami mašiną paveskite suremontuoti. Daug nelaimingų atsitikimų kyla dėl įrangos, kurios techninė priežiūra nebuvo atlikta.

10. Pašalinkite iš variklio ir garso duslintuvo žolę, lapus, tepalo perteklių arba susikaupusi angliavan-denilj, kad sumažintumėte gaisro pavjoaus riziką.

11. Pjovimo jrankiai turi būti aštrūs ir švarūs. Tinkamai techniškai prižiūrėtus pjovimo jrankius su aštrio-mis pjovimo briaunomis užsiblokuoja rečiau ir juos lengviau valdyti.

12. Jokiu būdu neliekite ir nepurkškite ant mazgo van-dens arba kito skysčio. Valdymo rankena turi būti sausa, švari ir ant jos neturi būti nuosėdu. Po kie-kvieno naudojimo išvalykite.

13. Norėdami apsaugoti aplinką, laikykitės tinkamo degalų, alyvos arba pan. utilizavimo įstatymų ir potvarkių.

14. Neeksploatuojamas mašinas laikykite vaikams nepasiekiamoje vietoje ir neleiskite asmenims, kurie néra susipažinę su mašina ar šiais nurodymais, neleiskite valdyti mašinos. Nemokytų naudotojų rankose mašina yra pavojinga.

15. Pažeistus duslintuvus reikia pakeisti.

16. Prieš naudodami apžiūrimosios kontrolės būdu patikrinkite, ar darbo įrankiai bei kaiščiai nėra susidėvėję ir pažeisti. Norint išvengti disbalanso, nusi-dėvėjusius ir pažeistus darbo įrankius bei kaiščius galima keisti tik komplektais. Dirbkite su mašina tik dienos šviesoje arba su geru dirbtiniu apšvietimu.

17. Jei jmanoma, stenkitės nenaudoti įrenginio, esant šlapiai žolei. Būkite itin atsargūs, kad nepaslystu-mėte.

18. Valdykite mašiną tik žingsnio greičiu.

19. Visada dirbkite skersai šlaito, niekada aukštyn i jji arba žemyn nuo jo.

20. Būkite ypač atsargūs, kai ant šlaito keičiate važia-vimo kryptj.

21. Nedirbkite ant itin stačių šlaitų.

22. Būkite ypač atsargūs, kai mašiną apsukate arba traukiate prie savęs.

23. Niekada nenaudokite mašinos su pažeistais apsauginiais įtaisais arba be jų, pvz., atmušais ir (arba) surinkimo įtaisu.

24. Prieš paleisdami variklj, išjunkite visus darbinius įrankius ir pavaras.

25. Paleiskite ir aktyvinkite paleidimo jungiklj atsargiai, laikydamiesi gamintojo nuorodu. Laikykite kojas pakankamu atstumu iki darbo įrankio (-ių).

26. Paleidžiant variklj, mašinos negalima paversti, išskyrus, kai mašiną proceso metu reikia pakelti. Tokiu atveju paverskite ją tik tiek, kiek to būtinai reikia, ir kelkite tik nuo operatoriaus nusuktoje pusėje.

27. Nepaleiskite variklio, kai stovite priešais išmetimo kanalą.

28. Varikliui sustojus iš inercijos, uždarykite droselinę sklendę. Jei variklis yra su benzino uždarymo čiaupu, išvėdinus žemę arba baigus aeruoti jį reikia uždaryti.

29. Išjunkite variklj, ištraukite uždegimo žvakės kištuka, o mašinose su paleidimo iš akumuliatorių baterijos funkcija – uždegimo raktą:

- kai pasišalinate nuo mašinos,

- prieš pildami degalus,

1. Išjunkite variklj, ištraukite uždegimo žvakės kištuka, o mašinose su paleidimo iš akumuliatorių baterijos funkcija – uždegimo raktą:

- prieš šalindami blokuojančius daiktus arba sangrūdas išmetimo kanale,

- prieš tikrindami, valydami mašiną ar atlikdami darbus prie jos,

- patekus svetimkūniui. Patikrinkite, ar mašina nepažeista, ir, prieš paleisdami iš naujo arba dirbda-mi su mašina, atlikite reikalingus remonto darbus,

- jei mašina pradeda nejprastai stipriai vibruoti (š karto patikrinkite)

Nurodymai dėl einamosios priežiūros

Prieš valydami, remontuodami, tikrindami ar pritaikydami mašiną, išjunkite variklj ir jsitikinkite, kad buvo sustabdytos visos dalys.

Atjunkite uždegimo kabeli ir padėkite ji toliau nuo uždegimo žvakės, kad apsisaugotumėte nuo neplanuoto paleidimo.

Mašinos techninę priežiūrą paveskite kvalifikuotam personalui, kuris naudoja tik originalias atsargines dalis. Taip bus palaikoma mašinos sauga.

6. Techniniai duomenys

Variklio tipas 1 cilindro; 4-taktis

Darbo tūris	212 cm3
Maks. variklio galia	4,0 kW
Darbinis sūkių skaičius	3400 min. -1
Degalai	Bešvinis benzinas
Bako talpa	3,6 l
Variklinė alyva	10 W 30 / SAE 30
Uždegimo žvakė	F7TC
Bako talpa / alyva	0,6 l
Gylio nustatymas	+5 / -15
Darbinis plotis	400 mm
Peilių skaičius	18
Peilio ∅	165
Surinkimo krepšio talpa	45 l
Svoris	38 kg

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmo susidarymo duomenys, išmatuoti pagal tam tikrus standartus:

Garso slègis L_pA = 85,9 dB(A)

Garso galia L_wA = 101,2 dB(A)

Matavimo neapibréžtis K_pA = 3,43 dB(A)

Naudokite klausos apsaugą.

Dél triukšmo galima prarasti klausą.

Vibracija:

Vibracija A _hv (kairėje / dešinėje) = 7,03 m/s ^2

Matavimo neapibréžtis K _pA = 1,5 m/s ^2

Apribokite susidaranti triukšmą ir vibraciją iki minimumo!

• Naudokite tik nepriekaištingus jrenginius.
• lrenginj reguliariai techniškai prižiūrėkite ir valykite.
• Pritaikykite savo darbo būdą jrenginiui.
• Neperkraukite jrenginio.
• Prireikus paveskite jrenginj patikrinti.
• Kai jrenginys nenaudojamas, ji išjunkite.
• Mūvėkite pirštines.

7. Išpakavimas

⚠ DÈMESIO!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

8. Prieš pradedant eksploatuoti

Montavimas

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

Kreipiamosios rankenos montavimas (3–9 pav.)

• Sumontuokite apatinę stūmimo rankeną (A), kaip parodyta 3+4 pav. Užfiksuokite rankeną keturiais šešiabriauniais varžtais (E, F), dviem poveržlémis (G), dviem plastikinémis žvaigždės formos veržlėmis (5) ir dviem fiksavimo veržlémis (D).
• Sujunkite viršutinę stūmimo rankeną (1) (apkabą) su apatine stūmimo rankena (4). Tam naudokite dvi plastikines žvaigždės formos veržles (5) su atitinkamais šešiabriauniais varžtais (F) ir poveržlėmis (G) (5 + 6 pav.).
• Sumontuokite apsauginio lyno laikiklj (B) dešinėje valdymo rankenos pusėje, kaip parodyta 7 pav.

- Užfiksuokite kabelius abiem kabelių gnybtais (A) prie stūmimo rankenos. (8 + 9 pav.)

Surinkimo krepšio montavimas (10–11 pav.)

- Pakelkite išmetimo sklendę (11 pav./7 poz.) viena ranka ir užkabinkite surinkimo krepšj (11 pav./6 poz.) kita ranka iš viršaus už rankenos. Dėmesio! Norint užkabinti surinkimo krepšj, variklis turi būti išjungtas, o velenėlis – dar suktis!

Aeravimo gylio nustatymas (12 pav.)

Aeravimo gylis nustatomas gylio reguliatoriumi (11). Tam gylio reguliatorių (11) šiek tiek pasukite į kairę arba į dešinę, kad nustatytumėte norimą darbinį gylį. Gylį galima sureguliuoti be pakopų nuo 0 iki -15 mm.

Jei transportavimo svirtis (3) transportavimo padėtyje, vadinasi, peiliai nesiliečia su žeme.

⚠ DĖMESIO: nustatykite transportavimo svirtį (3) (12 pav.) į transportavimo padėtį, kad nesiliestų velenėlis. Judinkite aeratorių tik transportavimo padėtyje už aeravimo / vėdinimo proceso ribų.

Ventiliatoriaus velenėlio gylio nustatymas

Norint užtikrinti nepriekaištinga eksploatavimą ir nepažeisti ventiliatoriaus velenėlio, ventiliatoriaus velenėlj galima naudoti tik nustačius „O“ gylj.

Velenėlio keitimas (19–23 pav.)

DĖMESIO! Būtinai mūvėkite pirštines!

Pašalinkite šešiabriaunius varžtus ir priešpriešinę laikančiają plokštę. Laikykite velenėlj už šio galo. Ištraukite velenėlj rodyklės kryptimi iš pavaros keturbriaunio. Vėl įstumkite naują velenėlj rodyklės kryptimi į pavaros keturbriaunj ir po to įspauskite jį į laikiklj. Šešiabriauniais varžtais velenėlis vėl pritvirtinamas prie korpuso.

9. Valdymas

⚠ Dèmesio!

Variklis pristatomas be alyvos. Todėl prieš eksploatacijos pradžią būtinai pripildykite alyvos. Alyvos lygį reikia tikrinti prieš visus darbus.

Irenginio paleidimas

Norint išvengti netikėto variklio paleidimo, jis yra su variklio stabdžiu (1 pav., 1 poz.), kurį reikia visada aktyvinti eksploatuojant, nes kitaip variklis sustos.

Dèmesio: atleidus variklio stabdžio svirti, ji turi grjžti i pradinę padėtį, o variklis turi sustoti. Jei taip nėra, jrenginį naudoti draudžiama.

1. Nustatykite pagrindinj jungiklj i jungimo padėtį „ON“ (14 pav./a poz.) ir po to atidarykite benzino čiaupą (c poz.). Tam nustatykite čiaupą i padėtį „ON“.
2. Nustatykite „Choke“ svirtj (14 pav./b pav.) i padėtį „Choke“. Nuoroda: norint iš naujo paleisti šiltą variklj, paprastai „Choke“ nereikia.
3. Aktyvinkite variklio stabdymo svirti (13 pav.) ir stipriai patraukite už paleidimo lyno trauklės (14 poz.), kol variklis pasileis.
4. Trumpai leiskite varikliui pašilti ir po to nustatykite „Choke“ svirtj (14 pav./b poz.) i padėtį „RUN“.
5. Nustatykite transportavimo svirti (3) i darbinę padėtį.

Dèmesio: paleidimo lyno trauklę, prieš tai, kol ji bus greitai ištraukta, norint paleisti, visada lėtai ištraukite iki pirmojo pasipriešinimo. Paleidę neleiskite, kad paleidimo lyno trauklė grįžtu atgal

Dèmesio: nepaleiskite variklio, kai transportavimo svirtis (3) darbinėje padėtyje!

Dèmesio: paleidžiant variklį, aeravimo velenėlis suka- si.

Dėmesio! Niekada neatidarinėkite išmetimo sklendės, kai variklis dar veikia. Besisukantis velenėlis gali sužaloti. Visada kruopščiai pritvirtinkite išmetimo sklendę. Taip tempiamoji spyruoklė atlenkiama i padėtį „Užd.“!

Visada laikykitės kreipiamosiomis rankenomis užti- kinamo saugaus atstumo tarp korpuso ir naudotojo. Dirbdami ir keisdami važiavimo kryptį prie griovių ir ant šlaitų, būkite ypač atsargūs. Stovėkite stabiliai, avėkite batais su neslidžiais ir nelygiais padais bei mūvėkite ilgas kelnes. Visada dirbkite skersai šlaito.

Saugumo sumetimais šlaitų su didesniu nei 15 laipsnių nuolydžiu įrenginiu aeruoti negalima. Būkite ypač at-sargūs važiuodami atbuline eiga ir traukdami įrenginį. Pavojus suklupti!

Sūkių skaičiaus nustatymas (1 pav.)

Sūkių skaičių galima nustatyti akceleratoriaus rankinio valdymo rankenėle (15). Rekomenduojame dirbti su di- deliu sūkių skaičiumi.

Aeruoti

Aeruojant vejos paviršius ir žolės siūlė suraižoma aeratoriaus peiliu. Pašalinamos samanos, mulčius ir piktžolės bei atskiriamos viršuje esančios smulkios šaknys. Taip į žolės šaknis vėl geriau patenka oras, šviesa, vanduo ir maistingosios medžiagos, o veja au-ga geriau ir tankesnė. Be to, atskyrus smulkias šaknis, skatinamas vejos augimas. Taip skatinamas vejos il-gaamžiškumas.

Aeruoti reikėtų ne daugiau nei du kartus per metus. Idealiausia balandį / gegužę ir (arba) rugsėjj / spalį. Baigė aeruoti, veją patreškite ir sudrėkinkite, kad pasiektumėte dar geresnių rezultatų.

Védinimas

Védinant ventiliatoriaus velenélis nuo paviršiaus pašalina mulčių ir samanas bei iš vejos pašalinamas vadinamasis vejos grybelis. Taip į žolės šaknis vėl geriau patenka oras, šviesa, vanduo ir maistingosios medžiagos, o veja auga geriau ir tankesnė. Védinant labiau tausojama veja, tačiau vėdinimas nėra toks efektyvus kaip aeravimas. Veją galima vėdinti kelis kartus per metus (kas 4 savaites).

Tinkamo darbo nuorodos

Dirbti rekomenduojama taip, kad darbiniai plotai užeitų vienas ant kito. Kad vaizdas būtų tolygus, kreipkitė jrenginį kuo tiesesnėmis juostomis. Tuo metu šios juostos visada turėtų kelis centimetrus persidengti, kad neliktų juostų. Iš pradžių aeruokite išilgai, antrojo etapo metu – skersai, kad būtų gautas šachmatų lentos raštas.

Kai dirbant lieka guléti žolės likučiai, reikia ištuštinti surinkimo krepšį. Dėmesio! Prieš nuimdami surinkimo krepšį, išjunkite variklj ir palaukite, kol sustos velenėlis! Baigę aeruoti, vietas, kuriose nėra vejos arba ji labai reta, užsėkite.

Norėdami nukabinti surinkimo krepšį, viena ranka pa- kelkite išmetimo sklendę, o kita ranka nuimkite surinki- mo maišą! Kaip dažnai reikia apdoroti veją, iš esmės priklauso nuo vejoje augančios žoles ir dirvos kietumo. Įrenginio apačia turi būti švari. Būtinai pašalinkite že- mių ir žolės sankaupas. Dėl sankaupų sunkiau paleisti ir daromas poveikis kokybei. Ant šlaitų pjaukite juostą skersai šlaito. Prieš tikrindami velenėlj, išjunkite variklj.

Dèmesio! Išjungus variklj, velenėlis kelias sekundes sukasi toliau. Niekada nemėginkite sustabdyti velenėlio. Jei judantis velenėlis atsitrenks į daiktą, įrenginį išjunkite ir palaukite, kol velenėlis visiškai sustos. Po to patikrinkite velenėlio būklę. Jei jis pažeistas, jį reikia pakeisti.

10. Techninė priežiūra ir valymas

Valymas

- Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.

- Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.

- Reguliariai valykite jrenginj drėgna šluoste ir šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines prietaiso dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.

- Norėdami išvengti gaisro pavjoaus, aplink variklj, išmetamujų dujų vamzdį, akumuliatorių baterijos korpusą ir srityje aplink degalų baką neturi būti žolės, lapų arba išbėgusio tepalo.

Techninė priežiūra

- Nusidėvėjusi arba pažeistą peilio velenėlj turėtų keisti tik įgaliotas specialistas.

- Pasirūpinkite, jog visi tvirtinimo elementai (varžtai, veržlės ir t. t.) visada būtų tvirtai priveržtos, kad su aeratoriumi galėtumėte saugiai dirbti.

• Laikykite aeratorių sausoje patalpoje.

- Norint užtikrinti ilgą eksploatavimo trukmę, visas jsukamas dalis, ratus ir ašis reikia išvalyti ir po su-tepti alyva.

- Reguliari aeratoriaus priežiūra ne tik užtikrina jo ilga eksploatavimo trukmę ir našumą, bet ir padeda kruopščiau ir lengviau aeruoti Jūsų veją.

- Sezono pabaigoje atlikite bendrają aeratoriaus patikrą ir pašalinkite visus susikaupusius likučius. Prieš sezono pradžią būtinai patikrinkite aeratoriaus būklę. Dėl remonto kreipkitės i mūsų klientų aptarnavimo tarnybą.

- Reguliariai tikrinkite surinkimo jrenginj, ar jis nesusi-dėvėjęs ir ar nėra pažeistų dalių.

- Reguliariai tikrinkite mašiną bei saugumo sumetimais pakeiskite susidėvėjusias arba pažeistas dalis.

- Jei iš degalų bako reikia išleisti degalus, tai reikėtų daryti lauke. Išleistus degalus reikėtų laikytis specialiame degalams skirtame rezervuare arba kruopščiai utilizuoti.

Oro filtro techninė priežiūra

Dėl per mažai į karbiuratorių tiekiamo oro nešvarūs oro filtrai sumažina variklio galią. Todėl privaloma reguliariai tikrinti. Oro filtrą reikėtų reguliariai tikrinti kas 50 darbo valandas ir prireikus išvalyti. Esant labai dulkėtam orui, oro filtrą reikia tikrinti dažniau.

• Išmontuokite oro filtrą, kaip parodyta 15 + 16 pav.
• Valykite oro filtrą tik suslėgtuoju oru arba pastuksendami.
  • Montuojama atvirkštine eilės tvarka.

Dèmesio: niekada nevalykite oro filtro benzinu arba degiais tirpikliais.

Uždegimo žvakės techninė priežiūra / keitimas

Patikrinkite uždegimo žvakę pirmą kartą po 10 darbo valandų, ar ji švari, ir prireikus išvalykite variniu vieli-niu šepečiu. Po to uždegimo žvakės techninę priežiūrą atlikite kas 50 darbo valandų.

• Sukamuoju judesiu ištraukite uždegimo žvakės kištuką (17 pav.).
• Išmontuokite uždegimo žvakę uždegimo žvakės raktu (18 pav.).
  • Montuojama atvirkštine eilės tvarka.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurody- tos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: angliniai šepetėliai, ventiliatoriaus velenėlis

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

11. Laikymas

Pasiruošimas laikyti įrenginį Įspėjamoji nuoroda: neištuštinkite benzino uždarose patalpose, šalia ugnies ir rūkydami. Dujų garai gali sukelti sprogimą arba gaisrą.

1. Ištuštinkite benzino baką benzino išsiurbimo siurbliu.
2. Paleiskite variklj ir palikite variklj veikti, kol bus išnaudotas likęs benzinas.

⚠️ ISPÉJIMAS: niekada nelaikykite mašinos su benzinu bake pastate, kuriame benzino garai gali kontaktuoti su atvira liepsna arba kibirkš-timis!

1. Keiskite alyvą po kiekvieno sezono. Tam iš šilto variklio išleiskite seną variklinę alyvą ir pripildykite naujos.
2. Vèl pašalinkite uždegimo žvakę nuo cilindro galvutės. Alyvos ąsotėliu į cilindrą pripilkite maždaug 20 ml alyvos. Lėtai traukite lyninę paleidiklio rankenėlę, kad alyva apsaugotų cilindro vidų. Vèl jsukite uždegimo žvakę.
3. Išvalykite cilindro aušinimo briaunas ir korpusa.
4. Išvalykite visą jrenginį, kad apsaugotumėte dažus.
5. Laikykite jrenginj gerai védinamoje vietoje.

Irenginio paruošimas transportuoti

1. Ištuštinkite benzino baką benzino išsiurbimo siurbliu.
2. Paleiskite variklj ir palikite veikti, kol bus išnaudotas likęs benzinas.
3. Iš šilto variklio išleiskite variklinę alyvą.
4. Iš uždegimo žvakės ištraukite uždegimo žvakės kištuką.
5. Išvalykite cilindro aušinimo briaunas ir korpusa.
6. Prireikus išmontuokite stūmimo rankeną. Atkreip-kite dėmesį į tai, kad apsauginiai lynai nebūtų len-kiami.

12. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeidimų, įrenginys yra pakuotėje. Ši pakuotė yra žalia-va, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkuliacijos ciklą. Įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedu-

sias konstrukcines dalis i specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

13. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti?
Variklis nepasileidžia	Nepaspausta variklio stabdymo svirtis	Paspauskite variklio stabdymo svirti
	Sugedo uždegimo žvakė Pakeiskite	uždegimo žvakę
	Tuščias degalų bakas Pripilkite degalų
	Uždarytas benzino čiaupas Atsukite	benzino čiaupą.
Mažėja variklio galia	Per kieta dirva Pakoreguokite aeravimo gylj.
	Užsikišęs aeratoriaus korpusas lšva	ykite korpusą.
	Stipriai nusidėvėję peiliai Pakeiskite	peilius.
Netolygiai aeruojama	Nusidėvėję peiliai Pakeiskite peilius.
	Netinkamas aeravimo gylis Pakoreguokite aeravimo gylj.
Variklis veikia, peilio velenėlis nesisuka	Sutrūkęs krumpliuotasis diržas Paveskite patikrinti klientų aptarnavimo dirbtuvėms.

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo jrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo jrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūšų ir jūšų gautas iš kito tiekėjo. Nauļų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Abyrgò IS
