BEDIENUNGSANLEITUNG SC50Vario SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr.

AusgabeNr. 5911902903_1003 Rev.Nr. 11/04/2022 SC50Vario

Benzin-VertikutiererOriginalbedienungsanleitung

Erklärung der Symbole auf dem Gerät Achtung! Vor Inbetriebnahme Bedienungsanleitung lesen. Dritte (Personen und Tiere) aus dem Gefahrenbereich fernhalten. Wichtig. Heiße Teile. Halten Sie Abstand. Scharfe Arbeitswerkzeuge – Schneiden Sie sich nicht die Finger oder Zehen - Vor Wartung Zündkerzenstecker abziehen Wichtig. Die Abgase sind sehr giftig, betreiben Sie den Motor daher nicht in unbelüfteten Räumen. Nicht bei Regen vertikutieren/lüften! Gehör- und Augenschutz tragen. Achtung heiße Oberäche - Verbrennungsgefahr ACHTUNG! Betriebsstoffe sind feuergefährlich und explosiv - Verbren- nungsgefahr Vor Inbetriebnahme Öl und Treibstoff einfüllen Ölstand kontrollierenwww.scheppach.com

12. Entsorgung und Wiederverwertung .................................................................. 19

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• Unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanleitung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• Nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er- höhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsper- son vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb baugleicher Geräte allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

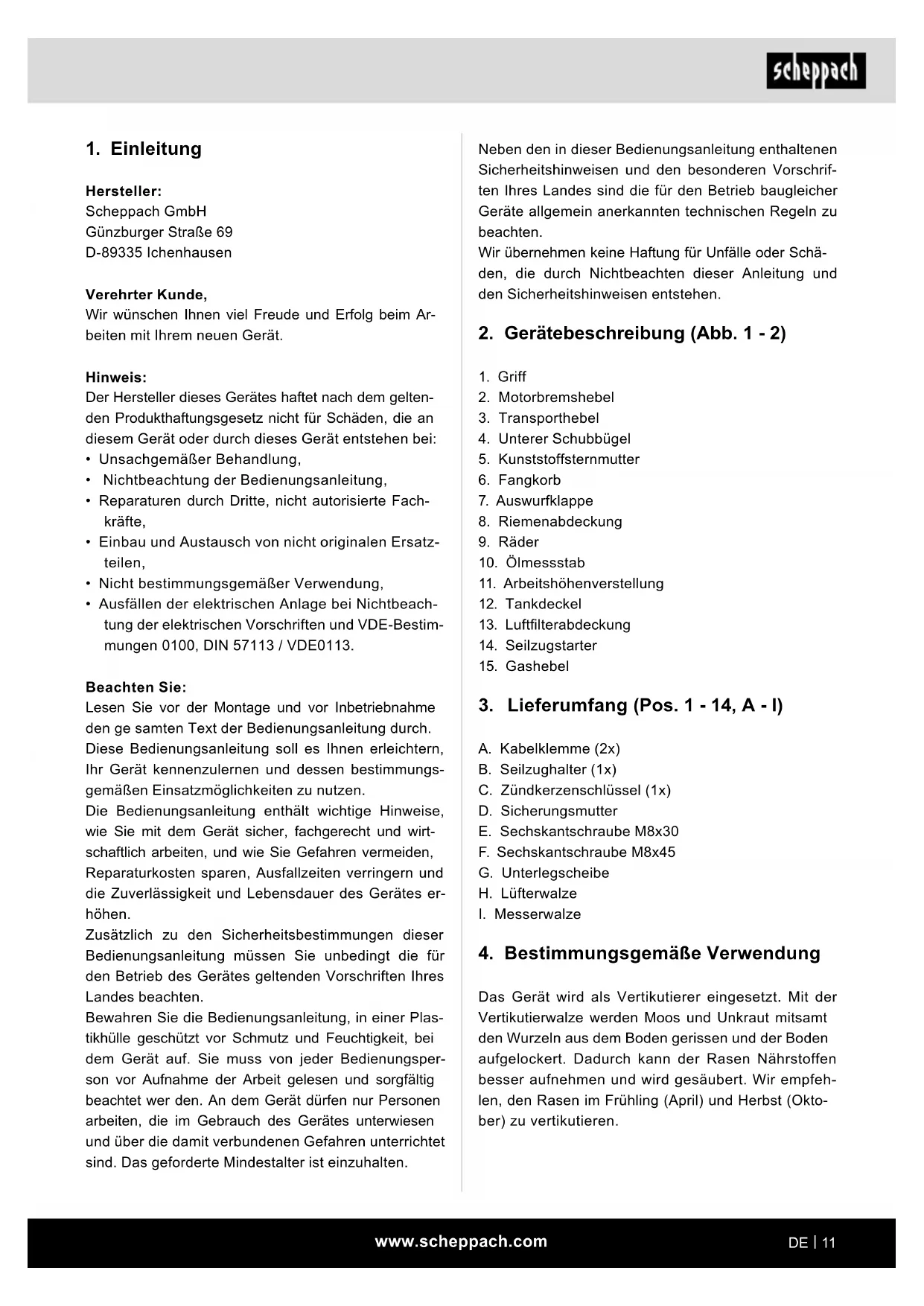

2. Gerätebeschreibung (Abb. 1 - 2)

4. Unterer Schubbügel

5. Kunststoffsternmutter

11. Arbeitshöhenverstellung

13. Luftlterabdeckung

A. Kabelklemme (2x) B. Seilzughalter (1x) C. Zündkerzenschlüssel (1x) D. Sicherungsmutter E. Sechskantschraube M8x30 F. Sechskantschraube M8x45 G. Unterlegscheibe H. Lüfterwalze

4. Bestimmungsgemäße Verwendung

Das Gerät wird als Vertikutierer eingesetzt. Mit der Vertikutierwalze werden Moos und Unkraut mitsamt den Wurzeln aus dem Boden gerissen und der Boden aufgelockert. Dadurch kann der Rasen Nährstoffen besser aufnehmen und wird gesäubert. Wir empfeh- len, den Rasen im Frühling (April) und Herbst (Okto- ber) zu vertikutieren.www.scheppach.com

Der Vertikutierer ist für die private Benutzung im Haus- und Hobbygarten geeignet. Als Vertikutierer für den privaten Haus- und Hobbygar- ten werden solche angesehen, deren jährliche Benut- zung in der Regel 10 Stunden nicht übersteigen und die vorwiegend für die Pege von Gras- oder Rasen- ächen verwendet werden, nicht jedoch in öffentlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft. Die Einhaltung der vom Hersteller beigefügten Ge- brauchsanweisung ist Voraussetzung für den ord- nungsgemäßen Gebrauch des Vertikutierers. Die Gebrauchsanweisung enthält auch die Betriebs-, War- tungs- und Instandhaltungsbedingungen. m Warnung! Wegen körperlicher Gefährdung des Be- nutzers darf der Vertikutierer nicht eingesetzt werden als Häcksler zum Zerkleinern von Ast- und Hecken- abschnitten. Ferner darf der Vertikutierer nicht ver- wendet werden als Motorhacke und zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel. Aus Sicherheitsgründen darf der Vertikutierer nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art es sei denn, diese sind vom Hersteller ausdrücklich zugelassen. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben so- wie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Allgemeine Sicherheitshinweise

Allgemeine Sicherheitsvorschriften Lernen Sie Ihre Maschine kennen. Das Benutzerhandbuch und die Kennzeichnungen an der Maschine müssen gelesen und verstanden wer- den. Lernen Sie, wie und für welche Zwecke die Maschine eingesetzt wird. Setzen Sie sich mit den potenziellen Gefahren der Maschine auseinander. Lernen Sie, wie die Maschine gesteuert und ordnungs- gemäß bedient wird. Lernen Sie, wie die Maschine und die Steuerungen schnell angehalten bzw. abgeschaltet werden können. Alle Anweisungen und Sicherheitshinweise in der Ma- schine getrennt beiliegenden Benutzerhandbuch müs- sen gelesen und verstanden werden. Nicht versuchen, die Maschine zu bedienen, wenn Sie nicht genau wis- sen, wie der Motor bedient und gewartet wird und wie Unfallverletzungen und/oder Sachschäden vermieden werden können. Sicherheit am Arbeitsplatz Den Motor nie in geschlossenen Räumen starten oder laufen lassen. Die Abgase sind gefährlich und ent- halten Kohlenstoffmonoxid, ein geruchloses und giftiges Gas. Diese Einheit nur in einem gut belüfteten Außenbe- reich bedienen. Die Maschine niemals bedienen, wenn keine ausrei- chende Sichtbarkeit bzw. kein ausreichendes Licht gegeben ist. Die Maschine niemals an Steilhängen bedienen. Immer waagerecht zum Boden arbeiten, niemals von oben nach unten. Sicherheit von Personen

1. Die Maschine niemals unter dem Einuss von

Drogen, Alkohol oder sonstigen Arzneimitteln be- dienen, die Ihre Fähigkeit, die Maschine ordnungs- gemäß zu benutzen, beeinussen könnten.

2. Angemessene Kleidung tragen. Lange Hose,

Stiefel und Handschuhe tragen. Keine lose Be- kleidung, kurzen Hosen oder Schmuck jeglicher Art tragen. Langes Haar auf Schulterlänge zusam- menbinden. Haar, Bekleidung und Handschuhe immer von Teilen in Bewegung fernhalten. Lose Bekleidung, Schmuck oder langes Haar können sich in Teilen in Bewegung verfangen.

3. Schutzausrüstung tragen. Immer Augenschutz

4. Schutzausrüstung, wie Staubschutzmaske,

Schutzhelm oder Gehörschutz, die bei einschlä- gigen Bedingungen benutzt werden, reduzieren Personenschäden.

5. Die Maschine vor dem Starten überprüfen. Tren-

nende Schutzeinrichtungen nicht entfernen und in Stand halten. Sicherstellen, dass alle Muttern, Schrauben u. ä. fest angezogen sind.www.scheppach.com

6. Die Maschine auf keinen Fall bedienen, wenn sie

repariert werden muss oder ihre Mechanik be- schädigt ist.

7. Beschädigte, fehlende oder nicht funktionstüchti-

ge Teile vor einem Einsatz der Maschine ersetzen. Auf Dichtigkeit prüfen. Sichere Arbeitsbedingun- gen für die Maschine aufrechterhalten.

8. Schutzvorrichtungen auf keinen Fall manipulieren.

Ihre Funktionstüchtigkeit regelmäßig prüfen.

9. Die Maschine darf nicht eingesetzt werden, wenn

sie nicht mit dem Motorschalter ein- bzw. ausge- schaltet werden kann. Mit Benzin betriebene Ma- schinen, die nicht über den Motorschalter gesteu- ert werden können, sind gefährlich und müssen ausgetauscht werden.

10. Vor dem Starten regelmäßig prüfen, ob Schlüssel

bzw. Schraubenschlüssel von der Maschine ent- fernt wurden. Durch einen Schraubenschlüssel oder Schlüssel, der an einem drehenden Teil ver- bleibt, kann es zu Personenschäden kommen.

11. Aufmerksam bleiben und beim Betrieb der Ma-

schine gesunden Menschenverstand benutzen.

12. Nicht zu weit vorgebeugt arbeiten. Die Maschine

nicht barfuß bzw. mit Sandalen oder ähnlichem, leichten Schuhwerk bedienen. Sicherheitsschuhe tragen, die Ihre Füße schützen und Ihren Halt auf rutschigen Oberächen verbessern.

13. Stets auf einen festen Stand und Gleichgewicht

achten. Dadurch kann die Maschine in unerwarte- ten Situationen besser kontrolliert werden.

14. Unbeabsichtigtes Starten vermeiden. Sicherstel-

len, dass der Motor vor dem Transport der Maschi- ne oder Wartungs- bzw. Instandhaltungsarbeiten an der Einheit ausgeschaltet ist. Der Transport der Maschine oder Wartungs- bzw. Instandhaltungs- arbeiten an der Maschine bei laufendem Motor kann zu Unfällen führen.

15. Überprüfen Sie das Gelände, auf dem die Maschi-

ne eingesetzt wird, und entfernen Sie Steine, Stö- cke, Drähte, Knochen und andere Fremdkörper, die erfasst und weggeschleudert werden können.

16. Werden Geräte mit Auswurf nach hinten und offen

liegenden hinteren Rollen ohne Fangeinrichtung betrieben, muss ein vollständiger Augenschutz getragen werden.

17. Lassen Sie den Verbrennungsmotor nicht in ge-

schlossenen Räumen laufen, in denen sich ge- fährliches Kohlenmonoxid ansammeln kann. Sicherheit im Umgang mit Betriebsstoffen m WARNUNG: Benzin ist hochgradig entammbar!

1. Kraftstoff ist leicht entzündlich und seine Dämpfe

können bei Entzündung explodieren. Bei Verwen- dung von Kraftstoff entsprechende Maßnahmen treffen, um das Risiko schwerer Personenschäden zu reduzieren.

2. Beim Auffüllen oder Ablassen des Tanks in einem

sauberen, gut belüfteten Außenbereich aufhalten und einen zugelassenen Kraftstoffsammelbehäl- ter verwenden. Nicht rauchen. Zündfunken, offene Flammen oder sonstige Zündquelle in der Nähe des Bereichs beim Auffüllen von Kraftstoff oder Betrieb der Einheit vermeiden. Den Tank auf kei- nen Fall im Gebäude auffüllen.

3. Geerdete, leitfähige Gegenstände, wie Werk-

zeuge, von ungeschützten, spannungsführenden Elektroteilen und Anschlüssen zur Vermeidung von Funkenbildung oder Funkenüberschlag fern- halten. Sie könnten Rauchgas oder Dämpfe ent- zünden.

4. Den Motor immer ausschalten und vor dem Auf-

füllen des Tanks abkühlen lassen. Den Deckel des Tanks auf keinen Fall entfernen oder Kraftstoff bei laufendem oder warmen Motor auffüllen. Die Ma- schine nicht bedienen, wenn die Kraftstoffanlage undicht ist.

5. Den Deckel des Tanks leicht öffnen, um Druck im

6. Den Tank nicht überfüllen (bis ca. 1,5 cm unterhalb

des Einfüllstutzens für Raum im Falle einer Aus- dehnung des Kraftstoffes aufgrund der vom Motor erzeugten Wärme).

7. Die Deckel des Tanks und des Behälters wieder si-

cher aufsetzen und verschütteten Kraftstoff aufwi- schen. Die Einheit auf keinen Fall bedienen, wenn der Deckel des Tanks nicht angebracht ist.

8. Zündquellen bei verschüttetem Kraftstoff vermei-

den. Nicht versuchen, den Motor zu starten, wenn Kraftstoff verschüttet wurde. Die Maschine statt- dessen aus dem betreffenden Bereich entfernen und Zündquellen vermeiden, bis sich die Dämpfe des Kraftstoffs verüchtigt haben.

9. Kraftstoff in eigens angefertigten und für diesen

Zweck zugelassenen Behältern lagern.

10. Kraftstoff an einem kühlen, gut belüfteten Ort und

gegen Zündfunken, offene Flammen oder sonstige Zündquellen geschützt lagern.www.scheppach.com

11. Kraftstoff oder die Maschine mit einem mit Kraft-

stoff befüllten Tank auf keinen Fall in einem Ge- bäude lagern, in dem Rauchgase mit Zündfunken, offenen Flammen oder sonstigen Zündquellen, wie Warmwasserbereitern, Öfen, Trocknern o. ä., in Berührung kommen könnten. Den Motor vor einem Lagern in einem Gehäuse abkühlen lassen.

12. Falls Benzin übergelaufen ist, darf kein Versuch

unternommen werden, den Motor zu starten. Stattdessen ist die Maschine von der benzinver- schmutzten Fläche zu entfernen. Jeglicher Zünd- versuch ist zu vermeiden, bis sich die Benzin- dämpfe verüchtigt haben.

13. Aus Sicherheitsgründen sind Benzintank- und

andere Tankverschlüsse bei Beschädigung aus- zutauschen. Hinweise zum Einsatz und Pege der Maschine

1. Die Maschine nicht bei laufendem Motor anheben

oder tragen. Halten Sie die Arbeitswerkzeuge an, wenn andere Flächen als Gras überquert werden und von die Maschine von und zur bearbeitenden Fläche transportiert wird.

2. Die Maschine nicht mit Gewalt bedienen. Die rich-

tige Maschine für Ihre Anwendung verwenden. Die richtige Maschine wird die Aufgabe auf bessere und sicherere Weise erledigen.

3. Die Einstellungen des Motor-Drehzahlreglers nicht

ändern und den Motor nicht mit zu hoher Drehzahl laufen lassen. Der Drehzahlregler steuert die ma- ximale Betriebsdrehzahl, die für den Motor sicher ist.

4. Den Motor nicht schnell laufen lassen, wenn der

Boden nicht bearbeitet wird.

5. Führen Sie niemals Hände oder Füße an oder

unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung.

6. Kontakt mit heißem Kraftstoff, Öl, Rauchgasen

und heißen Oberächen vermeiden. Den Motor oder den Schalldämpfer nicht berühren. Diese Tei- le werden beim Betrieb extrem heiß. Sie sind auch für kurze Zeit heiß, nachdem die Einheit ausge- schaltet wurde. Den Motor vor Wartungsarbeiten oder Einstellungen abkühlen lassen.

7. Sollte die Maschine ungewöhnliche Geräusche

machen oder ungewöhnlich vibrieren, den Motor sofort abschalten, das Zündkabel trennen und die Ursache nden. Ungewöhnliche Geräusche oder Vibrationen sind grundsätzlich ein Warnzeichen.

8. Nur vom Hersteller zugelassene Anschlüsse und

zugelassenes Zubehör verwenden. Ein Nichtbe- folgen dieser Vorschrift kann zu Personenschäden führen.

9. Die Maschine warten. Prüfen, ob Teile in Bewe-

gung falsch ausgerichtet oder blockiert sind. Tei- le auf Bruch prüfen bzw. prüfen, ob ein anderer Zustand vorliegt, der den Betrieb der Maschine beeinussen könnte. Die Maschine bei einem Schaden vor dem Einsatz reparieren lassen. Vie- le Unfälle werden durch unzureichend gewartete Ausrüstung verursacht.

10. Den Motor und Schalldämpfer von Gras, Blättern,

übermäßigem Fett oder angesammeltem Kohlen- stoff befreien, um das Brandgefahrrisiko zu redu- zieren.

11. Schneidewerkzeuge scharf und sauber halten.

Sachgerecht gewartete Schneidewerkzeuge mit scharfen Schnittkanten blockieren weniger und sind leichter zu steuern.

12. Die Einheit auf keinen Fall mit Wasser oder einer

anderen Flüssigkeit begießen oder bespritzen. Lenker trocken, sauber und frei von Ablagerungen halten. Nach jedem Einsatz reinigen.

13. Gesetze und Vorschriften über die ordnungs-

gemäße Entsorgung von Kraftstoff, Öl o. ä. zum Schutz der Umwelt einhalten.

14. Die nicht betriebene Maschine außerhalb der

Reichweite von Kindern aufbewahren und Per- sonen, die nicht mit der Maschine oder diesen Anweisungen vertraut sind, nicht gestatten, die Maschine zu bedienen. Die Maschine ist in den Händen nicht geschulter Anwender gefährlich.

15. Beschädigte Schalldämpfer sind zu ersetzten.

16. Vor dem Gebrauch ist immer durch Sichtkontrolle

zu prüfen, ob die Arbeitswerkzeuge und Bolzen abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschä- digte Arbeitswerkzeuge und Bolzen nur satzweise ausgetauscht werden. Arbeiten Sie mit der Ma- schine nur bei Tageslicht oder bei guter künstli- cher Beleuchtung.

17. Wenn möglich, ist der Einsatz des Gerätes bei

nassem Gras zu vermeiden oder üben sie beson- dere Vorsicht, um ein Ausrutschen zu verhindern.

18. Führen Sie die Maschine nur im Schritttempo.

19. Arbeiten Sie immer quer zum Hang, niemals auf-

20. Seien Sie besonders Vorsichtig, wenn Sie die

Fahrtrichtung am Hang ändern.www.scheppach.com

Das Zündkabel trennen und das Kabel von der Zünd- kerze weg positionieren, um einen zufälligen Start zu verhindern. Die Maschine durch qualiziertes Personal warten las- sen, das ausschließlich Original-Ersatzteile verwen- det. Dadurch wird sichergestellt, dass die Sicherheit der Maschine aufrechterhalten bleibt.

Motortyp 1-Zylinder; 4 - Takt Hubraum 212 cm³ Motorleistung max. 4,0 kW Arbeitsdrehzahl 3400 min

Kraftstoff Bleifreies Benzin Tankinhalt 3,6 l Motoröl 10W 30 / SAE 30 Zündkerze F7TC Tankinhalt/ Öl 0,6 l Tiefeneinstellung +5 / -15 Arbeitsbreite 400 mm Anzahl Messer 18 Messer Ø 165 Inhalt Auffangkorb 45L Gewicht 38 kg Technische Änderungen vorbehalten! Information zur Geräuschentwicklung nach den ein- schlägigen Normen gemessen: Schalldruck L

= 85,9 dB(A) Schallleistung L

= 101,2 dB(A) Messunsicherheit K

= 3,43 dB(A) Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vibration: Vibration A

21. Arbeiten Sie nicht an übermäßig steilen Hängen.

22. Seien Sie besonders vorsichtig, wenn sie die Ma-

schine umkehren oder zu sich heranziehen.

23. Benutzen Sie die Maschine niemals mit beschä-

digten oder ohne Schutzeinrichtungen, z. B. ohne Prallbleche und/oder Fangeinrichtung.

24. Kuppeln Sie alle Arbeitswerkzeuge und Antriebe

aus, bevor Sie den Motor starten.

25. Starten oder betätigen Sie den Anlassschalter mit

Vorsicht, entsprechend den Hinweisen des Her- stellers. Achten Sie auf ausreichenden Abstand der Füße zu dem(n) Arbeitswerkzeug(en).

26. Beim Starten oder Anlassen des Motors darf die

Maschine nicht gekippt werden, es sei denn, die Maschine muss bei dem Vorgang angehoben wer- den. In diesem Fall kippen Sie sie nur so weit, wie es unbedingt erforderlich ist, und haben Sie nur die von der Bedienungsperson abgewandte Seite hoch.

27. Starten Sie den Motor nicht, wenn Sie vor dem

Auswurfkanal stehen.

28. Beim Auslaufen des Motors ist die Drosselklappe

zu schließen, falls der Motor einen Benzinsperr- hahn besitzt, ist dieser nach dem Bodenbelüften oder Vertikutieren zu schließen

29. Stellen Sie den Motor ab, ziehen Sie den Zünd-

kerzenstecker und bei Maschinen mit Batteriestart den Zündschlüssel: - wenn Sie die Maschine verlassen - bevor Sie nachtankten

30. Stellen Sie den Motor ab, ziehen Sie den Zünd-

kerzenstecker und bei Maschinen mit Batteriestart den Zündschlüssel: - bevor Sie Blockierungen lösen oder Verstopfun- gen im Auswurfkanal beseitigen, - bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen, - wenn ein Fremdkörper getroffen wurde. Untersu- chen Sie die Maschine auf Beschädigungen und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit der Maschine arbeiten, - falls die Maschine anfängt ungewöhnlich stark zu vibrieren (sofort untersuchen) Anweisungen zur Instandhaltung Den Motor vor einer Reinigung, Reparatur, Inspektion oder Anpassung der Maschine abschalten und sicher- stellen, dass alle Teile in Bewegung angehalten wur- den.www.scheppach.com

• Bringen Sie den Seilzughalter (B) auf der rechten Seite des Lenkholms, wie in Abb. 7 dargestellt an.

• Fixieren Sie die Kabel mit den beiden Kabelklem- men (A) am Schubbügel. (Abb. 8 + 9) Montage Fangkorb (Abb. 10 - 11)

• Auswurfklappe (Abb. 11/Pos. 7) mit einer Hand an- heben und den Fangkorb (Abb. 11/Pos. 6) mit der anderen Hand am Handgriff von oben einhängen. Achtung! Zum Einhängen des Fangkorbes muss der Motor abgeschaltet sein und die Walze darf sich nicht drehen! Einstellung der Vertikutiertiefe (Abb. 12) Die Vertikutiertiefe wird mit der Tiefenverstellung (11) eingestellt. Hierzu die Tiefenverstellung (11) leicht nach links oder rechts drehen, um gewünschte Ar- beitstiefe einzustellen. Die Tiefenverstellung ist stufen- los von 0 mm bis -15 mm einstellbar. Ist der Transporthebel (3) in Transportstellung, haben die Messer keinen Kontakt zum Boden. m ACHTUNG: Stellen Sie den Transporthebel (3) (Abb. 12) auf die Transportposition, um die Walze berührungsfrei zu stellen. Vertikutierer nur in Trans- portposition außerhalb des Vertikutier-/Belüftungsvor- gangs fortbewegen. Einstellung der Lüfterwalzentiefe Um einen einwandfreien Betrieb zu gewährleisten und Beschädigungen an der Lüfterwalze zu vermeiden darf die Lüfterwalze nur in der Tiefeneinstellung „O“ verwendet werden. Wechseln der Walze (Abb. 19 - 23) ACHTUNG! Tragen Sie unbedingt Handschuhe! Entfernen Sie die Sechskantschrauben und die Ge- genhalterplatte. Heben Sie die Walze an diesem Ende an. Ziehen Sie die Walze in Pfeilrichtung aus dem An- triebsvierkant heraus. Schieben Sie die neue Walze in Pfeilrichtung wieder in den Antriebsvierkant ein und drücken Sie sie danach in die Halterung. Mit den Sechskantschrauben wird die Walze wieder am Gehäuse befestigt. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe.

m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoffbeu- teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Öffnen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

8. Vor Inbetriebnahme

Montage m Achtung! Vor der Inbetriebnahme das Gerät unbedingt kom- plett montieren! Montage Führungsholms (Abb. 3 - 9)

• Montieren Sie den unteren Schubbügel (4) an wie in Abb. 3 + 4 dargestellt. Fixieren Sie den Bügel mit vier Sechskantschrauben (E, F), zwei Unterleg- scheiben (G), zwei Kunststoffsternmuttern (5) und zwei Sicherungsmuttern (D).

• Verbinden Sie den oberen Schubbügel (Griff) (1) mit dem unteren Schubbügel (4). Verwenden Sie dazu die zwei Kunststoffsternmuttern (5) mit den jeweili- gen Sechskantschrauben (F) und Unterlegscheiben (G) (Abb. 5 + 6)www.scheppach.com

Der durch die Führungsholme gegebene Sicherheits- abstand zwischen Gehäuse und Benutzer ist stets einzuhalten. Beim Arbeiten und Fahrtrichtungsände- rungen an Böschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, grifgen Sohlen und lange Hosen. Arbeiten Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Ge- rät aus Sicherheitsgründen nicht vertikutiert werden. Üben Sie besondere Vorsicht beim Rückwärtsbewe- gen und beim Ziehen des Gerätes, Stolpergefahr! Drehzahleinstellung (Abb. 1) Die Drehzahl kann über den Gashebel (15) eingestellt werden. Wir empfehlen mit hoher Drehzahl zu arbeiten. Vertikutieren Beim Vertikutieren wird die Rasenoberäche und die Grasnaht mit Hilfe des Vertikutiermessers angekratzt. Moos, Mulch und Unkraut werden dadurch entfernt und obenliegende feine Wurzeln durchtrennt. Dadurch kommen Luft, Licht, Wasser und Nährstoffe wieder besser an die Graswurzel und der Rasen wächst bes- ser und dichter. Das Durchtrennen der feinen Wurzeln regt zudem das Wachstum des Rasens an. Dies för- dert die Strapazierfähigkeit des Rasens. Vertikutiert sollte maximal zweimal pro Jahr werden. Idealerweise im April/Mai und/oder im September/ Oktober. Düngen und bewässern Sie die Rasenäche nach dem Vertikutieren, um ein noch besseres Ergebnis zu er- zielen. Lüften Beim Lüften entfernt die Lüfterwalze oberächlich Mulch und Moos und befreit den Rasen von sog. Ra- senlz. Dadurch kommen Luft, Licht, Wasser und Nährstoffe wieder besser an die Graswurzel und der Rasen wächst besser und dichter. Das Lüften ist scho- nender für den Rasen als das Vertikutieren jedoch nicht so effektiv. Der Rasen darf mehrmals im Jahr (ca. alle 4 Wochen) gelüftet werden.

m Achtung! Der Motor wird ohne Öl ausgeliefert. Vor Inbetrieb- nahme daher unbedingt Öl einfüllen. Der Ölstand im Motor muss vor jedem Arbeiten überprüft wer- den. Starten des Gerätes Um ein ungewolltes Starten des Motors zu vermeiden, ist dieser mit einer Motorbremse ausgestattet (Abb. 1/ Pos. 1), welche im Betrieb immer betätigt werden muss, da sonst der Motor stoppt. Achtung: Beim Loslassen des Motorbremshebels muss dieser in die Ausgangsposition zurückkehren und der Motor muss stoppen. Ist das nicht der Fall, darf das Gerät nicht verwendet werden.

1. Stellen Sie den Hauptschalter auf die Schaltposi-

tion „ON“ (Abb. 14/ Pos. a) und öffnen anschlie- ßend den Benzinhahn (Pos. c). Hierfür den Hahn auf “ON” stellen.

2. Choke-Hebel (Abb. 14/ Pos. b) auf Stellung

“Choke” stellen. Hinweis: Der Choke wird gewöhn- lich beim erneuten Starten eines warmen Motors nicht benötigt.

3. Motorbremshebel (Abb. 13) betätigen und kräf-

tig am Startseilzug (Pos.14) ziehen bis der Motor startet.

4. Motor kurz warmlaufen lassen und anschließend

den Chokehebel (Abb. 14 Pos. b) auf Stellung “RUN” stellen.

5. Transporthebel (3) in Arbeitsstellung bringen

Achtung: Den Startseilzug immer langsam bis zum ersten Widerstand herausziehen, bevor dieser zum Starten schnell herausgezogen wird. Lassen Sie den Startseilzug nach erfolgtem Starten nicht zurück- schleudern Achtung: Den Motor nicht starten, wenn der Trans- porthebel (3) in Arbeitsstellung ist! Achtung: Die Vertikutierwalze rotiert, wenn der Motor gestartet wird. Achtung! Öffnen Sie die Auswurfklappe nie, wenn der Motor noch läuft. Die umlaufende Walze kann zu Ver- letzungen führen. Befestigen Sie die Auswurfklappe immer sorgfältig. Sie wird durch die Zugfeder in die „Zu“-Position zurückgeklappt!www.scheppach.com

• Um Brandgefahr zu vermeiden, halten Sie den Mo- tor, Auspuff, Batteriekasten und den Bereich um den Kraftstofftank frei von Gras, Stroh, Moos, Blättern oder austretendem Fett. Wartung

• Eine abgenutzte oder beschädigte Messerwalze sollte man vom autorisierten Fachmann austau- schen lassen

• Sorgen Sie dafür, dass alle Befestigungselemente (Schrauben, Mutter usw.) stets fest angezogen sind, so dass Sie mit dem Vertikutierer sicher arbeiten können.

• Lagern Sie Ihren Vertikutierer in einem trockenen Raum.

• Für eine lange Lebensdauer sollten alle Schraub- teile sowie die Räder und Achsen gereinigt und an- schließend geölt werden.

• Die regelmäßige Pege des Vertikutierers sichert nicht nur seine Haltbarkeit und Leistungsfähigkeit, sondern trägt auch zu einem sorgfältigen und ein- fachen Vertikutieren Ihres Rasens bei.

• Zum Saisonende führen Sie eine allgemeine Kon- trolle des Vertikutierers durch und entfernen alle angesammelten Rückstände. Vor jedem Saisonstart den Zustand des Vertikutierers unbedingt überprü- fen. Wenden Sie sich bei Reparaturen an unsere Kundendienststelle.

• Prüfen Sie regelmäßig die Fangeinrichtung auf Ver- schleiß oder beschädigte Teile.

• Überprüfen Sie die Maschine regelmäßig und er- setzen Sie sicherheitshalber abgenutzte oder be- schädigte Teile.

• Falls der Kraftstofftank zu entleeren ist, sollte dies im Freien erfolgen. Der abgelassene Kraftstoff sollte in einem besonderen Behälter für Kraftstoff gelagert oder mit besonderer Sorgfalt entsorgt werden. Wartung des Luftlters Verschmutzte Luftlter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmä- ßige Kontrolle ist daher unerlässlich. Der Luftlter soll- te alle 50 Betriebsstunden kontrolliert werden und bei Bedarf gereinigt werden. Bei sehr staubiger Luft ist der Luftlter öfters zu überprüfen.

• Luftlter wie in Abb. 15 + 16 dargestellt ausbauen.

• Luftlter nur mit Druckluft oder durch Ausklopfen reinigen.

• Der Zusammenbau erfolgt in umgekehrter Reihen- folge Hinweise zum richtigen Arbeiten Beim Arbeiten wird eine überlappende Arbeitsweise empfohlen. Zur Erzielung eines sauberen Bildes das Gerät in möglichst geraden Bahnen führen. Dabei soll- ten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen übrig bleiben. Verti- kutieren Sie zunächst in Längs-/, im zweiten Schritt in Querrichtung, um ein Schachbrettmuster zu erhalten. Sobald während des Arbeitens Grasreste liegenblei- ben, muss der Fangkorb entleert werden. Achtung! Vor dem Abnehmen des Fangkorbes den Motor abschalten und den Stillstand der Walze abwarten! Rasenfreie oder rasenarme Stellen nach dem Vertiku- tieren nachsähen. Zum Aushängen des Fangkorbes, Auswurfklappe mit einer Hand anheben, und mit der anderen Hand Fang- sack entnehmen! Wie oft der Rasen bearbeitet werden soll, hängt grundsätzlich vom Graswuchs des Rasens und der Härte des Bodens ab. Die Unterseite des Gerätes sauber halten und Erd- und Grasablagerungen unbedingt entfernen. Ablagerun- gen erschweren den Startvorgang und beeinträchtigen die Qualität. An Hängen ist die Bahn quer zum Hang zu legen. Bevor irgendwelche Kontrollen der Walze durch- geführt werden, Motor abstellen. Achtung! Die Walze dreht nach dem Ausschalten des Motors noch einige Sekunden weiter. Versuchen Sie nie, die Walze zu stoppen. Falls die in Bewegung be- ndliche Walze auf einen Gegenstand schlägt, das Ge- rät abschalten und warten bis die Walze vollkommen still steht. Kontrollieren Sie anschließend den Zustand der Walze. Falls diese beschädigt ist, muss sie aus- gewechselt werden.

10. Wartung und Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedri- gem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könn- ten die Kunststoffteile des Gerätes angreifen. Ach- ten Sie darauf, dass kein Wasser in das Geräteinne- re gelangen kann.www.scheppach.com

4. Entfernen Sie die Zündkerze vom Zylinderkopf.

Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den Zylinder. Ziehen Sie den Startergriff langsam, so dass das Öl den Zylinder innen schützt. Schrau- ben Sie die Zündkerze wieder ein.

5. Reinigen Sie die Kühlrippen des Zylinders und das

6. Reinigen Sie das ganze Gerät, um die Lackfarbe

7. Bewahren Sie das Gerät an einem gut gelüfteten

Platz oder Ort auf. Vorbereitung des Gerätes für den Transport

1. Entleeren Sie den Benzintank mit einer Benzinab-

2. Lassen Sie den Motor solange laufen bis das rest-

liche Benzin verbraucht ist.

3. Entleeren Sie das Motoröl des warmen Motor.

4. Entfernen Sie den Zündkerzenstecker von der

5. Reinigen Sie die Kühlrippen des Zylinders und das

6. Demontieren Sie bei Bedarf die Schubbügel. Ach-

ten Sie darauf, dass die Seilzüge nicht geknickt werden.

12. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materi- alien, wie z.B. Metall und Kunststoffe. Führen Sie de- fekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Achtung: Luftlter nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Wartung/Wechsel der Zündkerze Überprüfen Sie die Zündkerze erstmals nach 10 Be- triebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Da- nach die Zündkerze alle 50 Betriebsstunden warten.

• Ziehen Sie den Zündkerzenstecker (Abb. 17) mit einer Drehbewegung ab.

• Entfernen Sie die Zündkerze mit einem Zündkerzen- schlüssel (Abb. 18).

• Der Zusammenbau erfolgt in umgekehrter Reihen- folge. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürsten, Lüfterwalze

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Vorbereitung für das Einlagern des Gerätes Warn- hinweis: Entfernen Sie das Benzin nicht in ge- schlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Benzinab-

2. Starten Sie den Motor und lassen Sie den Motor

solange laufen bis das restliche Benzin verbraucht ist. m WARNUNG: Lagern Sie niemals die Maschi- ne mit Benzin im Tank innerhalb eines Gebäu- des, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können!

3. Machen Sie nach jeder Saison einen Ölwechsel.

Dazu entfernen Sie das alte Motoröl vom warmen Motor und füllen neues nach.www.scheppach.com

Störung Mögliche Ursache Abhilfe Motor läuft nicht an Motorbremshebel nicht gedrückt Motorbremshebel drücken Zündkerze defekt Zündkerze erneuern Kraftstoff tank leer Kraftstoff einfüllen Benzinhahn geschlossen Benzinhahn öffnen Motorleistung lässt nach Zu harter Boden Vertikutiertiefe korrigieren Vertikutierergehäuse verstopft Gehäuse reinigen Messer stark abgenutzt Messer auswechseln Unsauber vertikutiert Messer abgenutzt Messer auswechseln Falsche Vertikutiertiefe Vertikutiertiefe korrigieren Motor läuft, Messerwalze dreht sich nicht Zahnriemen gerissen durch Kundendienstwerkstatt überprüfen lassenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com
