HASZNÁLATI ÚTMUTATÓ GST 700 500W Professional BOSCH

Úroveň vibrácií ahodnota emisií hluku uvedené vtýchto po- kynoch boli namerané podľa normovaného meracieho po- stupu adajú sa použiť na vzájomné porovnávanie elektrické- ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií ahluku. Uvedená úroveň vibrácií ahodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, sodlišný- mi vkladacími nástrojmi alebo pri nedostatočnej údržbe, mô- že sa úroveň vibrácií ahodnota emisií hlukuodlišovať. To môže emisiu vibrácií ahluku počas celého pracovného času výrazne zvýšiť. Na presný odhad emisií vibrácií ahluku by sa mal zohľadniť aj čas, vpriebehu ktorého je náradie vypnuté alebo síce spustené, ale vskutočnosti sa nepoužíva. To môže emisie vibrácií ahluku počas celého pracovného času výrazne zní- žiť. 1 609 92A 5B4 | (29.01.2021) Bosch Power ToolsSlovenčina | 89 Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur- čite doplnkové bezpečnostné opatrenia, ako napríklad: údrž- ba elektrického náradia avkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov. Montáž u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. Vkladanie/výmena pílového listu u Pri montáži alebo výmene vkladacieho nástroja noste ochranné rukavice. Vkladacie nástroje sú ostré apri dlh- šom používaní môžu byť horúce. Výber pílového listu Prehľad odporúčaných pílových listov nájdete na konci tohto Návodu na používanie. Vložte len pílový list sjednovačkovou stopkou (T-stopka). Použitý pílový list by nemal byť dlhší, ako je pre plánovaný druh rezu nevyhnutné. Na rezanie kriviek smalým polomerom používajte úzky pílo- vý list. Vloženie pílového listu (pozriobrázokA) u Pred vložením očistite stopku pílového listu. Znečiste- ná stopka sa nedá bezpečne aspoľahlivo upevniť. Posúvajte pílový list (11) zubami vsmere rezu, až kým neza- skočí do uchytenia pílového listu (9). Pri vkladaní pílového listu dávajte pozor na to, aby chrbát pí- lového listu ležal vdrážke vodiacej kladky (10). u Skontrolujte pevné osadenie pílového listu. Voľný pílo- vý list by mohol vypadnúť aporaniť vás. Odobratie pílového listu (pozrite si obrázokB) Posuňte uchytenie pílového listu (9) vsmere šípky nahor avyberte pílový list (11). Chránič proti vytrhávaniu materiálu (pozriobrázokC) Chránič proti vytrhávaniu materiálu (15) (príslušenstvo) mô- že zabrániť vytrhnutiu povrchu pri rezaní dreva. Chránič proti vytrhávaniu materiálu sa dá používať len pri určitých ty- poch pílových listov alen priuhle rezania 0°. Chránič proti vytrhávaniu materiálu (15) vtlačte zdola do vodiacich saní (7). Odsávanie prachu atriesok Prach zniektorých materiálov, napr. znáterov obsahujúcich olovo, zniektorých druhov dreva, minerálov akovu môže byť zdraviu škodlivý. Kontakt stakýmto prachom alebo jeho vdy- chovanie môže vyvolávať alergické reakcie a/alebo ochore- nia dýchacích ciest používateľa alebo osôb, ktoré sa nachá- dzajú vblízkosti. Určité druhy prachu, ako napríklad prach zdubového alebo zbukového dreva, sa považujú za rakovinotvorné, predov- šetkým vspojení sprídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len odbor- níci. – Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné. – Postarajte sa odobré vetranie svojho pracoviska. – Odporúčame používať masku na ochranu dýchacích ciest sfiltrom triedy P2. Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrába- ných materiálov. u Zabráňte usadzovaniu ahromadeniu prachu na praco- visku. Prach sa môže ľahko zapáliť. Kryt Namontujte kryt (13) skôr než pripojíte elektrické náradie na odsávanie prachu. Nasaďte kryt (13) na elektrické náradie tak, aby držiaky za- padli do výrezov skrine. Odoberte kryt (13) pri vykonávaní prác bez odsávania prachu, ako aj na vykonávanie šikmých rezov. Na vykonanie tohto úkonu stlačte kryt na odsávanie dohromady vo výške vonkajších držiakov apotiahnite ho smerom dopredu. Pripojenie odsávania Nasuňte odsávaciu hadicu (5) (príslušenstvo) na odsávací nátrubok (6). Prepojte odsávaciu hadicu (5) svysávačom (príslušenstvo). Prehľad vzťahujúci sa na pripojenie krôznym vysávačom náj- dete na konci tohto návodu. Na optimálne odsávanie použite podľa možnosti chránič proti vytrhávaniu materiálu (15). Vysávač musí byť vhodný pre daný druh opracovávaného materiálu. Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých druhov prachu používajte špeciálny vysávač. Prevádzka Druhy prevádzky u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. Nastavenie výkyvu Výkyv, ktorý je nastaviteľný vštyroch stupňoch, umožňuje optimálne prispôsobenie rýchlosti rezania, výkonu pri rezaní avýsledného vzhľadu po rezaní konkrétnemu opracovávané- mu materiálu. Nastavovacou páčkou (8) môžete nastavovať výkyv aj počas prevádzky. Stupeň0 bez výkyvu StupeňI malý výkyv StupeňII stredný výkyv StupeňIII veľký výkyv Bosch Power Tools 1 609 92A 5B4 | (29.01.2021)90 | Slovenčina Optimálny stupeň výkyvu pre príslušné použitie sa dá najlep- šie zistiť praktickým vyskúšaním. Pritom platia nasledujúce odporúčania: – Nastavujte stupeň výkyvu tým menší (alebo výkyv úplne vypnite), čím jemnejšia ačistejšia má byť hrana rezu. – Pri opracovávaní tenkých materiálov (napríklad plechov) výkyv vypnite. – Vtvrdých materiáloch (napríklad oceľ) pracujte smalým výkyvom. – Vmäkkých materiáloch apri rezaní dreva po smere vlákien môžete pracovať smaximálnym výkyvom. Nastavenie šikmého uhla (pozriobrázokD) Základná doska (7) sa dá na vykonávanie šikmých rezov na- kloniť až do uhla 45° doprava alebo doľava. Chránič proti vytrhávaniu materiálu (15) sa pri šikmých rezoch nemôže použiť. – Odoberte chránič proti vytrhávaniu materiálu (15). – Uvoľnite skrutku (16) aposuňte základnú dosku (7) zľah- ka vsmere pílového listu (11). – Na nastavenie presných šikmých uhlov má základná do- ska vpravo avľavo zaskakovacie body pri hodnotách 0° a45°. Otočte základnú dosku (7) podľa stupnice (17) do želanej pozície. Iné šikmé uhly sa dajú nastaviť pomocou uhlomera. – Potom posuňte základnú dosku (7) až na doraz vsmere sieťového kábla. – Opäť pevne dotiahnite skrutku (16). Uvedenie do prevádzky u Dodržte napätie siete! Napätie zdroja elektrického prúdu sa musí zhodovať súdajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230V sa môže prevádzkovať aj snapätím 220V. Zapnutie/vypnutie u Zaistite, aby ste mohli ovládať vypínač bez toho, že by ste pustili rukoväť. Na zapnutie elektrického náradia stlačte vypínač (2). Na zaaretovanie vypínača (2) podržte vypínač stlačený aaretáciu posuňte (1) doprava alebo doľava. Na vypnutie elektrického náradia uvoľnite vypínač (2). Keď je vypínač (2) zaaretovaný, najprv ho stlačte apotom uvoľni- te. Predvoľba frekvencie zdvihov Nastavovacím kolieskom predvoľby zdvihov (3) môžete predvoliť počet zdvihov apočas prevádzky zmeniť. Potrebný počet zdvihov závisí od materiálu aod podmienok pri práci adá sa zistiť praktickým vyskúšaním. Zníženie počtu zdvihov sa odporúča pri prikladaní pílového listu kobrobku, ako aj pri rezaní plastu ahliníka. Pri dlhšej práci smalým počtom zdvihov sa môže elektrické náradie intenzívne zahrievať. Odoberte pílový list anechajte elektrické náradie včinnosti smaximálnym počtom zdvihov počas cca 3minút, aby vychladlo. Upozornenia týkajúce sa práce u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Keď sa pílový list zablokuje, elektrické náradie okam- žite vypnite. u Pri obrábaní menších atenších obrobkov použite vždy stabilnú podložku, príp. rezací stôl (príslušenstvo). Pred pílením dreva, drevotrieskových dosiek, stavebných materiálov atď. preverte, či vnich nie sú cudzie telesá, ako klince, skrutky apod. aprípadne ich odstráňte. Rezanie so zanorením (pozrite si obrázkyE) u Metódou rezania so zanorením sa smú opracovávať iba mäkké obrobky, ako je drevo, sadrokartón apodobne! Na rezanie so zanorením používajte len krátke pílové listy. Rezanie so zanorením je možné iba so šikmým uhlom na úrovni 0°. Položte elektrické náradie prednou hranou základnej dosky (7) na obrobok bez toho, aby sa pílový list (11) dotýkal ob- robku azapnite ho. Ak má elektrické náradie ovládanie počtu zdvihov, nastavte maximálny počet zdvihov. Pevne tlačte elektrické náradie proti obrobku anechajte pílový list po- maly preniknúť (zanoriť sa) do obrobku. Hneď ako základná doska (7) dolieha celou plochou na ob- robku, režte pozdĺž želanej línie rezu ďalej. Paralelný doraz svyrezávačom kruhov (príslušenstvo) Na práce sparalelným dorazom skruhovým vyrezávačom (20) (príslušenstvo) smie byť hrúbka obrobku maximálne 30mm. Paralelné rezy (pozrite si obrázokF): uvoľnite aretačnú skrutku (19) aposuňte stupnicu paralelného dorazu cez ve- denie (18) vzákladnej doske. Nastavte želanú šírku rezu ako hodnotu na stupnici na vnútornej hrane základnej dosky. Dotiahnite aretačnú skrutku (19). Kruhové rezy (pozrite si obrázokG): na línii rezu vyvŕtajte vo vnútri rezaného kruhu otvor, ktorý bude dostatočný na zasu- nutie pílového listu. Vyvŕtaný otvor opracujte pomocou frézy alebo pilníka, aby mohol pílový list priliehať tesne na línii rezu. Nastavte aretačnú skrutku (19) na druhú stranu paralelného dorazu. Presuňte stupnicu paralelného dorazu cez vedenie (18) vzákladnej doske. Vyvŕtajte vobrobku, vstrede reza- ného výrezu, jeden otvor. Prestrčte vystreďovací hrot (21) cez vnútorný otvor paralelného dorazu ado vyvŕtaného otvo- ru. Nastavte polomer ako hodnotu na stupnici, na vnútornej hrane základnej dosky. Dotiahnite aretačnú skrutku (19). Chladiaci/mazací prostriedok Pri rezaní kovu by ste mali kvôli zahrievaniu materiálu naniesť pozdĺž línie rezu chladiaci, resp. mazací prostriedok. 1 609 92A 5B4 | (29.01.2021) Bosch Power ToolsMagyar | 91 Údržba aservis Údržba ačistenie u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Elektrické náradie ajeho vetracie štrbiny udržiavajte vždy včistote, aby ste mohli pracovať dobre abezpeč- ne. Ak je potrebná výmena pripájacieho vedenia, musí ju vy- konať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti. Uchytenie pílového listu pravidelne čistite. Na vykonanie tohto úkonu vyberte pílový list zelektrického náradia aelektrické náradie zľahka vyklepte na rovnej ploche. Výrazné znečistenie elektrického náradia môže mať za ná- sledok funkčné poruchy. Materiály sintenzívnou tvorbou prachu preto nerežte zdola alebo nad hlavou. u Pri extrémnych podmienkach používania vždy podľa možnosti použite odsávacie zariadenie. Vetracie štrbi- ny často vyfukujte apredraďte prúdový chránič (PRCD). Pri obrábaní kovov sa môže vo vnútri elektrické- ho náradia usádzať vodivý prach. To môže mať negatívny vplyv na ochrannú izoláciu elektrického náradia. Ak by sa otvor na výstup prachu upchal, vypnite elektrické náradie, odoberte odsávanie prachu aodstráňte prach apili- ny či triesky. Vodiacu kladku(10) príležitostne premažte jednou kvapkou oleja. Vodiacu kladku(10) vpravidelných intervaloch kontrolujte. Ak je opotrebovaná, treba ju dať vymeniť vautorizovanom zákazníckom servise Bosch. Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.sk Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Likvidácia Elektrické náradie, príslušenstvo aobaly treba odovzdať na ekologickú recykláciu. Nevyhadzujte elektrické náradie do bežného odpadu zdomácnosti! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ oodpade zelektric- kých aelektronických zariadení apodľa jej transpozície donárodného práva sa musí už nepoužiteľné elektrické nára- die zbierať separovane aodovzdať na ekologickú recykláciu. Magyar Biztonsági tájékoztató Általános biztonsági előírások az elektromos kéziszerszámok számára FIGYELMEZ- TETÉS Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felso- rolt előírások betartásának elmulasztása áramütéshez, tűz- höz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá- kat keltenek, amelyek a port vagy a gőzöket meggyújthat- ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi- gyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. Aváltoztatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés koc- kázatát. Bosch Power Tools 1 609 92A 5B4 | (29.01.2021)92 | Magyar u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer- számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá- mot a kábelnél fogva, valamint sose húzza ki a csatla- kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megron- gálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso- ló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi- szerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Haaz elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot- ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be- rendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő be- rendezések használata csökkenti a munka során keletke- ző por veszélyes hatásait. u Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat. Az elektromos kéziszerszámok gondos kezelése és használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Amegfelelő elektromos kéziszerszámmal amegadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro- mos kéziszerszám, amelyet nem lehet sem be‑, sem ki- kapcsolni, veszélyes és meg kell javíttatni. u Húzza ki a csatlakozót az áramforrásból és/vagy távo- lítsa el az akkumulátort (ha az leválasztható az elekt- romos kéziszerszámtól), mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. u A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem is- merik a szerszámot, vagy nem olvasták el ezt az útmu- tatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. u Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek‑e, nincsenek‑e beszorulva, illetve nincsenek‑e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berende- zés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni. u Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószer- számok ritkábban ékelődnek be és azokat könnyebben le- het vezetni és irányítani. u Az elektromos kéziszerszámokat, tartozékokat, szer- számbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakö- rülményeket valamint akivitelezendő munka sajátos- ságait. Az elektromos kéziszerszám eredeti rendelteté- sétől eltérő célokra való alkalmazása veszélyes helyzete- ket eredeményezhet. 1 609 92A 5B4 | (29.01.2021) Bosch Power ToolsMagyar | 93 u Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyze- tekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását. Szerviz u Az elektromos kéziszerszámot csak szakképzett sze- mélyzet kizárólag eredeti pótalkatrészek felhasználá- sával javíthatja. Ez biztosítja, hogy az elektromos kézi- szerszám biztonságos maradjon. Biztonsági előírások a szúrófűrészek számára u Az elektromos kéziszerszámot csak a szigetelt marko- latfelületeknél fogja, főleg ha olyan műveletet hajt végre, melynek során a vágó tartozék rejtett vezeté- kekhez vagy az elektromos kéziszerszám saját tápve- zetékéhez érhet. Ha a vágó tartozék egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütés- hez vezethetnek. u Használjon kapcsokat vagy más praktikus módszert a megmunkálásra kerülő munkadarab megtámasztásá- hoz és egy stabil alaphoz való rögzítéséhez. Ha a meg- munkálásra kerülő munkadarabot a kezével tartja vagy a testéhez szorítja, akkor az labilis lesz és ahhoz vezethet, hogy a kezelő elveszti az uralmát a kéziszerszám és a mun- kadarab felett. u Tartsa távol a kezét a fűrészelési területtől. Ne nyúljon a megmunkálásra kerülő munkadarab alá. Ha megérinti a fűrészlapot, sérülésveszély áll fenn. u Az elektromos kéziszerszámot csak bekapcsolt álla- potban vezesse rá a megmunkálásra kerülő munkada- rabra. Ellenkező esetben fennáll egy visszarúgás veszé- lye, ha a betétszerszám beékelődik a munkadarabba. u Ügyeljen arra, hogy a talplemez a fűrészelés során biz- tosan felfeküdjön. Egy beékelődött fűrészlap eltörhet, vagy visszarúgáshoz vezethet. u A munkafolyamat befejezése után kapcsolja ki az elektromos kéziszerszámot, és a fűrészlapot csak az- után emelje ki a vágásból, miután az teljesen leállt. Így elkerüli a készülék visszarúgását, és biztonságosan lete- heti az elektromos kéziszerszámot. u Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszer- szám felett. u Csak megrongálatlan, kifogástalan állapotú fűrészla- pokat használjon. A meggörbült vagy életlen fűrészlapok eltörhetnek, negatív befolyással lehetnek a vágásra, vagy visszarúgáshoz vezethetnek. u A fűrészlapot a kikapcsolás után sohase fékezze le ol- dalirányú nyomással. A fűrészlap megrongálódhat, eltör- het, vagy egy visszarúgáshoz vezethet. u A rejtett vezetékek felkutatásához használjon arra al- kalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos veze- téket a berendezéssel megérint, az tűzhöz és áramütés- hez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy áramütést okozhat. A termék és a teljesítmény leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat A készülék rögzített alapra való felfekvés mellett fában, mű- anyagban, fémekben, kerámialapokban és gumiban végzett daraboló vágásokra és kivágásokra szolgál. A fűrész legfel- jebb 45° sarokszögű egyenes és görbe vonalú vágásra is al- kalmas. Tartsa be a fűrészlapokkal kapcsolatos javaslatokat. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. (1) A be-/kikapcsoló reteszelése (2) Be-/kikapcsoló (3) Löketszám előválasztó szabályozókerék (4) Belső hatlapú csavarkulcs (5) Elszívó tömlő

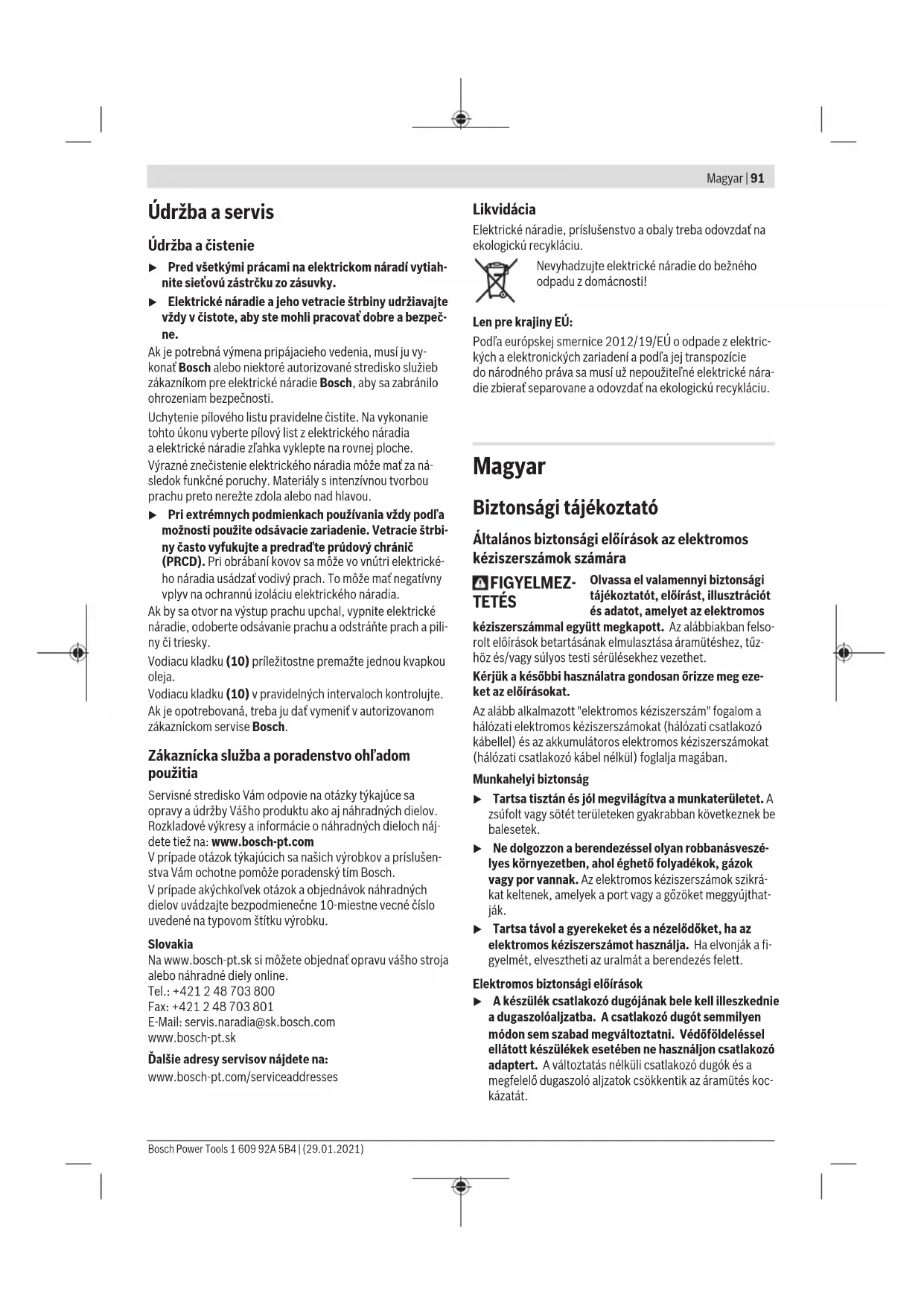

(6) Elszívó csőcsonk (7) Talplemez (8) Rezgőmozgás beállítókar (9) Fűrészlap befogó egység (10) Vezetőgörgő (11) Fűrészlap

(12) Érintésvédelem (13) Elszívó védőbúra (14) Fogantyú (szigetelt markolatfelület) (15) Kiszakadásgátló

(16) Talplemez csavar (17) Sarkalószög skála (18) Megvezetés a párhuzamos ütköző számára (19) A párhuzamvezető rögzítőcsavarja

(20) Párhuzamvezető körvágó szerkezettel

(21) A körvágó szerkezet központozó tüskéje

A képeken látható vagy a szövegben leírt tartozékok rész- ben nem tartoznak a standard szállítmányhoz. Tartozék- programunkban valamennyi tartozék megtalálható. Bosch Power Tools 1 609 92A 5B4 | (29.01.2021)94 | Magyar Műszaki adatok Szúrófűrész GST 700 Rendelési szám 3601BA70.. Névleges felvett teljesít- mény W 500 Üresjárati löketszám n

1450–3200 Löket mm 20 Vágási mélység – faanyagban mm 70 – alumíniumban mm 10 – acélban (ötvözetlen) mm 6 Vágási szög (bal/jobb) max. ° 45 Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA‑eljárás) szerint kg 2,1 Érintésvédelmi osztály / II A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő fe- szültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak. Zaj és vibráció értékek A zajkibocsátási értékek a EN62841‑2‑11szabványnak megfelelően kerültek meghatározásra. Az elektromos kéziszerszám A-értékelésű zajszintjének tipi- kus értékei: hangnyomásszint 86dB(A); hangteljesítmény- szint 97dB(A). A szórás, K=5dB. Viseljen fülvédőt! Az a

rezgési összértékek (a három irány vektorösszege) és a K szórás a EN62841‑2‑11szabványnak megfelelően meg- határozott értékei: Faforgácslemez fűrészelésekor aT111Cfűrészlappal:

fémlemezek fűrészelésekor a T118Afűrészlappal:

Az ezen utasításokban megadott rezgésszint és zajkibocsátá- si érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas. A megadott rezgésszint és zajkibocsátási érték az elektro- mos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elekt- romos kéziszerszámot más alkalmazásokra, eltérő betétszer- számokkal vagy nem kielégítő karbantartás mellett használ- ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajki- bocsátást lényegesen megnövelheti. A rezgés- és zajkibocsátás pontos megbecsüléséhez figye- lembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kap- csolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Összeszerelés u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. A fűrészlap behelyezése/kicserélése u A betétszerszámfelszereléséhez vagy kicseréléséhez viseljen védőkesztyűt. A betétszerszámok élesek és hosszabb használat esetén felforrósodhatnak. A fűrészlap kijelölése A javasolt fűrészlapok áttekintése ezen útmutató végén talál- ható. Csak egy-bütykös szárú (T-szár) fűrészlapokat használ- jon. A fűrészlap ne legyen hosszabb, mint amire az előirány- zott vágáshoz szükség van. Kis sugarú görbék vágásához használjon keskeny fűrészla- pot. A fűrészlap behelyezése (lásdaAábrát) u A behelyezés előtt tisztítsa meg a fűrészlap szárát. Egy elszennyeződött szárat nem lehet biztonságosan rög- zíteni. Tolja bele a (11)fűrészlapot a fogakkal a vágási irányban a bepattanásig a (9)fűrészlap befogó egységbe. A fúrészlap behelyezésekor ügyeljen arra, hogy a fűrészlap hátsó éle belefeküdjön a (10) vájatába. u Ellenőrizze a fűrészlap szilárd rögzítését. Egy laza fű- részlap kieshet és sérüléseket okozhat. A fűrészlap kivétele (lásd a B ábrát) Tolja el a (9) fűrészlap befogó egységet felfelé, a nyíl által jel- zett irányba és vegye ki a (11) fűrészlapot. Kiszakadásgátló (lásdaCábrát) A (15)kiszakadásgátló (tartozék) faanyagok fűrészelésekor megakadályozhatja a felület kiszakadását. A kiszakadásgát- lót csak meghatározott fűrészlap-típusokhoz és csak 0° vágá- si szög esetén lehet használni. Nyomja bele a (15)kiszakadásgátlót alulról a (7)talplemezbe. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a ke- zelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá- súak, főleg ha a faanyag kezeléséhez más anyagokat is fel- használtak (kromát, favédő vegyszerek). A készülékkel az- besztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – A lehetőségek szerint használjon az anyagnak megfelelő porelszívást. 1 609 92A 5B4 | (29.01.2021) Bosch Power ToolsMagyar | 95 – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé- dő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Védőbúra Szerelje fel a (13) védőbúrát, mielőtt az elektromos kézi- szerszámot egy porelszíváshoz csatlakoztatná. Tegye úgy fel a (13) védőbúrát az elektromos kéziszerszám- ra, hogy a tartók belenyúljanak a ház beméyedéseibe. A porelszívás nélküli munkákhoz és sarokvágásokhoz vegye le a berendezésről a (13) védőbúrát. Ehhez nyomja össze a külső tartók magasságában a védőbúrát, majd előrefelé húz- za le. A porelszívás csatlakoztatása Csatlakoztasson egy (5) elszívó tömlőt (tartozék) az (6) el- szívó csőcsonkhoz. Kapcsolja össze a (5) elszívó tömlőt egy porszívóval (tartozék). A különböző porszívókhoz való csatlakoztatás áttekintése ezen útmutató végén található. Az optimális elszíváshoz, ha lehetséges, szerelje fel a (15) ki- szakadásgátlót. A porszívónak alkalmasnak kell lennie a megmunkálásra ke- rülő anyagból keletkező por elszívására. Az egészségre különösen ártalmas, rákkeltő hatású vagy szá- raz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni. Üzemeltetés Üzemmódok u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. A rezgőmozgás beállítása A négy fokozatban beállítható előtolással a vágási sebessé- get, a vágási teljesítményt és a vágási vonalat a megmunká- lásra kerülő anyagnak megfelelően optimálisan be lehet állí- tani. A rezgőmozgás a (8) beállítókarral üzem közben is beállítha- tó. 0fokozat nincs rezgőmozgás Ifokozat kis rezgőmozgás IIfokozat közepes rezgőmozgás IIIfokozat nagy rezgőmozgás A mindenkori alkalmazáshoz legmegfelelőbb optimális rezgé- si fokozatot gyakorlati prőbákkal lehet meghatározni. Erre az alábbi javaslatok érvényesek: – Annál alacsonyabb rezgési fokozatot használjon, minél fi- nomabb és tisztább vágási élet akar előállítani, szükség esetén kapcsolja teljesen ki a rezgőmozgást. – Vékony munkadarabok (pl. fémlemezek) megmunkálásá- hoz kapcsolja ki a rezgőmozgást. – Kemény anyagok (pl. acél) megmunkálásához használjon alacsony rezgőmozgást. – Puha anyagokban, valamint fában, szálirányban történő fűrészeléshez használhatja a maximális rezgőmozgást. A sarkalószög beállítása (lásdaDábrát) A (7) talplemezt sarokvágásokhoz 45°-kal jobbra vagy balra lehet forgatni. A (15) kiszakadásgátlót sarokvágásokhoz nem lehet használ- ni. – Vegye le a (15)kiszakadásgátlót. – Lazítsa ki a (16)csavart és tolja el kissé a (7)talplemezt a (11)fűrészlap felé. – A sarkalószög pontos beállításához a talplemez jobb és baloldalán a 0° és 45° szögnél bepattanási pontok van- nak. Forgassa el a (7)talplemezt a (17)skálának megfe- lelően a kívánt helyzetbe. Más sarkalószögeket egy szög- mérő segítségével lehet beállítani. – Ezután tolja el ütközésig a (7)talplemezt a hálózati kábel felé. – Húzza meg ismét szorosra a (16)csavart. Üzembe helyezés u Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kézi- szerszám típustábláján található adatokkal. A 230V‑os berendezéseket 220V hálózati feszültségről is szabad üzemeltetni. Be- és kikapcsolás u Gondoskodjon arról, hogy működtetni tudja a be-/ki- kapcsolót, anélkül, hogy ehhez el kellene engednie a fogantyút. Az elektromos kéziszerszám bekapcsolásához nyomja meg a (2) be-/kikapcsolót. A (2) be-/kikapcsoló reteszeléséhez tartsa azt benyomva és tolja el jobbra vagy balra a (1) reteszelőt. Az elektromos kéziszerszám kikapcsoláshoz engedje el a (2) be-/kikapcsolót. Ha a (2) be-/kikapcsoló bekapcsolt álla- potban reteszelve van, akkor azt előbb nyomja be, majd en- gedje el. A löketszám előzetes kijelölése A (3) löketszám előválasztó szabályozókerékkel a löketszá- mot előre ki lehet választani és üzem közben is meg lehet vál- toztatni. A szükséges löketszám a megmunkálásra kerülő anyagtól és a munkafeltételektől függ és gyakorlati próbával lehet meg- határozni. A löketszámot a fűrészlapnak a munkadarabra való felhelye- zésekor valamint műanyag és alumínium fűrészelésekor cél- szerű csökkenteni. Ha hosszabb ideig alacsony löketszámmal dolgozik, az elekt- romos kéziszerszám erősen felmelegedhet. Vegye ki a fű- Bosch Power Tools 1 609 92A 5B4 | (29.01.2021)96 | Magyar részlapot járassa az elektromos kéziszerszámot a lehűléshez kb. 3percig a maximális löketszámmal. Munkavégzési tanácsok u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u Kapcsolja azonnal ki az elektromos kéziszerszámot, ha a fűrészlap leblokkol. u Kisebb vagy vékonyabb munkadarabok megmunkálá- sához használjon mindig egy stabil alaplapot vagy egy fűrészasztalt (külön tartozék). A fában, faforgácslemezekben, építési anyagokban stb. vég- zett fűrészelés előtt ellenőrizze, nincsenek-e idegen anya- gok, például szögek, csavarok stb. a megmunkálásra kerülő munkadarabban, és szükség esetén távolítsa el ezeket. Besüllyesztéses fűrészelés (lásd aE ábrát) u Besüllyesztéses fűrészeléssel csk puha anyagokat, például fát, gipszkartont vagy hasonló más anyagokat szabad csak megmunkálni! A besüllyesztéses fűrészeléshez csak rövid fűrészlapokat használjon. Besüllyesztéses fűrészelést csak 0°-os sarkaló- szög mellett lehet végezni. Tegye fel az elektromos kéziszerszámot a (7) talplemez első élével a munkadarabra, anélkül, hogy a(11) fűrészlap meg- érintené a munkadarabot és kapcsolja be a fűrészt. A löket- szám-vezérléssel ellátott elektromos kéziszerszámoknál a legmagasabb löketszámot jelölje ki. Nyomja hozzá erőtelje- sen az elektromos kéziszerszámot a munkadarabhoz és las- san merítse be a fűrészlapot a munkadarabba. Mihelyt a (7) talplemez egész felületével felfekszik a munka- darabra, fűrészeljen tovább a kívánt metszésvonal mentén. Párhuzamos ütköző körvágó szerkezettel (tartozék) A körvágó szerkezettel (tartozék) felszerelt (20) párhuza- mos ütközővel végzett munkáknál a munkadarab legnagyobb megengedett vastagsága 30mm lehet. Párhuzamos vágások (lásd aF ábrát): Lazítsa ki a (19) rögzí- tőcsavart és tolja bele a párhuzamos ütköző skáláját a (18) megvezetésen keresztül a talplemezbe. Állítsa be a talplemez belső élénél skálaértékként a kívánt vágási szélességet. Húz- za meg ismét szorosra a (19) rögzítőcsavart. Köralakú vágások (lásd aG ábrát): Fúrjon a vágási vonalnál a kivágásra kerülő körön belül egy furatot, amelyen át lehet dugni a fűrészlapot. Munkalja meg a furatot egy marófejjel vagy reszelővel, hogy a fűrészlap egy síkban lehessen a vágá- si vonallal. Tegye át a (19) rögzítőcsavart a párhuzamos ütköző másik oldalára. Tolja bele a párhuzamos ütköző skáláját a (18) megvezetésen keresztül a talplemezbe. Fúrjon a munkada- rabba a kivágandó rész közepén egy nyílást. Dugja bele a (21) központozó tüskét a párhuzamos ütköző belső nyílásán keresztül a most kifúrt nyílásba. Skálaértékként állítsa be a talplemez belső élénél a sugarat. Húzza meg szorosra a (19) rögzítőcsavart. Hűtő-/kenőanyag Fémek fűrészelése esetén az anyag felmelegedése miatt a vágási vonalra célszerű hűtő- ill. kenőanyagot felvinni. Karbantartás és szerviz Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos ké- ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne- hogy a biztonságra veszélyes szituáció lépjen fel. Rendszeresen tisztítsa meg a fűrészlap befogó egységet. Eh- hez vegye ki a fűrészlapot az elektromos kéziszerszámból és kissé ütögesse ki egy sík felületen az elektromos kéziszerszá- mot. Az elektromos kéziszerszám erős erős elszennyeződése mű- ködészavarokhoz vezethet. Ezért az olyan anyagokat, ame- lyek fűrészelésekor nagy mennyiségű por keletkezik, nefűré- szeljen alulról vagy fej feletti helyzetben. u Extrém munkafeltételek esetén a lehetőségnek meg- felelően mindig használjon egy elszívó berendezést. Fújja ki gyakran a szellőzőnyílásokat, és iktasson be a hálózati vezeték elé egy hibaáram védőkapcsolót (PRCD). Fémek megmunkálása során vezetőképes por juthat az elektromos kéziszerszám belsejébe. Ez hátrá- nyos hatással lehet az elektromos kéziszerszám védőszi- getelésére. Ha a porkivezető nyílás eldugul, kapcsolja ki az elektromos kéziszerszámot, vegye le a porelszívást és távolítsa el a port és forgácsot. Időnként kenje meg a (10) vezetőgörgőt egy csepp olajjal. Rendszeresen ellenőrizze a (10)vezetőgörgőt. Ha a vezető- görgő elhasználódott, azt egy erre felhatalmazott Bosch-Ve- vőszolgálattal ki kell cseréltetni. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest 1 609 92A 5B4 | (29.01.2021) Bosch Power ToolsРусский | 97 Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:[phone] Fax: [phone] [e-mail] www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Csak az EU‑tagországok számára: A használt villamos és elektronikus berendezésekre vonatko- zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele- lő országok jogharmonizációjának megfelelően a már hasz- nálhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.

EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi ide- vágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja: * Szúrófűrész Cikkszám
