Značka	Bosch
Model	GST 700 500W Professional
Typ produktu	Priamočiara píla
Menovitý príkon	500 W
Počet zdvihov naprázdno	1450 – 3200 min⁻¹
Zdvih	20 mm
Maximálna hĺbka rezu v dreve	70 mm
Maximálna hĺbka rezu v hliníku	10 mm
Maximálna hĺbka rezu v oceli (nelegovanej)	6 mm
Maximálny uhol sklonu (vľavo/vpravo)	45°
Hmotnosť podľa EPTA-Procedure 01:2014	2,1 kg
Stupeň ochrany	II (dvojitá izolácia)
Elektrické napájanie	230 V ~, 50/60 Hz
Typ pílového listu	Stopka v tvare T (jednoduché uchytenie)
Kyvný pohyb	4 nastaviteľné polohy (0, I, II, III)
Plynulá regulácia otáčok	Áno, predvolené koliesko
Šikmé rezy	Až do 45° (vpravo alebo vľavo)
Hlavné funkcie	Rovné, krivočiare, ponorné, šikmé rezy, kruhové s príslušenstvom
Údržba a čistenie	Pravidelne čistiť vetracie štrbiny a držiak pílového listu; mazať vodiaci kladku
Bezpečnosť	Elektrická bezpečnosť: dvojitá izolácia, odporúčaný PRCD; osobná ochrana: okuliare, maska, rukavice
Náhradné diely a opraviteľnosť	Popredajný servis Bosch; náhradné diely dostupné na www.bosch-pt.com
Všeobecné informácie	Bezplatný návod na použitie dostupný online; 193 strán

Často kladené otázky - GST 700 500W Professional BOSCH

Ako vymeniť pílový list na Bosch GST 700?

Odpojte náradie. Vyčistite stopku pílového listu. Vložte pílový list (11) do držiaka pílového listu (9) až do zaklapnutia, zuby orientované v smere rezu. Na vybratie posuňte držiak pílového listu nahor a vyberte list. Noste ochranné rukavice.

Aká je maximálna hĺbka rezu v dreve?

Maximálna hĺbka rezu v dreve je 70 mm.

Ako nastaviť kyvný pohyb?

Pomocou páčky výberu (8) vyberte jednu zo 4 polôh: 0 (bez kyvu), I (malý), II (stredný), III (veľký). Optimálny zdvih závisí od materiálu a požadovanej kvality rezu.

Je možné robiť ponorné rezy s touto pílou?

Áno, iba na mäkkých materiáloch (drevo, sadra) a s uhlom sklonu 0°. Umiestnite základnú dosku na obrobok, zapnite na maximálnu rýchlosť, potom pomaly ponorte pílový list.

Ako nastaviť uhol sklonu pre šikmý rez?

Povoľte skrutku (16) základnej dosky, mierne posuňte dosku smerom k pílovému listu, nakloňte ju podľa stupnice (17) na požadovaný uhol (zárezy na 0° a 45°), potom dosku posuňte späť ku káblu a dotiahnite skrutku.

Aký typ pílového listu použiť?

Používajte iba pílové listy so stopkou v tvare T (jednoduché uchytenie). Vyberte list nie dlhší, než je potrebné. Pre ostré krivky použite tenký vykružovací list.

Ako pripojiť vysávač?

Namontujte ochranný kryt (13), potom pripojte saciu hadicu (5) k hrdlu (6) a k vysávaču. Pre optimálne odsávanie použite chránič proti trieskaniu (15).

Aké príslušenstvo je súčasťou balenia?

Štandardná dodávka obsahuje pílu, imbusový kľúč, a prípadne chránič proti trieskaniu a paralelný doraz podľa verzie. Príslušenstvo je uvedené v návode.

Ako udržiavať priamočiaru pílu?

Pred akoukoľvek údržbou odpojte. Pravidelne čistite vetracie štrbiny a držiak pílového listu. Namažte vodiaci kladku kvapkou oleja. Skontrolujte stav vodiacej kladky.

Čo robiť v prípade zaseknutia pílového listu?

Okamžite zastavte náradie. Odpojte ho. Po úplnom zastavení vyberte pílový list z obrobku. Skontrolujte, či nie je list poškodený a či je základná doska rovná.

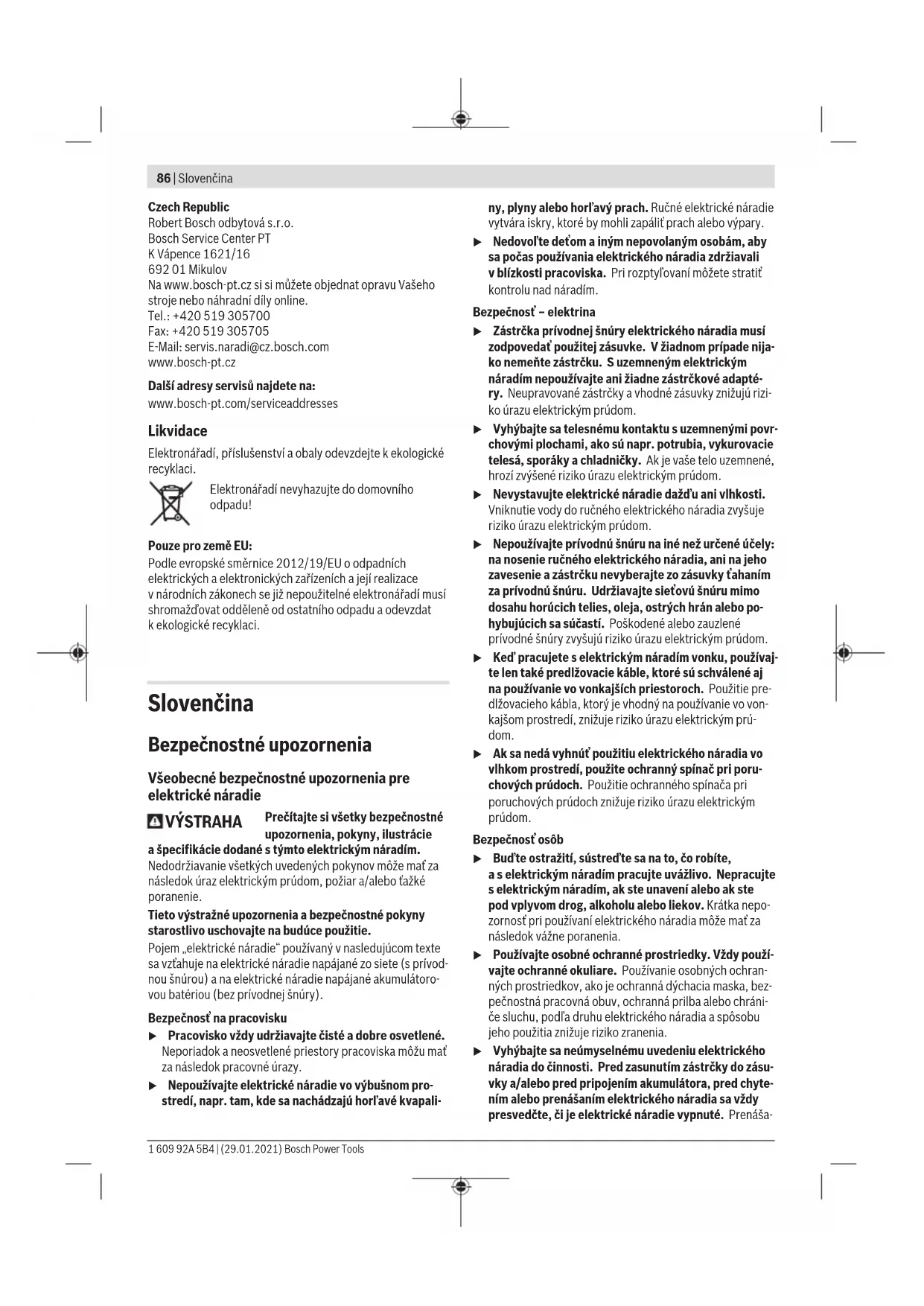

NÁVOD NA OBSLUHU GST 700 500W Professional BOSCH

Slovenčina ...... Stránka 86

Magyar ....Oldal 91

Русский...... Страница 97

Popis výrobku a výkonu

Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie

a špecifikácie dodané s týmto elektrickým náradím.

Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

Pracovisko vždy udržiavajte čisté a dobre osvetlené.
Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
▶ Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horl'avé kvapali-

ny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapálit prach alebo výpary.

Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.

Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornost pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenáša-

nie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.

Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest' v okamihu k tažkému zraneniu.

Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
▶ Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
▶ Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovol'te používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negativne ovplyvnit' správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.

▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podl’a týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú bu-dete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest’ k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmyklavé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

Servis

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaisti zachovanie bezpečnosti náradia.

Bezpečnostné pokyny pre priamočiare píly

Ak vykonávate operáciu, kde sa môže obrábacie príslušenstvo dostat do kontaktu so skrytou elektroinštaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo pri kontakte s vodičom pod napátím môže prepojit odhalené kovové časti náradia s fázou a používatel môže byť zasiahnutý elektrickým prúdom.
Na upevnenie a podporu obrobku na stabilnej ploche použite svorky alebo iný praktický spôsob. Ak držíte obrobok rukou alebo si ho opierate o telo, je nestabilný a môže to viest k strate kontroly.
Obidve ruky majte v dostatočnej vzdialenosti od priestoru pílenia. Nesiahajte pod obrobok. Pri kontakte s pílovým listom hrozí nebezpečenstvo vážneho poranenia.
Elektrické náradie ved'te proti obrobku iba v zapnutom stave. Inak hrozí v prípade zaseknutia pracovného nástroja v obrobku nebezpečenstvo spätného rázu.
Dbajte na to, aby pri pílení základná doska vždy bezpečne priliehala. Spriečený alebo zaseknutý pílový list sa môže zlomiť, alebo vyvolať spätný ráz.
▶ Po skončení práce elektrické náradie vypnite a pilový list vyberte z rezu až vtedy, keď sa úplne zastaví. Tak sa vyhnete spätnému rázu náradia a budete môť elektrické náradie bezpečne odložit.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčiniť stratu kontroly nad ručným elektrickým náradím.
Používajte len nepoškodené a bezchybné pilové listy. Skrivené alebo neostré pilové listy sa môžu zlomiť alebo spôsobit spätný ráz ručného elektrického náradia.
Pílový list po vypnutí nebrzdite bočným protitlakom. Pílový list by sa mohol poškodit, zlomiť alebo by mohol vyvolat spätný ráz.

88 | Slovenčina

Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napátím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Elektrické náradie je určené, pri pevnom podložení, na vykonávanie deliacich rezov a výrezov do dreva, plastu, kovu, keramických dosiek a gumy. Je vhodné na rovné a zakrivené rezy so šikmým uhlom do 45°. Dodržiavajte odporúčania týkajúce sa pílového listu.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie elektrického náradia na grafickej strane.

(1) Aretácia vypínača
(2) Vypínač
(3) Nastavovacie koliesko predvol'by frekvencie kmitov
(4) Klúč s vnútorným šesthranom
(5) Odsávacia hadica ^a)
(6) Odsávací nátrubok
(7) Základná doska
(8) Nastavovacia páčka pre výkyv
(9) Upínanie pílového listu
(10) Vodiaca kladka
(11) Pílový list ^a)
(12) Ochrana proti dotyku
(13) Kryt odsávania
(14) Rukováť (izolovaná úchopová plocha)
(15) Chranič proti vytrhávaniu materiálu ^a)
(16) Skrutka – základná doska
(17) Stupnica uhla zošikmenia
(18) Vedenie paralelného dorazu
(19) Zaistovacia skrutka paralelného dorazu ^a)
(20) Paralelný doraz s vyrezávačom kruhov ^4

(21) Strediaci hrot vyrezávača kruhov ^4

a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Technické údaje

Priamočiara píla GST 700
Vecné číslo		3 601 BA7 0..
Menovitý príkon W 500
Frekvencia zdvihov pri vol-nobehu n_0	min^1	1450-3200
Zdvih mm 20
Max. híbka rezu
– do dreva mm 70
– do hliníka mm 10
– do ocele (nelegovanej) mm 6
Uhol rezu (nal'avo/napravo) max.	°	45
Hmotnosť podľa EPTA-Procedure 01:2014	kg 2,1
Trieda ochrany		☐ / II

Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lišit.

Informácia o hlučnosti/vibráciách

Celkové hodnoty vibrácií a _h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 62841-2-11:

Rezanie drevotrieskovej dosky pílovým listom T 111 C: a_h,B = 3,5 m/s^2, K = 1,5 m/s^2 ,

Rezanie kovového plechu pílovým listom T 118 A: a_n,M=3,5 m/s^2, K=1,5 m/s^2 .

Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.

Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.

Na presný odhad emisií vibrácií a hluku by sa mal zohl'adniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepouživa. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížit.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Montáž

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.

Vkladanie/výmena pílového listu

▶ Pri montáži alebo výmene vkladacieho nástroja noste ochranné rukavice. Vkladacie nástroje sú ostré a pri dlhšom používaní môžu byť horúce.

Prehľad odporúčaných pilových listov nájdete na konci tohto Návodu na používanie. Vložte len pílový list s jednovačkovou stopkou (T-stopka). Použitý pílový list by nemal byť dlhší, ako je pre plánovaný druh rezu nevyhnutné.

Na rezanie kriviek s malým polomerom používajte úzky pilový list.

Vloženie pílového listu (pozri obrázok A)

Posúvajte pílový list (11) zubami v smere rezu, až kým nezaskočí do uchytenia pílového listu (9).

Odobratie pilového listu (pozrite si obrázok B)

Chranič proti vytrhávaniu materiálu (pozri obrázok C)

Chranič proti vytrhávaniu materiálu (15) (príslušenstvo) môže zabrániť vytrhnutiu povrchu pri rezaní dreva. Chranič proti vytrhávaniu materiálu sa dá používať len pri určitých typoch pílových listov a len pri uhle rezania 0°.

Chranič proti vytrhávaniu materiálu (15) vtlacte zdola do vodiacich saní (7).

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byt zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používatel’a alebo osôb, ktoré sa nachá-dzajú v blízkosti.

Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva).

Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.

- Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.

- Postarajte sa o dobré vetranie svojho pracoviska.

- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.

Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.

Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapáliť.

Kryt

Namontujte kryt (13) skôr než pripojíte elektrické náradie na odsávanie prachu.

Nasad'te kryt (13) na elektrické náradie tak, aby držiaky za- padli do výrezov skrine.

Odoberte kryt (13) pri vykonávaní prác bez odsávania prachu, ako aj na vykonávanie šikmých rezov. Na vykonanie tohto úkonu stlačte kryt na odsávanie dohromady vo výške vonkajších držiakov a potiahnite ho smerom dopredu.

Pripojenie odsávania

Nasuňte odsávaciu hadicu (5) (príslušenstvo) na odsávací nátrubok (6). Prepojte odsávaciu hadicu (5) s vysávačom (príslušenstvo).

Prehl'ad vztahujúci sa na pripojenie k rôznym vysávačom nájdete na konci tohto návodu.

Na optimálne odsávanie použite podľa možnosti chránič proti vytrhávaniu materiálu (15).

Vysávač musí byť vhodný pre daný druh opracovávaného materiálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých druhov prachu používajte špeciálny vysávač.

Prevádzka

Druhy prevádzky

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.

Nastavenie výkyvu

Výkyv, ktorý je nastavitelný v štyroch stupňoch, umožňuje optimálne prispôsobenie rýchlosti rezania, výkonu pri rezaní a výsledného vzhľadu po rezaní konkrétnemu opracovávanému materiálu.

Nastavovacou páčkou (8) môžete nastavovať výkyv aj počas prevádzky.

Stupeň 0 bez výkyvu

Stupeň I malý výkyv

Stupeň II stredný výkyv

Stupeň III veľký výkyv

90 | Slovenčina

Optimálny stupeň výkyvu pre príslušné použitie sa dá najlepšie zistiř praktickým vyskúšaním. Pritom platia nasledujúce odporúčania:

– Nastavujte stupeň výkyvu tým menší (alebo výkyv úplne vypnite), čím jemnejšia a čistejšia má byť hrana rezu.
- Pri opracovávaní tenkých materiálov (napríklad plechov) výkyv vypnite.
- V tvrdých materiáloch (napríklad ocel') pracujte s malým výkyvom.
– V mäkkých materiáloch a pri rezaní dreva po smere vlákien môžete pracovať s maximálnym výkyvom.

Nastavenie šikmého uhla (pozri obrázok D)

Základná doska (7) sa dá na vykonávanie šikmých rezov naklonit až do uhla 45° doprava alebo doľava.

Chranič proti vytrhávaniu materiálu (15) sa pri šikmých rezoch nemôže použit.

• Odoberte chránič proti vytrhávaniu materiálu (15).
• Uvoľnite skrutku (16) a posuňte základnú dosku (7) zľahka v smere pílového listu (11).
• Na nastavenie presných šikmých uhlov má základná doska vpravo a vl'avo zaskakovacie body pri hodnotách 0° a 45°. Otočte základnú dosku (7) podľa stupnice (17) do želanej pozície. Iné šikmé uhly sa dajú nastavit pomocou uhlomera.
• Potom posuňte základnú dosku (7) až na doraz v smere sietového kábla.
• Opät pevne dotiahnite skrutku (16).

Uvedenie do prevádzky

▶ Dodržte napätie siete! Napätie zdroja elektrického prúdu sa musí zhodovat's údajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230 V sa môže prevádzkovat' aj s napátím 220 V.

Zapnutie/vypnutie

Na zaaretovanie vypínača (2) podržte vypínač stlačený a aretáciu posuňte (1) doprava alebo doľava.

Nastavovacím kolieskom predvol'by zdvihov (3) môžete predvolit počet zdvihov a počas prevádzky zmenit.

Potrebný počet zdvihov závisí od materiálu a od podmienok pri práci a dá sa zistiť praktickým vyskúšaním.

Zníženie počtu zdvihov sa odporúča pri prikladaní pílového listu k obrobku, ako aj pri rezaní plastu a hliníka.

Pri dlhšej práci s malým počtom zdvihov sa môže elektrické náradie intenzívne zahrievať. Odoberte pílový list a nechajte elektrické náradie v činnosti s maximálnym počtom zdvihov počas cca 3 minút, aby vychladlo.

Upozornenia týkajúce sa práce

Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Ked' sa pilový list zablokuje, elektrické náradie okamžite vypnite.
▶ Pri obrábaní menších a tenších obrobkov použite vždy stabilnú podložku, príp. rezací stôl (príslušenstvo).

Pred pílením dreva, drevotrieskových dosiek, stavebných materiálov atd. preverte, či v nich nie sú cudzie telesá, ako klince, skrutky a pod. a prípadne ich odstráňte.

Rezanie so zanorením (pozrite si obrázky E)

▶ Metódou rezania so zanorením sa smú opracovávat iba mäkké obrobky, ako je drevo, sadrokartón a podobne!

Položte elektrické náradie prednou hranou základnej dosky (7) na obrobok bez toho, aby sa pílový list (11) dotýkal obrobku a zapnite ho. Ak má elektrické náradie ovládanie počtu zdvihov, nastavte maximálny počet zdvihov. Pevne tlačte elektrické náradie proti obrobku a nechajte pílový list pomaly preniknúť (zanorit sa) do obrobku.

Hned' ako základná doska (7) dolieha celou plochou na obrobku, režte pozdíž želanej línie rezu d'alej.

Paralelný doraz s vyrezávačom kruhov (príslušenstvo)

Na práce s paralelným dorazom s kruhovým vyrezávačom (20) (príslušenstvo) smie byť hrúbka obrobku maximálne 30 mm.

Paralelné rezy (pozrite si obrázok F): uvoľnite aretačnú skrutku (19) a posuňte stupnicu paralelného dorazu cez vedenie (18) v základnej doske. Nastavte želanú šírku rezu ako hodnotu na stupnici na vnútornej hrane základnej dosky. Dotiahnite aretačnú skrutku (19).

Kruhové rezy (pozrite si obrázok G): na línii rezu vyvrtajte vo vnútri rezaného kruhu otvor, ktorý bude dostatočný na zasunutie pílového listu. Vyvrtaný otvor opracujte pomocou frézy alebo pilníka, aby mohol pílový list priliehať tesne na línii rezu.

Nastavte aretačnú skrutku (19) na druhú stranu paralelného dorazu. Presuňte stupnicu paralelného dorazu cez vedenie (18) v základnej doske. Vyvřtajte v obrobku, v strede rezaného výrezu, jeden otvor. Prestrčte vystreďovací hrot (21) cez vnútorný otvor paralelného dorazu a do vyvřtaného otvoru. Nastavte polomer ako hodnotu na stupnici, na vnútornej hrane základnej dosky. Dotiahnite aretačnú skrutku (19).

Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.

Ak je potrebná výmena pripájacieho vedenia, musí ju vykonat Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.

Uchytenie pílového listu pravidelne čistite. Na vykonanie tohto úkonu vyberte pílový list z elektrického náradia a elektrické náradie z'ahka vyklepte na rovnej ploche.

Výrazné znečistenie elektrického náradia môže mať za následok funkčné poruchy. Materiály s intenzívnou tvorbou prachu preto nerežte zdola alebo nad hlavou.

▶ Pri extrémnych podmienkach používania vždy podl'a možnosti použite odsávacie zariadenie. Vetracie štrbiny často vyfukujte a predraďte prúdový chránič

(PRCD). Pri obrábaní kovov sa môže vo vnútri elektrického náradia usádzať vodivý prach. To môže mať negatívny vplyv na ochrannú izoláciu elektrického náradia.

Ak by sa otvor na výstup prachu upchal, vypnite elektrické náradie, odoberte odsávanie prachu a odstránte prach a pili- ny či triesky.

Vodiacu kladku (10) príležitostne premažte jednou kvapkou oleja.

Vodiacu kladku (10) v pravidelných intervaloch kontrolujte. Ak je opotrebovaná, treba ju dať vymeníť v autorizovanom zákazníckom servise Bosch.

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Đalšie adresy servisov nájdete na:

Elektrické náradie, príslušenstvo a obaly treba odovzdat na ekologickú recykláciu.

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej transpozície do národného práva sa musí už nepoužitelné elektrické náradie zbierať separovane a odovzdať na ekologickú recykláciu.

Magyar
