| Mark | Bosch |
| Mudel | GST 700 500W Professional |
| Toote tüüp | Tikksaag |
| Nimivõimsus | 500 W |
| Tühikäigu lõikekiirus | 1450 – 3200 min⁻¹ |
| Käigu amplituud | 20 mm |
| Maksimaalne lõikesügavus puidus | 70 mm |
| Maksimaalne lõikesügavus alumiiniumis | 10 mm |
| Maksimaalne lõikesügavus legeerimata terases | 6 mm |
| Maksimaalne kaldenurk (vasak/parem) | 45° |
| Kaal vastavalt EPTA-protseduurile 01:2014 | 2,1 kg |
| Kaitseaste | II (topeltisolatsioon) |
| Toide | 230 V ~, 50/60 Hz |
| Teratüüp | T-kinnitus (üks haak) |
| Pendelliiikumine | 4 reguleeritavat asendit (0, I, II, III) |
| Kiiruse regulaator | Jah, eelseadistusratas |
| Kaldlõiked | Kuni 45° (paremale või vasakule) |
| Peamised funktsioonid | Sirged, kumerad, süvistuslõiked, kaldlõiked, ringlõiked (tarvikuga) |
| Hooldus ja puhastus | Puhastage regulaarselt ventilatsiooniavasid ja terahoidjat; määrige juhtrulli |
| Ohutus | Elektriohutus: topeltisolatsioon, soovitatav PRCD; isikukaitse: prillid, mask, kindad |
| Varuosad ja remonditavus | Bosch-i müügijärgne teenindus; varuosad saadaval veebilehel www.bosch-pt.com |
| Üldteave | Tasuta kasutusjuhend saadaval veebis; 193 lehekülge |
Korduma kippuvad küsimused - GST 700 500W Professional BOSCH
Kasutajate küsimused teemal GST 700 500W Professional BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Saag PDF-formaadis tasuta! Leidke oma juhend GST 700 500W Professional - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GST 700 500W Professional kaubamärgi BOSCH.
KASUTUSJUHEND GST 700 500W Professional BOSCH
et Algupārane kasutusjuhend
Iv instrukcijas originalvaloda
It Originali instrukcija
ko사용설명서원본

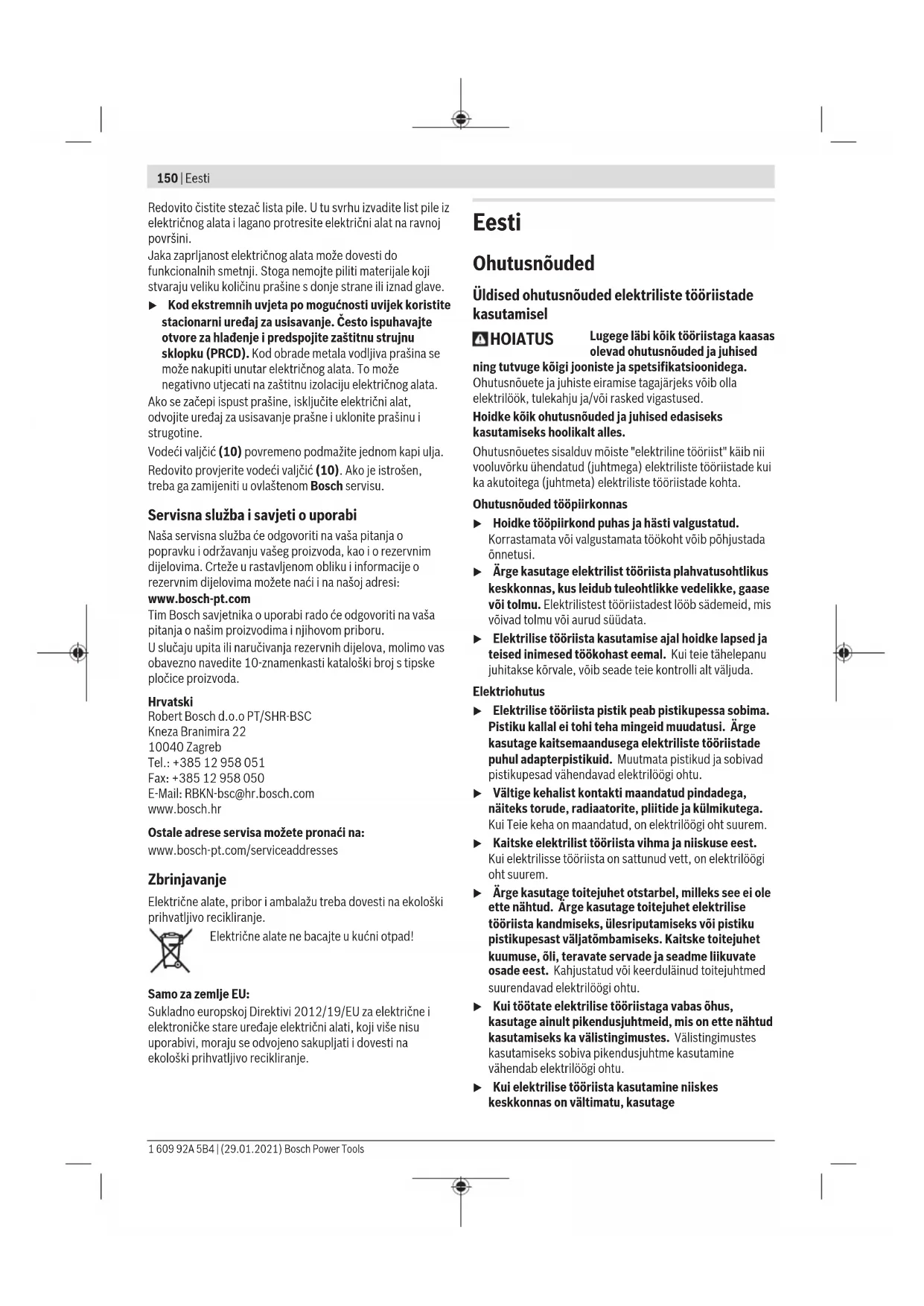

Eesti...... Lehekülg 150
Üldised ohutusnõuded elektriliste tööriistade kasutamisel
HOIATUS
Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised
ning tutvuge köigi jooniste ja spetsifikatsioonidega.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvörku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.
Ohutusnöuded tööpiirkonnas
▶ Hoidke tööpiirkond puhas ja hästi valgustatud.
Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lõöb sädemeid, mis võivad tolmu või aurud süüdata.
▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.
Elektriohutus
Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatömbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage
rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
- Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lüllitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselüllitatud seadme, võivad tagajärjeks olla önnetused.
Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. - Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
- Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme
ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määr al, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
Ohutusnõuded tikksaagide kasutamisel
Tehes töid, mille puhul vöib löiketarvik tabada varjatud elektrijuhtmeid vöi elektrilise tööriista enda toitejuhet, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Löiketarvik, mis puutub kokku pingestatud elektrijuhtmega, vöib seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
Tooriku kinnitamiseks stabiilse aluse külge ja toestamiseks kasutage pitskruvisid, klambreid või muid sobivaid kinnitusvahendeid. Kui hoiate toorikut käes või surute seda vastu oma keha, ei ole tagatud piisav stabiilsus ning tagajärjeks võib olla kontrolli kaotus tööriista üle.
Hoidke käed töödeldavast piirkonnast eemal. Ärge viige sörmi tooriku alla. Saehega kokkupuute korral võite end vigastada.
▶ Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub.
▶ Veenduge, et alustald toetub saagimise ajal stabiilselt pinnale. Kinnikiilunud saeleht võib rebeneda või põhjustada tagasilöögi.
152 | Eesti
Pärast saagimise löppu lülitage tööriist välja ja oodake, kuni saeleht seiskub. Alles siis tömmake saeleht löikejäljest välja. Nii väldite tagasilööki ja saate tööriista ohutult käest panna.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
▶ Kasutage ainult teravaid, töökorras olevaid saelehti. Köverdunud või nürid saelehed võivad murduda, mõjutada lõike kvaliteeti või põhjustada tagasilöögi.
- Ärge pidurdage saelehte pärast väljalülitamist, avaldades saelehele külgsurvet. Saeleht võib kahjustuda, murduda või põhjustada tagasilöögi.
▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine põhjustab materiaalse kahju ja võib tekitada elektrilöögi.
Toote kirjeldus ja kasutusjuhend
Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Elektriline tööriist on ette nähtud puidu, plastmaterjali, metalli, keraamiliste plaatide ja kummi löikamiseks, samuti eelnimetatud materjalides väljalõigete tegemiseks. Tööriist on ette nähtud sirg- ja figuurlõigete teostamiseks kuni 45° kaldenurga all. Järgige saelehtede kohta antud soovitusi.
Kujutatud komponendid
Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.
(1) Sisse-/väljalüliiti sisselülitustökis
(2) Sisse-/väljalüliiti
(3) Käigukiiruse eelvaliku seaderatas
(4) Sisekuuskantvõti
(5) Tolmueemaldamisvoolik ^a)
(6) Tolmueemaldamisotsak
(7) Tald
(8) Pendelliikumise seadehoob
(9) Saelehe hoidik
(10) Juhtrull
(11) Saeleht ^a)
(12) Puutekaitse
(13) Tolmueemalduse kate
(14) Käepide (isoleeritud haardepind)
(15) Laasturebimiskaitse ^a)
(16) Talla kruvi
(17) Kaldenurga skaala
(18) Paralleeljuhiku juhtsoon
(19) Paralleeljuhiku kinnituskruvi ^a)
(20) Ringlõikuriga paralleeljuhik ^a)
(21) Ringlõikuri keskmestamisotsak ^a)
a) Tarnekomplekt ei sisalda kölki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Tehnilised andmed
| Tikksaag GST 700 | ||
| Tootenumber | 3 601 BA7 0.. | |
| Nimisisendvõimsus W 500 | ||
| Käigukiirus tühikäigul n_0 | min^-1 | 1450–3200 |
| Käik mm 20 | ||
| Max lõikesügavus | ||
| – puidus mm 70 | ||
| – alumiiniumis mm 10 | ||
| – terases (legeerimata) mm 6 | ||
| Max lõikenurk (vasak/parem) | ° | 45 |
| Kaal EPTA-Procedure01:2014 järgi | kg 2,1 | |
| Kaitseklass | ☐ / II | |
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.
Andmed müra/vibratsiooni kohta
Mürapäästuväärtused, määratud vastavalt EN 62841-2-11. Elektrilise tööriista ekvivalentne müratase on tavaliselt: heliröhutase 86 dB(A); helivõimsustase 97 dB(A). Möötemääramatus K = 5 dB.
Kasutage kuulmiskaitsevahendeid!
Vibratsiooni koguväärtused a_h (kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt EN 62841-2-11:
puitlaastplaadi saagimine saelehega T 111 C:
a_n,B = 3,5m / s^2 K = 1,5m / s^2
metallpleki saagimine saelehega T 118 A:
a_n,M = 3,5m / s^2,K = 1,5m / s^2.
Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on möödetud standardset möötemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.
Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes
rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.
Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.
Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.
Paigaldus
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
Saelehe paigaldamine/vahetamine
Tarviku paigaldamisel või vahetamisel kandke kaitsekindaid. Tarvikud on teravad ja võivad pikemaajalisel kasutamisel muutuda kuumaks.
Saelehe valik
Ülevaate soovitatud saelehtedest leiate käesoleva kasutusjuhendi löpust. Kasutage üksnes ühenukilise sabaga (T-saba) saelehti. Saeleht ei tohiks olla pikem kui konkreetse löike jaoks vajalik.
Kitsaste kurvide saagimiseks kasutage kitsast saelehte.
Saelehe paigaldamine (vt jn A)
▶ Enne paigaldamist puhastage saelehe saba. Kui saba on määrdunud, ei ole saelehte võimalik kindlalt kinnitada. Lükake saeleht (11) nii, et hambad jäävad lõikamissuunda, lõpuni saelehe kinnitusavasse (9).
Saelehe paigaldamisel jälgige, et saelehe selg on juhtrulli (10) sälgus.
▶ Kontrollige, kas saeleht on tugevasti kinnitatud. Lahtine saeleht võib välja kukkuda ja Teid vigastada.
Saelehe eemaldamine (vt joonis B)
Lükake saelehe kinnitusava (9) noole suunas üles ja võtke saeleht (11) välja.
Laasturebimiskaitse (vt jn C)
Laasturebimiskaitse (15) (lisavarustus) aitab puidu saagimisel ära hoida puidu pinna rebenemise. Laasturebimiskaitset saab kasutada vaid teatavat tüüpi saelehtede ja löikenurga 0° korral. Suruge materjali rebimisvastane kaitse (15) alt alustalda (7) sisse.
Tolmu/saepuru äratömme
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.
- Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.
- Tagage töökohas hea ventilatsioon.
- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.
▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.
Kate
Paigaldage kate (13) enne elektrilise tööriista ühendamist tolmuimejaga.
Asetage kate (13) elektrilise tööriista peale nii, et kinnitused fikseeruvad korpuse väljalõigetesse.
Eemaldage kate (13) ilma tolmueemalduseta töödeks ja kaldlöigete tegemiseks. Selleks suruge kate välimiste kinnituste körgusel kokku ja tömmake suunaga ette maha.
Tolmuimeja ühendamine
Ühendage imivoolik (5) (lisatarvik) tolmueemaldusliitmikuga (6). Ühendage imivoolik (5) tolmuimejaga (lisatarvik).
Ülevaate erinevate tolmuimejatega ühendamise võimalustest leiate käesoleva juhendi lõpust.
Tõhusa tolmueemalduse tagamiseks kasutage võimaluse korral materjali rebimisvastast kaitset (15).
Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima.
Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltolmuimejat.
Kasutamine
Töörežiimid
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
Pendelliikumise reguleerimine
Neljas astmes reguleeritav pendelliikumine võimaldab lõikekiirust, lõikejõudlust ja lõikekvaliteeti töödeldava materjaliga optimaalselt kohandada.
Reguleerimishoovaga (8) saate pendelliikumist reguleerida ka töötamise ajal.
Aste 0 pendelliikumine puudub
Aste I väike pendeldus
Aste II keskmine pendeldus
Aste III suur pendeldus
154|Eesti
Igakordseks kasutusotstarbeks optimaalne pendelliikumine selgub praktilise katse käigus. Seejuures juhinduge järgmistest soovitustest:
- Mida peenemat ja puhtamat lõikejälge soovite saada, seda väiksem pendelliikumine valige või lülitage pendelliikumine täiesti välja.
- Öhukeste materjalide (nt pleki) töötlemisel lülitage pendelliikumine välja.
- Kõva materjali (nt teras) puhul kasutage väikest pendelliikumist.
- Pehmete materjalide töötlemisel ja puidu saagimisel piki kiudu võite kasutada suurimat pendelliikumist.
Kaldenurga seadmine (vt jn D)
Kaldlõigete tegemiseks saab alustalda (7) keerata kuni 45° paremale või vasakule.
Rebimisvastast kaitset (15) ei saa kalde all tehtavate lõigete puhul kasutada.
- Eemaldage rebimisvastane kaitse (15).
- Päästke lahti kruvi (16) ja lükake talda (7) veidi saelehe (11) suunas.
- Täpse kaldenurga seadmiseks on tallal paremal ja vasakul pool 0° ja 45° juures fikseerimispunktid. Pöörake tald (7) vastavalt skaalale (17) soovitud asendisse. Muid kaldenurki saab seada nurgamõõtjaga.
- Seejärel lükake tald (7) kuni toeni toitekaabli suunas.
- Pingutage uuesti kruvi (16).
Seadme kasutuselevött
Pöörake tähelepanu vörgupingele! Vooluallika pinge peab ühtima elektrilise tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid vöib kasutada ka 220 V vörgupinge korral.
Sisse-/väljalülitamine
▶ Veenduge, et saate lülitit (sisse/välja) käsitseda, ilma et lasete käepidemest lahti.
Elektrilise tööriista sisselülitamiseks vajutage lülitile (sisse/välja) (2).
Selleks et lukustada lülitit (sisse/välja) (2), hoidke seda all ja lükake lukustus (1) paremale või vasakule.
Elektrilise tööriista väljalülitamiseks vabastage lüliti (sisse/välja) (2). Kui lüliti (sisse/välja) (2) on lukustatud, siis vajutage sellele esmalt ja seejärel vabastage see.
Käigukiiruse eelvalimine
Käigusageduse regulaatoriga (3) saate käigusagedust eelnevalt välja reguleerida ja töötamise ajal muuta.
Vajalik käigusagedus söltub materjalist ja töötingimustest ning seda saab kindlaks teha praktilise katse käigus.
Väiksemat käigusagedust on soovitav kasutada töö alustamisel ning plastmaterjalide ja alumiiniumi saagimisel.
Pikemaajalisel töötamisel väikesel käigusagedusel vöib seade minna väga kuumaks. Võtke saeleht tööriistast välja ja laske tööriistal jahtumiseks töötada umbes 3 minutit maksimaalsel käigusagedusel.
Tööjuhised
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
▶ Saeketta kinnikiildumisel lülitage seade kohe välja.
Väikeste või õhukeste detailide saagimisel kasutage alati stabiilset alust või saepinki (lisavarustus).
Kontrollige enne puidu, puitlaastplaatide, ehitusmaterjalide jms saagimist, et neis ei ole võõrkehi, nagu naelu, kruvisid jms ning vajadusel eemaldage need.
Uputuslöiked (vt joonis E)
▶ Uputuslöikeid tohib teha ainult pehmetes materjalides nagu puit, kipskartong jmt!
Uputuslõigete tegemiseks kasutage üksnes lühikesi saelehti. Uputuslõikeid saab teha ainult 0° kaldenurga juures.
Asetage elektriline tööriist alustalla (7) esiservaga toorikule, ilma et saeleht (11) toorikut puudutaks, ja lülitage tööriist sisse. Käigusageduse reguleerimisega seadmete puhul valige maksimaalne käigusagedus. Suruge elektrilist tööriista tugevasti vastu toorikut ja laske saelehel aeglaselt toorikusse siseneda.
Niipea kui alustald (7) on täies ulatuses toorikul, jätkake saagimist piki soovitud lõikejoont.
Ringilõikuriga paralleeljuhik (lisatarvik)
Ringlõikuriga paralleeljuhikuga (20) (lisatarvik) töötamisel võib tooriku maksimaalne paksus olla 30 mm.
Paralleelsed löiked (vt joonis F): Keerake lahti lukustuskruvi (19) ja lükake paralleeljuhiku skaala läbi juhiku (18) alustallas. Reguleerige soovitud löikelaius välja alustalla siseserval oleval skaalal. Keerake lukustuskruvi (19) kinni.
Ringi lõikamine (vt joonis G): Puurige saetava ringi lõikejoonele auk, mis on piisav saelehe läbitorkamiseks. Töödelge auku freesi või viiliga, et saeleht oleks tihedalt lõikejoone vastas.
Viige lukustuskruvi (19) paralleeljuhiku teisele küljele.
Lükake paralleeljuhiku skaala läbi juhtsoone (18) alustallas. Puurige toorikust väljasaetava osa keskkohta auk. Torgake tsentreerimisotsak (21) läbi paralleeljuhiku siseava ja viige see puuritud auku. Reguleerige alustalla siseserval oleval skaalal välja raadius. Keerake lukustuskruvi (19) kinni.
Jahutus-/määrdeaine
Metalli saagimisel tuleks materjali kuumenemise töttu kanda piki lõikejoont jahutus- või määrdeainet.
Hooldus ja korrashoid
Hooldus ja puhastus
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel.
Puhastage saelehe kinnitusava regulaarselt. Selleks eemaldage tööriistast saeleht ja koputage tööriista kergelt vastu ühetasast pinda.
Liigne mustus võib tekitada häireid seadme töös. Seepärast ärge saagige rohkelt tolmu tekitavaid materjali suunaga alt üles ega pea kohal.
- Äärmuslikes töötingimustes kasutage võimaluse korral alati tolmuimejat. Puhastage sageli ventilatsiooniavasid ja kasutage
rikkevoolukaitselülitit. Äärmuslike töötingimuste korral vöib seadmesse koguneda elektrit juhtivat tolmu. Seadme kaitseisolatsioon vöib kahjustuda.
Kui tolmu väljalaskeava peaks ummistuma, lülitage elektriline tööriist välja, ühendage lahti tolmueemaldusseade ja eemaldage tolm ja laastud.
Määrige juhtrulli (10) aeg-ajalt mõne tilga öliga.
Kontrollige juhtrulli (10) regulaarselt. Kui see on kulunud, tuleb see Bosch-klienditeeninduses asendada lasta.
Klienditeenindus ja kasutusalane nõustamine
Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Teeninduskeskus
Tel.: (+372) 6549 575
Faks: (+372) 6549 576
E-posti: service-pt@lv.bosch.com
Muud teeninduse aadressid leiate jaotisest:
Kasutuskölbmatuks muutunud seadmete käitlus
Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.
Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.
