Zīmols	Bosch
Modelis	GST 700 500W Professional
Produkta veids	Finierzāģis
Nominālā patērētā jauda	500 W
Tukšgaitas griešanas ātrums	1450 – 3200 min⁻¹
Gājiena amplitūda	20 mm
Maksimālais griešanas dziļums kokā	70 mm
Maksimālais griešanas dziļums alumīnijā	10 mm
Maksimālais griešanas dziļums tēraudā (neleģētā)	6 mm
Maksimālais slīpuma leņķis (pa kreisi/pa labi)	45°
Svars saskaņā ar EPTA procedūru 01:2014	2,1 kg
Aizsardzības klase	II (dubultā izolācija)
Barošana	230 V ~, 50/60 Hz
Asmens veids	T veida kāts (vienkāršs stiprinājums)
Svārstveida kustība	4 regulējamas pozīcijas (0, I, II, III)
Ātruma regulators	Jā, priekšatlases ritenītis
Slīpi griezumi	Līdz 45° (pa labi vai pa kreisi)
Galvenās funkcijas	Taisni, izliekti, iegremdēšanas, slīpi, apļveida griezumi ar piederumiem
Apkope un tīrīšana	Regulāri tīrīt ventilācijas spraugas un asmens turētāju; ieeļļot vadotnes veltni
Drošība	Elektrodrošība: dubultā izolācija, ieteicams PRCD; individuālā aizsardzība: brilles, maska, cimdi
Rezerves daļas un remonts	Bosch pēcpārdošanas serviss; rezerves daļas pieejamas vietnē www.bosch-pt.com
Vispārīga informācija	Lietošanas instrukcija bez maksas pieejama tiešsaistē; 193 lapas

Bieži uzdotie jautājumi - GST 700 500W Professional BOSCH

Kā nomainīt finierzāģa asmeni uz Bosch GST 700?

Atvienojiet instrumentu. Notīriet asmens kātu. Ievietojiet asmeni (11) asmens turētājā (9) līdz atskan klikšķim, zobi vērsti griešanas virzienā. Lai izņemtu, bīdiet asmens turētāju uz augšu un izņemiet asmeni. Valkājiet aizsargcimdus.

Kāds ir maksimālais griešanas dziļums kokā?

Maksimālais griešanas dziļums kokā ir 70 mm.

Kā regulēt svārstveida kustību?

Izmantojiet izvēles sviru (8), lai izvēlētos starp 4 pozīcijām: 0 (bez svārstībām), I (mazs), II (vidējs), III (liels). Optimālā amplitūda ir atkarīga no materiāla un vēlamās griešanas kvalitātes.

Vai ar šo zāģi var veikt iegremdētos griezumus?

Jā, tikai uz mīkstiem materiāliem (koks, ģipsis) un ar slīpuma leņķi 0°. Novietojiet pamatplāksni uz sagataves, ieslēdziet ar maksimālo ātrumu, pēc tam lēnām iegremdējiet asmeni.

Kā noregulēt slīpuma leņķi slīpam griezumam?

Atskrūvējiet pamatplāksnes skrūvi (16), nedaudz bīdiet plāksni asmens virzienā, sasveriet to atbilstoši skalai (17) vēlamajā leņķī (fiksācijas 0° un 45°), tad bīdiet plāksni atpakaļ kabeļa virzienā un pievelciet skrūvi.

Kādu asmeni izmantot?

Izmantojiet tikai T veida kāta asmeņus (vienkāršs stiprinājums). Izvēlieties asmeni, kas nav garāks nekā nepieciešams. Stingriem izliekumiem izmantojiet plānu, izliektu asmeni.

Kā pievienot putekļu sūcēju?

Uzstādiet aizsargvāku (13), pēc tam pievienojiet sūkšanas šļūteni (5) pie caurules (6) un putekļu sūcēja. Optimālai sūkšanai izmantojiet šķembu aizsargu (15).

Kādi ir iekļautie piederumi?

Standarta komplektācijā ietilpst zāģis, sešstūra atslēga, un atkarībā no versijas, iespējams, šķembu aizsargs un paralēlais atbalsts. Piederumi ir uzskaitīti instrukcijā.

Kā apkopt finierzāģi?

Pirms jebkādas apkopes atvienojiet. Regulāri tīriet ventilācijas spraugas un asmens turētāju. Ieeļļojiet vadotnes veltni ar eļļas pilienu. Pārbaudiet vadotnes veltņa stāvokli.

Ko darīt, ja asmens iestrēgst?

Nekavējoties apturiet instrumentu. Atvienojiet to. Pēc pilnīgas apstāšanās izņemiet asmeni no sagataves. Pārliecinieties, ka asmens nav bojāts un pamatplāksne ir plakana.

LIETOŠANAS INSTRUKCIJA GST 700 500W Professional BOSCH

Latviešu .... Lappuse 155

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtigās un tumšās vietās var viegli notikt nelaimes gadījums.

▶ Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.

Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.

▶ Nepieļaujiet kermana dalu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.

▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.

▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām dalām.

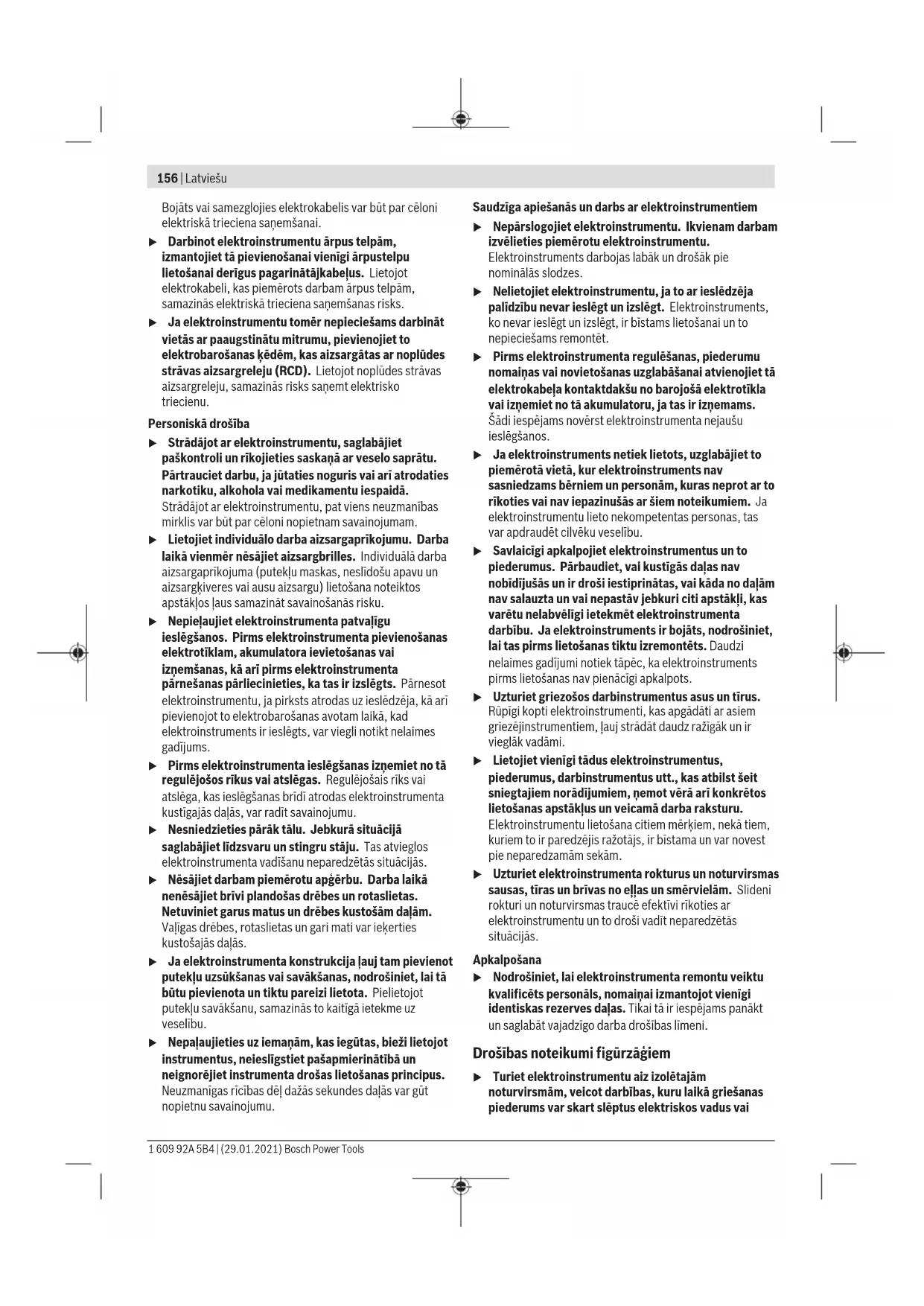

156 | Latviešu

Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinât vietâs ar paaugstinâtu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos ľaus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rīkus vai atslėgas. Regulējošais rīks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustigajās dalās, var radīt savainojumu.
▶ Nesniedzieties päräk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemanām, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontēt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ἡemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brīvas no eljas un smērvielām. Slideni rokturi un noturvirsmas traucē efektivi rikoties ar elektroinstrumentu un to droši vadit neparedzētās situācijās.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tīkai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi figūrzāgiem

▶ Turiet elektroinstrumentu aiz izolētajām noturvirsmām, veicot darbības, kuru laikā griešanas piederums var skart slēptus elektriskos vadus vai

paša instrumenta elektrokabeli. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla dalām, kā rezultātā lietotājs var saņemt elektrisko triecienu.

Lietojiet spiles vai citu praktisku ierici, lai atbalstitu apstrādājamo priekšmetu un nostiprinātu to uz stabilas platformas. Turot apstrādājamo priekšmetu ar roku vai atbalstot to ar savu kernenii, apstrādājamais priekšmets nenoturas stabilā stāvokli un var izraisīt kontroles zaudēšanu pār darba procesu.
Netuviniet rokas zāgēšanas trasei. Neturiet rokas zem apstrādājamā priekšmeta. Kermeņa daļu saskaršanās ar zāga asmeni var radit savainojumu.
- Kontaktëjiet darbinstrumentu ar apstrādājamo priekšmetu tikai pēc elektroinstrumenta ieslēgšanas. Tas laus izvairities no atsitiena, kas var notikt, darbinstrumentam iestrēgstot apstrādājamajā priekšmetā.
▶ Sekojiet, lai balstplâksne zāgēšanas laikā būtu cieši piespiesta. Noliecot zāga asmeni sānu vírzienā, tas var salūzt, kā arī var notikt atsitiens.
Pēc zāgēšanas izslēdziet elektroinstrumentu un tikai tad izvelciet zāga asmeni no zāgējuma, vispirms nogaidot, līdz asmens ir pilnīgi apstājies. Tas ľaus izvairīties no atsitiena, un elektroinstrumentu būs iespējams droši novietot.
▶ Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas ir pilnīgi apstājies. Kustibā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
Izmantojiet tikai nebojātus zāga asmeņus. Saliektī vai neasi zāga asmeņi var salūzt, negativi ietekmēt zāgējuma kvalitāti vai izraisīt atsitienu.
▶ Pēc instrumenta izslēgšanas nemēginiet bremzēt zāga asmeni ar sānu spiedienu. Šādas rīcības dēl zāga asmens var tikt bojāts vai salūzt, kā arī var notikt atsitiens.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu neškērso slēptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošibas noteikumus un

norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir paredzēts koka, plastmasas, metāla, keramikas un gumijas plākšņu sazāgēšanai un izzāgēšanai, stingri piespiežot balstplāksni pie zāgējamā priekšmeta virsmas. Tas ir piemērots taisniem un liektiem zāgējumiem ar lenķi līdz 45°. Elektroinstrumentā ir iestiprināmi tikai tādi zāga asmeņi, ko šim nolūkam ir ieteikusi ražotājfirma.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) leslēdzēja fiksators
(2) leslédzējs
(3) Pirkstrats asmens kustību biežuma priekšiestatīšanai
(4) Sešstūra stienatslēga
(5) Uzsūkšanas šljutene ^a)
(6) Uzsūkšanas īscaurule
(7) Balstpläksne
(8) Svira svārsta iedarbības regulēšanai
(9) Zāga asmens stiprinājums

(10) Vadotnes rullitis
(11) Zāga asmens ^a)
(12) Kontaktaizsargs
(13) Nosedzošais pârsegs uzsūkšanai
(14) Rokturis (ar izolētu noturvirsmu)
(15) Pretplaisāšanas aizsargs ^a)
(16) Skrūve balstplāksnes stiprināšanai
(17) Zāgēšanas lenka skala
(18) Paralēlās vadotnes turētājs
(19) Skrūve paralēlās vadotnes stiprināšanai ^a)
(20) Paralēlā vadotne ar cirkuli zāgēšanai pa apli ^a)
(21) Centrējošā smaile zāgēšanai pa apli ^a)

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Figürzāgis GST 700
Izstrādājuma numurs		3 601 BA7 0..
Nominālā ieejas jauda W 500
Asmens kustību biežums brīvgaitā n0	min^-1	1450–3200
Asmens kustību garums mm 20
Maks. zāgēšanas dzilums
- kokā mm 70
- alumīnijā mm 10
- tēraudā (nelegētā) mm 6

158 | Latviešu

Figürzágis GST 700

Maks. zāgēšanas leņķis (pa labi/pa kreisi)	45
Svars atbilstīgiEPTA-Procedure 01:2014	kg 2,1
Elektroaizsardzības klase	☐/II

Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atškirties.

Informācija par troksni un vibrāciju

Radītā trokšņa vērtības ir noteiktas atbilstīgi standartam EN 62841-2-11.

Pēc A raksturliknes izsvērtās elektroinstrumenta radītā trokšņa tipiskās vērtības ir šādas: skaņas spiediena līmenis 86 dB(A); skaņas jaudas līmenis 97 dB(A). Mērījuma klūda K = 5 dB.

Lietojiet līdzekļus dzirdes orgānu aizsardzībai!

Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi standartam EN 62841-2-11, kā ir norādīts tālāk.

Zāgējot skaidu plāksnes ar zāga asmeni T 111 C:

a_n,B = 3,5m / s^2,K = 1,5m / s^2,

zāgējot metāla skārdu ar zāga asmeni T 118 A:

a_n,M = 3,5m / s^2,K = 1,5m / s^2.

Šajā pamācibā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Montāža

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.

Zāga asmens iestiprināšana vai nomaiņa

▶ Veicot instrumenta montāžu vai iestiprināmo darbinstrumentu nomaiņu, uzvelciet aizsargcimdus.

lestiprinämie darbinstrumenti ir asi un ilgstošas lietošanas laikā var sakarst.

Zāga asmens izvēle

Pārskats par ieteicamajiem zāga asmeņiem ir sniegts šīs pamācības beigās. lestipriniet elektroinstrumentā vienīgi zāga asmeņus ar vienizciļna kātu (T veida kātu). Zāga asmenim nav jābūt garākam, nekā tas nepieciešams zāgējumu veidošanai paredzētajā dzīlumā.

Veidojot liektus zāgējumus ar mazu liekuma rādiusu, lietojiet šauru zāga asmeni.

Zāga asmens iestiprināšana (attēls A)

Pirms zāga asmens iestiprināšanas notīriet tā kātu.

Netīru kātu nav iespējams droši iestiprināt.

lebīdiet zāga asmeni (11) ar zāgēšanas virzienā vērstiem zobiem zāga asmens stiprinājumā (9).

lestiprinot zāga asmeni, sekojiet, lai zāga asmens aizmugurējā mala ievietotos vadotnes rullīša (10) rievā.

▶ Pärbaudiet, vai zāga asmens ir stingri iestiprināts.

Slikti iestiprināts zāga asmens var izkrist no stiprinājuma un savainot strādājošo personu.

Zāga asmens izņemšana (attēls B)

Pabīdiet zāga asmens stiprinājumu (9) augšup, bultas virzienā un izņemiet zāga asmeni (11).

Pretplaisāšanas aizsargs (attēls C)

Pretplaisāšanas aizsargs (15) (piederums) zāgēšanas laikā lauj novērst zāgējamo koka priekšmetu virsmas plaisāšanu. Pretplaisāšanas aizsargu var izmantot vienīgi kopā ar noteikta tipa zāga asmeņiem un pie zāgēšanas leņka 0°. No apakšas iespiediet pretplaisāšanas aizsargu (15) balstplāksnē (7).

Puteklu un skaidu uzsükšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škīrņu, minerālu un metālu puteklji var būt kaitīgi veselībai. Pieskaršanās šādiem putekljiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisit vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.

- Darba vietai jäbüt labi ventilējamai.

- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Nosedzošais pärsegs

Pirms elektroinstrumenta pievienošanas pie vakuumsúcėja nonemiet no tā nosedzošo pârsegu (13).

Novietojiet nosedzošo pârsegu (13) uz elektroinstrumenta tâ, lai tâ turētāji fiksētos korpusa izgriezumos.

Strādājot bez vakuumsūcēja un veidojot slīpos zāgējumus, noņemiet nosedzošo pārsegu (13). Šim nolūkam saspiediet pārsegu tā ārējo turētāju augstumā un to pavelciet, pārvietojot vírzienā uz elektroinstrumenta priekšpusi.

Pievienošana vakuumsūcējam

Uzbīdiet uzsūkšanas šlūteni (5) (piederums) uz puteklju izvadišanas iscaurules (6). Savienojiet uzsūkšanas šlūteni (5) ar vakuumsūcēju (piederums).

Pārskats par instrumenta savienošanas iespējām ar dažādiem vakuumsūcējiem ir sniegts šis pamācības beigās. Lai nodrošinātu optimālu putekļu uzsūkšanu, ja iespējams, iestipriniet elektroinstrumentā pretplaisāšanas aizsargu (15).

Putekjsūcējam jābūt piemērotam apstrādājamā materiāla puteklu uzsūkšanai.

Veselibai ipaši kaitīgu, kancerogēnu vai sausu putekļu uzsūkšanai lietojiet speciālus vakuumsūcējus.

Lietošana

Darba režimi

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.

Svārsta iedarbības regulēšana

Četrās pakāpēs regulējama svārsta iedarbība ľauj optimāli izvēlēties zāgēšanas ātrumu, zāgēšanas jaudu un zāgējuma virsmas tīrību atbilstoši zāgējamā materiāla īpašībām.

Ar sviru (8) var izvēlėties vajadzīgo svārsta iedarbības pakāpi; tas iespējams ari instrumenta darbības laikā.

Pakāpe 0 svārsta iedarbības nav

Pakāpe I neliela svārsta iedarbība

Pakāpe II vidēja svārsta iedarbība

Pakāpe III stipra svārsta iedarbība

Optimālo svārsta iedarbības pakāpi katram pielietojuma veidam ieteicams izvēlēties praktisku mēginājumu celā. Tomēr šo izvēli var atvieglot šādi ieteikumi.

- Lai iegūtu līdzenu un tīru zāgējumu, izvēlieties minimālo svārsta iedarbību vai arī pilnīgi izslēdziet svārsta mehānismu.

- Zagëjot plänus materiälus (piemëram, skärdu), izslëdziet svärsta mehänismu.

- Zāgējot cietus materiālus (piemēram, tēraudu), izvēlieties minimālo svārsta iedarbību.

- Zāgējot mīkstus materiālus un veicot zāgēšanu koka škiedrojuma virzienā, var strādāt ar maksimālu svārsta iedarbību.

Zāgēšanas leŋka iestatīšana (attēls D)

Lai veidotu slīpos zāgējumus ar leŋki līdz 45°, balstplāksni (7) var noliekt pa labi un pa kreisi.

Veidojot slipos zagējumus, aizsargs pret plaisāšanu (15) jāiznem.

- Nonemiet pretplaisāšanas aizsargu (15).

- Atskrūvējiet skrūvi (16) un nedaudz pabīdiet balstplāksni (7) zāga asmens (11) virzienā.

- Lai precizi iestatītu zāgēšanas lenķi, balstplāksne jānoliec pa labi un pa kreisi līdz rastrēšanas punktiem, kas atbilst zāgēšanas lenķa vērtībām 0° un 45°. Nolieciet balstplāksni (7) vēlamajā stāvoklī, vadoties pēc nolasījumiem uz skalas (17). Citas zāgēšanas lenķa vērtības var iestatīt ar lenkmēra palīdzību.

- Pēc tam līdz galam pabīdiet balstplāksni (7) elektrokabela virzienā.

- No jauna stingri pieskrūvējiet skrūvi (16).

Uzsākot lietošanu

▶ Pievadiet elektroinstrumentam pareizu spriegumu! Elektrobarošanas avota spriegumam jäätbilst vērtibai, kas norādīta uz elektroinstrumenta markējuma pläksnītes. Elektroinstrumenti, kas paredzēti 230 V spriegumam, var darboties ari no 220 V elektrotikla.

leslēgšana un izslēgšana

▶ Pārliecinieties, ka varat darbināt ieslēdzēju, neatlaižot rokturi.

Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (2). Lai ieslēdzēju fiksētu ieslēgtā stāvokli turiet ieslēdzēju (2) nospiestu un pārbīdiet fiksatoru (1) pa labi vai pa kreisi.

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (2). Ja ieslēdzējs (2) ir fiksēts ieslēgtā stāvokli, vispirms to nospiediet un tad atlaidiet.

Asmens kustību biežuma priekšiestatišana

Ar pirkstratu (3) var priekšiestādit vēlamo asmens kustibu biežumu, ko iespējams mainīt arī elektroinstrumenta darbibas laikā.

Optimālais asmens kustību biežums ir atkarīgs no zāgējamā materiāla īpašībām un darba apstākliem, un to var noteikt praktisku mēginājumu celā.

Asmens kustību biežumu ieteicams samazināt, kontaktējot zāga asmeni ar zāgējamo priekšmetu, kā arī, zāgējot plastmasu vai alumīniju.

Ilgāku laiku darbinot elektroinstrumentu ar nelielu asmens kustību biežumu, tas var stipri sakarst. Šādā gadījumā izņemiet zāga asmeni un atdzesējiet elektroinstrumentu, aptuveni 3 minūtes ľaujot tam darboties ar maksimālo ātrumu.

160 | Latviešu

Norādījumi darbam

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
  ▶ Nekavējoties izslēdziet elektroinstrumentu, ja zāga asmens iestrēgst zāgējumā.
  Zāgējot nelielus vai plānus priekšmetus, vienmēr novietojiet tos uz stabila paliktņa vai uz zāgēšanas galda (papildpiederums).

Pirms koka, skaidu plākšņu, būvmateriālu u. c. materiālu zāgēšanas pārbaudiet, vai zāgējamais materiāls nesatur svešķermeņus, piemēram, naglas, skrūves u. c., un vajadzības gadījumā attiriet materiālu no tiem.

Zāgēšana ar asmens iegremdēšanu (attēls E)

Zāgēšanu ar asmens iegremdēšanu drīkst pielietot vienīgi tad, ja tiek zāgēti mīksti materiāli, piemēram, koks vai sausais apmetums!

Zāgēšanai ar asmens iegremdēšanu izvēlieties isu zāga asmeni. Zāgēšana ar asmens iegremdēšanu ir iespējama vienīgi pie zāgēšanas lenka 0°.

Novietojiet elektroinstrumenta balstplāksnes (7) priekšējo malu uz zāgējamā priekšmeta virsmas tā, lai zāga asmens (11) nepieskartos zāgējamajam priekšmetam, un tad ieslēdziet elektroinstrumentu. Ja elektroinstruments ir apgādāts ar asmens kustību regulatoru, izvēlieties maksimālo asmens kustību biežumu. Turot elektroinstrumentu cieši piespiestu pie zāgējamā priekšmeta, lēni iegremdējiet tajā zāga asmeni. Līdzko balstplāksne (7) piespiežas zāgējamajam priekšmetam ar visu virsmu, turpiniet zāgēšanu pa vēlamo zāgēšanas trasi.

Paralēlā vadotne ar cirkuli zāgēšanai pa apli (piederums)

Lietojot paralēlo vadotni ar cirkuli zāgēšanai pa apli (20) (piederums), zāgējamā priekšmeta biežums nedrikst pārsniegt 30 mm.

Paralēla zāgēšana (attēls F): atskrūvējiet fiksējošo skrūvi (19) un izbīdiet paralēlās vadotnes skalu caur turētāju (18) balstplāksnē. lestatiet vēlamo zāgējuma attālumu no zāgējamā priekšmeta malas atbilstoši nolasījuma vērtībai uz skalas pret balstplāksnes iekšējo malu. Stingri pieskrūvējiet fiksējošo skrūvi (19).

Zāgēšana pa apli (attēls G): uz zāgējuma trases izzāgējamā apļa iekšpusē iurbiet tik lielu atvērumu, lai caur to varētu izvadīt zāga asmeni. Apstrādājiet šo atvērumu ar frēzi vai vili tā, lai zāga asmens varētu cieši pieklauties zāgējuma trasei. leskrūvējiet fiksējošo skrūvi (19) paralēlās vadotnes otrā pusē. Caur turētāju (18) iebīdiet balstplāksnē paralēlās vadotnes skalu. leurbiet zāgējamajā priekšmetā nelielu atvērumu tā, lai tas atrastos izzāgējamā apļa centrā. Caur paralēlās vadotnes iekšējo atvērumu iebīdiet centrējošo smaili (21) ieurbtajā atvērumā. Iestatiet vēlamo zāgējuma rādiusu atbilstoši skalas nolasījuma vērtībai pret balstplāksnes iekšējo malu. Stingri pieskrūvējiet fiksējošo skrūvi (19).

Dzesējošie un ellojošie lidzekli

Zāgējot metālu, pārklājiet zāgējuma trasi ar nelielu daudzumu dzesējošā vai ellojošā līdzekļa, šādi novēršot zāgējamā materiāla pārmērīgu sakaršanu.

Apkalpošana un apkope

Apkalpošana un tirišana

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.
  ▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tiriet tā korpusu un ventilācijas atveres.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības limeni.

Regulāri tīriet zāga asmens stiprinājumu. Šim nolūkam izņemiet zāga asmeni no elektroinstrumenta un viegli uzsitiet ar elektroinstrumentu pa līdzenu virsmu.

Ja elektroinstrumentā iekļūst liels daudzums netīrumu, var tikt traucēta tā normāla funkcionēšana. Tāpēc, zāgējot materiālus, kuru apstrādes gaitā izdalās liels putekļu daudzums, neizvēlieties zāgēšanas virzienu no lejas augšup un nestrādājiet, paceļot instrumentu vírs galvas.

Strādājot ekstremālos apstāklos, ja iespējams, lietojiet ārējo putekļu uzsūkšanas ierīci. Pēc iespējas biežāk izpūtiet ventilācijas atveres ar saspiestu gaisu un pievienojiet instrumentu elektrotīklam caur noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēligi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu.

Ja ir nosprostojusies putekļu izvadišanas iscaurule, izslēdziet elektroinstrumentu, atvienojiet no iscaurules vakuumsūcēju un tad atbrīvojiet to no putekļiem un skaidām. Laiku pa laikam ieeļjoiet vadotnes rullīti (10) ar pilienu eļļas. Regulāri kontrolējiet vadotnes rullīša (10) stāvokli. Ja rullītis ir nolietojies, tas jānomaina Bosch pilnvarotā klientu apkalpošanas uzņēmumā.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Riga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Lietuvių k.

Saugos nuorodos
