Prekės ženklas	Bosch
Modelis	GST 700 500W Professional
Produkto tipas	Dėlionė
Vardinė sugerta galia	500 W
Tuščiosios eigos pjovimo dažnis	1450 – 3200 min⁻¹
Eigos amplitudė	20 mm
Maksimalus pjovimo gylis medienoje	70 mm
Maksimalus pjovimo gylis aliuminyje	10 mm
Maksimalus pjovimo gylis nelegiruotame pliene	6 mm
Maksimalus pasvirimo kampas (kairė/dešinė)	45°
Svoris pagal EPTA procedūrą 01:2014	2,1 kg
Apsaugos klasė	II (dviguba izoliacija)
Maitinimas	230 V ~, 50/60 Hz
Pjūklo disko tipas	T formos kotas (vienas kabliukas)
Švytuoklinis judesys	4 reguliuojamos padėtys (0, I, II, III)
Greičio reguliatorius	Taip, išankstinio nustatymo ratukas
Įstrižiniai pjūviai	Iki 45° (dešinėn arba kairėn)
Pagrindinės funkcijos	Tiesūs, lenkti, giluminiai, įstriži, apskriti pjūviai su priedu
Priežiūra ir valymas	Reguliariai valyti ventiliacijos angas ir disko laikiklį; tepti kreipiamąjį ritinėlį
Sauga	Elektros sauga: dviguba izoliacija, rekomenduojamas PRCD; asmeninė apsauga: akiniai, kaukė, pirštinės
Atsarginės dalys ir remonto galimybė	Bosch techninė priežiūra; atsarginės dalys prieinamos per www.bosch-pt.com
Bendra informacija	Nemokama naudojimo instrukcija prieinama internete; 193 puslapiai

Dažnai užduodami klausimai - GST 700 500W Professional BOSCH

Kaip pakeisti pjūklo diską Bosch GST 700?

Atjunkite įrankį. Išvalykite disko kotą. Įstatykite diską (11) į disko laikiklį (9) iki spragtelėjimo, dantys nukreipti pjovimo kryptimi. Norėdami išimti, pastumkite disko laikiklį aukštyn ir ištraukite diską. Dėvėkite apsaugines pirštines.

Koks yra maksimalus pjovimo gylis medienoje?

Maksimalus pjovimo gylis medienoje yra 70 mm.

Kaip sureguliuoti švytuoklinį judesį?

Naudokite pasirinkimo svirtį (8) pasirinkti iš 4 padėčių: 0 (be švytuoklinio), I (mažas), II (vidutinis), III (didelis). Optimali amplitudė priklauso nuo medžiagos ir norimos pjovimo kokybės.

Ar galima daryti giluminius pjūvius šiuo pjūklu?

Taip, tik ant minkštų medžiagų (medienos, gipso) ir su 0° pasvirimo kampu. Padėkite pagrindo plokštę ant detalės, įjunkite maksimaliu greičiu, tada lėtai nuleiskite diską.

Kaip sureguliuoti pasvirimo kampą įstrižiniam pjūviui?

Atsukite pagrindo plokštės varžtą (16), lengvai pastumkite plokštę link disko, pakreipkite pagal skalę (17) į norimą kampą (fiksuotos padėtys 0° ir 45°), tada pastumkite plokštę atgal link kabelio ir vėl priveržkite varžtą.

Kokio tipo diską naudoti?

Naudokite tik T formos koto diskus (vienas kabliukas). Pasirinkite diską ne ilgesnį nei būtina. Mažiems lenkimams naudokite ploną frezavimo diską.

Kaip prijungti dulkių siurblį?

Uždėkite apsauginį gaubtą (13), tada prijunkite siurbimo žarną (5) prie antgalio (6) ir dulkių siurblio. Optimaliam siurbimui naudokite skaldymo apsaugą (15).

Kokie priedai yra komplekte?

Standartinis komplektas apima pjūklą, šešiakampį raktą, ir galbūt skaldymo apsaugą ir lygiagrečiąją ribotuvą, priklausomai nuo versijos. Priedai išvardinti instrukcijoje.

Kaip prižiūrėti dėlionę?

Prieš bet kokią priežiūrą atjunkite įrankį. Reguliariai valykite ventiliacijos angas ir disko laikiklį. Tepkite kreipiamąjį ritinėlį lašeliu alyvos. Patikrinkite kreipiamojo ritinėlio būklę.

Ką daryti, jei diskas užstrigo?

Nedelsiant išjunkite įrankį. Atjunkite jį. Po visiško sustojimo ištraukite diską iš detalės. Patikrinkite, ar diskas nepažeistas, ir ar pagrindo plokštė yra lygi.

NAUDOJIMO INSTRUKCIJA GST 700 500W Professional BOSCH

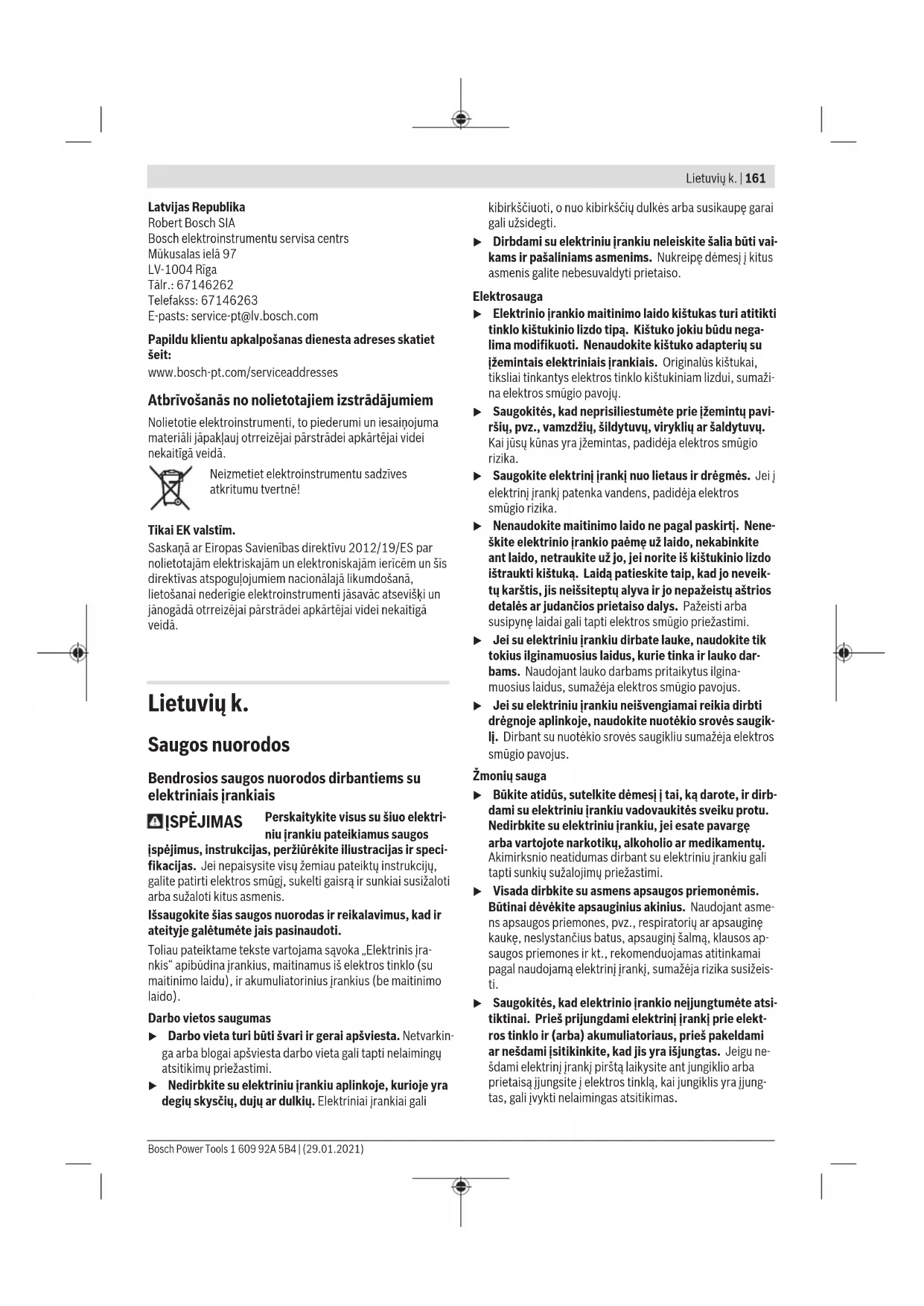

Lietuvių k. ......Puslapis 161

한국어 ...... 페이지 166

عربي 172

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite ilustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
▶ Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.

- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie įžemintų pavi-ršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugikli. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi tai, ką darote, ir dirb-dami su elektriniu jrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavargę arba vartojote narkotiku, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį jrankį, sumažėja rizika susižeis- ti.
Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.

162 | Lietuvių k.

Prieš įjungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisuka-nčioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpeestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Techninė priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su siaurapjūkliais

▶ Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, elektrinį įrankį laikykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
▶ Spaustuvais ar kitokiu jrenginiu įtvirtinkite ir užfik-suokite ruošinį ant stabilaus pagrindo. Laikydami ruošinį ranka arba prispaudę jj prie kūno, jis bus nestabilioje padėtyje, dėl ko galite prarasti kontrolę.
Nelaikykite rankų arti pjovimo zonos. Nekiškite rankų po ruošiniu. Dėl kontakto su pjūkleliu kyla pavojus susižeisti.
Elektrinj įrankį visuomet pirmiausia įjunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei įrankis jstringa ruošinyje, atsiranda atatrankos pavojus.
▶ Stebėkite, kad atraminė plokštė pjaunant visada būtų gerai prigludusi. Pakreipus pjūklelj, jis gali nulūžti arba sukelti atatranką.
Baigę darbą prietaisą išjunkite ir pjūkleļi ištraukite iš ruošinio tik tuomet, kai jis visiškai sustos. Taip išveng-site atatrankos pavjoaus ir galėsite saugiai padėti prietaisą.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
Naudokite tik nepažeistus, nepriekaištingos büklės pjūklelius. Sulinkę ar atšipę pjūkleliai gali netinkamai pjauti, lūžti ar sukelti atatranką.
Išjungus prietaisą, pjūklelio negalima stabdyti jī šonu spaudžiant prie ruošinio. Taip galite sugadinti arba su-laužyti pjūkleļi arba sukelti atatranką.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daug materialinės žalos arba gali trenkti elektros smūgis.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Elektrinio įrankio paskirtis

Elektrinis įrankis skirtas stabiliai įtvirtintoms medinėms, plastikinėms, metalinėms, keraminėms ir guminėms detalėms pjauti. įrankis skirtas tiesiems ir figūriniams pjūviams, kai 45° kampu. Būtina naudoti rekomenduojamus pjūklelius.

Pavaizduoti jrankio elementai

Numeriais pažymėtus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Jjungimo-išjungimo jungiklio fiksatorius
(2) Jjungimo-išjungimo jungiklis
(3) Išankstinio judesių skaičiaus nustatymo ratukas
(4) Šešiabriaunis raktas
(5) Nusiurbimo žarna ^a)
(6) Nusiurbimo atvamzdis
(7) Atraminé plokšté
(8) Švytavimo amplitudės nustatymo svirtis
(9) Pjūklelio įtvaras
(10) Ítempimo ritinélis
(11) Pjūklelis ^a)
(12) Apsauga nuo prisilietimo
(13) Nusiurbimo gaubtas
(14) Rankena (izoliuotas rankenos paviršius)
(15) Apsauga nuo paviršiaus išdraskymo ^a)
(16) Atraminės plokštės varžtas
(17) Pjovimo kampo nustatymo skalé
(18) Kreipiamosios lygiagrečiajai atramai
(19) Lygiagrečiosios atramos fiksavimo varžtas ^a)
(20) Lygiagrečioji atrama su apskritimo pjovimo jtaisu ^a)
(21) Apskritimo pjovimo jtaiso centravimo smaigalys ^a)

a) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Siaurapjūklis GST 700
Gaminio numeris		3 601 BA7 0..
Nominali naudojamoji galia W 500
Tuščiosios eigos judesių skaičius n_o	min^-1	1450–3200

Siaurapjūklis GST 700
Pjūklelio eigos ilgis mm 20
Maks. pjovimo gylis
- medienoje mm 70
- aliuminyje mm 10
- pliene (nelegiruotame) mm 6
Maks. pjūvio kampas (kai-rėn/dešinėn)	°	45
Svoris pagal „EPTA-Procedure 01:2014“	kg 2,1
Apsaugos klasė		☐ / II

Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 62841-2-11.

Pagal A skalę išmatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 86 dB(A); garso galios lygis 97 dB(A). Paklaida K = 5 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a_h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-11:

Drožlių plokštės pjovimas pjūkleliu T 111 C: a_h,B = 3,5 m/s^2, K = 1,5 m/s^2 ,

metalo skardos pjovimas pjūkleliu T 118 A: a_h,M = 3,5 m/s^2, K = 1,5 m/s^2 .

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

164 | Lietuvių k.

Pjūklelio įdėjimas ir keitimas

Montuodami ar keisdami darbo įrankį mūvėkite apsaugines pirštines. Darbo įrankiai yra aštrūs ir po ilgesnio naudojimo gali įkaisti.

Pjūklelio pasirinkimas

Rekomenduojamų pjūklelių apžvalgą rasite šios instrukcijos gale. Naudokite tik pjūklelius su vienu kumštelių (T kotelių). Pjūklelis neturi būti ilgesnis nei reikia numatytam pjūviui atlikti.

Mažo spindulio kreivėms pjauti naudokite siaurą pjūklelj.

Pjūklelio įdėjimas (žr. A pav.)

▶ Prieš įstatydami pjūkleli, nuvalykite jo kotą. Nešvaraus pjūklelio koto negalima saugiai įtvirtinti.

Stumkite pjūklelį (11), dantis nukreipę pjovimo kryptimi, į pjūklelio įtvarą (9), kol jsistatys.

Itvirtindami pjūklej atkreipkite dėmesj į tai, kad pjūklelio nugarėle turi atsidurti kreipiamojo ritinėlio (10) griovelyje.

▶ Patikrinkite, ar pjuklelis įtvirtintas patikimai. Netvirtai įstatytas pjuklelis gali iškristi ir sužaloti.

Pjūklelio išėmimas (žr. B pav.)

Stumkite pjūklelio įtvarą (9) į viršų rodyklės kryptimi ir išim-kite pjūklelj (11).

Apsauga nuo paviršiaus išdraskymo (žr. C pav.)

Apsauga nuo paviršiaus išdraskymo (15) (papildoma jranga) pjaunant medieną saugo paviršių nuo išdraskymo. Apsaugą nuo paviršiaus išdraskymo galima naudoti tik su tam tikro tipo pjūkleliais ir tik pjaunant 0° kampu.

Apsaugą nuo paviršiaus išdraskymo (15) įstumkite iš apačios į atraminę plokšte (7).

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžj sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

- Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo jrangą.

- Pasirūpinkite geru darbo vietos vėdinimu.

- Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Gaubtas

Prieš prijungdami prie elektrinio įrankio dulkių nusiurbimo įrenginį, sumontuokite nusiurbimo gaubtą (13).

Uždėkite nusiurbimo gaubtą (13) ant elektrinio jrankio taip, kad laikikliai jsistatytų j korpuso išpjovas.

Dirbdami be dulkių nusiurbimo įrangos bei pjaudami kampu, gaubtą nuimkite (13). Tuo tikslu suspauskite gaubtą išorinių laikiklių aukštyje ir traukdami į priekį nuimkite.

Dulkių siurblio prijungimas

Nusiurbimo žarną (5) (papildoma jranga) jstatykite j nusiurbimo atvamzdį (6). Nusiurbimo žarną (5) sujunkite su dulkių siurbliu (papildoma jranga).

Apžvalgą, kaip prijungti prie įvairių dulkių siurblių, rasite šios instrukcijos gale.

Norėdami užtikrinti optimalų nusiurbimą, jei galite, įstatykite apsaugą nuo paviršiaus išdraskymo (15).

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, véžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Naudojimas

Veikimo režimai

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Švytuoklinio judesio nustatymas

Keturiomis pakopomis nustatomas švytuoklinis judesys leidžia optimaliai pritaikyti pjovimo greitj, pjovimo našumą ir pjūvio pobūdj pjaunamai medžiagai.

Nustatymo svirtimi (8) švytavimo amplitudę galite nustatyti net ir prietaisui veikiant.

O pakopa švytavimas išjungtas

I pakopa nedidelės amplitudės švytavimas

Il pakopa vidutinės amplitudės švytavimas

III pakopa didelės amplitudės švytavimas

Optimalų švytavimo laipsnį konkrečiu atveju rekomenduotina nustatyti praktiniais bandymais. Nustatant reiktų laikytis šių rekomendacijų:

– Nustatykite kuo mažesnę švytavimo amplitudę arba visai ji išjunkite, jeigu norite, kad pjūvio kraštai būtų lygūs ir švarūs.

- Dirbdami su plonais ruošiniais, pvz., su lakštiniu plienu, švytavimą išjunkite.

- Dirbdami su kietais ruošiniais (pvz., su plienu), pasirinkite nedidelės amplitudės švytavimą.

- Dirbdami su minkštais ruošiniais ir atlikdami pjūvius pluošto kryptimi nustatykite didžiausią švytavimo amplitude.

Pjovimo kampo nustatymas (žr. D pav.)

Atraminę plokstę (7) galima naudoti atliekant įstrižus pjūvius iki 45° kampu, palenkus į dešinę arba į kairę.

Apsaugos nuo paviršiaus išdraskymo (15) atliekant įstrižus pjūvius naudoti negalima.

- Nuimkite apsaugą nuo pavirśiaus išdraskymo (15).

• Atlaisvinkite varžta (16) ir atsargiai stumkite atraminę plokšte (7) pjūklelio (11) kryptimi.
• Kad būtų galima tiksliai nustatyti pjovimo kampą, atraminėje plokštėje dešinėje ir kairėje yra užfiksavimo taškai, esant 0° ir 45°. Pasukite atraminę plokštę (7) pagal skalę (17) į norimą padėtį. Kitus pjovimo kampus galima nustatyti pagalbiniu matlankiu.
• Po to atraminę plokstę (7) stumkite iki atramos maitinimo laido kryptimi.
• Vél tvirtai priveržkite varžta (16).

Paruošimas naudoti

Atkreipkite dėmesį į tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus elektrinius įrankius galima jungti ir į 220 V įtampos elektros tinkla.

ljungimas ir išjungimas

▶ Isitikinkite, kad galite paspausti jungimo-išjungimo jungiklj nepaleisdami rankenos.

Norėdami elektrinį įrankį jjungti, paspauskite jjungimo-išjungimo jungiklj (2).

Norėdami užfiksuoti jjungimo-išjungimo jungiklj (2) jjungtoje padėtyje, laikykite jį nuspaudę ir pastumkite fiksatoriaus mygtuką (1) kairėn arba dešinėn.

Norédami elektrinj jrankj išjungti, jjungimo-išjungimo jungiklj (2) atleiskite. Jei jjungimo-išjungimo jungiklis (2) užfiksuotas, pirmiausia jj paspauskite, o po to atleiskite.

Judesių skaičiaus išankstinis nustatymas

Judesių skaičiaus reguliavimo ratuku (3) galite iš anksto nustatyti judesių skaičių ir jį keisti elektriniam įrankiui veikiant.

Reikiamas pjovimo judesių skaičius priklauso nuo ruošinio ir darbo pobūdžio, jis optimaliai nustatomas bandymų būdu. Pradedant pjauti, kuomet pjūklelis priglaudžiamas prie ruošinio, arba pjaunant plastiką ir aliuminį, rekomenduojama naudoti mažesnį pjūklelio judesių skaičių.

Ilgiau dirbant mažu judesių skaičiumi elektrinis įrankis gali labai jkaisti. Pjūkleļį išimkite ir, kad elektrinis prietaisas atvėstų, apie 3 min leiskite jam veikti didžiausiu judesių skaičiumi.

Darbo patarimai

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
▶ Jei pjūklelis užstrigo, prietaisą nedelsdami išjunkite.
Pjaudami mažus arba plonus ruošinius būtinai naudo-kite stabilią atramą arba pjovimo staleli (papildoma įranga).

Prieš pradėdami pjauti medieną, drožlių plokštes, statybines medžiagas ir pan., patikrinkite ar jose nėra svetimkūnių, pvz., vinių, varžtuų ar kt., jei yra pašalinkite.

lpjovų darymas (žr. E psl.)

▶ Metodu, kai pjūklelis panyra į ruošinį, pjaukite tik minkštus ruošinius, pvz., medieną, gipso kartoną ir pan.

Pjaudami metodu, kai pjūklelis panyra j ruošinj, naudokite tik trumpus pjūklelius. Ipjovas galima daryti tik esant 0° įstrižo pjūvio kampui.

Elektrinio jrankio atraminės plokštės (7) priekinį kraštą padėkite ant ruošinio taip, kad pjūklelis (11) ruošinio neliestų, ir jrankį jjunkite. Jei elektrinio jrankio judesių skaičius reguliuojamas, pasirinkite maksimalų judesių skaičių. Spauskite elektrinį jrankį į ruošinį ir lėtai leiskite pjūklelj į ruošinį.

Kai tik atraminė plokšte (7) priglus prie ruošinio visu pavi-ršiumi, toliau pjaukite išilgai numatytos pjovimo linijos.

Lygiagrečioji atrama su apskritimo pjovimo įtaisu (papildoma įranga)

Norint dirbti su lygiagrečiaja atrama su apskritimo pjovimo jtaisu (20) (papildoma jranga) ruošinys turi būti ne storesnis kaip 30 mm.

Lygiagretüs pjūviai (žr. F pav.): Atlaisvinkite sparnuotąji varžta (19) ir stumkite lygiagrečiosios atramos skalę per krei-piamąsias, esančias atraminėje plokštėje (18). Skalėje ties atraminės plokštės vidiniu kraštu nustatykite norimą pjovimo plotį. Tvirtai užveržkite fiksavimo varžta (19).

Apskritiminiai pjūviai (žr. G pav.): apskritimo, kurj reikia išpjauti, pjūvio linijos vidinėje pusėje išgręžkite kiaurymę, kurios pakaktų pjūkleliui įstatyti. Kiaurymę apdorokite freza ar dilde, kad pjūklelis priglustų prie pjūvio linijos.

Ant lygiagrečiosios atramos kitos pusės uždékite fiksavimo varžtą (19). Lygiagrečiosios atramos skalę per kreipiamają (18) stumkite j atraminę plokštę. Ruošinyje, išpjovos, kurią reikia išpjauti, viduryje, išgręžkite kiaurymę. Per lygiagrečiosios atramos vidinę kiaurymę j išgręžtą kiaurymę įstatykite centravimo smaigalį (21). Ant atraminės plokštės vidinės briaunos kaip skalės vertę nustatykite spindulį. Tvirtai užveržkite fiksavimo varžtą (19).

Tepimo ir aušinimo skystis

Kad metalas pjaunamas nejkaistų, išilgai pjūvio linijos užpilkite tepimo ir aušinimo skysčio.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų švarūs.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Reguliariai valykite pjuklelio itvarą. Išimkite pjuklelj ir išpurtykite elektrinį įrankį, lengvai pastuksendami juo į lygų pagrindą.

166|한국어

Jei norite išvengti elektrinio įrankio veikimo sutrikimų dėl užteršimo, todėl medžiagų, kurias pjaunant labai kyla dulkės, nejaukite iš apačios ir virš galvos.

Esant ekstremalioms eksploatavimo sąlygoms, jei yra galimybė, visada naudokite nusiurbimo įrangą. Dažnai prapūskite ventiliacines angas ir prijunkite nuotėkio srovės apsauginį išjungiklį (PRCD). Apdorojant metalus elektrinio įrankio viduje gali nusėsti laidžios dulkės. Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija.

Jei užsikimštu dulkių išmetimo anga, išjunkite elektrinį įrankį, atjunkite dulkių nusiurbimo įrangą ir paųalinkite dulkes ir drožles.

Kreipiamajj ritinėlj (10) reikia kartais patepti lašeliu alyvos. Regulariai tikrinkite kreipiamajj ritinėlj (10). Jei jis susidėvėjės, tūri būti pakeistas Bosch įgaliotose elektrinių įrankių remonto dirbtuvėse.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus, naudoti nebetinkami elektriniai jrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
