INSTRUKCJA OBSŁUGI GST 700 500W Professional BOSCH

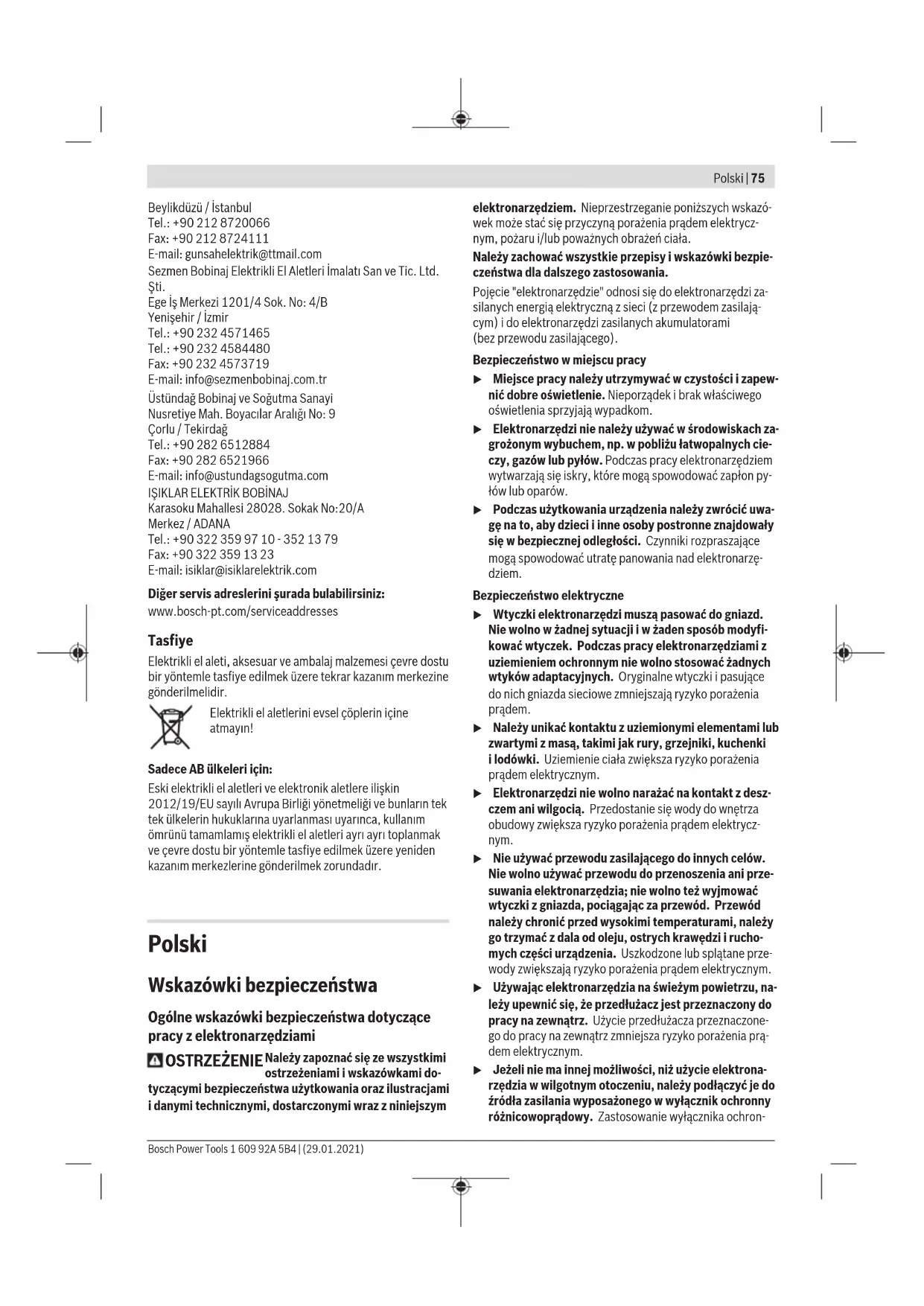

Karasoku Mahallesi 28028. Sokak No:20/A Merkez / ADANA Tel.: [phone] Fax: [phone] E-mail: [e-mail] Diğer servis adreslerini şurada bulabilirsiniz: www.bosch-pt.com/serviceaddresses Tasfiye Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir. Elektrikli el aletlerini evsel çöplerin içine atmayın! Sadece AB ülkeleri için: Eski elektrikli el aletleri ve elektronik aletlere ilişkin 2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır. Polski Wskazówki bezpieczeństwa Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami do- tyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazó- wek może stać się przyczyną porażenia prądem elektrycz- nym, pożaru i/lub poważnych obrażeń ciała. Należy zachować wszystkie przepisy i wskazówki bezpie- czeństwa dla dalszego zastosowania. Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi za- silanych energią elektryczną z sieci (z przewodem zasilają- cym) i do elektronarzędzi zasilanych akumulatorami (bezprzewodu zasilającego). Bezpieczeństwo w miejscu pracy u Miejsce pracy należy utrzymywać w czystości i zapew- nić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom. u Elektronarzędzi nie należy używać w środowiskach za- grożonym wybuchem, np. w pobliżu łatwopalnych cie- czy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon py- łów lub oparów. u Podczas użytkowania urządzenia należy zwrócić uwa- gę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzę- dziem. Bezpieczeństwo elektryczne u Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfi- kować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. u Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki ilodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. u Elektronarzędzi nie wolno narażać na kontakt z desz- czem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycz- nym. u Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani prze- suwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać zdala od oleju, ostrych krawędzi i rucho- mych części urządzenia. Uszkodzone lub splątane prze- wody zwiększają ryzyko porażenia prądem elektrycznym. u Używając elektronarzędzia na świeżym powietrzu, na- leży upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczone- go do pracy na zewnątrz zmniejsza ryzyko porażenia prą- dem elektrycznym. u Jeżeli nie ma innej możliwości, niż użycie elektrona- rzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochron- Bosch Power Tools 1 609 92A 5B4 | (29.01.2021)76 | Polski nego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym. Bezpieczeństwo osób u Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzę- dziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi pod- czas pracy może grozić bardzo poważnymi obrażeniami ciała. u Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warun- kach pracy obniżają ryzyko obrażeń ciała. u Należy unikać niezamierzonego uruchomienia narzę- dzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesie- niem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozy- cji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniaz- da sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków. u Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione wruchomych czę- ściach urządzenia, mogą spowodować obrażenia ciała. u Należy unikać nienaturalnych pozycji przy pracy. Na- leży dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapano- wać nad elektronarzędziem w nieprzewidzianych sytu- acjach. u Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzy- mać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. u Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upew- nić się, że są one podłączone i są prawidłowo stosowa- ne. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami. u Nie wolno dopuścić, aby rutyna, nabyta w wyniku czę- stej pracy elektronarzędziem, zastąpiła ścisłe prze- strzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia. Obsługa i konserwacja elektronarzędzi u Nie należy przeciążać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane. u Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione. u Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elek- tronarzędzia należy wyjąć wtyczkę z gniazda sieciowe- go i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektro- narzędzia. u Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostęp- niać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektrona- rzędzia w rękach nieprzeszkolonego użytkownika są nie- bezpieczne. u Elektronarzędzia i osprzęt należy utrzymywać w nie- nagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonu- ją i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okolicz- ności, które mogą mieć wpływ na prawidłowe działa- nie elektronarzędzia. Uszkodzone części należy na- prawić przed użyciem elektronarzędzia. Wiele wypad- ków spowodowanych jest niewłaściwą konserwacją elek- tronarzędzi. u Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. u Elektronarzędzi, osprzętu, narzędzi roboczych itp. na- leży używać zgodnie z ich instrukcjami oraz uwzględ- niać warunki i rodzaj wykonywanej pracy. Wykorzysty- wanie elektronarzędzi do celów niezgodnych z ich prze- znaczeniem jest niebezpieczne. u Uchwyty i powierzchnie chwytowe powinny być za- wsze suche, czyste i niezabrudzone olejem ani sma- rem. Śliskie uchwyty i powierzchnie chwytowe nie po- zwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach. Serwis u Prace serwisowe przy elektronarzędziu mogą być wy- konywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia. Wskazówki dotyczące bezpieczeństwa pracy z wyrzynarkami u Podczas wykonywania prac, przy których narzędzie skrawające mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektro- narzędzie należy trzymać wyłącznie za izolowane po- wierzchnie. Kontakt z przewodem elektrycznym pod na- pięciem może spowodować przekazanie napięcia na nie- izolowane części metalowe elektronarzędzia, grożąc po- rażeniem prądem elektrycznym. 1 609 92A 5B4 | (29.01.2021) Bosch Power ToolsPolski | 77 u Należy zastosować zaciski lub inne podobne narzę- dzia, aby zabezpieczyć i unieruchomić obrabiany ele- ment na stabilnym podłożu. Trzymanie obrabianego ele- mentu w ręku lub podpieranie go ciałem nie zapewnia od- powiedniej stabilności i może prowadzić do utraty kontro- li nad nim. u Ręce należy trzymać z dala od zakresu działania pilar- ki. Nie wkładać rąk pod obrabiany element. Przy kon- takcie z brzeszczotem istnieje niebezpieczeństwo zranie- nia się. u Przed przyłożeniem elektronarzędzia do przedmiotu obrabianego, należy je uruchomić. W przeciwnym wy- padku narzędzie robocze może zablokować się w obrabia- nym materiale i spowodować odrzut. u Należy zwrócić uwagę, by podczas cięcia stopa bez- piecznie przylegała do obrabianego przedmiotu. Skrzywiony brzeszczot może się złamać lub doprowadzić do odrzutu. u Po zakończeniu pracy elektronarzędzie należy wyłą- czyć. Brzeszczot można wyjąć z obrabianego materia- łu dopiero wtedy, gdy całkowicie się on zatrzyma. Można w ten sposób uniknąć odrzutu i bezpiecznie odło- żyć elektronarzędzie. u Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze mo- że się zablokować idoprowadzić do utraty kontroli nad elektronarzędziem. u Należy stosować wyłącznie brzeszczoty nieuszkodzo- ne i znajdujące się w nienagannym stanie. Wygięte lub nieostre brzeszczoty mogą się złamać, mieć negatywny wpływ na linię cięcia, a także spowodować odrzut. u Nie wolno wyhamowywać brzeszczotu poprzez wywie- ranie bocznego nacisku. Brzeszczot może ulec uszko- dzeniu, złamaniu lub spowodować odrzut. u Należy używać odpowiednich detektorów w celu zlo- kalizowania instalacji lub zwrócić się o pomoc do lo- kalnego dostawcy usługi. Kontakt z przewodami znajdu- jącymi się pod napięciem może doprowadzić do powsta- nia pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szko- dy rzeczowe lub może spowodować porażenie elektrycz- ne. Opis urządzenia i jego zastosowania Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie- przestrzeganie wskazówek dotyczących bez- pieczeństwa izaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi. Użycie zgodne z przeznaczeniem Urządzenie przeznaczone jest do wykonywania na stałym podłożu cięć i wykrojów w drewnie, tworzywach sztucznych, metalu, płytach ceramicznych i gumie. Jest odpowiednie do wykonywanie cięć w linii prostej i krzywej, pod kątem do 45°. Należy wziąć pod uwagę zalecenia dotyczące brzeszczo- tów. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odno- si się do schematu elektronarzędzia na stronach graficznych. (1) Blokada włącznika/wyłącznika (2) Włącznik/wyłącznik (3) Pokrętło wstępnego wyboru prędkości skokowej (4) Klucz sześciokątny (5) Wąż odsysający

(6) Króciec odsysający (7) Stopa (8) Dźwignia regulacji ruchu oscylacyjnego (9) Uchwyt brzeszczotu (10) Rolka prowadząca (11) Brzeszczot

(12) Zabezpieczenie przed dotykiem (13) Pokrywa ochronna do odsysania pyłu (14) Rękojeść (powierzchnia izolowana) (15) Osłona przeciwodpryskowa

(16) Śruba stopy (17) Skala kąta cięcia (18) Otwory mocujące prowadnicy równoległej (19) Śruba mocująca prowadnicy równoległej

(20) Prowadnica równoległa z cyrklem

(21) Trzpień centrujący cyrkla

Osprzęt ukazany na rysunkach lub opisany w instrukcji użyt- kowania nie wchodzi w standardowy zakres dostawy. Kom- pletny asortyment wyposażenia dodatkowego można zna- leźć w naszym katalogu osprzętu. Dane techniczne Wyrzynarka GST 700 Numer katalogowy 3601BA70.. Moc nominalna W 500 Prędkość skokowa bez ob- ciążenia n

1450–3200 Skok mm 20 Maks. głębokość cięcia – w drewnie mm 70 – w aluminium mm 10 – w stali (węglowej) mm 6 Bosch Power Tools 1 609 92A 5B4 | (29.01.2021)78 | Polski Wyrzynarka GST 700 Kąt cięcia (w lewo / w pra- wo) maks. ° 45 Waga zgodnie z EPTA-Procedure 01:2014 kg 2,1 Klasa ochrony / II Dane obowiązują dla napięcia znamionowego [U] 230V. Przy napię- ciach odbiegających od powyższego i w przypadku specjalnych wersji produktu sprzedawanych w niektórych krajach dane te mogą się róż- nić. Informacje o emisji hałasu i drgań Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN62841‑2‑11. Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycz- nego 86dB(A); poziom mocy akustycznej 97dB(A). Nie- pewność pomiaru K = 5dB. Stosować środki ochrony słuchu! Wartości łączne drgań a

(suma wektorowa z trzech kierun- ków) i niepewność pomiaru K oznaczone zgodnie z EN62841‑2‑11: cięcie płyty wiórowej brzeszczotemT111C:

cięcie blachy metalowej brzeszczotem T118A:

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną proce- durą pomiarową i mogą zostać użyte do porównywania elek- tronarzędzi. Można ich także użyć do wstępnej oceny pozio- mu drgań i poziomu emisji hałasu. Podany poziom drgań i poziom emisji hałasu jest reprezenta- tywny dla podstawowych zastosowań elektronarzędzia. Je- żeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji ha- łasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy. Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowo- dować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, ma- jące na celu ochronę osoby obsługującej przed skutkami eks- pozycji na drgania, np.: konserwacja elektronarzędzia i na- rzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy. Montaż u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. Zakładanie/wymiana brzeszczotu u Podczas montażu i wymiany narzędzia roboczego na- leży używać rękawic ochronnych. Narzędzia robocze są bardzo ostre, a przy dłuższym użytkowaniu mogą roz- grzać się do wysokich temperatur. Wybór brzeszczotu Lista zalecanych brzeszczotów znajduje się na końcu niniej- szej instrukcji obsługi. Stosować należy wyłącznie brzesz- czoty z chwytem typuT. Brzeszczot nie powinien być dłuż- szy, niż wymaga tego zaplanowane cięcie. Do cięć o bardzo małych promieniach krzywizn należy stoso- wać wąski brzeszczot. Zakładanie brzeszczotu (zob.rys.A) u Należy oczyścić chwyt brzeszczotu przed jego zamo- cowaniem. Zabrudzony chwyt nie daje się bezpiecznie zamocować. Wsunąć brzeszczot (11), zębami w kierunku cięcia, w uchwyt brzeszczotu (9), aż do oporu. Podczas mocowania brzeszczotu należy zwrócić uwagę, aby jego grzbiet znalazł się w rowku rolki prowadzącej (10). u Należy skontrolować, czy brzeszczot jest dobrze osa- dzony. Niewłaściwie zamocowany brzeszczot może wy- paść i spowodować obrażenia. Wyjmowanie brzeszczotu (zob. rys.B) Przesunąć uchwyt brzeszczotu (9) do góry, w kierunku ozna- czonym strzałką i wyjąć brzeszczot (11). Osłona przeciwodpryskowa (zob. rys.C) Osłona przeciwodpryskowa (15) (osprzęt) zapobiega wy- szczerbianiu krawędzi podczas cięcia drewna. Osłonę prze- ciwodpryskową można stosować tylko w przypadku niektó- rych rodzajów brzeszczotów i tylko podczas cięcia prostopa- dłego (kąt cięcia 0°). Osłonę przeciwodpryskową (15) należy wsunąć od dołu w stopę (7). Odsysanie pyłów/wiórów Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minera- łów lub niektórych rodzajów metalu, mogą stanowić zagroże- nie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergicz- ne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Mate- riały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel. – O ile jest to możliwe, należy zawsze stosować system od- sysania pyłu, dostosowany do rodzaju obrabianego mate- riału. – Należy zawsze dbać o dobrą wentylację stanowiska pracy. – Zaleca się noszenie maski przeciwpyłowej z pochłania- czem klasy P2. 1 609 92A 5B4 | (29.01.2021) Bosch Power ToolsPolski | 79 Należy przestrzegać aktualnie obowiązujących w danym kra- ju przepisów, regulujących zasady obróbki różnego rodzaju materiałów. u Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić. Pokrywa ochronna Pokrywę ochronną (13) należy zamontować przed podłącze- niem elektronarzędzia do systemu odsysania pyłu. Należy założyć pokrywę ochronną (13) na elektronarzędzie w taki sposób, aby uchwyty zaryglowały się w wycięciach obudowy. Pokrywę ochronną (13) należy zdjąć przed przystąpieniem do prac niewymagających stosowania systemu odsysania pyłu oraz do cięcia pod kątem. W tym celu należy ścisnąć po- krywę na wysokości zewnętrznych uchwytów oraz zdjąć ją, pociągając do przodu. Podłączenie systemu odsysania pyłu Założyć wąż odsysający (5) (osprzęt) na króciec odsysający (6). Połączyć wąż odsysający (5) z odkurzaczem (osprzęt). Zestawienie odkurzaczy, które można podłączyć do elektro- narzędzia, znajduje się na końcu niniejszej instrukcji obsługi. Aby osiągnąć optymalny efekt odsysania pyłu należy w miarę możliwości zastosować osłonę przeciwodpryskową (15). Odkurzacz musi być dostosowany do rodzaju obrabianego materiału. Do odsysania szczególnie niebezpiecznych dla zdrowia py- łów rakotwórczych należy używać odkurzacza specjalnego. Praca Tryby pracy u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. Regulacja ruchu oscylacyjnego Regulowana czterostopniowa oscylacja brzeszczotu zapew- nia optymalne dostosowanie prędkości, mocy i jakości cięcia do właściwości obrabianego materiału. Za pomocą dźwigni (8) można regulować ruch oscylacyjny, także w przypadku pracującego narzędzia. Stopień0 ruch oscylacyjny wyłączony StopieńI niski stopień oscylacji StopieńII średni stopień oscylacji StopieńIII wysoki stopień oscylacji Optymalny dla konkretnego zastosowania stopień oscylacji można dobrać jedynie drogą prób. Następujące wskazówki mogą ułatwić dobór: – Oscylacja powinna być tym mniejsza (lub całkowicie wy- łączona), im dokładniejsze ma być cięcie (gładkie krawę- dzie bez wyszczerbień). – Do obróbki materiałów cienkich (np. blach) ruch oscyla- cyjny należy wyłączyć. – Obróbkę materiałów twardych (np. stali) należy prowa- dzić przy niskim stopniu oscylacji. – Podczas obróbki miękkich materiałów oraz cięcia drewna zgodnie z rysunkiem słojów można użyć wysokiego stop- nia oscylacji. Ustawianie kąta cięcia (zob. rys.D) Aby ciąć pod kątem, należy pochylić stopę (7) w prawo lub lewo w zakresie do 45°. Osłona przeciwodpryskowa (15) nie może być stosowana do cięć pod kątem. – Zdjąć osłonę przeciwodpryskową (15). – Odkręcic śrubę (16) i lekko przesunąć stopę (7) w kie- runku brzeszczotu (11). – Do ustawienia precyzyjnej pozycji podczas cięcia pod ką- tem służą znajdujące się po prawej i lewej stronie stopy wgłębienia blokujące przy 0° i 45°. Przechylić stopę (7) zgodnie ze skalą (17), ustawiając ją w wybranej pozycji. W celu ustawienia innych wartości położeń kątowych na- leży wykorzystać kątomierz. – Następnie przesunąć stopę (7) do oporu w kierunku prze- wodu sieciowego. – Ponownie dokręcić śrubę (16). Uruchamianie u Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone do pracy pod napięciem 230V można przyłączać również do sieci 220V. Włączanie/wyłączanie u Należy upewnić się, że możliwa jest obsługa włączni- ka/wyłącznika bez zdejmowania dłoni z rękojeści. Aby włączyć elektronarzędzie, należy nacisnąć włącznik/wy- łącznik (2). Aby zablokować włącznik/wyłącznik (2), należy po wciśnię- ciu przesunąć blokadę (1) w prawo lub lewo. Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wy- łącznik (2). Jeżeli włącznik/wyłącznik (2) był zablokowany, należy najpierw go nacisnąć, a następnie zwolnić. Dobieranie prędkości skokowej Za pomocą pokrętła wstępnego wyboru prędkości skokowej (3) można dokonać wstępnego wyboru prędkości skokowej oraz zmienić ją bez przerywania pracy. Wymagana liczba skoków zależna jest od materiału iwarun- ków pracy; można ją ustalić w drodze prób. Zmniejszenie liczby skoków zaleca się podczas przykładania brzeszczotu do obrabianego przedmiotu orazpodczas wyko- nywania cięć wtworzywie sztucznym i w aluminium. Dłuższa praca z niską prędkością skokową może spowodo- wać silne nagrzanie się elektronarzędzia. Aby przywrócić prawidłową temperaturę, należy wyjąć brzeszczot iwłączyć elektronarzędzie na ok. 3min. z maksymalną prędkością skokową. Bosch Power Tools 1 609 92A 5B4 | (29.01.2021)80 | Polski Wskazówki dotyczące pracy u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. u W razie zablokowania się brzeszczotu należy natych- miast wyłączyć elektronarzędzie. u Przy obrabianiu małych lub cienkich przedmiotów na- leży używać zawsze stabilnego podłoża lub stołu pilar- skiego (osprzęt). Przed rozpoczęciem cięcia sprawdzić drewno, płyty pilśnio- we, materiały budowlane itp. na ewentualną obecność ciał obcych, takich jak gwoździe, śruby itp. i usunąć je w razie ich występowania. Cięcie wgłębne (zob. rys.E) u Cięcia wgłębne mogą być wykonywane wyłącznie w miękkich materiałach, takich jak drewno, płyta gipso- wo-kartonowa itp.! Do cięcia wgłębnego należy używać tylko krótkich brzeszczo- tów. Cięcie wgłębne jest możliwe tylko przy zachowaniu kąta cięcia 0°. Przyłożyć elektronarzędzie przednią krawędzią stopy (7) do obrabianego przedmiotu wtaki sposób, aby brzeszczot (11) nie dotykał obrabianego przedmiotu i włączyć elektronarzę- dzie. Wprzypadku elektronarzędzia z regulacją prędkości skokowej należy nastawić je na maksymalną prędkość. Moc- no docisnąć elektronarzędzie do obrabianego elementu i po- woli zagłębić brzeszczot w obrabianym elemencie. Po tym, jak stopa (7) oprze się całą powierzchnią na obra- bianym materiale, można ciąć dalej wzdłuż zaplanowanej li- nii cięcia. Prowadnica równoległa z cyrklem (osprzęt) Prowadnica równoległa z cyrklem (20) (osprzęt) umożliwia wykonywanie cięć w materiałach o grubości do 30mm. Cięcia równoległe (zob. rys.F): Odkręcić śrubę mocującą (19) i wsunąć skalę prowadnicy równoległej przez otwory mocujące (18) w stopie. Ustawić na wewnętrznej krawędzi stopy żądaną szerokość cięcia jako wartość skali. Dokręcić śrubę mocującą (19). Cięcia okrągłe (zob. rys.G): Na linii cięcia, wewnątrz zapla- nowanego okręgu wywiercić otwór o takiej wielkości, by przeszedł przez nią brzeszczot. Otwór obrobić za pomocą frezu lub pilnika w taki sposób, by brzeszczot przylegał bez- pośrednio do linii cięcia. Założyć śrubę mocującą (19) po drugiej stronie prowadnicy równoległej. Wsunąć skalę prowadnicy równoległej przez otwory mocujące (18) w stopie. W obrabianym przedmiocie wywiercić pośrodku wycięcia otwór. Przez wewnętrzny otwór prowadnicy równoległej włożyć do wywierconego otworu trzpień centrujący (21). Ustawić promień jako war- tość skali na wewnętrznej krawędzi stopy. Dokręcić śrubę mocującą (19). Chłodziwo i smar Ze względu na nagrzewanie się materiału należy przy cięciu metali nanosić wzdłuż linii cięcia środki chłodząco-smarują- ce. Konserwacja i serwis Konserwacja i czyszczenie u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. u Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę. Jeżeli konieczna okaże się wymiana przewodu przyłączenio- wego, należy zlecić ją firmie Bosch lub autoryzowanemu ser- wisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka za- grożenia bezpieczeństwa. Należy regularnie czyścić uchwyt brzeszczotu. W tym celu należy wyjąć brzeszczot z elektronarzędzia i lekko postukać elektronarzędziem o równą powierzchnię. Silne zanieczyszczenie elektronarzędzia może doprowadzić do zakłóceń w działaniu. Dlatego materiały silnie pylące nie powinny być cięte od dołu oraz narzędziem trzymanym nad głową osoby obsługującej. u W ekstremalnych warunkach pracy należy w miarę możliwości zawsze korzystać z systemu odsysania py- łu. Należy też często przedmuchiwać otwory wentyla- cyjne i stosować wyłącznik ochronny różnicowoprądo- wy. Podczas obróbki metali może dojść do osadzenia się wewnątrz elektronarzędzia pyłu metalicznego, mogącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia. W przypadku zatkania wylotu wiórów należy wyłączyć elek- tronarzędzie, zdemontować system odsysania pyłu i usunąć zalegający pył i wióry. Rolkę prowadzącą(10) należy od czasu do czasu nasmaro- wać jedną kroplą oleju. Należy regularnie kontrolować stan rolki prowadzącej(10). W przypadku stwierdzenia zużycia musi ona zostać wymie- niona przez autoryzowany serwis firmy Bosch. Obsługa klienta oraz doradztwo dotyczące użytkowania Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa- cji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10‑cyfrowego numeru ka- talogowego, znajdującego się na tabliczce znamionowej pro- duktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Jutrzenki 102/104 02-230 Warszawa Na www.serwisbosch.com znajdą Państwo wszystkie szcze- góły dotyczące usług serwisowych online. 1 609 92A 5B4 | (29.01.2021) Bosch Power ToolsČeština | 81 Tel.: [phone] Faks: 22 7154440 E-Mail: [e-mail] www.bosch-pt.pl Pozostałe adresy serwisów znajdują się na stronie: www.bosch-pt.com/serviceaddresses Utylizacja odpadów Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do powtórnego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska. Nie wolno wyrzucać elektronarzędzi razem z odpadami z gospodarstwa domowego! Tylko dla krajów UE: Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, niezdatne do użytku elektronarzędzia należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z obo- wiązującymi przepisami ochrony środowiska. Čeština Bezpečnostní upozornění Obecné bezpečnostní pokyny pro elektrické nářadí VÝSTRAHA Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace aspecifikace ktomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechna varovná upozornění apokyny do budoucna uschovejte. Vupozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) ana elektrické nářadí napájené akumulátorem (bez síťového kabelu). Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím. Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Selektrickým nářadím sochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky aodpovídající zásuvky snižují riziko zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze zásuvky. Udržujte kabel vbezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé ipro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem. Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv sprotiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte‑li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické nářadí vneočekávaných situacích lépe kontrolovat. Bosch Power Tools 1 609 92A 5B4 | (29.01.2021)82 | Čeština u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy aoděv udržujte vbezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity. Odsávání prachu může snížit ohrožení prachem. u Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití anezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy. Svědomité zacházení apoužívání elektrického nářadí u Elektrické nářadí nepřetěžujte. Pro svou práci použijte ktomu určené elektrické nářadí. Svhodným elektrickým nářadím budete pracovat vdané oblasti lépe abezpečněji. u Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout avypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné amusí se opravit. u Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. u Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které sním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je‑li používáno nezkušenými osobami. u Pečujte oelektrické nářadí apříslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují anevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. u Řezné nástroje udržujte ostré ačisté. Pečlivě ošetřované řezné nástroje sostrými řeznými hranami se méně vzpřičují adají se snáze vést. u Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky aprováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést knebezpečným situacím. u Udržujte rukojeti aúchopové plochy suché, čisté abez oleje amaziva. Kluzké rukojeti aúchopové plochy neumožňují bezpečnou manipulaci aovládání nářadí vneočekávaných situacích. Servis u Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem apouze soriginálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. Bezpečnostní upozornění pro kmitací pily u Provádíte-li operaci, při které se může obráběcí příslušenství dostat do kontaktu se skrytou elektroinstalací nebo vlastním napájecím kabelem, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství, které se dostane do kontaktu s vodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy. u Pro zajištění apodporu obrobku na stabilní ploše použijte svorky nebo jiný praktický způsob. Držíte-li obrobek rukou nebo opíráte otělo, je nestabilní amůže vést ke ztrátě kontroly. u Mějte ruce vdostatečné vzdálenosti od oblasti řezání. Nesahejte pod obrobek. Při kontaktu spilovým listem hrozí nebezpečí poranění. u Elektronářadí veďte proti obrobku pouze zapnuté. Jinak hrozí nebezpečí zpětného rázu, pokud se nástroj vobrobku vzpříčí. u Dbejte na to, aby základní deska při řezání bezpečně přiléhala. Vzpříčený pilový plátek se může zlomit nebo vést ke zpětnému rázu. u Po ukončení práce elektronářadí vypněte apilový plátek vytáhněte zřezu až tehdy, když se zastaví. Tím zabráníte zpětnému rázu aelektronářadí můžete bezpečně odložit. u Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit avést ke ztrátě kontroly nad elektronářadím. u Používejte pouze nepoškozené pilové plátky. Deformované nebo tupé pilové plátky mohou prasknout, negativně ovlivňovat řez nebo způsobit zpětný ráz. u Po vypnutí nebrzděte pilový plátek bočním protitlakem. Pilový plátek se může poškodit, zlomit nebo způsobit zpětný ráz. u Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt selektrickým vedením může vést kpožáru azásahu elektrickým proudem. Poškození vedení plynu může vést kvýbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit zásah elektrickým proudem. Popis výrobku avýkonu Přečtěte si všechna bezpečnostní upozornění avšechny pokyny. Nedodržování bezpečnostních upozornění apokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Řiďte se obrázky vpřední části návodu kobsluze. Použití vsouladu surčeným účelem Nářadí je určené kprovádění dělicích řezů avýřezů do dřeva, plastu, kovu, keramických desek agumy na pevném podkladu. Je vhodné pro přímé aobloukové řezy 1 609 92A 5B4 | (29.01.2021) Bosch Power ToolsČeština | 83 spokosovým úhlem až 45°. Řiďte se doporučením ohledně pilových plátků. Zobrazené součásti Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce sobrázky. (1) Aretace vypínače (2) Vypínač (3) Kolečko pro předvolbu počtu zdvihů (4) Klíč na vnitřní šestihran (5) Odsávací hadice

Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiada- ją wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporząd- zeń, oraz że są zgodne z następującymi normami. Dokumentacja techniczna: * Wyrzynarka Numer katalogowy
