HASZNÁLATI ÚTMUTATÓ WG585E.9 WORX

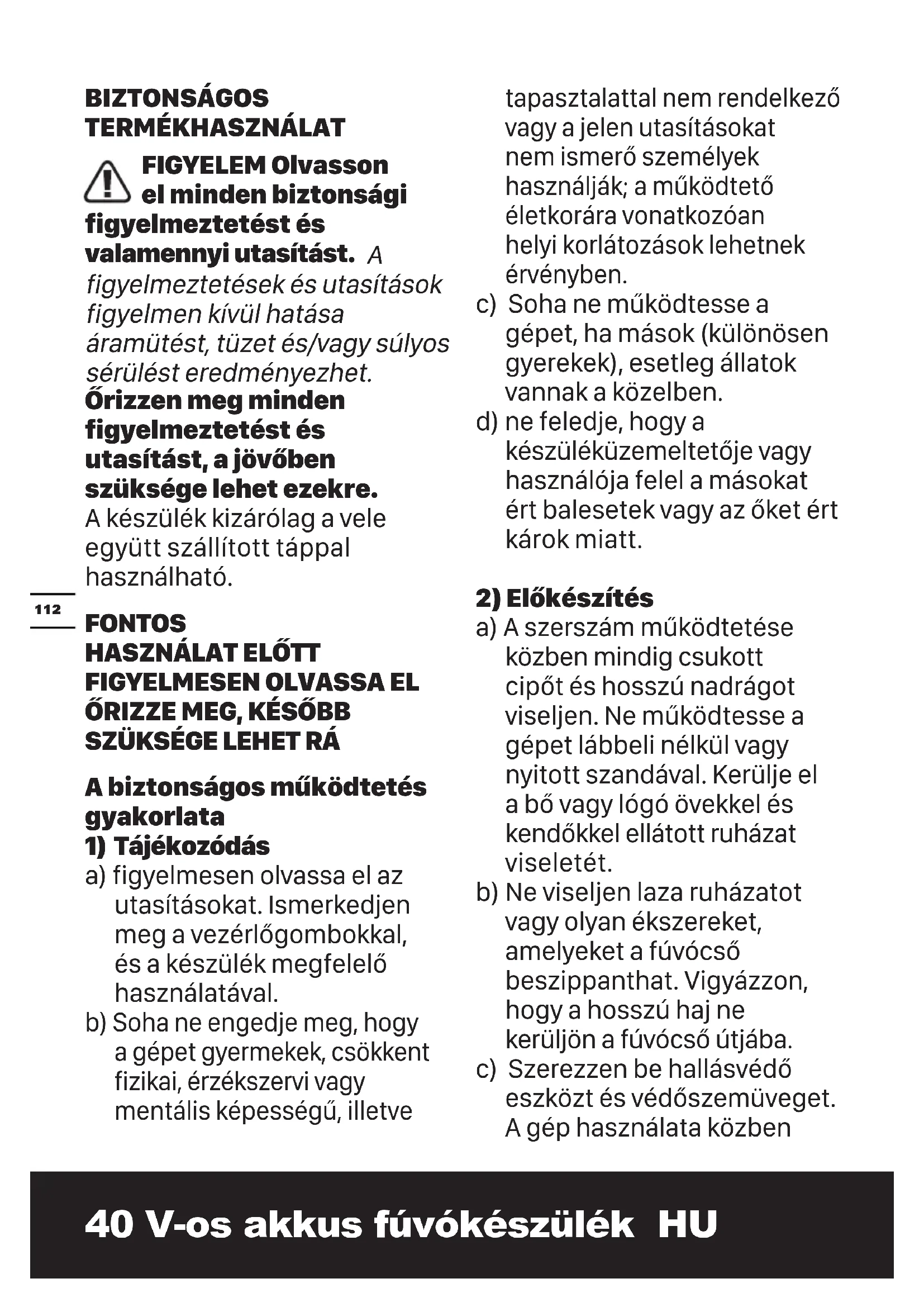

FIGYELEM Olvasson el minden biztonsági

figyelmeztetést és valamennyi utasítást. A

figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. Órizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

A készülék kizárólag a vele együtt szállított táppal használható.

FONTOS HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL ÓRIZZE MEG, KÉSŐBB SZÜKSÉGE LEHET RÁ

A biztonságos működtetés gyakorlata

1) Tájékozódás

a) figyelmesen olvassa el az utasításokat. Ismerkedjen meg a vezérlógombokkal, és a készülék megfelelő használatával.
b) Soha ne engedje meg, hogy a gépet gyermekek, csökkent fizikai, érzékszervi vagy mentális képességű, illetve

tapasztalattal nem rendelkező vagy a jelen utasításokat nem ismerő személyek használják; a működtető életkorára vonatkozóan helyi korlátozások lehetnek érvényben.

c) Soha ne működtesse a gépet, ha mások (különösen gyerekek), esetleg állatok vannak a közelben.
d) ne feledje, hogy a készüléküzemeltetője vagy használója felel a másokat ért balesetek vagy az őket ért károk miatt.

2) Előkészítés

a) A szerszám működtetése közben mindig csukott cipőt és hosszú nadrágot viseljen. Ne működtesse a gépet lábbeli nélkül vagy nyitott szandával. Kerülje el a bő vagy lógó övekkel és kendőkkel ellátott ruházat viseletét.
b) Ne viseljen laza ruházatot vagy olyan ékszereket, amelyeket a fúvócső beszippanthat. Vigyázzon, hogy a hosszú haj ne kerüljön a fúvócső útjába.
c) Szerezzen be hallásvédő eszközt és védőszemüveget. A gép használata közben

mindig viselje őket.

d) A gépet csak az előírt pozícióban, szilárd és vízszintes talajon használja.
e) Ne használja a gépet burkolt vagy kavicsos felületeken, mert a szétszóródó burkolóanyag sérüléseket okozhat.
f) Minden használat előtt vizuálisan ellenőrizze a az ezeket rögzítő elemek megfelelő rögzítését/ meghúzását, a védőburkolat sérülésmentességét, és a védők és védőernyők pozicionálását. Cserélje ki a kopott vagy károsodott alkatrészeket, hogy megőrizze a gép eredeti állapotát. Cserélje ki a sérült vagy olvashatatlanná vált címkéket.

3) Működtetés

a) A gép elindítása előtt ellenőrizze, hogy a gyűjtőkamra üres-e.
b) Tartsa távol az arcát és a testét a beszívó nyílástól.
c) Ne engedje, hogy kezei, testrészei vagy ruházata a gyűjtőkamrába vagy a kidobó csúszdába, vagy bármely mozgó alkatrész közelébe kerüljenek.
d) Munkavégzés közben mindig

ügyeljen az egyensúlyára. Ne nyúljon túl messzire. Soha ne álljon magasabban a gép talpánál a hulladékok összegyűjtése során.

e) A gép működtetése közben kerülje el a gép feldolgozott anyagot kidobó övezetét.
f) Ha rezgéseket bocsát ki, azonnal kapcsolja ki a gép áramellátását és várja meg a gép teljes leállását. Vegye ki az akkucsomagot a gépből, majd tegye meg a következő lépéseket a gép újabb elindítása és működtetése előtt:

i) vizsgálja meg a gépet az esetleges károsodások felfedezéséért;
ii) cserélje ki vagy javítsa meg a károsodott részeket;
iii) keresse meg az esetleg meglazult részeket, és rögzítse őket.
g) Ne engedje, hogy a feldolgozott anyagok felgyüljenek a gép kidobó övezetében; az efféle jelenség megzavarja a folyamatos kidobást, és akár a beszívott anyag beszívó nyíláson való kilökéséhez vezethet.
h) Ha a gép eldugult, a hulladékok eltávolítása előtt kapcsolja ki a gép

áramellátását és vegye ki a gép akkucsomagját.

i) Soha ne működtesse a szerszámot, ha a védőburkolata vagy egyéb védőelemei megsérültek, illetve a biztonsági eszközök.
j) Tartsa tisztán a gép áramforrását, a károsodás és az esetleges tűzveszély megelőzése végett.
k) Ne szállítsa/költöztesse a gépet működő áramforrással.
I) Mindig csatlakoztassa le az áramforrásról a gépet (pl. vegye ki belőle az akkumulátort), ha

- ha felügyelet nélkül hagyja a gépet,

- akadálymentesítés és a kidobó csúszda megtisztítása előtt,

- mielőtt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne;

m)Ne használja a gépet rossz időjárási viszonyok között, különösen, ha fennáll a villámlás veszélye.

4) Karbantartás és tárolás

a) minden csavar és anya legyen szoros, hogy a készüléket biztonságosan

működtethesse;

b) A kopott vagy sérült alkatrészeket cserélje ki.
c) Csak eredeti cserealkatrészeket és tartozékokat használjon.
d) A gépet száraz, gyerekek elől elzárt helyen tárolja.
e) Ha a gép szervizelés, ellenőrzés, tárolás vagy tartozékcsere céljából le van állítva, válassza le az akkucsomagot vagy szüntesse meg a gép áramellátását, és bizonyosodjon meg, hogy a gép összes mozgó alkatrésze teljesen leállt. Az ellenőrzések és beállítások, stb. előtt, várja meg a gép teljes lehülését. Gondosan tartsa karban és tisztán a gépet.
f) A gépet száraz, gyerekek elől elzárt helyen tárolja.
g) Tárolás előtt mindig várja meg a gép teljes lehülését.
h) Soha ne próbálja kiiktatni a védőelem szinkronizáló funkcióját.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel

és ne vágja meg.

b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja.

Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben.

d) Az akkumulátort ne tegye ki ütésnek.

e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.

f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz.

g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.

h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

i) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.

j) Használaton kívül ne hagyja töltön az akkumulátort.

k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az akkumulátort többször feltöltse és lemerítse.

I) Az akkumulátor szobahómérsékleten (20 °C ± 5 °C) használva nyújtja a legjobb teljesítményt.

m) Az akkumulátorok ártalmatlanításakor a különböző elektrokémiai rendszereket különítse el

egymástól.

n) Csak a Worx által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja. Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.

o) Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.

p) Az akkumulátor gyermekektől távol tartandó.

q) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.

r) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.

s) Ártalmatlanításnál megfelelően járjon el.

t) Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.

u) Az akkucsomag csomagolását csak közvetlenül a használat előtt távolítsa el.

v) Figyeljen az akkun látható

(+) és mínusz (−) polaritású jelzésekre az akku előírt használata érdekében

SZIMBÓLUMOK

	Olvassa el a kezelői kézikönyvet
	FIGYELEM
	Viseljen szemvédőt
	Ne tegye ki esőnek
	Viseljen fülvédőt
	A közelben ne álldogáljon senki
	Figyelmeztetés veszélyre
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
	Gondoskodjon arról, hogy az akkumulátort eltávolította az alkatrészek cseréjét megelőzően.Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	Ne dobja tűzbe
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.

AZ ALKATRÉSZEK LISTÁJA

1. VÁLTOZTATHATÓ LÉGSZABÁLYOZÓ FÚVÓKA

2. VENTILÁTOR CSÓ

3. TELJESÍTMÉNYFOKOZÓ TURBÓ GOMB

4. KI-/BEKAPCSOLÓ GOMB

5. MARKOLAT

6. AKKUMULÁTORKIOLDÓ GOMB *

7. AKKUMULÁTOR *

8. MOTORHÁZ

9. FÚVÓKA KIOLDÓ GOMB

10. AKKUMULÁTOR JELZŐ LÁMPA (LÁSD AZ.D CÁBRÁT)

* Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

MÜSZAKI ADATOK

Típus WG585E WG585E.9 (5 - a szerszám megnevezése, azaz akkus fúvókészülék)

	WG585E WG585E.9
Feszültség 40 V	Max. (2x20 V Max.)**

Maximális levegőmennyiség	1053 m^3/h (Légmennyiség-modell)
Maximális levegő sebesség	266 km/h(Légsebesség mód)
Akkumulátor típusa Lítium-Ion
Akkumulátor kapacitása	4.0 Ah /
Töltő típusa WA3883	/
Töltő besorolása	Bemenet: 100-240 V~50-60 HzKimenet 1: 20 V---,2.0 A ***Kimenet 2: 20 V---2.0 A ***	/
Töltésidő (kb.)Akkumulátor:4.0 Ah (1 pc)4.0 Ah (2 pcs)	1 hr2 hrs	/
A gép súlya 2.9 kg	1.5 kg

** Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 volt. A névleges feszültség 18 volt.
***A töltő 1-es és 2-es kimenete alatt két olyan portot értünk, amelyek egyforma feszültséget és áramerősséget szolgáltatnak.

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint	L_pA = 86.7 dB(A)
K_pA	3.0 dB(A)
A-súlyozású hangerő	L_wA = 96.5 dB(A)
K_wA	3.0 dB(A)
Viseljen hallásvédőt.

REZGÉSÉRTÉKEK

Tipikus súlyozott rezgés	a_h < 2.5 m/s^2
Bizonytalanság	K = 1.5 m/s^2

A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható.

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan

használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.
Az eszköz jó állapotban van-e, megfelelően karbantartják-e.
Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon.
A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.
A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati

körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.

Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).

Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

TARTOZÉKOK

	WG585E WG585E.9
Akkumulátor (WA3014) 2 /
Töltőkészülék (WA3883) 1 /

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

MÜKÖDÉS

RENDELTETÉS

A fúvócső hulladék fújására szolgál. Beltérben és állattartásban nem használható.

ÖSSZESZERELÉS ÉS MÜKÖDÉS

MÜVELET ÁBRA
MÜKÖDTETÉS ELÖTT
Az akkumulátor feltöltéseMEGJEGYZÉS:Az akkumulátor NINCS FELTÖLTVE,használat előtt előbb fel kell tölteni.A két akkut mindig egy időben és teljesen töltse fel. További részletek a töltőhasználati útmutatójában.FIGYELMEZTETÉS! A töltőt és azakkumulátort kifejezettenegymáshoz tervezték, ezért nepróbálkozzon más eszköz használatával.Soha ne helyezzen fémtárgyakat a töltőbevagy az akkumulátorba, és ne engedje,hogy azokba fémtárgyak jussanak, mivelez elektromos meghibásodáshoz vezet, ésveszélyes.	Lásd az.A1 ábrát
Az akku feltöltöttségi állapotánakellenőrzéseMEGJEGYZÉS: A A2 ábra csak az akkufeltöltöttségi szintjét is jelző akkucsomagravonatkozik.	Lásd az.A2 ábrát
Az akkumulátor eltávolítása vagy behely-ezéseMEGJEGYZÉS:Ez az elektromos kisgép csak akkorműködik, ha mindkét akkumulátortmegfelelően behelyezték a nekikkijelölt rekeszbe. Kérjük, hogymindig ugyanazt a két akkuthasználja, és hogy mindig egyidőben töltse fel őket.Amennyiben eltérő teljesítményűakkumulátorokat használ, a gépcsak a legalacsonyabban feltöltöttakkumulátor szintjére fog futni	Lásd az.B, C ábrát
Akkumulátor jelző lámpaLásd a részleteket az AKKU ÁLLAPOTA címűfejezetbenFONTOS:Ha csak egy jelzőfény világít, azakkumulátor túlságosan lemerült, bárelőfordulhat, hogy még lehet sövénytvágni vele. Ha a sövényvágót lemerültakkumulátorral tovább működteti,az csökkentheti az akkumulátorélettartamát és teljesítményét.Ha egyetlen jelzőfény sem ég, minimum egy akku nincs tökéletesen behelyezve, vagy az akku hibás. Kérjük, alaposan ellenőrizze az akkuk megfelelőbehelyezését és pozicionálását.	Lásd az. Dábrát
ÖSSZESZERELÉS
Légsebesség módMEGJEGYZÉS: Az alapértelmezettösszeszereléshez a ventilátor légsebesség-módban van.MEGJEGYZÉS: A ventilátornak kétüzemmódja van: légsebesség üzemmód és légmennyiség üzemmód. Az üzemmód megváltoztatásához nyomja meg a fúvókakioldó gombját, és csúsztassa hátra a légsebesség üzemmódhoz. Csúsztassaelőre a légmennyiség üzemmódhoz.Válassza a munkájának megfelelőüzemmódot:- A LEVEGŐ SEBESSÉG ÜZEMMÓD nagy sebességű, koncentrált légáramlástkínál kisebb területek söprésére, a törmelék eltávolítására a fűből, vagy a nehéz, nedves levelek eltávolítására.- A LEVEGŐ TÉRFOGAT ÜZEMMÓD nagytérfogatú tömeges légáramlást kínálnagyobb terület lefedésére vagy kemény felületeken.	Lásd az Eábrát
Légmennyiség-modell	Lásd az F, Gábrát
MŰKÖDÉS
Elindítás és Leállítás!Figyelmeztetés! Kikapcsolást követőena szerszám még néhány másodpercigműködik. Mielőtt a szerszámot letenné, várja meg, hogy a motor teljesen leálljon.	Lásd az Hábrát
A fúvási sebesség / légmennyiség beállítása 2 sebességű kapcsolóvalÖTLETEK A HASZNÁLATHOZ- Az eszköz működtetésekor tartsa a fúvócsövet kb. 8”-rel a talaj fölött.Oldalirányú söprő mozdulatokat végezzen.- Miután a leveleket vagy hulladékot egy kupacba fújta, onnan egyszerűeneltakaríthatja.	Lásd az I1,I2 ábrát
!Figyelmeztetés!- Ne fújjon kemény tárgyakat, példáulszőgeket, csavarokat vagy köveket.- Ne működtesse a fúvógépet emberek vagy állatok közelében.- Legyen különösen óvatos, ha a lépcsőkről vagy más szűk helyekrőltisztítja le a hulladékot.- Viseljen biztonsági szemüveget vagymás megfelelő szemvédőt, illetvehosszú nadrágot és zárt cipőt.

Teljesítményfokozó Turbó gombMEGJEGYZÉS:A teljesítményfokozó Turbógomb használata számottevőenmegnövelheti a légsugér erejét,ezért ezt a súlyosabb vagy nedveshulladékok eltávolításához lehethasználni.Először kapcsolja be a fúvókészüléket,majd válassza ki a kívánt sebességet(az I és III közötti bármelyiksebességet). Ezt követően pedignyomja le a turbó gombot és tartsalenyomva. Engedje el a turbó gombotés a készülék visszatér az előzetesenbeállított fúvási sebességhez.

Lásd az Jábrát

AKKUMULÁTOR ÁLLAPOTJELZŐ LED-JE (Lásd az D ábrát)

• Az akku feltöltöttségi szintjének ellenőrzése végett, nyomja meg az akku feltöltöttségisztjét jelző lámpa mellett található gombot a gép elindítása előtt vagy a gép használata után.
• A gép használata közben az akkucsomag feltöltöttségi szintje automatikusan megjelenik az akku feltöltöttségi állapotát jelző lámpán. A jelzőlámpa folyamatosan érzékeli, és u-csak folyamatosan jelzi ki az akkucsomag feltöltöttségi állapotát.
• Azoknál a gépeknél, amelyek akkucsomagja két eltérő feltöltöttségi szintű akkut tartalmaz, az akku feltöltöttségi állapotát jelző lámpa az alacsonyabb feltöltöttségi szinttel rendelkező akku állapotát fogja jelezni.

Az akkumulátor feltöltöttségi szintjét jelző mutató	Az akku állapota
Mind az öt zöld fényű LED ég (●●●●●).	Mindkét akku nagyon fel van töltve.
Két, három vagy négy zöld fényű LED ég.	A két akkuban még elegendő energia van. Minél több LED ég, az akkuk annál jobban fel vannak töltve.
Csak egy zöld fényű LED ég (●○○○○).	A legjobb esetben is, legalább az egyik akku feltöltöttségi szintje nagyon alacsony. Kérjük, ellenőrizze az akkucsomagot, majd töltse fel.
Egyetlen zöld fényű LED sem ég.	Minimum egy akku nincs megfelelően behelyezve vagy valamelyik akku hibás.
Az egyik LED kétszer villog egy ciklus alatt.	Minimum egy akku teljesen lemerült (kérjük, hivatkozzon az akku feltöltöttségi állapota című fejezetre), ezért kérjük, hogy használat vagy tárolás előtt mind-két akkut egyszerre töltse fel.
Az egyik LED háromszor villog egy ciklus alatt.	Használat közben minimum egy akku felhevült, ezért várja meg a lehülését/lehülésüket, mielőtt ismét folytatná a munkát.
Az egyik LED négyszer villog egy ciklus alatt.	A gép túlterhelt. Egy picit húzza el az elektromos szerszámot a fúvási övezetből, majd próbálja folytatni a megkezdett munkát.

AZ ESZKÖZ TISZTÍTÁSA

A szerszámot tisztítsa rendszeresen.

Figyelmeztetés! Vigyázzon, hogy a szerszám mindig száraz legyen. Soha ne permetezze vízzel.

• A szerszám tisztításához csak szappanos vizet és nedves ruhát használjon.
• Ne használjon semmilyen vegyi anyag tartalmú tisztítószert vagy oldószert, mert az súlyosan károsíthatja a műanyagot.
• A termékben önzsírzó csapágyak találhatóak, így ezeket nem szükséges zsírozni.

120120

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye

oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedönél.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Kijelenti, hogy a termék

Leírás Akkus fúvókészülék

Típus WG585E WG585E.9 (5 - készülék jelölése, azaz az akkus fúvókészülék)

Rendeltetés Fújás

Megfelel a következő irányelveknek,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC módosítva: 2005/88/EC

2000/14/EC módosítva: 2005/88/EC:

- Megfelelőség-ellenőrző eljárás a V függelék értelmében

• Mért hangerő-szint 96.5 dB (A)
• Garantált hangerő-szint 99 dB (A)

Az alábbi normáknak:

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

A műszaki dokumentáció összeállítására jogosult személy:

Név Marcel Filz

Cím Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

M a

2020/06/23

Allen Ding

Helyettes főmérnöke, Tesztelés és minősítés

Positec Technology (China) Co., Ltd.
