WG585E.9 - Foukač WORX - Bezplatný návod k obsluze

NÁVOD K OBSLUZE WG585E.9 WORX

Eredeti használati utasítás Instrucţiuni originale Původní návod k používání Pôvodný návod na použitie Izvirna navodila

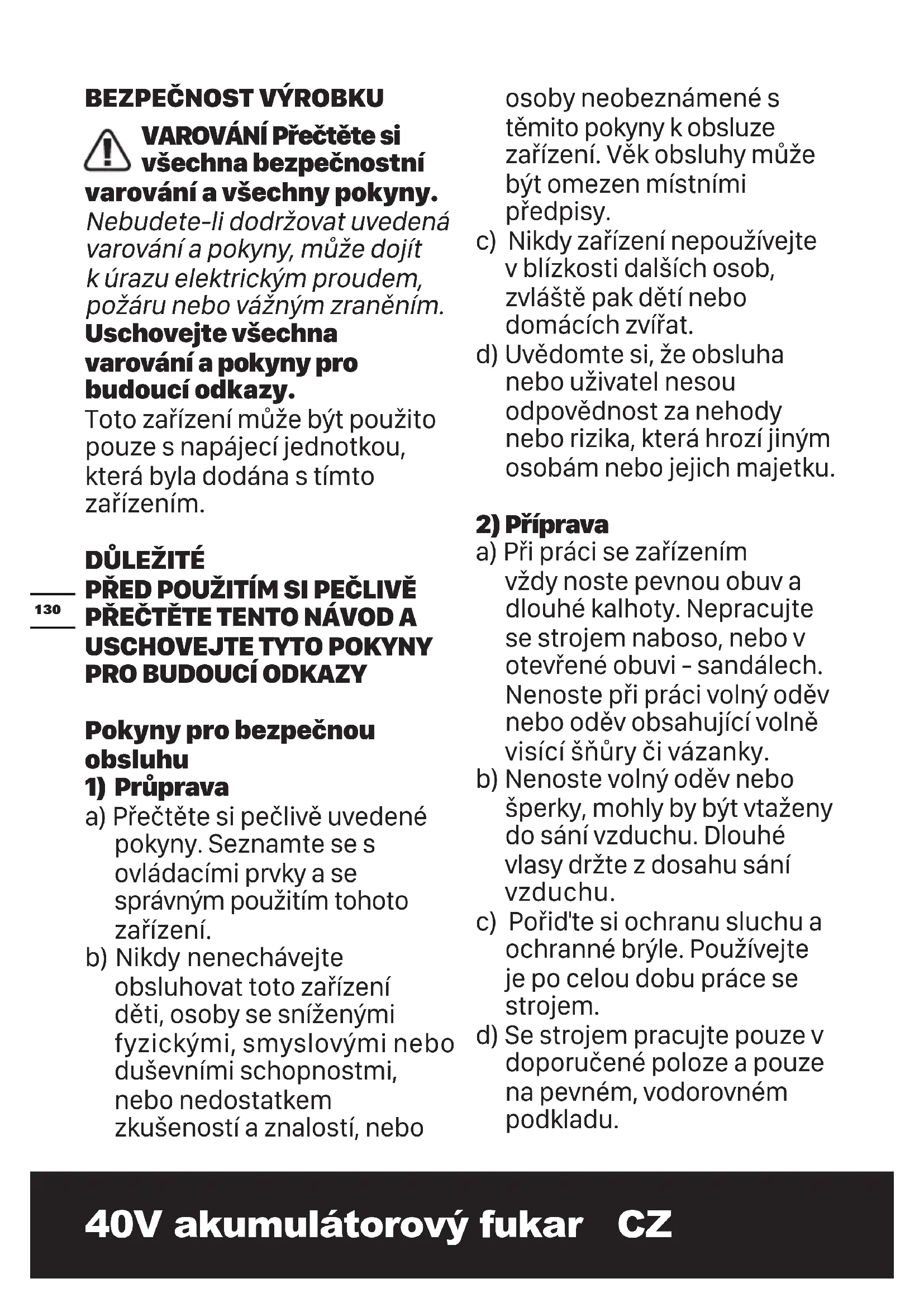

VAROVÁNÍ Přečtěte si všechna bezpečnostní varování a všechny pokyny. Nebudete-li dodržovat uvedená varování a pokyny, může dojít k úrazu elektrickým proudem, požáru nebo vážným zraněním. Uschovejte všechna varování a pokyny pro budoucí odkazy. Toto zařízení může být použito pouze s napájecí jednotkou, která byla dodána s tímto zařízením.

Pokyny pro bezpečnou obsluhu

a) Přečtěte si pečlivě uvedené pokyny. Seznamte se s ovládacími prvky a se správným použitím tohoto zařízení. b) Nikdy nenechávejte obsluhovat toto zařízení děti, osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo nedostatkem zkušeností a znalostí, nebo osoby neobeznámené s těmito pokyny k obsluze zařízení. Věk obsluhy může být omezen místními předpisy. c) Nikdy zařízení nepoužívejte v blízkosti dalších osob, zvláště pak dětí nebo domácích zvířat. d) Uvědomte si, že obsluha nebo uživatel nesou odpovědnost za nehody nebo rizika, která hrozí jiným osobám nebo jejich majetku.

a) Při práci se zařízením vždy noste pevnou obuv a dlouhé kalhoty. Nepracujte se strojem naboso, nebo v otevřené obuvi - sandálech. Nenoste při práci volný oděv nebo oděv obsahující volně visící šňůry či vázanky. b) Nenoste volný oděv nebo šperky, mohly by být vtaženy do sání vzduchu. Dlouhé vlasy držte z dosahu sání vzduchu. c) Pořiďte si ochranu sluchu a ochranné brýle. Používejte je po celou dobu práce se strojem. d) Se strojem pracujte pouze v doporučené poloze a pouze na pevném, vodorovném podkladu.131 40V akumulátorový fukar CZ e) Se strojem nepracujte na zpevněných nebo štěrkových podkladech, kde může dojít ke zranění odmrštěným materiálem. f) Před použitím vždy vizuálně zkontrolujte, zda jsou spojovací prvky bezpečně zajištěny, zda není kryt poškozen a zda jsou ochranné kryty a mřížky na svém místě. S ohledem na vyváženost opotřebené nebo poškozené součásti měňte v celých sestavách. Poškozené nebo nečitelné štítky vyměňte.

a) Před uvedením do provozu se ujistěte, zda je přiváděcí komora prázdná. b) Svoji tvář i tělo držte z dosahu přívodních otvorů. c) Zabraňte, aby se vaše ruce nebo jiné části těla či oděvu dostaly do přiváděcí komory, výstupní šachty nebo do blízkosti jakýchkoliv pohyblivých částí. d) Za všech okolností udržujte rovnováhu a správný postoj. Nepřetěžujte se. Při zavádění materiálu do stroje nestůjte nikdy výše, než je úroveň jeho základny. e) Při práci vždy stůjte mimo výfukovou oblast stroje. f) Pokud začne stroj vydávat neobvyklý zvuk, nebo se objeví vibrace, okamžitě vypněte napájení a počkejte, až se stroj zcela zastaví. Před opětovným uvedením do chodu vyjměte ze stroje akumulátorový blok a proveďte následující kroky:

i) zkontrolujte, zda není něco

ii) jakékoliv poškozené části

vyměňte nebo opravte;

iii) zkontrolujte, zda nejsou

některé části uvolněny a dotáhněte je. g) Zabraňte, aby se zpracovávaný materiál hromadil v místě výstupu; tím by se bránilo správnému odvodu, což by mělo za následek zpětný ráz materiálu v místě vstupního otvoru. h) Pokud dojde k zanesení stroje, odpojte napájecí zdroj a před vyčištěním a odstraněním úlomků ze stroje vyjměte akumulátor.

i) Nikdy nepracujte se

zařízením, pokud má vadné ochranné kryty nebo štíty. Nebo pokud nemá na svém místě upevněnu bezpečnostní výbavu. j) Napájecí zdroj udržujte v132 40V akumulátorový fukar CZ čistotě bez zanesených úlomků nebo jiných nečistot, aby se zabránilo jeho poškození nebo případnému vzniku požáru. k) Pokud je napájecí zdroj zapnut, stroj nepřenášejte. l) Zařízení vždy odpojte od napájení (např. vyjměte ze zařízení akumulátor). - kdykoliv stroj ponecháte bez dozoru, - před odstraněním nánosů blokujících průchod nebo před vyčištěním výstupní šachty, - Před kontrolou, čištěním a jakoukoli prací na stroji; m)Nepoužívejte zařízení za špatných povětrnostních podmínek, zvláště pak pokud hrozí nebezpečí bouřek.

a) Všechny matice, šrouby a spojovací prvky udržujte dotaženy, aby bylo zařízení v bezpečném provozním stavu; b) Opotřebené nebo poškozené díly vyměňte. c) Používejte pouze originální díly a příslušenství. d) Stroj skladujte na suchém místě mimo dosah dětí. e) Pokud je stroj zastaven kvůli údržbě, prohlídce nebo pro jeho uskladnění, nebo kvůli výměně příslušenství, vypněte napájecí zdroj, stroj odpojte od napájecího přívodu a ujistěte se, zda se všechny pohyblivé části zcela zastavily. Před provedením prohlídky, nastavení apod. ponechejte stroj vychladnout. Provádějte pečlivou údržbu stroje a udržujte jej v čistotě. f) Stroj skladujte na suchém místě mimo dosah dětí. g) Před uložením ponechejte stroj vždy vychladnout. h) Nikdy se nepokoušejte vyřadit funkci blokace ochranným krytem.

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články. b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte133 40V akumulátorový fukar CZ ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár. c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci. d) Nevystavujte baterii mechanickým rázům. e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření. f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření. g) Udržujte baterie čisté a suché. h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.

i) Baterie musí být před

použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení. j) Nenechávejte baterii nabíjet, nebude-li baterie použita. k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu. l) Baterie poskytuje nejvyšší výkon, je-li používána při běžné pokojové teplotě (20 °C ± 5 °C).

Při likvidaci baterií oddělte od sebe navzájem baterie s odlišnými elektrochemickými systémy. n) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností Worx. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.134 40V akumulátorový fukar CZ o) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením. p) Ukládejte baterie mimo dosah dětí. q) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy. r) Není-li zařízení používáno, vyjměte z něj baterii. s) Provádějte řádnou likvidaci baterie. t) V zařízení nekombinujte bateriové články různého data výroby, kapacity, velikosti nebo typu. u) Nevyjímejte baterii z originálního obalu dříve, než bude použita.

v) Dodržujte polaritu

vložených baterií plus (+) a mínus (-) a zajistěte používání baterií správným způsobem. SYMBOLY Přečtěte si návod k obsluze VAROVÁNÍ Používejte ochranné prostředky zraku Nevystavujte dešti Používejte ochranu sluchu Držte z dosahu okolních osob. Nebezpečí úrazu Nepotřebné elektrické přístroje by neměly být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce. Před výměnou příslušenství zajistěte, aby byla z nářadí vyjmuta baterie. Akumulátor Li-Ion. Tento výrobek byl označen symbolem „tříděný odpad“ pro všechny jednotlivé a složené akumulátory. Proto musí být s ohledem dopadu na životní prostředí po dosloužení recyklován nebo demontován. Akumulátory obsahují nebezpečné látky, proto mohou být nebezpečné pro životní prostředí a lidské zdraví. Nevystavujte ohni Akumulátory se mohou při nesprávném způsobu likvidace dostat do systému koloběhu vody, což může ohrozit vlastní ekosystém. Dosloužilé akumulátory nelikvidujte jako netříděný komunální odpad.135 40V akumulátorový fukar CZ SEZNAM KOMPONENT

• Ne všechno zobrazené nebo popisované příslušenství je součástí standardní dodávky. TECHNICKÉ ÚDAJE Typ WG585E WG585E.9 (5 - označení strojního zařízení, zástupce pro akumulátorové fukary) WG585E WG585E.9 Napětí 40 V Max. (2x20 V Max.)** Maximální objem vzduchu 1053 m

Maximální rychlosti vzduchu 266 km/h (Režim rychlosti) Typ baterie Li-Ion Kapacita baterie 4.0 Ah / Model nabíječky WA3883 / Parametry nabíječky Vstup: 100-240 V~ 50-60 Hz Výstup 1: 20 V

Doba nabíjení(Přibl.) Akumulátor:

Hmotnost stroje 2.9 kg 1.5 kg

• Napětí měřeno bez pracovního zatížení. Původní napětí baterie dosahuje maximálně 20 V. Jmenovité napětí je 18 V. *** Nabíjecí výstup 1 a výstup 2 označuje u nabíječky dva porty se stejným napětím a proudem.

INFORMACE TÝKAJÍCÍ SE

HLUČNOSTI Měřený akustický tlak L

Měřený akustický výkon L

Používejte ochranu sluchu.

INFORMACE TÝKAJÍCÍ SE

VIBRACÍ Typická naměřená hodnota vibrací a

Odchylka K = 1.5 m/s Deklarovaná celková hodnota vibrací může být použita pro vzájemné srovnání jednotlivých nářadí a rovněž může být použita k předběžnému stanovení doby práce. VAROVÁNÍ: Úroveň vibrací při aktuálním použití elektrického nářadí se může lišit od deklarované hodnoty v závislosti na způsobu, jakým je nářadí používáno, v závislosti na následujících příkladech a na jiných variantách toho, jak je nářadí používáno: Jak je nářadí používáno a jaké materiály budou řezány nebo vrtány. Nářadí musí být v dobrém stavu a musí být prováděna jeho řádná údržba. S nářadím musí být používáno správné příslušenství, a toto příslušenství musí být ostré a v dobrém stavu. Těsný úchop na rukojetích a kontrola, je-li vůbec použito antivibrační příslušenství. Toto nářadí může být použito pouze pro určené účely a podle těchto pokynů. Není-li toto nářadí používáno odpovídajícím způsobem, může způsobit syndrom nemoci způsobené působením vibrací na ruce a paže obsluhy. VAROVÁNÍ: Chcete-li být přesní, odhad doby působení vibrací v aktuálních podmínkách při použití tohoto nářadí by měl brát v úvahu také všechny části pracovního cyklu, jako jsou doby, kdy je nářadí vypnuto a kdy je v chodu ve volnoběžných otáčkách, ale ve skutečnosti neprovádí žádnou práci . Doba působení vibrací tak může být během celkové pracovní doby značně zkrácena. Pomozte minimalizovat dobu působení vibrací na obsluhu.136 40V akumulátorový fukar CZ VŽDY používejte ostré sekáče, vrtáky a nože. Provádějte údržbu tohoto nářadí podle těchto pokynů a zajistěte jeho řádné mazání (je-li to vhodné). Musíte-li toto nářadí používat pravidelně, investujte do antivibračního příslušenství. Vypracujte si svůj plán práce, abyste působení vysokých vibrací tohoto nářadí rozdělily do několika dnů.

WG585E WG585E.9 Baterie (WA3014) 2 / Nabíječka (WA3883) 1 / Doporučujeme vám, abyste zakoupili příslušenství ve stejném obchodě, ve kterém jste zakoupili i vaše nářadí. Další podrobnosti naleznete na obalu příslušenství. Personál prodejny vám může pomoci a také vám může poskytnout užitečnou radu. OBSLUHU

Fukar je vhodný pro vyfukování nečistot. Není určen pro vnitřní použití ani péči o srst zvířat.

POSTUP OBR. SESTAVENÍ Nabíjení baterie POZNÁMKA:

• Akumulátor NENÍ NABITÝ a před používáním je nezbytné jej nabít.

• Oba akumulátory dobíjejte na plnou kapacitu vždy současně. Další informace naleznete v návodu pro model. VAROVÁNÍ! Tato nabíječka a akumulátor jsou speciálně zkonstruovány pro vzájemné používání – nezkoušejte používat jiná zařízení. Vždy zabraňte vniknutí kovových předmětů do nabíječky nebo kontaktu kovových předmětů s póly akumulátoru, což by mohlo způsobit elektrickou závadu i úraz. Viz Obr.

Vyjmutí nebo vložení baterie POZNÁMKA:

• Toto nářadí lze provozovat pouze se dvěma instalovanými akumulátory. Používejte vždy dva shodné typy akumulátorů a nabíjejte je současně.

• Pokud používáte dva akumulátory s různým výkonem stroj poběží pouze na úroveň nejméně nabité baterie Viz Obr. B, C Kontrolka akumulátor Podrobné informace naleznete v části STAV

DŮLEŽITÉ: Svítí-li pouze jedna kontrolka, vaše baterie je téměř vybitá, a to i v případě, mohou-li nůžky na živé ploty ještě stále provádět stříhání živého plotu. Pokračování v práci s tímto nářadím, je-li baterie v téměř vybitém stavu, může zkrátit provozní životnost a výkon vaší baterie. Pokud nesvítí žádná kontrolka, nejméně jeden akumulátor není plně nasazen, nebo je vadný. Zkontrolujte Prosím, zda jsou oba akumulátory usazena ve správné poloze. Viz Obr. D SESTAVENÍ Režim rychlosti vzduchu POZNÁMKA Výtlačný ventilátor je ve výchozím nastavení v režimu rychlosti proudu vzduchu. POZNÁMKA Výtlačný ventilátor má dva pracovní režimy: režim rychlosti proudu vzduchu a režim objemu vzduchu. Chcete-li změnit režimy, stiskněte tlačítko pro uvolnění trysky a posuňte směrem dozadu pro režim rychlosti proudu vzduchu. Posunutím vpřed zobrazíte režim objemu vzduchu. Vyberte si vhodný model podle vaší práce: - REŽIM RYCHGLÉHO VZDUCHU poskytuje vysokou rychlost, koncentrovaný průtok vzduchu kvůli zametení menších oblastí, čištění nečistot z trávy nebo uvolnění těžkých nebo mokrých listů. - REŽIM OBJEMU VZDUCHU poskytuje vysoký objem hmotnostního průtoku k pokrytí větší oblasti nebo tvrdých povrchů. Viz Obr. E Režim objemu vzduchu Viz Obr. F, G OBSLUHU Spuštění/Zastavení VAROVÁNÍ! Po vypnutí zařízení ještě několik sekund běží. Před odložením zařízení počkejte, až se motor zcela zastaví. Viz Obr. H137 40V akumulátorový fukar CZ Nastavení rychlosti foukání/objemu vzduchu pomocí 2-stupňového spínače

-Při používání přístroje držte trubici fukaru asi 8‘‘ nad zemí. Provádějte pohyb ze strany na stranu jako při zametání. - Po nafoukání nečistot/listů na hromádku lze tuto hromádku snadno zlikvidovat. UPOZORNĚNÍ! -Neodfukujte tvrdé předměty, jako jsou hřebíky, šrouby nebo kamení. -Neprovozujte foukač v blízkosti okolo stojících osob nebo domácích zvířat. -Zvýšenou opatrnost věnujte při foukání listí ze schodů nebo jiných stísněných míst. -Používejte bezpečnostní brýle nebo jinou vhodnou ochranu zraku, dlouhé kalhoty a obuv. Viz Obr. I1, I2 Turbo tlačítko pro zvýšení výkonu POZNÁMKA:

• Turbo tlačítko pro zvýšení výkonu může výrazně zvýšit proud vzduchu a může tak být použito k čištění hrubých nebo vlhkých nečistot.

• Nejprve zapněte ventilátor a regulátorem zvolte úroveň otáček (jakoukoliv rychlost od I do III), poté stiskněte a přidržte tlačítko turbo. Uvolněte tlačítko turbo, ventilátor se vrátí na dříve zvolenou úroveň otáček. Viz Obr. J STAVOVÉ LED AKUMULÁTORU (Viz Obr. D)

• Před spuštěním nebo po použití stiskněte tlačítko umístěné na přístroji vedle kontrolky napájení, abyste zkontrolovali kapacitu akumulátoru.

• Během provozu je kapacita akumulátoru automaticky zobrazena na indikátoru výkonu akumulátoru. Indikátor neustále snímá a zobrazuje stav akumulátoru následujícím způsobem.

• U zařízení se 2 akumulátory s různým výkonem indikuje kontrolka napájení stav spodního akumulátoru. Indikátor stavu nabití akumulátoru Stav akumulátoru Svítí pět zelených kontrolek (

Dva akumulátory jsou plně nabité. Svítí dvě, tři nebo čtyři zelené kontrolky. Dva akumulátory jsou ještě částečně nabité. Čím více zelených kontrolek svítí, tím je vyšší zbývající kapacita nabití. Svítí pouze jedna zelená kontrolka

Úroveň nabití nejméně jednoho akumulátoru je velmi nízká. Zkontrolujte akumulátor a dobijte jej. Nesvítí žádná kontrolka. Nejméně jeden akumulátor není plně nasazen, nebo je vadný . Bliká pouze jedna kontrolka dvakrát za sebou. Nejméně jeden akumulátor je téměř vybitý (viz indikátor stavu nabití akumulátoru). Před opětovným použitím, nebo před uskladněním nabijte současně oba akumulátory. Bliká pouze jedna kontrolka třikrát za sebou. Nejméně jeden akumulátor je příliš zahřátý. Před opětovným spuštěním zařízení počkejte, až vychladne. Bliká pouze jedna kontrolka čtyřikrát za sebou. Nářadí je přetíženo. Foukač na listí odstraňte z místa záběru a poté opět pokračujte v odfukování.

Přístroj pravidelně čistěte. Varování! Udržujte výrobek v suchu. Za žádných okolností na něj nestříkejte vodu. - K čištění přístroje použijte pouze mýdlový roztok a vlhký hadřík. - Nepoužívejte žádný druh mycího prostředku, čisticího prostředku nebo rozpouštědla s obsahem chemických látek, které by mohly vážně poškodit plasty. - Přístroj používá samomazná ložiska, takže není třeba provádět mazání.

PROSTŘEDÍ Nepotřebné elektrické přístroje by neměly být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

My, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany tímto prohlašujeme, že výrobek Popis Akumulátorový fukar Typ WG585E WG585E.9 (5 - označení strojního zařízení, zástupce pro akumulátorové fukary) Funkce Vyfukování splňuje požadavky následujících směrnic, 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863138 9DNXPXOiWRURYìI~NDĀ 6. 2000/14/EC upravená směrnicí 2005/88/EC 2000/14/EC upravená směrnicí 2005/88/EC: - Postup posuzování shody podle Dodatek V - Měřená úroveň akustického výkonu 96.5 dB (A) - Deklarovaná zaručená úroveň akustického výkonu 99 dB (A) Použité normy, EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 Osoba odpovídající za vytvoření technické dokumentace, Jméno Marcel Filz Adresa Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2020/11/03 Allen Ding Zástupce vrchní konstrukční kanceláře, Testování & Certifikace Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

i) Nikdy nepracujte so

• Turbo tlačítko pro zvýšení výkonu může výrazně zvýšit proud vzduchu a může tak být použito k čištění hrubých nebo vlhkých nečistot. Nejprve zapněte ventilátor a regulátorem zvolte úroveň otáček (jakoukoliv rychlost od I do III), poté stiskněte a přidržte tlačítko turbo. Uvolněte tlačítko turbo, ventilátor se vrátí na dříve zvolenou úroveň otáček. Viz Obr. J ALTERNÁTOR - STAVOVÉ LED KONTROLKY (Pozrite Obr. D)
