BRUKSANVISNING WG585E.9 WORX

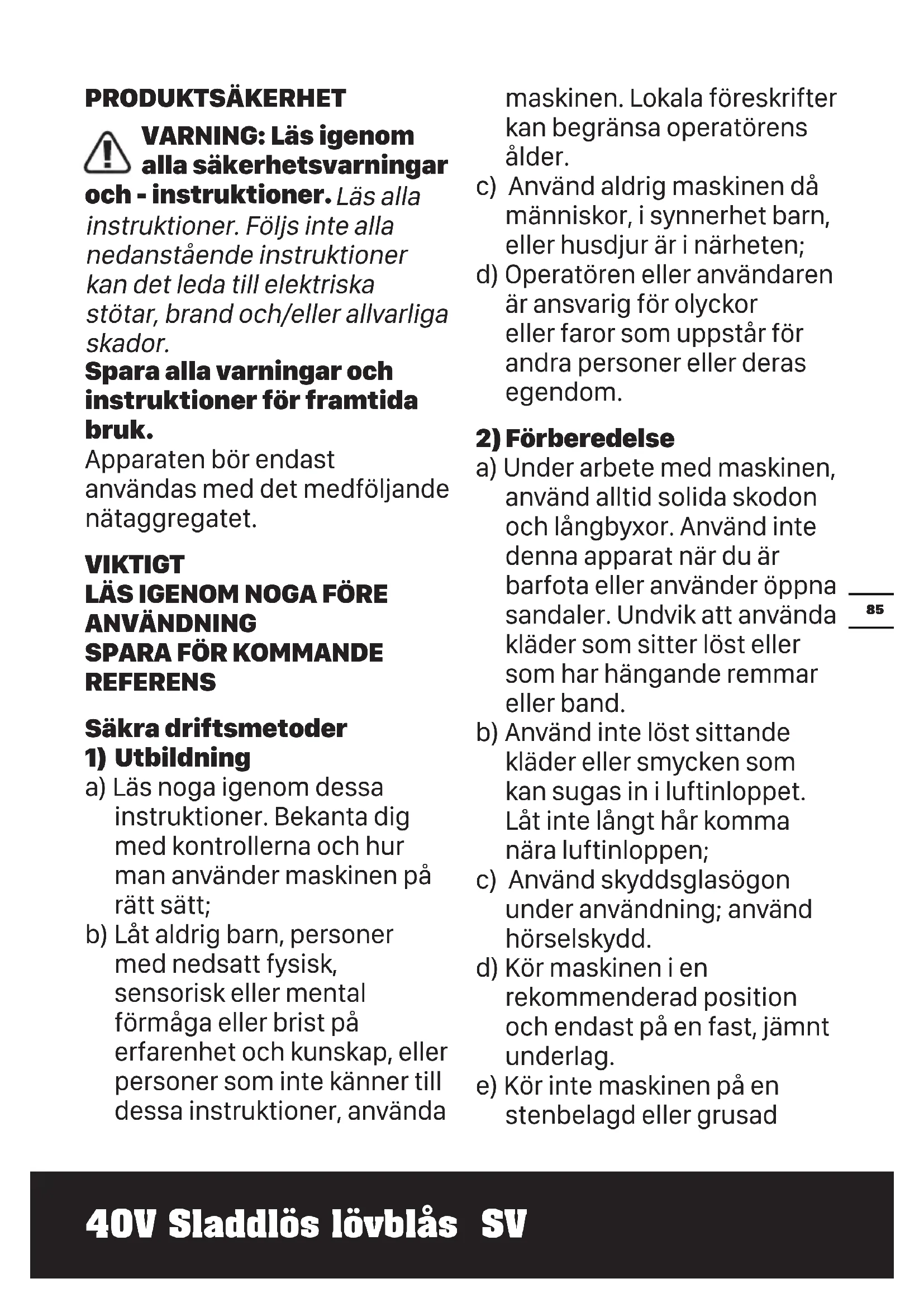

WARNING: Läs igenom alla säkerhetsvarningar

och - instruktioner. Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

Apparaten bör endast användas med det medföljande nätaggregatet.

VIKTIGT LÄS IGENOM NOGA FÖRE ANVÄNDNING SPARA FÖR KOMMANDE REFERENS

Säkra driftsmetoder 1) Utbildning

a) Läs noga igenom dessa instruktioner. Bekanta dig med kontrollerna och hur man använder maskinen på rätt sätt;
b) Låt aldrig barn, personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, eller personer som inte känner till dessa instruktioner, använda

maskinen. Lokala föreskrifter kan begränsa operatörens ålder.

c) Använd aldrig maskinen då människor, i synnerhet barn, eller husdjur är i närheten;
d) Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom.

2) Förberedelse

a) Under arbete med maskinen, använd alltid solida skodon och långbyxor. Använd inte denna apparat när du är barfota eller använder öppna sandaler. Undvik att använda kläder som sitter löst eller som har hängande remmar eller band.
b) Använd inte löst sittande kläder eller smycken som kan sugas in i luftinloppet. Låt inte långt här komma nära luftinloppen;
c) Använd skyddsglasögon under användning; använd hörselskydd.
d) Kör maskinen i en rekommenderad position och endast på en fast, jämnt underlag.
e) Kör inte maskinen på en stenbelagd eller grusad

yta där utlagt material kan orsaka skada.

f) Inspektera alltid maskinen visuellt innan användning, för att se till att fästanordningar är säkrade, att käpan är oskadad och att skydd och skärmar sitter på plats. Byt ut slitna eller skadade komponenter i uppsättningarna för att bevara balansen. Byt ut skadade eller oläsliga etiketter.

3) Drift

a) Innan du startar maskinen, säkerställ att matarkammaren är tom.
b) Håll ditt ansikte och din kropp borta från mataröppningen.
c) Låt inte händer eller en annan kroppsdel eller kläder komma i kontakt med insidan av matarkammaren, utmatningsrännan eller i närheten av någon rörlig del.
d) Håll god balans och fotfäste i alla lägen. Översträck dig inte. Stå aldrig på en högre nivå än basen av maskinen när du matar in material i den.
e) Stå inte i vägen för utsläppszonen när du kör

maskinen.

f) Om maskinen skulle börja ge ifrån sig ovanliga ljud eller vibrationer, stäng omedelbart av strömkällan och låt maskinen stanna. Ta bort batteripaket från maskinen och vidta följande åtgärder innan du startar om och kör maskinen:

i) Inspektera för skada.;
ii) Ersätt eller reparera eventuella skadade delar;
iii) Kontrollera och dra åt eventuella lösa delar.
g) Låt inte bearbetat material byggas upp i utsläppszonen; detta kan förhindra ordentligt utsläpp och resultera i rekyl av material genom mataröppningen.
h) Om maskinen blir igensatt, stäng av strömmen och ta bort batteripaketetfrån maskinen innan du rensar bort skräp.
i) Använd aldrig maskinen med trasiga skydd eller skärmar, eller utan säkerhetsanordningar.
j) Håll strömkällan fri från skräp och andra ansamlingar för att förhindra skador på strömkällan eller möjlig brand.
k) Transportera inte denna

maskin medan strömmen är på.

I) Koppla alltid bort maskinen från strömkällan (ta t.ex. bort batteripacketet från maskinen)
- närhelst du går ifrån maskinen;
- innan du rensar en tilltäppning;
- innan kontroll, rengöring eller underhåll på maskinen;
m) Undvik att använda maskinen under dåliga väderförhållanden, särskilt vid risk för blixtnedslag.

4) Underhåll och förvaring

a) Se till att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att maskinen är driftsäker.

b) Byt ut slitna eller skadade delar.

c) Använd endast originalreservdelar och tillbehör.

d) Förvara maskinen på en torr plats, utom räckhåll för barn.

e) När maskinen stoppas, p.g.a. service, kontroll, lagring eller för att byta tillbehör, stäng av strömkällan, koppla bort maskinen från strömförsörjningen och säkerställ att alla delar som

rör sig har stannat helt och hållet. Låt maskinen svalna innan du utför kontroller, justeringar etc. Vårda maskinen och håll den ren.

f) Förvara maskinen på en torr plats, utom räckhåll för barn.
g) Låt alltid gräsklipparen svalna innan du ställer undan den.
h) Försök aldrig att "köra över" spärranordningen på skyddet.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.

d) Utsätt inte batteriet för mekanisk chock.

e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.

g) Håll batteriet rent och torrt.

h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

j) Låt inte batteriet stå på laddning när det inte används.

k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5

°C).

m)När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.

n) Ladda endast med laddare av varumärket Worx. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.

En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri.

o) Använd inte ett batteri som inte är avsett för användning med det här verktyget.

p) Håll batteriet borta från barn.

q) Behåll den ursprungliga bruksanvisningen för framtida användning.

r) Plocka ur batteriet från verktyget då det inte används.

s) Kassera batteriet på rätt sätt.

t) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.

u) Avlägsna inte batteriet från originalförpackningen

tills det är nödvändigt för användningen.

v) Observera plus (+) och minus (-) märkningen på batteriet och säkerställa korrekt användning.

SYMBOLER

	Läs bruksanvisningen
	Varning
	Använd skyddsglasögon
	Utsätt inte för regn
	Använd hörselskydd
	Håll kringstående undan.
	Varning för fara
	Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

	Se till att batteriet tas bort innan byte av tillbehör.
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Får ej uppeldas
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.

KOMPONENTER

1. MUNSTYCKE FÖR VARIABEL LUFTKONTROLL

2. BLÅSRÖR

3. TURBOKNAPP FÖR EXTRA KRAFT

4. TILL/FRÅN-STRÖMBRYTAREN

5. HANDTAG

6. KNAPPAR FÖR LÖSGÖRANDE AV BATTERIPACKEN *

7. BATTERIPAKET *

8. MOTORHUS

9. MUNSTYCKE UTLÖSNINGSKNAPP

10. STRÖMINDIKATOR (SE FIG. D)

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

TEKNISKA DATA

Typ WG585E WG585E.9 (5 - maskinbeteckning, representativt för den sladdlösa lövblåsaren)

**Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V. *** Med Laddare utgång 1 och utgång 2 menas två kontakter med samma utgångsstryka och ström.

	WG585E WG585E.9
Spänning 40 V	=== Max. (2x20 V Max.) **
Max. luftvolym	1053 m3/h(Luftvolymläge)
Högsta lufthastigheten	266 km/h(Lufthastighetsläge)
Batterityp Lithium-Ion
Batterikapacitet 4.0 Ah /
Laddarmodell WA3883 /
Laddningsmärkdata	Inmatning: 100-240 V~50-60 HzUtmatning 1: 20 V=2.0 A ***Utmatning 2: 20 V=2.0 A ***	/
Laddningstid (Ungefär.)Batteripaket:4.0 Ah (1 pc)4.0 Ah (2 pcs)	1 hr2 hrs	/
Maskinens vikt 2.9 kg 1.5 kg

BULLERINFORMATION

Uppmätt ljudtryck L	_pA = 86.7 dB(A)
K_pA	3.0 dB(A)
Uppmätt ljudstyrka L	_wA = 96.5 dB(A)
K_wA	3.0 dB(A)

Använd hörselskydd.

VIBRATIONSINFORMATION

Typisk uppmätt vibrering a

_h < 2.5m/s^2

Osäkerhet K = 1.5m/s²

Det deklarerade totala vibrationsvärdet kan användas för att jämföra ett verktyg med ett annat och det kan också användas för preliminär bedömning av exponering.

WARNING: Vibrationsemissionsvärdet vid

användning av maskinverktyg kan skilja sig åt från

det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget

används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en

beräkning av exponeringsnivån under verkliga

förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

TILLBEHÖR

	WG585E	WG585E.9
Batteripaket (WA3014)	2	/
Laddare (WA3883)	1	/

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

HANTERING

ÄNDAMÅLSEN LIG ANVÄNDNING

Blåsaren är avsedd för att blåsa skräp. Den är inte avsedd att användas inomhus eller för djurtrimning.

MONTERING & HANTERING

AKTIVITET	BILD
INNAN ENHETEN TAS I BRUK
Laddning av batteripaketetOBS:• Ditt batteripaket är OLADDAT och du måste ladda det en gang innan användning.• Ladda alltid helt de två batterierna samtidigt. Mer information finns i bruksanvisningen till laddaren.[IMAGE]VARNING! Laddaren och batteripaketet är särskilt konstruerade för att fungera tillsammans. Använd inget annat batteripaket eller någon annan laddare. Se till att inga metallföremål kommer in i laddaren eller batteripaketet. Det kan orsaka elektriska fel som kan medföra fara.	Se Fig. A1
Kontroll av batteriets laddningstillståndOBS: Figur A2 gäller endast batteripack med batterilampor.	Se Fig. A2
Ta bort eller sätta i batteripaketetOBS:• Det här verktyget kräver 2 batterier. Var god använd alltid samma två batterier och ladda de två batterierna samtidigt.• När du använder två batterier med olika strömstyrkor, maskinen körs bara till nivån för det lågsta laddade batteriet.	Se Fig.B, C
StrömindikatorSe avsnittet BATTERISTATUSVIKTIGTNär endast en grön lampan lyser är ditt batteri alltför urladdat även om klipparen fortfarande klarar av att klipp gräs. Om du fortsätter att använda din gräsklippare med batteriet i denna urladdade kondition kan det reducera batteriets livslängd om dess prestanda.Om ingen lampa är tänd är minst ett batteri fel isatt eller defekt. var god dubbelkolla att batterierna är helt fastsatta på plats.	Se Fig. D
MONTERING

LufthastighetslägeNOTERA: Fläkten är i lufthastighetsläge för standardmontering.NOTERA: Fläkten har två arbetslägen: lufthastighetsläge och luftvolymläge. För att ändra lägen, tryck ner munstycksutlösningsknappen och skjut bakåt för lufthastighetsläge. Skjut framåt för luftvolymläge.Välj ett lämpligt läge efter ditt arbete:- LUFTHASTIGHETSLÄGE ger en hög hastighet av koncentrerat luftflöde för att sopa rent mindre områden, rensa skräp ur gräset, eller lossa på tunga eller våta löv.- LUFTHASTIGHETSLÄGE ger en hög volym av massivt luftflöde för att täcka ett större område eller hårda ytor.	Se Fig. E
Luftvolymläge	Se Fig. F, G
HANTERING
START OCH STOPP[IMAGE]VARNING! Verktyget fortsätter att gå i några sekunder efter att det stängts av.Låt motorn stanna helt och hålllet innan verktyget sätts ned.	Se Fig. H
Justera blåshastigheten / luftvolymen med 2 växlarANVÄNDARRÅD- Håll blåsröret ungefär 8" over marken vid användning.Rör den i en svepande rörelse från sida till sida.- När skräpet/löven blåsts ihop i en hög är det enkelt att göra sig av med högen.![IMAGE]FÖRSIKTIGHET!- Blås inte hårda föremål som spikar, bultar eller stenar.- Använd inte lövblåsaren nära åskådare eller husdjur.- Var extra försiktig vid rengöring av trappor eller andra trånga utrymmen.- Använd säkerhetsglasögon eller annan lämplig ögonskyddsutrustning, långbyxor och skor.	Se Fig. I1, I2
Turboknapp för extra kraftOBS:- Turboknappen för extra kraft kan öka luftflödet avsevärt och kan användas vid röjning av tungt eller vått avfall.- Starta först på lövblåsaren och välj hastighetsreglering (vilken hastighet som helst mellan I och III), tryck sedan på turboknappen och håll den intryckt. Släpp turboknappen och lövblåsaren återgår till den tidigare valda hastigheten.	Se Fig. J

BATTERI STATUS LED (Se Fig. D)

• Innan användning eller efter användning trycker du på knappen bredvid strömindikatorlampan på maskinen för att kontrollera batterikapaciteten.
• Under drift kommer batterikapaciteten automatiskt att indikeras av batteriindikatorn. Indikatorn känner av och visar batterietnivån enligt följande.
• För maskiner med 2 batterier som har olika strömstyrkor, visar strömindikatorlampan batteriets tillstånd för den nedre av de två batterierna.

Batteristatus Batteri	itillstånd
Fem gröna lampor (■) ▶□□□	Hög batterinivå.
Två, tre eller fyra gröna lampor lyser.	Medelhög batterinivå. Ju fler lampor som lyser, desto högre är batterinivån.
Endast en grön lampa (■□□□□□) lyser.	Batterinivån på minst en av batterisatserna är mycket låg. Kontrollera och ladda batteriet.
Inga lampor lyser.	Minst ett batteri är fel isatt eller defekt.
Endast en lampa blinkar två gånger per cykel.	Minst ett batteri är urladdat (se batteriladdningstillstånd), ladda de två batterierna minst en gång innan maskinen används igen eller förvaras.
Endast en lampa blinkar tre gånger per cykel.	Minst ett batteri är hett. Låt dem svalna innan du startar maskinen igen.
Endast en lampa blinkar fyra gånger per cykel.	Maskinen är överbelastad. Avlägsna maskinen från arbetsområdet och försök igen.

RENGÖR VERKTYGET

Rengör verktyget regelbundet.

Varning! Håll produkten torr. Spruta under inga omständigheter vatten på det.

• Rengör endast med mildtvållösning och en fuktig trasa.
• Använd inga tvättmedel, rengöringsmedel eller lösningsmedel som kan innehålla kemikalier som kan skada plasten.
• Produkten använder självsmörjande lager så ingen smörjning krävs.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala

myndigheter eller återförsäljare för återvinningsråd.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning Sladdlös lövblås

Typ WG585E WG585E.9 (5 - maskinbeteckning, representativt för den sladdlösa lövblåsaren)

Funktion Blåsa

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga V

- Uppmätt bullernivå 96.5 dB (A)

- Deklarerad garanterad bullernivå 99 dB (A)

Standarder överensstämmer med,

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

M A

2020/11/03

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd.
