BRUKSANVISNING WG585E.9 WORX

Gem alle advarsler og instruktioner for fremtidig reference.

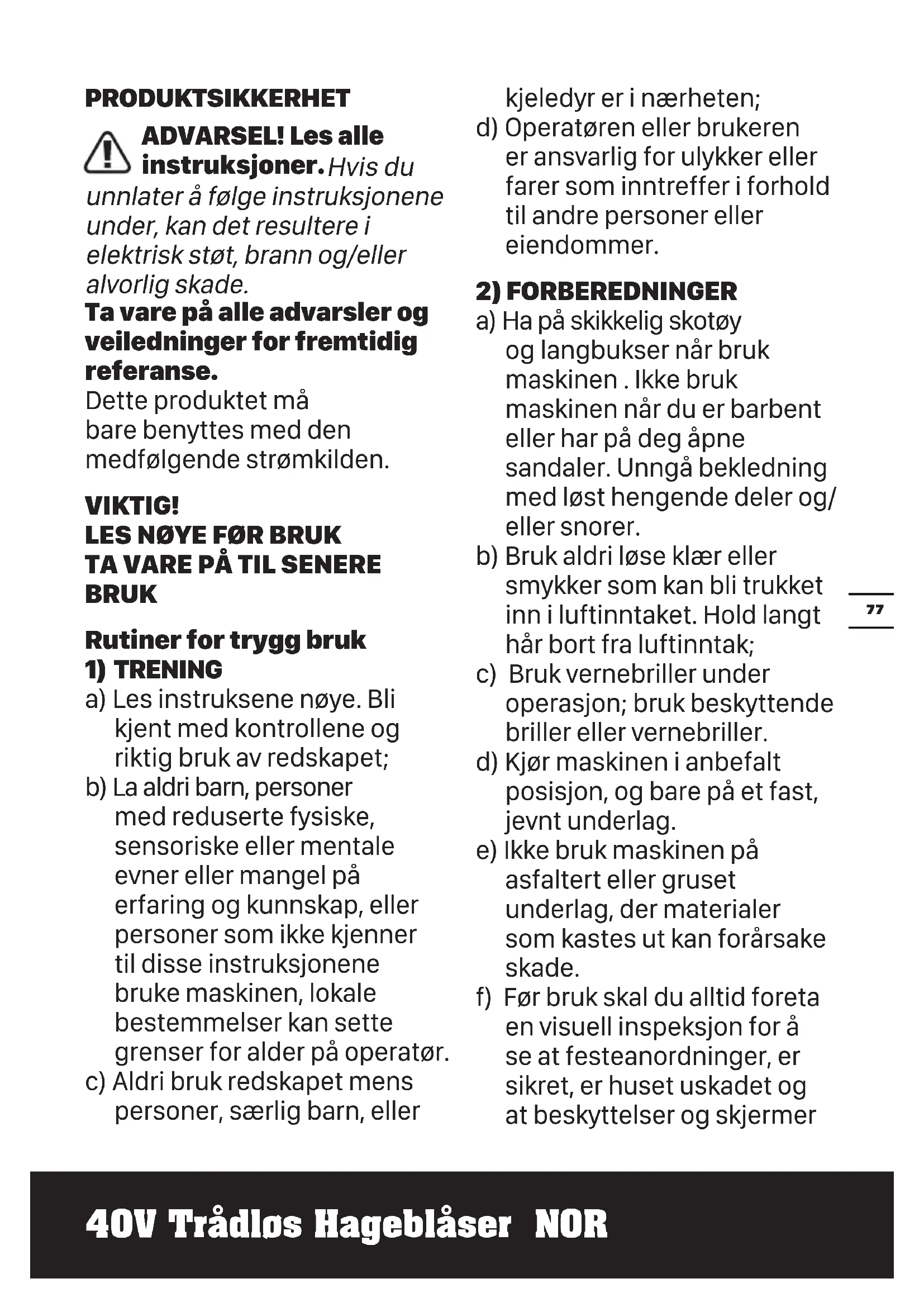

ADVARSEL! Les alle instruksjoner. Hvis du

unnlater å følge instruksjonene under, kan det resultere i elektrisk støt, brann og/eller alvorlig skade.

Ta vare på alle advarsler og veiledninger for fremtidig referanse.

a) Les instruksene nøye. Bli kjent med kontrollene og riktig bruk av redskapet;
b) La aldri barn, personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, eller personer som ikke kjenner til disse instruksjonene bruke maskinen, lokale bestemmelser kan sette grenser for alder på operatør.
c) Aldri bruk redskapet mens personer, særlig barn, eller

kjeledyr er i nærheten;

d) Operatøren eller brukeren er ansvarlig for ulykker eller farer som inntreffer i forhold til andre personer eller eiendommer.

2) FORBEREDNINGER

a) Ha på skikkelig skotøy og langbukser når bruk maskinen. Ikke bruk maskinen når du er barbent eller har på deg åpne sandaler. Unngå bekledning med løst hengende deler og/eller snorer.
b) Bruk aldri løse klær eller smykker som kan bli trukket inn i luftinntaket. Hold langt hår bort fra luftinntak;
c) Bruk vernebriller under operasjon; bruk beskyttende briller eller vernebriller.
d) Kjør maskinen i anbefalt posisjon, og bare på et fast, jevnt underlag.
e) Ikke bruk maskinen på asfaltert eller gruset underlag, der materialer som kastes ut kan forårsake skade.
f) Før bruk skal du alltid foreta en visuell inspeksjon for å se at festeanordninger, er sikret, er huset uskadet og at beskyttelser og skjermer

er på plass. For å beholde balansen bør slitte eller ødelagte komponenter byttes i hele sett. Skift ut skadde eller uleselige merker.

3) OPERASJON

a) Forsikre at matekammeret er tomt før du starter maskinen.
b) Hold ansiktet og kroppen unna mateåpningen.
c) Ikke la klærne, hendene, eller andre kroppsdeler komme inn i matekammeret, utkastingssjakten, eller i nærheten av noen bevegelige deler.
d) Sørg for god balanse og godt fotfeste til enhver tid. Ikke strekk deg over. Stå aldri på et høyere nivå enn maskinbasen, när det mates materialet inn i den.
e) Står alltid klar av utkastsonen när du bruker denne maskinen.
f) Hvis maskinen skulle begynne å lage uvanlig støy eller vibrasjoner, slå straks av strømmen og la maskinen stoppe. Fjern batteripakken fra maskinen og gjør følgende før du starter og bruke maskinen igjen:
i) inspiser for skader;

ii) Bytt ut eller reparer ødelagte deler;
iii) Sjekk og stram til løse deler.

g) Ikke la behandlet materiale bygge seg opp i utkastsonen. Dette kan hindre riktig tømming, og kan føre til tilbakeslag av materiale gjennom mateåpningen.

h) Hvis maskinen blir tett, steng av strømkilden og fjern batteripakken fra maskinen før du rengjør den for avfall.

i) Aldri bruk redskapet med defektive vern eller skjermer, uten sikkerhetstilbehør.

j) Hold strømkilden ren for avfall og andre ansamlinger, for å hindre skade på strømkilden eller at det oppstår brann.

- før noe som blokkerer fjernes.

- før du kontrollerer, renser eller reparerer med redskapet;

m) Unngå å bruke maskinen i dårlige værforhold, spesielt

når det er fare for lynnedslag.

a) Sørg for at alle muttere, bolter og skruer sitter stramt for og for at redskapet er trygt og rede for bruk.
b) Erstatt slitte eller skadde deler.
c) Bruk kun ekte erstatningsdeler og tilbehør.
d) Oppbevar maskinen på et tørt sted, som er utilgjengelig for barn.
e) Når maskinen stoppes for vedlikehold, inspeksjon, lagring, eller for å endre et tilbehør, må du slå av strømkilden, koble maskinen fra strømnettet, og sørge for at alle bevegelige deler stanset helt. La maskinen avkjøles før du gjør noen undersøkelser, justeringer osv. Behandle maskinen med forsiktighet og hold den ren.
f) Oppbevar maskinen på et tørt sted, som er utilgjengelig for barn.
g) Kjøle seg ned før lagring.
h) Forsøk aldri å omgå låsefunksjonen på beskyttelsen.

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke løst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander.

Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.

c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask

området med rikelige mengder vann og oppsøk medisinsk hjelp.

f) Søk medisinsk hjelp umiddelbart hvis en celle eller batteripakke har blitt svelget.

g) Hold batteripakken ren og tørr.

h) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.

i) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.

j) Ikke ha batteripakken til ladning når den ikke er i bruk.

k) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse.

I) Batteripakken gir best ytelse när den oppbevares i normal romtemperatur (20 °C ± 5 °C).

m)Når du kaster en batteripakke, hold batterier fra forskjellige elektrokjemiske systemer adskilt fra hverandre.

n) Bruk kun batterilader spesifisert av Worx. Bruk ikke andre ladere enn de som er levert for bruk med utstyret. En type lader som er egnet for en type batteripakke kan skape brannfare hvis den brukes med en annen type batterier.

o) Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.

p) Hold batteripakken utenfor barns rekkevidde.

q) Ta vare på den originale bruksanvisningen for fremtidig bruk

r) Ta ut batteriene fra utstyret når det ikke er i bruk.

s) Kvitt deg med produktet på forsvarlig måte.

t) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.

u) Ikke fjern batteripakken fra originalemballasjen før den trengs.

v) Vær oppmerksom på pluss (+) og minus (-) merkene på batteriet for å sikre riktig bruk.

SYMBOLER

	Les instruksjonsveiledningen
	Advarsel
	Bruk vernebriller
	Skal ikke utsettes for regn.
	Bruk hørselsvern
	Hold tilskuere og barn på avstand
	Varsling av fare
	Avfall etter elektriske produktermå ikke legges sammen medhusholdningsavfall. Vennligst resirkuleravfallet der dette finnes. Undersøkhos de lokale myndighetene eller endetaljist for resirkuleringsråd.
	Fjern batteriet fra strømtilkoblingen førdu utfører noen justeringer, service ellervedlikehold.
	Litiumionbatteri Som er merket medsymbolene knyttet til "separat samling"av alle batteripakker og batteripakker.Det blir deretter resirkulert eller fjernetfor å redusere miljøbelastningen.Batteripakken kan være skadelig formiljøet og menneskers helse fordi detinneholder skadelige stoffer.

Ikke brenn

Batterier kan ende opp i vann hvis de ikke kastes på riktig måte, som kan være farlig for økosystemet. Ikke kast brukte batterier som usortert husholdningsavfall.

KOMPONENTLISTE

1. VARIABEL LUFTKONTROLL-DYSE

2. BLÅSER R∅R

3. TURBOKNAPP FOR EFFEKTFORSTERKING

4. PÅ/AV-BRYTER

5. HÅNDTAG

6. BATTERIPAKKE UTL∅SERKNAPPER *

7. BATTERIPAKKE *

8. MOTORHUS

9. DYSE SLIPP KNAPPEN

10. STR∅MINDIKATORLAMPE (SE FIGUR.D)

* Ikke alt illustrert eller beskrevet tilbehør inngår i leveransen.

** Spenning målt uten belastning. Batterispenningen när maksimum 20 V ved oppstart. Merkespenningen er 18 V.
*** Ladeutgang 1 og utgang 2 betyr to utganger med samme utgangsspenning og strømstyrke.
TEKNISKE DATA
Type WG585E WG585E.9 (5 - betegner maskin, representerer Batteridrevet blåser)

	WG585E WG585E.9
Merkespenning 40 V	Max. (2x20 V Max.)**
Maks luftvolum	1053 m^3 /h(Luftvolummodus)
Maksimallufthastighet	266 km/h(Lufthastighet Modus)
Batteri type Lithium-Ion
Batterikapasitet 4.0 Ah /
Lade Modell WA383 /
Lade vurdering	Inngang: 100-240 V~50-60 HzUtgang 1: 20 V---,2.0 A ***Utgang 2: 20 V---,2.0 A ***	/
Ladings tid (Omtrent)Batteripakke:4.0 Ah (1 pc)4.0 Ah (2 pcs)	1 hr2 hrs	/
Maskinens vekt 2.9 kg 1.5 kg

ST∅YINFORMASJON

Belastning lydtrykk L	_pA = 86.7 dB(A)
K_pA	3.0 dB(A)
Belastning lydeffekt L	_wA = 96.5 dB(A)
K_wA	3.0 dB(A)
Bruk hørselsvern

BRUK H∅RSELSVERN

Vanlig belastningsvibrasjon a

_h < 2.5 m/s^2

Usikkerhet K = 1.5 m/s²

Den erklært totale vibrasjonsverdien kan benyttes til å sammenligne ett verktøy med et annet, og kan også anvendes i en forberedende vurdering av eksponering.

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av verktøyet kan avvike fra oppgitt

verdi, avhengig av måten verktøyet brukes på og følgende eksempler og andre variasjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og hvilke materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske

bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som när verktöyet er skrudd av og när

det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

For å hjelpe til å minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

TILLEGGSUTSTYR

	WG585E WG	585E.9
Batteripakke (WA3014) 2 /
Lader (WA3883) 1 /

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Les på tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

OPERASJON

FORMÅLSMESSIG BRUK

Blåseren er kun beregnet for bruk til bolig. Bruk blåseren utendørs for å flytte hagerusk etter behov.

MONTERING OG BRUK

VIRKEMÅTE FIGUR
F∅R BRUK
Lading av batteripakkenMERK:• Batteripakken leveres uladet. Batteriet må lades opp helt før første klipp.• Lad alltid de to batteriene samtidig.Mer detaljer finnes i håndboken.⚠️ ADVARSEL! Laderen og batteripakken er spesifikt laget for å brukes sammen. Ikke bruk andre batteripakker eller ladere. La aldri metallgjenstander komme inn i laderen eller batteripakken. Dette kan føre til en elektrisk feil som kan være farlig.	Se figur A1
Kontrollere batteriladingenMERK: Fig. A2 gjelder bare for batteripakken med batterilampen tent.	Se figur A2
Fjerning eller installering av batteripakke MERK:Denne gressklipperen vil bare fungere med 2 batterier installert.Bruk alltid de samme to batteriene og lad to batterier samtidig.När du använder två batterier med olika strömstyrkor, vil maskinen bare operere på nivå med den laveste oppladet batteri	Se figur B,C
StrømindikatorlampeSe detaljer i delen BATTERISTATUSVIKTIGN:Når bare én lampe lyser, er batteriet for mye utladet, selv om maskinen fortsatt kan fungere. Hvis du fortsetter å bruke maskinen med batteriet i denne utladede tilstanden, kan det redusere batteriets levetid og ytelse.Når ingen lys er tent sitter batteriet ikke riktig i, eller batteriet er defekt, og du må dobbeltsjekke at batteriene er helt på plass i posisjon.	Se figur D
MONTERING
Lufthastighet ModusLEGG MERKE TIL: Blåser i Lufthastighet modus til standard monteringLEGG MERKE TIL: Blåser har to driftsmoduser: lufthastighetsmodus og luftvolummodus.Hvis du vil endre modusen, trykker du på dyse Slipp knappen og skyver tilbake for lufthastighet Modus. Sveip fremover for luftvolummodus.Velg en passende modus ihnt arbeidet ditt:- LUFTHASTIGHETSMODUS tilbyr konsentrert høyhastighets luftstrøm for å feie mindre områder, fjerne rusk fra gresset, eller løsne tunge, våte blader.- LUFTVOLUM-MODUS tilbyr et høyt volum av masseluftstrøm for å dekke enten et større område eller harde overflater.	Se figur E
Luftvolummodus Se figur F,G
BRUK
Start og stoppADVARSEL! Maskinen kjører noen sekunder etter at den er slått av.La motoren stanse helt før du setter verktøyet fra deg.	Se figur H

Juster blåserhastighet/luftvolum med2-hastighet bryterBRUKERTIPS- Hold blåserøret omtrent 8"over bakkennår du bruker verktøyet. Bruk en feiendebevegelse fra side til side.- Etter å ha blåst rusket/løvet i en haug er detlettere å fjerne haugen.⚠️ADVARSEL!- Ikke blås bort harde gjenstander sliksom spiker, bolter eller småstein.- Ikke bruk blåseren i nærheten avtilskuere eller husdyr.- Vær ekstra forsiktig når du fjerner ruskfra trapper eller andre trange områder.- Ha på sikkerhetsbriller eller annenpassende øyebeskyttelse, langbukserog sko.

Se I1, I2

Turboknapp for effektforsterkingMerk:• Turboknappen for effektforsterking viløke luftstrømmen betydelig, og denkan brukes til fjerning av tungt ellervått rusk.• Slå først på blåseren og velg enhastighetsinnstilling (hvilken som helsthastighet fra I til III), trykk deretter nedturboknappen og hold den inne. Slippturboknappen og blåseren vil returneretil den tidligere valgte hastigheten.

Se figur J

BATTERI STATUS LED'S (Se figur D)

• Trykk på knappen ved siden av strømindikatorlampen på maskinen før du starter eller etter bruk for å kontrollere batterikapasiteten.
• Når klipperen er i bruk, vil batterikapasiteten angis automatisk av batteriindikatoren. LED's konstante sanser og viser batteri tilstand som følgende.
• For maskiner med 2 batteripakker med forskjellig ladenivå, viser strømindikatorlampen batteriets tilstand til det laveste av de to batteriene.

Indikator for batteristatus	Batteritilstand
Fem grønne lamper ( [●●●●●] lyser.	De to batteriene er fulladet.
To, tre eller fire grønne lamper lyser.	De to batteriene har noe energi igjen. Jo flere lamper som lyser, jo mer batterikapasitet er igjen.
Bare én grønn lampe ( [●○○○○] lyser.	Minst ett av batteriene flatt og må lades.
Ingen lampe lyser.	Minst ett batteri er ikke riktig satt inn, eller batteriet er defekt.
Bare ett lys blinker to ganger pr. syklus.	Minst ett batteri er flatt (se batteritilstand), lad opp de to batteriene straks før ny bruk eller oppbevaring.
Bare ett lys blinker tre ganger pr. syklus.	Minst ett batteri er varmt, vent på at batteriene er avkjølt før du starter igjen.
Bare ett lys blinker fire ganger pr. syklus.	Maskinen er overbelastet. Fjern verktøyet fra skjæresnittet og prøv igjen.

Å RENGJ∅RE VERKT∅YET

Rengjør verktøyet regelmessig.

Advarsel! Hold produktet tört. Sprøyt aldri vann på det.

• Rengjør verktøyet med en fuktig klut med litt mild såpe.
• Ikke bruk et vaskemiddel, rengjøringsmiddel eller løsemiddel som kan inneholde kjemikalier som kan skade plasten.
• Produktet bruker selvsmørende lagere og trenger derfor ikke smøring.

MILJ∅VERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk

hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

Vi,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Erklærer at produktet,

Beskrivelse Batteridrevet blåser

Type WG585E WG585E.9 (5 - betegner maskin, representerer Batteridrevet blåservakuum)

Funksjoner Blåsing

• Tilpassningsbedømmelse Utført ifølge Anneks V
• Målt Lydkraftniv 96.5 dB (A)
• Erklært Garantert Lydkraftniv 99 dB (A)

Standardene samsvarer med

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744,

EN 55014-1, EN 55014-2

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Adresse Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany

A# C€

2020/11/03

Allen Ding

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd.
