NAVODILA ZA UPORABO WG585E.9 WORX

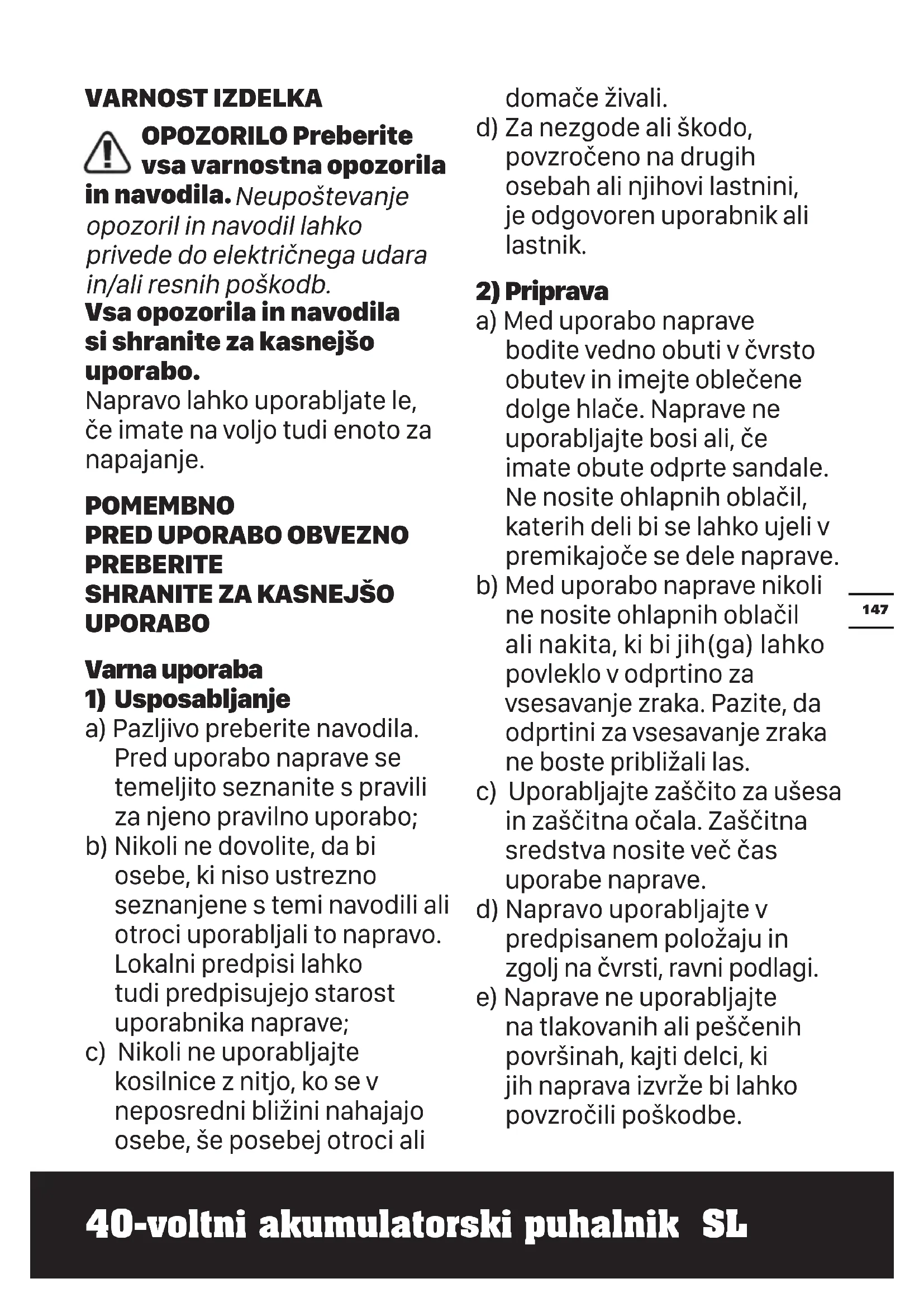

in navodila. Neupoštevanje opozoril in navodil lahko privede do električnega udara in/ali resnih poškodb.

Vsa opozorila in navodila si shranite za kasnejšo uporabo.

Napravo lahko uporabljate le, če imate na voljo tudi enoto za napajanje.

POMEMBNO

PRED UPORABO OBVEZNO PREBERITE

a) Pazljivo preberite navodila. Pred uporabo naprave se temeljito seznanite s pravili za njeno pravilno uporabo;
b) Nikoli ne dovolite, da bi osebe, ki niso ustrezno seznanjene s temi navodili ali otroci uporabljali to napravo. Lokalni predpisi lahko tudi predpisujejo starost uporabnika naprave;
c) Nikoli ne uporabljajte kosilnice z nitjo, ko se v neposredni bližini nahajajo osebe, še posebej otroci ali

domače živali.

d) Za nezgode ali škodo, povzročeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik.

2) Priprava

a) Med uporabo naprave bodite vedno obuti v čvrsto obutev in imejte oblečene dolge hlače. Naprave ne uporabljajte bosi ali, će imate obute odprte sandale. Ne nosite ohlapnih oblačil, katerih deli bi se lahko ujeli v premikajoče se dele naprave.

b) Med uporabo naprave nikoli ne nosite ohlapnih oblačil ali nakita, ki bi jih (ga) lahko povleklo v odprtino za vsesavanje zraka. Pazite, da odprtini za vsesavanje zraka ne boste približali las.

c) Uporabljajte zaščito za ušesa in zaščitna očala. Zaščitna sredstva nosite več čas uporabe naprave.

d) Napravo uporabljajte v predpisanem položaju in zgolj na čvrsti, ravni podlagi.

e) Naprave ne uporabljajte na tlakovanih ali peščenih površinah, kajti delci, ki jih naprava izvrže bi lahko povzročili poškodbe.

f) Napravo pred uporabo vedno vizualno preglejte in preverite će so deli pritrdila dobro pričvrščena, ohišje v brezhibnem stanju, varovala in zastori pa na predpisanem mestu. Obrabljene ali poškodovane dele zamenjajte v kompletu in tako zagotovite ustrezno uravnoteženost naprave. Zamenjajte poškodovane ali nečitljive oznake.

3) Uporaba

a) Preden napravo zaženete, preverite, če je polnilna komora prazna.
b) Z obrazom in deli telesa bodite odmaknjeni od odprtine za polnjenje.
c) Pazite, da z rokami ali drugimi deli telesa, oziroma oblačili, ne boste segali v bližino polnilne komore, odprtine za izmetavanje ali blizu premikajočih se delov naprave.
d) Med uporabo naprave imejte stalno trden ter stabilen položaj. Naprave ne uporabljate na predelih, ki jih težko dosežete. Med uporabo naprave nikoli ne stojte višje od točke, na kateri v napravo vstavljate material.

e) Med uporabo naprave vedno stojte proč od odprtine za izmetavanje.
f) Če naprava med delovanjem začne neustrezno delovati oziroma vibrirati, jo takoj izklopite in počakajte, da se popolnoma zaustavi. Iz naprave odstranite akumulator in pred njenim ponovnim zagonom izvedite naslednje ukrepe:

i) napravo preverite glede poškodb;
ii) odpravite okvare in zamenjajte morebitne poškodovane dele;
iii) preverite pritrditev in privijte slabo pritrjene dele.
g) Med uporabo naprave skrbite, da se razkosani material ne bo kopičil na stenah odprtine za izmetavanje; to lahko oteži izmetavanje in povzroči, da material izvrže skozi odprtino za polnjenje.
h) Če se naprava zapolni z materialom, jo izklopite, odstranite akumulator ter šele nato odstranite zagozdeni material.
i) Naprave nikoli ne uporabljajte, če opazite, da je kakšen od njenih delov poškodovan za varno

uporabo.

j) Pogonski agregat naj bo vedno čist, brez vseh tujkov, kajti tako preprečite morebitne poškodbe ali požar.

k) Naprave nikoli ne prestavljajte, če je priklopljena na napajanje in deluje.

I) Napravo odklopite z vira napajanja (odstranite akumulator iz ležišča)

- če boste zapustili delovno mesto,

- pred odstranjevanjem zagozdenega dela ali čiščenjem odprtine za izmetavanje,

- pred preverjanjem, čiščenjem ali delom na napravi.

m) Napravo uporabljate le podnevi ali, ko je zagotovljena ustrezna osvetlitev.

4) Vzdrževanje in shranjevanje

a) Poskrbite, da bodo vse matice in vijaki vedno dobro priviti, saj le tako zagotovite, da je naprava v varnem stanju.
b) Obrabljene in poškodovane dele takoj zamenjajte.

c) Uporabljajte le originalne nadomestne dele in dodatke.

d) Napravo shranjujte na suhem mestu, izven dosega otrok.

e) Kadar napravo zaustavite zaradi servisiranja, pregledovanja ali pred shranjevanjem oziroma pred menjavo priključka, jo obvezno izklopite, odklopite z vira napajanja ter počakajte, da se premikajoči se deli popolnoma zaustavijo. Pred pregledovanjem, prilagajanjem itd., počakajte, da se naprava ohladi. Z napravo ravnajte skrbno in poskrbite, da bo vedno čista.

f) Napravo shranjujte na suhem mestu, izven dosega otrok.

g) Pred shranjevanjem naj se naprava vedno ustrezno ohladi.

h) Nikoli ne poskušajte blokirati zaščitnega notranjega zaklepa.

VARNOSTNA OPOZORILA ZA AKUMULATOR

a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite

kratkega stika med terminaloma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi povezave terminalov s prevodnimi predmeti. Kadar akumulator ni nameščen v napravi, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med terminaloma. Če pride do stika med terminaloma akumulatorja, to lahko povzroči požar.

c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.
d) Akumulatorjane izpostavljajte mehanskim udarcem.
e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z

obilo vode in poiščite zdravniško pomoč.

f) Predvsem pa takoj poiščite medicinsko pomoč, če ste celico ali del akumulatorja zaužili.
g) Akumulator shranjujte na čistem in suhem mestu.
h) Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.
i) Akumulator morate pred uporabo napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.
j) Če akumulatorja ne polnite, ga odstranite iz polnilca.
k) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.
I) Akumulator deluje najbolj učinkovito, če ga uporabljate pri običajni sobni temperaturi (20 °C ± 5 °C).
m)Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo različne

elektrokemične sisteme zavrgli ločeno.

n) Za polnjenje uporabljajte le polnilce, ki jih je predpisal Worx. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara.

o) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.

p) Akumulatorje shranjujte izven dosega otrok.

q) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.

r) Če naprave ne uporabljate, iz nje odstranite akumulator.

s) Akumulatorje odlagajte skladno s predpisi.

t) V napravi ne uporabljajte celic različnih proizvajalcev, zmogljivosti, velikosti ali tipa.

u) Akumulator odstranite iz originalne embalaže šele, ko ga boste potrebovali.

v) Upoštevajte znaka plus (+) in minus (−)

na akumulatorju ter poskrbite za njegovo pravilno u0porabo.

SIMBOLI

	Preberite priročnik z navodili
	OPOZORILO
	Uporabljajte zaščito za oči
	Ne izpostavljajte dežju
	Uporabljajte zaščito za ušesa
	Prisotni naj bodo varno oddaljeni
	Opozorila glede nevarnosti
	Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.
	Poskrbite, da boste pred menjavanjem dodatkov odstranili akumulator.Baterije Li-Ion Ta izdelek je označen s simbolom, ki se nanaša na 'ločeno zbiranje' za vse baterijske napajalnike in baterijski napajalnik. Nato bodo reciklirane ali razstavljene, da se zmanjša škodljiv vpliv na okolje.Baterijski napajalniki vsebujejo nevarne snovi in so zato lahko nevarni za okolje in za zdravje ljudi.
	Prepovedano sežiganje
	Če se baterije nepravilno odlaga, lahko vstopijo v vodni cikel, kar pa je lahko nevarno za ekosistem. Odpadnih baterij ne odlagajte v nesortirane komulane odpadke.

SESTAVNI DELI

1. NASTAVLJIVA ŠOBA ZA NADZOR ZRAKA

2. PIHALNA CEV

3. GUMB TURBO ZA POVEČANJE MOČI

4. STIKALO ZA VKLOP/IZKLOP

5. ROČAJ

6. GUMB ZA SPROSTITEV AKUMULATORJA *

7. AKUMULATOR *

8. OHIŠJE MOTORJA

9. TIPKA ZA SPROSTITEV ŠOBE

10. INDIKATORSKA LUČKA NAPAJANJA (GLEJTE SLIKO D)

* Pri standardni dobavi niso vključeni vsi prikazani dodatki.

TEHNIČNI PODATKI

Vrsta WG585E WG585E.9 (5- oznaka naprave, reprezentativni model akumulatorskega puhalnika)

	WG585E WG585E.9
Napetost 40 V	---Maks (2x20 V Maks.)**

Največja količina pretoka zraka	1053 m3/h(V načinuvolum)
Največja hitrost zraka	266 km/h(V načinu hitrosti)
Vrsta akumulatorja	Lithium-Ion
Kapaciteta akumulatorja	4.0 Ah /
Model polnilca WA3883 /
Napetost polnilca	Vhod: 100-240 V~50-60 HzIzhod 1: 20 V---,2.0 A ***Izhod 2: 20 V---2.0 A ***	/
Čas polnjenja(pribl.) Akumulator:4.0 Ah (1 pc)4.0 Ah (2 pcs)	1 hr2 hrs	/
Teža orodja 2.9 kg	1.5 kg

**Napetost merjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 20 V. Običajna napetost je 18 V.

*** Izhoda za polnilnik 1 in 2 imata oba enako izhodno napetost in tok.

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka L	_pA = 86.7 dB(A)
K_pA	3.0 dB(A)
Vrednotena raven zvočne moči	L_wA = 96.5 dB(A)
K_wA	3.0 dB(A)
Uporabljajte zaščito za ušesa.

PODATKI O VIBRACIJAH

Tipična vrednotena raven vibracij	a_h < 2.5 m/s^2
Nezanesljivost meritve	K = 1.5 m/s^2

Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo nje predvidite pričakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisije vibracij med uporabo strojčka, se lahko razlikuje od

navedene, kajti nanjo vpliva tudi način uporabe strojčka, predvsem naslednje okoliščine:

Način uporabe strojčka in materiali v katere vrtate ali vijačite.

Ali je strojček v dobrem stanju in ustrezno vzdrževan. Uporaba ustreznega dodatka in njegova brezhibnost. Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba orodja za predviden namen, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih

okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklomov in izklomov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa.

Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam.

VEDNO uporabljajte le ostra dleta, svedre in rezila. Strojček vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazan (kjer je potrebno).

Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij.

Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

DODATKI

	WG585E WG585E.9
Akumulator (WA3014) 2 /
Polnilec (WA3883) 1 /

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili napravo. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

NAČIN UPORABE

PREDVIDENI NAMEN

Puhalnik je namenjen puhanju delcev. Nikakor pa ni namenjen za notranjo uporabo ali kot pripomoček za nego živali.

SESTAVLJANJE IN NAČIN UPORABE

DEJANJE SLIKA
PRED ZAČETKOM UPORABE

Polnjenje akumulatorjaOPOMBA:Akumulator orodja ob dobavi NI NAPOLNJEN, zato ga morate najprej napolniti.Akumulatorja, ki ju polnite skupaj, vedno napolnite do konca. Več podrobnosti si lahko ogledate v priročniku za polnilnik.OPOZORILO! Polnilec in akumulator sta posebej zasnova- na za skupno delovanje, zato ne poskušajte uporabljati nobenih drugih polnilcev niti akumulatorjev. V polnilec ali akumulator nikoli ne vstavljajte kovinskih predmetov, ker bi slednji lahko povzročili kratek stik ali druge okvare.	Glejte sliko A1
Preverjanje stanja napolnjenosti akumulatorjaOPOMBA:Slika A2 se nanaša le na akumulatorje z indikatorsko lučko.	Glejte sliko. A2
Odstranjevanje ali nameščanje akumulatorjaOPOMBA:Ta naprava deluje le,če sta vstavljena dva akumulatorja. Vedno uporabljajte dva enaka akumulatorja in vedno ju tudi napolnite sočasno.Če uporabljate dva akumulatorja z različno močjo, stroj bo deloval le do ravni najnižje napoljenosti baterije	Glejte sliko B, C
Indikatorska lučka napajanjaGlejte podrobnosti v poglavju STANJE AKUMULATORJAPOMEMBNO:Kadar sveti le ena lučka, je akumulator prekomerno izpraznjen,čeprav obrezovalnikše deluje. Če nadaljujete z njegovo uporabo, bo to škodljivo vplivalo na stanje akumulatorja in skrajšalo njegovo življenjsko dobo ter učinkovitost.Če ne sveti nobena lučka, to pomeni, da v ležišče ni pravilno vstavljen niti en akumulator, oziroma je slednji v okvari, zato preverite stanje in ga(ju) potisnite do konca v ležišče.	Glejte sliko D
SESTAVLJANJE
V načinu hitrosti zrakaOPOMBA:pihalo je v načinu hitrosti zraka za privzeto montažoOPOMBA:Pihalo ima dva načina delovanja:način hitrosti zraka in način volumna zraka.Za način hitrosti zraka, pritisnite tipko za sprostitev šobe in povlecite nazaj. Za način volumna zraka, potisnite naprej.Izberite primeren način glede na vaše opravilo:-NAČIN HITROSTI ZRAKA ponuja koncentriran zračni tok visoke hitrosti za pometanje manjših površin, odstranjevanje ostankov iz trave ali odstranjevanje težkih ali mokrih listov.-NAČIN OBSEGA ZRAKA ponuja velik obseg pretoka zraka za pokrivanje večje površine ali uporabo na trdih površinah.	Glejte sliko E
V načinuvolumna zraka	Glejte sliko F, G
NAČIN UPORABE
Zaganjanje in ugašanjeOPOZORILO! Orodje po ugasnitvi še nekaj sekund deluje. Zato pred odlaganjem malce počakajte.	Glejte sliko H
Prilagodite hitrost pihanja / volumen zraka z 2-stopenjskim stikalomNAPOTKI ZA UPORABO- Med uporabo puhalnika držite cev približno 8” nad tlemi. Z nihajnimi gibi pomikajte puhalnik levo in desno.- Ko delce/listje nakopičite na kup, slednjega enostavneje odstranite.POZOR!- S puhalnikom nikoli ne puhajte trdnih delcev kot so žeblji, vijaki ali kamni.- Puhalnika ne uporabljajte blizu ljudi ali živali.- Bodite še posebej pozorni, če puhalnik uporabljate na stopnicah ali drugih ozkih predelih.- Med uporabo puhalnika nosite varnostna očala ali druga zaščitna sredstva za oči, oblečene imejte dolge hlače in obute čevlje.	Glejte sliko I1, I2
Gumb turbo za povečanje močiOPOMBA:• Z gumbom turbo za povečanje moči lahko znatno povečate pretok zraka, uporabite pa ga lahko za odstranjevanje težkih ali mokrih ostankov. Najprej vklopite puhalnik in izberite regulator hitrosti (poljubno hitrost od I do III), nato pa pritisnite gumb turbo in ga zadržite.• Ko izpustite gumb turbo, se puhalnik vrne na prej izbrano hitrost.	Glejte sliko J

STANJE AKUMULATORJA (Glejte Sliko D)

• Pred zagonom ali po uporabi pritisnite gumb ob indikatorski lučki napajanja na napravi, da preverite zmogljivost akumulatorja.
• Med uporabo indikator moči akumulatorja samodejno prikazuje zmogljivost akumulatorja. Indikator stalno preverja in prikazuje stanje akumulatorja tako.
• Pri napravah z 2 akumulatorjema z različno močjo indikator napajanja prikazuje stanje akumulatorja z nižjim od dveh akumulatorjev.

Indikator napoln-jenosti akumula-torja	Stanje akumulatorja
Sveti pet zelenih lučk (●●●●●).	Oba akumulatorja sta popolnoma napolnjena.
Svetita dve, tri ali štiri zelene lučke.	Akumulatorja sta še vedno delno polna. Več lučk sveti, bolj sta akumulatorja napolnjena.
Sveti le ena zelena lučka (●○○○○).	Raven napolnjenosti najmanj enega akumulatorja je zelo nizka. Preverite in napolnite akumulator.
Ne sveti nobena zelena lučka.	Najmanj eden od akumulatorjev ni do konca vstavljen ali je v okvari.
Le ena lučka utripne dvakrat na cikel.	Najmanj eden od akumulatorjev je prekomerno izpraznjen (preverite stanje akumulatorja), zato oba do konca napolnite in šele nato nadaljujte z delom ali ju shranite.
Le ena lučka utripne trikrat na cikel.	Najmanj eden od akumulatorjev se je pregrel, zato pred nadaljevanjem počakajte, da se ustrezno ohladi.
Le ena lučka utripne štirikrat na cikel.	Naprava je preobremenjena. Odstranite orodje iz območja pihanja in poskusite znova.

ČIŠČENJE ORODJA

Orodje redno čistite

Opozorilo! Poskrbite, da bo orodje vedno suho. V nobenem primeru ga ne škropite z odo.

• Za čiščenje uporabljajte le v blagi milnici namočeno in ožeto krpo.
• Za čiščenje nikoli ne uporabljajte čistilnih sredstev ali raztopin, ki vsebujejo kemične snovi, katere bi lahko poškodovale plastične dele.
• Izdelek ima vgrajene ležaje, ki jih ni treba mazati, zato kakršnokoli mazanje ni potrebno.

VAROVANJE OKOLJA

Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede

podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

IZJAVA O SKLADNOSTI

Mi,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Vrsta WG585E WG585E.9 (5 - oznaka naprave, reprezentativni model akumulatorskega puhalnika)

Funkcija Puhanje

skladen z naslednjimi direktivami,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC spremenjena z 2005/88/EC

2000/14/EC spremenjena z 2005/88/EC:

- Postopek za ugotavljanje skladnosti, glede na Dodatek V

- Izmerjena raven zvočne moči 96.5 dB (A)

- Deklarirana raven zvočne moči 99 dB (A)

in izpolnjuje naslednje standarde,

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

Ime Marcel Filz

Naslov Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

M A

2020/11/03

Allen Ding

Namestnik glavnega inženirja za testiranje in certificiranje

Positec Technology (China) Co., Ltd.
