WG585E.9 - Suflantă WORX - Manual de utilizare gratuit

MANUAL DE UTILIZARE WG585E.9 WORX

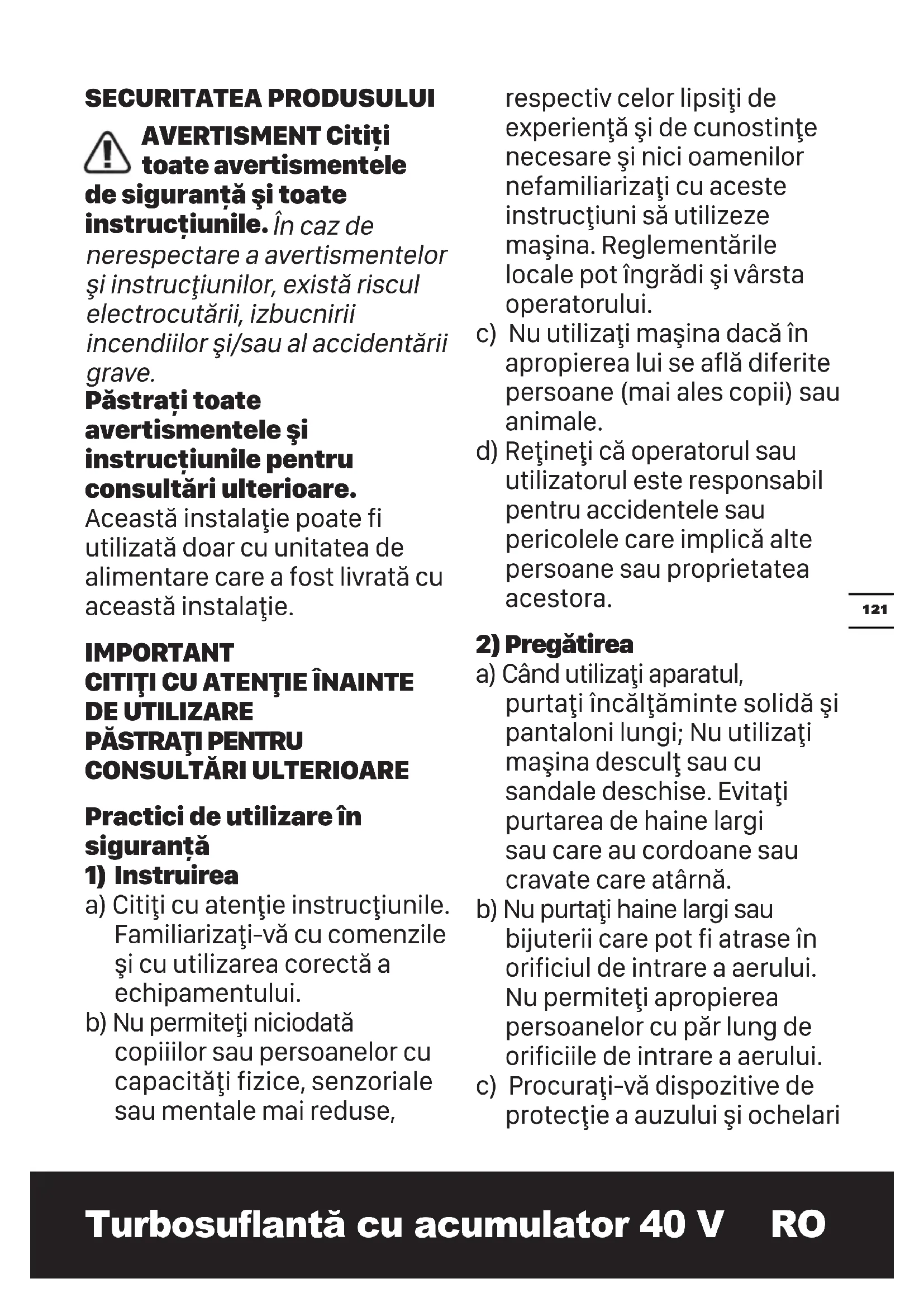

AVERTISMENT Citiți toate avertismentele

de siguranță și toate instrucțiunile. În caz de nerespectare a avertismentelor și instrucțiunilor, există riscul electrocutării, izbucnirii incendiilor și/sau al accidentării grave.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

Această instalație poate fi utilizată doar cu unitatea de alimentare care a fost livrată cu această instalație.

IMPORTANT

CITIȚI CU ATENȚIE ÎNAINTE DE UTILIZARE

PĂSTRATI PENTRU

CONSULTĂRI ULTERIOARE

Practici de utilizare în sigurantă

1) Instruirea

a) Citiți cu atenție instrucțiunile. Familiarizați-vă cu comenzile și cu utilizarea corectă a echipamentului.

b) Nu permiteți niciodată copiilor sau persoanelor cu capacități fizice, senzoriale sau mentale mai reduse,

respectiv celor lipsiți de experiență și de cunostințe necesare și nici oamenilor nefamiliarizați cu aceste instrucțiuni să utilizeze mașina. Reglementările locale pot îngrădi și vârsta operatorului.

c) Nu utilizați maçina dacă în apropierea lui se află diferite persoane (mai ales copii) sau animale.

d) Rețineți că operatorul sau utilizatorul este responsabil pentru accidentele sau pericolele care implică alte persoane sau proprietatea acestora.

2) Pregătirea

a) Când utilizati aparatul, purtați încălțăminte solidă și pantaloni lungi; Nu utilizati mașina desculț sau cu sandale deschise. Evitați purtarea de haine largi sau care au cordoane sau cravate care atârnă.

b) Nu purtați haine largi sau bijuterii care pot fi atrase în orificiul de intrare a aerului. Nu permiteți apropierea persoanelor cu păr lung de orificiile de intrare a aerului.

c) Procurati-vă dispositive de protectie a auzului și ochelari

de protecție. Purtați-le tot timpul cât utilizați mașina.

d) Acționați mașina numai în poziția recomandată și numai pe un sol ferm, orizontal.
e) Nu utilizati mașina pe suprafete pavate sau cu pietriș deoarece materialele aruncate de aceasta pot duce la rănirea persoanelor.
f) Înainte de utilizare faceți o inspecție vizuală pentru a vă convinge șuruburile care le fixează sunt strânse, carcasa nu este deteriorată, iar apărătorile și ecranele de protecție sunt la locul lor. Înlocuți componentele uzate sau deteriorate pentru a păstra starea inițială a mașinii. Înlocuți etichetele uzate sau ilizibile.

3) Functionarea

a) Înainte de a porni maşina, verificați dacă este gol cuva de alimentare cu materiale.
b) Tineți la distanță fața și corpul dvs. de orificiul de intrare a materialelor în cuvă.
c) Evitați introducerea mâinilor, a membrelor sau a hainelor dvs. în cuva de alimentare a mașinii sau în jgheabul de evacuare și țineți-le la distanță de piesele componente aflate

în mişcare.

d) Păstrați-vă întotdeauna echilibrul. Nu vă întindeți prea mult. Nu stați niciodată la o înălțime mai mare decât baza mașinii în timpul alimentării cu materiale a acestuia.
e) În timpul acționării mașinii, evitați întotdeauna zona jgheabului de evacuare.
f) Dacă mașina începe să scoată sunete anormale sau să vibreze, deconectați imediat sursa de alimentare și așteptați oprirea completă a mașinii. Scoateți acumulatorul din mașină și efectuați pașii următori înainte de a reporni și a acționa din nou mașina:

i) inspectați mașina în căutare de deteriorări;
ii) înlocuiti sau reparați piesele deteriorate;
iii) verificați dacă există piese cu fixare slăbită și fixați-le bine.
g) Nu permiteți adunarea materialului procesat în zona de evacuare; acest fenomen poate împiedica evacuarea corectă a materialului și poate duce și la o refulare a materialului prin orificiul de alimentare.
h) Dacă mașina s-a blocat, deconectați sursa de

alimentare și scoateți acumulatorul din mașină înainte de a curăța aceasta de mizerie.

i) Nu utilizati niciodată aparatul cu apărători sau scuturi de protecție defecte sau fără dispositive de protecție.
j) Păstrați curată sursa de alimentare (mizerie și alte acumulări) pentru a preveni deteriorarea acesteia sau un eventual incendiu.
k) Nu transportați/mutați mașina cu sursa de alimentare conectată.
I) Deconectați întotdeauna mașina de la alimentarea electrică dacă (de ex.: scoaterea acumulatorului din mașină)

- dacă lăsați mașina nesupravegheată,

- înainte de a rezolva blocajele sau de a destupa jgheabul de evacuare,

- înainte de a controla, curăța sau lucra cu mașina;

m)Utilizați aparatul numai în timpul zilei sau în locuri unde există o sursă de lumină artificială corespunzătoare.

4) întreținerea și depozitarea

a) Mențineți toate piulițele, bolțurile și șuruburile strânse pentru a vă asigura că echipamentul este în bună stare de funcționare.
b) înlocuiti piesele uzate sau deteriorate.
c) Utilizați numai piese de rezervă și accesorii originale.
d) Păstrați mașina într-un loc uscat, ferit de accesul copiilor.
e) Dacă mașina a fost oprită pentru service, inspecție, depozitare sau pentru a schimba un accesoriu, deconectați mașina de la sursa de alimentare și asigurați-vă că toate piesele în mișcare s-au oprit complet. Așteptați răcirea completă a mașinii înainte de a efectua vreo inspecție, vreun reglaj, etc. Întrețineți mașina cu simț de răspundere și păstrați-o curată.
f) Păstrați maçina într-un loc uscat, ferit de accesul copiilor.
g) Aşteptați întotdeauna răcirea mașinii înainte de depozitare.
h) Nu încercați să anulați niciodată funcția de sincronizare a apărătorii.

AVERTISMENTE PRIVIND

Turbosuflantă cu accumulator 40 V RO

SIGURANTA PENTRU ACCUMULATOR

a) Nu demontați, deschideți sau rupeti elementele sau acumulatorul.
b) Nu scurtcircuitați un acumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare.

Când bateria nu este în uz, țineți-o la distanță de alte obiecte metalice, cum sunt agrafele pentru hârtie, monede, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.

c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.
d) Nu supuneti accumulatorul la şocuri mecanice.
e) în cazul scurgerii acumulatorului, aveți grijă ca lichidul să nú intre în contact cu pielea sau ochii. în cazul contactului,

spălați zona afectată cu apă din belşug și solicitați asistență medicală.

f) Consultați medicul imediat dacă ați înghițit un element sau un accumulator.
g) Mentineți acumulatorul curat și uscat.
h) Ştergeti terminalele acumulatorului cu o cârpă curată și uscată dacă se murdăresc.
i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.
j) Nu încărcați acumulatorul atunci când nu îl utilizați.
k) După perioade extinse de depozitare, ar putea fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru a obține performanțe maxime.
I) Acumulatorul oferă cele mai bune performanțe când este operat la temperatura normală a camerei (20 °C ± 5 °C).
m)Când depuneți la deșeuri acumulatorii, păstrați

separat accumulatorii unor sisteme electrochimice diferite.

n) Reîncărcați folosind doar încărcătorul specificat de Worx. Un încărcător potrivit pentru un tip de cartuș de accumulatori poate provoca riscul incendierii dacă este folosit pentru un alt tip de cartuș de accumulatori.
o) Nu utilizați acumulatoare care nu sunt concepute pentru a fi utilizate cu acest echipament.
p) Nu lăsați acumulatorul la îndemâna copiilor.
q) Păstrați documentația originală a produsului pentru consultări ulterioare.
r) Îndepărtati acumulatorul din echipament atunci când nu îl utilizati.
s) Eliminați accumulatorul în mod corespunzător.
t) Nu introduceti în aparat acumulatoare care provin de la producători diferiti sau cu capacităti, dimensiuni sau tipuri diferite.
u) Nu scoateți pachetul de acumulatoare din ambalajul lui original decât în momentul premergător utilizării acestuia.

v) Tineți cont de polaritatea (+) și (−) indicate pe accumulator pentru asigura o utilizare corectă a acestuia.

SIMBOLURI

	Citiți manualul de utilizare
	ATENȚIONARE
	Purtați echipament de protecție pentru ochi
	Feriți mașina de ploaie
	Purtați echipament de protecție pentru urechi
	Instruiți persoanele aflate în zonă să păstreze distanța.
	Avertisment privind pericole
	Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente.Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
	Asigurați-vă că acumulatorul este scos înaintea schimbării accesoriiilor.Baterie Li-Ion. Acest produs a fost marcat cu simbolul referitor la 'colectarea separată' a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor fi apoi reciclate sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot fi periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase.
	Nu ardeți
	Bateriile pot intra în circuitul apei, dacă sunt lichidate incorrect, fapt ce poate fi periculos pentru ecosistem. Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate.

LISTA DE COMPONENTE

1. DUZĂ DE CONTROL AER VARIABIL

2. DUZA DE SUFLARE PENTRU

3. BUTONUL TURBO DE SPORIRE A PUTERII DE SUFLARE

4. ÎNTRERUPĂTOR PORNIT/OPRIT

5. MÂNER

6. BUTON DE ELIBERARE A ACUMULATORULUI *

7. ACUMULATOR *

8. CARCASĂ MOTOR

9. BUTONUL DE ELIBERARE NOZZLE

10. INDICATOR LUMINOS (CONSULTATI FIG.D)

* Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.

DATE TEHNICE

Tip WG585E WG585E.9 (5 - denumirea echipamentului, respectiv a turbosuflantei cu accumulator)

	WG585E WG585E.9
Tensiune 40 V	---Max. (2x20 V Max.)^**
Volum maximă aer 1053 m	^3/h (Modul de volum)

Viteză maximă aer 266 km/h ( Modul de viteză)
Tip accumulator Litiu-ion
Capacitateacumulator	4.0 Ah /
Model încărcător WA3883 /
Tensiune încărcător	Intrare: 100-240 V~50-60 Hzleşire 1: 20 V=,2.0 A ***leşire 2: 20 V=,2.0 A ***	/
Timp încărcare(Aprox.)Acumulator:4.0 Ah (1 pc)4.0 Ah (2 pcs)	1 hr2 hrs	/
Greutate	2.9 kg	1.5 kg

** Tensiune măsurată în gol. Tensiunea inițială a bateriei atinge maximum 20 volți. Tensiunea nominală este de 18 volți.
*** leşirea nr.1 și nr. 2 a încărcătorului înseamnă două porturi care furnizează 2 tensiuni și 2 amperaje egale.

INFORMATII PRIVIND ZGOMOTUL

Presiune sonoră ponderată A	L_pA = 86.7 dB(A)
K_pA	3.0 dB(A)
Putere sonoră ponderată A	L_wA = 96.5 dB(A)
K_wA	3.0 dB(A)
Purtați echipament de protectie pentru urechi.

INFORMATII PRIVIND VIBRATIILE

Vibratie ponderată tipică	a_h < 2.5m/s^2
Marjă de eroare	K = 1.5 m/s^2

Valoarea totală declarată a vibrațiilor poate fi utilizată pentru compararea unei unelte cu o alta și, de asemenea, poate fi utilizată în cazul unei evaluări preliminare a expunerii.

AVERTISMENT: Valoarea emisiilor de vibrații în timpul utilizării effective a uneltei electrice poate de valoarea nivelului declarat, în funcție de modul unealta este utilizată, în funcție de următoarele

exemple și alte variații privind utilizarea uneltei: Modul în care este utilizată unealta și materialele tăiate sau găurite. Unealta să fie într-o stare bună și întreținută corespunzător. Utilizarea accesoriiului corect pentru unealtă, fiind ascuțit și în bună stare de funcționare. Strângerea cu fermitate a mânerelor și utilizarea oricăror accesorii anti-vibrații. Iar unealta este utilizată conform destinației de utilizare și acestor instrucțiuni.

Această unealtă poate cauza sindromul vibrației mâinii-brațului dacă nu este utilizată corespunzător.

AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condițiile de utilizare

reale trebuie de asemenea să țină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită și când merge în gol, dar nu efectuează operația propriu-zisă. Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru.

Ajută la reducerea riscului de expunere la vibrații. Utilizați ÎNTOTDEAUNA dălți, burghie și lame ascuțite. Întrețineți unealta în conformitate cu aceste instrucțiuni și mențineți-o bine lubrifiată (dacă este cazul).

Dacă unealta va fi utilizată în mod regulat, investiți în accesorii anti-vibratii.

Planificați-vă lucrul pentru a desfășura utilizarea uneltelor cu nivel ridicat de vibrații de-a lungul mai multor zile.

ACCESORII

	WG585E WG585E.9
Acumulator (WA3014)	2	/
Încărcător (WA3883) 1 /

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

OPERARE

UTILIZARE CONFORM DESTINATIEI

Suflanta este destinată îndepărtării materialelor solide. Nu este proiectat pentru uzul în interior și pentru îngrijirea animalelor.

ASAMBLARE ŞI OPERARE

ACTIUNE FIGURA
ÎNAINTE DE OPERAȚIUNEA PROPRIU-ZISĂ

Încărcarea accumulatoruluiNOTĂ:Acumulatorul este NEÎNCĂRCAT șitrebuie să îl încărcați o dată înainte deutilizare.Încărcați complet și simultan celedouă acumulatoare ale mașinii. Mai multe detalii în ghidul de utilizare alÎncărcătorului.AVERTISMENT! Încărcătorul șiacumulatorul sunt conceputespecial pentru fi utilizate împreună,așadar nu încercați să utilizați altedispozitive. Nu introduceți sau nupermiteți niciodată pătrundereaobiectelor metalice în conectoriîncărcătorului sau accumulatorului,deoarece pot apărea defecțiuni de naturăelectrică și pericole.	Consultațifig. A1
Verificarea stării de încărcare aacumulatoruluiNOTĂ:Fig. A2 se referă numai la acel pachetde acumulatoare care are și indicatorluminos al nivelului de încărcare.	Consultațifig. A2
Încărcarea accumulatoruluiNOTĂ:Accumulatorul este NEÎNCĂRCAT șitrebuie să îl încărcați o dată înainte deutilizare.Încărcați complet și simultan celedouă acumulatoare ale mașinii. Mai multe detalii în ghidul de utilizare alÎncărcătorului.AVERTISMENT! Încărcătorul șiacumulatorul sunt conceputespectral pentru fi utilizate împreună,așadar nu încercați să utilizați altedispozitive. Nu introduceți sau nupermiteți niciodată pătrundereaobiectelor metalice în conectoriîncărcătorului sau accumulatorului,deoarece pot apărea defecțiuni de naturăelectrică și pericole.	Consultațifig. B, C
Asamblarea mânerului frontalNOTĂ:Această unealtă electricăfuncționează numai atuncicând ambele acumulatoare suntinstalate corect. Vă rugăm săutilizați întotdeauna aceleașiacumulatoare și să le încărcațisimultan.Dacă utilizați un pachetde acumulatoare cu douăacumulatoare de puteri diferite,dispozitivul va funcționa la nivelulcel mai scăzut de încărcare abateriei	Consultațifig. D
ASAMBLARE
Modul de viteză a vântuluiNOTĂ:Suflanta este în modul implicit de viteză a vântului.NOTĂ:există două moduri de funcționare a suflatorului: modul de viteză a vântului și modul de volum al aerului. Pentru a schimba modul, apăsați butonul de eliberare a nozzle și glisați înapoi în modul de viteză a vântului. Slide înainte la modul de volum de aer.Alegeti un mod potrivit în funcție de munca dvs.:-MODUL VITEZĂ AER oferă un flux de aer concentrat de mare viteză pentru măturarea zonelor mai mici, eliminarea resturilor din iarbă sau îndepărtarea frunzelor grele sau umede.-MODUL VOLUM AER oferă un volum mare de flux de aer în masă pentru a acoperi o zonă mai mare sau pe suprafețe dure.	Consultați Fig. E
Modul de volum al aerului	Consultați Fig. F, G
OPERARE
PORNIREA/OPRIREA!AVERTISMENT!Unealta funcționează timp de câteva secunde după ce a fost oprită. Înainte de așezarea uneltei, așteptați ca motorul să se oprească.	Consultați Fig. H
Reglare viteza de suflare / volumul de aerului prin comutatorul cu 2 viteze.SFATURI PENTRU UTILIZATORI- Atunci când folosiți aparatul, mențineți tubul suflantei la aproximativ 8” deasupra solului. Folosiți o mișcare de baleiere, dintr-o parte în alta.- După ce strângeți materialele solide/ frunzele într-o grămadă, această grămadă este ușor de eliminat la deșeuri.	Consultați Fig. I1, I2
!AVERTISMENT!- Nu suflați obiecte solide, cum ar fi cuie, bolțuri sau pietre.- Nu utilizați suflanta în apropierea trecătorilor sau a animalelor de casă.- Fiți extrem de prudenti atunci când curățați reziduuri de pe scări sau alte zone înguste- Purtați ochelari de protecție sau alte dispozitive adecvate de protejare a ochilor, pantaloni lungi și pantofi.

Butonul Turbo de sporire a puterii de suflare NOTĂ:Butonul Turbo de sporire a puterii de suflare poate spori semnificativ fluxul de aer și de aceea se poate utiliza la îndepărtarea resturilor vegetale grele sau ude.Prima dată porniți suflanta, după care alegeți o viteză de suflare (oricare din vitezele de suflare între I și III).Continuați setarea cu apăsarea și menținerea apăsată a butonului Turbo. Eliberați butonul Turbo și suflanta va reveni la viteza de suflare selectată în prealabil.

Consultați fig. J

INDICATOARELE LED DE STARE ALE BATERIEI (Consultati fig. D)

• Dacă doriți să aflați nivelul de încărcare al pachetului de acumulatoare, apăsați butonul de lângă indicatorul luminos al nivelului de încărcare al pachetului de acumulatoare înainte de utilizarea sau după utilizarea masinii.
• În timpul utilizării mașinii, indicatorul luminos al nivelului de încărcare al pachetului de acumulatoare va indica automat nivelul de încărcare al acestuia. Indicatorul luminos detectează și indică în mod constant starea pachetului de acumulatoare.
• La maşinile care conțin un pachet de acumulatoare în care puterea celor două acumulatoare incluse diferă, indicatorul luminos al nivelului de încărcare indică nivelul de încărcare al acumulatorului cu nivelul de încărcare mai scăzut.

Indicatorul stării de încărcare a accumulatorului	Starea accumulatorului
Ard cinci LED-uri verzi (■■■■■).	Cele două acumulatoare sunt încărcate foarte bine.
Ard două, trei sau patru LED-uri verzi.	Există energie în cele două acumulatoare. Cu cât ard mai multe LED-uri verzi, acumula-toarele dețin cu atât mai multă energie.
Doar un singur LED verde este aprins (■○○○○).	Nivelul de încărcare a cel puțin unui acumulator din pachetul de acumulatoare este foarte scăzut. Vă rugăm să verificați nivelul de încărcare și reîncărcați pachetul de acumulatoare.
Nu arde niciun LED.	Cel puțin un acumulator este instalat greșit sau este defect.
Doar un singur LED pâlpâie de două ori într-un ciclu.	Cel puțin un accumulator este complet descărcat (vă rugăm să vă referiți la paragraful care descrie starea de încărcare a accumulatorului). Vă rugăm să reîncărcați simultan cele două acumulatoare înainte de o nouă utilizare a mașinii sau înainte de stocarea ei.
Doar un singur LED pâlpâie de trei ori într-un ciclu.	Cel puțin un accumulator s-a supraîncălzit, așteptați răcirea lui/lor înainte de a reîncepe munca.
Doar un singur LED pâlpâie de patru ori într-un ciclu.	Mașina este suprasolicitată. Îndepărtați un pic unealta electrică din zona de suflare, după care reluați operațiunea.

CURĂȚAREA APARATULUI

Curățați aparatul cu regularitate.

Avertisment! Păstrați aparatul uscat. În niciun caz nu pulverizati apă pe acesta.

• Pentru curățarea instrumentului, folosiți numai săpun neagresiv și o cârpă moale.
• Nu utilizati detergenti, agenti de curătare sau solventi care ar putea contine substanțe chimice, deoarece aceste produse pot deteriora grav componentele din plastic.
• Nu este necesară lubrifierea, deoarece produsul conține rulmenti cu lubrifiere automată.

PROTECTIA MEDIULUI ÎNCONJURĂTOR

Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclați acolo unde există instalații de reciclare. Consultați

autoritățile locale sau vânzătorul pentru recomandări privind reciclarea.

DECLARATIE DE CONFORMITATE

Noi,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Declarăm că produsul,

Descriere Turbosuflantă cu accumulator

Tip WG585E WG585E.9 (5 - denumirea echipamentului, respectiv a turbosuflantei cu accumulator)

Funcție îndepărtarea prin suflare

Este conform cu următoarele Directive,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificată prin 2005/88/EC

2000/14/EC modificată prin 2005/88/EC:

- Procedură de evaluare a conformității conformă cu

Anexa V

- Nivel de putere sonoră măsurat 96.5 dB (A)

- Nivel de putere sonoră garantat declarat 99 dB (A)

Standardele sunt conforme cu,

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Persoana autorizată să compileze fișierul tehnic,

Denumire Marcel Filz

Adresă Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

M A

2020/11/03

Allen Ding

Adjunct Inginer Şef, Testare si certificare

Positec Technology (China) Co., Ltd
