INSTRUKCJA OBSŁUGI WG585E.9 WORX

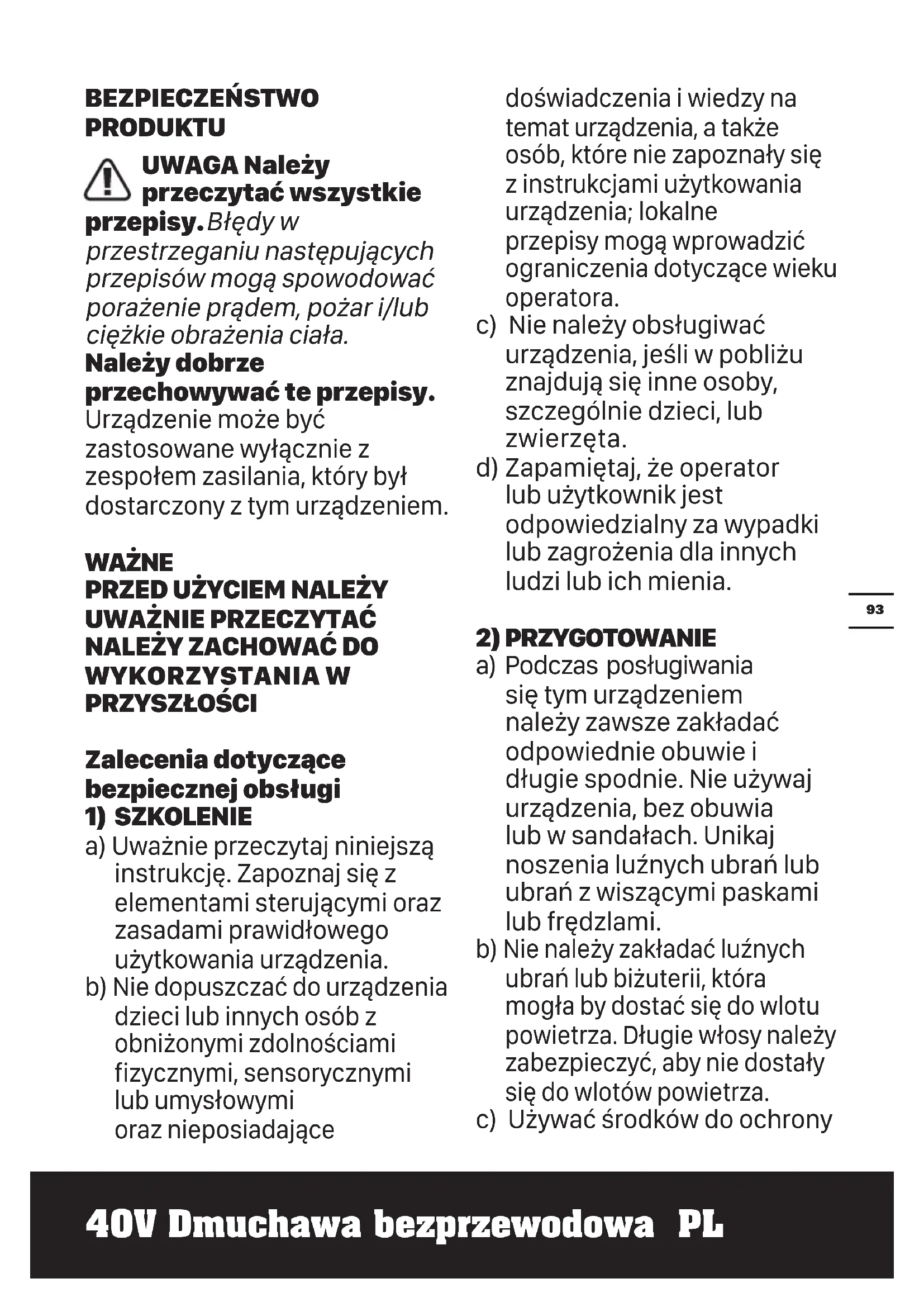

Zalecenia dotyczące bezpiecznej obsługi

a) Uważnie przeczytaj niniejszą instrukcję. Zapoznaj się z elementami sterującymi oraz zasadami prawidłowego użytkowania urządzenia. b) Nie dopuszczać do urządzenia dzieci lub innych osób z obniżonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi oraz nieposiadające doświadczenia i wiedzy na temat urządzenia, a także osób, które nie zapoznały się z instrukcjami użytkowania urządzenia; lokalne przepisy mogą wprowadzić ograniczenia dotyczące wieku operatora. c) Nie należy obsługiwać urządzenia, jeśli w pobliżu znajdują się inne osoby, szczególnie dzieci, lub zwierzęta. d) Zapamiętaj, że operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla innych ludzi lub ich mienia.

a) Podczas posługiwania się tym urządzeniem należy zawsze zakładać odpowiednie obuwie i długie spodnie. Nie używaj urządzenia, bez obuwia lub w sandałach. Unikaj noszenia luźnych ubrań lub ubrań z wiszącymi paskami lub frędzlami. b) Nie należy zakładać luźnych ubrań lub biżuterii, która mogła by dostać się do wlotu powietrza. Długie włosy należy zabezpieczyć, aby nie dostały się do wlotów powietrza. c) Używać środków do ochrony94 40V Dmuchawa bezprzewodowa PL słuchu oraz okularów ochronnych. Środki ochronne należy stosować przez cały czas pracy z urządzeniem. d) Urządzenie należy używać wyłącznie w jego właściwej pozycji oraz na twardym, równym podłożu. e) Zabrania się eksploatacji urządzenia na powierzchni utwardzonej żwirem, ponieważ odłamki żwiru lub innego materiału mogą spowodować obrażenia obsługi lub innych osób. f) Przed przystąpieniem do eksploatacji urządzenia należy wzrokowo skontrolować, czy elementy elementy mocujące są poprawie zamontowane, następnie czy obudowa nie jest uszkodzona oraz czy osłony i ekrany są zamontowane na właściwym miejscu. W celu zabezpieczenia poprawnego działania urządzenia należy wymienić zużyte lub uszkodzone elementy poszczególnych zespołów. Wymienić uszkodzone lub nieczytelne tabliczki.

a) Przed uruchomieniem urządzenia należy upewnić się, czy zbiornik jest pusty. b) Nie zbliżać się do otworu wlotowego. c) Nie zbliżać rąk lub innych elementów ciała lub odzieży do zbiornika, otworu wylotowego lub innych elementów ruchomych urządzenia. d) Przez cały czas pracy z urządzeniem utrzymuj właściwą równowagę i postawę roboczą. Nie nachylać się. Podczas podawania materiału nigdy nie stój powyżej podstawy maszyny. e) Podczas pracy z urządzeniem, zawsze należy stać poza strefą wyładunku. f) Jeśli urządzenie zacznie wydawać nietypowy dźwięk lub pojawią się drgania, należy natychmiast wyłączyć zasilanie i poczekać do całkowitego zatrzymania się urządzenia. Wyjąć akumulator z urządzenia a przed ponownym uruchomieniem i obsługą urządzenia wykonać następujące czynności:

i) skontrolować uszkodzenia;

ii) wymienić lub zreperowa

iii) skontrolować i dokręcić

wszystkie poluzowane części. g) Unikaj gromadzenia się przetworzonego materiału w strefie wyładowczej; może95 40V Dmuchawa bezprzewodowa PL to uniemożliwić prawidłowe rozładowania oraz być przyczyną odrzutu materiału poprzez otwór wlotowy. h) Jeśli maszyna zostanie uniedrożniona, należy odłączyć zasilanie a przed przystąpieniem do usunięcia osadów, wyjąć akumulator z urządzenia.

i) Nigdy nie należy używać

urządzenia z uszkodzonymi osłonami lub ekranami, albo bez urządzeń ochronnych. j) Źródło zasilania należy utrzymywać w czystości, aby zapobiec uszkodzeniu źródła zasilania lub ewentualnego pożaru. k) Zabrania się przemieszczania urządzenia z włączonym źródłem zasilania. l) Należy zawsze odłączyć urządzenie od źródła zasilania (np. wyjąć akumulator z urządzenia) - przy każdorazowym odejściu od urządzenia, - przed przystąpieniem do usuwania zatorów lub czyszczeniu otworu wylotowego, - przed przeglądem, czyszczeniem lub innymi pracami; m)Unikać obsługi maszyny przy złej pogodzie, szczególnie jeśli istnieje ryzyko porażenia piorunem.

PRZECHOWYWANIE a) Aby zachować dobry stan techniczny kosiarki i zapewnić bezpieczeństwo pracy, należy okresowo dokręcać wszystkie nakrętki i śruby. b) Dla bezpieczeństwa należy wymieniać zużyte lub uszkodzone części. c) Należy używać wyłącznie oryginalnych części zamiennych i akcesoriów. d) Urządzenie należy przechowywać w suchym miejscu, niedostępnym dla dzieci. e) Przed przystąpieniem do prac serwisowych, konserwacyjnych lub zmagazynowani urządzenia, wymiany wyposażenia dodatkowego, należy odłączyć urządzenie od źródła zasilania, upewnić się, czy wszystkie elementy maszyny są całkowicie nieruchome. Przed przystąpieniem do kontroli lub regulacji, itp. należy poczekać do całkowitego schłodzenia maszyny, Urządzenie należy utrzymywać w czystości.96 40V Dmuchawa bezprzewodowa PL f) Urządzenie przechowywać w suchym miejsce poza zasięgiem dzieci. g) Przed zmagazynowaniem urządzenia, odczekać do jego całkowitego schłodzenia. h) Nigdy nie próbować zastąpić funkcji blokady. INSTRUKCJA BEZPIECZEŃSTWA

AKUMULATORA a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora. b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar. c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego. d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne. e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwróć się o pomoc medyczną. f) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem. g) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym. h) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką.

i) Ogniwa pomocnicze i

moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej97 40V Dmuchawa bezprzewodowa PL przez producenta urządzenia. j) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz. k) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność. l) Ogniwa pomocnicze oraz moduł akumulatora osiągają największą wydajność podczas pracy w normalnej temperaturze pokojowej (20°C ± 5°C).

Podczas utylizacji akumulatorów należy oddzielić od siebie akumulatory o różnych systemach elektromechanicznych

n) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory. o) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem. p) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci. q) Zachowaj oryginalne instrukcje produktu do wglądu. r) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa. s) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami. t) Nie używaj w urządzeniu ogniw różnych producentów, pojemności i wymiarów. u) Nie wyjmuj baterii z oryginalnego opakowania do momentu zastosowania w urządzeniu.

v) Kieruj się poprawną

biegunowością wyznaczoną za pomocą symboli plus (+) i minus (–) na baterii / akumulatorze. SYMBOLE Zapoznać się z instrukcję użytkownika OSTRZEŻENIE98 40V Dmuchawa bezprzewodowa PL Używać ochrony wzroku Nie wystawiać na działanie deszczu Używać ochrony słuchu Należy zachować bezpieczną odległość o przechodniów. Ostrzeżenie o niebezpieczeństwie Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego Przed przystąpieniem do wymiany akcesoriów upewnić się, że akumulator został wyjęty. Bateria litowo-jonowa. Ten produkt oznaczono symbolem „segregacji odpadów” dla zużytych baterii i akumulatorów. Umożliwia to jego recycling i demontaż, które zmniejszają negatywny wpływ na środowisko. Pakiety akumulatorów są niebezpieczne dla środowiska i dla ludzkiego życia, gdyż zawierają niebezpieczne substancje. Nie wrzucać do ognia Nieprawidłowo utylizowane baterie mogą dostać się do obiegu wodnego, co jest groźne dla ekosystemu. Nie wyrzucaj baterii wraz z niesortowanymi odpadami miejskimi.

6. ZATRZASK POJEMNIKA BATERYJNEGO *

10. KONTROLKA WSKAŹNIKA PATRZ RYS.D

• Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo. DANE TECHNICZNE Typ WG585E WG585E.9 (5 - oznaczenie maszyny, Dmuchawy bezprzewodowej) WG585E WG585E.9 Napięcie 40 V Maks (2x20 V Maks)** Maksymalny strumień powietrza 1053 m

Tryb objętości powietrza

Maksymalną prędkość powietrza 266 km/h

Tryb prędkości powietrza

Typ baterii Lithium-Ion Pojemność akumulatora

Model ładowarki WA3883 / Parametry ładowarki Wejście: 100-240 V~ 50-60 Hz Wydajność 1: 20 V , 2.0 A *** Wydajność 2: 20 V , 2.0 A ***

Czas ładowania(Ok.) Akumulator:

Waga urządzenia 2.9 kg 1.5 kg99 40V Dmuchawa bezprzewodowa PL ** Napięcie mierzone bez obciążenia roboczego. Początkowe napięcie akumulatora osiąga maksymalnie 20 V. Napięcie nominalne to 18 V. *** Wyjście ładowarki 1 wyjście 2 oznaczają dwa porty z jednakowymi wartościami napięcia i natężenia prądu wyjściowego.

DANE DOTYCZĄCE HAŁASU

Ważone ciśnienie akustyczne L

Ważona moc akustyczna L

Używać ochrony słuchu.

INFORMACJE DOTYCZĄCE

DRGAŃ Typowa wibracja ważona a

Niepewność K = 1.5 m/s Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia. OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni. Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk. OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni. AKCESORIA WG585E WG585E.9 Akumulator (WA3014) 2 / Ładowarka (WA3883) 1 / Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad. OBSŁUGA

UŻYCIE ZGODNE Z PRZEZNACZENIEM

Dmuchawa jest przeznaczona do wydmuchiwania zanieczyszczeń. Nie jest przeznaczona do użytku wewnętrznego ani do oporządzania zwierząt.

DZIAŁANIE RYSUNEK PRZED PRACĄ Ładowanie akumulatora UWAGA

• Akumulatorki są NIENAŁADOWANE i należy je naładować przed użyciem.

• Zawsze ładować oba akumulatory jednocześnie. Więcej szczegół znajduje się w instrukcji obsługi ładowarki. OSTRZEŻENIE! Ładowarka oraz akumulatorki są specjalnie zaprojektowane do tego, aby pracowały razem, a więc nie należy usiłować używać innych urządzeń. Nigdy nie należy wkładać ani dopuszczać przedmiotów metalicznych do ładowarki lub pojemnika bateryjnego, gdyż może to spowodować uszkodzenie układu elektrycznego i niebezpieczeństwo porażenia prądem. Patrz Rys. A1 Sprawdzanie stanu naładowania akumulatora UWAGA Fig. A2 dotyczy wyłącznie akumulatorka wyposażonego w kontrolkę świetlną. Patrz Rys. A2100 40V Dmuchawa bezprzewodowa PL Demontaż i montaż akumulatora UWAGA:

• Urządzenie pracuje wyłącznie z dwoma zainstalowanymi akumulatorkami. Zawsze używać dwóch takich samych akumulatorów i ładować je równocześnie.

• Jeżeli używane są dwie baterie o różnej mocy, urządzenie będzie działać tylko do najniższego poziomu naładowania akumulatora Patrz Rys. B, C Kontrolka wskaźnika W celu uzyskania szczegółów należy zapoznać się z rozdziałem STAN AKUMULATORKA WAŻNE: Gdy świeci się tylko jedna dioda, akumulator jest nadmiernie rozładowany, mimo iż przycinarka wciąż może być w stanie przycinać żywopłot. Kontynuowanie pracy przycinarki z akumulatorem w takim stanie może zmniejszyć żywotność i wydajność akumulatora. Jeśli nie świeci żadna kontrolka oznacza to, że przynajmniej jedna bateria nie jest w pełni doładowana lub jest uszkodzona, sprawdzić, czy są dobrze założone na swoim miejscu. Patrz Rys. D MONTAŻ Tryb prędkości powietrza UWAGA: Dmuchawa jest w trybie prędkości powietrza dla domyślnego zespołu. UWAGA: Dmuchawa posiada dwa tryby robocze: tryb prędkości powietrza i tryb objętości powietrza. Aby zmienić tryb, naciśnij przycisk zwalniający dyszę i przesuń do tyłu, aby włączyć tryb prędkości powietrza. Przesuń do przodu, aby włączyć tryb objętości powietrza. Możliwość doboru trybu roboczego zależnie od prowadzonych prac: - TRYB „AIR SPEED” zapewnia skoncentrowany strumień powietrza o dużej prędkości, przydatny podczas sprzątania niewielkich powierzchni, usuwania śmieci z trawy, czy przemieszczania ciężkich lub mokrych liści. - TRYB „AIR VOLUME” zapewnia strumień powietrza o dużej objętości, przydatny podczas sprzątania dużych powierzchni lub utwardzonych nawierzchni. Patrz Rys. E Tryb objętości powietrza Patrz Rys. F, G OBSŁUGA

URUCHAMIANIE I ZATRZYMYWANIE

OSTRZEŻENIE! Narzędzie działa jeszcze kilka sekund po wyłączeniu. Przed położeniem narzędzia zaczekaj na całkowite zatrzymanie silnika. Patrz Rys. H Regulacja prędkości nawiewu / objętości powietrza za pomocą przełącznika 2 prędkości

WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

– Podczas pracy urządzenia trzymać rurę dmuchawy ok. 8’’ nad ziemią.Używać ruchu zamiatającego z jednej strony w drugą. – Po zdmuchnięciu zanieczyszczeń/liści na kupkę łatwiej się jej pozbyć. OSTRZEŻENIE! - Nie należy kierować dmuchawy w kierunku twardych obiektów, takich jak gwoździe, śruby lub kamienie. - Nie należy używać dmuchawy w pobliżu przechodniów lub zwierząt domowych. - Należy zachować szczególną ostrożność podczas czyszczenia zanieczyszczeń ze schodów lub innych ograniczonych obszarów. - Należy zakładać goggle ochronne lub inne odpowiednie zabezpieczenie oczu, długie spodnie i buty. Patrz Rys. I1, I2 Przycisk Turbo dla zwiększenia mocy UWAGA:

• Przycisk Turbo do zwiększenia mocy może znacząco poprawić przepływ powietrza i może być stosowany do usuwania ciężkich lub wilgotnych zanieczyszczeń.

• Najpierw włączyć dmuchawę i wybrać poziom prędkości (od I do III), a następnie wcisnąć i przytrzymać przycisk Turbo. Zwolnić przycisk Turbo – dmuchawa powróci do uprzednio wybranej prędkości pracy. Patrz Rys. J DIODY LED STANU BATERII (Patrz Rys. D)

• Przed uruchomieniem lub po eksploatacji urządzenia naciśnij przycisk znajdujący się obok kontrolki zasilania na urządzeniu, aby sprawdzić pojemność akumulatora.

• Podczas pracy pojemność akumulatora będzie wskazywana automatycznie przez wskaźnik naładowania akumulatora. Wskaźnik nieustannie mierzy i wyświetla stan akumulatora w następujący sposób.

• W przypadku urządzeń z 2 akumulatorami o różnej mocy, wskaźnik zasilania pokazuje stan naładowania akumulatorka o niższym poziomie naładowania. Stan kontrolek LED baterii Stan baterii101 40V Dmuchawa bezprzewodowa PL Świeci pięć zielonych kontrolek

Dwie baterie są w pełni doładowane. Świecą dwie, trzy lub cztery zielonych kon- trolek. Dwie baterie są w czynności. Większa ilość świecących kontrolek oznacza wyższy stan doładowania baterii. Świeci wyłącznie jedna zielona kontrolka

Poziom naładowania co najmniej jednego akumulatora jest bardzo niski. Skontroluj i naładuj akumulator. Nie świeci żadna kontrolka. Nie zainstalowano przynajmniej jednej baterii lub jest uszkodzona. Wyłącznie jedna kontrolka świeci dwa razy w cyklu. Przynajmniej jedna bateria jest wyładowana (skontrolować stan naładowania), przed ponownym użyciem lub składowaniem należy naładować dwie baterie. Wyłącznie jedna kontrolka świeci trzy razy w cyklu. Przynajmniej jedna bateria jest gorąca, poczekać do obniżenia temperatury przed ponownym użyciem. Wyłącznie jedna kontrolka świeci cztery razy w cyklu. Maszyna jest obciążona. Usunąć narzędzie z obszaru dmuchania i ponowić próbę.

CZYSZCZENIE URZĄDZENIA

Urządzenie należy regularnie czyścić. Ostrzeżenie! Utrzymywać suchość produktu. Nie spryskiwać wodą pod żadnym pozorem. - Do czyszczenia urządzenia używać jedynie łagodnego mydła i nawilżonej szmatki. - Nie stosować żadnych detergentów, środków czyszczących lub rozpuszczalników mogących zawierać środki chemiczne, które mogą powaznie uszkodzić tworzywo sztuczne. - W urządzeniu stosowane są łożyska samosmarujące, dlatego smarowanie nie jest wymagane. ZASADY OCHRONY ŚRODOWISKA Nie wolno mieszać zużytych urządzeń elektrycznych z innymi odpadami domowymi. Należy je oddawać do recyklingu tam, gdzie istnieją odpowiednie zakłady bądź punkty zdawania odpadów. Porady w tym zakresie można zasięgnąć u najbliższego sprzedawcy lub w przedstawicielstwie władz lokalnych.

DEKLARACJA ZGODNOŚCI

My, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Deklarujemy, że produkt, Nazwa Dmuchawa bezprzewodowa Typ WG585E WG585E.9 (5- oznaczenie urządzenia, Dmuchawy bezprzewodowe) Funkcje Zdmuchiwanie Jest zgodny z następującymi dyrektywami 2006/42/EC, 2014/30/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC zmieniona dyrektywą 2005/88/EC 2000/14/EC zmieniona dyrektywą 2005/88/EC: - Procedura oceny zgodności zgodna z Aneksem V Dyrektywy - Moc dźwięku 96.5 dB (A) - Deklarowana gwarantowana moc dźwięku 99 dB (A) Normy są zgodne z, EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 Osoba upoważniona do kompilacji pliku technicznego, Nazwa Marcel Filz Adres Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2020/11/03 Allen Ding Zastępca głównego inżyniera, testowanie i certyfikacja Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaƣǔǞǒǍǂǕǐǓǗǖǔLjǕƿǒǂǓ9 *5
