Type apparat	Batteridrevet blåser/støvsuger
Merke	Worx
Modell	WG583E.9
Vekt (blåsing)	2,9 kg
Vekt (suging)	3,8 kg
Maksimal blåsehastighet	335 km/h
Maksimal luftstrøm	575 m³/h
Makuleringsforhold	12:1
Oppsamlingssekkens kapasitet	35 L
Batteritype	Litium-ion 40 V maks (2 x 20 V)
Medfølgende batterier	2 x WA3553 4,0 Ah
Medfølgende lader	WA3883 (inngang 100-240 V ~50-60 Hz, utgang 2 x 20 V 2,0 A)
Ladetid (2 batterier)	Omtrent 2 timer
Lydtrykknivå (LpA)	84,7 dB(A)
Lydeffektnivå (LwA)	99,7 dB(A)
Vibrasjon (ah)	< 2,5 m/s² (K=1,5)
Tiltenkt bruk	Utendørs privat bruk: blåsing og oppsuging av plantemateriale
Driftsmoduser	Blåsing og suging med makulering
Vedlikehold	Regelmessig rengjøring med fuktig klut og mild såpe; oppbevaring på tørt sted
Sikkerhet	Bruk vernebriller og hørselvern; ikke utsett for regn; fjern batteriet før vedlikehold
Reservedeler	Bruk kun originale Worx-deler og tilbehør
Garanti	Se medfølgende dokumentasjon

Ofte stilte spørsmål - WG583E.9 WORX

Hvordan lader jeg batteriene til Worx WG583E.9?

Batteriene må lades før første gangs bruk. Bruk kun den medfølgende laderen (WA3883). Sett hvert batteri inn i ladeporten og koble til laderen. Ladetiden for to 4,0 Ah batterier er omtrent 2 timer. Det anbefales å alltid lade begge batteriene samtidig.

Hvorfor starter ikke blåseren?

Kontroller at begge batteriene er riktig installert og fulladet. Forsikre deg om at batteristatusindikatoren ikke viser en defekt eller for varm batteri. Hvis maskinen er overbelastet, fjern den fra arbeidsområdet og prøv igjen.

Hvordan bytter jeg fra blåsemodus til sugemodus?

For å bytte til sugemodus, demonter blåserøret og ventilatorhuset. Fest deretter sugerøret og hjulet, og monter oppsamlingssekken. Se figurene I1 til J3 i bruksanvisningen for detaljer.

Hvordan justerer jeg blåsehastigheten?

Bruk hastighetsjusteringsknappen (se figur H). Maskinen husker siste hastighet. Juster hastigheten igjen etter oppstart om nødvendig.

Hva gjør jeg hvis oppsamlingssekken er full?

Stopp maskinen og fjern batteriene. Demonter sekken, tøm innholdet og sett den på igjen. Pass på at utløpsområdet ikke blokkeres.

Hvordan rengjør jeg blåseren?

Koble fra batteriene. Rengjør verktøyet med en fuktig klut og mild såpe. Ikke bruk sterke rengjøringsmidler eller løsemidler. Ikke sprut vann på apparatet.

Hvilket verneutstyr bør jeg bruke?

Bruk alltid vernebriller, hørselvern, lukkede sko og lange bukser. Unngå løstsittende klær og bind opp langt hår.

Kan blåseren brukes i regn?

Nei, ikke utsett apparatet for regn eller fuktighet. Bruk den kun i tørt vær for å unngå fare for elektrisk støt.

Hvordan oppbevarer jeg Worx WG583E.9?

Fjern batteriene. Oppbevar apparatet på et kjølig og tørt sted, utilgjengelig for barn. La det avkjøles før oppbevaring.

Hva gjør jeg hvis turbinen er blokkert?

Fjern batteriene. Bruk et ikke-metallisk verktøy for å fjerne rusk fra turbinen. Ikke stikk hendene inn. Se figur N i bruksanvisningen.

BRUKSANVISNING WG583E.9 WORX

Gem alle advarsler og instruktioner for fremtidig reference.

k) Hold strømkilden fri for overskydende materiale og anden ophobning for at forhindre skade på strømkilden og mulig brand.

a) Hold alle møtrikker, bolte og skruer spændte for at sikre at apparatet er i sikker

arbejdsstand.

ADVARSEL! Les alle instruksjoner. Hvis

unnlater å følge instruksjonene under, kan det resultere i elektrisk støt, brann og/eller alvorlig skade.

Ta vare på alle advarsler og veiledninger for fremtidig referanse.

a) Les instruksene nøye. Bli kjent med kontrollene og riktig bruk av redskapet; b) La aldri barn, personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, eller personer som ikke kjenner til disse instruksjonene bruke maskinen, lokale bestemmelser kan sette grenser for alder på operatør.

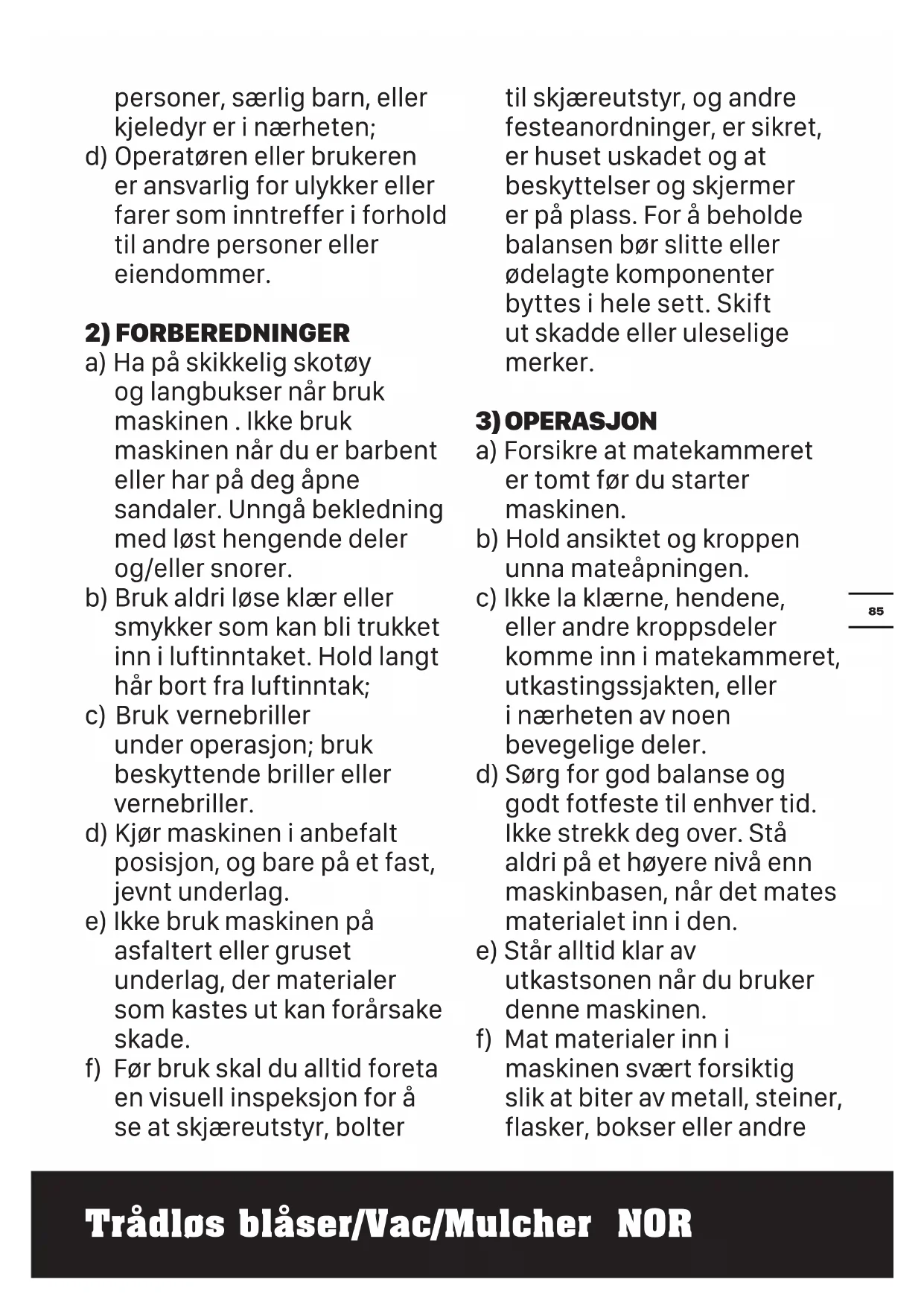

c) Aldri bruk redskapet mens

personer, særlig barn, eller kjeledyr er i nærheten;

d) Operatøren eller brukeren er ansvarlig for ulykker eller farer som inntreffer i forhold til andre personer eller eiendommer.

2) FORBEREDNINGER

a) Ha på skikkelig skotøy og langbukser når bruk maskinen. Ikke bruk maskinen når du er barbent eller har på deg åpne sandaler. Unngå bekledning med løst hengende deler og/eller snorer.

b) Bruk aldri løse klær eller smykker som kan bli trukket inn i luftinntaket. Hold langt hår bort fra luftinntak;

c) Bruk vernebriller under operasjon; bruk beskyttende briller eller vernebriller.

d) Kjør maskinen i anbefalt posisjon, og bare på et fast, jevnt underlag.

e) Ikke bruk maskinen på asfaltert eller gruset underlag, der materialer som kastes ut kan forårsake skade.

f) Før bruk skal du alltid foreta en visuell inspeksjon for å se at skjæreutstyr, bolter

til skjæreutstyr, og andre festeanordninger, er sikret, er huset uskadet og at beskyttelser og skjermer er på plass. For å beholde balansen bør slitte eller ødelagte komponenter byttes i hele sett. Skift ut skadde eller uleselige merker.

3) OPERASJON

a) Forsikre at matekammeret er tomt før du starter maskinen.
b) Hold ansiktet og kroppen unna mateåpningen.
c) Ikke la klærne, hendene, eller andre kroppsdeler komme inn i matekammeret, utkastingssjakten, eller i nærheten av noen bevegelige deler.
d) Sørg for god balanse og godt fotfeste til enhver tid. Ikke strekk deg over. Stå aldri på et høyere nivå enn maskinbasen, när det mates materialet inn i den.
e) Står alltid klar av utkastsonen när du bruker denne maskinen.
f) Mat materialer inn i maskinen svært forsiktig slik at biter av metall, steiner, flasker, bokser eller andre

g) Hvis skjæremekanismen treffer eventuelle fremmedlegemer, eller Hvis maskinen skulle begynne å lage uvanlig støy eller vibrasjoner, slå straks av strømmen og la maskinen stoppe. Fjern batteripakken fra maskinen og gjør følgende før du starter og bruke maskinen igjen:

i) inspiser for skader; ii) Bytt ut eller reparer ødelagte deler;

iii)Sjekk og stram til løse deler.

h) Ikke la behandlet materiale bygge seg opp i utkastsonen. Dette kan hindre riktig tømming, og kan føre til tilbakeslag av materiale gjennom mateåpningen.

i) Hvis maskinen blir tett, steng av strømkilden og fjern batteripakken fra maskinen før du rengjør den for avfall.

j) Aldri bruk redskapet med defektive vern eller skjermer, uten sikkerhetstilbehør, , for eksempel avfallsoppsamler på plass.

k) Hold strømkilden ren for

avfall og andre ansamlinger, for å hindre skade på strømkilden eller at det oppstår brann.

l) Ikke transporter maskinen mens strømkilden er på. m) Du må alltid koble maskinen fra strømforsyningen (f.eks. ta batteriet ut av maskinen)

- før noe som blokkerer fjernes.

- før du kontrollerer, renser eller reparerer med redskapet;

n) Unngå å bruke maskinen i dårlige værforhold, spesielt när det er fare for lynnedslag.

a) Sørg for at alle muttere, bolter og skruer sitter stramt for og for at redskapet er trygt og rede for bruk.

b) Sjekk avfallsoppsamler ofte for slitasje eller skade.

c) Erstatt slitte eller skadde deler.

e) Oppbevar maskinen på et tørt sted, som er utilgjengelig for barn.

f) Når maskinen stoppes for vedlikehold, inspeksjon, lagring, eller for å endre et tilbehør, må du slå av strømkilden, koble maskinen fra strømnettet, og sørge for at alle bevegelige deler stanset helt. La maskinen avkjøles før du gjør noen undersøkelser, justeringer osv. Behandle maskinen med forsiktighet og hold den ren.

g) Oppbevar maskinen på et tørt sted, som er utilgjengelig for barn.

h) Kjøle seg ned før lagring.

i) Ved vedlikehold av skjæreutstyr skal du være klar over at selv om strømforsyningen er slått av, kan skjæreutstyret fortsatt bevege seg, på grunn av låsefunksjonen på beskyttelsen.

j) Forsøk aldri å omgå låsefunksjonen på beskyttelsen.

5) Ytterligere sikkerhetsinstruksjoner for enheter med sekker.

a)Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker. b)Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke løst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.

c)Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.

d)Ikke utsett celler eller batteripakke for mekanisk støt.

med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.

g)Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.

h) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.

i) Ikke ha batteripakken til ladning når den ikke er i bruk.

j) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse.

k) Bruk kun batterilader spesifisert av Worx. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.

I) Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.

m)Hold batteripakken

utenfor barns rekkevidde.

n) Ta vare på den originale bruksanvisningen for fremtidig bruk

o) Ta ut batteriene fra utstyret når det ikke er i bruk

p)Kvitt deg med produktet på forsvarlig måte.

q)Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.

r) Hold batteriet unna mikrobølger og høyt trykk.

SYMBOLER

	Les instruksjonsveiledningen
	Bruk vernebriller
	Bruk hørselsvern
	Skal ikke utsettes for regn.
	Varsling av fare
	Hold tilskuere og barn på avstand
	Blåsing
	Suging
	Impelleren fortsetter å rotere etter at maskinen er skrudd av. Ikke berør noen av delene på hageredskapet før de er helt stanset.
	Fjern batteriet fra strømtilkoblingen før du utfører noen justeringer, service eller vedlikehold.
	Hvis det ikke håndteres riktig, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.
	Ikke brenn
	Litium-ion-batterier Dette produktet er merket med symboler tilknyttet "separat samling" av alle batteripakker og batteripakker. Du kan deretter resirkulere eller fjerne den for å redusere påvirkningen på miljøet. Batteripakken inneholder skadelige stoffer som kan være skadelige for miljøet og menneskers helse.
	Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

KOMPONENTLISTE

1. HÅNDTAG
2.	PÅ/AV-BRYTER
3.	H∅Y /LAVHASTIGHETS KONTROLLKNAPP
4.	R∅R-UTL∅SERKNAPP
5.	BLÅSERR∅R
6.	BLÅSER R∅RDYSE
7.	BATTERIPAKKE*
8.	ANTISTATISK STRIPE
9.	∅VRE ST∅VSUGERR∅R
10.	NEDRE ST∅VSUGERR∅R
11.	HJUL
12.	L∅VOPPSAMLINGSPOSE
13.	VIFTEHUS DEKSEL
14.	BATTERIPAKKE UTL∅SERKNAPPER*( SE FIGUR C)
15.	STR∅MINDIKATORLAMPE (SE FIGUR.D)

*Ikke alt illustrert eller beskrevet tilbehør inngår i leveransen.

TEKNISKE DATA

** Spenning målt uten belastning. Batterispenningen när maksimum 20 V ved oppstart. Merkespenningen er 18 V.
*** Ladeutgang 1 og utgang 2 betyr to utganger med samme utgangsspenning og strømstyrke.
Type WG583E WG583E.9 (5-designert maskin, representativ vakuumelektrisk vifte)

	WG583E WG5	83E.9
Merkespenning 40 V MAX(2x20 VMAX)**
Blåsehastighet Max. 335 km/h
Gjennomstrømmingshastighet	Max. 575 m3/h
Komposteringsgrad:	1
Kapasitet for oppsamlingspose:	35 L
Batteri type Lithium-ion /
Batterikapasitet 4.0 Ah (WA3553)	/
Lade Modell	WA3883	/
Lade vurdering	Inngang: 100-240 V~50-60 HzUtgang 1: 20 V—2.0 A ***Utgang 2: 20 V—2.0 A ***	/
Ladings tid (Omtrent)Batteripakke:4.0 Ah (1 pc)4.0 Ah (2 pcs)	1 hr2 hrs	/
Maskinens vekt	4.2 kg (blåst)5.1 kg (Vac)	2.9 kg (blåst)3.8 kg (Vac)

TILLEGGSUTSTYR

	WG583E WG583E.9
Batteripakke	2 (WA3553) /
Lader	1 (WA3883) /

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Les på tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

ST∅YINFORMASJON

Belastning lydtrykk L	_pA : 84.7 dB(A)
Belastning lydeffekt L	_wA :99.7 dB(A)
K_pA & K_wA :	3
Bruk hørselsvern

VIBRASJONSINFORMASJON

Vanlig belastningsvibrasjon a	_h < 2.5 m/s^2
Usikkerhet	K=1.5

Den erklært totale vibrasjonsverdien kan benyttes til å sammenligne ett verktøy med et annet, og kan også anvendes i en forberedende vurdering av eksponering.

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av verktøyet kan avvike fra oppgitt verdi, avhengig av måten verktøyet brukes på og følgende eksempler og andre variasjoner i hvordan verktøyet brukes: Hvordan verktøyet brukes og hvilke materialene som blir kuttet eller drillet. Verktøyet er i god stand og godt veldlikeholdt. Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand. Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør. Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som når verktøyet er skrudd av og når det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden. For å hjelpe til å minimere risikoen for vibrasjonseksponering. Bruk ALLTID skarpe meisler, driller og blad. Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig). Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør. Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

OPERASJON

FORMÅLSMESSIG BRUK

Blåseren & Sugeren er kun ment til privat bruk. Bruk blåseren utendørs for å fjerne eller suge rent gården etter behov.

MONTERING OG BRUK

VIRKEMÅTE	FIGUR
F∅R BRUK
Kontrollere batteriladingenMERK: Fig. A gjelder bare forbatteripakken med batterilampen tent.	Se figur A

m/s ^2

Lading av batteripakkenMERK:• Batteripakken leveres uladet. Bat-teriet må lades opp helt før første klipp.• Lad alltid de to batteriene samtidig.Mer detaljer finnes i håndboken.⚠️ ADVARSEL! Laderen og batteripakken er spesifikt laget for å brukes sammen. Ikke bruk andre batteripakker eller ladere. La aldri metallgjenstander komme inn i laderen eller batteripakken. Dette kan føre til en elektrisk feil som kan være farlig.	Se figur B
Fjerning eller installering av batteripakke MERK:• Denne gressklipperen vil bare fungere med 2 batterier installert. Bruk alltid de samme to batteriene og lad to batterier samtidig.• Når du använder två batterier med olika strömstyrkor, vil maskinen bare operere på nivå med den laveste oppladet batteri	Se figur C
StrømindikatorlampeSe detaljer i delen BATTERISTATUSVIKTIGN:Når bare én lampe lyser, er batteriet for mye utladet, selv om maskinen fortsatt kan fungere.Hvis du fortsetter å bruke maskinen med batteriet i denne utladede tilstanden, kan det redusere batteriets levetid og ytelse.Når ingen lys er tent sitter batteriet ikke riktig i, eller batteriet er defekt, og du må dobbeltsjekke at batteriene er helt på plass i posisjon.	Se figur D
BRUK
Blåsing
Monteringav blåserøret og Viftehus deksel	Se figur E1,E2,E3
På/Av-bryter⚠️ ADVARSEL ! Maskinen kjører noen sekunder etter at den er slått av.La motoren stanse helt før du setter verktøyet fra deg.	Se figur F

Å bruke blåserenBRUKERTIPS- Hold blåserøret omtrent 8"over bakkennår du bruker verktøyet.- Bruk en feiende bevegelse fra side tilside. Gå langsomt fremover mens duholder rusket/løvet foran deg.⚠️ Advarsel !Ikke blås bort hardegjenstander slik som spiker, boltereller småstein.	Se figur G
Justere blåsehastighetenMERK: Hastigheten som verktøyetopprettholder hver gang du slår det på,er hastigheten du slo det av forrige gang.Tilbakestill om nødvendig hastigheten.	Se figur.H
sugefunksjonen
demontere av blåserøret og Viftehusdeksel	Se figur. I1,I2
Montering av støvsugerrør og hjul	Se figurJ1,J2
Feste løvoppsamlingsposen Se figur J3
På/Av-bryter⚠️ ADVARSEL ! Maskinen kjørernoen sekunder etter at den erslått av.La motoren stanse helt før du setterverktøyet fra deg.	Se figur.F
Bruke sugefunksjonenMERK: Høy hastighet anbefales forbeste vakuum ytelse.	Se figur K
demontere av støvsugerrør og bladoppsamlingsposen	Se figur.L1,L2
Tømme posen	Se figurM1,M2
Fjerne tilstoppet rusk fra impelleren(verktøy er ikke inkludert)MERK: Sørg for å fjerne batterienefor du prøver å fjerne rusk.	Se figur N

BATTERI STATUS LED'S (Se figur D)

• Trykk på knappen ved siden av strømindikatorlampen på maskinen før du starter eller etter bruk for å kontrollere batterikapasiteten.
• Når klipperen er i bruk, vil batterikapasiteten angis automatisk av batteriindikatoren. LED's konstante sanser og viser batteri tilstand som følgende.
• For maskiner med 2 batteripakker med forskjellig ladenivå, viser strømindikatorlampen batteriets tilstand til det laveste av de to batteriene.

Indikator for batteristatus	Batteritilstand
Fem grønne lamper (■■■■■) lyser.	De to batteriene er fulladet.
To, tre eller fire grønne lamper lyser.	De to batteriene har noe energi igjen. Jo flere lamper som lyser, jo mer batterikapasitet er igjen.
Bare én grønn lampe (■□□□□) lyser.	Minst ett av batteriene flatt og må lades.
Ingen lampe lyser.	Minst ett batteri er ikke riktig satt inn, eller batteriet er defekt.
Bare ett lys blinker to ganger pr. syklus.	Minst ett batteri er flatt (se batteritilstand), lad opp de to batteriene straks før ny bruk eller oppbevaring.
Bare ett lys blinker tre ganger pr. syklus.	Minst ett batteri er varmt, vent på at batteriene er avkjølt før du starter igjen.
Bare ett lys blinker fire ganger pr. syklus.	Maskinen er overbelastet. Fjern verktøyet fra skjæresnittet og prøv igjen.

LAGRING

Oppbevar løvblåseren/-sugeren innendørs på et kjølig og tørt sted utenfor barns og dyrs rekkevidde.

Å RENGJ∅RE VERKT∅YET

Rengjør verktøyet regelmessig.

Advarsel! Hold produktet tört. Sprøyt aldri vann på det.

• Rengjør verktøyet med en fuktig klut med litt mild såpe.
• Ikke bruk et vaskemiddel, rengjøringsmiddel eller løsemiddel som kan inneholde kjemikalier som kan skade plasten.

MILJ∅VERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk

■ hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

Vi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Erklærer at produktet,

Beskrivelse Batteridrevet vakuumblåser

Type WG583E WG583E.9 (5-designert maskin, representativ vakuumelektrisk vifte)

Funksjoner plukke opp eller blåse rusk

- Tilpassningsbedømmelse Utført ifølge Annex V

- Målt Lydkraftniv 99.7 dB (A)

- Erklært Garantert Lydkraftniv 103 dB (A)

Standardene samsvarer med,

EN 60335-1, EN 50636-2-100, EN 62233,

EN ISO 3744, EN 55014-1, EN 55014-2

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd
