MANUAL DE UTILIZARE WG583E.9 WORX

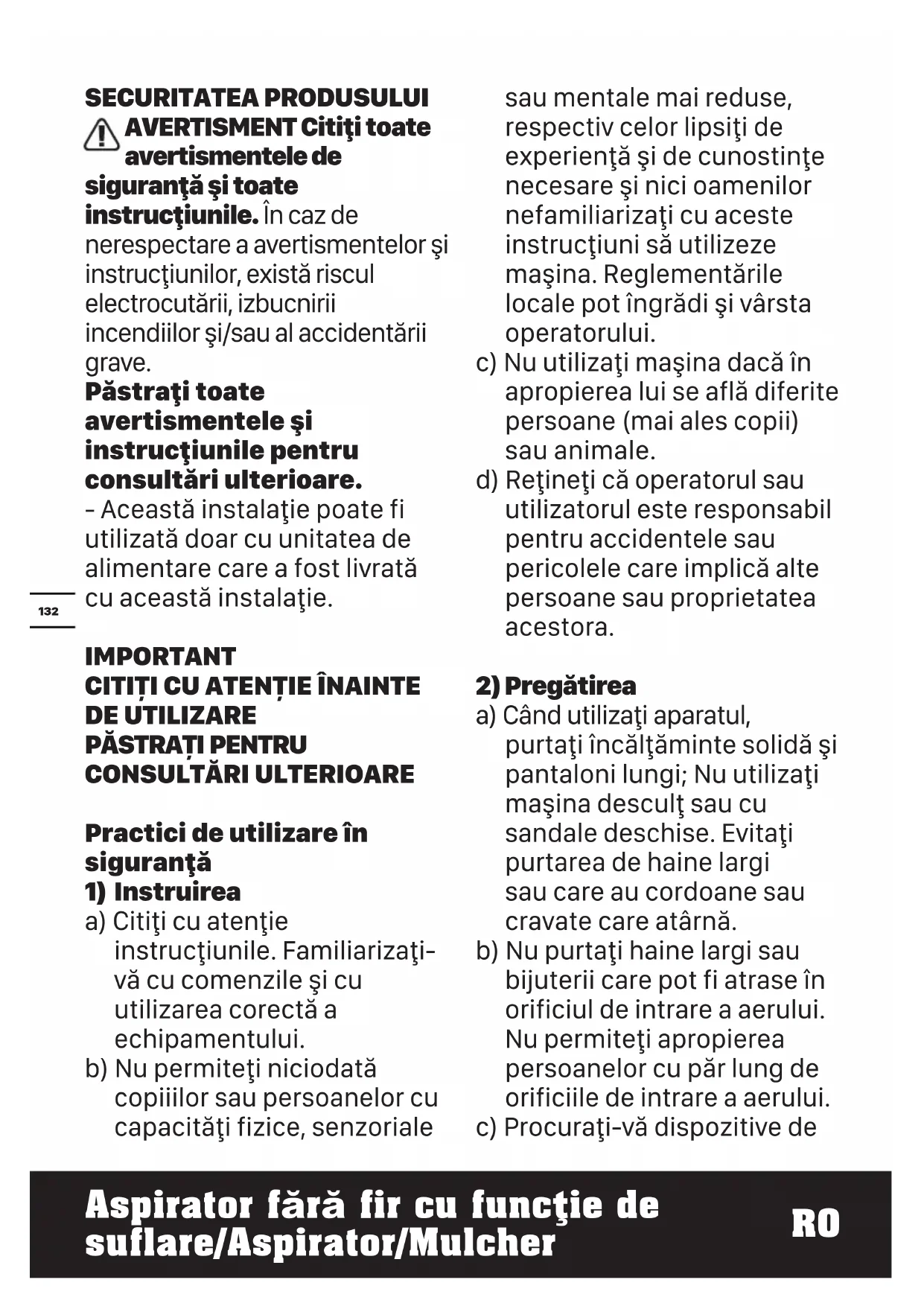

AVERTISMENT Citiți toate avertismentele de

siguranță și toate

instrucțiunile. În caz de

nerespectare a avertismentelor și instrucțiunilor, există riscul electrocutării, izbucnirii incendiilor și/sau al accidentării grave.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

- Această instalație poate fi utilizată doar cu unitatea de alimentare care a fost livrată cu această instalație.

IMPORTANT

CITIȚI CU ATENȚIE ÎNAINTE DE ÚTILIZARE

PĂSTRATI PENTRU

CONSULTĂRI ULTERIOARE

Practici de utilizare în siguranță

1) Instruirea

a) Citiți cu atenție instrucțiunile. Familiarizați- vă cu comenzile și cu utilizarea corectă a echipamentului.
b) Nu permiteți niciodată copiilor sau persoanelor cu capacități fizice, senzoriale

sau mentale mai reduse, respectiv celor lipsiți de experiență și de cunostințe necesare și nici oamenilor nefamiliarizați cu aceste instrucțiuni să utilizeze mașina. Reglementările locale pot îngrădi și vârsta operatorului.

c) Nu utilizați mașina dacă în apropierea lui se află diferite persoane (mai ales copii) sau animale.

d) Rețineți că operatorul sau utilizatorul este responsabil pentru accidentele sau pericolele care implică alte persoane sau proprietatea acestora.

2) Pregătirea

a) Când utilizati aparatul, purtați încălțăminte solidă și pantaloni lungi; Nu utilizati mașina descult sau cu sandale deschise. Evitați purtarea de haine largi sau care au cordoane sau cravate care atârnă.
b) Nu purtați haine largi sau bijuterii care pot fi atrase în orificiul de intrare a aerului. Nu permiteți apropierea persoanelor cu păr lung de orificiile de intrare a aerului.
c) Procurati-vă dispositive de

protectie a auzului și ochelari de protectie. Purtați-le tot timpul cât utilizați mașina.

d) Acționați mașina numai în poziția recomandată și numai pe un sol ferm, orizontal.
e) Nu utilizați maçina pe suprafețe pavate sau cu pietriș deoarece materialele aruncate de aceasta pot duce la rănirea persoanelor.
f) Înainte de utilizare faceți o inspecție vizuală pentru a vă convinge că elementele de tocare și şuruburile care le fixează sunt strânse, carcasa nu este deteriorată, iar apărătorile și ecranele de protecție sunt la locul lor. Înlocuți componentele uzate sau deteriorate pentru a păstra starea inițială a mașinii. Înlocuți etichetele uzate sau ilizibile.

3) Functionarea

a) Înainte de a porni maşina, verificați dacă este gol cuva de alimentare cu materiale.
b) Tineți la distanță fața și corpul dvs. de orificiul de intrare a materialelor în cuvă.
c) Evitați introducerea mâinilor, a membrelor sau a hainelor dvs. în cuva de

alimentare a maşinii sau în jgheabul de evacuare și țineți-le la distanță de piesele componente aflate în mișcare.

d) Păstrați-vă întotdeauna echilibrul. Nu vă întindeți prea mult. Nu stați niciodată la o înălțime mai mare decât baza mașinii în timpul alimentării cu materiale a acestuia.
e) În timpul acționării mașinii, evitați întotdeauna zona jgheabului de evacuare.
f) În timpul alimentării cuvei cu diferite materiale, aveți o grijă sporită ca aceasta să nu adune bucăți de metal, pietre, sticle, cutii de conserve sau alte obiecte străine.
g) Dacă mecanismul de tocare lovește vreun obiect străin sau dacă mașina începe să scoată sunete anormale sau să vibreze, deconectați imediat sursa de alimentare și așteptați oprirea completă a mașinii. Scoateți acumulatorul din mașină și efectuați pașii următori înainte de a reporni și a acționa din nou mașina:
i) inspectați mașina în căutare de deteriorări;

ii) înlocuiti sau reparați piesele deteriorate;

iii)verificați dacă există piese cu fixare slăbită și fixați-le bine.

h) Nu permiteți adunarea materialului procesat în zona de evacuare; acest fenomen poate împiedica evacuarea corectă a materialului și poate duce și la o refulare a materialului prin orificiul de alimentare.

i) Dacă mașina s-a blocat, deconectați sursa de alimentare și scoateți acumulatorul din mașină înainte de a curăța aceasta de mizerie.

j) Nu utilizați niciodată aparatul cu apărători sau scuturi de protecție defecte sau fără dispozitive de protecție, cum ar fi colectorul de reziduuri, instalate.

k) Păstrați curată sursa de alimentare (mizerie și alte acumulări) pentru a preveni deteriorarea acesteia sau un eventual incendiu.

I) Nu transportați/mutați mașina cu sursa de alimentare conectată.

m) Deconectați întotdeauna mașina de la alimentarea

electrică dacă (de ex.: scoaterea accumulatorului din maşină)

- dacă lăsați mașina nesupravegheată,

- înainte de a rezolva blocajele sau de a destupa jgheabul de evacuare,

- înainte de a controla, curăța sau lucra cu mașina;

n) Utilizați aparatul numai în timpul zilei sau în locuri unde există o sursă de lumină artificială corespunzătoare.

4) întreținerea și depozitarea

a) Mențineți toate piulițele, bolțurile și șuruburile strânse pentru a vă asigura că echipamentul este în bună stare de funcționare.

b) Verificați periodic colectorul de materiale solide pentru a preveni uzura și deteriorarea.

c) Înlocuiti piesele uzate sau deteriorate.

d) Utilizați numai piese de rezervă și accesorii originale.

e) Păstrați maçina într-un loc uscat, ferit de accesul copiilor.

f) Dacă mașina a fost oprită

pentru service, inspecție, depozitare sau pentru a schimba un accesoriu, deconectați mașina de la sursa de alimentare și asigurați-vă că toate piesele în mișcare s-au oprit complet. Așteptați răcirea completă a mașinii înainte de a efectua vreo inspecție, vreun reglaj, etc. Întrețineți mașina cu simț de răspundere și păstrați-o curată.

g) Păstrați maçina într-un loc uscat, ferit de accesul copiiilor.
h) Aşteptați întotdeauna răcirea mașinii înainte de depozitare.
i) La operațiunile de service ale elementelor de tocare vă rugăm să țineți cont că aceste piese se pot mișca și atunci când sursa de alimentare este deconectată, din cauza funcției de sincronizare a apărătorii.
j) Nu încercați să anulați niciodată funcția de sincronizare a apărătorii.
5) Instructiuni suplimentare de siguranță pentru

maşinile dotate cu accesorii gen sac

Opriti maçina înainte de a atașa sau a desprinde sacul.

SIGURANTA BATERIEI AVERTISMENTE DE SIGURANTĂ PENTRU ACUMULATOR

a) Nu demontați, deschideți sau rupeți celulele sau accumulatorul. b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare.

Când acumulatorul nu este utilizat, țineți-l la distanță de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii.

c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina

directă a soarelui.

d) Nu supuneți acumulatorul la şocuri mecanice.

e)În cazul scurgerii acumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.

f) Mentinețiacumulatorul curat și uscat.

g)Ştergeți bornele acumulatorului cu o cârpă curată și uscată dacă se murdăresc.

h) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.

i) Nu lăsați acumulatorul la încărcat dacă nu îl utilizati.

j) După perioade extinse de depozitare, poate fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru a obține performanțe maxime.

k) Reîncărcați folosind doar încărcătorul specificat de

Worx. Nu utilizați niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament.

I) Nu utilizati acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament.

m) Nu lăsați acumulatorul la îndemâna copiilor.

n)Păstrați documentația originală a produsului pentru consultări ulterioare.

o)Scoateți acumulatorul din echipament dacă nu îl utilizati.

p) Depuneți acumulatorul la deșeuri în mod corespunzător.

q) Nu introduceți în aparat acumulatoare care provin de la producători diferiti sau cu capacități, dimensiuni sau tipuri diferite.

r) Tineți acumulatorul departe de microunde și presiune ridicată.

SIMBOLURI

	Citiți manualul de utilizare
	Purtați echipament de protecție pentru ochi
	Purtați echipament de protecție pentru urechi
	Feriți mașina de ploaie!
	Avertisment privind pericole
	Instruți persoanele aflate în zonă să păstreze distanța.
	Mod de suflare
	Mod de aspirare
	Impeller continues to rotate after the machine is switched off. Wait until all machine components have completely stopped before touching them.
	Asigurați-vă că accumulatorul este scos înaintea schimbării accesoriiilor.

	Bateriile pot intra în circuitul apei, dacă sunt lichidate incorrect, fapt ce poate fi periculos pentru ecosistem. Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate.
	Nu ardeți
	Baterie Li-Ion. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor fi apoi reciclata sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot fi periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase.
	Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

LISTĂ DE COMPONENTE

1. MÂNER

2. BUTON DE PORNIRE/OPRIRE

3. BUTON DE CONTROL AL VITEZEI MARE/MICI

4. BUTON DE ELIBERARE A TUBURILOR

5. TUB SUFLANTÃ

6. DUZÃ PENTRU TUBUL DE SUFLARE

7. ACUMULATOR *

8. BANDÃ ANTISTATICÃ

9. TUB DE VID SUPERIOR

10. TUB DE VID INFERIOR

11. ROTI

12. SAC DE COLECTARE A FRUNZELOR

13. CAPAC CARCASÃ VENTILATOR

14. BUTON DE ELIBERARE A ACUMULATORULUI* (CONSULTATÎ FIG. C)

15. INDICATOR LUMINOS (CONSULTATI FIG.D)

* Nu toate accesoriiile illustrate sau descrise sunt incluse în pachetul de livrare standard.

DATE TEHNICE

Tip WG583E WG583E.9(5-maşină desemnată, suflantă electrică cu vid reprezentativă)

	WG583E WG583E.9
Tensiune nominală	40 V MAX(2×20 V MAX)**
Viteza de suflare Max. 335 km/h
Capacitate de aspirare	Max. 575 m3/h
Raport strat protector:	12:1
Capacitate colectare iarbă:	35 L
Tip accumulator Litiu-ion /
Capacitate accumulator	4.0 Ah (WA3553) /
Model încărcător WA3883 /
Tensiune încărcător	Intrare: 100-240 V~50-60 Hzleşire 1: 20 V---, 2.0 A ***leşire 2: 20 V---2.0 A ***	/
Timp încărcare (Aprox.)Acumulator:4.0 Ah (1 pc)4.0 Ah (2 pcs)	1 hr2 hrs	/
Greutate mașină	4.2 kg(Suflare)5.1 kg (Aspirare)	2.9 kg (Suflare)3.8 kg (Aspirare)

** Tensiune măsurată în gol. Tensiunea inițială a accumulatorului atinge maximum 20 volți. Tensiunea nominală este de 18 volți.

*** leşirea nr.1 și nr. 2 a încărcătorului înseamnă două porturi care furnizează 2 tensiuni și 2 amperaje egale.

ACCESORII

	WG583E WG	583E.9
Acumulator 2 (WA3553)		/
încărcător	1 (WA3883)	/

Vă recomandăm să achiziționați accesoriiile de la același

magazin de la care ați cumpărat unealta electrică. Consultați ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

INFORMATII PRIVIND ZGOMOTUL

Presiune sonică ponderată L	_pA : 84.7 dB(A)
Putere acustică ponderată L	_wA : 99.7 dB(A)
K_pA & K_wA :	3.0 dB(A)
Purtați echipament de protecție pentru urechi.

INFORMATII PRIVIND VIBRATIILE

Valoarea de emisie a vibrației a	_h <2.5 m/s^2
Incertitudinea	K=1.5 m/s^2

Valoarea totală declarată a vibrațiilor poate fi utilizată pentru compararea unei unelte cu o alta și, de asemenea, poate fi utilizată în cazul unei evaluări preliminare a expunerii.

AVERTISMENT: Valoarea de emisie a vibrației în timpul folosirii effective a sculei electrice poate

diferi de valoarea declarată în funcție de modurile în care este folosită scula, ce depind de exemplele următoare și de variații ale modului de utilizare a sculei:

Modul în care scula este folosită și tipul de materiale tăiate sau sfredelite.

Scula este în stare bună de funcționare și bine întreținută Folosirea accesoriului corect pentru sculă și păstrarea acesteia în condiții bune.

Strângerea corespunzătoare a mânerelor și dacă se folosesc accesorii anti-vibratie.

Scula este folosită conform indicațiilor din fabrică și conform acestor instrucțiuni.

Această sculă poate cauza sindromul vibrație mână-braț dacă nu este folosită în mod corespunzător.

AVERTISMENT: Pentru a fi corectă, estimarea nivelului de expunere în condiții concrete de

folosire trebuie să ia în considerare toate părțile ciclului de operare cum ar fi de câte ori scula este oprită și cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnificativ nivelul de expunere de-a lungul perioadei de lucru totale.

Ajută la micșorarea riscului de expunere le vibrații.

Utilizați ÎNTOTDEAUNA dălți, burghie și pânze ascuțite Păstrați unealta electrică în conformitate cu aceste instrucțiuni și aveți grijă de lubrifierea ei corespunzătoare (dacă e cazul).

Dacă această unealtă electrică este utilizată în mod constant, atunci achiziționați și accesorii anti-vibratie. Planificați-vă astfel programul de lucru încât uneltele electrice cu vibrații mari să fie utilizate de-a lungul mai multor zile.

INSTRUCTIUNI DE UTILIZARE

UTILIZARE CONFORM DESTINATIEI:

Suflanta/aspiratorul este destinat uzului casnic. Dacă doriți, puteți utiliza suflanta și în exterior pentru a deplasa sau aspira mizeria din grădină.

ASAMBLARE ŞI OPERARE

ACTIUNE FIGURA
ÎNAINTE DE OPERAȚIUNEA PROPRIU-ZISĂ
Verificarea stării de încărcare a accumulatoruluiNOTĂ:Fig. A se referă numai la acel pachet de acumulatoare care are și indicator luminos al nivelului de încărcare.	Consultați fig. A
Încărcarea accumulatoruluiNOTĂ:Acumulatorul este NEÎNCĂRCAT și trebuie să îl încărcați o dată înainte de utilizare.Încărcați complet și simultan cele două acumulatoare ale mașinii. Mai multe detalii în ghidul de utilizare al încărcătorului.AVERTISMENT! Încărcătorul și accumulatorul sunt concepute special pentru fi utilizate împreună, așadar nu încercați să utilizați alte dispositive. Nu introduceți sau nu permiteți niciodată pătrunderea obiectelor metalice în conectorii încărcătorului sau accumulatorului, deoarece pot apărea defectiuni de natură electrică și pericole.	Consultați fig. B

Asamblarea mânerului frontalNOTĂ:Această unealtă electrică funcționează numai atunci când ambele acumulatoare sunt instalate corect. Vă rugăm să utilizați întotdeauna aceleași acumulatoare și să le încărcați simultan.Dacă utilizați un pachet de acumulatoare cu două acumulatoare de puteri diferite, dispozitivul va funcționa la nivelul cel mai scăzut de încărcare a bateriei	Consultați fig. C
Battery indicator lightVezi detalii în paragraful: STAREA ACU-MULATORULUIIMPORTANT:Când se aprinde un singur indicator luminos, acumulatorul este complet descărcat, chiar dacă mașina de tuns gardul viu mai poate funcționa o perioadă. Continuarea operării mașinii cu accumulatorul în această stare poate reduce durata de viață și performanțele acumulatorului.Dacă niciun un LED nu este aprins, cel puțin un accumulator este instalat greșit sau este defect. Vă rugăm să verificați cu atenție dacă acestea sunt așezate corect în locașul lor.	Consultați fig. D
OPERATIUNE
Modul de suflare
ASAMBLAREA TUBULUI PENTRU SUFLANTĂ și capac carcasă ventilator	Consultați fig. E1,E2,E3
Buton de pornire/oprireAVERTISMENT! Unealta funcționează timp de câteva secunde după ce a fost oprită.Înainte de așezarea uneltei, așteptați ca motorul să se oprească.	Consultați fig. F
UTILIZAREA SUFLANTEISFATURI PENTRU UTILIZATORI- Atunci când folosiți aparatul, mențineți tubul suflantei la aproximativ 8” deasupra solului.- Folosiți o mișcare de baleiere, dintr-o parte în alta. Avansați lent, menținând materialele solide/frunzele în fața dvs.Avertisment!Nu suflați obiecte solide, cum ar fi cuie, bolțuri sau pietre.	Consultați fig. G
Reglarea vitezei de suflareNOTĂ: viteza pe care o memorează dispozitivul dvs. de fiecare dată când îl porniți este viteza folosită când l-ați oprit ultima dată. La nevoie, vă rugăm să potriviți viteza.	Consultați fig.H
Aspirarea
dezasamblarea TUBULUI PENTRU SUFLANTĂ și capac carcasă ventilator	Consultați fig. I1,I2
ASAMBLAREA TUBULUI PENTRU ASPIRATOR și roată	Consultați fig. J1,J2
ATAŞAREA SACULUI DE COLECTARE A FRUNZELOR	Consultați fig. J3
Buton de pornire/oprireAVERTISMENT! Unealta funcționează timp de câteva secunde după ce a fost oprită.Înainte de așezarea uneltei, așteptați ca motorul să se oprească.	Consultați fig. F
UTILIZAREA ASPIRATORULUINOTĂ: Se recomandă folosirea vitezei ridicate pentru cea mai bună performanță în aspirare.	Consultați fig. K
dezasamblarea TUBULUI PENTRU ASPI-RATOR și Sacul de Strângere a Frunzelor	Consultați fig.L1,L2
Golirea sacului de colectare a frunzelor	Consultați fig. M1,M2
ÎNDEPĂRTAREA MATERIALELOR SOLIDE ÎNFUNDATE DE PE ELICE (scula nu este inclusă)NOTĂ: Asigurați-vă că îndepărtați bateriile înainte de a încerca să curățați orice resturi.	Consultați fig. N

INDICATOARELE LED DE STARE ALE BATERIEI (Consultati fig. D)

• Dacă doriți să aflați nivelul de încărcare al pachetului de acumulatoare, apăsați butonul de lângă indicatorul luminos al nivelului de încărcare al pachetului de acumulatoare înainte de utilizarea sau după utilizarea mașinii.
• În timpul utilizării mașiniții, indicatorul luminos al nivelului de încărcare al pachetului de acumulatoare va indica automat nivelul de încărcare al acestuia. Indicatorul luminos detectează și indică în mod constant starea pachetului de acumulatoare.
• La maşinile care conțin un pachet de acumulatoare în care puterea celor două acumulatoare incluse diferă, indicatorul luminos al nivelului de încărcare indică nivelul de încărcare al accumulatorului cu nivelul de încărcare mai scăzut.

Indicatorul stării de încărcare a accumulatorului	Starea accumulatorului
Ard cinci LED-uri verzi (■■■■■).	Cele două acumulatoare sunt încărcate foarte bine.
Ard două, trei sau patru LED-uri verzi.	Există energie în cele două acumulatoare. Cu cât ard mai multe LED-uri verzi, acumula-toarele dețin cu atât mai multă energie.
Doar un singur LED verde este aprins (■□□□□).	Nivelul de încărcare a cel puțin unui accumulator din pachetul de acumulatoare este foarte scăzut. Vă rugăm să verificați nivelul de încărcare și reîncărcați pachetul de acumulatoare.
Nu arde niciun LED.	Cel puțin un accumulator este instalat greșit sau este defect.
Doar un singur LED pâlpâie de două ori într-un ciclu.	Cel puțin un accumulator este complet descărcat (vă rugăm să vă referiți la paragraful care descrie starea de încărcare a accumulatorului). Vă rugăm să reîncărcați simultan cele două acumulatoare înainte de o nouă utilizare a mașinii sau înainte de stocarea ei.
Doar un singur LED pâlpâie de trei ori într-un ciclu.	Cel puțin un accumulator s-a supraîncălzit, așteptați răcirea lui/lor înainte de a reîncepe munca.
Doar un singur LED pâlpâie de patru ori într-un ciclu.	Mașina este suprasolicitată. Îndepărtați un pic unealta electrică din zona de suflare, după care reluați operațiunea.

DEPOZITAREA

Depozitați suflanta/aspiratorul în interior, într-un spațiu uscat, ferit de copii și animale.

CURĂȚAREA APARATULUI

Curățați aparatul cu regularitate.

Avertisment! Păstrați aparatul uscat. în niciun caz nu pulverizați apă pe acesta.

• Pentru curățarea instrumentului, folositi numai săpun neagresiv și o cârpă moale.
• Nu utilizati detergenti, agenti de curătare sau solventi care ar putea contine substanțe chimice, deoarece aceste produse pot deteriora grav componentele din plastic.

PROTECTIA MEDIULUI

Produsele electrice nu trebuie depuse la deşeurîmpreună cu gunoiul menajer. Vă rugăm să ledepuneți la unitățile de reciclare existente. Pentrusfaturi privind reciclarea, consultați autoritățile sau distribuitorul.

DECLARATIE DE CONFORMITATE

Subsemnații,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Declarăm că produsul,

Descriere Aspirator pe baterii cu funcție de suflare

Tip WG583E WG583E.9 (5-maşină desemnata, suflantă electrică cu vid reprezentativă)

Functie Pompa de vacuum este destinată aspirării reziduurilor în colectorul pentru

Respectă următoarele Directive,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificată prin 2005/88/EC

2000/14/EC modificată prin 2005/88/EC:

- Procedură de evaluare a conformității conformă cu

Anexa V

- Nivel de putere sonoră măsurat 99.7 dB(A)

- Nivel de putere sonoră garantat declarat 103 dB(A)

Se conformează standardelor,

EN 60335-1, EN 50636-2-100, EN 62233,

EN ISO 3744, EN 55014-1, EN 55014-2

Persoana responsabilă pentru elaborarea fișei tehnice, Denumire Marcel Filz

Adresă Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

M A

2021/04/12

Allen Ding

Adjunct Inginer şef, Testare si certificare

Positec Technology (China) Co., Ltd
