Produkttyp	Trådlös lövblås
Märke	Worx
Modell	WG543E.9
Märkspänning	18 V (20 V max obelastad)
Maximalt luftflöde	696 m³/h (volymläge)
Maximal lufthastighet	209 km/h (hastighetsläge)
Vikt (med batteri)	1,7 kg
Laddningstid	Cirka 2 timmar
Batterityp	Li-Ion 20 V, modell WA3553
Laddare ingår	Modell WA3880
Ljudtrycksnivå	92,6 dB(A)
Utsänd vibration (hand-arm)	< 2,5 m/s²
Driftsätt	2 lägen: luftvolym och lufthastighet, valbara med skjutreglage
Effektinställning	2-hastighetsomkopplare
Rekommenderad säkerhetsutrustning	Skyddsglasögon, hörselskydd, långbyxor, slutna skor
Underhåll och rengöring	Rengör med en fuktig trasa och mild tvål; använd inte lösningsmedel eller tryckvatten
Reparationsbarhet	Använd endast original Worx reservdelar
Avsedd användning	Blåsa bort skräp utomhus; inte användas inomhus eller för djurskötsel

Vanliga frågor - WG543E.9 WORX

Hur ändrar jag driftsättet på lövblåsen?

För att växla från luftvolymläge till hastighetsläge, tryck på munstyckets frigöringsknapp och skjut munstycket framåt (volymläge) eller bakåt (hastighetsläge). Volymläge är idealiskt på hårt underlag, hastighetsläge på gräs.

Hur laddar jag batteriet och hur lång tid tar det?

Använd endast medföljande Worx WA3880-laddare. Sätt i batteriet i laddaren; indikatorn visar laddning. Laddningstiden är cirka 2 timmar. Lämna inte batteriet i onödan på laddning.

Vilken batterityp kan jag använda?

Använd endast Li-Ion Worx WA3553-batteri (20 V max). Använd aldrig en annan modell, det kan skada apparaten eller utgöra en säkerhetsrisk.

Kan jag använda en laddare som inte är Worx?

Nej. Använd endast medföljande Worx WA3880-laddare. En inkompatibel laddare kan överhetta batteriet eller orsaka brand.

Hur rengör jag lövblåsen efter användning?

Koppla bort batteriet. Rengör utsidan med en fuktig trasa och lite mild tvål. Använd aldrig lösningsmedel, starka rengöringsmedel eller tryckvatten. Lagren är självsmörjande.

Vilka säkerhetsåtgärder ska jag vidta?

Bär alltid skyddsglasögon och hörselskydd. Använd långbyxor och slutna skor. Blås inte mot personer eller djur. Håll hår och kläder borta från luftintaget.

Vad gör jag om maskinen blir blockerad?

Stäng omedelbart av lövblåsen och ta bort batteriet. Vänta tills alla rörliga delar har stannat, ta sedan bort skräp som blockerar utloppet eller luftintaget. För aldrig in händerna medan batteriet är anslutet.

Hur förvarar jag lövblåsen under längre tid?

Ta bort batteriet. Rengör apparaten och låt den torka. Förvara den på en torr plats, utom räckhåll för barn. Förvara batteriet skyddat från sol och värme. Ladda det delvis (cirka 50 %) före förvaring.

Vilken ljudnivå har denna apparat?

Ljudtrycksnivån är 78 dB(A) och ljudeffektnivån är 92,6 dB(A). Använd hörselskydd vid användning.

Kan jag använda lövblåsen i regn?

Nej. Använd aldrig apparaten i regn eller fuktigt väder. Vatten kan skada elektriska komponenter och öka risken för elstöt. Undvik även att använda den vid risk för åska.

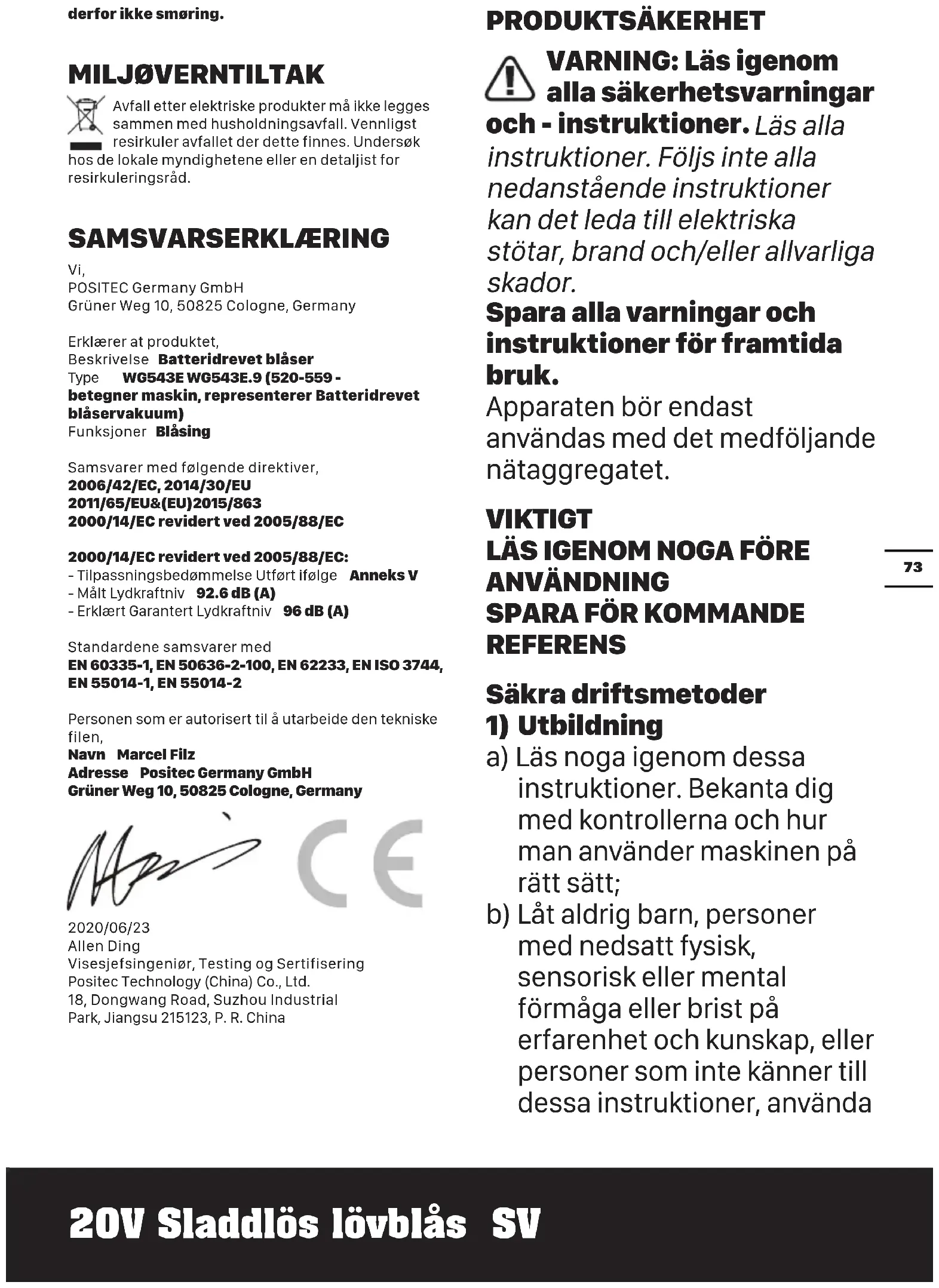

BRUKSANVISNING WG543E.9 WORX

WARNING: Läs igenom alla säkerhetsvarningar

och - instruktioner. Läs alla

instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

Apparaten bör endast användas med det medföljande nätaggregatet.

VIKTIGT

LÄS IGENOM NOGA FÖRE ANVÄNDNING

SPARA FÖR KOMMANDE REFERENS

Säkra driftsmetoder 1) Utbildning

a) Läs noga igenom dessa instruktioner. Bekanta dig med kontrollerna och hur man använder maskinen på rätt sätt;

b) Låt aldrig barn, personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, eller personer som inte känner till dessa instruktioner, använda

maskinen. Lokala föreskrifter kan begränsa operatörens ålder.

c) Använd aldrig maskinen då människor, i synnerhet barn, eller husdjur är i närheten;
d) Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom.

2) Förberedelse

a) Under arbete med maskinen, använd alltid solida skodon och långbyxor. Använd inte denna apparat när du är barfota eller använder öppna sandaler. Undvik att använda kläder som sitter löst eller som har hängande remmar eller band.
b) Använd inte löst sittande kläder eller smycken som kan sugas in i luftinloppet. Låt inte långt här komma nära luftinloppen;
c) Använd skyddsglasögon under användning; använd hörselskydd.
d) Kör maskinen i en rekommenderad position och endast på en fast, jämnt underlag.
e) Kör inte maskinen på en stenbelagd eller grusad

yta där utlagt material kan orsaka skada.

f) Inspektera alltid maskinen visuellt innan användning, för att se till att fästanordningar är säkrade, att käpan är oskadad och att skydd och skärmar sitter på plats. Byt ut slitna eller skadade komponenter i uppsättningarna för att bevara balansen. Byt ut skadade eller oläsliga etiketter.

3) Drift

a) Innan du startar maskinen, säkerställ att matarkammaren är tom.
b) Håll ditt ansikte och din kropp borta från mataröppningen.
c) Låt inte händer eller en annan kroppsdel eller kläder komma i kontakt med insidan av matarkammaren, utmatningsrännan eller i närheten av någon rörlig del.
d) Håll god balans och fotfäste i alla lägen. Översträck dig inte. Stå aldrig på en högre nivå än basen av maskinen när du matar in material i den.
e) Stå inte i vägen för utsläppszonen när du kör

maskinen.

f) Om maskinen skulle börja ge ifrån sig ovanliga ljud eller vibrationer, stäng omedelbart av strömkällan och låt maskinen stanna. Ta bort batteripaket från maskinen och vidta följande åtgärder innan du startar om och kör maskinen:

i) Inspektera för skada.;

ii) Ersätt eller reparera eventuella skadade delar;

iii) Kontrollera och dra åt eventuella lösa delar.

g) Låt inte bearbetat material byggas upp i utsläppszonen; detta kan förhindra ordentligt utsläpp och resultera i rekyl av material genom mataröppningen.

h) Om maskinen blir igensatt, stäng av strömmen och ta bort batteripaketetfrån maskinen innan du rensar bort skräp.

i) Använd aldrig maskinen med trasiga skydd eller skärmar, eller utan säkerhetsanordningar.

j) Håll strömkällan fri från skräp och andra ansamlingar för att förhindra skador på strömkällan eller möjlig brand.

k) Transportera inte denna

maskin medan strömmen är på.

I) Koppla alltid bort maskinen från strömkällan (ta t.ex. bort batteripacketet från maskinen)

- närhelst du går ifrån maskinen;

- innan du rensar en tilltäppning;

- innan kontroll, rengöring eller underhåll på maskinen;

m) Undvik att använda maskinen under dåliga väderförhållanden, särskilt vid risk för blixtnedslag.

4) Underhåll och förvaring

a) Se till att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att maskinen är driftsäker.

b) Byt ut slitna eller skadade delar.

c) Använd endast originalreservdelar och tillbehör.

d) Förvara maskinen på en torr plats, utom räckhåll för barn.

e) När maskinen stoppas, p.g.a. service, kontroll, lagring eller för att byta tillbehör, stäng av strömkällan, koppla bort maskinen från strömförsörjningen och säkerställ att alla delar som

rör sig har stannat helt och hållet. Låt maskinen svalna innan du utför kontroller, justeringar etc. Vårda maskinen och håll den ren.

f) Förvara maskinen på en torr plats, utom räckhåll för barn.
g) Låt alltid gräsklipparen svalna innan du ställer undan den.
h) Försök aldrig att "köra över" spärranordningen på skyddet.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.

b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.

d) Utsätt inte batteriet för mekanisk chock.

e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

f) Håll batteriet rent och torrt.

g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på laddning när det inte används.

j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

k)Ladda endast med laddare av varumärket Worx. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.

I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
m) Håll batteriet borta från barn.
n) Behåll den ursprungliga bruksanvisningen för framtida användning.
o) Plocka ur batteriet från verktyget då det inte används.
p)Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.

SYMBOLER

	Läs bruksanvisningen
	Varning
	Använd skyddsglasögon
	Utsätt inte för regn

	Använd hörselskydd
	Håll kringstående undan.
	Varning för fara
	Uttjänade elektriska produkter får inte kasseras som hushållsavfall.Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.
	Se till att batteriet tas bort innan byte av tillbehör.
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Får ej uppeldas
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.

KOMPONENTER

1. LUFTHASTIGHET SELEKTOR MUNSTYCKE
2. BLÅSRÖR
3. TILL/FRÅN-STRÖMBRYTAREN

4. HANDTAG

5. KNAPPAR FÖR LÖSGÖRANDE AV BATTERIPACKEN \*

6. BATTERIPAKET \*

7. MOTORHUS

8. MUNSTYCKE UTLÖSNINGSKNAPP

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

TEKNISKA DATA

Typ WG543E WG543E.9 (520-559 - maskinbeteckning, representativt för den sladdlösa lövblåsaren)

	WG543E WG543E.9
Spänning 20 V Max.** ---
Max. luftvolym	I: 518 m^3/h II: 696 m^3/h (Luftvolymläge)
Högsta lufthastigheten	I: 153 km/h II: 209 km/h(Lufthastighetsläge)
Laddningstid 2 timme (Cirka.) /
Maskinens vikt 1.7 kg 1.1 kg

**Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V.

BULLERINFORMATION

Uppmätt ljudtryck L	_pA = 78.0 dB(A)
K_pA	3.0 dB(A)
Uppmätt ljudstyrka L	_wA = 92.6 dB(A)
K_wA	3.0 dB(A)

Använd hörselskydd.

VIBRATIONSINFORMATION

Typisk uppmätt vibrering a	_h < 2.5m/s^2
Osäkerhet	K = 1.5m/s^2

Det deklarerade totala vibrationsvärdet kan användas för att jämföra ett verktyg med ett annat och det kan också användas för preliminär bedömning av exponering.

WARNING: Vibrationsemissionsvärdet vid

användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand- arm- vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en

beräkning av exponeringsnivån under verkliga

förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

TILLBEHÖR

	WG543E	WG543E.9
Batteripaket (WA3553)	1	/
Laddare (WA3880)	1	/

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

HANTERING

ÄNDAMÅLSEN LIG ANVÄNDNING

Blåsaren är avsedd för att blåsa skräp. Den är inte avsedd att användas inomhus eller för djurtrimning.

MONTERING & HANTERING

AKTIVITET BILD
MONTERING
Ladda batterietDitt batteripaket är OLADDAT och du måste ladda det en gang innan användning.Mer information finns i bruksanvisningen till laddaren.⚠️ Varning! Laddaren ochbatteripaketet är särskiltkonstruerade för att fungera tillsammans.Använd inget annat batteripaket eller någon annan laddare. Se till att inga metallföremål kommer in i laddaren eller batteripaketet. Det kan orsaka elektriska fel som kan medföra fara.	See Fig.A1, A2
Ta bort eller sätta i batteripaketetOBS: Tryck på batteripaketets spärrhakeoch ta bort batteriet från borrmaskinen. Efter laddningen skjut i batteripaketet i borrmaskinens batteriport. En enkel skjutning och ett lätt tryck är tillräckligt.	See Fig.B, C
LufthastighetslägeNOTERA: Fläkten är i lufthastighetsläge för standardmontering.NOTERA: Fläkten har två arbetslägen:lufthastighetsläge och luftvolymläge.För att ändra lägen, tryck ner munstycksutlösningsknappen och skjut bakåt för lufthastighetsläge. Skjut framåt för luftvolymläge.Välj ett lämpligt läge i enlighet med ditt arbete. Lufthastighetsläge rekommenderas för rengöring i gräs, som visas i Fig. H1.Luftvolymläge rekommenderas för rengöring på hård mark, t.ex. cement, som visas i Fig. H2.	See Fig. D
Luftvolymläge	See Fig. E, F
HANTERING
START OCH STOPP⚠️ VARNING! Verktyget fortsätter att gå i några sekunder efter att det stängts av.Låt motorn stanna helt och hålllet innan verktyget sätts ned.	See Fig. G

Justera blåshastigheten / luftvolymen med 2 växlarANVÄNDARRÅD- Håll blåsröret ungefär 8" over marken vid användning.- Rör den i en svepande rörelse från sida till sida. Gå längsamt framåt och håll det samlade skräpet framför dig.- När skräpet/löven blåsts ihop i en hög är det enkelt att göra sig av med högen.	See Fig. H1, H2
!FÖRSIKTIGHET!- Blås inte hårda föremål som spikar, bultar eller stenar.- Använd inte lövblåsaren nära åskådare eller husdjur.- Var extra försiktig vid rengöring av trappor eller andra trånga utrymmen.- Använd säkerhetsglasögon eller annan lämplig ögonskyddsutrustning, långbyxor och skor.

RENGÖR VERKTYGET

Rengör verktyget regelbundet.

Varning! Håll produkten torr. Spruta under inga omständigheter vatten på det.

• Rengör endast med mildtvällösning och en fuktig trasa.
• Använd inga tvättmedel, rengöringsmedel eller lösningsmedel som kan innehålla kemikalier som kan skada plasten.
• Produkten använder självsmörjande lager så ingen smörjning krävs.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala

myndigheter eller återförsäljare för återvinningsråd.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning Sladdlös lövblås

Typ WG543E WG543E.9 (520-559 -

maskinbeteckning, representativt för den sladdlösa lövblåsaren)

Funktion Blåsa

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC:

- Konformitetsutvärderingsprocedur enligt Bilaga V

- Uppmätt bullernivå 92.6 dB (A)

- Deklarerad garanterad bullernivå 96 dB (A)

Standarder överensstämmer med,

EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744,

EN 55014-1, EN 55014-2

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

M A

2020/06/23

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd.
