Márka	Dometic
Modell	HUB 2
Terméktípus	Felfújható sátor
Kapacitás	2 személyes
Fő anyag	Poliészter poliuretán bevonattal
Szerelés típusa	Felfújás mellékelt kézi pumpával
Ajánlott felfújási nyomás	9 psi (0,62 bar)
Tartozékok	Menhely, padlóburkolat, 4 gyorsrögzítő heveder, kézi pumpa, karók táskája, szállítóhuzat
Ajánlott használat	Kirándulások, autonóm kempingezés, SUV és kisteherautók
Nem alkalmas	Nagyon erős szél, hóesés, szezonális vagy kereskedelmi használat
Biztonság	Soha ne használjon égésterméket termelő készüléket a sátorban; tartsa a szellőzőnyílásokat tisztán
Karbantartás	Tisztítsa tiszta vízzel és puha kefével; minden utazás előtt alkalmazzon vízlepergető és UV-védő kezelést
Tárolás	Teljesen szárítsa meg, mielőtt száraz, szellős helyen tárolja
Javítás	Javítókészlet ajánlott: javítószalag, javítóoldat, szilikon spray cipzárakhoz
Garancia Európa	Törvényes garancia; lépjen kapcsolatba a viszonteladóval vagy a Dometic leányvállalattal
Garancia Ausztrália/Új-Zéland	3 év; a fogyasztói garanciákról szóló törvénynek megfelelő feltételek

Gyakran ismételt kérdések - HUB 2 DOMETIC

Hogyan kell felfújni a HUB 2 sátrat?

Használja a mellékelt kézi pumpát. Fújja fel a légcsöveket, amíg a nyomásmérő zöld zónájába nem ér (9 psi / 0,62 bar). Ne használjon gumiabroncs-kompresszort.

Használhatok főzőlapot vagy grillt a sátor belsejében?

Nem, veszélyes. Az égésterméket termelő készülékek által termelt szén-monoxid felhalmozódhat és halálos mérgezést okozhat. Soha ne főzzön a sátor belsejében.

Hogyan kell leereszteni és eltenni a sátrat?

Nyissa ki a kiömlőszelepeket, várja meg, amíg a levegő nagy része kijön, majd hajtsa vagy görgesse a sátrat a szelepek felé a maradék levegő eltávolításához. Győződjön meg róla, hogy a sátor tiszta és száraz, mielőtt a szállítóhuzatba teszi.

Mi a teendő, ha egy csőből levegő szivárog?

Keresse meg a lyukat a cső vízbe merítésével. Használjon javítószalagot és javítóoldatot a lyuk lezárásához. Kövesse a használati útmutató részletes lépéseit.

Hogyan kell felszerelni a sátrat kemény talajon?

Használjon a talajtípushoz illő karókat. Kemény talaj esetén kérdezze meg a viszonteladót. Üsse be a karókat 45°-ban a sátorhoz képest, és feszítse meg a rögzítőköteleket.

A sátor vízálló?

Igen, de páralecsapódás előfordulhat. Ha szivárgások jelennek meg, ellenőrizze a varratokat és alkalmazzon tömítőanyagot. Az első vízhatásnál a varratok nedvesedhetnek, ami normális.

Használhatok kazettás előtetőt ezzel a sátorral?

Igen, ha kazettás előtetőt használ, a felszerelés során támassza alá, hogy elkerülje a túlterhelést. Rögzítés után teljesen tekerje vissza az előtetőt a helyére.

Hogyan kell tisztítani a sátrat?

Tisztítsa tiszta vízzel és puha kefével. Ne használjon vegyszereket, alkoholt vagy mosószereket. Minden utazás előtt alkalmazzon vízlepergető és UV-védő kezelést.

Milyen tartozékok érhetők el a HUB 2-höz?

Hozzáadhat egy belsősátrat (ref. 9120001983), PVC- vagy hálós ablakot, csatlakozó alagutat vagy talajlenyomatot. A cikkszámokért tekintse meg a használati útmutatót.

Mi a teendő, ha a sátor nem fújódik fel megfelelően?

Ellenőrizze, hogy a szelep megfelelően van-e csavarva, és a fújócső nincs-e megtörve. Győződjön meg arról, hogy a légcsövek közötti elzárószelepek nyitva vannak. Ha a kézi pumpa nem működik, ellenőrizze annak állapotát.

HASZNÁLATI ÚTMUTATÓ HUB 2 DOMETIC

Felfújható sátor Használati utasítás ....67

A termék mindenkori szakszerű telepitóse, használata és karbantartása órdelekében körjük figyelmcson olvassa el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmezletéseket, valamint mindig tartsa be ezeket. Ezt az útmutató a termék közelében KELL tartani.

A termék használatba vételével Ön kijelenti hogy figyelmesen elokvasta az összes utasítást, irányelvet és figyelmezteztést, valamint megértette és elfogadja az itt leírt szerzőcési feltételeket. Ön elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyvben elírt útmutatásoknak, irányiveknek és figyelmeztozéseknek, valamint a hatályos törvényoknek és szabályozásoknek megfolyőson használja ozt a toméket. Az itt leit utasítások és figyelmetzetések olivasásának és betartásának elmulesztása saját és mások sérülésehez, a termék vagy a közelben taláható más anyagi javak károsodásához vezethel. Ez a termék kézikönyv és a benne található utasítások, irányelvek és figyelmezteletések, valamint a kapcsolódó dokumentációk módosulhat nak és frissülhetnek. Naprakész termékinformációk érókeében kérjük látogasson el a következő honlapra: documents.dometic.com, dometic.com.

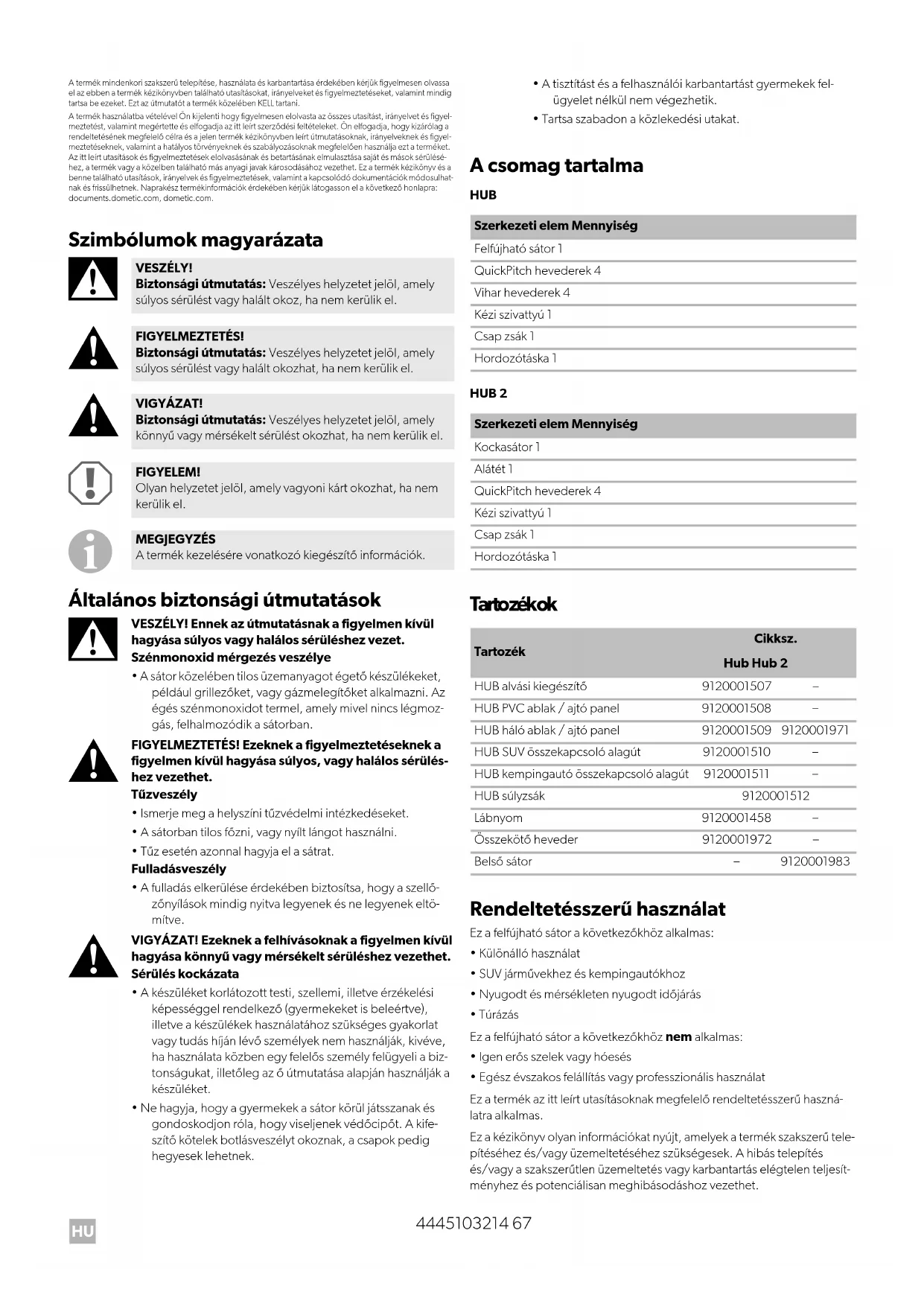

Szimbólumok magyarázata

VESZÉLY!

Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okoz, ha nem kerülik el.

FIGYELMEZTETÉS!

Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okozhat, ha nem kerülik el.

VIGYÁZAT!

Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el.

FIGYELEM!

Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem kerülik el.

MEGJEGYZÉS

A termék kezelésére vonatkozó kiegészítő információk.

Általános biztonsági útmutatások

VESZÉLY! Ennek az útmutatásnak a figyelmen kívül hagyása súlyos vagy halálos sérüléshez vezet. Szénmonoxid mérgezés veszélye

- A sátor közelében tilos üzemanyagot égető készülékeket, például grillezőket, vagy gázmelegítőket alkalmazni. Az égés szénmonoxidot termel, amely mivel nincs légmozgás, felhalmozódik a sátorban.

FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a figyelmen kívül hagyása súlyos, vagy halálos sérüléshez vezethet.

Tüzveszély

• Ismerje meg a helyszíni tűzvédelmi intézkedéseket.
• A sátorban tilos főzni, vagy nyílt lángot használni.
• Tüz esetén azonnal hagyja el a sátrat.

Fulladásveszély

- A fulladás elkerülése érdekében biztosítsa, hogy a szellőzőnyilások mindig nyitva legyenek és ne legyenek eltö-mítve.

VIGYÁZAT! Ezeknek a felhívásoknak a figyelmen kívül hagyása könnyű vagy mérsékelt sérüléshez vezethet. Sérülés kockázata

• A készüléket korlátozott testi, szellemi, illetve érzékelési képességgel rendelkező (gyermekeket is beleértve), illetve a készülékek használatához szükséges gyakorlat vagy tudás híján lévő személyek nem használják, kivéve, ha használata közben egy felelős személy felügyeli a biztonságukat, illetőleg az ő útmutatása alapján használják a készüléket.

• Ne hagyja, hogy a gyermekek a sátor körül játsszanak és gondoskodjon róla, hogy viseljenek védőcipőt. A kife-szítő kötelek botlásveszélyt okoznak, a csapok pedig hegyesek lehetnek.

• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.

• Tartsa szabadon a közlekedési utakat.

A csomag tartalma

HUB

Szerkezeti elem Mennyiség

Felfújható sátor 1

QuickPitch hevederek 4

Vihar hevederek 4

Kézi szivattyú 1

Csap zsák 1

Hordozótáska 1

HUB 2

Szerkezeti elem Mennyiség

Kockasátor 1

Alátét 1

QuickPitch hevederek 4

Kézi szivattyú 1

Csap zsák 1

Hordozótáska 1

Tartozékok

Tartozék	Cikksz.
	Hub Hub 2
HUB alvási kiegészítő	9120001507	-
HUB PVC ablak / ajtó panel	9120001508	-
HUB háló ablak / ajtó panel	9120001509	9120001971
HUB SUV összekapcsoló alagút	9120001510	-
HUB kempingautó összekapcsoló alagút	9120001511	-
HUB súlyzsák	9120001512
Lábnyom	9120001458	-
Összekötő heveder	9120001972	-
Belső sátor	-	9120001983

Rendeltetésszerű használat

Ez a felfújható sátor a következőkhöz alkalmas:

• Különálló használat
• SUV járművekhez és kempingautókhoz
• Nyugodt és mérsékleten nyugodt időjárás
  • Túrázás

Ez a felfújható sátor a következőkhöz nem alkalmas:

• Igen erős szelek vagy hóesés
• Egész évszakos felállítás vagy professzionális használat

Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.

Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibásodáshoz vezethet.

A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:

• Hibás összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is
• Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkatrészektől eltérő cserealkatrészek használata
• A termék kifejezett gyártói engedély nélküli módosítása
• Az útmutatóban leírt céloktól eltérő felhasználás

A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.

A sátor használata

VIGYÁZAT! Sérülés kockázata

Amíg egy levegőrúd fel van fújva, tilos kinyitni a védőtokon lévő cipzárt. Ez a levegőrúd felrepedéséhez vezet.

Az első használat előtt

Mielőtt először használná a terméket, egy próbafelállítás végrehajtásával ismerkedjen meg a termékkel. Ellenőrizze a kiszállított csomag hiánytalanságát.

Terület kiválasztása

Széltől védett sík területet válasszon ki:

1. szükség esetén használjon szélfogót.
2. A szövet UV általi roncsolásának elkerülése érdekében árnyékos területet válasszon ki.
3. Kerülje a fák alatti felállítást, mivel a leeső ágak, a gyanta, stb. kárt tehetnek a termékben.
4. A sátoraljzat sérülésének elkerülése érdekében tisztítsa meg a területet az éles kövektől és a hulladékoktól.
5. Úgy állítsa fel a terméket, hogy az ajtók a széllel ellentétes oldal felé nézzenek.

A sátor felállítása

VIGYÁZATI Sérülésveszély és anyagi kár

- Ne alkalmazzon autókerekek felfújására tervezett kompresszor típusokat.

- A levegőrudakat csak a mellékelt kézi pumpa nyomás-mérő műszerének zöld zónájában lévő nyomással fújja fel (9 psi/0,62 bar).

FIGYELEM! Anyagi kár

• Erővel tilos nyitni vagy zárni a cipzárakat.
• Ha a sátor csatlakoztatásához kazettás elősátort használ, a munka során támassza meg a kazettás elősátort, hogy ne feszüljön meg túlságosan. A sátor csatlakoztatása után tekerje vissza teljesen a kazettás elősátort a tokjába.

MEGJEGYZÉS

• A sátor csomagjában nagy teherbírású csapok találhatók. Ezek számos területhez alkalmasak, de bizonyos talajtípusokhoz speciális csapokra van szükség. Kérje ki kereskedője tanácsát.
• A csapokat a sátorhoz képest 45°-os szögben ferdén hajtsa bele a talajba.
• Állítson be minden egyes kifeszítő kötelet ahhoz a varrat- hoz, ahonnan az kiindul.

A sátor felállítása során vegye figyelembe a következő tanácsokat:

• Az ábrák általános áttekintés biztosítanak a felállításhoz. A tényleges felállítás a sátor modelljétől függően némileg eltérő lehet.

• Kérjen segítséget. Több emberrel egyszerűbb a felállítás.

• Miután függőleges helyzetbe állította a sátort, ellenőrizze a sarokcsapokat és szükség esetén ismét üsse be a csapokat a talajba. A belső részen a sátoraljzat ki kell hogy legyen feszítve és négyzet alakú kell hogy legyen.

• Tüzze le a kifeszítő köteleket, így a sátor kifeszül, de az alakja nem deformálódik el.
• Csatlakoztassa a vihar hevedereket, ha vannak ilyenek.
• A megfelelő feszesség biztosítása érdekében rendszeresen elle-nőrizze a kifeszítő köteleket és szükség esetén a csúszórészekkel állítsa be ezeket.

A következők szerint állítsa fel a sátort:

1. A sátor szennyeződéstől és károsodástól való védelme érdekében a kicsomagolás előtt terítsen ki egy ponyvát vagy egy sátoraljzatot.
2. Csomagolja ki a sátort.
3. Válogassa szét és azonosítsa az eltérő komponenseket.
4. A sátor felállításához az ábrán látható módon járjon el (2. ábra, 3. oldal – 9. ábra, 4. oldal).

A következők szerint állítsa fel a tartozékokat:

1. A tartozékok szennyeződéstől és károsodástól való védelme érdekében a kicsomagolás előtt terítsen ki egy ponyvát vagy egy sátoraljzatot.
2. Csomagolja ki a tartozékokat.
3. Válogassa szét és azonosítsa az eltérő komponenseket.
4. A tartozékok felállításához az ábrán látható módon járjon el (10. ábra, 5. oldal - 26. ábra, 10. oldal).

A sátor szétszerelése

FIGYELEM! Károsodás veszélye

A sátor szétszerelése során ne alkalmazzon túlzott erőkifej-tést. Ellenkező esetben az anyagok károsodhatnak.

1. Távolítsa el a szennyeződést a külső részről.
2. Zárja be az összes ablak sötétítőt.
3. Zárja be az összes ajtót.
4. Távolítsa el az összes tartozékot.
5. Távolítsa el az összes zsinórt és hevedert.
6. Távolítsa el a sarokcsapok közötti összes csapot.
7. Nyissa ki a kieresztő szelepeket.
8. Várjon, amíg eltávozik a levegő nagy része.
9. Távolítsa el a négy sarokcsapot.
10. Még több levegő kinyomásához hajtogassa/tekercselje a sátort a szelepek felé.
11. Leeresztett állapotban tekercselje össze a sátort a hordozózsákba illeszkedő méretre.
12. Mielött bepakolná azokat a hordozótáskába, biztosítsa hogy az összes alkatrész tiszta legyen.
13. Ha a sátor nedves, vagy nyirkos, a lehető leghamarabb szárítsa meg.

Tisztítás és karbantartás

FIGYELEM! Károsodás veszélye

• A tisztításhoz ne használjon éles vagy kemény tárgyakat, vagy tisztítószereket.
• A tisztításhoz ne használjon alkohol alapú anyagokat, vegyszereket, szappant és tisztítószereket.

• Távolítsa el a madárűrüléket és a fák gyantáját, mivel ezek tartósan károsíthatják az anyagot.

• Szükség esetén tiszta vízzel és puha kefével tisztítsa meg a terméket.

• Minden egyes út előtt alkalmazzon víz-, és UV-ellenes impregnálást.

A sátor tárolása

MEGJEGYZÉS

• A tisztításhoz teljesen állítsa fel a sátort.

• Az anyag teljes megszáradása érdekében a tisztítást egy napsütéses napon végezze.

• Tisztítsa meg a sátort.

• Szárítsa meg a szabad levegőn a sátort és az elpakolás előtt ellenőrizze, hogy teljesen megszáradt-e.
• Jól szellőző, száraz helyen tárolja.

Hibaelhárítás

MEGJEGYZÉS

• A vízzel való első érintkezés során némi nedvesség jelenhet meg a varratoknál. A nedvesség hatására a szálak megduzzadnak és kitöltik a varrási művelet során keletkezett lyukakat.
• Egy teljesen felszerelt cserealkatrész készlet a következőket tartalmazza:
• Impregnálószer
  – Javítószalag és javítási megoldás
  – Szilikonspray a cipzárakhoz
  – Tartalék csapok

Probléma Megoldás

A sátor csak nehezen fúj-ható fel	► Ellenőrizze, hogy a szelep teljesen be van-e tekerve a levegőrúdba.► Ellenőrizze, hogy a felfújó cső meg van-e csavarodva a szelepnél. Ezt zaj is jelezheti. Egyenesítse ki a felfújó csővet.► Ellenőrizze, hogy a kézi szivattyú működik-e.
A sátor egy része nem fúj-ható fel	► Ellenőrizze az levegőrudakat összekapcsoló összes szigetelő szelepet, hogy ezek nincsenek-e nyitva.
A sátor egy része nem ereszthető le	► Ellenőrizze az levegőrudakat összekapcsoló összes szigetelő szelepet, hogy ezek nincsenek-e nyitva.
Meg vannak törve a levegőrudak	► Fújjon be több levegőt (9 psi/0,62 bar).
Levegőszivárgás	► Ellenőrizze, hogy a szelep teljesen be van-e tekerve a levegőrúdba és hogy a helyén van-e a tömítőgyűrű.► Ellenőrizze, hogy a szelep kupakja szorosan meg van-e húzva.► Ellenőrizze a lyukadásokat, lásd: „Páralecsapódás” fej., 69. oldal.
Vízszivárgás	► Ellenőrizze a szivárgó varratokat, sérült illesztéseket és a nedves területeket.► Ha nem talál szivárgást, lásd: „Páralecsapódás” fej., 69. oldal.► Ha szivárgást talál, vigyen fel varrat tömítőanyagot.
Szakadás a szövetben	► A szövet lezáráásához használja a javítószalagot.► A javításokat hivatalos szakemberrel végeztesse el.

Páralecsapódás

Ha a következő feltételek közül egy vagy több teljesül, akkor minden sátorban kialakul belső páralecsapódás:

• Magas a levegő páratartalma
• Magas a talaj nedvességtartalma

• Lecsökken a hőmérséklet

Erős páralecsapódás esetén a nedvesség lefolyhat a tető belső részén, és csöpöghet a belső szerelvényekről, és tévesen szivárgásnak vélhető.

▶ Az ajtók és/vagy ablakok nyitásával növelje a szellőzést.
▶ Helyezzen el vízálló sátoraljzatot.

A levegőrúd lyukadásának javítása

Ha a levegőrúdból szivárog a levegő, akkor a következő módon járjon el:

1. Cipzárazza ki a levegőrudat tartó külső zsákot.
2. Ha vannak ilyenek, akkor zárja le a szigetelő szelepeket.
3. Vegye ki a levegőrudat.
4. Engedje ki a levegőt a levegőrúdból.
5. A felfújható cső szabaddá tételéhez cipzárazza ki a védőzsákot.

6. Fújjon némi levegőt a felfújható csőbe.

7. Nyomja víz alá a csövet.

8. Keresse meg a lyukat.

9. Javítószalag és javítóoldat használatával zárja le a lyukat.

10. Cipzárazza vissza a felfújható csövet a védőzsákba.

11. Cipzárazza vissza a levegőrudat a külső zsákba.

Ártalmatlanítás

A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladékokhoz tegye.
A termékre vonatkozó ártalmatlanítási előírásokról tájékozódjon a legközelebbi újrahasznosító központban, vagy szakkereskedőjénél.

Szavatosság

Európa

A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a kiskereskedővel, vagy a gyártó helyi képviseletével (lásd: dometic.com/dealer).

A javításhoz, illetve a garancia intézéséhez a következő dokumentumokat kell mellékelnie a termék beküldésekor:

• A számla vásárlási dátummal rendelkező másolatát
• A reklamáció okát vagy a hibát tartalmazó leírást

Vegye figyelembe, hogy az önkezű javítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, és érvénytelenítheti a szavatosságot.

Ausztrália és Új-Zéland

Amennyiben a termék nem úgy működik ahogy kellene, lépjen kapcsolatba a kiskereskedővel, vagy a gyártó helyi képviseletével (lásd: dometic.com/dealer). Az Ön termékére 3 év garancia vonatkozik.

A javításhoz, illetve a garancia adminisztrációhoz a következő dokumentumokat kell mellékelnie a termék beküldésekor:

• A számla vásárlási dátummal rendelkező másolatát
• A reklamáció okát vagy a hibát tartalmazó leírást

Csak Ausztrália

Áruink olyan garanciákkal érkeznek, amelyeket az Ausztrál Fogyasztói jog révén nem lehet kizárni. Lényeges meghibásodás esetén Ön cserére, vagy visszatérítésre valamint minden egyéb ésszerűen előre látható veszteségének vagy kárának kompenzációjára jogosult. Amennyiben az áru nem elfogadható minőségű és a hiba nem éri el a lényeges meghibásodás szintjét, akkor Önnek joga van megjavíttatni, vagy kicseréltetni az árut.

Csak Új-Zéland

Ez a garancia irányelv az 1993 .évi (NZ) Fogyasztói Garanciák Törvény által előírt és kötelező feltételek és garanciák hatálya alá tartozik.

Helyi támogatás

Helyi támogatást itt találhat: dometic.com/dealer

A szavatosság a gyártási hibákra, az anyag és alkatrészhibákra vonatkozik. A szavatosság nem vonatkozik a burkolat kifakulására, az UV-sugárzás miatti kopásra és elhasználódásra, a helytelen használatra, a véletlen károsításra, a vihar általi károkra, vagy az állandó és részleges kereskedelmi használatra. Nem vonatkozik következményes károkra. Igény érvényesítése érdekében forduljon kereskedőjéhez. Ez nem befolyásolja a törvény által biztosított jogait.

dometic.com

YOUR LOCAL DEALER

dometic.com/dealer

YOUR LOCAL SUPPORT

dometic.com/contact
