HUB 2 - Teltta DOMETIC - Ilmainen käyttöohje ja opas

Merkki	Dometic
Malli	HUB 2
Tuotetyyppi	Ilmateltta
Kapasiteetti	2 henkilöä
Päämateriaali	Polyesteri, polyuretaanipinnoite
Asennustyyppi	Täyttö mukana tulevalla käsipumpulla
Suositeltu täyttöpaine	9 psi (0,62 bar)
Mukana tulevat lisävarusteet	Suoja, lattiapäällyste, 4 nopeaa hihnaa, käsipumppu, vaarnapussi, kuljetuspussi
Suositeltu käyttö	Retkeily, omavarainen leirintä, maastoautot ja pakettiautot
Ei sovellu	Erittäin voimakas tuuli, lumisateet, kausi- tai kaupallinen käyttö
Turvallisuus	Älä koskaan käytä polttoainetta käyttävää laitetta sisällä; pidä tuuletusaukot esteettöminä
Huolto	Puhdista puhtaalla vedellä ja pehmeällä harjalla; levitä vesitiivis ja UV-suojaava käsittely ennen jokaista matkaa
Säilytys	Kuivaa täysin ennen säilytystä kuivassa ja ilmavassa paikassa
Korjaus	Suositeltu korjaussarja: korjausnauha, korjausliuos, silikonisuihke vetoketjuille
Takuu Eurooppa	Lainmukainen takuu; ota yhteyttä jälleenmyyjään tai Dometicin tytäryhtiöön
Takuu Australia/Uusi-Seelanti	3 vuotta; ehdot Consumer Guarantees Actin mukaisia

Usein kysytyt kysymykset - HUB 2 DOMETIC

Miten ilmata HUB 2 -teltta?

Käytä mukana toimitettua käsipumppua. Täytä ilmaputket, kunnes painemittarin vihreä alue saavutetaan (9 psi / 0,62 bar). Älä käytä rengaskompressoria.

Voinko käyttää keitintä tai grilliä teltan sisällä?

Ei, se on vaarallista. Polttoainelaitteiden tuottama hiilimonoksidi voi kerääntyä ja aiheuttaa hengenvaarallisen myrkytyksen. Älä koskaan kokkaa sisällä.

Miten tyhjentää ja säilyttää teltta?

Avaa poistoventtiilit, odota kunnes melkein kaikki ilma on poistunut, taita tai rullaa teltta venttiileitä kohti jäljellä olevan ilman poistamiseksi. Varmista, että teltta on puhdas ja kuiva ennen säilytystä kuljetuspussissa.

Mitä tehdä, jos putki vuotaa ilmaa?

Paikanna reikä upottamalla putki veteen. Käytä korjausnauhaa ja korjausliuosta reiän tiivistämiseen. Noudata ohjeiden yksityiskohtaisia vaiheita.

Miten asentaa teltta kovalle alustalle?

Käytä maaperälle sopivia vaarnoja. Koville alustoille ota yhteyttä jälleenmyyjään. Työnnä vaarnat 45° kulmassa telttaan nähden ja kiristä ankkuriköydet.

Onko teltta vesitiivis?

Kyllä, mutta kondensaatiota voi esiintyä. Jos vuotoja ilmenee, tarkista saumat ja levitä tiivistysainetta. Ensimmäiset altistukset vedelle voivat kostuttaa saumoja, mikä on normaalia.

Voinko käyttää kasetilla varustettua markiisia tämän teltan kanssa?

Kyllä, jos käytät kasetilla varustettua markiisia, tue sitä asennuksen aikana ylikuormituksen välttämiseksi. Kiinnityksen jälkeen rullaa markiisi kokonaan koteloonsa.

Miten puhdistaa teltta?

Puhdista puhtaalla vedellä ja pehmeällä harjalla. Älä käytä kemikaaleja, alkoholia tai pesuaineita. Levitä vesitiivis ja UV-suojaava käsittely ennen jokaista matkaa.

Mitä lisävarusteita on saatavana HUB 2:lle?

Voit lisätä sisäteltan (osa 9120001983), PVC- tai verkkoikkunan, liitostunnelin tai pohjalevyn. Katso ohjeet tuotenumeroista.

Mitä tehdä, jos teltta ei täyty kunnolla?

Tarkista, että venttiili on kunnolla kiinni ja täyttöputki ei ole vääntynyt. Varmista, että ilmaputkien väliset sulkuventtiilit ovat auki. Jos käsipumppu ei toimi, tarkista sen kunto.

KÄYTTÖOHJE HUB 2 DOMETIC

Ilmalla täytettävä telta Käyttöohje....48

Luc nämä ohjeot huolellisosti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhtleyteen.

Käyttämällä tuotetta volvistat lukonecsi kaikki ohjoet, määryksset ja varoituksen huolellisesti ja otti ymmärärä ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmohituissa käyttökohtelissa ja noudaitaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määryksiä ja varoituksia sekä volmassa okevla lokoja ja määryksiä. Tässä annettujen ohjolden ja varoittusten lukematta ja noudattamatta jättärminen voi johtaa omaan tai muliden loukkoantumiseon, tuotteen vaurioitumisen tai muun ympäärilä elevan omaisuuden vaurioitumiseen. Tahan tuotteen käyttöohjeeseen, ohjeisin, määryksin ja varoituiksin sekä ohels dokumentleihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Kalso ajantasaiset tuotliediot osoitteesta documents.domctic.com, domctic.com.

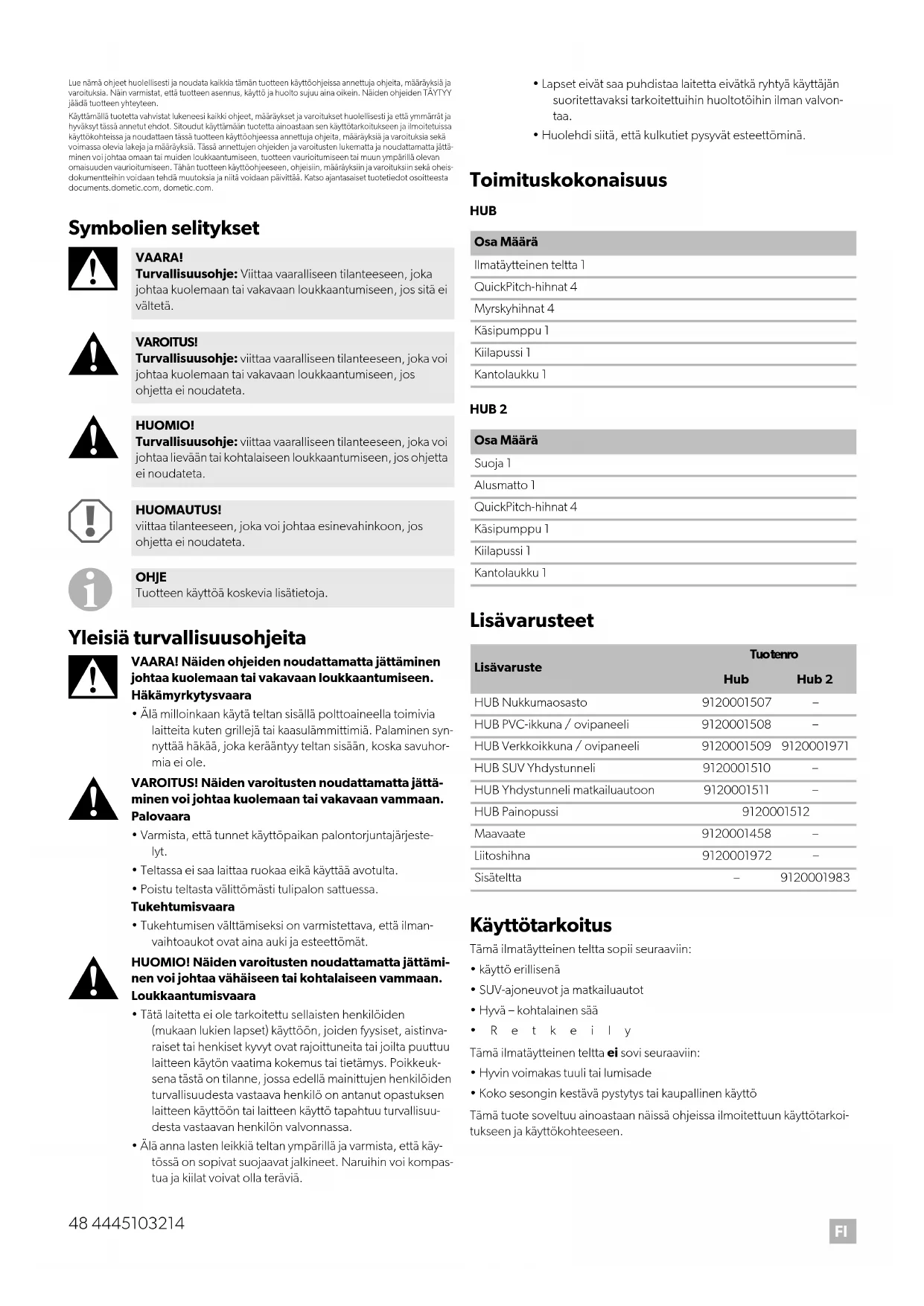

Symbolien selitykset

VAARA!

Turvallisuusohje: Viittaa vaaralliseen tilanteeseen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS!

Turvallisuusohje: viittaa vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos ohjetta ei noudateta.

HUOMIO!

Turvallisuusohje: viittaa vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjetta ei noudateta.

HUOMAUTUS!

viittaa tilanteeseen, joka voi johtaa esinevahinkoon, jos ohjetta ei noudateta.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

Yleisiä turvallisuusohjeita

VAARA! Näiden ohjeiden noudattamatta jättäminen johtaa kuolemaan tai vakavaan loukkaantumiseen. Häkämyrkytysvaara

- Älä milloinkaan käytä teltan sisällä polttoaineella toimivia laitteita kuten grillejä tai kaasulämmittimiä. Palaminen synnyttää häkää, joka kerääntyy teltan sisään, koska savuhormia ei ole.

VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan. Palovaara

• Varmista, että tunnet käyttöpaikan palontorjuntajärjestelyt.
• Teltassa ei saa laittaa ruokaa eikä käyttää avotulta.
• Poistu teltasta välittömästi tulipalon sattuessa.

Tukehtumisvaara

- Tukehtumisen välttämiseksi on varmistettava, että ilmanvaihtoaukot ovat aina auki ja esteettömät.

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan. Loukkaantumisvaara

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneita tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys. Poikkeuksena tästä on tilanne, jossa edellä mainittujen henkilöiden turvallisuudesta vastaava henkilö on antanut opastuksen laitteen käyttöön tai laitteen käyttö tapahtuu turvallisuudesta vastaavan henkilön valvonnassa.

• Älä anna lasten leikkiä teltan ympärillä ja varmista, että käytössä on sopivat suojaavat jalkineet. Naruihin voi kompastua ja kiilat voivat olla teräviä.

• Lapset eivät saa puhdistaa laitetta eivätkä ryhtyä käyttäjän suoritettavaksi tarkoitettuihin huoltotöihin ilman valvontaa.

• Huolehdi siitä, että kulkutiet pysyvät esteettöminä.

Toimituskokonaisuus

HUB

Osa Määrä

Ilmatäytteinen teltta 1

QuickPitch-hihnat 4

Myrskyhihnat 4

Käsipumppu 1

Kiilapussi 1

Kantolaukku 1

HUB 2

Osa Määrä

Suoja 1

Alusmatto 1

QuickPitch-hihnat 4

Käsipumppu 1

Kiilapussi 1

Kantolaukku 1

Lisävarusteet

Lisävaruste	Tuotenro
	Hub	Hub 2
HUB Nukkumaosasto	9120001507	-
HUB PVC-ikkuna / ovipaneeli	9120001508	-
HUB Verkkoikkuna / ovipaneeli	9120001509	9120001971
HUB SUV Yhdystunneli	9120001510	-
HUB Yhdystunneli matkailuautoon	9120001511	-
HUB Painopussi	9120001512
Maavaate	9120001458	-
Liitoshihna	9120001972	-
Sisäteltta	-	9120001983

Käyttötarkoitus

Tämä ilmatäytteinen teltta sopii seuraaviin:

• käyttö erillisenä
  • SUV-ajoneuvot ja matkailuautot
• Hyvä – kohtalainen sää
• R e t k e i l y

Tämä ilmatäytteinen teltta ei sovi seuraaviin:

• Hyvin voimakas tuuli tai lumisade
- Koko sesongin kestävä pystytys tai kaupallinen käyttö

Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.

Näistä ohjeista saat tuotteenasianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon.

Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen

Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa.

Teltan käyttäminen

HUOMIO! Loukkaantumisvaara

Älä missään tapauksessa avaa suojuksen vetoketjua, kun jotakin AIR-tankoa voidaan täyttää. Tämä saa ilmatäytteisen kaaren halkeamaan.

Ennen ensimmäistä käyttökertaa

Tutustu tuotteeseen pystyttämällä se kokeeksi ennen kuin käytät tuotetta ensimmäisen kerran. Tarkasta, että toimituskokonaisuus on täydellinen.

Paikan valitseminen

Valitse tasainen, tuulelta suojassa oleva paikka:

1. Käytä tarvittaessa tuulisuojaa.
2. Valitse varjoinen paikka, jotta UV-säteily ei saa kangasta ikääntymään.
3. Vältä pystyttämistä puiden alle, koska putoavat oksat, pihkajne. voivat vahingoittaa tuotetta.
4. Poista paikasta terävät kivet ja roskat, jotka voivat vahingoittaa pohjakangasta.
5. Pystytä teltta niin, että ovet ovat suojan puolella.

Teltan pystyttäminen

HUOMIO! Loukkaantumis- ja materiaalivahinkovaara

• Älä käytä minkäänlaista auton renkaiden täyttämiseen tarkoitettua kompressoria.
• Täytä ilmatäytteiset kaaret vain mukana toimitetun käsipumpun painemittarin vihreää aluetta vastaavaan paineeseen (9 psi/0,62 baaria).

HUOMAUTUS! Materiaalivaurio

• Älä avaa tai sulje vetoketjuja väkisin.
• Jos teltan kiinnittämiseen käytetään kasettimarkiisia, tue sitä työskentelyn aikana, jotta se ei kuormitu liikaa. Kun teltta on kiinnitetty, kelaa kasettimarkiisi kokonaan takaisin koteloonsa.

OHJE

• Teltan mukana tulee lujatekoiset kiilat. Ne sopivat moniin paikkoihin, mutta eräänlaisten maaperätyppien yhteydessä tarvitaan erikoiskiiloja. Kysy kauppiaaltasi.
• Lyō kiilat maahan 45°-kulmassa teltaan nähden.
• Lyö kunkin narun kiila samalle kohdalle kuin sauma, josta naru alkaa.

Muista seuraavat yleisvinkit, kun pystytät teltaa:

• Kuvista saat yleiskäsityksen pystytyksestä. Todellinen pystytys voi vaihdella hieman teltan mallista riippuen.

• Pyydä apua. Pystytys on helpompaa joukolla.

• Kun teltta on pystyssä, tarkasta kulmakiilat ja siirrä niitä tarvittaessa. Sisäpuolella olevan pohjakankaan tulisi olla kireällä ja muodoltaan suorakaide.

• Laita narujen kiilat niin, että teltta on tiukalla, mutta sen muoto ei muutu.
• Kiinnitä myrskyhihnat, jos sellaiset on.
• Tarkasta narujen kireys silloin tällöin, säädä niitä tarvittaessa kiristyskappaleilla.

Pystytä telta seuraavalla tavalla:

1. Jotta teltta ei likaantuisi tai vaurioituisi, levitä pohjakangas tai maavaate ennen pakkauksesta purkamista.
2. Pura teltta pakkauksesta.
3. Erottele ja tunnista eri osat.
4. Pystytä teltta kuvatulla tavalla (kuva 2, sivulla 3 – kuva 9, sivulla 4).

Pystytä lisävarusteet seuraavalla tavalla:

1. Jotta lisävarusteet eivät likaantuisi tai vaurioituisi, levitä pohjakangas tai maavaate ennen pakkauksesta purkamista.
2. Pura lisävarusteet pakkauksista.
3. Erottele ja tunnista eri osat.
4. Pystytä lisävarusteet kuvatulla tavalla (kuva 10, sivulla 5 – kuva 26, sivulla 10).

Teltan purkaminen

HUOMAUTUS! Vahingonvaara

Älä käytä teltan purkamiseen voimaa. Voit muuten vahingoittaa materiaaleja.

1. Puhdista ulkopuoli liasta.
2. Sulje kaikki ikkunaverhot.
3. Sulje kaikki ovet.
4. Ota kaikki lisävarusteet pois.
5. Ota kaikki narut ja hihnat pois.
6. Ota kaikki kiilat pois kulmakiilojen välistä.
7. Avaa tyhjennysventtiilit.
8. Odota, kunnes suurin osa ilmasta on poistunut.
9. Ota neljä kulmakiilaa pois.
10. Taita/rullaa telttaa venttiileitä kohti, jotta lisää ilmaa poistuu.
11. Kun teltta on tyhjä, rullaa se niin, että se mahtuu kuljetuspussiinsa.
12. Varmista, että kaikki osat ovat puhtaita ennen niiden laittamista kuljetuspussiin.
13. Jos telta on märkä tai kostea, kuivata se kokonaan mahdollisimman pian.

Puhdistus ja hoito

HUOMAUTUS! Vaurion vaara

• Älä käytä puhdistukseen teräviä tai kovia esineitä tai puhdistusaineita.
• Älä käytä puhdistamiseen alkoholipohjaisia aineita, kemikaaleja, saippuaa äläkä puhdistusaineita.

• Poista lintujen jätökset ja pihka mahdollisimman pian, jotta materiaaliin ei tule pysyvää vauriota.

• Puhdista tuote tarvittaessa puhtaalla vedellä ja pehmeällä harjalla.

• Lisää vesi- ja UV-säteilykyllästeainetta ennen jokaista matkaa.

Teltan säilyttäminen

OHJE

• Pystytä telta kokonaan puhdistusta varten.

• Valitse puhdistamiseen aurinkoinen päivä, jotta materiaali kuivuu perusteellisesti.

• Puhdista telta.

• Täytä kokonaan ja varmista, että telta on täysin kuiva ennen sen pakkaamista.
• Säilytä kuivassa tuuletetussa paikassa.

Vianetsintä

OHJE

• Vesikosketuksen aikana saumoihin voi ilmestyä kosteutta. Tämän kosteuden ansiosta langat turpoavat ja täyttävät ompeluprosessin aikana syntyneet reiät.

• Täydellinen varaosasarja sisältää seuraavat tuotteet:

• kyllästysaine

• korjausteippi ja korjausliuos
• vetoketjujen silikonisuihke
• lisäkiilat

Ongelma Ratkaisu

Teltan täyttäminen ilmalla on työlästä	▸ Tarkasta, että venttiili on ruuvattu kokonaan ilmatäytteiseen kaareen.▸ Tarkasta, onko täyttöputki kierteellä venttiilissä. Tämä voi ilmetä äänestä. Kierrä täyttöputki suoraksi.▸ Tarkasta, että käsipumppu toimii.
Jokin teltan osa ei täyty ilmalla	▸ Tarkasta, että kaikki ilmatäytteisiä kaaria yhdistävät eristysventtiilit ovat auki.
Jokin teltan osa ei tyhjene ilmasta	▸ Tarkasta, että kaikki ilmatäytteisiä kaaria yhdistävät eristysventtiilit ovat auki.
Ilmatäytteiset kaaret ovat taitteella	▸ Lisää ilmaa (9 psi/0,62 baaria).
Ilmavuoto	▸ Tarkasta, että venttiili on ruuvattu kokonaan ilmatäytteiseen kaareen ja rengastiiviste on pai-kallaan.▸ Tarkasta, että venttiilin korkki on tiukasti kiinni.▸ Etsi reikiä, katso kap. "Veden tiivistyminen" sivulla 50.
Vesivuoto	▸ Tarkasta, vuotavatko saumat, onko teippauksissa vaurioita ja löytyykö märkiä kohtia.▸ Jos et löydä vuotoja, katso kap. "Veden tiivistyminen" sivulla 50.▸ Jos löydät vuotoja, käytä saumatiivistettä.
Kankaassa on repeämä	▸ Korjaa kangas paikkausteipillä.▸ Anna valtuutetun ammattilaisen tehdä korjaukset.

Veden tiivistyminen

Kaikkiin telttoihin tiivistyy kosteutta, jos yksi tai useampi seuraavista oloista ilmenee:

• Suuri ilmankosteus
  • Hyvin kostea maaperä
  • Lämpötilan putoaminen

Voimakas veden tiivistyminen voi johtaa veden valumiseen katon sisä-puolta pitkin ja tippumiseen solmuista, teipeistä ja muista sisäkiinnityksistä. Tätä voidaan erehtyä luulemaan vuodoksi.

▶ Lisää tuuletusta avaamalla ovet ja/tai ikkunat.
▶ Asenna vesitiivis pohjakangas.

Ilmatäytteisen kaaren reiän korjaaminen

Jos ilmatäytteinen kaari veltostuu, toimi seuraavasti:

1. Avaa ilmatäytteistä kaarta pitävän ulomman suojuksen vetoketju.
2. Sulje eristysventtiilit, jos sellaiset on.
3. Ota ilmatäytteinen kaari pois.
4. Tyhjennä ilmatäytteinen kaari.
5. Avaa suojus ilmatäytteisen putken paljastamiseksi.
6. Puhalla ilmatäytteiseen putkeen hieman ilmaa.
7. Upota putki veteen.
8. Paikallista reikä.
9. Käytä reiän paikkaamiseen korjausteippiä ja korjaussarjaa.
10. Sulje ilmatäytteinen putki takaisin suojukseen vetoketjun avulla.
11. Sulje ilmatäytteinen kaari takaisin ulompaan suojukseen.

Hävittäminen

▶ Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrätysjäteastioihin.
Tiedustele lähimmästä kierrätyskeskuksesta tai erikoislikkeestä tuotetta koskevia yksityiskohtaisia hävittämistä koskevia ohjeita.

Taku

Eurooppa

Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä jälleenmyyjään tai valmistajan toimipisteeseen omassa maassasi (ks. dometic.com/dealer).

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä
  • Valitusperuste tai vikakuvaus

Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.

Australia ja Uusi-Seelanti

Jos tuote ei toimi niin kuin sen pitäisi, ota yhteyttä jälleenmyyjään tai valmistajan toimipisteeseen omassa maassasi (ks. dometic.com/dealer). Tuotettasi koskeva takuu on voimassa 3 vuoden/vuotta.

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä
• Valitusperuste tai vikakuvaus

Koskee vain Australiaa

Tuotteitamme koskevia takuita ei voida sivuuttaa Australian kuluttajalain nojalla. Sinulla on oikeus vaihtaa tai palauttaa tuote, jos siinä on merkittävä vika, ja saada korvaus muusta kohtuullisesti ennakoitavasta menetyksestä tai vauriosta. Lisäksi sinulla on oikeus korjauttaa tai vaihdattaa tuotteet, jos tuotteiden laatu ei ole hyväksyttävä eikä vika muodosta vakavaa vikaa.

Koskee vain Uutta-Seelantia

Tämä takuukäytäntö on Kuluttajatakuulaissa [Consumer Guarantees Act 1993(NZ)] säädettyjen pakollisten ehtojen ja takuiden mukainen.

Paikallinen tuki

Paikallisen tuen löydät osoitteesta dometic.com/dealer

Takuu kattaa valmistusvirheet, materiaalit ja osat. Takuu ei kata suojuksen haalistumista eikä UV-säteilystä johtuvaa kulumista, väärinkäyttöä, vahingoista syntyneitä vaurioita, myrskyvaurioita eikä jatkuvaa, osittain jatkuvaa eikä kaupallista käyttöä. Se ei kata seurannaisvaurioita. Jos sinulla on aihetta valitukseen, ota yhteyttä jälleenmyyjään. Tämä ei rajoita lakisääteisiä oikeuksiasi.
