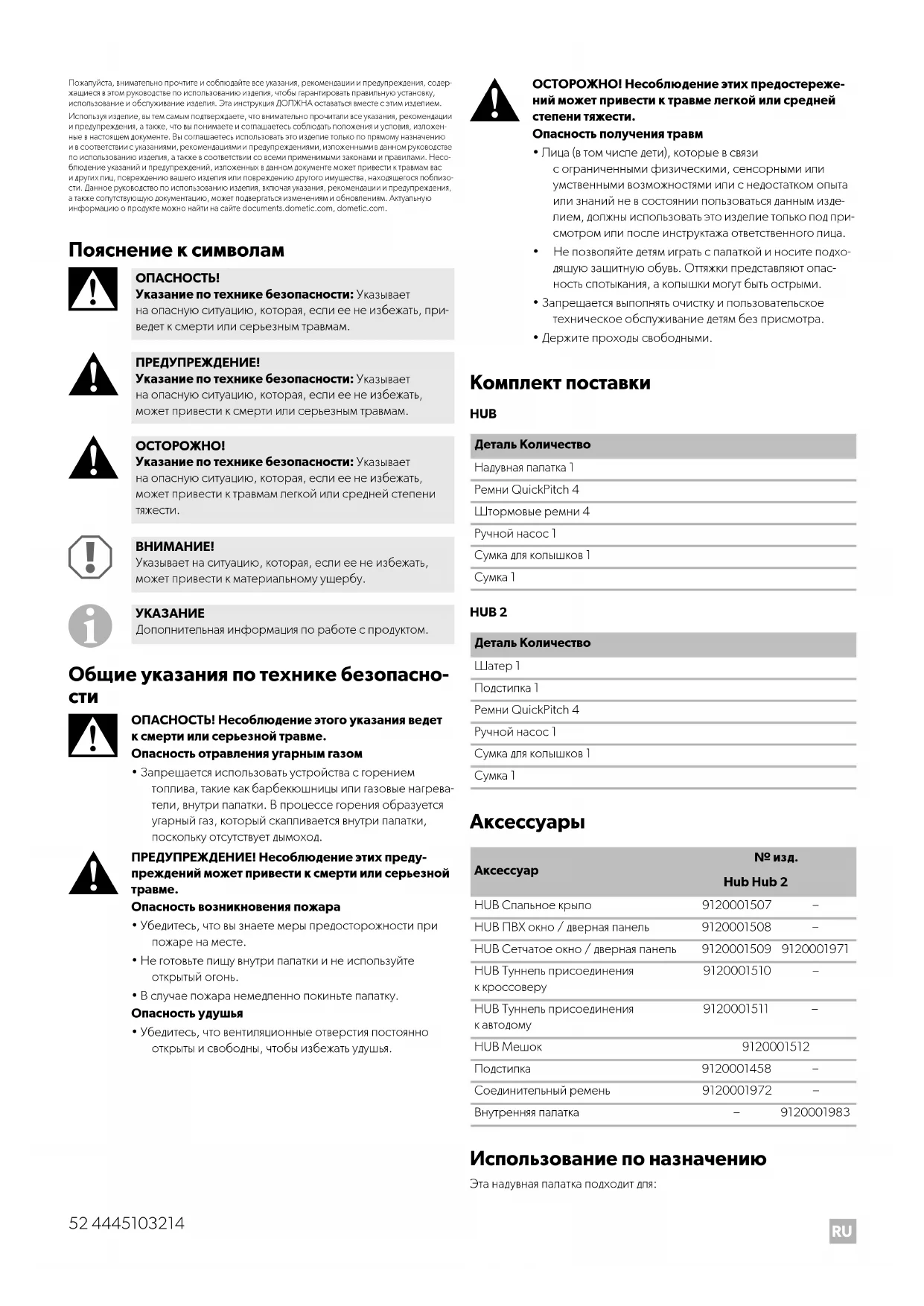

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HUB 2 DOMETIC

Пожалуйста, внимательно прочтите и соблюдайте все указания, рекомендации и предупреждения, содер- жащиеся в этом руководстве по использованию изделия, чтобы гарантировать правильную установку, использование и обслуживание изделия. Эта инструкция ДОЛЖНА оставаться вместе с этим изделием. Используя изделие, вы тем самым подтверждаете, что внимательно прочитали все указания, рекомендации и предупреждения, а также, что вы понимаете и соглашаетесь соблюдать положения и условия, изложен- ные в настоящем документе. Вы соглашаетесь использовать это изделие только по прямому назначению и в соответствии с указаниями, рекомендациями и предупреждениями, изложенными в данном руководстве по использованию изделия, а также в соответствии со всеми применимыми законами и правилами. Несо- блюдение указаний и предупреждений, изложенных в данном документе может привести к травмам вас и других лиц, повреждению вашего изделия или повреждению другого имущества, находящегося поблизо- сти. Данное руководство по использованию изделия, включая указания, рекомендации и предупреждения, а также сопутствующую документацию, может подвергаться изменениям и обновлениям. Актуальную информацию о продукте можно найти на сайте documents.dometic.com, dometic.com. Пояснение к символам

Общие указания по технике безопасно-

ОПАСНОСТЬ! Несоблюдение этого указания ведет к смерти или серьезной травме. Опасность отравления угарным газом

• Запрещается использовать устройства с горением топлива, такие как барбекюшницы или газовые нагрева- тели, внутри палатки. В процессе горения образуется угарный газ, который скапливается внутри палатки, поскольку отсутствует дымоход.

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих преду- преждений может привести к смерти или серьезной

Опасность возникновения пожара

• Убедитесь, что вы знаете меры предосторожности при пожаре на месте.

• Не готовьте пищу внутри палатки и не используйте открытый огонь.

• В случае пожара немедленно покиньте палатку. Опасность удушья

• Убедитесь, что вентиляционные отверстия постоянно открыты и свободны, чтобы избежать удушья.

ОСТОРОЖНО! Несоблюдение этих предостереже- ний может привести к травме легкой или средней степени тяжести. Опасность получения травм

• Лица (в том числе дети), которые в связи с ограниченными физическими, сенсорными или умственными возможностями или с недостатком опыта или знаний не в состоянии пользоваться данным изде- лием, должны использовать это изделие только под при- смотром или после инструктажа ответственного лица.

• Не позволяйте детям играть с палаткой и носите подхо- дящую защитную обувь. Оттяжки представляют опас- ность спотыкания, а колышки могут быть острыми.

• Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.

• Держите проходы свободными. Комплект поставки HUB HUB 2

Использование по назначению Эта надувная палатка подходит для:

Указание по технике безопасности: Указывает на опасную ситуацию, которая, если ее не избежать, при- ведет к смерти или серьезным травмам. ПРЕДУПРЕЖДЕНИЕ! Указание по технике безопасности: Указывает на опасную ситуацию, которая, если ее не избежать, может привести к смерти или серьезным травмам.

Указание по технике безопасности: Указывает на опасную ситуацию, которая, если ее не избежать, может привести к травмам легкой или средней степени

Указывает на ситуацию, которая, если ее не избежать, может привести к материальному ущербу.

Дополнительная информация по работе с продуктом. Деталь Количество Надувная палатка 1 Ремни QuickPitch 4 Штормовые ремни 4 Ручной насос 1 Сумка для колышков 1 Сумка 1 Деталь Количество Шатер 1 Подстилка 1 Ремни QuickPitch 4 Ручной насос 1 Сумка для колышков 1 Сумка 1

Hub Hub 2 HUB Спальное крыло 9120001507 – HUB ПВХ окно / дверная панель 9120001508 – HUB Сетчатое окно / дверная панель 9120001509 9120001971 HUB Туннель присоединения к кроссоверу 9120001510 – HUB Туннель присоединения

9120001511 – HUB Мешок 9120001512 Подстилка 9120001458 – Соединительный ремень 9120001972 – Внутренняя палатка – 9120001983RU

• автономного использования

• кроссоверов и автодомов

• легких и умеренных погодных условий

Эта надувная палатка не подходит для:

• очень сильного ветра или снегопада

• сезонной стоянки или коммерческого использования Это изделие подходит только для использования по назначению и применения в соответствии с данной инструкцией. В данной инструкции содержится информация, необходимая для правильного монтажа и/или эксплуатации изделия. Неправильный монтаж и/или ненадлежащая эксплуатация или техническое обслужива- ние приводят к неудовлетворительной работе и возможному отказу. Изготовитель не несет ответственности за какие-либо травмы или повреждение продукта в результате следующих причин:

• Неправильная сборка или подключение, включая повышенное

• Неправильное техническое обслуживание или использование запасных частей, отличных от оригинальных запасных частей, пре- доставленных изготовителем

• Изменения в продукте, выполненные без однозначного разреше- ния изготовителя

• Использование в целях, отличных от указанных в данной инструк-

Компания Dometic оставляет за собой право изменять внешний вид и технические характеристики продукта. Использование палатки

Перед первым использованием Ознакомьтесь с изделием, выполнив тестовую настройку перед пер- вым использованием изделия. Проверьте полноту комплекта поставки. Выбор места Выберите ровный участок, защищенный от ветра.

1. При необходимости используйте ветрозащитный экран.

2. Выберите затененное место, чтобы избежать повреждения ткани

3. Избегайте установки под деревьями, так как падающие ветки,

смола и т. д. могут повредить изделие.

4. Очистите место от острых камней и мусора, чтобы не повредить

5. Установите изделие так, чтобы двери были обращены в сторону

При установке палатки следуйте следующим советам:

• На рисунках представлен общий вид установки. Реальная установка будет немного отличаться в зависимости от модели палатки.

• Обратитесь за помощью. Установка становится проще при участии нескольких людей.

• После того, как палатка установлена в вертикальном положении, проверьте угловые колышки и, при необходимости, повторное закрепите. Подстилка с внутренней стороны должен быть натяну- той и иметь прямоугольную форму.

• Прикрепите оттяжки так, чтобы палатка находилась под натяжением, не искажая формы.

• Если есть возможность, прикрепите штормовые ремни.

• Время от времени проверяйте оттяжки, чтобы обеспечить адекват- ное натяжение, при необходимости, используйте бегунки для настройки. Установите палатку следующим образом:

1. Чтобы защитить палатку от грязи и повреждений, перед распаков-

кой постелите подстилку или коврик.

2. Распакуйте палатку.

3. Отделите и определите разные компоненты.

4. Чтобы установить палатку, действуйте, как показано на рисунках

(рис. 2, стр. 3 – рис. 9, стр. 4). Установите аксессуары следующим образом:

1. Чтобы защитить аксессуары от грязи и повреждений, перед распа-

ковкой постелите подстилку или коврик.

2. Распакуйте аксессуары.

3. Отделите и определите разные компоненты.

4. Чтобы установить аксессуары, действуйте, как показано

на рисунках (рис. 0, стр. 5 - рис. p, стр. 10). Демонтаж палатки

1. Удалите грязь снаружи.

2. Закройте все шторы.

3. Закройте все двери.

4. Снимите все аксессуары.

5. Удалите все оттяжки и ремни.

6. Удалите все колышки между угловыми колышками.

7. Откройте выпускные клапаны.

ОСТОРОЖНО! Опасность получения травм Не открывайте застежку-молнию на защитном рукаве, пока надута воздушная штанга. Это приведет к разрыву воздушной штанги. ОСТОРОЖНО! Опасность травмирования и материального ущерба

• Не используйте компрессоры, предназначенные для надувания автомобильных шин.

• Надуйте воздушные штанги только до зеленой зоны манометра входящего в комплект поставки ручного насоса (9 psi / 0,62 бар). ВНИМАНИЕ! Материальный ущерб

• Не открывайте и не закрывайте застежки-молнии

• Если для крепления палатки используется кассетная маркиза, то при работе поддерживайте маркизу, чтобы избежать слишком большой нагрузки. После прикрепления палатки смотайте кассетную маркизу полностью обратно в ее корпус.

• Палатка поставляется со сверхпрочными колышками. Они подходят для многих участков, но для некоторых типов грунта потребуются специальные колышки. Выясните в торговой организации.

• Забейте колышки в землю под углом 45° от палатки.

• Прикрепите все оттяжки на одной прямой со швом, от которого они начинаются. ВНИМАНИЕ! Риск повреждения Не используйте силу при разборке палатки. В противном случае вы можете повредить материал.RU

8. Подождите, пока большая часть воздуха не выйдет.

9. Удалите четыре угловых колышка.

10. Сложите/сверните палатку по направлению к клапанам, чтобы

изгнать больше воздуха.

11. В полностью спущенном состоянии скатайте палатку в рулон,

чтобы она уместилась в сумку для переноски.

12. Перед упаковкой в сумку для переноски убедитесь, что все детали

13. Если палатка мокрая или сырая, как можно скорее полностью про-

1. При необходимости, очистите изделие чистой водой и мягкой щет-

2. Перед каждой поездкой наносите пропитку, защищающую от воды

и УФ-излучения. Хранение палатки

1. Очистите палатку.

2. Перед упаковкой проветрите и убедитесь, что палатка полностью

3. Храните в хорошо вентилируемом сухом месте.

Устранение неисправностей

Все палатки страдают от внутреннего конденсата, если возникает одно или несколько следующих условий:

• высокая влажность воздуха

• высокая влажность почвы

• падение температуры При образовании большого количества конденсата он может просо- читься внутрь крыши и стечь по шнурам, лентам и другим внутренним элементам оснащения и может ошибочно приниматься за утечку. ➤ Увеличьте вентиляцию, открыв двери и/или окна. ➤ Установите водонепроницаемую подстилку. Ремонт прокола в воздушной штанге Если воздушная штанга теряет воздух, выполните следующие действия:

1. Расстегните наружный рукав, держа воздушную штангу.

2. Если установлены, закройте запорные клапаны.

3. Извлеките воздушную штангу.

4. Выпустите воздух из воздушной штанги.

5. Расстегните защитный рукав, чтобы открыть надувную трубку.

6. Надуйте немного воздуха в надувную трубку.

7. Погрузите трубку в воду.

9. Используйте ремонтную ленту и ремонтный раствор, чтобы загер-

метизировать отверстие.

10. Застегните надувную трубку обратно в защитный рукав.

11. Застегните воздушную штангу обратно в наружный рукав.

ВНИМАНИЕ! Риск повреждения

• Не используйте для очистки острые или твердые пред- меты, а также чистящие средства.

• Не используйте для очистки материалы на спиртовой основе, химикаты, мыло и моющие средства.

• Как можно скорее удалите птичий помет и древесную смолу, чтобы избежать необратимого повреждения

• Полностью установите палатку для очистки.

• Выберите для очистки солнечный день, чтобы мате- риал полностью высох.

• Во время первого воздействия воды на швах может появиться определенная влага. Благодаря этой влажно- сти нити набухнут и заполнят отверстия, образован- ные в процессе сшивания.

• Полный набор запасных частей должен включать

– водостойкое покрытие – ремонтную ленту и ремонтный комплект – силиконовый спрей для застежек-молний – запасные колышки Проблема Устранение Палатка надувается лишь струдом➤ Убедитесь, что клапан полностью ввинчен в воздушную штангу. ➤ Проверьте, не перекручена ли трубка под- дува на клапане. На это может указываться шумом. Раскрутите трубку поддува.➤ Убедитесь, что ручной насос работает.Часть палатки не надувается➤ Убедитесь, что все запорные клапаны, кото-рые соединяют воздушные штанги, открыты.Часть палатки не сдувается➤ Убедитесь, что все запорные клапаны, кото-рые соединяют воздушные штанги, открыты.Воздушные штанги изо-гнуты ➤ Добавьте больше воздуха (9 psi/0,62 бар). Утечка воздуха ➤ Убедитесь, что клапан полностью ввинчен в воздушную штангу, а кольцевое уплотнение находится на месте.➤ Убедитесь, что крышка клапана плотно закре-плена. ➤ Проверьте на наличиее проколов, см. гл. «Конденсат» на стр. 54. Протечка воды ➤ Проверьте наличие протекающих швов, поврежденных участков крепежных лент ивлажных зон. ➤ Если вам не удалось обнаружить протечку, см. гл. «Конденсат» на стр. 54.➤ При обнаружении протечек примените гер-метик. Разрыв ткани ➤ Используйте ремонтную ленту, чтобы уплот- нить ткань.➤ Ремонт должен быть выполнен уполномочен-ным специалистом. ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке. ➤ Выясните в ближайшем центре по вторичной перера- ботке или в торговой сети о соответствующих предписа- ниях по утилизации изделия. Проблема УстранениеRU

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в торговую организацию или представитель- ство изготовителя в вашей стране (см. dometic.com/dealer). При обращении по вопросам ремонта или гарантийного обслужива- ния необходимо также предоставить следующую информацию:

• копию счета с датой покупки

• причину претензии или описание неисправности Учтите, что самостоятельно выполненный или непрофессиональный ремонт могут иметь последствия для безопасности и привести к аннулированию гарантии. Австралия и Новая Зеландия Если продукт не работает должным образом, обратитесь в торговую организацию или представительство изготовителя в вашей стране (см. dometic.com/dealer). Гарантия на ваш продукт составляет 3 год(а). При обращении по вопросам ремонта или гарантийного обслужива- ния необходимо также предоставить следующую информацию:

• копию счета с датой покупки

• причину претензии или описание неисправности Только для Австралии Наши товары поставляются с гарантиями, которые не могут быть исклю- чены в соответствии с Законом Австралии о защите прав потребите- лей. Вы имеете право на замену или возмещение в случае серьезной неисправности, а также на компенсацию за любые другие разумно предсказуемые убытки или ущерб. Вы также имеете право на ремонт или замену товара, если товар не соответствует приемлемому качеству и неисправность не является серьезной неисправностью. Только для Новой Зеландии Настоящие гарантийные обязательства регулируется условиями и гарантиями, которые являются обязательными согласно Закону о гарантиях потребителей 1993(NZ). Местная служба поддержки Контактная информация местной службы поддержки приведщена на сайте: dometic.com/dealer Гарантия распространяется на производственные дефекты, материалы и детали. Гарантия не распространяется на выцветание и износ в результате воздействия УФ-излучения, неправильного использова- ния, случайного повреждения, повреждения от стихийного бедствия или постоянного, полупостоянного или коммерческого использова- ния. Она не покрывает любой полученный в результате этого ущерб. В случае претензий свяжитесь с вашим дилером. Это не влияет на ваши законные права.PL
