Merk	Dometic
Model	HUB 2
Producttype	Opblaasbare tent
Capaciteit	2 personen
Hoofdmateriaal	Polyester met polyurethaancoating
Montagetype	Oppompen met meegeleverde handpomp
Aanbevolen oppompdruk	9 psi (0,62 bar)
Meegeleverde accessoires	Overkapping, vloerbedekking, 4 snelspanbanden, handpomp, haringenzak, transporttas
Aanbevolen gebruik	Excursies, zelfstandig kamperen, SUV's en busjes
Niet geschikt voor	Zeer sterke wind, sneeuwval, seizoensgebonden of commercieel gebruik
Veiligheid	Nooit een brandstoftoestel binnen gebruiken; ventilatieopeningen vrijhouden
Onderhoud	Reinigen met zuiver water en een zachte borstel; voor elke reis een waterafstotende en UV-beschermende behandeling aanbrengen
Opslag	Volledig drogen voordat u het opbergt op een droge, geventileerde plaats
Reparatie	Aanbevolen reparatieset: reparatietape, reparatievloeistof, siliconenspray voor ritsen
Garantie Europa	Wettelijke garantie; neem contact op met de verkoper of het Dometic filiaal
Garantie Australië/Nieuw-Zeeland	3 jaar; voorwaarden conform de Consumer Guarantees Act

Veelgestelde vragen - HUB 2 DOMETIC

Hoe blaas ik de HUB 2 tent op ?

Gebruik de meegeleverde handpomp. Blaas de luchtslangen op tot de groene zone van de manometer (9 psi / 0,62 bar). Gebruik geen bandencompressor.

Kan ik een kooktoestel of barbecue in de tent gebruiken ?

Nee, dat is gevaarlijk. De koolmonoxide die door brandstoftoestellen wordt geproduceerd, kan zich ophopen en dodelijke vergiftiging veroorzaken. Kook nooit binnen.

Hoe laat ik de tent leeglopen en berg ik hem op ?

Open de uitlaatkleppen, wacht tot bijna alle lucht eruit is, vouw of rol de tent naar de kleppen om de resterende lucht eruit te persen. Zorg ervoor dat de tent schoon en droog is voordat u hem in de transporttas opbergt.

Wat te doen bij luchtlekkage van een slang ?

Lokaliseer de lek door de slang in water onder te dompelen. Gebruik reparatietape en reparatievloeistof om het gat te dichten. Volg de stappen in de handleiding.

Hoe installeer ik de tent op een harde ondergrond ?

Gebruik haringen die geschikt zijn voor het bodemtype. Voor harde bodems, raadpleeg uw dealer. Sla de haringen in een hoek van 45° ten opzichte van de tent en span de scheerlijnen.

Is de tent waterdicht ?

Ja, maar er kan condensatie optreden. Als er lekkages optreden, controleer de naden en breng een waterdichtingsmiddel aan. De eerste blootstelling aan water kan de naden vochtig maken, wat normaal is.

Kan ik een cassette-uitbouw gebruiken met deze tent ?

Ja, als u een cassette-uitbouw gebruikt, ondersteun deze dan tijdens de installatie om overbelasting te voorkomen. Na bevestiging, rol de uitbouw volledig op in zijn behuizing.

Hoe reinig ik de tent ?

Reinig met zuiver water en een zachte borstel. Gebruik geen chemicaliën, alcohol of reinigingsmiddelen. Breng voor elke reis een waterafstotende en UV-beschermende behandeling aan.

Welke accessoires zijn beschikbaar voor de HUB 2 ?

U kunt een binnentent (ref. 9120001983), een PVC- of horraam, een verbindingstunnel of een grondzeil toevoegen. Raadpleeg de handleiding voor artikelnummers.

Wat te doen als de tent niet goed oppompt ?

Controleer of de klep goed vastzit en de ophangslang niet geknikt is. Zorg ervoor dat de scheidingskleppen tussen de luchtslangen open zijn. Als de handpomp niet werkt, controleer de staat ervan.

GEBRUIKSAANWIJZING HUB 2 DOMETIC

Opblaasbare tent Gebruiksaanwijzing .... 34

DA Oppusteligt telt Betjeningsvejledning 38

Locs deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze gebruiksaanwijzing MOET bij dit product bewaard worden.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Actuele productinformatie vinot u op documents.dometic.com, dometic.com.

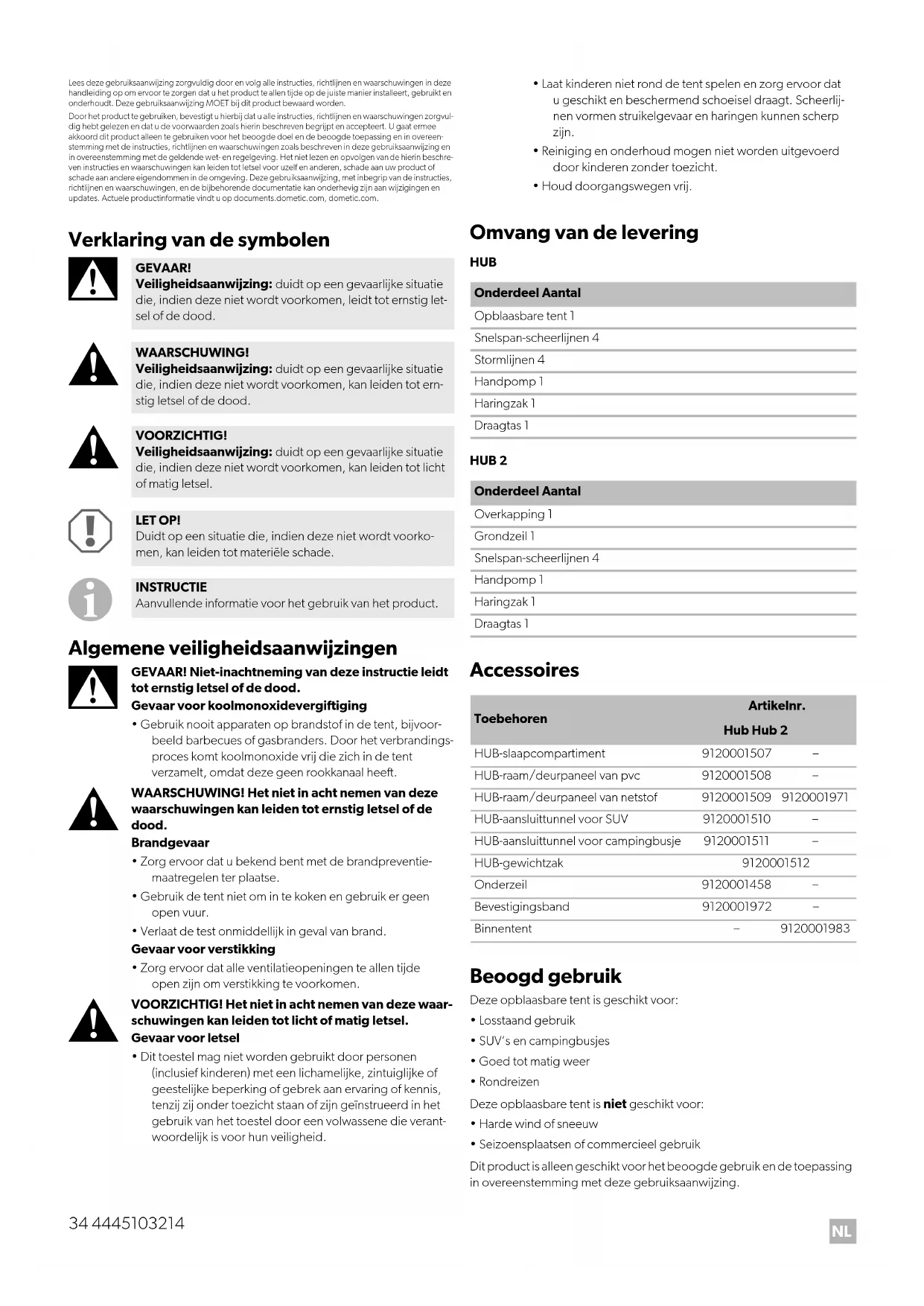

Verklaring van de symbolen

GEVAAR!

Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, leidt tot ernstig letsel of de dood.

WAARSCHUWING!

Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, kan leiden tot ernstig letsel of de dood.

VOORZICHTIG!

Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, kan leiden tot licht of matig letsel.

LET OP!

Duidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade.

INSTRUCTIE

Aanvullende informatie voor het gebruik van het product.

Algemene veiligheidsaanwijzingen

GEVAAR! Niet-inachtneming van deze instructie leidt tot ernstig letsel of de dood.

Gevaar voor koolmonoxidevergiftiging

- Gebruik nooit apparaten op brandstof in de tent, bijvoorbeeld barbecues of gasbranders. Door het verbrandingsproces komt koolmonoxide vrij die zich in de tent verzamelt, omdat deze geen rookkanaal heeft.

WAARSCHUWING! Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

Brandgevaar

• Zorg ervoor dat u bekend bent met de brandpreventie-maatregelen ter plaatse.
• Gebruik de tent niet om in te koken en gebruik er geen open vuur.
• Verlaat de test onmiddellijk in geval van brand.

Gevaar voor verstikking

- Zorg ervoor dat alle ventilatieopeningen te allen tijde open zijn om verstikking te voorkomen.

VOORZICHTIGI Het niet in acht nemen van deze waarschuwingen kan leiden tot licht of matig letsel.

Gevaar voor letsel

- Dit toestel mag niet worden gebruikt door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of geestelijke beperking of gebrek aan ervaring of kennis, tenzij zij onder toezicht staan of zijn geïnstrueerd in het gebruik van het toestel door een volwassene die verantwoordelijk is voor hun veiligheid.

• Laat kinderen niet rond de tent spelen en zorg ervoor dat u geschikt en beschermend schoeisel draagt. Scheerlijnen vormen struikelgevaar en haringen kunnen scherp zijn.
• Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.
  • Houd doorgangswegen vrij.

Omvang van de levering

HUB

Onderdeel Aantal

Opblaasbare tent 1

Snelspan-scheerlijnen 4

Stormlijnen 4

Handpomp 1

Haringzak 1

Draagtas 1

HUB 2

Onderdeel Aantal

Overkapping 1

Grondzeil 1

Snelspan-scheerlijnen 4

Handpomp 1

Haringzak 1

Draagtas 1

Accessoires

Toebehoren	Artikelnr.
	Hub Hub 2
HUB-slaapcompartiment	9120001507	-
HUB-raam/deurpaneel van pvc	9120001508	-
HUB-raam/deurpaneel van netstof	9120001509	9120001971
HUB-aansluittunnel voor SUV	9120001510	-
HUB-aansluittunnel voor campingbusje	9120001511	-
HUB-gewichtzak	9120001512
Onderzeil	9120001458	-
Bevestigingsband	9120001972	-
Binnentent	-	9120001983

Beoogd gebruik

Deze opblaasbare tent is geschikt voor:

• Losstaand gebruik
• SUV's en campingbusjes
• Goed tot matig weer
• Rondreizen

Deze opblaasbare tent is niet geschikt voor:

• Harde wind of sneeuw
• Seizoensplaatsen of commercieel gebruik

Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.

Deze handleiding geeft informatie die nodig is voor een correcte installatie en/of correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onbevredigende prestaties en mogelijke storingen.

De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product als gevolg van:

• Onjuiste montage of aansluiting, inclusief te hoge spanning
• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen
• Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• Gebruik voor andere doeleinden dan beschreven in deze handleiding

Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.

De tent gebruiken

VOORZICHTIG! Gevaar voor letsel

Open de ritssluiting van de beschermhoes nooit als een AIR-paal is opgeblazen. Hierdoor zal de AIR-paal uiteenspatten.

Voor het eerste gebruik

Maak uzelf vertrouwd met het product door de tent bij wijze van proef op te zetten, alvorens het product voor het eerst te gebruiken. Controleer of de levering compleet is.

Een plaats kiezen

Kies een vlakke plaats die uit de wind ligt:

1. Gebruik indien nodig een windscherm.
2. Kies een schaduwrijke plaats om uv-aantasting van het doek te voorkomen.
3. Kampeer niet onder bomen, omdat vallende takken, hars enz. schade aan het product kunnen veroorzaken.
4. Verwijder scherpe stenen en puin van de grond, om beschadiging van het grondzeil te voorkomen.
5. Zet het product op met de ingangen van de wind af.

De tent opzetten

VOORZICHTIG! Gevaar voor letsel en materiële schade

• Gebruik geen compressoren die bestemd zijn om auto- banden op te pompen.
• Blaas de AIR-palen alleen op tot in de groene zone van de manometer van de bijgeleverde handpomp (9 psi/0,62 bar).

LET OP! Materiële schade

• Open of sluit de ritssluitingen niet met grote kracht.
• Als er een cassetteluifel wordt gebruikt om de tent te bevestigen, dient u de cassetteluifel te ondersteunen wanneer u eraan werkt, om te voorkomen dat er te veel spanning op komt te staan. Nadat de tent is bevestigd, moet de cassetteluifel weer volledig worden ingerold.

INSTRUCTIE

• De tent wordt geleverd met zwaarlastharingen. Deze zijn geschikt voor vele kampeerterreinen, maar voor sommige soorten ondergrond zijn er speciale haringen nodig. Raadpleeg hiervoor uw dealer.
• Steek de haringen onder een hoek van 45° van de tent af in de grond.
• Span elke scheerlijn in een rechte lijn ten opzichte van de naad waar deze begint.

Denk aan de volgende tips wanneer u de tent opzet:

• De afbeeldingen geven een algemeen overzicht van de opbouw. De daadwerkelijke opbouw varieert enigszins afhankelijk van het model van de tent.
• Vraag om hulp. Het is gemakkelijker het product met meerdere personen op te zetten.
• Zodra de tent rechtop staat, controleert u de hoekharingen en zet u deze eventueel opnieuw vast. Het grondzeil aan de binnenzijde moet strak liggen en een rechthoekige vorm hebben.
• Zet de scheerlijnen vast zodat de tent strak staat, maar niet wordt vervormd.
• Bevestig de stormlijnen, indien beschikbaar.
• Controleer de scheerlijnen regelmatig op goede spanning. Pas deze indien nodig aan met behulp van de glijders.

Zet de tent als volgt op:

1. Om de tent te beschermen tegen vuil en schade, legt u er een grond-zeil of onderzeil onder alvorens hem uit te pakken.
2. Pak de tent uit.
3. Sorteer en identificeer de verschillende onderdelen.
4. Om de tent op te zetten, gaat u te werk zoals afgebeeld (afb. 2, pagina 3 tot afb. 9, pagina 4).

Zet het toebehoren als volgt op:

1. Om het toebehoren te beschermen tegen vuil en schade, legt u er een grondzeil of onderzeil onder alvorens het uit te pakken.
2. Pak het toebehoren uit.
3. Sorteer en identificeer de verschillende onderdelen.
4. Om het toebehoren op te zetten, gaat u te werk zoals afgebeeld (afb. 10, pagina 5 tot afb. 26, pagina 10).

De tent afbreken

LET OP! Gevaar voor schade

Gebruik geen kracht bij het afbreken van de tent. Anders kunt u materiaal beschadigen.

1. Verwijder vuil van de buitenzijde.
2. Sluit alle raamverduisteringen.
3. Sluit alle deuren.
4. Verwijder al het toebehoren.
5. Verwijder alle lijnen en banden.
6. Verwijder alle haringen tussen de hoekharingen.
7. Open de uitstroomventielen.

8. Wacht totdat de meeste lucht eruit is gelopen.

9. Verwijder de vier hoekharingen.

10. Vouw/rol de tent naar de afsluiters toe om meer lucht te laten ont-snappen.

11. Rol de tent zodra deze is leeggelopen op totdat hij in de draagtas past.

12. Zorg ervoor dat alle onderdelen schoon zijn, alvorens ze in de draagtas te stoppen.

13. Als de tent nat of vochtig is, deze zo spoedig mogelijk laten drogen.

Reiniging en onderhoud

LET OP! Gevaar voor schade

• Gebruik geen scherpe of harde voorwerpen of bijtende schoonmaakmiddelen voor de reiniging.
• Gebruik geen middelen op alcoholbasis, chemicaliën, zeep en reinigingsmiddelen voor de reiniging.

• Verwijder vogelpoep en boomhars zo snel mogelijk, om te voorkomen dat het materiaal permanent beschadigd raakt.

• Reinig het product indien nodig met schoon water en een zachte borstel.

• Breng, voorafgaand aan elke reis, impregneermiddel tegen water en uv-straling aan.

De tent opbergen

INSTRUCTIE

• Zet de tent volledig op om deze te reinigen.

• Kies een zonnige dag voor de reiniging om er zeker van te zijn dat het materiaal goed droogt.

• Reinig de tent.

• Laat de tent volledig luchten en controleer of deze helemaal is opgedroogd voordat u hem opbergt.
• Berg de tent op op een goed geventileerde, droge plek.

Problemen oplossen

INSTRUCTIE

• Tijdens de eerste blootstelling aan water kunnen de naden wat vochtig zijn. Door dit vocht zal de draad zwellen en de gaatjes opvullen die ontstaan zijn in het naai-proces.
• Een volledige set reserveonderdelen moet het volgende bevatten:
  -Vochtwerend middel
• Reparatietape en reparatieoplossing
  – Siliconenspray voor de ritssluitingen
• Reserveharingen

Probleem Oplossing

Tent blaast moeilijk op	Zorg ervoor dat de klep volledig in de AIR-paal is geschroefd.
	Controleer of de opblaasbare buis bij de klep gedraaid is. Dit kan worden gemerkt aan geluiden. Draai de opblaasbare buis recht.
	Controleer of de handpomp werkt.
Een deel van de tent blaast niet op	Controleer of alle isolatiekleppen die de AIR-palen verbinden open zijn.
Een deel van de tent loopt niet leeg	Controleer of alle isolatiekleppen die de AIR-palen verbinden open zijn.
AIR-palen zijn geknikt	Voeg meer lucht toe (9 psi/0,62 bar).
Luchtlek	Zorg ervoor dat de klep volledig in de AIR-paal is geschroefd en dat de ringafdichting op haar plek zit.
	Controleer of de dop van de klep goed vastzit.
	Controleer op gaatjes, zie hoofdstuk „Condensvorming” op pagina 36.

Probleem Oplossing

Waterlek	► Controleer op lekkende naden, beschadigde tape en vochtige plekken.► Als u geen lekkages kunt vinden, zie hoofdstuk „Condensvorming” op pagina 36.► Als u lekkages vindt, brengt u naadafdichtings- middel aan.
Scheur in het doek	► Gebruik reparatietape om het doek te dichten.► Laat reparaties uitvoeren door een geautoriseerd vakbedrijf.

Condensvorming

Alle tenten ondervinden condensvorming indien één of meerdere van de volgende omstandigheden van toepassing zijn:

• Hoge luchtvochtigheid
- Hoge grondvochtigheid
- Temperatuurval

Sterke condensvorming kan langs de binnenzijde van het dak stromen en van koorden, tapes en andere bevestigingen druppelen. Het kan worden verward met lekkage.

Zorg voor meer ventilatie door deuren en/of ramen te openen.
▶ Gebruik een waterdicht grondzeil.

Een gaatje in de AirPole repareren

Als de AirPole lucht verliest, gaat u als volgt te werk:

1. Rits de buitenste hoes los waar de AirPole in zit.
2. Sluit de isolatieventielen, indien geïnstalleerd.
3. Verwijder de AirPole.
4. Laat de AirPole leeglopen.
5. Rits de beschermhoes open om de opblaasbare buis bloot te leggen.
6. Pomp wat lucht in de opblaasbare buis.
7. Dompel de buis onder in water.
8. Zoek het gaatje.
9. Gebruik reparatietape en reparatieoplossing om het gaatje te dichten.
10. Rits de opblaasbare buis weer in de beschermhoes.
11. Rits de AirPole weer in de buitenste hoes.

Verwijdering

Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken.
Vraag het dichtstbijzijnde recyclingcentrum of uw dealer naar informatie over hoe het product kan worden weggegooid in overeenstemming met alle van toepassing zijnde nationale en lokale regelgeving.

Garantie

Europa

De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de detailhandel of met het filiaal van de fabrikant in uw land (zie dometic.com/dealer).

Stuur voor de afhandeling van reparaties of garantie de volgende documenten mee:

• Een kopie van de factuur met datum van aankoop
• De reden voor de claim of een beschrijving van de fout

Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.

Australië en Nieuw-Zeeland

Als het product niet naar behoren werkt, neem dan contact op met de detailhandel of met het filiaal van de fabrikant in uw land (zie domet- tic.com/dealer). De garantie van toepassing op uw product bedraagt 3 jaar.

Stuur voor de afhandeling van reparaties of garantie volgende documenten mee:

• Een kopie van de factuur met datum van aankoop
• De reden voor de claim of een beschrijving van de fout

Alleen Australië

Onze producten worden geleverd met garanties die niet kunnen worden uitgesloten onder de Australische Consumentenwet. U hebt recht op een vervanging of vergoeding voor ernstig falen en op compensatie voor elk ander redelijkerwijs te voorzien verlies of schade. U hebt bovendien recht op reparatie of vervanging van de producten indien de producten niet van acceptabele kwaliteit zijn en de fout niet gelijk staat aan ernstig falen.

Alleen Nieuw-Zeeland

Dit garantiebeleid is onderhevig aan de voorwaarden en garanties die verplicht zijn zoals geïmpliceerd door de Wet op Consumentengaranties 1993(NZ).

Lokale ondersteuning

Lokale ondersteuning vindt u op: dometic.com/dealer

De garantie dekt productiefouten, materialen en onderdelen. De garantie dekt geen verbleking van het tentdoek en slijtage en schade als gevolg van uv-straling, onjuist gebruik, onopzettelijke schade, stormschade en permanent, semipermanent of commercieel gebruik. De garantie dekt geen enkele vorm van gevolgschade. Neem voor claims contact op met uw handelaar. Dit heeft geen invloed op uw wettelijke rechten.
