HUB 2 - Stan DOMETIC - Bezplatný návod na obsluhu

Značka	Dometic
Model	HUB 2
Typ produktu	Nafukovací stan
Kapacita	2 osoby
Hlavný materiál	Polyester s polyuretánovým náterom
Typ montáže	Nafukovanie pomocou priloženej ručnej pumpy
Odporúčaný nafukovací tlak	9 psi (0,62 baru)
Dodávané príslušenstvo	Prístrešok, podlahová krytina, 4 rýchloupínacie popruhy, ručná pumpa, vrece na kolíky, prepravný obal
Odporúčané použitie	Výlety, autonómne kempovanie, SUV a dodávky
Nie je vhodné pre	Veľmi silný vietor, sneženie, sezónne alebo komerčné použitie
Bezpečnosť	Nikdy nepoužívajte spotrebič na palivo vo vnútri; udržujte vetracie otvory voľné
Údržba	Čistite čistou vodou a mäkkou kefou; pred každou cestou aplikujte impregnáciu a UV ochranu
Skladovanie	Pred uložením na suchom a vetranom mieste úplne vysušte
Oprava	Odporúčaná opravná sada: opravná páska, opravný roztok, silikónový sprej na zipsy
Záruka Európa	Zákonná záruka; kontaktujte predajcu alebo pobočku Dometic
Záruka Austrália/Nový Zéland	3 roky; podmienky v súlade so zákonom o zárukách pre spotrebiteľov

Často kladené otázky - HUB 2 DOMETIC

Ako nafúknuť stan HUB 2?

Použite priloženú ručnú pumpu. Nafúknite vzduchové rúry, kým nedosiahnete zelenú zónu na manometri (9 psi / 0,62 baru). Nepoužívajte kompresor na pneumatiky.

Môžem v stane použiť varič alebo gril?

Nie, je to nebezpečné. Oxid uhoľnatý produkovaný spotrebičmi na palivo sa môže hromadiť a spôsobiť smrteľnú otravu. Nikdy vnútri nevarte.

Ako vyfúknuť a zložiť stan?

Otvorte výpustné ventily, počkajte, kým nevyjde takmer všetok vzduch, potom stan zložte alebo zrolujte smerom k ventilom, aby ste vytlačili zvyšný vzduch. Pred uložením do prepravného obalu sa uistite, že je stan čistý a suchý.

Čo robiť v prípade úniku vzduchu z rúry?

Nájdite dieru ponorením rúry do vody. Použite opravnú pásku a opravný roztok na utesnenie otvoru. Postupujte podľa podrobných krokov v návode.

Ako postaviť stan na tvrdom povrchu?

Použite kolíky vhodné pre daný typ povrchu. Pre tvrdé povrchy sa poraďte s predajcom. Zatĺkajte kolíky pod uhlom 45° vzhľadom na stan a napnite kotviace šnúry.

Je stan vodotesný?

Áno, ale môže dôjsť ku kondenzácii. Ak sa objavia netesnosti, skontrolujte švy a aplikujte impregnačný prostriedok. Prvé vystavenie vode môže švy navlhčiť, čo je normálne.

Môžem s týmto stanom použiť kazetový prístrešok?

Áno, ak používate kazetový prístrešok, pri inštalácii ho podoprite, aby ste predišli preťaženiu. Po upevnení prístrešok úplne zrolujte do jeho puzdra.

Ako čistiť stan?

Čistite čistou vodou a mäkkou kefou. Nepoužívajte chemikálie, alkohol ani čistiace prostriedky. Pred každou cestou aplikujte impregnáciu a UV ochranu.

Aké príslušenstvo je k dispozícii pre HUB 2?

Môžete pridať vnútorný stan (ref. 9120001983), PVC alebo sieťové okno, spojovací tunel alebo podlahovú fóliu. Pre čísla dielov si pozrite návod.

Čo robiť, ak sa stan správne nenafúkne?

Skontrolujte, či je ventil dobre zaskrutkovaný a či nie je nafukovacia hadica skrútená. Uistite sa, že izolačné ventily medzi vzduchovými rúrami sú otvorené. Ak ručná pumpa nefunguje, skontrolujte jej stav.

NÁVOD NA OBSLUHU HUB 2 DOMETIC

Dôkladne si prečitajte tento návod a dodržiavajte všetky pokyny, usmernenia a varovania uvedené v tomto návode k výrobku, aby sa zaručilo, že výrobok sa vždy bude správne inštalovať, používať a udržiavať. Tento návod MUSÍ zostaľ priložený k výrobku.

Použivaním tohto výrobku týmto potvrduzujete, že ste si dôkladne pročitali všetky pokyny, usmenenia a varovania a že rozumiete a súhlasite s dodržiavaním všetkých uvedených podmienok. Súhlasite, že tento výrobok budele používaťlen v súlade so zamýslaným použitím a v súlade s pokynmi, usmerneniami a varovania uvedonými v tomto návode k výrobku, ako aj v súlade se všetkými olatnými zákonní a narizdeníami. V pripade, že si neprocítate a nebudete sa riadít pokynmi a varovaniami uvedenými v tomto návode, može mat na následok vaše poranenie alebo poranenie iných osob, poškodenie vásho výrobku alebo poškodenie majelku v jeho blízkosti. Tento návod k výrobku vrátane pokynov, usmernení a varovaní, a súvisiaca dokumentácia može podliehat zmenám a aktualizáciám. Najaktuál nejšie informácie o výrobku nájlete na adrese documents.dometic.com, dometic.com.

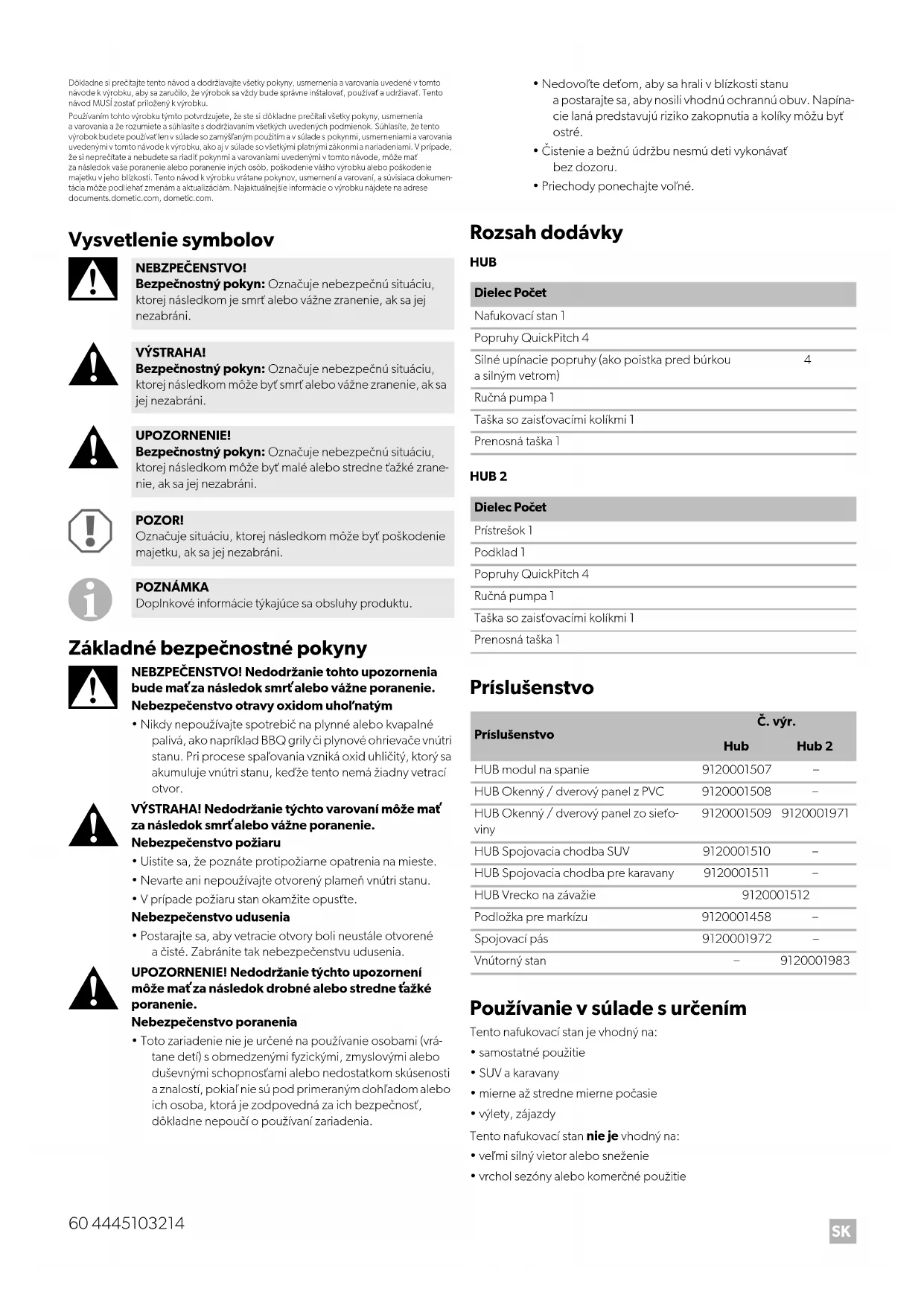

Vysvetlenie symbolov

NEBZPEČENSTVO!

Bezpečnostný pokyn: Označuje nebezpečnú situáciu, ktorej následkom je smrt alebo vážne zranenie, ak sa jej nezabrání.

VÝSTRAHA!

Bezpečnostný pokyn: Označuje nebezpečnú situáciu, ktorej následkom môže byľ smrľ alebo vážne zranenie, ak sa jej nezabrání.

UPOZORNENIE!

Bezpečnostný pokyn: Označuje nebezpečnú situáciu, ktorej následkom môže byť malé alebo stredne t’ažké zranenie, ak sa jej nezabrání.

POZOR!

Označuje situáciu, ktorej následkom môže byť poškodenie majetku, ak sa jej nezabráni.

POZNÁMKA

Doplnkové informácie týkajúce sa obsluhy produktu.

Základné bezpečnostné pokyny

NEBZPEČENSTVO! Nedodržanie tohto upozornenia bude mať za následok smrt alebo vážne poranenie. Nebezpečenstvo otravy oxidom uhol'natým

- Nikdy nepoužívajte spotrebič na plynné alebo kvapalné palivá, ako napríklad BBQ grily či plynové ohrievače vnútri stanu. Pri procese spaľovania vzniká oxid uhličitý, ktorý sa akumuluje vnútri stanu, kedže tento nemá žiadny vetrací otvor.

VÝSTRAHA! Nedodržanie týchto varovaní môže mať za následok smrt' alebo vážne poranenie.

Nebezpečenstvo požiaru

• Uistite sa, že poznáte protipožiarne opatrenia na mieste.
• Nevarte ani nepoužívajte otvorený plameň vnútri stanu.
  • V prípade požiaru stan okamžite opustte.

Nebezpečenstvo udusenia

UPOZORNENIE! Nedodržanie týchto upozornení môže mať za následok drobné alebo stredne tážké poranenie.

Nebezpečenstvo poranenia

- Toto zariadenie nie je určené na používanie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúsenosti a znalostí, pokial' nie sú pod primeraným dohl'adom alebo ich osoba, ktorá je zodpovedná za ich bezpečnosť, dôkladne nepoučí o používaní zariadenia.

• Nedovol'te det'om, aby sa hrali v blízkosti stanu a postarajte sa, aby nosili vhodnú ochrannú obuv. Napínacie laná predstavujú riziko zakopnutia a kolíky môžu byť ostré.
• Čistenie a bežnú údržbu nesmú deti vykonávať bez dozoru.
• Priechody ponechajte volné.

Rozsah dodávky

HUB

Príslušenstvo	Č. výr.
	Hub	Hub 2
HUB modul na spanie	9120001507	-
HUB Okenný / dverový panel z PVC	9120001508	-
HUB Okenný / dverový panel zo sietoviny	9120001509	9120001971
HUB Spojovacia chodba SUV	9120001510	-
HUB Spojovacia chodba pre karavany	9120001511	-
HUB Vrecko na závažie	9120001512
Podložka pre markízu	9120001458	-
Spojovací pás	9120001972	-
Vnútorný stan	-	9120001983

Používanie v súlade s určením

Tento nafukovací stan je vhodný na:

• samostatné použitie
• SUV a karavany
• mierne až stredne mierne počasie
  • výlety, zájazdy

Tento nafukovací stan nie je vhodný na:

• vel'mi silný vietor alebo sneženie

- vrchol sezóny alebo komerčné použitie

Tento výrobok je vhodný iba na použitie na zamýšľaný účel a použitie v súlade s týmto návodom.

Tento návod obsahuje informácie, ktoré sú nevyhnutné pre správnu inštaláciu a/alebo obsluhu výrobku. Chybná inštalácia a/alebo nesprávna obsluha či údržba bude mať za následok neuspokojivý výkon a možnú poruchu.

Výrobca nenesie žiadnu zodpovednosť za akékol'vek poranenia či škody na výrobku spôsobené:

• Nesprávnou montázou alebo pripojením vrátane nadmerného napätia
• Nesprávnou údržbou alebo použitím iných ako originálnych náhradných dielov poskytnutých výrobcom
• Zmenami výrobku bez výslovného povolenia výrobcu
• Použitím na iné účely než na účely opísané v návode

Spoločnosť Dometic si vyhradzuje právo na zmenu vzhľadu a technických parametrov výrobku.

Používanie stanu

UPOZORNENIE! Nebezpečenstvo poranenia

Nikdy nerozpínajte zips na ochrannom puzdre, kým je vzduchová tyčka nafúknutá. Spôsobilo by to roztrhnutie vzduchovej tyčky.

Pred prvým použitím

Oboznámte sa s výrobkom tak, že pred prvým použitím ho na skúšku postavíte. Skontrolujte, či je obsah dodávky úplný.

Výber miesta

Vyberte rovné miesto chránené pred vetrom:

1. v prípade potreby použite vetrolam.
2. Vyberte tienisté miesto, aby ste predišli degradácii textílie vplyvom UV žiarenia.
3. Vyhnite sa rozloženiu pod stromami, pretože padajúce vetvy, živica a pod. môžu poškodiť výrobok.
4. Na mieste vyzbierajte ostré kamene a úlomky, aby ste predišli poškodeniu podlážky.
5. Postavte produkt s dverami smerujúcimi od vetra.

Rozloženie stanu

UPOZORNENIE! Nebezpečenstvo poranenia a poškodenia materiálu

• Nepoužívajte kompresory určené na hustenie pneumatík.
• Vzduchové tyčky nafúknite iba po zelenú zónu ukazovateľa tlaku na dodanej ručnej pumpe (9 psi/0,62 baru).

• Zipsy nezapínajte ani nerozopínajte hrubou silou.
• Ak sa na pripevnenie stanu používa kazetová markíza, podoprite ju, aby nebola počas používania príliš zaťažená. Po pripevnení stanu vráťte kazetovú markízu úplne spăť do jej puzdra.

POZNÁMKA

• Stan sa dodáva s robustnými zaistovacími kolíkmi. Tieto sú vhodné pre mnohé podklady, ale pre niektoré druhy podkladov sú potrebné špeciálne kolíky. Informujte sa upredajcu.
• Zarazte kolíky do zeme pod uhlom 45° smerom od stanu.
• Zaistite každé napínacie lano so zaistovacími kolíkmi zarovno so švom, od ktorého začína.

Pri rozložení stanu majte na pamāti nasledujúce tipy:

• Obrázky znázorňujú základný prehl'ad postavenia. V závislosti od modelu stanu sa skutočné rozloženie môže mierne lišit.
• Privolajte si pomoc. Postavenie je l'ahšie s viacerými osobami.
• Po vztýčení stanu skontrolujte rohové zaistovacie kolíky a v prípade potreby ich nanovo zarazte. Podlážka vo vnútri má byť napnutá a má mať štvorcový tvar.
• Zaistite napínacie laná zaistovacími kolíkmi tak, aby stan bol napnutý, ale nedeformovaný.
• Upevnite silné upínacie popruhy na ochranu pred búrkou a silným vetrom, ak sú k dispozícii.
• Napínacie laná občas skontrolujte, či sú dostatočne napnuté. V prípade potreby použite napínače na dodatočné napnutie.

Stan rozložte nasledujúcim spôsobom:

1. Na ochranu stanu pred nečistotami a poškodením, skôr než ho vybalíte, položte na zem podlážku alebo podložku pre markízu.
2. Vybal'te stan.
3. Rozdel'te a identifikujte jednotlivé komponenty.
4. Pri postavení stanu postupujte podľa obrázkov (obr. 2, strane 3 až obr. 9, strane 4).

Príslušenstvo postavte nasledovne:

1. Na ochranu príslušenstva pred nečistotami a poškodením, skôr než ho vybalíte, položte na zem podlážku alebo vložku.
2. Vybal'te príslušenstvo.
3. Rozdel'te a identifikujte jednotlivé komponenty.
4. Pri postavení príslušenstva postupujte podľa obrázkov (obr. 10, strane 5 až obr. 26, strane 10).

Zloženie stanu

POZOR! Nebezpečenstvo poškodenia

Na zloženie stanu nepoužívajte silu. V opačnom prípade môžete poškodit materiál.

1. Odstráňte všetky nečistoty z vonkajšej strany.
2. Zatvorte všetky okenné rolety.
3. Zatvorte všetky dvere.
4. Demontujte všetko príslušenstvo.
5. Demontujte všetky laná a popruhy.
6. Vyberte všetky kolíky medzi rohovými kolíkmi.
7. Otvorte vypúšťacie ventily.
8. Počkajte, kým unikne väčšina vzduchu.

9. Vyberte štyri rohové kolíky.

10. Stan zložte/zbal'te smerom k ventilom, aby ste vypustili ešte viac vzduchu.

11. Po sfúknutí zbal'te stan tak, aby sa zmestil do prenosnej tašky.

12. Ubezpečte sa, že všetky časti sú čisté, skôr než ich zabalíte do prenosnej tašky.

13. Ak je stan mokrý alebo vlhký, čo najskôr ho úplne vysušte.

Čistenie a údržba

POZOR! Nebezpečenstvo poškodenia

• Stan úplne rozložte kvôli čisteniu.

• Na čistenie si vyberte slnečný deň, aby sa materiál dôkladne vysušil.

• Očist'te stan.

• Úplne ho vyvetrajte a pred zabalením sa ubezpečte, že stan je kompletne suchý.
• Uskladnite ho na dobre vetranom, suchom mieste.

Odstraňovanie porúch

POZNÁMKA

• Pri prvom kontakte s vodou môžu byť švy trochu navlhnuté. Vplyvom tejto vlhkosti vlákna zväčšia svoj objem a vyplnia otvory vytvorené pri šití.
• Kompletná súprava náhradných dielov musí obsahovať:
• impregnačný prostriedok,
  – pásku a roztok na opravu,
  – silikónový sprej na zipsy,
  – náhradné zaistovacie kolíky.

Problém Riešenie

Stan sa nafúkne iba stážka	► Skontrolujte, či je ventil úplne zakrútený do vzduchovej tyčky.► Skontrolujte, či je nafukovacia trubica skrútená na ventil. To môže byť signalizované zvukom. Rozkrúťte nafukovaciu trubicu.► Skontrolujte, či ručná pumpa funguje.
Časť stanu sa nenafúkne	► Skontrolujte, či všetky poistné ventily, ktoré spájajú vzduchové tyčky, sú otvorené.
Časť stanu sa nevyfúkne	► Skontrolujte, či všetky poistné ventily, ktoré spájajú vzduchové tyčky, sú otvorené.
Vzduchové tyčky sú zalo-mené	► Pridajte viac vzduchu (9 psi/0,62 baru).
Unikanie vzduchu	► Skontrolujte, či je ventil úplne zakrútený do vzduchovej tyčky a tesniaci krúžok je na svojom mieste.► Skontrolujte, či je uzáver ventilu tesne zatvo-rený.► Skontrolujte, činedošlo k prepichnutiu, pozrite si kap. „Kondenzácia“ na strane 62.

Problém Riešenie

Presakovanie vody	► Skontrolujte na netesné švy, poškodené pripojenia a vlhké miesta.► Ak nedokáže nájsť žiadne netesné body, pozrite si kap. „Kondenzácia“ na strane 62.► Ak nájdete netesné body, aplikujte tesniacu hmotu na švy.
Trhlina v textílii	► Použite opravnú pásku na utesnenie textílie.► Opravy prenechajte kvalifikovanému odborníkovi.

Kondenzácia

Pri všetkých stanoch dochádza k vnútornej tvorbe kondenzácie, ak sa vyskytne jedna alebo viacero nasledujúcich podmienok:

Pri výraznej tvorbe kondenzácie môže voda stekat po vnútomej strane strechy a odkvapkávat zo šnúr, pásiek a iných vnútorných prvkov a chybne sa považovať za netesnost.

Zlepšite vetranie otvorením dverí a/alebo okien.
▶ Umiestnite vodotesnú podložku.

Oprava prepichnutej vzduchovej tyčky

Ak zo vzduchovej tyčky uniká vzduch, postupujte nasledujúcim spôsobom:

1. Odzipsujte vonkajšie puzdro, ktoré drží vzduchovú tyčku.
2. Zatvorte poistné ventily, ak sú namontované.
3. Odoberte vzduchovú tyčku.
4. Vyfúknite vzduchovú tyčku.
5. Odzipsujte ochranné puzdro pre odkrytie nafukovacej trubice.
6. Nafukovaciu trubicu trochu nafúknite.
7. Ponorte trubicu do vody.
8. Nájdite miesto prepichnutia.
9. Použite pásku a roztok na opravu na utesnenie prepichnutia.
10. Nafukovaciu trubicu zazipsujte spät' do ochranného puzdra.
11. Vzduchovú tyčku zazipsujte spät do vonkajšieho puzdra.

Likvidácia

Obalový materiál dávajte podľa možnosti do príslušného recyklovatelňného odpadu.
Informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o likvidácii výrobku v súlade s príslušnými predpismi týkajúcimi sa likvidácie.

Záruka

Európa

Platí zákonom stanovená záručná lehota. Ak je výrobok poškodený, obráťte sa na svojho predajcu alebo pobočku výrobcu vo svojej krajine (pozri dometic.com/dealer).

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, k zaslanému produktu musíte priložiť nasledujúce dokumenty:

• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby,

Upozorňujeme Vás, že samooprava alebo neodborná oprava môže mať za následok ohrozenie bezpečnosti a zánik záruky.

Austrália a Nový Zéland

Ak je výrobok nefunguje podľa očakávania, obráťte sa na svojho predajcu alebo pobočku výrobcu vo svojej krajine (pozri dometic.com/dealer). Záruka na tento výrobok platí 3 rok(ov).

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit nasledovné podklady:

• kópiu faktúry s dátumom kúpy,
  • dôvod reklamácie alebo opis chyby,

Iba Austrália

Naše výrobky sú dodávané so zárukami, ktoré nie je možné vylúčit podľa austrálskeho zákona o spotrebitel’och. Máte právo na náhradu alebo vrátane peňazí pri vážnej poruche a na kompenzáciu za každú inú rozumne predvídateľnú stratu alebo poškodenie. Tiež máte právo na opravu alebo výmenu tovaru, ak tovar nemá prijateľnú kvalitu a porucha nepredstavuje vážnu poruchu.

Iba Nový Zéland

Tieto záručné podmienky podliehajú podmienkam a zárukám, ktoré sú záväzné podľa zákona o zárukách spotrebitel’ov 1993 (NZ).

Lokálna podpora

Záruka sa vztahuje na výrobné chyby, materiály a diely. Záruka sa nevztahuje na blednutie krytu a opotrebenie spósobené UV žiarením, nesprávne použitie, náhodné poškodenie, poškodenie pri búrke, alebo trvalé, polo-trvalé alebo komerčné použitie. Nevztahuje na žiadne škody z toho vyplý-vajúce. V prípade nárokov sa obrátte na svojho predajcu. Toto nemá vplyv na vaše zákonné práva.

Tento nafukovací stan je vhodný pro:
