HUB 2 - Stan DOMETIC - Bezplatný návod k obsluze

Značka	Dometic
Model	HUB 2
Typ produktu	Nafukovací stan
Kapacita	2 osoby
Hlavní materiál	Polyester s polyuretanovým povlakem
Typ montáže	Nafukování pomocí dodávané ruční pumpy
Doporučený nafukovací tlak	9 psi (0,62 baru)
Dodávané příslušenství	Stan, podlahová plachta, 4 rychloupínací popruhy, ruční pumpa, sáček na kolíky, přepravní obal
Doporučené použití	Výlety, autonomní kempování, SUV a dodávky
Nevhodné pro	Velmi silný vítr, sněžení, sezónní nebo komerční použití
Bezpečnost	Nikdy nepoužívejte zařízení na palivo uvnitř; udržujte větrací otvory volné
Údržba	Čistěte čistou vodou měkkým kartáčem; před každou cestou aplikujte impregnační a UV ochranný prostředek
Skladování	Před uskladněním na suchém a větraném místě zcela vysušte
Oprava	Doporučená opravná sada: opravná páska, opravný roztok, silikonový sprej na zipy
Záruka Evropa	Zákonná záruka; kontaktujte prodejce nebo pobočku Dometic
Záruka Austrálie/Nový Zéland	3 roky; podmínky v souladu se zákonem o zárukách pro spotřebitele

Často kladené otázky - HUB 2 DOMETIC

Jak nafouknout stan HUB 2?

Použijte dodávanou ruční pumpu. Nafukujte vzduchové trubky, dokud manometr nedosáhne zelené zóny (9 psi / 0,62 baru). Nepoužívejte kompresor na pneumatiky.

Mohu uvnitř stanu používat vařič nebo gril?

Ne, je to nebezpečné. Oxid uhelnatý vznikající při spalování paliva se může hromadit a způsobit smrtelnou otravu. Nikdy nevařte uvnitř.

Jak stan vyfouknout a uložit?

Otevřete výstupní ventily, počkejte, až většina vzduchu unikne, poté stan složte nebo srolujte směrem k ventilům, abyste vytlačili zbývající vzduch. Ujistěte se, že je stan čistý a suchý, než jej uložíte do přepravního obalu.

Co dělat při úniku vzduchu z trubky?

Najděte otvor ponořením trubky do vody. K utěsnění použijte opravnou pásku a opravný roztok. Postupujte podle podrobných kroků v návodu.

Jak postavit stan na tvrdém povrchu?

Použijte kolíky vhodné pro daný typ povrchu. Na tvrdé povrchy se poraďte s prodejcem. Zatloukejte kolíky pod úhlem 45° ke stanu a napněte ukotvovací šňůry.

Je stan vodotěsný?

Ano, ale může docházet ke kondenzaci. Pokud se objeví netěsnosti, zkontrolujte švy a aplikujte těsnicí prostředek. První vystavení vodě může švy navlhčit, což je normální.

Mohu k tomuto stanu použít kazetový přístřešek?

Ano, pokud používáte kazetový přístřešek, podepřete jej při instalaci, abyste jej nepřetížili. Po upevnění přístřešek zcela srolujte do jeho pouzdra.

Jak čistit stan?

Čistěte čistou vodou měkkým kartáčem. Nepoužívejte chemikálie, alkohol ani detergenty. Před každou cestou aplikujte impregnační a UV ochranný prostředek.

Jaké příslušenství je k dispozici pro HUB 2?

Můžete přidat vnitřní stan (ref. 9120001983), PVC nebo síťované okno, spojovací tunel nebo podlahovou plachtu. Podrobnosti o číslech dílů naleznete v návodu.

Co dělat, když se stan správně nenafukuje?

Zkontrolujte, zda je ventil řádně zašroubován a zda není nafukovací trubice zkroucená. Ujistěte se, že izolační ventily mezi vzduchovými trubkami jsou otevřené. Pokud ruční pumpa nefunguje, zkontrolujte její stav.

NÁVOD K OBSLUZE HUB 2 DOMETIC

Nafukovací stan SK Návod na obsluhu ....60

CS Nafukovací stan Návod k obsluze....64

- Postarajte sa, aby vetracie otvory boli neustále otvorené a čisté. Zabránite tak nebezpečenstvu udusenia.

Dielec Počet
Nafukovací stan 1
Popruhy QuickPitch 4
Silné upínacie popruhy (ako poistka pred búrkou a silným vetrom)	4
Ručná pumpa 1
Taška so zaistovacími kolíkmi 1
Prenosná taška 1

HUB 2

Dielec Počet

Prístrešok 1

Podklad 1

Popruhy QuickPitch 4

Ručná pumpa 1

Taška so zaistovacími kolíkmi 1

Prenosná taška 1

Príslušenstvo

POZOR! Poškodenie materiálu

• Na čistenie nepoužívajte ostré ani tvrdé predmety alebo čistiace prostriedky.
• Na čistenie nepoužívajte materiály na báze alkoholu, chemické prípravky, mydlo a čistiace prostriedky.

• Okamžite odstráňte vtáčí trus a živicu, aby ste predišli trvalému poškodeniu materiálu.

• Ak je to nutné, výrobok očistte s čistou vodou a mäkkou kefkou.

• Pred každým výletom ošetrite vetrolam s impregnáciou a ochranu proti UV žiareniu.

Skladovanie stanu

POZNÁMKA

• Vysoká vlhkost' vzduchu
• Vysoká vlhkost' v zemi
- Pokles teploty

Lokálnu podporu nájdete na stránke: dometic.com/dealer

Počlivé si prosim prčetěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu k výrobku, abyste měli jistotu, že výrobek budete vždy správně instaloval, používať a udržovať. Tyto pokyny MUSÍ být uchovávány v blizkosti výrobku.

Použiváním výrobku timto potvrzujete, že iste si počilvě přecetli všechny pokyny, směrnice a varování a ze rozumřite podminkám uvedeným v tomto dokumentu a souhlasíte s ními. Souhlasíte s použiváním tohoto výrobku pouze k určenému účelu a použití a v souladu s pokyny, směrnicemi a varováním i v tomto návodu k výrobku a v souladu se všemí přišlušnými zákony a předipsy. Pokud si nepřecítete o nebudzete dodržovat zde uvedené pokyny a varování, může to věst ke zranení vás i ostatních, poškození vašcho výrobku nebo poškození jiného majelkuv okolí. Tento návod k výrobku, včetně pokynů, směníc a varování a související dokumentace může být předmětem zněn a aktualizaci. Aktualní informace o výrobku naleznete na documents.domotc.com, domotc.com.

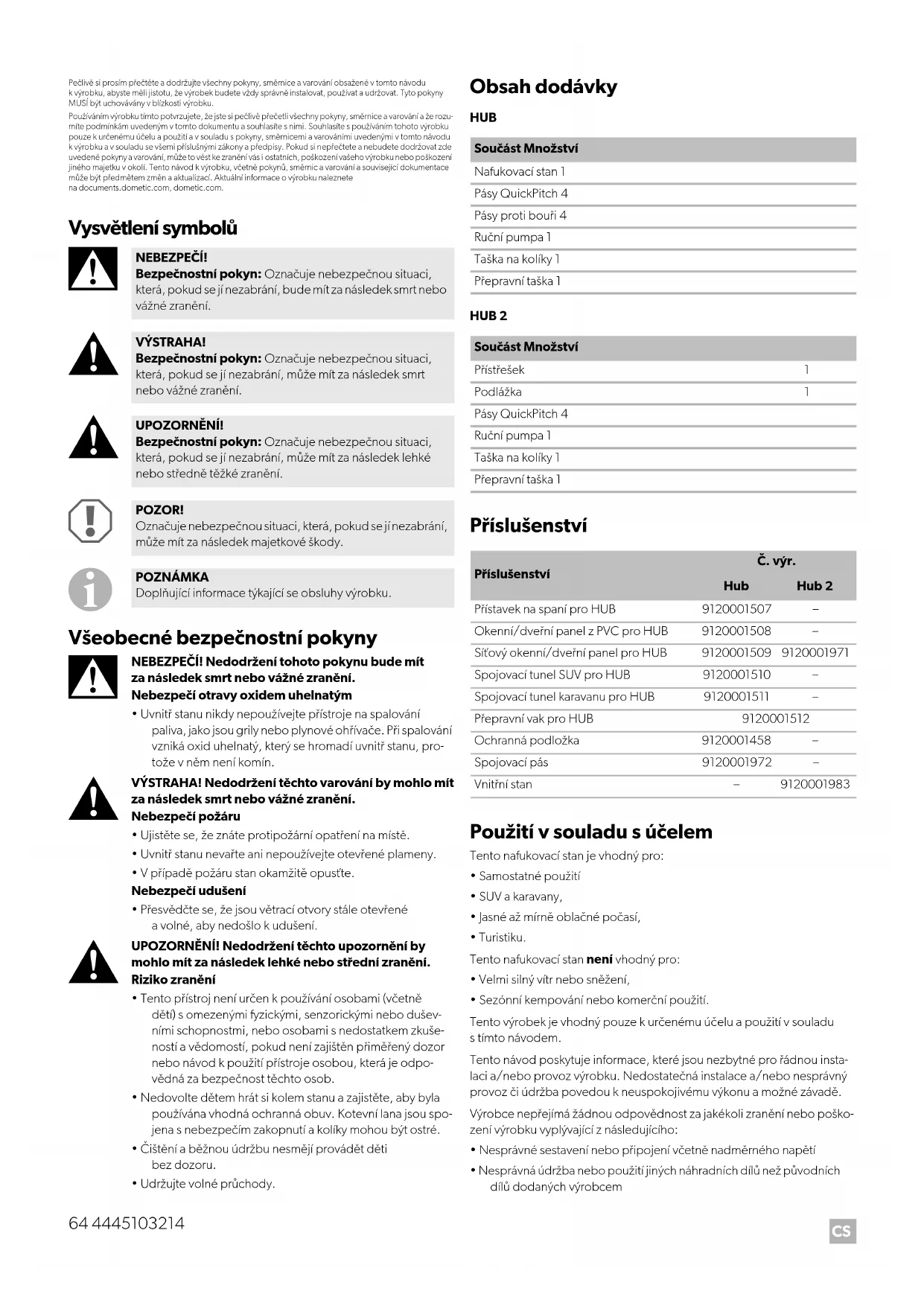

Vysvětlení symbolů

NEBEZPEČÍ!

Bezpečnostní pokyn: Označuje nebezpečnou situaci, která, pokud se jí nezabrání, bude mít za následek smrt nebo vážné zranění.

VÝSTRAHA!

Bezpečnostní pokyn: Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek smrt nebo vážné zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyn: Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek lehké nebo středně těžké zranění.

POZOR!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek majetkové škody.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

Všeobecné bezpečnostní pokyny

NEBEZPEČÍ! Nedodržení tohoto pokynu bude mít za následek smrt nebo vážné zranění. Nebezpečí otravy oxidem uhelnatým

- Uvnitř stanu nikdy nepoužívejte přístroje na spalování paliva, jako jsou grily nebo plynové ohřívače. Při spalování vzniká oxid uhelnatý, který se hromadí uvnitř stanu, protože v něm není komín.

VÝSTRAHA! Nedodržení těchto varování by mohlo mít za následek smrt nebo vážné zranění. Nebezpeči požáru

• Ujistěte se, že znáte protipožární opatření na místě.
• Uvnitř stanu nevařte ani nepoužívejte otevřené plameny.
  • V případě požáru stan okamžitě opustře.

Nebezpečí udušení

- Přesvědčte se, že jsou větrací otvory stále otevřené a volné, aby nedošlo k udušení.

UPOZORNĚNÍ! Nedodržení těchto upozornění by mohlo mít za následek lehké nebo střední zranění. Riziko zranění

• Tento přístroj není určen k používání osobami (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi, nebo osobami s nedostatkem zkušeností a vědomostí, pokud není zajištěn přiměřený dozor nebo návod k použití přístroje osobou, která je odpovědná za bezpečnost těchto osob.
• Nedovolte dětem hrát si kolem stanu a zajistěte, aby byla používána vhodná ochranná obuv. Kotevní lana jsou spojena s nebezpečím zakopnutí a kolíky mohou být ostré.
• Čištění a běžnou údržbu nesmějí provádět děti bez dozoru.
• Udržujte volné průchody.

Obsah dodávky

HUB

Součást Množství

Nafukovací stan 1

Pásy QuickPitch 4

Pásy proti bouři 4

Ruční pumpa 1

Taška na kolíky 1

Přepravní taška 1

HUB 2

Součást Množství
Přístřešek	1
Podlážka	1
Pásy QuickPitch 4
Ruční pumpa 1
Taška na kolíky 1
Přepravní taška 1

Příslušenství

Příslušenství	Č. výr.
	Hub	Hub 2
Přístavek na spaní pro HUB	9120001507	-
Okenní/dveřní panel z PVC pro HUB	9120001508	-
Sítový okenní/dveřní panel pro HUB	9120001509	9120001971
Spojovací tunel SUV pro HUB	9120001510	-
Spojovací tunel karavanu pro HUB	9120001511	-
Přepravní vak pro HUB	9120001512
Ochranná podložka	9120001458	-
Spojovací pás	9120001972	-
Vnitřní stan	-	9120001983

Použití v souladu s účelem

• Samostatné použití
• SUV a karavany,
• Jasné až mírně oblačné počasí,
• Turistiku.

Tento nafukovací stan není vhodný pro:

• Velmi silný vítr nebo sněžení,
• Sezónní kempování nebo komerční použití.

Tento výrobek je vhodný pouze k určenému účelu a použití v souladu s tímto návodem.

Tento návod poskytuje informace, které jsou nezbytné pro řádnou instalaci a/nebo provoz výrobku. Nedostatečná instalace a/nebo nesprávný provoz či údržba povedou k neuspokojivému výkonu a možné závadě.

Výrobce nepřejímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:

• Nesprávné sestavení nebo připojení včetně nadměrného napětí

• Nesprávná údržba nebo použití jiných náhradních dílů než původních dílů dodaných výrobcem

• Změna výrobku bez výslovného souhlasu výrobce

• Použití k jiným účelům, než jsou popsány v tomto návodu
  Společnost Dometic si vyhrazuje právo změnit vzhled a specifikace výrobku.

Používání stanu

UPOZORNĚNÍ! Riziko zranění

Zip na ochranném pouzdru nikdy neotevírejte při nafukování nafukovací tyče. To bude mít za následek prasknutí nafukovací tyče.

Před prvním použitím

Před prvním použitím se s výrobkem obeznamte tak, že provedete jeho první zkušební stavění. Zkontrolujte, zda je dodávka kompletní.

Výběr místa

Vyberte ploché místo chráněné před větrem:

1. v prípadě potřeby použijte protivětrnou zástěnu.
2. Vyberte místo ve stínu, abyste zabránili degradaci tkaniny působením UV záření.
3. Vyvarujte se stavění zástěny pod stromy, protože padající větve, pryskyřice atd. mohou výrobek poškodit.
4. Z místa odstraňte ostré kameny a nečistoty, aby nedošlo k poškození podlážky.
5. Výrobek postavte dveřmi odvrácenými od směru větru.

Stavění stanu

UPOZORNĚNÍ! Riziko zranění a hmotné škody

• Nepoužívejte žádné kompresory určené k huštění pneumatik automobilů.
• Nafukovací tyče nafoukněte pouze do zelené oblasti na manometru dodané ruční pumpy (9 psi/0,62 bar).

POZOR! Hmotná škoda

• Zip neotevírejte ani nezavírejte nadměrnou silou.
• Pokud se k připevnění stanu používá kazetová markýza, podepřete ji, aby během práce nebyla příliš zatěžována. Po připevnění stanu naviňte kazetovou markýzu zcela zpět do jejího pouzdra.

POZNÁMKA

• Stan se dodává s kolíky pro vysokou zátěž. Tyto kolíky jsou vhodné pro mnoho míst, ale pro některé druhy podkladu jsou zapotřebí speciální kolíky. Zeptejte se svého prodejce.
• Kolíky zarazte do země pod úhlem 45° od stanu.
• Každé kotevní lano zarovnejte se švem, ze kterého lano vychází, a zajistěte kolíky.

Při stavění stanu mějte na paměti následující tipy:

• Obrázky poskytují obecný přehled o stavění. Skutečné stavění se bude mírně lišit podle modelu stanu.
• Přivolejte si pomocníka. Stavění více osobami je snazší.
• Po postavení stanu do vzpřímené polohy zkontrolujte rohové kolíky a v případě potřeby je znovu zajistěte. Podlážka na vnitřní straně by měla být napnutá a měla by mít obdélníkový tvar.
• Kotevní lana zajistěte kolíky tak, aby stan byl napnutý, aniž by došlo k narušení tvaru.
• Jsou-li k dispozici, pripevněte pásy proti bouři.
• Kotevní lana čas od času kontrolujte, abyste zajistili jejich dostatečné napnutí, v případě potřeby použijte k nastavení jezdce.

Stan postavte takto:

1. Abyste stan chránili před nečistotami a poškozením, před vybalením pod něj položte podlážku nebo ochrannou podložku.
2. Vybalte stan.
3. Seznamte se s jednotlivými součástmi.
4. Postupujte podle postupu stavění stanu (obr. 2, strana 3 až obr. 9, strana 4).

Příslušenství postavte takto:

1. Abyste příslušenství chránili před nečistotami a poškozením, před vybalením pod něj položte podlážku nebo ochrannou podložku.
2. Vybalte príslušenství.
3. Seznamte se s jednotlivými součástmi.
4. Postupujte podle postupu stavění příslušenství (obr. 10, strana 5 až obr. 26, strana 10).

Demontáž stanu

POZOR! Nebezpečí poškození

Při demontáži stanu nevyvíjejte nadměrnou sílu. Jinak se materiál může poškodit.

1. Odstraňte vnější nečistoty.
2. Stáhněte všechny okenní rolety.
3. Zavřete všechny dveře.
4. Odstraňte veškeré příslušenství.
5. Odstraňte všechna lana a pásy.
6. Odstraňte všechny kolíky mezi rohovými kolíky.
7. Otevřete výstupní ventily.
8. Počkejte, až se vypustí převážné množství vzduchu.
9. Odstraňte čtyří rohové kolíky.
10. Složte/srolujte stan směrem k ventilům, aby se vypustilo více vzduchu.
11. Po vypuštění stan srolujte, aby se vešel do přepravní tašky.
12. Před zabalením do přepravní tašky se ujistěte, že jsou všechny části čisté.
13. Pokud je stan mokrý nebo vlhký, co nejdříve jej úplně vysušte.

Čištění a péče

POZOR! Nebezpečí poškození

• K čištění nepoužívejte žádné ostré nebo tvrdé předměty ani čisticí prostředky.
• K čištění nepoužívejte materiály na bázi alkoholu, chemikálie, mýdlo a mycí prostředky.

• Co nejdříve odstraňte ptačí trus a stromovou pryskyřici, aby nedošlo k trvalému poškození materiálu.

• V prípadě potřeby výrobek očistěte čistou vodou a měkkým kartáčem.

• Před každou cestou naneste impregnaci proti vodě a UV záření.

Uložení stanu

POZNÁMKA

• Stan pro čištění zcela postavte.

• Pro čištění si vyberte slunečný den, abyste zajistili důkladné vyschnutí materiálu.

• Vyčistěte stan.

• Před zabalením stan plně větrejte a zajistěte, aby byl zcela suchý.
• Skladujte na dobře větraném a suchém místě.

Odstraňování poruch a závad

POZNÁMKA

• Při prvním vystavení vodě může být ve švech určitá vlhkost. Z důvodu této vlhkosti budou vlákna bobtnat a vyplní otvory, které byly vytvořeny při šití.
• Plně vybavená sada náhradních dílů by měla obsahovat: – vodoodpudivý sprej,
• záplatovou pásku a opravný roztok,
• silikonový sprej na zipy,
• náhradní kolíky.

Problém Náprava

Stan Ize nafouknout jen obližně	Zkontrolujte, zda je ventil zcela zašroubován do nafukovací tyče.Zkontrolujte, zda je nafukovací trubka u ventilu zkroucená. To může být signalizováno hlukem. Vyrovnejte nafukovací trubku.Zkontrolujte, zda je ruční pumpa funkční.
Část stanu se nenafoukne	Zkontrolujte, zda jsou otevřeně všechny uzavírací ventily, které spojují nafukovací tyče.
Část stanu se nevyfoukne	Zkontrolujte, zda jsou otevřeně všechny uzavírací ventily, které spojují nafukovací tyče.
Nafukovací tyče jsou zalo-mené	Přidejte více vzduchu (9 psi/0,62 bar).
Únik vzduchu	Zkontrolujte, zda je ventil zcela zašroubován do nafukovací tyče a těsnicí kroužek je nasazen.Zkontrolujte, zda je krytka ventilu pevně utažená.Zkontrolujte případné propíchnutí, viz kap. „Kondenzát” na straní 66.
Únik vody	Zkontrolujte těsnost švů, poškození pásek a vlhká místa.Pokud nelze žádné úniky najít, viz kap. „Kondenzát” na straní 66.Pokud zjistíte nějaké úniky, naneste těsnicí hmotu.
Trhlina v plachtě	K utěsnění plachty použijte záplatovou pásku.Opravy svěřte autorizovanému odborníkovi.

Kondenzát

Všechny stany jsou vystaveny vnitřnímu kondenzátu, pokud platí jedna nebo více následujících podmínek:

• Vysoká vlhkost vzduchu
• Vysoká vlhkost půdy
- Pokles teploty

Silný kondenzát může stékat po vnitřní straně střechy a odkapávat z pásků, pásek a jiných vnitřních prvků a být zaměněn za únik.

Zvyšte větrání otevřením dveří a/nebo oken.
Instalujte vodotěsnou podlážku.

Oprava díry v nafukovací tyči

Pokud z nafukovací tyče uniká vzduch, postupujte takto:

1. Odepněte vnější pouzdro, které nafukovací tyč přidržuje.
2. Zavřete uzavírací ventily, jsou-li namontovány.
3. Sejměte nafukovací tyč.
4. Vypustte nafukovací tyč.
5. Odepněte ochranné pouzdro, abyste mělí přístup k nafukovací trubce.
6. Do nafukovací trubky foukněte trochu vzduchu.

7. Ponořte trubku do vody.

8. Vyhledejte díru.

9. Díru uzavřete pomocí záplatové pásky a opravného roztoku.
10. Nafukovací trubku zapněte na zip zpět do ochranného pouzdra.
11. Nafukovací tyč zapněte na zip zpět do vnějšího pouzdra.

Likvidace

Obalový materiál likvidujte v odpadu určeném k recyklaci.
Informace o likvidaci výrobku v souladu s platnými předpisy pro likvidaci vám sdělí místní recyklační středisko nebo specializovaný prodejce.

Záruka

Evropa

Na výrobek je poskytována záruka v souladu s platnými zákony. Pokud je výrobek vadný, obraťte se na svého prodejce nebo na pobočku výrobce ve vaší zemi (viz dometic.com/dealer).

K vyřízení opravy a záruky nezapomeňte spolu s výrobkem odeslat následující dokumenty:

• kopii účtenky s datem zakoupení,
• uvedení důvodu reklamace nebo popis vady.

Upozorňujeme, že oprava svépomocí nebo neodborná oprava může ohrozit bezpečnost a vést ke ztrátě záruky.

Austrálie a Nový Zéland

Pokud výrobek nepracuje, jak by měl, kontaktujte svého specializovaného prodejce nebo pobočku výrobce ve své zemi (viz dometic.com/dealer). Na váš výrobek se vztahuje záruka 3 roky(let).

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• kopii účtenky s datem zakoupení,
• uvedení důvodu reklamace nebo popis vady.

Jen pro Austrálii

Naše zboží přichází se zárukami, které nelze podle australského zákona o ochraně spotřebitele vyloučit. V případě závažného selhání přístroje máte nárok na výměnu nebo vrácení peněz a na odškodnění za jakoukoli přiměřeně předvídatelnou ztrátu nebo poškození. Máte také nárok na opravu zboží nebo jeho výměnu, pokud zboží nebude přijatelné kvality a porucha nepředstavuje závažnou poruchu.

Jen pro Nový Zéland

Tento záruční list podléhá podmínkám a zárukám, které jsou povinné podle novozélandského zákona o ochraně spotřebitele z roku 1993(NZ).

Místní podpora

Místní podporu najdete na adrese: dometic.com/dealer

Záruka se vztahuje na výrobní vady, materiály a díly. Záruka se nevztahuje na vyblednutí krytu a opotrebení způsobené UV zářením, nesprávným použitím, náhodným poškozením, poškozením bouří nebo trvalým, polo-trvalým nebo komerčním použitím. Nevztahuje se na žádné následné škody. Pro reklamací se prosím obraťte na svého prodejce. Tím nejsou dotčena vaše zákonná práva.
