HASZNÁLATI ÚTMUTATÓ CS 4030 AL-KO

4. Plech adaptéru s upínacím hákem znovu

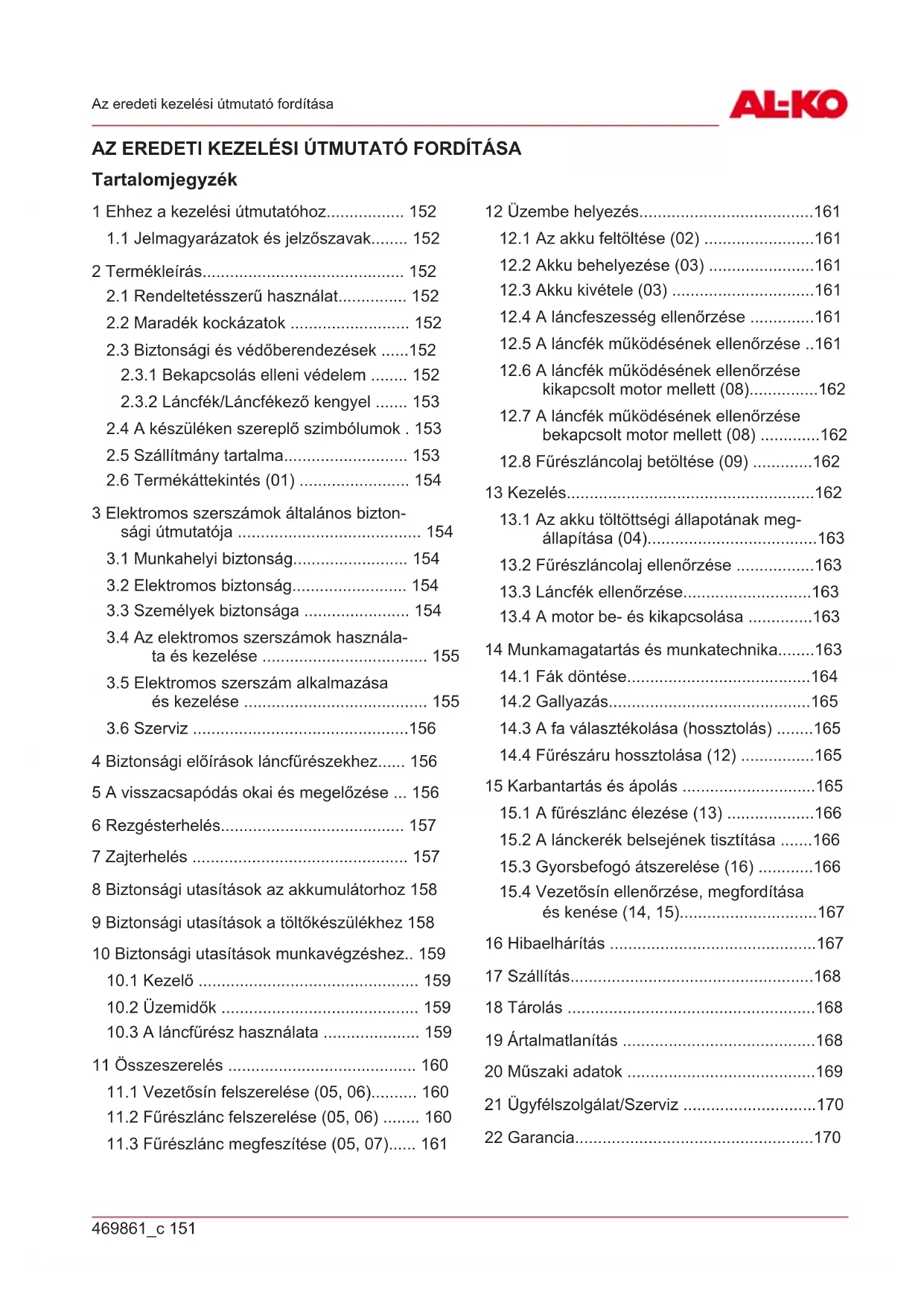

1.1 Jelmagyarázatok és jelzőszavak........ 152

2 Termékleírás............................................ 152

2.1 Rendeltetésszerű használat............... 152

2.2 Maradék kockázatok .......................... 152

2.3 Biztonsági és védőberendezések ......152

2.3.1 Bekapcsolás elleni védelem ........ 152

2.3.2 Láncfék/Láncfékező kengyel ....... 153

2.4 A készüléken szereplő szimbólumok . 153

3 Elektromos szerszámok általános bizton- sági útmutatója ........................................ 154

3.3 Személyek biztonsága ....................... 154

3.4 Az elektromos szerszámok használa-

ta és kezelése .................................... 155

3.5 Elektromos szerszám alkalmazása

és kezelése ........................................ 155

3.6 Szerviz ...............................................156

• 4 Biztonsági előírások láncfűrészekhez p. 156
• 5 A visszacsapódás okai és megelőzése p. 156
• 6 Rezgésterhelés p. 157
• 7 Zajterhelés p. 157
• 8 Biztonsági utasítások az akkumulátorhoz 158 9 Biztonsági utasítások a töltőkészülékhez 158 10 Biztonsági utasítások munkavégzéshez p. 159

10.3 A láncfűrész használata ..................... 159

11 Összeszerelés ......................................... 160

11.1 Vezetősín felszerelése (05, 06).......... 160

11.2 Fűrészlánc felszerelése (05, 06) ........ 160

11.3 Fűrészlánc megfeszítése (05, 07)...... 161

12 Üzembe helyezés......................................161

12.1 Az akku feltöltése (02) ........................161

12.2 Akku behelyezése (03) .......................161

12.3 Akku kivétele (03) ...............................161

12.4 A láncfeszesség ellenőrzése ..............161

12.5 A láncfék működésének ellenőrzése ..161

12.6 A láncfék működésének ellenőrzése

kikapcsolt motor mellett (08)...............162

12.7 A láncfék működésének ellenőrzése

bekapcsolt motor mellett (08) .............162

12.8 Fűrészláncolaj betöltése (09) .............162

13 Kezelés......................................................162

13.1 Az akku töltöttségi állapotának meg-

állapítása (04).....................................163

13.2 Fűrészláncolaj ellenőrzése .................163

13.3 Láncfék ellenőrzése............................163

13.4 A motor be- és kikapcsolása ..............163

14 Munkamagatartás és munkatechnika........163

14.3 A fa választékolása (hossztolás) ........165

14.4 Fűrészáru hossztolása (12) ................165

15 Karbantartás és ápolás .............................165

15.1 A fűrészlánc élezése (13) ...................166

15.2 A lánckerék belsejének tisztítása .......166

15.3 Gyorsbefogó átszerelése (16) ............166

15.4 Vezetősín ellenőrzése, megfordítása

A német változat esetében az eredeti üze- meltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmu- tató fordítása.

Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a za- varmentes munkavégzés és a hibamentes kezelés feltétele.

Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a beren- dezéssel kapcsolatos információra van szük- sége.

Másik személynek csak ezzel a kezelési út- mutatóval együtt adja tovább a készüléket.

Olvassa el és tartsa be a jelen kezelési útmu- tató biztonsági tudnivalóit és figyelmeztetése- it.

1.1 Jelmagyarázatok és jelzőszavak

VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez. FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredmé- nyezhet. VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – ki- sebb vagy közepesen súlyos sérüléseket ered- ményezhet. FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet. TUDNIVALÓ Az érthetőséget és a haszná- latot segítő, különleges tudnivalók.

Ez a kezelési útmutató egy akkumulátorral üze- meltetett kézi elektromos láncfűrészt mutat be.

2.1 Rendeltetésszerű használat

A láncfűrész kizárólag házi, hobbi és kerti hasz- nálatra szolgál. Ezen a területen a láncfűrész könnyebb fafűrészelési munkákhoz használható, például:

tűzifa fűrészelésére Az akkus láncfűrész az elektromos hajtás alapján nemcsak a szabadban, hanem zárt helyiségek- ben is használható faanyagok fűrészeléséhez. Az útmutatóban ismertetettől eltérő használat nem rendeltetésszerű használatnak minősül. A láncfűrészt tilos ipari célokra használni. VIGYÁZAT! Sérülésveszély nem rendelte- tésszerű alkalmazás miatt! Ha a láncfűrészt idegen testeket tartalmazó fa- vagy egyéb anya- gok fűrészelésére használják, sérülés történhet.

A láncfűrészt csak könnyű fafűrészelési mun- kákhoz használja.

Fűrészelés előtt keresse meg a fában lévő idegen testeket, pl. szegeket, csavarokat, va- salatokat.

2.2 Maradék kockázatok

A készülék rendeltetésszerű használata esetén is maradhat kockázat, amely nem zárható ki. A ké- szülék típusából és felépítéséből adódóan a kö- vetkező veszélyek nem zárhatók ki.

A lánc szabadon lévő fogainak megérintése (vágási sérülés veszélye).

Hozzáférés a mozgó lánchoz (vágási sérülés veszélye).

A pajzs hirtelen és váratlan mozgása (vágási sérülés veszélye).

A lánc alkatrészeinek leválása (vágási / egyéb sérülések veszélye).

A megmunkált fa darabjainak leválása.

A hallás károsodása munka közben, ha a ke- zelő nem visel hallásvédőt.

2.3 Biztonsági és védőberendezések

FIGYELMEZTETÉS! Súlyos sérülések ve- szélye a biztonsági és védőberendezések megváltoztatása miatt. A megváltoztatott biz- tonsági és védőberendezések miatt a láncfűrész használata közben súlyos sérülések keletkezhet- nek.

A biztonsági és védőberendezéseket ne ha- tástalanítsa!

Csak akkor dolgozzon a láncfűrésszel, ha minden biztonsági és védőberendezés meg- felelően működik.

2.3.1 Bekapcsolás elleni védelem

Ha a kezelő gyorsan egymásután többször is gázt ad, akkor a láncfűrész az elektronika és a fűrészlánc védelme érdekében néhány másod-469861_c 153 Termékleírás percre kikapcsol. Ilyen esetben várjon addig, amíg a láncfűrészt ismét be lehet kapcsolni.

2.3.2 Láncfék/Láncfékező kengyel

A láncfűrészhez kézi láncfék tartozik, amely pl. visszarúgás (kickback) esetén a láncfékező ken- gyelen keresztül lép működésbe. A láncfék mű- ködésekor a fűrészlánc és a motor hirtelen leáll.

2.4 A készüléken szereplő szimbólumok

Szimbó- lum Jelentés A kezelésnél különös óvatosságot tanúsítson! Visszarúgás veszélye! A láncfűrészt ne működtesse egy kézzel! Esőben ne használja! Nedvességtől óvni kell! Viseljen védősisakot, hallásvédőt és szemvédőt! Viseljen védőkesztyűt! Viseljen erős cipőt! Üzembe helyezés előtt olvassa el a kezelési útmutatót! A láncfűrészt mindig két kézzel mű- ködtesse!

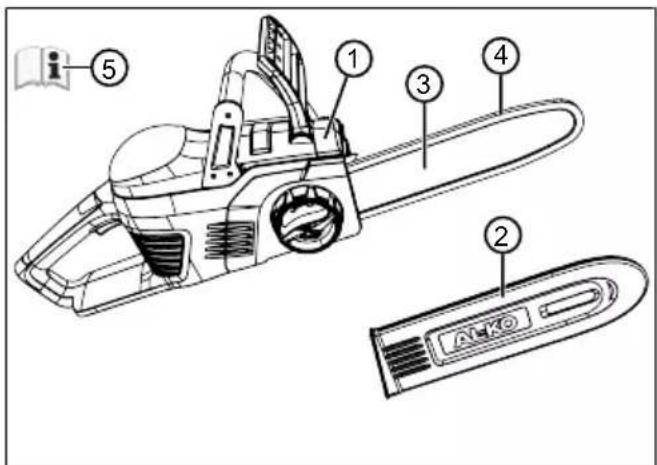

2.5 Szállítmány tartalma

Az akkumulátoros láncfűrész a B150Li akkumu- látorral (B05-3640, cikksz.:113280) vagy a B200Li akkumulátorral (B05-3650, cikksz.:113524) történő használatra készült. FIGYELEM! A készülék és az akkumulátor károsodásának veszélye. Ha a készüléket nem megfelelő akkumulátorral üzemeltetik, akkor a készülék és az akkumulátor károsodhat.

A készüléket kizárólag csak az előírás szerin- ti akkumulátorral használja. Az akku feltöltéséhez a C130Li típusú töltőké- szülék szükséges (cikksz.: 113281). TUDNIVALÓ További információk a követ- kező kezelési útmutatókban találhatók:

Töltőkészülék C130Li (dok.-sz.: 441633_d) Kicsomagolás után ellenőrizze, hogy az összes részegységet leszállították-e. TUDNIVALÓ Az akkut és a töltőberende- zést a szállítmány nem tartalmazza.

Sz. Alkatrész 1 Akkumulátoros láncfűrész CS 4030 2 Védőburkolat a vágókéshez 3 Vezetősín 4 Fűrészlánc 5 Üzemeltetési útmutatóHU 154 CS 4030 Elektromos szerszámok általános biztonsági útmutatója

2.6 Termékáttekintés (01)

Sz. Alkatrész 1 Fűrészlánc 2 Vezetősín 3 Gyorsbefogó központi zárral és forgó- gyűrűvel 4 Kézvédő 5 Kengyelfogantyú 6 Akkumulátor 7 Gázkar 8 Leállító gomb 9 Hátsó markolat 10 A láncfogaskerék borítása 11 Karmos ütköző 12 A láncolajtartály zárja 13 A láncolajtartály figyelőablaka

ÚTMUTATÓJA FIGYELMEZTETÉS! Olvassa el az összes biztonsági útmutatást és utasítást. A biztonsá- gi útmutatások és utasítások betartásánál elköve- tett mulasztások elektromos áramütést, tüzet, il- letve súlyos sérüléseket okozhatnak.

Őrizzen meg a jövőre minden biztonsági út- mutatást és utasítást. A biztonsági útmutatásokban alkalmazott „elekt- romos szerszám” fogalom hálózati üzemeltetésű (hálózati kábellel rendelkező) és akkumulátoros (hálózati kábel nélküli) elektromos szerszámokra vonatkozik.

3.1 Munkahelyi biztonság

A munkaterületét tartsa tisztán és jól meg- világítva. A rendetlenség vagy a megvilágí- tatlan munkaterületek balesetekhez vezethet- nek.

Az elektromos szerszámot ne használja robbanásveszélyes környezetben, amely- ben gyúlékony folyadékok, gázok vagy porok találhatók. Az elektromos szerszá- mok szikrát keltenek, amelyek a port vagy a gőzöket felgyújthatják.

Az elektromos szerszám használata köz- ben a gyermekeket és más személyeket tartsa távol. Mással való foglalkozás esetén elveszítheti az elektromos készülék fölötti el- lenőrzést.

3.2 Elektromos biztonság

Az elektromos szerszám hálózati dugójá- nak illeszkednie kell a csatlakozóaljzatba. A hálózati dugót semmilyen módon sem szabad megváltoztatni. Ne használjon adapterdugót védőérintkezős elektromos szerszámokkal együtt. A változtatás nélküli dugaszok és hozzáillő csatlakozóaljzatok csökkentik az áramütés kockázatát.

Kerülje a testi érintkezést földelt felületek- kel, mint például csövekkel, fűtőtestekkel, tűzhelyekkel és hűtőszekrényekkel. Foko- zott az áramütés veszélye, ha a teste földel- ve van.

Az elektromos szerszámokat óvja az eső- től és nedvességtől. Víz behatolása a az elektromos szerszámba növeli az áramütés kockázatát.

Ne használja a kábelt rendeltetésellene- sen az elektromos szerszám szállításához, felakasztásához vagy a dugónak a csatla- kozóaljzatból való kihúzásához. A kábelt tartsa távol a hőtől. az olajt, az éles pere- mektől és a mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát.

Ha elektromos szerszámmal a szabadban dolgozik, a kültéren is alkalmazható hosz- szabbítókábelt alkalmazzon. A kültéren al- kalmazható hosszabbítókábel felhasználása csökkenti az áramütés kockázatát.

Ha az elektromos szerszám nedves kör- nyezetben való működtetése nem kerülhe- tő el, akkor alkalmazzon hibaáram-védő- kapcsolót. A hibaáram-védőkapcsoló alkal- mazása csökkenti az áramütés kockázatát.

3.3 Személyek biztonsága

Legyen óvatos, ügyeljen arra, amit tesz, és dolgozzon figyelmesen az elektromos szerszámmal. Ne használjon elektromos szerszámot, ha fáradt, kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Egy pil- lanatnyi figyelmetlenség az elektromos szer- szám használatakor komoly sérülésekhez ve- zethet.

Viseljen személyi védőfelszerelést és min- denkor védőszemüveget. A személyi védő-469861_c 155 Elektromos szerszámok általános biztonsági útmutatója felszerelés, mint például a pormaszk, a csúszásmentes biztonsági cipő, munkavédel- mi sisak vagy hallásvédő, az elektromos szerszám fejtájától és alkalmazásától függő- en csökkenti a sérülések kockázatát.

Kerülje el az akaratlan üzembe helyezést. Győződjön meg, hogy a villamos szer- szám ki van kapcsolva, mielőtt a hálózat- ba és/vagy az akkumulátorhoz csatlakoz- tatja, felveszi vagy tartja. Ha szállítás köz- ben az ujját az elektromos szerszám kapcso- lóján tartja, vagy az elektromos készüléket bekapcsolva csatlakoztatja a hálózatra, ez balesetekhez vezethet.

Mielőtt az elektromos szerszámot bekap- csolja, távolítsa el a beállító szerszámokat és a csavarkulcsot. Egy forgó készülékrész- ben lévő szerszám vagy kulcs sérülésekhez vezethet.

Kerülje el a rendellenes testtartást. Gon- doskodjon biztonságos állásról, és mindig legyen egyensúlyban. Ezáltal váratlan hely- zetekben az elektromos szerszámot jobban tudja ellenőrzés alatt tartani.

Viseljen megfelelő ruházatot. Ne hordjon bő ruházatot vagy ékszert. Tartsa távol a haját és a ruháját a mozgó alkatrészektől. A bő ruhát, ékszert vagy hosszú hajat elkap- hatja a szerszám valamelyik mozgó része.

Ha porelszívó vagy -felfogó felszerelések vannak felszerelve, bizonyosodjon meg róla, hogy ezek csatlakoztatva vannak és helyesen alkalmazzák őket. A porelszívás alkalmazása a por által okozott veszélyeket is csökkentheti.

3.4 Az elektromos szerszámok használata

Ne terhelje túl a készüléket. A munkához az arra szolgáló elektromos szerszámot alkalmazza. A megfelelő elektromos szer- számmal a megadott teljesítménytartomány- ban jobban és biztonságosan dolgozhat.

Ne használjon olyan elektromos szerszá- mot, amelynek kapcsolója hibás. Olyan elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyes, és javításra szo- rul.

Húzza ki a dugót a csatlakozóaljzatból és/ vagy távolítsa el az akkumulátort, mielőtt a készüléken beállításokat végez, tartozé- kokat cserél, vagy a készüléket elrakja. Ezek az óvintézkedések meggátolják az elektromos szerszám véletlenszerű elindítá- sát.

A használaton kívüli elektromos szerszá- mokat ne tárolja gyermeke által elérhető helyen. Ne engedje, hogy a készüléket olyan személyek használják, akik a készü- léket nem ismerik, és a jelen útmutatáso- kat nem olvasták. Az elektromos szerszá- mok tapasztalatlan személyek kezében ve- szélyesek.

Az elektromos szerszámokat figyelmesen gondozza. Ellenőrizze, hogy a forgó ré- szek kifogástalanul működnek-e és nem akadnak meg, hogy az alkatrészek törtek- e el vagy oly mértékben sérültek-e, hogy az elektromos szerszám működését befo- lyásolják. A sérült részeket a készülék al- kalmazása előtt javíttassa ki. A helytelenül karbantartott elektromos szerszámok sok bal- esetet okoznak.

A vágószerszámokat tartsa élesen és tisz- tán. A gondosan ápolt, éles vágóélű vágó- szerszámok kevésbé szorulnak, és könnyeb- ben irányíthatók.

Használjon a jelen útmutatásoknak megfe- lelő elektromos szerszámot, tartozékokat és betétszerszámokat. Ennek során vegye figyelembe a munkafeltételeket és a vég- zendő tevékenységet. Az elektromos szer- számok rendeltetésellenes használata veszé- lyes helyzetekhez vezethet.

3.5 Elektromos szerszám alkalmazása és

Az akkumulátorokat csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Tűz- veszélyt okoz, ha egy adott akkumulátorfajtá- hoz alkalmas töltőkészüléket más akkumulá- torokhoz használják.

Az elektromos szerszámokban csak az azokhoz való akkumulátorokat alkalmaz- za. Másfajta akkumulátorok alkalmazása sé- rülésekhez és tűzveszélyhez vezethet.

A használaton kívüli akkumulátort tartsa távol az iratkapcsoktól, érméktől, kulcsok- tól, tűktől, csavaroktól vagy más fémtár- gyaktól, amelyek az érintkezők áthidalását okozhatják. Az akkumulátorok érintkezői kö- zötti rövidzárlat égési sérülésekhez vagy tűz- höz vezethet.

Hibás alkalmazás esetén az akkumulátor- ból folyadék távozhat. Kerülje a folyadék- kal való érintkezést. Véletlen érintkezés esetén vízzel öblítse le. Ha a folyadék aHU 156 CS 4030 Biztonsági előírások láncfűrészekhez szembe kerül, kérjen orvosi segítséget is. Az akkumulátorból kikerülő folyadék a bőr in- gerléséhez vagy égési sérülésekhez is vezet- het.

Elektromos szerszámát csak szakképzett személyzettel és eredeti pótalkatrészek felhasználásával javíttassa. Ezáltal szer- számai biztonságosak maradnak.

Minden testrészét tartsa távol a működő fűrész láncától. Győződjön meg a fűrész indítása előtt arról, hogy a fűrészlánc semmihez nem ér hozzá. A láncfűrésszel végzett munka közben egyetlen pillanatnyi fi- gyelmetlenség is a ruházat vagy testrészek fűrészláncba csípődését okozhatja.

A láncfűrészt jobb kezével mindig a hátsó fogónál, bal kezével az első fogónál tart- sa. A láncfűrész fordított helyzetben tartása növeli a sérülések kockázatát, ezért mellőz- ze.

Az elektromos eszközt csak a szigetelt fo- gantyúknál fogva szabad tartani, külön- ben a láncfűrész fedett vezetékeinek meg- érintése következhet be. Ha a fűrészlánc áram alatt lévő vezetékhez ér, akkor az elekt- romos eszköz fém részei feszültséget veze- tővé válnak és a kezelőt áramütés érheti.

Viseljen védőszemüveget és hallásvédőt. További védőfelszerelést javasolunk a fej, a kéz és a lábak védelmére. A megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen érintése okozta sérülés- veszélyt.

Ne dolgozzon a láncfűrésszel fán tartóz- kodva. Az élő fával való munkavégzés fokoz- za a sérülésveszélyt.

Mindig ügyeljen stabil pozíciójára, és csak akkor használja a láncfűrészt, ha szilárd, biztonságos, sík felületen áll. A csúszós al- jzat vagy az instabil felület, pl. létra miatt el- veszítheti egyensúlyát vagy a láncfűrész fe- letti kontrollt.

Ha feszül a vágott ág, vágás közben szá- mítson esetleges visszacsapódására. Ha elenged a faág feszülése, visszacsapása el- találhatja szerszámot használó személyt és/ vagy kiránthatja a láncfűrészt az ellenőrzés alól.

Legyen különösen óvatos aljnövényzet és fiatal fák vágásakor. A vékony anyag a fű- részláncba akadhat és megütheti vagy kibil- lentheti Önt az egyensúlyából.

A láncfűrészt első fogójánál fogva, kikap- csolt állapotban szállítsa úgy, hogy a fű- részláncot testétől ellenkező irányban tartja. Szállítás vagy tárolás közben min- dig legyen a láncfűrészen a védőtakaró. A láncfűrész gondos kezelése csökkenti a moz- gó fűrészlánc véletlen érintésének valószínű- ségét.

Tartsa be a kenési, láncfeszítési utasításo- kat és a tartozékok cseréjét. A szakszerűt- lenül feszített vagy kent lánc elszakadhat vagy növeli a visszacsapódás kockázatát.

A markolatok mindig legyenek szárazak, tiszták, olaj- és zsírmentesek. A zsíros, ola- jos fogantyú csúszós és az irányítás elvesz- tését okozhatja.

Csak fa fűrészelésére használja a szer- számmal. A láncfűrészt csak rendelte- tésszerűen használja. Például: Ne hasz- nálja műanyag, fal vagy nem fából lévő építőanyag vágására. A láncfűrész nem rendeltetésszerű használata veszélyes hely- zeteket okozhat.

Visszacsapódás keletkezhet, ha a vezetősín csú- csa tárgyat érint vagy hajlik a fa és a fűrészlánc a vágatba szorul. A sín csúcsának akadállyal való érintkezése egyes esetekben olyan váratlan hátrafelé irányu- ló reakciót válthat ki, amelynél a vezetősín felfelé és a kezelő irányába csapódik. A fűrészláncnak a vezetősín felső élénél történő becsípődése miatt a sín hirtelen a kezelő irányá- ba visszaüthet. Minden ilyen reakció ahhoz vezethet, hogy el- veszti a fűrész feletti ellenőrzést és súlyosan megsérülhet. Ne bízza magát csak a láncfűrész- be épített biztonsági berendezésekre. A láncfű- rész használójaként foganatosítson különböző in- tézkedéseket, hogy baleset- és sérülésmentesen dolgozhasson. A visszacsapódás az elektromos szerszám hely- telen vagy hibás használatának következménye.469861_c 157 Rezgésterhelés A visszacsapódás megfelelő, az alábbiakban leírt óvintézkedésekkel megakadályozható:

Tartsa mindkét kezével szorosan a fűrészt úgy, hogy a hüvelykujja és a többi ujja a láncfűrész fogóit körbefogják. Helyezze testét és karját abba a pozícióba, amely- ben a visszacsapó erőt képes felfogni. Megfelelő intézkedések végrehajtása esetén a kezelő ellenőrzése alatt tarthatja a hátrafelé ható erőket. Soha ne engedje el a láncfű- részt.

Kerülje a nem természetes testtartást és ne végezzen fűrészelést vállmagasság fe- lett. Így elkerülhető a síncsúccsal való vélet- len érintkezés és jobban ellenőrizhető a lánc- fűrész váratlan helyzetekben.

Mindig használja a gyártó által előírt tarta- léksíneket és fűrészláncokat. A hibás tarta- léksínek és fűrészláncok a lánc elszakadását vagy visszacsapódását okozhatják.

Tartsa be a gyártói utasításokat a fűrész- lánc élezésékor, karbantartásakor. A túl alacsony mélységkorlátozó növeli a vissza- csapódás lehetőségét.

Rezgés miatti veszély A készülék használata közben a tényleges rezgéskibocsátási érték a gyártó által mega- dott értéktől eltérhet. Használat előtt, ill. köz- ben vegye figyelembe a következő befolyá- soló tényezőket:

A készüléket rendeltetésszerűen hasz- nálják?

Az anyag vágása, ill. előkészítése a meg- felelő módon és formában történik?

A készülék a szokásos üzemi állapotban található?

A vágószerszám megfelelően meg van élezve, ill. a megfelelő vágószerszám van beszerelve?

A tartófogantyú és az opcionális vibrációs fogantyú fel van szerelve és ezek szilár- dan vannak a készülékre erősítve?

A készüléket csak az adott munka elvégzé- séhez szükséges fordulatszámmal működ- tesse. Kerülje a maximális fordulatszámot a zaj és a rezgések csökkentése érdekében.

Szakszerűtlen használat és karbantartás mi- att a készülék által kibocsátott zaj és a rez- gés fokozódhat. Ez egészségkárosodást okoz. Ilyen esetben azonnal kapcsolja ki a készüléket, majd egy hivatalos szervizben ja- víttassa meg.

A rezgés miatti terhelés mértéke az elvég- zendő munkától, ill. a készülék használatától függ. Mérlegelje a helyzetet és iktasson be megfelelő munkaszüneteket. Ezzel jelen- tősen csökkenthető a teljes munkaidő alatt kapott rezgés miatti terhelés mértéke.

A készülék tartós használata esetén a kezelő rezgéseknek van kitéve, ami vérkeringési problémákhoz (az ujjak elfehéredéséhez) ve- zethet. Ennek a kockázatnak az elkerülésé- hez viseljen kesztyűt és tartsa melegen a ke- zét. Ha az ujjak elfehéredése tapasztalható, azonnal forduljon orvoshoz. A tünetekhez tar- toznak: érzéketlenség, az érzékelőképesség elvesztése, bizsergés, viszketés, fájdalom, elgyengülés, a bőr színének vagy állapotá- nak megváltozása. Normál esetben ezek a tünetek az ujjakat, a kezeket vagy a pulzust érintik. Alacsonyabb hőmérsékleten a ve- szély fokozódik.

Iktasson be a munkanapba hosszabb szüne- teket, hogy a zajtól és a rezgésektől való re- generálódás lehetséges legyen. A munkát úgy tervezze meg, hogy az erős rezgést keltő készülékek használata több napra legyen el- osztva.

Ha a készülék használata közben a kezeinél kellemetlen érzése lenne vagy a bőre elszí- neződne, akkor azonnal szakítsa meg a mun- kavégzést. Iktasson be megfelelő pihenőket. Megfelelő hosszúságú pihenő nélkül kéz-kar- rezgésszindrómát tapasztalhat.

Minimalizálja a rezgésekből adódó kockáza- tot. A készüléket a kezelési útmutatóban ta- lálható utasítások szerint gondozza.

Ha a készüléket gyakran használják, lépjen kapcsolatba a szakkereskedővel antivibráci- ós tartozékok (pl. fogantyúk) beszerzése ér- dekében.

Kerülje el a készülékkel 10°C alatti hőmér- sékleteken történő munkavégzést. Egy mun- katervben határozza meg, hogy hogyan kor- látozható a rezgés okozta terhelés. 7 ZAJTERHELÉS A készülék használata közben bizonyos mértékű zajterhelés elkerülhetetlen. Nagy zajjal járó mun- kákat csak az engedélyezett és erre a célra meg- határozott időpontokban végezzen. Tartson zaj- mentes szüneteket és a munka időtartamát csak a legszükségesebb mértékre korlátozza. SajátHU 158 CS 4030 Biztonsági utasítások az akkumulátorhoz személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell vi- selni.

8 BIZTONSÁGI UTASÍTÁSOK AZ

AKKUMULÁTORHOZ Ez a rész azokat az alapvető biztonsági utasítá- sokat ismerteti, amelyeket az akku használata közben be kell tartani. Olvassa el ezeket a tudni- valókat!

Az akkumulátort csak rendeltetésszerűen használja, vagyis az AL-KO cég akkumuláto- ros készülékeihez. Az akkumulátort csak megfelelő AL-KO töltőkészülékkel töltse fel.

Az új akkumulátort csak akkor vegye ki az eredeti csomagolásból, ha azt használni kí- vánja.

Az akkumulátort az első használat előtt telje- sen fel kell tölteni, és ezt mindig a hozzá tar- tozó töltőkészülékkel kell végezni. Mindig tartsa be az útmutatónak az akkumulátor fel- töltésére vonatkozó utasításait.

Ne üzemeltesse az akkumulátort robbanás- és tűzveszélyes környezetben.

A készülékben való használat közben ne te- gye ki az akkumulátort nyirkosság és nedves- ség hatásának.

Az akkumulátort hőtől, olajtól és tűztől óvni kell, hogy ne károsodhasson és ne távozhas- sanak belőle gőzök és folyékony elektrolitok. Robbanásveszély áll fenn!

Ne ütögesse és ne dobálja az akkumulátort.

Ne használja az akkumulátort, ha szennye- zett vagy nedves. Az akkumulátort használat előtt száraz, tiszta ruhával tisztítsa meg és szárítsa meg.

A feltöltött és nem használt akkumulátort fé- mes tárgyaktól tartsa távol, hogy az érintke- zők ne záródhassanak rövidre (pl. irodai gemkapocs, pénzérme, kulcsok, szegek, csa- varok miatt). Az akkun ne végezzen munká- kat hegyes tárgyakkal (pl. csavarhúzóval). Az ezáltal előidézett belső rövidzárlat az akku- mulátor túlmelegedéséhez, kigyulladásához vagy felrobbanásához vezethet.

Az akkumulátort nem szabad kinyitni, szét- szedni vagy összenyomni. Áramütés és rö- vidzárlat veszélye áll fenn.

Szakszerűtlen használat közben és az akku- mulátor sérült állapotában gőzök és folyé- kony elektrolitok távozhatnak az akkumulá- torból. A helyiséget megfelelően szellőztesse ki és sérülés esetén forduljon orvoshoz. Elektrolit-folyadékkal való érintkezés esetén a folyadékot alaposan le kell mosni és a sze- met azonnal alaposan ki kell öblíteni. Ezután forduljon orvoshoz.

Ezt az akkumulátort illetéktelen személyek nem használhatják, kivéve, ha ezeknek a személyeknek a biztonságát egy másik, ál- landóan jelen lévő személy felügyeli, vagy ha megfelelő utasításokat kaptak az akkumulá- tor használatára vonatkozóan. Illetéktelen személyek például:

olyan személyek (a gyerekeket is beleért- ve), akik megváltozott fizikai, érzékelő vagy szellemi képességekkel rendelkez- nek.

olyan személyek, akik semmilyen tapasz- talattal és/vagy ismerettel nem rendel- keznek az akkumulátorral kapcsolatban.

Figyelni kell a gyerekekre és meg kell tanítani nekik, hogy ne játsszanak az akkumulátorral.

Az akkumulátort ne tartsa hosszú ideig a töl- tőkészülékben. Hosszabb tároláshoz az ak- kumulátort vegye ki a töltőkészülékből.

Az akkumulátort a működtetett készülékből vegye ki, ha a készülék nincs használatban.

A nem használt akkumulátort száraz és zárt helyen kell tárolni. Az akkumulátort óvja a for- róságtól és a közvetlen napsugárzástól. Ille- téktelen személyek és gyerekek ne férhesse- nek hozzá az akkumulátorhoz.

Ez a rész azokat az alapvető biztonsági tudniva- lókat és figyelmeztetéseket ismerteti, amelyeket a töltőkészülék használata közben be kell tartani. Olvassa el ezeket a tudnivalókat!

A töltőkészüléket csak rendeltetésszerűen használja, azaz a szóban forgó akkumulátor töltésére. Csak az AL-KO eredeti akkumulá- torait töltse a töltőkészülékkel.

Használat előtt az egész töltőkészüléket, de különösen a hálózati kábelt és az akkumulá- tornyílást ellenőrizni kell, hogy nincs-e rajtuk sérülés. A töltőkészüléket csak kifogástalan állapotban szabad használni.

Ne működtesse a készüléket robbanás- és tűzveszélyes környezetben.

A töltőkészüléket csak zárt helyiségben hasz- nálja, és ne tegye ki nyirkosságnak vagy ned- vességnek.469861_c 159 Biztonsági utasítások munkavégzéshez

A töltőkészüléket mindig jól szellőztetett és nem gyúlékony felületen helyezze el, mert a töltési folyamat közben felmelegszik. A szel- lőzőnyílásokat szabadon kell tartani és a töl- tőkészüléket nem szabad letakarni.

A töltőkészülék csatlakoztatása előtt elle- nőrizze, hogy a műszaki adatokban megadott hálózati feszültség rendelkezésre áll-e.

A hálózati kábelt csak a töltőkészülék csatla- koztatására használja, ne használja más cél- ra. A töltőkészüléket ne húzza a hálózati ká- belnál fogva, és a hálózati csatlakozót se húzza ki az aljzatból a hálózati kábelnél fog- va.

A hálózati kábelt hőtől, olajtól és éles szélek- től óvni kell, mert megsérülhet.

Ne használja a töltőkészüléket, ha szennye- zett vagy nedves. Használat előtt a töltőké- szüléket és az akkumulátort tisztítsa meg és szárítsa meg.

Ne nyissa ki a töltőkészüléket és az akkumu- látort. Áramütés és rövidzárlat veszélye áll fenn.

Saját biztonsága érdekében a töltőkészüléket csak képzett szakemberekkel és eredeti pó- talkatrészek felhasználásával javíttassa.

Ezt a készüléket 8 évnél idősebb gyermekek, valamint korlátozott testi-, szellemi- illetve ér- zékelési képességgel rendelkező vagy az ilyen készülék használatához szükséges gya- korlatnak vagy tudásnak híján lévő szemé- lyek csak felügyelet mellett használhatják, il- letve ha megtanították nekik a készülék biz- tonságos használatának módját, és tudják, hogy használat közben milyen veszélyek fe- nyegetik őket. Gyermekek ne játsszanak a készülékkel. Tisztítást és felhasználói kar- bantartást gyerekek felügyelet nélkül nem vé- gezhetnek.

Súlyosan és összetetten korlátozott képes- ségű személyek az itt ismertetett utasítások- ból adódóan bizonyos igényekkel rendelkez- hetnek.

A használaton kívüli töltőkészüléket száraz és zárt helyen kell tárolni. Illetéktelen szemé- lyek és gyerekek ne férhessenek hozzá a töl- tőkészülékhez.

Tartsa be az adott országban érvényes biz- tonsági előírásokat, pl. a szakmai szerveze- tek, a társadalombiztosítók, munkavédelmi hatóságok előírásait.

Csak megfelelő napfény vagy jó megvilágítás mellett dolgozzon.

A munkaterület legyen akadályoktól mentes (pl. levágott fadarabok) – botlásveszély.

Más személyek baleseteiért és azok tulajdo- náért a használó viseli a felelősséget.

Ha első alkalommal dolgozik láncfűrésszel:

Az eladóval vagy egy másik szakember- rel magyaráztassa el, hogyan kell bánni a láncfűrésszel, vagy vegyen részt egy tan- folyamon.

Az első használat előtt gyakorolja lega- lább a gömbfa vágását egy fűrészbakon vagy állványon.

16 évnél fiatalabb gyermekek és a kezelési útmutatót nem ismerő személyek a gépet nem használhatják.

A láncfűrészt használó személynek kipihent- nek, egészségesnek és jó állapotban lévőnek kell lennie. Ha valaki egészségügyi okok mi- att erőkifejtésre nem alkalmas, orvos vélemé- nyét kell kérni arról, hogy a láncfűrésszel való munkavégzés lehetséges-e.

Tartsa be az adott országban a láncfűrészekkel végzett munka időtartamára vonatkozó előíráso- kat. A láncfűrészekkel végzett munka időtartamát nemzeti és helyi előírások korlátozhatják.

10.3 A láncfűrész használata

FIGYELMEZTETÉS! Súlyos sérülések ve- szélye. Egy nem teljesen összeszerelt láncfűrész használata esetén súlyos személyi sérülések for- dulhatnak elő.

A láncfűrészt csak akkor használja, ha az tel- jesen össze van szerelve.

Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sé- rült vagy elhasználódott alkatrészek. A biz- tonsági és védőberendezéseknek épeknek kell lenniük.HU 160 CS 4030 Összeszerelés FIGYELMEZTETÉS! Sérülésveszély a láncfűrész véletlen elindulása miatt. A véletle- nül elinduló láncfűrész súlyos sérüléseket okoz- hat. Éppen ezért távolítsa el az akkut:

ellenőrzési, beállítási és tisztítási munkák esetén

a vágógarnitúrán végzett munkák esetén

a láncfűrész lerakása esetén

karbantartási és javítási munkák esetén

Sohase dolgozzon egyedül.

Mindig tartson készenlétben elsősegélydo- bozt esetleges balesetek esetére.

Kerülje olyan fémtárgyak érintését, amelyek a talajban találhatók, vagy azokkal elektro- mos vezető kapcsolatban vannak.

A személyes védőfelszerelés részei:

hallásvédő (pl. fülvédő), különösen napi 2,5 órát meghaladó munkaidő esetén

védőszemüveg vagy a védősisak arcvé- dője

védőnadrág vágásvédő betéttel

munkavédelmi cipő jól tapadó talppal és acélkaplival

A láncfűrészt ne használja vállmagasság fö- lött, mert a biztonságos kezelés így nem le- hetséges.

A munkaállás megváltoztatásakor a motort kapcsolja ki és a láncvédőt helyezze fel.

A használaton kívüli láncfűrészekre mindig helyezze fel a láncvédőt és távolítsa el az ak- kut.

A láncfűrészt csak kikapcsolt állapotban he- lyezze le.

A láncfűrészt ne használja fa emelésére vagy mozgatására.

A vezetőlemez hosszánál vastagabb fatör- zseket csak szakember fűrészelhet.

Csak járó fűrészlánccal fogjon hozzá a vá- gáshoz, soha ne kapcsolja be a láncfűrészt ráillesztett fűrészlánccal.

Ügyeljen arra, hogy ne kerüljön fűrészlánco- laj a talajba.

Esőben, hóban vagy viharban ne végezzen fűrészelési munkákat.

A biztonsági és védőberendezéseket soha ne iktassa ki. 11 ÖSSZESZERELÉS FIGYELMEZTETÉS! Súlyos sérülések ve- szélye. Egy nem teljesen összeszerelt láncfűrész használata esetén súlyos személyi sérülések for- dulhatnak elő.

A láncfűrészt csak akkor használja, ha az tel- jesen össze van szerelve.

Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sé- rült vagy elhasználódott alkatrészek. A biz- tonsági és védőberendezéseknek épeknek kell lenniük. VIGYÁZAT! Vágási sérülések veszélye. A fűrészlánc éles szélei szerelés közben vágott sé- rüléseket okozhatnak.

Az összeszerelés megkezdése előtt vegye ki az akkumulátort.

A fűrészlánc és a vezetősín szerelése előtt viseljen munkavédelmi kesztyűt.

11.1 Vezetősín felszerelése (05, 06)

1. A kézvédőt (05/1) húzza a fogantyúhoz (05/

A) a láncfék kioldásához.

2. A központi zárat (05/2) forgassa el az óra já-

rásával ellentétes irányban, majd a borítással (05/3) együtt vegye le.

3. A vezetősínt (06/1) helyezze fel a vezető-

csapra (06/2) és annyira húzza hátra, hogy a fűrészláncot fel lehessen szerelni.

11.2 Fűrészlánc felszerelése (05, 06)

1. A fűrészláncot helyezze a láncfogaskerékre

(06/3) és a vezetősín (06/1) hornyába.

2. A fűrészláncot vezesse körbe a lánc vezető-

sínének csúcsa körül. A fűrészláncnak a ve- zetősín aljánál kissé be kell lógnia.

3. Helyezze fel a borítást (05/3), majd kissé

húzza meg a központi zárat (05/2).469861_c 161 Üzembe helyezés

11.3 Fűrészlánc megfeszítése (05, 07)

TUDNIVALÓ A fűrészlánc megfelelő feszí- tésű, ha:

a vezetősín alsó részére ráfekszik, és kézzel könnyedén elhúzható

a vezetősín közepén 3–4 mm-rel megemel- kedik

1. Ellenőrizze a fűrészlánc illeszkedését, hogy

helyesen fekszik-e a láncfogaskeréken és a vezetősínen.

2. A forgógyűrűt (05/4) forgassa a borításhoz

(05/3) úgy, hogy a két háromszög egymással szemben legyen (05/B).

3. Helyezze fel a borítást (07/1), majd a közpon-

ti zárat (07/2) fordítsa el az óra járásával egyező irányban. Közben a központi zárat ne húzza ki egészen vagy ne forgassa visszafe- lé.

4. A forgógyűrűt (07/3) annyira forgassa el az

óra járásával egyező irányban, hogy az elő- zőekben leírtak szerint megfelelően feszes legyen.

5. Forgassa el a központi zárat (07/2) az óra já-

rásával egyező irányban addig, amíg nem rögzül.

VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. A biztonsági utasítások és a keze- lési utasítások ismeretének hiánya a legsúlyo- sabb, akár halálos sérülésekhez vezethet.

A fűrészlánc használata előtt olvassa el és tartsa be a jelen kezelési útmutatóban és más megemlített útmutatókban található ösz- szes biztonsági utasítást és kezelési útmuta- tót. FIGYELMEZTETÉS! Súlyos sérülések ve- szélye. Ha a láncfűrészen sérült alkatrészek ta- lálhatók, súlyos sérülések fordulhatnak elő.

Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sé- rült vagy elhasználódott alkatrészek. A biz- tonsági és védőberendezéseknek épeknek kell lenniük.

12.1 Az akku feltöltése (02)

Az akkumulátor részben fel van töltve. Az akku- mulátort az első használat előtt teljesen töltse fel. Az akkumulátor bármilyen töltöttségi állapotban tölthető. A töltés megszakítása nem károsítja az akkumulátort. TUDNIVALÓ Részletes információkért ol- vassa el az akkuhoz és a töltőkészülékhez tarto- zó külön üzemeltetési útmutatókat.

12.2 Akku behelyezése (03)

1. Az akkut (03/1) felülről kattanásig tolja be

(03/A) az akkumulátornyílásba (03/2).

12.3 Akku kivétele (03)

1. Az akkumulátoron (03/1) lévő kioldógombot

(03/3) nyomja meg és tartsa lenyomva.

2. Húzza ki (03/B) az akkut (03/1).

12.4 A láncfeszesség ellenőrzése

A láncfeszességet gyakran ellenőrizze, mivel a fűrészláncok megnyúlnak. Üzemi hőmérsékleten a fűrészlánc megnyúlik és belóg. TUDNIVALÓ A fűrészlánc megfelelő feszí- tésű, ha:

a vezetősín alsó részére ráfekszik, és kézzel könnyedén elhúzható.

a vezetősín közepén 3–4 mm-rel megemel- hető. VIGYÁZAT! Sérülésveszély a fűrészlánc leugrása következtében! Egy nem eléggé fe- szes fűrészlánc működés közben leugorhat és sérüléseket okozhat.

Gyakran ellenőrizze a láncfeszességet. A láncfeszesség nem elegendő ha a láncsze- mek kilépnek a vezetősín alsó részén lévő horonyból.

A fűrészláncot szakszerűen húzza meg.ha a láncfeszesség nem elegendő.

12.5 A láncfék működésének ellenőrzése

A láncfűrészhez kézi láncfék tartozik, amely visz- szarúgás (kickback) esetén a kézvédőn keresztül lép működésbe. A láncfék kiváltása esetében a fűrészlánc hirtelen leáll, és a motor kikapcsolódik.HU 162 CS 4030 Kezelés VESZÉLY! Életveszély gondatlan kezelés miatt! A láncfűrész elővigyázatlan és előre nem látott mozgásai miatt a legsúlyosabb, akár halá- los sérülések fordulhatnak elő.

A láncfűrésszel biztonságtudatosan és nagy odafigyeléssel dolgozzon.

A láncfék kioldásakor ne nyomjon meg kap- csolót. FIGYELMEZTETÉS! Életveszély és a leg- súlyosabb sérülések veszélye hibás láncfék miatt. Ha a láncfék nem működik, akkor pl. visz- szarúgás (kickback) közben a mozgó fűrészlánc a kezelő legsúlyosabb, akár halálos sérüléseit is okozhatja.

Minden munkakezdés előtt ellenőrizze a láncféket.

Ne kapcsolja be a láncfűrészt, ha a láncfék hibás. Ilyen esetben egy ügyfélszolgálati mű- helyben ellenőriztesse a láncfűrészt.

12.6 A láncfék működésének ellenőrzése

kikapcsolt motor mellett (08)

1. Húzza ki az akkumulátort a készülékből, lásd

a következő fejezetet: lásd Fejezet 12.3 "Ak- ku kivétele (03)", oldal161.

2. A láncfék kioldásához a kézvédőt (08/1) húz-

za a kengyelfogantyú (08/2) irányába (08/A). A fűrészlánc kézzel áthúzható.

3. A láncfék bekapcsolásához a kézvédőt (08/1)

nyomja előre (08/B). A fűrészláncnak nem szabad áthúzhatónak lennie.

12.7 A láncfék működésének ellenőrzése

bekapcsolt motor mellett (08) TUDNIVALÓ A láncfűrész minden bekap- csolása előtt a láncféket lazítsa meg.

1. A láncfűrészt biztosan és erősen tartsa a

kengyelfogantyúnál és a fogantyúnál.

2. Oldja ki a láncféket.

3. Kapcsolja be a motort.

4. A kézvédőt (08/1) nyomja előre (08/B). A fű-

részláncnak és a motornak azonnal le kell áll- nia.

12.8 Fűrészláncolaj betöltése (09)

FIGYELEM! A láncfűrész károsodásának veszélye. A láncfűrész súlyosan károsodik, ha nincs vagy túl kevés olaj található a tartályban, vagy ha beszáradt/ragacsos. A beszáradt/raga- csos fűrészláncolaj károsíthatja az olajvezető al- katrészeket és az olajszivattyút. Károsodás elő- fordulhat fáradt olaj használata esetén is. Fáradt olaj használata környezeti károkat okozhat!

Az üzembe helyezéshez töltsön be fűrészlán- colajat a tartályba.

Ne használjon fáradt olajat!

Legkésőbb minden akkumulátorcsere esetén töltse fel újra a tartályt fűrészláncolajjal. A fűrészláncot és a vezetősínt egy automatikus olajozórendszer működés közben folyamatosan olajozza. A fűrészláncolaj véd a korróziótól és az idő előtti kopástól. A fűrészlánc megfelelő kené- séhez mindig elegendő fűrészláncolajnak kell lennie a tartályban. A fűrészlánc és a vezetősín kenéséhez kizárólag környezetkímélő, biológiailag lebomló minőségi fűrészláncolajat használjon, amelyet engedélye- zett és megjelölt tartályokban kell szállítani és tá- rolni. Minden munkakezdés előtt és minden akkumulá- torcsere alkalmával ellenőrizze az olajszintet, és ha szükséges, töltsön be fűrészláncolajat:

1. Ellenőrizze az olajszintet a tartály figyelőabla-

kában (09/1). Az olajnak mindig láthatónak kell lennie. A minimális és maximális olaj- szintnél kevesebb vagy több nem lehet a tar- tályban.

2. Ha szükséges, a betöltőcsonkon (09/2) ke-

resztül öntsön be fűrészláncolajat. 13 KEZELÉS VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. A biztonsági utasítások és a keze- lési utasítások ismeretének hiánya a legsúlyo- sabb, akár halálos sérülésekhez vezethet.

A fűrészlánc használata előtt olvassa el és tartsa be a jelen kezelési útmutatóban és más megemlített útmutatókban található ösz- szes biztonsági utasítást és kezelési útmuta- tót.

A működési időre vonatkozó országspecifi- kus rendelkezéseket vegye figyelembe.

A hátsó fogantyút jobb kézzel, az elülső fo- gantyút bal kézzel erősen markolja és fogja.469861_c 163 Munkamagatartás és munkatechnika

A fogantyúkat ne engedje el, amíg a motor jár.

A fűrészláncot ne használja a következő ese- tekben:

alkohol, gyógyszer vagy kábítószer hatá-

13.1 Az akku töltöttségi állapotának

megállapítása (04) Az akkumulátor elülső oldalán található egy kez- előmező egy nyomógombbal (04/1) és egy álla- potjelző LED-ekkel (04/2 - 04/5).

1. Nyomja meg a nyomógombot (04/1).

A töltöttségi állapotjelzők az akkumulátor fel- töltöttségétől függően világítanak.

2. Olvassa le a töltöttségi állapotot.

Az akku töltöttségi állapota Zöld (04/2) Az akku teljesen feltöltve. Zöld (04/3) és (04/4) Az akkumulátor töltöttsége 50% feletti. Zöld (04/4) Az akkumulátor töltöttsége 50%-nál kevesebb. Piros (04/5) Az akkumulátor teljesen le- merült vagy az akku túlmele- gedett/túlságosan lehűlt.

13.2 Fűrészláncolaj ellenőrzése

Eljárás lásd Fejezet 12.8 "Fűrészláncolaj betölté- se (09)", oldal162. FIGYELEM! A láncfűrész károsodásának veszélye. A láncfűrész súlyosan károsodik, ha nincs vagy túl kevés olaj található a tartályban, vagy ha beszáradt/ragacsos. A beszáradt/raga- csos fűrészláncolaj károsíthatja az olajvezető al- katrészeket és az olajszivattyút. Károsodás elő- fordulhat fáradt olaj használata esetén is. Fáradt olaj használata környezeti károkat okozhat!

Minden munkakezdés előtt ellenőrizze, hogy elegendő fűrészláncolaj van-e a tartályban.

Ha kevés a fűrészláncolaj, töltse fel.

Ne használjon fáradt olajat!

13.3 Láncfék ellenőrzése

Eljárás lásd Fejezet 12.5 "A láncfék működésé- nek ellenőrzése", oldal161. FIGYELMEZTETÉS! Életveszély és a leg- súlyosabb sérülések veszélye hibás láncfék miatt. Ha a láncfék nem működik, akkor pl. visz- szarúgás (kickback) közben a mozgó fűrészlánc a kezelő legsúlyosabb, akár halálos sérüléseit is okozhatja.

Minden munkakezdés előtt ellenőrizze a láncféket.

Ne kapcsolja be a láncfűrészt, ha a láncfék hibás. Ilyen esetben egy ügyfélszolgálati mű- helyben ellenőriztesse a láncfűrészt.

13.4 A motor be- és kikapcsolása

VIGYÁZAT! Halláskárosodás veszélye! A láncfűrész használata erős zajjal jár, ami hallás- károsodást okozhat.

A láncfűrésszel végzett munka közben visel- jen fülvédőt. TUDNIVALÓ A láncfűrész minden bekap- csolása előtt a láncféket lazítsa meg. A motor bekapcsolása:

1. Oldja ki a láncféket.

2. A leállító gombot (01/8) hüvelykujjal nyomja

meg és tartsa lenyomva.

3. Nyomja meg és tartsa lenyomva a gázkart

4. A leállító gombot (01/8) engedje el. A láncfű-

rész elindulása után a leállító gombot nem kell nyomva tartani. A leállító gomb feladata, hogy megakadályozza a láncfűrész véletlen indítását. A motor kikapcsolása:

1. A gázkart (01/7) engedje el.

14 MUNKAMAGATARTÁS ÉS

MUNKATECHNIKA TUDNIVALÓ A mezőgazdasági szakmai biztosítóegyesületek rendszeresen szerveznek tanfolyamokat a láncfűrészek kezeléséről és a fa- vágásról. VESZÉLY! Életveszély elégtelen szaktu- dás következtében! Az elégtelen szaktudás sú- lyos, akár halálos sérülésekhez is vezethet!

Favágást és gallyazást csak képzett és ta- pasztalt személyek végezhetnek.HU 164 CS 4030 Munkamagatartás és munkatechnika VESZÉLY! Életveszély hasadt fa követ- keztében! A lánc által magával vitt faforgácsok súlyos, akár halálos sérüléseket okozhatnak!

A laza faszilánkokat és forgácsokat távolítsa el a fűrészelendő résztől.

Mielőtt hozzáfogna a döntési munkákhoz, a kö- vetkező intézkedéseket kell elvégeznie.

Biztosítsa, hogy a veszélyes területen ne le- gyenek más személyek, állatok vagy tárgyak.

A legközelebbi munkahelytől vagy tárgytól való biztonsági távolság legalább 2½ fahosz- sznyira legyen.

Ügyeljen az ellátóvezetékekre és az idegen vagyonra. Szükség esetén értesítse az ener- giaszolgáltató vállalatot vagy a tulajdonost.

Ítélje meg a fa dőlési irányát. A fa dőlési irányát a következők befolyásol- ják:

a fa természetes hajlása

egyoldalú ágképződés

sík vagy lejtős fekvés

aszimmetrikus növés, fakárok

szélirány és szélsebesség

lejtős terepen mindig a kivágandó fa fölött dolgozzon.

Ellenőrizze, hogy az előzőleg meghatározott hátrálási útvonalon nincsenek-e akadályok. A hátrálási útvonalnak az esés irányától kb. 45°-ban ferdén visszafelé kell vezetnie (17).

A törzsnek mentesnek kell lennie a bozóttól, ágaktól és idegen testektől (pl. szennyező- dés, kövek, laza fakéreg, szögek, kapcsok, drót stb.). Egy fa kivágásához két bevágást és egy kidöntő vágást kell végezni.

1. Kidöntő és hossztoló vágásoknál a karmos

ütközőt biztonságosan vigye a levágandó fá- hoz.

2. A bevágást (18/C) először vízszintesen, majd

felülről legalább 45°-os szögben fűrészelje be. Ezzel elkerülhető a láncfűrész beszorulá- sa a második bevágás végzésekor. A bevá- gást lehetőleg a talaj közelben és a kívánt döntési irányban (18/E) kell elvégezni. A be- vágás mélységének a rönk átmérője kb. 1/4- ének kell lennie.

3. A kidöntő vágatot (18/D) a bevágással szem-

ben pontosan vízszintesen kell befűrészelni. A kidöntő vágatot a vízszintes bevágás fölött 3-5 cm-rel kell bevágni.

4. A kidöntő vágatot (18/D) olyan mélyen fűré-

szelje be, hogy a törzsátmérő legalább 1/10- ének megfelelő törőél (18/F) maradjon a be- vágás (18/C) és a kidöntő vágat (18/D) kö- zött. A törőél megakadályozza, hogy a fa el- forduljon és a nem megfelelő irányba dőljön. A kidöntő vágatnak (18/D) a törőélhez (18/F) való közelítésénél a fa dőlésének meg kell kezdődnie. A fa a fűrészelés közben dől:

Ha a fa esetleg rossz irányba dől, vagy visszahajlik, és beszorítja a láncfűrészt, akkor a kidöntő vágatot abba kell hagyni. A vágat megnyitásához és a fának a kí- vánt döntési vonalba való áthelyezésé- hez ékeket kell behajtani.

A láncfűrészt azonnal húzza ki a vágat- ból, kapcsolja le és tegye le.

Menjen a hátrálási területre.

Ügyeljen a lezuhanó gallyakra és ágakra.

5. Ha a fa állva marad, akkor ékeknek a döntési

vágatba való behajtásával ellenőrzötten kell ledönteni.

6. A fűrészelési munka befejezése után azonnal

vegye le a hallásvédőt és ügyeljen a jelekre vagy a figyelmeztető hívásokra. TUDNIVALÓ Csak fa, műanyag vagy alu- míniumékek alkalmazhatók. VESZÉLY! Életveszély ledőlő fa követ- keztében! Ha egy fa dőlésekor hátrálásra nincs mód, akkor súlyos, akár halálos sérülések követ- kezhetnek be!

Csak akkor fogjon a fa döntéséhez, ha a zu- hanó fától való akadálymentes hátrálás bizto- sított. VESZÉLY! Életveszély ellenőrizetlenül dőlő fa következtében! Az ellenőrizetlenül ledő- lő fák súlyos, akár halálos sérüléseket okozhat- nak!

A fa ellenőrizett döntésének biztosítása érde- kében a bevágás és a kidöntő vágat között hagyjon meg a törzsátmérő kb. 1/10-ét kitevő törőélt.

Szél esetén ne végezzen fadöntést.469861_c 165 Karbantartás és ápolás

Ehhez a munkához a következő pontokat kell fi- gyelembe venni:

A láncfűrészt a fatörzsön végzett munkánál támassza meg.

Nagyobb, lefelé irányuló, a fát támasztó ága- kat egyelőre hagyja állni (19).

A kisebb ágakat egy vágással válassza le.

A feszültség alatt álló ágakra ügyeljen, eze- ket alulról felfelé fűrészelje keresztül, hogy el- kerülje a láncfűrész beszorulását (19).

A szabadon függő ágakat ne alulról fűrészel- je le.

Bedugó, hossz- és szívvágatokat csak ta- pasztalt és képzett személyek végezzenek (18).

14.3 A fa választékolása (hossztolás)

Ehhez a munkához a következő pontokat kell fi- gyelembe venni:

Lejtős területen mindig a fatörzs fölött dolgoz- zon, mivel a fatörzs legurulhat (19).

A láncfűrészt úgy vezesse, hogy egy testré- sze se legyen a fűrészlánc meghosszabbított lengőterületén.

A karmos ütközőt közvetlenül a vágott él mel- lé helyezze, és a láncfűrészt e pont körül for- gassa. A vágás végén ne fejtsen ki erőt.

Ügyeljen arra, hogy a fűrészlánc ne érjen a földre.

A vágás befejezése után várja meg, amíg a fűrészlánc leáll, mielőtt a láncfűrészt eltávolít- ja.

A láncfűrész motorját mindig kapcsolja ki, mi- előtt a következő fához megy. A fatörzs teljes hossza egyenletesen fekszik fel:

A fatörzset felülről fűrészelje át, és ne fűré- szeljen a talajba (20). A fatörzs az egyik végén fekszik fel:

A láncfűrész beszorulásának és a fa forgá- csolódásának megakadályozására először a törzs átmérőjének 1/3-át alulról fűrészelje, majd a maradékot felülről az alsó vágás ma- gasságában fűrészelje át (10). A fatörzs mindkét végén felfekszik: A láncfűrész beszorulásának és a fa forgácsoló- dásának megakadályozására először a törzs át- mérőjének 1/3-át alulról fűrészelje, majd a mara- dékot alulról a felső vágás magasságában fűré- szelje át (11). VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A készülék visszarú- gása (kickback) miatt a kezelő életveszélyes sé- rüléseket szenvedhet.

Feltétlenül tartsa be a visszarúgás elkerülé- sére vonatkozó intézkedéseket!

14.4 Fűrészáru hossztolása (12)

Ehhez a munkához a következő pontokat kell fi- gyelembe venni:

A vágást biztosan támassza meg (fűrészbak, ékek, gerendák).

Ügyeljen arra, hogy biztosan álljon, valamint testsúlya egyenletes elosztására.

A rönköket biztosítsa elfordulás ellen.

Csak működő fűrészláncot érintsen a vágás helyéhez. Felhelyezett fűrészlánccal soha ne kapcsolja be a láncfűrészt.

A fát ne tartsa lábbal vagy más személy által.

15 KARBANTARTÁS ÉS ÁPOLÁS

FIGYELMEZTETÉS! Vágási sérülések ve- szélye. Vágási sérülések veszélye az éles szélű és még mozgó készülék-alkatrészek közé, vala- mint a vágószerszámokba nyúlás esetén.

Karbantartási, gondozási és tisztítási munkák előtt mindig kapcsolja ki a készüléket. Távo- lítsa el az akkumulátort.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt. A láncfűrész minden ide vonatkozó biztonsági szabványnak megfelel. Javítási munkákat csak szakemberek végezhetnek kizárólag eredeti pó- talkatrészek felhasználásával.

A láncfűrészt minden használat után kopás szempontjából vizsgálja meg, és szükség esetén a sérült alkatrészeket cserélje ki.

A készüléket ne tegye ki nedvességnek vagy nyirkosságnak. A műanyag részeket egy ken- dővel tisztítsa meg tisztítószer vagy oldószer használata nélkül.

Tisztítsa meg a hűtőlevegő-nyílásokat, ha el- tömődtek.

A láncfűrészt ne fröcskölje le vízzel, és ne használjon magas nyomású tisztítóeszközt.

Csak a gyártó által előírt pótalkatrészeket használja.HU 166 CS 4030 Karbantartás és ápolás

15.1 A fűrészlánc élezése (13)

VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A szakszerűtlenül megélezett fűrészlánc fokozza a visszarúgás és ezzel a halálos balesetek veszélyét.

A fűrészláncot szakszerűen élezze meg, hogy csökkentse a visszarúgás veszélyét. VIGYÁZAT! Fűrészlánc miatti sérülésve- szély! A fűrészlánc éles szélei vágott sérüléseket okozhatnak.

A fűrészláncok utánélezésekor viseljen védő- kesztyűt. FIGYELEM! Gépkárok szakszerűtlen élezés következtében! Az egyenetlen vágófogak aka- dozó láncfutást, sőt akár láncszakadást is ered- ményeznek. Élezés után valamennyi vágófognak egyenlő hosszúnak és szélesnek kell lennie.

A fűrészlánc élezését szakszerűen végezze! TUDNIVALÓ A űrészláncok tapasztalatlan használója számára ajánlatos, hogy a fűrészlánc élezésével megfelelő vevőszolgálati szakembert bízzon meg. Ne dolgozzon tompa vagy sérült fűrészlánccal. Ez erős fizikai megterheléssel, rossz vágási ered- ménnyel és a lánc erős kopásával jár. Az optimális vágási eredmény érdekében a fű- részláncot rendszeres időközökben után kell élezni. A helyesen élezett fűrészlánc csökkenti a vissza- rúgás veszélyét, és megelőzi az erős kopást. Élezni kell, ha

porszerű forgácsot tapasztalunk.

nagyobb erő szükséges a vágáshoz.

a vágás nem egyenes.

nő az üzemanyag fogyasztás. A lánc élezéséhez:

1. A láncfűrészt kapcsolja ki és vegye ki az ak-

2. Ellenőrizze a láncfeszültséget, és szükség

3. Élezéshez kizárólag megfelelő szerszámot

használjon: Kerek láncreszelő Ø = 4,0 mm, reszelővezető, láncmérő idomszer. Ezek a szerszámok a szakkereskedelemben kaphatók.

4. Az egyes láncszemek egy fűrésztagból

(13/3), fűrészfogból (13/1) és egy elhatároló- ból (13/2) állnak.

5. A reszelőt enyhe nyomással és függőlegesen

(13) vezesse a vágófog belsejétől a külseje irányába. A reszelő helyes kezelését egy re- szelővezető segíti. 2–3 reszelőhúzás elegen- dő.

6. Élezéskor tartsa be a vágófog szögét (13) és

az elhatároló (13/2) magasságát a vágóél- hez. Ügyeljen arra, hogy élezés után a lánc valamennyi vágófog egyforma hosszú és széles legyen.

7. Az előírt szerszámok alkalmazása és helyes

kezelés esetén a szögek előírt értékei auto- matikusan adódnak. Az értékek láncmérő idomszerrel ellenőrizhetők.

8. Végül az elhatároló (13/2) elülső részét kissé

kerekítse le. A fűrészláncot gyakran élezze, és közben kevés anyagot szedjen le. 3-4-szeri saját élezés után a fűrészláncot szakműhelyben éleztesse utána. Ennek során a mélységkorlátozót is utána kell re- szelni. A fűrészláncot cserélje ki, amint elérte a vágófo- gak 4 mm-es minimális hosszúságát (13).

15.2 A lánckerék belsejének tisztítása

A láncfűrészt minden használat után alaposan tisztítsa meg.

1. Vegye ki az akkumulátort, majd a láncfűrészt

tegye stabil helyre.

2. A fogaskerék-borítást csavarozza le.

3. A belső teret alkalmas ecsettel tisztítsa.

4. A fűrészláncot vegye le, és a vezetősínt ve-

5. A sínhornyot és az olajbelépő furatot tisztítsa

Gyorsbefogó átszerelése (16)

1. A vezetősínt (16/1) vegye le.

2. A csillagfejű csavart (16/3) csavarja ki, majd

az adapterlemezt feszítőhoroggal (16/2) lazít- sa ki a vezetősínből.

3. A vezetősínt forgassa el a hossztengely kö-

4. Az adapterlemezt a feszítőhoroggal tegye fel

ismét a vezetősínre, majd rögzítse újra a csil- lagfejű csavarokkal.

5. Szerelje vissza a vezetősínt, lásd Fejezet

11.1 "Vezetősín felszerelése (05, 06)", ol-

dal160.469861_c 167 Hibaelhárítás

15.4 Vezetősín ellenőrzése, megfordítása és

kenése (14, 15) A vezetősín ellenőrzése A vezetősínt rendszeresen ellenőrizze, hogy nem sérült-e. Az esetleges kiálló grétet (14) távolítsa el. A vezetősín megfordítása Az egyoldalú elhasználódás elkerülésére a veze- tősínt minden láncélezés és lánccsere után for- dítsa meg.

1. Szerelje át a vezetősínen a gyorsbefogót,

lásd Fejezet 15.3 "Gyorsbefogó átszerelése (16)", oldal166.

2. Fordítsa meg a vezetősínt.

1. A sínhornyot (14/1) és az olajbelépő furatot

(14/2) gondosan tisztítsa meg.

2. A kenési furatot (15/1) mindkét oldalról gon-

dosan tisztítsa meg.

3. Alkalmas zsírzópréssel egymás után mindkét

oldalon annyit zsírt préseljen be, hogy a zsír a csillagkerék csúcsain egyenletesen türem- kedjen ki. A csillagkereket ennek során min- dig forgassa meg.

VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okoz- hatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!

A gépet kapcsolja ki és vegye ki az akkumu- látort! TUDNIVALÓ Olyan hibák esetében, ame- lyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani ve- vőszolgálatunkhoz. Zavar Ok Elhárítás A motor nem jár. Nincs akkumulátorfeszültség. Az áramellátást ellenőriztesse villa- mossági szakemberrel. A túlterhelésvédő lekapcsolt. Várjon, amíg a túlterhelésvédő hely- reállítja az áramellátást. A láncfék bekapcsolt. Oldja ki a láncféket. A vezetősín és a fűrészlánc működés közben forró. Füst- képződés. A fűrészlánc túlzottan feszes. Lazítsa meg a láncfeszítőt. Az olajtartály üres. Töltse fel fűrészláncolajjal. Ellenőrizze, hogy nem sérült-e az olajtartály Az olajbemeneti nyílás és/ vagy a vezetősín vájata szennyezett. Tisztítsa meg az olajbemeneti nyí- lást és/vagy a vezetősín vájatát. A motor jár, de a fűrészlánc nem mozdul. A fűrészlánc túlzottan feszes. Lazítsa meg a láncfeszítőt. Meghibásodás Forduljon AL-KO szervizhez. Fűrészforgács helyett csak fű- részpor kerül ki. A láncfűrészt neki kell nyomni a fának. A fűrészlánc tompa. Élesítse meg a fűrészláncot vagy keressen fel egy AL-KO szervizt. A készülék szokatlanul rezeg. Meghibásodás Forduljon AL-KO szervizhez.HU 168 CS 4030 Szállítás

FIGYELMEZTETÉS! Életveszély és sú- lyos sérülések veszélye. Egy működő fűrész- lánc szállítás közben súlyos, akár halálos sérülé- seket is okozhat.

A láncfűrészt sohase hordja és szállítsa járó fűrészlánccal.

Szállítás tegye meg az előző intézkedéseket. Szállítás előtt tegye meg a következő intézkedé- seket:

1. A láncfűrészt kapcsolja ki és vegye ki az ak-

2. Tegye fel a láncvédőt.

3. A láncfűrészt csak a kengyelfogantyúnál tart-

sa. Ekkor a vezetősínnek és a fűrészláncnak hátrafelé kell mutatnia.

4. Járművekben: Biztosítsa a láncfűrészt felbo-

rulás, károsodás és a láncolaj kiömlése ellen.

A fűrészláncot minden használat után alaposan tisztítsa meg. Száraz, zárható, gyermekek által nem elérhető helyen tárolja. 30 napnál hosszabb üzemszünetek esetén a kö- vetkező munkákat végezze el:

A láncfűrészt kapcsolja ki és vegye ki az ak- kumulátort.

A fűrészláncolaj tartályát ürítse ki.

A fűrészláncot és a vezetősínt vegye le, tisz- títsa meg és rozsdavédő olajjal permetezze be.

A láncfűrészt alaposan tisztítsa meg, és szá- raz helyiségben tárolja. FIGYELEM! A készülék sérülésének veszé- lye. A beszáradt/ragacsos fűrészláncolaj hosz- szabb tárolás esetén károsíthatja az olajvezető alkatrészeket és az olajszivattyút.

Hosszabb tárolás előtt távolítsa el a fűrész- láncolajat a láncfűrészből.

Tudnivalók az elektromos és elektronikus készülékekre vonatkozó törvényről (ElektroG)

A használt elektromos és elektronikus készülékek nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűj- tése, ill. ártalmatlanításuk szükséges!

A régi elemeket vagy akkumulátorokat, ame- lyek nincsenek a régi készülékbe rögzítve, le- adás előtt el kell távolítani! Ezek ártalmatlaní- tását az akkumulátorokra vonatkozó törvény szabályozza.

Az elektromos és elektronikus készülékek tu- lajdonosai, ill. használói kötelesek a készülé- keket használatuk befejeztével visszaszolgál- tatni.

A végfelhasználó kizárólagos felelőssége, hogy törölje az ártalmatlanítandó régi készü- léken lévő személyes jellegű adatait! Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elektromos és elektronikus ké- szülékeket nem szabad a háztartási hulladékkal ártalmatlanítani. Az elektromos és elektronikus készülékek a kö- vetkező helyeken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtő- pontok (pl. kommunális hulladékudvarok)

Elektromos készülékeket forgalmazó üzletek (helyhez kötött és online), valamint kereske- dők kötelesek ezeket átvenni, ill. ezt. Önként felajánlani. Ezek az állítások csak azokra a készülékekre ér- vényesek, amelyeket az Európai Unió országai- ban telepítettek és vásároltak, és amelyek a 2012/19/EU sz. európai irányelv hatálya alá tar- toznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben a használt elektromos és elektronikus készülékek ártalmatlanítására vonatkozóan. Tudnivalók az akkumulátorokra vonatkozó törvénnyel kapcsolatban (BattG)

A használt elemek és akkumulátorok nem tartoznak a háztartási hulladék- hoz, hanem válogatott begyűjtése, ill. ártalmatlanítása szükséges!

Az elektromos készülékekből származó ele- mek vagy akkumulátorok biztonságos kivéte- léhez és a típusra, ill. a kémia rendszerre vo- natkozó információk a kezelési és szerelési útmutatóban található további adatok között találhatók.

Az elemek és akkumulátorok tulajdonosai, ill. használói kötelesek a készülékeket haszná- latuk befejeztével visszaszolgáltatni. A visz- szaadás a háztartásban előforduló mennyisé- gek átvételére vonatkozik. A használt elemek káros anyagokat vagy ne- hézfémeket tartalmazhatnak, amelyek károsíthat-469861_c 169 Műszaki adatok ják a környezetet és az egészséget. A használt elemek értékesítése és a bennük megtalálható erőforrások hasznosítása hozzájárul mind a kör- nyezet, mind az egészség védelméhez. Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elemeket és akkumulátorokat nem szabad a háztartási hulladékkal ártalmatla- nítani. Ha ezenkívül a hulladéktároló edény alatt Hg, Cd vagy Pb jelzés látható, akkor a következő helyzet áll fenn:

Hg: Az elem több mint 0,0005% higanyt tar- talmaz

Cd: Az elem több mint 0,002% kadmiumot tartalmaz

Pb: Az elem több mint 0,004% ólmot tartal- maz Az elemek és akkumulátorok a következő helye- ken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtő- pontok (pl. kommunális hulladékudvarok)

Elemeket és akkukat árusító helyeken

A készülékekhez használt régi elemek gyűj- tését végző közös visszavételi rendszerek bármelyik átvételi pontján

A gyártó visszavételi helyén (ha a közös visz- szavételi rendszer nem áll rendelkezésre) Ezek az állítások csak azokra az elemekre és ak- kumulátorokra érvényesek, amelyeket az Európai Unió országaiban telepítettek és vásároltak, és amelyek a 2006/66/EK sz. európai irányelv hatá- lya alá tartoznak. Az Európai Unión kívüli orszá- gokban ezektől eltérő rendelkezések lehetnek ér- vényben az elemek és akkumulátorok ártalmatla- nítására vonatkozóan.

Típus CS 4030 Cikkszám 113616 Üresjárati sebesség 17m/s Üzemi sebesség 16m/s ± 0,7m/s A vezetősín hossza kb. 350mm Hasznos fűrészhossz 265mm Fűrészlánc 91P045X Hajtótag vastagsága 1,27mm Lánckerék osztás 3/8” Láncfék Igen (elektromos, PCB és fékrúd) Lánc utánfutási ideje (DIN EN 60745-2-13 – 19.107.1) max. 0,15 mp Lánc utánfutási ideje (DIN EN 60745-2-13 – 19.113) max. 2 mp A lánc aktiválása Kétszeres Láncolajtartály térfogata 180ml Súly vezetősínnel és fűrészlánccal 4,45kg Súly vezetősín és fűrészlánc nélkül 3,9kg Túlfeszültség elleni védelem Nem Hangteljesítményszint LwA (DIN EN ISO 3744) 101dB(A) Hangnyomásszint LpA (DIN EN ISO 3744) 91,5 dB(A), K = ±3dB(A)HU 170 CS 4030 Ügyfélszolgálat/Szerviz Típus CS 4030 Rezgési érték (DIN EN 28662-1) 3,159m/s

Akkumulátor B150Li / B200Li Névleges feszültség 36V (40V max.) Névleges kapacitás 4Ah / 5Ah Töltési időtartam kb. 90perc / kb. 120perc Akkutöltő C130Li Hálózati feszültség 100V–240V (AC) Hálózati frekvencia 50/60Hz Kimeneti feszültség 42V (DC) Felhasználási hőmérsékleti tartomány +5°C – +40°C

21 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a legközelebbi AL-KOszervizhez. Ezeket megtalál- ja az interneten a következő oldalon: www.al-ko.com/service-contacts 22 GARANCIA A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcserével törté- nik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták. A garancia kizárólag akkor érvényes, ha:

betartják ezt az üzemeltetési utasítást

szakszerűen használják a berendezést

csak eredeti pótalkatrészeket használnak A garancia nem érvényes

önhatalmú javítási próbálkozás

önhatalmú műszaki módosítások

nem rendeltetésszerű használat esetén A garancia nem vonatkozik:

a használatból eredő festékhibákra,

a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x) A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bi- zonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kel- lékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.469861_c 171 Oversættelse af den originale brugsanvisning
