CS 4030 - Såg AL-KO - Gratis bruksanvisning och manual

Produkttyp	Sladdlös motorsåg (batteridriven)
Märke	AL-KO
Modell	CS 4030
Artikelnummer	113616
Svärdets längd	Cirka 350 mm
Användbar såglängd	265 mm
Skärkedja	91P045X (delning 3/8", tjocklek 1,27 mm)
Tomgångshastighet	17 m/s
Kedjebroms	Ja, elektrisk (manuell)
Kedjeoljetankens volym	180 ml
Vikt (med svärd och kedja)	4,45 kg
Vikt (utan svärd och kedja)	3,9 kg
Ljudeffektnivå LwA	101 dB(A)
Batteriets märkspänning	36 V (40 V max.)
Batterikapacitet	4 Ah (B150 Li) eller 5 Ah (B200 Li)
Kompatibel laddare	C130 Li
Laddarens nätspänning	100-240 V AC, 50/60 Hz
Laddningstid	Cirka 90 min (4 Ah) / 120 min (5 Ah)
Driftstemperaturområde	+5 °C till +40 °C
Avsedd användning	Lätta sågarbeten i trä (kapning, häckklippning, vedkapning)
Säkerhetsanordningar	Kedjebroms, startspärr, handskydd
Smörjning	Automatisk, rekommenderad biologiskt nedbrytbar olja
Montering	Svärd och kedja måste monteras, kedjespänning justerbar

Vanliga frågor - CS 4030 AL-KO

Hur spänner man kedjan på motorsågen CS 4030?

För att spänna kedjan, ta först bort batteriet. Lossa centrallåset, vrid sedan den roterande ringen medurs tills kedjan kan lyftas 3-4 mm i mitten av svärdet. Dra åt låset. Kontrollera att kedjan kan dras för hand utan att hänga på undersidan.

Vilken olja ska användas till kedjan?

Använd en biologiskt nedbrytbar kedjeolja av hög kvalitet. Använd inte spillolja. Tanken rymmer 180 ml. Kontrollera nivån genom oljefönstret och fyll på före varje användning om nödvändigt.

Hur startar man motorsågen CS 4030?

Se till att kedjebromsen är frånkopplad (dra handskyddet mot handtaget). Tryck på spärrknappen och håll den intryckt, tryck sedan på gasreglaget. Släpp spärrknappen när motorn går.

Hur stänger man av motorsågen?

Släpp helt enkelt gasreglaget. Motorn stannar. I nödfall, skjut handskyddet framåt för att aktivera kedjebromsen, som omedelbart stoppar kedjan och motorn.

Hur testar man kedjebromsen?

Före användning, testa kedjebromsen med motorn avstängd: kedjan ska inte kunna dras för hand när bromsen är aktiverad. Sedan, med motorn igång, skjut handskyddet framåt: kedjan och motorn måste stanna omedelbart. Om inte, använd inte motorsågen och kontakta kundtjänst.

Vilka batterier är kompatibla med CS 4030?

Motorsågen är utformad för AL-KO-batterier B150 Li (art.nr 113280, 36 V, 4 Ah) och B200 Li (art.nr 113524, 36 V, 5 Ah). Motsvarande laddare är C130 Li (art.nr 113281). Använd inga andra batterier.

Hur vässar man sågkedjan?

Använd en rundfil med diameter 4,0 mm och filhållare. Fila varje tand från insidan till utsidan och följ vinkeln (30°). Efter 3-4 vässningar, lämna kedjan till en fackman. Byt kedjan om tandlängden är mindre än 4 mm.

Vad gör man om kedjan inte roterar medan motorn går?

Kontrollera först om kedjebromsen är aktiverad (lossa den). Om problemet kvarstår kan kedjan vara för hårt spänd: lossa den via den roterande ringen. Om inget ändras, kontakta AL-KO:s kundtjänst.

Hur transporterar och förvarar man motorsågen?

Före transport, ta bort batteriet och montera kedjeskyddet. Bär den i bygelhandtaget med svärdet bakåt. För förvaring (mer än 30 dagar), töm oljetanken, rengör och olja kedjan och svärdet, och förvara på en torr plats oåtkomlig för barn.

Vilka är de viktigaste säkerhetsåtgärderna?

Bär alltid hjälm, skyddsglasögon, hörselskydd, handskar och skyddsskor. Håll motorsågen med båda händerna (höger hand på bakre handtag, vänster på främre handtag). Arbeta aldrig ensam och ha alltid en förbandslåda i närheten.

BRUKSANVISNING CS 4030 AL-KO

2.5 Leveringsomvang.... 49

2.6 Productoverzicht (01) 50

Innehållsförteckning

1 Om denna bruksanvisning 191

1.1 Teckenförklaring och signalord ...... 191

2 Produktbeskrivning 191

2.1 Avsedd användning.... 191

2.2 Resterande risker.... 191

2.3 Säkerhets- och skyddsanordningar.... 191

2.3.1 Startskydd.... 191

2.3.2 Kedjebroms/bromsbygel...... 191

2.6 Produktöversikt (01) 192

3 Allmänna säkerhetsanvisningar för elverktyg 193

3.1 Säkerhet på arbetsplatsen 193

3.2 Elsäkerhet 193

3.3 Personsäkerhet 193

3.4 Använda och hantera elverktyget..... 194

3.5 Använda och hantera det batteridrivna verktyget.... 194

3.6 Service 194

4 Säkerhetsanvisningar för kedjesåg...... 194

5 Orsaker till kast och hur man undviker dem.... 195

6 Vibrationsbelastning 195

7 Buller.... 196

8 Säkerhetsanvisningar till batteri.... 196

9 Säkerhetsanvisningar till laddare...... 197

10 Säkerhetsanvisningar för arbetet...... 197

10.1 Användare.... 198

10.2 Arbetstider.... 198

10.3 Arbeta med kedjesåg 198

11 Montering.... 198

11.1 Montera styrskenan (05, 06) ...... 198

11.2 Montera sågkedjan (05, 06) ...... 199

11.3 Spänna sågkedjan (05, 07) ...... 199

12 Start....199

12.1 Ladda batteriet (02) ......199

12.2 Sätta i batteriet (03) 199

12.3 Ta ut batteriet (03) 199

12.4 Kontrollera kedjespänning .....199

12.5 Kontrollera kedjebromsens funktion ...199

12.6 Funktionstest av kedjebromsen med frånkopplad motor (08) ......200

12.7 Funktionstest av kedjebromsen med tillkopplad motor (08) 200

13 Användning ....200

13.1 Fastställa batteriets laddningsstatus (04) 201

13.2 Kontrollera sågkedjeoljan ......201

13.3 Testa kedjebromsen 201

13.4 Starta/stänga av motorn ....201

14 Arbetsbeteende och arbetsteknik......201

14.1 Fälla träd....202

14.2 Kvistning 202

14.3 Kapning av fällda träd....203

14.4 Kapa sågad trävara (12)....203

15 Underhåll och skötsel....203

15.1 Slipa sågkedjan (13)....203

15.2 Rengöra kedjehjul och insida ......204

15.3 Justera snabbspänningsanordningen (16) 204

15.4 Kontrollera, vända och smörja styr- skenan (14, 15)....204

16 Felavhjälpning 205

17 före transport....205

18 Förvaring 205

19 Återvinning ....206

20 Tekniska specifikationer....207

21 Kundtjänst/service....207

22 Garanti....208

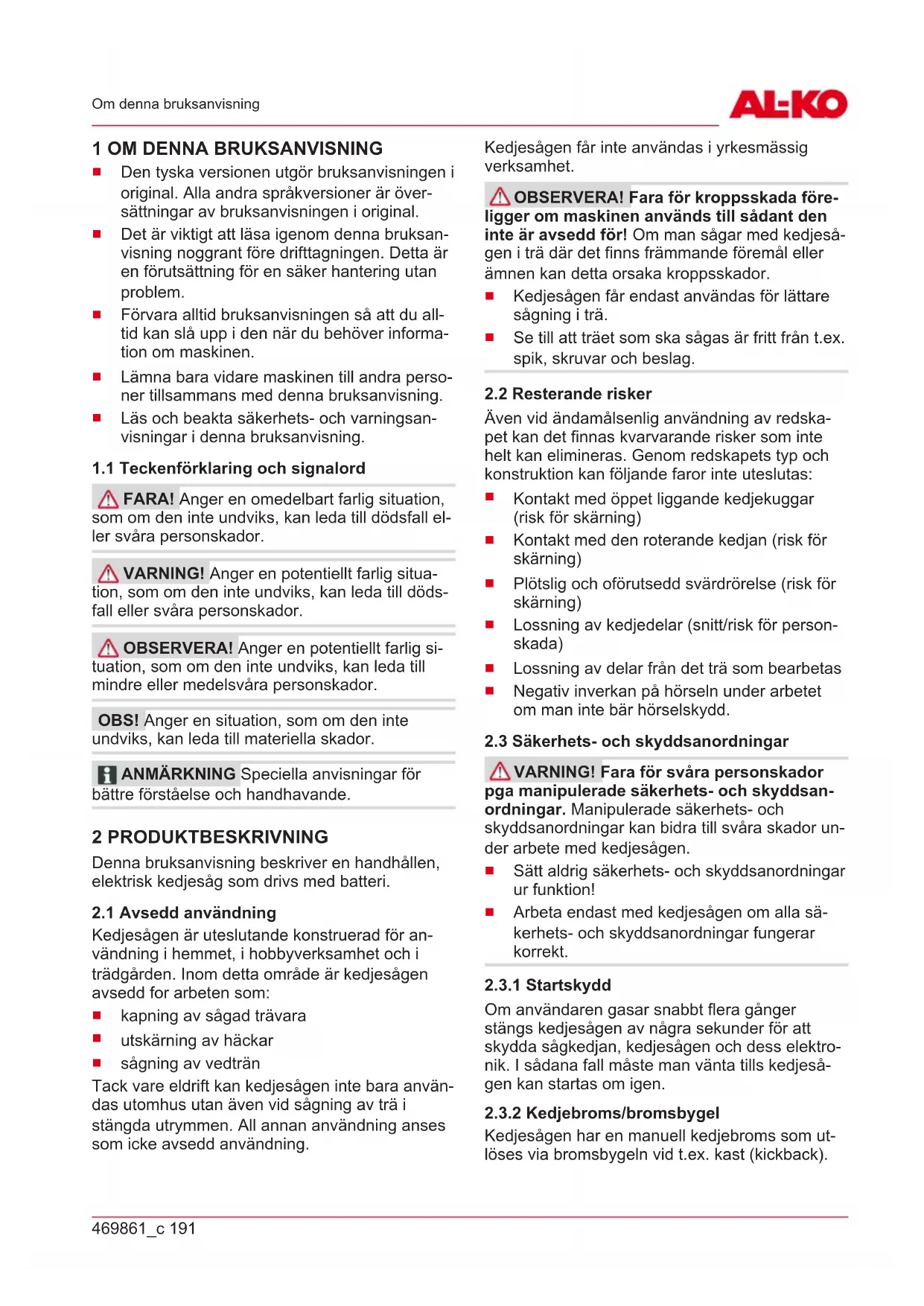

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över-sättningar av bruksanvisningen i original.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om maskinen.
Lämna bara vidare maskinen till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Teckenförklaring och signalord

⚠️ FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠ WARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠ OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador.

i ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

Denna bruksanvisning beskriver en handhållen, elektrisk kedjesåg som drivs med batteri.

2.1 Avsedd användning

Kedjesågen är uteslutande konstruerad för användning i hemmet, i hobbyverksamhet och i trädgården. Inom detta område är kedjesågen avsedd for arbeten som:

■ kapning av sågad trävara
■ utskärning av häckar
■ sågning av vedträn

Tack vare eldrift kan kedjesågen inte bara användas utomhus utan även vid sågning av trä i stängda utrymmen. All annan användning anses som icke avsedd användning. Kedjesågen får inte användas i yrkesmässig verksamhet.

⚠ OBSERVERA! Fara för kroppsskada föreligger om maskinen används till sådant den inte är avsedd för! Om man sågar med kedjesågen i trä där det finns främmande föremål eller ämnen kan detta orsaka kroppsskador.

Kedjesågen får endast användas för lättare sågning i trä.
Se till att träet som ska sågas är fritt från t.ex. spik, skruvar och beslag.

2.2 Resterande risker

Även vid ändamålsenlig användning av redskapet kan det finnas kvarvarande risker som inte helt kan elimineras. Genom redskapets typ och konstruktion kan följande faror inte uteslutas:

■ Kontakt med öppet liggande kedjekuggar (risk för skärning)
■ Kontakt med den roterande kedjan (risk för skärning)
Plötslig och oförutsedd svärdrörelse (risk för skärning)
■ Lossning av kedjedelar (snitt/risk för person-skada)
■ Lossning av delar från det trä som bearbetas
- Negativ inverkan på hörseln under arbetet om man inte bär hörselskydd.

2.3 Säkerhets- och skyddsanordningar

⚠️ WARNING! Fara för svåra personskador pga manipulerade säkerhets- och skyddsanordningar. Manipulerade säkerhets- och skyddsanordningar kan bidra till svåra skador under arbete med kedjesågen.

Sätt aldrig säkerhets- och skyddsanordningar ur funktion!
Arbeta endast med kedjesågen om alla säkerhets- och skyddsanordningar fungerar korrekt.

2.3.1 Startskydd

Om användaren gasar snabbt flera gånger stängs kedjesågen av några sekunder för att skydda sågkedjan, kedjesågen och dess elektronik. I sådana fall måste man vänta tills kedjesågen kan startas om igen.

2.3.2 Kedjebroms/bromsbygel

Kedjesågen har en manuell kedjebroms som utlöses via bromsbygeln vid t.ex. kast (kickback).

Vid utlösning av kedjebroms kommer sågkedja och motor att stoppas tvärt.

Var särskilt försiktig när du hanterar maskinen!

Risk för kast!

Håll aldrig kedjesågen med enbart en hand under arbetet!

Använd inte kedjesågen när det regnar! Skydda från väta!

Bär skyddshjälm, hörselskydd och skyddsglasögon!

Använd skyddshandskar!

Bär robusta skor!

Läs igenom bruksanvisningen innan du börjar använda maskinen!

Håll alltid kedjesågen med båda händerna under arbetet!

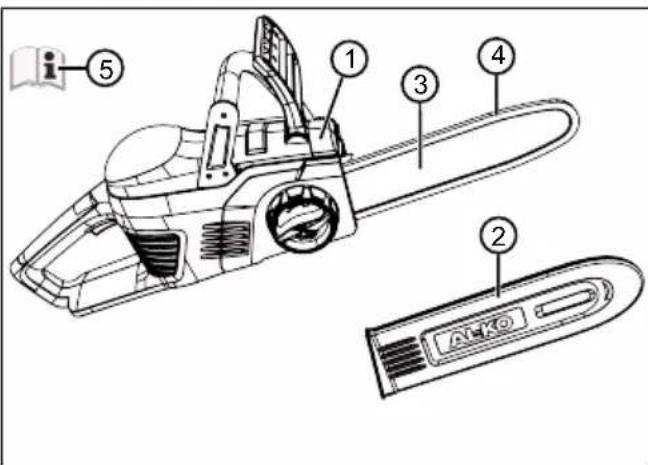

2.5 Leveransomfattning

Den batteridrivna kedjesågen är avsedd för drift med batteriet B150 Li (B05-3640, art.-nr 113280) eller B200 Li (B05-3650, art.-nr 113524).

OBS! Risk för skador på maskin och batteri. Om maskinen drivs med ett olämpligt batteri finns det risk för att maskinen eller batteriet skadas.

Använd endast maskinen med föreskrivet batteri.

För att kunna ladda batteriet krävs en laddare av typ C130 Li (art.-nr 113281).

H ANMÄRKNING Mer information finns i följande bruksanvisningar:

■ Litiumjonbatteri B150 Li/B200 Li (dok.-nr 441630_b)

Laddare C130 Li (dok.-nr.441633_d)

Kontrollera efter uppackningen att alla komponenter finns med.

ANMÄRKNING Batteri och laddare ingår inte i leveransomfånget.

1 Batteridriven kedjesåg CS 4030

2 Skyddskåpa för skärkniven

3 Styrskena

4 Sågkedja

5 Bruksanvisning

2.6 Produktöversikt (01)

Nr. Komponent

1 Sågkedja

2 Styrskena

3 Snabbspänningsanordning med fäst-mutter och ratt

Nr. Komponent

4 Handskydd

5 Bygelhandtag

6 Batteri

7 Gasreglage

8 Spärrknapp

9 Bakre handtag

10 Skydd för kedjekugghjul

11 Fastgöringsklo

12 Lock till kedjeoljetank

13 Siktglas till kedjeoljetank

3 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELVERKTYG

⚠️ WARNING! Läs alla säkerhetsanvisningar och annan information. Om inte säkerhetsanvisningar och annan information följs kan det leda till elstötar, brand och/eller allvarliga skador.

Förvara säkerhetsanvisningar och information på ett säkert ställe för framtida bruk.

Begreppet "elredskap" som används i säkerhetsanvisningen avser nätdrivna elredskap (med nätkabel) och batteridrivna elredskap (utan nätkabel).

3.1 Säkerhet på arbetsplatsen

Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbetsområdet är ostädat eller dåligt belyst.
Arbeta inte med elverkyget i explosionsfarlig miljö där brandfarliga vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.
Håll barn och andra personer på avständ från elverktyget medan det används. Om du blir distraherad kan du förlora kontrollen över elverktyget.

3.2 Elsäkerhet

Elredskapets kontakt måste passa i eluttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsammans med jordade elredskap. Oförändrade kontakter och passande eluttag minskar risken för elstöt.

■ Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jordad.
Utsätt inte elredskap för regn och väta. Om vatten tränger in i elredskap risken för elektriska slag.
Använd inte kabeln till annat än vad den är avsedd för, t.ex. för att bära eller hänga upp elredskapet. Dra inte heller i själva kabeln när du ska dra ur kontakten. Håll kabeln på avständ från hetta, olja, vassa kanter och rörliga delar på redskapet. Skadad eller tilltrasslad kabel ökar risken för elstötar.
Använd vid arbete utomhus enbart förlängningskablar som är avsedda för utomhusbruk. Detta minskar risken för elstötar.
- Om användning i fuktig miljö inte går att undvika ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.

3.3 Personsäkerhet

• Var uppmärksam, vaksam och använd sunt förnuft vid arbete med ett elredskap. Använd inget elredskap om du är trött eller är påverkad av droger, alkohol eller läkemedel. Ett ögonblick av ouppmärksamhet när du använder ett elredskap kan leda till allvarliga personskador.
  Bär personlig skyddsutrustning och använd alltid skyddsglasögon. Beroende på elredskapets typ och arbetssituationen ska alltid personlig skyddsutrustning, t.ex. andningsskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd användas för att minska risken för skador.
  Se till att redskapet inte kan startas oav-siktligt. Försäkra dig om att elredskapet är avstängt innan du ansluter det till strömförsörjningen eller batteriet, eller lyfter och bär det. Risk för olyckor om du håller fingret på strömbrytaren när du bär elredskapet eller om det är påslaget när det ansluts till strömförsörjningen.
  Ta bort inställningsverktygen och skruvnycklarna innan du slår på elredskapet. Ett verktyg eller en nyckel som sitter i en roterande komponent kan orsaka personskador.
  ■ Undvik att arbeta i onormala kroppsställningar. Se till att du står stadigt och alltid håller balansen. På så sätt kan du bättre

kontrollera det elredskapet i en oförutsedd situation.

Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna.
- Om dammuppsugnings- eller dammupp-samlingsanordningar är monterade se till dessa är rätt anslutna och att de används korrekt. Användning av dammuppsugning kan minska risken för skador förorsakade av damm.

3.4 Använda och hantera elverktyget

• Överbelasta inte redskapet. Använd ett elredskap som är avsett för det arbete du utför. Med ett passande elredskap arbetar du bättre och säkrare i det angivna effektområdet.
  Använd inte elredskap med defekta strömbrytare. Ett elredskap som inte längre kan kopplas till eller ifrån är farligt och måste repareras.
  Dra ur kontakten ur eluttaget och/eller ta ur batteriet innan du gör inställningar, byter tillbehörsdelar eller lägger undan redskapet. Dessa försiktighetsåtgärder förhindrar att elredskapet startas oavsiktligt.
  Förvara elredskap som inte används utom räckhåll för barn. Låt inte personer som saknar kunskaper eller inte har läst dessa anvisningar använda redskapet. Elredskap är farliga om de används av oerfarna personer.
• Var noga med underhållet av ditt elredskap. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera också att inga andra delar är skadade och påverkar elredskapets funktion. Reparera skadade delar innan redskapet tas i bruk. Många olyckor orsakas av dåligt underhållna elredskap.
  Se till att skärverktygen är vassa och rena. Ordentligt skötta skärverktyg med vassa kanter fastnar inte lika lätt och är lättare att manövrera.
  Använd redskap, tillbehör, verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetssituationen och det arbete som ska utföras. Om elredskapet används till andra syften än avsedda användningar kan leda till farliga situationer.

3.5 Använda och hantera det batteridrivna verktyget

Ladda enbart batteriet i laddare som anvisas av tillverkaren. En laddare som är avsedd för en viss batterityp kan bli brandfarlig om den används med andra batterier.
Använd endast batterier som är avsedda för elredskapet. Om andra batterier används finns risk för personskador eller brand.
Förvara batterier som inte används på till-räckligt avständ från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.
Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med denna vätska. Skölj med vatten vid eventuell kontakt. Om vätskan har kommit in i ögonen måste du dessutom kontakta läkare. Läckande batterivätska kan leda till hudirritationer eller brännskador.

3.6 Service

Låt endast kvalificerad personal reparera ditt elredskap under användande av originalreservdelar. Detta garanterar redskapets säkerhet.

4 SÄKERHETSANVISNINGAR FÖR KEDJESÅG

Håll alla kroppsdelar på avständ från sågkedjan när sågen är igång. Se till att sågkedjan inte vidrör något när den startas. Under arbete med kedjesåg kan ett ögonblick av ouppmärksamhet leda till att kläder eller kroppsdelar fastnar i sågkedjan.
Håll alltid kedjesågen med höger hand på bakre handtaget och vänster hand på främre handtaget. Kedjesågen får inte hållas fast med omvänd arbetsställning eftersom det ökar risken för skador.
Håll alltid elredskapet i det isolerade handtaget, eftersom sågkedjan kan komma i kontakt med dolda strömförande kablar. Sågkedja som kommer i kontakt med spänningsförande ledning gör övriga metalldelar av elredskapet strömförande som därigenom kan ge användaren en elstöt.
Använd alltid skyddsglasögon och hörselskydd. Ytterligare skyddsutrustning för huvud, händer, ben och fötter rekommen-

deras. Rätt skyddskläder minskar risken för skador från kringflygande spånmaterial och oavsiktlig kontakt med sågkedjan.

Arbeta inte med kedjesågen uppe i träd. Vid användning av kedjesåg i ett träd finns risk för skador.
Se till att alltid stå stadigt och använd kedjesågen endast när du står på fast, säker och plan mark. Hala underlag eller instabila ytor som på en stege kan göra att man tappar balansen eller kontrollen över kedjesågen.
När du sågar av en spänd gren räkna med att den fjädrar tillbaka. När spänningen släpper i träfibrerna kan den spända grenen träffa användaren och/eller medföra att träffa att användaren förlorar kontrollen över kedjesågen.
- Var extremt försiktig när du sågar undervegetation och ungskog. De tunna materialet kan fastna i sågkedjan och slå upp mot eller göra att du tappar balansen.
Bär kedjesågen i det främre handtaget i frånkopplat läge med sågkedjan vänd bort från kroppen. Sätt alltid på skyddskåpan när kedjesågen ska förvaras eller transporteras. Omsorgsfull hantering av kedjesågen minskar sannolikheten för oavsiktlig kontakt med den roterande sågkedjan.
Följ anvisningarna för smörjning, kedjespänning och byte av tillbehör. Felaktigt spänd eller smord kedja kan antingen gå sönder eller öka risken för kast.
Håll handtagen torra och fria från olja och fett. Feta, oljiga handtag är hala och gör att du förlorar kontrollen.
Såga endast i trä. Använd inte kedjesågen för arbete som den inte är avsedd för. Exempel: Använd inte kedjesågen för sågning av plast, murverk eller byggmaterial som inte är gjorda av trä. Användning av kedjesågen för icke avsedda arbeten kan le- da till farliga situationer.

5 ORSAKER TILL KAST OCH HUR MAN UNDVIKER DEM

Kast kan uppstå när nosen på styrskenan kommer i kontakt med ett föremål eller när träet böjer sig och klämmer fast sågkedjan i snittet.

Om styrskenan kommer i kontakt med något kan det i vissa fall leda till en oväntad och bakåtriktad reaktion där styrskenen slås uppåt och i riktning mot användaren.

Om sågkedjan fastnar i överkanten av styrskenan kan skenan studsa till kraftigt i användarens riktning.

Alla dessa reaktioner kan göra att du förlorar kontrollen över sågen och orsaka allvarlig skada. Lita inte enbart på de skyddsanordningar som finns i motorsågen. Som motorsågsanvändare bör du vidta flera åtgärder för att kunna arbeta utan olyckor och skador.

Kast beror på felaktig användning av verktyget.

Det kan undvikas genom att vidta vissa försiktighetsåtgärder som beskrivs nedan:

Håll fast sågen med båda händerna så att tummarna och fingrarna omsluter handtagen på motorsågen. Inta med kropp och armar en ställning som gör att du kan stå emot kraften från ett eventuellt kast. Om lämpliga åtgärder har vidtagits kan användaren behärska krafterna från ett kast. Släpp aldrig taget om motorsågen.
■ Undvik en onormal kroppshållning och såga inte ovanför axelhöjd. Därmed undviks oavsiktlig kontakt med svärdspetsen och man får bättre kontroll över motorsågen i oväntade situationer.
Använd alltid ersättningsskenor och sågkedjor som föreskrivs av tillverkaren. Felaktiga ersättningsskenor och sågkedjor kan orsaka kedjebrott och/eller kast.
Håll dig till tillverkarens anvisningar när det gäller vässning och underhåll av sågkedjan. För låg djupbegränsare ökar tendensen till kast.

6 VIBRATIONSBELASTNING

Fara p.g.a. vibration

Det faktiska vibrationsemissionsvärdet när redskapet används kan avvika från tillverkarens angivna värde. Beakta följande inverkande faktorer före resp. under användningen:

Används maskinen för avsett ändamål?
Skärs eller bearbetas materialet på rätt sätt?
- Är maskinen i gott skick?
- Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?
- Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?

Använd endast redskapet med det motorvarvtal som rekommenderas för arbetet. Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.
Felaktigt underhåll samt felaktig hantering av redskapet kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av redskapet och lämna in den till en auktoriserad serviceverkstad för reparation.
Belastningen av vibration är beroende av arbetsuppgifterna och hur redskapet används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastningen över hela arbetstiden avsevärt.
Längre tids arbete med redskapet kan leda till cirkulationsbesvär för användaren, s k "vita fingrar". Till förebyggande av sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslolöshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.
Ta längre pauser under arbetsdagen för få vila från buller och vibrationer. Planera arbetet så att användning av redskapet som ger särskilt kraftiga vibrationer fördelas över flera arbetsdagar.
- Om du känner obehag eller noterar färgförändringar i huden ska du genast avbryta arbetet med redskapet. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pauser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.
Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt redskapet i enlighet med anvisningarna i bruksanvisningen.
- Om redskapet används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).
■ Undvik allt arbete med maskinen vid temperaturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.

7 BULLER

Ett visst buller från redskapet kan inte undvikas.

Förlägg alltid bullriga arbeten på tillåtna tider.

Respektera pilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i närheten bär hörselskydd.

8 SÄKERHETSANVISNINGAR TILL BATTERI

Detta avsnitt anger alla grundläggande säkerhetsanvisningar som ska beaktas när när batteriet används. Läs dessa anvisningar.

Använd endast batteriet i enlighet med sitt ändamål, dvs. för batteridrivna maskiner från AL-KO. Ladda endast batteriet med den avsedda laddaren från AL-KO.
- Packa upp batteriet ur originalförpackningen när det ska användas.
Ladda upp batteriet helt och hållet innan den första användningen och använd alltid den angivna laddaren för detta. laktta alltid anvisningarna i denna bruksanvisning när batteriet ska laddas.
Använd inte batteriet i explosions- och brandfarliga miljöer.
■ Utsätt inte batteriet för väta och fukt när det används i maskinen.
Skydda batteriet från värme, olja och öppen eld så att det inte skadas och så att inga ång- or eller elektrolytvätskor kan rinna ut. Explosionsrisk!
■ Utsätt inte batteriet för stötar och kasta det inte.
Använd inte batteriet när det är smutsigt eller vått. Rengör och torka batteriet med en torr och ren duk.
Håll metallföremål borta från batteriet när det är laddat och inte används för att inte överbrygga kontakterna (t.ex. gem, mynt, nycklar, spikar, skruvar). Använd inga spetsiga föremål på batteriet (t.ex. skruvmejsel). Gör man det kan det orsaka en intern kortslutning som kan leda till överhettning, brand eller batteriexplosion.
- Öppna, demontera eller sönderdela inte batteriet. Risk för elektriska stötar och kortslutning.
Vid en felaktig användning och när batteriet är skadat kan ångor och elektrolytiska vätskor tränga ut. Tillför riklig med frisk luft och uppsök läkare vid besvär.

Om du har kommit i kontakt med elek- trolytvätska tvättar du kontaktstället grundligt

och sköljer ögonen ordentligt. Uppsök därefter en läkare.

Batteriet får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person, som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur batteriet ska hanteras. Obehöriga är bl. a.:

• Personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågor.
  personer som inte har några erfarenheter av eller kunskaper om batteriet

Barn skall hållas under uppsikt och ges anvisningar så att de inte leker med batteriet.
Lämna inte batteriet permanent i laddaren. Vid en längre tids förvaring skall batteriet tas ut ur laddaren.
■ Ta ut batteriet ur de maskiner som det driver när dessa inte används.
När batteriet inte används skall det förvaras torrt och i ett låst utrymme. Skydda batterier mot hetta och direkt solljus. Obefogade personer och barn får inte ha åtkomst till batteriet.

9 SÄKERHETSANVISNINGAR TILL LADDARE

Detta avsnitt anger alla grundläggande säkerhets- och varningsanvisningar som ska beaktas när laddaren används. Läs dessa anvisningar.

Använd endast laddaren ändamålsenligt, d.v.s. för att ladda de angivna uppladdningsbara batterierna. Sätt endast in originalbatterier från AL-KO i laddaren.
- Kontrollera hela laddaren och framför allt nät-kabeln och batterifacket avseende skador fö-re varje användning. Använd endast laddaren i felfritt skick.
Använd inte laddaren i explosions- och brandfarliga miljöer.
Använd endast laddaren inomhus och utsätt den inte för väta och fukt.
Placera alltid laddaren på en välventilerad och ej brännbar yta, eftersom den värmer upp sig vid laddning. Håll ventilationsöppningarna fria och täck inte över laddaren.
Ta innan anslutningen av laddaren reda på om den nätspänning som anges i avsnittet "Tekniska data" också finns tillgänglig.

Använd endast nätkabeln för att ansluta laddaren och inte för något ej avsett ändamål. Bär inte laddaren i nätkabeln och dra inte ut nätstickkontakten genom att dra i nätkabeln.
■ Skydda nätkabeln mot hetta, olja och vassa kanter så att den inte skadas.
Använd inte laddaren när den är smutsig eller våt. Rengör och torka laddaren och batteriet före användning.
- Öppna inte laddaren och batteriet. Risk för elektriska stötar och kortslutning.
För din egen säkerhet, låt alltid laddaren repareras av kvalificerad fackpersonal och med hjälp av originaldelar.
Denna apparat kan användas av barn över 8 år och äldre, liksom av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller instrueras om säker användning av apparaten och om de risker som kan uppstå. Barn får inte leka med utrustningen. Rengöring och underhåll får inte utföras av barn utan tillsyn.
■ Personer med mycket starka och komplexa begränsningar kan ha behov utöver de instruktioner som beskrivs här.
När laddaren inte används ska den förvaras torrt och i ett låst utrymme. Obefogade personer och barn får inte ha åtkomst till laddaren.

10 SÄKERHETSANVISNINGAR FÖR ARBETET

Beakta de aktuella lokala säkerhetsföreskrifterna, t.ex. från yrkesföreningar, socialkassor och arbetsmiljömyndigheter.
Arbeta endast vid tillräckligt med dagsljus eller belysning.
Håll arbetsområdet fritt från föremål som avsågade delar - risk för snubbling.
Användaren är ansvarig för olyckor som drabbar andra personer och deras egendom.
- Om det är första gången du arbetar med en kedjesåg:

Låt gärna säljaren eller annan fackman förklara hur man ska hantera kedjesågen.
Öva före första användningen åtminstone sågning av rundträ på sågbock eller ställning.

10.1 Användare

Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda redskapet.
Den som arbetar med kedjesågar måste vara utvilad, och ha god fysiskt och mental hälsa. Den som av hälsoskäl ska undvika större ansträngningar bör rådfråga läkare om lämpligheten att arbete med denna kedjesåg.

10.2 Arbetstider

Beakta de lokala bestämmelserna om arbetstider för arbete med kedjesåg. Arbetstiderna för kedjesåg kan vara reglerade i nationella och lokala föreskrifter.

10.3 Arbeta med kedjesåg

! WARNING! Fara för svåra kroppsskador.

Användning av ofullständigt monterad kedjesåg kan förorsaka svåra kroppsskador.

Kedjesågen få endast användas när den är fullständigt monterad.
Genomför alltid en siktkontroll före arbetet för att kontrollera att kedjesågen är komplett, samt saknar skador eller förslitna komponenter. Säkerhets- och skyddsanordningar måste vara intakta.

⚠️ WARNING! Fara för kroppsskador föreligger vid oavsiktlig start av kedjesågen. En kedjesåg som oavsiktligt startas kan orsaka svåra kroppsskador. Ta därför alltid ur batteriet vid

■ före kontroller, inställning och rengöring
■ arbeten på skärande delar
när kedjesågen är utan tillsyn
- före transport
■ före förvaring
■ före underhåll och reparationer
vid fara

Arbeta aldrig ensam.

Ha alltid en förbandslåda till hands för eventuella olyckor.

■ Undvik kontakt med metallföremål som sitter i jorden eller är elektriskt ledande.

Den personliga skyddsutrustningen består av:

Skyddshjälm
Hörselskydd (t.ex. hörselkåpor), i synnerhet om arbetet vara längre än 2,5 timmar
Skyddsglasögon eller ansiktsskydd på skyddshjälmen

■ Skyddsbyxor med skärskyddande inlägg
Robusta7 arbetshandskar
Säkerhetsskor med halksäker sula och stålhätta

Såga inte med kedjesågen över axelhöjd eftersom säkerheten då inte längre kan garanteras.

Innan du byter arbetsplats ska du först slå av motorn och sätta på kedjeskyddet.

Sätt alltid på kedjeskyddet när kedjesågen inte används samt ta ur batteriet.

Se till att kedjesågen är avstängd när du lägger den ned.

Använd inte kedjesågen för att bända eller förflytta trä.

Stammar som är tjockare än svärdlängden får enbart sågas av yrkesverksam personal.

Påbörja alltid snittet med löpande sågkedja och starta aldrig kedjesågen när sågkedjan ligger an mot träet.

Se till att ingen sågkedjeolja släpps ut i miljön.

Såga inte i regn, snö eller storm.

Säkerhets- och skyddsanordningar får inte sättas ur funktion.

11 MONTERING

⚠️ WARNING! Fara för svåra kroppsskador.

Användning av ofullständigt monterad kedjesåg kan förorsaka svåra kroppsskador.

Kedjesågen få endast användas när den är fullständigt monterad.
Genomför alltid en siktkontroll före arbetet för att kontrollera att kedjesågen är komplett, samt saknar skador eller förslitna komponenter. Säkerhets- och skyddsanordningar måste vara intakta.

⚠ OBSERVERA! Fara för skärskador. Skarpa kanter på sågkedjan kan ge upphov till skärsår även under monteringen.

■ Ta ur batteriet före monteringen.
Bär alltid skyddshandskar vid montering av sågkedjan och styrskenan.

11.1 Montera styrskenan (05, 06)

1. För handskyddet (05/1) mot bygelhandtaget (05/A) så att kedjebromsen lossar.

2. Vrid fästmuttern (05/2) motsols och tag av till-sammans med käpan (05/3).

3. Sätt på styrskenan (06/1) på styrbulten (06/2) och skjut den så långt bakåt att sågkedjan kan monteras.

11.2 Montera sågkedjan (05, 06)

1. Lägg sågkedjan på kedjekugghjulet (06/3) och i spåret på styrskenan (06/1).
2. För sågkedjan runt noshjulet på styrskenan. Sågkedjan ska hänga ner lite på undersidan av styrskenan.
3. Sätt på kåpan (05/3) och dra åt fästmuttern (05/2) lätt.

11.3 Spänna sågkedjan (05, 07)

i ANMÄRKNING Sågkedjan är rätt spänd när:

■ den ligger an mot undersidan av styrskenan och kan dras runt för hand och
■ kan lyftas 3 - 4 mm i mitten på styrskenan

1. Kontrollera att sågkedjan sitter ordentligt på kedjekugghjulet och ligger i styrskenan.

2. Vrid på ratten (05/4) på kåpan (05/3) så att det båda trekanterna hamnar mitt emot varandra (05/B).

3. Sätt på kåpan (07/1) och dra åt fästmuttern (07/2) lätt. Dra lätt åt fästmuttern eller dra åt ett varv.

4. Vrid ratten (07/3) medurs tills dess att såg- kedjan har rätt spänning enligt beskrivningen ovan.

5. Vrid fästmuttern (07/2) medurs för att fixera den.

12 START

⚠️ FARA! Livsfara och fara för svåra kroppsskador. Bristande kännedom om säkerhetsanvisningar och bruksanvisningar kan leda till svåra personskador och t.o.m. dödsfall.

Läs och beakta alla säkerhetsanvisningar och andra anvisningar i denna bruksanvisning innan kedjesågen används!

⚠️ WARNING! Fara för svåra kroppsskador. Kedjesåg med skadade komponenter kan förorsaka svåra kroppsskador.

Genomför alltid en siktkontroll före arbetet för att kontrollera att kedjesågen är komplett, samt saknar skador eller förslitna komponenter. Säkerhets- och skyddsanordningar måste vara intakta.

12.1 Ladda batteriet (02)

Det medföljande batteriet är bara delvis laddat. Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet.

i ANMÄRKNING Se de separata bruksan-visningarna för batteri och laddare för närmare information.

12.2 Sätta i batteriet (03)

1. För in (03/A) batteriet (03/1) ovanifrån i batterifacket (03/2) tills det klickar på plats.

12.3 Ta ut batteriet (03)

1. Tryck in läsknappen (03/3) på batteriet (03/1) och håll intryckt.
2. Ta ut (03/B) batteriet (03/1).

12.4 Kontrollera kedjespänning

Kontrollera kedjespänningen ofta eftersom nya sågkedjor förlänger sig.

Vid drifttemperatur förlänger sig sågkedjan och hänger lite lösare.

i ANMÄRKNING Sågkedjan är rätt spänd när:

■ den ligger an mot undersidan av styrskenan och kan dras runt för hand.
■ den kan lyftas 3 - 4 mm i mitten på styr-skenan.

⚠ OBSERVERA! Skaderisk om sågkedjan hoppar ur! En sågkedja som inte är tillräckligt spänd kan hoppa ur under arbetet och orsaka kroppsskador.

Se till att kontrollera kedjespänningen ofta. Kedjespänningen är otillräcklig om drivlänkarna går utanför spåret på undersidan av styrskena.
Spänn sågkedjan på korrekt sätt så snart kedjespänningen är otillräcklig.

12.5 Kontrollera kedjebromsens funktion

Kedjesågen har en manuell kedjebroms som utlöses via handskyddet vid t.ex. kast (kickback). När kedjebromsen utlöses stannar sågkedjan omedelbart och motorn stängs av.

! FARA! Livsfara vid försumlig hantering!

Oförutsebara rörelser hos kedjesågen kan orsaka svåra kroppsskador och även dödsfall.

Arbeta koncentrerat och säkerhetsmedvetet med kedjesågen.
- Tryck inte på någon brytare när du släpper kedjebromsen.

! WARNING! Livsfara och fara för svåra

kroppsskador föreligger om kedjebromsen är defekt. Om kedjebromsen är defekt kan löpande sågkedja t.ex. ett kast (kickback) orsaka svåra kroppsskador och även dödsfall.

■ Testa alltid kedjebromsen före arbetets början.
- Starta aldrig kedjesågen om kedjebromsen är defekt. Lämna istället kedjesågen till serviceverkstad för kontroll.

12.6 Funktionstest av kedjebromsen med frånkopplad motor (08)

1. Ta ut batteriet ur redskapet, se kapitlet se Kapitel 12.3 "Ta ut batteriet (03)", sida 199.
2. Dra (08/A) handskyddet (08/1) mot bygel-handtaget (08/2) för att lossa på kedjebromsen. Sågkedjan kan dras runt med handen.
3. För på aktivera kedjebromsen för du handskyddet (08/1) framåt (08/B). Sågkedjan ska inte gå att dra runt.

12.7 Funktionstest av kedjebromsen med tillkopplad motor (08)

i ANMÄRKNING Lossa kedjebromsen innan du startar kedjesågen.

1. Håll kedjesågen säkert i bygelhandtaget och bakre handtaget.
2. Lossa kedjebromsen.
3. Starta motorn.
4. Pressa handskyddet (08/1) framåt (08/B). Sågkedja och motor måste stanna omgående.

12.8 Fylla på sågkedjeolja (09)

OBS! Fara för skador på kedjesågen. Det kan bli svåra skador på kedjesågen om den används med för lite sågkedjeolja i tanken eller om denna olja är intorkad. Intorkad/inkletad sågkedjeolja kan leda till skador på oljeförande komponenter eller oljepumpen. Sådana skador kan också uppstå om den olja som används är uttjänt.

Användning av gammal olja är inte bra för miljön!

■ Fyll på tanken med sågkedjeolja före arbetet.
■ Använd aldrig gammal olja!
- Byt senast vid batteriebyte ut sågkedjeoljan i tanken.

Genom det automatiska smörjningssystemet förses sågkedjan och styrskenan kontinuerligt med olja under drift. Sågkedjeoljan skyddar mot korrosion och förtida slitage. För att sågkedjan ska smörjas på ett tillfredsställande sätt måste det alltid finnas tillräckligt med sågkedjeolja i tanken.

Använd till smörjning av sågkedjan och styr- skenan enbart miljövänlig biologiskt nedbrytbar sågkedjeolja av hög kvalitet samt transportera och lagra den i godkända och märkta behållare. Kontrollera oljenivån före arbetets början och vid varje batteribyte och fyll på med sågkedjeolja vid behov:

1. Kontrollera oljenivån i tanken genom siktglaset (09/1). Det måste alltid finnas en synlig oljenivå. Minimal och maximal oljenivå får aldrig under- resp. överskridas.

2. Fyll vid behov på mer sågkedjeolja genom påfyllningsöppningen (09/2).

13 ANVÄNDNING

! FARA! Livsfara och fara för svåra

kroppsskador. Bristande kännedom om säkerhetsanvisningar och bruksanvisningar kan leda till svåra personskador och t.o.m. dödsfall.

Läs och beakta alla säkerhetsanvisningar och andra anvisningar i denna bruksanvisning innan kedjesågen används!
■ Beakta landsspecifika bestämmelser när det gäller drifttider.
■ Ta tag i det bakre handtaget med den högra handen och bygelhandtaget med den vänstra handen och håll i stadigt grepp.
Håll i handtagen så länge som motorn är igång.
■ Använd inte kedjesågen om du:

är trött

inte mår bra
är påverkad av alkohol, mediciner eller droger

13.1 Fastställa batteriets laddningsstatus (04)

På framsidan av batteriet finns ett manöverfält med en tryckknapp (04/1) och LED laddningsstatusvisningar (04/2 till 04/5).

1. Tryck på tryckknappen (04/1). Laddningsstatusvisningarna lyser beroende på batteriets laddningsstatus.

2. Läs av laddningsstatusen.

Lysande LED:er	Batteriets laddningsstatus
Grön (04/2) Batteriet är fulladdat.
Grön (04/3) och (04/4)	Batteriet är laddat till mer än 50 %.
Grön (04/4) Batteriet är laddat till mindre än 50 %.
Röd (04/5) Batteriet är helt urladdat eller så har batteriet överhettats/underkylts.

13.2 Kontrollera sågkedjeoljan

Tillvägagångssätt se Kapitel 12.8 "Fylla på sågkedjeolja (09)", sida 200.

OBS! Fara för skador på kedjesågen. Det kan bli svåra skador på kedjesågen om den används med för lite sågkedjeolja i tanken eller om denna olja är intorkad. Intorkad/inkletad sågkedjeolja kan leda till skador på oljeförande komponenter eller oljepumpen. Sådana skador kan också uppstå om den olja som används är uttjänt. Användning av gammal olja är inte bra för miljön!

• Kontrollera före arbetets början alltid att det finns tillräckligt med sågkedjeolja i tanken.
  ■ Fyll vid behov på med sågkedjeolja.
  ■ Använd aldrig gammal olja!

13.3 Testa kedjebromsen

Tillvägagångssätt se Kapitel 12.5 "Kontrollera kedjebromsens funktion", sida 199.

⚠️ WARNING! Livsfara och fara för svåra kroppsskador föreligger om kedjebromsen är defekt. Om kedjebromsen är defekt kan löpande sågkedja t.ex. ett kast (kickback) orsaka svåra kroppsskador och även dödsfall.

■ Testa alltid kedjebromsen före arbetets början.
- Starta aldrig kedjesågen om kedjebromsen är defekt. Lämna istället kedjesågen till serviceverkstad för kontroll.

13.4 Starta/stänga av motorn

⚠ OBSERVERA! Fara för hörselskador! Under drift avger kedjesågen ett kraftigt buller som kan orsaka hörselskador.

Bär därför alltid hörselskydd under arbete med kedjesågen.

i ANMÄRKNING Lossa kedjebromsen innan du startar kedjesågen.

Starta motorn:

1. Lossa kedjebromsen.
2. Tryck på spärrknappen (01/8) med tummen och håll den intryckt.
3. Tryck på gasreglaget (01/7) och håll det in-tryckt.
4. Släpp spärrknappen (01/8). Du behöver inte hålla inne spärrknappen efter att kedjesågen har startat. Spärrknappen är till för att förhindra att du startar kedjesågen av misstag.

Stänga av motorn:

1. Släpp gasreglaget (01/7).

14 ARBETSBETEENDE OCH ARBETSTEKNIK

i ANMÄRKNING Kurser i hantering av kedjesågar och i trädfällning erbjuds regelbundet av lant- och skogsbruksorganisationer.

⚠️ FARA! Fara för livshotande skador föreligger vid otillräckliga fackkunskaper! Otillräckliga fackkunskaper kan leda till allvarliga skador eller dödsfall!

Endast utbildade och erfarna personer får fälla träd och genomföra kvistning.

⚠️ FARA! Livsfara vid splittrat trä! Medföljande träbitar kan leda till allvarliga skador eller dödsfall!

■ Ta bort lösa träbitar och splitter från träd som ska sågas.

14.1 Fälla träd

Innan du kan påbörjar fällningsarbetet måste följande åtgärder genomföras.

Se till att inga andra personer, djur eller föremål befinner i riskområdet.
Säkerhetsavståndet mellan andra arbetsplatser eller föremål måste uppgå till minst 2½ trädlängder.
- Beakta också luftledningar och annans egendom. Meddela eventuellt kraftbolag eller ägare.

Bedöm trädets fallriktning. Avgörande för trädets fallriktning är:

trädets naturliga lutning
trädets höjd
ensidig grenbildning
plant eller sluttande underlag
■ asymmetrisk växt, trädskador
■ vindriktning och vindstyrka
snötyngd

Arbeta alltid ovanför det träd som ska fällas vid lutande underlag.

Se till att det inte finns några hinder i den i förväg fastlagda reträttvägen. Reträttvägen ska ligga ca 45° snett bakåt från fallriktningen (17).

Stammen måste vara fri från annan växtlighet, grenar och främmande föremål (t.ex. smuts, stenar, lös bark, spikar, klämmor, trådar osv.).

För att fälla ett träd ska två riktskär och ett fällskär sättas.

1. Vid fäll- och kapningssnitt sätt fast fastgöringsklon på ett säkert sätt i det träd som ska sågas.

2. Sätt riktskäret (18/C) först vågrätt och sedan snett uppifrån i en vinkel på minst 45°. På så sätt förhindrar du att kedjesågen fastnar vid det andra riktskäret. Riktskäret görs så nära marken som möjligt och i den önskade fall-riktningen (18/E). Skårdjupet ska vara ca 1/4 av stammens diameter.

3. Sätt fällskäret (18/D) mittemot riktskäret exakt vägrätt. Fällskäret ska göras ca 3–5 cm över det vägräta riktskäret.

4. Såga fällskäret (18/D) så djupt att det finns en brytmån (18/F) på minst 1/10 av stammens diameter mellan riktskäret (18/C) och fällskäret (18/D). Denna brytmån förhindrar att trädet vrider och faller i fel riktning. När fällskäret (18/D) närmar sig brytmånen (18/F) ska trädet börja falla.

Om trädet börjar falla under sågningsarbetet:

Skulle trädet falla i fel riktning eller luta sig tillbaka och klämma fast kedjesågen ska fällskäret avbrytas. Använd en kil för att öppna snittet och få trädet att falla i den önskade fallriktningen.
■ Ta ut kedjesågen ur snittet, stäng av och lägg ned den.
Gå i reträttområdet.
- Akta dig för nedfallande grenar och kvistar.

1. Om trädet inte faller, sätt i en kil i fällskäret för att få den att falla kontrollerat.

2. När du har avslutat sågningsarbetet ta av hörselskyddet för att kunna höra signaler eller varningsrop.

H ANMÄRKNING Du får endast använda kilar av trä, plast eller aluminium.

⚠️ FARA! Livsfara föreligger vid fallande träd! Om reträttväg saknas kan det leda till allvarliga skador eller dödsfall!

Påbörja först fällningsarbetet när en hinderfri reträttväg finns från det träd som ska fällas.

⚠️ FARA! Livsfara vid träd som faller okontrollerat! Träd som faller okontrollerat kan förorsaka allvarliga skador eller dödsfall!

För att garantera att trädet faller kontrollerat lämna en brytmån mellan riktskäret och fallskäret som är ca 1/10 av stammens diameter.
Genomför inga fällningsarbeten när det blåser.

14.2 Kvistning

Beakta följande punkter under arbetet:

■ Stöd kedjesågen mot stammen under arbetet.
Lämna till att börja med större nedåtriktade grenar som stöder trädet mot marken (19).

■ Kapa mindre grenar med ett snitt.
- Var försiktig med spända grenar och såga dessa underifrån och upp för att förhindra att kedjesågen fastnar (19).
Såga inte fritt hängande grenar underifrån.
■ Insticks-, längs-, och hjärtsnitt får bara utföras av utbildade eller erfarna personer (18).

14.3 Kapning av fällda träd

Beakta följande punkter under arbetet:

Arbeta alltid ovanför trädstammen i sluttningar eftersom stammen kan komma i rullning (19).
Förflytta kedjesågen så att inga kroppsdelar befinner sig i sågkedjans förlängda svängområde.
Sätt an fastgöringsklon alldeles bredvid snittkanten och vrid kedjesågen runt denna punkt. Utöva inget tryck i slutet av snittet.
Se till att inte sågkedjan kommer i kontakt med marken.
När snittet är klart vänta tills sågkedjan har stannat innan du tar bort kedjesågen.
■ Stäng alltid av kedjesågens motor innan du går till nästa träd.

Hela stammens längd ligger jämsmed marken:

Såga igenom stammen ovanifrån utan att komma i kontakt med marken (20).

Stammen ligger med ena änden uppåt:

För att förhindra att kedjesågen fastnar och splittrar träet såga först 1/3 av stammens diameter underifrån, sedan resten ovanifrån ned till det undre snittet (10).

Om stammen vilar på båda ändarna:

För att förhindra att kedjesågen fastnar och splittrar träet såga först 1/3 av stammens diameter ovanifrån och sedan resten underifrån upp till det övre snittet (11).

⚠️ FARA! Livsfara vid kast (kickback)! Vid kast (kickback) kan redskapet ge användaren livshotande skador.

Vidta ovillkorligen nedanstående åtgärder för att undvika kast!

14.4 Kapa sågad trävara (12)

Beakta följande punkter under arbetet:

Använd säkra underlag (sågbock, kilar, balkar).
Se till att du står stabilt och har en jämn fördelning av kroppsvikten.

■ Se till att inte runda stockar kan rulla.
Påbörja alltid snittet med redan löpande sågkedja. Starta aldrig kedjesågen när sågkedjan ligger an mot träet.
Håll inte fast träet med foten eller låt någon annan person hålla fast det.

15 UNDERHÅLL OCH SKÖTSEL

⚠️ WARNING! Risk för skärskador. Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.

■ Stäng alltid av maskinen före underhåll, skötsel och rengöring. Ta ut batteriet.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring.

Kedjesågen uppfyller alla gällande säkerhetsnormer. Reparationer får bara genomföras av kvalificerad personal och endast originalreservdelar får användas.

• Kontrollera slitaget efter varje användning och byt vid behov ut skadade komponenter.
  Utsätt inte redskapet för väta eller fukt. Torka av plastdelar med trasa men använd vare sig rengörings- eller lösningsmedel.
  ■ Rensa kylluftsintagen om de är igensatta.
  Spruta aldrig vatten på kedjesågen och använd inte högtryckstvätt.
  ■ Använd endast reservdelar som har specificerats av tillverkaren.

15.1 Slipa sågkedjan (13)

⚠️ FARA! Livsfara vid kast (kickback)! En felaktigt slipad sågkedja ökar risken för bakslag och därmed faran för dödliga skador.

Slipa sågkedjan korrekt för att minska risken för bakslag.

⚠ OBSERVERA! Fara för skador pga sågkedjan! Skarpa kanter på sågkedjan kan ge upphov till skärsår även under monteringen.

Bär alltid skyddshandskar vid slipning av sågkedjan.

OBS! Felaktig slipning kan leda till maskinskador! Ojämna sågtänder gör att kedjan löper ojämnt och kan leda till kedjebrott! Efter slipningen måste alla sågtänder vara lika långa och breda.

■ Slipa sågkedjan på ett korrekt sätt!

HANMÄRKNING För oerfarna användare rekommenderar vi att lämna in kedjesågen till ett serviceställe för slipning av sågkedjan.

Arbeta inte med slöa eller skadade sågkedjor. Konsekvenserna kan vara hög kroppslig belastning, dåliga sågresultat och högt kedjeslitage.

För att få ett optimalt sågningsresultat måste såg- kedjan slipas regelbundet.

En korrekt slipad sågkedja minskar risken för kast och förebygger omfattande slitage.

Vässning krävs när:

Sågspånen börjar likna damm.
Det krävs större kraft att såga.
■ Snittet inte är rakt.
■ Vibrationerna ökar.
Bränsleförbrukningen ökar.

Vässa kedjan:

1. Stäng av kedjesågen och ta ur batteriet.
2. Kontrollera kedjespänning och justera vid behov.
3. Använd enbart lämpliga redskap till slipning: Rund kedjefil ∅ = 4,0 mm, filguide, kedjemä- tare. Dessa redskap finns att köpa i fackhandeln.
4. De enskilda kedjelänkarna består av en såglänk (13/3), sågtand (13/1) och en begränsningsanordning (13/2).
5. För filen med lätt tryck och lodrätt (13) från insidan till utsidan av sågtand. För att hantera filen rätt kan man ta hjälp av en filguide. Det räcker med 2-3 fildrag.
6. Vid slipning måste vinkeln (13) på sågtanden och höjden på begränsningsanordningen (13/2) till eggen hållas. Se till att alla sågtänderna efter slipningen är lika långa och bre- da.
7. Vid användning av föreskrivna redskap och rätt hantering uppnås automatiskt det föreskrivna värdet på vinkeln. Värdena kan kontrolleras med en kedjemätare.
8. Runda till sist av den främre delen av begränsningsanordningen (13/2) lätt.

Slipa sågkedjan ofta och ta bort så lite material som möjligt. Efter att själv ha slipat sågkedjan 3 till 4 gånger, ska man låta en fackverkstad efterslipa den. Där efterslipas också djupbegränsaren. Byt sågkedjan när sågtändernas minimilängd på 4 mm (13) har uppnåtts.

15.2 Rengöra kedjehjul och insida

Rengör kedjesågen grundligt efter varje användning.

1. Ta ur batteriet och placera kedjesågen på ett stabilt underlag.
2. Skruva av kugghjulsskyddet.
3. Rengör insidan med en lämplig pensel.
4. Ta av sågkedjan och ta loss styrskenan.
5. Rengör spåren i skenan och oljehålet.

15.3 Justera snabbspänningsanordningen (16)

1. Ta av styrskenan (16/1).
2. Lossa på stjärnskruven (16/3) och ta av adapterplåten med spännhake (16/2) från styrskenan.
3. Vänd styrskenan i längdriktningen.
4. Sätt tillbaka adapterplåten med spännhake på styrskenan och fixera genom att dra åt stjärnskruven.
5. Montera tillbaka styrskenan se Kapitel 11.1 "Montera styrskenan (05, 06)", sida 198.

15.4 Kontrollera, vända och smörja styrskenan (14, 15)

Kontrollera styrskenan

Kontrollera regelbundet att inte styrskenan har några skador. Ta vid behov bort utskjutande ojämnheter (14).

Vändning av styrskenan

För att undvika ett ensidigt slitage ska styrskenan vändas efter varje slipning eller byte av kedjan.

1. Justera snabbspänningsanordningen på styrskenan, se Kapitel 15.3 "Justera snabbspänningsanordningen (16)", sida 204.

2. Vändning av styrskenan.

Fetta styrskenan

1. Rengör spåret i skenan (14/1) och oljehålet (14/2) grundligt.
2. Rengör grundligt smörjhålet (15/1) från båda sidorna.
3. Pressa med en lämplig fettpress in så mycket fett på båda sidorna tills fettet tränger ut på kugghjulets spetsar. Vrid samtidigt kugghju- let.

16 FELAVHJÄLPNING

⚠ OBSERVERA! Skaderisk. Vassa redskapsdelar och delar i rörelse kan orsaka kroppsskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av redskapet!
■ Stäng av redskapet och ta ur batteriet!

i ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

Störning Orsak Åtgärd
Motorn går inte. Ingen batterispänning. Låt en elektriker kontrollera strömförsörjningen.
Styrskena och sågkedja blir för varma. Rökutveckling.	Sågkedjan är för hårt spänd. Minska på kedjespänningen.
	Oljetanken är tom. Fyll på sågkedjeolja.Kontrollera att inte oljetanken är ska-dad
	Oljehålet och/eller spåret i styrskenan är smutsigt.	Rengör oljehålet och spåret i styr-skenan.
Motorn går men sågkedjan lö-per inte runt.	Sågkedjan är för hårt spänd. Minska på kedjespänningen.
	Maskinfel Kontakta AL-KO:s servicecenter.
Trädamm kommer ut istället för sågspån. Kedjesågen måste tryckas genom virket.	Sågkedjan är slö. Slipa sågkedjan eller kontakta AL-KO:s servicecenter.
Redskapet vibrerar ovanligt mycket.	Maskinfel Kontakta AL-KO:s servicecenter.

17 FÖRE TRANSPORT

⚠️ WARNING! Livsfara och fara för svåra kroppsskador. Transport av kedjesågen med löpande sågkedja kan leda till mycket svåra kroppsskador som även kan vara livshotande.

Bär och transportera aldrig kedjesågen med löpande sågkedja.
- Vidta angivna åtgärder före transport.

Vidta följande åtgärder före transport:

1. Stäng av kedjesågen och ta ur batteriet.
2. Sätt på kedjeskyddet.
3. Bär alltid kedjesågen i bygelhandtaget. Styrskena och sågkedja ska peka bakåt.
4. I fordon: Säkra kedjesågen så att den inte välter och skadas och så att kedjeolja inte rinner ut.

18 FÖRVARING

Rengör kedjesågen grundligt efter varje användning. Förvara redskapet i ett torrt, låsbart utrymme utom räckhåll för barn.

Vid uppehåll som varar mer än 30 dagar ska följande arbeten genomföras:

Stäng av kedjesågen och ta ur batteriet.
■ Töm tanken på sågkedjeolja.
■ Ta av sågkedja och styrskena, rengör och spraya med rostskyddsolja.
■ Rengör kedjesågen grundligt och förvara den i ett torrt utrymme.

OBS! Fara för maskinskada. Intorkad sågkedjeolja kan under längre lagring av utrustningen orsaka skador på oljeförande komponenter och på oljepumpen.

Häll ur sågkedjeoljan om kedjesågen inte ska användas under en längre tid.

19 ÅTERVINNING

Information om tyska el- och elektroniklagen (ElektroG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
■ Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!

Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.

Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

Information om tyska batteriförordningen (BattG)

- Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.

Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.

Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

■ Hg: Batteriet innehåller mer än 0,0005 % kvicksilver
Cd: Batteriet innehåller mer än 0,002 % kadmium
Pb: Batteriet innehåller mer än 0,004 % bly Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
■ inköpsställen för batterier
inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)

Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

20 TEKNISKA SPECIFIKATIONER

Typ CS 4030
Art. nr. 113616
Hastighet vid tomgång 17 m/s
Hastighet under arbete 16 m/s ± 0,7 m/s
Styrskenans längd ca 350 mm
Användbar såglängd 265 mm
Sågkedja 91P045X
Drivlänkstjocklek 1,27 mm
Delning kedjehjul 3/8 tum
Kedjebroms ja (elektrisk, PCB och bromsstång)
Kedjans eftergångstid (DIN EN 60745-2-13 – 19.107.1) max. 0,15 sek
Kedjans eftergångstid (DIN EN 60745-2-13 – 19.113) max. 2 sek
Aktivering av kedjan dubbel
Kedjeoljetankens kapacitet 180 ml
Vikt med styrskena och sågkedja	4,45 kg
Vikt utan styrskena och sågkedja	3,9 kg
Överbelastningsskydd	Nej
Ljudnivå LwA (DIN EN ISO 3744)	101 dB(A)
Ljudtrycksnivå LpA (DIN EN ISO 3744)	91,5 dB(A), K = ± 3 dB(A)
Vibrationsvärde (DIN EN 28662-1)	3,159 m/s2 – 3,193 m/s2 K = ± 1,5 m/s2

Batteri	B150 Li/B200 Li
Nominell spänning	36 V (40 V max.)
Nominell kapacitet	4 Ah/5 Ah
Laddningstid	ca 90 min/ca 120 min

Laddare	C130 Li
Nätspänning	100 V–240 V (AC)
Nätfrekvens	50/60 Hz
Utgångsspänning	42 V (DC)
Användningstemperatur	+5 °C–+40 °C

21 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar, kontakta närmaste AL-KO servicecenter.

Kontaktinformation finns på internet:

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäll- lande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.
