HASZNÁLATI ÚTMUTATÓ NZ64B7799FK SAMSUNG

• (opłata według taryfy operatora) http://www.samsung.com/pl/ support/ ROMANIA 0800872678 - Apel gratuit *8000 - Apel tarifat în reţea Program Call Center Luni - Vineri: 9 AM - 6 PM www.samsung.com/ro/support SERBIA 011 321 6899 www.samsung.com/rs/support SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support LITHUANIA 8-800-77777 www.samsung.com/lt/support LATVIA 8000-7267 www.samsung.com/lv/support ESTONIA 800-7267 www.samsung.com/ee/support SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si/support KOSOVO 038 40 30 90 www.samsung.com/support PYETJE OSE KOMENTE?Indukciós főzőlap Használati útmutató NZ64B7799**2 Magyar Tartalom Tartalom Működtetés 18 A készülék bekapcsolása 18 A készülék kikapcsolása 18 A főzőfelület és a teljesítményszint kiválasztása 18 Max. teljesítménynövelés 19 A Flex zóna használata (csak a modellekhez alkalmazott Flex zóna esetén) 20 Flex Plus funkciók 20 Melegen tartás 21 Időzítő 21 Szünet/Folytatás 22 Gyorsleállás 22 Gyermekzár 22 Nyelvi beállítás 23 Maximális teljesítménykorlát 23 Hang be-/kikapcsolása 23 Assist Sensor csatlakoztatása 23 Az Assist Cook funkcióinak használata 24 Az Easy Setup mobilalkalmazás csatlakoztatása 24 WIFI-kapcsolat létesítés/megszakítás beállításai 25 Páraelszívó vezérlése 25 A készülék karbantartása 26 Főzőlap 26 Enyhe szennyeződések 26 Makacs szennyeződések 26 Különösen makacs szennyeződés 27 A főzőlap kerete (nem tartozék, külön vásárolható meg) 27 A készülék meghibásodásának megelőzése 27 Hibakeresés és javítás 28 Hibakeresés 28 Szerviz 30 Tartalom Az útmutató használata 3 A felhasználói útmutatóban az alábbi szimbólumokat használjuk: 3 Modell neve és sorozatszáma 3 Biztonsági előírások 3 A csomagolóanyag ártalmatlanítása 7 A használt készülék megfelelő ártalmatlanítása 7 A termék megfelelő ártalmatlanítása (WEEE – elektromos és elektronikus berendezések hulladékai) 7 A főzőlap beépítése 8 Biztonsági előírások a szerelő számára 8 Szükséges eszközök 8 Csatlakoztatás az elektromos hálózathoz 8 Felszerelés a munkalapra 9 Alkatrészek 11 Tudnivalók az első használat előtt 11 Főzőfelületek 11 Kezelőpanel 12 Indukciós fűtés 12 Biztonsági kikapcsolás 13 Maradékhőjelző 13 A hőmérséklet érzékelése 13 Főzőedény 14 Az érintőgombok használata 17 Működés közben hallható hangok 17 Első tisztítás 17Magyar 3 Az útmutató használata Az útmutató használata Kérjük, hogy a készülék használatbavétele előtt szánjon rá néhány percet, és tanulmányozza át ezt az útmutatót, különös tekintettel a következő fejezetben található biztonsági előírásokra. Őrizze meg az útmutatót, hogy a későbbiekben referenciaként használhassa. Ha a készüléket átadja másnak, feltétlenül mellékelje hozzá az útmutatót is az új tulajdonos számára. A felhasználói útmutatóban az alábbi szimbólumokat használjuk: FIGYELEM! Olyan veszély vagy nem biztonságos üzemeltetés, amely súlyos személyi sérülést vagy halált okozhat. VIGYÁZAT! Olyan veszély vagy nem biztonságos üzemeltetés, amely kisebb személyi sérülést vagy anyagi kárt okozhat. VIGYÁZAT! A főzőlap használata közben előforduló tűz- és robbanásveszély, áramütés vagy személyi sérülés elkerülése érdekében tartsa be ezeket a biztonsági előírásokat. MEGJEGYZÉS Hasznos tippek, javaslatok vagy információk, amelyek segítséget nyújtanak a felhasználóknak a termék használatához. Modell neve és sorozatszáma A modell neve és sorozatszáma a főzőlap alján található. Későbbi használat céljából írja le ezeket az adatokat, vagy csatolja a (termék tetején található) kiegészítő termékcímkét az aktuális oldalhoz. Modell neve Sorozatszám Biztonsági előírások A készülék biztonsági szempontból megfelel az elfogadott műszaki és biztonsági szabványoknak. A készülék gyártójaként azonban úgy gondoljuk, hogy a mi felelősségünk megismertetni Önnek az alábbi biztonsági előírásokat. FIGYELEM! A készüléket nem használhatja olyan személy (ide értve a gyerekeket is), aki korlátozott zikai, érzékszervi vagy szellemi képességekkel rendelkezik, illetve aki nem rendelkezik a megfelelő tapasztalattal és jártassággal, kivéve, ha a biztonságáért felelős személy felügyeletet biztosít a számára, és elmagyarázza neki a készülék használatát. Ügyeljen arra, hogy gyermekek ne játszhassanak a készülékkel. A készüléket 8 éves vagy idősebb gyermekek, illetve korlátozott zikai, érzékszervi vagy szellemi képességekkel rendelkező, továbbá megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett vagy olyan eligazítás után használhatják, amely magában foglalja a készülék biztonságos használatának módját és a lehetséges kockázatok tudatosítását. Gyermekek nem játszhatnak a készülékkel. A tisztítást és a felhasználói karbantartást gyermekek nem végezhetik felügyelet nélkül. A leválasztásra szolgáló eszközöket a kiépített vezetékekbe kell beiktatni a kábelezési előírásokat szem előtt tartva.4 Magyar Biztonsági előírások Biztonsági előírások A készülék nem üzemeltethető külső időzítő vagy különálló távirányító rendszer segítségével. VIGYÁZAT! A főzési folyamatot felügyelni kell. A rövid ideig tartó főzési folyamatot folyamatosan felügyelje. A túlmelegedés elkerülése érdekében a készülék nem építhető be díszajtó mögé. FIGYELEM! A készülék és annak hozzáférhető részei használat közben forróak lehetnek. Ezért ügyeljen arra, hogy ne érjen a fűtőelemekhez. 8 év alatti gyermekek folyamatos felügyelet nélkül ne tartózkodjanak a főzőlap közelében. FIGYELEM! A főzőlapon felügyelet nélkül hagyott forró zsír vagy olaj veszélyes lehet, és tüzet okozhat. SOHA ne próbálja vízzel eloltani a tüzet! Ehelyett kapcsolja ki a készüléket, és takarja le a lángokat például egy fedővel vagy egy tűzoltó takaróval. FIGYELEM! Tűzveszély! Ne tároljon semmit a főzőfelületeken. FIGYELEM! Kizárólag a főzőlap gyártójától származó, a gyártó által a használati utasításban megfelelőnek minősített vagy a készülékhez mellékelt főzőlapvédőt használjon. A nem megfelelő védőelemek használata balesethez vezethet. A felületek hajlamosak felmelegedni a használat során. Lehetővé kell tenni a készülék beépítés utáni leválasztását az áramforrásról. A leválasztás érdekében hozzáférhetővé kell tenni a dugaszt, vagy kapcsolót kell beiktatni a kiépített vezetékbe a kábelezési előírásokat szem előtt tartva. Ha a tápkábel megsérül, a balesetek megelőzése érdekében csak a gyártó vagy annak szervizképviselete, illetve megfelelő szakképzettséggel rendelkező személy cserélheti ki. A kábelek javítását nem szabad ragasztóval vagy ragasztószalaggal elvégezni, mert azok nem tekinthetők megbízható javítási módnak. FIGYELEM! Ha a készülék felülete megrepedt, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket. A használat során a készülék felforrósodik. Ezért ügyeljen arra, hogy ne érjen a főzőlap belsejében található fűtőelemekhez. FIGYELEM! A hozzáférhető részek használat közben forróak lehetnek! A kisgyermekeket tartsa távol a készüléktől! Gőztisztítóval nem tisztítható. Ne helyezzen fémtárgyakat – például kést, villát, kanalat, merőkanalat – a főzőlap felületére, mert felforrósodhatnak. Használat után kapcsolja ki a főzőlapot a kapcsolójával, ne bízza a kikapcsolását az edényérzékelőre.Magyar 5 Biztonsági előírások VIGYÁZAT! Győződjön meg arról, hogy a készülék megfelelően lett beépítve, és a földelését képzett szakember végezte. A készülék szervizelését csak képzett szakember végezheti. A nem megfelelően képzett személy által végzett javítás személyi sérüléshez vagy a készülék komoly meghibásodásához vezethet. Ha a készülék javításra szorul, forduljon a helyi szervizközponthoz. Ha nem a fenti utasítások szerint jár el, személyi és anyagi kár keletkezhet, és hatályát vesztheti a jótállás. A szintben beépített készülékek csak a vonatkozó előírásoknak megfelelő konyhaszekrénybe vagy munkalapba beépítve használhatóak. Ez az elektromos berendezésekre vonatkozó alapvető érintésvédelmi előírásoknak való megfelelést is biztosítja. Ha a készülék meghibásodik, eltörik, megreped vagy hasadás keletkezik rajta, tegye a következőket:

• kapcsolja ki az összes főzőfelületet,

• áramtalanítsa a főzőlapot, és

• forduljon a helyi szervizközponthoz. Ha a főzőlap megreped, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket. Ne használja a főzőlapot, amíg az üveglapot ki nem cserélik. A készüléket 8 éves vagy idősebb gyermekek, illetve korlátozott zikai, érzékszervi vagy szellemi képességekkel rendelkező, továbbá megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett vagy olyan eligazítás után használhatják, amely magában foglalja a készülék biztonságos használatának módját és a lehetséges kockázatok tudatosítását. Gyermekek nem játszhatnak a készülékkel. Tisztítást és felhasználói szintű karbantartást gyermekek nem végezhetnek, csak ha 8 évnél idősebbek, és valaki felügyeli a tevékenységüket. A készüléket és annak vezetékeit tartsa távol a 8 évesnél atalabb gyermekektől.6 Magyar Biztonsági előírások Biztonsági előírások Tartsa mindig tisztán és szárazon a kezelőpaneleket. Ne tegyen gyúlékony anyagot a főzőlapra, mert az tüzet okozhat. A készülék használata során legyen óvatos, különben égési sérüléseket szerezhet. Az elektromos készülékek vezetékei nem érhetnek hozzá a főzőlap forró felületéhez vagy a forró edényekhez. Ne próbáljon ruhát szárítani a főzőlapon. Szívritmus-szabályozót vagy aktív szívimplantátumot használó személyek tartsák a felsőtestüket legalább 30 cm távolságra a működő indukciós főzőfelületektől. Ha bármilyen kétsége merülne fel, forduljon orvosához vagy a készülék gyártójához. (Csak indukciós főzőlap esetén.) Ne próbálja saját maga megjavítani, szétszerelni vagy átalakítani a készüléket. Tisztítás előtt mindig kapcsolja ki a készüléket. A főzőlap tisztításakor tartsa be a használati útmutató tisztításra és karbantartásra vonatkozó előírásait. Tartsa távol a háziállatokat a készüléktől, mert ráléphetnek annak kezelőgombjaira, ami a készülék meghibásodásához vezethet. A főzőlapon ne melegítsen alufóliát, alufóliába csomagolt termékeket vagy alumíniumedénybe csomagolt fagyasztott ételt. Az edény alja és a főzőlap közé került folyadék gőznyomást okozhat. Emiatt az edény elemelkedhet a főzőlapról. Mindig győződjön meg arról, hogy a főzőlap és az edény alja is száraz. Főzéskor a főzőfelületek felforrósodnak. A kisgyermekeket mindig tartsa távol a készüléktől. A csomagolóanyagokat tartsa gyermekektől távol, mert a csomagolóanyagok veszélyesek lehetnek a gyermekek számára. A készülék csak otthoni célú normál főzésre és olajban sütésre használható. A készülék nem kereskedelmi célú vagy ipari használatra készült. Soha se használja a főzőlapot helyiségek fűtésére. Ha a főzőlap közelében található csatlakozókhoz csatlakoztat elektromos készülékeket, legyen óvatos. Ügyeljen arra, hogy a vezetékek ne érjenek a főzőlaphoz. A túlmelegített zsír és olaj könnyen tüzet foghat. Ha zsírban vagy olajban sült ételt, például sült krumplit készít, soha ne hagyja őrizetlenül a főzőlapot. Használat után kapcsolja ki a főzőfelületeket.Magyar 7 Biztonsági előírások A termék megfelelő ártalmatlanítása (WEEE – elektromos és elektronikus berendezések hulladékai) (A szelektív gyűjtőrendszerrel rendelkező országokra vonatkozik.) Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltő, fejhallgató, USB- kábel) nem szabad a háztartási hulladékkal együtt ártalmatlanítani. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében gondoskodjon felelősségteljesen az újrahasznosításukról. Az otthoni felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérhetnek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából. Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és elektronikus tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni. A Samsung környezetvédelmi kötelezettségvállalásaival és az előírások értelmében rá vonatkozó termékspecikus kötelezettségekkel – pl. REACH – kapcsolatos további tudnivalókért látogasson el a samsung.com/uk/ aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html weblapra. A csomagolóanyag ártalmatlanítása FIGYELEM! A készülék csomagolása teljes mértékben újrahasznosítható anyagokból készült. A kartonból és a hungarocellből készült részek megfelelő jelöléssel vannak ellátva. A csomagolóanyagokat és a használt készülékeket a biztonsági és környezetvédelmi szempontok gyelembevételével semmisítse meg. A használt készülék megfelelő ártalmatlanítása FIGYELEM! A használt készüléket az ártalmatlanítása előtt tegye működésképtelenné, hogy ne jelentsen veszélyforrást. Ehhez kérjen meg egy képzett szakembert, hogy szüntesse meg a készülék hálózati csatlakozását, és húzza ki a tápvezetéket. A készüléket tilos a háztartási hulladék közé tenni. A lomtalanítási dátumokról és a nyilvános gyűjtőhelyekről a helyi hulladékgyűjtő központ vagy az önkormányzat tud felvilágosítással szolgálni.8 Magyar A főzőlap beépítése Szükséges eszközök Ceruza Phillips-csavarhúzó Vonalzó vagy szintező Védőszemüveg Szablyafűrész Fúró Csatlakoztatás az elektromos hálózathoz A készülék hálózatra kötése előtt ellenőrizze, hogy a készülék (adattáblán feltüntetett) névleges feszültsége megegyezik-e a hálózati feszültséggel. Az adattábla a főzőlap házának alsó részén található. FIGYELEM! Mielőtt csatlakoztatná a vezetékeket a hálózathoz, áramtalanítsa a hálózatot.

• A fűtőelem feszültsége 230 V

(váltakozó feszültség). A készülék 220 V

váltakozó feszültségű hálózaton is kifogástalanul működik. A főzőlap bekötéséhez olyan eszközt kell használni, amely lehetővé teszi, hogy a készülék valamennyi pólusával lekapcsolódjon az elektromos hálózatról, és a pólusok egymástól való távolsága nyitott állapotban legalább 3 mm legyen, azaz például automatikus vezetékvédő kapcsolót, földzárlatkioldót vagy áramkör-megszakítót.

• A kábelbekötéseknek meg kell felelniük a vonatkozó előírásoknak, és a kapocspontok csavarjait erősen meg kell húzni.

• Miután a főzőlapot csatlakoztatta a hálózathoz, ellenőrizze, hogy minden főzőfelület használatra kész-e. Ehhez helyezzen egy megfelelő edényt egymás után mindegyik főzőfelületre, majd kapcsolja azt a legnagyobb fokozatra. A főzőlap beépítése FIGYELEM! Az új készülék beépítését és földelését kizárólag képzett szakember végezheti el. Kérjük, tartsa be ezt az utasítást. A jótállás nem terjed ki a helytelen beépítésből származó károsodásokra. A műszaki adatok a jelen útmutató végén találhatók. Biztonsági előírások a szerelő számára

• A készülék beépítése során olyan eszközt kell alkalmazni, amely lehetővé teszi a készülék leválasztását az elektromos hálózatról valamennyi pólusánál. A pólusok egymástól való távolsága min. 3 mm. Erre a célra megfelelő szigetelőeszközöket, például vezetékvédő megszakítóeszközöket, biztosítékokat (a csavaros biztosítékokat el kell távolítani a foglalatból), földzárlatkioldókat és védőkapcsolókat kell alkalmazni.

• Tűzvédelmi szempontból a készülék megfelel az EN 60335-2-6 szabványnak. Ez a készüléktípus beépíthető úgy, hogy az egyik oldala egy magas szekrénnyel vagy egy fallal érintkezzen.

• A beépítés során biztosítani kell az érintésvédelmet.

• Annak a konyhai egységnek, ahová a készüléket beszerelik, meg kell felelnie a DIN 68930 szabvány stabilitási előírásainak.

• A nedvesség elleni védelem érdekében a vágásfelületeket megfelelő szigetelőanyaggal szigetelni kell.

• A csempével borított munkafelületeken teljesen ki kell tölteni fugával az illesztéseket a főzőlap körül.

• A természetes vagy mesterséges kőből vagy kerámiából készült burkolatok esetében a gyors működésű rugókat megfelelő műgyantával vagy kevert ragasztóval kell a helyükön rögzíteni.

• Győződjön meg arról, hogy a munkafelület szigetelése megfelelő, és nincsenek benne hézagok. Nem szabad azonban további szilikonszigetelést felvinni, mert szervizelés esetén megnehezíti az eltávolítást.

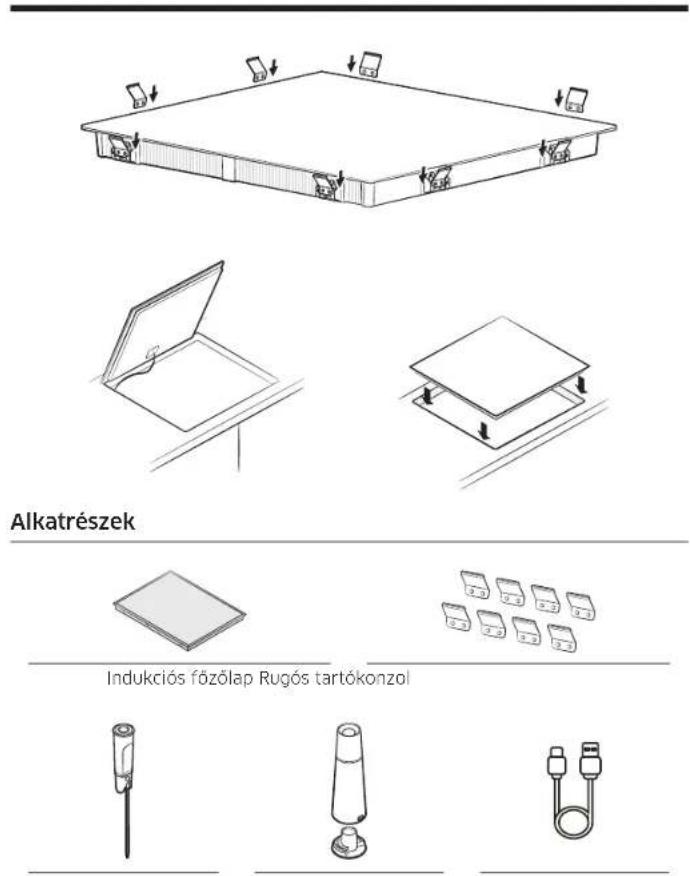

• Az eltávolításhoz alulról felfelé kell megnyomni a főzőlapot.

• A főzőlap alá be lehet szerelni egy lemezt.

• A fedél és a készülék előlapjának a fedél által takart része közötti szellőzőnyílást tilos letakarni.Magyar 9 A főzőlap beépítése FIGYELEM! Figyeljen oda (megfelelőség) a fali aljzat és a készülék fázis- és nullaérintkezőjére (kapcsolási rajzok), különben károsodhat a készülék. A helytelen beépítés okozta károsodásokra nem vonatkozik a jótállás. FIGYELEM! Ha a tápkábel megsérül, a balesetek megelőzése érdekében csak a gyártó vagy annak szervizképviselete, illetve megfelelő szakképzettséggel rendelkező személy cserélheti ki.

04 Kék 02 Fekete 05 Szürke 03 Barna 06 Zöld-sárga

(16A): Bekötés előtt különítse el a két fázisvezetéket (L1 és L2). 01 220-240 V

06 Szürke 03 Fekete 07 Zöld-sárga 04 Barna

(16A): Bekötés előtt különítse el a vezetékeket. 01 220-240 V

05 Barna 02 Fekete 06 Szürke 03 Kék 07 Zöld-sárga 04 220-240 V

FIGYELEM! Az áramellátás helyes bekötéséhez kövesse a kapocspontok mellett található huzalozási rajzot. Felszerelés a munkalapra

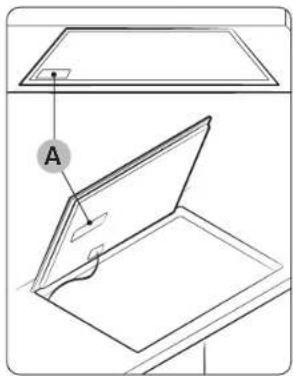

A. Sorozatszám MEGJEGYZÉS Felszerelés előtt jegyezze fel a készülék sorozatszámát, amelyet a minősítő címkén talál. Erre a számra szervizelési kérések esetén lesz szükség, és a készülék beszerelése után már nem olvasható le, mert a készülék tetején vagy alján lévő eredeti adattáblán található. MEGJEGYZÉS

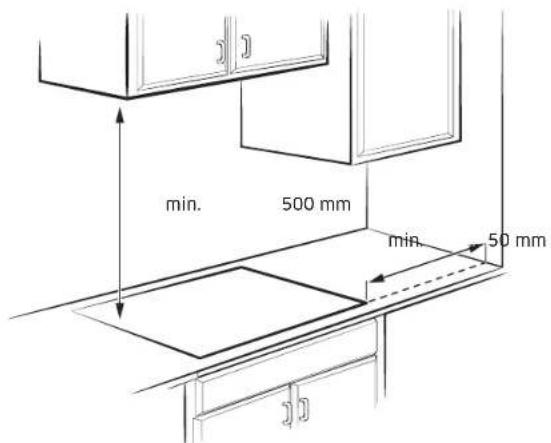

• Fordítson különös gyelmet a minimális hely- és távolságigényre.

• A főzőlap alján egy ventilátor található. Ha a főzőlap alatt egy ók található, ne használja apró tárgyak vagy papír tárolására, mert ha a ventilátor beszippantja őket, kárt tehetnek a ventilátorban, vagy zavarhatják a hűtést.10 Magyar A főzőlap beépítése A főzőlap beépítése min. min. 50 mm50 mm min.min. 500 mm 500 mm Fiók Sütő min. min. 10 mm10 mm min. min. 59 mm59 mm min. min. 15 mm15 mm min. min. 20 mm20 mm min. min. 20 mm20 mm min. min. 15 mm15 mm min. min. 10 mm10 mm min. 2 mmmin. 2 mm

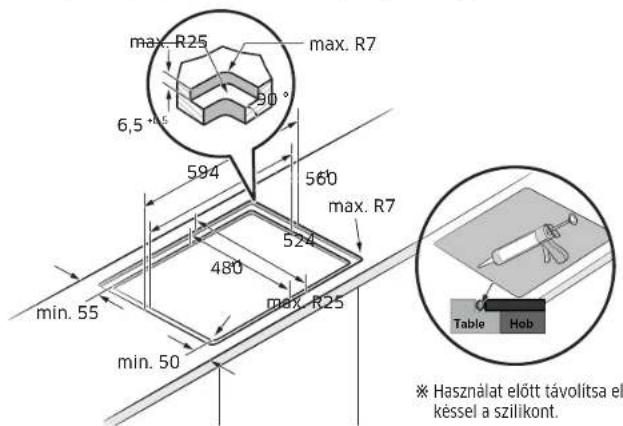

Mértékegység: mmMértékegység: mm Szintben beépített típus (csak az NZ6******FK típus építhető így be) Table Hob

max. R7max. R7 min.min. 50 50 min.min. 55 55 max. R25max. R25 90 90 °° max. R25max. R25 max. R7max. R7 6,5 6,5 +0,5+0,5 ※ ※ Használat előtt távolítsa el Használat előtt távolítsa el késsel a szilikont.késsel a szilikont.Magyar 11 Tudnivalók az első használat előtt Alkatrészek Indukciós főzőlap Rugós tartókonzol Assist Sensor Vezeték nélküli töltő USB-kábel Tudnivalók az első használat előtt Főzőfelületek

01 Indukciós főzőfelület 02 Kezelőpanel12 Magyar Tudnivalók az első használat előtt Tudnivalók az első használat előtt 09 Melegen tartás Főzés után melegen tartja az ételt.

Szünet és zárolás Alacsony fogyasztású beállításra kapcsolhatja az összes főzőfelületet. Nyomja meg 3 másodpercig a kezelőpanel zárolásához vagy zárolásának feloldásához. (Gyermekzár)

Visszaesés Csak Assist Cook Visszaléphet vagy kiléphet. Indukciós fűtés

A. Indukciós tekercs B. Indukált áram C. Elektromos áramkörök

• Az indukciós főzés alapelve: Ha edényt helyez a főzőfelületre, és bekapcsolja azt, az indukciós főzőlap elektromos áramkörei „indukált áramot” fejlesztenek az edény alján, ami azonnal növeli az edény hőmérsékletét.

• Gyorsabb főzés és sütés: Mivel nem az üveg, hanem közvetlenül az edény melegszik, az egyéb rendszerekhez képest magasabb a hatékonyság, mert nincs hőveszteség. Az elnyelt energia legnagyobb része hővé alakul át. Kezelőpanel

01 Ki/Be A főzőlap bekapcsolására és kikapcsolására szolgál.

’Flex zóna A Flex zóna kiválasztására szolgál.

Főzőfelület A főzőfelület kiválasztására szolgál. 04 Kijelző Itt láthatók a hőmérséklet-beállítások, a maradékhő és a Wi-Fi-kapcsolat. 05 Vezérlőgomb Hőmérséklet-beállítás megadására és az idő növelésére vagy csökkentésére Assist Cook funkció használata esetén továbbléphet a menüben

Max. teljesítménynövelés A funkció bekapcsolására szolgál.

Időzítő Az időzítő be- és kikapcsolására, valamint beállítására használható.

Assist Cook Csak Assist Cook Beléphet a Assist Cook menübe vagy elvégezheti a beállításokat.Magyar 13 Tudnivalók az első használat előtt Maradékhőjelző Amikor valamelyik főzőfelületet vagy a főzőlapot kikapcsolja, a maradékhő jelenlétét egy Heat, Heat betű jelzi a megfelelő főzőfelület kijelzőjén. A maradékhő kijelzése a főzőfelület kikapcsolása után is mindaddig látható, amíg a főzőfelület le nem hűlt. A maradékhő az ételek felolvasztására vagy melegen tartására használható. FIGYELEM!

• Amíg világít a maradékhőjelző, égési sérülés következhet be.

• A tápellátás megszakítása esetén a Heat, Heat szimbólum kialszik, és a maradékhőről a továbbiakban nem lesz elérhető információ. Ettől azonban még megégetheti magát. Ennek elkerülése érdekében mindig legyen óvatos a főzőlap közelében. A hőmérséklet érzékelése Ha valamelyik főzőfelület hőmérséklete valamilyen okból túllépi a biztonságos szintet, a főzőfelület automatikusan alacsonyabb teljesítményszintre kapcsol. Ha már nem használja a főzőlapot, a hűtőventilátor tovább működik, amíg a főzőlap elektronikája le nem hűl. Az elektronika hőmérsékletétől függően a hűtőventilátor kikapcsol. Biztonsági kikapcsolás Ha a főzőfelületek valamelyikét elfelejtik kikapcsolni, vagy a teljesítményszintet hosszabb ideig nem módosítják, az adott főzőfelület automatikusan kikapcsol. A főzőfelületek a következő időtartamokat követően automatikusan kikapcsolnak. Teljesítményszint Kikapcsolás 1-3 6 óra után 4-6 5 óra után 7-9 4 óra után 10-15 1,5 óra után MEGJEGYZÉS

• Ha a főzőlap rendellenes üzemeltetés miatt túlmelegszik, megjelenik a C1 hibakód. A főzőlap pedig kikapcsol.

• Ha az edény nem megfelelő vagy túl kicsi, illetve nem helyezett edényt a főzőfelületre, a ikon jelenik meg. 1 perc elteltével a megfelelő főzőfelület kikapcsol.

• Ha egy vagy több főzőfelület a megadott idő eltelte előtt kikapcsol, lásd a „Hibakeresés” című fejezetet. A főzőfelület automatikus kikapcsolásának további okai Ha folyadék fut ki a kezelőpanelre, az összes főzőfelület automatikusan kikapcsol. Az automatikus kikapcsoló funkció olyankor is aktiválódik, ha nedves törlőkendőt tesz a kezelőpanelre. Ezekben az esetekben a folyadék vagy a nedves törlőkendő eltávolítása után a Ki/Be gomb segítségével kapcsolhatja vissza a készüléket.14 Magyar Tudnivalók az első használat előtt Tudnivalók az első használat előtt Indukciós főzőfelületen használható edények Az indukciós sütőfelület csak akkor kapcsolható be, ha mágneses aljú edényt helyez valamelyik főzőfelületre. Az alkalmasnak minősített alábbi edényeket használhatja. Anyag Megfelelőség Acél, zománcozott acél, öntöttvas Igen Rozsdamentes acél Igen (ha az edény alja vonzza a mágnest) Alumínium, réz, sárgaréz, üveg, kerámia, porcelán Nem MEGJEGYZÉS

• A gyártó feltünteti, ha az edény használható indukciós főzéshez.

• Bizonyos edények hangokat adnak ki, amikor indukciós főzőfelületeken használják őket.

• Ezek a hangok nem a főzőlap hibáját jelzik, és semmilyen módon nem befolyásolják a működését.

• Előfordulhat, hogy egyes speciális rozsdamentesacél-edények nem alkalmasak indukciós főzéshez. Ellenőrizze, hogy az edény alja vonzza-e a mágnest. Főzőedény Lapos aljú edényt használjon, amely a főzőfelület egészével érintkezik. Az edény aljának egyenletességét egy vonalzó körbeforgatásával ellenőrizheti. Mindenképpen kövesse az edény használatával kapcsolatos valamennyi ajánlást.

• Az indukciós főzéshez megfelelő anyagból készült edényt használjon.

• A jobb hőeloszlás érdekében jó minőségű, nehezebb aljú edényeket használjon. Ezzel biztosíthatja a megfelelő eredményt.

• Az edény méretét az elkészítendő étel mennyiségének megfelelően válassza ki.

• Ne hagyja az edényt kiszáradni. Ez később maradandó sérülést okozhat törés, olvadás formájában, illetve megrongálhatja a kerámia főzőlapot. (Ezt a fajta kárt nem fedezi a jótállás.)

• Ne használjon szennyezett vagy vastag zsírréteggel borított edényt. Mindig olyan edényt használjon, amelyet a főzést követően egyszerű megtisztítani. VIGYÁZAT!

• A kikapcsolásuk után úgy tűnhet, hogy már lehűltek a főzőfelületek. Az edénytől átvett maradékhő miatt azonban előfordulhat, hogy az üvegfelület még meleg. Ilyenkor továbbra is fennáll az égési sérülések veszélye.

• Ne érjen közvetlenül kézzel a meleg edényhez. Mindig használjon edényfogó kesztyűt vagy fogót, hogy megvédje kezét az égési sérülésektől.

• Ne csúsztassa át az edényt a főzőlapon. Ezzel a főzőlap maradandó sérülését okozhatja.Magyar 15 Tudnivalók az első használat előtt Egyéb indukciós főzőedények Egyes edények alja vékony, mágneses anyaggal van bevonva, hogy az indukciós főzéshez használható legyen. Ezek az edények gyenge mágneses tulajdonságokkal rendelkeznek, és előfordulhat, hogy nem működnek megfelelően. (Gyenge mágnesességről akkor beszélünk, ha a mágnes nem tapad megfelelően, vagy ha túl kicsi az adott terület, amelyhez a mágnes tapad.)

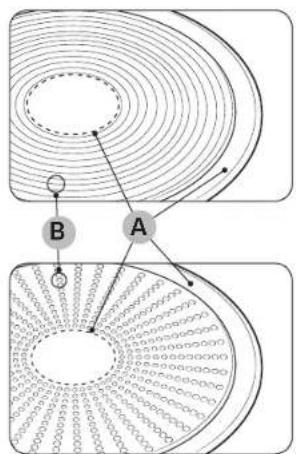

A. Olyan terület, amelyhez nem tapad a mágnes B. Olyan terület, amelyhez tapad a mágnes Bár az edényt indukciós főzőlapon való használatra tervezték, előfordulhat, hogy gyenge a melegítési teljesítmény, illetve a főzőlap időnként nem érzékeli a főzőedényt, az alján található mágneses terület méretétől és erősségétől függően. Nagyobb méretű, kisebb ferromágneses elemmel rendelkező edények használata során kizárólag a ferromágneses elem melegszik fel. Ennek következtében előfordulhat, hogy a hő nem oszlik el egyenletesen. Indukciós főzőfelületen használható edények mérete Az indukciós főzőfelületek bizonyos mértékig automatikusan alkalmazkodnak az edény aljának méretéhez. Ugyanakkor fontos, hogy az edény aljának mágneses területe elérje az adott főzőfelületnek megfelelő minimális átmérőt. A legjobb eredmények érdekében olyan edényt használjon, amelynek ferromágneses átmérője megegyezik egy sütőfelülettel. Ha a sütőfelület nem érzékeli az edényt, próbáljon ki egy nagyobb méretű sütőfelülettel. MEGJEGYZÉS A főzőedények átmérőjéről a modell főzőfelületeinek specikációjában tájékozódhat.16 Magyar Tudnivalók az első használat előtt Tudnivalók az első használat előtt Megfelelő elhelyezés Megfelelő Nem megfelelő Lapos aljú edény egyenes oldalakkal. Ívelt, eldeformálódott aljú vagy oldalú edények. Az edény mérete megfelel a főzőfelülethez ajánlott legkisebb méretnek, vagy meghaladja azt. Az edény mérete nem felel meg a főzőfelülethez ajánlott legkisebb méretnek. Az edény teljes egészében érintkezik a főzőlap felületével. Az edény érintkezik a főzőlap szélével, vagy nem érintkezik teljes egészében a felületével. Az edény egyenletesen helyezkedik el. Az edény a nehéz fogantyúk miatt felborul. Megfelelőségi teszt Egy edény akkor alkalmas indukciós főzéshez, ha az alja vonzza a mágnest, illetve ha a gyártó megfelelőként címkézte fel az edényt.

• A jó minőségű edényeket az aljukról ismerheti fel. Az edény aljának a lehető legvastagabbnak és leglaposabbnak kell lennie.

• Új edények vásárlásakor fordítson különös gyelmet az edény aljának átmérőjére. A gyártók sokszor csak az edény felső szélének átmérőjét adják meg.

• Ne használjon olyan edényt, amelynek sérült az alja, és durva élek vagy marások vannak rajta. Ha a sérült edényt áthúzza a kerámia főzőlapon, maradandó károsodást okozhat a felületén.

• Hideg állapotban a főzőedények alja általában kissé befelé hajlik (homorú). Ne használjon olyan edényt, amelynek az alja kifelé hajlik (domború).

• Ha különleges típusú edényt – például kuktát, párolóedényt vagy wokot – szeretne használni, kérjük, kövesse a gyártó utasításait.Magyar 17 Tudnivalók az első használat előtt Energiatakarékossági tippek Az alábbi tippeket követve energiát takaríthat meg.

• Mindig helyezzen edényt a főzőfelületre, mielőtt bekapcsolja az adott sütőfelületet.

• Tartsa tisztán a főzőfelületeket és az edények alját. Ellenkező esetben több energiát fog fogyasztani.

• Ha az edény rendelkezik fedővel, zárja le szorosan. Ez csökkenti az energiafogyasztást.

• A sütési idő befejezte előtt kapcsolja ki a működő sütőfelületet. A maradékhőt használva melegen tarthatja az ételt. Megfelelő elhelyezés A főzőedényt tesztelve ellenőrizheti, hogy alkalmas-e a termékkel való használatra.

1. A főzőlap bekapcsolásához nyomja meg a Ki/Be

gombot 1-2 másodpercig.

2. A gyerekzár bekapcsolásához nyomja meg a Szünet és zárolás gombot 3

3. A főzőedény megfelelőségi tesztmódjának bekapcsolásához nyomja meg az

Időzítő gombot 3 másodpercig.

4. Helyezze az edényt a főzőfelületek egyikére, majd nyomja meg és tartsa

nyomva a Főzőfelület gombot 3 másodpercig. Kijelző Leírás 0 Az edény nem megfelelő

70 % Az edény megfelelő, de nem hatékony

100 % Az edény megfelelő Az érintőgombok használata Az érintőgombok használatához érintse meg a kívánt gombot az ujja hegyével, és addig tartsa nyomva, amíg a megfelelő jelzőfények ki nem gyulladnak vagy el nem alszanak, illetve amíg a kívánt funkció be nem kapcsol. A készülék használatakor ügyeljen arra, hogy egyszerre csak egy gombot érintsen meg. Ha az ujja túlzottan rálapul a gombra, véletlenül aktiválhat egy szomszédos gombot is. Működés közben hallható hangok Az alábbi hangokat hallhatja.

• Pattogás: az edény különböző anyagokból készült.

• Fütyülés: kettőnél több főzőfelületet használ, és az edény különböző anyagokból készült.

• Zúgás: magas teljesítményszinteket használ.

• Kattogás: elektromos kapcsolás.

• Sziszegés, búgás: a ventilátor működik. Ezek a hangok nem rendellenesek, és nem utalnak meghibásodásra. FIGYELEM! Ne használjon különböző méretű és anyagú edényeket. A különböző méretű vagy anyagú edények használata zajt és rezgéseket válthat ki. MEGJEGYZÉS Az alacsony teljesítményszint (1–5) használata kattogó zajt okozhat. Első tisztítás A kerámiaüveg-felületet törölje át nedves törlőkendővel és a kerámialapos főzőfelület tisztítására szolgáló folyadékkal. FIGYELEM! Ne használjon súrolószert vagy túl érdes szivacsot. Ezzel felsértheti a felületet.18 Magyar Működtetés MűködtetésMűködtetés A készülék bekapcsolása A készülék a Ki/Be gombbal kapcsolható be. Nyomja meg a Ki/Be gombot körülbelül 1-2 másodpercig. MEGJEGYZÉS Miután a Ki/Be gombbal bekapcsolta a készüléket, kb. 20 másodperc múlva ki kell választania a teljesítményszintet. Ha ezt nem teszi meg, a készülék biztonsági okokból kikapcsol. A készülék kikapcsolása A készülék teljes kikapcsolásához használja a Ki/Be gombot. Nyomja meg a Ki/Be gombot körülbelül 1-2 másodpercig. MEGJEGYZÉS Egyetlen főzőfelület vagy a teljes főzőlap kikapcsolása után a maradékhő jelenlétét a megfelelő főzőfelületekhez tartozó digitális kijelzőkön megjelenő Heat, Heat betű jelzi (a „hot” (forró) szóra utalva), két fokozatban. A hőmérséklet lecsökken, a Heat, Heat eltűnik. A főzőfelület és a teljesítményszint kiválasztása

1. A főzőfelület kiválasztásához nyomja meg a megfelelő Főzőfelület

2. A teljesítményszint beállításához és módosításához a Vezérlősáv vagy a

Vezérlőbillentyű, illetve a Vezérlőgomb használható. Vezérlőgomb MEGJEGYZÉS

• A főzőfelület kiválasztásakor a teljesítményszint alapértelmezett beállítása

• Ha egynél több gombot 8 másodpercnél hosszabb ideig nyomva tart, a főzőfelület kijelzőjén a d0 jelenik meg.Magyar 19 Működtetés Adott ételek főzéséhez javasolt beállítások Az alábbi táblázatban szereplő értékek csak tájékoztató jellegűek. A különféle főzési eljárásokhoz szükséges teljesítményszint számos tényezőtől függ, például a használt edény minőségétől, valamint a készített étel típusától és mennyiségétől. Teljesítményszint Főzési eljárás Példák a használatra 14-15 Melegítés / pirítás / sütés Nagy mennyiségű folyadék melegítése, tészta főzése, hús pirítása, pörkölt készítése, hús párolása 8-11 Intenzív sütés Hússzeletek, hátszín, röszti, kolbász, palacsinta, gofri 7-10 Sütés Rántott szelet, rántott borda, máj, hal, fasírozott, rántotta 5-7 Főzés Max. 1,5 liter folyadék forralása, burgonya, zöldség főzése 2-4 Párolás / gőzölés / főzés Kis mennyiségű zöldség párolása, rizs és tejes ételek főzése 1-2 Olvasztás Vaj, zselatin, csokoládé felolvasztása MEGJEGYZÉS A teljesítményszintet az adott főzőedénynek és ételnek megfelelően kell beállítani. Max. teljesítménynövelés A Max. teljesítménynövelés funkcióval fokozható az egyes főzőfelületekhez elérhető teljesítmény (példa: nagy mennyiségű víz felforralása). A Max. teljesítménynövelés idejének letelte után a főzőfelületek automatikusan visszaállnak a legmagasabb fűtési beállításra. MEGJEGYZÉS

• Bizonyos esetekben előfordulhat, hogy a Max. teljesítménynövelés funkció automatikusan kikapcsol a főzőlap belső elektromos alkatrészei védelme érdekében. Nem lehet például maximális teljesítményt elérni egyidejűleg a hátsó Flex zónán és az elülső Flex zónán.

• A Max. teljesítménynövelés idejét a modell Főzőfelületek című specikációja tartalmazza. Teljesítményszabályzás A főzőfelületek teljesítménye maximalizálva van. Ha a Max. teljesítménynövelés funkció bekapcsolásával a készülék túllépi ezt a teljesítménytartományt, a teljesítményszabályzás automatikusan csökkenti a főzőfelület teljesítményszintjét. A főzőfelülethez tartozó kijelző néhány másodpercig a beállított teljesítményszint és a maximálisan lehetséges teljesítményszint között váltakozik. A kijelzőn ezután a beállított teljesítményszintet a maximálisan lehetséges teljesítményszint váltja.20 Magyar Működtetés Működtetés Flex Plus funkciók

A Flex Zone-t úgy tervezték, hogy különböző méretű és alakú edényekkel használható legyen. Ez a zóna az indukciós zóna bal/ jobb oldalán található főzőterület. (Nézze meg a balra található képet) Minden Flex Zóna négy főzőfelületből áll. Bárhova teszi a főzőedényt a főzőfelületen, megfelelő lesz, mert az izzófelületet külön használhatja. A Flex Plus zóna különböző főzőfelületek összevonásával jön létre. Az alábbi ábra mutatja, hogyan lehet a főzőfelületeket összevonni a izzófelületkiválasztó-gombbal. Főzőfelület 1. izzófelület 2. izzófelület 3. izzófelület 4. izzófelület

A Flex zóna használata (csak a modellekhez alkalmazott Flex zóna esetén) A Flex funkció a teljes bal oldali főzőfelületet működtetheti a nagy méretű főzőedények használatához (példa: ovális főzőedény, kacsatál).

1. Nyomja meg a Flex zóna

2. A teljesítményszint beállításához és módosításához a Teljesítményszint

gomb használható. MEGJEGYZÉS

• Ha működés közben megnyomja a Flex zóna gombot, a Flex zóna funkció kikapcsol.

• Ha megnyomja a Flex zóna gombot, miközben az egyes sütőfelületek különböző szinten működnek, magas szintre lesz beállítva.Magyar 21 Működtetés Időzítő Az időzítő biztonsági kapcsolóként való használata Ha beállít a sütőn egy bizonyos időintervallumot, akkor annak letelte után a sütő automatikusan kikapcsol. Ez a funkció hasznos, ha több sütőt használ egyszerre. A biztonsági kapcsoló időzítő beállítása

1. Kapcsolja be a sütőt, amelynél használni szeretné a biztonsági kapcsoló

2. A működésben lévő sütőn nyomja meg az Időzítő (

3. A forgógombbal állítsa be az időt.

• Az időt 30 másodperces időközönként 30 másodperctől 10 percig, 1 perces időközönként 10 perctől 60 percig és 5 perces időközönként 60 perctől 120 percig állíthatja be.

• Az idő gyors beállításához nyomja meg és tartsa lenyomva az Időzítő ( ) gombját. MEGJEGYZÉS

• Az időzítő legfeljebb 2 órás időtartamra állítható be.

• Ha szeretné azonnal a maximális időtartamra állítani az időzítőt, tartsa (1 másodpercig) lenyomva a Max. teljesítménynövelés ( ) gombot.

• Az időzítő pontos beállításához használja a gombot. A biztonsági kapcsoló időzítő kikapcsolása

1. Válassza ki azt a sütőt, amelyiknél szeretné kikapcsolni a biztonsági

2. A működésben lévő sütőn tartsa lenyomva az Időzítő (

) gombot. Az időzítő kikapcsol. MEGJEGYZÉS

• Amikor csak egy főzőfelületet használ, az edény aljának átmérője nem haladhatja meg a 14 cm-t.

• 5–10 másodpercbe telhet, amíg a főzőlap érzékeli az edény pozícióját.

• Az edény érzékelése bizonyos zajokkal járhat.

• Főzés közben ne távolítsa el az edényt. Biztonsági okokból a főzőlap automatikusan leáll, ha több, mint 5 másodpercre eltávolítják az edényt. A Flex Plus zóna használata (csak a modellekhez alkalmazott Flex Plus zóna esetén)

1. Nyomja meg a Flex zóna

2. A teljesítményszint beállításához és módosításához a Teljesítményszint

gomb használható. MEGJEGYZÉS

• Ha működés közben megnyomja a Flex zóna gombot, a Flex zóna funkció kikapcsol.

• Ha megnyomja a Flex zóna gombot, miközben az egyes főzőfelületek különböző szinten működnek, automatikusan magasabb szint lesz beállítva.

• Amikor edényeket mozgat vagy ad hozzá egy új Flex zónához, szakítsa meg az aktuális műveletet, és a főzőfelület aktiválásához nyomja meg a megfelelő Sütőfelület gombot. Melegen tartás

1. Ezzel a funkcióval melegen tarthatja a főzés után az ételeket. Nyomja meg a

megfelelő Főzőfelület gombot.

2. Nyomja meg a Melegen tartás gombot.

3. A főzőfelület kijelzője megváltozik.

4. A főzőfelület kikapcsolásához nyomja meg újból a Melegen tartás

gombot.22 Magyar Működtetés Működtetés Gyermekzár A gyermekzár védelmet nyújt a főzőfelület véletlen bekapcsolása és a főzőterület aktiválása ellen. Főzés közben a kezelőpanel is – a Ki/Be gomb kivételével (csak a kikapcsolásvezérlő) – zárolható, így megelőzheti a beállítások véletlen megváltoztatását, pl. amikor egy törlőkendővel letörli a panelt. A gyermekzár be- és kikapcsolása

1. Nyomja meg a Szünet és zárolás

gombot körülbelül 3 másodpercig. A műveletet hangjelzés igazolja vissza.

2. Nyomja meg bármelyik gombot.

megjelenése a kijelzőkön mutatja, hogy a gyermekzár be van kapcsolva.

3. A gyerekzár kikapcsolásához nyomja meg újból a Szünet és zárolás

gombot 3 másodpercig. A műveletet hangjelzés igazolja vissza. MEGJEGYZÉS

• A be- és kikapcsolástól függetlenül a gyermekzár aktiválódik.

• A gyermekzár főzés közben beállítható. Ha ki szeretné kapcsolni a sütőt, miközben a gyerekzár be van kapcsolva, nyomja meg a Ki/Be gombot, vagy először kapcsolja ki a gyermekzárat, majd nyomja meg a megfelelő Főzőfelület gombot. Szünet/Folytatás A Szünet/Folytatás funkció egyidejűleg az összes bekapcsolt főzőterületet alacsony teljesítménybeállításra kapcsolja, majd visszaállítja az előzőleg beállított teljesítményszintre. Ezzel a funkcióval rövid időre megszakíthatja, majd folytathatja a főzési folyamatot, pl. telefonhívás esetén. Amikor a Szünet/Folytatás funkció be van kapcsolva, a Szünet és zárolás

valamint a Ki/Be gomb kivételével az összes gomb le van tiltva. A főzés folytatásához nyomja meg újból a Szünet és zárolás gombot. Gyorsleállás Ezzel a funkcióval csökkentheti a főzés befejezéséhez szükséges időt és lépések számát. A főzőfelület kikapcsolásához nyomja meg a megfelelő Főzőfelület gombot 2 másodpercig. MEGJEGYZÉS A Flex zóna gomb nem támogatja a gyorsleállás funkciót.Magyar 23 Működtetés Hang be-/kikapcsolása

1. Nyomja meg a Ki/Be gombot körülbelül 1-2 másodpercig.

2. Nyomja meg az Időzítő

gombot körülbelül 3 másodpercig az áramellátás bekapcsolását követő 10 másodpercen belül.

3. A hang kikapcsol, és a kijelzőn a Hang kikapcsolva jelenik meg.

4. A hang beállításainak módosításához ismételje meg az 1. és a 2. lépést. A

hang bekapcsol, és a kijelzőn a Hang be jelenik meg. MEGJEGYZÉS 10 másodperccel a bekapcsolást követően nem lehet módosítani a hangbeállításokat. Assist Sensor csatlakoztatása Amikor egy serpenyőben/edényben Assist Sensorral főz, az étel hőfoka mérhető a személyre szabott és az automatikus főzés céljából.

1. Nyomja meg a Ki/Be

gombot hosszan (legalább 1 másodpercig) a termék bekapcsolásához. Lépjen be, és állítsa be a Assist Cook menüt. Nyomja meg

2. Megjelenik a Assist Sensor csatlakoztatása képernyő.

Assist Sensor gombját.

4. A Assist Sensor csatlakozása művelet befejezését követően a befejezést

jelző képernyő látható. MEGJEGYZÉS A Assist Sensor működtetésével kapcsolatos információkat a szenzor útmutatójában talál. Olvassa ezt be az okostelefonjával. Nyelvi beállítás

1. A termék bekapcsolásához nyomja meg a Ki/Be gombot (1

másodpercnél hosszabban).

2. Nyomja meg, és tartsa nyomva az OK

és a Szünet és zárolás gombot 3 másodpercig.

3. Válassza ki a nyelvet a gomb segítségével, majd nyomja meg az OK

Maximális teljesítménykorlát Ezzel a funkcióval állíthatja be a készülék maximális teljesítményszintjét.

1. Tartsa a készüléket kikapcsolt üzemmódban.

2. A gyerekzár bekapcsolásához nyomja meg a Szünet és zárolás

gombot körülbelül 3 másodpercig.

3. Nyomja meg a bal első Főzőfelület

gombot és a jobb elülső Főzőfelület gombot egyidejűleg körülbelül 3 másodpercig.

4. Nyomja meg az Időzítő

gombot körülbelül 3 másodpercig. A kijelzőkön megjelenik a Po és a pillanatnyi maximális teljesítmény.

5. A teljesítményt a OK

gombbal módosíthatja. (4000 W, 7400 W)

6. A beállítás megadásához nyomja meg a Ki/Be

gombot. MEGJEGYZÉS Alacsony teljesítményű (4000 W) üzemmódban a teljesítményszint automatikusan módosul.24 MagyarMűködtetés Működtetés Az Easy Setup mobilalkalmazás csatlakoztatása A Google Play Store-ban, a Galaxy Store-ban vagy az Apple App Store-ban keressen a következőre: „SmartThings”.Töltse le okoseszközére a Samsung Electronics SmartThings alkalmazását. Az alkalmazás használatához Samsung-ók szükséges.1. A termék bekapcsolásához és a mobilalkalmazás (SmartThings) elindításához nyomja meg és tartsa lenyomva (legalább 1 másodpercig) a Bekapcsológombot ( ).

2. Nyomja meg és tartsa nyomva a Szünet és zárolás

gombot körülbelül 5 másodpercig. Ezt követően készüljön elő a mobilalkalmazáshoz való csatlakozásra. Folytassa a csatlakozást a mobilalkalmazásban megjelenő útmutatót követve.• A Szünet és zárolás ( ) gombot még azután is tartsa lenyomva, hogy megjelenik a „Beállítások képernyő zárolása” jelzés. Connecting 3. Amint a készülék csatlakozik a mobilalkalmazáshoz, a képernyőn megjelenik a „Csatlakoztatás (Connecting)” felirat. (Ez a felhasználási környezettől függően legfeljebb 5 percet vehet igénybe.) Connection complete 4. Amikor befejeződik a csatlakozás, a képernyőn megjelenik a „Sikeresen csatlakoztatva” felirat. Ezt követően a mobilalkalmazás segítségével nyomon követheti a készülék állapotát. Az Assist Cook funkcióinak használata 1. Lépjen be az Assist Cook menübe, és nyomja meg a beállítások () gombot az alábbi funkciók használatához.2. A kimeneti teljesítmény módosításához forgassa el a forgógombot. A módosított kimeneti teljesítmény külön jelenik meg a főzési típustól függően.Assist Cook menü Az Assist Cook menü részleteiSzuvidálásAz Assist Sensor használatával az élelmiszer a kívánt hőfokon (35 °C és 100 °C között) tartható.• Ehhez a funkcióhoz az időzítőt maximum 9 óra 59 percre lehet beállítani. Ez különböző főzési módokhoz, köztük a szuvidáláshoz is használható.HőmérőAz Assist Sensor az éppen főzött étel hőfokának ellenőrzésére használható.A SmartThings alkalmazáshoz kapcsolódva remek recepteket láthatAfter receiving a recipe from the kitchen service, you can save up to ve recipes and use them immediately.• Ha nem kapcsolódik a SmartThings alkalmazáshoz, a legutóbbi receptje nem válik aktívvá.VIGYÁZAT!Akkor indítsa az Assist Cookot, amikor hideg a főzőlap.MEGJEGYZÉS• A szuvidálás és a Hőmérő minden sűtőfelülethez elérhető. A SmartThings alkalmazáshoz kapcsolódva megjelenő remek receptek csak a jobb első főzőfelületen működik.• Ha az Assist Sensort a töltőről levéve több mint 5 percig nem használja, az alvó üzemmódra vált. Az újbóli használathoz nyomja meg az Assist Sensor gombot.Magyar 25 Működtetés Páraelszívó vezérlése A termék Bluetooth-eszközzel rendelkezik, amelynek segítségével a főzőlapot csatlakoztathatja a Samsung páraelszívó készülékekhez. A Bluetooth- kapcsolaton keresztül használhatja a SmartThings alkalmazás hood control (páraelszívó vezérlése) funkcióját. A Samsung páraelszívó-vezérlésre alkalmas készülékeiről a www.samsung.com webhelyen talál több információt. Csatlakozás páraelszívó-vezérlésre alkalmas eszközhöz

1. Töltse le és indítsa el a SmartThings alkalmazást az okostelefonján. Ezután a

Smart Connect eljárással csatlakoztassa a főzőlaphoz.

2. Kövesse a páraelszívó-vezérlésre alkalmas eszköz Bluetooth-utasításait,

majd aktiválja a Bluetooth-kapcsolatot.

3. A Bluetooth-kapcsolat létrehozásához nyomja meg és tartsa nyomva

egyidejűleg az Időzítő és a Szünet és zárolás gombot. Amikor sikeresen létrejött a Bluetooth-kapcsolat, a Bluetooth jelenik meg a kijelzőn.

4. Kövesse a páraelszívó-vezérlésre alkalmas modell használati útmutatójában

leírt utasításokat és az alkalmazás útmutatóját a páraelszívó vezérléséhez. MEGJEGYZÉS

• Ha a Smart Connect kapcsolat nem jön létre, a SmartThings alkalmazás nem használható a páraelszívó gyeléséhez és vezérléséhez.

• Smart Connect kapcsolat hiányában Bluetooth segítségével is párosíthatja és szinkronizálhatja a főzőlapot a páraelszívóval. Ehhez kövesse a fent leírt

WIFI-kapcsolat létesítés/megszakítás beállításai

1. A termék bekapcsolásához nyomja

meg és tartsa lenyomva (legalább 1 másodpercig) a Bekapcsológombot (

2. A termék bekapcsolását követő 10

másodpercen belül nyomja meg a Szünet és zárolás ( ) gombot, és körülbelül 3 másodpercig tartsa nyomva.

3. Nyomja meg a jobb oldalon lévő

Max. teljesítménynövelés (

gombot, és tartsa nyomva körülbelül 3 másodpercig. Ezzel engedélyezte a WIFI-kapcsolatot. Wi-Fi Off Tap OK to turn on

4. Nyomja meg az OK ( ) gombot

a WIFI-kapcsolat létesítéséhez/ megszakításához. MEGJEGYZÉS Amíg a „( Hő) Maradékhő” jelzés látható a képernyőn, biztonsági okokból nem engedélyezett a WIFI-kapcsolat létesítése/megszakítása.26 Magyar A készülék karbantartása A készülék karbantartása Főzőlap FIGYELEM! Ügyeljen arra, hogy a forró kerámiaüveg-felület ne érintkezzen tisztítószerrel. A tisztítást követően megfelelő mennyiségű tiszta vízzel le kell mosni az összes tisztítószert, mert a felület felforrósodása után maró hatást fejthetnek ki. Ne használjon maró hatású tisztítószereket, például grillsütő- vagy sütőtisztító sprayt és durva tisztítóeszközöket, dörzsiszivacsot vagy serpenyőtisztító fémszivacsot. MEGJEGYZÉS A kerámiaüveg-felületet minden egyes használat után, még langyosan törölje le. Így megakadályozhatja, hogy a kiömlött étel ráégjen a felületre. A vízkő, a víz- és zsírfoltok, valamint a fémedények okozta elszíneződést a kereskedelmi forgalomban kapható kerámiaüveg-tisztítóval vagy rozsdamentes acélfelületekhez készült tisztítószerrel távolíthatja el. Enyhe szennyeződések

1. A kerámiaüveg-felületet törölje át egy nedves törlőkendővel.

2. Egy tiszta törlőkendővel törölje szárazra. Ügyeljen rá, hogy ne maradjon

tisztítószer a felületen.

3. Hetente egyszer törölje át alaposan az egész kerámiaüveg-főzőfelületet

kereskedelmi forgalomban kapható kerámiaüveg-tisztítóval vagy rozsdamentes acélfelületekhez készült tisztítószerrel.

4. Bő vízzel tisztítsa meg a kerámiaüveg-felületet, majd szöszmentes, tiszta

törlőkendővel törölje szárazra. Makacs szennyeződések

1. A felületre égett ételt és a makacs

foltokat üvegkaparóval távolíthatja el.

2. Az üvegkaparót helyezze kissé ferdén

a kerámiaüveg felületre.

3. A kaparó pengéjével kaparja le a

szennyeződést. MEGJEGYZÉS Az üvegkaparót és a kerámiaüveg tisztítására szolgáló tisztítószert a megfelelő szaküzletekben vásárolhatja meg.Magyar 27 A készülék karbantartása Különösen makacs szennyeződés

1. A ráégett cukrot, ráolvadt műanyagot,

alumíniumfóliát vagy más anyagokat üvegkaparóval távolítsa el, akkor, amikor még forró a készülék. FIGYELEM! Ha forró főzőfelületen használja az üvegkaparót, könnyen megégetheti magát.

2. Tisztítsa meg a főzőlapot a

megszokott módon, miután lehűlt. Ha a főzőfelületre olvadt anyag időközben megszilárdult, a tisztításhoz melegítse fel ismét. MEGJEGYZÉS Az éles szélű edények stb. által okozott karcolások vagy sötét szennyeződések nem távolíthatók el. Ezek a sérülések ugyanakkor a főzőlap működésére nincsenek hatással. A főzőlap kerete (nem tartozék, külön vásárolható meg) FIGYELEM! A főzőlap keretének tisztítása során ne használjon ecetet, citromlevet vagy vízkőoldót, mert matt foltok jelenhetnek meg a felületén.

1. Törölje le a keretet egy nedves törlőkendővel.

2. Nedvesítse meg a rászáradt szennyeződést egy vizes törlőkendővel. Törölje

szárazra. A készülék meghibásodásának megelőzése

• Ne használja a főzőlapot tároló- vagy munkafelületként.

• Ha a főzőlapon nincs edény, vagy az edény üres, ne használja a főzőfelületet.

• A kerámiaüveg nagyon kemény, és a hőmérsékleti hatásokkal szemben ellenálló, de nem törhetetlen. Ha éles vagy kemény tárgyat ejtenek a főzőlapra, könnyen megsérülhet.

• Az edényeket ne tegye rá a főzőlap keretére. Ezzel felsértheti vagy megkarcolhatja a fényezést.

• Ügyeljen arra, hogy ne csöppenjen savas folyadék, például ecet, citromlé vagy vízkőoldó a főzőlap keretére, mert matt foltok keletkezhetnek a felületén.

• Ha a forró főzőfelületre cukor vagy cukortartalmú anyag kerül és ráolvad, azonnal távolítsa el konyhai kaparóval, olyankor, amikor még forró. Ha kihűlés után próbálja meg eltávolítani, megsérülhet a készülék felülete.

• Az olyan anyagokat, amelyek hő hatására megolvadhatnak – például műanyag, alufólia vagy sütőpapír –, tartsa távol a kerámiaüveg felülettől. Ha efféle anyag olvad rá a főzőlapra, távolítsa el azonnal konyhai kaparóval.28 Magyar Hibakeresés és javítás Hibakeresés és javítás Hibakeresés Előfordulhat, hogy a készülék rendellenes működését olyan kisebb meghibásodás okozza, amelyet az alábbi utasításokat követve Ön is elháríthat. Ha az egyes eseteknél megadott utasítások nem vezetnek sikerre, ne próbálkozzon további javításokkal. FIGYELEM! A készülék javítását csak képzett szakember végezheti. A nem szakszerűen végrehajtott javítás a használó személyi sérülésének komoly veszélyével járhat. Ha a készülék javításra szorul, forduljon az ügyfélszolgálathoz. Jelenség Megerősítés Elvégzendő művelet Nem látható semmi a kijelzőn.

• Lekapcsolt a biztosíték a házban?

• Ellenőrizze a megszakítót.

• Hívja a szervizmérnököt. Nem működik, még akkor sem ha megnyomom a gombot.

• Van víz vagy nedves ruha a kezelőegységen?

• Tartsa a kezelőegységet tisztán.

• Bekapcsolta az áramellátást a bekapcsológomb megnyomásával?

• Nyomja meg a bekapcsológombot az áramellátás bekapcsolásához.

• Be van állítva a lezárási funkció?

• Kapcsolja ki a lezárási funkciót?

• Ki van kapcsolva az áramellátás?

• Ha bekapcsolja az áramellátást, és nem nyom meg egy gombot sem egy ideig, akkor az áramellátás automatikusan kikapcsol. Jelenség Megerősítés Elvégzendő művelet A kezelőegység egyszer csak nem működik.

• Ki van kapcsolva az áramellátás?

• Előfordulhat, hogy az áramellátás ki van kapcsolva áramszünet vagy egy aktiválódott védelem miatt. Bekapcsolhatja ismét az áramellátást.

• Van víz vagy nedves ruha a kezelőegységen?

• Tartsa a kezelőegységet tisztán. Kikapcsoltam az áramellátást a használat után, de

Heat nem nem jelenik meg.

• Csak rövid ideig hagyta az izzófelületet?

• Nincs túl sok maradékhő. Nem jelenik meg a Heat jel.

• Forró a kerámiaüveg felülete?

• Igényeljen javítást. A hűtőventilátor akkor is működik, amikor az áramellátás ki van kapcsolva.

• Nem kapcsolta ki már hosszú ideje?

• Ha az áramellátás ki van kapcsolva a termék lehűtéséhez, a hűtőventilátor még akkor is működik egy adott ideig. Amikor a hűtés befejeződik, a hűtőventilátor automatikusan leáll.Magyar 29 Hibakeresés és javítás Jelenség Okok és azok megszüntetése

• Ez akkor fordul elő, ha az egyenáramú motor nem tud működni a nyomtatott áramköri lap, a vezetékek hibája vagy a motor lapátján lévő zavarok miatt.

• Ha problémát észlel a termékkel egy üres edény melegítése vagy hosszabb ideig fennálló nem megfelelő hőmérséklet miatt, akkor távolítsa el a főzőedényt, és hűtse le a terméket a használat előtt. C0, C2

• Ha ugyanez az üzenet ismét megjelenik az elhárítására tett intézkedések után is, akkor vegye fel a kapcsolatot a szervizzel.

• Akkor jelenik meg, ha probléma lépett fel a hőmérsékletérzékelővel kapcsolatban. Kérjük, vegye fel a kapcsolatot a szervizzel.

• Ellenőrizze, hogy nincsenek-e tárgyak a kezelőfelületen, törölje tisztára a kezelőfelületet, majd próbálja újra.

• Ha több mint 8 másodpercig lenyomja a gombot, egy üzenet jelenik meg a biztonság érdekében. Próbálja meg kikapcsolni, majd ismét bekapcsolni.

• Ha ugyanez az üzenet ismét megjelenik az elhárítására tett intézkedések után is, akkor vegye fel a kapcsolatot a szervizzel. F0, F2

• Ez az üzenet akkor jelenik meg, ha a termékben található chipek közti kommunikáció nem megfelelő. Kérjük, vegye fel a kapcsolatot a szervizzel.

• Azt jelzi, hogy a probléma van a hálózati feszültséggel. Kérjük, ellenőrizze a konnektort. Jelenség Okok és azok megszüntetése

• Ha a főzőedény nem alkalmas az indukcióra, vagy a készülék főzőedény nélkül működik.

• Használjon indukciós hevítéshez alkalmas főzőedényeket.

• Ha ugyanez az üzenet ismét megjelenik az elhárítására tett intézkedések után is, akkor vegye fel a kapcsolatot a szervizzel.

• Akkor jelenik meg, amikor a lezárási funkció be van állítva.

• Ha ugyanez az üzenet ismét megjelenik az elhárítására tett intézkedések után is, akkor vegye fel a kapcsolatot a szervizzel. Heat, Heat

• Akkor jelenik meg, amikor maradékhő van az üvegfelületen, miután kikapcsolta az áramellátást.

• Ha a gyelmeztető jelzés nem alszik ki, miután a felület teljesen kihűlt, vegye fel a kapcsolatot a szervizzel.30 Magyar Hibakeresés és javítás Hibakeresés és javítás Szerviz Mielőtt az ügyfélszolgálathoz vagy a szervizhez fordulna, olvassa el a Hibakeresés című fejezetet. Ha további segítségre van szüksége, járjon el az alábbi utasítások szerint. Műszaki hibáról van szó? Ha igen, forduljon az ügyfélszolgálathoz. Mindig készüljön fel a beszélgetésre. Így könnyebben lehet azonosítani a hibát, és könnyebb lesz eldönteni, hogy ki kell-e szállniuk a szerelőknek. Jegyezze fel az alábbi adatokat:

• Miben nyilvánul meg a hiba?

• Milyen körülmények között jelentkezik a hiba? Híváskor adja meg a készülék típusát és sorozatszámát. Ezek az adatok a készülék adattábláján találhatók, a következőképpen:

• A típus megnevezése (Model description)

• Gyári szám (S/N code, 15 jegyű szám) Az egyszerűbb hozzáférés miatt azt javasoljuk, hogy jegyezze fel ide az adatokat:

• Sorozatszám: Milyen esetekben kell a jótállási idő alatt is javítási díjat zetni?

• Ha aHibakeresés című fejezetben felsorolt megoldások egyikével Ön is orvosolhatta volna a hibát.

• Ha a szerelőnek többször is ki kell szállnia, mert a kiszállást megelőzően nem kapta meg az összes szükséges információt, és emiatt vissza kell mennie a szervizközpontba alkatrészekért. Ha a telefonhívás előtt összegyűjti a fenti adatokat, nem kell kizetnie ezeket a költségeket. Mi a teendő, ha a főzőfelületet nem lehet ki- vagy bekapcsolni? Ezt a következők egyike okozhatja:

• A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá.

• Be van kapcsolva a gyermekzár, és a kijelzőn az jelzés látható. Mi a teendő, ha a d0 kijelzés világít? Ellenőrizze a következőket:

• A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá. Az újraindításhoz nyomja meg a Ki/Be gombot.

• Ha folyadék ömlött a kezelőpanelre, törölje le. Mi a teendő, ha a C1 kijelzés világít? Ellenőrizze a következőket:

• A főzőlap rendellenes használat miatt túlmelegedett.

• Miután a főzőlap lehűlt, az újraindításához nyomja meg a Ki/Be gombot. Mi a teendő, ha a kijelzés világít? Ellenőrizze a következőket:

• Az edény nem megfelelő, túl kicsi, vagy nem lett edény helyezve a főzőfelületre.

• Ha megfelelő edényt használ, ez az üzenet automatikusan eltűnik. Mi a teendő, ha a hűtőventilátor a főzőlap kikapcsolása után is jár? Ellenőrizze a következőket:

• A főzőlap használatának befejezése után a hűtőventilátor még addig működik, amíg a készülék le nem hűl.

• Miután a főzőlap elektromos alkatrészei lehűltek, vagy letelt a maximális idő (10 perc), a hűtőventilátor kikapcsol.

• Ha olyan hiba miatt fordul a szervizhez, amely a készülék nem megfelelő használata miatt következett be, a szerelők a jótállási idő alatt is felszámítják a javítási díjat.JegyzetekORSZÁG HÍVJON BENNÜNKET
