MANUAL DE USUARIO NZ64B7799FK SAMSUNG

Uso de este manual 3

En este manual del usuario se utilizan los siguientes símbolos: 3

Nombre del modelo y número de serie 3

Instrucciones de seguridad 3

Eliminación del material de embalaje 7

Eliminación adecuada de su antiguo aparato 7

Eliminación correcta de este producto

(desecho de aparatos eléctricos y electrónicos) 7

Instalación de la placa 8

Instrucciones de seguridad para el instalador 8

Herramientas que necesitará 8

Conexión a la red eléctrica 8

Instalación en la encimera 9

Components 11

Antes de empezar 11

Zonas de cocción 11

Panel de control 12

Calentamiento por inducción 12

Apagado de seguridad 13

Indicador de calor residual 13

Detección de la temperatura 13

Utensilios de cocina 14

Uso de los botones táctiles 17

Ruidos de funcionamiento 17

Limpieza inicial 17

Funcionamiento 18

Encendido del aparato 18

Apagado del aparato 18

Selección de la zona de cocción y del nivel de potencia 18

Max Boost 19

Utilización de la zona Flex (solo para los modelos que aplican la zona Flex) 20

Funciones de Flex Plus 20

Mantener caliente 21

Temporizador 21

Pausa/Reanudación 22

Parada rápida 22

Bloqueo de seguridad para niños 22

Ajuste del idioma 23

Límite de potencia máxima 23

Activación/desactivación del sonido 23

Conexión del Assist Sensor 23

Uso de las funciones del Assist Cook 24

Conecte la aplicación móvil Easy Setup 24

Configuración de activación/desactivación de la Wi-Fi 25

Control del extractor 25

Mantenimiento del aparato 26

Placa de cocción 26

Suciedad ligera 26

Suciedad persistente 26

Restos difíciles 27

Marco de la placa de cocción (opcional) 27

Para evitar daños a la placa de cocción 27

Solución de problemas y servicio técnico 28

Solución de problemas 28

Servicio 30

Uso de este manual

Tómese el tiempo necesario para leer este manual del usuario, prestando especial atención a la información de seguridad contenida en la siguiente sección, antes de utilizar el aparato. Conserve este manual para futuras consultas. Si se transfiere la propiedad del aparato, recuerde entregar el manual al nuevo propietario.

En este manual del usuario se utilizan los siguientes símbolos:

ADVERTENCIA

Peligros o prácticas no seguras que pueden provocar lesiones personales graves o la muerte.

PRECAUCIÓN

Peligros o prácticas no seguras que pueden provocar lesiones personales leves o daños materiales.

PRECAUCIÓN

Para reducir el riesgo de incendio, explosión, descarga eléctrica o lesiones personales al utilizar su placa de cocción, siga estas precauciones básicas de seguridad.

NOTA

Consejos útiles, recomendaciones o información que ayuda a los usuarios a manipular el producto.

Nombre del modelo y número de serie

Tanto el nombre del modelo como el número de serie figuran en una etiqueta debajo de la base de la placa de cocción.

Para su uso posterior, anote la información o pegue la etiqueta adicional del producto (situada en la parte superior del mismo) en esta página.

Nombre del modelo

Número de serie

Instrucciones de seguridad

Los aspectos de seguridad de este aparato cumplen con todas las normas técnicas y de seguridad aceptadas. Sin embargo, como fabricantes también creemos que es nuestra responsabilidad que se familiarice con las siguientes instrucciones de seguridad.

ADVERTENCIA

Este aparato no está destinado a ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan sido supervisados o instruidos en el uso del aparato por una persona responsable de su seguridad.

Los niños deben ser supervisados para garantizar que no jueguen con el aparato.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.

Los medios de desconexión deben estar incorporados en el cableado fijo de acuerdo con las normas de cableado.

Este aparato debe poder desconectarse del suministro después de la instalación. La desconexión puede llevarse a cabo haciendo que el enchufe sea accesible o incorporando un interruptor en el cableado de acuerdo con las normas de cableado.

Instrucciones de seguridad

Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente del servicio técnico o personas con cualificación similar para evitar un peligro.

El método de fijación indicado no debe depender del uso de adhesivos, ya que no se consideran un medio de fijación fiable.

ADVERTENCIA: Si la superficie está agrietada, apague el aparato para evitar la posibilidad de una descarga eléctrica.

Durante el uso, el aparato se calienta. Hay que tener cuidado de no tocar los elementos calefactores del interior de la placa.

ADVERTENCIA: Las partes accesibles pueden calentarse durante el uso. Los niños pequeños deben mantenerse alejados del aparato.

No se deben utilizar limpiadores de vapor.

No deben colocarse objetos metálicos, como cuchillos, tenedores, cucharas y tapas, sobre la superficie de la placa de cocción, ya que pueden calentarse.

Después de su uso, apague la placa de cocción mediante su mando y no confíe en el detector de cazuelas.

El aparato no está destinado a ser operado por medio de un temporizador externo o un sistema de control remoto independiente.

PRECAUCIÓN: El proceso de cocción debe ser supervisado. Los procesos de cocción de corta duración deben ser supervisados continuamente.

El aparato no debe instalarse detrás de una puerta decorativa para evitar el sobrecalentamiento.

ADVERTENCIA: El aparato y sus partes accesibles se calientan durante el uso. Hay que tener cuidado de no tocar los elementos calefactores. Los niños menores de 8 años deben mantenerse alejados a menos que estén bajo supervisión continua.

ADVERTENCIA: Cocinar sin supervisión en una placa de cocción con grasa o aceite puede ser peligroso y provocar un incendio.

NUNCA intente apagar un fuego con agua. En su lugar, apague el aparato y luego cubra la llama, por ejemplo, con una tapa o una manta ignífuga.

ADVERTENCIA: Peligro de incendio: no coloque objetos sobre las superficies de cocción.

ADVERTENCIA: Utilice únicamente las protecciones de la placa de cocción diseñadas o indicadas por el fabricante del aparato en las instrucciones de uso como adecuadas o las que incluye el aparato. El uso de protecciones inadecuadas puede provocar accidentes.

Las superficies pueden calentarse durante el uso.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños, a menos que sean mayores de 8 años y bajo supervisión. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

⚠️ PRECAUCIÓN

Asegúrese de que el aparato esté correctamente instalado y conectado a tierra por un técnico cualificado.

El aparato debe ser revisado únicamente por personal de servicio cualificado. Las reparaciones realizadas por personas no cualificadas pueden provocar lesiones o fallos de funcionamiento graves. Si es necesario reparar el aparato, póngase en contacto con su centro de servicio técnico local. El incumplimiento de estas instrucciones puede provocar daños y anular la garantía.

Los aparatos empotrados solo pueden utilizarse después de haber sido instalados en armarios y lugares de trabajo que cumplan las normas correspondientes. Esto garantiza una protección suficiente contra el contacto de las unidades eléctricas, tal y como exigen las normas de seguridad esenciales.

Si su aparato funciona mal o si aparecen fracturas, grietas o roturas:

• Apague todas las zonas de cocción.
• Desconecte la placa de cocción de la red eléctrica.
• Póngase en contacto con su centro de servicio técnico local.
  Si la placa de cocción se agrieta, apague el aparato para evitar la posibilidad de una descarga eléctrica. No utilice su placa de cocción hasta que la superficie de cristal haya sido sustituida.

Instrucciones de seguridad

No utilice la placa de cocción para calentar papel de aluminio, productos envueltos en papel de aluminio o alimentos congelados envasados en recipientes de aluminio.

El líquido entre el fondo de la sartén y la placa de cocción puede producir presión de vapor. Esta puede hacer que la sartén salte.

Asegúrese siempre de que la placa de cocción y la base de la sartén estén secas.

Las zonas de cocción se calientan al cocinar.

Mantenga siempre a los niños pequeños alejados del aparato.

Mantenga todos los materiales de embalaje fuera del alcance de los niños, ya que pueden ser peligrosos para ellos.

Este aparato solo debe utilizarse para cocinar y freír con normalidad en el hogar. No está diseñado para uso comercial o industrial.

No utilice nunca la placa de cocción para calentar la habitación.

Tenga cuidado al enchufar aparatos eléctricos en las tomas de corriente cercanas a la placa de cocción. Los cables de alimentación no deben entrar en contacto con la placa de cocción.

La grasa y el aceite sobrecalentados pueden incendiarse rápidamente. Nunca deje las unidades de superficie sin supervisar cuando prepare alimentos en grasa o aceite, por ejemplo, al freír patatas.

Apague las zonas de cocción después de su uso.

Mantenga siempre limpios y secos los paneles de control.

No coloque nunca objetos combustibles sobre la placa de cocción, ya que puede provocar un incendio.

Existe el riesgo de que el aparato provoque quemaduras si se utiliza sin atención.

Los cables de los aparatos eléctricos no deben tocar la superficie caliente de la placa de cocción ni los utensilios de cocina calientes.

No utilice la placa de cocción para secar la ropa.

Los usuarios con marcapasos e implantes cardíacos activos deben mantener la parte superior del cuerpo a una distancia mínima de 30 cm de las zonas de cocción por inducción cuando estén encendidas. En caso de duda, debe consultar al fabricante de su dispositivo o a su médico. (Solo modelos de placa de inducción).

No intente reparar, desmontar o modificar el aparato usted mismo.

Apague siempre el aparato antes de limpiarlo.

Limpie la placa de cocción de acuerdo con las instrucciones de limpieza y cuidado indicadas en este manual.

Mantenga a los animales domésticos lejos del aparato, ya que pueden pisar los mandos del mismo y provocar un mal funcionamiento.

Eliminación del material de embalaje

ADVERTENCIA

Todos los materiales utilizados para embalar el aparato son totalmente reciclables. Las piezas de lámina y de espuma dura están debidamente marcadas. Deseche los materiales de embalaje y los aparatos viejos teniendo en cuenta la seguridad y el medio ambiente.

Eliminación adecuada de su antiguo aparato

ADVERTENCIA

Antes de deshacerse de su aparato antiguo, hágalo inutilizable para que no pueda ser una fuente de peligro. Para ello, pida a un técnico cualificado que desconecte el aparato de la red eléctrica y retire el cable de alimentación. El aparato no se puede eliminar en la basura doméstica. La información sobre las fechas de recogida y los lugares públicos de eliminación de residuos está disponible en el departamento de residuos o en el ayuntamiento de su localidad.

Eliminación correcta de este producto (desecho de aparatos eléctricos y electrónicos)

(Aplicable en países con sistemas de recogida selectiva)

Esta marca en el producto, los accesorios o la documentación indican que el producto y sus accesorios electrónicos (por ejemplo, cargador, auriculares, cable USB) no deben desecharse con otros residuos domésticos al final de su vida útil. Para evitar posibles daños al medio ambiente o a la salud humana por el desecho incontrolado de residuos, le rogamos que separe estos articulos de otros tipos de residuos y los recicle de forma responsable para fomentar la reutilización sostenible de los recursos materiales.

Los usuarios domésticos deben ponerse en contacto con el minorista donde compraron este producto, o con la oficina gubernamental local, para obtener detalles sobre dónde y cómo pueden llevar estos artículos para un reciclaje seguro para el medio ambiente.

Los usuarios empresariales deben ponerse en contacto con su proveedor y comprobar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben mezclarse con otros residuos comerciales para su eliminación.

Para obtener información sobre los compromisos medioambientales de Samsung y las obligaciones reglamentarias específicas de los productos (por ejemplo, REACH), visite: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Instalación de la placa

ADVERTENCIA

Asegúrese de que el nuevo aparato se instale y conecte a tierra únicamente por personal cualificado.

Tenga en cuenta esta instrucción. La garantía no cubrirá ningún daño que pueda producirse como resultado de una instalación incorrecta.

Los datos técnicos se proporcionan al final de este manual.

Instrucciones de seguridad para el instalador

• Debe haber un dispositivo en la instalación eléctrica que permita desconectar el aparato de la red en todos los polos con una anchura de apertura de los contactos de al menos 3 mm. Entre los dispositivos de aislamiento adecuados se encuentran los cortacircuitos de protección de la línea, los fusibles (los fusibles de tipo tornillo deben retirarse del portafusibles), las activaciones de fuga a tierra y los contactores.
• Con respecto a la protección contra incendios, este aparato cumple la norma EN 60335-2-6. Este tipo de aparato puede instalarse con un armario alto o una pared en un lado.
• La instalación debe garantizar la protección contra los golpes.
• El mueble de cocina en el que se instale el aparato debe cumplir los requisitos de estabilidad de la norma DIN 68930.
• Para protegerlas de la humedad, todas las superficies cortadas deben sellarse con un sellador adecuado.
• En las superficies de trabajo alicatadas, las juntas en la zona donde se asiente la placa de cocción deben rellenarse completamente con lechada.
• En las encimeras de piedra natural, artificial o cerámica, los resortes de acción rápida deben fijarse en su lugar con una resina artificial adecuada o un adhesivo mixto.
• Asegúrese de que la junta esté correctamente asentada contra la superficie de trabajo sin que haya huecos. No debe aplicarse un sellador de silicona adicional; ya que esto dificultaría la retirada cuando se realice el mantenimiento.
• Para retirarla la placa de cocción se debe presionar desde abajo.
• Se puede instalar un tablero debajo de la placa de cocción.
• El hueco de ventilación entre la encimera y la parte delantera del aparato que se encuentra debajo no debe estar cubierto.

Herramientas que necesitará

Lápiz Destornillador de estrella Regla o superficie recta

Gafas de seguridad Sierra de calar Taladro

Conexión a la red eléctrica

Antes de la conexión, compruebe que la tensión nominal del aparato, es decir, la tensión indicada en la placa de características, se corresponde con la tensión de alimentación disponible. La placa de características se encuentra en la carcasa inferior de la placa de cocción.

ADVERTENCIA

Desconecte la alimentación del circuito antes de conectar los cables al mismo.

• La tensión del elemento calefactor es de \~230 V CA. El aparato también funciona perfectamente en las redes con \~220 V CA o \~240 V CA. La placa de cocción debe conectarse a la red eléctrica mediante un dispositivo que permita desconectar el aparato de la red en todos los polos con una anchura de apertura de los contactos de al menos 3 mm, por ejemplo, corte automático de protección de la línea, activaciones por fugas a tierra o fusible.
• Las conexiones de los cables deben realizarse de acuerdo con la normativa y los tornillos de los terminales deben estar bien apretados.
• Una vez conectada la placa de cocción a la red eléctrica, compruebe que todas las zonas de cocción sean funcionales, encendiendo brevemente cada una de ellas por turnos a la máxima potencia con los utensilios de cocina adecuados.

ADVERTENCIA

Preste atención (conformidad) a la asignación de fase y neutro de la conexión de la carcasa y de los aparatos (esquemas de conexión); de lo contrario, los componentes podrían resultar dañados.

La garantía no cubre los daños derivados de una instalación incorrecta.

ADVERTENCIA

Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente del servicio técnico o personas con cualificación similar para evitar un peligro.

01 02 03 0406 05 L N

1 N\~ (32 A)

01 220-240 V ~	04 Azul
02 Negro 05 Gris
03 Marrón 06 Verde/	amarillo

01 02 03 04 05 06 07 LIL2N

2N\~ (16 A): Separe los cables bifásicos (L1 y L2) antes de conectarlos.

01 220-240 V ~	05 Azul
02 380-415 V ~	06 Cris
03 Negro 07 Verde/
		amarillo
04 Marrón

0104 02 05 03 06 L1N1,L2N2 07

2 x 1N\~ (16 A): Separe los cables antes de conectarlos.

01 220-240 V ~	05 Marrón
02 Negro 06 Gris
03 Azul 07 Verde/
04 220-240 V ~

ADVERTENCIA

Para la correcta conexión de la alimentación, siga el diagrama de cableado que se adjunta cerca de los terminales.

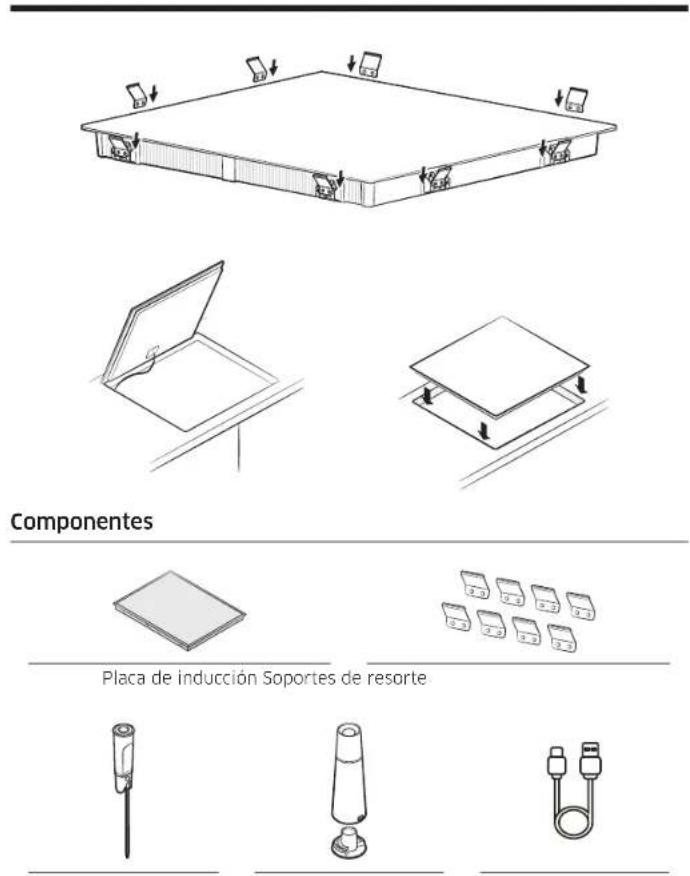

Instalación en la encimera

Anote el número de serie en la etiqueta de características del aparato antes de la instalación. Este número será necesario en el caso de solicitudes de reparación y ya no es accesible después de la instalación, ya que se encuentra en la placa de características original en la parte superior o inferior del aparato.

NOTA

- Preste especial atención a los requisitos de espacio mínimo y espacio libre. - La parte inferior de la placa de cocción está equipada con un ventilador. Si hay un cajón debajo de la placa de cocción, no debe utilizarse para guardar objetos pequeños o papel, ya que podrían dañar el ventilador o interferir en la refrigeración si el ventilador los aspirara.

Instalación de la placa

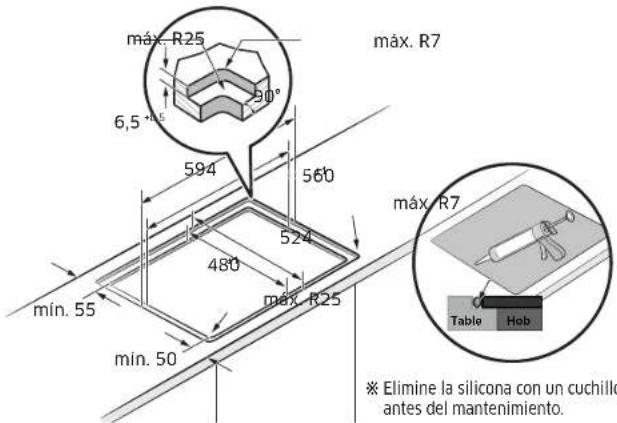

Tipo de ajuste empotrado (solo se puede instalar el modelo NZ6*****FK)

Cajón Horno mín. 2 mm min. 10 mm min. 59 mm min. 15 mm min. 20 mm mín. 15 mm min. 10 mm

máx. R25 6,5"×10^5 594 560 524 480 mín. 55 mín. 50 máx. R7 máx. R7 Table Hob ※ Elimine la silicona con un cuchillo antes del mantenimiento.

10 Español

Assist Sensor Cargador inalámbrico Cable USB

Antes de empezar

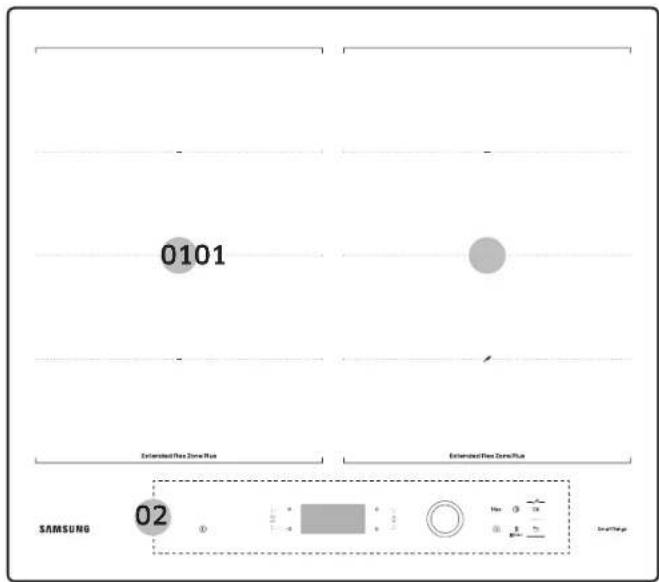

Zonas de cocción

01 Zona de cocción por inducción

02 Panel de control

Antes de empezar

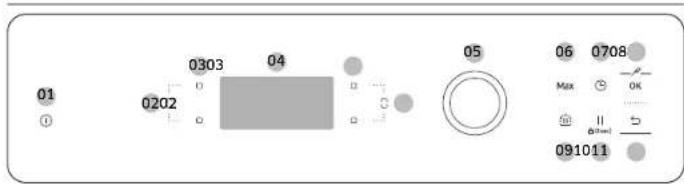

Panel de control

01 0202 0303 04 05 06 0708 Max OK D D=111 091011

01 1 Encendido/apagado	Para activar y desactivar la placa de cocción.
02 ☐ Zona Flex Para seleccionar la zona Flex.
03 ☐ Zona de cocción	Para seleccionar la zona de cocción.
04 Indicador	Paramostrar los ajustes de calor, el calor residual y la conexión Wi-Fi.
05 Mando de control	Para establecer un ajuste de calor y aumentar o disminuir el tiempo,puede mover el menú cuando use la función Assist Cook
06 Max Max Boost Para activar la función.
07 ☑ Temporizador	Para encender o apagar el temporizador y programarlo.
08 ☑ Assist Cook	Solo Assist CookPuede acceder al menú de Assist Cook o establecer cada ajuste.
09 ☑ Mantener caliente	Para mantener calientes los alimentos cocinados.

10 Pausa y bloqueo	Para poner todas las zonas de cocción en la posición de baja potencia. Pulse 3 segundos para bloquear o desbloquear el panel de control. (Bloqueo de seguridad para niños)
11 Retroceso	Solo Assist CookPuede avanzar a la siguiente fase o salir.

Calentamiento por inducción

A. Bobina de inducción

B. Corrientes inducidas

c. Circuits electrónicos

- El principio del calentamiento por inducción: Cuando coloca el utensilio de cocina en una zona de cocción y la enciende, los circuitos electrónicos de la placa de inducción producen «corrientes inducidas» en el fondo del utensilio de cocina que elevan instantáneamente la temperatura de la misma.

- Mayor velocidad de cocción y fritura: Debido a que se calienta directamente la olla y no el cristal, la eficacia es mayor que en otros sistemas porque no se pierde calor. La mayor parte de la energía absorbida se transforma en calor.

Apagado de seguridad

Si una de las zonas de cocción no se apaga o no se ajusta el nivel de potencia después de un largo período de tiempo, esa zona de cocción en particular se apagará automáticamente.

Las zonas de cocción se desconectan tras los siguientes periodos.

Nivel de potencia Desconexión

1-3 Después de 6 horas

4-6 Después de 5 horas

7-9 Después de 4 horas

10-15 Después de 1,5 horas

NOTA

• La placa de cocción se ha sobrecalentado debido a un funcionamiento anómalo, se mostrará C1. Y la placa de cocción se apagará.
• Los utensilios de cocina son inadecuados, demasiado pequeños o no se han colocado en la zona de cocción, se mostrará. Y después de 1 minuto la zona de cocción correspondiente se apagará.
• En caso de que una o varias zonas de cocción se apaguen antes de que transcurra el tiempo indicado, consulte la sección «Solución de problemas».

Otras razones por las que una zona de cocción se apaga sola

Todas las zonas de cocción se desconectan por sí solas si se vierte líquido sobre el panel de control.

El apagado automático también se activará si coloca un paño húmedo en el panel de control. En ambos casos, será necesario volver a encender el aparato con el control de Encendido/apagado ① después de haber retirado el líquido o el paño.

Indicador de calor residual

Cuando se apaga una zona de cocción de la placa de cocción o la placa completa, la presencia de calor residual se indica mediante Calor, Valor en la indicación de la zona de cocción correspondiente. Aunque la zona de cocción se haya apagado, el indicador de calor residual se apaga únicamente cuando dicha zona se haya enfriado.

Puede utilizar el calor residual para descongelar o mantener calientes los alimentos.

ADVERTENCIA

• Mientras el indicador de calor residual esté activado, existe riesgo de quemaduras.
• Si se interrumpe la alimentación eléctrica, el símbolo 🚗 Calor, 🚗 Valor se apaga y la información de calor residual no estará visible. Sin embargo, aún existe el riesgo de quemadura. Esto puede evitarse actuando siempre con precaución cerca de la placa de cocción.

Detección de la temperatura

Si por cualquier motivo las temperaturas de cualquiera de las zonas de cocción superaran los niveles de seguridad, la zona de cocción se reducirá automáticamente a un nivel de potencia inferior.

Cuando haya terminado de utilizar la placa de cocción, el ventilador de refrigeración seguirá funcionando hasta que el sistema electrónico de la placa se haya enfriado. Y el ventilador de refrigeración se desconecta por sí mismo en función de la temperatura de los componentes electrónicos.

Antes de empezar

Utensilios de cocina

Utilice utensilios de cocina de fondo plano que entren en contacto con toda la zona de cocción. Compruebe que son planos girando una regla sobre el fondo del utensilio. Asegúrese de seguir todas las recomendaciones de uso de los utensilios de cocina.

• Utilice utensilios de cocina fabricados con el material adecuado para la cocción por inducción.
• Utilice utensilios de cocina de calidad con fondos más pesados para una mejor distribución del calor. Así se obtienen los mejores resultados de cocción.
• Haga coincidir el tamaño de la batería de cocina con la cantidad de comida que se va a preparar.
• No deje que los utensilios de cocina se sequen. Esto puede causar daños permanentes en forma de roturas, fusiones o marcas que pueden afectar a la vitrocerámica. (Este tipo de daños no están cubiertos por la garantía).
• No utilice utensilios de cocina sucios o con mucha grasa acumulada. Utilice siempre utensilios de cocina que sean fáciles de limpiar después de cocinar.

PRECAUCIÓN

• Las zonas de cocción pueden tener apariencia de estar frías cuando se apagan. Sin embargo, la superficie del vidrio puede estar caliente por el calor residual transferido por la batería de cocina. El riesgo de quemaduras sigue presente.
• No toque los utensilios de cocina calientes directamente con las manos. Utilice siempre guantes de cocina o agarraderas para proteger las manos de las quemaduras.
• No deslice los utensilios de cocina por la superficie de la placa. Hacerlo puede dañar permanentemente la placa de cocción.

Utensilios de cocina para zonas de cocción por inducción

El quemador de inducción solo se enciende cuando se colocan utensilios de cocina con base magnética en una de las zonas de cocción. Puede utilizar los utensilios de cocina identificados como adecuados a continuación.

Material Idoneidad
Acero, acero esmaltado, hierro fundido	Sí
Acero inoxidable Sí (si el	imán se adhiere al fondo del utensilio)
Aluminio, cobre, latón, vidrio, cerámica, porcelana	No

NOTA

• Los utensilios de cocina apropiados para la cocina de inducción están etiquetados como adecuados por el fabricante.
• Algunos utensilios de cocina pueden hacer ruido cuando se utilizan en zonas de cocción por inducción.
• Estos ruidos no indican que la placa de cocción funcione mal y no afectan en absoluto a su funcionamiento.
• Los utensilios de cocina de acero inoxidable especiales pueden no ser adecuados para la cocina de inducción. Compruebe si un imán atrae la base del utensilio de cocina.

Tamaños de los utensilios de cocina para zonas de cocción por inducción

Las zonas de cocción por inducción se adaptan automáticamente al tamaño del fondo de la olla hasta un determinado límite. Sin embargo, la parte magnética del fondo de la olla debe tener un diámetro mínimo en función del tamaño de la zona de cocción.

Para obtener los mejores resultados, utilice utensilios de cocina cuyo diámetro ferromagnético coincida con el del quemador. Si el quemador no detecta el utensilio, pruebe con un quemador de mayor tamaño.

NOTA

Para conocer el diámetro de los utensilios de cocina, consulte las especificaciones de las zonas de cocción del modelo.

Otros utensilios de cocina de inducción

Algunos utensilios de cocina tienen un material magnético delgado en el fondo para funcionar con una placa de inducción. Estos utensilios de cocina tienen un magnetismo débil y pueden no funcionar bien. (Un magnetismo débil significa que un imán no se adhiere firmemente o que el área donde se adhiere el imán es pequeña.)

A. Zona donde el imán no se adhiere
B. Zona donde se adhiere el imán

Aunque los utensilios de cocina estén diseñados para una placa de inducción, el rendimiento de calentamiento podría ser débil o, a veces, la placa podría no detectar el utensilio de cocina en función del tamaño y la fuerza de la zona magnética en la parte inferior del utensilio.

Cuando se utiliza un utensilio grande con un elemento ferromagnético más pequeño, solo se calienta el elemento ferromagnético. En consecuencia, el calor podría no estar distribuido uniformemente.

Antes de empezar

Prueba de idoneidad

Los utensilios de cocina son aptos para la cocción por inducción si un imán se adhiere al fondo de los mismos y si el fabricante de los mismos los etiqueta como aptos.

• Puede reconocer los buenos utensilios de cocina por sus bases. La base debe ser lo más gruesa y plana posible.
• Al comprar un utensilio de cocina nuevo, preste especial atención al diámetro de la base. Los fabricantes suelen especificar solamente el diámetro del borde superior.
• No utilice utensilios de cocina que tengan las bases dañadas con bordes ásperos o rebabas. Los utensilios de cocina dañados pueden rayar la vitrocerámica de forma permanente si los desliza por la superficie.
• Cuando están frias, las bases de los utensilios de cocina suelen estar ligeramente abombadas hacia dentro (cóncavas). No deben estar abombadas hacia fuera (convexos).
• Si desea utilizar un tipo especial de utensilios de cocina, por ejemplo, una olla a presión, una sartén para cocinar a fuego lento o un wok, siga las instrucciones del fabricante.

Colocación correcta

Correcta Incorrecta
Utensilio de cocina de fondo plano y lados rectos.	Utensilio de cocina con fondos o lados curvados o alabeados.
El utensilio de cocina cumple o supera el tamaño mínimo recomendado para la zona de cocción.	El utensilio de cocina no cumple con el tamaño mínimo requerido para la zona de cocción actual.
El utensilio de cocina se apoya completamente sobre la superficie de la placa.	El utensilio de cocina se apoya en el borde de la placa o no se apoya completamente sobre la superficie de la placa.
El utensilio de cocina está bien equilibrado.	El mango pesado hace que el utensilio se incline.

Consejos para ahorrar energía

Siga estos consejos para ahorrar en el consumo de energía.

• Coloque siempre los utensilios de cocina en una zona de cocción antes de encender el quemador correspondiente.
• Mantenga limpias las zonas de cocción y las bases de las ollas. De lo contrario, se consumirá más energía.
• Cierre firmemente la tapa del utensilio de cocina si la tiene. Esto reducirá el consumo de energía.
• Apague el quemador de trabajo antes de que finalice el tiempo de cocción. Utilice el calor residual para mantener los alimentos calientes.

Puede probar los utensilios de cocina para ver si son adecuados para su uso.

1. Pulse el control de Encendido/apagado ① durante 1-2 segundos para encender la placa de cocción.
2. Pulse el control de pausa y bloqueo ^II durante 3 segundos para activar el bloqueo de seguridad para niños.
3. Pulse el control de temporizador Ⓛ durante 3 segundos para activar el modo de prueba de idoneidad de los utensilios de cocina.
4. Coloque los utensilios de cocina en una de las zonas de cocción y, a continuación, mantenga pulsado el control de la zona de cocción □ durante 3 segundos.

Indicador Descripción
0 El utensilio de cocina es inadecuado
10 ~ 70 %	El utensilio de cocina es adecuado, pero ineficaz
80 ~ 100 % El utensilio de cocina es adecuado

Uso de los botones táctiles

Para accionar los botones táctiles, toque el botón deseado con la yema del dedo hasta que se iluminen o se apaguen los indicadores correspondientes, o hasta que se active la función deseada.

Asegúrese de que solo toca un botón cuando maneja el aparato. Si el dedo está demasiado plano sobre el botón, es posible que se accione también un botón adyacente.

Ruidos de funcionamiento

Si puede oír.

• Ruido de crujido: los utensilios de cocina están hechos de diferentes materiales.
• Silbidos: está usando más de dos zonas de cocción y el utensilio de cocina está hecho de materiales diferentes.
• Zumbido: está usando niveles de potencia elevados.
• Clic: se ha producido una conmutación eléctrica.
• Silbido, zumbido: el ventilador está en funcionamiento.
  Los ruidos son normales y no suponen que haya ningún defecto.

ADVERTENCIA

No utilice utensilios de cocina de diferente tamaño y materiales.

El uso de utensilios de cocina de diferentes tamaños o materiales puede provocar ruidos y vibraciones.

NOTA

El uso de niveles de potencia bajos (1-5) puede provocar ruidos de tipo clic.

Limpieza inicial

Limpie la superficie de la vitrocerámica con un paño húmedo y un limpiador de vitrocerámicas.

ADVERTENCIA

No utilice limpiadores cáusticos o abrasivos. La superficie se podría dañar.

FuncionamientoFuncionamiento

Encendido del aparato

El aparato se enciende con el control de Encendido/apagado 📁Pulse el control de Encendido/apagado 📋durante aproximadamente 1-2 segundos.

NOTA

Después de accionar el control de Encendido/apagado ① para encender el aparato, deberá seleccionar un nivel de potencia en unos 20 segundos. De lo contrario, el aparato se desconectará por razones de seguridad.

Apagado del aparato

Para apagar completamente el aparato, utilice el control de Encendido/apagado ①.

Pulse el control de Encendido/apagado ① durante aproximadamente 1-2 segundos.

NOTA

Después de apagar una sola zona de cocción o toda la superficie de cocción, la presencia de calor residual se indicará en las pantallas digitales de las zonas de cocción correspondientes en forma de Calor. Valor dos pasos para «caliente».

Cuando la temperatura se reduce, Calor, Calor desaparecerá.

Selección de la zona de cocción y del nivel de potencia

1. Para seleccionar la zona de cocción, pulse el control correspondiente de la zona de cocción □.
2. Para fijar y ajustar el nivel de potencia, utilice la barra de control o los botones de control o el mando de control.

Mando de control

Max

NOTA

• Al seleccionar la zona de cocción, el nivel predeterminado es el 15.
• Si se pulsa más de una tecla durante más de 8 segundos, en el indicador de la zona de cocción aparecerá do.

Ajustes sugeridos para cocinar alimentos específicos

Los números de la siguiente tabla son orientativos. El nivel de potencia necesario para los distintos métodos de cocción depende de una serie de variables, como la calidad del utensilio de cocina que se utilice y el tipo y la cantidad de alimentos que se cocinen.

Nivel de potencia	Método de cocción	Ejemplos de uso
14-15	Calentar / Saltear / Freir	Calentar grandes cantidades de líquido, hervir fideos, sellar carne, dorar carne para guisar, estofar carne
8-11 Fritura intensiva		Filete, solomillo, patatas fritas, salchichas, tortitas, pasteles a la plancha
7-10 Freir		Filetes empanados, chuletas, higado, pescado, croquetas, huevos fritos
5-7 Hervir		Cocinar hasta 1,5 l de líquido, patatas, verduras
2-4	Cocinar al vapor / guisar / hervir	Cocinar al vapor y guisar pequeñas cantidades de verduras, hervir platos de arroz y leche
1-2 Derretir		Derretir mantequilla, disolver la gelatina, fundir chocolate

NOTA

Tendrá que ajustar el nivel de potencia según los utensilios de cocina y los alimentos específicos.

Max Boost

La función Max Boost pone a disposición de cada zona de cocción una potencia adicional. (ejemplo: poner a hervir un gran volumen de agua)

Después de los tiempos de Max Boost, las zonas de cocción vuelven a ajustarse automáticamente al ajuste de calor más alto.

NOTA

• En determinadas circunstancias, la función Max Boost puede desactivarse automáticamente para proteger los componentes electrónicos internos de la placa de cocción.
  Por ejemplo, es imposible dar la máxima potencia en la zona Flex trasera y en la zona Flex delantera al mismo tiempo.
• Consulte la especificación de las zonas de cocción de su modelo para conocer el tiempo máximo de Max Boost.

Gestión de la energía

Las zonas de cocción tienen una potencia máxima disponible.

Si se supera este rango de potencia al activar la función Max Boost, la gestión de la energía reduce automáticamente el nivel de potencia de la zona de cocción.

El indicador de esta zona de cocción alterna durante algunos segundos entre el nivel de potencia ajustado y el nivel de potencia máximo posible. A continuación, el indicador cambia del nivel de potencia ajustado al nivel de potencia máximo posible.

Funcionamiento

Utilización de la zona Flex (solo para los modelos que aplican la zona Flex)

La función Flex puede hacer funcionar la zona de cocción completa del lado izquierdo para utilizar utensilios de cocina de gran tamaño. (como por ejemplo: batería de cocina ovalada, hervidor de pescado)

1. Pulse el control de zona Flex ☐.
2. Para establecer y ajustar el nivel de potencia, utilice el control de Nivel de potencia.

NOTA

• Al pulsar el control de zona Flex □ durante el funcionamiento, la función de zona Flex se apagará.
• Si pulsa el control de zona Flex 8 mientras el funcionamiento del quemador es de diferente nivel, el quemador se ajusta a un nivel alto.

Funciones de Flex Plus

Zona de cocción 1	Zona de cocción 5
Zona de cocción 2	Zona de cocción 6
Zona de cocción 3	Zona de cocción 7
Zona de cocción 4	Zona de cocción 8

La zona Flex es un multiolla, multiforma, multitamaño personalizada para cocinar con distintos recipientes a la vez. Está en el lado izquierdo/derecho de la inducción como una zona de cocción (consulte la imagen de la izquierda) Cada zona Flex tiene cuatro zonas de cocción. Donde quiera que coloque el recipiente de cocción en la zona de cocción, estará bien, porque puede usar el cráter aparte.

Las zonas de Flex Plus pueden utilizarse combinando distintas zonas de cocción. Consulle la tabla de más abajo para ver cómo combinar las zonas de cocción usando el botón de selección de fuego.

Zona de cocción	Fuego 1	Fuego 2 Fuego 3 Fuego		4
1
2
3
4

NOTA

• Si se utiliza una sola zona de cocción, el diámetro del fondo de la olla debe ser inferior a 14 cm.
• La placa de cocción puede tardar entre 5 y 10 segundos en reconocer la posición de los utensilios de cocina.
• Es posible que se produzcan ruidos mientras la placa de cocción reconoce los utensilios de cocina.
• No retire los utensilios de cocina durante la cocción. Por motivos de seguridad, la placa de cocción se detiene automáticamente si se retira la olla o la sartén durante más de 5 segundos.

Uso de la zona Flex Plus (solo para los modelos que cuentan con la zona Flex Plus)

1. Pulse el control de zona Flex ☐.
2. Para establecer y ajustar el nivel de potencia, utilice el control de Nivel de potencia.

NOTA

• Al pulsar el control de zona Flex □ durante el funcionamiento, la función de zona Flex se apagará.
• Si pulsa la zona Flex 0 mientras cada zona de cocción está funcionando a diferentes niveles, se ajustará automáticamente al nivel más alto.
• Cuando mueva o añada utensilios de cocina a una nueva zona Flex, cancele el funcionamiento en curso y, a continuación, pulse el control correspondiente de la zona de cocción para activar la zona de cocción.

Mantener caliente

1. Utilice esta función para mantener calientes los alimentos cocinados. Pulse el control correspondiente de la zona de cocción.
2. Pulse el control de Mantener caliente
3. La pantalla de la zona de cocción cambiará.
4. Pulse el control de Mantener caliente 📋 para apagar la zona de cocción.

Temporizador

Uso como temporizador de apagado de seguridad

Si establece un tiempo específico en la zona de cocinado, este se apagará automáticamente una vez transcurrido el tiempo. Esta función es útil cuando se utiliza más de una zona al mismo tiempo.

Configuración como temporizador de apagado de seguridad

1. Encienda la zona de cocinado a la que va a aplicar el temporizador de apagado de seguridad.
2. Pulse la tecla de temporizador ( ⓣ) de la zona en funcionamiento.
3. Utilice el mando para establecer el tiempo.
4. Puede establecer el tiempo en intervalos de 30 segundos desde 30 segundos hasta 10 minutos, en intervalos de 1 minuto desde 10 a 60 minutos y en intervalos de 5 minutos desde 60 a 120 minutos.
5. Mantenga pulsada la tecla de temporizador () para establecer el tiempo rápidamente.

NOTA

• Puede configurar el temporizador hasta un máximo de 2 horas.
• Mantenga pulsado durante 1 segundo el botón Max Boost ( Max) para establecer inmediatamente el tiempo máximo.
• Use un mando de control para configurar el temporizador con precisión.

Desactivación del temporizador de apagado de seguridad

1. Seleccione la zona de cocinado para desactivar el temporizador de apagado de seguridad.
2. Mantenga pulsada la tecla de temporizador ( ⑨) de la zona en funcionamiento. El temporizador se ha desactivado.

Funcionamiento

Pausa/Reanudación

La función Pausa/Reanudación cambia simultáneamente todas las zonas de cocción encendidas al ajuste de baja potencia y luego vuelve al nivel de potencia que se había ajustado anteriormente. Esta función puede utilizarse para interrumpir brevemente y luego continuar el proceso de cocción, por ejemplo, para atender una llamada telefónica.

Cuando se activa la función Pausa/Reanudación, todos los controles, excepto el de Pausa y bloqueo ^II y los controles de Encendido/apagado (se desactivan. Para reanudar la cocción, pulse el control de Pausa y bloqueo ^II de nuevo.

Parada rápida

Esta opción reduce el paso y el tiempo que se tarda en dejar de cocinar. Para apagar una zona de cocción, pulse el control de Zona de cocción durante 2 segundos.

NOTA

La zona Flex □ no admite la función de parada rápida.

Bloqueo de seguridad para niños

Puede utilizar el bloqueo de seguridad para niños para evitar que se encienda involuntariamente una zona de cocción y se active la superficie de cocción. También el panel de control, con la excepción de el control de Encendido/apagado (sólo apagar el control), puede bloquearse para evitar que los ajustes se modifiquen involuntariamente, por ejemplo, pasando un trapo por encima del panel.

Activación y desactivación del bloqueo de seguridad para niños

1. Pulse el control de Encendido/apagado || durante aproximadamente 3 segundos. Oirá una señal acústica como confirmación.
2. Pulse cualquier control. 🔒 aparecerá en los indicadores, para mostrar que se ha activado el bloqueo de seguridad para niños.
3. Para desactivar el bloqueo de seguridad para niños, pulse el control de Pausa y bloqueo II de nuevo durante 3 segundos. Oirá una señal acústica como confirmación.

NOTA

• Independientemente del encendido/apagado, el bloqueo para niños está activado.
• Puede ajustar el bloqueo de seguridad para niños durante la cocción. Para apagar el quemador con el bloqueo de seguridad para niños activado, pulse el control de Encendido/apagado ① o apague primero el bloqueo de seguridad para niños y luego pulse el control de correspondiente de la zona de cocción □.

Ajuste del idioma

1. Mantenga pulsada la tecla Encendido/apagado durante más de 1 segundo para encender el producto.
2. Mantenga pulsada simultáneamente las teclas OK – ^f y Pausa y bloqueo II durante 3 segundos.
3. Seleccione el idioma usando el control y pulse la tecla OK

Límite de potencia máxima

Esta función le permite ajustar la potencia máxima del aparato.

1. Mantenga la energía apagada.
2. Pulse el control de Pausa y bloqueo durante aproximadamente 3 segundos para activar el bloqueo de seguridad para niños.
3. Pulse el control de la zona de cocción □ delantera izquierda y el control de la zona de cocción □ delantera derecha al mismo tiempo durante aproximadamente 3 segundos.
4. Pulse el control de Temporizador durante aproximadamente 3 segundos. Los indicadores mostrarán Po. y la potencia máxima de corriente actual.
5. Puede ajustar el límite de potencia con el control de OK (4000 W, 7400 W)
6. Pulse el control de Encendido/apagado para fijar el ajuste.

NOTA

En el modo de baja potencia (4000 W), el nivel de potencia se ajustará automáticamente.

Activación/desactivación del sonido

1. Pulse el control de Encendido/apagado durante aproximadamente 1-2 segundos.
2. Pulse el control de Temporizador durante 3 segundos dentro de los 10 segundos siguientes al encendido.
3. El sonido se apagará y aparecerá Sonido desactivado en los indicadores.
4. Para cambiar la configuración del sonido, repita los pasos 1 y 2. El sonido se encenderá y aparecerá Sonido activado en los indicadores.

NOTA

No es posible cambiar los ajustes de sonido después de 10 segundos desde el encendido.

Conexión del Assist Sensor

Cuando se cocina en una sartén o cazuela con Assist Sensor, se puede medir la temperatura de los alimentos para una cocción personalizada y una cocción automática.

1. Pulse la tecla Encendido/apagado ① durante más de 1 segundo para encender el producto. Acceda al menú Assist Cook - ^6 y ajustelo. Pulse la tecla.
2. La pantalla de conexión del Assist Sensor aparece en la pantalla.
3. Pulse la tecla de Assist Sensor
4. Una vez finalizada la conexión del Assist Sensor, se muestra la pantalla de finalización.

NOTA

Consulte en el manual del Assist Sensor el funcionamiento del mismo. Escanee esto con su smartphone.

Funcionamiento

Uso de las funciones del Assist Cook

Max OK B(1max)

1. Acceda al menú Assist Cook y pulse el botón Ajustes ( ^— ) para utilizar las funciones siguientes.
2. Deslice el dedo alrededor del mando para ajustar el nivel de potencia a aplicar. La indicación de la cantidad de potencia a aplicarse podría mostrarse aparte, según el tipo de placa de cocina.

Menú Assist Cook Detalles del menú Assist Cook
Cocción al vacío.	Utilice Assist Sensor para mantener la comida a la temperatura deseada (de 35o C a 100o C).Para esta función, puede ajustar el temporizador hasta un máximo de 9 horas y 59 minutos. Utilicelo para los distintos estilos de cocción; incluso para cocción al vacío.
Termómetro	Use the assist sensor to check the temperature of the current food.
Conéctese a SmartThings para consultar las mejores recetas	Después de recibir la primera receta del servicio de cocina, tendrá la posibilidad de guardar hasta cinco recetas y ponerlas en práctica de forma inmediata.Si no está conectado a SmartThings, no se activará la función relativa a las últimas rectas que cocine.

PRECAUCIÓN

Comience a utilizar el Assist Cook con la placa de inducción fria.

NOTA

• Las funciones cocción al vacío y Termómetro están disponibles para todos los quemadores. Conéctese a la app SmartThings para ver las estupendas recetas que solo se pueden realizar en el quemador frontal derecho.
• Si el sensor de Asistencia no se utiliza durante más de 5 minutos después de retirarlo del cargador, dicho sensor entra en el modo reposo. Para volver a utilizarlo, presione una vez el botón del Assist Sensor.

Conecte la aplicación móvil Easy Setup

Busque «SmartThings» en la Google Play Store, Galaxy Store o Apple App Store, Descargue la aplicación SmartThings proporcionada por Samsung Electronics en su dispositivo inteligente. Necesita una cuenta de Samsung para usar la aplicación.

① E

AP

1. Mantenga pulsado durante al menos 1 segundo el botón de encendido/apagado (①) para encender el producto e iniciar la aplicación móvil SmartThings.
2. Mantenga pulsada la tecla de Pausa y bloqueo(II) durante unos 5 segundos. Después de eso, preparese para conectarse a la aplicación móvil. Continúe con la conexión siguiendo la guía que se muestra en la aplicación móvil.
3. Siga manteniendo pulsada la tecla de Pausa y bloqueo ( ^II ) incluso después de aparecer la pantalla Ajustes de bloqueo.
4. Cuando el dispositivo se está conectando a la aplicación móvil, aparecen en la pantalla «Conectando (Connecting)». (Esto puede llevar un máximo de 5 minutos dependiendo de su entorno de uso.)
5. Una vez completada la conexión, aparece «Conectado correctamente» en la pantalla. Ahora puede monitorizar el estado de su dispositivo desde la aplicación móvil.

Configuración de activación/desactivación de la Wi-Fi

1. Mantenga pulsado durante al menos 1 segundo el botón de encendido/apagado (①) para encender el producto.
2. Durante los 10 segundos posteriores al encendido del producto, mantenga pulsada la tecla de Pausa y bloqueo (II _O(3deo) ) durante unos 3 segundos.
3. Mantenga pulsada la tecla de Max Boost (Max) durante unos 3 segundos. La conexión Wi-Fi del producto está habilitada.
4. Pulse la tecla OK () para activar/desactivar la conexión Wi-Fi.

Control del extractor

Este producto cuenta con un dispositivo Bluetooth que puede utilizar para conectar la placa de cocción con los modelos con control de campana de Samsung. A través de la conexión Bluetooth, puede utilizar la función de control de la campana en la aplicación SmartThings.

Para saber más sobre los modelos con control de campana de Samsung, visite www.samsung.com.

Para conectarse a un modelo con control de campana

1. Descargue y abra la aplicación SmartThings en su teléfono inteligente. A continuación, complete el procedimiento de Smart Connect para conectarse a la placa de cocción.
2. Siga las instrucciones de Bluetooth del modelo con control de campana y active la conexión Bluetooth.
3. Mantenga pulsados los controles de Temporizador y Pausa y bloqueo simultáneamente para realizar la conexión Bluetooth. Cuando la conexión Bluetooth se establece con éxito, aparece Bluetooth en el indicador.
4. Siga las instrucciones del manual de usuario del modelo con control de campana y la guía de la aplicación para utilizar el control de la campana.

NOTA

• Si la conexión de Smart Connect no se realiza correctamente, no podrá utilizar la aplicación SmartThings para supervisar y controlar la campana.
• Sin una conexión Smart Connect con la placa de cocción, puede utilizar una conexión Bluetooth para emparejar la placa de cocción con la campana y sincronizarlas. Para ello, siga los pasos 2 y 3 anteriores.

NOTA

Aunque aparezca en la pantalla «(Calor) Calor residual», no puede activar/ desactivar la conexión Wi-Fi por motivos de seguridad.

Mantenimiento del aparato

Placa de cocción

ADVERTENCIA

Los productos de limpieza no deben entrar en contacto con una superficie vitrocerámica caliente: Todos los productos de limpieza deben eliminarse con una cantidad adecuada de agua limpia después de la limpieza porque pueden tener un efecto cáustico cuando la superficie se calienta. No utilice ningún limpiador agresivo, como sprays para parrillas u hornos, estropajos o limpiadores abrasivos para sartenes.

NOTA

Limpie la superficie vitrocerámica después de cada uso cuando aún esté caliente al tacto. Esto evitará que los derrames se quemen en la superficie. Elimine las escamas, las marcas de agua, los goteos de grasa y la decoloración metálica con un limpiador de vitrocerámica o de acero inoxidable disponible en el mercado.

Suciedad ligera

1. Limpie la superficie vitrocerámica con un paño húmedo.
2. Frote en seco con un paño limpio. No deben quedar restos de producto de limpieza en la superficie.
3. Limpie a fondo toda la superficie de cocción de vitrocerámica una vez a la semana con un limpiador de vitrocerámica o de acero inoxidable disponible en el mercado.
4. Limpie la superficie vitrocerámica con una cantidad adecuada de agua limpia y frótela para secarla con un paño limpio y sin pelusas.

Suciedad persistente

1. Para eliminar los alimentos derramados de los recipientes al hervir y las salpicaduras persistentes, utilice un rascador de vidrio.
2. Coloque el rascador de vidrio en ángulo con la superficie vitrocerámica.
3. Elimine la suciedad raspando con la cuchilla.

NOTA

Los rascadores de vidrio y los limpiadores de vidrio cerámico se pueden adquirir en tiendas especializadas.

Restos difíciles

1. Retire los restos como azúcar quemado, plástico derretido, papel de aluminio u otros materiales con un rascador de vidrio inmediatamente y mientras estén calientes.

ADVERTENCIA

Existe el riesgo de quemarse al utilizar el rascador de vidrio en una zona de cocción caliente:

1. Limpie la placa de cocción con normalidad cuando se haya enfriado. Si la zona de cocción en la que se ha derretido algo se ha enfriado, vuelva a calentarla para limpiarla.

NOTA

Los arañazos o las manchas oscuras en la superficie vitrocerámica, causados, por ejemplo, por una sartén con bordes afilados, no pueden eliminarse. No obstante, no perjudican el funcionamiento de la placa.

Marco de la placa de cocción (opcional)

ADVERTENCIA

No utilice vinagre, zumo de limón o descalcificador en el marco de la placa de cocción, ya que aparecerán manchas opacas.

1. Limpie el marco con un paño húmedo.

2. Humedezca los restos secos con un paño húmedo. Limpie y frote en seco.

Para evitar daños a la placa de cocción

• No utilice la placa de cocción como superficie de trabajo o de almacenaje.
• No ponga en funcionamiento una zona de cocción si no hay ningún recipiente de cocina sobre la placa o si el recipiente está vacío.
• El vidrio cerámico es muy duro y resistente a los choques de temperatura, pero no es irrompible. Puede dañarse por la caída de un objeto especialmente afilado o duro sobre la placa de cocción.
• No coloque sartenes en el marco de la placa de cocción. Pueden producirse arañazos y daños en el acabado.
• Evite derramar líquidos ácidos, por ejemplo, vinagre, zumo de limón y productos desincrustantes, sobre el armazón de la placa de cocción, ya que estos líquidos pueden provocar manchas opacas.
• Si el azúcar o un preparado que contenga azúcar entra en contacto con una zona de cocción caliente y se funde, debe limpiarse inmediatamente con una rasqueta de cocina mientras esté caliente. Si se deja enfriar, puede dañar la superficie al retirarse.
• Mantenga todos los objetos y materiales que puedan derretirse, por ejemplo, plásticos, papel de aluminio y papel de horno, alejados de la superficie vitrocerámica. Si algún material similar se funde en la placa de cocción, debe retirarse inmediatamente con un rascador.

Solución de problemas y servicio técnico

Solución de problemas

Puede producirse algún pequeño fallo que puede corregir usted mismo con la ayuda de las siguientes instrucciones. No intente ninguna otra reparación si las siguientes instrucciones no ayudan en cada caso concreto.

ADVERTENCIA

Las reparaciones del aparato deben ser realizadas únicamente por un técnico de servicio cualificado. Las reparaciones mal ejecutadas pueden suponer un riesgo considerable para el usuario. Si es necesario reparar el aparato, póngase en contacto con su centro de atención al cliente.

Señal Confirmación Procedimiento de actuación
No aparece ningún indicador en la pantalla	¿Se ha averiado el interruptor de potencia en la casa?	Compruebe el interruptor.Llame al servicio técnico
No funciona aunque pulse el botón.	¿Hay agua o algún paño húmedo en el panel de control?	Mantenga limpio el panel de control.
	¿Se enciende la corriente cuando pulsa el botón de encendido?	Pulse el botón de encendido para encenderla.
	¿Está activada la función de bloqueo?	Desactive la función de bloqueo.
	¿Está desactivada la corriente?	Si activa la corriente y no pulsa ningún botón durante un tiempo determinado, la corriente se desactiva de forma automática.

Señal Confirmación Procedimiento de actuación
De repente, la unidad operativa no funciona.	¿Está desactivada la corriente?	Se puede producir un corte de corriente como consecuencia de cortes en el suministro eléctrico o fallos de seguridad. Puede activarla de nuevo.
	¿Hay agua o algún paño húmedo en el panel de control?	Mantenga limpio el panel de control.
He desactivado la corriente después de utilizarla, pero no aparece la señal Calor.	¿Ha utilizado el fuego durante poco tiempo?	Tengo poco calor residual. No aparece la señal Calor.
	¿Está caliente la superficie de la vitrocerámica?	Consulte al servicio técnico.
El ventilador de refrigeración sigue funcionando aunque esté desactivada la corriente.	¿Lleva en funcionamiento mucho tiempo sin interrupción?	Si el producto ha estado en funcionamiento durante mucho tiempo, el ventilador de refrigeración podría seguir funcionando durante cierto tiempo, incluso si se corta la corriente, con el fin de enfriar el producto. Cuando finaliza el enfriado, la función del ventilador de enfriamiento termina de forma automática.

Señal Causas y medidas
A2	• Ocurre cuando el motor de CC no puede funcionar debido a defectos en la PCB, el cableado o alguna perturbación en la hoja del motor.
C1	• Si hay un problema con el producto debido al calentamiento de una olla vacía o una operación anormal durante mucho tiempo, retire el recipiente de cocción y enfrie el producto lo suficiente antes de utilizarlo.
C0, C2	• Si le aparece el mismo mensaje incluso si toma medidas, consulte con el servicio técnico.• Aparece si existe algún fallo con el sensor de temperatura. Consulte con el servicio técnico.
d0	• Compruebe si existen sustancias extrañas en la zona operativa, limpie ña zona operativa e inténtelo de nuevo.• Si continúa pulsando el botón durante más de 8 segundos, aparecerá un aviso de seguridad. Intente desactivarlo y activelo de nuevo.• Si aparece el mismo mensaje incluso si toma medidas, consulte con el servicio técnico.
F0, F2	• Este mensaje se produce por la comunicación deficiente de los chips en el interior del producto. Consulte con el servicio técnico.
UP	• Aparece cuando existe una anomalía en el voltaje de uso. Revise el enchufe.

Señal Causas y medidas
	• Si el recipiente de cocción no es adecuado para la inducción o funciona sin el recipiente de cocción.• Utilice un recipiente de cocción adecuado para inducción.• Si aparece el mismo mensaje incluso si toma medidas, consulte con el servicio técnico.
	• Aparece cuando se activa la función de bloqueo.• Si aparece el mismo mensaje incluso si toma medidas, consulte con el servicio técnico.
Calor, Calor	• Se muestra cuando existe calor residual en la vitrocerámica una vez se ha desactivado la corriente.• Si la señal luminosa no desaparece después de que se haya enfriado por completo, consulte con el servicio técnico.

Solución de problemas y servicio técnico

¿Qué debo hacer si la zona de cocción no se enciende ni apaga?

Esto podría deberse a una de las siguientes causas:

- El panel de control está parcialmente cubierto por algún líquido o un paño húmedo.

- El bloqueo para niños está activado y se muestra

¿Qué debo hacer si se activa la indicación do?

Compruebe lo siguiente:

- El panel de control está parcialmente cubierto por algún líquido o un paño húmedo.

Para restablecerlo, pulse el botón de Encendido/apagado ①.

- Si se ha derramado líquido en el panel de control, limpielo.

¿Qué debo hacer si se activa la indicación €1?

Compruebe lo siguiente:

- La placa de cocción se ha sobrecalentado debido a un funcionamiento anómalo.

- Una vez que la placa de cocción se haya enfriado, pulse el botón de Encendido/apagado ① para restablecerla.

¿Qué debo hacer si se activa la indicación ☐?

Compruebe lo siguiente:

- Los utensilios de cocina son inadecuados, demasiado pequeños o no se han colocado en la zona de cocción.

- Si se utilizan utensilios de cocina adecuados, la indicación desaparecerá automáticamente.

¿Qué debo hacer si el ventilador de refrigeración funciona después de apagar la placa?

Compruebe lo siguiente:

- Cuando haya terminado de utilizar la placa de cocción, el ventilador funciona por si mismo para enfriar.

- Una vez que el sistema electrónico de la placa de cocción se haya enfriado o haya transcurrido el tiempo máximo (10 minutos), el ventilador de refrigeración se apaga.

- Si solicita servicio técnico presencial debido a una indicación mostrada durante el uso del aparato, la visita del técnico de servicio puede tener un coste incluso durante el periodo de garantía.

Servicio

Antes de solicitar ayuda o servicio técnico, marque la sección «Solución de problemas». Si aún necesita ayuda, siga las instrucciones siguientes.

¿Es un fallo técnica?

En caso afirmativo, póngase en contacto con su centro de atención al cliente. Prepare siempre la consulta de antemano. Esto facilitará el proceso de diagnóstico del problema, así como la decisión sobre si es necesario un servicio presencial.

Reúna la información siguiente.

- ¿Qué forma toma el problema?

- ¿En qué circunstancias ocurre el problema?

Al llamar, disponga del modelo y el número de serie del aparato. Esta información se indica en la placa de características de la siguiente manera:

- Descripción del modelo

- Número de serie (15 dígitos)

Le recomendamos que anote dicha información aquí para agilizar el acceso a la misma.

- Modelo:

- Número de serie:

¿Qué situaciones conllevan un coste para el usuario incluso durante el período de garantía?

- Si podría haber solucionado el problema usted mismo aplicando una de las soluciones proporcionadas en la sección «Solución de problemas».

- Si el técnico del servicio de atención al cliente tiene que realizar varias visitas porque no se le proporcionó toda la información relevante antes de la visita y, como consecuencia, debe por ejemplo realizar desplazamientos adicionales por piezas. Preparar la llamada telefónica como se ha descrito anteriormente le ahorrará el coste de dichas visitas.

Notas

PREGUNTAS O COMENTARIOS

PAÍS LLAMADA O VISITA EN LÍNEA
AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support

BFI.GIUM 02-201-24-18

www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)

DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/1/support
FRANCE 01 48 63 00 00 www.samsung.com/ft/support

GERMANY 06196 77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support

CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	www.samsung.com/gr/support

LUXEMBURG 261 03 710		www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	Chamada para a rede fixa nacionalDias úteis das 9h às 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN	0771-400 300	www.samsung.com/se/support
SWITZERLAND 0800 726 786		www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

PAÍS LLAMADA O VISITA EN LÍNEA
ALBANIA 045 620 202 www.samsung.com/al/support

BOSNIA	055 233 999	www.samsung.com/ba/support
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
BULGARIA	0800 111 31 - Безплатон за всички оператори*3000 - Цена на един градски разговор или според тарифата на мобилният оператор09:00 до 18:00 - Понеделник до Петък	www.samsung.com/bg/support
CROATIA	072 726 786	www.samsung.com/hr/support
CZECHI	800 - SAMSUNG(800-726786)	www.samsung.com/cz/support
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
MONTENEGRO	020 405 888	www.samsung.com/support
POLAND	801-172-678* lub [phone]** (nplata wedlug taryfy operatora)	http://www.samsung.com/pl/support/
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat în reteaProgram Call CenterLuni - Vineri; 9 AM - 6 PM	www.samsung.com/rn/support
SERBIA	011 321 6899 www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support

LITHUANIA 8-800-77777 www.samsung.com/lt/support

LATVIA	8000-7267 www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
KOSOVO 038 40 30 90	www.samsung.com/support

Placa de indução

Manual do utilizador

NZ64B7799**

SAMSUNG

Índice

Indicador de calor residual 13

Ruidos de funcionamento 17

Limpeza inicial 17

Operação 18

Ligar o aparelho 18

Max Boost (Aumento máximo) 19

Indicador de calor residual

Siga estas dicas para poupar no consumo energético.

Max Boost (Aumento máximo)

- Código S/N (15 dígitos)
