Induktsioonpliidiplaat

Kasutusjuhend

NZ64B7799**

SAMSUNG

Sisukord

Juhendi kasutus 3

Kasutusjuhendis kasutatakse järgmisi sümboleid. 3

Mudeli nimi ja seerianumber 3

Ohutussuunised 3

Pakkematerjalide körvaldamine 7

Vana seadme nöuetekohane kasutuselt körvaldamine 7

Öige viis toote kasutuselt körvaldamiseks (elektriliste ja elektrooniliste seadmete jäätmed) 7

Pliidiplaadi paigaldamine 8

Ohutusteave paigaldajale 8

Vajalikud tööriistad 8

Ühendamine vooluvörguga 8

Töötasapinnale paigaldamine 9

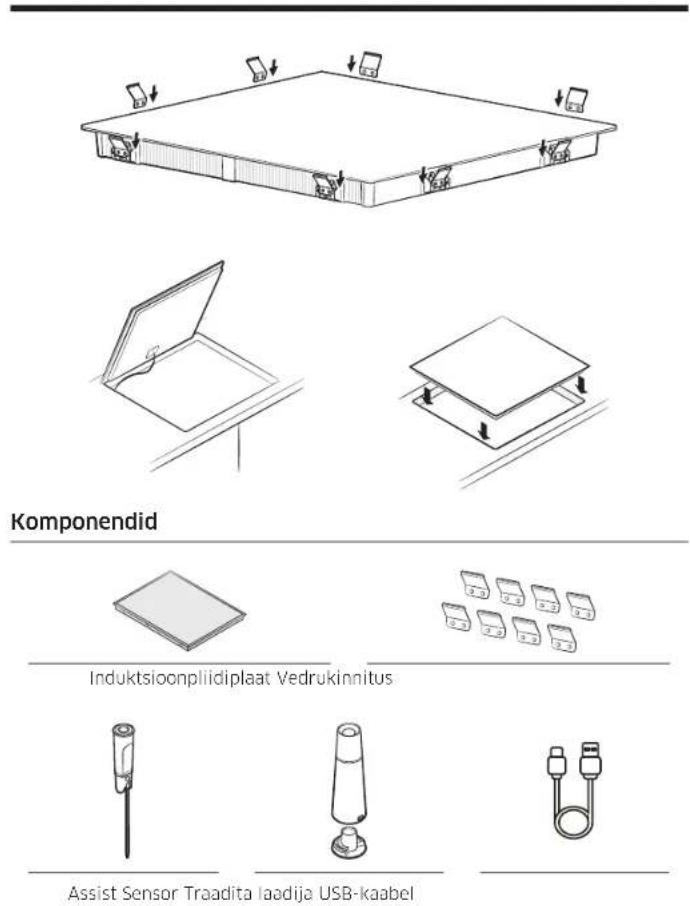

Komponendid 11

Enne alustamist 11

Keedualad 11

Juhtpaneel 12

Induktsioonkuumutus 12

Kaitseväljalülitus 13

Jääksoojuse indikaator 13

Temperatuuri tuvastamine 13

Küpsetusnöud 14

Puutenuppude kasutamine 17

Töömüra 17

Algne puhastamine 17

Kasutamine 18

Seadme sisselülitamine 18

Seadme väljalülitamine 18

Keeduala ja võimsustaseme valimine 18

Lisavõimsus 19

Kombineeritava keeduala kasutamine (üksnes kombineeritava keedualaga

mudelitele) 20

Kombineeritava keeduala funktsioon 20

Soojas hoidmine 21

Taimer 21

Peatamine/jätkamine 22

Kiirseiskamine 22

Lapselukk 22

Keelesäte 23

Maksimumvõimsuse piirang 23

Heli sisse-/väljalülitamine 23

Assist Sensor ühendamine 23

Assist Cook funktsioonide kasutamine 24

Mobiilirakenduse Easy Setup ühendamine 24

Wi-Fi sisse-/väljalūlitamissätted 25

Öhupuhasti juhtimine 25

Seadme hooldamine 26

Pliidiplaat 26

Kergesti eemaldatav mustus 26

Raskesti eemaldatav mustus 26

Probleemne mustus 27

Pliidiplaadi raam (valikuline) 27

Pliidiplaadi kahjustamise vältimiseks toimige järgmiselt 27

Veaotsing ja parandus 28

Veaotsing 28

Parandus 30

Juhendi kasutus

Lugege see kasutusjuhend enne seadme kasutamist hoolikalt läbi, pöörates erilist tahelepanu järgmises jaotises esitatud ohutusteabele. Holdke kasutusjuhend alles, sest seda võib tulevikus tarvis minna. Seadme omanikuvahetuse korral andke see juhend kindlasti üle uuele omanikule.

Kasutusjuhendis kasutatakse järgmisi sümboleid.

HOIATUS!

Ebaõige ja hoolimatu kasutamine, mis võib kaasa tuua tõsiseid kehavigastusi või surma.

ETTEVAATUST!

Ebaõige ja hoolimatu kasutamine, mis võib kaasa tuua kergemaid kehavigastusi või varalise kahju.

ETTEVAATUST!

Pliidiplaadi kasutamisel tulekahju, plahvatuse, elektrilöögi või kehavigastuste vältimiseks järgige alltoodud põhilisi ohutusnõudeid.

MÄRKUS

Kasulikud nāpunāited, soovitused või teave, mis aitab kasutajal toodet käsitseda.

Mudeli nimi ja seerianumber

Mudeli nimi ja seerianumber on märgitud pliidiplaadi põhjale kinnitatud sildile. Kirjutage see leave hilisemaks kasutamiseks üles või kinnitage täiendav tootesilt (asub toote pealmisel küljel) sellele lehele.

Mudeli nimi

Seerianumber

Ohutussuunised

Seadme ohutus vastab köigile kehtivatele tehnilistele ja ohutusstandarditele. Kuid tootjana leiame, et meie kohustus on teavitada teid järgmistest ohutussuunistest.

▲ HOIATUS!

See seade ei ole möeldud kasutamiseks lastele ega piiratud füüsiliste, sensoorsete või vaimsete võimetega või kogemusteta ja teadmisteta isikutele, välja arvatud juhul, kui nende ohutuse eest vastutav isik on neile seadme kasutamiseks vajalikke suuniseid andnud või nad on selle isiku järelevalve all.

Ärge jätke lapsi järelevalveta ja veenduge, et nad ei mängiks seadmega.

Alates 8-aastased lapsed ning füüsilise, sensoorse ja vaimupuudega või kogemuste ja oskusteta inimesed võivad seadet kasutada vaid järelevalve all ning tingimusel, et neid öpetatakse seadet turvaliselt käsitsema ja nad mõistavad seadme kasutamisega kaasnevaid ohte. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet puhastada ega hooldada ilma järelevalveta.

Seadme elektriühenduse loomisel tuleb paigaldada lahendus ühenduse katkestamiseks, et seadme saaks pärast paigaldamist vooluvõrgust lahti ühendada. Lahtiühendamiseks võib paigaldada pistiku või lüliti vastavalt kehtivatele elektrisüsteemide eeskirjadele.

Ohutussuunised

Kui toitekaabel on kahjustatud, peab tootja, volitatud hooldusspetsialist või samaväärsse kvalifikatsiooniga isik selle asendama, et vältida ohtlikke olukordi.

Kinnitamiseks ei tohiks kasutada liimaineid, kuna neid ei peeta usaldusväärseteks kinnituslahendusteks.

HOIATUS! Kui seadme pind on mõranenud, lülitage seade välja, et vältida elektrilööki.

Seade muutub kasutamise ajal kuumaks. Jälgige, et te puudutaks seadmes olevaid kütteelemente.

HOIATUS! Välimised osad muutuvad kasutamisel ajal kuumaks. Hoidke väiksed lapsed seadmest eemale.

Ärge kasutage aurupuhastit.

Ärge asetage pliidiplaadile metallesemeid, nt nuge, kahvleid, lusikaid ja kaasi, kuna need võivad kuumeneda.

Pärast kasutamist lülitage pliidiplaat juhtnupust välja ning ärge jääge lootma küpsetusnõu tuvastusfunktsioonile.

Seade ei ole möeldud kasutamiseks välise taimeri või eraldiseisva kaugjuhtimissüsteemiga.

TÄHELEPANU! Küpsetusprotsessi ei tohi jätta järelevalveta. Lühiajalist küpsetusprotsessi peab pidevalt jälgima.

Seadet ei tohi paigaldada dekoratiivse ukse taha, et vältida ülekuumenemist.

HOIATUS! Seade ja selle välimised osad muutuvad kasutamise käigus kuumaks. Jälgige, et te puudutaks kütteelemente. Alla 8-aastased lapsed tuleb seadmest eemale hoida, kui puudub pidev järelevalve.

HOIATUS! Kui pliidiplaadil rasva või öliga küpsetamisel ei olda tähelepanelik, võib see olla ohtlik ja põhjustada tulekahju.

ÄRGE KUNAGI püüdke kustutada pliidil tekkinud tulekahju veega, vaid lülitage pliit välja ja katke leek näiteks kaane või tuletekiga.

HOIATUS! Tuleoht! Ärge hoidke asju pliidiplaadi peal.

HOIATUS! Kasutage ainult pliidiplaadi tootja valmistatud või kasutusjuhendis tootja heakskiidetud pliidiplaadi kaitsmeid või seadmesse integreeritud kaitsmeid. Valede kaitsmete kasutamine võib põhjustada önnetusi.

Pinnad võivad kasutamise käigus kuumeneda.

Alates 8-aastased lapsed ning füüsilise, sensoorse ja vaimupuudega või kogemuste ja oskusteta inimesed võivad seadet kasutada vaid järelevalve all ning tingimusel, et neid öpetatakse seadet turvaliselt käsitsema ja nad mõistavad seadme kasutamisega kaasnevaid ohte. Lapsed ei tohi seadmega mängida. Lapsed ei tohi puhastada ega hooldada, välja arvatud juhul, kui nad on vanemad kui 8 aastat ja nende järelevalve all. Hoidke seade ja selle kaabel alla 8-aastastele lastele kättesaamatus kohas.

⚠️ ETTEVAATUST!

Seadme peab nõuetekohaselt paigaldama ja maandama kvalifitseeritud tehnik.

Seadet võib hooldada ainult kvalifitseeritud hoolduspersonal. Ebapädevate isikute tehtud parandused võivad tekitada vigastusi või põhjustada tõsiseid rikkeid. Kui seade vajab remonti, võtke ühendust kohaliku hooldusega. Nende suuniste eiramine võib põhjustada kahjustuse ja muuta garantii kehtetuks.

Süvispaigaldusega seadmeid vöib kasutada alles siis, kui need on asjakohastele standarditele vastavasse kappi vöi töötasapinnale paigaldatud. See tagab piisava kaitse elektriliste osadega kokkupuute eest, nagu peamised ohutusstandardid seda nöuavad.

Kui seadme töös ilmneb rike või see saab kahjustada või mõraneb:

• lülitage köik keedualad välja;
• eemaldage pliidiplaat vooluvõrgust;
  • võtke ühendust kohaliku hooldusega.
  Kui pliidiplaati tekivad mõrad, lülitage seade välja, et vältida elektrilöögiohtu. Ärge kasutage pliidiplaati enne, kui selle klaaspind on asendatud.

Ohutussuunised

Ärge kasutage pliidiplaati alumiiniumfooliumi, selle sisse pakitud toodete või alumiiniumist küpsetusnõudesse pakendatud külmutatud toidu kuumutamiseks.

Küpsetusnõu ja pliidiplaadi vahel olev vedelik võib tekitada aururõhku, mis võib põhjustada küpsetusnõu hüppamist.

Veenduge alati, et pliidiplaat ja küpsetusnõu põhi oleksid kuivad.

Keedualad muutuvad toiduvalmistamise käigus kuumaks. Hoidke väiksed lapsed seadmest eemale.

Hoidke köik pakkematerjalid lastele kättesaamatus kohas, kuna need vöivad olla lastele ohtlikud.

Seda seadet võib kasutada ainult tavapäraseks koduseks toiduküpsetamiseks. See pole mõeldud ärialaseks või tööstuslikuks kasutamiseks.

Ärge kasutage pliidiplaati ruumi kütmiseks.

Olge pliidiplaadi juures elektriseadmete vooluvõrku ühendamisel ettevaatlik. Toitekaablid ei tohi pliidiplaadiga kokku puutuda.

Kuum rasv ja öli vöib hölpsalt süttida. Kui kasutate küpsetamiseks rasva vöi öli, nt küpsetate friikartuleid, ärge jätke toiduvalmistamist järelevalveta.

Lülitage keedualad pärast kasutamist välja.

Hoidke juhtpaneel alati puhta ja kuivana.

Ärge pange pliidiplaadile kergestisüttivaid asju, kuna need võivad süttida.

Seadme hooletu kasutamise korral esineb põletusoht.

Elektriseadmete kaablid ei tohi pliidiplaadi ega küpsetusnõude kuumade pindadega kokku puutuda.

Ärge kasutage pliidiplaati riiete kuivatamiseks.

Südamestimulaatori või aktiivse südameimplantaadiga kasutajad peavad hoidma induktsioonkeedualadest vähemalt 30 cm kaugusele, kui need on sisse lülitatud. Kahtluse korral konsulteerige oma meditsiiniseadme tootjaga või arstiga.

(Ainult induktsioonpliidiplaatide puhul)

Ärge proovige seadet ise parandada, lahti võtta ega sellele muudatusi teha.

Enne puhastamist lülitage seade alati välja.

Puhastage pliidiplaati ainult selles juhendis esitatud puhastus- ja hooldussuuniseid järgides.

Hoidke lemmikloomad seadmest eemale, kuna nad võivad selle juhtelementidele astuda ja põhjustada seadme rikke.

Pakkematerjalide körvaldamine

HOIATUS!

Kõik seadme pakendamiseks kasutatud materjalid on täielikult ringlussevõetavad. Vahtplastist plaadid ja kõvad osad on nõuetekohaselt märgistatud. Kõrvaldage pakkematerjalid ja vanad seadmed vastavalt ohutus- ja keskkonnakaitse nõuetele.

Vana seadme nõuetekohane kasutuselt kõrvaldamine

HOIATUS!

Enne vana seadme kasutuselt körvaldamist muutke see kasutuskölbmatuks, et see ei kujutaks ohtu. Selleks laske kvalifitseeritud tehnikul seade vooluvörgust lahutada ja toitejuhe eemaldada.

Seadet ei tohi visata olmeprügi hulka.

Teavet asjakohaste kogumispunktide või prügilate kohta küsige kohalikust

jäätmekäitlusettevöttest või omavalitsusest.

Õige viis toote kasutuselt körvaldamiseks (elektriliste ja elektrooniliste seadmete jäätmed)

(Kehtib riikides, kus sorditakse jäätmeid)

Selline tähistus tootel, selle tarvikutel või dokumentides näitab, et toodet ega selle elektroonilisi tarvikuid (nt laadija, peakomplekt, USB-kaabel) ei tohi kasutusea löppedes kõrvaldada kasutuselt koos muude olmejäätmetega. Selleks et vältida jäätmete kontrollimatu käitlemisega seotud võimaliku kahju tekitamist keskkonnale või inimeste tervisele ning edendada materiaalsete vahendite säastvat taaskasutust, eraldage need esemed muudest jäälmetest ja suunake vastutustundlikult taasringlusse.

Kodukasutajad saavad teavet nende esemete keskkonnaohutu ringlussevõtu kohta kas toote müüjalt või asjakohasest ametiasutusest.

Ettevötted peaksid võtma ühendust tarnijaga ning kontrollima ostulepingu tingimusi. Toodet ega selle elektroonilisi tarvikuid ei tohi panna muude hävitamiseks mõeldud kaubandusjäätmete hulka.

Teavet Samsungi keskkonnakaitsealaste ja tootepõhiste reguleerivate kohustuste kohta (nt REACH-määrus) vaadake veebilehelt www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Pliidiplaadi paigaldamine

HOIATUS!

Seadme peab kindlasti paigaldama ja maandama kvalifitseeritud tehnik. Seda nõuet tuleb järgida. Garantii alla ei kuulu kahjustused, mis võivad tuleneda valest paigaldusest. Tehnilised andmed on esitatud selle juhendi lõpus.

Ohutusteave paigaldajale

• Seadme elektripaigaldus tuleb teha nii, et tagatud oleks toite katkestamise võimalus kõigist poolustest kontaktiava laiusega vähemalt 3 mm. Sobivate kaitselahutusseadmete hulka kuuluvad toitellini katkestid, kaitsmed (sissekeeratavad sulavkaitsmed tuleb hoidikust eemaldada), rikkevoolukaitselõlitid ja kontaktorid.
• Tulekaitse osas vastab see seade standardile EN 60335-2-6. Seda tüüpi seadet võib paigaldada nii, et ühel küljel on kõrge kapp või sein.
  • Paigaldus peab tagama elektrilöögikaitse.
• Koogimoobel, kuhu seade paigaldatakse, peab vastama standardis DIN 68930 säteslatud stabiilsusnöuetele.
• Niiskuskaitse tagamiseks tuleb köik lõigatud pinnad sulgeda sobiva hermeetikuga.
• Plaaditud tööpindade puhul tuleb pliidiplaadi paigalduspinna vuugid täielikult seguga täita.
• Looduslikust või tehiskivist või keraamiliste töötasapindade puhul tuleb vedrukinnitused

kinnitada sobiva tehisvaigu või segatud liimainega.

• Veenduge, et tihend oleks korralikult lima vahedeta vastu tootasapinda. Täiendavat silikoonhermeetikut ei tohi kasutada, kuna see raskendab seadme eemaldamist parandamise otstarbel.
• Eemaldamiseks tuleb seade altpoolt välja lükata.
• Pliidiplaadi alla võib paigaldada plaadi.
• Töötasapinna ja seadme esikülje vahelist ventilatsiooniava ei tohi altpoolt kinni katta.

Vajalikud tööriistad

Pliiats Ristpeaga kruvikeeraja Joonlaud või

joonestusvahend

Kaitseprillid Tiigersaag Trellpuur

Ühendamine vooluvörguga

Enne ühendamist kontrollige, et seadme andmesildile märgitud nimipinge vastaks vooluvörgu pingele. Andmesilt asub pliidplaadi alumisel korpusel.

HOIATUS!

Enne juhtmete vooluvörguga ühendamist katkestage elektriühendus.

• Kütteelemendi pinge on AC 230 V \~. Seade toötab suurepäraselt ka AC 220 V- või AC 240 V- vooluvõrgus. Pliidiplaat tuleb ühendada vooluvõrguga seadme abil, mis võimaldab pliidiplaadi vooluvõrgust täiclikult lahti ühendada ja mille kontaktiava on vahemalt 3 mm, nt automaatne lahkluliti, rikkevoolukaitselülti või sulavkaitse.
• Kaabliuhendused tuleb luua eeskirjade kohaselt ja klemmide kruvid tuleb tugevalt kinnitada.
• Kui pliidiplaat on vooluvõrguga ühendatud, kontrollige, kas köik keedualad töötavad, lülitades köik ükshaaval sobivat küpsetusnõud kasutades maksimaalse võimsusastmega sisse.

A HOIATUS!

Järgige vooluvõrgu ning seadme faasi- ja neutraaljuhtme ühenduse nõudeid (ühendusskeeme), muidu võite komponente kahjustada. Garantii ei kata valest paigaldusest tingitud kahjustusi.

HOIATUS!

Kui toitekaabel on kahjustatud, peab tootja, volitatud hooldusspetsialist või samaväärsse kvalifikatsiooniga isik selle asendama, et vältida ohtlikke olukordi.

01 02 03 0406 05 L N

1 N\~ (32 A)

01 220-240 V ~	04 Sinine
02 Must 05 Hall
03 Pruun 06 Roheline/		kollane

01 02 03 04 05 06 07 CIL2N

2 N\~ (16 A): enne ühendamist eraldage kaks faasijuhet (L1 ja L2).

01 220-240 V ~	05 Sinine
02 380-415 V ~	06 Hall
03 Must 07 Roheline/
		kollane
04 Pruun

0104 02 03 05 06 LIN1L2N2 07

2 x 1 N\~ (16 A): enne ühendamist eraldage juhtmed.

01 220-240 V ~	05 Pruun
02 Must 06 Hall
03 Sinine 07 Roheline/	kollane
04 220-240 V ~

HOIATUS!

Oige toiteühenduse loomiseks järgige klemmide juures olevat elektriskeemi.

Töötasapinnale paigaldamine

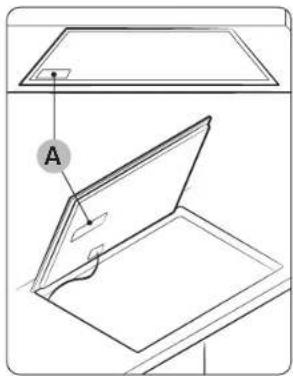

Enne paigaldamist märkige üles seadme andmesildil olev seerianumber. Seda numbrit laheb tarvis, kui seade vajab parandamist ja seerianumbrile ei pääse pärast paigaldust enam ligi, kuna see on originaalandmesildil seadme pealmisel või alumisel küljel.

MÄRKUS

• Pöörake erilist tähelepanu minimaalse ava ja vahekauguste nõuetele.
• Pliidiplaadi põhjas on ventilaator. Kui pliidiplaadi all on sahtel, ei tohi seda kasutada vaikeste esemete või paberi holustamiseks, kuna need võivad ventilaatorit kahjustada või jahutamist takistada, kui need sisse imetakse.

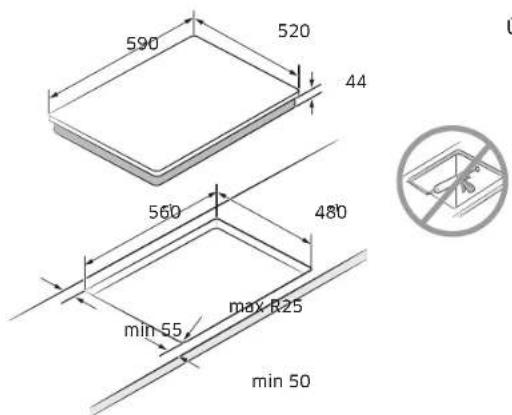

Pliidiplaadi paigaldamine

min 500 mm min 50 mm

590 520 44 560 480 min 55 max R25 min 50

Ühik: mm

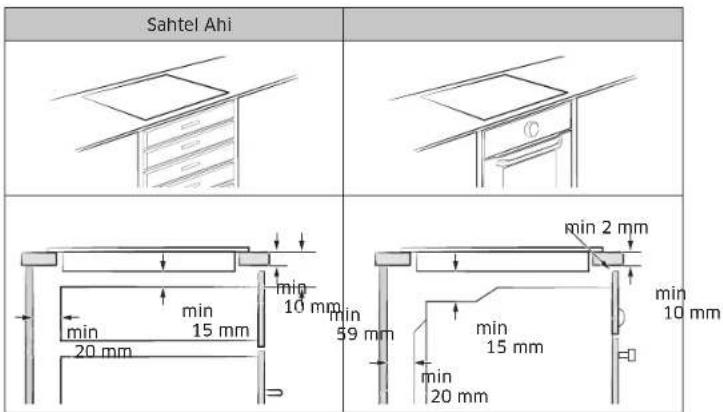

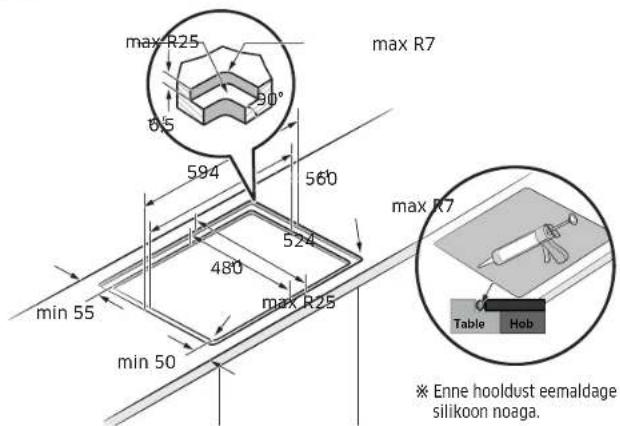

Süvispaigaldus (sobib ainult mudel NZ6*****FK)

Sahtel Ahi min 2 mm min 10 mm min 15 mm min 59 mm min 15 mm min 20 mm 20 mm

max R25 8.5 90° 594 560 524 480 max R25 min 55 min 50 max R7 max R7 Table Hob ※ Enne hooldust eemaldage silikoon noaga.

Enne alustamist

Keedualad

01 Induktsioonkeeduala

02 Juhtpaneel

Enne alustamist

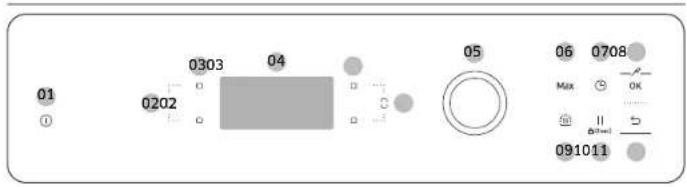

Juhtpaneel

01 ① 0202 0303 04 05 06 0708 Max OK 091011

01 1 Toitenupp	Kasutage seda nuppu seadme sisse- või väljalūlitamiseks.
02 ☐ Kombineeritav keeduala	Kasutage kombinceritava keeduala valimiseks.
03 ☐ Keeduala	Kasutage keeduala valimiseks.
04 Nāidik	Kuvab kuumusesätted, jääkkuumuse ja Wi-Fi ühenduse.
05 Juhtnupp	Assist Cooki funktsiooni kasutamisel saate sellega liikuda menüüs, et määrata soojustaste ja suurendada või vähendada aega.
06 Max Lisavõimsus	Kasutage funktsiooni aktiveerimiseks.
07 ⚫ Taimer	Kasutage laimeri sisse /väljalūlitamiseks ja seadistamiseks.
08 ← Assist Cook	Ainult Assist Cook Kasutage Assist Cooki menüüsse sisenemiseks või seadistuste määramiseks.
09 📄 Soojas hoidmine	Kasutage valmistatud toïdu soojas hoidmiseks.

10	Peatamine ja lukustamine	Kasutage köigi keedualade lulitamiseks madalale võimsustasemele. Juhtpanceli lukustamiseks või avamiseks hoidke 3 sekundit all. (Lapselukk)
11	Tagasiminemine	Ainult Assist Cook Kasutage eelmisele etapile liikumiseks või väljumiseks.

Induktsioonkuumutus

A. Induktsioonmähis
B. Induktsioonvoolud
C. Elektroonilised voaluringid

- Induktsioonkuumutuse tööpõhimõte: kui asetate küpsetusnõu keedualale ja lõlitate selle sisse, tekitavad induktsioonpliidiplaadis olevad elektroonilised vooluringid küpsetusnõu põhjas induktsioonvoolu, mis tõstab kohe kupsetusnõu temperatuuri.

- Kiirem toiduvalmistamine: kuna kuumutatakse otse küpsetusnöud, mitte klaasi, on see töhusam kui teised süsteemid, sest soojust ei lähe kaduma. Enamik neeldunud energiast muudetakse soojuseks.

Kaitseväljalülitus

Kui üht keedualadest ei lülitata välja või selle võimsustaset ei reguleerita pikema aja jooksul, lülitub sec keeduala automaatselt välja. Keedualad lülituvad automaatselt välja järgmiste ajavahemike jarel.

Võimsustase Väljalūlitus
1-3 6 tunni pārast
4-6 5 tunni pārast
7-9 4 tunni pārast
10-15 1,5 tunni pārast

MÄRKUS

• Kui pliidiplaat kuumeneb tavapāratu kasutamise tõttu üle. kuvatakse C1. Ja pliidiplaat lülitatakse välja.
• Kui kūpsetusnōu ei ole sobiv, on liiga väike või keedualale pole kūpsetusnōud asetatud, kuvatakse 📄. Ja ühe minuti pärast lulitatakse vastav keeduala välja.
• Kui üks või mitu keeduala lülituvad välja enne ettenähtud aja möödumist, vt jaotist „Veaotsing”.

Keeduala automaatse väljalülitumise muud põhjused

Kõik keedualad lülituvad automaatselt välja, kui vedelik keeb üle juhtpaneelile. Automaatne väljalülitus toimub ka siis, kui asetate niiske lapi juhtpaneelile. Nendel juhtudel tuleb seade uuesti Toitenupust ① sisse lülitada, kui vedelik või lapp on eemaldatud.

Jääksoojuse indikaator

Kui eraldi keeduala või pliidiplaat välja lülitatakse, näidatakse indikaatori Heat, Heat abil vastava keeduala jääksoojust. Vaatamata sellele, et pliidiplaat on välja külitatud, lülitub jääksoojuse indikaator välja alles siis, kui plaat on täielikult jahtunud. Jääksoojust saab kasutada toidu sulatamiseks või soojana hoidmiseks.

HOIATUS!

• Seni, kuni jääksoojuse indikaator põleb, on põletusoht olemas.
• Elektrikatkestuse korral indikaator ### Heat, ### Heat kustub ning jääksoojuse andmeid enam ei näidata. Põletusoht on siiski olemas. Põletuse vältimiseks olge pliidiplaadi juures tegutsedes ettevaatlik.

Temperatuuri tuvastamine

Kui keeduala temperatuur ületab mingil põhjusel ohutut tasel, vähendatakse keeduala võimsust automaatselt madalamale võimsustasemele. Kui olete pliidiplaadi kasutamise lõpetanud, jätkab jahutusventilaator toötamist, kuni seadme elektroonika on jahtunud. Jahutusventilaator lülitub olenevalt elektroonika temperatuurist automaatselt välja.

Enne alustamist

Küpsetusnõud

Kasutage lameda põhjaga küpsetusnõusid, mis puutuvad kokku terve keedualaga. Kontrollige põhja tasasust sellel joonlauda põörates. Järgige kindlasti kõiki küpsetusnõude kasutamisega scotud soovitusi.

• Kasutage induktsioonpliid jaoks möeldud materjalist küpsetusnõusid.
• Kasutage paksu põhjaga kvaliteetseid küpsetusnõusid, mille soojusjaotus on parem. See tagab paremad küpsetustulemused.
• Valige küpsetusnõu suurus vastavalt valmistatava toidu kogusele.
• Arge laske küpsetusnõul kuivaks keeda. See võib põhjustada püsivaid kahjustusi, nt purunemist, sulamist või deformeerumist, mis võib mõjutada keraamilist pliidiplaati. (Seda tüüpi kahjustused ei kuulu garantii alla).
• Ärge kasutage määrdunud või tugevalt rasvaseid küpsetusnõusid. Kasutage alati küpsetusnõusid, mida on hiljem lihtne puhastada.

ETTEVAATUST!

• Keedualad võivad tunduda pärast nende väljalülitamist jahtununa. Sellele vaatamata võib klaaspind olla küpsetusnõult kandunud jääkkuumuse töttu kuum. Seega esineb endiselt põletusoht.
• Ärge katsuge kuuma küpsetusnõud palja käega. Kasutage alati pajakindaid või pajalappe, et kaitsta käsi põletuste eest.
• Ärge libistage kūpsetusnõud mõõda pliidiplaadi pinda. See võib pinda püsivalt kahjustada.

Induktsioonkeedualadele sobivad küpsetusnöud

Induktsioonkeeduala saab sisse lūlitada vaid juhul, kui sellele asetatakse magnetilise pōhjaga kūpsetusnōu. Kūpsetusnōude sobivust vaadake alumisest tabelist.

Materjal Sobivus
Teras, emailitud teras, malm Jah
Roostevaba teras	Jah (kui magnet kinnitub kupsetusnõu põhja külge)
Alumiinium, vask, messing, klaas, keraamika, portselan	Ei

MÄRKUS

• Induktsioonpliitide jaoks sobivad küpsetusnöud on saanud tootjatelt vastava märgistuse.
• Teatud küpsetusnöud vöivad induktsioonpliidil kasutamisel müra tekitada.
• See müra ei viita pliidiplaadi rikkele ega mõjuta mingil määral selle tööd.
• Erilisest roostevabast terasest küpsetusnõud ei pruugi sobida induktsioonpliidiga kasutamiseks. Kontrollige, kas küpsetusnõu põhi on magnetiline.

Induktsioonkeedualadele sobivate küpsetusnöude suurused

Induktsioonkeedualad kohanevad automaatselt küpsetusnõu põhjaga kuni teatud mõõduni. Küpsetusnõu põhja magnetilisel osal peab aga olema minimaalne labimõõt olenevalt keeduala suurusest.

Parima tulemuse tagamiseks kasutage küpsetusnõusid, mille ferromagnetiline läbimõõt ühtib keeduala läbimõõduga. Kui keeduala ei tuvasta küpsetusnõud, proovige suurema suurusega keedualal.

MÄRKUS

Küpsetusnõu läbimõõtu vt mudeli keedualade tehnilistest andmetest.

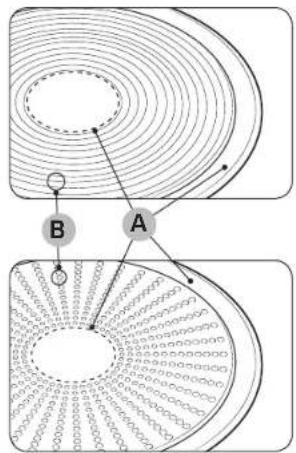

Muud induktsioonköpsetusnöud

Mõnel küpsetusnõul on põhjal induktsioonpliidiplaadiga kasutamiseks õhuke magnetilise materjali kiht. Selliste nõude magnetism on nõrk ja need ei pruugi hästi toimida. (Nõrk magnetism tähendab seda, et magnet ei kinnitu korralikult või magneti kinnitumisala on väike.)

Oligugi et küpsetusnõu on mõeldud induktsioonplidiplaadi jaoks, võib selle kuumutusvõime olla nõrk või plidiplaat ei pruugi küpsetusnõud vahel tuvastada olenevalt selle põhjal oleva magnetilise ala suurusest ja tugevusest.

Väiksema ferromagnetilise elemendiga suurte küpsetusnõude kasutamisel kuumeneb ainult ferromagnetiline element. Seega ei pruugi kuumus ühtlaselt jaotuda.

Enne alustamist

Sobivuskatse

Küpsetusnõu on induktsioonpliidiga kasutamiseks sobiv, kui magnet kinnitub küpsetusnõu põhja külge ja kupsetusnõu on saanud tooljalt vastava märgistuse.

• Head küpsetusnöud tunneb ära nende pöhja järgi. See peab olema võimalikult paks ja tasane.
• Uute kupsetusnõude ostmisel poõrake suurt tähelepanu põhja läbimõõdule. Paljud tootjad esitavad ainult ülaserva läbimõõdu.
• Årge kasutage küpsetusnõusid, mille põhi on kahjustada saanud või ebalasaste servade või kraatidega. Kahjustatud küpsetusnõud võivad keraamilist pliidiplaati püsivalt kriimustada, kui neid mõõda pinda libistate.
• Kūlmalt on kūpsetusnõude põhi tavaliselt kergelt sissepoole kaardus (nõgus). Põhi ei tohi olla väljapoole kaardus (kumer).
• Kui soovite kasutada erilist tüüpi küpsetusnõud, nt kiirkeedupotti, kõrge äärcga panni või vokkpanni, järgige selle tootja suuniseid.

Õige asend

Õige Vale
Tasase põhja ja sirgete külgedega küpsetusnõu.	Kumera või deformeerunud põhja või külgedega küpsetusnõu.
Küpsetusnõu vastab keeduala minimaalsele soovitatud suurusele või ületab seda.	Küpsetusnõu ei vasta kasutatava keeduala minimaalsele nõutud suurusele.
Küpsetusnõu toetub kogu ulatuses pliidiplaadi pinnale.	Küpsetusnõu toetub pliidiplaadi äärisele või ei toetu kogu ulatuses pliidiplaadi pinnale.
Küpsetusnõu on korralikult tasakaalus.	Küpsetusnõu vajub raske käepideme tõttu kaldu.

Järgige energia säästmiseks neid nöuandeid.

• Pange keedualale alati küpsetusnõu, enne kui selle sisse lülitate.
• Hoidke keedualasid ja küpsetusnõude põhjasid puhtana. Vastasel juhul suureneb energiatarve.
• Sulgege küpsetusnõu kaas korralikult, kui seda kasutate. See vähendab energiatarvet.
• Lülitage töötav keeduala enne toiduvalmistamise löppu välja. Kasutage jääkkuumust toidu soojas hoidmiseks.

Õige asend

Võite küpsetusnõusid katsetada, et näha, kas need sobivad seadmega kasutamiseks.

1. Pliidipaadi sisselülitamiseks hoidke Toiteklahvi Ⓞ all 1-2 sekundit.
2. Lapseluku aktiveerimiseks hoidke peatamise ja lukustamise II nuppu all 3 sekundit.
3. Küpsetusnõu sobivuskatse režiimi aktiveerimiseks hoidke taimerinuppu all 3 sekundit.
4. Asetage kūpsetusnōu keedualale ja hoidke keeduala □ nuppu all 3 sekundit.

Näidik Kirjeldus
0 Küpsetusnõu pole sobiv
10 ~ 70 %	Küpsetusnõu on sobiv, kui ebaefektiivne
80 ~ 100 % Küpsetusnõu on sobiv

Puutenuppude kasutamine

Puutenuppude kasutamiseks puudutage soovitud nuppu sörmeotsaga, kuni vastavad näidikud süttivad või kustuvad või kuni soovitud funktsioon aktiveeritakse.

Jälgige, et puudutaksite seadme kasutamisel korraga ainult ühte nuppu. Kui vajutate sõrmega nuppu liiga laialt, võib see mõjuda ka kõrvalasuvale nupule.

Töömüra

Seadme kasutamisel vöib esineda järgmisi helisid.

• Praksuv heli: küpsetusnõu on valmistatud erinevatest materjalidest.
• Vilin: kasutate rohkem kui kahte keeduala ja küpsetusnõu on valmistatud erinevatest materjalidest.
• Surin: kasutate kõrgeid võimsustasemeid.
• Klöpsuv heli: toimuvad elektrilised lülitused.
  • Vihin, sumin: ventilaator töötab.
  Need helid on normaalsed ega viita defektidele.

HOIATUS!

Ärge kasutage erineva suurusega ja erinevatest materjalidest küpsetusnõusid. Erineva suurusega ja erinevatest materjalidest küpsetusnõude kasutamine võib põhjustada mûra ja vibratsioone.

MÄRKUS

Madalate võimsustasemete (1-5) kasutamine võib põhjustada klõpsuvat heli.

Algne puhastamine

Pühkige keraamilist klaaspinda niiske lapi ja spetsiaalse keraamilisele pliidile möeldud klaasipuhastusvahendiga.

A HOIATUS!

Ärge kasutage söövitavaid või abrasiivseid puhastusvahendeid. Need võivad pinda kahjustada.

Kasutamine Kasutamine

Seadme sisselülitamine

Seade lülitatakse sisse Toitenupuga ①. Hoidke Toitenuppu① all umbes 1-2 sekundit.

MÄRKUS

Pärast Toitenupu ① vajutamist seadme sisselülitamiseks tuleb valida võimsustase umbes 20 sekundi jooksul. Muidu lülitub seade ohutuse tagamiseks automaatselt välja.

Seadme väljalülitamine

Seadme taielikuks valjalulituseks kasutage Toitenuppu ① Hoidke Toitenuppu ① all umbes 1-2 sekundit.

MÄRKUS

Pärast ühe keeduala või kogu pliidiplaadi väljalülitust näidatakse jääkkuumust vastavate keedualade diginäidikutel järgmiselt: Heat, Heat (kuumuse kaks etappi). Temperatuuri vähenedes Heat, Heat kustub.

Keeduala ja võimsustaseme valimine

1. Keeduala valimiseks puudutage vastava keeduala □nuppu.
2. Võimsustaseme valimiseks ja muutmiseks kasutage juhtriba või juhtklahvi või -nuppu.

Juhtnupp

Max

MÄRKUS

• Keeduala sisselülitamisel valitakse vaikimisi võimsustase 15.
• Mitme nupu vajutamisel kauem kui 8 sekundit kuvatakse keeduala näidikul sümbol d0.

Soovitatud seaded kindlate toitude valmistamiseks

Alumises tabelis toodud arvud on möeldud viiteks. Erinevate küpsetusviiside puhul vajalik võimsustase oleneb mitmest tegurist, sh kasutatava küpsetusnõu kvaliteedist ning valmistatava toidu tüübist ja kogusest.

Võimsustase Küpsetusviis Kasutusnaited
14-15	Soojendamine/pruunistamine/praadimine	Suures koguses vedeliku soojendamine, nuudlite keetmine, liha pruunistamine, liha hautamine
8-11	Intensiivne praadimine	Erinevad lihad, kartul, vorstid, pannkoogid/plaadikoogid
7-10 Praadimine		Šnitsli/karbonaadi, maksa, kala, kotlettide, muna praadimine
5-7 Keetmine		Kuni 1,5 l vedeliku, kartulite, köögiviljade keetmine
2-4	Aurutamine/hautamine/keetmine	Väikses koguses köögiviljade aurutamine ja hautamine, riisi keetmine ning piimaroogade valmistamine
1-2 Sulatamine		Või sulatamine, želatiini lahustamine, šokolaadi sulatamine

MÄRKUS

Võimsustaset tuleb reguleerida vastavalt kasutatavale küpsetusnõule ja valmistatavale toidule.

Lisavõimsus

Funktsioon Lisavõimsus võimaldab suurendada iga keeduala maksimaalset võimsust. (Nt suure koguse vee keemaajamiseks)

Pärast funktsiooni Lisavõimsus möödumist lülituvad keedualad automaatselt köige kõrgemale kuumusesättele.

MÄRKUS

• Teatud juhtudel võidakse funktsioon Lisavõimsus pliidiplaadi sisemiste elektrognikakomponentide kaitseks automaatselt välia lülitada.
  Näiteks ei ole võimalik kasutada tagumisel ja eesmisel kombineeritaval keedualal korraga maksimaalset võimsust.
• Vt oma seadme lisavõimsuse ajaga seotud keedualade tehnilisi andmeid.

Võimsuse juhtimine

Keedualadel on maksimaalne võimsusvahemik. Kui seda vahemikku ületatakse funktsiconi Lisavõimsus aktiveerimisega, vähendab võimsuse juhtimine automaatselt keeduala võimsustaset. Selle keeduala näidikul kuvatakse mõne sekundi jooksul vaheldumisi valitud võimsustase ja maksimaalne võimalik võimsustase. Seejärel kuvatakse näidikul valitud võimsustaseme asemel maksimaalne võimalik võimsustase.

Kasutamine

Kombineeritava keeduala kasutamine (üksnes kombineeritava keedualaga mudelitele)

Kombineeritava keeduala funktsiooni saab suure kupsetusnõuga kasutada kogu vasakpoolsel keedualal. (NI ovaalne küpsetusnõu, kalakeedunõu)

1. Vajutage kombineeritava keeduala ☐ nuppu.
2. Võimsustaseme määramiseks ja reguleerimiseks kasutage võimsustaseme nuppu.

MÄRKUS

• Vajutage kasutuse ajal kombineeritava keeduala ☐ nuppu, misjärel kombineeritava keeduala funktsioon lülitatakse välja.
• Kui puudutate kombineeritava keeduala ☐ nuppu ajal, mil köik keedualad töötavad erinevatel vöimsustasemetel, seatakse see automaatselt körgemale tasemele.

Kombineeritava keeduala funktsioon

Keeduala 1	Keeduala 5
Keeduala 2	Keeduala 6
Keeduala 3	Keeduala 7
Keeduala 4	Keeduala 8

Kombineeritav keeduala on suur keeduala, mis asub pliidiplaadi vasakul küljel (vt vasakpoolset joonist), mis on spetsiaalselt loodud mitme erineva kuju ja suurusega poti ja panni korraga mahutamiseks.

Kombinecritaval keedualal on neli ala. Kuna igat pliidirōngast on võimaik kasutada eraldi, saate süüa teha olenemata sellest, kuhu keedualal kooginõud asetate.

Kombineeritava keeduala funktsioon võimaldab kombineerida erinevaid keedualasid.

Vaadake allolevat tabelit, et näha kuidas kombincerida keedualasid pliidirõnga valikunuppu kasutades.

• Ainult ühe keeduala kasutamisel peab kasutatava kupsetusnõu põhja läbimõõt olema väiksem kui 14 cm.
• Pliidiplaadil võib kuluda küpsetusnõu asendi tuvastamiseks 5-10 sekundit.
• Kūpsetusnōu tuvastamise ajal võib kosta mūra.
• Ärge eemaldage küpsetusnõud toiduvalmistamise ajal. Ohutuse tagamiseks lülitub pliidiplaat automaatselt välja, kui küpsetusnõu eemaldatakse kauemaks kui 5 sekundit.

Kombineeritav keeduala+ kasutamine (üksnes mudelitele, millel on kombineeritav keeduala+)

1. Vajutage kombineeritava keeduala nuppu.

2. Võimsustaseme määramiseks ja reguleerimiseks kasutage võimsustaseme nuppu.

MÄRKUS

• Kui vajutate kasutuse ajal kombineeritava keeduala nuppu, siis lülitub kombineeritava keeduala funktsioon välja.
• Kui vajutate kombineeritava keeduala nuppu ajal, mil köik keedualad töötavad erinevatel võimsustasemetel, seatakse see automaatselt körgemale tasemele.
• Kupsetusnõu liigutamisel või lisamisel uuele kombineeritavale keedualale tõhistage praegune töö ja seejärel vajutage vastava keeduala nõppu, et see aktiveerida.

Soojas hoidmine

1. Kasutage seda funktsiooni valmistatud toidu soojas hoidmiseks. Vajutage vastavat keeduala nubpu.
2. Vajutage soojas hoidmise nupou.
3. Keeduala näidiku kuva muutub.
4. Vajutage soojas hoidmise ruppu uuesti, et keeduala välja lülitada.

Taimer

Kasutus väljalülitava ohutustaimerina

Kui määrate põletil kindla aja, lülitub see automaatselt välja, kui see aeg on möödunud. See funktsioon on kasulik, kui samal ajal kasutatakse mitut põletit.

Väljalülitava ohutustaimeri määramine

1. Lūlitage sisse pōleti, millele rakendate väljalūlitatava ohutustaimeri.
2. Puudutage töötava põleti taimerinuppu ( Ⓤ).
3. Kasutage kellaaja maäramiseks nuppu.
4. Saate määrata aja 30-sekundiste vahedega 30 sekundist 10 minutini, 1-minutiste vahedega 10 minutist 60 minutini ja 5-minutiste vahedega 60 minutist 120 minutini.
5. Aja määramiseks puudutage pikalt nuppu ().

MÄRKUS

• Saate taimeri määrata kuni 2 tunniks.
- Kohe maksimumaja määramiseks puudutage pikalt (1 sekund) nuppu Lisavõimsus (Max).
- Taimerit saate täpsemalt reguleerida keeramisnupu abil.

Väljalülitava ohutustaimeri desaktiveerimine

1. Valige põleti väljalülitava ohutustaimeri desaktiveerimiseks.
2. Puudutage pikalt töötava põleti taimerinuppu ( ⑤). Taimer on desaktiveeritud.

.

Kasutamine

Peatamine/jätkamine

Funktsioon Peatamine/jätkamine lülitab kõik sisselülitatud keedualad samaacgselt madalale võimsustasemele ja secjäre tagasi celnevalt valitud võimsustasemele. Seda funktsiooni saab kasutada lühiajaliselt toiduvalmistamise kalkestamiseks ja seejäre jätkamiseks, nt kui on vaja telefonile vastata. Kui funktsioon Peatamine/jätkamine on aktiveeritud, on kõik puutenupud peale peatamise ja lukustamise ^II ja sisse-/väljalülituse blokeeritud. Toiduvalmistamise jätkamiseks puudutage uuesti nuppu Peatamine ja lukustamine ^II

Kiirseiskamine

See funktsioon kiirendab toiduvalmistamise löpetamisprotsessi. Keeduala väljalülitamiseks hoidke 2 sekundit all keeduala nuppu.

MÄRKUS

Kombineeritava keeduala ☐ nupp ei toeta kiirseiskamise funktsiooni.

Lapselukk

Lapselukku saab kasutada keeduala tahtmatu sisselülitamise ja küpsetuspinna aktivecrimise vältimiscks. Lisaks saab lukustada juhtpaneeli, v.a toitenupu ① (ainult väljalülitus), et vältida seadistuste tahtmatut muutmist, nt lapiga juhtpaneeli puhkides.

Lapseluku sisse-/väljalülitamine

1. Hoidke peatamise ja lukustamise II nuppu all umbes 3 sekundit. Kinnituseks kölab helisignaal.
2. Puudutage mis tahes nuppu. 🏠 kuvatakse näidikutel, mis viitab sellele, et lapselukk on aktiveeritud.
3. Lapseluku väljalülitamiseks hoidke uuesti nuppu Peata ja lukusta ^II all 3 sekundit. Kinnituseks kölab helisignaal.

MÄRKUS

• Lapselukk on aktiivne olenemata sellest, kas seade on sisse või välja lülitatud.
• Lapseluku saab aktiveerida toiduvalmistamise ajal. Keeduala väljalūlitamiseks, kui lapselukk on sisse lūlitatud, puudutage Toitenuppu ① või lūlitage lapselukk esmalt välja ja seejärel puudutage vastava keeduala □ nuppu.

Keelesäte

1. Toote sisselülitamiseks puudutage toitenuppu Ⓐ pikalt (üle 1 sekundi).
2. Puudutage pikalt nuppu OK - OK + Peatamise ja lukustamise nuppu 6048 sekundit.
3. Valige keeramisnupu abil keel ja puudutage nuppu OK

Maksimumvõimsuse piirang

See funktsioon võimaldab muuta seadme maksimumvõimsust.

1. Seade peab olema välja lūlitatud.
2. Hoidke umbes 3 sekundit all nuppu Peata ja lukusta ^11 et lülitada sisse lapselukk.
3. Puudutage ja hoidke umbes 3 sekundit all vasakut eesmist keeduala □ nuppu ja parema eesmise keeduala □ nuppu.
4. Hoidke taimerinuppu 📄 umbes 3 sekundit. Näidikul kuvatakse Po ja praegune maksimumvõimsus.
5. Võimsusepiirangut saate reguleerida OK -nupuga. (4000 W, 7400 W)
6. Seadistuse kinnitamiseks puudutage toitenuppu .①

MÄRKUS

Madala võimsuse (4000 W) režiimis kohandatakse võimsustaset automaatselt.

Heli sisse-/väljalülitamine

1. Hoidke Toitenuppu 📄 umbes 1-2 sekundit.
2. Hoidke taimerinuppu 📋 all 3 sekundit 10 sekundi jooksul pärast toite sisselulitamist.
3. Heli lülitub välja ja näidikul kuvatakse Heli väljas.
4. Heliseadistuse muutmiseks korrake 1. ja 2. sammu. Heli lūlitub sisse ja näidikul kuvatakse Heli sees.

MÄRKUS

Helliseadistust ei saa muuta, kui seadme sisselülitamisest on moodunud rohkem kui 10 sekundit.

Assist Sensor ühendamine

Assist Sensorga panni/potiga söögi valmistamisel saab toidu temperatuuri mööta kohandatud või automaatseks söögi valmistamiseks.

1. Vajutage klahvi Toitenuppu ⓣ pikalt (üle 1 sekundi) seadme sisselülitamiseks. Sisenege menüsse Assist Cook -/- ja seadistage see. Vajutage klahvi.

2. Ekraanil kuvatakse Assist Sensor ühenduse kuva.

3. Puudutage nuppu Assist Sensor.

4. Kui Assist Sensor ühendamine on löpetatud, kuvatakse löpetamise kuva.

MÄRKUS

Assist Sensor kasutamise kohta teabe saamiseks vaadake Assist Sensor kasutusjuhendit. Skannige see nutitelefoniga.

Kasutamine

Assist Cook funktsioonide kasutamine

Max OK B(1max)

1. Sisenege Assist Cook menüüsse ja vajutage nuppu Seaded ( ^-/- ), et nuppu kasutades saaks kasutada järgmisi funktsioone.
2. Väljundvöimsuse reguleerimiseks keerake nuppu. Reguleeritud väljundvöimsus kuvatakse eraldi sõltuvalt toiduvalmistamise tuübist.

Assist Cook menüü Assist Cook menüü üksikasjad
Sous-vide	Assist Sensor vöimaldab hoida toitu soovitud temperatuuril (35°C kuni 100°C).• Selle funktsiooni jaoks saab taimerit seadistada kuni 9 tundi ja 59 minutit. Saate seda kasutada erinevate toiduvalmistamisstillide, sealhulgas sous vide jaoks.
Termomeeter	Kasutage Assist Sensor funktsiooni, et kontrollida praeguse toidu temperatuuri.
Ühendage teenusega SmartThings, et avastada põnevaid retsepte	Kui olete köögiteenusest retsepti välja valinud, saate salvestada kuni viis retsepti ja neid kohe kasutama hakata.• Kui te teenusega SmartThings ühendust ei loc, siis teic hiljutist retsepti ei aktivcerita.

ETTEVAATUST!

Käivitage Assist Cook ainult siis, kui pliidiplaat on külm.

MÄRKUS

• Sous-vide ja termomeeter on kasutatavad köigi põletitega. Ühendage SmartThings ja leiate suurepäraseid retsepte, mille jaoks läheb tingimata vaja parempoolset esipõletit.
• Kui Assist Sensor on pärast laadijast eemaldamist üle 5 minuti kasutusest väljas, läheb see unerežiimi. Uuestikasutamiseks vajutage nuppu Assist Sensor.

24 Eesti

Mobiilirakenduse Easy Setup ühendamine

Avage Google Play Store, Galaxy Store või Apple App Store ja otsige rakendust „SmartThings“. Laadige oma seadmesse ettevõtte Samsung Electronics rakendus SmartThings. Rakenduse kasutamiseks peate kasutama Samsungi kontot.

① E

AP

1. Toote sisselülitamiseks ja mobiilirakenduse (SmartThings) käivitamiseks puudutage (vähemalt 1 sekund) pikalt toitenuppu (①).

2. Puudutage Peatamise ja lukustamise (a) nuppu pikalt umbes 5 sekundit. Seejärel valmistuge mobillirakendust ühendama. Jätkake ühendamisega mobillirakenduses kuvatava juhendi järgi.

- Puudutage Peatamise ja lukustamise (II) nuppu pikalt ka siis, kui kuvatakse „Luku sätted“.

1. Kui scade on mobiilirakendusega Ühendatud. kuvatakse „Ühenduse loomine (Connecting)". (see võib võtta kuni 5 minutit olenevalt kasutuskeskkonnast).

2. Kui ühendus on loodud, kuvatakse „Ühendus on loodud". Saate jälgida oma seadme olekut mobiilirakenduse abil.

Wi-Fi sisse-/väljalülitamissätted

1. Toote sisselülitamiseks puudutage (vähemalt 1 sekund) pikalt toitenuppu (①).
2. 10 sekundi jooksul pārast toote käivitumist puudutage Peatamise ja lukustamise ( ^II ) nuppu pikalt umbes 3 sekundit.
3. Puudutage nuppu Lisavõimsus () Max pikalt umbes 3 sekundit. Toote Wi-Fi on aktiveeritud.
4. Wi-Fi sisse-/väljalülitamiseks puudutage nuppu OK ( ).

Õhupuhasti juhtimine

Sellel tootel on Bluetooth-seade, mida saab kasutada pliidiplaadi ühendamiseks Samsungi öhupuhasti juhtmoodulitega. Bluetooth-ühenduse kaudu saab kasutada öhupuhasti juhtfunktslooni rakenduses SmartThings. Lisateavet Samsungi öhupuhasli juhtimise toega mudelite kohta vt aadressilt www.samsung.com.

Ühendamine öhupuhasti juhtmooduliga

1. Laadige alla ja käivitage rakendus SmartThings oma nutitelefonis. Seejärel läbige nutika ühendamise protsess pliidiplaadiga ühenduse loomiseks.
2. Järgige öhupuhasti juhtmooduli Bluetoothi juhiseid ja aktiveerige Bluetooth-ühendus.
3. Bluetooth-ühenduse loomiseks hoidke korraga all taimerinuppu ⏻ning peatamise ja lukustamise ^11 nuppu. Kui Bluetooth-ühenduse loomine önnestub, kuvatakse näidikul Bluetooth.
4. Ônupuhasti juhtimiseks järgige ônupuhasti juhtmooduli kasutusjuhendi juhiseid ja rakenduse juhendit.

MÄRKUS

• Kui nutikas ühendamine ei önnestu, ei saa te kasutada rakendust SmartThings öhupuhasti jälgimiseks ja juhtimiseks.
• Kui pliidiplaat ei ole nutika ühendamise kaudu ühendatud, saate kasutada Bluetooth-ühendust, et pliidiplaat ja öhupuhasti omavahel siduda ning sünkroonida. Selleks järgige ülaltoodud 2. ja 3. sammu.

MÄRKUS

Kui kuvatakse „(W) Kuumus) Jääkkuumus“, ei ole võimalik Wi-Fi ohutuskaalutlustel sisse/välja lülitada.

Seadme hooldamine

Pliidiplaat

HOIATUS!

Puhastusvahendid ei tohi puutuda kokku kuuma keraamilise klaaspinnaga. Kõik puhastusvahendid tuleb pärast puhastamist piisava koguse puhta veega eemaldada, kuna need võivad pinna kuumenedes söövitavaks muutuda. Ärge kasutage tugevatoimelisi puhastusvahendeid, nagu grilli või ahju pihustatavad puhastusvahendid, kürimiskäsnad või abrasiivsed pannide puhastusvahendid.

MÄRKUS

Puhastage keraamilist klaaspinda pärast igat kasutuskorda, kui see on puudutades veel soe. Sedasi väldite toidujaäkide pinna külge kõrbemist. Eemaldage katlakivi, veeplekid, rasvapritsmed ja metalli värvimuutused poes muüdavate keraamilise klaasi või roostevaba terase puhastusvahenditega.

Kergesti eemaldatav mustus

1. Pühkige keraamilist klaaspinda niiske lapiga.
2. Kuivatage puhta lapiga. Puhastusvahendi jäägid tuleb pinnalt eemaldada.
3. Puhastage keraamilisest klaasist küpsetuspinda põhjalikult kord nädalas poes müüdavate keraamilise klaasi või roostevaba terase puhastusvahenditega.
4. Puhastage keraamilist klaaspinda piisava koguse puhta veega ja kuivatage puhta ebemevaba lapiga.

Raskesti eemaldatav mustus

1. Kasutage ülekeenud või raskesti eemaldatavate toidujääkide eemaldamiseks klaasikraabitsat
2. Asetage klaasikraabits nurga all vastu keraamilist klaaspinda.
3. Eemaldage mustus kraabitsaga kraapides.

MÄRKUS

Klaasikraabitsad ja keraamilise klaasi puhastusvahendid on saadaval vastavate seadmete edasimüujate käest.

Probleemne mustus

1. Eemaldage körbenud suhkur või sulanud plast, foolium või muu materjal klaasikraabitsa abil kohe, kui see on alles soc.

HOIATUS!

Klaasikraabitsa kuumal keedualal kasutamisel võite ennast põletada.

1. Puhastage pliidiplaatī tavapāraselt, kui see on piisavalt jahtunud. Kui keeduala, kus on midagi sulanud, on jahtunud, soojendage seda uuesti puhastamiseks.

MÄRKUS

Keraamilisele klaaspinnale tekkinud kriime või tumedaid plekke, mille on põhjustanud näiteks teravate servadega pann, ei saa eemaldada. Kuid need ei takista pliidiplaadi kasutamist.

Pliidiplaadi raam (valikuline)

HOIATUS!

Ärge kasutage pliidiplaadi raamil äädikat, sidrunimahla ega katlakivieemaldit, kuna need pöhjustavad värvi tuhmumist.

1. Puhastage raami niiske lapiga.
2. Niisutage kuivanud mustust niiske lapiga. Seejärel eemaldage mustus ja kuivatage.

Pliidiplaadi kahjustamise vältimiseks toimige järgmiselt

• Ärge kasutage pliidiplaati tööpinnana või asjade hoidmiseks.
• Ärge lülitage keeduala sisse, kui sellel pole küpsetusnõud või sellel olev küpsetusnõu on tühi.
• Keraamiline klaas on väga tugev ja äärmusliku temperatuuri suhtes vastupidav, kuid mitte purunematu. See võib katki minna, kui pliidiplaadile kukub eriti terav või raske ese.
• Årge pange pliidiplaadi raamile keedu- või küpsetusnõusid. Need võivad raami viimistlust kriimustada või kahjustada.
• Vältige pliidiplaadi raamile happeliste vedelike, nt äädika, sidrunimahla ja katlakivieemaldite, sattumist, kuna need võivad põhjustada värvi tuhmumist.
• Kui kuumale keedualale satub suhkur või suhkrut sisaldav toit ja see sulab, tuleks see kohe klaasikraabitsaga eemaldada, kuni see on veel soe. Kui lasete sellel jahtuda, võib see eemaldamisel pinda kahjustada.
• Hoidke kõik sulada võivad esemed, nt plastnõud, foolium või fooliumist ahjunõud, keraamilisest klaaspinnast eemale. Kui midagi sellist peaks pliidiplaadile sulama, tuleb see kohe kraabitsaga eemaldada.

Veaotsing ja parandus

Veaotsing

Rike võib olla tingitud pisiveast, mille saate järgmiste suuniste abil iseseisvalt kõrvaldada. Kui järgmised suunised ei aita teil konkrectset probleemi kõrvaldada, ärge proovige teha täiendavaaid parandusi.

HOIATUS!

Seadet võib remontida ainult kvalifitseeritud hooldustehnik. Valesti tehtud parandustööd võivad oluliselt kasutaja ohutust vähendada. Kui seade vajab remonti, võtke ühendust kohaliku hooldusega.

Sümptom Kinnitus Toimimisviis
Ekraanil puudub näidik.	• Kas voolukatkesti on katki?	• Kontrollige voolukatkestit.• Kutsuge hooldusinsener.
See ei tööta, isegi kui vajutan nuppu.	• Kas juhtseadmel on vesi või niiske lapp?	• Hoidke juhtseade puhas.
	• Kas lūlitasite toite sisse, vajutades toitenuppu?	• Toite sisselūlitamiseks vajutage toitenuppu.
	• Kas lukustusfunktsioon on seadistatud?	• Lūlitage lukustusfunktsioon välja.
	• Kas toide on välja lūlitatud?	• Kui lūlitate toite sisse ja ei vajuta teatud aja jooksul ühtegi nuppu, lūlitub toide välja.

Sümptom Kinnitus Toimimisviis
Juhtseade lõpetas järsku töötamise.	• Kas toide on välja lülitalud?	• Elektrikatkestused või tõrkekaitsed võivad olla aktiveerunud ja toide võib olla välja lülitalud. Võite selle uuesti sisse lülitada.
	• Kas juhtseadmel on vesi või niiske lapp?	• Hoidke juhtseade puhas.
Lülitasin toite seda kasutades välja, kuid »Heat -märki ei ilmu.	• Kas kasutasite pliidirõngast ainult lühikest aega?	• Mul ei ole palju jääksoojust. See ei kuva »Heat -märki.
	• Kas keraamilise klaasi pind on kuum?	• Tellige hooldus.
Jahutusventilaator töötab ka siis, kui toide on välja lülitalud.	• Kas te pole seda pikka aega välja lülitanud?	• Isegi kui toide on toote sisemuse jahutamiseks välja lülitalud, töötab jahutusventilaator teatud aja jooksul edasi. Kui jahutamine on lõppenud, lõpetatakse jahutusventilaatori töö automaatselt.

Sümptom Põhjused ja vastumeetmed
A2	• See juhtub siis, kui alalisvoolumootor ei saa töötada PCB, juhtmestiku defektide või mootori laba häirete tõttu.
C1	• Kui tootega on probleeme pikemat aega tühja poti kuumutamise või ebatavalise töö tõttu, eemaldage keedunõu ja jahutage toodet enne selle kasutamist piisavalt.
C0, C2	• Kui saate sama teate isegi siis, kui võtate meetmeid, põörduge hoolduskeskuse poole.• See kuvatakse, kui temperatuurianduriga on midagi valesti. Õelge see kood hoolduskeskusele.
d0	• Kontrollige, kas tööosal on võörkehi, pühkige tööosa puhtaks ja proovige uuesti.• Kui hoiate nuppu all rohkem kui 8 sekundit, kuvalakse ohutuse lagamiseks teade. Proovige see välja ja siis uuesti sisse lülitada.• Kui saate sama teate isegi siis, kui võtate meetmeid, küsige nõu hoolduskeskuselt.
F0, F2	• See teade on põhjustatud toote sees olevate kiipide halvast suhtlusest. Õelge see kood hoolduskeskusele.
UP	• Seda näidatakse, kui kasutuspinges esineb häireid. Kontrollige pistikupesa.

Sümptom Põhjused ja vastumeetmed
	Kui keedunõu ei sobi induktsioonpliidile või keedunõud ei ole plaadile asetalud.Kasutage induktsioonpliidij aoks mõeldud keedunõusid.Kui saate sama teate isegi siis, kui võtate meetmeid, küsige nõu hoolduskeskuselt.
	See kuvatakse, kui lukustusfunktsioon on seadistatud.Kui saate sama teate isegi siis, kui võtate meetmeid, küsige nõu hoolduskeskuselt.
Heat, Heat	See kuvatakse, kui pärast toite väljalülitamist on klaasist pealisplaadil jääksoojust.Kui see pärast täielikku jahtumist ei kao, põõrduge teeninduskeskuse poole.

Veaotsing ja parandus

Mida teha, kui keedualad ei lülitu sisse või välja?

Selle põhjus võib olla üks järgmistest.

- Juhtpaneel on osaliselt niiske lapi või vedelikuga kaetud.

- Lapselukk on aktiveeritud ja näidikul kuvatakse

Mida teha, kui süttib d0 näidik?

Kontrollige järgmist.

- Juhtpaneel on osaliselt niiske lapi või vedelikuga kaetud. Vajutage lähtestamiseks Toitenuppu ^1 .

- Kui vedelik on juhtpaneelile voolanud, pühkige see ära.

Mida teha, kui süttib C1 näidik?

Kontrollige järgmist.

- Pliidiplaat on tavapäratu kasutamise töttu ülekuumenenud.

- Kui pliidiplaat on jahtunud, puudutage lähtestamiseks Toitenuppu ①.

Mida teha, kui süttib näidik ☐?

Kontrollige järgmist.

- Küpsetusnõu ei ole sobiv, on liiga väike või keedualale pole küpsetusnõud aselatud.

- Kui kasutate sobivat küpsetusnöud, kustub kuvatav teade automaatselt.

Mida teha, kui jahutusventilaator töötab pärast pliidiplaadi väljalülitamist? Kontrollige järgmist.

- Kui olete pliidiplaadi kasutamise lõpetanud, töötab ventilaator jahutamiseks edasi.

- Kui pliidiplaadi elektroonika on jahtunud või mõödunud on maksimaalne aeg (10 minutit), lülitatakse ventilaator välja.

- Kui taotlete parandust, kuna seadme töös esines rike, vöib tehniku visiit olla tasuline iscgi garantii kehtivusajal.

Parandus

Enne hooldusse helistamist vaadake jaotist „Veaotsing“. Kui see ei aita, järgige alljärgnevaid suuniseid.

Kas tegemist on tehnilise rikkega?

Kui jah, vötke ühendust kohaliku hooldusega.

Varuge enne ühenduse võtmist kogu vajalik teave. See lihtsustab vea tuvastamist ja võimaldab paremini otsustada, kas techniku visiit on vajalik või mitte.

Pange kirja järgmine teave.

- Milline on vea iseloom?

• Mis olukorras viga esineb?

Enne helistamist veenduge, et teil oleks käepärast seadme mudeli ja seerianumber. Andmed on esitatud andmesildil järgmiselt.

- Mudeli kirjeldus

• Seerianumber (15-kohaline)

Soovitame märkida selle teabe siia, et see oleks kiiresti leitav.

- Mudel:

- Seerianumber:

Millised parandustööd on tasulised isegi garantiiajal?

- Kui kasutaja oleks saanud vea iseseisvalt kõrvaldada, rakendades jaotises „Veaotsing” soovitatud lahendusi.

- Kui tehnik peab tegema kordusvisiite, kuna talle ei esitatud enne visiiti kogu asjakohast teavet ja ta peab selle tagajärjel näiteks varuosi tooma minema. Varudes enne helistamist kogu vajaliku teabe, nagu eespool kirjeldatud, hoiate nende visiiditasude pealt kokku.

Memo

KAS TEIL ON KÜSIMUSI VÖI KOMMENTAARE?

RIIK HELISTAGE VÖI KÜLASTAGE MEID AADDRESSIL
AUSTRIA 0800 72 67 854 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02 201-24-18		www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030 6227 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 061 96 77 555 77 www.samsung.com/de/support
ITALIA 800 SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111 SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG 261 03 710 www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacionalDias úteis das 9h às 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/cs/support
SWEDEN	0771-400 300	www.samsung.com/se/support
SWITZERLAND 0800 726 786		www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

RIIK HELISTAGE VÔI KÜLASTAGE MEID AadressIL
ALBANIA 045	620 202 www.samsung.com/al/support
BOSNIA	055 233 999	www.samsung.com/ba/support
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
BULGARIA	0800 111 31 - Безплатан за всички оператори*3000 - Цена на един градски разговор или според тарифата на мобильная* оператор09:00 до 18:00 - Понеделник до Петък	www.samsung.com/bg/support
CROATIA	072 726 786	www.samsung.com/hr/support
CZECH	800 - SAMSUNG(800-726786)	www.samsung.com/cz/support
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
MONTENEGRO	020 405 888	www.samsung.com/support
POLAND	801-172-678* lub [phone]** (opłata według taryfy operatora)	http://www.samsung.com/pl/support/
ROMANIA	0800872678 - Apel gratuit'8000 - Apel tarifat in rețea Program Call CenterLuni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
SERBIA	011 321 6899 www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
LITHUANIA 8-800-77777 www.samsung.com/lt/support
LATVIA	8000-7267 www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
KOSOVO 038	40 30 90 www.samsung.com/support
