| Terméktípus | Vezeték nélküli rezgőcsiszoló |
| Márka | Bosch |
| Modell | GSS 12V13 Professional |
| Névleges feszültség | 12 V |
| Üresjárati fordulatszám | 6 000 – 10 000 1/perc |
| Üresjárati oszcillációs sebesség | 12 000 – 20 000 1/perc |
| Amplitude átmérő | 1,6 mm |
| Csiszolótalp méretei | Négyzet 100 x 110 mm / Téglalap 80 x 130 mm / Háromszög 100 x 150 mm |
| Súly (akkumulátortól függően) | 1,0 kg (1,5 Ah-s akku) – 1,2 kg (6,0 Ah-s akku) |
| Kompatibilis akkumulátorok | GBA 12V (Lítium-ion) |
| Ajánlott töltők | GAL 12, GAX 18 |
| Csiszolóanyag rögzítésének típusa | Szorítóval vagy tépőzárral (a talptól függően) |
| Fordulatszám előválasztás | Igen, 6 állású tárcsa (1–6) |
| Porzsák | Tartozék (teljes zsák adapterrel) |
| Porszívó csatlakozás | Igen, flexibilis csővel (nem tartozék) |
| Hangnyomásszint | 74 dB(A) (bizonytalanság K=3 dB) |
| Rezgésszint (a_h) | 3,6 m/s² (bizonytalanság K=1,5 m/s²) |
| Töltési hőmérséklet tartomány | 0 °C – +35 °C |
| Használati és tárolási hőmérséklet tartomány | −15 °C – +50 °C |
| Karbantartás és tisztítás | A szellőzőnyílásokat száraz kefével tisztítsa; ne használjon vizet |
| Pótalkatrészek és javíthatóság | Csiszolólemez, habszivacs talp, csiszolópapírok, porzsák, akkumulátorok, töltők |
| Rendeltetésszerű használat | Fa, gitt, műanyag és lakkozott felületek száraz csiszolása |
| Garancia (országtól függően) | Lásd a használati útmutatót vagy a Bosch weboldalát |
Gyakran ismételt kérdések - GSS 12V13 Professional BOSCH
Felhasználói kérdések a következőről GSS 12V13 Professional BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csiszológép PDF formátumban ingyenesen! Találja meg kézikönyvét GSS 12V13 Professional - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GSS 12V13 Professional márka BOSCH.
HASZNÁLATI ÚTMUTATÓ GSS 12V13 Professional BOSCH
hu Eredeti használati utasítás
Magyar ....Oldal 102
Русский...... Страница 109

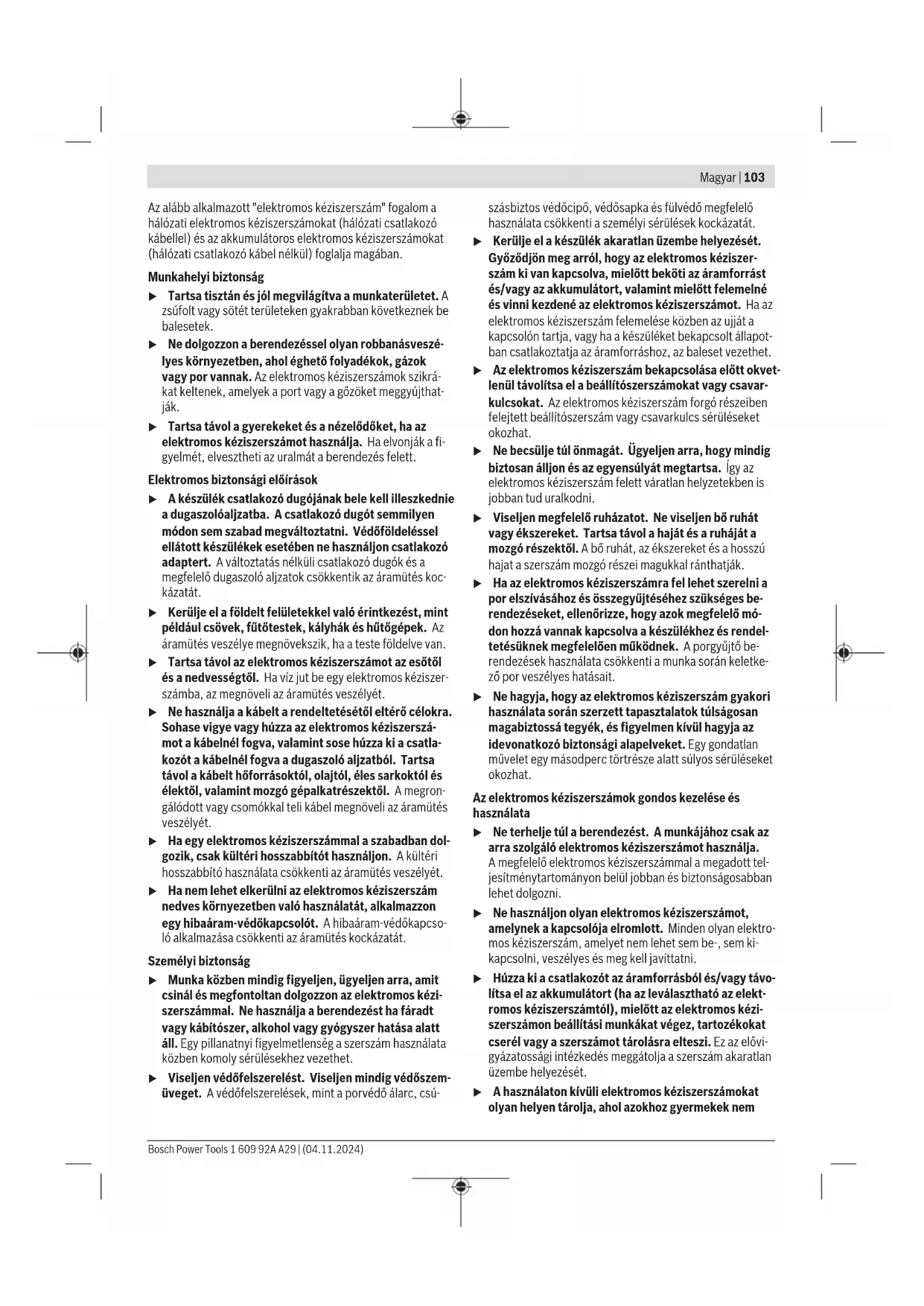

Biztonsági tájékoztató
Általános biztonsági előírások az elektromos kéziszerszámok számára
FIGYELMEZ-TETÉS
Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos
kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan örizze meg ezeket az előírásokat.
Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.
Munkahelyi biztonság
Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözöket meggyújthat-ják.
Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.
Elektromos biztonsági előírások
A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védöföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütötestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esötöl és a nedvességtől. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-mot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
▶ Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
Személyi biztonság
Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
▶ Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csú-
szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.
▶ Kerülje el a készülék akaratlan üzembe helyezését. Gyöződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
Az elektromos kéziszerszám bekapcsolása elött okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatásait.
▶ Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.
Az elektromos kéziszerszámok gondos kezelése és használata
▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja.
A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
▶ A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem
férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Tartsa megfelelően karban az elektromos kéziszerszámokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan épolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.
Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata
Az akkumulátort csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
Az elektromos kéziszerszámhoz csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
A használaton kívüli akkumulátort tartsa távol bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tűzet okozhat.
Nem megfelelő körülmények esetén az akkumulátorból folyadék léphet ki. Kerülje az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került a folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulátorból kilépő folyadék irritációkat vagy égéses börsérüléseket okozhat.
- Sohase használjon egy akkumulátort vagy szerszá-mot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megvál-
toztatott akkumulátorok kiszámíthatatlanul viselkedhetnek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet.
▶ Ne tegye ki se az akkumulátort se a szerszámot tüz, vagy extrém hőmérsékleti hatásoknak. Ha az akkumulátort tűznek, vagy 130 °C-ot meghaladó hőmérsékletnek teszi ki, az robbanást okozhat.
Tartson be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak hőmérséklete az utasításokban megadott hőmérséklet-tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megadott hőmérséklet-tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt.
Szerviz
Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
▶ Sohase szervizeljen megrongálódott akkumulátort. Az akkumulátort csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük.
Biztonsági előírások csiszológépek számára
Az elektromos kéziszerszámot csak száraz csiszolásra használja. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.
Figyelem: tűz keletkezhet! Kerülje el a csiszolt munkadarab és a csiszolószerszám túlhevülését. A munkaszünetek előtt rendszeresen ürítse ki a portartályt. A porgyűjtő zsákban, a mikroszűrőben, a papírzsákban (vagy a szűrőzsákban, illetve a porszívó szűrőjében) található csiszolási por hátrányos körülmények között magától meggyulladhat. Különösen nagy a gyulladásveszély, ha a csiszolás során keletkező por lakk-, poliuretánmaradékokkal vagy más vegyszerekkel van keverve és ha a csiszolásra kerülő munkadarab hosszabb munkák után felforrósodott.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
▶ Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné.
Az akkumulátorok megrongálódása vagy szakszerütlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső erőbehatások megrongálhat-ják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.
Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tüztöl, a szennyezésektöl, a víztöl és a nedvességtöl. Robbanásveszély és rövidzárlat veszélye áll fenn.
A termék és a teljesítmény leírása
Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tüzhöz és/vagy súlyos sérülésekhez vezet- het.
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Rendeltetésszerű használat
A készülék fa, műanyag, spatulyázó massza és lakkozott felületek száraz csiszolására szolgál.
Az ábrázolásra kerülő komponensek
Az ábrázolt alkatrészek sorszámozása megfelel az elektromos kéziszerszám ábrájának, az ábrákat tartalmazó oldalon.
(1) Be-/kikapcsoló
(2) Komplett porgyűjtő zsák
(3) Akkumulátor ^a1
(4) Akkumulátor reteszelésfeloldó gomb
(5) Akkumulátor töltöttségi szint kijelző
(6) Rezgésszám előválasztó szabályozókerék
(7) Rezgölábak
(8) Bemélyedés a rezgölábak számára
(9) Négyzet alakú kapcsos rögzítésű alaplap
(10) Négyzet alakú tépőzáras habanyaglemez
(11) Csavarok az alaplaphoz (4x)
(12) Négyszögalakú alaplap
(13) Négyszögletes tépőzáras habanyaglemez
(14) Háromszög alakú alaplap
(15) Háromszög alakú tépőzáras habanyaglemez
(16) Fogantyú (szigetelt fogantyú-felület)
(17) Tépőzáras csiszolópapír
(18) Elsö befogólap
(19) Befogókengyel (2x)
(20) Hátsó befogólap
(21) Kifúvó csonk
(22) Porgyüjtő zsák
(23) Porgyűjtő zsák adapter
(24) Elszívó tömlö ^a)
(25) Lyukasztó szerszám
a) Ez a tartozék nem tartozik a standard szállítmányhoz.
Müszaki adatok
| Rezgőcsiszoló GSS 12V-13 | ||
| Cikkszám | 3 601 JL0 0.. | |
| Névleges feszültség V= 12 | ||
| Üresjárati fordulatszám ^A) | perc ^-1 | 6000–10000 |
| Üresjárati rezgésszám ^A) | perc ^-1 | 12000–20000 |
| Rezgéskörátmérő mm 1,6 | ||
| A csiszolólemez méretei | ||
| – négyzet alakú mm 100 x 110 | ||
| – téglalap alakú mm 80 x 130 | ||
| – háromszögletű (csiszoló-lap sarokméret) | mm 100 x 150 | |
| Súly ^B) | kg 1,0 kg (1,5 Ah)–1,2 kg (6,0 Ah) | |
| Javasolt környezeti hőmér-séklet a töltés során | °C 0 ... +35 | |
| Megengedett környezeti hő-mérséklet az üzemelés ^C) és a tárolás során | °C –15 ... +50 | |
| Javasolt akkumulátorok GBA 12V... | ||
| Javasolt töltőkészülékek GAL 12... | GAX 18... | |
A) 20-25 °C hömérsékleten a GBA 12V 3.0Ah akkumulátorral mérve.
B) a felhasznált akkumulátortól függően
C) < 0 °C hömérsékletek mellett korlátozott teljesítmény
Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információk a www.bosch-professional.com/wac címen találhatók.
Zaj és vibráció értékek
A zajkibocsátási értékek a EN 62841-2-4 szabványnak megfelelően kerültek meghatározásra.
Az elektromos kéziszerszám A-besorolású hangnyomásszintje tipikus esetben 74 dB(A). A szórás, K = 3 dB. A zajszint a munka során meghaladhatja a megadott értékeket. Viseljen fülvédöt!
Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 62841-2-4 szabványnak megfelelően meghatározott értékei:
$$ a _ {n} = 3, 6 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas.
A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használ-
ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen megnövelheti.
A rezgés- és zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.
Akkumulátor
Az akkumulátor feltöltése
Csak a Műszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak.
Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállításia előírásoknak megfelelően csak részben feltöltve kerülnek kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort.
Az akkumulátor beszerelése
Tolja be a feltöltött akkumulátort az akkumulátor fogadó egységbe, amíg az érezhetően bepattan.
Az akkumulátor kivétele
Az akkumulátor eltávolításához nyomja meg az akkumulátor reteszelésfeloldó gombot és húzza ki az akkumulátort. Ne eröltesse a kihúzást.
Az akkumulátor 2 reteszelővállal van ellátva, amelyek meggátolják, hogy az akkumulátor az akkumulátor reteszelésfeloldó gomb akaratlan megnyomásakor kiessen. Amíg az akkumulátor be van helyezve az elektromos kéziszerszámba, azt egy rugó a helyén tartja.
Akkumulátor töltöttségi szint kijelző
A (5) akkumulátor töltési szint kijelző az elektromos kézi-szerszámon három zöld LED-ből áll. A kijelző a be- és kikap-csolás után néhány másodpercig kijelzi az akkumulátor töltési szintjét.
LED Kapacitás
| Tartós fény, 3 x zöld 60 – 100 % |
| Tartós fény, 2 x zöld 30 – 60 % |
| Tartós fény, 1 x zöld 10 – 30 % |
| Lassú villogás, 1 x zöld 0 – 10 % |
A töltési szint kijelző 3 LED-je gyorsan villog, ha az akkumulátor hömérséklete a -30 és +70 °C közötti üzemi hömérséklet tartományon kívül van, vagy ha a túlterhelés elleni védelem működésbe lépett.
Tájékoztató az akkumulátor optimális kezeléséhez
Óvja meg az akkumulátort a nedvességtöl és a víztöl.
Az akkumulátort csak a -20 °C ... 50 °C hömérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.
Idönként tisztítsa meg az akkumulátor szellőzörését egy puha, tiszta és száraz ecsettel.
Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.
Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.
Összeszerelés
▶ Minden elektromos kéziszerszámon végzett munka elött (pl. karbantartás, szerszámcsere stb.) vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Az alaplap és a habanyaglemez kicserélése/felszerelése (lásd a A1 - A2 ábrát)
Csavarja teljesen ki a 4 darab (11) csavart.
Húzza le az alaplapot a négy (7) rezgölábról.
Tegye fel a cserelemezt a négy (7) rezgőlábra és nyomja bele a rezgőlábakat a (8) bemélyedésbe.
Tegye fel a habanyaglemezt.
Rögzítse a (11) csavarokkal a lemez mindkét részét (az alaplapot és a habanyaglemezt).
A habanyaglemez kicserélésekor ne cserélje ki a kemény komponenst is.
A csiszolópapír kicserélése
Egy új csiszolópapír felhelyezése előtt távolítsa el, például egy ecsettel, a szennyeződéseket és a port a csiszoló lemez-ről.
Az optimális porelszívás biztosítására ügyeljen arra, hogy a csiszolópapír kivágásai egybeessenek a csiszolólemez furataival.
Tépőzáras rögzítésű csiszolópapírok (lásd a B ábrát)
Ha a csiszolólemez egy tépőzáras szövettel van felszerelve, akkor arra a tépőzáras csiszolópapírokat gyorsan és egyszerűen lehet rögzíteni.
Ütögesse ki a csiszolólemez tépőzárát, mielött feltenné a (17) csiszolópapírt, hogy optimális tapadást tudjon biztosítani.
Tegye a (17) csiszolólapot a csiszolólemez egyik oldalához, hogy a széleik egybeessenek, majd fektesse rá a csiszolólapot a csiszolólemezre és alaposan nyomja rá.
A (17) csiszolópapír levételéhez fogja azt meg az egyik csúcsánál fogva és húzza le a csiszolólemezről.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták és ásványok pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, föleg ha a faanyag kezeléséhez más anyagokat is felhasználtak (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.
- A lehetőségek szerint használjon az anyagnak megfelelő porelszívást.
- Gondoskodjon a munkahely jó szellöztetéséröl.
– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-dő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.
Saját porelszívás porgyűjtő zsákkal (lásd a F-H ábrát)
Tegye fel a komplett (2) porgyűjtő zsákot a (21) kifúvó csonkra és tolja annyira rá, hogy egy síkban álljon az eszközzel.
A (22) porgyújtő zsák kiúrítéséhez húzza le a komplett (2) porgyújtő zsákot a (21) kifúvó csonkról. Csa varja le a (23) adaptert a (22) porgyújtő zsákról és és ürítse ki a porgyújtő zsákot.
Figyelem: Az optimális porelszívás biztosítására idejében ürítse ki a (22) porgyűjtő zsákot.
A függöleges felületeken végzett munkákhoz tartsa úgy az elektromos kéziszerszámot, hogy a (2) porgyűjtő zsák lefelé mutasson.
Külső porelszívás (lásd a I ábrát)
Tolja rá a (24) elszívó tömlőt a (21) kifúvó csonkra.
Kapcsolja össze a (24) elszívó tömlöt egy porszívóval. A különböző porszívókhoz való csatlakoztatás áttekintése ezen útmutató végén található.
A porszívónak alkalmasnak kell lennie a megmunkálásra kerülő anyagból keletkező por elszívására.
Az egészségre különösen ártalmas, rákkeltő hatású vagy száraz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni.
Az elektromos kéziszerszámot a függőleges felületeken végzett munka során úgy tartsa, hogy az elszívó tömlő lefelé mutasson.
Üzemeltetés
Üzembe helyezés
Be- és kikapcsolás
Gondoskodjon arról, hogy működtetni tudja a be-/ki-kapcsolót, anélkül, hogy ehhez el kellene engednie a fogantyút.
Az elektromos kéziszerszám bekapcsolásához nyomja meg a (1) be-/kikapcsolót.
Az elektromos kéziszerszám kikapcsolásához nyomja meg ismét a (1) be-/kikapcsolót.
A rezgésszám előválasztása
A (6) rezgésszám előválasztó szabályozókerékkel a szükséges rezgésszámot üzem közben is elő lehet választani.
1–2 alacsony rezgésszám
3–4 közepes rezgésszám
5–6 magas rezgésszám
A szükséges rezgésszám a megmunkálásra kerülő anyagtól és a munkafeltételektől függ és gyakorlati próbával lehet meghatározni.
A konstanselektronika a rezgésszámot üresjáratban és terhelés alatt gyakorlatilag állandó értéken tartja és garantálja az egyenletes munkateljesítményt.
Ha hosszabb ideig alacsony rezgésszámmal dolgozott, akkor az elektromos kéziszerszámot a lehütéshez kb. 3 percig maximális rezgésszámmal üresjáratban járassa.
Az alkalmazások áttekintése
| Alkalmazási terület Alkalmazás Csiszolóeszköz Fordulatszám- | ||
| fokozat | ||
| Csiszolólemez80 x 130 mm | - Felületek és sarokterületek csiszolása- Illesztések csiszolása ablakokon és ajtókon- Régi festékek és lakkok lecsiszolása- Fa csiszolása- Tömör fa és furnér élek csiszolása | Durva csiszolás P40 - P180 4 - 6Finom csiszolás P220 - P400 1 - 3 |
| Csiszolólemez100 x 110 mm | - Felületek és sarokterületek csiszolása- Illesztések csiszolása ablakokon és ajtókon- Régi festékek és lakkok lecsiszolása- Fa csiszolása | Durva csiszolás P40 - P180 4 - 6Finom csiszolás P220 - P400 1 - 3 |
| Csiszolólemez100 x 150 mm | - Lamellák csiszolása- Illesztések és profilok csiszolása | Durva csiszolás P40 - P180 4 - 6Finom csiszolás P220 - P400 1 - 3 |
Bosch Power Tools 1 609 92A A29 | (04.11.2024)
Alkalmazási terület Alkalmazás Csiszolóeszköz Fordulatszám-
fokozat
- Kicsi, sarkokat és éleket tartalmazó felületek lemunkálása
– Régi festékek és lakkok lecsiszolása - Fa csiszolása
Munkavégzési tanácsok
▶ Minden elektromos kéziszerszámon végzett munka elött (pl. karbantartás, szerszámcse re stb.) vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
▶ Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielött letenné.
A csiszolásnál a lemunkálási teljesítményt lényegében a csiszolópapír kiválasztása és az előre kijelölt rezgésszám hatá-rozza meg.
Csak kifogástalan csiszolópapírral lehet az elektromos kéziszerszámot is kímélve jó csiszolási teljesítményt elérni. Kapcsolja be az elektromos kéziszerszámot, tegye fel azt a teljes csiszoló felülettel a megmunkálásra kerülő felületre és mozgassa azt mértéktartó nyomással a munkadarabon.
Ügyeljen arra, hogy a berendezést egyenletes nyomással vezesse, hogy megnövelje a csiszolópapír élettartamát.
Túlzott rányomás esetén a csiszolási teljesítmény nem növekszik, hanem csak az elektromos kéziszerszám és a csiszolólap használódik el gyorsabban.
Ha a csiszolópapírt egyszer már valamilyen fém megmunkálására használt, azt más anyagok megmunkálására ne használja.
Csak eredeti Bosch gyártmányú csiszoló tartozékokat használjon.
Karbantartás és szerviz
Karbantartás és tisztítás
▶ Minden elektromos kéziszerszámon végzett munka elött (pl. karbantartás, szerszámcse re stb.) vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.
Vevőszolgálat és alkalmazási tanácsadás
A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen is találhatók: www.bosch-pt.com
A Bosch Használati Tanácsadó Team szívesen segít, ha termékeinkkel és azok tartozékaival kapcsolatos kérdései vannak.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömröi út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.
Tel.: +36 1 879 8502
Fax: +36 1 879 8505
info.bsc@hu.bosch.com
www.bosch-pt.hu
További szerviz-címek az alábbi címen találhatók:
A javasolt lithium-ion-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.
Ha a szállítással harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.
Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Kérjük tartsa be az adott országban érvényes, ezen esetleg túlmenő előírásokat.
Eltávolítás
Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra elökészíteni.
Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
A már nem használható elektromos kéziszerszámokat és a hibás vagy elhasznált akkumulátorokat/elemeket elkülönítve kell ártalmatlanítani. Használja a rendelkezésre álló gyűjtőrendszereket.
Szakszerűtlen ártalmatlanítás esetén az elhasznált elektromos és elektronikus készülékek a veszélyes anyagok lehetsé-
ges jelenléte miatt káros hatással lehetnek a környezetre és az emberek egészségére.
Akkumulátorok/elemek:
Li-ion:
Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Oldal 108).
