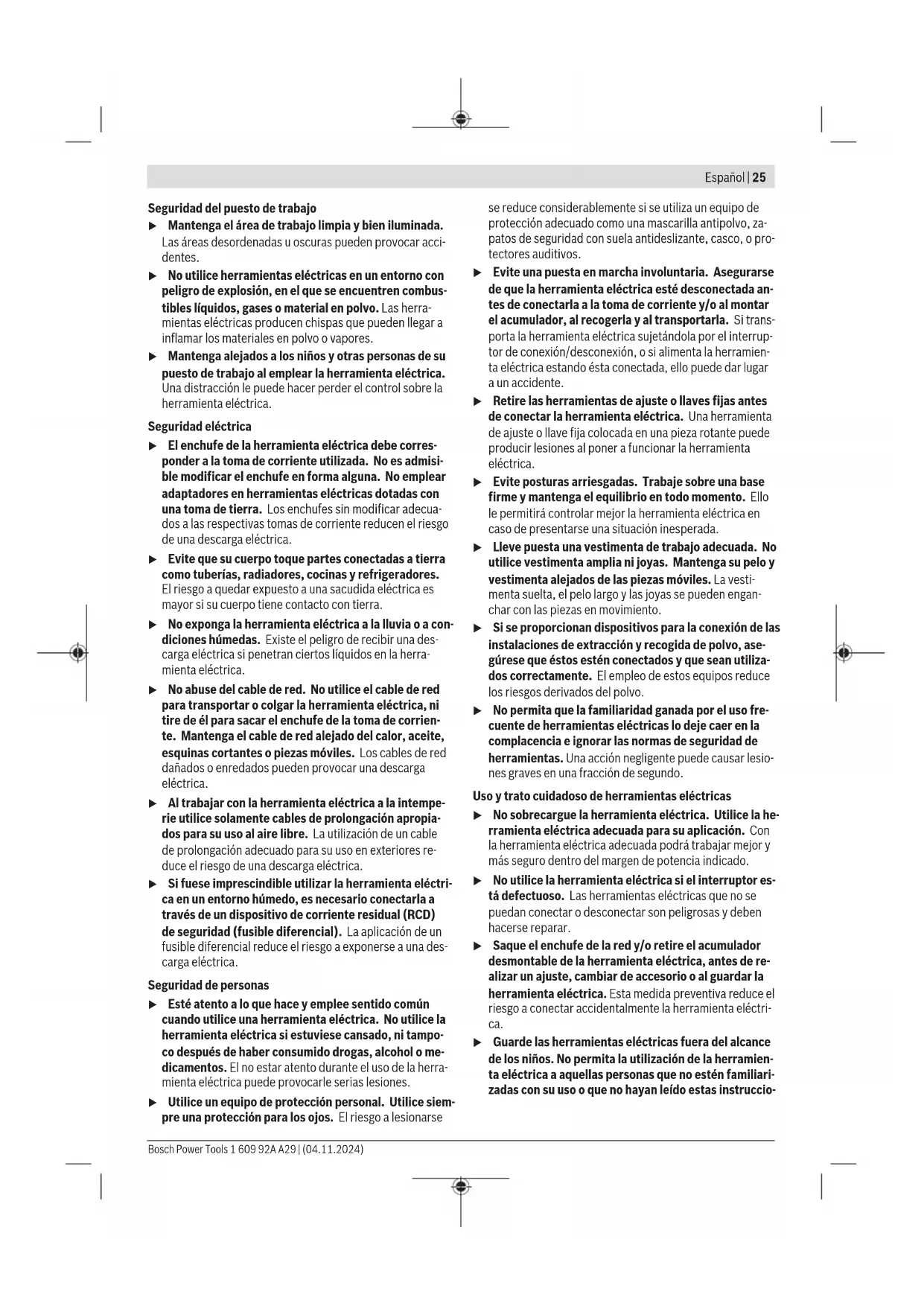

(4) Tecla de desenclavamiento del acumulador (5) Indicador del estado de carga del acumulador (6) Rueda de ajuste para preselección del n.º de oscila- ciones (7) Patas oscilantes (8) Cavidad para las patas oscilantes (9) Placa base cuadrada con fijación de grapas (10) Placa de espuma cuadrada con cierre de cardillo (11) Tornillos para placa base (4x) (12) Placa base rectangular (13) Placa de espuma rectangular con cierre de cardillo (14) Placa base triangular (15) Placa de espuma triangular con cierre de cardillo (16) Empuñadura (zona de agarre aislada) (17) Hoja lijadora con fijación de cardillo (18) Pieza de apriete anterior (19) Estribo de sujeción (2x) (20) Pieza de apriete posterior (21) Boquilla de expulsión (22) Saco colector de polvo (23) Adaptador para saco de polvo (24) Manguera de aspiración

Estos accesorios no corresponden al material que se adjunta de serie. Datos técnicos Lijadora orbital GSS 12V-13 Número de artículo 3 601 JL0 0.. Tensión nominal V= 12 Lijadora orbital GSS 12V-13 Número de revoluciones en vacío

6000–10000 Número de oscilaciones en vacío

12000 − 20000 Diámetro del círculo de osci- lación mm 1,6 Dimensiones de la placa lijadora – cuadrado mm 100x110 – rectangular mm 80x130 – triangular (dimensión de las esquinas de la hoja li- jadora) mm 100x150 Peso

Medido a 20−25°C con acumuladorGBA 12V 3.0Ah. B) según el acumulador utilizado C) potencia limitada a temperaturas <0°C Los valores pueden variar dependiendo del producto y están sujetos a la aplicación y a las condiciones medioambientales. Más información en www.bosch-professional.com/wac. Información sobre ruidos y vibraciones Valores de emisión de ruidos determinados segúnEN62841-2-4. El nivel de presión acústica valorado con A de la herramienta eléctrica asciende típicamente a menos de74dB(A). Inse- guridad K=3dB. El nivel de ruidos puede sobrepasar los va- lores indicados durante el trabajo. ¡Usar protección auditi- va! Valores totales de vibraciones a

(suma de vectores de tres direcciones) e inseguridad K determinados según EN62841-2-4:

El nivel de vibraciones y el valor de emisiones de ruidos indi- cados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctri- cas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos. El nivel de vibraciones y el valor de emisiones de ruidos indi- cados han sido determinados para las aplicaciones principa- les de la herramienta eléctrica. Por ello, el nivel de vibracio- nes y el valor de emisiones de ruidos pueden ser diferentes Bosch Power Tools 1 609 92A A29 | (04.11.2024)28 | Español si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fue- se deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo. Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiem- pos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibra- ciones y de ruidos durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuen- cias de trabajo. Acumulador Carga del acumulador u Utilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de io- nes de litio empleados en su herramienta eléctrica. Indicación: Los acumuladores de iones de litio se entregan parcialmente cargados debido a la normativa de transporte internacional. Con el fin de obtener la plena potencia del acumulador, cargue completamente el acumulador antes de su primer uso. Montaje del acumulador Desplace el acumulador cargado en el alojamiento del acu- mulador, hasta que encastre perceptible. Desmontaje del acumulador Para la extracción del acumulador, presione la tecla de de- senclavamiento y retire el acumulador. No proceda con brusquedad. El acumulador dispone de 2etapas de enclavamiento para evitar que se salga en el caso de un accionamiento acciden- tal de la tecla de desenclavamiento del acumulador. Mien- tras la batería esté montada en la herramienta eléctrica, per- manecerá retenida en su posición mediante un resorte. Indicador del estado de carga del acumulador El indicador de estado de carga del acumulador (5) de la he- rramienta eléctrica está integrado por tres diodos luminis- centes verdes. Éstos indican durante unos segundos el esta- do de carga del acumulador tras la conexión y desconexión. Diodo luminoso (LED) Capacidad 3LED verde encendido 60 – 100% 2LED verdes encendidos 30 – 60% 1LED verde encendido 10 – 30% 1LED verde con lento parpadeo 0 – 10% Los 3 LEDs del indicador de estado del acumulador par- padean rápidamente, si la temperatura del acumulador está fuera del margen de temperatura de servicio de –30 hasta +70 °C y/o ha reaccionado la protección contra so- brecarga. Indicaciones para el trato óptimo del acumulador Proteja el acumulador de la humedad y del agua. Únicamente almacene el acumulador en el margen de tem- peratura desde −20°C hasta 50°C. P.ej., no deje el acumu- lador en el coche en verano. Limpie de vez en cuando las rejillas de refrigeración del acu- mulador con un pincel suave, limpio y seco. Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse. Observe las indicaciones referentes a la eliminación. Montaje u Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herra- mienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accio- nar fortuitamente el interruptor de conexión/descone- xión. Cambiar/montar la placa base y la placa de espuma (ver figuras A1− A2) Desenrosque totalmente los 4 tornillos (11). Tire de la placa base de las cuatro patas oscilantes (7). Coloque la placa de intercambio sobre las cuatro patas osci- lantes (7) y presione las patas oscilantes en la cavidad (8). Coloque la placa de espuma. Fije las dos partes de la placa (placa base y placa de espu- ma) con los tornillos (11). Cuando sustituya la placa de espuma, no sustituya el compo- nente duro. Cambio de la hoja de lija Elimine la suciedad y el polvo de la placa lijadora antes de colocar una nueva hoja de lija, p. ej., con un pincel. Para garantizar una aspiración óptima del polvo, asegúrese de que los recortes de la hoja de lija coincidan con los orifi- cios de la placa lijadora. Hojas lijadoras con adherencia por contacto (ver figura

n de conformidad UE Declaramos bajo nuestra exclusiva responsabilidad, que los productos nombrados cumplen con todas las disposiciones correspondientes de las Directivas y los Reglamentos mencionados a continuación y están en conformidad con las siguientes normas. Documentos técnicos de: * Lijadora orbital Nº de artículo
