| Produkta veids | Bezvadu vibrācijas slīpmašīna |
| Zīmols | Bosch |
| Modelis | GSS 12V13 Professional |
| Nominālais spriegums | 12 V |
| Tukšgaitas ātrums | 6 000 – 10 000 apgr./min |
| Tukšgaitas svārstību ātrums | 12 000 – 20 000 min⁻¹ |
| Amplitūdas diametrs | 1,6 mm |
| Slīpēšanas pamatnes izmēri | Kvadrāts 100 x 110 mm / Taisnstūris 80 x 130 mm / Trīsstūris 100 x 150 mm |
| Svars (atkarībā no akumulatora) | 1,0 kg (akumulators 1,5 Ah) – 1,2 kg (akumulators 6,0 Ah) |
| Saderīgie akumulatori | GBA 12V (litija jonu) |
| Ieteicamie lādētāji | GAL 12, GAX 18 |
| Abrazīvā stiprinājuma veids | Skrūvspīļu vai pašķērējs (atkarībā no pamatnes) |
| Ātruma priekšatlase | Jā, 6 pozīciju regulators (1–6) |
| Putekļu maiss | Iekļauts (pilns maiss ar adapteri) |
| Pieslēgums putekļsūcējam | Jā, caur šļūteni (nav iekļauta) |
| Skaņas spiediena līmenis | 74 dB(A) (nenoteiktība K=3 dB) |
| Vibrācijas līmenis (a_h) | 3,6 m/s² (nenoteiktība K=1,5 m/s²) |
| Uzlādes temperatūras diapazons | 0 °C līdz +35 °C |
| Darba un uzglabāšanas temperatūras diapazons | −15 °C līdz +50 °C |
| Apkope un tīrīšana | Notīriet ventilācijas spraugas ar sausu suku; neizmantojiet ūdeni |
| Rezerves daļas un remontspēja | Slīpēšanas plāksne, putu pamatne, abrazīvās loksnes, putekļu maiss, akumulatori, lādētāji |
| Paredzētais lietojums | Koka, špakteles, plastmasu un lakotu virsmu sausā slīpēšana |
| Garantija (atkarībā no valsts) | Skatīt lietošanas instrukciju vai Bosch tīmekļa vietni |
Bieži uzdotie jautājumi - GSS 12V13 Professional BOSCH
Lietotāju jautājumi par GSS 12V13 Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Slīpmašīna PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GSS 12V13 Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GSS 12V13 Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GSS 12V13 Professional BOSCH
Iv. Instrukcijas originalvalodā
It Originali instrukcija
Latviešu .... Lappuse 174

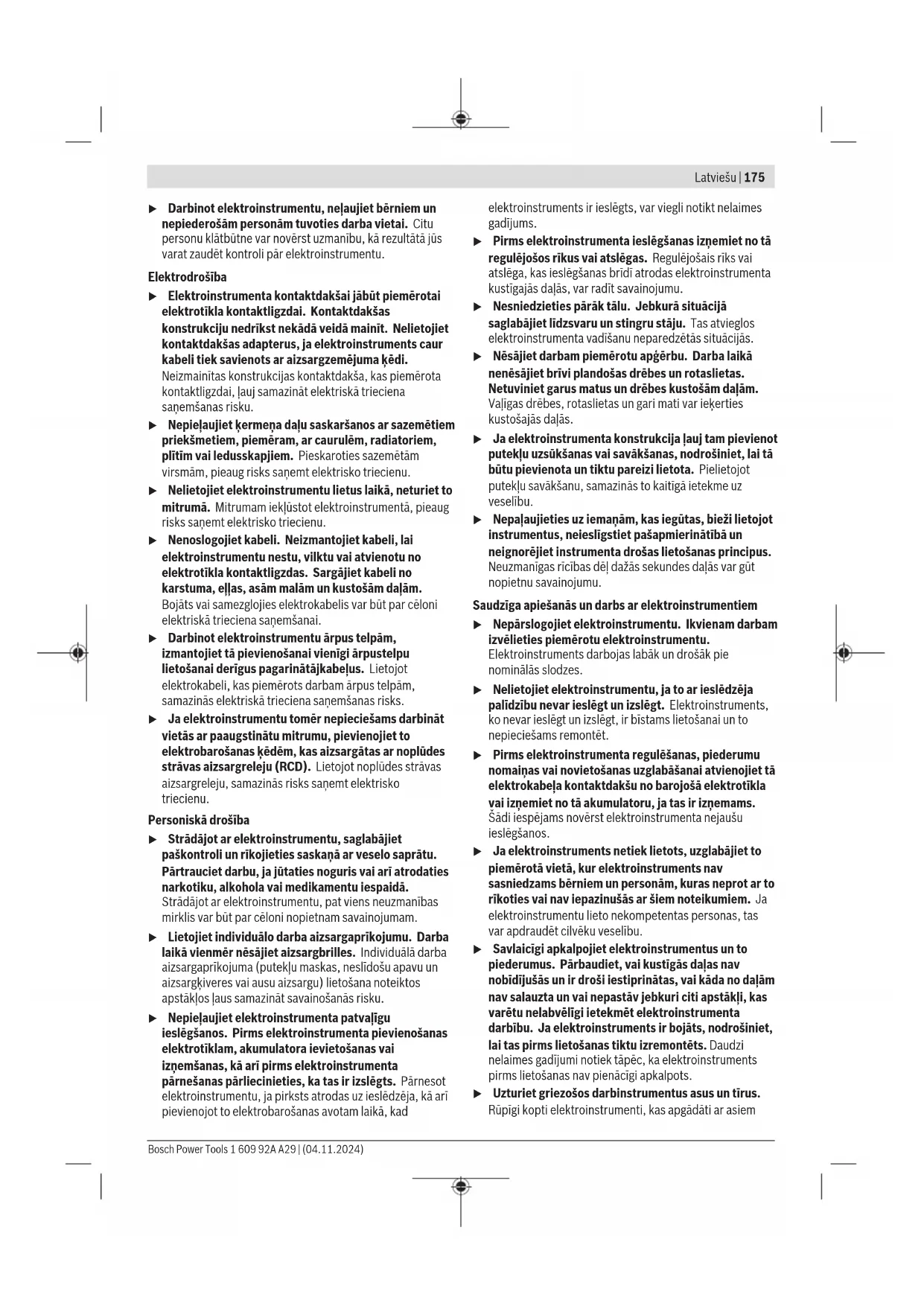

Vispārēji drošības noteikumi elektroinstrumentiem
BRÍDINÃ- JUMS
Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar
specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtigās un tumšās vietās var viegli notikt nelaimes gadijums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu škīdrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudėt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jäbüt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena sanemšanas risku.
▶ Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumenta, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām daļām.
Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas kēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecīenu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstāklos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad
elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadijums.
Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rikus vai atslēgas. Regulējošais riks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās dalās, var radit savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsukšanas vai savakšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savakšanu, samazinās to kaitigā ietekme uz veselibu.
▶ Nepalaujieties uz iemanām, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.
Saudziga apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu.
Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontėt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
▶ Uzturiet griezos darbinstrumentus asus un tirus.
Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem
griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu.
Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
▶ Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no elļas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.
Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem
Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru.
Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā ari var pieaugt aizdegšanās risks.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.
Drošības noteikumi slīpmašinām
Lietojiet elektroinstrumentu tikai sausajai slīpēšanai. Mitrumam ieklūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
Uzmanību, aizdegšanas briesmas! Nepieļaujiet slīpēšanas putekļu un slīpmašinas pārkaršanu. Darba pārtraukumu laikā vienmēr iztukšojiet putekļu tvertni. Slīpēšanas putekļi putekļu maisinā, mikrofiltrā, papīra maisinā (vai filtra maisinā vai putekļsūcēja filtrā) nelabvēligos apstākļos var uzliesmot. Īpaša bīstamība pastāv tad, ja smalkie slīpēšanas putekļi tiek sajaukti ar lakas vai krāsas paliekām, kā arī ar citām kīmiskajām vielām, un slīpēšanas putekļi ilgāka darba laikā sakarst.
▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
▶ Pirms noliekat elektroinstrumentu, nogaidiet, līdz tas ir pilnībā apstājies.
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit ësslégumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radit iekšēju ësslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.
Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Nemiet vērā attēlus lietošanas pamācības sākuma daļā.
Pareizs lietojums
Instruments ir paredzëts koka, plastmasas, pildvielu, kā arī lakotu virsmu sausai slīpēšanai.
Attēlotās sastāvdaļas
Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.
(1) leslēdzējs/izslēdzējs
(2) Puteklu maisina komplekts
(3) Akumulators ^a)
(4) Akumulatora atbrīvošanas taustiņš
(5) Akumulatora uzlādes pakāpes rādījums
(6) Svärstību biežuma regulators
(7) Montāžas kājas
(8) Padzilinājumi montāžas kājām
(9) Kvadrātveida pamatplāksne ar āku stiprinājumu
(10) Kvadrātveida porainais paliktnis ar lipošu stiprinājumu
(11) Skrūves pamatplāksnes stiprināšanai (4x)
(12) Taisnstürveida pamatpläksne
(13) Taisnstürveida porainais paliktnis ar lipošu stiprinājumu
(14) Trijstūra pamatplāksne
(15) Trijstūra porainais paliktnis ar lipošu stiprinājumu
(16) Rokturis (ar izolētu noturvirsmu)
(17) Sliploksne ar lipošu stiprinājumu
(18) Priekšējā piespiedējliste
(19) Piespiedējsvira (2x)
(20) Aizmugurējā piespiedējlīste
(21) Puteklu izvadišanas iscaurule
(22) Puteklu maisiņš
(23) Adapters puteklu maisinam
(24) Nosūkšanas šljutene ^a)
(25) Caurumotājs
a) Šie piederumi neietilpst standarta piegādes komplektā.
Tehniskie dati
| Orbitālā slīpmašina GSS 12V-13 | ||
| Izstrādājuma numurs | 3 601 JL0 0.. | |
| Nominālais spriegums V= 12 | ||
| Apgriezienu skaits brīvgaitāA) | min^-1 | 6000–10000 |
| Svārstību biežumsbrīvgaitāA) | min^-1 | 12000–20000 |
| Orbitālo svārstību diametrs mm 1,6 | ||
| Slīpēšanas pamatnes izmēri | ||
| – kvadrātveida mm 100 x 110 | ||
Orbitālā slīpmašina GSS 12V-13
| - taisnstürveida mm 80 x 130 | |
| - trijstürveida(pievienojamāsslīploksnes izmēri) | mm 100 x 150 |
| Svars ^B) | kg 1,0 kg (1,5 Ah)-1,2 kg (6,0 Ah) |
| leteicamā apkārtējās videstemperatūra uzlādes laikā | °C 0 ... +35 |
| Pieļaujamā apkārtējā gaisatemperatūra darbības laikā ^C) un glabāšanas laikā | °C -15 ... +50 |
| leteicamie akumulatori GBA 12V... | |
| leteicamās uzlādes ierīces GAL 12... | GAX 18... |
A) Mērijums 20–25 °C temperatūrā ar akumulatoru GBA 12V 3.0Ah.
B) atkaribā no izmantotā akumulatora
C) ierobežota jauda pie temperatūras vērtībām < 0 °C
Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākliem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.
Informācija par troksni un vibrāciju
Trokšna emisijas vērtības ir noteiktas atbilstīgi EN 62841-2-4.
Elektroinstrumenta A izsvarotais tipiskais skaņas spiediena limenis ir 74 dB(A). Mērijuma nenoteiktība K = 3 dB. Trokšna limenis darba laikā var pārsniegt norādītās vērtības.
Lietojiet dzirdes aizsarglidzeklus!
Vibrācijas paātrinājuma vērtība a, (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši EN 62841-2-4:
$$ a _ {n} = 3, 6 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salidzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.
Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.
178 | Latviešu
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.
Akumulators
Akumulatora uzlāde
Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.
Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti dalēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.
Akumulatora ielikšana
levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.
Akumulatora iznemšana
Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustiņu un izvelciet akumulatoru.
Nedarbojieties ar spēku.
Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere.
Akumulatora uzlādes pakāpes indikators
Akumulatora uzlādes pakāpes indikators (5) uz elektroinstrumenta sastāv no trim zaļām LED diodēm. Pēc elektroinstrumenta ieslēgšanas un izslēgšanas šis indikators uz dažām sekundēm iedegas un parāda akumulatora uzlādes pakāpi.
LED diodes Uzlādes pakāpe
| Pastāvīgi deg 3 LED diodes 60 – 100 % | |
| Pastāvīgi deg 2 LED diodes 30 – 60 % | |
| Pastāvīgi deg 1 LED diode 10 – 30 % | |
| Lēni mirgo 1 LED diode 0 – 10 % |
Ja akumulatora temperatūra ir ārpus pieļaujamo vērtību diapazona robežām, kas ir no -30 līdz +70 °C, kā arī tad, ja ir nostrādājusi aizsardzība pret pārslodzi, akumulatora uzlādes pakāpes indikatora 3 LED diodes mirgo ātrā tempā.
Pareiza apiešanās ar akumulatoru
Sargājiet akumulatoru no mitruma un ūdens.
Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.
Laiku pa laikam iztiriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.
Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainit. levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.
Montāža
Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maina utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.
Pamatpläksnes un porainä paliktna nomaiņa/ montāža (skat. attēlus A1 – A2)
Pilnīgi izskrūvējiet 4 stiprinošās skrūves (11).
Novelciet pamatplāksni no četrām montāžas kājām (7).
Novietojiet maināmo plāksni uz četrām montāžas kājām (7) un iespiediet montāžas kājas padzilinājumā (8).
Uzlieciet poraino paliktni.
Nostipriniet abas plāksnes daļas (pamatplāksnes un porainais paliktnis) ar skrūvēm (11).
Porainā paliktņa maiņas gadījumā neveiciet cieto komponentu nomainu.
Sliploksnes nomaina
Pirms jaunas sliploksnes iestiprināšanas notīriet netīrumus un putekļus no slīpēšanas pamatnes, piemēram, ar otu. Lai nodrošinātu optimālu putekļu nosūkšanu, raugiet, lai sliploksnē ieštancētie putekļu aizvadīšanas atvērumi sakristu ar urbumiem slīpēšanas pamatnē.
Sliploksnes ar mikroāku pärklājumu (attēls B)
Ja slīpēšanas pamatne ir aprikota ar mikroāku pārklājumu, uz tās var ātri un vienkārši nostiprināt slīploksnes ar mikroāku pārklājumu.
Ar vieglu sitienu attīriet slīpēšanas pamatnes pārklājumu no putekļiem pirms slīploksnes (17) iestiprināšanas, šādi panākot optimālu sakeri.
Novietojiet sliploksni (17) ar vienu tās pusi uz slīpēšanas pamatnes un stingri piespiediet, panākot, lai sliploksne cieši piegultu pamatnei.
Lai noņemtu slīploksni (17), satveriet to aiz viena stūra un atraujiet no slīpēšanas pamatnes.
Puteklu un skaidu uzsūkšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu un minerālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisit alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu
saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.
- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
- Darba vietai jābūt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Putekļu pašuzsūkšana, uzkräjot tos putekļu maisiņā (skatīt attēlus F–H)
Uzlieciet un uzbidiet visu puteklu maisinu (2) uz izpūšanas iscaurules (21), līdz tas ir vienā limeni ar instrumentu.
Lai iztukšotu puteklu maisinu (22), novelciet visu puteklu maisinu (2) no izpūšanas iscaurules (21). Noskrūvējiet adapteru (23) no puteklu maisina (22) un iztukšojiet puteklu maisinu.
Norāde: lai nodrošinātu optimālu putekļu uzsūkšanu, regulāri iztukšojiet putekļu maisiņu (22).
Apstrādājot vertikālas virsmas, turiet elektroinstrumentu tā, lai putekļu maisiņš (2) būtu vērsts lejup.
Uzbīdiet uzsūkšanas šlūteni (24) uz uzsūkšanas iscaurules (21).
Savienojiet uzsūkšanas šlūteni (24) ar vakuumsūcēju. Pārskats par instrumenta savienošanas iespējām ar dažādiem vakuumsūcējiem ir sniegts šīs pamācības beigās.
Puteklsücëjam jäbüt piemërotam, lai süktu apsträdājamā materiāla puteklus.
Veselibai ipaši kaitigus, kancerogēnus vai sausus putekļus savāciet ar speciālu putekļsūcēju.
Apstrādājot vertikālas virsmas, turiet elektroinstrumentu tā, lai nosūkšanas šljutene būtu vērsta lejup.
Lietošana
Uzsākot lietošanu
leslēgšana un izslēgšana
▶ Pārliecinieties, ka varat darbināt ieslēdzēju, neatlaižot rokturi.
Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (1).
Lai elektroinstrumentu izslēgtu, no jauna nospiediet ieslēdzēju (1).
Svärstību skaita regulēšana
Ar svārstību skaita iestatišanas regulatoru (6) var regulēt vajadzīgo svārstību skaitu ari darba laikā.
1–2 neliels svārstību skaits
3-4 vidēji liels svārstību skaits
5–6 liels svārstību skaits
Optimālais svārstību skaits ir atkarīgs no apstrādājamā materiāla un darba apstākliem; to ieteicams noteikt praktiskos mēginājumos.
Elektroniskais gaitas stabilizers nodrošina praktiski nemainīgu svārstību skaitu gan brīvgaitā, gan slodzes laikā, kas nodrošina vienmērīgu apstrādes ātrumu.
Pēc ilgāka darba ar nelielu svārstību skaitu elektroinstruments ir aptuveni 3 minūtes jāatdzesē, darbinot to brīvgaitā ar maksimālo svārstību skaitu.
Lietojumu pärskats
| Pielietošanas joma Lietojums Slīpēšanas | līdzeklis | Griešanāsātruma pakāpe | ||
| Slīpēšanas pamatne80 x 130 mm | - Virsmu un stūru slīpēšana- Logu un durvju gropju slīpēšana- Vecās krāsas un lakas slīpēšana- Koka slīpēšana- Koka un finiera malu slīpēšana | Rupjā slīpēšana P40 – P180 4–6 | ||
| Smalkāslīpēšana | P220 – P400 1–3 | |||
| SchSlīpēšanas pamatne100 x 110 mm | - Virsmu un stūru slīpēšana- Logu un durvju gropju slīpēšana- Vecās krāsas un lakas slīpēšana- Koka slīpēšana | Rupjā slīpēšana P40 – P180 4–6 | ||
| Smalkāslīpēšana | P220 – P400 1–3 | |||
| Slīpēšanas pamatne100 x 150 mm | - Lamęlu slīpēšana- Gropju un profilu slīpēšana- Materiāla nonemšana mazās platībās ar lenķiem, stūriem un malām- Vecās krāsas un lakas slīpēšana- Koka slīpēšana | Rupjā slīpēšana P40 – P180 4–6 | ||
| Smalkāslīpēšana | P220 – P400 1–3 | |||
180 | Lietuvių k.
Norādījumi darbam
Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.
- Pirms noliekat elektroinstrumentu, nogaidiet, līdz tas ir pilnībā apstājies.
Noslipēšanas jauda ir atkarīga galvenokārt no slīploksnes pareizas izvēles, kā arī no izvēlētā svārstību biežuma.
Vienīgi ar nevainojamas kvalitātes sliploksnēm var nodrošināt augstu slīpēšanas veiktspēju, vienlaikus saudzējot elektroinstrumentu. leslēdziet elektroinstrumentu, novietojiet to ar visu slīpēšanas virsmas laukumu uz apstrādājamās virsmas un pārvietojiet pa apstrādājamo materiālu ar mērenu spiedienu.
Lai palielinātu slīplokšņu kalpošanas laiku, saglabājiet vienmērīgu spiedienu uz apstrādājamās virsmas.
Pārmērīgs spiediens uz apstrādājamo virsmu nevis nodrošina lielāku slīpēšanas jaudu, bet gan izraisa pastiprinātu elektroinstrumenta nodilumu priekšlaicīgu slīpēšanas pamatnes atteici.
Neizmantojiet slīploksni, ar kuru ir slīpēts metāls, lai apstrādātu citus materiālus.
Lietojiet originālos Bosch slīpēšanas piederumus.
Apkalpošana un apkope
Apkalpošana un tirišana
Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maina utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.
▶ Lai elektroinstruments darbotos efektivi un droši, regulāri tiriet korpusu un ventilācijas atveres.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas centra darbinieki atbildės uz jūsu jautājumiem par izstrādājumu remontu un apkopi, kā arī par to rezerves dalām. Klaidskata rasējumi un informācija par rezerves dalām ir atrodama šeit: www.bosch-pt.com Bosch konsultāciju dienesta darbinieki ar prieku sniegs atbildes uz jūsu jautājumiem par mūsu izstrādājumiem un to piederumiem.
Lūdzot konsultāciju un pasūtot rezerves daļas, noteikti norādiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma tehnisko datu plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu servisa adreses ir norādītas šeit:
Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus celu satiksmē bez papildu nosacijumiem.
Ja akumulatoru nosūta trešās personas (piemēram, ar gaisa transporta uzņēmumu vai citu logīstikas aģentūru starpniecību), jāievēro īpašas prasības par sūtījuma iesaiņošanas un markēšanu. Tāpēc sūtījuma sagatavošanas laikā jāpieaicina kravu pārvadāšanas speciālists.
Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. leverojiet ari ar akumulatoru pārsūtišanu saistitos nacionālos noteikumus, ja tādi pastāv.
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādeī apkārtējai videi nekaitīgā veidā.
Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!
Tikai EK valstim.
Nelietojami elektroinstrumenti un bojāti vai izlietoti akumulatori/baterijas ir jäutilizē atseviški. Izmantojiet paredzētās savākšanas sistēmas.
Nelietpratīgi atbrīvojoties no nolietotām elektriskajām un elektroniskajām iericēm, tajos esošu iespējamu, bīstamu vielu dēļ šis ierīces par nodarīt kaitējumu apkārtējai videi un cilvēku veselībai.
Akumulatori/baterijas:
Litija-jonu:
Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 180).
