| Өнім түрі | Сымсыз дірілді тегістеуіш |
| Бренд | Bosch |
| Модель | GSS 12V13 Professional |
| Номиналды кернеу | 12 В |
| Бос жүріс жылдамдығы | 6 000 – 10 000 айн/мин |
| Бос жүріс тербеліс жылдамдығы | 12 000 – 20 000 мин⁻¹ |
| Амплитуда диаметрі | 1,6 мм |
| Тегістеу табақшасының өлшемдері | Шаршы 100 x 110 мм / Тікбұрыш 80 x 130 мм / Үшбұрыш 100 x 150 мм |
| Салмағы (батареяға байланысты) | 1,0 кг (батарея 1,5 Ач) – 1,2 кг (батарея 6,0 Ач) |
| Үйлесімді батареялар | GBA 12V (Литий-ион) |
| Ұсынылатын зарядтағыштар | GAL 12, GAX 18 |
| Абразивті бекіту түрі | Қысқышпен бекіту немесе өздігінен жабысатын (табақшаға байланысты) |
| Жылдамдықты алдын ала таңдау | Иә, 6 позициялы дөңгелек (1–6) |
| Шаң қапшығы | Кіреді (толық қапшық адаптермен) |
| Шаң сорғышқа қосу | Иә, икемді түтік арқылы (жинаққа кірмейді) |
| Акустикалық қысым деңгейі | 74 дБ(А) (K=3 дБ анықталмағандық) |
| Діріл деңгейі (a_h) | 3,6 м/с² (K=1,5 м/с² анықталмағандық) |
| Зарядтау температура диапазоны | 0 °C пен +35 °C аралығы |
| Пайдалану және сақтау температура диапазоны | −15 °C пен +50 °C аралығы |
| Күтім және тазалау | Желдету саңылауларын құрғақ щеткамен тазалау; суды қолданбау |
| Қосалқы бөлшектер және жөндеу мүмкіндігі | Тегістеу табақшасы, көбік табақша, абразивті қағаздар, шаң қапшығы, батареялар, зарядтағыштар |
| Дұрыс пайдалану | Ағаш, мастик, пластик және лакталған беттерді құрғақ тегістеу |
| Кепілдік (елге байланысты) | Нұсқаулықтан немесе Bosch сайтынан қараңыз |
Жиі қойылатын сұрақтар - GSS 12V13 Professional BOSCH
Пайдаланушылардың сұрақтары туралы GSS 12V13 Professional BOSCH
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз шлифовальдық машина PDF форматында тегін! Нұсқаулықтарыңызды табыңыз GSS 12V13 Professional - BOSCH және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. GSS 12V13 Professional брендінің BOSCH.

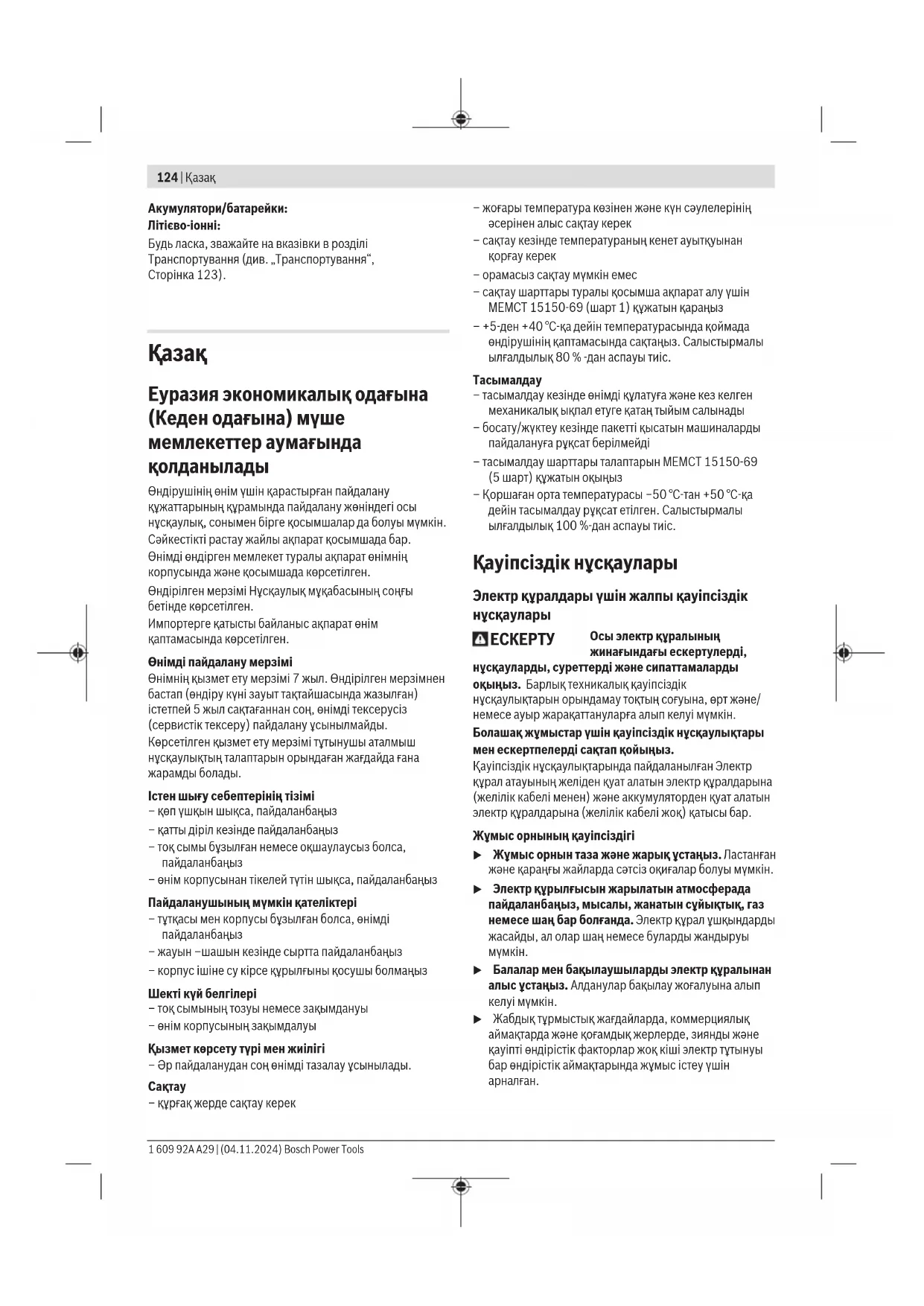

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GSS 12V13 Professional BOSCH
kk Пайдалану на скаулығының
ТУПНУСКАСЫ
Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында
колданылады
Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.
Сәйкестікті растау жайлы акпарат қосымшада бар.
Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және косымшада көрсетілген.
Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.
Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.
Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.
Істен шығу себептерінің тізімі
- көп үшкын шыкса, пайдаланбаңыз
- қатты діріл кезінде пайдаланбаныз
– тоқ сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
– өнім корпусынан тікелей тутін шыкса, пайдаланбаныз
Пайдаланушының мүмкін қателіктері
- түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
- жауын - шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз
Шекті күй белгілері
- ток сымының тозуы немесе закымдануы
- өнім корпусының закымдалуы
Кызмет көрсету түрі мен жилігі
- Әр пайдаланудан соң әнімді тазалау ұсынылады.
Сактау
- күрғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің
әсерінен алыс сақтау керек
– сактау кезінде температураның кенет ауыткуынан
корғау керек
- орамасыз сақтау мүмкін емес
- сактау шарттары туралы косымша акпарат алу ушін
МЕМСТ 15150-69 (шарт 1) кужатын караныз
- +5-ден +40 °C-ка дейін температурасында коймада
ендірушінің каптамасында сактаңыз. Салыстырмалы
ылғалдылық 80 % -дан аспауы тиіс.
Тасымалдау
– тасымалдау кезінде өнімді күлатуға және кез келген механикалықықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді
- тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
- Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы вилғалдылық 100 %-дан аспауы тиіс.
Қауіпсіздік нүсқаулары
Электр құралдары үшін жалпы қауіпсіздік нұсқаулары
ECKEPTY
Осы электр құралының, жинағындағы ескертүлерді,
нускауларды, суреттерді және сипаттамаларды
окыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау тоқтың соғуына, өрт және/ немесе ауыр жақақаттануларға алып келуі мүмкін.
Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.
Қауіпсіздік нусқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.
Жумыс орнының қауіпсіздігі
Жумыс орнын таза және жарык устаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.
Электр күрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр күрал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстық жағдайларда, коммерциялық аймактарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр түтынуы бар өндірістік аймактарында жұмыс істеу үшін арналған.
Электр қауіпсіздігі
Электр айырлары розеткаға сай боулы тиіс.
Айырды ешкашан ешқандай тәрізде өзгертпеңіз.
Жерге косылған электр құралдарымен адаптер
айырларын пайдаланбаңыз. Өзгертілмеген айырлар
мен сәйкес розеткалар электр түйықталуының қауіпін
төмендетеді.
Кубырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары тоқ соғу қауіпі пайда болады.
Электр құралдарды жаңбырда немесе ынғалды қоршауда пайдаланбаңыз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, откір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төқ соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк сөғу қауіпін төмендетеді.
Жеке қауіпсіздік
Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуғ мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс устаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциpterін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.
Электр куралдарын пайдалану және күту
▶ Куралды аса көп жуктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дурыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, белшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны куат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр
куралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын мен керек-жарақтарын ұқыпыты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқигаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.
Батарея куралын пайдалану және күту
▶ Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір туріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр куралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген баска батарея жинақтарын пайдалану жақақаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктык агуы мумкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер суйыктык көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан суйыктык көзу немесе күйіктерге алып келуі мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Закымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жақақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.
▶ Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлык зарядтау нускауларын орындап батарея жинағын нускауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны зақымдап өрт қауіпін жоғарылатуы мүмкін.
Кызмет көрсету
Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.
Teristegiš yšin kauncizidik hyskaulary
Электр құралын тек құргақ ажарлау үшін пайдаланыңыз. Электр құралының ішіне су кірсе, ол электр тоғының соғу қауіпін арттырады.
▶ Өрт қаупі бар! Ажарланатын материалды немесе ажарлау құрылғысын қызып кетуден сақтаңыз. Шаң жинағыш қапты әрдайым жумыста үзілістер жасамастан бұрын босатыңыз. Шаң жинағыш қапта, микросүзгіде, қағаз қапта (немесе сүзгіш қапта / шаңсорғыштың сүзгісінде) ажарлаудан пайда болатын шаң қолайсыз жағдайларда түтануы мүмкін. Ажарлау шаңы лак, полиуретан қалдықтары немесе химиялық заттектермен араласуы, ажарлау материалының үзак өндөлуінен қызуы аса жоғары қауіп тудырады.
▶ Дайындаманы бекітіңіз. Кысу құралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Электр құралын жерге қоюдан алдын оның токтауын күтіңіз.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты ушты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қысқа түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
- Аккумуляторды тек өндіруші өнімдері үшін пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.
Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз.
Жарылыс және қыска түйыкталу қаупі туындайды.
Өнім және қуат сипаттамасы
Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.
Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.
Тағайындалу бойынша қолдану
Электр күралы ағаш, пластмасса, сылағыш және лакталған беттерді күрғақ күйде ажарлауға арналған.
Көрсетілген курамды бөлшектер
Көрсетілген кұрамды бөлшектердің нөмірлері графикалық беттегі электр кұралының көрсетіліміне қатысты болып келеді.
(1) Ажыраткыш
(2) Шаң жинағыш кап жиыны
(3) Аккумулятор ^2)
(4) Аккумуляторды босату түймесі
(5) Аккумулятор заряды деңгейінің индикаторы
(6) Тербелістер санын алдын ала тандауға арналған реттегіш дөңгелек
(7) Маятниктік тіректер
(8) Маятниктік тіректерге арналған ойық
(9) Кыскыш бекіткіші бар шаршы тірек тактасы
(10) Жабыскаç бекіткіші бар шаршы плиткалы
пенопласт
(11) Тіреуіш плита бұрандалары (4х)
(12) Тікбурышты тірек тактасы
(13) Жабыскає бекіткіші бар тікбурышты плиткалы пенопласт
(14) Ушбурышты тірек тактасы
(15) Жабыскаç бекіткіші бар үшбурышты плиткалы
пенопласт
(16) Тутка (беті окшауланған)
(17) Жабыскақ бекіткіші бар ажарлағыш төсем
(18) Алдыңғы қыскыш планка
(19) Кыскыш капсырма (2x)
(20) Арткы кыскыш планка
(21) Урлеп шығару келте құбыры
(22) Шаң жинағыш кап
(23) Шаң жинағыш кап адаптері
(24) Сорғыш шланг ^a)
(25) Саңылау тескіш күрал
a) Бейнеленген курамдас бөлшектер стандарттык жеткізу көлеміне кірмейді.
Техникалық мәліметтер
| Дірілмен ажарлағыш машина | GSS 12V-13 | |
| Өнім нөмірі | 3 601 JL0 0.. | |
| Номиналды кернеу В= 12 | ||
| Бос жүріс күйіндегі айналу жилігі ^A) | мин ^1 | 6000–10000 |
| Бос жүріс күйіндегі тербеліс саны ^A) | мин ^-1 | 12000–20000 |
| Тербеліс контурының диаметрі | мм 1,6 | |
| Ажарлағыш пластинаның өлшемдері | ||
| – шаршы мм 100 x 110 | ||
| – тікбурышты мм 80 x 130 | ||
| – үшбурышты (ажарлағыш төсемнің бұрыш өлшемі) | мм 100 x 150 | |
| Салмағы ^B) | кг 1,0 кг (1,5 A-caf) – 1,2 кг (6,0 A-caf) | |
| Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы | °C 0 ... +35 | |
| Жұмыс кезіндегі ^C) және сақтау кезіндегі рүқсат етілген қоршаған орта температурасы | °C -15 ... +50 | |
| ұсынылатын аккумуляторлар | GBA 12V... | |
| ұсынылатын зарядтағыш ұрылғылар | GAL 12... GAX 18... | |
A) 20–25 °C температурасында GBA 12V 3.0Ah аккумуляторымен елшенеді.
В) пайдаланған аккумуляторға байланысты
С) температура < 0 °C болғанда жұмыс күші шектелген көлемде болады
Мәндер өнімге байланысты взгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.
Шуыл және діріл туралы ақпарат
EN 62841-2-4 бойынша есептелген шуыл эмиссиясының көрсеткіштері.
Электр күралының амплитуда бойынша есептелген дыбыстық крысым деңгейі әдетте 74 дБ(А) күрайды. К дәлсіздігі = 3 дБ. Шуыл деңгейі жұмыс барысында белгіленген шамалардан артық болуы мүмкін. Күлақ қорғанысын тағыңыз!
128|Қазақ
Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-4 бойынша есептелген:
$$ a _ {n} = 3, 6 \mathrm{M} / \mathrm{c} ^ {2}, K = 1, 5 \mathrm{M} / \mathrm{c} ^ {2} $$
Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.
Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.
Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін кұрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.
Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.
Аккумулятор
▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.
Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық қуатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.
Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.
Аккумуляторды шығару
Аккумуляторды шығару үшін аккумуляторды босату түймесін басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бүл ретте күш салмаңыз.
Аккумуляторда, аккумуляторды босату туймесі байқаусызда басылып кеткенде, оның түсіп кетүнен корғайтын 2 құлыптау деңгейі бар. Аккумулятор электр құралына орнатулы болса, оны өз орнында серіппе ұстан тұрады.
Аккумулятор заряды деңгейінің индикаторы
Электр куралындағы аккумулятор заряды деңгейінің индикаторы (5) үш жасыл тусті жарық,диодынан тұрады. Ол курал қосылып өшірілгеннен кейін аккумулятор зарядының деңгейін бірнеше секунд көрсетеді.
Жарык диоды Куаты
| Уздіксіз жарык 3 x жасыл 60 - 100% |
| Уздіксіз жарык 2 x жасыл 30 - 60% |
| Уздіксіз жарык 1 x жасыл 10 - 30% |
| Баяу жыпылықтау 1 x жасыл 0 - 10% |
Аккумулятор температурасы -30 және +70 °С аралығындағы жұмыс температурасынан тыс болса және/немесе артық жуктемеден қорғаныс іске қосылса, аккумулятор зарядының деңгейі индикаторының 3 жарық,диоды жылдам жыпылықтайды.
Аккумуляторды оңтайлы пайдалану туралы нүсқаулар
Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.
Аккумуляторды тек – 20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда көлікте калдырмаңыз.
Аккумулятордың желдету тесігін жүмсак, таза және күрғак қылшакпен мүқият тазалаңыз.
Пайдалану мерзімінің айтарлыктай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.
Коқыстарды қайта өндеу туралы нүсқауларды орындаңыз.
Жинау
Электр куралында кез келген жумыс откізбес бурын (мысалы, техникалық қызмет көрсету, күралды алмастыру және т.6.) аккумуляторды электр куралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жақақат алу қаупі туындайды.
Тірек тактасын және плиткалы пенопластты алмастыру/монтаждау (А1 – А2 суреттерін қараңыз)
4 (11) бурандаларын толығымен бурап шығарыңыз.
Тірек тактасын төрт маятниктік тіректен (7) тартыңыз.
Косалқы тақтаны төрт маятниктік тірекке (7) қойып, маятниктік тіректерді ойыкқа (8) кіргізіңіз.
Плиткалы пенопластты орнатыңыз,
Екі такта бөлігін (тірек тактасы және плиткалы пенопласт) бурандалармен (11) бекітіңіз.
Плиткалы пенопластты алмастырган кезде қатты компоненттерді ауыстырмаңыз.
Жаңа ажарлағыш дискіні енгізуден бұрын ажарлағыш пластинаны кір мен шаңнан, мысалы, жаққышпен тазалаңыз.
Онтайлы шаң соруды қамтамасыз ету үшін ажарлағыш дискідегі ойыктардың ажарлағыш пластинаның ойыктарына сәйкес келгеніне көз жеткізіңіз.
Тегістеу дискілері жабысумен (В суретін қараңыз)
Тегістеу пластинасы жабыскақ матамен жабдықталған болып тегістеу дискін жылдам және оңай бекітеді.
Берік устауды қамтамасыз ету үшін жапсырма матасын тегістеу пластинасында тегістеу дискін (17) орнатудан алдын қағып шығыңыз.
Тегістеу дискін (17) тегістеу пластинасының бір шетіне койып сосын тегістеу дискін тегістеу пластинасына орнатып қатты басыңыз.
Тегістеу дискін (17) шешу ўшін оны ўшынан устан тегістеу пластинасынан шығарыңыз.
Шанды және жоңқаларды сору
Корғасын бояу, кейбір ағаш сұрыптары және минералдар сияқты кейбір материалдардың шаңы денсаулыққа зиян келтірујі мүмкін. Шаңға тию және шанды жүту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Құрамында асбест бар материалды тек техник мамандар ғана өндеуі керек.
- Мумкіндік болса, осы материал үшін жарамды шансорғышты пайдаланыңыз.
– Жумыс орнының жаксы желдетілгеніне көз жеткізіңіз. - P2 сүзгі класындағы респираторды пайдалануға кеңес беріледі.
Өнделетін материалдар үшін еліңізде қолданылатын нұскамаларды орындаңыз.
Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.
Шаң жинағыш қаппен өзіндік сору (F-Н суреттерін қараңыз)
Букіл шаң жинағыш капты (2) күралмен толық жанасқанша үрлеп шығару келте кұбырына (21) орнатып жылжытыңыз.
Шаң жинағыш капты (22) босату үшін букіл шаң жинағыш капты (2) үрлеп шығару келте құбырынан (21) тартып шығарыңыз. Адаптерді (23) шаң жинағыш каптан (22)
бурап шығарыңыз және шаң жинағыш капты босатыңыз.
Нускау: шаңның онтайлы сорылуын қамтамасыз ету үшін шаң жинағыш қапты (22) дер кезінде босатып тұрыңыз.
Тік жазықтықтарда жұмыс істегенде электр құралын шаң жинағыш қабы (2) төмен қарап тұратындай етіп ұстан тұрыңыз.
Сыртқы сорғыш (І суретін қараңыз)
Сорғыш шлангын (24) сору кұбырына (21) салыңыз.
Сорғыш шлангін (24) шансорғышқа қосыңыз. Осы нұсқаулықтар соңында түрлі шансорғыштарға қосу әдістері көрсетілген.
Шансорғыш өнделетін материалға сәйкес болуы қажет.
Денсаулыкка зиян, обыр туғызатын немесе күрғақ шандар үшін арнайы шаңсорғышты пайдаланыңыз.
Электр күралын тік аймактарда жұмыс істеу кезінде сорғыш шланг төменге көрсететін етіп ұстаңыз.
Пайдалану
Пайдалануға ендіру
Косу/өшіру
▶ Колтутканы жібермей коскыш/өшіргішті басу мүмкіндігіне кез жеткізіңіз.
Электр куралын косу ушін ажыраткышты (1) басыңыз.
Электр куралын өшіру үшін ажыратқышты (1) қайтадан басыңыз.
Тербелу санын тандайтын реттеуші аркылы (6) кажетті тербелу санын жұмыс істеу кезінде де реттеуге болады.
1-2 темен тербелу саны
3-4 орташа тербелу саны
5-6 жоғары тербелу саны
Талап етілетін тербелулер санын материалмен жұмыс жасау жағдайына байланысты тәжірибе арқылы анықтауға болады.
Электроника бос журістегі және жуктеме кезіндегі тербелу санын тұрақты дерлік ұстайды және біркелкі өнімділікті қамтамасыз етеді.
Электр күралмен үзақ жұмыс кіші ьербелу санында істегеннен кейін салқындату үшін 3 минутка ең жоғары тербелу санына қосу керек.
Колданыска шолу
| Колдану сапасы Колданылуы Ажарлағыш | құрал | Айналу жиілігінің деңгейі | |
| Ажарлағыш пластина 80 x 130 мм | – Беттер мен бұрыштық аймақтарды ажарлау – Терезелер мен есіктердегі бүгілістерді ажарлау | Ірі ажарлау P40 – P180 4–6 | |
| Майда ажарлау P220 – P400 1–3 | |||
Bosch Power Tools 1 609 92A A29 | (04.11.2024)
130|Қазақ
| Колдану сапасы Колданылуы Ажарлағыш | құрал | Айналу жилігінің деңгейі | |
| – Ескі бояу мен лакты ажарлау– Сүректі ажарлау– Толық сүрек және шере жиектерді ажарлау | |||
| Ажарлағыш пластина 100 x 110 мм | – Беттер мен бұрыштық аймақтарды ажарлау– Терезелер мен есіктердегі бүгілістерді ажарлау– Ескі бояу мен лакты ажарлау– Сүректі ажарлау | Ірі ажарлау P40 – P180 4–6 | |
| Майда ажарлау P220 – P400 1–3 | |||
| Ажарлағыш пластина 100 x 150 мм | – Пластиналарды ажарлау– Бүгілістер мен профильдерді ажарлау– Бұрыштары, қырлары мен жиектері бар беттерде бөлшектеу– Ескі бояу мен лакты ажарлау– Сүректі ажарлау | Ірі ажарлау P40 – P180 4–6 | |
| Майда ажарлау P220 – P400 1–3 | |||
Электр куралында кез келген жумыс откізбес бурын (мысалы, техникалық қызмет көрсету, күралды алмастыру және т.б.) аккумуляторды электр куралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жақақат алу қаупі туындайды.
▶ Электр куралын жерге коюдан алдын оның токтауын күтіңіз.
Тегістеуде ажырату куаты тандалған тегістеу дискіне және алдын ала тандалған тербелу санына байланысты.
Тек мінсіз күйdegі ажарлағыш төсемдер дұрыс ажарлау әнімділігін қамтамасыз етіп, электр құралын жақсы күйде сақтауға мүмкіндік береді. Электр құралын қосып, букіл ажарлау бетін өңделетін бетке қойыңыз және кушпен басып, дайындама үстінен жылжытыңыз.
Ажарлау дискінің қызмет мерзімін үзарту үшін бірқалыпты басуға талпыныңыз.
Шамадан артық басу күші жоғары ажарлау куатын қамтамасыз етпей, электр құралының тым қатты тозуына және ажарлағыш пластинаның мерзімінен бұрын істен шығуына әкеледі.
Металл өндеген тегістеу дискін баска материалдар үшін пайдаланбаңыз.
Тек тупнуска Bosch ажарлағыш керек-жарактарын пайдаланыңыз.
Техникалық күтім және қызмет
Кызмет көрсету және тазалау
Электр куралында кез келген жумыс өткізбес бурын (мысалы, техникалық қызмет көрсету, күралды алмастыру және т.б.) аккумуляторды электр куралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жақақат алу қаупі туындайды.
▶ Лайыкты әрі қауіпсіз түрде жумыс істей алу үшін, электр құралды және желдету саңылауларын таза қалыпта ұстаңыз.
Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.
Сатушы (өндіруші) сатып алушыға өнімдер туралы кажетті және шынайы акқаратты беріп, өнімдерді тисінше тандау мүмкіндігін қамтамасыз етуге міндетті.
Өнімдер туралы акпарат міндетті түрде тізімі ⌅Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.
Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бул туралы ақпарат берілуі тиіс.
Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:
– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар ез бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туRALЫ ақпаратты сатып алушыға беруге міндетті;
– Идентификациялық сипаттары жоқ (жоғалған),
жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар
және пайдалану бойынша нұсқаулығы (кітапшасы),
міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.
Тутынушыға қызмет көрсету және пайдалану кеңестері
Кызмет көрсету орталық өнімді жәндеу және күтім, сондай-ақ қосалқы бөлшектер туралы сұрақтарыңызға жауап береді. Құрамалық сызбаны және қосалқы бөлшектер бойынша деректерді келесі сайтта таба аласыз: www.bosch-pt.com
Күралды пайдалану бойынша кеңес беретін Bosch қызметкерлер тобы өнімдеріміз және оларға арналған қосалқы бөлшектер бойынша сұрақтарыңызға жауап беруге дайын.
Сурактарыңызды қойғаныңызда және қосалқы бөлшектерге тапсырыс бергеніңізде әрқашан міндетті түрде өнімнің зауыттық тақташасындағы 10-санды өнім нөмірін атаңыз.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолменәкелігенгөнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін.Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
Қазақстан
Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:
"Роберт Бош" (Robert Bosch) ЖШС
Алматы к.,
Қазақстан Республикасы
050012
Муратбаев к., 180 уй
"Гермес" БО, 7 кабат
Тел.: +7 (727) 331 31 00
Факс: +7 (727) 233 07 87
E-Mail: ptka@bosch.com
Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз
Сервистік орталыктардың мекенжайларын мүнда таба аласыз:
Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкқан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:
- механикалық зақымдардың жоқтығы;
– пайдалану бойынша нускаулық талаптарының бұзылу белгілерінің жоктығы;
– пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
– біліксіз жәндеу белгілерінің жоктығы.
Кепілдік төмендегі жағдайларда қолданылмайды:
– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлық электр құралдарындағыдай электр құралының қалыпты тозуы.
Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпы тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:
- табифи тозу (ресурстың толық пайдаланылуы);
– қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен туйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)
Тасымалдау
Усынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.
Ушінші тараптар (мысалы, аye немесе жук тасымалдау компаниясы) орауышка және танбаламаға қойылатын арнайы талаптарды сақтауы керек. Жіберілетін жукті дайындау кезінде қауіпті жуктерді тасымалдау сарапшыларымен хабарласу керек.
Аккумуляторды корпусы заçымдалмаған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.
Кәдеге жарату
Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.
Электр куралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!
Тек қана ЕО елдері үшін:
Эрі қарай пайдалануға жарамайтын электр құралдарын және ақаулы немесе тозып біткен аккумуляторларды/ батареяларды бөлек кәдеге жарату керек. Арнайы қоқыс жинау жүйелерін пайдаланыңыз.
132 | Română
Лайыксыз түрде кәдеге жаратылған жағдайда, ескі электр және электрондық құралдар, оларда қауіпті заттардың бар болуы ықтималдығы себебінен, қоршаған ортаға және адамдардың денсаулығына қауіпті түрде әсер етуі мүмкін.
Аккумуляторлар/батареялар:
Литий-иондык:
Тасымалдау беліміндегі нускауларды орынданызы (караныз „Тасымалдау“, Бет 131).
