NAUDOJIMO INSTRUKCIJA GSS 12V13 Professional BOSCH

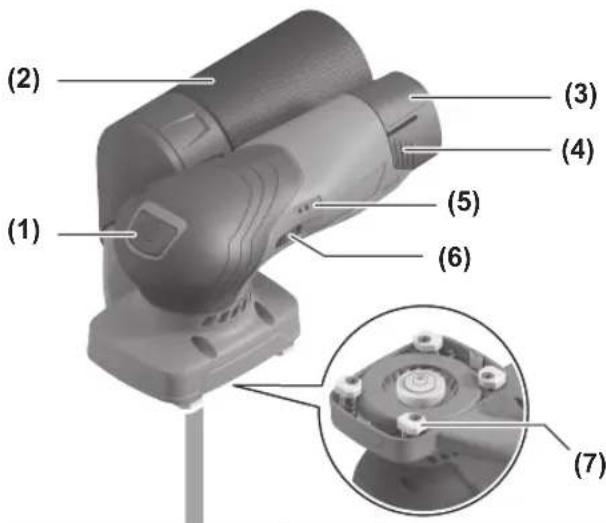

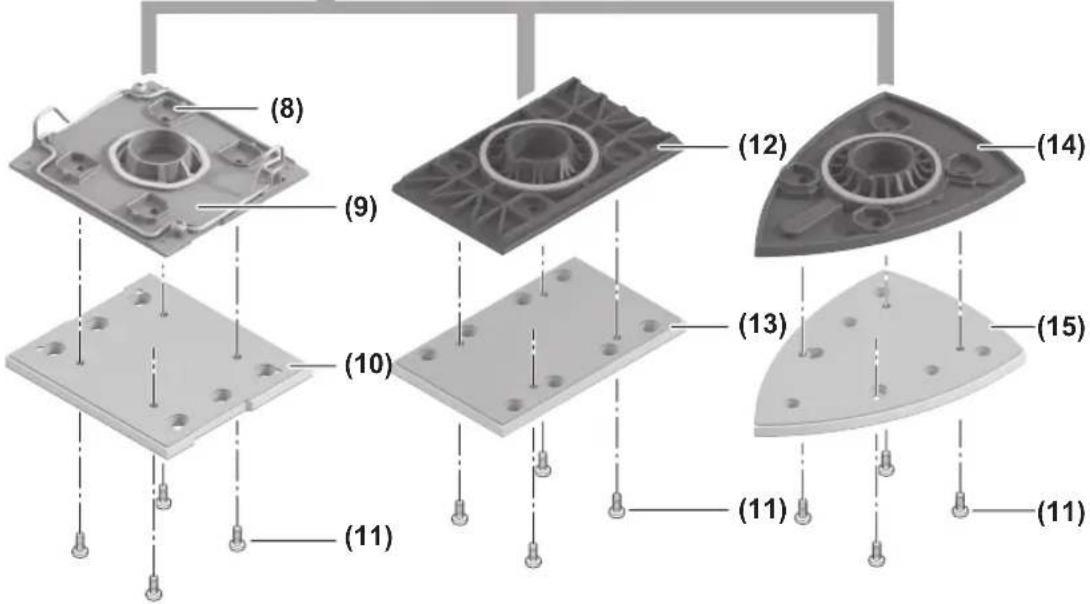

(4) Akumuliatoriaus atblokavimo klavišas (5) Akumuliatoriaus įkrovos būklės indikatorius (6) Švytavimo judesių reguliatoriaus ratukas (7) Antivibracinės kojelės (8) Įduba antivibracinėms kojelėms (9) Kvadratinė pagrindo plokštė su spaustuvais (10) Kvadratinė putplasčio plokštė su spaustuvais (11) Varžtai pagrindo plokštei (4x) (12) Stačiakampė pagrindo plokštė (13) Stačiakampė putplasčio plokštė su spaustuvais (14) Trikampė pagrindo plokštė (15) Trikampė putplasčio plokštė su spaustuvais (16) Rankena (izoliuotas rankenos paviršius) (17) Šlifavimo popieriaus lapelis su kibiąja jungtimi (18) Priekinė prispaudžiamoji juostelė (19) Prispaudžiamasis lankelis (2x) (20) Užpakalinė prispaudžiamoji juostelė (21) Dulkių išmetimo atvamzdis (22) Dulkių surinkimo maišelis (23) Adapteris dulkių surinkimo maišeliui (24) Nusiurbimo žarna

Šio priedo standartiniame tiekiamame komplekte nėra. Techniniai duomenys Vibracinis šlifuoklis GSS 12V-13 Gaminio numeris 3 601 JL0 0.. Nominalioji įtampa V= 12 Tuščiosios eigos sūkių skai- čius

6000–10000 Tuščiosios eigos švytavimo judesių skaičius

12000–20000 Švytavimo skersmuo mm 1,6 Šlifavimo plokštės matmenys – Kvadratinis mm 100x110 – Stačiakampis mm 80x130 – Trikampis (šlifavimo po- pieriaus lapelio matmuo ties kampu) mm 100x150 Svoris

kg 1,0kg (1,5Ah)– 1,2kg (6,0Ah) Vibracinis šlifuoklis GSS 12V-13 Rekomenduojama aplinkos temperatūra įkraunant °C 0...+35 Leidžiamoji aplinkos tem- peratūra veikiant

ir sandė- liuojant °C –15...+50 Rekomenduojami akumulia- toriai GBA 12V... Rekomenduojami krovikliai GAL12... GAX18...

Išmatuota 20−25°C temperatūroje su akumuliatoriumiGBA 12V 3.0Ah. B) priklausomai nuo naudojamo akumuliatoriaus C) ribota galia, esant temperatūrai < 0°C Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac. Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalEN62841-2-4. Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra74dB(A). Paklaida K=3dB. Triukšmo lygis darbo metu nurodytas vertes gali viršyti. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatyta pagalEN62841-2-4:

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Akumuliatorius Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame prietaise naudojamo ličio jonų akumuliatoriaus. Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumu- Bosch Power Tools 1 609 92A A29 | (04.11.2024)184 | Lietuvių k. liatorius veiktų visa galia, prieš pirmąjį naudojimą akumulia- torių visiškai įkraukite. Akumuliatoriaus įdėjimas Įkrautą akumuliatorių stumkite į akumuliatoriaus laikiklį, kol pajusite, kad užsifiksavo. Akumuliatoriaus išėmimas Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos. Akumuliatoriuje yra 2fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. Į elektrinį prietaisą įstatytą akumu- liatorių tinkamoje padėtyje palaiko spyruoklė. Akumuliatoriaus įkrovos būklės indikatorius Ant elektrinio įrankio esantį akumuliatoriaus įkrovos indikatorių(5) sudaro trys žali LED. Po įjungimo ir išjungimo kelias sekundes jis rodo akumuliatoriaus įkrovos būklę. LED Talpa Šviečia nuolat 3xžali 60 – 100% Šviečia nuolat 2xžali 30 – 60% Dega nuolat 1xžalias 10 – 30% Lėtai mirksi 1xžalias 0 – 10% Akumuliatoriaus įkrovos būklės indikatoriaus 3 šviesos diodai mirksi greitai, kai akumuliatoriaus temperatūra yra už darbinės temperatūros intervalo nuo –30 iki +70 °C ribų ir/arba suveikė apsauga nuo per didelės ap- krovos. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo −20°C iki 50°C tem- peratūroje. Pvz., nepalikite akumuliatoriaus vasarą automo- bilyje. Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpė- jimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų. Montavimas u Prieš pradėdami bet kokius elektrinio įrankio priežiū- ros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus. Pagrindo plokštės ir putplasčio plokštės keitimas / montavimas (žr.A1 − A2pav.) Visiškai išsukite 4 varžtus (11). Nuimkite pagrindo plokštę nuo antivibracinių kojelių(7). Keičiamą plokštę uždėkite ant keturių antivibracinių kojelių(7) ir paspauskite antivibracines kojeles į įdubą(8). Uždėkite putplasčio plokštę. Abi plokštės dalis (pagrindo plokštę ir putplasčio plokštę) pritvirtinkite varžtais(11). Keisdami putplasčio plokštę, nekeiskite kietųjų komponentų. Šlifavimo popieriaus lapelio keitimas Prieš uždėdami naują šlifavimo popieriaus lapelį, nuo šlifavi- mo plokštės, pvz., teptuku, nuvalykite nešvarumus ir dulkes. Kad užtikrintumėte optimalų dulkių nusiurbimą, stebėkite, kad šlifavimo popieriaus lapelyje esančios kiaurymės sutaptų šlifavimo plokštėje esančiomis kiaurymėmis. Šlifavimo popieriaus lapelius su kibiąja jungtimi (žr.B pav.) Jei šlifavimo plokštė yra su kibiuoju audiniu, galite greitai ir lengvai pritvirtinti šlifavimo popieriaus lapelius su kibiąja jungtimi. Prieš uždėdami šlifavimo popieriaus lapelį (17), kad būtų kuo geresni sukibimas, šiek tiek pastuksenkite šlifavimo plokštę . Šlifavimo popieriaus lapelį (17) pridėkite prie vieno šlifavi- mo plokštės krašto, tada šlifavimo popieriaus lapelį uždėkite ant šlifavimo plokštės ir gerai jį prispauskite. Norėdami nuimti šlifavimo popieriaus lapelį (17), paimkite jį už viršūnės ir nuimkite nuo šlifavimo plokštės . Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos ir mineralų dulkės gali būti kenksmingos sveikatai. Dirban- čiajam arba netoli esantiems asmenims nuo sąlyčio su dulkė- mis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinkan- čią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Integruotas nusiurbimo įtaisas su dulkių surinkimo maišeliu (žr.F–Hpav.) Dulkių surinkimo maišelio mazgą(2) įstatykite ant dulkių iš- metimo atvamzdžio(21) ir užstumkite, kad jis gerai priglustų prie įrankio. Norėdami ištuštinti dulkių surinkimo maišelį(22) nutraukite visą dulkių surinkimo maišelio mazgą(2) nuo dulkių išmeti- mo atvamzdžio(21). Nusukite adapterį(23) nuo dulkių suri- 1 609 92A A29 | (04.11.2024) Bosch Power ToolsLietuvių k. | 185 nkimo maišelio(22) ir ištuštinkite dulkių surinkimo mai- šelį. Nuoroda: kad užtikrintumėte optimalų dulkių nusiurbimą, laiku ištuštinkite dulkių surinkimo maišelį(22). Apdorodami vertikalius paviršius, elektrinį įrankį laikykite taip, kad dulkių surinkimo maišelis(2) būtų nukreiptas že- myn. Išorinis dulkių nusiurbimas (žr. I pav.) Nusiurbimo žarną (24) užstumkite ant dulkių išmetimo at- vamzdžio (21). Nusiurbimo žarną (24) sujunkite su dulkių siurbliu. Apžvalgą, kaip prijungti prie įvairių dulkių siurblių, rasite šios instrukci- jos gale. Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pju- venoms, drožlėms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį. Apdorodami vertikalius paviršius, elektrinį įrankį laikykite taip, kad nusiurbimo žarna būtų nukreipta žemyn. Naudojimas Paruošimas naudoti Įjungimas ir išjungimas u Įsitikinkite, kad galite paspausti įjungimo-išjungimo jungiklį nepaleisdami rankenos. Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-išjun- gimo jungiklį(1). Norėdami elektrinį įrankį išjungti, dar kartą paspauskite įjungimo-išjungimo jungiklį(1). Švytavimo judesių skaičiaus išankstinis nustatymas Su reguliavimo ratuku (6) reikiamą šlifavimo judesių skaičių galite nustatyti net ir prietaisui veikiant. 1–2 mažas šlifavimo judesių skaičius 3–4 vidutinis šlifavimo judesių skaičius 5–6 didelis šlifavimo judesių skaičius Reikiamas šlifavimo judesių skaičius priklauso nuo ruošinio ir darbo pobūdžio, jis optimaliai nustatomas bandymų būdu. Elektroninis sūkių skaičiaus stabilizatorius palaiko beveik pa- stovų nustatytą šlifavimo judesių skaičių tiek veikiant prie- taisui tuščiąja eiga, tiek su apkrova, ir užtikrina tolygų darbo našumą. Po ilgesnio naudojimo mažu šlifavimo judesių skaičiumi, kad elektrinis įrankis atvėstų, apie 3minutes leiskite jam veikti tuščiąja eiga didžiausiu šlifavimo judesių skaičiumi. Naudojimo apžvalga Naudojimo sritis Naudojimas Šlifavimo prie- monė Sūkių skaičiaus pakopa Šlifavimo plokštė 80x130mm – Paviršių ir kampinių zonų šlifavimas – Langų ir durų užkaitų šlifavimas – Senų dažų ir glazūros nušlifavimas – Medienos šlifavimas – Medienos masyvo ir faneros briaunų šlifavimas Grubusis šlifavi- mas P40 – P180 4–6 Glotnusis šlifavi- mas P220 – P400 1–3 Šlifavimo plokštė 100x110mm – Paviršių ir kampinių zonų šlifavimas – Langų ir durų užkaitų šlifavimas – Senų dažų ir glazūros nušlifavimas – Medienos šlifavimas Grubusis šlifavi- mas P40 – P180 4–6 Glotnusis šlifavi- mas P220 – P400 1–3 Šlifavimo plokštė 100x150mm – Juostelių šlifavimas – Užkaitų ir profiliuočių šlifavimas – Mažų kampuotų paviršių, kampinių zonų ir briaunų šlifavimas – Senų dažų ir glazūros nušlifavimas – Medienos šlifavimas Grubusis šlifavi- mas P40 – P180 4–6 Glotnusis šlifavi- mas P220 – P400 1–3 Darbo patarimai u Prieš pradėdami bet kokius elektrinio įrankio priežiū- ros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus. u Prieš padėdami elektrinį įrankį būtinai palaukite, kol jo besisukančios dalys visiškai sustos. Šlifavimo našumas iš esmės priklauso nuo parinkto šlifavimo popieriaus bei nustatyto švytavimų skaičiaus . Tik geras šlifavimo popierius garantuoja šlifavimo kokybę ir padeda tausoti prietaisą. Įjunkite elektrinį prietaisą, visu šli- fuojamuoju paviršiumi uždėkite ant apdorojamo pagrindo ir šiek tiek spausdami stumkite per ruošinį. Bosch Power Tools 1 609 92A A29 | (04.11.2024)186 | Lietuvių k. Stenkitės visuomet vienodai prispausti prietaisą, tuomet šli- favimo popierių naudosite ilgiau. Per daug spaudžiant, šlifavimo našumas nepadidėja, tik la- biau dėvisi elektrinis įrankis ir greičiau pažeidžiama šlifavimo plokštė. Tuo pačiu šlifavimo popieriaus lakštu, kuriuo šlifavote meta- lą, nešlifuokite kitų medžiagų. Naudokite tik originalią Bosch papildomą šlifavimo įrangą. Priežiūra ir servisas Priežiūra ir valymas u Prieš pradėdami bet kokius elektrinio įrankio priežiū- ros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus įjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informaciją apie at- sargines dalis rasite čia: www.bosch-pt.com Iškilus klausimams apie mūsų gaminius ir papildomą įrangą, jums mielai patars Bosch konsultavimo skyriaus specialistai. Ieškodami informacijos ir užsakydami atsargines dalis bū- tinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Kitus servisų adresus rasite čia: www.bosch-pt.com/serviceaddresses Transportavimas Rekomenduojamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rto pervežimų, ekspedijavimo įmonė), būtina atsižvelgti į pa- kuotėms ir ženklinimui taikomus ypatingus reikalavimus. Bū- tina, kad rengiant siuntą dalyvautų pavojingų krovinių gabe- nimo specialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat prašome laikytis ir nacionalinių teisės aktų. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų ne- meskite į buitinių atliekų konteinerius! Tik ES šalims: Nebetinkamus naudoti elektrinius įrankius ir pažeistus ar su- sidėvėjusius akumuliatorius / baterijas būtina šalinti atskirai. Naudokitės numatytomis surinkimo sistemomis. Netinkamai šalinant elektros ir elektroninės įrangos atliekas dėl galimai jose esančių pavojingų medžiagų galimas kenks- mingas poveikis aplinkai ir žmonių sveikatai. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis186). 1 609 92A A29 | (04.11.2024) Bosch Power Toolsيبرع | 187

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Vibracinis šlifuoklis Gaminio numeris
