| Toote tüüp | Juhtmeta vibrolihvija |
| Mark | Bosch |
| Mudel | GSS 12V13 Professional |
| Nimipinge | 12 V |
| Tühikäigu pöörlemissagedus | 6 000 – 10 000 p/min |
| Tühikäigu võnkesagedus | 12 000 – 20 000 min⁻¹ |
| Amplituudi läbimõõt | 1,6 mm |
| Lihvimisplaadi mõõtmed | Ruut 100 x 110 mm / Ristkülik 80 x 130 mm / Kolmnurk 100 x 150 mm |
| Kaal (vastavalt akule) | 1,0 kg (aku 1,5 Ah) – 1,2 kg (aku 6,0 Ah) |
| Ühilduvad akud | GBA 12V (Lithium-Ion) |
| Soovitatavad laadijad | GAL 12, GAX 18 |
| Abrasiivi kinnituse tüüp | Kinnitus klambriga või isekleepuv (olenevalt plaadist) |
| Kiiruse eelvalik | Jah, 6-asendiline rattake (1–6) |
| Tolmukott | Kaasas (täiskott adapteriga) |
| Ühendus tolmuimejaga | Jah, vooliku kaudu (ei kuulu komplekti) |
| Helirõhutase | 74 dB(A) (määramatus K=3 dB) |
| Vibratsioonitase (a_h) | 3,6 m/s² (määramatus K=1,5 m/s²) |
| Laadimistemperatuuri vahemik | 0 °C kuni +35 °C |
| Kasutus- ja hoiutemperatuuri vahemik | −15 °C kuni +50 °C |
| Hooldus ja puhastamine | Puhastage ventilatsiooniavasid kuiva pintsliga; ärge kasutage vett |
| Varuosad ja remonditavus | Lihvplaadid, vahtplaadid, abrasiivlehed, tolmukott, akud, laadijad |
| Sihtotstarbeline kasutamine | Puidu, pahtli, plastiku ja lakitud pindade kuivlihvimine |
| Garantii (vastavalt riigile) | Tutvuge juhendi või Bosch'i veebisaidiga |
Korduma kippuvad küsimused - GSS 12V13 Professional BOSCH
Kasutajate küsimused teemal GSS 12V13 Professional BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lihvimismasin PDF-formaadis tasuta! Leidke oma juhend GSS 12V13 Professional - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GSS 12V13 Professional kaubamärgi BOSCH.
KASUTUSJUHEND GSS 12V13 Professional BOSCH
et Algupārane kasutusjuhend

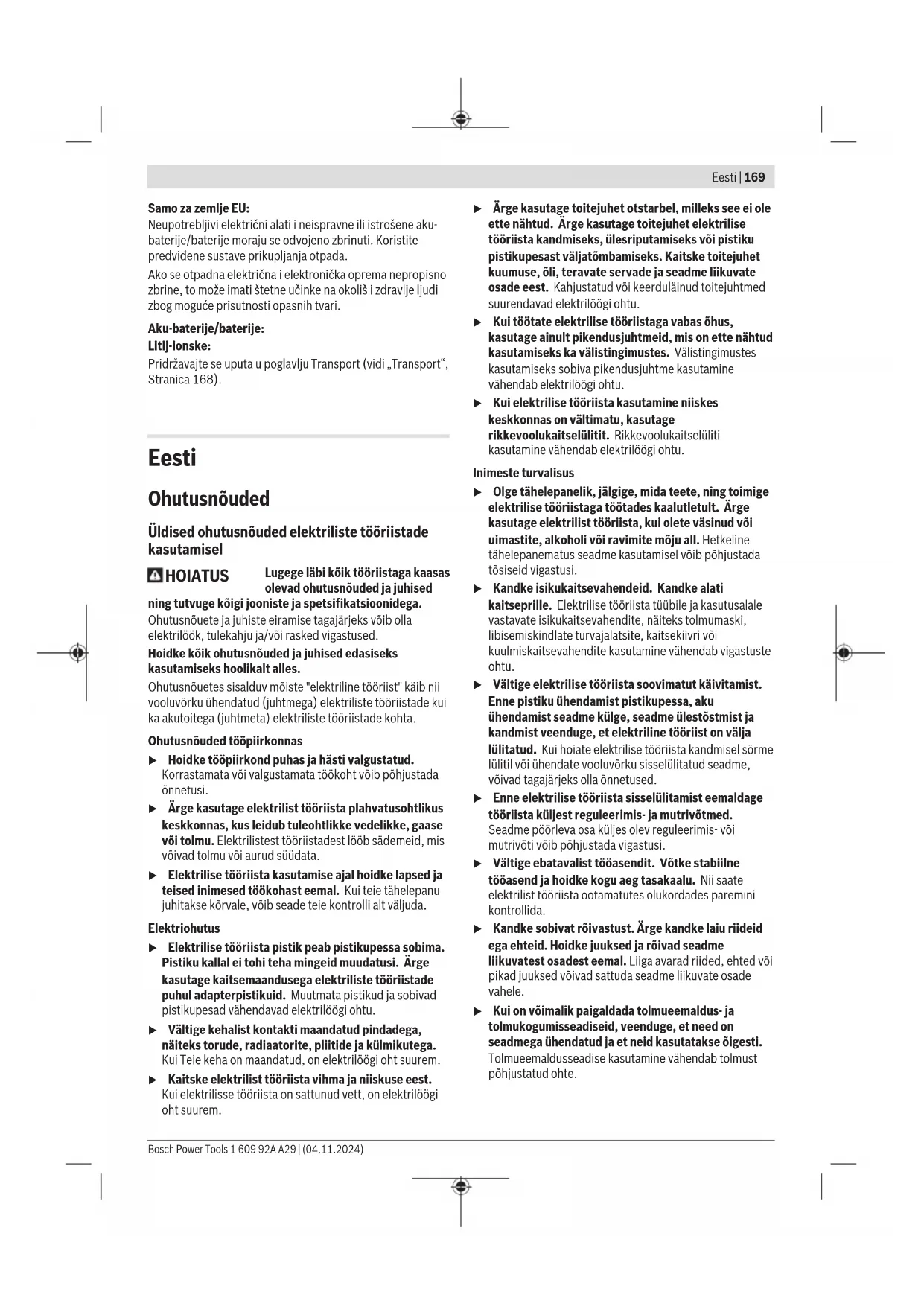

Eesti...... Lehekülg 169
Üldised ohutusnöuded elektriliste tööriistade kasutamisel
HOIATUS
Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised
ning tutvuge köigi jooniste ja spetsifikatsioonidega.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.
Ohutusnöuded tööpiirkonnas
▶ Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
- Elektrilise tööriista kasutamise ajal holdke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse körvale, vöib seade teie kontrolli alt väljuda.
Elektriohutus
Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatömbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
- Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme põörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
170 | Eesti
- Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
- Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Hoolidage elektrilisi tööriistu ja tarvikuid nöuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Akutööriistade hoolikas käsitsemine ja kasutamine
▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
▶ Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu.
Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada.
Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
Väärkasutuse korral vöib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik vöib pöhjustada nahaärritusi vöi põletusi.
- Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
Kaitske akut ja elektrilist tööriista tule ja väga körgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse.
Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
- Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.
Ohutusnõuded lihvmasinate kasutamisel
▶ Kasutage elektrilist tööriista ainult kuivlihvimiseks. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
Tähelepanu, tuleoht! Vältige lihvitava materjali ja lihvmasina ülekuumenemist. Enne töös pauside tegemist eemaldage alati tolmumahuti. Tolmukotis, mikrofiltris, paberkotis (või filtrikotis või tolmuimejafiltris) olev lihvimistolm võib ebasoodsates tingimustes iseeneslikult süttida. Eriti suur on oht siis, kui lihvimistolm on segunenud laki-, polüuretaanijääkide või muude keemiliste ainetega ja lihvitav materjal on pärast pikemat töötlemist kuum.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud.
Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
▶ Ärge avage akut. Esineb lühise oht.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõõgid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.
Toote kirjeldus ja kasutusjuhend
Lugege läbi köik ohutusnöuded ja juhised.
Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Seade on ette nähtud puidu, plastmaterjalide, pahtlisegude ja värvitud pindade kuivlihvimiseks.
Kujutatud komponendid
Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid.
(1) Sisse-/väljalüliti
(2) Komplektne tolmukott
(3) Aku^a)
(4) Aku lukustuse vabastamisnupp
(5) Aku laetuse taseme näidik
(6) Võnkumissageduse eelvaliku seaderatas
(7) Võnkejalad
(8) Süvend vönkejalgadele
(9) Ruudukujuline klamberkinnitusega põhiplaat
(10) Ruudukujuline takjakinnitusega vahtplastplaat
(11) Pōhiplaadi kruvid (4x)
(12) Täisnurkne põhiplaat
(13) Täisnurkne takjakinnitusega põhiplaat
(14) Kolmnurkne põhiplaat
(15) Kolmnurkne takjakinnitusega vahtplastplaat
(16) Käepide (isoleeritud haardepind)
(17) Takjakinnitusega lihvpaber
(18) Eesmine klemmiliist
(19) Klemmlook (2x)
(20) Tagumine klemmiliist
(21) Väljapuhkeotsak
(22) Tolmukott
(23) Tolmukoti adapter
(24) Tolmuimemisvoolik ^a)
(25) Perforaator
a) See tarvik ei kuulu standard-tarnekomplekti.
Tehnilised andmed
| Vibrolihvmasin GSS 12V-13 | ||
| Tootenumber | 3 601 JL0 0.. | |
| Nimipinge V= 12 | ||
| Tühikäigu-pöörlemiskiirus ^A) | min ^-1 | 6000–10000 |
| Vönkesagedus tühikäigul ^A) | min ^-1 | 12000–20000 |
| Vönkeringi läbimõõt mm 1,6 | ||
| Lihvtalla mõõtmed | ||
| – ruudukujuline mm 100 × 110 | ||
| – ristkülikukujuline mm 80 × 130 | ||
| – kolmnurkne (lihvpaberi nurkadevaheline kaugus) | mm 100 × 150 | |
| Kaal ^B) | kg 1,0 kg (1,5 Ah) – 1,2 kg (6,0 Ah) | |
| Soovitatav keskkonnatemperatuur laadimisel | °C 0 ... +35 | |
| Lubatud keskkonnatemperatuur töötamisel ^C) ja hoiustamisel | °C –15 ... +50 | |
| Soovitatavad akud GBA 12V... | ||
| Soovitatavad laadimisseadmed | GAL 12... GAX 18... | |
A) Möödetud 20–25 °C juures akuga GBA 12V 3.0Ah.
B) söltuvalt kasutatud akust
C) piiratud jõudlus temperatuuridel < 0 °C
Väärtused võivad olenevalt tootest varieeruda ja oleneda kasutusning keskkonnatingimustest. Täiendav teave veebisaidil www.bosch-professional.com/wac.
Andmed müra/vibratsiooni kohta
Müraemissiooni väärtused on määratud vastavalt standardile EN 62841-2-4.
Elektrilise tööriista A-korrigeeritud heliröhutase on tavaliselt 74 dB(A). Möötemääramatus K = 3 dB. Töötamisel vöib müratase nimetatud väärtusi ületada. Kandke kuulmiskaitsevahendeid!
Vibratsiooni koguväärtused a _h (kolme suuna vektorsumma) ja möötemääramatus K, määratud vastavalt standardile EN 62841-2-4:
$$ a _ {n} = 3, 6 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on möödetud standardset möötemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu
172 | Eesti
tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.
Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse vötta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.
Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.
Aku
Aku laadimine
▶ Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks.
Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis.
Aku paigaldamine
Lükake laetud aku akuhoidikusse nii, et see tuntavalt fikseeruks.
Aku eemaldamine
Aku eemaldamiseks vajutage lukustuse vabastamise nuppe ja tömmake aku välja. Ärge rakendage seejuures jõudu. Akul on kaks lukustusastet, mis takistavad aku väljakukkumist aku lukustuse vabastamisnupu kogemata vajutamisel. Elektritööriista paigaldatud akut hoiab öiges asendis vedru.
Aku laetuse taseme näidik
Aku laetuse taseme näidik (5) elektrilisel tööriistal koosneb kolmest rohelisest LEDist. See näitab sisse- ja väljalülitamise järel möne sekundi kestel aku laetuse taset.
LED Mahtuvus
| Pidev tuli 3 x roheline 60–100% |
| Pidev tuli 2 x roheline 30–60% |
| Pidev tuli 1 x roheline 10–30% |
| Aeglane vilkuv tuli 1 x roheline 0–10% |
Aku laetuse taseme näidiku 3 LEDi vilguvad kiiresti, kui aku temperatuur on väljaspool töötemperatuuri vahemikku -30 kuni +70 °C ja/või ülekoormuskaitse on rakendunud.
Juhised aku käsitsemiseks
Kaitske akut niiskuse ja vee eest. Hoidke aku temperatuuril -20 °C kuni 50 °C. Ärge jätke akut suvel autosse.
Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.
Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid.
Paigaldus
Võtke aku enne kõiki töid elektrilise tööriista juures (ny hooldus, tööriistavahetus jms) elektrilisest tööriistast välja. Sisse-/väljalüliti juhusliku rakendamise korral on vigastumisoht.
Põhiplaadi ja vahtplastplaadi vahetamine/paigaldamine (vaata jooniseid A1–A2)
Keerake 4 kruvi (11) täiesti välja.
Tömmake põhiplaat neljalt võnkejalalt (7)maha.
Asetage vahetusplaat neljale vönkejalale (7) ja suruge vönkejalad süvendisse (8).
Kinnitage mölemad plaadiosad (põhiplaat ja vahtplastplaat) kruvidega (11).
Vahtplastplaadi vahetamisel ärge vahetage koos sellega ka kõvu komponente.
Lihvpaberi vahetus
Eemaldage lihvtallalt enne uue lihvpaberi paigaldamist mustus ja tolm nt pintsliga.
Tolmu optimaalse eemaldamise tagamiseks jälgige, et lihvpaberist väljastantsitud kohad kattuksid lihvtalla avadega.
Takjakinnitusega lihvpaberid (vt jn B)
Kui lihvtald on kaetud takjakangaga, on takjakinnitusega lihvpaberite kinnitamine kiire ja lihtne.
Optimaalse nakkumise tagamiseks kloppige lihvtald enne lihvpaberi (17) kohaleasetamist puhtaks.
Asetage lihvpaberi(17) üks serv tasaselt lihvtallale ja suruge seejärel tugevasti kinni.
Lihvpaberi (17) eemaldamiseks haarake selle ühest nurgast ja tömmake lihvtallalt maha.
Tolmu/saepuru äratömme
Pliisisaldusega värvide, teatud puiduliikide ja mineraalide tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.
- Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.
- Tagage töökohas hea ventilatsioon.
- Soovitame kasutada hingamisteede kaitsemaski P2-klassi filtriga.
Järgige töödeldavate materjalide kohta kehtivaid riiklikke eeskirju.
▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.
Integreeritud tolmuimemine tolmukotiga (vt jooniseid F-H)
Asetage tolmukoti komplekt (2) väljapuhkeotsakule (21), kuni kott on tööriistaga tasa.
Tolmukoti (22) tühjendamiseks tömmake kogu tolmukott (2) väljapuhkeotsakult (21) ära. Keerake adapter (23) tolmukotilt (22) ära ja tühjendage tolmukott.
Märkus. Optimaalse tolmuimu tagamiseks tühjendage tolmukott (22) öigel ajal.
Hoidke elektritööriista töö ajal vertikaalsetel pindadel nii, et tolmukott (2) oleks suunatud alla.
Võörväljaimemine (vt jn I)
Lükake imivoolik (24) väljapuhkeotsakule (21).
Ühendage imivoolik (24) tolmuimejaga. Ülevaate erinevate tolmuimejatega ühendamise võimalustest leiate selle juhendi lõpust.
Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima.
Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltolmuimejat.
Horisontaalsete pindade töötlemisel hoidke seadet nii, et imivoolik on suunatud alla.
Kasutus
Seadme kasutuselevött
Sisse-/väljalülitamine
▶ Veenduge, et saate lülitit (sisse/välja) käsitseda, ilma et lasete käepidemest lahti.
Elektrilise tööriista sisselülitamiseks vajutage sisse-/ väljalülitit (1).
Elektrilise tööriista väljalülitamiseks vajutage uuesti sisse-/väljalülitit (1).
Võnkumiskiiruse eelvalimine
Võnkumiskiiruse eelvalikurattaga (6) saate vajaliku võnkumiskiiruse eelvalida ka töötamise ajal.
1–2 madal võnkumiskiirus
3-4 keskmine vönkumiskiirus
5–6 suur võnkumiskiirus
Vajalik võnkumiskiirus oleneb materjalist ja töötingimustest ning see tuleb kindlaks teha praktilise katse käigus.
Konstantelektroonika hoiab võnkumiskiiruse tühikäigul ja koormusel peaaegu konstantsena ja tagab ühtlase jõudluse.
Pärast pikemaajalist tööd madalal võnkumiskiirusel tuleks elektrilisel tööriistal lasta jahtumiseks töötada umbes 3 minutit tühikäigul maksimaalse võnkumiskiirusega.
Kasutusviiside ülevaade
| Kasutuspiirkond Kasutamine Abrasiiv Pöörlemiskiirus | ||
| e aste | ||
| Livplaat80 x 130 mm | - Pindade ja nurgapiirkondade lihvimine | Jämelihvimine P40 - P180 4-6 |
| - Akende ja uste valtside lihvimine | Peenlihvimine P220 - P400 1-3 | |
| - Vana värvi ja laki lihvimine | ||
| - Puidu lihvimine | ||
| - Täispuit- ja vineerkantide lihvimine | ||
| Lihvplaat100 x 110 mm | - Pindade ja nurgapiirkondade lihvimine | Jämelihvimine P40 - P180 4-6 |
| - Akende ja uste valtside lihvimine | Peenlihvimine P220 - P400 1-3 | |
| - Vana värvi ja laki lihvimine | ||
| - Puidulihvimine | ||
| Lihvplaat100 x 150 mm | - Lamellide lihvimine | Jämelihvimine P40 - P180 4-6 |
| - Valtside ja profiilide lihvimine | Peenlihvimine P220 - P400 1-3 | |
| - Väikeste nurkade, kantide ja servadega pindade tasandamine | ||
| - Vana värvi ja laki lihvimine | ||
| - Puidulihvimine | ||
Töösuunised
Võtke aku enne kõiki töid elektrilise tööriista juures (ny hooldus, tööriistavahetus jms) elektrilisest tööriistast välja. Sisse-/väljalülti juhusliku rakendamise korral on vigastumisoht.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud.
Materjali eemaldamise jõudlus lihvimisel oleneb oluliselt lihvpaber valikust ja eelvalitud võnkesagedusest.
Ainult laitmatu kvaliteediga lihvpaberid tagavad hea lihvimisjõudluse ja säästavad elektrilist tööriista. Lülitage
174|Latviešu
elektriline tööriist sisse, asetage see kogu lihvimispinnaga töödeldavale aluspinnale liigutage seda möõduka survega mööda töödeldavat detaili.
Lihvlehtede kasutusea pikendamiseks töötage ühtlase survega.
Surve ülermäärane suurendamine ei paranda lihvimisjöudlust, vaid suurendab elektrilise tööriista kulumist ja lihvplaadi enneaegset töökölbmatuks muutumist.
Ärge kasutage lihvlehte, millega on metalli töödeldud, teiste materjalide jaoks.
Kasutage ainult originaalseid Bosch-lihvimistarvikuid.
Hooldus ja korrashoid
Hooldus ja puhastus
Võtke aku enne kõiki töid elektrilise tööriista juures (ny hooldus, tööriistavahetus jms) elektrilisest tööriistast välja. Sisse-/väljalüliiti juhusliku rakendamise korral on vigastumisoht.
▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Klienditeenindus ja kasutusalane nõustamine
Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Teavet detailjooniste ja varuosade kohta leiate:
www.bosch-pt.com
Vastuse tooteid ja tarvikuid puudutavatele küsimustele saate Boschi rakendusnõustajatelt.
Palume päringutele ja varuosatellimustele märkida tingimata 10-kohaline tootekood, mille leiate toote tüübisildilt.
Eesti Vabariik
Teeninduskeskus
Tel.: (+372) 6549 575
Faks: (+372) 6549 576
E-posti: service-pt@lv.bosch.com
Muud teenindusaadressid leiate:
Soovituslike liitiumioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Kasutajal on lubatud akusid vedada maanteel piiranguteta.
Kui saatjaks on kolmas osapool (nt ōhuvedu või ekspedeerimine), tuleb järgida pakendile ja tähistusele esitatavaid erinõudeid. Toote veoks ettevalmistusse tuleb kaasata ohtlike ainete ekspert.
Akusid tohib lähetada üksnes siis, kui akude korpus on kahjustamata. Katke lahtised kontaktid kinni ja pakkige aku nii, et see pakendis ei liigu. Järgige ka võimalikke täiendavaid riigisiseseid eeskirju.
Kasutuskõlbmatuks muutunud seadmete käitlus
Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.
Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!
Üksnes EL liikmesriikidele:
Kasutuselt kõrvaldatud elektrilised tööriistad ja defektsed või kasutatud akud/patareid tuleb eraldi jäätmekäitlusse suunata. Kasutage selleks ettenähtud kogumissüsteeme. Mittesihipärasel kõrvaldamisel võivad vanad elektri- ja elektroonikaseadmed võimalike ohtlike ainete sisalduse tõttu kahjustada keskkonda ja inimeste tervist.
Akud/patareid:
Li-Ion:
Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 174).
