| Termék típusa | Automata padlótisztító gép (professzionális padlótisztító) |
| Márka | Kärcher |
| Modell | B 95 RS Bc Dose |
| Névleges feszültség | 24 V |
| Akkumulátor kapacitása | 170 – 198 Ah (típustól függően) |
| Átlagos felvett teljesítmény | 1950 W |
| Meghajtó motor | 600 W |
| Szívómotor | 750 W (R65 és R75 változatok) / 550 W (D65 változat) |
| Kefemotor | 2 x 600 W |
| Munkaszélesség | 650 mm (R65/D65 változatok) vagy 750 mm (R75 változat) |
| Kefeátmérő | 105 mm (hengerkefék) / 365 mm (tárcsakefék) |
| Kefe sebesség | 1200 ford/perc (hengerkefék) / 140 ford/perc (tárcsakefék) |
| Tiszta víz tartály kapacitása | 95 L |
| Szennyvíz tartály kapacitása | 95 L |
| Haladási sebesség | 6 km/h |
| Maximális megengedett lejtés | 10 % |
| Szállítási tömeg | 325 kg (R65 változat) / 330 kg (más változatok) |
| Méretek (H x Sz x M) | 1525 x 760 (vagy 750/810) x 1470 mm |
| Hangnyomásszint LpA | 68 dB(A) (65-ös változatok) |
| Hangteljesítményszint LWA | 85 dB(A) |
| Beépített töltő | Igen, 230 V / 50-60 Hz / 4,2 A |
| Tisztítószer adagoló rendszer | Igen (Bc Dose változat, akár 3%-ig) |
| Biztonsági berendezések | Vészleállító gomb, felületi megszakító |
| Karbantartás | Turbina szűrő tisztítása, kefék és szívóajkak cseréje |
| Garancia | Az országban érvényes feltételek szerint (eredeti alkatrészek szükségesek) |
Gyakran ismételt kérdések - B 95 RS Bc Dose Kärcher
Felhasználói kérdések a következőről B 95 RS Bc Dose Kärcher
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Padlótisztító gép PDF formátumban ingyenesen! Találja meg kézikönyvét B 95 RS Bc Dose - Kärcher és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. B 95 RS Bc Dose márka Kärcher.

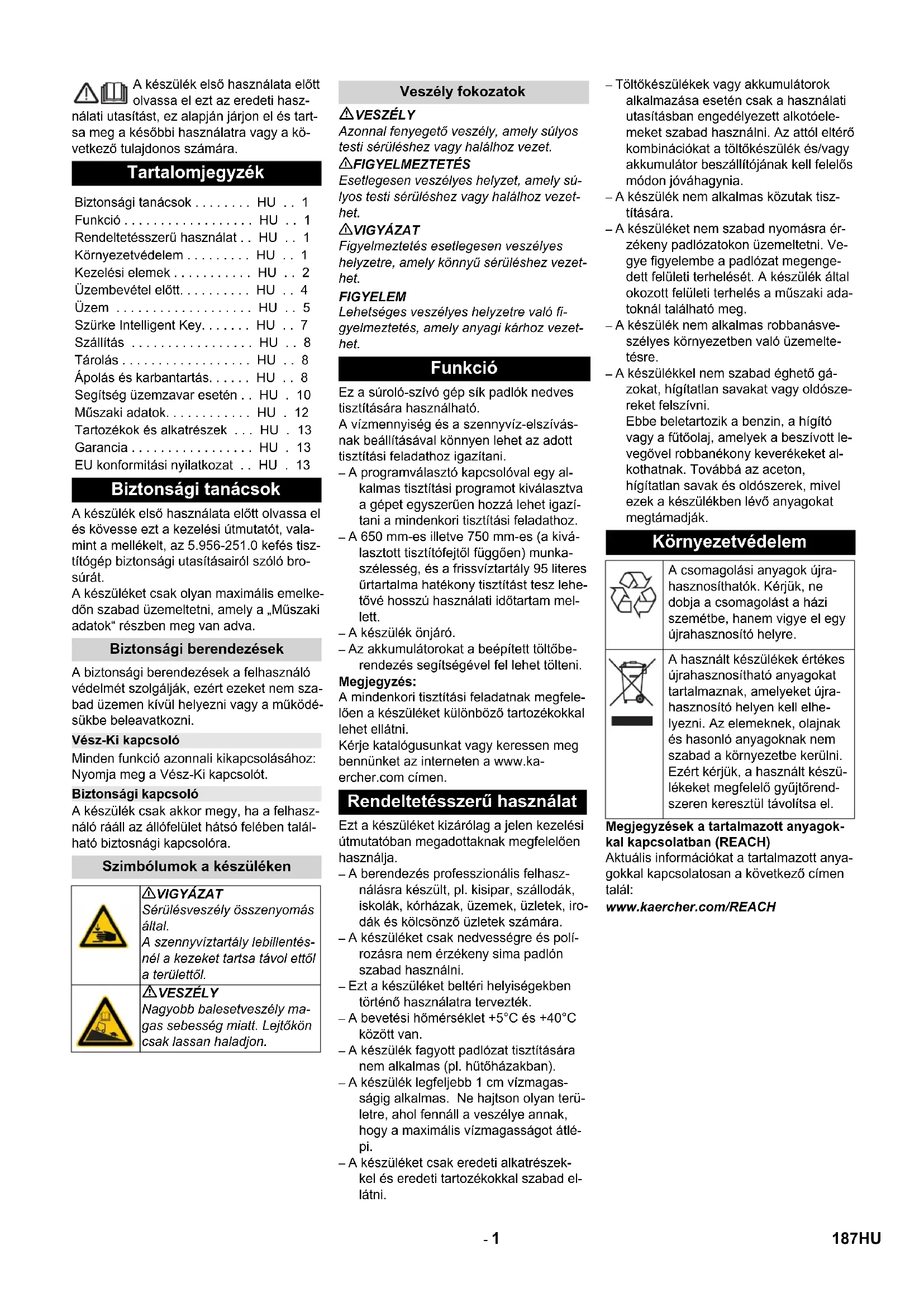

HASZNÁLATI ÚTMUTATÓ B 95 RS Bc Dose Kärcher
A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára.
Tartalomjegyzék
Biztonsági tanácsok ..... HU .. 1
Funkció....HU..1
Rendeltetésszerű használat .. HU .. 1
Környezetvédelem ..... HU .. 1
Kezelési elemek ..... HU .. 2
Üzembevétel előtt. ..... HU .. 4
Üzem HU 5
Szürke Intelligent Key.....HU .. 7
Szállítás HU .. 8
Tárolás....HU..8
Ápolás és karbantartás.....HU .. 8
Segítség üzemzavar esetén .. HU . 10
Müszaki adatok. . . . . . . . . . HU . 12
Tartozékok és alkatrészek ... HU . 13
Garancia . . . . . . . . . . . . . . . . . . . HU . 13
EU konformitási nyilatkozat .. HU . 13
Biztonsági tanácsok
A készülék első használata előtt olvassa el és kövesse ezt a kezelési útmutatót, valamint a mellékelt, az 5.956-251.0 kefés tisz-títógép biztonsági utasításairól szóló bro-súrát.
A készüléket csak olyan maximális emelkedőn szabad üzemeltetni, amely a „Műszaki adatok“ részben meg van adva.
Biztonsági berendezések
A biztonsági berendezések a felhasználó védelmét szolgálják, ezért ezeket nem szabad üzemen kívül helyezni vagy a működésükbe beleavatkozni.
Vész-Ki kapcsoló
Minden funkció azonnali kikapcsolásához: Nyomja meg a Vész-Ki kapcsolót.
Biztonsági kapcsoló
A készülék csak akkor megy, ha a felhasználó rááll az állófelület hátsó felében található biztosnági kapcsolóra.
Szimbólumok a készüléken
VIGYÁZAT
Sérülésveszély összenyomás által.
A szennyvíztartály lebillentésnél a kezeket tartsa távol ettől a területtől.
⚠ VESZÉLY
Nagyobb balesetveszély ma- gas sebesség miatt. Lejtőkön csak lassan haladjon.
Veszély fokozatok
⚠ VESZÉLY
Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet.
⚠️FIGYELMEZTETÉS
Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet.
⚠VIGYÁZAT
Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet.
FIGYELEM
Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet.
Funkció
Ez a súroló-szívó gép sík padlók nedves tisztítására használható.
A vízmennyiség és a szennyvíz-elszívás- nak beállításával könnyen lehet az adott tisztítási feladathoz igazítani.
– A programválasztó kapcsolóval egy alkalmas tisztítási programot kiválasztva a gépet egyszerűen hozzá lehet igazítani a mindenkori tisztítási feladathoz.
– A 650 mm-es illetve 750 mm-es (a kiválasztott tisztítófejtől függően) munkaszélesség, és a frissvíztartály 95 literes ürtartalma hatékony tisztítást tesz lehetővé hosszú használati időtartam mellett.
– A készülék önjáró.
– Az akkumulátorokat a beépített töltőberendezés segítségével fel lehet tölteni.
Megjegyzés:
A mindenkori tisztítási feladatnak megfelelően a készüléket különböző tartozékokkal lehet ellátni.
Kérje katalógusunkat vagy keressen meg bennünket az interneten a www.ka-ercher.com címen.
Rendeltetésszerű használat
Ezt a készüléket kizárólag a jelen kezelési útmutatóban megadottaknak megfelelően használja.
– A berendezés professzionális felhasználásra készült, pl. kisipar, szállodák, iskolák, kórházak, üzemek, üzletek, irodák és kölcsönző üzletek számára.
– A készüléket csak nedvességre és polírozásra nem érzékeny sima padlón szabad használni.
– Ezt a készüléket beltéri helyiségekben történő használatra tervezték.
– A bevetési hőmérséklet +5°C és +40°C között van.
– A készülék fagyott padlózat tisztítására nem alkalmas (pl. hütőházakban).
- A készülék legfeljebb 1 cm vízmagasságig alkalmas. Ne hajtson olyan területre, ahol fennáll a veszélye annak, hogy a maximális vízmagasságot átlépi.
– A készüléket csak eredeti alkatrészekkel és eredeti tartozékokkal szabad ellátni.
– Töltőkészülékek vagy akkumulátorok alkalmazása esetén csak a használati utasításban engedélyezett alkotóele-meket szabad használni. Az attól eltérő kombinációkat a töltőkészülék és/vagy akkumulátor beszállítójának kell felelős módon jóváhagynia.
– A készülék nem alkalmas közutak tisz-títására.
- A készüléket nem szabad nyomásra érzékeny padlózatokon üzemeltetni. Vegye figyelembe a padlózat megengedett felületi terhelését. A készülék által okozott felületi terhelés a műszaki adatoknál található meg.
– A készülék nem alkalmas robbanásveszélyes környezetben való üzemeltetésre.
- A készülékkel nem szabad éghető gázokat, hígítatlan savakat vagy oldószereket felszívni. Ebbe beletartozik a benzin, a hígító vagy a fűtőolaj, amelyek a beszívott levegővel robbanékony keverékeket alkothatnak. Továbbá az aceton, hígítatlan savak és oldószerek, mivel ezek a készülékben lévő anyagokat megtámadják.
Környezetvédelem
A csomagolási anyagok újrahasznosíthatók. Kérjük, ne dobja a csomagolást a házi szemétbe, hanem vigye el egy újrahasznosító helyre.
A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülékeket megfelelő gyűjtőrend-szeren keresztül távolítsa el.
Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)
Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:
1 Kormány
2 Töltörendszer
3 Szennyvíztartály teteje
4 Szennyvíztartály fedele
5 Turbina védőszűrő (az úszó alatt)
6 Úszó
7 Szálszűrő
8 Durva szennyeződés felfogó
9 Szennyvíz tartály
10 Szennyvíz leeresztő tömlő
11 Szürövel ellátott friss víz tartály retesze Friss víz
12 Szívófej magasság-beállítása

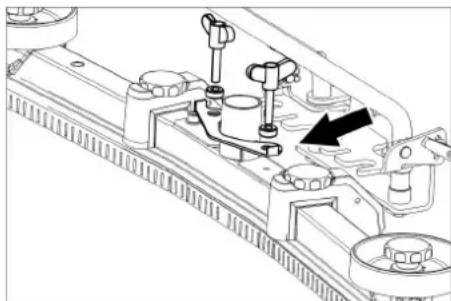

13 Szárnyas anyák a szívópofa rögzítéséhez
14 Szívófej *

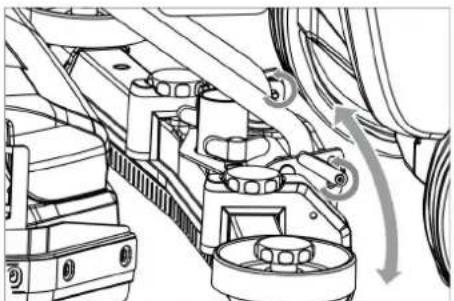

15 Szoritókar a szívógerenda megdöntéséhez
16 Tisztítószer flakon (csak Dose változat)
17 Friss víz tartály fedele
18 Rögzítőfék kioldó karja
19 Biztonsági kapcsoló
20 Gázpedál
21 Állófelület a kezelő számára
22 IEC müszer csatlakozó a töltő kábelhez
23 Durva szennytartály (csak R-tisztítófej esetén) *
24 A friss víz mennyiségének kijelzője
25 Akkumulátor fedél
26 Akkumulátor fedél zárója
27 Kezelöpult
* nem része a szállítási tételnek
Szín megjelölés
- A tisztítási folyamat kezelő elemei sárgák.
– A karbantartás és szerviz kezelő elemei világos szürkék.

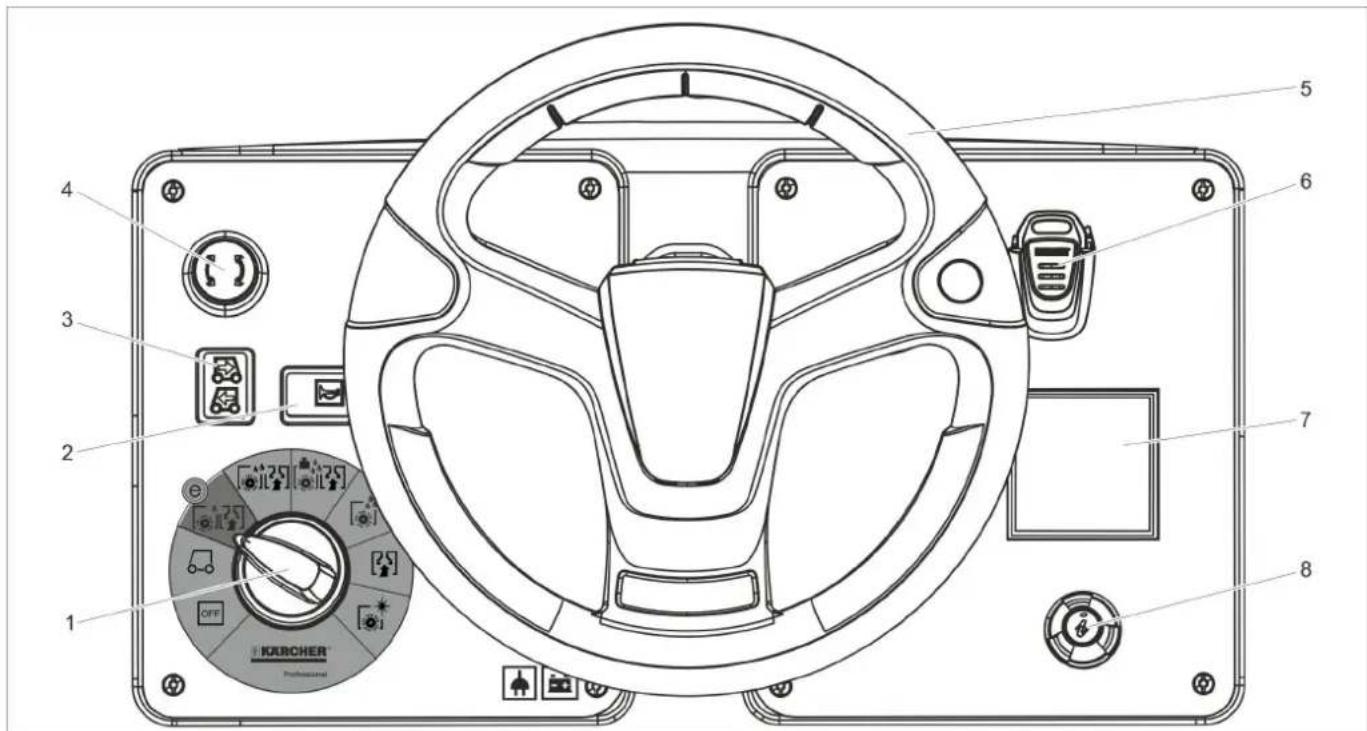

Kezelöpult


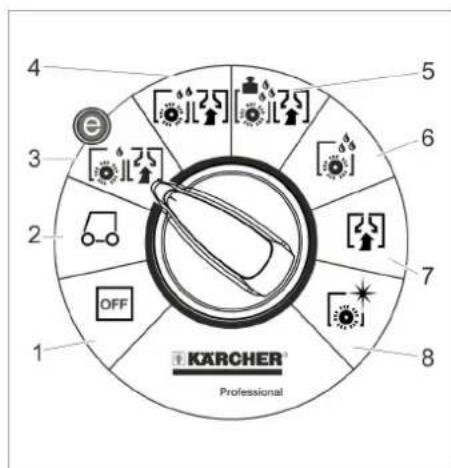

1 2 3 4 5 6 7 8 OFF KERCHER® Professional1 Program kapcsoló
2 Kürt
3 Menetirány kapcsoló
4 Vész-Ki kapcsoló
5 Kormány
6 Intelligent Key
7 Display
8 Info gomb
A készülék ki van kapcsolva.
2 Szállítási menet
Vezesse a bevetési helyre.
3 Eco program
Padló nedves tisztítása (csökkentett kefe fordulatszámmal) és szennyvíz felszívása (csökkentett szívóteljesítménnyel).
4 Súroló szívás
Padló nedves tisztítása és a szennyvíz felszívása.
5 Heavy program
Padló nedves tisztítása (megemelt kefe nyomáserősséggel) és a szennyvíz felszívása.
6 Súrolás
Padlót nedvesen tisztítása és a tisztító- szert hagyja hatni.
7 Leszívás
Szennyeződés felszívása.
8 Polírozás
Padlózatok folyadék felvitel nélküli polírozása.
| Rögzítési pont | |
| Mop tartó ** | |
| A töltőrendszer vízcsatlakozása | |
| Friss víz tartály töltési szintje | |
| Friss víz tartály leeresztő nyílá-sa | |
| Szennyvíztartály leeresztő nyí-lása |
opcionális
Üzembevétel előtt
A készülék tolása
Álló helyzetben a készüléket egy elektromos rögzítőfék megakadályozza az elguru-lástól. A készülék tolásához a rögzítőféket ki kell oldani.
→ A rögzítőfék kioldásához húzza meg a kioldó kart.
FIGYELEM
Rongálódásveszély. A készüléket nem szabad 7 km/óra sebességnél gyorsabban tolni.
Lerakás
Megjegyzés:
Az összes funkció azonnali üzemen kívül helyezéséhez vegye le a lábát a menetpedárlól és nyomja meg a Vész-Ki kapcsolót.
→ Távolítsa el a kartont.
→ Távolítsa el a rögzítéseket a kerekeknél.

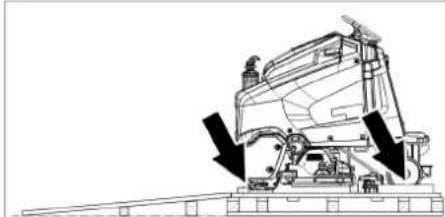

→ Készítse el a rámpát a fent látható módon a paletta átépítésével, és csavarozza össze.
→ Húzza meg a fék karját és behúzott kar mellett tolja le a készüléket a rámpáról. vagy
→ Intelligent Key-t behelyezni.
→ A Vész-Ki kapcsolót forgatással oldja ki.
→ A programkapcsolót állítsa szállítási menetre.
→ Álljon fel az állófelületre és működtesse a biztonsági kapcsolót.
→ Állítsa a menetirány kapcsolót „elöre“ állásra.
→ Müködtesse a menetpedált.
→ A készülékkel hajtson le a palettáról. Az üzembe helyezés előtt a keféket fel kell szerelni (lásd: „Karbantartási munkák”).
Akkumulátorok
 | Vegye figyelembe az akkumulá-torra vonatkozó figyelmeztetése-ket a használati útmutatóban és a jármű üzemeltetési utasításában |
 | Szemvédőt viselni |
 | Gyerekeket a savtól és az akku-mulátoroktól távol tartani |
 | Robbanásveszély |
 | Tilos tűz, szikra, nyílt láng hasz-nálata és a dohányzás |
 | Marásveszély |
 | Elsősegély |
 | Figyelmeztető megjegyzés |
 | Hulladék elszállítás |
 Pb | Az akkumulátort ne dobja a sze-meteskukába |
⚠ VESZÉLY
Robbanásveszély!
Ne helyezzen semmilyen szerszámot vagy hasonló tárgyat az akkumulátorra. Rövidzárlat és robbanásveszély.
Sérülésveszély. A sebek soha ne érintkezzenek ólommal. Az akkumulátoron való munka után mindig tisztítsa meg a kezét.
Javasolt akkumulátor készletek
| Megrendelési szám | Térfogat [m3]* | Légáram [m3/h]** | |
| 170 Ah - karban-tartást nem igényel | 4.035-164.0 | 3,3 1,32 | |
| 180 Ah - karban-tartást nem igényel | 4.035-097.0 | 3,8 1,52 | |
| 180 Ah - kevés karbantartást igényel | 4.035-165.0 | 14,85 5,94 | |
| 195 Ah - karban-tartás-szegény | 4.035-166.0 | 22,28 8,94 | |
| * Az akkumulátor töltő helyiség minimális térfogata** Az akkumulátor töltő helyiség és a környezet közötti minimális légáram | |||
Helyezze be és kösse be az akkumulátorokat
A „Pack“ változat esetén az akkumulátor már be van építve
→ Nyomja meg a Vész-Ki kapcsolót.
→ Intelligent Key kihúzni.
→ Nyissa ki az akkumulátor fedél zárját.
→ Fordítsa hátra az akkumulátor fedelet.

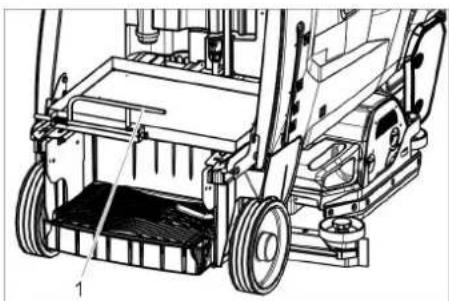

1 Akkumulátor tartó zárja
→ Az akkumulátor tartó zárját tolja balra és fordítsa lefelé.
→ Az akkumulátor tartót hátrahúzni.

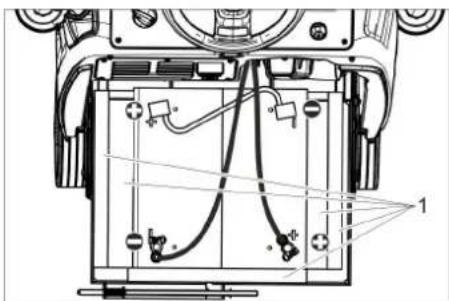

1 Távtartó 345x60x47
2 Távtartó 380x55x30
Rongálódásveszély. Figyeljen a helyes pólusokra.
→ A mellékelt összekötőkábelekkel kösse össze a pólusokat.
→ Csiptesse rá az összekötőkábelt a még szabad (+) és (-) akkumulátor pólusokra.
→ Tolja elöre az akkumulátor tartót.
→ Az akkumulátor tartó zárját bekattintani.
→ Állítsa be az akkumulátor típust (lásd a „Szürke Intelligent Key“ fejezetet).
FIGYELEM
Rongálódásveszély mélykisülés által. A ké- szülék üzembe helyezése előtt töltse fel az akkumulátorokat.
Az akkumulátorok töltése
Megjegyzés:
A készülék mélykisülés elleni védelemmel rendelkezik, azaz, ha a kapacitás eléri a még engedélyezett legkisebb mértéket, akkor a készüléket már csak vezetni lehet. A kijelzőn az "Akkumulátor gyenge - tisztítás nem lehetséges" és az „Akkumulátor üres - kérem, töltse fel“ üzenet jelenik meg.
→ A készülékkel közvetlenül a töltőhelyre kell menni, az emelkedők kikerülésével.
Megjegyzés:
Más akkumulátorok alkalmazása esetén (pl. más gyártó) a mélykisülési védelmet az adott akkumulátorhoz a Kärcher szakszerviznek újra be kell állítani.
⚠ VESZÉLY
Sérülésveszély áramütés által. Az áramköri táplálásra és a biztosítékokra ügyelni kell. A töltő készüléket csak száraz, megfelelő szellőzéssel rendelkező helyiségekben használja!
Megjegyzés:
A töltési idő átlagosan kb. 10-12 óra. A töltőkészülék a töltést automatikusan befejezi.
⚠ VESZÉLY
Robbanásveszély. A helyiségnek, amelyben a készüléket az akkumulátor töltéséhez leállították, az akkumulátor típusától függő minimális úrtartalommal és minimális légáramlatú szellőzéssel kell rendelkeznie (lásd „Ajánlott akkumulátorok“).
Robbanásveszély. Az akkumulátorokat csak nyitott akkumulátor fedél mellett szabad tölteni.
→ Nyissa ki az akkumulátor fedél zárját.
→ Fordítsa hátra az akkumulátor fedelet.
→ A hálózati kábelt kösse össze a készülék IEC műszer csatlakozójával.
→ Csatlakoztassa a hálózati kábelt az áramhálózatra.
A kijelzőn egy akkumulátor szimbólum és az akkumulátor töltési állapota jelenik meg. A kijelző világítása kialszik.
→ Az akkumulátor fedelet a töltés alatt nem szabad bezárni!
Megjegyzés:
A töltés alatt minden tisztítási- és menet-funkció blokkolva van.
Ha az akkumulátor teljesen feltöltödött a kijel-zön a „Töltés befejezve“ felirat jelenik meg.
→ A töltési eljárás után húzza ki a hálózati csatlakozót a dugaljból és a kábelt a ké-szülékből.
Kevés karbantartást igénylő
akkumulátorok (ólomakkumulátorok)
→ Egy órával a töltés befejezése előtt adjon hozzá desztillált vizet, ügyeljen a megfelelő sav szintre. Az akkumulátor ismertetőjellel megfelelően el van látva. A töltési folyamat befejeztével minden cellának gázzal telítettnek kell lenni.
⚠ VESZÉLY
Marásveszély!
Víz utántöltése a lemerült állapotú akkumulátornál sav kifolyáshoz vezethet.
Az akkumulátorsavval való érintkezésnél viseljen védőszemüveget és vegye figyelembe az előírásokat, hogy elkerülje a sérüléseket és a ruházat megrongálódását. Esetleges savfröccsenéseket a börön és a ruházaton azonnal mossa le bő vízzel.
FIGYELEM
Az akkumulátor utántöltéséhez csak desztillált vizet vagy sótalanított vizet (EN 50272-T3) használjon.
Ne használjon idegen adalékot (úgynevezett feljavítószert), különben minden garancia megszűnik.
Maximális akkumulátor méretek
| Hossz 390 mm | |
| szélesség 540 mm | |
| magasság 375 mm |
Akkumulátor rekesz mérete: 546 mm x 391 mm
Megjegyzések az első feltöltéshez
Megjegyzés:
Az első feltöltésnél a vezérlés még nem is- meri fel, hogy milyen akkumulátor típus van beépítve. Az akkumulátor kijelzője ekkor csak pontatlanul működik.
Az akkumulátor kijelző oszlopa mellett, a jobb oldalon, egy „V“ jelzi, hogy az első fel-töltést még nem végezték el.
→ Az akkumulátorokat feltölteni, amíg a kijelzőn a maximális töltési állapot jele-nik meg.
→ A készüléket az akkumulátorok első fel-töltése után használja, amíg a kefemo-tor és a turbina mélykisülés elleni védel-me kikapcsol.
→ Ezután az akkumulátort hibamentesen és teljesen fel kell tölteni.
Az első feltöltés után eltünik a „V“ az akkumulátor kijelző mellett a jobb oldalon.
Az akkumulátor kijelzője most pontosan működik.
Megjegyzés:
Ha az akkumulátor menüben kiválasztják az akkumulátor típust, akkor a fent leírt eljárást ismét el kell végezni. Ez akkor is így van, ha a már beállított akkumulátor típust ismét kiválasztják.
Akkumulátor kijelző
Az akkumulátor töltési állapotát a kezelőpult képernyőjén jelzi ki.
– Az oszlop hosszúsága mutatja az akkumulátor töltési állapotát.
– Az utolsó 30 percben a maradék üzemidőt percekben jelzi ki.

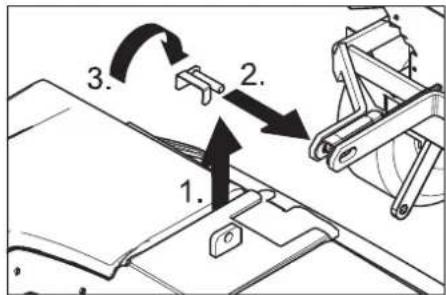

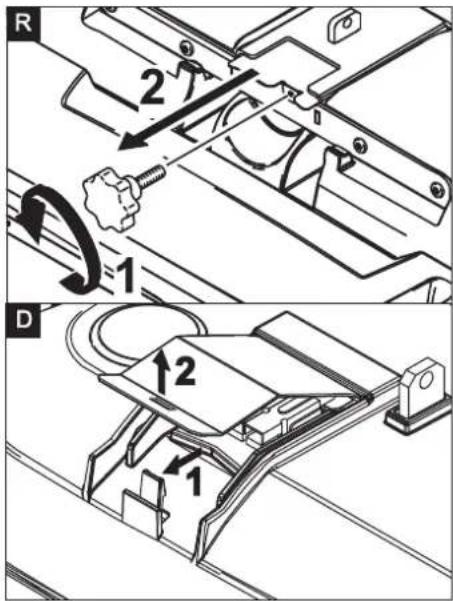

Tisztítófej beépítése
A tisztítófej beépítése a „Karbantartási munkák“ fejezetben van leírva.
Megjegyzés:
Néhány modell esetén a tisztítófej már fel van szerelve.
Kefék felszerelése
A kefék felszerelése a „Karbantartási munkák“ fejezetben van leírva.
Szívófej felszerelése
→ A szívófejet úgy helyezze be a szívófej felfüggesztésbe, hogy a formalemez a felfüggesztés fölött legyen.
→ Húzza meg a szárnyas anyát.
→ A szívócső felhelyezése.
Üzem
Megjegyzés:
Az összes funkció azonnali üzemen kívül helyezéséhez vegye le a lábát a menetpedálról és nyomja meg a Vész-Ki kapcsolót.
A készülék bekapcsolása
→ Intelligent Key-t behelyezni.
→ A Vész-Ki kapcsolót forgatással oldja ki.
→ A programválasztó kapcsolót a kívánt funkcióra kell elforgatni.
→ Várjon, amíg a készülék üzemkész.
→ Álljon fel az állófelületre és működtesse a biztonsági kapcsolót.
→ Amennyiben a kijelzön megjelenik a megfelelő kijelzés, akkor végezze el a karbantartási munkát.
Display Tevékenység
| KarbantartásSzívópofa | A szívópofákat megtisztítani. |
| KarbantartásFriss víz Szűrő | Tisztítsa meg a friss víz szűrőt. |
| KarbantartásSzívóajak | Ellenőrizze a szívóajkak kopását és beállítását. |
| KarbantartásTurbina szűrő | Tisztítsa meg a turbina vé-dőszűrőt. |
| KarbantartásKefe fej | A kefe kopását ellenőrizni és tisztítani. |
→ Nyomja meg az Info gombot.
→ Állítsa vissza a megfelelő karbantartás számlálóját (lásd az „Ápolás és karbantartás/Számláló visszaállítása" c. fejezetet).
Megjegyzés:
Ha a számlálót nem állítják vissza, akkor a karbantartás kijelzése a készülék minden bekapcsolásakor megjelenik.
A rögzítőfék ellenőrzése
⚠ VESZÉLY
Balesetveszély. Minden üzemeltetés előtt a rögzítőfék működését sík terepen ellenőrizni kell.
→ Kapcsolja be a kÉsz, lÉket.
→ Állítsa a menetirány kapcsolót „előre“ állásra.
→ A programkapcsolót állítsa szállítási menetre.
→ Álljon fel az állófelületre és működtesse a biztonsági kapcsolót.
→ Könnyedén nyomja le a gázpedált.
→ A féknek hallhatóan ki kell oldania. A készüléknek sík területen lassan kell elindulnia. Ha elengedi a pedált, a fék hallhatóan benyomódik. A készüléket üzemen kívül kell helyezni és hívni kell a szervizt, ha a fent nevezettek nem valósulnak meg.
Vezetés
⚠ VESZÉLY
Balesetveszély. Ha a készülék már nem mutat fékhatást, akkor a következőképpen kell eljárni:
Ha a készülék 2%-nál magasabb emelkedésű rámpánál a gázpedál elengedésekor nem áll meg, akkor biztonsági okok miatt a Vész-Ki gombot csak akkor szabad megnyomni, ha a rögzítőfék rendeltetésszerű mechanikai funkcióját a készülék minden üzembevétele előtt ellenőrizték.
→ A készüléket megálláskor (sík területen) üzemen kívül kell helyezni és hívni kell a szervizt!
→ Ezen kívül figyelembe kell venni a fékek karbantartási utasításait.
⚠ VESZÉLY
Borulásveszély túl nagy emelkedönél.
→ Menetirányban csak max. 10%-os emelkedőkre hajtson fel. Emelkedőkön és lejtőkön csak hosszanti irányban hajtson, ne forduljon.
Borulásveszély gyors kanyarodásnál. Kidsodródás veszélye nedves talajnál.
→ Kanyarokban lassan vezessen. Borulásveszély instabil talajnál.
→ A készüléket kizárólag szilárd talajon mozgassa.
Borulásveszély túl nagy oldalsó dőlésszögnél.
Vezetés
→ Intelligent Key-t behelyezni.
→ A Vész-Ki kapcsolót forgatással oldja ki.
→ A programkapcsolót állítsa szállítási menetre.
→ Álljon fel az állófelületre és működtesse a biztonsági kapcsolót.
→ Állítsa be a menetirányt a kezelőpulton lévő menetirány kapcsolóval.
→ A haladási sebességet a gázpedál lenyomásával határozza meg.
→ Készülék megállítása: Engedje el a gázpedált.
Megjegyzés:
A menetirányt menet közben is meg lehet változtatni. Így többszörös előre- és hátramenettel nagyon matt felületeket is lehet polírozni.
Túlterhelés
Túlterhelés esetén a hajtómotor bizonyos idő után kikapcsol. A kijelzőn hibajelentés jelenik meg. A vezérlés túlmelegedése esetén az érintett aggregát kikapcsol.
→ A készüléket legalább 15 percig hagyja lehülni.
→ A programkapcsolót fordítsa "OFF" állásba, majd rövid várakozás után fordítsa ismét a kívánt programra.
Üzemanyagok betöltése
Tisztítószer
FIGYELEM
Rongálódásveszély. Csak az ajánlott tisztítószereket alkalmazza. Más tisztítószerek használata esetén az üzemeltető viseli a magasabb kockázatot az üzembiztonság, a balesetveszély és a készülék csökkent élettartama tekintetében. Csak olyan tisztítószert használjon, amely oldószertől, só- és fluorsavtól mentes. Vegye figyelembe a tisztítószerekre vonat- kozó biztonsági előírásokat.
Megjegyzés:
Ne használjon erősen habzó tisztítószereket.
| Alkalmazás Tisztítószer | |
| Minden vízálló padlózat kar-bantartó tisztítása | RM 746RM 780 |
| Fényes felületek (pl. gránit) karbantartó tisztítása | RM 755 es |
| Ipari padlózatok karbantartó és alap tisztítása | RM 69 ASF |
| Finom köburkolatok karban-tartó és alap tisztítása | RM 753 |
| Szaniter területek csempé-zetének karbantartó tisztítá-sára | RM 751 |
| Szaniter területek csempé-zetének tisztítására és fer-tötlenítésére | RM 732 |
| Minden alkáli ellenálló pad-lózat (pl. PVC) felületi tisztí-tása | RM 752 |
| Linóleum padlók felületi tisz-títása | RM 754 |
Friss víz
→ Csatlakoztassa a víztömlőt a töltörend-
szer csatlakozási támasztékához.
→ Nyissa ki a vízvezetéket (maximum 60°C). Amikor eléri a maximális töltési szintet, akkor a beépített úszószelep leállítja a vízbevezetést.
→ Zárja el a víztápláló-vezetéket.
→ Vegye le a víztömlót.
→ Töltse be a tisztítószert.
Ha a tisztítószer tartályba először tisztító-szert majd utána vizet tölt, akkor ez erős habképzödéshez vezethet.
Megjegyzés:
Adagoló berendezés (csak Dose változat)
A friss vízhez egy adagoló berendezés által tisztítószer keveredik a tisztítófejhez vezető úton.
→ Állítsa a tisztítószeres flakont a készülékbe.
→ Csavarja le a flakon kupakját.
→ Helyezze be az adagoló berendezés szívócsövét a flakonba.
Megjegyzés:
Az adagoló berendezéssel maximum 3% tisztítószert lehet hozzáadni. Magasabb adagolás esetén az tisztítószert a friss víz tartályba kell önteni.
FIGYELEM
Eltömödés veszélye beszáradt tisztítószer által, a Dose változat friss viz tartályába adott tisztítószer által. Az adagoló berendezés átfolyómérője beszáradó tisztítószer által beragadhat és akadályozhatja az adagoló berendezés funkcióját. A friss viz tartályt és a készüléket ezután öblítse át tiszta vízzel. Öblítéshez a programválasztó kapcsolónál a tisztítás vízzel programot beállítani. A vizmennyiséget a legmagasabb értékre állítani, a tisztítószer adagolást 0%-ra állítani
Megjegyzés:
A készülék a kijelzőn friss víz szint kijelzővel rendelkezik. Üres friss víz tartály esetén a tisztítószer hozzáadása leáll. A tisztítófej folyadék hozzáadása nélkül működik tovább.
Paraméterek beállítása
Sárga Intelligent Key-vel
A készülékben a különböző tisztító programok paraméterei előre be vannak állítva. A sárga Intelligent Key jogosultságának megfelelően az egyes paramétereket meg lehet változtatni.
A paraméterek megváltoztatása csak addig érvényes, amíg a programválasztó kapcsolóval más tisztító programot választanak ki. Ha a paramétereket tartósan meg szeretné változtatni, akkor a beállításhoz egy szürke Intelligent Key-t kell használni. A beállítás a „Szürke Intelligent Key“ részben van leírva.
Megjegyzés:
A paraméter beállítások kijelzön megjelenő majdnem minden szövege magától értetődő. Az egyetlen kivétel a FACT paraméter:
– Fine Clean: Alacsony kefe fordulat-szám szürkeség eltávolításához finom köpadlóról.
- Whisper Clean: Közepes kefe fordulatszám alacsony zajszintű karbantartó tisztításhoz.
– Power Clean: Magas kefe fordulatszám polírozáshoz, kristályosításhoz és sep-réshez.
→ A programválasztó gombot a kívánt tisztítóprogram jelöléshez kell elforgatni.
→ Az Info gombot addig fordítsa el, amíg a kívánt paraméter megjelenik.
→ Nyomja meg az Info gombot – a beállított érték villog.
→ A kívánt értéket az Info nyomógomb elfordításával állíthatja be.
→ A megváltoztatott beállítást az info gomb megnyomásával erősítse meg vagy várjon, amíg a beállított értéket 10 másodperc után automatikusan átveszi.
Szívófej beállítása

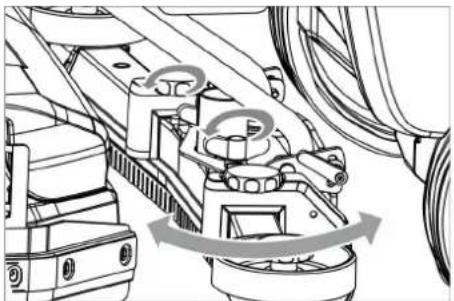

Ferde fekvés
A felszívási eredmény javításához csempézett padlózaton a szívófejet 5°-os dőlésszögben el lehet fordítani.
→ Oldja ki a szárnyas anyát.
→ Fordítsa el a szívófejet.
→ Húzza meg a szárnyas anyát.
Dölésszög
Elégtelen felszívási eredménynél az egyenes szívófej dőlésszögét meg lehet változtatni.
→ Oldja ki mindkét szorítókart.
→ Állítsa be a szívógerenda dőlésszögét.
→ Húzza meg mindkét szorítókart.
A szennyvíz tartály ürítése
Megjegyzés:
Szennyvíztartály túlfolyó. Tele szennyvíztartály esetén a szívóturbina kikapcsol és a „Szennyvíztartály tele“ felirat jelenik meg a kijelzőn.
⚠️FIGYELMEZTETÉS
Vegye figyelembe a szennyvíz kezelésével kapcsolatos helyi előírásokat.

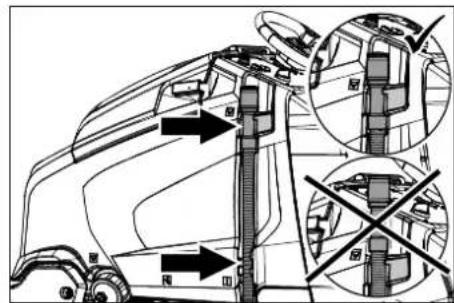

→ Vegye ki a szennyvíz leeresztő tömlőt a tartóból, és helyezze egy megfelelő gyűjtőtartályba.
Megjegyzés:
Az adagoló berendezés összenyomásával lehet a szennyvíz áramlatot szabályozni.
→ A leeresztő tömlön található adagoló megnyitásával eressze le a vizet.
→ Majd öblítse ki a szennyvíz tartályt tiszta vízzel.
→ A szennyvíz tömlöt nyomja a tartóba a készüléken.
A tisztavíz tartály ürítése
→ A friss víz tartály zárát kinyitni.
→ Friss vizet leereszteni.
→ A friss víz tartály zárját felhelyezni.
Durva szennytartály ürítése (csak R- tisztítófej esetén)
→ A durva szeméttartályt ellenőrizni. A durva szeméttartályt szükség esetén vagy a munka befejeztével vegye ki és ürítse ki.
Üzemen kívül helyezés
→ Intelligent Key kihúzni.
→ A készüléket aláékeléssel elgurulás ellen biztosítani kell.
→ Adott esetben töltse fel az akkumulátort.
Szürke Intelligent Key
→ Intelligent Key-t behelyezni.
→ A kívánt funkciót az Info gomb elfordításával kiválasztani.
Az egyes funkciók a következőkben vannak leírva.
Szállítási menet
→ A programkapcsolót fordítsa „Szállítási menet“-re.
→ Nyomja meg az Info gombot.
A szállítási menet menüben a következő beállításokat lehet elvégezni:
Kulcsos kezelés
Ebben a menüpontban a sárga Intelligent Key jogosultságait, valamint a kijelző nyelvét lehet engedélyezni.
→ Fordítsa el az Info gombot, amíg a kijel-zón a „Kulcs menü“ felirat nem jelenik meg.
→ Nyomja meg az Info gombot.
→ A szürke Intelligent Key-t kihúzni és a programozni kívánt sárga Intelligent Key-t bedugni.
→ A megváltoztatni kívánt menüpontot az Info gomb elfordításával kiválasztani.
→ Nyomja meg az Info gombot.
→ A menüpont beállítását az Info gomb elfordításával kiválasztani.
→ A beállítását a menüpont megnyomásával jóváhagyni.
→ Következő, a megváltoztatni kívánt menüpontot az Info gomb elfordításával kiválasztani.
→ Az engedélyezések elmentéséhez a „Mentés?“ menüt az Info gomb elfordításával előhívni és az Info gombot megnyomni.
→ „Kulcs menü folytatása“:
Yes: további Intelligent Key programozása.
No: kilépés a „Kulcs“ menüböl.
→ Nyomja meg az Info gombot.
Kefeforma kiválasztása
Erre a funkcióra a tisztítófej cseréjénél van szükség.
→ Az Info gombot fordítsa el, amíg a kijel-zön a „Kefefej“ felirat jelenik meg.
→ Nyomja meg az Info gombot.
→ Az Info gombot addig fordítsa el, amíg a kívánt kefeforma van megjelölve.
→ Nyomja meg az Info gombot.
→ Az emelő meghajtást a tisztítófej cseréjéhez az Info gomb elfordításával mozgatni:
up: felemelés
down: leeresztés
OFF: megállítás
→ Kilépés a menüből: Hívja elő az Info gomb elfordításával az „OFF“ kijelzést és nyomja meg az Info gombot.
A menüböl kilépéskor a vezérlés újraindítást végez.
Utánjárási idő
→ Az Info gombot fordítsa el, amíg a kijel-zön az „Utánjárási idő“ felirat jelenik meg.
→ Nyomja meg az Info gombot.
→ Az Info gombot addig fordítsa el, amíg a kívánt részegység van megjelölve.
→ Nyomja meg az Info gombot.
→ Az Info gombot addig forditsa el, amíg el nem éri a kívánt utánjárási időt.
→ Nyomja meg az Info gombot.
Akkumulátor típus beállítása
→ Az Info gombot elfordítani, amíg az „Ak- kumulátor menü“ meg nem jelenik.
→ Nyomja meg az Info gombot.
→ Az Info gombot addig fordítsa el, amíg a kívánt akkumulátor típus van megjelöl-ve.
→ Nyomja meg az Info gombot.
Alapbeállítás
Az egyes tisztítóprogramok paramétereinek üzem alatti megváltoztatását a készülék kikapcsolása után az alapbeállításra állítja vissza.
→ Az Info gombot elfordítani, amíg az „Alapbeállítás“ meg nem jelenik.
→ Nyomja meg az Info gombot.
→ Az Info gombot addig fordítsa el, amíg a kívánt tisztítóprogram meg nem jelenik.
→ Nyomja meg az Info gombot.
→ Az Info gombot addig fordítsa el, amíg a kívánt paraméter megjelenik.
→ Nyomja meg az Info gombot – a beállított érték villog.
→ A kívánt értéket az Info nyomógomb elfordításával állíthatja be.
→ Nyomja meg az Info gombot.
Nyelv beállítása
→ Az Info gombot elfordítani, amíg a „Nyelv“ meg nem jelenik.
→ Nyomja meg az Info gombot.
→ Az Info gombot addig fordítsa el, amíg a kívánt nyelv van megjelölve.
→ Nyomja meg az Info gombot.
Munkabeállítás
Minden paraméter gyári beállítását állítja helyre.
Tisztítási programok
Azok a paraméterek, amelyeket a szürke Intelligent Key-vel állítanak be megmaradnak, amíg másik beállítást választanak.
→ A programválasztó gombot a kívánt tisztítóprogram jelöléshez kell elforgatni.
→ Info gombot megnyomni - az első beál-lítható paramétert jelzi ki.
→ Nyomja meg az Info gombot – a beállított érték villog.
→ A kívánt értéket az Info nyomógomb elfordításával állíthatja be.
→ A megváltoztatott beállítást az info gomb megnyomásával erősítse meg vagy várjon, amíg a beállított értéket 10 másodperc után automatikusan átveszi.
→ A következő paramétert az Info gomb elfordításával kiválasztani.
→ Minden kívánt paraméter megváltoztatása után az Info gombot elfordítani amíg a „Kilépés a menüből, felirat megjelenik.
→ Info gombot megnyomni - kilép a menüből.
Szállítás
⚠ VESZÉLY
Sérülésveszély! A fel- és lerakásnál a ké- szüléket csak 10% emelkedőn szabad használni. Lassan haladjon.
⚠VIGYÁZAT
Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.
→ Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani.
Felszerelt D tisztítófej esetén
→ Távolítsa el a kefekorongokat a kefefej-röl.
Tárolás
⚠VIGYÁZAT
Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát.
→ Ezt a készüléket csak beltéri helyiségben szabad tárolni.
→ A tárolási helyet a készülék megenge-dett teljes súlyának figyelembe vétele mellett válassza ki, hogy a stabilitást ne befolyásolja.
Ápolás és karbantartás
⚠ VESZÉLY
Sérülésveszély!
Tisztítás vagy karbantartás vagy alkatrészek cseréje vagy a készülék más funkcióra átalakítása alatt az akkumulátor plusz pólusát le kell választani és a töltőkészülék hálózati dugaszát ki kell húzni.
→ Szennyvíz és maradék friss víz leeresztése és eltávolítása.
⚠VIGYÁZAT
Sérülésveszély a szívótturbina utánjárása által.
A szívó turbina a kikapcsolás után tovább forog. Karbantartási munkát csak a szívó turbina leállása után végezzen.
Karbantartási terv
A munka után
FIGYELEM
Rongálódásveszély. A készüléket ne locsolja le vízzel és ne használjon agresszív tisztítószert.
→ Szennyvíz leeresztése.
→ Mossa ki a szennyvíz tartályt tiszta vízzel.
→ Tisztítsa meg a turbina védőszűrőt.
→ Csak R tisztítófej: Vegye ki és ürítse ki a durva szennytartályt.
→ A készüléket kívülről nedves, enyhe mosólúgba áztatott ronggyal tisztítsa.
→ Tisztítsa meg a gumiéleket és a lehúzó- gumikat, ellenőrizze kopásukat és szükség esetén cserélje ki őket.
→ Ellenőrizze a kefék kopását, szükség esetén cserélje ki őket.
→ A tiszta víz és a szennyvíz tartály fedelét ne zárja be, hogy a tartályok meg tudjanak száradni.
→ Akkumulátor töltése: Ha a töltöttségi szint 50% alatt van, töltse fel az akkumulátort teljesen, megszakítás nélkül.
Ha a töltöttségi szint 50% felett van, csak akkor töltse után az akkumulátort, ha a következő használatkor a teljes üzemelési időre van szükség.
Hetente
→ Rendszeres használat esetén az akkumulátort legalább hetente egyszer teljesen, megszakítás nélkül töltse fel.
Havonta
→ Átmenetileg leállított készülék esetén: Az akkumulátor kiegyenlítő töltését elvégezni.
→ Ellenőrizze az akkumulátorok pólusait, hogy nem oxidálódtak-e, szükség esetén kefével tisztítsa meg. Ügyeljen a csatlakozókábelek biztos elhelyezkedésére.
→ Tisztítsa meg a tömítéseket a szennyvíz tartály és a fedél között és ellenőrizze vízzáróságukat, szükség esetén cserélje ki őket.
→ A karbantartást igénylő akkumulátoroknál, ellenőrizze a cellák savzáróságát.
→ Kefealagút tisztítása (csak R tisztítófej esetén).

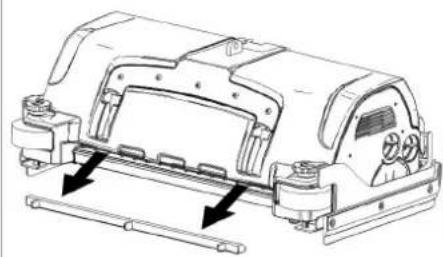

→ Húzza le a vízelosztó lécet a tisztítófej-ről és tisztítsa ki a vízcsatornát (csak R tisztítófej esetén).
→ Hosszabb állásidő esetén a készüléket csak teljesen feltöltött akkumulátorral állítsa le. Legalább havonta egyszer töltse fel teljesen az akkumulátort.
Évente
→ A szervizzel végeztesse el az előírt inspekciót.
Számláló visszaállítása
Ha elvégezték a kijelzőn megjelenő kar- bantartási munkát, akkor ezután a megfele- lő karbantartási számlálót vissza kell állítá- ni.
→ Intelligent Key-t behelyezni.
→ A Vész-Ki kapcsolót forgatással oldja ki.
→ A programkapcsolót állítsa szállítási menetre.
→ Nyomja meg az Info gombot.
→ Az Info gombot elfordítani, amíg az „Karbantartás számláló“ meg nem jele-nik.
→ Nyomja meg az Info gombot. A számlálók állását jelzi ki.
→ Nyomja meg az Info gombot. A „Számláló törlése“ feliratot mutatja.
→ Az Info gombot addig forgassa el, amíg a törölni kívánt számláló meg nem jele-nik.
→ Nyomja meg az Info gombot.
→ Válassza ki a „YES“-t az Info gomb forgatásával.
→ Nyomja meg az Info gombot. Törli a számlálót.
Megjegyzés:
A szerviz számlálót a szerviz szolgálat tudja visszaállítani.
A szerviz számláló a szerviz szolgálat által végzendő következő esedékes szervizig hátralévő időt mutatja.
Karbantartási szerződés
A készülék megbízható üzemeltetésére az illetékes Kärcher-kereskedővel karbantar-tási szerződést köthet.
Karbantartási munkák

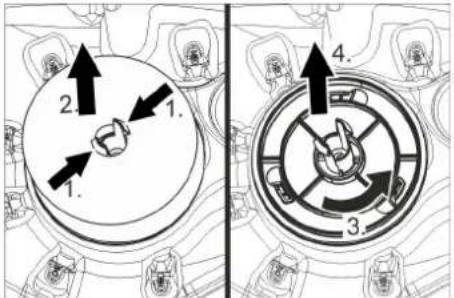

A turbina védőszűrő tisztítása
→ Nyissa ki a szennyvíz tartály fedelét.
→ Húzza le az úszót.
→ A turbina védőszűrőt az óra járásával ellenkező irányban fordítsa el.
→ Vegye le a turbina védőszűrőt.
→ A szennyeződést vízzel mossa le a turbina védőszűrőről.
→ Tegye vissza a turbina védőszűröt.
→ Helyezze vissza az úszót.

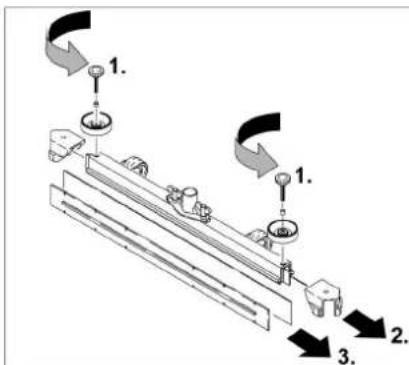

Cserélje ki a gumieleket
→ Vegye le a szívófejet.
→ Csavarja ki a csillagfogantyúkat.
→ Húzza le a műanyag alkatrészeket.
→ Húzza le a gumiéleket.
→ Tolja rá az új gumiéleket.
→ Tolja fel a műanyag alkatrészeket.
→ Csavarja be, majd húzza meg a csillagfoganytúkat.

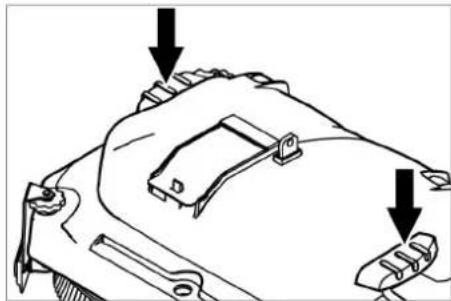

Tisztítófej beépítése
→ R tisztítófej: Csavarja ki a csillagmarkolatot és húzza ki a fedelet.
→ D tisztítófej: Vegye le a tisztítófejról a fedelet.
→ Helyezze a tisztítófejet középen a készülék alá.
→ A tisztítófej áramellátó kábelét kösse össze a készülékkel (az egyforma színeket kösse össze).
→ R tisztítófej: Tolja be a fedelet és csavarozza be.
→ D tisztítófej: Helyezze fel a fedelet és kattintsa be.
→ A tisztítófej tömlőcsatlakozóját kösse össze a készülék tömlőjével.
→ A kart úgy kell beállítani, hogy a furatok a karban és a tisztítófejben megegyezzenek.
→ Tolja át a tartó stifteket a furatokon és fordítsa lefelé a biztosító lemezt, úgy hogy bekattanjon.

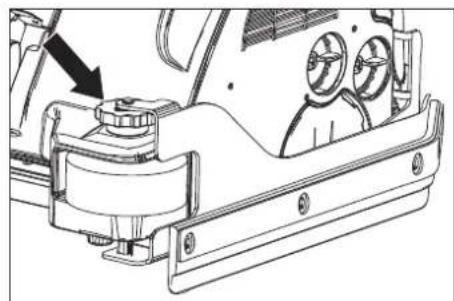

Fröccsenésvédelem beállítása
→ A fröccsenésvédelem padlótól való távolságát a beállítócsavar forgatásával válassza ki.
Kefehengerek cseréje
→ Emelje fel a tisztítófejet.


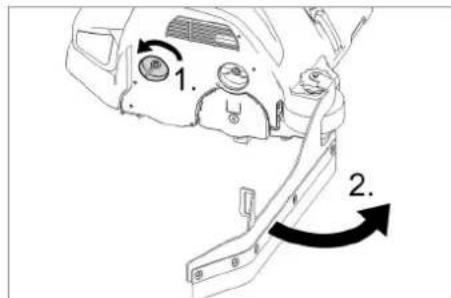

1. 2.→ Oldja ki a lehúzóél reteszét.
→ Fordítsa el a lehúzóélt.


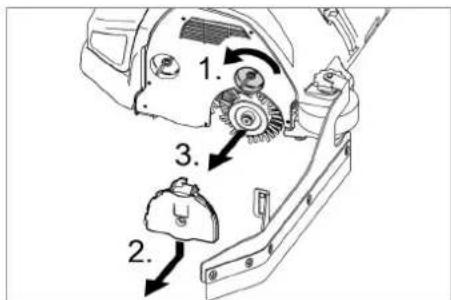

1. 2. 3.→ Oldja ki a csapágyfedél reteszét.
→ A csapágyfedelet lefelé nyomni és lehúzni.
→ Kefehengert kihúzni.
→ Új kefehengert behelyezni.
→ Csapágyfedelet és a lehúzóélt fordított sorrendben ismét rögzíteni.
→ Ismételje meg az eljárást a szemközti oldalon.
Kefekorongok cseréje
→ Emelje fel a tisztítófejet.
→ A kefecsere pedált az ellenálláson túl lefelé nyomni.
→ A kefetárcsát oldalt a tisztítófej alatt ki-húzni.
→ Az új kefetárcsát a tisztítófej alatt tartani, felfelé nyomni és bekattintani.
Fagyvédelem
Fagyveszély esetén:
→ Ürítse ki a friss- és a szennyvíz tartályt. A készüléket fagytól védett helyiségben állítsa le.
Akkumulátorok kiszerelése
→ Nyissa ki az akkumulátor fedél zárját.
→ Fordítsa hátra az akkumulátor fedelet.
→ Az akkumulátor tartó zárját tolja balra és fordítsa lefelé.
→ Az akkumulátor tartót hátrahúzni.
→ A kábelt kösse le az akkumulátor negatív pólusáról.
→ A többi kábelt csíptesse le az akkumulátorokról.
→ Vegye ki az akkumulátorokat.
→ A használt akkumulátort az érvényes előírásoknak megfelelően távolítsa el.
Segítség üzemzavar esetén
⚠ VESZÉLY
Sérülésveszély!
Tisztítás vagy karbantartás vagy alkatrészek cseréje vagy a készülék más funkcióra átalakítása alatt az akkumulátor plusz pólusát le kell választani és a töltőkészülék hálózati dugaszát ki kell húzni.
→ Szennyvíz és maradék friss víz leeresztése és eltávolítása.
⚠VIGYÁZAT
Sérülésveszély a szívóturbina utánjárása által.
A szívó turbina a kikapcsolás után tovább forog. Karbantartási munkát csak a szívó turbina leállása után végezzen.
Olyan üzemzavar esetén, amelyet ennek a táblázatnak a segítségével nem tud elhári-tani, hívja a szervizt.
Üzemzavar kijelző
Amennyiben a kijelző hibát mutat, a következőképpen kell eljárni:
Üzemzavar kijelzése szövegként
→ Utasításokat a kijelzön követni.
→ Az üzemzavart az Info gomb megnyomásával törölni.
Üzemzavar kijelzése számkódként
→ A program kapcsolót fordítsa „OFF“-ra.
→ Várjon, amíg a szöveg a kijelzőn eltűnik.
→ A programválasztó kapcsolót forgassa az előző állásba.
→ A program kapcsolót fordítsa „OFF“-ra. → Várjon, amíg a szöveg a kijelzőn eltű- nik. → A programválasztó kapcsolót forgassa az előző állásba.
Akkor amikor a hiba ismét fellép, végezze el a megfelelő elhárítási intézkedéseket a megadott sorrendben. Eközben a kulcsos kapcsolónak "0" helyzetbe kapcsolva és a Vész-Ki gombnak benyomva kell lenni.
→ Amennyiben a hibát nem lehet megszüntetni, hívja a szervizt a hibajelentés megadása mellett.
Megjegyzés:
A hibajelentések, amelyek nem szerepelnek a következő táblázatban, olyan hibákat mutatnak, amelyeket a kezelő nem tud elhárítani. Ebben az esetben kérem, értesítse a szervizt.
Üzemzavarok kijelzéssel a display-en
| Display kijelző Ok Elh árítás | ||
| Engedje el a gázpedált! | A kulcsos kapcsoló bekapcsolása-kor a gázpedál nyomva. | → Engedje el a gázpedált, majd ismét működtesse azt. |
| Nincs menetirány! A m | enetirány kapcsoló vagy a ká-belösszekötés hibás. | → Hívja a vevőszolgálatot. |
| Az akkumulátor leme-rült! | Az akkumulátor feszültsége túl ala-csony. | → Akkumulátort feltölteni. |
| Nem megengedett ak-kumulátor feszültség! | Az akkumulátor feszültség a meg-engedett tartomány felett vagy alatt van. | → Hívja a vevőszolgálatot. |
| A töltő hibás! Hiba a tö | tőkészülékben, feltöltés nem lehetséges. | → Ellenőrizze a töltőkészüléket. |
| Nem érte el a kefenyo-mást! | Timeout kefe rányomás szabályo-zás. | → Ellenőrizze a kefék kopását, adott esetben cserélje ki a kefét.→ A kefefej működésének ellenőrzése: leeresztés, felemelés. |
| A fék hibás! A fék hibás. | → Már ne hajtson a készülékkel. | → Hívja a vevőszolgálatot. |
| Hajtómotor forró!Hagyja lehülni! | A motorvédő kioldott → Állítsa a b | biztonsági kapcsolót „0“ állásra.→ A készüléket legalább 15 percig hagyja lehülni.→ Ismétlődés esetén hívja a szervizt. |
| A kürt hibás! A kürt hibás. | → Hívja a vevőszolgálatot. | |
| A vezérlés forró!Hagyja lehülni! | Az emelőmodul teljesítményelekt-ronikája (A4) túl forró | → Állítsa a biztonsági kapcsolót „0“ állásra.→ A vezérlést legalább 5 percig hagyja lehülni.→ Durva felület esetén jelentősen csökkenteni kell a kefenyomást.→ Ismétlődés esetén hívja a szervizt. |
| A kefe motorok túlvannak terhelve! | A kefefejek terhelése nem szimmet-rikus. | → Állítsa be a kefetükröt. |
A display-en nem kijelzett üzemzavarok
| Üzemzavar Elháritás | |
| A készüléket nem lehet beindítani | A Vész-Ki kapcsolót forgatással oldja ki. |
| Az állófelületre csak a készülék bekapcsolása után lépjen rá. Ha ennek ellenére hiba jelentkezik, hívja a szerviz szolgálatot. | |
| Nincs megnyomva a biztonsági kapcsoló.A biztonsági kapcsolót lábbal nyomja lefelé. | |
| Ellenőrizze az akkumulátort, szükség esetén töltse fel. | |
| Az akkumulátor kábel szoros illeszkedését és korrózióját ellenőrizni. | |
| Állítsa „OFF“-ra a programkapcsolót. Várjon 10 másodpercet. A programválasztó kapcsolót állítsa az előző funkcióra. Ha lehetséges, a készüléket csak sík területen vezesse. Adott esetben ellenőrizze a rögzítőféket és a lábféket. | |
| Nem elegendő vízmennyiség Ell | enőrizze a friss víz állást, szükség esetén töltse utána a tartályt. |
| Ellenőrizze, hogy a csövek nincsenek-e eldugulva, szükség esetén tisztítsa. | |
| R tisztítófej: A vízelosztó lécet húzza ki és tisztítsa meg. | |
| Tisztítsa meg a friss víz szűrőt. | |
| Erős vízkilépés oldalt a D-tisztítófej használata esetén | Vízmennyiséget csökkenteni.Aqua-Mizert leszerelni (lásd alul). |
| Nem elegendő szívóteljesítmény | Tisztítsa meg a szennyezvíz tartály és a fedél közötti tömítéseket, ellenőrizze ezek tömítettségét, szükség esetén cserélje ki öket. |
| A turbina védőszűrőjének szennyeződését ellenőrizni, szükség esetén tisztítani. | |
| Tisztítsa meg a gumieleket a szívófejen, szükség esetén fordítsa meg vagy cserélje ki. | |
| Ellenőrizze, hogy a fedél a szennyvíz leeresztő csövön be legyen zárva. | |
| Ellenőrizze, hogy a szívócső nincs-e eldugulva, szükség esetén tisztítsa. | |
| Ellenőrizze a szívócső vízzáróságát, szükség esetén cserélje ki. | |
| Ellenőrizze a szívófej beállítását. | |
| Helyezze fel a kiegészítő súlyt (tartozék) a szívópofára. | |
| Nem megfelelő tisztítási eredmény | Válassza ki a legintenzívebb tisztítási programot. |
| Állítsa be a lehúzóéleket. | |
| Ellenőrizze a kefék kopását, szükség esetén cserélje ki öket. | |
| A kefék szennyeződését ellenőrizni, tisztítani. | |
| Ellenőrizze, hogy a tisztítószer és a kefe megfelelnek-e a tisztítási feladatra. | |
| A kefék nem forognak Ellenőrizze | , hogy idegen test nem gátolja a keféket, adott esetben távolítsa el az idegen testet. |
| A motor túlterhelt, hagyja lehúlni. Állítsa „OFF“-ra a programkapcsolót. Várjon 10 másodpercet. A programválasztó kapcsolót állítsa az előző funkcióra. | |
| Szennyvíz leeresztő tömlő el van záródva | Adagoló berendezést a leeresztő tömlőn kinyitni. A szívótömlőt a szívópofáról lehúzni és kézzel elzární A programválasztó kapcsolót szívás helyzetbe állítani. Az elzáródást leszívja a leeresztő tömlőből a szennyvíz tartályba. |
| A tisztítószer adagoló doboz (csak Dose változat) nem működik | Értesítse az Ügyfélszolgálatot. |
Aqua-Mizer leszerelése
→ 2 csavart kicsavarni.
→ Aqua-Mizert eltávolítani.
Müszaki adatok
| B 95 R 65 D 65 R 75 | ||||
| Teljesítmény | ||||
| Névleges feszültség V 24 | ||||
| Akkumulátor kapacitás Ah (5h) 170...198 | ||||
| Közepes teljesítmény felvétel W 1950 | ||||
| Trakciós motor névleges teljesítménye W 600 | ||||
| Szívómotor teljesítmény W 750 550 750 | ||||
| Kefemotor teljesítmény W 2x600 | ||||
| Szívás | ||||
| Szívás teljesítmény, levegő mennyiség l/s 20,5 | ||||
| Szívás teljesítmény, nyomáshiány | kPa | 12,0 | ||
| Tisztító kefék | ||||
| Munkaszélesség | mm | 650 | 750 | |
| Kefe átmérője | mm | 105 365 | 105 | |
| Kefe fordulatszáma | 1/min | 1200 | 140 | 1200 |
| Méretek és súly | ||||
| Haladási sebesség km/h 6 | ||||
| A terep max. meredeksége | % | 10 | ||
| Elméleti területi teljesítmény | m2/h | 3900 | 4500 | |
| Friss-/szennyvíz tartály térfogata | l | 95 | ||
| Durva szennytartály térfogata | l | 6 | - | 7 |
| Töltőrendszer víznyomása**, szennyvíztartály öblítő rendszere**, max. | MPa(bar) | 1 (10) | ||
| Hossz | mm | 1525 | ||
| Szélesség (szívófej nélkül) | mm | 760 750 | 810 | |
| magasság | mm | 1470 | ||
| Megengedett összsúly | kg | 500 | ||
| Szállítási súly | kg | 325 | 330 | |
| Megengedett hőmérsékleti tartomány | °C | 5...40 | ||
| Felületi terhelés (vezetővel és tele friss víz tartállyal) | ||||
| Első kerék | N/cm2 | 66 | ||
| Hátsó kerék | N/cm2 | 54 | ||
| Az EN 60335-2-72 szerint megállapított értékek | ||||
| Rezgés összérték karok m/s | 2 | 0,2 | ||
| Bizonytalanság K | m/s2 | 2 | ||
| Hangnyomás szint LpA | dB(A) | 68 | 67 | 68 |
| Bizonytalanság KpA | dB(A) | 2 | ||
| Hangnyomás szint LWA + bizonytalanság KWIA | dB(A) | 85 | ||
| Beépített töltőkészülék (opcionális) | ||||
| Névleges feszültség V 230 | ||||
| Frekvencia | Hz | 50-60 | ||
| Névleges áram | A | 4,2 | ||
** opcionális
Tartozékok és alkatrészek
Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és zavarmentes üzemét.
A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a www.kaercher.com oldalon olvashatja.
Garancia
Minden országban az illetékes forgalma-zónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költség- mentesen elhárítjuk, amennyiben anyag-vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazo-ló bizonylattal kereskedőjéhez vagy a leg-közelebbi hivatalos szakszervizhez.
EU konformitási nyilatkozat
Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész-ségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.
Termék: Padiótisztító-gép
Típus: 1.006-xxx
Vonatkozó európai közösségi irányelvek:
2006/42/EG (+2009/127/EG)
2014/30/EU
2014/53/EU (TCU)
Alkalmazott harmonizált szabványok:
EN 60335-1
EN 60335-2-29
EN 60335-2-72
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
TCU
EN 301 511 V12.5.1
EN 300 440 V2.1.1
EN 300 328 V2.2.2
EN 300 330 V2.1.1
Alkalmazott összehangolt normák:
Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.
A dokumentáció összeállításáért felelős: S. Reiser
Alfred Kärcher SE & Co. KG
