B200 Li - Fűrész AL-KO - Ingyenes használati útmutató

Terméktípus	Akkumulátoros láncfűrész
Márka	AL-KO
Modell	B200 Li
Tápellátás	Lítium-ion akkumulátor 36 V (max. 42 V), 7,5 Ah
Töltő	230 V AC, 50 Hz, kimenet 42 V DC
Súly (vezetősin és lánc együtt)	3,80 kg
Elérhető vezetősin-hossz	25 cm (10"), 30 cm (12"), 35 cm (14")
Vágási hossz (vezetősin szerint)	17 cm-től 27 cm-ig
Láncolaj-tartály kapacitása	250 ml
Láncsebesség üresjáratban	15 – 20 m/s
Akusztikus teljesítményszint (LwA)	108 dB(A)
Hangnyomásszint (LpA)	88 dB(A), K=3 dB(A)
Rezgésérték (kéz-kar)	2,5 m/s², K=1,5 m/s²
Láncfék	Kézi, ívvel kioldható
Túlterhelés elleni védelem	Igen (automatikus leállítás + hűtés)
Teljesítményfunkciók	Eco mód / Power mód (állítható)
Akkumulátor töltöttségjelző	Mozgásérzékelés (rázza meg az akkumulátort a kijelzéshez)
A csomag tartalma	Láncfűrész, vezetősin, lánc, láncvédő, használati útmutató

Gyakran ismételt kérdések - B200 Li AL-KO

Hogyan kell megfeszíteni az AL-KO B200 Li láncfűrész láncát?

A lánc megfeszítéséhez először lazítsa ki a központi zárat (fordítsa az óramutató járásával ellentétes irányba). Forgassa el a forgógyűrűt a feszítés beállításához: a láncnak 3-4 mm-rel fel kell emelkednie a vezetősin közepén. Ezután húzza meg a központi zárat az óramutató járásának megfelelő irányba, amíg rögzül. Fontos: Az új lánc megnyúlik, ezért gyakran ellenőrizze.

Hogyan kell tölteni a B200 Li akkumulátorát?

Csatlakoztassa az akkumulátort a töltőhöz (ref. 127391), majd dugja be a töltőt egy 230 V-os hálózati aljzatba. A töltő LED-je zölden világít, és a töltöttségi szint megjelenik az akkumulátoron. A teljes feltöltés körülbelül 2,5 órát vesz igénybe. Megjegyzés: Az akkumulátor bármilyen szinten feltölthető károsodás nélkül.

Milyen olajat használjunk a láncfűrész láncához?

Kizárólag minőségi biológiailag lebomló láncolajat használjon. Ne használjon használt olajat vagy ásványi olajat. A tartály űrtartalma 250 ml. Minden használat előtt ellenőrizze a szintet, és szükség esetén töltse fel.

Hogyan kell tesztelni az AL-KO B200 Li láncféket?

Minden használat előtt tesztelje a láncféket. Leállított motor: tolja előre a fékívet; a láncnak nem szabad elmozdulnia. Beindított motor: oldja ki a féket (húzza a fékívet a fogantyú felé), majd tolja előre a fékívet; a láncnak és a motornak azonnal le kell állnia. Veszély: Soha ne használja a láncfűrészt, ha a fék hibás.

Mit tegyek, ha a láncfűrész motorja nem indul?

Először ellenőrizze, hogy az akkumulátor be van-e helyezve és fel van-e töltve. Győződjön meg arról, hogy a láncfék ki van oldva (húzza a fékívet a fogantyú felé). Ha a túlterhelésvédelem bekapcsolt, várjon néhány másodpercet. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az AL-KO vevőszolgálattal.

Hogyan állítsuk be a lánc sebességét (Eco/Power mód)?

Nyomja meg a vezérlőpanelen lévő gombot. A LED világít, ha a Power mód aktív, ami növeli a sebességet (csökkenti az üzemidőt). Nyomja meg újra a Power mód kikapcsolásához és az Eco módba való visszatéréshez. Az utolsó beállítás megmarad.

Hogyan szállítsuk biztonságosan a láncfűrészt?

Szállítás előtt állítsa le a motort, vegye ki az akkumulátort, és helyezze fel a láncvédőt. Fogja meg a láncfűrészt a fogantyúnál úgy, hogy a vezetősin hátrafelé mutasson. Járműben rögzítse, hogy ne boruljon fel és ne szivárogjon olaj. Figyelem: Az akkumulátor (>100 Wh energia) veszélyes árunak minősül; tartsa be az előírásokat.

Hogyan kell élezni a B200 Li láncát?

Állítsa le a készüléket, és vegye ki az akkumulátort. Szorítsa be a vezetőslat egy satuba. Használjon megfelelő átmérőjű körreszelőt (4,5 mm vagy 5/32") minden fog élezéséhez, csak előre irányban, 30°-os szögben reszeljen. Élezés után távolítsa el a reszelékeket, és kenje meg a láncot. Tanács: Ha kezdő, éleztesse szakemberrel.

Mi a Mozgásérzékelő rendszer funkciója az akkumulátoron?

A Mozgásérzékelő rendszer lehetővé teszi a töltöttségi szint ellenőrzését az akkumulátor enyhe megrázásával. A LED-ek néhány másodpercre automatikusan világítanak. A zöld LED-ek a maradék töltöttséget jelzik (0%, 25%, 50%, 75%), a piros LED esetleges hibát jelez.

Hogyan tároljuk a láncfűrészt hosszabb ideig?

Vegye ki az akkumulátort, és ürítse ki a láncolaj-tartályt. Tisztítsa meg és kenje be a vezetőslatot és a láncot rozsdagátló olajjal. Tárolja a készüléket száraz, zárt helyen, gyermekektől elzárva. Fontos: A megszáradt láncolaj károsíthatja a szivattyút, ezért 30 napnál hosszabb tárolás előtt ürítse ki a tartályt.

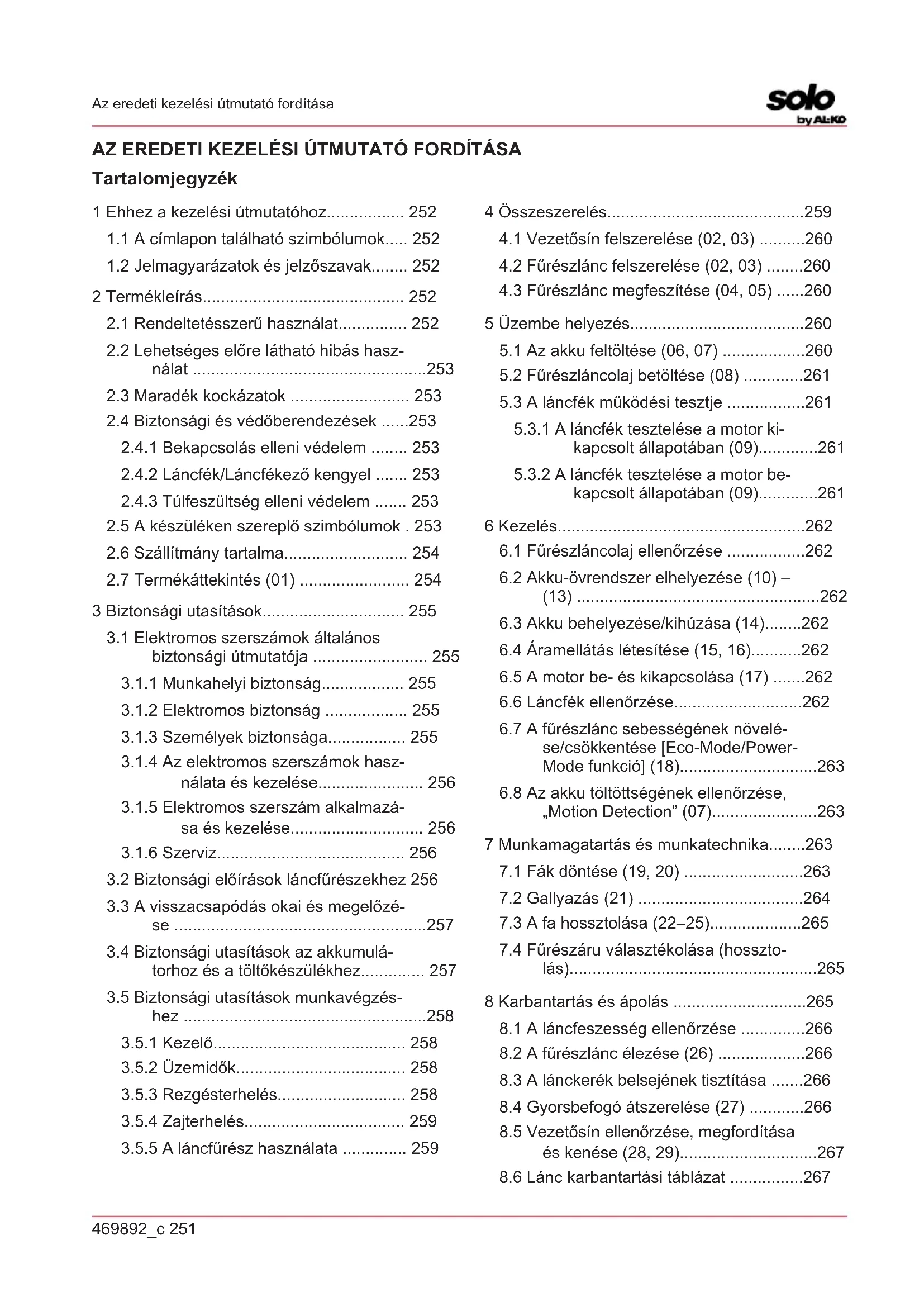

HASZNÁLATI ÚTMUTATÓ B200 Li AL-KO

1 Ehhez a kezelési útmutatóhoz.... 252

1.1 A címlapon található szimbólumok..... 252

1.2 Jelmagyarázatok és jelzőszavak...... 252

2 Termékleírás.... 252

2.1 Rendeltetésszerű használat.... 252

2.2 Lehetséges előre látható hibás használat 253

2.3 Maradék kockázatok 253

2.4 Biztonsági és védőberendezések .....253

2.4.1 Bekapcsolás elleni védelem ..... 253

2.4.2 Láncfék/Láncfékező kengyel ..... 253

2.4.3 Túlfeszültség elleni védelem ..... 253

2.5 A készüléken szereplő szimbólumok . 253

2.6 Szállítmány tartalma.... 254

2.7 Termékáttekintés (01) 254

3 Biztonsági utasítások.... 255

3.1 Elektromos szerszámok általános biztonsági útmutatója 255

3.1.1 Munkahelyi biztonság.... 255

3.1.2 Elektromos biztonság 255

3.1.3 Személyek biztonsága.... 255

3.1.4 Az elektromos szerszámok használata és kezelése.... 256

3.1.5 Elektromos szerszám alkalmazása és kezelése.... 256

3.1.6 Szerviz.... 256

3.2 Biztonsági előírások láncfűrészekhez 256

3.3 A visszacsapódás okai és megelőzése .....257

3.4 Biztonsági utasítások az akkumulá- torhoz és a töltőkészülékhez...... 257

3.5 Biztonsági utasítások munkavégzéshez 258

3.5.1 Kezelő.... 258

3.5.2 Üzemidők.... 258

3.5.3 Rezgésterhelés.... 258

3.5.4 Zajterhelés.... 259

3.5.5 A láncfűrész használata ..... 259

4 Összeszerelés....259

4.1 Vezetősín felszerelése (02, 03) .....260

4.2 Fürészlánc felszerelése (02, 03) .....260

4.3 Fürészlánc megfeszítése (04, 05) .....260

5 Üzembe helyezés....260

5.1 Az akku feltöltése (06, 07) ......260

5.2 Fúrészlancolaj betöltése (08) .....261

5.3 A láncfék működési tesztje .....261

5.3.1 A láncfék tesztelése a motor ki- kapcsolt állapotában (09)....261

5.3.2 A láncfék tesztelése a motor be- kapcsolt állapotában (09)....261

6 Kezelés....262

6.1 Fürészláncolaj ellenőrzése .....262

6.2 Akku-övrendszer elhelyezése (10) – (13) 262

6.3 Akku behelyezése/kihúzása (14)......262

6.4 Áramellátás létesítése (15, 16)......262

6.5 A motor be- és kikapcsolása (17) .....262

6.6 Láncfék ellenőrzése....262

6.7 A fürész lánc sebességének növelése/csökkentése [Eco-Mode/Power-Mode funkció] (18)....263

6.8 Az akku töltöttségének ellenőrzése, "Motion Detection" (07)....263

7 Munkamagatartás és munkatechnika......263

7.1 Fák döntése (19, 20) ......263

7.2 Gallyazás (21) 264

7.3 A fa hossztolása (22–25)....265

7.4 Fűrészáru választékolása (hossztolás)....265

8 Karbantartás és ápolás .....265

8.1 A láncfeszesség ellenőrzése .....266

8.2 A fűrészlánc élezése (26) .....266

8.3 A lánckerék belsejének tisztítása .....266

8.4 Gyorsbefogó átszerelése (27) .....266

8.5 Vezetősín ellenőrzése, megfordítása és kenése (28, 29)....267

8.6 Lánc karbantartási táblázat .....267

9 Hibaelhárítás.... 268
10 Szállítás 268
11 A gép tárolása.... 269
12 Ártalmatlanítás.... 269
13 Műszaki adatok.... 270
14 Ügyfélszolgálat/Szerviz.... 271
15 Garancia 272

1 EHHEZ A KEZELÉSI ÚTMUTATÓHOZ

A német változat esetében az eredeti üzemeltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmutató fordítása.
Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a berendezéssel kapcsolatos információra van szüksége.
■ Másik személynek csak ezzel a kezelési útmutatóval együtt adja tovább a készüléket.
- Olvassa el és tartsa be a jelen kezelési útmutató biztonsági tudnivalóit és figyelmeztetéseit.

1.1 A címlapon található szimbólumok

Szimbó- lum

Jelentés

Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.

Üzemeltetési útmutató

A Li-ion akkumulátorokat kezelje óvatosan! Különösen a jelen útmutató szállításra, tárolásra és ártalmatlanításra vonatkozó utasításait tartsa be!

1.2 Jelmagyarázatok és jelzőszavak

⚠ VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez.

⚠️ FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményezhet.

⚠ VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – kisebb vagy közepesen súlyos sérüléseket eredményezhet.

FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet.

TUDNIVALÓ Az érthetőséget és a használatot segítő, különleges tudnivalók.

2 TERMÉKLEÍRÁS

Ez a kezelési útmutató egy akkumulátorral üzemeltetett kézi elektromos láncfűrészt mutat be.

2.1 Rendeltetésszerű használat

A láncfűrész kizárólag házi, hobbi és kerti használatra szolgál. Ezen a területen a láncfűrész könnyebb fafűrészelési munkákhoz használható, például:

■ fűrészáru vágására
■ sövények nyírására
■ tűzifa fűrészelésére

Az akkus láncfürész az elektromos hajtás alapján nemcsak a szabadban, hanem zárt helyiségekben is használható faanyagok fürészeléséhez. Az útmutatóban ismertetettől eltérő használat nem rendeltetésszerű használatnak minősül.

Az akkumulátoros láncfűrész kizárólag a következő komponensekkel használható:

■ Akkumulátor-övrendszer BTA 42 – Cikksz.: 127442
Lítium-ion akkumulátor – Cikksz.: 127390
Töltőkészülék – C150 Li, cikksz.: 127391

Ez a gép magáncélú használatra készült. Minden más felhasználás, valamint az engedély nélküli átépítés vagy hozzáépítés helytelen használatnak minősül, ami a jótállás megszűnését, valamint a megfelelőségi nyilatkozat (CE-jelölés) érvénytelenné válását eredményezi, és a gyártó a felhasználót vagy harmadik felet érő minden kár esetében mentesül a felelősség alól.

VIGYÁZAT! Sérülésveszély nem rendeltetésszerű alkalmazás miatt! Ha a láncfűrészt idegen testeket tartalmazó fa- vagy egyéb anyagok fűrészelésére használják, sérülés történhet.

A láncfűrészt csak könnyű fafűrészelési munkákhoz használja.
Fűrészelés előtt keresse meg a fában lévő idegen testeket, pl. szegeket, csavarokat, vasalatokat.

2.2 Lehetséges előre látható hibás használat

■ Ne vágjon le olyan ágakat, amelyek közvetlenül vagy hegyes szöget bezárva a felhasználó vagy más személyek felett található.
A fűrész lánc kenéséhez ne használjon fáradt olajat vagy ásványi olajat.
A készüléket robbanásveszélyes környezetben ne használja.

2.3 Maradék kockázatok

A készülék rendeltetésszerű használata esetén is maradhat kockázat, amely nem zárható ki. A ké- szülék típusából és felépítéséből adódóan a kö- vetkező veszélyek nem zárhatók ki.

A lánc szabadon lévő fogainak megérintése (vágási sérülés veszélye).
■ Hozzáférés a mozgó lánchoz (vágási sérülés veszélye).
A pajzs hirtelen és váratlan mozgása (vágási sérülés veszélye).
A lánc alkatrészeinek leválása (vágási / egyéb sérülések veszélye).
A megmunkált fa darabjainak leválása.
A hallás károsodása munka közben, ha a kezelő nem visel hallásvédőt.

2.4 Biztonsági és védőberendezések

⚠️ FIGYELMEZTETÉS! Súlyos sérülések veszélye a biztonsági és védőberendezések megváltoztatása miatt. A megváltoztatott biztonsági és védőberendezések miatt a láncfűrész használata közben súlyos sérülések keletkezhetnek.

A biztonsági és védőberendezéseket ne ha-tástalanítsa!
Csak akkor dolgozzon a láncfűrésszel, ha minden biztonsági és védőberendezés megfelelően működik.

2.4.1 Bekapcsolás elleni védelem

Ha a kezelő gyorsan egymásután többször is gázt ad, akkor a láncfűrész az elektronika és a fűrészlánc védelme érdekében néhány másodpercre kikapcsol. Ilyen esetben várjon addig, amíg a láncfűrészt ismét be lehet kapcsolni.

2.4.2 Láncfék/Láncfékező kengyel

A láncfűrészhez kézi láncfék tartozik, amely pl. visszarúgás (kickback) esetén a láncfékező kengyelen keresztül lép működésbe. A láncfék működésekor a fűrészlánc és a motor hirtelen leáll.

2.4.3 Túlfeszültség elleni védelem

A láncfűrészhez túlfeszültség elleni védelem tartozik, amely túlterhelés esetén kikapcsol.

Rövid lehülési fázis után a láncfűrészt ismét be lehet kapcsolni.

2.5 A készüléken szereplő szimbólumok

Szimbó-lum	Jelentés
	A kezelésnél különös óvatosságot tanúsítson!
	Visszarúgás veszélye!
	A láncfűrészt ne működtesse egy kézzel!
	Esőben ne használja! Nedvességtől óvni kell!
	Viseljen védősisakot, hallásvédőt és szemvédőt!
	Viseljen védőkesztyűt!
	Viseljen erős cipőt!

Szimbó- lum

Jelentés

Üzembe helyezés előtt olvassa el a kezelési útmutatót!

A láncfűrészt mindig két kézzel működtesse!

2.6 Szállítmány tartalma

Az akkumulátoros láncfűrész PowerFlex típusú akkumulátorral (cikksz.: 127390) történő használatra készült. Az akku feltöltéséhez a PowerFlex típusú akkuhoz való töltőkészülék szükséges (cikksz.: 127391).

FIGYELEM! A készülék és az akkumulátor károsodásának veszélye. Ha a készüléket nem megfelelő akkumulátorral üzemeltetik, akkor a készülék és az akkumulátor károsodhat.

A készüléket kizárólag csak az előírás szerinti akkumulátorral használja.

TUDNIVALÓ Az akkumulátor, a töltőkészülék és az övrendszer nem része a szállítmánynak, ezeket külön kell megvásárolni.

Kicsomagolás után ellenőrizze, hogy az összes részegységet leszállították-e.

1 Akkumulátoros láncfűrész

Sz. Alkatrész

2 Vezetősín

3 Láncvédő

4 Fürészlánc

5 Üzemeltetési útmutató

2.7 Termékáttekintés (01)

Sz. Alkatrész

1 Láncvédő

2 Vezetősín

3 Fürészlánc

4 Karmos ütköző

5 Láncfékező kengyel

6 Kengyelfogantyú

7 A láncolajtartály zárja

8 Eco üzemmód/Power üzemmód kezelőmező

9 Hátsó markolat

10 Gázkar

11 Rögzítőkar a gázkarhoz

12 A láncolajtartály figyelőablaka

13 Dugaszpersely az akku-csatlakozókábel számára

14 A láncfogaskerék borítása

15 Gyorsbefogó központi zárral és forgógyűrűvel

16 Akkumulátor*

17 Akkutöltő*

18 Akkumulátor-övrendszer összekötő kábellel

*: A szállítmánnyal nem kapható, hanem a következő cikkszámok alatt megrendelhető:

■ Akkumulátor-övrendszer BTA 42 – Cikksz.: 127442

Lítium-ion akkumulátor – Cikksz.: 127390

Töltőkészülék – C150 – Cikksz.: 127391

3 BIZTONSÁGI UTASÍTÁSOK

3.1 Elektromos szerszámok általános biztonsági útmutatója

⚠️ FIGYELMEZTETÉS! Olvassa el az összes biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztások elektromos áramütést, tűzet, illetve súlyos sérüléseket okozhatnak.

- Örizzen meg a jövőre minden biztonsági útmutatást és utasítást.

A biztonsági útmutatásokban alkalmazott „elektromos szerszám” fogalom hálózati üzemeltetésű (hálózati kábellel rendelkező) és akkumulátoros (hálózati kábel nélküli) elektromos szerszámokra vonatkozik.

3.1.1 Munkahelyi biztonság

A munkaterületét tartsa tisztán és jól megvilágítva. A rendetlenség vagy a megvilágítatlan munkaterületek balesetekhez vezethetnek.
Az elektromos szerszámot ne használja robbanásveszélyes környezetben, amelyben gyúlékony folyadékok, gázok vagy porok találhatók. Az elektromos szerszá-mok szikrát keltenek, amelyek a port vagy a gözöket felgyújthatják.
Az elektromos szerszám használata közben a gyermekeket és más személyeket tartsa távol. Mással való foglalkozás esetén elveszítheti az elektromos készülék fölötti el-lenőrzést.

3.1.2 Elektromos biztonság

Az elektromos szerszám hálózati dugójá- nak illeszkednie kell a csatlakozóaljzatba. A hálózati dugót semmilyen módon sem szabad megváltoztatni. Ne használjon adapterdugót védőérintkezős elektromos szerszámokkal együtt. A változtatás nélküli dugaszok és hozzáillő csatlakozóaljzatok csökkentik az áramütés kockázatát.
Kerülje a testi érintkezést földelt felületekkel, mint például csövekkel, fütötestekkel, tűzhelyekkel és hütőszekrényekkel. Fokozott az áramütés veszélye, ha a teste földelve van.
Az elektromos szerszámokat óvja az esőtől és nedvességtől. Víz behatolása a az elektromos szerszámba növeli az áramütés kockázatát.

■ Ne használja a kábelt rendeltetésellenesen az elektromos szerszám szállításához, felakasztásához vagy a dugónak a csatlakozóaljzatból való kihúzásához. A kábelt tartsa távol a hőtől. az olajt, az éles pere-mektől és a mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát.
Ha elektromos szerszámmal a szabadban dolgozik, a kültéren is alkalmazható hoszszabbítókábelt alkalmazzon. A kültéren alkalmazható hosszabbítókábel felhasználása csökkenti az áramütés kockázatát.
Ha az elektromos szerszám nedves környezetben való működtetése nem kerülhető el, akkor alkalmazzon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

3.1.3 Személyek biztonsága

■ Legyen óvatos, ügyeljen arra, amit tesz, és dolgozzon figyelmesen az elektromos szerszámmal. Ne használjon elektromos szerszámot, ha fáradt, kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos szerszám használatakor komoly sérülésekhez vezethet.
Viseljen személyi védőfelszerelést és mindenkor védőszemüveget. A személyi védőfelszerelés, mint például a pormaszk, a csúszásmentes biztonsági cipő, munkavédelmi sisak vagy hallásvédő, az elektromos szerszám fejtájától és alkalmazásától függően csökkenti a sérülések kockázatát.
Kerülje el az akaratlan üzembe helyezést. Győződjön meg, hogy a villamos szerszám ki van kapcsolva, mielőtt a hálózatba és/vagy az akkumulátorhoz csatlakoztatja, felveszi vagy tartja. Ha szállítás közben az ujját az elektromos szerszám kapcsolóján tartja, vagy az elektromos készüléket bekapcsolva csatlakoztatja a hálózatra, ez balesetekhez vezethet.
Mielött az elektromos szerszámot bekapcsolja, távolítsa el a beállító szerszámokat és a csavarkulcsot. Egy forgó készülékrészben lévő szerszám vagy kulcs sérülésekhez vezethet.
- Kerülje el a rendellenes testtartást. Gondoskodjon biztonságos állásról, és mindig legyen egyensúlyban. Ezáltal váratlan helyzetekben az elektromos szerszámot jobban tudja ellenőrzés alatt tartani.

■ Viseljen megfelelő ruházatot. Ne hordjon bő ruházatot vagy ékszert. Tartsa távol a haját és a ruháját a mozgó alkatrészektől. A bő ruhát, ékszert vagy hosszú hajat elkaphatja a szerszám valamelyik mozgó része.
Ha porelszívó vagy -felfogó felszerelések vannak felszerelve, bizonyosodjon meg róla, hogy ezek csatlakoztatva vannak és helyesen alkalmazzák őket. A porelszívás alkalmazása a por által okozott veszélyeket is csökkentheti.

3.1.4 Az elektromos szerszámok használata és kezelése

■ Ne terhelje túl a készüléket. A munkához az arra szolgáló elektromos szerszámot alkalmazza. A megfelelő elektromos szerszámmal a megadott teljesítménytartományban jobban és biztonságosan dolgozhat.
■ Ne használjon olyan elektromos szerszá-mot, amelynek kapcsolója hibás. Olyan elektromos szerszám, amelyet nem lehet bevagy kikapcsolni, veszélyes, és javításra szorul.
Húzza ki a dugót a csatlakozóaljzatból és/vagy távolítsa el az akkumulátort, mielőtt a készüléken beállításokat végez, tartozékokat cserél, vagy a készüléket elrakja. Ezek az óvintézkedések meggátolják az elektromos szerszám véletlenszerű elindítását.
A használaton kívüli elektromos szerszámokat ne tárolja gyermeke által elérhető helyen. Ne engedje, hogy a készüléket olyan személyek használják, akik a készüléket nem ismerik, és a jelen útmutatásokat nem olvasták. Az elektromos szerszámok tapasztalatlan személyek kezében veszélyesek.
Az elektromos szerszámokat figyelmesen gondozza. Ellenőrizze, hogy a forgó részek kifogástalanul működnek-e és nem akadnak meg, hogy az alkatrészek törtek-e el vagy oly mértékben sérültek-e, hogy az elektromos szerszám működését befo- lyásolják. A sérült részeket a készülék alkalmazása előtt javíttassa ki. A helytelenül karbantartott elektromos szerszámok sok bal- esetet okoznak.
A vágószerszámokat tartsa élesen és tisztán. A gondosan épolt, éles vágóélű vágószerszámok kevésbé szorulnak, és könnyebben irányíthatók.

Használjon a jelen útmutatásoknak megfelelő elektromos szerszámot, tartozékokat és betétszerszámokat. Ennek során vegye figyelembe a munkafeltételeket és a végzendő tevékenységet. Az elektromos szerszámok rendeltetésellenes használata veszélyes helyzetekhez vezethet.

3.1.5 Elektromos szerszám alkalmazása és kezelése

Az akkumulátorokat csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Tüzveszélyt okoz, ha egy adott akkumulátorfajtához alkalmas töltőkészüléket más akkumulátorokhoz használják.
Az elektromos szerszámokban csak az azokhoz való akkumulátorokat alkalmazza. Másfajta akkumulátorok alkalmazása sérülésekhez és tűzveszélyhez vezethet.
A használaton kívüli akkumulátort tartsa távol az iratkapcsoktól, érméktől, kulcsoktól, túktől, csavaroktól vagy más fémtárgyaktól, amelyek az érintkezők áthidalását okozhatják. Az akkumulátorok érintkezői közötti rövidzárlat égési sérülésekhez vagy túzhöz vezethet.
Hibás alkalmazás esetén az akkumulátorból folyadék távozhat. Kerülje a folyadékkal való érintkezést. Véletlen érintkezés esetén vízzel öblítse le. Ha a folyadék a szembe kerül, kérjen orvosi segítséget is. Az akkumulátorból kikerülő folyadék a bör ingerléséhez vagy égési sérülésekhez is vezethet.

3.1.6 Szerviz

Elektromos szerszámát csak szakképzett személyzettel és eredeti pótalkatrészek felhasználásával javíttassa. Ezáltal szerszámai biztonságosak maradnak.

3.2 Biztonsági előírások láncfűrészekhez

■ Minden testrészét tartsa távol a működő fűrész láncától. Győződjön meg a fűrész indítása előtt arról, hogy a fűrészlánc semmihez nem ér hozzá. A láncfűrésszel végzett munka közben egyetlen pillanatnyi figyelmetlenség is a ruházat vagy testrészek fűrészláncba csípődését okozhatja.
A láncfűrészt jobb kezével mindig a hátsó fogónál, bal kezével az első fogónál tart-sa. A láncfűrész fordított helyzetben tartása növeli a sérülések kockázatát, ezért mellőz- ze.

Az elektromos eszközt csak a szigetelt fogantyúknál fogva szabad tartani, különben a láncfűrész fedett vezetékeinek megérintése következhet be. Ha a fűrészlánc áram alatt lévő vezetékhez ér, akkor az elektromos eszköz fém részei feszültséget vezetővé válnak és a kezelőt áramütés érheti.

Viseljen védőszemüveget és hallásvédőt. További védőfelszerelést javasolunk a fej, a kéz és a lábak védelmére. A megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen érintése okozta sérülésveszélyt.

■ Ne dolgozzon a láncfűrésszel fán tartózkodva. Az élő fával való munkavégzés fokozza a sérülésveszélyt.

Mindig ügyeljen stabil pozíciójára, és csak akkor használja a láncfűrészt, ha szilárd, biztonságos, sík felületen áll. A csúszós aljzat vagy az instabil felület, pl. létra miatt elveszítheti egyensúlyát vagy a láncfűrész feletti kontrollt.

Ha feszül a vágott ág, vágás közben számítson esetleges visszacsapódására. Ha elenged a faág feszülése, visszacsapása el-találhatja szerszámot használó személyt és/vagy kiránthatja a láncfűrészt az ellenőrzés alól.

■ Legyen különösen óvatos aljnövényzet és fiatal fák vágásakor. A vékony anyag a fűrészláncba akadhat és megütheti vagy kibillentheti Önt az egyensúlyából.

A láncfűrészt első fogójánál fogva, kikapcsolt állapotban szállítsa úgy, hogy a fűrészláncot testétől ellenkező irányban tartja. Szállítás vagy tárolás közben min-dig legyen a láncfűrészen a védőtakaró. A láncfűrész gondos kezelése csökkenti a moz-gó fűrészlánc véletlen érintésének valószínű-ségét.

Tartsa be a kenési, láncfeszítési utasításokat és a tartozékok cseréjét. A szakszerűtlenül feszített vagy kent lánc elszakadhat vagy növeli a visszacsapódás kockázatát.

A markolatok mindig legyenek szárazak, tiszták, olaj- és zsírmentesek. A zsíros, olajos fogantyú csúszós és az irányítás elvesztését okozhatja.

Csak fa fürészelésére használja a szer- számmal. A láncfűrészt csak rendeltet- tésszerűen használja. Például: Ne hasz- nálja műanyag, fal vagy nem fából lévő építőanyag vágására. A láncfűrész nem

rendeltetésszerű használata veszélyes helyzeteket okozhat.

3.3 A visszacsapódás okai és megelőzése

Visszacsapódás keletkezhet, ha a vezetősín csúcsa tárgyat érint vagy hajlik a fa és a fűrészlánc a vágatba szorul.

A sín csúcsának akadállyal való érintkezése egyes esetekben olyan váratlan hátrafelé irányuló reakciót válthat ki, amelynél a vezetősín felfelé és a kezelő irányába csapódik.

A fűrészláncnak a vezetősín felső élénél történő becsípődése miatt a sín hirtelen a kezelő irányába visszaüthet.

Minden ilyen reakció ahhoz vezethet, hogy elveszti a fűrész feletti ellenőrzést és súlyosan megsérülhet. Ne bízza magát csak a láncfűrésze be épített biztonsági berendezésekre. A láncfűrész használójaként foganatosítson különböző intézkedéseket, hogy baleset- és sérülésmentesen dolgozhasson.

A visszacsapódás az elektromos szerszám helytelen vagy hibás használatának következménye. A visszacsapódás megfelelő, az alábbiakban leírt óvintézkedésekkel megakadályozható:

Tartsa mindkét kezével szorosan a fűrészt úgy, hogy a hüvelykujja és a többi ujja a láncfűrész fogóit körbefogják. Helyezze testét és karját abba a pozícióba, amelyben a visszacsapó erőt képes felfogni. Megfelelő intézkedések végrehajtása esetén a kezelő ellenőrzése alatt tarthatja a hátrafelé ható erőket. Soha ne engedje el a láncfűrészt.

Kerülje a nem természetes testtartást és ne végezzen fürészelést vállmagasság felett. Így elkerülhető a síncsúccsal való véletlen érintkezés és jobban ellenőrizhető a láncfürész váratlan helyzetekben.

Mindig használja a gyártó által előírt tartaléksíneket és fűrészláncokat. A hibás tartaléksínek és fűrészláncok a lánc elszakadását vagy visszacsapódását okozhatják.

Tartsa be a gyártói utasításokat a fűrész-lánc élezésékor, karbantartásakor. A túl alacsony mélységkorlátozó növeli a vissza-csapódás lehetőségét.

3.4 Biztonsági utasítások az akkumulátorhoz és a töltőkészülékhez

Tartsa be az akkumulátorra és a töltőkészülékre vonatkozó biztonsági utasításokat a külön kezelési útmutatókban.

Lásd:

■ Kezelési utasítás 442031 Li-ion akkumulátor 42 V / 7,5 Ah
■ Kezelési utasítás 442032 Akkutöltő Li-BC-10s-12W Li-ion akkumulátor 42 V

3.5 Biztonsági utasítások munkavégzéshez

Tartsa be az adott országban érvényes biztonsági előírásokat, pl. a szakmai szervezetek, a társadalombiztosítók, munkavédelmi hatóságok előírásait.

Csak megfelelő napfény vagy jó megvilágítás mellett dolgozzon.

A munkaterület legyen akadályoktól mentes (pl. levágott fadarabok) – botlásveszély.

■ Más személyek baleseteiért és azok tulajdonáért a használó viseli a felelősséget.

Ha első alkalommal dolgozik láncfűrésszel:

Az eladóval vagy egy másik szakemberrel magyaráztassa el, hogyan kell bánni a láncfűrésszel, vagy vegyen részt egy tanfolyamon.
Az első használat előtt gyakorolja legalább a gömbfa vágását egy fűrészbakon vagy állványon.

3.5.1 Kezelő

16 évnél fiatalabb gyermekek és a kezelési útmutatót nem ismerő személyek a gépet nem használhatják.

A láncfűrészt használó személynek kipihentnek, egészségesnek és jó állapotban lévőnek kell lennie. Ha valaki egészségügyi okok miatt erőkifejtésre nem alkalmas, orvos véleményét kell kérni arról, hogy a láncfűrésszel való munkavégzés lehetséges-e.

3.5.2 Üzemidők

Tartsa be az adott országban a láncfűrészekkel végzett munka időtartamára vonatkozó előírásokat. A láncfűrészekkel végzett munka időtartamát nemzeti és helyi előírások korlátozhatják.

3.5.3 Rezgésterhelés

■ Rezgés miatti veszély

A készülék használata közben a tényleges rezgéskibocsátási érték a gyártó által megadott értéktől eltérhet. Használat előtt, ill. közben vegye figyelembe a következő befolyásoló tényezőket:

A készüléket rendeltetésszerűen használják?

Az anyag vágása, ill. előkészítése a megfelelő módon és formában történik?
A készülék a szokásos üzemi állapotban található?
A vágószerszám megfelelően meg van élezve, ill. a megfelelő vágószerszám van beszerelve?
A tartófogantyú és az opcionális vibrációs fogantyú fel van szerelve és ezek szilár- dan vannak a készülékre erősítve?

A készüléket csak az adott munka elvégzéséhez szükséges fordulatszámmal működtesse. Kerülje a maximális fordulatszámot a zaj és a rezgések csökkentése érdekében.

■ Szakszerűtlen használat és karbantartás mi-att a készülék által kibocsátott zaj és a rez-gés fokozódhat. Ez egészségkárosodást okoz. Ilyen esetben azonnal kapcsolja ki a készüléket, majd egy hivatalos szervizben javíttassa meg.

A rezgés miatti terhelés mértéke az elvégzendő munkától, ill. a készülék használatától függ. Mérlegelje a helyzetet és iktasson be megfelelő munkaszüneteket. Ezzel jelen-tösen csökkenthető a teljes munkaidő alatt kapott rezgés miatti terhelés mértéke.

A készülék tartós használata esetén a kezelő rezgéseknek van kitéve, ami vérkeringési problémákhoz (az ujjak elfehéredéséhez) vezethet. Ennek a kockázatnak az elkerüléséhez viseljen kesztyűt és tartsa melegen a kezét. Ha az ujjak elfehéredése tapasztalható, azonnal forduljon orvoshoz. A tünetekhez tartoznak: érzéketlenség, az érzékelőképesség elvesztése, bizsergés, viszketés, fájdalom, elgyengülés, a bör színének vagy állapotának megváltozása. Normál esetben ezek a tünetek az ujjakat, a kezeket vagy a pulzust érintik. Alacsonyabb hőmérsékleten a veszély fokozódik.

Iktasson be a munkanapba hosszabb szüne- teket, hogy a zajtól és a rezgésektől való re- generálódás lehetséges legyen. A munkát úgy tervezze meg, hogy az erős rezgést keltő készülékek használata több napra legyen el- osztva.

Ha a készülék használata közben a kezeinél kellemetlen érzése lenne vagy a böre elszíneződne, akkor azonnal szakítsa meg a munkavégzést. Iktasson be megfelelő pihenőket. Megfelelő hosszúságú pihenő nélkül kéz-karrezgésszindrómát tapasztalhat.

Minimalizálja a rezgésekből adódó kockázatot. A készüléket a kezelési útmutatóban található utasítások szerint gondozza.
Ha a készüléket gyakran használják, lépjen kapcsolatba a szakkereskedővel antivibrációs tartozékok (pl. fogantyúk) beszerzése érdekében.
Kerülje el a készülékkel 10 °C alatti hömér- sékleteken történő munkavégzést. Egy munkatervben határozza meg, hogy hogyan kor- látozható a rezgés okozta terhelés.

3.5.4 Zajterhelés

A készülék használata közben bizonyos mértékű zajterhelés elkerülhetetlen. Nagy zajjal járó munkákat csak az engedélyezett és erre a célra meghatározott időpontokban végezzen. Tartson zajmentes szüneteket és a munka időtartamát csak a legszükségesebb mértékre korlátozza. Saját személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell viselni.

3.5.5 A láncfűrész használata

⚠️ FIGYELMEZTETÉS! Súlyos sérülések veszélye. Egy nem teljesen összeszerelt láncfűrész használata esetén súlyos személyi sérülések fordulhatnak elő.

A láncfűrészt csak akkor használja, ha az teljesen össze van szerelve.
■ Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sé- rült vagy elhasználódott alkatrészek. A biz- tonsági és védőberendezéseknek épeknek kell lenniük.

⚠️ FIGYELMEZTETÉS! Sérülésveszély a láncfűrész véletlen elindulása miatt. A véletlenül elinduló láncfűrész súlyos sérüléseket okozhat. Éppen ezért távolítsa el az akkut:

■ ellenőrzési, beállítási és tisztítási munkák esetén
■ a vágógarnitúrán végzett munkák esetén
■ a láncfűrész lerakása esetén
Szállítás
■ tárolás esetén
■ karbantartási és javítási munkák esetén
veszély esetén

■ Sohase dolgozzon egyedül.

■ Mindig tartson készenlétben elsősegélydo- bozt esetleges balesetek esetére.

- Kerülje olyan fémtárgyak érintését, amelyek a talajban találhatók, vagy azokkal elektromos vezető kapcsolatban vannak.

A személyes védőfelszerelés részei:

védősisak
hallásvédő (pl. fülvédő), különösen napi 2,5 órát meghaladó munkaidő esetén
védőszemüveg vagy a védősisak arcvé-dője
védőnadrág vágásvédő betéttel
erős munkakesztyű
munkavédelmi cipő jól tapadó talppal és acélkaplival

A láncfűrészt ne használja vállmagasság fölött, mert a biztonságos kezelés így nem lehetséges.
A munkaállás megváltoztatásakor a motort kapcsolja ki és a láncvédőt helyezze fel.
A használaton kívüli láncfűrészekre mindig helyezze fel a láncvédőt és távolítsa el az akkut.
A láncfűrészt csak kikapcsolt állapotban helyezze le.
A láncfűrészt ne használja fa emelésére vagy mozgatására.
A vezetőlemez hosszánál vastagabb fatörzseket csak szakember fűrészelhet.
Csak járó fűrészlanccal fogjon hozzá a vá- gáshoz, soha ne kapcsolja be a láncfűrészt ráillesztett fűrészlanccal.
- Ügyeljen arra, hogy ne kerüljön fűrészláncolaj a talajba.
Esőben, hóban vagy viharban ne végezzen fűrészelési munkákat.
A biztonsági és védőberendezéseket soha ne iktassa ki.

4 ÖSSZESZERELÉS

⚠️ FIGYELMEZTETÉS! Súlyos sérülések veszélye. Egy nem teljesen összeszerelt láncfűrész használata esetén súlyos személyi sérülések fordulhatnak elő.

A láncfűrészt csak akkor használja, ha az teljesen össze van szerelve.
■ Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sé- rült vagy elhasználódott alkatrészek. A biz- tonsági és védőberendezéseknek épeknek kell lenniük.

⚠ VIGYÁZAT! Vágási sérülések veszélye. A fűrészlánc éles szélei szerelés közben vágott sérüléseket okozhatnak.

Az összeszerelés megkezdése előtt vegye ki az akkumulátort.
A fűrészlánc és a vezetősín szerelése előtt viseljen munkavédelmi kesztyűt.

4.1 Vezetősín felszerelése (02, 03)

1. A lánc fékezőkengyelét (02/1) húzza (02/a) a kengyelfogantyúhoz a láncfék kioldásához.
2. A központi zárat (02/2) forgassa el az óra já-rásával ellentétes irányban, majd a borítással (02/3) együtt vegye le.
3. A vezetősínt (03/1) helyezze fel a vezető-csapra (03/2) és annyira húzza hátra, hogy a fűrészláncot fel lehessen szerelni.

4.2 Fürészlánc felszerelése (02, 03)

1. A fürész láncot helyezze a láncfogaskerékre (03/3) és a vezetősín (03/1) hornyába.
2. A fűrészláncot vezesse körbe a lánc vezetősínének csúcsa körül. A fűrészláncnak a vezetősín aljánál kissé be kell lógnia.
3. Helyezze fel a borítást (02/3), majd kissé húzza meg a központi zárat (02/2).

4.3 Fűrész lánc megfeszítése (04, 05)

iTUDNIVALÓ A fűrész lánc megfelelő feszítésű, ha:

■ a vezetősín alsó részére ráfekszik, és kézzel könnyedén elhúzható
■ a vezetősín közepén 3–4 mm-rel megemelkedik

1. Ellenőrizze a fűrészlánc illeszkedését, hogy helyesen fekszik-e a láncfogaskeréken és a vezetősínen.
2. A forgógyűrűt (04/1) forgassa a borításhoz (04/2) úgy, hogy a két háromszög egymással szemben legyen (04/a).
3. A központi zárat (05/1) az óra járásával egyező irányban forgassa el (05/a). Közben a központi zárat ne húzza ki egészen vagy ne forgassa visszafelé.
4. A forgógyűrűt (05/2) annyira forgassa el az óra járásával egyező irányban, hogy az előzőekben leírtak szerint megfelelően feszes legyen (05/b).
5. Forgassa el a központi zárat (05/1) az óra járásával egyező irányban addig, amíg nem rögzül.

5 ÜZEMBE HELYEZÉS

⚠️ VESZÉLY! Életveszély és súlyos sérülések veszélye. A biztonsági utasítások és a kezelési utasítások ismeretének hiánya a legsúlyosabb, akár halálos sérülésekhez vezethet.

A fürész lánc használata előtt olvassa el és tartsa be a jelen kezelési útmutatóban és más megemlített útmutatókban található ösz-szes biztonsági utasítást és kezelési útmutatót.

⚠️ FIGYELMEZTETÉS! Súlyos sérülések veszélye. Ha a láncfűrészen sérült alkatrészek találhatók, súlyos sérülések fordulhatnak elő.

■ Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sé-rült vagy elhasználódott alkatrészek. A biz- tonsági és védőberendezéseknek épeknek kell lenniük.

5.1 Az akku feltöltése (06, 07)

⚠ VIGYÁZAT! Tüzveszély töltés közben! A töltőkészülék felmelegedése miatt tüzveszély áll fenn, ha a töltőkészüléket gyúlékony felületre helyezik, és nem megfelelő a szellőztetés.

A töltőkészüléket mindig nem gyúlékony felületen, ill. nem gyúlékony környezetben használja.
■ Ha vannak: A szellőzöréseket hagyja szabadon.

i TUDNIVALÓ Az akkumulátort az első használat előtt teljesen töltse fel. Az akkumulátor bármilyen töltöttségi állapotban tölthető. A töltés megszakítása nem károsítja az akkumulátort.

TUDNIVALÓ Az akkumulátor feltöltés közben a töltési szint automatikus észlelése miatt a túltöltés ellen védett, és ezért egy ideig, azonban nem tartósan, a töltőkészülékkel összekötve maradhat.

i TUDNIVALÓ Vegye figyelembe az akkura és a töltőkészülékre vonatkozó külön üzemeltetési útmutatókat.

1. Kösse össze az akkumulátort (06/1) és a töltőkészüléket (06/2, 06/a), valamint a töltőkészüléket a hálózati áramforrással (06/3, 06/b). A töltés elkezdődik. A töltőkészüléken a LED zölden világít, az akkun megjelenik a töltési állapot.

2. Figyeljen az akkumulátoron lévő töltésiszint-kijelzőre (07). A töltési folyamat kb. 2,5 óráig tart a teljes feltöltésig. A töltési folyamat automatikusan befejeződik, ha az akkumulátor teljesen feltöltődött.

3. Válassza le az akkumulátort a töltőkészülékről (06/a), a töltőkészüléket pedig a hálózati áramforrásról (06/b).

5.2 Fürészláncolaj betöltése (08)

FIGYELEM! A láncfűrész károsodásának veszélye. A láncfűrész súlyosan károsodik, ha nincs vagy túl kevés olaj található a tartályban, vagy ha beszáradt/ragacsos. A beszáradt/ragacsos fűrészzláncolaj károsíthatja az olajvezető alkatrészeket és az olajszivattyút. Károsodás előfordulhat fáradt olaj használata esetén is. Fáradt olaj használata környezeti károkat okozhat!

Az üzembe helyezéshez töltsön be fűrészlancolajat a tartályba.
■ Ne használjon fáradt olajat!
Legkésőbb minden akkumulátorcsere esetén töltse fel újra a tartályt fűrészlancolajjal.

A fűrészláncot és a vezetősínt egy automatikus olajozórendszer működés közben folyamatosan olajozza. A fűrészláncolaj véd a korróziótól és az idő előtti kopástól. A fűrészlánc megfelelő kenéséhez mindig elegendő fűrészláncolajnak kell lennie a tartályban.

A fürészzlanc és a vezetősín kenéséhez kizárólag környezetkímélő, biológiailag lebomló minőségi fürészlancolajat használjon, amelyet engedélyezett és megjelölt tartályokban kell szállítani és tárolni.

Minden munkakezdés előtt és minden akkumulátorcsere alkalmával ellenőrizze az olajszintet, és ha szükséges, töltsön be fűrészláncolajat:

1. Ellenőrizze az olajszintet a tartály figyelőablakában (08/1). Az olajnak mindig láthatónak kell lennie. A minimális és maximális olajszintnél kevesebb vagy több nem lehet a tartályban.
2. Ha szükséges, a betöltőcsonkon (08/2) ke-resztül öntsön be fűrészláncolajat.

5.3 A láncfék működési tesztje

A láncfűrészhez kézi láncfék tartozik, amely pl. visszarúgás (kickback) esetén a láncfékező kengyelen keresztül lép működésbe.

A láncfék működésekor a fűrészlánc és a motor hirtelen leáll.

⚠ VESZÉLY! Életveszély gondatlan kezelés miatt! A láncfűrész elővigyázatlan és előre nem látott mozgásai miatt a legsúlyosabb, akár halálos sérülések fordulhatnak elő.

A láncfürésszel biztonságtudatosan és nagy odafigyeléssel dolgozzon.
A láncfék kioldásakor ne nyomjon meg kapcsolót.

⚠️ FIGYELMEZTETÉS! Életveszély és a legsúlyosabb sérülések veszélye hibás láncfék miatt. Ha a láncfék nem működik, akkor pl. viszszarúgás (kickback) közben a mozgó fűrészlánc a kezelő legsúlyosabb, akár halálos sérüléseit is okozhatja.

■ Minden munkakezdés előtt ellenőrizze a láncféket.
■ Ne kapcsolja be a láncfűrészt, ha a láncfék hibás. Ilyen esetben egy ügyfélszolgálati műhelyben ellenőriztesse a láncfűrészt.

5.3.1 A láncfék tesztelése a motor kikapcsolt állapotában (09)

1. Húzza ki az akkumulátort (lásd Fejezet 6.3 "Akku behelyezése/kihúzása (14)", oldal 262).
2. A láncfék kioldásához a láncfékkengyelt (09/1) húzza (09/a) a kengyelfogantyú (09/2) irányába. A fűrészlánc kézzel áthúzható.
3. A láncfék bekapcsolásához a láncfékkengyelt (09/1) nyomja előre (09/b). A fűrészláncnak nem szabad áthúzhatónak lennie.

5.3.2 A láncfék tesztelése a motor bekapcsolt állapotában (09)

i TUDNIVALÓ A láncfűrész minden bekapcsolása előtt a láncféket lazítsa meg.

1. A láncfűrészt biztosan és erősen tartsa a kengyelfogantyúnál és a hátsó fogantyúnál.
2. A láncfékkengyelt (09/1) húzza (09/a) a kengyelfogantyú (09/2) irányába és ezzel működtesse a láncféket.
3. Kapcsolja be a motort.
4. A láncfékkengyelt (09/1) nyomja (09/b) előre. A fűrészláncnak és a motornak azonnal le kell állnia.

6 KEZELÉS

⚠️ VESZÉLY! Életveszély és súlyos sérülések veszélye. A biztonsági utasítások és a kezelési utasítások ismeretének hiánya a legsúlyosabb, akár halálos sérülésekhez vezethet.

A fürész lánc használata előtt olvassa el és tartsa be a jelen kezelési útmutatóban és más megemlített útmutatókban található ösz-szes biztonsági utasítást és kezelési útmutatót.
A működési időre vonatkozó országspecifikus rendelkezéseket vegye figyelembe.
A hátsó fogantyút jobb kézzel, az elülső fogantyút bal kézzel erősen markolja és fogja.
A fogantyúkat ne engedje el, amíg a motor jár.
A fűrészláncot ne használja a következő esetekben:
fáradtság
rosszullét
■ alkohol, gyógyszer vagy kábítószer hatása

6.1 Fűrészláncolaj ellenőrzése

Eljárás lásd Fejezet 5.2 "Fűrészláncolaj betöltése (08)", oldal 261.

FIGYELEM! A láncfűrész károsodásának veszélye. A láncfűrész súlyosan károsodik, ha nincs vagy túl kevés olaj található a tartályban, vagy ha beszáradt/ragacsos. A beszáradt/ragacsos fűrészzláncolaj károsíthatja az olajvezető alkatrészeket és az olajszivattyút. Károsodás előfordulhat fáradt olaj használata esetén is. Fáradt olaj használata környezeti károkat okozhat!

■ Minden munkakezdés előtt ellenőrizze, hogy elegendő fűrészláncolaj van-e a tartályban.
■ Ha kevés a fűrészláncolaj, töltse fel.
■ Ne használjon fáradt olajat!

6.2 Akku-övrendszer elhelyezése (10) – (13)

Az akku-övrendszert a (10)–(13) ábrák szerint vegye fel.

6.3 Akku behelyezése/kihúzása (14)

Akku behelyezése

1. Az akkut (14/1) kattanásig tolja be (14/a) az akku-övrendszerbe (14/2).

Az akku kihúzása

1. Az akkumulátoron (14/1) lévő kioldógombot (14/3) nyomja meg és tartsa lenyomva.

2. Húzza ki (14/b) az akkut (14/1).

6.4 Áramellátás létesítése (15, 16)

Összekötőkábel felszerelése

1. Az összekötőkábel (15/1) első dugaszát az akku-övrendszer dugaszának (15/2) vezetőcsapjánál és vezetőhornyánál igazítsa be, dugja össze és kissé fordítsa el az óra járá-sával egyező irányban, amíg a reteszelő- és a kioldókapcsoló (15/3) hallhatóan be nem kattan.
2. Az összekötőkábel (16/1) második dugaszát a csatlakozópersely (16/2) dugaszának vezetőcsapjánál és vezetőhornyánál igazítsa be, dugja be (16/a) a készülék csatlakozóperse- lyébe és kissé fordítsa el az óra járásával egyező irányban, amíg a reteszelő- és a kioldókapcsoló (16/3) hallhatóan be nem kattan.

Összekötőkábel leszerelése

1. A reteszelő- és kioldókapcsolót (15/3) húzza hátrafelé (15/b), a dugaszt fordítsa el kissé balra, majd húzza ki (15/c).
2. A reteszelő- és kioldókapcsolót (16/3) húzza hátrafelé, a dugaszt fordítsa el kissé balra, majd húzza ki (16/b) a készülék (16/2) csatlakozóperselyéből.

6.5 A motor be- és kikapcsolása (17)

VIGYÁZAT! Halláskárosodás veszélye! A láncfűrész használata erős zajjal jár, ami halláskárosodást okozhat.

A láncfűrésszel végzett munka közben viseljen fülvédőt.

H TUDNIVALÓ A láncfűrész minden bekapcsolása előtt a láncféket lazítsa meg.

A motor bekapcsolása:

1. Oldja ki a láncféket.
2. A leállító gombot (17/1) hüvelykujjal nyomja meg és tartsa lenyomva.
3. Nyomja meg és tartsa lenyomva a gázkart (17/2).
4. A leállító gombot (17/1) engedje el. A láncfűrész elindulása után a leállító gombot nem kell nyomva tartani. A leállító gomb feladata, hogy megakadályozza a láncfűrész véletlen indítását.

A motor kikapcsolása:

6.6 Láncfék ellenőrzése

Eljárás A láncfék működési tesztje.

⚠️ FIGYELMEZTETÉS! Életveszély és a legsúlyosabb sérülések veszélye hibás láncfék miatt. Ha a láncfék nem működik, akkor pl. viszszarúgás (kickback) közben a mozgó fűrészlánc a kezelő legsúlyosabb, akár halálos sérüléseit is okozhatja.

■ Minden munkakezdés előtt ellenőrizze a láncféket.
■ Ne kapcsolja be a láncfűrészt, ha a láncfék hibás. Ilyen esetben egy ügyfélszolgálati műhelyben ellenőriztesse a láncfűrészt.

6.7 A fűrész lánc sebességének növelése/ csökkentése [Eco-Mode/Power-Mode funkció] (18)

Az Eco-Mode/Power-Mode funkcióval tetszőlegesen növelheti vagy csökkentheti a fűrészlánc sebességét. Nagyobb sebesség esetén (Power-Mode) csökken az akkumulátor üzemideje.

1. Nyomja meg a gombot (18/1). A LED (18/2) világít, ha a Power-Mode be van kapcsolva.
2. Nyomja meg újra a gombot (18/1) a Power-Mode kikapcsolásához.

Ha a készüléket kikapcsolták, majd ismét bekapcsolták, akkor az utoljára kiválasztott beállítással indul el.

6.8 Az akku töltöttségének ellenőrzése, „Motion Detection” (07)

Az akkumulátor felett található egy töltöttségi szintet mutató kijelző. Ez néhány másodpercre automatikusan aktiválódik, ha az akkumulátort kissé megrázza.

1. Rázza meg az akkumulátort. A töltöttségiszint-jelző LED-jei attól függően világítanak, hogy milyen az akku töltöttségi állapota.
2. Olvassa le a töltöttségi állapotot:

Az akkumulátor töltöttségjelzői

LED-ek Kijelzések

Piros (07/1)

Világít: Az akku teljesen fel- töltött.
1x villog: elhárítható hiba, pl. túl magas vagy túl alacsony hőmérséklet.
2x villog: hardverhiba, pl. az akkumulátor hibás.

Zöld (07/2) Világít: Az akkumulátor töltöttsége >0 %-os.

LED-ek Kijelzések

Zöld (07/3) Világít: Az akkumulátor töltöttsége >25 %-os.

Zöld (07/4) Világít: Az akkumulátor töltöttsége >50 %-os.

Zöld (07/5) Világít: Az akkumulátor töltöttsége >75 %-os.

Feltöltés közben az aktuális feltöltöttségi szintnek megfelelő zöld LED világít. A zöld LED-ek alacsony töltöttség esetén folyamatosan világítanak.

Az akkumulátor üzemideje

Ha a teljes feltöltés ellenére is lényegesen csökken az akkumulátor üzemideje, akkor az akkumulátor elhasználódott, és ki kell cserélni egy új, eredeti akkumulátorra.

7 MUNKAMAGATARTÁS ÉS MUNKATECHNIKA

TUDNIVALÓ A mezőgazdasági szakmai biztosítóegyesületek rendszeresen szerveznek tanfolyamokat a láncfürészek kezeléséről és a fa-vágásról.
⚠ VESZÉLY! Életveszély elégtelen szaktudás következtében! Az elégtelen szaktudás súlyos, akár halálos sérülésekhez is vezethet!

Favágást és gallyazást csak képzett és tapasztalt személyek végezhetnek.
⚠ VESZÉLY! Életveszély hasadt fa következtében! A lánc által magával vitt faforgácsok súlyos, akár halálos sérüléseket okozhatnak!
A laza faszilánkokat és forgácsokat távolítsa el a fűrészelendő résztől.

7.1 Fák döntése (19, 20)

Fadöntés előtt és közben tartsa be a következő pontokat:

Fadöntés során ügyeljen arra, hogy más személyek ne legyenek veszélyben, a fadöntés elektromos vezetékeket ne érintsen és ne következzenek be anyagi károk. Ha egy fa hozzáérhet egy elektromos vezetékhez, akkor erről a szolgáltatót tájékoztatni kell.
Ügyeljen mások tulajdonára, az állatokra vagy más tárgyakra. Ezek nem lehetnek a veszélyzónában. A káreseményt azonnal jelentse a tulajdonosnak.

A legközelebbi munkahelytöl vagy tárgytól való biztonsági távolság legalább 2½ fahosz-sznyira legyen.
- Ítélje meg a fa dőlési irányát. A fa dőlési irányát a következők befolyásol- ják:

■ a fa természetes hajlása
■ a legnagyobb ágak helyzete
a fa magassága
egyoldalú ágképződés
sík vagy lejtős fekvés
■ aszimmetrikus növés, fakárok
szélirány és szélsebesség
hóteher

■ lejtős terepen mindig a kivágandó fa fölött dolgozzon.
Ellenőrizze, hogy az előzőleg meghatározott hátrálási útvonalon nincsenek-e akadályok. A hátrálási útvonalnak az esés irányától kb. 45°-ban ferdén visszafelé kell vezetnie (19).
A törzsnek mentesnek kell lennie a bozóttól, ágaktól és idegen testektől (pl. szennyeződés, kövek, laza fakéreg, szögek, kapcsok, drót stb.).

Egy fa kivágásához két bevágást és egy kidöntő vágást kell végezni.

1. Kidöntő és hossztoló vágásoknál a karmos ütközöt biztonságosan vigye a levágandó fához.
2. A bevágást (20/C) először vízszintesen, majd felülről legalább 45°-os szögben fürészelje be. Ezzel elkerülhető a láncfűrész beszorulása a második bevágás végzésekor. A bevágást lehetőleg a talaj közelben és a kívánt döntési irányban (20/E) kell elvégezni. A bevágás mélységének a rönk átmérője kb. 1/4-ének kell lennie.
3. A kidöntő vágatot (20/D) a bevágással szemben pontosan vízszintesen kell befűrészelni. A kidöntő vágatot a vízszintes bevágás fölött 3-5 cm-rel kell bevágni.
4. A kidöntő vágatot (20/D) olyan mélyen fűrészelje be, hogy a törzsátmérő legalább 1/10-ének megfelelő törőél (20/F) maradjon a bevágás (20/C) és a kidöntő vágat (20/D) között. A törőél megakadályozza, hogy a fa elforduljon és a nem megfelelő irányba döljön. A kidöntő vágatnak (20/D) a törőélhez (20/F) való közelítésénél a fa dölésének meg kell

kezdődnie. A törőélt ne vágja át! A fa a fűrészelés közben dől:

Ha a fa esetleg rossz irányba dől, vagy visszahajlik, és beszorítja a láncfűrészt, akkor a kidöntő vágatot abba kell hagyni. A vágat megnyitásához és a fának a kívánt döntési vonalba való áthelyezéséhez fa, műanyag vagy alumínium ékeket kell behajtani.
A láncfűrészt azonnal húzza ki a vágatból, kapcsolja le és tegye le.
■ Menjen a hátrálási területre.
- Ügyeljen a lezuhanó gallyakra és ágakra.

1. Ha a fa állva marad, akkor ékeknek a döntési vágatba való behajtásával ellenőrzötten kell ledönteni.

Tudnivaló: Csak fa, műanyag vagy alumínium ékek alkalmazhatók.

1. A fürészelési munka befejezése után azonnal vegye le a hallásvédőt és ügyeljen a jelekre vagy a figyelmeztető hívásokra.

Bedugó, hossz- és szívvágatokat csak tapasztalt és képzett személyek végezzenek (20).

! VESZÉLY! Életveszély ledölő fa követ-

keztében! Ha egy fa dölésekor hátrálásra nincs mód, akkor súlyos, akár halálos sérülések következhetnek be!

Csak akkor fogjon a fa döntéséhez, ha a zuhanó fától való akadálymentes hátrálás biztosított.

⚠ VESZÉLY! Életveszély ellenőrizetlenül dőlő fa következtében! Az ellenőrizetlenül ledőlő fák súlyos, akár halálos sérüléseket okozhatnak!

A fa ellenőrizett döntésének biztosítása érdekében a bevágás és a kidöntő vágat között hagyjon meg a törzsátmérő kb. 1/10-ét kitevő törőélt.
■ Szél esetén ne végezzen fadöntést.

7.2 Gallyazás (21)

Gallyazás alatt a kidöntött fa ágainak levágását értjük. Munka közben ügyeljen a következőkre:

A láncfűrészt munka közben a karmos ütközővel fatörzsön támassza meg.
A nagyobb, lefelé irányuló, a fát támasztó ágakat egyelőre hagyja állni.
A kisebb ágakat egy vágással válassza le.
Az ágakat szisztematikusan és fatörzs alja felöl fűrészelje le (21/a). Először azokat az

ágakat vágja le, amelyek akadályt jelentenek. Ezután vágja le a feszültségeket okozó ágakat. Végül vágja le az alapnál lévő fő ágat.

A szabadon lógó ágakat felülról (21/b) vágja le, és sohasem alulról.
A feszültség alatt álló ágakra ügyeljen, ezeket alulról felfelé fürészelje keresztül (21/c), hogy elkerülje a láncfürész beszorulását.

7.3 A fa hossztolása (22–25)

Hossztolás alatt a ledöntött fa törzsének több részre történő darabolását értjük. Munka közben ügyeljen a következőkre:

Ügyeljen arra, hogy biztonságosan álljon és arra, hogy testsúlya mindkét lábát egyenletesen terhelje. Ha lehet, a fatörzset ágakkal, gerendákkal vagy ékekkel alá kell támasztani.
Lejtős területen mindig a fatörzs fölött dolgozzon, mivel a fatörzs legurulhat (22).
A láncfűrészt úgy vezesse, hogy egy testrésze se legyen a fűrész lánc meghosszabbított lengőterületén.
A karmos ütközöt közvetlenül a vágott él mellé helyezze, és a láncfűrészt e pont körül forgassa. A vágás végén ne fejtsen ki erőt.
Hogy az átvágás pillanatában a láncfűrész feletti teljes kontroll megmaradjon, a vágás végénél a leszorító nyomást csökkenteni kell úgy, hogy közben a láncfűrész kézi fogantyúinak erős fogása megmaradjon.
- Ügyeljen arra, hogy a fűrészlánc ne érjen a földre.
A vágás befejezése után várja meg, amíg a fűrészlánc leáll, mielőtt a láncfűrészt eltávolít- ja.
A láncfűrész motorját mindig kapcsolja ki, mielőtt a következő fához megy.

A fatörzs teljes hossza egyenletesen fekszik fel:

A fatörzset felülröl fűrészelje át (23/a), és ne fűrészeljen a talajba.

A fatörzs az egyik végén fekszik fel:

A láncfűrész beszorulásának és a fa forgácsolódásának megakadályozására először a törzs átmérőjének 1/3-át alulról fűrészelje (24/a), majd a maradékot felülről az alsó vágás magasságában fűrészelje át (24/b).

A fatörzs mindkét végén felfekszik:

A láncfűrész beszorulásának és a fa forgácsolódásának megakadályozására először a törzs átmérőjének 1/3-át alulról fűrészelje (25/a), majd a maradékot alulról a felső vágás magasságában fűrészelje át (25/b).

⚠ VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A készülék visszarúgása (kickback) miatt a kezelő életveszélyes sérüléseket szenvedhet.

Feltétlenül tartsa be a visszarúgás elkerülésére vonatkozó intézkedéseket!

7.4 Fűrészáru választékolása (hossztolás)

Ehhez a munkához a következő pontokat kell figyelembe venni:

A vágást biztosan támassza meg (fürészbak, ékek, gerendák).
- Ügyeljen arra, hogy biztosan álljon, valamint testsúlya egyenletes elosztására.
A rönköket biztosítsa elfordulás ellen.
Csak működő fűrészláncot érintsen a vágás helyéhez. Felhelyezett fűrészlanccal soha ne kapcsolja be a láncfűrészt.
A fát ne tartsa lábbal vagy más személy által.

8 KARBANTARTÁS ÉS ÁPOLÁS

⚠️ FIGYELMEZTETÉS! Vágási sérülések veszélye. Vágási sérülések veszélye az éles szélű és még mozgó készülék-alkatrészek közé, valamint a vágószerszámokba nyúlás esetén.

• Karbantartási, gondozási és tisztítási munkák előtt mindig kapcsolja ki a készüléket. Távolítsa el az akkumulátort.
• Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt.

A láncfűrész minden ide vonatkozó biztonsági szabványnak megfelel. Javítási munkákat csak szakemberek végezhetnek kizárólag eredeti pó-talkatrészek felhasználásával.

A láncfűrészt minden használat után kopás szempontjából vizsgálja meg, és szükség esetén a sérült alkatrészeket cserélje ki.
A készüléket ne tegye ki nedvességnek vagy nyirkosságnak. A műanyag részeket egy kendővel tisztítsa meg tisztítószer vagy oldószer használata nélkül.
Tisztítsa meg a hűtőlevegő-nyílásokat, ha el-tömödtek.
A láncfűrészt ne fröcskölje le vízzel, és ne használjon magas nyomású tisztítóeszközt.
Csak a gyártó által előírt pótalkatrészeket használja.

8.1 A láncfeszesség ellenőrzése

A láncfeszességet gyakran ellenőrizze, mivel a fűrészláncok megnyúlnak.

Üzemi hőmérsékleten a fűrészlánc megnyúlik és belóg.

H TUDNIVALÓ A fűrészlánc megfelelő feszítésű, ha:

■ a vezetősín alsó részére ráfekszik, és kézzel könnyedén elhúzható
■ a vezetősín közepén 3–4 mm-rel megemelkedik

⚠ VIGYÁZAT! Sérülésveszély a fűrészlánc leugrása következtében! Egy nem eléggé feszes fűrészlánc működés közben leugorhat és sérüléseket okozhat.

Gyakran ellenőrizze a láncfeszességet. A láncfeszesség nem elegendő ha a láncszemek kilépnek a vezetősín alsó részén lévő horonyból.
A fűrészláncot szakszerűen húzza meg.ha a láncfeszesség nem elegendő.

8.2 A fűrész lánc élezése (26)

⚠ VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A láncfűrész visszarúgása (kickback) miatt a kezelő életveszélyes sérüléseket szenvedhet.

A fürész lánc élezését szakszerűen végezze!

iTUDNIVALÓ A ürészláncok tapasztalatlan használója számára ajánlatos, hogy a fűrészlánc élezésével megfelelő vevőszolgálati szakembert bízzon meg.

Biztonsági és hatékonysági okokból mindig a fű-részlánc legyen mindig eléggé élesek.

Élezni kell, ha

■ porszerű forgácsot tapasztalunk.
■ nagyobb erő szükséges a vágáshoz.
■ a vágás nem egyenes.
■ fokozódik a rezgés.

Ha vevőszolgálattal csináltatja az élezést, megfelelő szerszámokkal végzik, így minimális az anyagkopás és az összes fog egyenletes élezését biztosítják.

A fűrészlánc saját kezű élezése kerek reszelővel végezhető, amelynek átmérője megfelelő az adott láncfajtához (lásd Fejezet 8.6 "Lánc kar-bantartási táblázat", oldal 267). Ügyesség és tapasztalat szükséges ahhoz, hogy a fogak ne sérüljenek meg.

A fürész lánc élezéséhez:

1. A láncfűrészt kapcsolja ki és vegye ki az ak- kumulátort.
2. Oldja ki a láncféket.
3. A vezetősínt felszerelt fűrészlanccal szorosan fogja be egy satuba, közben ügyeljen arra, hogy a fűrészlanc szabadon mozgatható maradjon.

4. Feszítse meg a fűrészláncot, ha meglazul.

5. A reszelőt szerelje a megfelelő vezetőbe, majd vezesse a fog kihagyásába, közben tartsa meg a fogprofilnak megfelelő egyenletes dölésszöget.

6. Csak néhányszor reszeljen előre, majd a munkalépést végezze el ugyanebben az irányban az összes fognál (jobbra vagy balra).

7. A vezetősín pozícióját fordítsa meg a satu-ban és ismételje meg a műveletet az összes többi fognál is.

8. Ellenőrizze, hogy a szélső fog ne nyúljon túl az ellenőrző szerszámon és az esetleges kiállást lapos reszelővel reszelje a profil lekerekítésével.

9. Élezés után távolítsa el a keletkezett forgácsot és port, majd olajfürdővel végezze el a fűrészlánc kenését.

Ki kell cserélni a láncot, ha

■ a fogak hossza kisebb, mint 5 mm;
■ Ha vannak: a fogakon lévő jelölést a vágótagok nem érik el;
■ a szemek játéka a láncszegecsen túl nagy.

8.3 A lánckerék belsejének tisztítása

A láncfűrészt minden használat után alaposan tisztítsa meg.

1. Vegye ki az akkumulátort, majd a láncfűrészt tegye stabil helyre.
2. A láncfogaskerék borítását csavarozza le.
3. A belső teret alkalmas ecsettel tisztítsa.
4. A fűrészláncot vegye le, és vegye le a vezetősínt is.
5. A sínhornyot és az olajbelépő furatot tisztítsa meg.

8.4 Gyorsbefogó átszerelése (27)

1. A vezetősín (27/1) levétele: A csavart (27/2) csavarja ki, majd az adapterlemezt a feszítő-horoggal (27/3) lazítsa ki a vezetősínböl.

2. A vezetősínt forgassa el a hossztengely kö- rül.

3. Az adapterlemezt a feszítőhoroggal tegye fel ismét a vezetősínre, majd rögzítse újra a csillagfejű csavarokkal.

4. Szerelje vissza a vezetősínt (lásd Fejezet 4.1 "Vezetősín felszerelése (02, 03)", oldal 260).

8.5 Vezetősín ellenőrzése, megfordítása és kenése (28, 29)

A vezetősín ellenőrzése

A vezetősínt rendszeresen ellenőrizze, hogy nem sérült-e. Adott esetben a kinyúló sorját (28/1) távolítsa el, azaz 45°-os szögre (28/2) reszelje le.

A vezetősín megfordítása

Az egyoldalú elhasználódás elkerülésére a vezetősínt minden láncélezés és lánccsere után fordítsa meg.

1. Szerelje át a vezetősínen a gyorsbefogót (lásd Fejezet 8.4 "Gyorsbefogó átszerelése (27)", oldal 266).

2. Fordítsa meg a vezetősínt.

A vezetősín kenése

1. A sínhornyot (28/3) és az olajbelépő furatot (28/4) gondosan tisztítsa meg.
2. A kenési furatot (29/1) mindkét oldalról gondosan tisztítsa meg.
3. Zsírzópréssel (29/2) egymás után mindkét oldalon annyit zsírt préseljen be, hogy a zsír a csillagkerék csúcsain egyenletesen türemkedjen ki. A csillagkereket ennek során min-dig forgassa meg.

8.6 Lánc karbantartási táblázat

⚠️ FIGYELMEZTETÉS! Súlyos sérülések veszélye. Ha a láncfűrészen nem jóváhagyott fűrészzlánc vagy vezetősín található, akkor súlyos sérülések következhetnek be.

Csak engedélyezett fűrészláncokat és vezetősíneket használjon.

Fürészlanlc (vezetősín)	Reszelő átmérője	Fejszög Alulsó szög Fej dölésszöge(55°)			Mélység
		A szerszám forgásszöge	A szerszám dölésszöge	Oldalszög
90PX040X(104MLEA041)	4,5 mm 30° 0° 75° 0,025"
91P045X(120SDEA041)	5/32" 30° 0° 85° 0,025"
91PX052X(140SDEA041)	5/32" 30° 0° 85° 0,025"
Mélység Reszelő

9 HIBAELHÁRÍTÁS

⚠ VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

• Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!
  A gépet kapcsolja ki és vegye ki az akkumulátort!

TUDNIVALÓ Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani ve- vőszolgálatunkhoz.

Zavar Ok Elhárítás
A motor nem jár. Nincs akkumulátorfeszült-ség.		Az áramellátást ellenőriztesse villa-mossági szakemberrel.
	A túlterhelésvédő lekap-csolt.	Várjon, amíg a túlterhelésvédő hely-reállítja az áramellátást.
	A láncfék bekapcsolt. Oldja ki a láncféket.
A vezetősín és a fűrészlánc működés közben forró. Füst-képződés.	A fűrészlánc túlzottan fe-szes.	Lazítsa meg a láncfeszítőt.
	Az olajtartály üres. Töltse fel fűrészláncolajjal.Ellenőrizze, hogy nem sérült-e az olajtartály.
	Az olajbemeneti nyílás és/vagy a vezetősín vájata szennyezett.	Tisztítsa meg az olajbemeneti nyí-lást és/vagy a vezetősín vájatát.
A motor jár, de a fűrészlánc nem mozdul.	A fűrészlánc túlzottan fe-szes.	Lazítsa meg a láncfeszítőt.
	Meghibásodás Keresse fel a gyártó szervizállomá-sát.
Fűrészforgács helyett csak fű-részpor kerül ki. A láncfűrészt neki kell nyomni a fának.	A fűrészlánc tompa. Élesítse meg a fűrészláncot vagy keresse fel a gyártó szervizállomá-sát.
A készülék szokatlanul rezeg.	Meghibásodás Keresse fel a gyártó szervizállomá-sát.

10 SZÁLLÍTÁS

⚠️ FIGYELMEZTETÉS! Életveszély és súlyos sérülések veszélye. Egy működő fűrész-lánc szállítás közben súlyos, akár halálos sérüléseket is okozhat.

A láncfűrészt sohase hordja és szállítsa járó fűrészlanccal.
■ Szállítás tegye meg az előző intézkedéseket.

Szállítás előtt tegye meg a következő intézkedéseket:

1. A láncfűrészt kapcsolja ki és vegye ki az ak- kumulátort.

2. Tegye fel a láncvédőt.

3. A láncfűrészt csak a kengyelfogantyúnál tartsa. Ekkor a vezetősínnek és a fűrészláncnak hátrafelé kell mutatnia.
4. Járművekben: Biztosítsa a láncfűrészt felborulás, károsodás és a láncolaj kiömlése ellen.

TUDNIVALÓ Az akkumulátor névleges fogyasztása több mint 100 Wh! Ezért tartsa be a következő szállítási utasításokat!

A készülékben használt Li-ion akkumulátorra a veszélyes árukra vonatkozó törvény érvényes, azonban egyszerűbb feltételek mellett szállítható:

Magánfelhasználó az akkumulátort további intézkedések nélkül az utcán szállíthatja, amennyiben az szakszerűen becsomagolt állapotban van és a szállítás személyes célokat szolgál.
Közületi felhasználó, aki a szállítást fő tevékenységi köréhez kapcsolódva végzi (pl. alkalmazási helyre/helyröl bemutatókra/bemutatókról történő szállítás esetén), akkor ez a könnyítés igénybe vehető.

Az előbb említett két esetben megfelelő előzetes intézkedéseket kell tenni annak megelőzésére, hogy a beltartalom a szabadba kerüljön. Egyéb esetekben a veszélyes árukra vonatkozó törvény betartása kötelező! Ennek elmulasztása esetén a feladót és adott esetben a szállítót büntetőjogi felelősség terheli.

További tudnivalók a szállításhoz és a kiküldéshez

A lítium-ion akkumulátorokat csak sértetlen állapotban szállítsa vagy továbbítsa!
Az akkumulátor szállításához kizárólag az eredeti kartoncsomagolást vagy egy veszélyes termékhez alkalmas kartoncsomagolást használjon (100 Wh-nál kisebb teljesítményű akkumulátorok esetén ez szükségtelen).
A szabad akkumulátorérintkezőket a rövidzárlat megelőzéséhez ragassza le.
Az akkumulátort a csomagoláson belül elcsúszás ellen biztosítani kell az akkumulátor sérüléseinek elkerülésére.
Gondoskodjon a küldemény helyes megjelöléséről és dokumentációjáról szállítás, ill. ki- küldés közben (pl. csomagküldő szolgálat vagy szállítmányozás igénybe vétele esetén).
Előzőleg tájékozódjon, hogy a kiválasztott szolgáltatóval lehetséges-e a szállítás, és küldjön értesítést.

A kiküldés előkészítéséhez javasoljuk egy veszelyes áruk terén szakértőnek számító személy bevonását. Tartsa be az esetleges további nemzeti előírásokat is.

11 A GÉP TÁROLÁSA

■ Minden használat után vegye ki az akkumulátort a készülékből.
Alaposan tisztítsa meg a készüléket, és – amennyiben szükséges – helyezzen fel minden védőburkolatot.

A készüléket száraz, zárható, gyermekek által nem elérhető helyen tárolja.

30 napnál hosszabb üzemszünetek esetén a következő munkákat végezze el:

A fürészlancolaj tartályát ürítse ki.
A fűrészláncot és a vezetősínt vegye le, tisz-títsa meg és rozsdavédő olajjal permetezze be.

FIGYELEM! A készülék sérülésének veszélye. A beszáradt/ragacsos fűrészláncolaj hoszszabb tárolás esetén károsíthatja az olajvezető alkatrészeket és az olajszivattyút.

■ Hosszabb tárolás elött távolítsa el a fűrész- láncolajat a láncfűrészből.

12 ÁRTALMATLANÍTÁS

Tudnivalók az elektromos és elektronikus készülékekre vonatkozó törvényről (ElektroG)

A használt elektromos és elektronikus készülékek nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűjtése, ill. ártalmatlanításuk szükséges!

A régi elemeket vagy akkumulátorokat, amelyek nincsenek a régi készülékbe rögzítve, leadás előtt el kell távolítani! Ezek ártalmatlanítását az akkumulátorokra vonatkozó törvény szabályozza.
Az elektromos és elektronikus készülékek tulajdonosai, ill. használói kötelesek a készülékeket használatuk befejeztével visszaszolgáltatni.
A végfelhasználó kizárólagos felelőssége, hogy törölje az ártalmatlanítandó régi készüléken lévő személyes jellegű adatait!

Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elektromos és elektronikus készülékeket nem szabad a háztartási hulladékkal ártalmatlanítani.

Az elektromos és elektronikus készülékek a következő helyeken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtőpontok (pl. kommunális hulladékudvarok)
Elektromos készülékeket forgalmazó üzletek (helyhez kötött és online), valamint kereskedők kötelesek ezeket átvenni, ill. ezt. Önként felajánlani.

Ezek az állítások csak azokra a készülékekre érvényesek, amelyeket az Európai Unió országai-ban telepítettek és vásároltak, és amelyek a 2012/19/EU sz. európai irányely hatálya alá tar-

toznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben a használt elektromos és elektronikus készülékek ártalmatlanítására vonatkozóan.

Tudnivalók az akkumulátorokra vonatkozó törvénnyel kapcsolatban (BattG)

A használt elemek és akkumulátorok nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűjtése, ill. ártalmatlanítása szükséges!

Az elektromos készülékekből származó elemek vagy akkumulátorok biztonságos kivételéhez és a típusra, ill. a kémia rendszerre vonatkozó információk a kezelési és szerelési útmutatóban található további adatok között találhatók.
Az elemek és akkumulátorok tulajdonosai, ill. használói kötelesek a készülékeket használatuk befejeztével visszaszolgáltatni. A viszszaadás a háztartásban előforduló mennyiségek átvételére vonatkozik.

A használt elemek káros anyagokat vagy nehézfémeket tartalmazhatnak, amelyek károsíthat-ják a környezetet és az egészséget. A használt elemek értékesítése és a bennük megtalálható erőforrások hasznosítása hozzájárul mind a környezet, mind az egészség védelméhez.

Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elemeket és akkumulátorokat

nem szabad a háztartási hulladékkal ártalmatlanítani.

Ha ezenkívül a hulladéktároló edény alatt Hg, Cd vagy Pb jelzés látható, akkor a következő helyzet áll fenn:

■ Hg: Az elem több mint 0,0005 % higanyt tartalmaz
Cd: Az elem több mint 0,002 % kadmiumot tartalmaz
■ Pb: Az elem több mint 0,004 % ólmot tartalmaz

Az elemek és akkumulátorok a következő helyeken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtőpontok (pl. kommunális hulladékudvarok)
■ Elemeket és akkukat árusító helyeken
A készülékekhez használt régi elemek gyűjtését végző közös visszavételi rendszerek bármelyik átvételi pontján
A gyártó visszavételi helyén (ha a közös viszszavételi rendszer nem áll rendelkezésre)

Ezek az állítások csak azokra az elemekre és ak- kumulátorokra érvényesek, amelyeket az Európai Unió országaiban telepítettek és vásároltak, és amelyek a 2006/66/EK sz. európai irányelv hatá- lya alá tartoznak. Az Európai Unión kívüli orszá- gokban ezektől eltérő rendelkezések lehetnek ér- vényben az elemek és akkumulátorok ártalmatlanítására vonatkozóan.

13 MÜSZAKI ADATOK

Láncfűrészek CS 4235
Cikkszám 113616
Üresjárati sebesség 15 – 20 m/s
Üzemi sebesség 7 – 20 m/s
Lánckerék osztás 3/8"
Láncfék Igen (elektromos, PCB és fékrúd)
Lánc utánfutási ideje (DIN EN 60745-2-13 – 19.107) max. 0,15 mp
Lánc utánfutási ideje (DIN EN 50144-2-13:2001 – 18.104) max. 2 mp
A lánc aktiválása Kétszeres
Láncolajtartály térfogata 250 ml
Súly vezetősínnel és fűrészlanccal 3,80 kg
Súly vezetősín és fűrészlancc nélkül 3,15 kg
Túlfeszültség elleni védelem Nem
Hangteljesítményszint LwA (DIN EN ISO 3744) 108 dB(A)
Hangnyomásszint LpA 88 dB(A)	K = 3,0 dB(A)
Rezgési érték (DIN EN 28662-1)* 2,5 m/s	^2 K = 1,5 m/s ^2

Fürészlánc 90PX040X 91PX045X 91PX052X
Hajtótag vastagsága 1,1 mm 1,27 mm 1,27 mm

Vezetősín 104MLEA041 120SDEA041 140SDEA041
A vezetősín hossza 10" / 25 cm 12" / 30 cm 14" / 35 cm
Vágáshossz	17 cm	22 cm	27 cm

* Megjegyzések:
A megadott rezgéskibocsátási érték mérésére egy szabványos mérési eljárás keretében került sor, és az összehasonlításhoz egy másik eszköz került alkalmazásra.
A megadott rezgéskibocsátási érték a kitettség (rezgésterhelési fokozat) kezdeti becsléséhez is használható.
A rezgéskibocsátási érték az elektromos eszköz tényleges használata közben az elektro-

mos eszköz használati módjától és jellegétől függően a megadott értéktől eltérhet.

Próbálja meg a rezgés miatti terhelést a lehető legalacsonyabb szinten tartani. A rezgés-terhelés csökkentésére vonatkozó intézkedés lehet például kesztyű viselése az eszköz használata közben, valamint a munkaidő kor-látozása. Eközben az üzemelési ciklus min-den részére figyelni kell (pl. azokra az időkre, amikor az elektromos eszköz ki van kapcsolva, valamint azokra, amikor ugyan be van kapcsolva, de nincs terhelve).

Akkumulátor	127390
Névleges feszültség	36 V / 42 V max.
Névleges kapacitás	7,5 Ah
Töltési időtartam	kb. 150 min.

Akkutöltő	127391
Hálózati feszültség	230 V (AC)
Hálózati frekvencia	50 Hz
Kimeneti feszültség	42 V (DC)
Felhasználási hőmérsékleti tartomány	0 °C – +40 °C

14 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a

legközelebbi AL-KO szervizhez. Ezeket megtalálja az interneten a következő oldalon: www.al-ko.com/service-contacts

15 GARANCIA

A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcszerével történik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták.

A garancia kizárólag akkor érvényes, ha:

■ betartják ezt az üzemeltetési utasítást
■ szakszerűen használják a berendezést
■ csak eredeti pótalkatrészeket használnak

A garancia nem érvényes

■ önhatalmú javítási próbálkozás
önhatalmú műszaki módosítások
■ nem rendeltetésszerű használat esetén

A garancia nem vonatkozik:

■ a használatból eredő festékhibákra,
■ a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x)

A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kellékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.

OVERSÆTTELSE AF DEN ORIGINALE BRUGSANVISNING Indholdsfortegnelse
