Vrsta izdelka	Akumulatorska motorna žaga
Znamka	AL-KO
Model	B200 Li
Napajanje	Litij-ionska baterija 36 V (maks. 42 V), 7,5 Ah
Polnilnik	230 V AC, 50 Hz, izhod 42 V DC
Teža (z vodilom in verigo)	3,80 kg
Dolžina razpoložljivega vodila verige	25 cm (10"), 30 cm (12"), 35 cm (14")
Dolžina reza (odvisno od vodila)	17 cm do 27 cm
Prostornina rezervoarja za olje verige	250 ml
Hitrost verige v prostem teku	15 – 20 m/s
Raven zvočne moči (LwA)	108 dB(A)
Raven zvočnega tlaka (LpA)	88 dB(A), K=3 dB(A)
Vrednost vibracij (roka-podlaket)	2,5 m/s², K=1,5 m/s²
Zavora verige	Ročna, sproži se z obročem
Zaščita pred preobremenitvijo	Da (samodejni izklop + hlajenje)
Funkcije moči	Eko način / Močnostni način (nastavljiv)
Indikator napolnjenosti baterije	Motion Detection (stresite baterijo za prikaz)
Vsebina paketa	Motorna žaga, vodilo verige, veriga, zaščita verige, navodila

Pogosto zastavljena vprašanja - B200 Li AL-KO

Kako napeti verigo motorne žage AL-KO B200 Li?

Za napenjanje verige najprej popustite osrednjo zaporo (obrnite v nasprotni smeri urinega kazalca). Obrnite vrtljivi obroč za nastavitev napetosti: verigo je treba dvigniti za 3 do 4 mm na sredini vodila verige. Nato privijte osrednjo zaporo v smeri urinega kazalca, dokler se ne zaskoči v položaj. Pomembno: Nova veriga se raztegne, zato jo pogosto preverjajte.

Kako napolniti baterijo B200 Li?

Priključite baterijo na polnilnik (ref. 127391) in nato polnilnik vključite v električno vtičnico 230 V. LED na polnilniku zasveti zeleno in raven napolnjenosti se prikaže na bateriji. Popolno polnjenje traja približno 2,5 ure. Opomba: Baterijo je mogoče polniti na kateri koli ravni brez škode.

Katero olje uporabiti za verigo motorne žage?

Uporabljajte izključno biorazgradljivo olje za verige kakovostnega tipa. Ne uporabljajte rabljenega olja ali mineralnega olja. Rezervoar ima prostornino 250 ml. Pred vsako uporabo preverite raven in po potrebi dolijte.

Kako preizkusiti zavoro verige na AL-KO B200 Li?

Pred vsako uporabo preizkusite zavoro verige. Motor ugasnjen: potisnite zavorni obroč naprej; verige ne smete premakniti. Motor prižgan: sprostite zavoro (potegnite obroč proti ročaju), nato potisnite obroč naprej; veriga in motor se morata takoj ustaviti. Nevarnost: Nikoli ne uporabljajte motorne žage, če je zavora okvarjena.

Kaj storiti, če motor motorne žage ne zažene?

Najprej preverite, ali je baterija vstavljena in napolnjena. Prepričajte se, da je zavora verige sproščena (potegnite obroč proti ročaju). Če se je sprožila zaščita pred preobremenitvijo, počakajte nekaj sekund. Če težava ne izgine, se obrnite na servis AL-KO.

Kako nastaviti hitrost verige (eko način/močnostni način)?

Pritisnite gumb na nadzorni plošči. LED sveti, ko je aktiviran močnostni način, ki poveča hitrost (zmanjša avtonomijo). Ponovno pritisnite, da izklopite močnostni način in se vrnete na eko način. Zadnja nastavitev se shrani.

Kako varno prevažati motorno žago?

Pred vsakim prevozom ugasnite motor, odstranite baterijo in namestite zaščito verige. Držite motorno žago za ročaj, vodilo verige naj kaže nazaj. V vozilu jo zavarujte, da preprečite prevrnitev in iztekanje olja. Pozor: Baterija (energija >100 Wh) se šteje za nevarno blago; upoštevajte predpise.

Kako nabrusiti verigo B200 Li?

Ugasnite napravo in odstranite baterijo. Vpnite vodilo verige v primež. Uporabite okroglo pilo ustreznega premera (4,5 mm ali 5/32") za brušenje vsakega zoba, pri čemer pilit le naprej pod kotom 30°. Po brušenju odstranite pilovine in namažite verigo. Nasvet: Če ste začetnik, verigo nabrusite pri strokovnjaku.

Kakšna je funkcija sistema Motion Detection na bateriji?

Sistem Motion Detection omogoča preverjanje ravni napolnjenosti z rahlim stresanjem baterije. LED lučke se samodejno prižgejo za nekaj sekund. Zelene LED označujejo preostalo napolnjenost (0%, 25%, 50%, 75%), rdeča LED označuje morebitno napako.

Kako shraniti motorno žago za daljše obdobje?

Odstranite baterijo in izpraznite rezervoar za olje verige. Očistite in naoljite vodilo verige ter verigo z oljem proti rji. Napravo shranite na suhem, zaprtem mestu, izven dosega otrok. Pomembno: Posušeno olje verige lahko poškoduje črpalko, zato pred shranjevanjem, daljšim od 30 dni, izpraznite rezervoar.

NAVODILA ZA UPORABO B200 Li AL-KO

2.4 Varnostne naprave in zaščita..... 145

2.4.1 Zaščita pred vklopom .... 145

2.4.2 Zavora verige/zavorni lok verige.. 145

2.4.3 Preobremenitvena zaščita..... 145

2.5 Simboli na napravi.... 145

2.6 Obseg dobave.... 145

2.7 Pregled izdelka (01) 146

3 Varnostni napotki 146

3.1 Splošni varnostni napotki za električna orodja 146

3.1.1 Varnost na delovnem mestu..... 147

3.1.2 Električna varnost 147

3.1.3 Varnost oseb 147

3.1.4 Uporaba in ravnanje z električnim orodjem.... 147

3.1.5 Uporaba in ravnanje z akumulatorskim orodjem 148

3.1.6 Servis.... 148

3.2 Varnostni napotki za verižne žage .....148

3.3 Vzroki in preprečevanje povratnega udarca 149

3.4 Varnostni napotki za akumulatorsko baterijo in polnilnik.... 149

3.5 Varnostni napotki za delo.... 149

3.5.2 Obratovalni časi.... 150

3.5.3 Obremenitve zaradi vibracij ..... 150

3.5.4 Obremenitev zaradi hrupa...... 150

3.5.5 Dela z verižno žago 150

4 Montaža 151

5.3.1 Preverjanje verige zavore pri izklopljenem motorju (09)....153

5.3.2 Preverjanje verige zavore pri vklopljenem motorju (09)....153

6 Upravljanje 153

6.1 Preverjanje olja za verigo ....153

6.2 Nameščanje sistema akumulatorske- ga pasu od (10) do (13) ....153

6.3 Vstavljanje/odstranjevanje akumulatorske baterije (14)....153

6.4 Vzpostavitev napajanja (15, 16) .....154

6.5 Vklop in izklop motorja (17) .....154

6.6 Preizkus zavore verige .....154

6.7 Povečanje/zmanjšanje hitrosti verige [funkcija varčnega/zmogljivega načina] (18) 154

6.8 Preverjanje stanja napolnjenosti akumulatorske baterije »Motion Detection« (07)....154

7 Obnašanje pri delu in delovna tehnika .....155

7.1 Sečnja stebel (19, 20)....155

7.2 Obvejevanje (21) 156

7.3 Skrajševanje stebla (22–25) .....156

7.4 Skrajševanje žaganega lesa....156

8 Vzdrževanje in nega....157

8.1 Preverjanje napetosti verige .....157

8.2 Brušenje verige (26) 157

8.3 Čiščenje notranjosti verižnika .....158

8.4 Predelava naprave za hitro napenja- nje (27) 158

8.5 Preverjanje, obračanje in mazanje meča (28, 29) ....158

8.6 Tabela za vzdrževanje verige......158

9 Pomoč pri motnjah.... 159
10 Transport 160
11 Shranjevanje naprave.... 160
12 Odstranjevanje.... 160
13 Tehnični podatki.... 161
14 Servisna služba/servis 163
15 Garancija 163

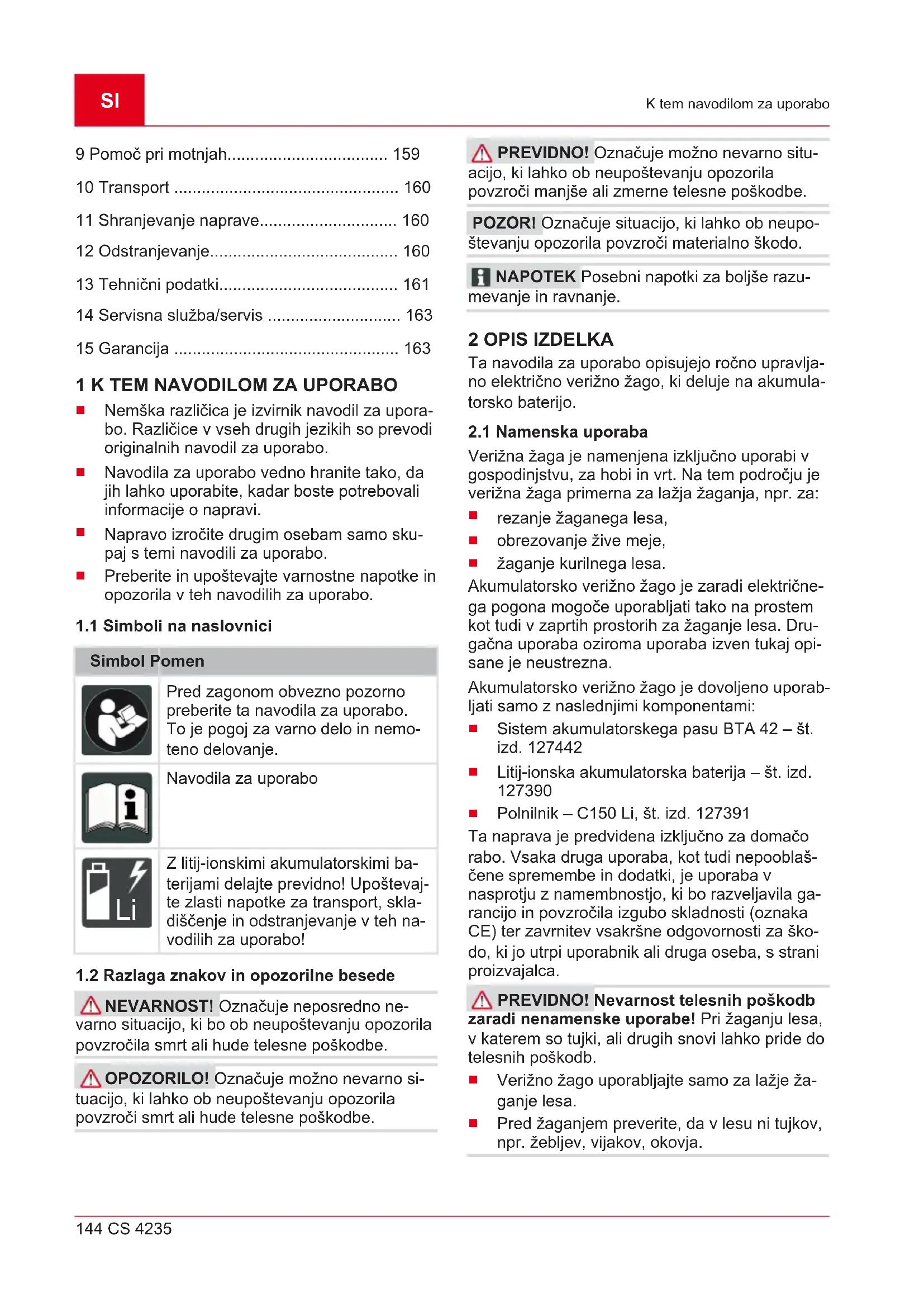

1 K TEM NAVODILOM ZA UPORABO

Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
■ Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.

Navodila za uporabo

Z litij-ionskimi akumulatorskimi baterijami delajte previdno! Upoštevajte zlasti napotke za transport, skla-diščenje in odstranjevanje v teh navodilih za uporabo!

1.2 Razlaga znakov in opozorilne besede

⚠ NEVARNOST! Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe.
⚠️ OPOZORILO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe.

PREVIDNO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.

POZOR! Označuje situacijo, ki lahko ob neupoštevanju opozorila povzroči materialno škodo.

H NAPOTEK Posebni napotki za boljše razumevanje in ravnanje.

2 OPIS IZDELKA

Ta navodila za uporabo opisujejo ročno upravlja-no električno verižno žago, ki deluje na akumulatorsko baterijo.

2.1 Namenska uporaba

Verižna žaga je namenjena izključno uporabi v gospodinjstvu, za hobi in vrt. Na tem področju je verižna žaga primerna za lažja žaganja, npr. za:

■ rezanje žaganega lesa,
■ obrezovanje žive meje,
■ žaganje kurilnega lesa.

Akumulatorsko verižno žago je zaradi električnega pogona mogoče uporabljati tako na prostem kot tudi v zaprtih prostorih za žaganje lesa. Drugačna uporaba oziroma uporaba izven tukaj opisane je neustrezna.

Akumulatorsko verižno žago je dovoljeno uporabljati samo z naslednjimi komponentami:

Sistem akumulatorskega pasu BTA 42 – št. izd. 127442
Litij-ionska akumulatorska baterija – št. izd. 127390
Polnilnik – C150 Li, št. izd. 127391

Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblaščene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti (oznaka CE) ter zavrnitev vsakršne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.

⚠️ PREVIDNO! Nevarnost telesnih poškodb zaradi nenamenske uporabe! Pri žaganju lesa, v katerem so tujki, ali drugih snovi lahko pride do telesnih poškodb.

Verižno žago uporabljajte samo za lažje žaganje lesa.
Pred žaganjem preverite, da v lesu ni tujkov, npr. žebljev, vijakov, okovja.

2.2 Možna predvidljiva napačna raba

■ Ne režite vej, ki so neposredno nad uporabnikom ali drugimi osebami ali v ostrem kotu nad njimi.
■ Za mazanje verige ne uporabljajte starega olja ali mineralnega olja.
■ Naprave ne uporabljajte v eksplozijsko nevarnih okoljih.

2.3 Preostala tveganja

Tudi će napravo uporabljate pravilno, lahko pride do tveganj, ki jih ni mogoče izključiti. Zaradi vrste in zgradbe naprave naslednjih nevarnosti ni mo-goče izključiti.

■ Stik z razkritimi zobmi verige (nevarnost ureznin).
■ Dostop do vrteče se verige (nevarnost ureznin).
Nenadno in nepredvideno premikanje primeža (nevarnost ureznin).
Zrahljanje delov verige (nevarnost ureznin/telesnih poškodb).
■ Zrahljanje delov obdelovanega lesa.
Okvara sluha med delom, će se ne nosi zaščita za sluh.

2.4 Varnostne naprave in zaščita

OPOZORILO! Nevarnost hudih telesnih poškodb zaradi spremenjenih varnostnih naprav in zaščite. Zaradi spremenjenih varnostnih naprav in zaščite lahko pri delu z verižno žago pride do hudih telesnih poškodb.

Delovanja varnostnih naprav in zaščite nikoli ne izklapljajte!
Z verižno žago delajte samo takrat, ko vse varnostne naprave in zaščita pravilno delujejo.

2.4.1 Zaščita pred vklopom

Če uporabnik hitro večkrat zapored doda plin, se verižna žaga za nekaj sekund izklopi, da zaščiti elektroniko in verižno žago. V tem primeru počakajte, da bo verižno žago znova mogoče vklopiti.

2.4.2 Zavora verige/zavorni lok verige

Verižna žaga ima ročno zavoro verige, ki se sproži npr. pri povratnem udarcu preko zavornega lo- ka verige. Ob sprožitvi zavore verige se veriga in motor v hipu ustavita.

2.4.3 Preobremenitvena zaščita

Verižna žaga ima zaščitno stikalo, ki v primeru preobremenitve izklopi napravo.

Po kratki fazi hlajenja je verižno žago znova mo- goče vklopiti.

2.5 Simboli na napravi

Simbol Pomen
	Pri ravnanju bodite posebej previdni!
	Nevarnost povratnega udarca!
	Verižne žage ne upravljajte z eno roko!
	Ne uporabljajte v dežju! Zaščitite pred vlago!
	Nosite zaščitno čelado, glušnike in zaščitna očala!
	Nosite zaščitne rokavice!
	Obujte trdne čevlje!
	Pred zagonom preberite navodila za uporabo!
	Verižno žago vedno upravljajte z obema rokama!

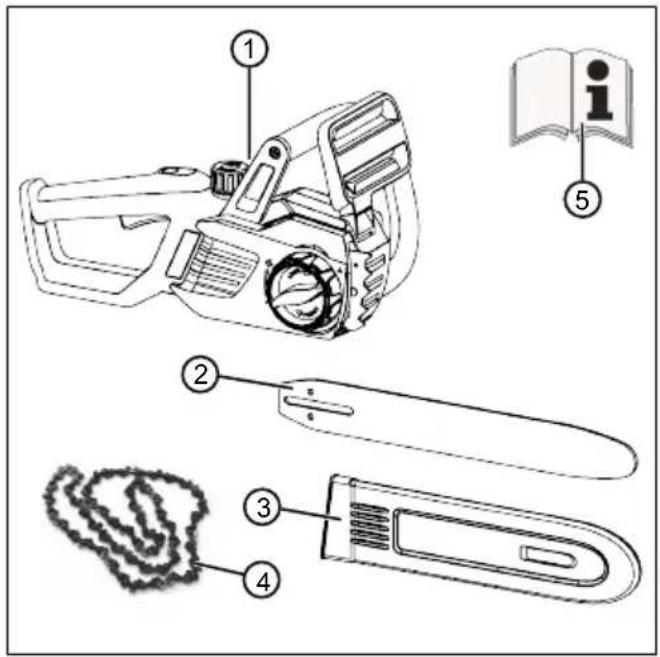

2.6 Obseg dobave

Akumulatorska verižna žaga je predvidena za delovanje z litij-ionsko akumulatorsko baterijo PowerFlex (št. izd. 127390). Za polnjenje akumulatorskih baterij je potreben polnilnik za akumulatorsko baterijo PowerFlex (št. izd. 127391).

POZOR! Nevarnost poškodb naprave in akumulatorske baterije. Če naprava deluje z neustrezno akumulatorsko baterijo, lahko pride do poškodb naprave in akumulatorske baterije.

Napravo uporabljajte samo s predpisano akumulatorsko baterijo.

i NAPOTEK Akumulatorska baterija, polnilnik in sistem pasu niso vključeni v obseg dobave, za- to jih je treba kupiti ločeno.

Po razpakiranju preverite, ali so dostavljeni vsi sestavni deli.

5 Navodila za uporabo

2.7 Pregled izdelka (01)

Št. Sestavni del

1 Ščitnik verige

2 Meč

3 Veriga

4 Krempljasti naslon

5 Zavorni lok verige

Št. Sestavni del

6 Nosilni ročaj

7 Pokrov posode za olje verige

8 Območje upravljanja za varčni način/ zmogljivi način

9 Zadnji ročaj

10 Ročica za plin

11 Zaporni gumb za ročico za plin

12 Kontrolno okence posode za olje verige

13 Vtičnica za kabel za povezavo akumulatorskih baterij

14 Pokrov za verižnik

*: *Ni v obsegu dobave, vendar je na voljo z naslednjo številko izdelka:

Sistem akumulatorskega pasu BTA 42 – št. izd. 127442
Litij-ionska akumulatorska baterija – št. izd. 127390
Polnilnik – C150 Li – št. izd. 127391

3 VARNOSTNI NAPOTKI

3.1 Splošni varnostni napotki za električna orodja

OPOZORILO! Preberite vse varnostne

napotke in navodila. V primeru neupoštevanja varnostnih napotkov in navodil lahko pride do električnega udara, požara in/ali hudih poškodb.

Vse varnostne napotke in navodila shranite za uporabo v prihodnje.

Izraz "električno orodje", ki se uporablja v varnostnih napotkih, se nanaša na električno orodje z omrežnim napajanjem (z omrežnim kablom) in na električno orodje z akumulatorskim napajanjem (brez omrežnega kabla).

3.1.1 Varnost na delovnem mestu

Vzdržujte delovno območje čisto in dobro prezračeno. Zaradi nereda ali neosvetljenih delovnih območij lahko pride do nesreč.
Električnega orodja ne uporabljajte v eksplozijsko ogroženem območju, v katerem so gorljive tekočine, plini ali prah. Električna orodja proizvajajo iskre, zaradi katerih se lahko prah ali hlapi vnamejo.
Med uporabo električnega orodja se v bližini ne smejo nahajati otroci in druge osebe. V primeru motenj lahko izgubite nadzor nad električnim orodjem.

3.1.2 Električna varnost

• Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno spreminjati. Z varnostno ozemljenim električnim orodjem ne uporabljajte adapter-skih vtičev. Nespremenjeni vtiči in primerne vtičnice zmanjšajo tvegane električnega udara.
  Izogibajte se stiku z ozemljenimi površinami, kot so cevi, grelniki, peči ali hladilniki. Če je vaše telo ozemljeno, obstaja povečano tveganja električnega udara.
  ■ Električnih orodij ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveča tveganje električnega udara.
  Kabla ne uporabljajte za druge namene, na primer za nošenje električnega orodja, obešanje ali za vlečenje vtiča iz vtičnice. Naprave ne izpostavljajte toploti, olju, ostrim robovom ali premikajočim se delom naprave. Poškodovani ali zavozlani kabli povečajo tveganje električnega udara.
  Če z električnim orodjem delate na prostem, uporabite samo podaljške, ki so primerni za uporabo na prostem. Z uporabo podaljška, ki je primeren za uporabo na prostem, se zmanjša tveganje električnega udara.
  Če se uporabi električnega orodja v vlažnem okolju ne morete izogniti, uporabite zaščitno stikalo za okvarni tok. Z uporabo zaščitnega stikala za okvarni tok se zmanjša tveganje električnega udara.

3.1.3 Varnost oseb

Bodite pozorni, pazljivi in pri delu z električnim orodjem ravnajte razumno. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. V trenutku nepazljivosti pri uporabi

električnega orodja lahko pride do resnih poškodb.

Nosite osebno zaščitno opremo in vedno nosite zaščitna očala. Z nošenjem osebne zaščitne opreme, kot so maska za prah, nedrsni varnostni čevlji, varnostna čelada ali zaščita za sluh, glede na vrsto in namen uporabe električnega orodja, se zmanjša tveganje poškodb.
■ Preprečite nenamerni zagon naprave. Preden električno orodje priključite na napa- janje in/ali akumulatorsko baterijo ter pre- den ga dvignete ali nosite, se prepričajte, da je električno orodje izklopljeno. Če ima- te pri nošenju električnega orodja prst na sti- kalu ali pa v električno omrežje priključite vklopljeno električno orodje, lahko pride do nesreče.
■ Preden vklopite električno orodje, odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtljivem se delu naprave, lahko povzroči poškodbe.
Izogibajte se nenaravni drži telesa. Poskrbite za varno in stabilno stojišče ter pazite na ravnotežje. Tako boste v nepričakovanih situacijah lahko bolje nadzorovali električno orodje.
■ Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte gibljivim delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v premikajoče se dele.
Če lahko montirate sesalne in zbiralne naprave za prah, se prepričajte, da so te priključene in se pravilno uporabljajo. Z uporabo sesalne naprave za prah lahko zmanjšate nevarnosti, ki lahko nastanejo zaradi prahu.

3.1.4 Uporaba in ravnanje z električnim orodjem

Naprave ne preobremenite. Za svoje delo uporabite električno orodje, ki je predvideno za ta namen. Z ustreznim električnim orodjem boste v navedenem območju zmogljivosti delali bolje in bolj varno.
Električnega orodja ne uporabljajte, će je stikalo pokvarjeno. Električno orodje, ki ga več ni mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
Pred izvajanjem nastavitev naprave, zamenjavo delov opreme ali odlaganjem naprave izvlecite vtič iz vtičnice in/ali odstra-

nite akumulatorsko baterijo. S tem varnostnim ukrepom preprečite, da bi se električno orodje nenamerno vklopilo.

Električna orodja, ki jih ne uporabljate, shranite izven dosega otrok. Ne dovolite, da bi napravo uporabljale osebe, ki naprave ne poznajo in ki niso prebrale teh navodil. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
Električna orodja skrbno negujte. Preverite, ali vrteči se deli delujejo brezhibno in se ne zatikajo, ali so deli zlomljeni ali tako močno poškodovani, da je delovanje električnega orodja ovirano. Zagotovite, da bodo poškodovani deli pred uporabo na-prave popravljeni. Vzrok za veliko nesreč je slabo vzdrževano električno orodje.
■ Rezalna orodja naj bodo vedno čista in naostrena. Skrbno negovana rezalna orodja z ostrimi rezili se redkeje zatikajo in jih je mo-goče lažje voditi.
Električno orodje, dodatni pribor, priključna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in delo, ki ga boste opravljali. Če električno orodje uporabljate za druge namene, ki niso predvideni, lahko pride do nevarnih situacij.

3.1.5 Uporaba in ravnanje z akumulatorskim orodjem

■ Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec.
Če polnilnik, ki je predviden za določeno vrsto akumulatorske baterije, uporabljate z drugimi akumulatorskimi baterijami, obstaja nevarnost požara.
V električnih orodjih uporabljajte samo akumulatorske baterije, ki so predvidene za ta orodja. Uporaba drugih akumulatorskih baterij lahko povzroči poškodbe in požar.
Akumulatorske baterije, ki je ne uporabljate, ne približujte sponkam za papir, kovancem, ključem, žebljem, vijakom ali drugim kovinskim predmetom, ki lahko povzročijo premostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar.
- Pri nepravilni uporabi lahko iz akumulatorske baterije izteče tekočina. Ne dotikajte se je. Pri naključnem stiku takoj sperite z vodo. Če tekočina pride v stik z očmi, nemudoma poiščite zdravniško pomoč.

Tekočina, ki izstopi iz akumulatorske baterije, lahko povzroči draženje koje ali opekline.

3.1.6 Servis

Električno orodje naj popravlja samo kvalificirano strokovno osebje in samo z uporabo originalnih nadomestnih delov. Tako zagotovite, da bo varnost orodja ostala nespremenjena.

3.2 Varnostni napotki za verižne žage

Delov telesa ne približujte verigi, ko se vrti. Pred zagonom žage se prepričajte, da se veriga ničesar ne dotika. Pri delu z verižno žago lahko v trenutku nepazljivosti veriga zagrabi oblačila ali dele telesa.

Držite verižno žago vedno z desno roko za zadnji ročaj in z levo roko za sprednji ročaj. Če verižno žago držite v obratnem delovnem položaju, se poveča tveganje poškodb in tak delovni položaj ni dovoljen.

Električno orodje je dovoljeno držati samo na izoliranih prijemalnih površinah, saj se verižna žaga lahko dotika skritih vodnikov. Pri verižnih žagah, ki se dotikajo žic pod napetostjo, kovinski deli električnega orodja prevajajo električni tok in lahko povzročijo električni udar uporabnika.

Nosite zaščitna očala in zaščito sluha. Priporočljiva je tudi zaščita glave, rok, nog in stopal. Primerna zaščitna oblačila zmanjšajo nevarnost poškodb zaradi letečih predmetov in naključnega dotika verige.

Verižne žage ne uporabljajte na drevesu. Pri uporabi na drevesu obstaja nevarnost poškodb.

Vedno bodite pozorni na trdno stojišče in uporabljajte verižno žago samo, ko stojite na trdi, varni in ravni podlagi. Na spolzki podlagi ali nestabilnem stojišču, kot je lestev, lahko izgubite ravnotežje in nadzor nad verižno žago.

- Pri žaganju napete veje lahko pričakujete, da bo veja udarila nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko napeta veja zadane uporabnika in/ali le-ta lahko izgubi nadzor nad verižno žago.

Bodite še posebej previdni pri rezanju podrastja in mladih dreves. Tanek material se lahko namreč zaplete v verigo in vas udari, izgubite lahko ravnotežje.

Izklopljeno verižno žago nosite za sprednji ročaj in obrnjeno stran od svoje-ga telesa. Pri transportu ali shranjevanju

verižne žage vedno namestite ščitnik. Previdno ravnanje z verižno žago zmanjša možnost nenamernega stika z vrtečo se verigo.

Upoštevajte navodila za mazanje, nape-njanje verige in menjavo dodatne opreme. Nepravilno napeta ali namazana veriga se lahko pretrga ali poveča tveganje povratnega udarca verižne žage.
Ročaji morajo biti vedno suhi, čisti in na njih ne sme biti olja in maziva. Mastni in oljnati ročaji so spolzki in lahko povzročijo izgubo nadzora nad napravo.
- Žagajte samo les. Verižne žage ne uporabljajte za dela, za katera ni predvidena. Primer: Verižne žage ne uporabljajte za žaganje plastike, zidov ali gradbenega materiala, ki ni iz lesa. Uporaba verižne žage za nedovoljene namene lahko povzroči nevarne situacije.

3.3 Vzroki in preprečevanje povratnega udarca

Do povratnega udarca lahko pride, će se konica meča dotakne nekega predmeta ali pa se les upogiba in se veriga žage zatakne v rezu.

Stik s konico meča lahko v nekaterih primerih povzroči nenaden sunek v nasprotno smer in potisne meč navzgor ali proti upravljavcu.

Zaradi zagozdenja verige žage na zgornjem robu meča se lahko meč hitro odbije nazaj proti upravljavcu.

V vsaki od teh situacij lahko izgubite nadzor nad žago in se pri tem hudo poškodujete. Ne zanašajte se izključno na varnostne naprave, ki so vgrajene v verižno žago. Kot uporabnik verižne žage morate sprejeti različne ukrepe, da bo vaše delo potekalo brez nesreč in poškodb.

Povratni udarec je posledica nepravilne ali na- pačne uporabe električnega orodja. Tega lahko preprečite z ustreznimi varnostnimi ukrepi, ki so opisani v nadaljevanju:

Žago držite trdno z obema rokama, palca in prsti morajo biti oviti okrog ročajev verižne žage. Prestavite telo in roke v položaj, v katerem se lahko uprete silam povratnega udarca. Pri uporabi ustreznih varnostnih ukrepov lahko upravljavec obvladuje sile povratnega udarca. Nikoli ne izpustite verižne žage.
Izogibajte se nenaravni drži telesa in ne žagajte nad višino ramen. Tako preprečite nenameren stik s konico meča in zagotovite

boljši nadzor nad verižno žago v nepričakovanih situacijah.

- Uporabljajte samo nadomestne meče in verige žage, ki jih priporoča proizvajalec. Napačni nadomestni meči in verige žage lahko privedejo do pretrganja in/ali povratnega udarca verige. - Upoštevajte navodila proizvajalca za ostrenje in vzdrževanje verige žage. Pre-nizki omejevalniki globine povečajo možnost povratnega udarca.

3.4 Varnostni napotki za akumulatorsko baterijo in polnilnik

Upoštevajte varnostne napotke za akumulatorsko baterijo in polnilnik v ločenih navodilih za uporabo.

Glejte:

Navodila za uporabo 442031 za litij-ionsko akumulatorsko baterijo 42 V/7,5 Ah
Navodila za uporabo 442032 za polnilnik LiBC-10s-120W za litij-ionsko akumulatorsko baterijo 42 V

3.5 Varnostni napotki za delo

■ Upoštevajte nacionalne varnostne predpise, npr. poklicnih združenj, socialnih skladov, organov za varstvo pri delu.
■ Delo opravljajte samo pri zadostni dnevni ali umetni svetlobi.
V delovnem območju ne sme biti predmetov (npr. odžaganih delov) – nevarnost spotika-nja.
■ Uporabnik je odgovoren za nesreče drugih oseb in njihove lastnine.
Če prvič delate z verižno žago:

Trgovec ali drug strokovnjak naj vam pojasni ravnanje z verižno žago, lahko se tudi udeležite usposabljanja.

Pred prvo uporabo vadite najmanj žaganje okroglih debel na kozi za žaganje ali podstavku.

3.5.1 Upravljavec

■ Mladoletniki, mlajši od 16 let, ali osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati.
Kdor dela z verižno žago, mora biti dobro opremljen, zdrav in v dobri telesni pripravljenosti. Kdor se zaradi zdravstvenih razlogov ne sme naprezati, mora vprašati svojega zdravnika, ali lahko dela z verižno žago.

3.5.2 Obratovalni časi

Upoštevajte nacionalne predpise za čase delovanja verižne žage. Časi uporabe verižne žage so morda omejeni z nacionalnimi in lokalnimi predpisi.

3.5.3 Obremenitve zaradi vibracij

■ Nevarnost zaradi vibriranja

Dejanska vrednost izpustov vibracij med uporabo naprave lahko odstopa od vrednosti, ki jo navaja proizvajalec. Upoštevajte naslednje vplivne dejavnike pred uporabo oz. med njo:

Ali je naprava uporabljana skladno z namensko uporabo?
Ali je material izrezan ali obdelan na pravi način?
Ali je naprava v stanju, ustreznem za uporabo?
Ali je rezalno orodje pravilno naostreno oz. ali je vgrajeno pravilno rezalno orodje?
Ali so ročaji in po potrebi izbirni vibracijski ročaji montirani in ali so trdno povezani z napravo?

Napravo uporabljajte samo s številom vrtljajev motorja, ki je potrebno za posamezno delo. Izogibajte se maksimalnemu številu vrtljajev motorja, da se zmanjšajo hrup in vibracije.

■ Nepravilna uporaba in vzdrževanje lahko povečata hrup in vibriranje naprave. To škoduje zdravju. V tem primeru takoj izklopite napravo in poskrbite, da jo popravi pooblaščena servisna delavnica.

- Stopnja obremenitve zaradi vibracij je odvisna od opravljanega dela oz. uporabe naprave. Ocenite jo in vključite ustrezne delovne premore. S tem se bistveno zmanjša obremenitev zaradi vibracij skozi celoten čas dela.

Daljša uporaba naprave uporabnika izpostavlja vibracijam in lahko povzroči težave z obtokom (»bele prste«). Da bi zmanjšali to tveganje, nosite rokavice in skrbite, da so roke tople. Če zaznate simptome »belih prstov«, takoj poiščite zdravniško pomoč. Med temi simptomi so: otrplost, ščemenje, srbenje, bolečina, popuščanje moči, sprememba barve ali stanja kože. Običajno se ti simptomi pokažejo na prstih ali rokah ali pri utripu. Pri nižjih temperaturah se nevarnost poveča.

Med delovnim dnem naredite daljše premore, da si lahko opomorete od hrupa in vibracij.

Delo načrtujte tako, da je uporaba naprav, ki povzročajo močne vibracije, razporejena na več dni.

Če med uporabo naprave na rokah zaznate nelagodje ali razbarvanje kože, takoj prekinite delo. Vključite ustrezne delovne premore. Brez ustreznih odmorov lahko pride do sindroma vibracij v roki in dlani.

Zmanjšajte tveganje izpostavljenosti vibracijam. Vzdržujte napravo v skladu z napotki v navodilih za uporabo.

Če napravo pogosto uporabljate, se obrnite na svojega trgovca, da si priskrbite protivibracijsko opremo (npr. ročaje).

Z napravo ne delajte pri temperaturah, nižjih od 10 °C. V delovnem načrtu opredelite, kako je mogoče omejiti obremenitev zaradi vibracij.

3.5.4 Obremenitev zaradi hrupa

Določeni ravni hrupa zaradi te naprave se ni mo-goče izogniti. Dela, pri katerih nastaja veliko hrupa, načrtujte za ure, ko je to dopustno in predvideno. Po potrebi ustavite dela ob času mirovanja in omejite delovni čas na najnujnejše. Za osebno zaščito nosite primerno zaščito za sluh; tudi druge osebe v bližini morajo nositi primerno zaščito za sluh.

3.5.5 Dela z verižno žago

OPOZORILO! Nevarnost hudih telesnih poškodb. Če uporabite nepopolno montirano verižno žago, lahko pride do hudih telesnih poškodb.

Verižno žago uporabite šele, ko je popolno-ma montirana.
Pred vsako uporabo opravite pregled, da preverite, ali je verižna žaga popolna in da noben sestavni del ni poškodovan ali obrabljen. Varnostne in zaščitne naprave morajo biti nepoškodovane.

OPOZORILO! Nevarnost telesnih po- škodb zaradi nenamernega zagona verižne

žage. Nenameren zagon verižne žage lahko povzroči hude telesne poškodbe. Zato odstranite akumulatorsko baterijo pri:

■ preverjanju, nastavljanju in čiščenju,
■ delih na rezalnem priboru,
■ zapuščanju verižne žage,
transportu,
■ shranjevanju,
■ vzdrževalnih delih in popravilih,
nevarnosti.
Nikoli ne delajte sami.
Vedno pripravite škatlo za prvo pomoč v primeru nezgod.
Izogibajte se dotiku kovinskih predmetov, ki se nahajajo v tleh ali ki so s njimi električno povezana.
■ Osebno zaščitno opremo sestavljajo:

Zaščitna čelada
Glušniki (npr. čepi za ušesa), zlasti pri dnevnem delu več kot 2,5 ure
Zaščitna očala ali ščitnik zaščitne čelade za obraz
Zaščitne hlače z vstavkom za zaščito pred rezanjem
Trde delovne rokavice
- Varnostni čevlji z oprijemljivim podplatom in jekleno kapo

Verižne žage ne uporabljajte nad višino ramen, ker varno rokovanje ni več mogoče.
- Pri spremembi lokacije izklopite motor in nataknite ščitnik verige.
- Ko verižne žage ne uporabljate, vedno nataknite ščitnik verige in odstranite akumulatorsko baterijo.
Verižno žago odložite le v izklopljenem stanju.
Verižne žage ne uporabljajte za dvigovanje ali premikanje lesa.
■ Hlode, ki so debelejši od dolžine meča, sme žagati le strokovno osebje.
Na rez položite le tekočo verigo žage, verižne žage nikoli ne vklopite s položeno verigo.
Pazite na to, da olje za verigo ne dospe v tla.
Žaganja ne izvajajte po dežju, snegu ali v primeru nevihte.

Delovanja varnostnih naprav in zaščite ne smete nikoli onemogočiti.

4 MONTAŽA

OPOZORILO! Nevarnost hudih telesnih poškodb. Če uporabite nepopolno montirano verižno žago, lahko pride do hudih telesnih poškodb.

Verižno žago uporabite šele, ko je popolno-ma montirana.
Pred vsako uporabo opravite pregled, da preverite, ali je verižna žaga popolna in da noben sestavni del ni poškodovan ali obrabljen. Varnostne in zaščitne naprave morajo biti nepoškodovane.

PREVIDNO! Obstaja nevarnost ureznin.

Ostri robovi verige žage lahko pri montaži povzročijo ureznine.

Pred montažo odstranite akumulatorsko baterijo.
- Pri montaži verige žage in meča nosite zaščitne rokavice.

i NAPOTEK Veriga je pravilno napeta, če:

se prilega na spodnjo stran meča in se lahko povleče z roko
■ se v sredini meča lahko dvigne za 3–4 mm

1. Kontrolirajte dosedanje verige, da bi se ta pravilno prilegala na verižnik in meč.

2. Obrnite vrtljivi gumb (04/1) proti pokrovu (04/2) tako, da sta trikotnika obrnjena drug proti drugemu (04/a).

3. Obrnite gumb za centralno zaklepanje (05/1) v desno (05/a). Ne zategnite popolnoma gumba za centralno zaklepanje ali pa ga vrnite za en obrat.
4. Obračajte vrtljivi gumb (05/2) v desno, dokler ni veriga pravilno napeta, kot je zgoraj opisano (05/b).
5. Obračajte gumb za centralno zaklepanje (05/1) v desno, dokler ni pritrjen.

5 ZAGON

⚠️ NEVARNOST! Smrtna nevarnost in ne- varnost hudih telesnih poškodb. Nepoznavanje varnostnih napotkov in navodil za upravljanje lahko povzroči zelo hude telesne poškodbe in posledično smrt.

Pred uporabo verižne žage preberite in upoštevajte varnostne napotke in navodila za upravljanje v teh navodilih za uporabo ter navodila za uporabo, na katera se sklicujejo!

⚠️ OPOZORILO! Nevarnost hudih telesnih poškodb. Če so na verižni žagi poškodovani se- stavni deli, lahko pride do hudih telesnih po- škodb.

Pred vsako uporabo opravite pregled, da preverite, ali je verižna žaga popolna in da noben sestavni del ni poškodovan ali obrabljen. Varnostne in zaščitne naprave morajo biti nepoškodovane.

5.1 Polnjenje akumulatorske baterije (06, 07)

PREVIDNO! Nevarnost požara med polnjenjem! Zaradi segrevanja polnilnika obstaja nevarnost požara, kadar stoji na lahko vnetljivi podlagi in ni zadostnega prezračevanja.

Polnilnik vedno uporabljajte na nevnetljivi podlagi oz. v nevnetljivem okolju.
Če so na voljo: Ohranjajte prezračevalne reže proste.

i NAPOTEK Akumulatorsko baterijo pred prvo uporabo do konca napolnite. Akumulatorsko baterijo lahko polnite v poljubnem stanju napolnjenosti. Prekinitev polnjenja ne škoduje akumulatorski bateriji.

i NAPOTEK Samodejno prepoznavanje stanja napolnjenosti varuje akumulatorsko baterijo pred čezmernim polnjenjem, zato lahko še nekaj časa ostane v polnilniku, vendar ne trajno.
H NAPOTEK Upoštevajte ločena navodila za uporabo za akumulatorsko baterijo in polnilnik.

1. Povežite akumulatorsko baterijo (06/1) in polnilnik (06/2, 06/a) ter polnilnik in omrežno napajanje (06/3, 06/b). Polnjenje se začne. LED na polnilniku sveti zeleno, na akumulatorski bateriji je prikazana raven napolnjenosti.

2. Upoštevajte indikatorje ravni napolnjenosti na akumulatorski bateriji (07). Postopek polnjenja traja pri celotnem ciklu pribl. 2,5 h. Ko je akumulatorska baterija napolnjena, se postopek polnjenja samodejno konča.

3. Odklopite akumulatorsko baterijo s polnilnika (06/a) in polnilnik iz omrežnega napajanja (06/b).

5.2 Dolivanje olja za verigo (08)

POZOR! Nevarnost poškodb verižne žage.

Verižna žaga se močno poškoduje, če je v posodi premalo olja za verigo ali ga ni, oziroma če je izsušeno/zlepljeno. Izsušeno/zlepljeno olje za verigo lahko priveđe do poškodb na komponentah za vodenje olja in črpalki za olje! Do poškodbe pride tudi, če se uporablja staro olje. Uporaba starega olja je škodljiva za okolje!

■ Pred zagonom natočite olje za verigo v posodo.
■ Ne uporabljajte starega olja!
Najpozneje pri vsaki posamezni menjavi akumulatorske baterije znova natočite olje za verigo.

Veriga in vodilo se s samodejnim sistemom mazalke med obratovanjem trajno oskrbujeta z oljem. Olje za verigo ščiti pred korozijo in predčasno obrabo. Da verigo zadostno namažete, mora biti v rezervoarju vedno dovolj olja za verigo.

Za mazanje verige in vodila uporabljajte le ekološko biološki razgradljivo kakovostno olje za verige in transportirajte ter skladiščite v dovoljenih in označenih posodah.

Pred začetkom vsakega posameznega dela in pri vsaki menjavi akumulatorske baterije preverite raven olja in nalijte olje za verigo, po potrebi:

1. Preverite stanje olja v kontrolnem okencu rezervoarja (08/1). Olje mora biti vedno vidno.

5.3 Preizkus delovanja zavore verige

Verižna žaga ima ročno zavoro verige, ki se sproži npr. pri povratnem udarcu preko zavornega lo-ka verige.

Ob sprožitvi zavore verige se veriga in motor v hi-pu ustavita.

⚠ NEVARNOST! Smrtna nevarnost zaradi malomarnega ravnanja! Neprevidni in nepredvi- deni premiki verižne žage lahko povzročijo hude telesne poškodbe ali celo smrt.

• Pri delu z verižno žago poskrbite za varnost in bodite popolnoma zbrani.
• Pri sproščanju zavore verige ne pritiskajte nobenih stikal.

⚠️ OPOZORILO! Smrtna nevarnost in nevarnost hudih telesnih poškodb zaradi okvarjene zavore verige. Če zavora verige ne deluje, lahko npr. pri povratnem udaru delujoča veriga povzroči hude telesne poškodbe in celo smrt uporabnika.

Pred začetkom del vedno preverite, ali zavora verige deluje.
Verižne žage ne vklopite, će je zavora verige okvarjena. V tem primeru oddajte verižno žago v pregled v servisno delavnico.

5.3.1 Preverjanje verige zavore pri izklopljenem motorju (09)

1. Izvlecite akumulatorsko baterijo (glejte Poglavje 6.3 "Vstavljanje/odstranjevanje akumulatorske baterije (14)", stran 153).
2. Za sprožitev zavore verige povlecite (09/a) zavorni lok verige (09/1) v smeri nosilnega ročaja (09/2). Veriga se lahko povleče z roko.
3. Za vklop zavore verige potisnite zavorni lok verige (09/1) v smeri naprej (09/b). Verige v tem primeru ne bi smelo biti mogoče povleči.

5.3.2 Preverjanje verige zavore pri vklopljenem motorju (09)

i NAPOTEK Pred vsakim vklopom verižne ža- ge sprožite zavoro verige.

1. Verižno žago varno in trdno držite za nosilni ročaj in zadnji ročaj.

2. Zavorni lok verige (09/1) povlecite (09/a) v smeri nosilnega ročaja (09/2) in tako sprožite zavoro verige.

3. Vklopite motor.

4. Potisnite zavorni lok verige (09/1) naprej (09/b). Veriga in motor se morata takoj ustaviti.

6 UPRAVLJANJE

⚠ NEVARNOST! Smrtna nevarnost in ne- varnost hudih telesnih poškodb. Nepoznavanje varnostnih napotkov in navodil za upravljanje lahko povzroči zelo hude telesne poškodbe in posledično smrt.

Pred uporabo verižne žage preberite in upoštevajte varnostne napotke in navodila za upravljanje v teh navodilih za uporabo ter navodila za uporabo, na katera se sklicujejo!
■ Upoštevajte lokalne predpise glede časov obratovanja.
Zadnji ročaj trdno primite in držite z desno roko, nosilni ročaj pa z levo roko.
■ Ročajev ne spustite, dokler motor dela.
Verižne žage ne uporabljajte v primeru:
■ utrujenosti,
slabega počutja,
vpliva alkohola, zdravil in drog.

6.1 Preverjanje olja za verigo

Upoštevajte postopek glejte Poglavje 5.2 "Dolivanje olja za verigo (08)", stran 152.

POZOR! Nevarnost poškodb verižne žage.

Verižna žaga se močno poškoduje, če je v posodi premalo olja za verigo ali ga ni, oziroma če je izsušeno/zlepljeno. Izsušeno/zlepljeno olje za verigo lahko privede do poškodb na komponentah za vodenje olja in črpalki za olje! Do poškodbe pride tudi, če se uporablja staro olje. Uporaba starega olja je škodljiva za okolje!

Pred začetkom del vedno preverite, ali je v rezervoarju za olje dovolj olja za verigo.
Če je raven olja za verigo nizka, dolijte olje.
■ Ne uporabljajte starega olja!

6.2 Nameščanje sistema akumulatorskega pasu od (10) do (13)

Sistem akumulatorskega pasu namestite v skladu s slikami od (10) do (13).

6.3 Vstavljanje/odstranjevanje akumulatorske baterije (14)

Vstavljanje akumulatorske baterije

1. Potisnite (14/a) akumulatorsko baterijo (14/1) v sistem akumulatorskega pasu (14/2), da se zaskoči.

6.4 Vzpostavitev napajanja (15, 16)

Montaža povezovalnega kabla

1. Poravnajte prvi vtič povezovalnega kabla (15/1) na vodilni zatič in vodilni utor vtiča sistema akumulatorskega pasu (15/2), sestavite ju in rahlo zasukajte v desno, da se stikalo za blokiranje in sprostitev slišno zaskoči (15/3).
2. Poravnajte drugi vtič povezovalnega kabla (16/1) na vodilni zatič in vodilni utor priključne vtičnice (16/2) naprave, potisnite ga v priključno vtičnico (16/a) in rahlo zasukajte v desno, da se stikalo za blokiranje in sprosti- tev slišno zaskoči (16/3).

Demontaža povezovalnega kabla

1. Povlecite stikalo za blokiranje in sprostitev (15/3) nazaj (15/b), vtič rahlo obrnite v levo in ga izvlecite (15/c).
2. Povlecite stikalo za blokiranje in sprostitev (16/3) nazaj, vtič rahlo obrnite v levo in ga izvlecite (16/b) iz priključne vtičnice naprave (16/2).

6.5 Vklop in izklop motorja (17)

PREVIDNO! Nevarnost poškodb sluha!

Med delovanjem verižne žage nastaja močan hrup, ki lahko povzroči poškodbe sluha.

- Pri delu z verižno žago nosite glušnike.

i NAPOTEK Pred vsakim vklopom verižne ža- ge sprožite zavoro verige.

Vklopite motor:

1. Sprožite zavoro verige.
2. Pritisnite gumb za blokado (17/1) s palcem in ga držite.
3. Pritisnite in držite ročico za plin (17/2).
4. Sprostite zaporni gumb (17/1). Zapornega gumba po zagonu verižne žage ni potrebo držati pritisnjenega. Zaporni gumb bi moral preprečiti nehoteni zagon verižne žage.

Izklopite motor:

1. Spustite ročico za plin (17/2).

6.6 Preizkus zavore verige

Upoštevajte postopek Preizkus delovanja zavore verige.

⚠️ OPOZORILO! Smrtna nevarnost in nevarnost hudih telesnih poškodb zaradi okvarjene zavore verige. Če zavora verige ne deluje, lahko npr. pri povratnem udaru delujoča veriga povzroči hude telesne poškodbe in celo smrt uporabnika.

Pred začetkom del vedno preverite, ali zavora verige deluje.
Verižne žage ne vklopite, će je zavora verige okvarjena. V tem primeru oddajte verižno žago v pregled v servisno delavnico.

6.7 Povečanje/zmanjšanje hitrosti verige [funkcija varčnega/zmogljivega načina] (18)

S funkcijo varčnega/zmogljivega načina lahko poljubno povečate ali zmanjšate hitrost verige. Pri večji hitrosti (zmogljivi način) se čas delovanja akumulatorske baterije skrajša.

1. Pritisnite gumb (18/1). Ko je zmogljivi način vklopljen, LED-indikator (18/2) sveti.

2. Znova pritisnite gumb (18/1), da izklopite zmogljivi način.

Če se naprava izklopi in nato znova vklopi, se zažene z nazadnje izbrano nastavitvijo.

6.8 Preverjanje stanja napolnjenosti akumulatorske baterije »Motion Detection« (07)

Na akumulatorski bateriji je prikazovalnik stanja napolnjenosti baterije. Če rahlo stresete akumulatorsko baterijo, se za nekaj sekund samodejno aktivira.

1. Stresite akumulatorsko baterijo. LED-indikatorji stanj napolnjenosti svetijo glede na stanje napolnjenosti akumulatorske baterije.

2. Odčitajte stanje baterije:

Indikatorji stanj napolnjenosti na akumulatorski bateriji

LED Prikaz
Rdeča(07/1)	■ Sveti: Akumulatorska baterija je popolnoma izpraznjena.■ Večkrat 1-krat utripne: odpravljiva napaka, npr. previsoka ali prenizka temperatura.■ Večkrat 2-krat utripne: napaka strojne opreme, npr. akumulatorska baterija je okvarjena.
Zelena(07/2)	Sveti: Raven napolnjenosti akumulatorske baterije je > 0 %.
Zelena(07/3)	Sveti: Raven napolnjenosti akumulatorske baterije je > 25 %.
Zelena(07/4)	Sveti: Raven napolnjenosti akumulatorske baterije je > 50 %.
Zelena(07/5)	Sveti: Raven napolnjenosti akumulatorske baterije je > 75 %.

Med polnjenjem utripa zeleni LED-indikator za trenutno stanje napolnjenosti. Zeleni LED-indikatorji za nizko raven napolnjenosti neprekinjeno svetijo.

Čas uporabe akumulatorske baterije

Če se čas uporabe akumulatorske baterije, ki je bila do konca napolnjena, zmanjša, je akumulatorska baterija izrabljena in jo je treba zamenjati z novo originalno akumulatorsko baterijo.

7 OBNAŠANJE PRI DELU IN DELOVNA TEHNIKA

i NAPOTEK Kmetijska strokovna združenja redno ponujajo tečaje iz ravnanja z verižnimi žagami ter sečnje stebel.

⚠ NEVARNOST! Smrtna nevarnost zaradi nezadostnega strokovnega znanja! Nezadostno strokovno znanje lahko privede do najhujših poškodb in smrti!

■ Stebla smejo podirati in obvejevati le usposobljene in izkušene osebe.

⚠️ NEVARNOST! Življenjska nevarnost zaradi razklanega lesa! Zaradi potegnjenih ostružkov lahko pride do hudih poškodb ter do smrti!

Majavi ostružki in lesni drobir odstranite od dela, ki ga boste žagali.

7.1 Sečnja stebel (19, 20)

Pred sečnjo in med njo upoštevajte naslednje točke:

- Pri sečnji dreves je treba paziti, da druge osebe niso izpostavljene nevarnosti, da steblo ne pade na napajalne vode in da ne povzroči materialne škode. Če pride steblo v stik z napajalnimi vodi, je treba takoj obvestiti podjetje za oskrbo z električno energijo.

Pazite tudi na tujo lastnino, živali in predmete. V območju nevarnosti ne sme biti ničesar. V primeru škode takoj obvestite lastnika.

- Varnostna razdalja med drugimi delovnimi mesti ali predmeti mora znašati najmanj 2½ dolžini stebla.

■ Ocenite smer padanja stebla. Za smer padanja stebla so odločilni:

naravni nagib stebla
lega najvišje veje
višina stebla
enostranska rast vej
ravna ali strma lega
■ asimetrična rast, poškodbe drevesa
smer in hitrost vetra
obremenjenost s snegom

• Pri strmi legi vedno delajte nad steblom, ki ga boste podirali.
  ■ Poskrbite, da se na predhodno ugotovljeni poti umikanja ne nahajajo ovire. Pot umikanja mora potekati okoli 45° poševno nazaj od smeri padanja (19).
  ■ Hlod mora biti prost grmovja, vej in tujk (npr. umazanije, kamnov, majave skorje, žebljev, sponk, žice, itd.).

1. Pri podiralnih in skrajševalnih rezih postavite klinasti omejevalnik varno ob les, ki ga boste rezali.
2. Zasek (20/C) najprej vrežite vodoravno, po-tem poševno od zgoraj pod kotom od naj-manj 45°. S tem se prepreči zagozditev verižne žage pri izdelovanju drugega zaseka. Zasek se mora postaviti kar bližje tlemi in želeni smeri padanja (20/E). Globina zaseka mora znašati okoli 1/4 prečnika stebla.
3. Podiralni rez (20/D) vrežite točno vodoravno nasproti zaseka. Podiralni rez se mora vrezati na višini 3-5 cm nad vodoravnim zasekom.
4. Podiralni rez (20/D) vrežite tako globoko, da med zasekom (20/C) in podiralnim rezom (20/D) ostane sklep (20/F) najmanj 1/10 premera debla. Ta sklep preprečuje, da se steblo obrne in pade v napačni smeri. Pri približanju podiralnega reza (20/D) sklepu (20/F) bi steblo moralo začeti padati. Ne prežagajte sklepa!

Če steblo pada med žaganjem:

Če steblo morda pada v napačni smeri ali se nagiba nazaj in zagozdi verižno žago, prekinite podiralni rez. Za odpiranje reza in podiranje stebla v želeni črti padca za-

bijte zagozdo iz lesa, umetne mase ali aluminija.

■ Verižno žago takoj izvlecite iz reza, izklo-pite in odložite.
■ Pojdite v področje umika.
■ Pazite na padajoče veje.

1. Če steblo ostane stati, ga z zabijanjem za- gozd v podiralni rez kontrolirano privedite do padca.

Napotek: Smejo se uporabljati le lesene, plastične ali aluminijaste zagozde.

1. Po zaključku žaganja takoj snemite glušnike in pazite na signale ali opozorilne klice.

Vbodne, vzdolžne reze in reze v jedro naj izvajajo izkušene ali usposobljene osebe (20).

⚠️ NEVARNOST! Življenjska nevarnost zara-di padanja stebla! Če umikanje pred padajočim steblom ni mogoče, lahko pride do hudih telesnih poškodb ter tudi do smrti!

■ S podiranjem začnite šele, ko je zagotovljeno umikanje do stebla, ki ga boste podirali, brez ovir.

⚠️ NEVARNOST! Življenjska nevarnost zara- di nekontroliranega padanja stebla! Nekontroli- rano padanje stebel lahko povzroči hude telesne poškodbe ter tudi smrt!

Da bi zagotovili nadzorovano padanje stebla, pustite med zasekom in podiralnim rezom sklep, ki znaša približno 1/10 premera hloda.
■ Podiranja ne izvajajte v vetru.

7.2 Obvejevanje (21)

Kot obvejevanje se označuje ločevanje vej od podrtega stebla. Pri tem upoštevajte naslednje točke:

■ Med delom oprite verižno žago s krempljas-tim naslonom ob hlod.
■ Večje, navzdol usmerjene veje, ki podpirajo steblo, sprva pustite.
■ Manjše veje odrežite z enim rezom.
Sistematično in po vrsti odžagajte veje s stebla (21/a). Najprej odžagajte veje, ki vas ovirajo. Nato odžagajte veje, ki povzročajo na-petost. Nazadnje odžagajte glavno vejo na osnovi.
■ Prosto viseče veje odžagajte od zgoraj (21/b), vendar ne od spodaj.
Pazite na napete veje in jih odrežite od spodaj navzgor (21/c), da preprečite zagozditev verižne žage.

7.3 Skrajševanje stebla (22–25)

Skrajševanje pomeni delitev podrtega stebla na dele. Pri tem upoštevajte naslednje točke:

Pazite na svojo varno razdaljo in enakomerno porazdelitev svoje telesne teže na obe nogi. Če je mogoče, je treba steblo podložiti in podpreti z vejami, gredami ali zagozdami.
- Pri strmi legi vedno delajte nad deblom, ker se deblo lahko odkotali (22).
Verižno žago vodite tako, da se v podaljšanem obračalnem območju verige ne nahaja noben del telesa.
Klinasti omejevalnik postavite direktno poleg rezalnega roba in pustite, da se verižna žaga obrača okoli te točke. Na koncu reza ne izvajajte pritiska.
Da bi v trenutku, ko prežagate deblo, ohranili popoln nadzor nad verižno žago, proti koncu reza zmanjšajte pritisk, ne da bi pri tem popustili trden oprijem ročaja verižne žage.
Pazite na to, da se veriga ne dotika tal.
■ Preden odstranite verižno žago, počakajte, da se veriga po zaključku reza ustavi.
■ Motor verižne žage vedno izklopite, preden preidete na drugo steblo.

Da preprečite zagozditev verižne žage in drobljenje lesa, najprej žagajte 1/3 premera debla od spodaj navzgor (24/a), potem pa ostanek prerežite od zgoraj na višino spodnjega reza (24/b).

Deblo se prilega na obeh koncih:

Da preprečite zagozditev verižne žage in drobljenje lesa, najprej žagajte 1/3 premera debla od zgoraj navzdol (25/a), potem pa ostanek prerežite od spodaj na višino zgornjega reza (25/b).

⚠ NEVARNOST! Smrtna nevarnost zaradi povratnega udarca! Povratni udarec naprave lahko povzroči smrtno nevarnost za uporabnika.

■ Z ustreznimi ukrepi obvezno poskrbite za preprečitev povratnega udarca.

7.4 Skrajševanje žaganega lesa

Pri tem delu je treba upoštevati naslednje točke:

■ Uporabite varno rezalno podlago (kozo za žaganje, zagozde, grede).

Pazite na varno stojo in enakomerno porazdelitev telesne teže.
Oblovino zavarujte pred obračanjem.
Na rez položite le tekočo verigo. Verižne žage nikoli ne vklopite s položeno verigo.
■ Lesa ne pritrjujte z nogo in ne držite s po- močjo druge osebe.

8 VZDRŽEVANJE IN NEGA

⚠️ OPOZORILO! Nevarnost ureznin. Nevarnost ureznin pri prijemanju delov z ostrimi robovi in premikajočih se delov ter rezalnega orodja.

Pred vzdrževalnimi deli, nego in čiščenjem vedno izklopite napravo. Odstranite akumulatorsko baterijo.
- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice.

Verižna žaga ustreza vsem zadevnim varnostnim standardom. Popravila sme opravljati le kvalificirano strokovno osebje ob izključni uporabi originalnih nadomestnih delov.

■ Po vsaki uporabi preverite obrabljenost verižne žage in po potrebi zamenjajte poškodovane sestavne dele.
Naprave ne izpostavljajte mokroti ali vlagi. Očistite plastične dele s krpo in pri tem ne uporabljajte sredstev za čiščenje oz. topil.
Očistite reže za zračno hlajenje, će se zamašijo.
■ Ne pršite verižne žage z vodo in ne uporabljajte visokotlačnega čistilnika.
■ Uporabljajte samo nadomestne dele, ki jih je predpisal proizvajalec.

8.1 Preverjanje napetosti verige

Pogosto kontrolirajte napetost verige, saj se nove verige raztegnejo.

Pri obratovalni temperaturi se veriga podaljša in povesi.

i NAPOTEK Veriga je pravilno napeta, če:

■ se prilega na spodnjo stran meča in se lahko povleče z roko
■ se v sredini meča lahko dvigne za 3–4 mm

PREVIDNO! Nevarnost telesnih poškodb zaradi izskočitve verige! Premalo napeta veriga lahko med delovanjem izskoči in povzroči telesne poškodbe.

⚠️ NEVARNOST! Smrtna nevarnost zaradi povratnega udarca! Povratni udarec verižne žage lahko povzroči smrtno nevarnost za uporabnika.

■ Ustrezno nabrusite verigo!

i NAPOTEK Za neizkušenega uporabnika verižnih žag priporočamo, da verigo nabrusi strokovnjak servisne službe.

Zaradi varnosti in učinkovitosti mora biti veriga vedno dobro nabrušena.

Je žagovina podobna prahu.
■ Je za žaganje potrebna večja moč.
Rez ni raven.
So tresljaji močnejši.

Če brušenje zaupate specializirani servisni službi, bo ta za brušenje uporabila ustrezna orodja, ki zagotavljajo minimalno odstranjevanje materiala in enakomerno nabrušenost vseh zob.

Samodejno ostrenje verige lahko poteka s pomočjo posebne okrogle pile, katere premer se vedno ujema s posamezno vrsto verige (glejte Poglavje 8.6 "Tabela za vzdrževanje verige", stran 158). Potrebne so veščine in izkušnje, da se preprečijo poškodbe zob.

Brušenje verige:

1. Izklopite verižno žago in izvlecite akumulatorsko baterijo!
2. Sprožite zavoro verige.
3. Meč z montirano verigo trdno vpnite v prime- ren vijačni primež in pri tem pazite, da se ve- riga lahko prosto premika.
4. Če je veriga zrahljana, jo napnite.
5. Pilo vstavite v ustrezno vodilo in nato v odpr- tino zoba, pri tem je treba ohraniti enaki kot v skladu s profilom zoba.
6. S pilo pobrusite le nekajkrat in samo v smeri naprej, delovni korak pa nato ponovite na

vseh zobeh in vedno v isti smeri (desno ali levo).

1. Obrnite meč v primežu in delovni korak pono-vite na ostalih zobeh.
2. Preverite, ali omejevalnik globine ne gleda čez orodje za preverjanje in popilite morebitni presežek s ploščato pilo ter zaokrožite profil.
3. Po brušenju odstranite vse ostružke od piljenja in prah ter verigo namočite v mazivo.

so zobje dolgi manj kot 5 mm;
Če je oznaka na zobeh za rezanje presežena,
- je rega členov na kovicah verige prevelika.

8.3 Čiščenje notranjosti verižnika

Verižno žago temeljito očistite po vsaki uporabi.

1. Odstranite akumulatorsko baterijo in položite verižno žago na stabilno podlago.
2. Odvijte pokrov za verižnik.
3. Očistite notranjost z ustreznim čopičem.
4. Snemite verigo in snemite meč.
5. Očistite utor vodila in vrtino za vhod olja.

1. Snemite meč (27/1): Odvijte vijak (27/2) in sprostite adaptersko ploščo z vpenjalnimi kavlji (27/3) iz meča.
2. Obrnite meč po vzdolžni osi.
3. Znova namestite adaptersko ploščo na meč in jo s križnim vijakom znova pritrdite.
4. Znova montirajte meč (glejte Poglavje 4.1 "Montaža meča (02, 03)", stran 151).

8.5 Preverjanje, obračanje in mazanje meča (28, 29)

Preverjanje meča

Vodilo redno preverjajte glede poškodb. Po potrebi odstranite štrleče robove (28/1), tj. pobrusite jih pod kotom 45° (28/2).

Obračanje meča

Da preprečite enostransko obrabo, morate meč po vsakem ostrenju in vsaki zamenjavi verige obrniti.

1. Namestite napravo za hitro vpenjanje na meč (glejte Poglavje 8.4 "Predelava naprave za hitro napenjanje (27)", stran 158).

2. Obrnite meč.

Mazanje meča

1. Skrbno očistite utor vodila (28/3) in luknje za vstop olja (28/4).
2. Mazalno vrtino (29/1) skrbno očistite z obeh strani.
3. S tlačilko za mast (29/2) zaporedoma na obeh straneh vtisnite toliko masti, dokler mast ne začne enakomerno izhajati na konicah obračalnika. Obračalnik pri tem vedno ponovno obrnite.

8.6 Tabela za vzdrževanje verige

⚠️ OPOZORILO! Nevarnost hudih telesnih poškodb. Če je na verižni žagi neodobrena veriga ali meč, lahko pride do hudih telesnih poškodb.

■ Uporabljajte samo odobrene verige in meče.

Veriga (meč) Premer pile Čelni kot Izpodrezni			kot	Čelni nagib (55°)	Globina
		Vrtilni kot orodja	Nagibni kot orodja	Stranski kot
90PX040X(104MLEA041)	4,5 mm 30° 0° 75° 0,025"
91P045X(120SDEA041)	5/32" 30° 0° 85° 0,025"
91PX052X(140SDEA041)	5/32" 30° 0° 85° 0,025"
Globina Pila

9 POMOČ PRI MOTNJAH

PREVIDNO! Nevarnost telesnih poškodb. Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.

• Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!
  Izklopite napravo in izvlecite akumulatorsko baterijo!

i NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo.

Motnja Vzrok Ukrep
Motor ne deluje. Akumulatorska	baterija ne zagotavlja napetosti.	Napajanje naj preveri elektro stro-kovnjak.
	Preobremenitvena zaščita je sprožila izklop.	Počakajte, da se znova vzpostavi zaščita napajanja pred preobremeni-tvijo.
	Zavora verige je vklopljena.	Sprožite zavoro verige.
Meč in veriga se segrejeta. Na-staja dim.	Veriga je preveč napeta.	Popustite napetost verige.
	Rezervoar za olje je pra-zen.	Dolijte olje za verigo.Preverite rezervoar olja glede po-škodb.
	Luknja za vstop olja in/ali utor meča sta umazana.	Očistite luknjo za vstop olja in utor meča.
Motor deluje, vendar se veriga ne premika.	Veriga je preveč napeta.	Popustite napetost verige.
	Napaka naprave	Poiščite servisno mesto proizvajal-ca.
Namesto žagovine nastaja sa-mo lesni prah. Verižno žago je treba potiskati skozi les.	Veriga je topa.	Naostrite verigo žage ali poiščite servisno mesto proizvajalca.

Motnja Vzrok Ukrep

Naprava neobičajno vibrira. Napaka naprave Poiščite servisno mesto proizvajalca.

10 TRANSPORT

⚠️ OPOZORILO! Smrtna nevarnost in nevarnost hudih telesnih poškodb. Delujoča veriga lahko pri transportu povzroči najhujše telesne poškodbe in tudi smrt.

Verižne žage nikoli ne nosite niti ne transportirajte z vklopljeno verigo.
■ Pred transportom opravite zgoraj navedene ukrepe:

Pred transportom opravite naslednje ukrepe:

1. Izklopite verižno žago in izvlecite akumulatorsko baterijo!
2. Nataknite ščitnik verige.
3. Pri nošenju držite verižno žago samo na ročaju. Meč in veriga sta pri tem obrnjena nazaj.
4. V vozilu: Zavarujte verižno žago pred prevrnitvijo, poškodbami in iztekanjem olja za verigo.

i NAPOTEK Nazivna energija akumulatorske baterije znaša več kot 100 Wh! Upoštevajte naslednje napotke za transport!

Vsebovani litij-ionski akumulator je predmet zakona o nevarnih snoveh, vendar pa ga je mogoče transportirati tudi ob poenostavljenih pogojih:

Zasebni uporabnik lahko akumulatorsko baterijo transportira v cestnem prometu brez nadaljnjih omejitev, će je le-ta zapakirana v maloprodajni embalaži in se transport uporablja za zasebne namene.
■ Poslovni uporabniki, ki transport izvajajo v povezavi s svojo osrednjo dejavnostjo (npr. dostave na delovišča ali predstavitvene lokacije in z njih), prav tako lahko izkoristijo to poenostavitev.

V obeh primerih je treba s previdnostnimi ukrepi obvezno preprečiti sprostitev vsebine. V drugih primerih je treba obvezno upoštevati zakon o nevarnih snoveh. Ob neupoštevanju pošiljatelju, morda pa tudi prevozniku, grozijo znatne globe.

Dodatni napotki za prevoz in pošiljanje

Litij-ionske akumulatorske baterije transportirajte oz. pošiljajte samo v brezhibnem stanju!
■ Za transport akumulatorskih baterij uporabljajte izključno originalno škatlo ali primer-

no škatlo za nevarne snovi (ni potrebno pri akumulatorskih baterijah z nazivno energijo manj kot 100 Wh).

■ Prelepite odprte kontakte akumulatorske baterije, da preprečite kratki stik.
Zavarujte akumulatorsko baterijo v embalaži pred premikanjem, da preprečite poškodbe akumulatorske baterije.
- Pri transportu oz. pošiljanju (npr. prek ku-rirske ali dostavne službe) zagotovite pravilno označitev in dokumentacijo za pošiljanje.
■ Predhodno se informirajte, ali želeni ponudnik nudi storitev transporta in pokažite svojo pošiljko.

Priporočamo, da v pripravo pošiljke vključite strokovnjaka za nevarne snovi. Upoštevajte tudi morebitne dodatne nacionalne predpise.

11 SHRANJEVANJE NAPRAVE

■ Po vsaki uporabi odstranite akumulatorsko baterijo iz naprave.
- Temeljito očistite napravo in – će so na voljo – namestite vsa zaščitna pokrivala.
■ Hranite napravo na suhem mestu z možnostjo zaklepanja in izven dosega otrok.
Pri obratovalnih premorih, ki trajajo dlje kot 30 dni, izvedite naslednja dela:
- Izpraznite rezervoar za olje za verigo.
■ Snemite verigo in meč, očistite in poškropite z oljem za zaščito pred rjo.

POZOR! Nevarnost poškodb naprave. Izsušeno/zlepljeno olje za verigo lahko pri daljšem skladiščenju privede do poškodb na komponentah za vodenje olja in črpalki za olje.

Olje za verigo pred vsakim daljšim skladiščenjem odstranite iz verižne žage.

12 ODSTRANJEVANJE

Napotki k Uredbi o odpadni električni in elektronski opremi

Stara električna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jo je treba odstraniti ločeno!

■ Stare baterije ali akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo

odstraniti iz naprave! Njihovo odstranjevanje urejajo predpisi za baterije.

Lastniki oz. uporabniki električnih in elektronskih naprav jih morajo po uporabi skladno z zakonom vrniti.
Končni uporabnik nosi odgovornost za izbris osebnih podatkov s stare naprave za odstra-nitev!

Simbol prekrižanega zabojnika za odpadke pomeni, da se odpadne električne in elektronske opreme ne sme odvreči med gospodinjske odpadke.

Odpadno električno in elektronsko opremo lahko brezplačno oddate na naslednjih mestih:

■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);
prodajna mesta električnih naprav (fizična in spletna), kjer so prodajalci obvezani sprejeti vračila oziroma kjer to storitev prostovoljno ponujajo.

Te izjave veljajo samo za naprave, ki so nameščene in kupljene v Evropski uniji in za katere velja evropska Direktiva 2012/19/EU. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje stare električne in elektronske opreme.

Napotki k Uredbi o ravnanju z baterijami in akumulatorji ter odpadnimi baterijami in akumulatorji

■ Stare baterije in stari akumulatorji ne sodijo med gospodinjske odpadke, temveč jih je treba odstraniti ločeno!

■ Za varno odstranitev baterij ali akumulatorjev iz električnih naprav in za informacije o njiho-

vi vrsti oz. kemičnem sistemu upoštevajte nadaljnje podatke v navodilih za uporabo in montažo.

Lastniki oz. uporabniki baterij in akumulatorjev jih morajo po uporabi skladno z zakonom vrniti. Vračilo je omejeno na oddajo količin, običajnih za gospodinjstva.

Stare baterije lahko vsebujejo škodljive snovi ali težke kovine, ki lahko škodujejo okolju in zdravju. Uporaba starih baterij in v njih vsebovanih virov prispeva k zaščiti teh pomembnih dobrin.

Simbol prekrižanega zabojnika za odpadke pomeni, da se baterij in akumulatorjev ne sme odvreči med gospodinjske odpadke.

Če so pod zabojnikom za smeti tudi oznake Hg, Cd ali Pb, velja naslednje:

■ Hg: Baterija vsebuje več kot 0,0005 % živega srebra
Cd: Baterija vsebuje več kot 0,002 % kadmija
Pb: Baterija vsebuje več kot 0,004 % svinca

Akumulatorje in baterije lahko brezplačno oddate na naslednjih mestih:

■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);
■ prodajna mesta baterij in akumulatorjev;
■ zbirna mesta skupnega zbirnega sistema za stare baterije za naprave;
■ zbirna mesta proizvajalca (če ni član skupne-ga zbirnega sistema).

Te izjave veljajo samo za akumulatorje in baterije, ki so kupljene v Evropski uniji in za katere velja evropska Direktiva 2006/66/ES. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje akumulatorjev in baterij.

13 TEHNIČNI PODATKI

Verižna žaga CS 4235
Št. izd. 113616
Hitrost v prostem teku 15–20 m/s
Delovna hitrost 7–20 m/s
Razdelitev – verižnik 3/8“
Zavora verige da (električna, PCB in za-	vorni drog)
Čas izteka verige (DIN EN 60745-2-13 – 19.107) maks. 0,15 s
Čas izteka verige (DIN EN 50144-2-13:2001 – 18.104) maks. 2 s

Verižna žaga CS 4235
Aktiviranje verige dvodelno
Prostornina posode za olje verige 250 ml
Teža z mečem in verigo 3,80 kg
Teža brez meča in verige 3,15 kg
Preobremenitvena zaščita ne
Raven zvočne moči LwA (DIN EN ISO 3744) 108 dB(A)
Raven zvočnega tlaka LpA 88 dB(A)	K = 3,0 dB(A)
Vrednost tresljajev (DIN EN 28662-1)* 2,5 m/s	^2 K = 1,5 m/s ^2

Veriga 90PX040X 91PX045X 91PX052X

Debelina pogonskih členov 1,1 mm 1,27 mm 1,27 mm

Meč 104MLEA041	120SDEA041	140SDEA041
Dolžina meča		10"/25 cm	12"/30 cm	14"/35 cm
Dolžina reza		17 cm	22 cm	27 cm

* Opombe:
Navedena vrednost emisije vibracij je izmerjena v skladu s standardiziranimi postopki preizkušanja in jo je mogoče uporabiti za primerjavo električnega orodja z drugimi napravami.
Navedena vrednost emisije vibracij se lahko uporabi tudi za predhodno oceno izpostavljenosti (stopnja izpostavljenosti vibracijam).
Vrednost emisije vibracij se lahko med dejansko uporabo električnega orodja razlikuje

od navedene vrednosti, odvisno od vrste in načina uporabe električnega orodja.

■ Poskusite vzdrževati kar najnižjo obremenitev z vibracijam. Primer ukrepov za zmanjšanje obremenitve z vibracijami sta nošenje rokavic pri uporabi orodja in omejitev časa uporabe. Pri tem je treba upoštevati vse dele delovnega cikla (na primer čase, ko je električno orodje izklopljeno, in čase, ko je vklopljeno, vendar brez obremenitve).

Akumulatorska baterija	127390
Nazivna napetost	36 V/maks. 42 V
Nazivna kapaciteta	7,5 Ah
Trajanje postopka polnjenja	pribl. 150 min

Polnilnik	127391
Omrežna napetost	230 V (AC)
Omrežna frekvenca	50 Hz
Izhodna napetost	42 V (DC)
Temperaturno območje uporabe	od 0 °C do +40 °C

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo ser-

visno delavnico AL-KO. Najdete jo na naslednjem naslovu:

Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo, će:

■ so ta navodila za uporabo upoštevana,
■ je bila naprava strokovno uporabljena,
■ so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, če:

■ so bili izvedeni samovoljni poskusi popravila,
■ so bile izvedene samovoljne tehnične spre-membe,
■ naprava ni bila uporabljena v skladu z namenom uporabe.

■ poškodbe laka, ki so posledica normalne uporabe,

obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x).

- poškodbe laka, ki so posledica normalne uporabe, - obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x).

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacije o Uputama za uporabu...... 165

2.4.2 Kočnica lanca / stega kočnice lanca

Lančana pila ima ručnu kočnicu lanca koja se, n-pr. u slučaju povratnog trzaja aktivira preko stege kočnice lanca. Pri aktiviranju kočnice lanca lanac pile i motor naglo se zaustavljaju.

13 Utičnica za spojni kabel akumulatora

14 Pokrov za lančanik

5.3.1 Testiranje kočnice lanca pri isključenom motoru (09)

5.3.2 Testiranje kočnice lanca pri uključenom motoru (09)

H NAPOMENA Prije svakog uključivanja lančane pile otpustite kočnicu lanca.

1. Lančanu pilu sigurno i čvrsto držite za rukohvat i stražnju ručku.
2. Stega kočnice lanca (09/1) povucite u smjeru rukohvata (09/2) (09/a) i tako otpustite kočnicu lanca.
3. Uključite motor.
4. Stegu kočnice lanca (09/1) pritisnite prema naprijed (09/b). Lanac pile i motor moraju se odmah zaustaviti.

6 UPRAVLJANJE

⚠ OPASNOST! Opasnost po život i opasnost od teških ozljeda. Nepoznavanje sigurnosnih napomena i upute za rukovanje može dovesti do najtežih ozljeda, a čak i smrti.

• Prije uporabe lančane pile pročitajte i uzmite u obzir sve sigurnosne napomene i upute za rukovanje koje se navode u ovim Uputama za uporabu te drugim uputama na koje se ov-dje ukazuje!

- Pridržavajte se odgovarajućih lokalnih odredbi o vremenu rada.

■ Stražnju ručku čvrsto obuhvatite i držite desnom rukom, a rukohvat lijevom rukom.
■ Ručku ne puštajte sve dok motor radi.
■ Lančanu pilu nemojte upotrebljavati u slučaju:
umora
mučnine
- utjecaja alkohola, lijekova i droga

Postupak Test funkcija kočnice lanca.

⚠ UPOZORENJE! Opasnost po život i opasnost od najtežih ozljeda zbog neispravne kočnice lanca. Ako kočnica lanca ne funkcionira, kod npr. povratnog trzaja (kickbacka) lanac pile može rukovatelju nanijeti teške ozljede pa čak i smrt.

• Prije svakog početka rada testirajte kočnicu lanca.
• Lančanu pilu nemojte uključivati ako je kočni-ca lanca neispravna. U tom slučaju lančanu pilu odnesite na provjeru u servis.

6.7 Povećanje/smanjenje brzine lanca pile [funkcija ekološki način rada / električni način rada] (18)

S funkcijom Ekološki način rada / električni način rada možete po želji povećavati ili smanjivati brzinu lanca pile. Pri većoj brzini (električni način rada) smanjuje se vrijeme rada akumulatora.
