NÁVOD NA OBSLUHU B200 Li AL-KO

1.2 Vysvetlenie symbolov a signálne slo-

vá .......................................................230 2 Popis výrobku .......................................... 230

2.1 Používanie v súlade s určením ..........230

2.2 Možné predvídateľné chybné použitie231

2.4.2 Brzda reťaze/strmeň brzdy reťa-

2.7 Prehľad výrobku (01).......................... 232

3.1.1 Bezpečnosť pracovného miesta .. 233

3.1.2 Bezpečnosť elektrických súčastí . 233

3.1.3 Bezpečnosť osôb......................... 233

3.1.4 Používanie a zaobchádzanie s

elektrickým náradím .................... 234

3.1.5 Používanie a zaobchádzanie s

akumulátorovým náradím ............ 234

3.1.6 Servis........................................... 234

3.2 Bezpečnostné upozornenia pre reťa-

zové píly ............................................. 234

3.3 Príčiny a zabránenie spätnému rázu.. 235

3.4 Bezpečnostné upozornenia pre aku-

mulátor a nabíjačku............................ 235

3.5 Pokyny k bezpečnému vykonávaniu

3.5.3 Vibračné zaťaženie...................... 236

5.2 Doplnenie reťazového oleja (08) ........239

5.3 Funkčný test reťazovej brzdy..............239

6.3 Vloženie/vybratie akumulátora (14) ....240

6.7 Zvýšenie alebo zníženie rýchlosti re-

8.3 Čistenie vnútorného priestoru reťazo-

vého kolesa ........................................244

8.4 Demontáž rýchloupínacieho zariade-

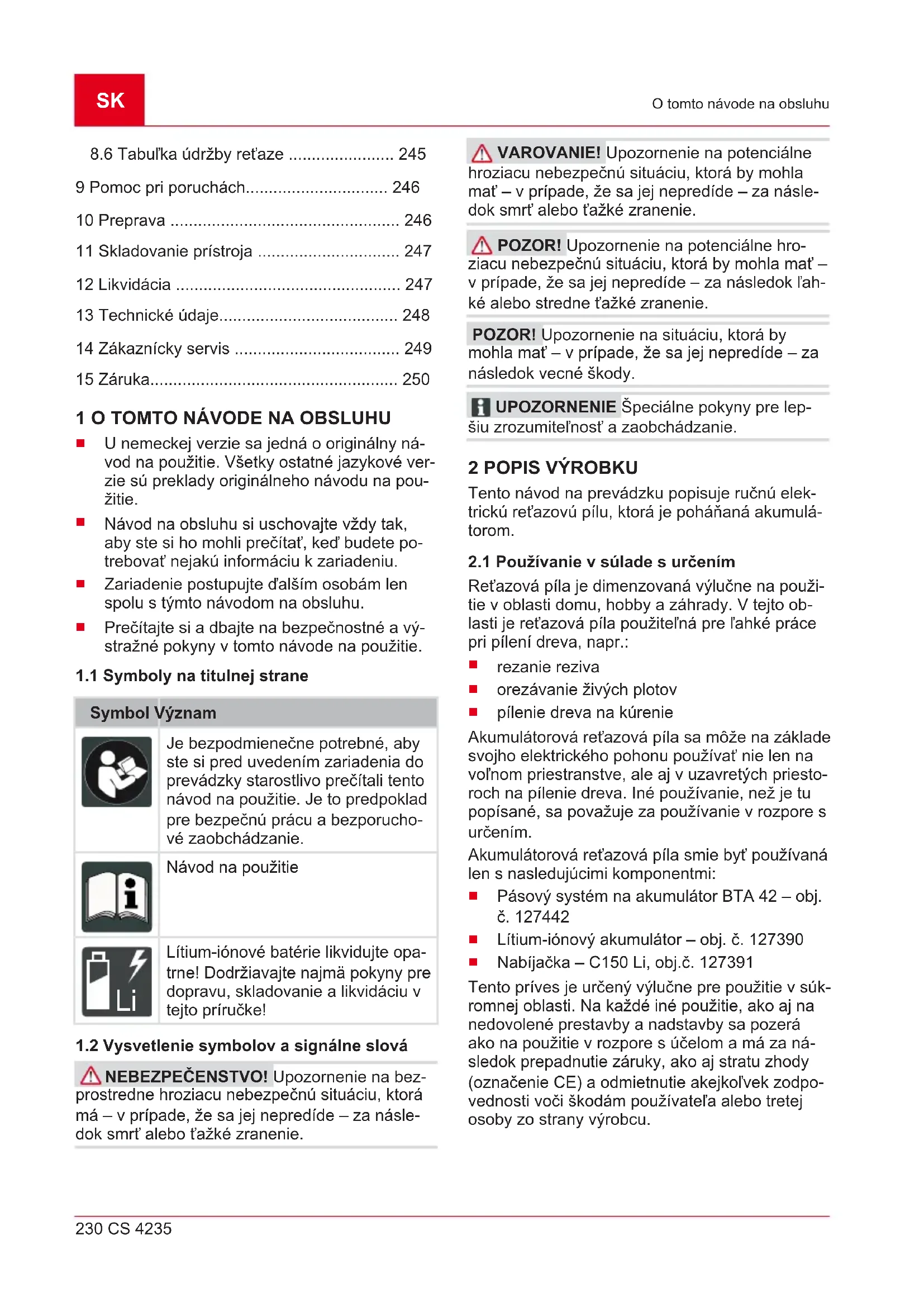

U nemeckej verzie sa jedná o originálny ná- vod na použitie. Všetky ostatné jazykové ver- zie sú preklady originálneho návodu na pou- žitie.

Návod na obsluhu si uschovajte vždy tak, aby ste si ho mohli prečítať, keď budete po- trebovať nejakú informáciu k zariadeniu.

Symbol Význam Je bezpodmienečne potrebné, aby ste si pred uvedením zariadenia do prevádzky starostlivo prečítali tento návod na použitie. Je to predpoklad pre bezpečnú prácu a bezporucho- vé zaobchádzanie. Návod na použitie

1.2 Vysvetlenie symbolov a signálne slová

NEBEZPEČENSTVO! Upozornenie na bez- prostredne hroziacu nebezpečnú situáciu, ktorá má – v prípade, že sa jej nepredíde – za násle- dok smrť alebo ťažké zranenie. VAROVANIE! Upozornenie na potenciálne hroziacu nebezpečnú situáciu, ktorá by mohla mať – v prípade, že sa jej nepredíde – za násle- dok smrť alebo ťažké zranenie. POZOR! Upozornenie na potenciálne hro- ziacu nebezpečnú situáciu, ktorá by mohla mať – v prípade, že sa jej nepredíde – za následok ľah- ké alebo stredne ťažké zranenie. POZOR! Upozornenie na situáciu, ktorá by mohla mať – v prípade, že sa jej nepredíde – za následok vecné škody. UPOZORNENIE Špeciálne pokyny pre lep- šiu zrozumiteľnosť a zaobchádzanie.

Tento návod na prevádzku popisuje ručnú elek- trickú reťazovú pílu, ktorá je poháňaná akumulá- torom.

2.1 Používanie v súlade s určením

Reťazová píla je dimenzovaná výlučne na použi- tie v oblasti domu, hobby a záhrady. V tejto ob- lasti je reťazová píla použiteľná pre ľahké práce pri pílení dreva, napr.:

pílenie dreva na kúrenie Akumulátorová reťazová píla sa môže na základe svojho elektrického pohonu používať nie len na voľnom priestranstve, ale aj v uzavretých priesto- roch na pílenie dreva. Iné používanie, než je tu popísané, sa považuje za používanie v rozpore s určením. Akumulátorová reťazová píla smie byť používaná len s nasledujúcimi komponentmi:

Lítium-iónový akumulátor – obj. č. 127390

Nabíjačka – C150 Li, obj.č. 127391 Tento príves je určený výlučne pre použitie v súk- romnej oblasti. Na každé iné použitie, ako aj na nedovolené prestavby a nadstavby sa pozerá ako na použitie v rozpore s účelom a má za ná- sledok prepadnutie záruky, ako aj stratu zhody (označenie CE) a odmietnutie akejkoľvek zodpo- vednosti voči škodám používateľa alebo tretej osoby zo strany výrobcu.469892_c 231 Popis výrobku POZOR! Nebezpečenstvo zranenia v dô- sledku použitia v rozpore s určením! Ak sa re- ťazovou pílou píli drevo, ktoré obsahuje cudzie predmety alebo iné materiály, môže dôjsť k zra- neniu.

Reťazovú pílu používajte iba na ľahké práce pri pílení dreva.

2.2 Možné predvídateľné chybné použitie

Nepíľte vetvy, ktoré sa nachádzajú priamo alebo pod ostrým uhlom nad používateľom alebo inými osobami.

Na mazanie reťazovej píly nepoužívajte starý alebo minerálny olej.

Zariadenie nepoužívajte vo výbušnom pro- stredí.

Aj pri používaní zariadenia v súlade s určením môže zostať zvyškové riziko, ktoré sa nedá vylú- čiť. V dôsledku druhu a konštrukcie zariadenia sa nedajú vylúčiť nasledujúce nebezpečenstvá.

Kontakt s voľne prístupnými zubmi reťaze (nebezpečenstvo porezania).

Prístup k otáčajúcej sa reťazi (nebezpečen- stvo porezania).

Náhly a nepredvídateľný pohyb rezacej časti (nebezpečenstvo porezania).

Uvoľnenie dielov rezajúcich drevo.

Obmedzenie sluchu počas práce, ak sa ne- používa ochrana sluchu.

2.4 Bezpečnostné a ochranné zariadenia

VAROVANIE! Nebezpečenstvo vážnych zranení v dôsledku manipulácie s bezpeč- nostnými a ochrannými zariadeniami. Na zák- lade manipulácie s bezpečnostnými a ochranný- mi zariadeniami môže pri práci s reťazovou pílou dôjsť k vážnym zraneniam.

Tieto bezpečnostné a ochranné zariadenia nikdy neodstavujte mimo prevádzku!

S reťazovou pílou pracujte iba v prípade, ak správne fungujú všetky bezpečnostné a ochranné zariadenia.

2.4.1 Ochrana proti zapnutiu

Ak obsluha viackrát za sebou zrýchli reťazovú pí- lu, táto sa na niekoľko sekúnd vypne, aby sa chránila elektronika a reťaz píly. V takom prípade počkajte, kým sa dá reťazová píla opäť zapnúť.

2.4.2 Brzda reťaze/strmeň brzdy reťaze

Reťazová píla má ručnú brzdu reťaze, ktorá sa aktivuje napr. pri spätnom ráze (kickback) pro- stredníctvom strmeňa brzdy reťaze. Pri aktivácii brzdy reťaze sa reťaz píly a motor okamžite za- stavia.

2.4.3 Ochrana proti preťaženiu

Reťazová píla je vybavená ochranným vypína- čom v prípade preťaženia, ktorý pri preťažení pílu vypne. Po krátkej fáze ochladenia je možné reťazovú pí- lu opäť zapnúť.

Akumulátorová reťazová píla je určená na pre- vádzku s lítium-iónovým akumulátorom Power- Flex (obj. č. 127390). Na nabíjanie akumulátora je potrebná nabíjačka akumulátorov PowerFlex (obj. č.127391). POZOR! Nebezpečenstvo poškodenia prí- stroja a akumulátora. Ak sa prístroj prevádzkuje s nevhodným akumulátorom, môže dojsť k po- škodeniu prístroja a akumulátora.

Prístroj prevádzkujte len s predpísaným aku- mulátorom. UPOZORNENIE Akumulátor, nabíjačka a systém popruhov nie sú súčasťou dodávky a pre- to musia byť zakúpené zvlášť. Po vybalení skontrolujte, či boli dodané všetky konštrukčné diely.

Č. Konštrukčná časť 1 Akumulátorová reťazová píla Č. Konštrukčná časť 2 Vodiaca lišta 3 Ochrana reťaze 4 Reťaz píly 5 Návod na použitie

2.7 Prehľad výrobku (01)

Č. Konštrukčná časť 1 Ochrana reťaze 2 Vodiaca lišta 3 Reťaz píly 4 Ozubený doraz 5 Strmeň brzdy reťaze 6 Oblúková rukoväť 7 Uzáver nádrže na olej mazania reťaze 8 Ovládací panel režimu Eco/Power 9 Zadná rukoväť 10 Plynová páka 11 Tlačidlo blokovania pridávania plynu 12 Okno priezoru nádrže na olej mazania reťaze 13 Zásuvka pripojovacieho kábla akumu- látora 14 Kryt reťazového ozubeného kolesa 15 Rýchloupínacie zariadenie s centrál- nym uzáverom a otočným krúžkom 16 Akumulátor* 17 Nabíjačka* 18 Pásový systém na akumulátor so spo- jovacím káblom* *: Nie je súčasťou im dodávky, ale je dostupný pod nižšie uvedenými objednacími číslami:

Lítium-iónový akumulátor – obj. č. 127390

elektrické náradie VAROVANIE! Prečítajte si všetky bezpeč- nostné upozornenia a pokyny. Zanedbania pri dodržiavaní bezpečnostných upozornení a poky- nov môžu zapríčiniť zásah elektrickým prúdom, požiar a/alebo ťažké poranenia.

Všetky bezpečnostné upozornenia a pokyny uschovajte pre budúcnosť. Pojem „Elektrické náradie“ používaný v bezpeč- nostných upozorneniach sa vzťahuje na elektric- ké náradie poháňané zo siete (so sieťovým káb- lom) a na elektrické náradie poháňané akumulá- torom (bez sieťového kábla).

3.1.1 Bezpečnosť pracovného miesta

Udržiavajte vaše pracovné prostredie čis- té a dobre osvetlené. Neporiadok alebo ne- osvetlené pracovné oblasti môžu viesť k ne- hodám.

S elektrickým náradím nepracujte prostre- dí ohrozenom výbuchom, v ktorom sa na- chádzajú horľavé kvapaliny, plyny alebo prachy. Elektrické náradie vytvára iskry, kto- ré by mohli zapáliť prach alebo pary.

Počas používania elektrického náradia dbajte na bezpečnú vzdialenosť detí a iných osôb. Pri rozptýlení môžete stratiť kontrolu nad elektrickým náradím.

3.1.2 Bezpečnosť elektrických súčastí

Zástrčka elektrického zariadenia musí byť vhodná pre danú zásuvku. Zástrčka sa ne- smie žiadnym spôsobom meniť. Nepouží- vajte zástrčkové adaptéry spolu s elektric- kým náradím s ochranným uzemnením. Nezmenené zástrčky a vhodné zásuvky zni- žujú riziko zásahu elektrickým prúdom.

Vyhýbajte sa telesnému kontaktu s uzem- nenými povrchmi ako sú rúry, kúrenia, sporáky a chladničky. Existuje zvýšené rizi- ko zásahu elektrickým prúdom, keď je vaše telo uzemnené.

S elektrickým náradím sa vyhýbajte dažďu a vlhku. Vniknutie vody do elektrického nára- dia zvyšuje riziko zásahu elektrickým prú- dom.

Kábel nepoužívajte v rozpore s určením, na nosenie elektrického náradia, vešanie alebo na vytiahnutie zástrčky zo zásuvky. Kábel držte v bezpečnej vzdialenosti od horúčavy, oleja, ostrých hrán alebo pohy- bujúcich sa častí zariadenia. Poškodené alebo zamotané káble zvyšujúc riziko zásahu elektrickým prúdom.

Ak s elektrickým náradím pracujete von- ku, používajte len také predlžovacie káble, ktoré sú vhodné aj do vonkajšieho pros- tredia. Použitie predlžovacieho kábla vhod- ného do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.

3.1.3 Bezpečnosť osôb

Buďte opatrný, dávajte pozor na to,čo ro- bíte, a pracujte s elektrickým náradím s rozumom. Nepoužívajte elektrické nára- die, keď ste unavený alebo pod vplyvom drog, alkoholu alebo liekov. Moment nepo- zornosti pri používaní elektrického náradia môže viesť k vážnym poraneniam.

Noste osobné ochranné prostriedky a vždy noste ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako pra- chová maska, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, podľa druhu a použitia elektrického náradia, znižuje riziko zranení.

Vyhýbajte sa neúmyselnému uvedeniu do prevádzky. Pred pripojením elektrického náradia k elektrickej sieti a/alebo k aku- mulátoru, resp. pred jeho zdvihnutím ale- bo prenášaním sa uistite, že elektrické ná- radie je vypnuté. Ak máte pri prenášaní elektrického náradia prst na spínači alebo ak elektrické náradie pripájate k elektrickému napájaniu v zapnutom stave, môže to viesť k nehodám.

Pred zapnutím elektrického náradia od- stráňte nastavovacie nástroje alebo skrut- kovače. Nástroj alebo kľúč, ktorý sa nachá- dza v točiacej sa časti prístroja, môže viesť k zraneniam.

Vyhýbajte sa abnormálnemu držaniu tela. Postarajte sa o bezpečný postoj a udržia- vajte vždy rovnováhu. Tým môžete elektric- ké náradie v neočakávaných situáciách lep- šie kontrolovať.

Noste vhodný odev. Nenoste príliš široký odev alebo ozdoby. Vlasy a odev držte mi-SK 234 CS 4235 Bezpečnostné pokyny mo pohyblivých dielov. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohyb- livými dielmi.

Ak sa dajú namontovať zariadenia na od- sávania a zachytávanie prachu, ubezpečte sa, že sú pripojené a že sa používajú správne. Používanie odsávania prachu mô- že znížiť ohrozenie spôsobené prachom.

3.1.4 Používanie a zaobchádzanie s

Zariadenie nepreťažujte. Na svoju prácu používajte elektrické náradie na to určené. S vhodným elektrickým náradím budete pra- covať lepšie a bezpečnejšie v uvedenom roz- sahu výkonu.

Nepoužívajte elektrické náradie, ktorého spínač je pokazený. Elektrické náradie, kto- ré sa nedá zapnúť alebo vypnúť, je nebez- pečné a musí sa opraviť.

Vytiahnite zástrčku zo zásuvky a/alebo odstráňte akumulátor, predtým než vyko- náte nastavenia zariadenia, vymeníte ná- hradné diely alebo zariadenie odložíte. To- to bezpečnostné opatrenie zabraňujte ne- úmyselnému spusteniu elektrického náradia.

Nepoužívané elektrické náradie uchová- vajte mimo dosahu detí. Nenechajte zaria- denie obsluhovať osobami, ktoré s ním nie sú oboznámené a nečítali tento návod. Elektrické náradie je nebezpečné, keď ho po- užívajú neskúsené osoby.

Elektrické náradie ošetrujte starostlivo. Kontrolujte, či pohyblivé časti bezchybne fungujú a nezasekávajú sa, či nie sú nie- ktoré diely zlomené alebo poškodené tak, že by to negatívne ovplyvnilo funkčnosť elektrického náradia. Nechajte poškodené diely pred použitím zariadenia opraviť. Mnoho úrazov má príčinu v nesprávne vyko- nanej údržbe elektrického náradia.

Rezacie nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezacie nástroje s ostrými reznými hranami sa menej zasekáva- jú a dajú sa ľahšie viesť.

Elektrické náradie, príslušenstvo, vložené nástroje atď. podľa týchto pokynov. Zohľadnite pri tom pracovné podmienka a činnosť, ktorá sa má vykonať. Použitie elektrického náradia na iné použitie ako je ur- čené, môže viesť k nebezpečným situáciám.

3.1.5 Používanie a zaobchádzanie s

akumulátorovým náradím

Akumulátory nabíjajte len v nabíjačkách, ktoré sú odporúčané výrobcom. Nabíjač- ke, ktorá je vhodná pre určitý druh akumulá- torov, hrozí nebezpečenstvo požiaru, ak sa bude používať s inými akumulátormi.

Do elektrických náradí používajte len aku- mulátory, ktoré sú na to určené. Používa- nie iných akumulátorov môže viesť k zrane- niam a nebezpečenstvu vzniku požiaru.

Nepoužívaný akumulátor uchovávajte v bezpečnej vzdialenosti od kancelárskych spiniek, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobiť premostenie kon- taktov. Skrat medzi kontaktmi akumulátora môžu mať za následok popáleniny alebo po- žiar.

Pri nesprávnom použití môže z akumulá- tora vytekať kvapalina. Zabráňte kontaktu s ňou. Pri náhodnom kontakte opláchnite vodou. Ak sa kvapalina dostane do očí, vyhľadajte aj lekársku pomoc. Vytekajúca kvapalina akumulátora môže viesť k podráž- deniu kože alebo popáleninám.

Elektrické náradie si pre svoju bezpeč- nosť nechajte opraviť len od kvalifikova- ného odborníka a s originálnymi náhrad- nými dielmi. Tým sa zabezpečí, že bezpeč- nosť prístroja zostane zachovaná.

Pri zapnutej píle majte všetky časti tela vzdialené od pílovej reťaze. Pred naštarto- vaním píly sa ubezpečte, že sa pílová re- ťaz ničoho nedotýka. Moment nepozornosti pri používaní reťazovej píly môže viesť k to- mu, že pílová reťaz zachytí odev alebo časti tela.

Reťazovú pílu držte vždy svojou pravou rukou za zadnú rukoväť a ľavou rukou za prednú rukoväť. Držanie reťazovej píly v opačnom pracovnom postoji zvyšuje riziko zranení a nesmie sa používať.

Elektrické náradie sa smie držať len za izolovanú plochu rukoväte, lebo inak by mohlo dôjsť k dotyku s vedeniami zakry- tými reťazou píly. Reťaze píly, ktoré sa do- týkajú drôtu pod elektrickým napätím, spôso- bia, že kovové diely elektrického náradia bu-469892_c 235 Bezpečnostné pokyny dú pod napätím a mohlo by dôjsť k zásahu obsluhy elektrickým prúdom.

Noste ochranné okuliare a ochranu slu- chu. Odporúča sa použitie ďalších ochranných prostriedkov na hlavu, ruky, nohy a chodidlá. Vhodný ochranný odev znižuje nebezpečenstvo zranenia v dôsledku odlietajúcich pilín a náhodného dotyku pílovej reťaze.

S reťazovou pílou nepracujte na strome. Pri prevádzke na strome hrozí nebezpečen- stvo zranenia.

Vždy dbajte na pevný postoj a reťazovú pílu používajte vždy len na pevnom, bez- pečnom a rovnom povrchu. Šmykľavý po- vrch alebo nestabilné stanoviská, ako státie na rebríku, môžu viesť k strate rovnováhy alebo k strate kontroly nad reťazovou pílou.

Pri rezaní konára, ktorý je napnutý, počí- tajte s jeho spätným pohybom. Keď sa pnutie v drevených vlákien uvoľní, napnutý konár môže zasiahnuť obsluhujúcu osobu a/ alebo spôsobiť stratu kontroly nad reťazovou pílou.

Buďte zvlášť pozorný pri rezaní krovia a mladých stromov. Tenký materiál sa môže zachytiť v pílovej reťazi a môže vás udrieť alebo vyviesť z rovnováhy.

Reťazovú pílu noste za predné držalo vo vypnutom stave, pílovú reťaz otočte sme- rom od tela. Pri preprave a uskladnení re- ťazovej píly na ňu vždy natiahnite ochran- ný kryt. Starostlivé zaobchádzanie s reťazo- vou pílou znižuje pravdepodobnosť neúmy- selného dotyku s pohybujúcou sa pílovou re- ťazou.

Riaďte sa pokynmi ohľadom mazania, napnutia reťaze a výmeny príslušenstva. Neodborne napnutá alebo namazaná reťaz sa môže roztrhnúť alebo zvýšiť riziko spätné- ho rázu.

Rukoväte udržiavajte suché, čisté a bez oleja a tuku. Mastné, olejové rukoväte sú šmykľavé a vedú k strate kontroly.

Píľte len drevo. Reťazovú pílu nepoužívaj- te na práce, na ktoré nie je určená. Prí- klad: Reťazovú pílu nepoužívajte na píle- nie plastu, muriva alebo stavebných mate- riálov, ktoré nie sú z dreva. Používanie re- ťazovej píly na práce v rozpore s určením môže viesť k nebezpečným situáciám.

3.3 Príčiny a zabránenie spätnému rázu

Spätný ráz sa môže vyskytnúť, keď sa špička vo- diacej lišty dotkne nejakého predmetu alebo keď sa drevo ohne a pílová reťaz sa zasekne v reze. Dotyk so špičkou lišty môže v niektorých prípa- doch viesť k neočakávanej reakcii smerom doza- du, pri ktorej sa vodiaca lišta náhle pohne sme- rom hore a k obsluhujúcej osobe. Zaseknutie pílovej reťaze na hornej hrane vodia- cej lišty môže lištu prudko hodiť dozadu smerom k obsluhe. Každá z týchto reakcií môže viesť k strate kontro- ly nad pílou a môže spôsobiť ťažké zranenie. Ne- spoliehajte sa výlučne na bezpečnostné zariade- nia zabudované v reťazovej píle. Ako používateľ reťazovej píly by ste mali vykonať rôzne opatre- nia, aby ste mohli pracovať bez nehôd a zranení. Spätný ráz je dôsledkom nesprávneho alebo chybného používania elektrického náradia. Je možné mu zabrániť vhodnými preventívnymi opatreniami, ako je to popísané ďalej:

Pílu držte pevne oboma rukami, pričom palce a prsty obopínajú rukoväte reťazovej píly. Telo a paže uveďte do takej polohy, v ktorej dokážete odolať silám pri spätnom ráze. Po vykonaní vhodných opatrení môže obsluhujúca osoba ovládať sily spätného rázu. Reťazovú pílu nikdy nepúšťajte.

Vždy používajte náhradné lišty a pílové re- ťaze predpísané výrobcom. Nesprávne ná- hradné lišty a pílové reťaze môžu viesť k roz- trhnutiu reťaze a/alebo k spätnému rázu.

Za účelom brúsenia a údržby pílovej reťa- ze dodržiavajte pokyny výrobcu. Príliš níz- ke obmedzovače hĺbky zvyšujú sklon k spät- nému rázu.

3.4 Bezpečnostné upozornenia pre

akumulátor a nabíjačku Dodržiavajte bezpečnostné pokyny k akumuláto- ru a nabíjačke v samostatných návodoch na pre- vádzku. Pozri:

Návod na prevádzku 442031 Li-Ion akumulá- tora , 42V / 7,5Ah

3.5 Pokyny k bezpečnému vykonávaniu

Dodržiavajte bezpečnostné predpisy prísluš- nej krajiny, napr. profesných združení, sociál- nych poisťovní, úradov ochrany zdravia a bezpečnosti pri práci.

Pracujte iba pri dostatočnom dennom svetle alebo umelom osvetlení.

Pracovný priestor udržiavajte voľný bez pred- metov (napr. piliny) – nebezpečenstvo potknutia.

Používateľ je zodpovedný za nehody s inými osobami a ich vlastníctvom.

Ak pracujete s reťazovou pílou prvýkrát:

Požiadajte predajcu alebo iného odborní- ka, aby vám vysvetlil používanie reťazo- vej píly alebo sa zúčastnite kurzu.

Pred prvým použitím si minimálne pre- cvičte rezanie dreva guľatiny na koze na rezanie dreva alebo podstavci.

Mladiství mladší ako 16 rokov alebo osoby, ktoré nie sú oboznámené s návodom na ob- sluhu, zariadenie nesmú používať.

Osoba pracujúca s reťazovou pílou musí byť odpočinutá, zdravá a v dobrej kondícii. Oso- by, ktoré sa zo zdravotných dôvodov nesmú namáhať, sa musia opýtať lekára, či môžu pracovať s reťazovou pílou.

3.5.2 Doby prevádzky

Dodržiavajte predpisy príslušnej krajiny určujúce doby prevádzky reťazových píl. Doby prevádzky reťazových píl môžu byť obmedzené národnými a miestnymi predpismi.

3.5.3 Vibračné zaťaženie

Nebezpečenstvo vibrácií Skutočná hodnota vibračnej emisie pri použití prístroja sa môže líšiť od výrobcom uvedenej hodnoty. Pred použitím, resp. počas používa- nia zohľadnite nasledujúce ovplyvňujúce fak- tory:

Je prístroj použitý v súlade s jeho urče- ním?

Je materiál rezaný, resp. opracovaný správnym spôsobom?

Je prístroj v riadnom prevádzkovom sta- ve?

Je rezný nástroj riadne naostrený, resp. je namontovaný správny rezný nástroj?

Sú držiaky a prípadné protivibračné dr- žiaky namontované a sú pevne spojené s prístrojom?

Zariadenie používajte len pri otáčkach moto- ra, ktoré sú potrebné na vykonanie danej prá- ce. Vyhýbajte sa používaniu maximálneho počtu otáčok, aby ste znížili hluk a vibrácie.

V prípade nesprávneho použitia a údržby sa môže zvýšiť hlučnosť a vibrácia zariadenia. To vedie k poškodeniu zdravia. V tomto prí- pade zariadenie okamžite vypnite a nechajte ho opraviť v autorizovanom servise.

Stupeň vibračného zaťaženia závisí od vyko- návanej práce, resp. použitia zariadenia. Od- hadnite toto zaťaženie a zaraďte dostatočné pracovné prestávky. Týmto sa podstatne zní- ži vibračné zaťaženie počas celej pracovnej doby.

Pri dlhšom používaní je používateľ vystavený vibráciám, čo môže spôsobiť obehové prob- lémy („biele prsty“). Za účelom zníženia tohto rizika noste pracovné rukavice a udržiavajte ruky teplé. Ak zbadáte symptómy „bielych prstov“, okamžite vyhľadajte lekársku pomoc. K týmto symptómom patria: necitlivosť, strata citlivosti, mravčenie, svrbenie, bolesť, strata sily, zmena farby alebo stavu pokožky. Tými- to symptómami sú spravidla postihnuté prsty, dlane alebo tep. Pri nízkych teplotách je ne- bezpečenstvo väčšie.

Počas pracovného dňa zaraďte dlhšie pre- stávky, aby ste si odpočinuli od hluku a vibrá- cií. Prácu naplánujte tak, aby použitie zaria- dení so silnými vibráciami bolo rozdelené na viac dní.

Ak sa počas používania zariadenia necítite dobre alebo zbadáte zmenu farby pokožky na rukách, okamžite prerušte prácu. Zaraďte dostatočné pracovné prestávky. Bez dosta- točných pracovných prestávok môže dôjsť k vibračnému syndrómu dlaní a paží.

Minimalizujte riziko vystavenia vibráciám. Za- riadenie ošetrujte podľa pokynov návodu na použitie.

V prípade častého používania zariadenia kontaktujte obchodného zástupcu ohľadom zabezpečenia protivibračného príslušenstva (napr. držiaky).

Vyhýbajte sa používaniu prístroja pri teplo- tách do 10°C. V pracovnom pláne určite, ako sa má obmedziť vibračné zaťaženie.469892_c 237 Montáž

3.5.4 Zaťaženie hlukom

Pri práci s týmto zariadením sa nedá vyhnúť urči- tému zaťaženiu hlukom. Hlučné práce vykonávaj- te v povolených a na to určených obdobiach. Do- držiavajte aj prípadné oddychové časy a vykoná- vanie prác obmedzte na nevyhnutnú dobu. V zá- ujme Vašej osobnej ochrany a ochrany osôb, kto- ré sa zdržiavajú v blízkosti, sa musí nosiť vhodná ochrana sluchu.

3.5.5 Práce s reťazovou pílou

VAROVANIE! Nebezpečenstvo vážnych zranení. Použitie neúplne zmontovanej reťazovej píly môže mať za následok vážne zranenia.

Reťazovú pílu používajte len po jej úplnom zmontovaní.

Pred každým použitím vykonajte vizuálnu kontrolu, aby ste zistili, či je reťazová píla úpl- ná a či na nej nie sú žiadne poškodené, opot- rebované alebo uvoľnené súčiastky. Bezpeč- nostné a ochranné prvky musia byť nedo- tknuté. VAROVANIE! Nebezpečenstvo zranenia v dôsledku neúmyselne spustenej reťazovej pí- ly. Neúmyselne spustená reťazová píla môže viesť k vážnym zraneniam. Preto akumulátor vy- berte v prípade:

prác na reznej časti zariadenia,

opustenia reťazovej píly,

Vždy majte pre prípadné zranenia pripravenú lekárničku na prvú pomoc.

Vyhýbajte sa dotyku kovových predmetov, ktoré sa nachádzajú v zemi alebo ktoré sú s ňou elektricky vodivo spojené.

Osobné ochranné prostriedky tvoria:

ochrana sluchu (napr. chrániče sluchu), hlavne pri každodennom vykonávaní prá- ce viac ako 2,5 hodiny

bezpečnostná obuv s drsnou podrážkou a oceľovou špicou

Reťazovú pílu nepoužívajte nad výškou ra- mien, lebo potom už nie je možná bezpečná manipulácia.

Na nepoužívané reťazové píly nasaďte vždy ochranu reťaze a vyberte akumulátor.

Reťazovú pílu odkladajte len vo vypnutom stave.

Reťazovú pílu nepoužívajte na dvíhanie ale- bo pohybovanie s drevom.

Kmene, ktoré sú hrubšie ako je dĺžka rezacej časti, môžu píliť len odborníci.

Rez začínajte vždy s bežiacou reťazou píly, nikdy reťazovú pílu nezapínajte s priloženou reťazou píly.

Pílenie nevykonávajte pri daždi, snežení a búrke.

Bezpečnostné a ochranné zariadenia neod- pájajte. 4 MONTÁŽ VAROVANIE! Nebezpečenstvo vážnych zranení. Použitie neúplne zmontovanej reťazovej píly môže mať za následok vážne zranenia.

Reťazovú pílu používajte len po jej úplnom zmontovaní.

Pred každým použitím vykonajte vizuálnu kontrolu, aby ste zistili, či je reťazová píla úpl- ná a či na nej nie sú žiadne poškodené, opot- rebované alebo uvoľnené súčiastky. Bezpeč- nostné a ochranné prvky musia byť nedo- tknuté. POZOR! Nebezpečenstvo rezných rán. Ostré hrany pílovej reťaze môžu pri montáži spô- sobiť rezné rany.

Pred montážou vyberte akumulátor.

väti strmeňa (02/a), aby sa uvoľnila brzda re- ťaze.SK 238 CS 4235 Uvedenie do prevádzky

2. Centrálny uzáver (02/2) otáčajte oproti smeru

pohybu hodinových ručičiek a odoberte spolu s krytom (02/3).

1. Reťaz píly založte na reťazové ozubené kole-

so (03/3) a do drážky vodiacej lišty (03/1).

2. Reťaz píly veďte okolo otočnej hviezdice vo-

diacej lišty. Reťaz píly musí na spodnej stra- ne vodiacej lišty mierne prevísať.

3. Nasaďte kryt (02/3) a mierne dotiahnite cen-

trálny uzáver (02/2).

4.3 Upnutie reťaze píly (04, 05)

UPOZORNENIE Reťaz píly je správne nap- nutá, keď:

1. Skontrolujte osadenie reťaze píly, aby bola

správne položená na reťazovom ozubenom kolese a vo vodiacej lište.

2. Otočný krúžok (04/1) otočte smerom ku krytu

nových ručičiek (05/a). Centrálny uzáver pri- tom úplne dotiahnite alebo otočte späť o jed- nu otáčku.

4. Otočný krúžok (05/2) otočte v smere pohybu

hodinových ručičiek tak, aby bola reťaz píly, ako je popísané vyššie, správne upnutá (05/ b).

5. Centrálny uzáver (05/1) otočte v smere pohy-

bu hodinových ručičiek, kým nie je upevnený.

5 UVEDENIE DO PREVÁDZKY

NEBEZPEČENSTVO! Ohrozenie života a nebezpečenstvo vážnych zranení. Neznalosť bezpečnostných pokynov a návodu k obsluhe môže spôsobiť najvážnejšie zranenia a dokonca usmrtenie.

Pred použitím reťazovej píly si prečítajte a dodržujte všetky bezpečnostné pokyny a ná- vod k obsluhe tohto návodu na použitie, ako aj návody na použitie, na ktoré sa poukazuje! VAROVANIE! Nebezpečenstvo vážnych zranení. Ak sa na reťazovej píle nachádzajú po- škodené konštrukčné diely, môžu vyvolať vážne zranenia.

Pred každým použitím vykonajte vizuálnu kontrolu, aby ste zistili, či je reťazová píla úpl- ná a či na nej nie sú žiadne poškodené, opot- rebované alebo uvoľnené súčiastky. Bezpeč- nostné a ochranné prvky musia byť nedo- tknuté.

5.1 Nabitie akumulátora (06, 07)

POZOR! Nebezpečenstvo požiaru pri na- bíjaní! Na základe ohriatia nabíjačky vzniká ne- bezpečenstvo vzniku požiaru, ak sa postaví na ľahko zápalný podklad a nie je dostatočne vetra- ná.

Nabíjačku umiestnite vždy na nehorľavý pod- klad a používajte ju v nehorľavom prostredí.

Ak je k dispozícii: Udržujte vetraciu drážku voľnú. UPOZORNENIE Pred prvým použitím aku- mulátor úplne nabite. Akumulátor sa môže dať nabíjať v akomkoľvek stave nabitia. Prerušenie nabíjania akumulátoru neškodí. UPOZORNENIE Akumulátor je počas nabí- jania v nabíjačke na základe automatického roz- poznania stavu nabitia chránený pred prebíjaním a môže tak nejaký čas, nie však nastálo, ostať v nabíjačke. UPOZORNENIE Dodržujte samostatné ná- vody na použitie akumulátora a nabíjačky.

5.2 Doplnenie reťazového oleja (08)

POZOR! Nebezpečenstvo poškodenia reťa- zovej píly. Ak sa v nádrži nachádza príliš málo alebo vôbec žiadny reťazový olej alebo je tento zaschnutý alebo zlepený, reťazová píla sa môže vážne poškodiť. Zaschnutie alebo zlepenie reťa- zového oleja môže viesť k poškodeniam kon- štrukčných dielov vedúcich olej alebo olejového čerpadla. K poškodeniu dôjde aj v prípade, ak sa používa starý olej. Použitie starého oleja spôsobí poškodenie životného prostredia!

Nádrž naplňte reťazovým olejom najneskôr pri každej výmene akumulátora. Pílová reťaz a vodiaca lišta sa pomocou systému olejničiek zásobujú počas prevádzky nepretržite olejom. Reťazový olej chráni pred koróziou a predčasným opotrebovaním. Aby bola reťaz píly dostatočne namazaná, musí byť v nádrži vždy dostatok reťazového oleja. Na mazanie reťaze píly a vodiacej lišty používajte len ekologický biologicky odbúrateľný kvalitný re- ťazový olej, prepravujte a skladujte ho v schvále- ných a označených nádobách. Pred každým začatím práce a pri každej výmene akumulátora vždy skontrolujte hladinu oleja a v prípade potreby reťazový olej doplňte:

1. Hladinu oleja kontrolujte v okne priezoru

nádrže (08/1). Olej musí byť vždy viditeľný. Minimálna a maximálna hladinu oleja sa ne- smie prekročiť.

2. Reťazový olej v prípade potreby doplňte cez

plniace hrdlo (08/2).

5.3 Funkčný test reťazovej brzdy

Reťazová píla má ručnú brzdu reťaze, ktorá sa aktivuje napr. pri spätnom ráze (kickback) pro- stredníctvom strmeňa brzdy reťaze. Pri aktivácii brzdy reťaze sa reťaz píly a motor okamžite zastavia. NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života v dôsledku nedbanlivého za- obchádzania! Na základe nepozornosti a ne- predvídateľných pohybov reťazovej píly dôjde k vážnym zraneniam alebo dokonca k usmrteniu.

S reťazovou pílou pracujte s vedomím ne- bezpečenstva a vysokým sústredením.

Pri uvoľnení brzdy reťaze nestáčajte žiaden spínač. VAROVANIE! Ohrozenie života a nebez- pečenstvo najvážnejších zranení v dôsledku chybnej brzdy reťaze. Ak brzda reťaze nefungu- je, môže dôjsť napr. pri spätnom ráze (kickback) v dôsledku bežiacej reťaze píly k vážnym zrane- niam a dokonca k usmrteniu obsluhy.

Reťazovú pílu nezapínajte, ak je brzda reťa- ze chybná. V takom prípade nechajte skon- trolovať reťazovú pílu v dielni zákazníckeho servisu.

1. Vytiahnite akumulátor (pozri Kapitola 6.3

"Vloženie/vybratie akumulátora (14)", stra- na240).

2. Na uvoľnenie brzdy reťaze potiahnite strmeň

brzdy reťaze (09/1) v smere rukoväte strme- ňa (09/2) (09/a). Pílová reťaz sa dá ručne pretiahnuť.

3. Na zapnutie brzdy reťaze zatlačte strmeň

(09) zapnutý UPOZORNENIE Pred každým zapnutím re- ťazovej píly uvolnite brzdu reťaze.

1. Reťazovú pílu držte bezpečne a pevne za ru-

koväť strmeňa a zadnú rukoväť.

dopredu (09/b). Reťaz píly a motor sa musia okamžite zastaviť. 6 OBSLUHA NEBEZPEČENSTVO! Ohrozenie života a nebezpečenstvo vážnych zranení. Neznalosť bezpečnostných pokynov a návodu k obsluhe môže spôsobiť najvážnejšie zranenia a dokonca usmrtenie.

Pred použitím reťazovej píly si prečítajte a dodržujte všetky bezpečnostné pokyny a ná- vod k obsluhe tohto návodu na použitie, ako aj návody na použitie, na ktoré sa poukazuje!SK 240 CS 4235 Obsluha

Dodržiavajte ustanovenia pre dobu prevádz- ky špecifickú pre danú krajinu.

Zadnú rukoväť chyťte a pevne držte pravou rukou a rukoväť strmeňa ľavou rukou.

Rukoväte nepúšťajte, kým je motor v pohybe.

Reťazovú pílu nepoužívajte pri:

6.1 Kontrola reťazového oleja

Postupujte podľa pozri Kapitola 5.2 "Doplnenie reťazového oleja (08)", strana239. POZOR! Nebezpečenstvo poškodenia reťa- zovej píly. Ak sa v nádrži nachádza príliš málo alebo vôbec žiadny reťazový olej alebo je tento zaschnutý alebo zlepený, reťazová píla sa môže vážne poškodiť. Zaschnutie alebo zlepenie reťa- zového oleja môže viesť k poškodeniam kon- štrukčných dielov vedúcich olej alebo olejového čerpadla. K poškodeniu dôjde aj v prípade, ak sa používa starý olej. Použitie starého oleja spôsobí poškodenie životného prostredia!

akumulátor (10) – (13) Systém popruhov na akumulátor nasaďte podľa obrázkov (10) až (13).

6.3 Vloženie/vybratie akumulátora (14)

Vloženie akumulátora

1. Akumulátor (14/1) zasuňte (14/a) do pásové-

ho systému na akumulátor (14/2) tak, aby sa zachytil. Vybratie akumulátora

stavte podľa vodiaceho čapu a vodiacej dráž- ky zásuvky pásového systému na akumulátor (15/2), zasuňte ju a mierne otočte v smere hodinových ručičiek, kým sa aretačné tlačidlo (15/3) počuteľne nearetuje.

2. Druhú zástrčku spojovacieho kábla (16/1) na-

stavte podľa vodiaceho čapu a vodiacej dráž- ky pripojovacej zásuvky zariadenia (16/2), zasuňte (16/a) ju do zásuvky a mierne otočte v smere hodinových ručičiek, kým sa aretač- né a odblokovacie tlačidlo (16/3) počuteľne nearetuje. Demontáž spojovacieho kábla

POZOR! Nebezpečenstvo poškodenia sluchu! Prevádzkou reťazovej píly dochádza k vzniku silného hluku, ktorý môže viesť k poško- deniu sluchu.

Pri práci s reťazovou pílou noste ochranu slu- chu. UPOZORNENIE Pred každým zapnutím re- ťazovej píly uvolnite brzdu reťaze. Zapnutie motora:

1. Uvoľnite brzdu reťaze.

tení reťazovej píly nie je nutné držať blokova- cie tlačidlo stlačené. Blokovacie tlačidlo má zabrániť neúmyselnému naštartovaniu reťa- zovej píly. Vypnutie motora:

1. Uvoľnite plynovú páku (17/2).

6.6 Preskúšanie brzdy reťaze

Postupujte podľa Funkčný test reťazovej brzdy.469892_c 241 Správanie pri práci a technika práce VAROVANIE! Ohrozenie života a nebez- pečenstvo najvážnejších zranení v dôsledku chybnej brzdy reťaze. Ak brzda reťaze nefungu- je, môže dôjsť napr. pri spätnom ráze (kickback) v dôsledku bežiacej reťaze píly k vážnym zrane- niam a dokonca k usmrteniu obsluhy.

Reťazovú pílu nezapínajte, ak je brzda reťa- ze chybná. V takom prípade nechajte skon- trolovať reťazovú pílu v dielni zákazníckeho servisu.

6.7 Zvýšenie alebo zníženie rýchlosti reťaze

píly [funkcia režimu Eco/Power] (18) Funkciou režimu Eco / Power je možné ľubovoľ- ne zvyšovať alebo znižovať rýchlosť reťaze píly. Pri vyššej rýchlosti (režim Power) sa skracuje prevádzková doba akumulátora.

tlačidlo (18/1). Ak sa zariadenie vypne a potom opäť zapne, spustí sa s naposledy zvoleným nastavením.

6.8 Kontrola stavu nabitia „Motion

Detection“ (07) Na vrchu akumulátora sa nachádza kontrolka stavu nabitia. Táto sa automaticky aktivuje na niekoľko sekúnd, ak zľahka potrasiete akumulá- torom.

Svieti: Akumulátor je úplne vybitý.

Opakovane bliká 1x: odstrá- niteľná chyba, napr. príliš vy- soká alebo nízka teplota.

Opakovane bliká 2x: Hardvé- rová chyba, napr. akumulátor je chybný. Zelená (07/2) Svieti: Akumulátor je nabitý cez 0%. LED kon- trolky Indikácia Zelená (07/3) Svieti: Akumulátor je nabitý cez 25%. Zelená (07/4) Svieti: Akumulátor je nabitý cez 50%. Zelená (07/5) Svieti: Akumulátor je nabitý cez 75%. Počas nabíjania bliká zelená LED pre aktuálny stav nabitia. Zelené LED kontrolky pre nízke sta- vy nabitia neustále svietia. Prevádzková doba akumulátora Ak sa prevádzková doba akumulátora podstatne skráti aj napriek plnému nabitiu, akumulátor je opotrebovaný a musí sa vymeniť za nový origi- nálny akumulátor. 7 SPRÁVANIE PRI PRÁCI A TECHNIKA PRÁCE UPOZORNENIE Poľnohospodárske profes- né združenie ponúka pravidelne kurzy v zaob- chádzaní s reťazovými pílami, ako aj kurzy stína- nia stromov. NEBEZPEČENSTVO! Nebezpečenstvo zranenia v dôsledku nedostatočných odbor- ných znalostí! Nedostatočné odborné znalosti môžu viesť k vážnym zraneniam až k usmrteniu!

Stromy smú stínať a odvetvovať len vyškole- né a skúsené osoby. NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života v dôsledku roztriešteného dreva! Strhnuté drevené triesky môžu spôsobiť vážne zranenia až po usmrtenie!

Voľné triesky a úlomky dreva odstráňte z častí, ktoré sa majú píliť.

7.1 Stínanie stromov (19, 20)

Pred použitím, resp. počas stínacích prác zohľadnite nasledujúce body:

Pri stínaní stromov je potrebné dbať na to, aby ostatné osoby neboli vystavené nebez- pečenstvu, aby neboli zasiahnuté elektrické a iné vedenia a nemohli byť spôsobené žiadne vecné škody. Ak by mal strom prísť do styku s elektrickým alebo iným vedením, je potreb- né o tom okamžite informovať príslušný ener- getický závod.SK 242 CS 4235 Správanie pri práci a technika práce

Dávajte pozor na cudzí majetok zvieratá ale- bo predmety. Tieto sa nesmú nachádzať v nebezpečnom priestore. V prípade poškode- nia okamžite Informujte majiteľa.

Bezpečná vzdialenosť medzi ostatnými pra- coviskami alebo predmetmi má byť minimál- ne 2 ½-násobok dĺžky stromu.

Posúďte smer stínania stromu. Pre smer stínania stromu je rozhodujúce aj:

prirodzený sklon stromu

poloha najväčších vetiev

rovina alebo poloha na svahu

smer vetra a rýchlosť vetra

Zabezpečte, aby sa na vopred stanovenej dráhe ústupu nenachádzali žiadne prekážky. Dráha ústupu by mala prebiehať cca 45° šik- mo smerom dozadu od smeru pádu (19).

Kmeň musí byť bez krovia, vetiev a cudzích telies (napr. nečistota, kamene, uvoľnená kôra, klince, svorky, drôt, atď.). Musia sa urobiť dva vrubové zárezy a jeden hlav- ný rez, aby sa strom zoťal.

1. Pri hlavnom a priečnom reze bezpečne

umiestnite ozubený doraz na drevo, ktoré sa má rezať.

2. Klesavý zárez (20/C) zarežte najprv vodorov-

ne, potom šikmo zhora v uhle minimálne 45°. Tým sa zabráni zaseknutiu reťazovej píly pri zasadení druhého vrubového zárezu. Klesa- vý zárez musí byť umiestnený podľa možnos- tí čo najbližšie pri zemi a v želanom smere pádu (20/E). Hĺbka zárezu by mala byť cca 1/4 priemeru kmeňa.

3. Hlavný rez (20/D) zarežte presne vodorovne

oproti klesavému zárezu. Hlavný rez sa musí zarezať vo výške 3 - 5 cm nad vodorovným vrubovým rezom.

4. Hlavný rez (20/D) napíľte tak hlboko, aby os-

tal nedorez (20/F) o veľkosti minimálne 1/10 priemeru stromu medzi klesavým zárezom (20/C) a hlavným rezom (20/D). Tento nedo- rez zabraňuje, aby sa strom otočil a padol do nesprávneho smeru. Pri priblížení hlavného rezu (20/D) k nedorezu (20/F) by mal strom začať padať. Neprepiľujte zlomený okraj! Ak strom padá počas pílenia:

Ak strom padá možno do nesprávneho smeru alebo sa zakláňa dozadu a zase- káva reťazovú pílu, hlavný rez prerušte. Na otvorenie rezu a zloženie stromu do želanej línie pádu vrazte drevené, plasto- vé alebo hliníkové kliny.

Choďte do ústupovej oblasti.

Dávajte pozor na padajúce vetvy a koná- re.

5. Ak strom zostane stáť, kontrolovane ho

uveďte do pádu vrazením klinov. Upozornenie:Použiť sa môžu len kliny z dreva, plastu alebo hliníka.

6. Po ukončení pílenia okamžite odložte ochra-

nu sluchu a dávajte pozor na signály alebo varovné volania. Zapichovacie, pozdĺžne a tangenciálne rezy by mali vykonávať len skúsené a vyškolené osoby (20). NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života padajúcim stromom! Ak nie je pri páde stromu možný ústup, môže to dôjsť k vážnym zraneniam až k usmrteniu!

So stínaním začnite až vtedy, keď je zabez- pečený bezprekážkový ústup preč od padajú- ceho stromu. NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života nekontrolovane padajúcim stromom! Nekontrolovane padajúce stromy mô- žu spôsobiť ťažké poranenia až smrť!

Aby sa zabezpečilo kontrolované padanie stromu, nechajte medzi klesavým zárezom a hlavným rezom nedorezaný okraj, ktorý je cca 1/10 priemeru stromu.

Reťazovú pílu pri práci opierajte o kmeň stro- mu ozubeným dorazom.

Väčšie vetvy nasmerované dolu, ktoré pod- pierajú strom, zatiaľ nechajte.

Menšie vetvy oddeľte rezom.469892_c 243 Údržba a starostlivosť

Vetvy systematicky a zaradom odpiľujte zo stromu (21/a). Najprv odpíľte vetvy, ktoré vám bránia. Potom odpíľte vetvy, ktoré spô- sobujú napnutia. Nakoniec odpíľte hlavnú vetvu na základni.

Dávajte pozor na vetvy pod napätím a tie prepíľte zdola hore, aby sa zabránilo stlače- niu reťazovej píly (21/c).

Dávajte pozor na vašu bezpečnú stabilitu a rovnomerné rozdelenie vašej telesnej hmot- nosti na obe nohy. Ak je to možné, mal by sa kmeň podložiť a chrániť vetvami, špalíkmi a klinmi.

Pri polohe na svahu pracujte vždy nad kme- ňom stromu, lebo kmeň stromu by sa mohol odvaliť (22).

Reťazovú pílu veďte tak, aby sa v predĺže- nom dosahu otáčania reťaze píly nenachá- dzala žiadna časť tela.

Ozubený doraz priložte priamo vedľa hrany rezu a reťazovú pílu nechajte otáčať okolo tohto bodu. Na konci rezu netlačte.

Aby ste si v momente prepílenia udržali plnú kontrolu nad reťazovou pílou, na konci rezu znížte prítlak bez toho, aby ste uvoľnili pevné zovretie rukoväte reťazovej píly.

Po ukončení rezu vyčkajte na zastavenie re- ťaze píly, skôr než reťazovú pílu odstránite.

Motor reťazovej píly vypnite vždy predtým, než sa budete presúvať k inému stromu. Celá dĺžka kmeňa stromu leží rovnomerne:

Aby sa zabránilo zovretiu reťazovej píly a roztriešteniu dreva, napíľte najprv 1/3 prieme- ru kmeňa stromu zospodu (24/a) a potom prepíľte zvyšok zhora na výšku spodného re- zu (24/b). Kmeň stromu leží na obidvoch koncoch: Aby sa zabránilo zovretiu reťazovej píly a roz- triešteniu dreva, napíľte najprv 1/3 priemeru kme- ňa stromu zhora (25/a) a potom prepíľte zvyšok zdola na výšku horného rezu (25/b). NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života v dôsledku spätného rázu (kickback)! V dôsledku spätného rázu (kickback) zariadenia sa môže obsluha zraniť s ohrozením života.

Bezpodmienečne dodržiavajte opatrenia pre zabránenie spätnému rázu!

Pri tejto práci by sa malo dávať pozor na nasle- dujúce body:

Používajte bezpečnú podložku na rezanie (kozu, kliny, brvno).

Dbajte na bezpečný postoj a rovnomerné rozdelenie hmotnosti tela.

Guľatinu zabezpečte proti prevráteniu.

Na rezanie používajte iba bežiacu reťaz píly. Nikdy nezapínajte reťazovú pílu s priloženou reťazou píly.

Drevo nepridržiavajte nohou alebo nenechaj- te pridržiavať druhou osobou.

8 ÚDRŽBA A STAROSTLIVOSŤ

VAROVANIE! Nebezpečenstvo zranenia porezaním. Nebezpečenstvo zranenia poreza- ním pri zasahovaní do priestoru s ostrými a pohy- bujúcimi sa dielmi prístroja, ako aj do priestoru rezného nástroja.

Pred údržbárskymi, ošetrovacími a čistiacimi prácami prístroj vždy vypnite. Vyberte aku- mulátor.

V priebehu údržbárskych, ošetrovacích a čis- tiacich prác vždy noste ochranné rukavice. Reťazová píla zodpovedá všetkým platným bez- pečnostným normám. Opravy smú vykonávať iba kvalifikovaní odborníci za používania výlučne ori- ginálnych náhradných dielov.

Po každom použití skontrolujte opotrebova- nie reťazovej píly a v prípade potreby vymeň- te poškodené konštrukčné diely.

Prístroj nevystavujte mokru alebo vlhkosti. Plastové diely vyčisťte utierkou a pritom ne- používajte žiadny čistiaci prostriedok, resp. rozpúšťadlo.

Ak je chladiaca mriežka upchatá, vyčisťte ju.

Reťazovú pílu chráňte pred striekajúcou vo- dou a nepoužívajte vysokotlakové čistiace zariadenie.SK 244 CS 4235 Údržba a starostlivosť

Používajte len náhradné diely predpísané vý- robcom.

8.1 Kontrola napnutia reťaze

Napnutie reťaze kontrolujte častejšie, lebo nové reťaze píly sa predlžujú. Pri prevádzkovej teplote sa reťaz píly predĺži a prevísa. UPOZORNENIE Reťaz píly je správne nap- nutá, keď:

POZOR! Nebezpečenstvo zranenia v dô- sledku odskočenia reťaze píly! Nedostatočne napnutá reťaz píly môže v priebehu používania odskočiť a spôsobiť zranenia.

Často kontrolujte napnutie reťaze. Napnutie reťaze je príliš malé, ak hnací člen vypadne z drážky na spodnej strane vodiacej lišty.

Reťaz píly správne dodatočne napnite, ak je napnutie reťaze malé.

8.2 Ostrenie reťaze píly (26)

NEBEZPEČENSTVO! Nebezpečenstvo ohrozenia života v dôsledku spätného rázu (kickback)! V dôsledku spätného rázu (kickback) reťazovej píly sa môže obsluha zraniť s ohroze- ním života.

Reťaz píly správne naostrite! UPOZORNENIE Pre neskúseného používa- teľa reťazovej píly sa odporúča nechať naostriť reťaz píly prostredníctvom odborníka príslušného zákazníckeho servisu. Z dôvodov bezpečnosti a efektívnosti musí byť reťaz píly vždy dobre naostrená. Brúsenie je potrebné, keď:

Piliny sú podobné prachu.

K rezaniu je potrebná väčšia sila.

Pribúdajú vibrácie. Keď prenecháte brúsenie vyškolenej zákazníckej službe, môže sa vykonať zodpovedajúcimi ná- strojmi, ktoré zabezpečia minimálne obrúsenie materiálu a rovnomerné nabrúsenie na všetkých zuboch. Samočinné ostrenie reťaze píly je možné vyko- nať pomocou špeciálnych kruhových pílnikov, ktorých priemer je prispôsobený príslušnému dru- hu reťaze (pozri Kapitola 8.6 "Tabuľka údržby re- ťaze", strana245). Aby sa zabránilo poškodeniu zubov, vyžaduje to šikovnosť a skúsenosť. Na naostrenie reťaze píly:

1. Reťazovú pílu vypnite a vyberte akumulátor.

2. Uvoľnite brzdu reťaze.

3. Vodiacu lištu s namontovanou reťazou píly

pevne upnite do vhodného zveráka, dávajte pozor na to, aby sa mohla reťaz píly voľne pohybovať.

4. Reťaz píly napnite, ak je uvoľnená.

5. Pilníky namontujte do príslušného vedenia, a

potom ich zaveďte do výrezu zubu, pritom dodržujte rovnomerný sklon, podľa profilu zu- bu.

6. Vykonajte len niekoľko ťahov pilníkom, výluč-

ne smerom dopredu, a pracovný krok opakuj- te na všetkých zuboch rovnakým smerom (vpravo alebo vľavo).

skúšobný nástroj a prípadné prečnievanie odpíľte plochým pilníkom a profil zaoblite.

9. Po naostrení všetky piliny a prach odstráňte

a reťaz píly namažte v olejovom kúpeli. Reťaz sa musí vymeniť, ak:

Dĺžka zubov je menšia ako 5 mm;

Ak je k dispozícii: nedosiahla sa značka na zuboch rezacích článkov;

Vôľa článkov na nitoch reťaze je príliš veľká.

8.3 Čistenie vnútorného priestoru

reťazového kolesa Reťazovú pílu po každom použití dôkladne vyčis- ťte.

1. Vyberte akumulátor a reťazovú pílu položte

na stabilný podklad.

2. Kryt reťazového ozubeného kolesa odskrut-

3. Vnútorný priestor vyčisťte vhodným štetcom.

8.4 Demontáž rýchloupínacieho zariadenia

opäť nasaďte na vodiacu lištu a opäť upevni- te pomocou skrutky s krížovým zárezom.

4. Opäť namontujte vodiacu lištu (pozri Kapitola

1. Prestavenie rýchloupínacieho zariadenia na

vodiacej lište (pozri Kapitola 8.4 "Demontáž rýchloupínacieho zariadenia (27)", stra- na244).

(28/4) dôkladne vyčisťte.

2. Mazací otvor (29/1) dôkladne vyčisťte z

3. Pomocou vhodného mazacieho lisu (29/2)

postupne natlačte na oboch stranách toľko maziva, kým nebude rovnomerne vychádzať na koncoch hviezdicového kolesa. Hviezdico- vé koleso pritom stále otáčajte.

8.6 Tabuľka údržby reťaze

VAROVANIE! Nebezpečenstvo vážnych zranení. Ak sa na reťazovej píle nachádza ne- schválená reťaz píly alebo vodiaca lišta, môže dôjsť k vážnym zraneniam.

Uhol hlavy zubu Uhol podre- zania Uhol sklonu hlavy zubu (55°) Rozmer hĺb-

POZOR! Nebezpečenstvo zranenia. Ostré a pohybujúce sa diely prístroja môžu spôsobiť zranenia.

Zariadenie vypnite a vyberte akumulátor! UPOZORNENIE Pri poruchách, ktoré nie sú uvedené v tejto tabuľke alebo ktoré nemôžete odstrániť sami, sa obráťte na náš zákaznícky ser- vis. Porucha Príčina Odstránenie Motor nebeží. K dispozícii nie je žiadne napätie akumulátora. Nechajte skontrolovať napájanie prúdom odborným elektrikárom. Ochrana proti preťaženiu vypla zariadenie. Počkajte, kým ochrana proti preťa- ženiu opäť neobnoví elektrické na- pájanie. Je zapnutá brzda reťaze. Uvoľnite brzdu reťaze. Vodiaca lišta a reťaz píly sa ohrievajú. Vzniká dym. Reťaz píly je príliš napnutá. Uvoľnite napnutie reťaze. Olejová nádrž je prázdna. Doplňte reťazový olej. Skontrolujte poškodenia olejovej nádrže. Otvor pre prívod oleja a/ alebo drážka vodiacej lišty sú znečistené. Otvor pre prívod oleja a drážku vo- diacej lišty očistite. Motor beží, ale reťaz píly sa nehýbe. Reťaz píly je príliš napnutá. Uvoľnite napnutie reťaze. Porucha zariadenia Vyhľadajte servisné miesto výrobcu. Namiesto pilín vyhadzuje za- riadenie už len drevený prach. Reťazová píla sa musí pretla- čiť cez drevo. Reťaz píly je tupá. Nabrúste reťaz píly alebo sa obráťte na servisné stredisko výrobcu. Zariadenie vibruje nezvyčaj- ným spôsobom. Porucha zariadenia Vyhľadajte servisné miesto výrobcu. 10 PREPRAVA VAROVANIE! Ohrozenie života a nebez- pečenstvo vážnych zranení. Bežiaca reťaz píly môže pri preprave spôsobiť vážne zranenia, do- konca aj usmrtenie.

Reťazovú pílu nikdy nenoste a neprepravujte so zapnutou reťazou píly.

Pred prepravou vykonajte vyššie uvedené opatrenia. Pred prepravou vykonajte nasledujúce opatrenia:

1. Reťazovú pílu vypnite a vyberte akumulátor.

2. Nasaďte ochranu reťaze.

3. Reťazovú pílu noste iba za rukoväť strmeňa.

Vodiaca lišta a reťaz píly pritom smerujú do- zadu.

4. Vo vozidlách: Reťazovú pílu zaistite proti pre-

vráteniu, poškodeniu a vytečeniu reťazového oleja. UPOZORNENIE Menovitá energia akumulá- tora je viac ako 100Wh! Preto dodržiavajte na- sledovné prepravné pokyny! Použitý akumulátor Li-Ion podlieha právnym predpisom o nebezpečnom materiáli, môže sa469892_c 247 Skladovanie prístroja ale pri zjednodušených podmienkach prepravo- vať:

Súkromný používateľ môže akumulátor pre- pravovať po verejných komunikáciách bez nutnosti ďalších opatrení, pokiaľ je správne samostatne zabalený a preprava slúži súk- romným účelom.

Komerční používatelia, ktorí vykonávajú pre- pravu v spojení s ich hlavnou činnosťou (na- pr. dodávky zo stavenísk a na staveniská ale- bo predvádzania), môžu toto zjednodušenie tiež uplatniť. V oboch vyššie uvedených prípadoch je potrebné nutne uskutočniť opatrenia, aby sa zabránilo uvoľneniu obsahu. V iných prípadoch je potrebné nevyhnutne dodržiavať predpisy o nebezpečnom materiáli! V prípade nedodržania hrozia odosiela- teľovi a príp. dopravcovi značné pokuty. Ďalšie pokyny pre dopravu a odoslanie

Lítium-iónové akumulátory prepravujte, resp. odosielajte len v nepoškodenom stave!

Na prepravu akumulátora používajte výlučne originálny kartón alebo vhodný kartón pre ne- bezpečný materiál (nie je potrebný u akumu- látorov s menšou menovitou energiou ako 100Wh).

Otvorené kontakty akumulátora zalepte, aby sa zabránilo skratu.

V priebehu prepravy, resp. odoslania zabez- pečte správne označenie a dokumentáciu zá- sielky (napr. balíkovou službou alebo špedí- ciou).

Dopredu sa informujte, či je možná preprava zvoleným poskytovateľom a informujte o zá- sielke. Odporúčame vám privolať odborníka na nebez- pečný materiál pre prípravu zásielky. Dodržiavaj- te a prípadné ďalšie národné predpisy.

Po každom použití vyberte akumulátor z prí- stroja.

Prístroj dôkladne vyčistite a namontujte všet- ky ochranné kryty – pokiaľ sú k dispozícii.

Prístroj skladujte na suchom, uzamykateľnom mieste, mimo dosahu detí. Pri prestávkach v používaní, ktoré trvajú viac ako 30 dní, vykonajte nasledujúce práce:

Reťaz píly a vodiacu lištu zložte, vyčisťte a nastriekajte olejom proti korózii. POZOR! Nebezpečenstvo poškodenia zaria- denia. Zaschnutie alebo zlepenie reťazového oleja môže viesť pri dlhšom skladovaní k poško- deniam konštrukčných dielov vedúcich olej alebo olejového čerpadla.

Reťazový olej pred každým dlhším skladova- ním odstráňte z reťazovej píly. 12 LIKVIDÁCIA Pokyny k zákonu o elektrických a elektronických prístrojoch (ElektroG)

Elektrické a elektronické staré zariade- nia nepatria do domového odpadu, ale je potrebné ich likvidovať samostatne!

Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa mu- sia pred odovzdaním na likvidáciu vybrať! Ich likvidácia je regulovaná zákonom o batériách.

Majitelia, resp. používatelia elektrických a elektronických prístrojov sú povinní po ich použití odovzdať ich na recykláciu.

Koncový používateľ je sám zodpovedný za vymazanie údajov o svojej osobe z likvidova- ného starého prístroja! Symbol prečiarknutého smetiska znamená, že elektrické a elektronické prístroje sa nesmú likvi- dovať do domového odpadu. Elektrické a elektronické prístroje bezodplatne odovzdajte na nasledovných miestach:

verejné miesta likvidácie, resp. zberu s oprávnením (napr. komunálne stavebné dvo- ry)

predajné miesta elektrických prístrojov (sta- tické a online), pokiaľ sú obchodníci povinní prevziať prístroj alebo ho z vlastnej vôle po- núknuť. Tieto nariadenia platia len pre prístroje, ktoré boli inštalované a predané v krajinách Európske Únie a ktoré podliehajú Európskej smernici 2012/19/ EÚ. V krajinách mimo Európskej únie môžu pre likvidáciu elektrických a elektronických starých zariadení platiť odlišné predpisy.SK 248 CS 4235 Technické údaje Pokyny k zákonu o batériách (BattG)

Staré batérie a akumulátory nepatria do domového odpadu, ale je potrebné ich likvidovať samostatne!

Pre bezpečné odobratie batérií alebo akumu- látorov z elektrického prístroja a za informá- cie o ich type, resp. chemickom systéme, do- držujte, prosím, ďalšie údaje v rámci návodu na obsluhu, resp. montáž.

Majitelia, resp. používatelia batérií a akumu- látorov sú povinní po ich použití odovzdať ich na recykláciu. Prevzatie sa obmedzuje na odovzdanie obvyklého množstva pre domác- nosť. Staré batérie môžu obsahovať škodlivé látky ale- bo ťažké kovy, ktoré by mohli spôsobiť škody na životnom prostredí a zdraví. Zhodnotenie starých batérií a využitie v nich obsiahnutých zdrojov pri- spieva k ochrane týchto oboch dôležitých materi- álov. Symbol prečiarknutého smetiska znamená, že sa batérie a akumulátory nesmú likvidovať do domo- vého odpadu. Ak sa okrem toho pod smetiskom nachádza značka Hg, Cd alebo Pb, znamená to nasledov- né:

Hg: Batéria obsahuje viac ako 0,0005% ortu-

Pb: Batéria obsahuje viac ako 0,004% olova Akumulátory a batérie bezodplatne odovzdajte na nasledovných miestach:

verejné miesta likvidácie, resp. zberu s oprávnením (napr. komunálne stavebné dvo- ry)

Miesta likvidácie batérií a akumulátorov

Zberné miesta tzv. spoločného systému spät- ného odberu starých spotrebičov a batérií.

Zberné miesto u výrobcu (v prípade, že nie je členom spoločného systému spätného odbe- ru). Tieto nariadenia platia len pre akumulátory a ba- térie, ktoré boli predané v krajinách Európskej Únie a ktoré podliehajú Európskej smernici 2006/66/ES. V krajinách mimo Európskej Únie môžu pre likvidáciu akumulátorov a batérií platiť odlišné predpisy. 13 TECHNICKÉ ÚDAJE Reťazová píla CS 4235 Výr. č. 113616 Rýchlosť pri chode naprázdno 15 – 20m/s Prevádzková rýchlosť 7 – 20m/s Delenie reťazového kolesa 3/8“ Brzda reťaze Áno (elektrická, PCB a tyč brzdy) Čas dobehu reťaze (DIN EN 60745-2-13 – 19.107) max. 0,15s Čas dobehu reťaze (DIN EN 50144-2-13:2001 – 18.104) max. 2s Aktivácia reťaze Dvojnásobná Objem nádrže reťazového oleja 250ml Hmotnosť s vodiacou lištou a reťazou píly 3,80kg Hmotnosť bez vodiacej lišty a reťaze píly 3,15kg Ochrana proti preťaženiu Nie Úroveň výkonu zvuku LwA (DIN EN ISO 3744) 108dB(A)469892_c 249 Zákaznícky servis Reťazová píla CS 4235 Úroveň tlaku zvuku LpA 88dB(A) K = 3,0dB(A) Hodnota vibrácií (DIN EN 28662-1)* 2,5m/s

Uvedená hodnota emisií vibrácií bola name- raná podľa normalizovanej skúšobnej metódy a môže sa použiť na porovnanie elektrického náradia s iným.

Uvedená hodnota emisií vibrácií sa môže po- užiť aj na úvodný odhad vystavenia vibráci- ám (stupeň vystavenia vibráciám).

Hodnota emisií vibrácií sa môže v priebehu skutočného používania elektrického náradia odlišovať od uvedenej hodnoty v závislosti od druhu a spôsobu, akým sa elektrické náradie používa.

Pokúste sa udržať zaťaženie vibráciami čo možno najmenšie. Príklad opatrení na zníže- nie zaťaženia vibráciami je nosenie rukavíc pri používaní náradia a obmedzenie pracov- ného času. Pritom nie je potrebné zohľadniť všetky časti cyklu prevádzky (napríklad časy, počas ktorých je elektrické náradie vypnuté a také, počas ktorých je síce zapnuté, ale nie je zaťažené). Akumulátor 127390 Menovité napätie 36V / 42V max. Menovitá kapacita 7,5Ah Doba nabíjania cca 150min Nabíjačka 127391 Sieťové napätie 230V (AC) Sieťová frekvencia 50Hz Výstupné napätie 42V (=) Prevádzková teplota 0°C – +40°C

14 ZÁKAZNÍCKY SERVIS

V prípade otázok k záruke, oprave alebo náhrad- ným dielom sa obráťte, prosím, na najbližší ser- vis AL-KO. Tento nájdete na internete na nasle- dovnej adrese: www.al-ko.com/service-contactsSK 250 CS 4235 Záruka 15 ZÁRUKA Prípadné chyby materiálu alebo výrobné chyby na zariadení odstránime počas zákonnej premlčacej lehoty pre nárok na náhradu škody podľa nášho výberu opravou alebo výmenou. Premlčacia lehota sa určuje vždy podľa právnych predpisov krajiny, v ktorej bolo zariadenie zakúpené. Nárok na uplatnenie záruky akceptujeme len pri:

odbornom zaobchádzaní so zariadením

používaní originálnych náhradných dielov Nárok na uplatnenie záruky zaniká ak:

sa svojvoľne pokúšate o opravu

svojvoľne vykonáte na zariadení technické zmeny

používate zariadenie v rozpore s určením Zo záruky sú vylúčené:

poškodenia laku, ktoré vyplývajú z normálneho opotrebovania

diely podliehajúce opotrebeniu, ktoré sú na karte náhradných dielov označené rámčekom xxxxxx (x) Záručná doba začína plynúť odo dňa zakúpenia zariadenia prvým koncovým odberateľom. Rozhodu- júci je dátum na doklade o zakúpení zariadenia. S týmto vyhlásením o záruke a s originálnym dokla- dom o zakúpení zariadenia sa obráťte na svojho predajcu alebo na najbližší autorizovaný zákaznícky servis. Zákonné nároky kupujúceho voči predávajúcemu vyplývajúce z chýb výrobku zostávajú týmto vyhlásením nedotknuté.469892_c 251 Az eredeti kezelési útmutató fordítása AZ EREDETI KEZELÉSI ÚTMUTATÓ FORDÍTÁSA Tartalomjegyzék 1 Ehhez a kezelési útmutatóhoz................. 252
