NAUDOJIMO INSTRUKCIJA B200 Li AL-KO

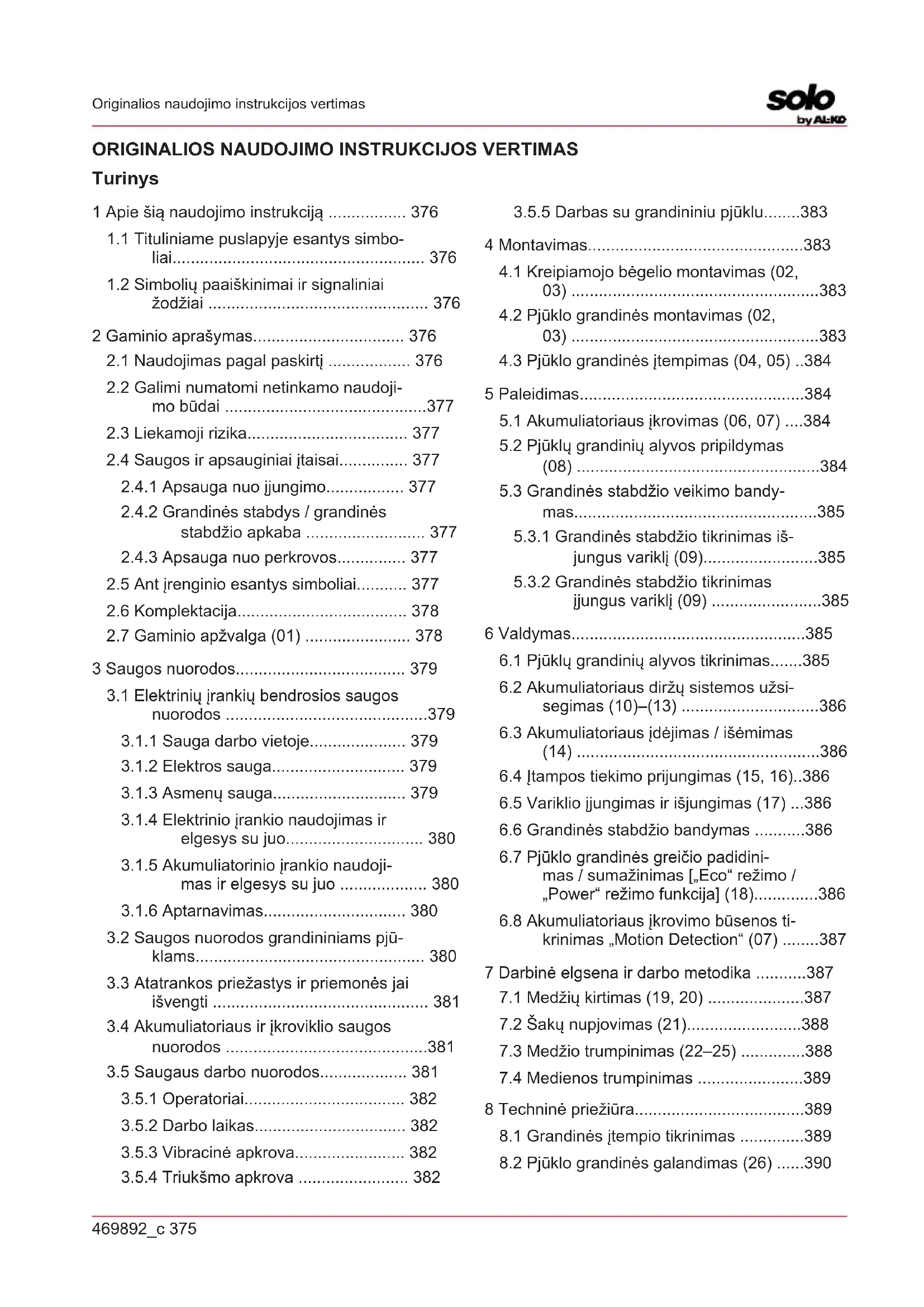

Turinys 1 Apie šią naudojimo instrukciją ................. 376

1.1 Tituliniame puslapyje esantys simbo-

liai....................................................... 376

1.2 Simbolių paaiškinimai ir signaliniai

žodžiai ................................................ 376 2 Gaminio aprašymas................................. 376

2.1 Naudojimas pagal paskirtį .................. 376

2.4 Saugos ir apsauginiai įtaisai............... 377

2.4.1 Apsauga nuo įjungimo................. 377

2.4.2 Grandinės stabdys / grandinės

3.1 Elektrinių įrankių bendrosios saugos

3.1.4 Elektrinio įrankio naudojimas ir

elgesys su juo.............................. 380

3.1.5 Akumuliatorinio įrankio naudoji-

3.2 Saugos nuorodos grandininiams pjū-

klams.................................................. 380

3.3 Atatrankos priežastys ir priemonės jai

išvengti ............................................... 381

3.4 Akumuliatoriaus ir įkroviklio saugos

4.2 Pjūklo grandinės montavimas (02,

03) ......................................................383

4.3 Pjūklo grandinės įtempimas (04, 05) ..384

5 Paleidimas.................................................384

5.1 Akumuliatoriaus įkrovimas (06, 07) ....384

5.2 Pjūklų grandinių alyvos pripildymas

(08) .....................................................384

5.3 Grandinės stabdžio veikimo bandy-

mas.....................................................385

5.3.1 Grandinės stabdžio tikrinimas iš-

jungus variklį (09).........................385

5.3.2 Grandinės stabdžio tikrinimas

įjungus variklį (09) ........................385 6 Valdymas...................................................385

6.1 Pjūklų grandinių alyvos tikrinimas.......385

6.2 Akumuliatoriaus diržų sistemos užsi-

segimas (10)–(13) ..............................386

6.3 Akumuliatoriaus įdėjimas / išėmimas

6.5 Variklio įjungimas ir išjungimas (17) ...386

6.6 Grandinės stabdžio bandymas ...........386

6.7 Pjūklo grandinės greičio padidini-

mas / sumažinimas [„Eco“ režimo / „Power“ režimo funkcija] (18)..............386

6.8 Akumuliatoriaus įkrovimo būsenos ti-

krinimas „Motion Detection“ (07) ........387 7 Darbinė elgsena ir darbo metodika ...........387

7.1 Medžių kirtimas (19, 20) .....................387

7.2 Šakų nupjovimas (21).........................388

8 Techninė priežiūra.....................................389

8.1 Grandinės įtempio tikrinimas ..............389

8.2 Pjūklo grandinės galandimas (26) ......390LT

376 CS 4235 Apie šią naudojimo instrukciją

8.3 Žvaigždutės vidaus valymas .............. 390

8.4 Spartaus įtvirtinimo įtaiso permonta-

vimas (27) ..........................................390

8.5 Kreipiamojo bėgelio tikrinimas, apsu-

kimas ir tepimas (28, 29).................... 390

8.6 Grandinės techninės priežiūros darbų

Vokiška versija yra originali naudojimo ins- trukcija. Visos kitos kalbų versijos yra origina- lios naudojimo instrukcijos vertimai.

Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.

Perduokite įrenginį kitiems asmenims tik kar- tu su šia naudojimo instrukcija.

Perskaitykite ir laikykitės šioje naudojimo ins- trukcijoje pateiktų saugos ir įspėjamųjų nuro- dymų.

1.1 Tituliniame puslapyje esantys simboliai

Simbolis Reikšmė Prieš eksploatuodami būtinai ati- džiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga. Naudojimo instrukcija

Būkite atsargūs su ličio jonų akumu- liatoriais! Ypač atsižvelkite į šioje naudojimo instrukcijoje pateiktas transportavimo, laikymo ir utilizavi- mo nuorodas!

1.2 Simbolių paaiškinimai ir signaliniai

žodžiai PAVOJUS! Nurodo gresiančią pavojingą si- tuaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ĮSPĖJIMAS! Nurodo galimą pavojingą situ- aciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ATSARGIAI! Nurodo galimą pavojingą situ- aciją, kurios neišvengus galimas lengvas arba vi- dutinio sunkumo sužalojimas. DĖMESIO! Nurodo situaciją, kurios neišvengus galima materialinė žala. NUORODA Specialios nuorodos dėl geres- nio suprantamumo ir valdymo.

Šioje naudojimo instrukcijoje aprašytas ranka val- domas elektrinis grandininis pjūklas, kuris varo- mas su akumuliatoriumi.

2.1 Naudojimas pagal paskirtį

Grandininis pjūklas suprojektuotas naudoti tik pri- vačių namų buities, mėgėjiškiems ir sodo dar- bams atlikti. Šioje srityje grandininį pjūklą galima naudoti lengviems medžio pjovimo darbams, pvz.,

malkoms pjauti. Dėl elektros pavaros akumuliatorinio akumuliato- rinį grandininį pjūklą galima naudoti ne tik lauke, bet ir uždarose patalpose medienai pjauti. Kitoks nei čia aprašytas naudojimas yra laikomas nau- dojimu ne pagal paskirtį. Akumuliatorinį grandininį pjūklą galima naudoti tik su toliau nurodytais komponentais:

Akumuliatoriaus diržų sistema BTA 42 – gam. Nr. 127442,

Ličio jonų akumuliatoriumi – gam. Nr. 127390,

Įkrovikliu – C150 Li, gam. Nr. 127391. Šis prietaisas yra skirtas naudoti asmeniniame ūkyje. Bet koks kitoks naudojimas ir neleistinas permontavimas arba primontavimas laikomas naudojimu ne pagal paskirtį, todėl garantija tam- pa negaliojanti ir netenkama atitikties (CE ženklo) bei gamintojas neprisiima atsakomybės už nau- dotojo arba trečiųjų asmenų patirtą žalą.469892_c 377 Gaminio aprašymas ATSARGIAI! Pavojus susižaloti dėl nau- dojimo ne pagal paskirtį! Jei grandininiu pjūklu pjaunama mediena arba kitos medžiagos, kurioje (-iose) yra svetimkūnių, galima susižaloti.

Naudokite grandininį pjūklą tik lengviems me- džio pjovimo darbams.

Prieš pjaudami patikrinkite medieną, ar nėra svetimkūnių, pvz., vinių, varžtų, apkaustų.

Nepjaukite šakų, kurios yra iš karto virš nau- dotojo arba kitų asmenų arba smailiu kampu į juos.

Pjūklo grandinei tepti nenaudokite senos ar- ba mineralinės alyvos.

Neeksploatuokite prietaiso potencialiai spro- gioje aplinkoje.

2.3 Liekamoji rizika

Net ir prietaisą naudojant pagal paskirtį negalima visiškai garantuoti, kad neliks jokios rizikos gali- mybės. Dėl įrenginio tipo ir konstrukcijos galimi toliau nurodyti pavojai.

Sąlytis su atvirais grandinės dantimis (pavo- jus įsipjauti).

Prieiga prie besisukančios grandinės (pavo- jus įsipjauti).

Staigus ir nenumatomas strypo judėjimas (pavojus įsipjauti).

Grandinės dalių atsilaisvinimas (įsipjovimas / pavojus susižaloti).

Apdirbtos medienos dalių atsilaisvinimas.

2.4 Saugos ir apsauginiai įtaisai

ĮSPĖJIMAS! Sunkių sužalojimų pavojus manipuliuojant saugos ir apsauginiais įtai- sais. Manipuliuojant saugos ir apsauginiais įtai- sais, dirbant su grandininiu pjūklu galima sunkiai susižaloti.

Neišjunkite saugos ir apsauginių įtaisų!

Atlikite darbus su grandininiu pjūklu tik tada, kai tinkamai veikia visi saugos ir apsauginiai įtaisai.

2.4.1 Apsauga nuo įjungimo

Jei operatorius kelis kartus greitai paeiliui padidi- na greitį, grandininis pjūklas kelioms sekundėms išsijungia, kad elektronika ir grandininis pjūklas būtų apsaugoti. Tokiu atveju palaukite, kol gran- dininis pjūklas vėl įsijungs.

2.4.2 Grandinės stabdys / grandinės

stabdžio apkaba Grandininis pjūklas turi rankinį grandinės stabdį, kuris per grandinės stabdžio apkabą yra aktyvi- namas, pvz., atgalinio smūgio (atatrankos) atve- ju. Aktyvinus grandinės stabdį, grandinės pjūklas ir variklis staiga sustabdomi.

2.4.3 Apsauga nuo perkrovos

Grandininis pjūklas yra su apsauga nuo perkro- vos, kuri esant perkrovai išsijungia. Po trumpos atvėsimo fazės grandininį pjūklą vėl galima įjungti.

2.5 Ant įrenginio esantys simboliai

Simbolis Reikšmė Ypatingas atsargumas valdant! Atatrankos pavojus! Nenaudokite grandininio pjūklo vie- na ranka! Nenaudokite lyjant lietui! Apsaugo- kite nuo šlapumo! Naudokite apsauginį šalmą, klausos apsaugą ir akių apsaugą! Mūvėkite apsaugines pirštines! Avėkite tvirtą avalynę! Prieš eksploatacijos pradžią per- skaitykite naudojimo instrukciją!LT 378 CS 4235 Gaminio aprašymas Simbolis Reikšmė Visada eksploatuokite grandininį pjūklą abiem rankomis!

Akumuliatorinis grandininis pjūklas numatytas eksploatuoti su ličio jonų akumuliatoriumi „Power- Flex“ (gam. Nr. 127390). Norint įkrauti akumulia- torių, „PowerFlex“ akumuliatoriui reikia įkroviklio (gam. Nr. 127391). DĖMESIO! Prietaiso ir akumuliatoriaus pa- žeidimo pavojus! Jei prietaisas eksploatuoja- mas su netinkamu akumuliatoriumi, prietaisas ir akumuliatorius gali būti pažeisti.

Eksploatuokite prietaisą tik su nurodytu aku- muliatoriumi. NUORODA Akumuliatorius, kroviklis ir diržų sistema į komplektaciją neįeina, todėl juos reikia įsigyti atskirai. Išpakavę patikrinkite, ar buvo pristatytos visos konstrukcinės dalys.

Nr. Konstrukcinė dalis 1 Akumuliatorinis grandininis pjūklas 2 Kreipiamasis bėgelis 3 Grandinės apsauga 4 Pjūklo grandinė Nr. Konstrukcinė dalis 5 Naudojimo instrukcija

2.7 Gaminio apžvalga (01)

Nr. Konstrukcinė dalis 1 Grandinės apsauga 2 Kreipiamasis bėgelis 3 Pjūklo grandinė 4 Atraminis dantis 5 Grandinės stabdžio apkaba 6 Lankinė rankena 7 Grandinės alyvos bakelio užsukamas dangtelis 8 „Eco“ režimas / „Power“ režimo valdy- mo skydelis 9 Galinė rankena 10 Greičio svirtis 11 Greičio svirties blokavimo mygtukas 12 Grandinės alyvos bakelio stebėjimo langelis 13 Akumuliatoriaus prijungimo kabelio kištukinis lizdas 14 Žvaigždutės dangtelis 15 Spartaus įtvirtinimo įtaisas su centriniu užraktu ir pasukamuoju žiedu 16 Akumuliatorius* 17 Įkroviklis* 18 Akumuliatoriaus diržų sistema su jun- giamuoju kabeliu* *: Neįeina į komplektą, tačiau galima įsigyti su to- liau nurodytais gaminių kodais:

Akumuliatoriaus diržų sistema BTA 42 – gam. Nr. 127442,

Ličio jonų akumuliatorius – gam. Nr. 127390,

3.1 Elektrinių įrankių bendrosios saugos

nuorodos ĮSPĖJIMAS! Perskaitykite visas saugos nuorodas ir nurodymus. Saugos nuorodų ir nu- rodymų nesilaikymo pasekmės gali būti elektros smūgis, gaisras ir/arba sunkūs sužalojimai.

Išsaugokite visas saugos nuorodas ir nurody- mus ateičiai. Saugos nuorodose vartojama sąvoka „elektrinis įrankis“ yra taikoma iš elektros tinklo maitina- miems elektriniams įrankiams (su tinklo kabeliu) ir akumuliatoriniams elektriniams įrankiams (be tinklo kabelio).

3.1.1 Sauga darbo vietoje

Išlaikykite savo darbo zoną švarią ir gerai apšviestą. Dėl netvarkos arba neapšviestų darbo zonų gali kilti nelaimingų atsitikimų.

Su elektriniu įrankiu nedirbkite potencia- liai sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai skelia kibirkštis, kurios gali uždegti dulkes ar garus.

Naudodami elektrinį įrankį, neleiskite ar- tintis vaikams ir kitiems asmenims. Nu- kreipdami savo dėmesį, galite nesukontro- liuoti elektrinio įrankio.

Elektrinio įrankio jungties kištukas privalo tikti kištukiniam lizdui. Kištuką draudžia- ma kaip nors keisti. Nenaudokite kištukų adapterių kartu su įžemintais elektriniais įrankiais. Nepakeisti kištukai ir tinkami kištu- kiniai lizdai sumažina elektros smūgio riziką.

Venkite kūno kontakto su įžemintais pa- viršiais, tokiais kaip vamzdžių, šildytuvų, viryklių ir šaldytuvų. Kils didesnė elektros smūgio rizika, jei Jūsų kūnas bus įžemintas.

Saugokite elektrinius įrankius nuo lietaus arba sušlapimo. Į elektrinį įrankį patekęs vanduo padidina elektros smūgio riziką.

Kabelio nenaudokite ne pagal paskirtį, už jo nenešiokite, nekabinkite elektrinio įran- kio ir netraukite kištuko iš kištukinio lizdo. Saugokite kabelį nuo karščio, alyvos, aš- trių briaunų ir judančių prietaiso dalių. Pa- žeisti arba susiraizgę kabeliai padidina elek- tros smūgio riziką.

Dirbdami su elektriniu įrankiu lauke, nau- dokite tik tokius ilginamuosius kabelius, kurie yra tinkami ir darbui lauke. Laukui tinkamo ilginamojo kabelio naudojimas suma- žina elektros smūgio riziką.

Jei su elektriniu įrankiu neišvengiamai tenka dirbti drėgnoje aplinkoje, naudokite liekamosios srovės apsauginį įtaisą. Lie- kamosios srovės apsauginio įtaiso naudoji- mas sumažina elektros smūgio riziką.

Būkite atidūs, galvokite, ką darote, išmin- tingai imkitės darbo su elektriniu įrankiu. Nenaudokite elektrinio įrankio, jei esate pavargę arba paveikti narkotikų, alkoholio ar medikamentų. Neatidumo akimirka, nau- dojant elektrinį įrankį, gali turėti rimtų sužaloji- mų pasekmes.

Naudokite asmens apsaugos priemones ir visada apsauginius akinius. Asmens ap- saugos priemonių, tokių, kaip dulkių kaukė, neslidūs apsauginiai batai, apsauginis šal- mas arba klausos organų apsaugos priemo- nės, naudojimas, priklausomai nuo elektrinio įrankio tipo ir naudojimo, sumažina sužaloji- mų riziką.

Išvenkite neplanuoto paleidimo. Prieš pri- jungdami prie elektros maitinimo tinklo, paimdami arba nešdami, įsitikinkite, kad elektrinis įrankis ir (arba) akumuliatorius yra išjungtas (-i). Jei, nešdami elektrinį įran- kį, laikysite pirštą ant jungiklio, arba jei įjungtą elektrinį įrenginį prijungsite prie elektros mai- tinimo tinklo, gali kilti nelaimingų atsitikimų.

Prieš įjungdami elektrinį įrankį, pašalinki- te nustatymo įrankius arba veržliarakčius. Įrankis arba raktas, esantis besisukančioje prietaiso dalyje, gali sukelti sužalojimus.

Venkite nenormalios kūno laikysenos. Pa- sirūpinkite stabilia stovėsena ir visuomet išlaikykite pusiausvyrą. Tokiu būdu elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

Dėvėkite tinkamus drabužius. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo judančių dalių. Laisvus drabužius, papuošalus bei ilgus plau- kus gali įtraukti judančios dalys.

Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įrenginius, įsitikinkite, ar jie yra prijungti ir ar teisingai naudojami. Dul- kių nusiurbimo įrenginio naudojimas gali su- mažinti dulkių keliamus pavojus.LT 380 CS 4235 Saugos nuorodos

3.1.4 Elektrinio įrankio naudojimas ir

Neperkraukite įrenginio. Savo darbui nau- dokite tam skirtą elektrinį įrankį. Su tinka- mu elektriniu įrankiu nurodytame našumo di- apazone dirbsite geriau ir saugiau.

Nenaudokite elektrinio įrankio, kurio jun- giklis yra sugedęs. Elektrinis įrankis, kurio nebeįmanoma įjungti arba išjungti, yra pavo- jingas ir jį reikia taisyti.

Prieš atlikdami prietaiso nustatymus, keisdami priedus arba padėdami prietaisą į šalį, ištraukite kištuką iš kištukinio lizdo ir/arba pašalinkite akumuliatorių. Ši atsar- gumo priemonė apsaugo nuo neplanuoto elektrinio įrankio paleidimo.

Nenaudojamus elektrinius įrankius laiky- kite vaikams neprieinamoje vietoje. Ne- leiskite prietaiso naudoti asmenims, kurie nėra su juo susipažinę arba nėra perskaitę šių nurodymų. Elektriniai įrankiai yra pavo- jingi, kai juos naudoja nepatyrę asmenys.

Kruopščiai prižiūrėkite elektrinius įran- kius. Patikrinkite, ar judančios dalys vei- kia nepriekaištingai ir nestringa, ar dalys nėra lūžę arba pažeistos, kas turėtų įtakos elektrinio įrankio veikimui. Paveskite pa- žeistas dalis prieš prietaiso naudojimą su- taisyti. Daug nelaimingų atsitikimų kyla dėl blogos elektrinių įrankių techninės priežiūros.

Išlaikykite pjovimo įrankius aštrius ir šva- rius. Kruopščiai prižiūrimi pjovimo įrankiai su aštriomis pjovimo briaunomis mažiau stringa ir yra lengviau valdomi.

Elektrinį įrankį, priedus, įstatomuosius įrankius ir t. t. naudokite pagal šiuos nuro- dymus. Taip pat atsižvelkite į darbo sąly- gas ir atliktiną darbą. Elektrinių įrankių nau- dojimas kitais nei numatyti naudojimo atve- jais gali sukelti pavojingas situacijas.

3.1.5 Akumuliatorinio įrankio naudojimas ir

Akumuliatorius kraukite tik tais krovi- kliais, kuriuos rekomenduoja gamintojas. Krovikliui, kuris yra tinkamas tam tikram aku- muliatorių tipui, kyla gaisro pavojus, jei jis bus naudojamas su kitais akumuliatoriais.

Elektriniuose įrankiuose naudokite tik jiems numatytus akumuliatorius. Kitų aku- muliatorių naudojimas gali sukelti sužalojimus ir gaisro pavojų.

Nenaudojamą akumuliatorių laikykite ato- kiau nuo sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie galėtų sukelti kontaktų šuntavimą. Trum- pojo jungimo tarp akumuliatoriaus kontaktų pasekmės gali būti nudegimai arba gaisras.

Naudojant neteisingai, iš akumuliatoriaus gali išsilieti skystis. Venkite sąlyčio su juo. Atsitiktinio kontakto atveju nuplaukite vandeniu. Jei skysčio patektų į akis, papil- domai kreipkitės medicininės pagalbos. Išsiliejęs akumuliatoriaus skystis gali sukelti odos dirginimus arba nudegimus.

Elektrinį įrankį paveskite taisyti tik kvalifi- kuotiems specialistams ir tik su originalio- mis atsarginėms dalims. Tokiu būdu yra už- tikrinama, kad bus išsaugota prietaiso sauga.

3.2 Saugos nuorodos grandininiams

Kai pjūklas veikia, visas kūno dalis laiky- kite toliau nuo pjūklo grandinės. Prieš pa- leisdami pjūklą įsitikinkite, ar pjūklo gran- dinė niekur nesiliečia. Dirbant su grandini- niais pjūklais dėl vienintelio neatidumo aki- mirksnio pjūklo grandinė gali pagriebti drabu- žius arba kūno dalis.

Grandininį pjūklą visada laikykite dešine ranka paėmę už galinės rankenos, o kaire ranka paėmę už priekinės rankenos. Gran- dininio pjūklo negalima laikyti priešingai nei čia nurodyta, nes padidėja rizika susižaloti.

Elektrinį įrankį galima laikyti tik už izoliuo- tų suėmimo paviršių, nes pjūklo grandinė gali paliesti paslėptus laidus. Pjūklo gran- dinės, kurios paliečia įtampą tiekiantį laidą, padaro elektrinio įrankio metalines dalis įtam- pingomis ir operatoriui gali sukelti elektros smūgį.

Naudokite apsauginius akinius ir klausos organus saugančias priemones. Taip pat rekomenduojame naudoti kitas kūną, plaštakas, kojas ir pėdas saugančias prie- mones. Vilkint tinkamus apsauginius drabu- žius mažėja pavojus susižaloti dėl išsviedžia- mų skiedrų ar prisilietus prie pjūklo grandi- nės.

Su grandininiu pjūklu nedirbkite įlipę į me- dį. Dirbant įlipus į medį kyla pavojus susižalo- ti.

Visada įsitikinkite, ar stovite stabiliai ir grandininį pjūklą naudokite tik tada, kai469892_c 381 Saugos nuorodos stovite ant tvirto, saugaus ir lygaus pa- grindo. Stovint ant slidaus ar nestabilaus pa- viršiaus, pvz., kopėčių, gali būti prarandama pusiausvyra arba grandininis pjūklas gali tapti nebekontroliuojamas.

Jei pjaunate įtemptą šaką, įsidėmėkite, kad ji spyruokliuos. Atsilaisvinus medienos plaušams įtempta šaka gali atsimušti į pjūklo naudotoja ir (arba) grandininis pjūklas gali tapti nekontroliuojamas.

Ypač būkite atsargūs pjaudami atžalynus arba jaunus medelius. Plona medžiaga gali užstrigti pjūklo grandinėje ir atsitrenkti į Jus, todėl galite prarasti pusiausvyrą.

Grandininį pjūklą neškite išjungę ir paėmę už priekinės rankenos, pjūklo grandinę nukreipę nuo kūno. Transportuodami arba saugodami ant grandininio pjūklo visuo- met užmaukite apsauginį gaubtą. Atsargiai naudojant grandininį pjūklą sumažėja tikimy- bė netyčia prisiliesti prie veikiančios pjūklo grandinės.

Laikykitės tepimo, grandinės įtempimo ir priedų keitimo nurodymų. Netinkamai įtem- pus arba sutepus grandinę ji gali nutrūkti ar- ba padidėja atatrankos tikimybė.

Rankenos turi būti sausos ir nesuteptos tepalu ar alyva. Tepalu arba alyva suteptos rankenos yra slidžios, todėl įrenginys gali tap- ti nebekontroliuojamas.

Pjaukite tik medieną. Grandininio pjūklo nenaudokite darbams atlikti, kuriems jis neskirtas. Pavyzdžiui: nenaudokite gran- dininio pjūklo plastikui, mūrui arba neme- dinėms statybinėms medžiagoms pjauti. Grandininį pjūklą naudojant ne pagal paskirtį gali kilti pavojų.

3.3 Atatrankos priežastys ir priemonės jai

išvengti Atatranka gali įvykti kreipiamojo bėgelio smaiga- liui prisilietus prie kokio nors objekto arba, kai mediena linksta ir pjūklo grandinė užstringa pjū- vyje. Kartais prisilietus bėgelio smaigaliu gali atsirasti atgal veikianti jėga, kuri kreipiamąjį bėgelį traukia į viršų ir operatoriaus kryptimi. Pjūklo grandinei užstrigus ties viršutine kreipia- mojo bėgelio briauna bėgelį naudotojo link gali veikti staigi atatrankos jėga. Esant bet kuriai iš minėtų reakcijų pjūklas gali tapti nekontroliuojamas ir Jūs galite patirti sunkių traumų. Nepasikliaukite vien tik grandininiame pjūkle sumontuotais apsauginiais įtaisais. Naudo- dami grandininį pjūklą turėtumėte imtis įvairių priemonių, užtikrinančių saugų ir patikimą darbą. Atatranka yra neteisingo arba netinkamo elektros įrankių naudojimo pasekmė. Jos galima išvengti taikant tinkamas toliau aprašytas atsargumo prie- mones:

Pjūklą tvirtai laikykite abiem rankomis, nykščiu ir pirštais apėmę grandininio pjū- klo rankenas. Kūnas ir rankos turi būti to- kioje padėtyje, kad galėtų išlaikyti atatran- kos jėgas. Imdamasis tinkamų priemonių, operatorius gali valdyti atatrankos jėgas. Grandininio pjūklo niekada nepaleiskite.

Venkite būti nenormalioje kūno padėtyje ir neatlikite pjovimo darbų didesniame aukš- tyje nei Jūsų pečiai. Taip išvengsite neap- dairaus kreipiamosios smaigalio prisilietimo prie kitų daiktų ir galėsite geriau kontroliuoti grandininį pjūklą netikėtose situacijose.

Visada naudokite gamintojo nurodytus at- sarginius bėgelius ir pjūklo grandines. Naudojant netinkamus atsarginius bėgelius ir pjūklo grandines, grandinės gali nutrūkti ir (arba) gali įvykti atatranka.

Galąsdami ir atlikdami pjūklo grandinės techninės priežiūros darbus laikykitės ga- mintojo nurodymų. Naudojant per didelio gylio ribotuvus padidėja atatrankos tikimybė.

3.4 Akumuliatoriaus ir įkroviklio saugos

nuorodos Laikykitės atskirose naudojimo instrukcijose pa- teiktų saugos nuorodų dėl akumuliatoriaus ir įkro- viklio. Žr.:

Ličio jonų 42V / 7,5Ah akumuliatoriaus nau- dojimo instrukciją 442031

42 V ličio jonų akumuliatoriaus įkroviklio Li- BC-10s-120W naudojimo instrukciją 442032

3.5 Saugaus darbo nuorodos

Laikykitės šalyje galiojančių saugos taisyklių, pvz., profesinių sąjungų, socialinių fondų, darbų saugos žinybų.

Dirbkite tik ryškioje dienos šviesoje arba įjun- gę dirbtinį apšvietimą.

Darbo zonoje neturi būti daiktų (pvz., nupjau- tų dalių).

Naudotojas atsakingas už kitų asmenų suža- lojimą ir jų turto sugadinimą.LT 382 CS 4235 Saugos nuorodos

Jei su grandininiu pjūklu dirbate pirmą kartą:

paprašykite, kad pardavėjas arba kitas specialistas paaiškintų, kaip elgtis su grandininiu pjūklu, arba išklausykite kur- sus;

prieš pirmą kartą naudodami, ant pjausty- mo ožio arba stovo pasitreniruokite bent, kaip pjauti apvalią medieną.

Jaunuoliams iki 16 metų arba asmenims, ne- susipažinusiems su naudojimo instrukcija, naudoti įrenginį yra draudžiama.

Su šiuo grandininiu pjūklu dirbantys asmenys turi būti pailsėję, sveiki ir geros nuotaikos. Tie, kas dėl sveikatos negali persitempti, tu- rėtų pasiteirauti gydytojo, ar galima dirbti su šiuo grandininiu pjūklu.

Laikykitės šalyje galiojančių darbo su grandininiu pjūklu laiko nuostatų. Darbo su grandininiais pjū- klais trukmė gali būti ribojama šalyje ir vietoje ga- liojančiais teisės aktais.

3.5.3 Vibracinė apkrova

Pavojus dėl vibracijos Tikroji vibracijos emisijos vertė naudojant prietaisą gali skirtis nuo tos, kurią nurodė ga- mintojas. Prieš naudodami arba naudojimo metu atsižvelkite į šiuos įtakos turinčius veiksnius:

Ar prietaisas naudojamas pagal paskirtį?

Ar medžiaga pjaunama arba apdirbama tinkamai?

Ar prietaisas yra tvarkingos būklės?

Ar pjovimo įrankis tinkamai pagaląstas arba ar sumontuotas tinkamas pjovimo įrankis?

Ar sumontuotos rankenos ir, jei reikia, vi- bracinės rankenos, bei ar jos tvirtai su- jungtos su prietaisu?

Eksploatuokite prietaisą tik su tam tikram dar- bui reikalingu variklio sūkių skaičiumi. Venkite maksimalaus sūkių skaičiaus, kad sumažintu- mėte triukšmą ir vibraciją.

Netinkamai naudojant ir atliekant techninę priežiūrą, gali padidėti prietaiso keliamas triukšmas ir vibracija. Tai sutrikdys sveikatą. Tokiu atveju nedelsdami išjunkite prietaisą ir paveskite jį suremontuoti įgaliotoms techni- nės priežiūros dirbtuvėms.

Apkrovos laipsnis dėl vibracijos priklauso nuo darbo, kurį reikia atlikti, arba nuo prietaiso naudojimo. Įvertinkite apkrovos laipsnį ir da- rykite atitinkamas pertraukas tarp darbų. Taip per visą darbo laiką gerokai sumažės vibraci- nė apkrova.

Ilgesnį laiką naudojant prietaisą, operatorių veikia vibracija, kuri gali sukelti kraujotakos problemų („baltas pirštas“). Norėdami išveng- ti šios rizikos, mūvėkite pirštines ir stebėkite, kad rankos būtų šiltos. Jei atpažįstami „balto piršto“ simptomai, nedelsdami kreipkitės į gy- dytoją. Prie šių simptomų priskiriami: nejaus- mingumas, jautrumo praradimas, peršėjimas, niežėjimas, skausmas, jėgų sumažėjimas, odos spalvos arba būsenos pasikeitimas. Pa- prastai šie simptomai būdingi pirštams, plaš- takoms arba pulsui. Žemoje temperatūroje padidėja pavojus.

Savo darbo dieną darykite ilgesnes pertrau- kas, kad galėtumėte pailsėti nuo triukšmo ir vibracijos. Suplanuokite savo darbą taip, kad prietaisų, kurie sukelia stiprią vibraciją, nau- dojimas būtų paskirstytas per kelias dienas.

Jei naudodami prietaisą savo plaštakose jun- tate nemalonų jausmą arba ant jų pastebite spalvos pokyčius, nedelsdami nutraukite dar- bus. Darykite pakankamas pertraukas tarp darbų. Dirbant be pakankamų pertraukų, gali atsirasti rankų vibracijos sindromas.

Sumažinkite vibracijos Jums keliamą riziką. Prižiūrėkite prietaisą pagal nurodymus nau- dojimo instrukcijoje.

Jei prietaisas dažnai naudojamas, susisiekite su savo prekybos atstovu, kad galėtumėte įsigyti nuo vibracijos apsaugančių priedų (pvz., rankenas).

Stenkitės nedirbti su prietaisu žemesnėje nei 10°C temperatūroje. Savo darbo plane nu- statykite, kaip galima apriboti vibracinę ap- krovą.

3.5.4 Triukšmo apkrova

Tam tikras triukšmas naudojant šį prietaisą yra neišvengiamas. Paskirstykite su intensyviu triukš- mu susijusius darbus į leistinus ir tam skirtus lai- kus. Prireikus laikykitės rimties laikų ir apribokite darbo trukmę iki būtinosios. Norėdami apsisaugo- ti patys ir apsaugoti šalia esančius asmenis, nau- dokite tinkamą klausos apsaugą.469892_c 383 Montavimas

3.5.5 Darbas su grandininiu pjūklu

ĮSPĖJIMAS! Sunkių sužalojimų pavojus. Kai naudojama ne iki galo sumontuotas grandini- nis pjūklas, galima patirti sunkių sužalojimų.

Naudokite grandininį pjūklą tik tuo atveju, jei ji buvo iki galo sumontuota.

Prieš naudodami kaskart atlikite apžiūrimąją kontrolę ir taip patikrinkite, ar grandininis pjū- klas sukomplektuotas ir ar nėra pažeistų arba susidėvėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti. ĮSPĖJIMAS! Pavojus susižaloti dėl nepla- nuotai pasileidžiančio grandininio pjūklo. Ne- tikėtai įsijungus grandininiam pjūklui, galima sun- kiai susižaloti. Todėl išimkite akumuliatorių:

atlikdami tikrinimo, nustatymo ir valymo dar- bus,

pasišalindami nuo grandininio pjūklo,

atlikdami techninės priežiūros ir remonto dar- bus.

Niekada nedirbkite vieni.

Visada turėkite parengtą pirmosios pagalbos vaistinėlę galimiems nelaimingiems atsitiki- mams.

Venkite prisilietimo prie metalinių daiktų, esančių žemėje arba sujungtų su ja elektriniu būdu.

klausos apsauga (pvz., apsauginiai ausų kištukai), ypač, kai kasdien dirbama ilgiau nei 2,5 valandos,

apsauginiai akiniai arba apsauginio šal- mo veido apsauga,

apsauginės kelnės su apsaugos nuo įpjo- vimo sluoksniu,

tvirtos darbinės pirštinės,

apsauginiai batai su kibiu padu ir plienine nosimi.

Grandininio pjūklo nenaudokite aukščiau pe- čių, nes taip nebegalimas saugus valdymas.

Keisdami buvimo vietą, išjunkite variklį ir už- dėkite grandinės apsaugą.

Ant nenaudojamų grandininių pjūklų visada uždėkite grandinės apsaugą ir išimkite aku- muliatorių.

Grandininį pjūklą padėkite tik išjungtą.

Grandininio pjūklo nenaudokite medžio kėli- mui ar judinimui.

Kamienus, storesnius už strypo ilgį, leidžiama pjauti tik specialistams.

Pjaudami pridėkite tik judančią pjūklo grandi- nę, niekada nejunkite grandininio pjūklo su uždėta pjūklo grandine.

Prižiūrėkite, kad į dirvožemį nepatektų pjūklų grandinių alyvos.

Nevykdykite pjovimo darbų esant lietui, snie- gui ar audrai.

Niekada neišjunkite saugos ir apsauginių įtai- sų. 4 MONTAVIMAS ĮSPĖJIMAS! Sunkių sužalojimų pavojus. Kai naudojama ne iki galo sumontuotas grandini- nis pjūklas, galima patirti sunkių sužalojimų.

Naudokite grandininį pjūklą tik tuo atveju, jei ji buvo iki galo sumontuota.

Prieš naudodami kaskart atlikite apžiūrimąją kontrolę ir taip patikrinkite, ar grandininis pjū- klas sukomplektuotas ir ar nėra pažeistų arba susidėvėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti. ATSARGIAI! Pjautinių žaizdų pavojus. Montuojant aštrios pjūklo grandinės briaunos gali įpjauti.

Prieš montuodami išimkite akumuliatorių.

Montuodami pjūklo grandinę ir kreipiamąjį bė- gelį, užsimaukite apsaugines pirštines.

1. Patraukite grandinės stabdžio apkabą (02/1)

lankinės rankenos (02/a) link, kad būtų atleis- tas grandinės stabdys.

2. Sukite centrinį užraktą (02/2) prieš laikrodžio

rodyklę ir nuimkite karu su uždangalu (02/3).

3. Uždėkite kreipiamąjį bėgelį (03/1) ant kreipia-

mojo kaiščio (03/2) ir stumkite į galą tol, kad būtų galima sumontuoti pjūklo grandinę.

4.2 Pjūklo grandinės montavimas (02, 03)

1. Uždėkite pjūklo grandinę ant žvaigždutės

(03/3) ir įdėkite į kreipiamojo bėgelio (03/1) griovelį.LT 384 CS 4235 Paleidimas

2. Kreipkite pjūklo grandinę aplink kreipiamojo

bėgelio kreipiamąją žvaigždutę. Pjūklo gran- dinės apatinė pusė turi šiek tiek nukarti krei- piamojo bėgelio apačioje.

3. Uždėkite uždangalą (02/3) ir šiek tiek priverž-

kite centrinį užraktą (02/2).

4.3 Pjūklo grandinės įtempimas (04, 05)

NUORODA Pjūklo grandinė teisingai įtempta yra tada, kai:

priglunda prie apatinės kreipiamojo bėgelio pusės ir ją galima patraukti rankomis,

per kreipiamojo bėgelio vidurį ją galima pa- kelti 3–4 mm.

1. Patikrinkite, ar pjūklo grandinė teisingai įsta-

tyta ant žvaigždutės ir kreipiamojo bėgelio.

2. Pasukite pasukamąjį žiedą (04/1) uždangalo

(04/2) link taip, kad abu trikampiai būtų vie- nas priešais kitą (04/a).

3. Pasukite centrinį užraktą (05/1) pagal laikro-

džio rodyklę (05/a). Tuo metu centrinio užrak- to nepriveržkite iki galo arba pasukite per vie- ną pasukimą atgal.

4. Sukite pasukamąjį žiedą (05/2) pagal laikro-

džio rodyklę, kol pjūklo grandinė bus tinkamai įtempta, kaip aprašyta pirmiau (05/b).

5. Sukite centrinį užraktą (05/1) pagal laikrodžio

rodyklę, kol jis bus užfiksuotas. 5 PALEIDIMAS PAVOJUS! Pavojus gyvybei ir sunkių su- žalojimų pavojus. Nežinant saugos nuorodų ir valdymo instrukcijų, galima sunkiai ar net mirtinai susižaloti.

Prieš pradėdami naudotis grandininiu pjūklu, perskaitykite visas saugos nuorodas bei val- dymo instrukcijas, pateiktas šioje naudojimo instrukcijoje, bei nurodytas naudojimo ins- trukcijas ir jų laikykitės! ĮSPĖJIMAS! Sunkių sužalojimų pavojus. Jei ant grandininio pjūklo yra pažeistų konstrukci- nių dalių, galima sunkiai susižaloti.

Prieš naudodami kaskart atlikite apžiūrimąją kontrolę ir taip patikrinkite, ar grandininis pjū- klas sukomplektuotas ir ar nėra pažeistų arba susidėvėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti.

5.1 Akumuliatoriaus įkrovimas (06, 07)

ATSARGIAI! Gaisro pavojus įkraunant! Įkaitus įkrovikliui, kai jis statomas ant lengvai už- sidegančio ir nepakankamai vėdinamo pagrindo, kyla gaisro pavojus.

Visada naudokite įkroviklį ant nedegaus pa- grindo ir nedegioje aplinkoje.

Jei yra: Neuždenkite ventiliacijos angų. NUORODA Prieš pirmąjį naudojimą iki galo įkraukite akumuliatorių. Akumuliatorių galima krauti jam esant bet kokios įkrovos būsenos. Įkro- vimo pertraukimas akumuliatoriui nekenkia. NUORODA Įkraunant akumuliatorius yra ap- saugotas nuo perkrovos dėl automatinio įkrovos būsenos nustatymo ir tam tikrą laiką, bet ne nuo- lat gali likti įkroviklyje. NUORODA Laikykitės atskirų akumuliato- riaus ir įkroviklio naudojimo instrukcijų.

1. Prijunkite akumuliatorių (06/1) ir įkroviklį

(06/2, 06/a) bei įkroviklį prie tinklo įtampos (06/3, 06/b). Prasideda įkrovimo procesas. Įkroviklio šviesos diodas šviečia žaliai. Aku- muliatoriuje rodoma įkrovimo būsena.

2. Stebėkite akumuliatoriaus įkrovimo būsenos

rodmenis (07). Akumuliatorius iki galo įkrau- namas per maždaug 2,5 val. Įkrovimo proce- sas užbaigiamas automatiškai, kai akumulia- torius visiškai įkraunamas.

3. Atjunkite akumuliatorių nuo įkroviklio (06/a), o

įkroviklį nuo tinklo įtampos ( 06/b).

5.2 Pjūklų grandinių alyvos pripildymas (08)

DĖMESIO! Grandininio pjūklo pažeidimo pa- vojus. Grandininis pjūklas bus stipriai pažeistas, jei jo bakelyje bus per mažai grandininių pjūklų alyvos arba jos visiškai nebus ar ji bus pridžiuvu- si / prilipusi. Grandininių pjūklų alyvai pridžiuvus / prilipus, gali būti pažeistos alyvą tiekiančios kons- trukcinės dalys ir alyvos siurblys. Taip pat pažei- džiama ir naudojant seną alyvą. Naudojant seną alyvą, teršiama aplinka!

Norėdami pradėti eksploatuoti, pripildykite į bakelį pjūklų grandinių alyvos.

Pripildykite į bakelį pjūklų grandinių alyvos ne vėliau nei keisite akumuliatorių. Pjūklo grandinę ir kreipiamąjį bėgelį veikimo metu alyva nuolat aprūpina automatinė tepimo siste- ma. Pjūklų grandinių alyva saugo nuo korozijos ir469892_c 385 Valdymas priešlaikinio susidėvėjimo. Tam, kad pjūklo gran- dinė būtų pakankamai tepama, bakelyje visada turi būti pakankamai pjūklų grandinių alyvos. Pjūklo grandinei ir kreipiamajam bėgeliui tepti naudokite tik ekologišką, biologiškai skaidžią ko- kybišką pjūklų grandinių alyvą, kurią transportuo- kite ir sandėliuokite patvirtintose ir paženklintose talpose. Prieš darbų pradžią ir keisdami akumuliatorių, kaskart patikrinkite alyvos lygį ir pripildykite pjūklų grandinių alyvos. Jei reikia:

1. Bakelio (08/1) stebėjimo langelyje patikrinkite

alyvos lygį. Visada turi būti matoma alyva. Neviršykite minimalaus ir maksimalaus aly- vos lygio.

2. Jei reikia, per pildymo atvamzdį (08/2) įpilkite

pjūklų grandinių alyvos.

5.3 Grandinės stabdžio veikimo bandymas

Grandininis pjūklas turi rankinį grandinės stabdį, kuris per grandinės stabdžio apkabą yra aktyvi- namas, pvz., atgalinio smūgio (atatrankos) atve- ju. Aktyvinus grandinės stabdį, grandinės pjūklas ir variklis staiga sustabdomi. PAVOJUS! Pavojus gyvybei dėl aplai- daus elgesio! Dėl neatsargių ir neplanuotų gran- dininio pjūklo judesių galima sunkiai arba netgi mirtinai susižaloti.

Su grandininiu pjūklu dirbkite saugiai ir labai susikaupę.

Atleisdami grandinės stabdį, nespauskite jo- kio jungiklio. ĮSPĖJIMAS! Pavojus gyvybei ir sunkių sužalojimų pavojus sugedus grandinės stab- džiui. Jei grandinės stabdys neveikia, pvz., jei veikiant pjūklo grandinei įvyksta atatranka, opera- torius gali būti sunkiai arba netgi mirtinai sužalo- tas.

Prieš darbo pradžią kaskart išbandykite gran- dinės stabdį.

Jei grandinės stabdys sugedęs, nejunkite grandininio pjūklo. Tokiu atveju paveskite grandininį pjūklą patikrinti klientų aptarnavimo tarnybos dirbtuvėse.

5.3.1 Grandinės stabdžio tikrinimas

išjungus variklį (09)

1. Ištraukite akumuliatorių (žr. Skyrius 6.3 "Aku-

muliatoriaus įdėjimas / išėmimas (14)", pusla- pis386).

2. Norėdami atleisti grandinės stabdį, patraukite

grandinės stabdžio apkabą (09/1) lankinės rankenos (09/2) kryptimi (09/a). Pjūklo gran- dinė gali būti traukiama rankomis.

3. Kad įjungtumėte grandinės stabdį, paspaus-

kite grandinės stabdžio apkabą (09/1) į priekį (09/b). Pjūklo grandinės neturi būti įmanoma patraukti.

5.3.2 Grandinės stabdžio tikrinimas įjungus

variklį (09) NUORODA Prieš kiekvieną grandininio pjū- klo įjungimą atleiskite grandinės stabdį.

1. Grandininį pjūklą laikykite patikimai ir tvirtai

už lankinės ir galinės rankenų.

2. Patraukite grandinės stabdžio apkabą (09/1)

lankinės rankenos (09/2) kryptimi (09/a) ir taip atleiskite grandinės stabdį.

3. Įjunkite variklį.

4. Paspauskite grandinės stabdžio apkabą

(09/1) į priekį (09/b). Pjūklo grandinė ir vari- klis privalo iš karto sustoti. 6 VALDYMAS PAVOJUS! Pavojus gyvybei ir sunkių su- žalojimų pavojus. Nežinant saugos nuorodų ir valdymo instrukcijų, galima sunkiai ar net mirtinai susižaloti.

Prieš pradėdami naudotis grandininiu pjūklu, perskaitykite visas saugos nuorodas bei val- dymo instrukcijas, pateiktas šioje naudojimo instrukcijoje, bei nurodytas naudojimo ins- trukcijas ir jų laikykitės!

Laikykitės konkrečios šalies nuostatų dėl dar- bo laiko.

Tvirtai apimkite galinę rankeną dešiniąja, o lankinę rankeną – kairiąja ranka ir laikykite.

Neatleiskite rankenų, kol veikia variklis.

esate paveikti alkoholio, medikamentų ir narkotikų.

6.1 Pjūklų grandinių alyvos tikrinimas

Veiksmai žr. Skyrius 5.2 "Pjūklų grandinių alyvos pripildymas (08)", puslapis384.LT 386 CS 4235 Valdymas DĖMESIO! Grandininio pjūklo pažeidimo pa- vojus. Grandininis pjūklas bus stipriai pažeistas, jei jo bakelyje bus per mažai grandininių pjūklų alyvos arba jos visiškai nebus ar ji bus pridžiuvu- si / prilipusi. Grandininių pjūklų alyvai pridžiuvus / prilipus, gali būti pažeistos alyvą tiekiančios kons- trukcinės dalys ir alyvos siurblys. Taip pat pažei- džiama ir naudojant seną alyvą. Naudojant seną alyvą, teršiama aplinka!

Prieš kiekvieno darbo pradžią patikrinkite, ar bakelyje yra pakankamai grandininių pjūklų alyvos.

Esant mažam alyvos lygiui, papildykite gran- dininių pjūklų alyvos.

6.2 Akumuliatoriaus diržų sistemos

užsisegimas (10)–(13) Akumuliatoriaus diržų sistemą užsisekite, kaip parodyta (10)–(13) pav.

6.3 Akumuliatoriaus įdėjimas / išėmimas

(14) Akumuliatoriaus įstatymas

1. Stumkite (14/a) akumuliatorių (14/1) į akumu-

liatoriaus diržų sistemą (14/2), kol jis užsifik- suos. Akumuliatoriaus ištraukimas

1. Nuspauskite ir laikykite nuspaustą akumulia-

toriaus (14/1) atsklendimo mygtuką (14/3).

2. Ištraukite (14/b) akumuliatorių (14/1).

1. Pirmąjį jungiamojo kabelio (15/1) kištuką iš-

tiesinkite pagal akumuliatoriaus diržų siste- mos kištuko (15/2) kreipiamąjį kakliuką ir krei- piamąjį griovelį, sujunkite ir šiek tiek pasukite pagal laikrodžio rodyklę, kol girdimai užsifik- suos užsklendimo ir atsklendimo jungiklis (15/3).

2. Antrąjį jungiamojo kabelio (16/1) kištuką ištie-

sinkite pagal jungiamojo lizdo (16/2) kreipia- mąjį kakliuką ir kreipiamąjį griovelį, įstumkite į jungiamąjį lizdą (16/a) ir šiek tiek pasukite pa- gal laikrodžio rodyklę, kol girdimai užsifiksuos užsklendimo ir atsklendimo jungiklis (16/3). Jungiamojo kabelio išmontavimas

1. Patraukite užsklendimo ir atsklendimo jungiklį

(15/3) atgal (15/b), pasukite kištuką šiek tiek į kairę ir ištraukite (15/c).

2. Patraukite užsklendimo ir atsklendimo jungiklį

(16/3) atgal, pasukite kištuką šiek tiek į kairę ir ištraukite iš įrenginio (16/2) jungiamojo liz- do (16/b).

6.5 Variklio įjungimas ir išjungimas (17)

ATSARGIAI! Klausos pažeidimo pavojus! Eksploatuojant grandininį pjūklą, sklinda stiprus triukšmas, kuris gali sutrikdyti klausą.

Dirbdami su grandininiu pjūklu, naudokite klausos apsaugą. NUORODA Prieš kiekvieną grandininio pjū- klo įjungimą atleiskite grandinės stabdį. Įjunkite variklį:

1. Atleiskite grandinės stabdį.

2. Nykščiu nuspauskite ir laikykite nuspaustą

fiksavimo mygtuką (17/1).

3. Nuspauskite ir laikykite nuspaustą greičio

4. Atleiskite blokavimo mygtuką (17/1). Paleidus

grandininį pjūklą, blokavimo mygtuko nereikia laikyti nuspausto. Blokavimo mygtukas turi užkirsti kelią netyčiniam grandininio pjūklo paleidimui. Išjunkite variklį:

1. Atleiskite greičio svirtį (17/2).

6.6 Grandinės stabdžio bandymas

Veiksmai Grandinės stabdžio veikimo bandymas. ĮSPĖJIMAS! Pavojus gyvybei ir sunkių sužalojimų pavojus sugedus grandinės stab- džiui. Jei grandinės stabdys neveikia, pvz., jei veikiant pjūklo grandinei įvyksta atatranka, opera- torius gali būti sunkiai arba netgi mirtinai sužalo- tas.

Prieš darbo pradžią kaskart išbandykite gran- dinės stabdį.

Jei grandinės stabdys sugedęs, nejunkite grandininio pjūklo. Tokiu atveju paveskite grandininį pjūklą patikrinti klientų aptarnavimo tarnybos dirbtuvėse.

6.7 Pjūklo grandinės greičio padidinimas /

sumažinimas [„Eco“ režimo / „Power“ režimo funkcija] (18) Su „Eco“ režimo / „Power“ režimo funkcija galite bet kada padidinti arba sumažinti pjūklo grandi- nės greitį. Esant didesniam greičiui („Power“ reži- mas), sutrumpėja akumuliatoriaus eksploatavimo trukmė.469892_c 387 Darbinė elgsena ir darbo metodika

1. Paspauskite mygtuką (18/1). Šviesos diodas

(18/2) šviečia, kai „Power“ režimas įjungtas.

2. Norėdami išjungti „Power“ režimą, paspauski-

te mygtuką (18/1) iš naujo. Jei įrenginys išjungiamas ir tada vėl įjungiamas, jis paleidžiamas su paskutiniu parinktu nustaty- mu.

6.8 Akumuliatoriaus įkrovimo būsenos

tikrinimas „Motion Detection“ (07) Akumuliatoriaus viršuje yra įkrovimo būsenos in- dikatorius. Jis aktyvinamas kelioms sekundėms automatiškai, kai akumuliatorių šiek tiek pakrato- te.

1. Pakratykite akumuliatorių. Įkrovimo būsenos

indikatoriaus šviesos diodai šviečia, atsižvel- giant į akumuliatoriaus įkrovimo būseną.

2. Nuskaitykite įkrovimo būseną:

Akumuliatoriaus įkrovimo būsenos indikatoriai LED lem- putės Indikatoriai Raudona (07/1)

Šviečia: akumuliatorius visiš- kai išsikrovęs.

Pakartotinai sumirksi 1x: klai- da, kurią galima pašalinti, pvz., per aukšta arba per že- ma temperatūra.

Pakartotinai sumirksi 2x: ap- aratinės įrangos klaida, pvz., sugedęs akumuliatorius. Žalia (07/2) Šviečia: akumuliatorius įkrautas daugiau nei 0%. Žalia (07/3) Šviečia: akumuliatorius įkrautas daugiau nei 25%. Žalia (07/4) Šviečia: akumuliatorius įkrautas daugiau nei 50%. Žalia (07/5) Šviečia: akumuliatorius įkrautas daugiau nei 75%. Įkraunant mirksi žalias šviesos diodas, kuris rodo esamą įkrovimo būseną. Žali žemesnių įkrovimo būsenų šviesos diodai šviečia nuolat. Akumuliatoriaus eksploatavimo trukmė Jei žymiai sutrumpėja pilnai įkrauto akumuliato- riaus veikimo trukmė, vadinasi, akumuliatorius yra išnaudotas ir jį reikia pakeisti nauju originaliu akumuliatoriumi.

7 DARBINĖ ELGSENA IR DARBO

METODIKA NUORODA Profesinės žemės ūkio sąjungos reguliariai siūlo darbo su grandininiais pjūklais bei medžių kirtimo kursus. PAVOJUS! Pavojus gyvybei dėl nepakan- kamų profesinių žinių! Dėl nepakankamų profe- sinių žinių galimi sunkūs ar net mirtini sužaloji- mai!

Kirsti medžius ir genėti šakas leidžiama tik apmokytiems ir patyrusiems asmenims. PAVOJUS! Pavojus gyvybei dėl sutrupė- jusio medžio! Dėl pagriebtų medienos skiedrų galimi sunkiausi sužalojimai ar net mirtis!

Nuo pjaunamos dalies pašalinkite palaidas skiedras ir medienos skeveldras.

7.1 Medžių kirtimas (19, 20)

Prieš kirtimo darbus ir jų metu atsižvelkite į šiuos punktus:

Kirsdami medžius, atkreipkite dėmesį į tai, kad nekiltų pavojaus kitiems asmenims, ne- būtų pataikyta į maitinimo linijas ir nebūtų pa- daryta materialinės žalos. Jei medis prisilies- tų prie maitinimo linijos, apie tai būtina infor- muoti elektros tiekimo įmonę.

Taip pat atsižvelkite į svetimą turtą, gyvūnus arba daiktus. Jų neturi būti pavojaus zonoje. Žalos atveju nedelsdami informuokite savi- ninką.

Saugus atstumas tarp kitų darbo vietų ar daiktų turi būti bent 2 ½ medžio ilgio.

Įvertinkite medžio kirtimo kryptį. Medžio kirtimo kryptį apsprendžia:

natūralus medžio pokrypis,

didžiausių šakų padėtis,

vienpusis šakų susiformavimas,

lyguma arba šlaitas,

asimetrinis augimas, medžio pažeidimai,

vėjo kryptis ir vėjo greitis,

Šlaite visada dirbkite virš kertamo medžio.

Įsitikinkite, ar prieš tai nustatytame atsitrauki- mo kelyje nėra kliūčių. Atsitraukimo kelias tu- rėtų būti maždaug 45° kampu įstrižai atgal kirtimo krypties atžvilgiu (19).LT 388 CS 4235 Darbinė elgsena ir darbo metodika

Kamiene neturi būti krūmokšnių, šakų ir sve- timkūnių (pvz., purvo, akmenų, palaidų žie- vių, vinių, spaustukų, vielų ir t. t.). Norint nukristi medį, reikia padaryti dvi įpjovas ir vieną kirtimo pjūvį.

1. Kirsdami ir trumpindami, patikimai pridėkite

atraminius dantis prie pjaunamo medžio.

2. Kirtimo įpjovą (20/C) darykite pirmiausia hori-

zontaliai, tada įstrižai iš viršaus mažiausiai 45° kampu. Tokiu būdu išvengiama grandini- nio pjūklo įstrigimo, darant antrąją įpjovą. Kir- timo įpjovą reikia daryti kiek galima arčiau že- mės, pageidaujama kirtimo kryptimi (20/E). Įpjovos gylis turi sudaryti maždaug 1/4 ka- mieno skersmens.

3. Tiksliai horizontaliai priešais kirtimo įpjovą

darykite kirtimo pjūvį (20/D). Kirtimo pjūvį rei- kia daryti 3–5 cm aukštyje virš horizontalios įpjovos.

4. Kirtimo pjūvį (20/D) darykite iki tokio gylio,

kad tarp kirtimo įpjovos (20/C) ir kirtimo pjū- vio (20/D) liktų mažiausiai 1/10 kamieno skersmens lūžio juostelė (20/F). Lūžio juoste- lė neleidžia medžiui pasisukti ir kristi neteisin- ga kryptimi. Kirtimo pjūviui (20/D) artėjant prie lūžio juostelės (20/F), medis turėtų pra- dėti kristi. Neperpjaukite lūžio juostelės! Jei medis krenta pjovimo darbo metu:

jei medis krenta galimai neteisinga krypti- mi ar linksta atgal ir prispaudžia grandini- nį pjūklą, pertraukite kirtimo pjūvio dary- mą. Kad atidarytumėte pjūvį ir nuverstu- mėte medį pageidaujama kritimo linija, įkalkite medinius, plastikinius arba aliumi- nius pleištus.

Nedelsdami ištraukite grandininį pjūklą iš pjūvio, išjunkite ir padėkite;

eikite į atsitraukimo zoną;

atkreipkite dėmesį į krentančias šakas;

5. jei medis lieka stovėti, jį kontroliuojamai nu-

verskite įkaldami pleištus į kirtimo pjūvį. Nuoroda:Leidžiama naudoti tik iš medienos, plastiko ar aliuminio padarytus pleištus.

6. Baigę pjovimo darbą, nedelsdami nusiimkite

klausos organų apsaugos priemones ir duoki- te signalus ar įspėdami sušukite. Durtinius, išilginius ir šerdinius pjūvius turėtų da- ryti tik patyrę arba apmokyti asmenys (20). PAVOJUS! Pavojus gyvybei dėl krentan- čio medžio! Jei krentant medžiui atsitraukti neį- manoma, galimi sunkūs sužalojimai ar net mirtis!

Kirtimo darbą pradėkite tik tada, kai yra užti- krintas nekliudomas atsitraukimas nuo kerta- mo medžio. PAVOJUS! Pavojus gyvybei dėl nekon- troliuojamai krentančio medžio! Dėl nekontro- liuojamai krentančių medžių galimi sunkiausi su- žalojimai ar net mirtis!

Kad garantuotumėte kontroliuojamą medžio kritimą, tarp kirtimo įpjovos ir kirtimo pjūvio palikite lūžio juostelę, sudarančią maždaug 1/10 kamieno skersmens.

Esant vėjui, nevykdykite jokių kirtimo darbų.

7.2 Šakų nupjovimas (21)

Šakų nupjovimas – tai šakų atskyrimas nuo nu- kirsto medžio. Atkreipkite dėmesį į šiuos punktus:

darbo metu grandininio pjūklo atraminius dantis atremkite į medžio kamieną;

kol kas palikite didesnes žemyn nukreiptas šakas, remiančias medį;

vienu pjūviu nupjaukite mažesnes šakas;

šakas nuo medžio pjaukite sistemingai ir pa- eiliui (21/a). Iš pradžių nupjaukite trukdančias šakas. Tada nupjaukite šakas, kurios sukelia įtempį. Tada nupjaukite pagrindinę šaką prie pagrindo;

laisvai kabančias šakas pjaukite iš viršaus (21/b), o ne iš apačios;

atkreipkite dėmesį į įtemptas šakas, kurias perpjaukite kryptimi iš apačios į viršų (21/c), kad išvengtumėte grandininio pjūklo įstrigimo.

7.3 Medžio trumpinimas (22–25)

Trumpinimas – tai nukirsto medžio padalijimas į atkarpas. Atkreipkite dėmesį į šiuos punktus:

atkreipkite į stabilumą ir tolygų Jūsų kūno svorio pasiskirstymą ant abiejų kojų. Jei įma- noma, po kamienu turėtų būtų pakišta šakų, sijų arba pleištų ir taip jis turėtų būti atremtas;

šlaite visada dirbkite virš medžio kamieno, kadangi medžio kamienas gali nuriedėti (22);

grandininį pjūklą veskite taip, kad prailgintoje pjūklo grandinės judėjimo zonoje nebūtų jo- kios kūno dalies;

atraminius dantis pridėkite tiesiai šalia pjovi- mo briaunos ir leiskite grandininiam pjūklui suktis aplink šį tašką; pjūvio gale nespauski- te.469892_c 389 Techninė priežiūra

Kad pjaunant grandininis pjūklas išliktų kon- troliuojamas, prieš pat pjovimo pabaigą su- mažinkite prispaudimo slėgį, tačiau tuo metu tvirtai laikykite grandininio pjūklo rankenas;

prižiūrėkite, kad pjūklo grandinė neliestų že- mės;

baigę pjauti, palaukite, kol sustos pjūklo gran- dinė, tik tada pašalinkite grandininį pjūklą;

prieš eidami prie kito medžio, visada išjunkite grandininio pjūklo variklį. Medžio kamienas per visą ilgį remiasi vienodai:

medžio kamieną perpjaukite kryptimi iš vir- šaus (23/a) ir nepjaukite į žemę. Medžio kamienas remiasi viename gale:

kad išvengtumėte grandininio pjūklo įstrigimo ir medžio sutrupėjimo, pirmiausia 1/3 kamie- no skersmens pjaukite iš apačios (24/a), tada likutį perpjaukite kryptimi iš viršaus apatinio pjūvio aukštyje (24/b). Medžio kamienas remiasi abiejuose galuose: Kad išvengtumėte grandininio pjūklo įstrigimo ir medžio sutrupėjimo, pirmiausia 1/3 kamieno skersmens pjaukite iš viršaus (25/a), tada likutį perpjaukite kryptimi iš apačios apatinio pjūvio aukštyje (25/b). PAVOJUS! Pavojus gyvybei dėl atgalinio smūgio (atatrankos)! Dėl įrenginio atgalinio smūgio (atatrankos) operatorius gali patirti gyvy- bei pavojingų sužalojimų.

Būtinai imkitės priemonių atgaliniam smūgiui išvengti!

7.4 Medienos trumpinimas

Atlikdami šį darbą, atkreipkite dėmesį į šiuos punktus:

Naudokite patikimą pjovimo atramą (pjausty- mo ožį, pleištus, sijas).

Pasirūpinkite stabilia stovėsena ir tolygiu kū- no svorio paskirstymu.

Apsaugokite apvalią medieną nuo persisuki- mo.

Pradėkite pjauti tik su veikiančia pjūklo gran- dine. Niekada nejunkite grandininio pjūklo už- dėję pjūklo grandinę.

ĮSPĖJIMAS! Pavojus įsipjauti! Pavojus įsi- pjauti prisilietus prie aštriabriaunių ir judančių įrenginio dalių bei įkišus pirštus į pjovimo įran- kius.

Prieš atlikdami techninės priežiūros, priežiū- ros ir valymo darbus, visada išjunkite prietai- są. Išimkite akumuliatorių.

Techninės apžiūros, priežiūros ir valymo dar- bų metu visada mūvėkite apsaugines piršti- nes. Grandininis pjūklas atitinka visus specialiuosius saugos standartus. Remonto darbus leidžiama atlikti tik kvalifikuotam personalui, naudojant tik originalias atsargines dalis.

Po kiekvieno naudojimo patikrinkite grandini- nio pjūklo susidėvėjimą ir, esant reikalui, pa- keiskite pažeistus komponentus.

Saugokite įrenginį nuo šlapumo arba drė- gmės. Nuvalykite plastikines dalis šluoste ir tuo metu nenaudokite valiklių arba tirpiklių.

Išvalykite aušinimo oro angas, jei jos užsiki- šę.

Nepurkškite ant grandininio pjūklo vandens ir nenaudokite didelio slėgio valymo įrenginio.

Naudokite tik gamintojo nurodytas atsargines dalis.

8.1 Grandinės įtempio tikrinimas

Grandinės įtempį tikrinkite dažnai, nes naujos pjūklų grandinės pailgėja. Darbinės temperatūros pjūklo grandinė pailgėja ir nukąra. NUORODA Pjūklo grandinė teisingai įtempta yra tada, kai:

priglunda prie apatinės kreipiamojo bėgelio pusės ir ją galima patraukti rankomis,

per kreipiamojo bėgelio vidurį ją galima pa- kelti 3–4 mm. ATSARGIAI! Pavojus susižaloti dėl nu- šokusios pjūklo grandinės! Nepakankamai įtempta pjūklo grandinė naudojant gali nušokti ir sužaloti.

Dažnai tikrinkite grandinės įtempį. Grandinės įtempis per mažas, jei varantieji nareliai iššo- ka iš griovelio apatinėje kreipiamojo bėgelio pusėje.

Jei grandinės įtempis per mažas, tinkamai įtempkite pjūklo grandinę.LT 390 CS 4235 Techninė priežiūra

8.2 Pjūklo grandinės galandimas (26)

PAVOJUS! Pavojus gyvybei dėl atgalinio smūgio (atatrankos)! Dėl grandininio pjūklo at- galinio smūgio (atatrankos) operatorius gali patirti gyvybei pavojingų sužalojimų.

Tinkamai galąskite grandininį pjūklą! NUORODA Nepatyrusiam grandininių pjūklų naudotojui yra patartina pjūklo grandinę pavesti galąsti klientų aptarnavimo tarnybos specialistui. Saugumo ir efektyvaus veikimo sumetimais pjū- klo grandinė turi būti visada gerai pagaląsta. Galąsti reikia, kai:

pjovimo drožlės primena dulkes;

pjaunant reikia naudoti didelę jėgą;

suintensyvėja vibracija. Jei galąsti pavedate klientų aptarnavimo tarnybai, galandant turi būti naudojami specialūs įrankiai, kuriais nušlifuojamas nedidelis medžiagos sluoksnis ir tolygiai pagalandami visi dantys. Pjūklo grandinę galima galąsti savarankiškai nau- dojant specialias apvalias dildes, kurių skersmuo būtų pritaikytas atskirai grandinei (žr. Skyrius 8.6 "Grandinės techninės priežiūros darbų lentelė", puslapis391). Norint nepažeisti dantų, reikia mi- klumo ir patirties. Pjūklo grandinės galandimas:

1. Išjunkite grandininį pjūklą ir ištraukite tinklo

2. Atleiskite grandinės stabdį.

3. Kreipiamąjį bėgelį su sumontuota pjūklo

grandine įtvirtinkite tinkamame spaustuve. At- kreipkite dėmesį į tai, kad pjūklo grandinė ga- lėtų laisvai judėti.

4. Įtempkite pjūklo grandinę, jei ji laisva.

5. Sumontuokite dildę atitinkamoje kreipiamojo-

je ir po to įveskite dilę į danties įrantą. Posvy- ris turi būti vienodas ir nustatomas pagal dan- ties profilį.

6. Atlikite tik kelis judesius dilde į priekį ir karto-

kite šį veiksmą visiems dantims atlikę vieno- dus nustatymus (dešinėje arba kairėje).

7. Apsukite kreipiamojo bėgelio padėtį spaustu-

ve ir pakartokite veiksmą su likusiais danti- mis.

8. Patikrinkite, ar ribinis dantis neišsikiša virš

patikrai naudojamo įrankio. Jei išsikiša, nudil- dinkite iškyšą plokščia dilde ir užapvalinkite profilį.

9. Pagalandę pašalinkite visas galandant atsira-

dusias drožles ir dulkes bei sutepkite pjūklo grandinę alyvos vonelėje. Grandinę reikia pakeisti, jei:

dantys yra trumpesni nei 5 mm;

jei yra: žyma ant dantų nesiekia pjovimo se- gmentų;

per didelis tarpas tarp grandinės.

8.3 Žvaigždutės vidaus valymas

Po kiekvieno naudojimo kruopščiai išvalykite grandininį pjūklą.

1. Išimkite akumuliatorių ir padėkite grandininį

pjūklą ant stabilaus pagrindo.

2. Nusukite žvaigždutės uždangalą.

3. Tinkamu šepetėliu išvalykite vidinę ertmę.

4. Nuimkite pjūklo grandinę ir nuimkite kreipia-

5. Išvalykite bėgelio išdrožą ir alyvos įleidimo

8.4 Spartaus įtvirtinimo įtaiso

1. Nuimkite kreipiamąjį bėgelį (27/1): išsukite

varžtą (27/2) ir iš kreipiamojo bėgelio atlais- vinkite adapterio plokštę su įtempimo kabliu (27/3);

2. apsukite kreipiamąjį bėgelį apie išilginę ašį;

3. adapterio plokštę su įtempimo kabliu vėl už-

dėkite ant kreipiamojo bėgelio ir vėl užfiksuo- kite kryžminiu atsuktuvu;

4. vėl sumontuokite kreipiamąjį bėgelį (žr. Sky-

rius 4.1 "Kreipiamojo bėgelio montavimas (02, 03)", puslapis383).

8.5 Kreipiamojo bėgelio tikrinimas,

apsukimas ir tepimas (28, 29) Kreipiamojo bėgelio tikrinimas Reguliariai tikrinkite, ar kreipiamasis bėgelis netu- ri pažeidimų. Prireikus pašalinkite išsikišančias atplaišas (28/1), t.y. nudildinkite 45° kampu (28/2). Kreipiamojo bėgelio apsukimas Kad išvengtumėte vienpusio susidėvėjimo, po kiekvieno grandinės keitimo / grandinės galandi- mo apsukite kreipiamąjį bėgelį.

1. Permontuokite kreipiamojo bėgelio spartaus

įtvirtinimo įtaiso (žr. Skyrius 8.4 "Spartaus įtvirtinimo įtaiso permontavimas (27)", pusla- pis390).

2. Apsukite kreipiamąjį bėgelį.469892_c 391

Pagalba atsiradus sutrikimų Kreipiamojo bėgelio terpimas

1. Kruopščiai išvalykite bėgelio išdrožą (28/3) ir

alyvos įleidimo kiaurymes (28/4).

2. Iš abiejų pusių kruopščiai išvalykite tepimo

tomis įspauskite tiek tepalo, kad šis vienodai ištrykštų ties žvaigždutės galiukais. Tai dary- dami laikas nuo laiko pasukite žvaigždutę.

8.6 Grandinės techninės priežiūros darbų

lentelė ĮSPĖJIMAS! Sunkių sužalojimų pavojus. Jei ant grandininio pjūklo uždėta neleistina pjūklo grandinė arba kreipiamasis bėgelis, galima sun- kiai susižaloti.

Naudokite tik leistinas pjūklų grandines ir kreipiamuosius bėgelius. Pjūklo grandinė (kreipiamasis bėgelis) Dildės skers- muo Galvutės kampas Apatinio pjū- vio kampas Galvutės nuoly- džio kampas (55°) Gylio ma- tmuo Įrankio pasu- kimo kampas Įrankio nuoly- džio kampas Šoninis kampas 90PX040X (104MLEA041) 4,5mm 30° 0° 75° 0,025" 91P045X (120SDEA041) 5/32" 30° 0° 85° 0,025" 91PX052X (140SDEA041) 5/32" 30° 0° 85° 0,025" Gylio matmuo Dildė

9 PAGALBA ATSIRADUS SUTRIKIMŲ

ATSARGIAI! Pavojus susižaloti. Aštria- briaunios ir judančios prietaiso dalys gali sužeisti.

Techninės apžiūros, priežiūros ir valymo dar- bų metu visada mūvėkite apsaugines piršti- nes!

Išjunkite įrenginį ir ištraukite tinklo kištuką. NUORODA Esant sutrikimų, kurie nėra nu- rodyti šioje lentelėje arba kurių negalite pašalinti savarankiškai, kreipkitės į mūsų klientų aptarnavi- mo tarnybą.LT 392 CS 4235 Transportavimas Sutrikimas Priežastis Šalinimas Neveikia variklis. Nėra akumuliatoriaus įtam- pos. Leiskite elektrikui patikrinti elektros maitinimo tinklą. Išsijungė apsauga nuo per- krovos. Palaukite, kol apsauga nuo perkro- vos vėl atkurs elektros srovės tieki- mą. Įjungtas grandinės stabdys. Atleiskite grandinės stabdį. Kreipiamasis bėgelis ir pjūklo grandinė veikiant įkaista. Dū- mų susidarymas. Pjūklo grandinė per stipriai įtempta. Atlaisvinkite grandinės įtempį. Tuščias alyvos bakas. Pripildykite pjūklų grandinių alyvos. Patikrinkite, ar alyvos bakelis neturi pažeidimų. Nešvari alyvos įbėgimo kiaurymė ir (arba) kreipia- mojo bėgelio griovelis. Išvalykite alyvos įbėgimo kiaurymę ir kreipiamojo bėgelio griovelį. Variklis veikia, tačiau pjūklo grandinė nejuda. Pjūklo grandinė per stipriai įtempta. Atlaisvinkite grandinės įtempį. Įrenginio klaida Kreipkitės į gamintojo techninės priežiūros skyrių. Vietoj pjuvenų išsviedžiamos tik medienos dulkės. Grandini- nį pjūklą turi spausti mediena. Pjūklo grandinė atšipusi. Pagaląskite pjūklo grandinę arba kreipkitės į gamintojo techninės prie- žiūros skyrių. Įrenginys neįprastai vibruoja. Įrenginio klaida Kreipkitės į gamintojo techninės priežiūros skyrių. 10 TRANSPORTAVIMAS ĮSPĖJIMAS! Pavojus gyvybei ir sunkių sužalojimų pavojus. Veikianti pjūklo grandinė transportuojant gali sunkiai arba netgi mirtinai su- sižaloti.

Niekada nenešiokite ir netransportuokite grandininio pjūklo, judant pjūklo grandinei.

Prieš transportuodami imkitės pirmiau nuro- dytų priemonių. Prieš transportuodami atlikite tokius veiksmus:

1. Išjunkite grandininį pjūklą ir ištraukite tinklo

2. Uždėkite grandinės apsaugą;

3. Neškite grandininį pjūklą tik už lankinės ran-

kenos. Tuo metu kreipiamasis bėgelis ir pjū- klo grandinė nukreipti į galą,

4. Transporto priemonėse: Apsaugokite grandi-

ninį pjūklą, kad neapvirstų, jis nebūtų pažeis- tas ir neišbėgtų grandinių alyva. NUORODA Akumuliatoriaus vardinė energi- ja yra didesnė nei 100 Wh! Todėl laikykitės toliau pateiktų transportavimo nuorodų! Sudėtyje esantis ličio jonų akumuliatorius atitinka pavojingų produktų teisę, tačiau gali būti trans- portuojamas supaprastintomis sąlygomis.

Akumuliatorių be papildomų priedų privatus naudotojas gali gabenti keliais, kai jis yra su- pakuotas mažmeninei prekybai ir yra trans- portuojamas asmeniniais tikslais.

Komerciniai naudotojai, kurie vykdo transpor- tavimą susijusį su įmonės veikla, (pvz., tieki- mas į ir iš statybų aikštelių arba demonstravi- mas) gali taip pat pasinaudoti šia supapras- tinta sąlyga. Abiem prieš tai nurodytais atvejais būtina imtis priemonių turinio platinimui išvengti. Kitais atve- jais būtina laikytis pavojingų produktų teisės rei- kalavimų! Neatsižvelgus į tai siuntėjui ir, galimai, vežėjui galioja baudos.469892_c 393 Įrenginio laikymas Kiti nurodymai dėl gabenimo ir siuntimo

Ličio jonų akumuliatorius transportuokite arba siųskite tik nepažeistus!

Akumuliatoriui transportuoti naudokite tik ori- ginalią dėžę arba tinkamą pavojingam krovi- niui skirtą dėžę (nereikia mažesnės nei 100Wh vardinės energijos akumuliatoriams).

Užklijuokite atvirus akumuliatoriaus kontak- tus, kad išvengtumėte trumpojo jungimo.

Apsaugokite akumuliatorių pakuotėje, kad neslystų ir taip nebūtų pažeistas akumuliato- rius.

Dėl gabenimo arba siuntimo pasirūpinkite tiksliu siuntos ženklinimu ir dokumentais (pvz., per siuntų tarnybą arba per vežėjus).

Prieš tai sužinokite, ar galima transportuoti su pasirinktu paslaugos teikėju, ir parodykite siuntą. Mes rekomenduojame samdyti pavojingų krovinių specialistą siuntos paruošimui. Taip pat laikykitės galimų kitų nacionalinių reikalavimų. 11 ĮRENGINIO LAIKYMAS

Po kiekvieno naudojimo iš įrenginio išimkite akumuliatorių.

Įrenginį kruopščiai išvalykite ir, jei yra, su- montuokite visus apsauginius gaubtus.

Laikykite prietaisą sausoje, rakinamoje, vai- kams neprieinamoje vietoje. Per eksploatacijos pertraukas, trunkančias ilgiau kaip 30 dienų, atlikite šiuos darbus:

Ištuštinkite pjūklų grandinių alyvos bakelį;

Nuimkite pjūklo grandinę ir kreipiamąjį bėgelį, Išvalykite ir išpurkškite antikorozine alyva. DĖMESIO! Įrenginio apgadinimo pavojus. Grandininių pjūklų alyvai pridžiuvus / prilipus, il- gesnį laiką sandėliuojant gali būti pažeistos alyvą tiekiančios konstrukcinės dalys ir alyvos siurblys.

Prieš kiekvieną ilgesnį sandėliavimą iš gran- dininio pjūklo pašalinkite pjūklų grandinių aly- vą. 12 IŠMETIMAS Nurodymai elektrinių ir elektroninių prietaisų įstatyme (vok. ElektroG)

Panaudoti elektriniai ir elektroniniai prietaisai nėra buitinės atliekos, todėl jiems priskiriamos atskiros taisyklės ar- ba išmetimas!

Prieš atiduodant prietaisus senas baterijas arba akumuliatorius, jei jie nėra tvirtai įstatyti prietaise, privaloma išimti! Jų išmetimą regla- mentuoja baterijų įstatymas.

Elektrinių ir elektroninių prietaisų savininkas arba naudotojas juos panaudojęs įstatymais yra įpareigotas juos grąžinti.

Galutinis naudotojas yra pats atsakingas už savo asmeninių duomenų pašalinimą iš išme- tamų senų prietaisų! Perbraukto atliekų konteinerio simbolis reiškia, kad elektrinius ir elektroninius prietaisus drau- džiama išmesti su buitinėmis atliekomis. Elektrinius ir elektroninius prietaisus galima ne- mokamai atiduoti šiose vietose:

viešose teisėtose išmetimo ir surinkimo vieto- se (pvz., komunaliniuose ūkiuose);

Elektrinių prietaisų pardavimo vietose (stacio- nariose ir internetu), jei pardavėjas yra įsipar- eigojęs priimti arba tai daro savanoriškai. Šie teiginiai galioja tik įrenginiams, įrengtiems ir parduodamiems Europos Sąjungos šalyse ir ku- riems taikoma 2012/19/ES direktyva. Ne Europos Sąjungos šalims gali galioti kitos panaudotų elek- trinių ir elektroninių įrenginių utilizavimo nuosta- tos. Nurodymai baterijų įstatyme (vok. BattG)

Senos baterijos ir akumuliatoriai nėra buitinės atliekos, todėl jiems priskiria- mos atskiros taisyklės arba išmetimas!

Dėl saugaus baterijų arba akumuliatorių išė- mimo iš elektrinių prietaisų ir dėl informacijos apie jų tipą arba cheminę sistemą prašome atsižvelgti į tolimesnius duomenis, nurodytus naudojimo arba montavimo instrukcijoje.

Baterijų arba akumuliatorių savininkas arba naudotojas juos panaudojęs įstatymais yra įpareigotas juos grąžinti. Grąžinti galima bui- tyje įprastai naudojamą kiekį. Senose baterijose gali būti kenksmingų medžiagų arba sunkiųjų metalų, kurie gali sukelti žalą aplin- kai ir sveikatai. Senų baterijų panaudojimas ir naudojimas jų sudėtyje esančių išteklių prisideda prie šių abiejų prekių apsaugos. Perbraukto atliekų konteinerio simbolis reiškia, kad baterijas ir akumuliatorius draudžiama išmes- ti su buitinėmis atliekomis.LT 394 CS 4235 Techniniai duomenys Jei po atliekų konteineriu yra tokie ženklai Hg, Cd arba Pb, jie reiškia:

Hg: baterijoje yra daugiau nei 0,0005% gyv- sidabrio

Cd: baterijoje yra daugiau nei 0,002% ka- dmio

Pb: baterijoje yra daugiau nei 0,004% švino Baterijas ir akumuliatorius galima nemokamai ati- duoti šiose vietose:

viešose teisėtose išmetimo ir surinkimo vieto- se (pvz., komunaliniuose ūkiuose);

baterijų ir akumuliatorių pardavimo vietose;

bendros įrenginių naudotų baterijų surinkimo sistemos vietose;

gamintojo surinkimo vietoje (jei jis yra ben- dros surinkimo sistemos narys). Šie teiginiai galioja tik akumuliatoriams ir bateri- joms, įrengtoms ir parduodamoms Europos Są- jungos šalyse ir kurioms taikoma 2006/66/EB di- rektyva. Ne Europos Sąjungos šalims gali galioti kitos akumuliatorių ir baterijų utilizavimo nuosta- tos. 13 TECHNINIAI DUOMENYS Grandininis pjūklas CS 4235 Gam. Nr. 113616 Greitis tuščiąja eiga 15–20m/s Darbinis greitis 7–20m/s Žvaigždutės žingsnis 3/8“ Grandinės stabdys Taip (elektrinis, PCB ir stabdžio trauklė) Žvaigždutės veikimo iš inercijos laikas (DIN EN 60745-2-13 – 19.107) maks. 0,15s Žvaigždutės veikimo iš inercijos laikas (DIN EN 50144-2-13:2001 – 18.104) maks. 2s Grandinės aktyvinimas Dvejopai Grandinės alyvos bakelio tūris 250ml Svoris su kreipiamuoju bėgeliu ir pjūklo grandine 3,80kg Svoris be kreipiamojo bėgelio ir pjūklo grandinės 3,15kg Apsauga nuo perkrovos Ne Garso galios lygis LwA (DIN EN ISO 3744) 108 dB(A) Garso galios lygis LpA 88dB(A) K = 3,0dB(A) Vibracijos vertė (DIN EN 28662-1)* 2,5m/s

Pjūklo grandinė 90PX040X 91PX045X 91PX052X Varančiųjų narelių storis 1,1mm 1,27mm 1,27mm Kreipiamasis bėgelis 104MLEA041 120SDEA041 140SDEA041 Kreipiamojo bėgelio ilgis 10" / 25cm 12" / 30cm 14" / 35cm Pjovimo ilgis 17cm 22cm 27cm469892_c 395 Klientų aptarnavimo tarnyba / techninės priežiūros punktas

Nurodyta virpesių emisijos vertė buvo išma- tuota remiantis norminiu bandymo metodu ir ją galima naudoti, norint elektrinį įrankį paly- ginti su kitu.

Nurodytą virpesių emisijos vertę taip pat gali- ma naudoti, norint įvertinti sustabdymą (vi- bracijos sustabdymo laipsnį).

Virpesių emisijos vertė tikrojo elektrinio įran- kio naudojimo metu gali skirtis nuo nurodytos vertės, priklausomai nuo būdo, kuriuo naudo- jamas elektrinis įrankis.

Stenkitės, kad vibracinė apkrova būtų kuo mažesnė. Priemonių, skirtų sumažinti vibraci- nę apkrovą, pavyzdžiai yra pirštinių mūvėji- mas naudojant įrankį ir darbo laiko apriboji- mas. Tuo metu reikia atsižvelgti į visas darbo ciklo dalis (pavyzdžiui, laikus, kai elektrinis įrankis yra išjungtas, ir tokius, kai įrankis yra įjungtas, tačiau veikia be apkrovos). Akumuliatorius 127390 Vardinė įtampa Maks. 36V / 42V Vardinė talpa 7,5Ah Įkrovimo trukmė apie 150min Įkroviklis 127391 Tinklo įtampa 230V (AC) Tinklo dažnis 50Hz Išėjimo įtampa 42V (DC) Naudojimo temperatūros diapazonas 0°C – +40°C

Iškilus klausimų dėl garantijos, remonto ir atsargi- nių dalių, kreipkitės į savo artimiausią AL-KO techninės priežiūros skyrių. Jį rasite internete to- kiu adresu: www.al-ko.com/service-contacts 15 GARANTIJA Galimus įrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties termi- nas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje įrenginys buvo įsigytas, teisės aktus. Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

laikomasi šios naudojimo instrukcijos;

įrenginys tinkamai naudojamas;

naudojamos originalios atsarginės dalys. Garantija nustoja galioti šiais atvejais:

bandoma savarankiškai remontuoti įrenginį;

savarankiškai atliekami techniniai pakeitimai;

įrenginys naudojamas ne pagal paskirtį. Garantija netaikoma:

dažų pažeidimams, atsiradusiems dėl normalaus dėvėjimosi,

susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu. Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Le- miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirki- mo dokumentu į savo pardavėją arba artimiausią įgaliotąjį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.RU 396 CS 4235 Перевод оригинального руководства по эксплуатации ПЕРЕВОД ОРИГИНАЛЬНОГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ
