Typ výrobku	Akumulátorová řetězová pila
Značka	AL-KO
Model	B200 Li
Napájení	Lithium-iontový akumulátor 36 V (max. 42 V), 7,5 Ah
Nabíječka	230 V AC, 50 Hz, výstup 42 V DC
Hmotnost (s lištou a řetězem)	3,80 kg
Délka lišty k dispozici	25 cm (10"), 30 cm (12"), 35 cm (14")
Délka řezu (podle lišty)	17 cm až 27 cm
Kapacita nádržky na řetězový olej	250 ml
Rychlost řetězu naprázdno	15–20 m/s
Hladina akustického výkonu (LwA)	108 dB(A)
Hladina akustického tlaku (LpA)	88 dB(A), K=3 dB(A)
Hodnota vibrací (ruka-paže)	2,5 m/s², K=1,5 m/s²
Brzda řetězu	Manuální, spouštěná ochranným obloukem
Ochrana proti přetížení	Ano (automatické vypnutí + chlazení)
Výkonové funkce	Eco režim / Power režim (nastavitelné)
Ukazatel stavu nabití akumulátoru	Motion Detection (zatřeste akumulátorem pro zobrazení)
Obsah balení	Řetězová pila, lišta, řetěz, kryt řetězu, návod

Často kladené otázky - B200 Li AL-KO

Jak napnout řetěz řetězové pily AL-KO B200 Li?

Pro napnutí řetězu nejprve povolte středový zámek (otočením proti směru hodinových ručiček). Otáčejte otočným kroužkem pro nastavení napětí: řetěz by měl být možné zvednout o 3–4 mm uprostřed lišty. Poté utáhněte středový zámek ve směru hodinových ručiček, dokud nezapadne do polohy. Důležité: Nový řetěz se prodlužuje, kontrolujte jej často.

Jak nabít akumulátor pily B200 Li?

Připojte akumulátor k nabíječce (ref. 127391) a poté nabíječku zapojte do síťové zásuvky 230 V. LED na nabíječce se rozsvítí zeleně a úroveň nabití se zobrazí na akumulátoru. Úplné nabití trvá přibližně 2,5 hodiny. Poznámka: Akumulátor lze dobíjet při jakékoli úrovni bez poškození.

Jaký olej použít pro řetěz řetězové pily?

Používejte výhradně biorozložitelný řetězový olej v kvalitě. Nepoužívejte použitý olej ani minerální olej. Nádržka má kapacitu 250 ml. Před každým použitím zkontrolujte hladinu a v případě potřeby doplňte.

Jak otestovat brzdu řetězu na pile AL-KO B200 Li?

Před každým použitím otestujte brzdu řetězu. Při vypnutém motoru: tlačte ochranný oblouk dopředu; řetěz by neměl být možné posunout. Při zapnutém motoru: uvolněte brzdu (přitáhněte oblouk k rukojeti), poté tlačte oblouk dopředu; řetěz a motor by se měly okamžitě zastavit. Nebezpečí: Nikdy nepoužívejte pilu, pokud je brzda vadná.

Co dělat, když motor pily nenastartuje?

Nejprve zkontrolujte, zda je akumulátor vložen a nabitý. Ujistěte se, že brzda řetězu je uvolněna (přitáhněte oblouk k rukojeti). Pokud se aktivovala ochrana proti přetížení, počkejte několik sekund. Pokud problém přetrvává, kontaktujte servis AL-KO.

Jak nastavit rychlost řetězu (režim Eco/Power)?

Stiskněte tlačítko na ovládacím panelu. LED se rozsvítí, když je aktivován režim Power, což zvyšuje rychlost (snižuje výdrž). Opětovným stisknutím deaktivujete režim Power a vrátíte se do režimu Eco. Poslední nastavení je uloženo.

Jak bezpečně přepravovat řetězovou pilu?

Před přepravou vypněte motor, vyjměte akumulátor a nasaďte kryt řetězu. Držte pilu za rukojeť, lišta směřuje dozadu. Ve vozidle ji zajistěte, aby nedošlo k převrácení a úniku oleje. Pozor: Akumulátor (energie >100 Wh) je považován za nebezpečné zboží; dodržujte předpisy.

Jak naostřit řetěz pily B200 Li?

Zastavte přístroj a vyjměte akumulátor. Upněte lištu do svěráku. Použijte kulatý pilník vhodného průměru (4,5 mm nebo 5/32") k naostření každého zubu, pilujte pouze směrem dopředu pod úhlem 30°. Po ostření odstraňte piliny a namažte řetěz. Rada: Pokud jste začátečník, nechte ostření provést odborníkem.

Jakou funkci má systém Motion Detection na akumulátoru?

Systém Motion Detection umožňuje zkontrolovat úroveň nabití lehkým zatřesením akumulátoru. LED se automaticky rozsvítí na několik sekund. Zelené LED indikují zbývající nabití (0 %, 25 %, 50 %, 75 %), červená LED signalizuje případnou chybu.

Jak uložit řetězovou pilu na delší dobu?

Vyjměte akumulátor a vyprázdněte nádržku na řetězový olej. Vyčistěte a naolejujte lištu a řetěz olejem proti korozi. Uložte přístroj na suchém, uzavřeném místě mimo dosah dětí. Důležité: Zaschlý řetězový olej může poškodit čerpadlo, proto před uskladněním delším než 30 dní olej vypusťte.

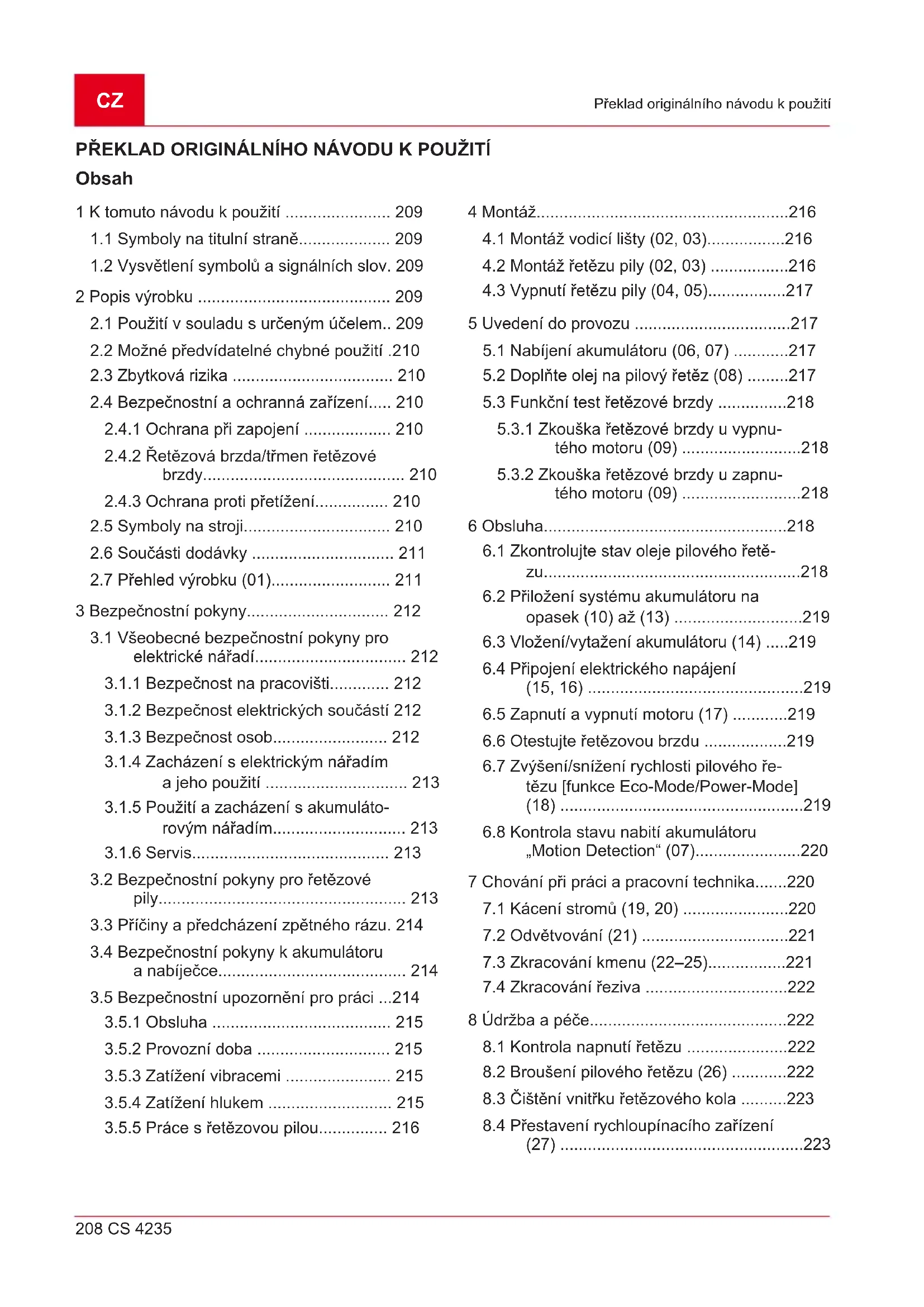

NÁVOD K OBSLUZE B200 Li AL-KO

1 K tomuto návodu k použití ...... 209

1.1 Symboly na titulní straně.... 209
1.2 Vysvětlení symbolů a signálních slov. 209

2 Popis výrobku 209

2.1 Použití v souladu s určeným účelem.. 209
2.2 Možné předvídatelné chybné použití .210
2.3 Zbytková rizika 210
2.4 Bezpečnostní a ochranná zařízení..... 210

2.4.1 Ochrana při zapojení ...... 210
2.4.2 Řetězová brzda/třmen Řetězové brzdy.... 210
2.4.3 Ochrana proti přetížení...... 210

2.5 Symboly na stroji.... 210
2.6 Součásti dodávky 211
2.7 Přehled výrobku (01)...... 211

3 Bezpečnostní pokyny.... 212

3.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí...... 212

3.1.1 Bezpečnost na pracovišti.... 212
3.1.2 Bezpečnost elektrických součástí 212
3.1.3 Bezpečnost osob.... 212
3.1.4 Zacházení s elektrickým nářadím a jeho použití 213
3.1.5 Použití a zacházení s akumuláto- rovým nářadím.... 213
3.1.6 Servis.... 213

3.2 Bezpečnostní pokyny pro řetězové pily.... 213
3.3 Příčiny a předcházení zpětného rázu. 214
3.4 Bezpečnostní pokyny k akumulátoru a nabíječce.... 214
3.5 Bezpečnostní upozornění pro práci ...214

3.5.1 Obsluha 215
3.5.2 Provozní doba 215
3.5.3 Zatížení vibracemi 215
3.5.4 Zatížení hlukem 215
3.5.5 Práce s řetězovou pilou...... 216

4 Montáž....216

4.1 Montáž vodicí lišty (02, 03)......216
4.2 Montáž řetězu pily (02, 03) ......216
4.3 Vypnutí řetězu pily (04, 05)......217

5 Uvedení do provozu ....217

5.1 Nabíjení akumulátoru (06, 07) ......217
5.2 Doplňte olej na pilový řetěz (08) .....217
5.3 Funkční test řetězové brzdy .....218

5.3.1 Zkouška řetězové brzdy u vypnu- tého motoru (09) ......218
5.3.2 Zkouška řetězové brzdy u zapnu- tého motoru (09) ......218

6 Obsluha....218

6.1 Zkontrolujte stav oleje pilového řetězu....218
6.2 Přiložení systému akumulátoru na opasek (10) až (13) ......219
6.3 Vložení/vytažení akumulátoru (14) .....219
6.4 Připojení elektrického napájení (15, 16) ......219
6.5 Zapnutí a vypnutí motoru (17) .....219
6.6 Otestujte řetězovou brzdu .....219
6.7 Zvýšení/snížení rychlosti pilového ře-tězu [funkce Eco-Mode/Power-Mode] (18) ......219
6.8 Kontrola stavu nabití akumulátoru „Motion Detection“ (07)....220

7 Chování při práci a pracovní technika.....220

7.1 Kácení stromů (19, 20) ......220
7.2 Odvětvování (21) ......221
7.3 Zkracování kmenu (22–25)......221
7.4 Zkracování řeziva ......222

8 Údržba a péče....222

8.1 Kontrola napnutí řetězu .....222
8.2 Broušení pilového řetězu (26) ......222
8.3 Čištění vnitřku řetězového kola ......223
8.4 Přestavení rychloupínacího zařízení (27) 223

8.5 Kontrola, obracení a mazání vodicí lišty (28, 29).... 223
8.6 Tabulka údržby řetězu.... 223

9 Pomoc při poruchách.... 224

10 Přeprava 225
11 Skladování přístroje 226
12 Likvidace.... 226
13 Technické údaje.... 227
14 Zákaznický servis/servis 228
15 Záruka.... 228

1 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.
Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat informace o stroji.
Předávejte dalším osobám pouze výrobek s tímto návodem k použití.
Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Symboly na titulní straně

Symbol Význam

Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem bezpečné práce a bezproblémové manipulace.

Návod k použití

S akumulátory Li-Ion zacházejte opatrně! Obzvláště dodržujte pokyny k přepravě, skladování a likvidaci, které jsou vedené v tomto návo du k použití!

1.2 Vysvětlení symbolů a signálních slov

⚠ NEBEZPEČÍ! Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění.

⚠️ VÝSTRAHA! Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění.

⚠ OPATRNĚ! Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete.

POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete.

H UPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

2 POPIS VÝROBKU

Tento Návod k použití popisuje ruční elektrickou řetězovou pilu poháněnou akumulátorem.

2.1 Použití v souladu s určeným účelem

Elektrická řetězová pila je konstruována výhradně pro použití v domácnosti, na zahradě a při hobby. V této oblasti lze řetězovou pilu použít pro lehké práce se dřevem, např. pro:

• řezání dřeva
  ■ prořezávání živých plotů
• řezání palivového dříví

Akumulátorová řetězová pila se může vzhledem k elektrickému pohonu používat nejen venku, ale také v uzavřených prostorách k řezání dřeva. Jiné používání než zde popsané je v rozporu s určeným účelem.

Akumulátorová řetězová pila se smí používat pouze s následujícími součástmi:

Systém akumulátorů na opasek BTA 42 – obj.č. 127442
Lithium-ionotový akumulátor – obj. číslo 127390
Nabíječka – C150 Li, obj. č. 127391

Tento přístroj je určen výhradně jen k použití v soukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže budou považovány za použití k jinému než určenému účelu a mají za následek zánik záruky, dále ztrátu konformity (značka CE) a odmítnutí jakékoli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce.

⚠ OPATRNĚ! Nebezpečí zranění kvůli použití v rozporu s určením! Pokud se řetězovou pilou řeže dříví nebo jiné materiály, v kterých jsou cizí tělesa, může to mít za následek zranění.

• Řetězová pila se používá k lehkým rezným pracím.
  Před řezáním zkontrolujte dřevo, zda neobsahuje cizí tělesa, např. hřebíky, šrouby, kování.

2.2 Možné předvídatelné chybné použití

■ Neřežte větve, které se nachází přímo nebo v ostrém úhlu nad uživatelem nebo jinými osobami.
K mazání pilového řetězu nepoužívejte starý nebo minerální olej.
Přístroj neprovozujte v prostředí ohroženém výbuchem.

2.3 Zbytková rizika

I při řádném používání přístroje ke stanovenému účelu se může vyskytnout zbytkové riziko, které nelze vyloučit. Kvůli druhu a konstrukci přístroje nelze vyloučit následující nebezpečí:

■ Kontakt s odkrytými zuby řetězu (nebezpečí pořezání).
Přístup k otáčejícímu se řetězu (nebezpečí pořezání).
Náhlý a neočekávaný pohyb lišty řetězové pily (nebezpečí pořezání).
■ Uvolnění dílů řetězu (pořezání / nebezpečí poranění).
■ Uvolnění částí zpracovávaného dřeva.
■ Ohrožení sluchu při práci bez ochrany slu-chu.

2.4 Bezpečnostní a ochranná zařízení

⚠️ VÝSTRAHA! Nebezpečí těžkého poranění při manipulaci s bezpečnostními a ochrannými zařízeními. Kvůli manipulacím s bezpečnostními a ochrannými zařízeními může při práci s ře-tězovou pilou dojít k těžkým zraněním.

• Bezpečnostní a ochranná zařízení nikdy nevyřazujte z provozu!
  Pracujte s řetězovou pilou jen pak, když všechna bezpečnostní a ochranná zařízení správně fungují.

2.4.1 Ochrana při zapojení

Pokud obsluha přidá několikrát za sebou prudce plyn, řetězová pila se na několik sekund vypne, aby se chránila elektronika a řetězová pila. V tomto případě čekejte, dokud se pila nedá opět zapnout.

2.4.2 Řetězová brzda/třmen Řetězové brzdy

Řetězová pila má ruční řetězovou brzdu, která se spustí např. při zpětném rázu (kickback) pomocí třmenu řetězové brzdy. Při inicializaci řetězové brzdy se náhle zastaví pilový řetěz a motor.

2.4.3 Ochrana proti přetížení

Řetězová pila je vybavena ochranným vypínačem motoru, který přístroj v případě přetížení vypne.

Po krátkém ochlazení je možné řetězovou pilu opět zapnout.

2.5 Symboly na stroji

Symbol Význam

	Zvláštní opatrnost při manipulaci!
	Nebezpečí zpětného rázu!
	Řetězovou pilu nedržte jen jednou rukou!
	Nepoužívejte při dešti! Chraňte před vlhkostí!
	Noste ochrannou helmu, protihluko-vá sluchátka a ochranné brýle!
	Nosit ochranné rukavice!
	Noste pevnou obuv!
	Před uvedením do provozu si pře-čtěte návod k použití!

Symbol Význam

Řetězovou pilu vždy držte oběma rukama!

2.6 Součásti dodávky

Akumulátorová řetězová pila je určena pro provoz s lithium-iontovým akumulátorem PowerFlex (č. výr. 127390). Pro nabití akumulátoru je zapotřebí nabíječka pro akumulátory PowerFlex (č. výrobku 127391).

POZOR! Nebezpečí poškození stroje a akumulátoru. Je-li stroj provozován s nevhodným akumulátorem, může dojít k poškození stroje a akumulátoru.

■ Stroj vždy provozujte jen s předepsaným akumulátorem.

i UPOZORNĚNÍ Akumulátor, nabíječka a opasek nejsou součástí dodávky a musí se zakoupit zvlášť.

Po vybalení zkontrolujte, zda byly dodány všechny konstrukční díly.

1 Akumulátorová řetězová pila
2 Vodicí lišta
3 Ochrana řetězu
4 Retěz

Č. Součást

5 Návod k použití

2.7 Přehled výrobku (01)

Č. Součást

1 Ochrana řetězu
2 Vodicí lišta
3 Retěz
4 Zachycovací zub
5 Třmen řetězové brzdy
6 Oblouková rukojeť
7 Uzávěr olejové nádrže řetězu
8 Ovládací panel Eco-Mode/Power-Mode
9 Zadní rukojeť
10 Páčka plynu
11 Blokovací tlačítko pro plynovou páčku
12 Prühledítko olejové nádrže řetězu
13 Zásuvka pro spojovací kabel akumulá- toru
14 Kryt řetězového ozubeného kola
15 Rychloupínací zařízení s centrálním uzávěrem a otočným věncem
16 Akumulátor*
17 Nabíječka*
18 Systém akumulátoru na opasek se spojovacím kabelem*

*: Není obsaženo v rozsahu dodávky, avšak lze objednat pod následujícími objednacími čísly:

■ Systém akumulátorů na opasek BTA 42 – obj.č. 127442
Lithium-ionotový akumulátor – obj. číslo 127390
Nabíječka – C150 Li – obj. č. 127391

3 BEZPEČNOSTNÍ POKYNY

3.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí

⚠️ VÝSTRAHA! Přečtěte si všechny bezpečnostní upozornění a pokyny. Nedbalost při dodržování bezpečnostních upozornění a pokynů může způsobit úder elektrickým proudem, požár a/nebo těžká zranění.

Všechny bezpečnostní upozornění a pokyny si uložte pro pozdější použití.

V bezpečnostních pokynech používaný pojem „elektrické nářadí“ se vztahuje k síťově napájenému elektrickému nářadí (se síťovým kabelem) nebo akumulátorem poháněnému elektrickému nářadí (bez síťového kabelu).

3.1.1 Bezpečnost na pracovišti

Udržujte své pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené oblasti pracoviště mohou vést k nehodám.
■ Nepracujte s elektrickým nářadím ve výbušném prostředí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo výpary.
Během používání elektrického nářadí zabraňte v přístupu dětem a jiným osobám. Při rozptylování můžete ztratit kontrolu nad elektrickým nářadím.

3.1.2 Bezpečnost elektrických součástí

Přípojná zástrčka elektrického nářadí musí být vhodná pro danou zásuvku. Žádným způsobem neupravujte zástrčku. Společně s uzemněným elektrickým nářadím nepoužívejte žádné adapté rý zástrček nebo rozdvojky. Nezměněné zástrčky a k nim vhodné zásuvky snižují nebezpečí úderu elektrickým proudem.

Vyvarujte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, zvětšuje se nebezpečí v důsledku zásahu elektrickým proudem.

Nevystavujte elektrické nářadí dešti nebo mokru. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí elektrického úderu.

Nikdy kabel nepoužívejte nepřiměřeným způsobem, k přenášení nebo zavěšování elektrického nářadí nebo k vytahování zástrčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo po-

hyblivými částmi přístroje. Poškozené nebo zamotané kabely zvyšují nebezpečí úderu elektrickým proudem.

Pokud pracujete s elektrickým nářadím na volném prostranství, používejte pouze prodlužovací kabel vhodný rovněž do volné přírody. Použití prodlužovacího kabelu vhodného do volné přírody snižuje riziko úrazu elektrickým proudem.
■ Jestliže se nelze vyhnout použití elektrického nářadí ve vlhkém prostředí, použí-vejte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.

3.1.3 Bezpečnost osob

Bud'te pozorní, dbejte na to, co děláte, a používejte elektrické nářadí rozumně. Nepracujte s elektrickým nářadím, pokud jste unavení či nesoustředění, nebo pokud jste pod vlivem drog, alkoholu nebo medikamentů. Okamžik nepozornosti při používání elektrického nářadí může mít za následek vážná zranění.

Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení ochranných pomůcek, jako jsou protiprachová maska, neklouzavá bezpečnostní obuv, helma nebo protihluková sluchátka, podle druhu a použití elektrického nářadí, snižuje nebezpečí zranění.

Vyvarujte se neúmyslného uvedení do provozu. Ujistěte se, že je elektrické nářadí vypnuté, než je připojíte do sítě nebo zapojíte akumulátor, před jeho uchopením a prénášením. Pokud máte při nesení elektrického nářadí prst na jeho spínači nebo zapnuté elektrické nářadí připojujete k napájení, může to vést k nehodám.

Před zapnutím elektrického nářadí odstraňte nastavovací nářadí nebo montážní klíče. Nářadí nebo montážní klíč, který se nachází v pohyblivé části přístroje, může způsobit zranění.

Vyvarujte se abnormálního držení těla. Zajistěte si bezpečné stání a stále udržujte rovnováhu. To umožňuje lepší ovládání elektrického nářadí v neočekávaných situacích.

Noste vhodný oděv. Nenoste příliš volné oblečení ani šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy

mohou být zachyceny pohybujícími se částmi.

Pokud je možné instalovat zařízení pro odsávání prachu nebo sběrné odsávací zařízení, ujistěte se, že jsou připojena a správně používána. Používání odsávání snižuje nebezpečí vyvolaná prachem.

3.1.4 Zacházení s elektrickým nářadím a jeho použití

Nepřetěžujte stroj. Pro každou práci používejte pro ni určené elektrické nářadí. S vhodným elektrickým nářadím budete lépe a bezpečněji pracovat v uvedeném rozsahu výkonu.

Nepoužívejte elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.

Než začnete provádět nastavení přístroje nebo výměnu příslušenství a před uložením přístroje vždy vytáhněte síťovou zástrčku ze zásuvky a/nebo vyjměte akumulátor. Toto preventivní opatření zabrání nezamýšlenému zapnutí elektrického nářadí.

Nepoužívané elektrické nářadí ukládejte mimo dosah dětí. Nenechte přístroj používat osobami, které s ním nejsou obeznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, pokud je používáno nezkušenými osobami.

Pečlivě se o elektrické nářadí starejte. Zkontrolujte, zda pohyblivé části bezchybně fungují a nejsou zablokovány, zda žádné části nejsou prasklé nebo tak poškozené, že by mohly ovlivnit funkci elektrického nářadí. Poškozené díly nechte před použitím přístroje opravit. Příčinou mnoha nehod je špatná údržba elektrického nářadí.

Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami mají menší sklon k zablokování a snadněji se ovládají.

Používejte elektrické nářadí, příslušenství, přídavné nástroje atd. podle těchto pokynů. Dbejte přitom na dané pracovní podmínky a prováděnou činnost. Používání elektrického nářadí pro jiné než předpokládané použití může vyvolat nebezpečnou situaci.

3.1.5 Použití a zacházení s akumulátorovým nářadím

Nabíjejte akumulátory pouze v nabíječkách, které jsou doporučeny výrobcem.

Nabíječka, která je vhodná pro určitý druh akumulátoru, může vést k nebezpečí požáru, je-li použita pro jiný akumulátor.

Používejte do elektrického nářadí pouze pro něj určené akumulátory. Použití jiných akumulátorů může způsobit zranění nebo požár.
Nepoužívané akumulátory uložte v bezpečné vzdálenosti od kovových předmětů, jako jsou papírové svorky, mince, klíče, hřebíky, šrouby nebo jiné malé kovové předměty, které mohou zkratovat kontakty. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném používání může z akumulátoru vytékat kapalina. Vyvarujte se kontaktu s touto kapalinou. Při náhodném kontaktu proved'te opláchnutí vodou. Do-stane-li se tekutina do očí, přivolejte také lékařskou pomoc. Kapalina vyteklá z akumulátoru může vést k podráždění nebo popálení pokožky.

3.1.6 Servis

Elektrické nářadí nechejte opravovat pouze kvalifikovaným odborným personálem a pouze s použitím originálních náhradních dílů. Tím bude zajištěno, že bezpečnost přístroje zůstane zachována.

3.2 Bezpečnostní pokyny pro řetězové pily

Při běžící pile udržujte odstup všech částí těla od řetězu. Před zapnutím pily se ujistěte, že se řetěz ničeho nedotýká. Při práci s řetězovou pilou může okamžik nepozornosti vést k zachycení oděvu nebo částí těla řetězem.
Držte řetězovou pilu vždy pravou rukou za zadní rukojet' a levou rukou za přední ru- kojet'. Držení řetězové pily obráceným způ- sobem zvyšuje riziko zranění a nesmí se po- užívat.
Elektrické nářadí musíte držet jen za izolované úchytné plochy, pokud by se mohl pilový řetěz dotknout skrytých vedení. Pilové řetězy, které se dotýkají vodivého drátu, způsobí, že se kovové části elektrického nářadí stanou vodivými, a tak může dojít k poranění obsluhy elektrickým proudem.
Používejte ochranné brýle a chraňte si sluch. Doporučujeme další ochranné po-můcky pro hlavu, ruce, nohy a chodidla. Vhodný ochranný oděv snižuje nebezpečí

zranění odletujícími třískami a náhodným do- tykem řetězu.

■ Nepracujte s řetězovou pilou na stromě.
Při provozu na stromě hrozí nebezpečí zra-není.
Vždy dbejte na pevný postoj a používejte řetězovou pilu jen tehdy, když stojíte na pevné, bezpečné a rovné zemi. Klouzavý podklad nebo nestabilní plochy pro stání, jako na žebříku, mohou vést ke ztrátě rovnováhy nebo ztrátě kontroly nad řetězovou pilou.
Při řezání napružené větve počitejte s tím, že odpruží zpět. Když se předpětí v dřevných vláknech uvolní, může napružená větev zasáhnout uživatele a/nebo dojít ke ztrátě kontroly nad řetězovou pilou.
Budte mimořádně opatrní při řezání podrostu a mladých stromků. Tenký materiál se může v řetězu zachytit a šlehnout Vás nebo vyvést z rovnováhy.
- Retězovou pilu noste za přední držadlo ve vypnutém stavu, s řetězem odvráceným od těla. Pro transport nebo uložení řetězové pily vždy nasadťte kryt proti prachu. Pečlivé zacházení s řetězovou pilou snižuje pravděpodobnost, že se omylem dotknete běžícího řetězu.
Dodržujte pokyny pro mazání, napnutí řetězu a výměnu příslušenství. Nesprávně napnutý nebo promazaný řetěz se může pře-trhnout nebo zvýšit riziko zpětného rázu.
Rukojeti udržujte suché, čisté a bez oleje a mastnot. Mastná, olejem potřísněná držadla jsou kluzká a vedou ke ztrátě kontroly.
- Rezejte jen dřevo. Nepoužívejte řetězovou pilu pro práce, pro něž není určena. Příklad: Nepoužívejte řetězovou pilu k řezání plastu, zdiva nebo stavebních materiálů, které nejsou ze dřeva. Použití řetězové pily pro nepřiměřené práce může vést k nebezpečným situacím.

3.3 Příčiny a předcházení zpětného rázu

Ke zpětnému rázu může dojít, když se špička vodicí lišty dotkne nějakého předmětu nebo když se dřevo ohne a pilu v řezu sevře.

Dotyk špičky lišty může v některých případech vést k nečekané reakci směrem dozadu, při níž se vodicí lišta zvedne nahoru a ve směru k uživateli.

Sevření pilového řetězu na horní hraně vodicí lišty může lištu prudce vymrštit směrem k uživateli.

Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a můžete se vážně zranit. Nespoléhejte se výhradně na bezpečnostní zařízení vestavěná v řetězové pile. Jako uživatel řetězové pily byste měli učinit různá opatření, abyste mohli pracovat bez nehod a zranění.

Zpětný ráz je následkem špatného nebo chybného používání elektrického nářadí. Lze mu zabrá-nit vhodnými preventivními opatřeními, které jsou dále popsány:

Držte pilu pevně oběma rukama, přičemž palec a prsty obepínají držadla řetězové pily. Udržujte Vaše tělo a ruce v poloze, ve které můžete odolat silám zpětného rázu. Když jsou provedena vhodná preventivní opatření, může uživatel zvládnout síly zpětného rázu. Nikdy řetězovou pilu nepouštějte z ruky.
Vyvarujte se abnormálního držení těla a neřezejte nad výškou ramen. Tím se předejde neúmyslnému dotyku špičky lišty a bude umožněna lepší kontrola řetězové pily v neočekávaných situacích.
Vždy používejte výrobcem předepsané náhradní lišty a řetězy. Špatné náhradní lišty a řetězy mohou vést k roztržení řetězu a/nebo ke zpětnému rázu.
- Řid'te se pokyny výrobce pro broušení a údržbu řetězu. Příliš nízké omezovače hloubky zvyšují sklon ke zpětnému rázu.

3.4 Bezpečnostní pokyny k akumulátoru a nabíječce

Dodržujte bezpečnostní pokyny k akumulátoru a nabíječce uvedené v samostatných návodech k použití.

Viz:

Návodu k použití 442031 Lithium-ionotový akumulátor 42 V/7,5 Ah
Návodu k použití 442032 Nabíječka LiBC-10s-120W pro Lithium-iontový akumulátor 42 V

3.5 Bezpečnostní upozornění pro práci

Dbejte na specifické státní bezpečnostní předpisy, např. profesních sdružení, pojišťoven, úřadů bezpečnosti práce.
■ Pracujte pouze pri dostatečném denním svět-le nebo umělém osvětlení.
■ Pracoviště udržujte uklizené bez zbytečných předmětů (například odřezaných částí) – nebezpečí klopýtnutí.

■ Majitel je zodpovědný za nehody s jinými osobami a za jejich majetek.
■ Pokud pracujete s řetězovou pilou poprvé:

- Nechejte si vysvětlit od prodejce nebo jiného odborníka, jak se s řetězovou pilou zachází, nebo absolvujte odpovídající školení.

Před prvním použitím alespoň nařezejte kulatinu na špalku nebo podstavci.

3.5.1 Obsluha

■ Mladiství mladší 16 let nebo osoby, které nejsou seznámeny s návodem k použití, nesmějí stroj používat.
Kdo pracuje s řetězovou pilou, musí být odpočatý, zdravý a v dobrém rozpoložení. Kdo se nesmí ze zdravotních důvodů namáhat, měl by se zeptat lékaře, zda může pracovat s řetězovou pilou.

3.5.2 Provozní doba

Dodržujte ustanovení pro provozní dobu řetězových pil specifická pro danou zemi. Provozní doba řetězových pil může být omezena národními nebo lokálními předpisy.

3.5.3 Zatížení vibracemi

■ Nebezpečí vibrace

Skutečná emisní hodnota vibrací při používání přístroje se může lišit od hodnoty uváděné výrobcem. Před popř. během používání respektujte následující ovlivňující faktory:

Je stroj používán v souladu s určeným účelem?
Je materiál správným způsobem posekán, popř. zpracován?
Nachází se stroj v řádném stavu vhodném k používání?
Je řezný nástroj správně nabroušený, popř. je řezný nástroj správně namontovaný?
Jsou namontovány rukojeti a event. volitelné vibrační rukojeti, a jsou pevně spojeny se strojem?

■ Provozujte stroj pouze při tolika otáčkách, kolik je nezbytné pro danou práci. Nevytáčejte motor na maximum, snížíte hluk a vibrace.

Kvůli neodbornému používání a údržbě se mohou zvýšit vibrace stroje a hlučnost. To vede ke zdravotním újmám. V takovém přípa-dě stroj ihned vypněte a nechte ho opravit od autorizovaného servisu - dílny.

Stupeň zatížení vibracemi je závislý na prováděné práci, popř. používání stroje. Odhadněte je a vložte odpovídající pracovní přestávky. Výrazně se tím sníží zatížení vibracemi po celou pracovní dobu.
Delší používání stroje vystavuje obsluhu vibracím a může zapříčinit oběhové problémy („bílý prst - Raynaudova nemoc“). Abyste toto riziko zmenšili, noste rukavice a držte ruce v teple. Pokud se objeví symptom „bílého prstu“, ihned vyhledejte lékaře. K tomuto symptomu patří: Necitlivost, ztráta stability, mravenčení, svědění, bolest, ubývání síly, změna barvy nebo stavu kůže. Normálně postihují tyto symptomy prsty, ruce nebo puls. Nebezpečí se zvyšuje za nízkých teplot.
Během pracovního dne si dělejte delší přestávky, abyste si mohli odpočinout od hluku a vibrací. Plánujte si práci tak, aby se použití strojů se silnými vibracemi rozložilo na několik dnů.
Máte-li nepříjemný pocit nebo jste během používání stroje zjistili zabarvení kůže na vašich rukou, okamžitě přerušte práci. Dodržujte do-statečně dlouhé pracovní přestávky. Bez do-statečných přestávek v práci může dojít k vibračnímu syndromu ruka-paže.
Minimalizujte riziko vystavení vibracím. Stroj udržujte podle pokynů v návodu k použití.
Používáte-li stroj častěji, kontaktujte svého prodejce k zakoupení antivibračního příslušenství (např. držadla).
Se strojem nepracujte při teplotách menších než 10 °C. V pracovním plánu specifikujte, jak lze omezit zatížení vibracemi.

3.5.4 Zatížení hlukem

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporučených a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se nacházejících osob noste vhodnou ochranu sluchu.

3.5.5 Práce s řetězovou pilou

⚠️ VÝSTRAHA! Nebezpečí těžkého poranění. Jestliže se použije nedostatečně smontovaná řetězová pila, může dojít k těžkým zraněním.

■ Používejte řetězovou pilu až poté, co byla úplně smontována.
Před každým použitím proved'te vizuální kontrolu, abyste si ověřili, zda je řetězová pila úplná a nejsou na ní poškozené nebo opotřebované součástky. Bezpečnostní a ochranná zařízení musí být intaktní.

⚠️ VÝSTRAHA! Nebezpečí zranění nezamýšleně spuštěnou řetězovou pilou. Nezamýšleně nastartovaná řetězová pila může způsobit vážná zranění. Proto odstraňte akumulátor při:

■ kontrolních, nastavovacích a čisticích pracích
■ pracích na řezací garnituře
■ odchodu od řetězové pil
Přeprava
uložení
- údržbářských pracích a opravách
■ Nebezpečí

Nikdy nepracujte sami.
■ Pro případ úrazu mějte stále připravenou po- hotovostní lékárničku.
Zabraňte dotyku s kovovými předměty, které se nacházejí v zemi nebo jsou s nimi spojeny elektricky vodivě.
■ Osobní ochranné vybavení se skládá z:

Ochranná přilba
Ochrana sluchu (např. ochranná sluchátka), zejména při denní práci delší než 2,5 hodiny
Ochranné brýle nebo ochrana obličeje na helmě
Ochranné kalhoty s vložkou chránící proti pořezání
■ Pevné pracovní rukavice
Bezpečnostní obuv s drsnou podrážkou a ocelovou špičkou

• Retězovou pilu nepoužívejte nad výší ramen, neboť tak již není možná bezpečná manipulace.
  Při změně místa vypněte motor a nasad'te chránič řetězu.
  Na nepoužívané řetězové pily vždy nasad'te chránič řetězu a vyjměte akumulátor.

• Retězovou pilu odkládejte jen vypnutou.

• Retězovou pilu nepoužívejte ke zdvihání nebo přesouvání dřeva.
  Kmeny, které jsou silnější než délka pily, smí řezat pouze odborný personál.
  K řezání nasazujte pouze běžící pilu, přístroj nikdy nezapínejte s nasazeným řetězem.
  Dbejte na to, aby se olej na pilový řetěz nedostal do půdy.
  ■ Práci neprovádějte za deště, sněhu nebo za bouřky.
  Bezpečnostní a ochranná zařízení nikdy ne- vyřazujte z provozu.

4 MONTÁŽ

⚠️ VÝSTRAHA! Nebezpečí těžkého poranění. Jestliže se použije nedostatečně smontovaná řetězová pila, může dojít k těžkým zraněním.

■ Používejte řetězovou pilu až poté, co byla úplně smontována.
Před každým použitím proved'te vizuální kontrolu, abyste si ověřili, zda je řetězová pila úplná a nejsou na ní poškozené nebo opotřebované součástky. Bezpečnostní a ochranná zařízení musí být intaktní.

⚠ OPATRNĚ! Nebezpečí pořezání. Ostré hrany řetězu pily mohou při montáži zapříčinit řezné rány.

■ Před montáží vyjměte akumulátor.
- Při montáži pilového řetězu a vodicí lišty nos-te bezpečnostní rukavice.

4.1 Montáž vodicí lišty (02, 03)

1. Třmen řetězové brzdy (02/1) vytáhněte k ob- loukové rukojeti (02/a), tím se uvolní řetězová brzda.
2. Centrální zámek (02/2) otočte proti směru hodinových ručiček a sejměte ho společně s krytem (02/3).
3. Vodicí lištu (03/1) nasadte na vodicí kolík (03/2) a posuňte tak daleko dozadu, aby se dala řetězová pila smontovat.

4.2 Montáž řetězu pily (02, 03)

1. Pilový řetěz vložte na řetězové ozubené kolo (03/3) a do drážky vodicí lišty (03/1).
2. Poté ved'te pilový řetěz kolem vratné hvězdy vodicí lišty. Pilový řetěz se musí na spodní straně vodicí lišty mírně prověsit.
3. Nasad'te kryt (02/3) a lehce dotáhněte centrální zámek (02/2).

4.3 Vypnutí řetězu pily (04, 05)

i UPOZORNĚNÍ Pilový řetěz je správně napnutý, když:

na spodní straně přiléhá k vodicí liště a je možné ho rukou protáhnout
■ ho lze uprostřed vodicí lišty nadzdvihnout o 3–4 mm.

1. Zkontrolujte usazení pilového řetězu, aby správně naléhal na řetězové ozubené kolo a do vodicí lišty.
2. Otočný věnec (04/1) natočte ke krytu tak (04/2), aby oba trojúhelníky byly v protilehlé poloze (04/a).
3. Centrálním zámkem (05/1) otáčejte ve směru hodinových ručiček (05/a). Centrální zámek přitom nedotahujte úplně, nebo ho vraťte o otočku zpět.
4. Otočný věnec (05/2) otočte ve směru hodinových ručiček, až se řetěz, jak bylo popsáno shora, správně vypne (05/b).
5. Centrální zámek (05/1) otočte ve směru hodinových ručiček, až je zafixovaný.

5 UVEDENÍ DO PROVOZU

⚠️ NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěžších zranění. Neznalost bezpečnostních pokynů obsluhy může vést k těžkým zraněním a dokonce k smrti.

Než použijete řetězovou pilu, přečtěte si a respektujte všechny bezpečnostní pokyny a návod k obsluze, jakož i provozní návod, na které jste byli odkázáni!

⚠️ VÝSTRAHA! Nebezpečí těžkého poranění. Jestliže jsou na řetězové pile poškozené stavební dílce, pak mohou vyvolat těžká zranění.

Před každým použitím proved'te vizuální kontrolu, abyste si ověřili, zda je řetězová pila úplná a nejsou na ní poškozené nebo opotřebované součástky. Bezpečnostní a ochranná zařízení musí být intaktní.

5.1 Nabíjení akumulátoru (06, 07)

⚠ OPATRNĚ! Nebezpečí požáru při nabíjení! Kvůli zahřívání nabíječky hrozí nebezpečí požáru, jestliže je postavena na hořlavý podklad a není dostatečně odvětrávána.

■ Provozujte nabíječku vždy na nehořlavém povrchu, popř. v nehořlavém prostředí.
Je-li k dispozici: Větrací otvory udržujte volné.

i UPOZORNĚNÍ Před prvním použitím akumulátor úplně nabijte. Akumulátor je možné skladovat v jakémkoli stavu nabití. Přerušení nabíjení akumulátor nepoškozuje.

i UPOZORNĚNÍ Akumulátor je při nabíjení chráněn vůči přebíjení automatickým rozpoznáním stavu nabití, a může tak určitou dobu zůstat spojený s nabíječkou, ne však dlouhodobě.

UPOZORNĚNÍ Dodržujte samostatné návo- dy k používání akumulátoru a nabíječky.

1. Spojte akumulátor (06/1) a nabíječku (06/2, 06/a), jakož i nabíječku se síťovým napětím (06/3, 06/b). Nabíjení začíná. LED na nabíječce svítí zeleně, na akumulátoru se zobrazí stav nabití.
2. Sledujte ukazatele stavu nabití na akumulátoru (07). Nabíjení trvá cca 2,5 hodiny pro úplné nabití. Nabíjení se automaticky ukončí, když je akumulátor plně nabit.
3. Odpojte akumulátor od nabíječky (06/a) a nabíječku od síťového napětí (06/b).

5.2 Doplňte olej na pilový řetěz (08)

POZOR! Nebezpečí poškození řetězové pily. Řetězová pila se těžce poškodí, je-li v nádrži málo nebo žádný olej, anebo pokud olej zaschnul/slepil se. Zaschlý/slepený olej řetězu pily může způsobit poškození dílů vedoucích olej nebo olejového čerpadla. Poškození nastane i tehdy, jestliže se používá starý olej. Použití starého oleje vede ke škodám na životním prostředí!

Při uvedení do provozu dolijte olej do nádrže.
■ Nepoužívejte starý olej!
Doplňte nejpozději při každé výměně akumulátoru nádrž olejem na pilový řetěz.

Pilový řetěz a vodicí lišta jsou přes automatický mazací systém během provozu plynule zásobovány olejem. Olej na pilové řetězy chrání před korozí a předčasným opotřebením. Pro dostatečné

mazání pilového řetězu musí být v nádrži dostatečné množství oleje na pilové řetězy.

K mazání pilového řetězu a vodicí lišty používejte jen ekologický biologicky rozložitelný kvalitní olej na pilové řetězy a přepravujte a uchovávejte ho jen ve schválených a označených nádobách.

Zkontrolujte před začátkem každé práce a při každé výměně akumulátoru stav oleje a doplňte ho, pokud je to nutné:

1. Kontrolujte stav oleje prühledítkem na nádrži (08/1). Vždy musí být vidět olej. Nesmí se překračovat minimální a maximální stav oleje.

2. Je-li to nutné, doplňte olej pilového řetězu přes plnicí hrdlo (08/2).

5.3 Funkční test řetězové brzdy

Řetězová pila má ruční řetězovou brzdu, která se spustí např. při zpětném rázu (kickback) pomocí třmenu řetězové brzdy.

Při inicializaci řetězové brzdy se náhle zastaví pilový řetěz a motor.

⚠ NEBEZPEČÍ! Ohrožení života při nedba- lém zacházení! Neopatrné nebo nepředvídatelné pohyby řetězovou pilou vedou k nejtěžším zraně- ním nebo dokonce k smrti.

Při práci s řetězovou pilou pamatujte na bezpečnost a udržujte si vysokou koncentrovanost.
Při uvolnění řetězové brzdy netiskněte žádný spínač.

⚠️ VÝSTRAHA! Ohrožení života a nebezpečí nejtěžších úrazů kvůli defektní řetězové brzdě. Pokud řetězová brzda nefunguje, může to zapříčinit např. při zpětném nárazu (Kickback) těžká zranění či dokonce smrt obsluhy běžící řetězovou pilou.

Před začátkem každé práce odzkoušejte ře-tězovou brzdu.
- Nezapínejte řetězovou pilu, pokud je řetězová brzda defektní. V takovém případě nechejte řetězovou pilu zkontrolovat v dílně zákaznického servisu.

5.3.1 Zkouška řetězové brzdy u vypnutého motoru (09)

1. Vytáhněte akumulátor (viz Kapitola 6.3 "Vložení/vytažení akumulátoru (14)", strana 219).
2. K uvolnění řetězové brzdy zatáhněte za třmen řetězové brzdy (09/1) ve směru (09/2) k

obloukové rukojeti (09/a). Pilový řetěz je možné protáhnout rukou.

1. Pro zapnutí řetězové brzdy zatlačte třmen ře- tězové brzdy (09/1) dopředu (09/b). Pilový ře- těz nesmí být možné protáhnout.

5.3.2 Zkouška řetězové brzdy u zapnutého motoru (09)

i UPOZORNĚNÍ Před každým zapnutím řetězové pily uvolněte řetězovou brzdu.

1. Řetězovou pilu držte bezpečně a pevně za obloukovou rukojeť a zadní držadlo.
2. Třmen řetězové brzdy (09/1) zatáhněte ve směru obloukové rukojeti (09/2) (09/a), a tím uvolněte řetězovou brzdu.
3. Zapněte motor.
4. Zatlačte třmen řetězové brzdy (09/1) směrem dopředu (09/b). Pilový řetěz a motor se musí okamžitě zastavit.

6 OBSLUHA

⚠ NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěžších zranění. Neznalost bezpečnostních pokynů obsluhy může vést k těžkým zraněním a dokonce k smrti.

Než použijete řetězovou pilu, přečtěte si a respektujte všechny bezpečnostní pokyny a návod k obsluze, jakož i provozní návod, na které jste byli odkázáni!
■ Dodržujte ustanovení pro provozní dobu specifická v dané zemi.
Zadní držadlo pily pevně uchopte pravou rukou a obloukovou rukojeť levou a pevně držte.
■ Pokud motor běží, rukojeti nepouštějte.
- Retězovou pilu nepoužívejte v případě:
únavy
nevolnosti
■ vlivu alkoholu, léků a drog

6.1 Zkontrolujte stav oleje pilového řetězu

Postup viz Kapitola 5.2 "Doplňte olej na pilový ře-těz (08)", strana 217.

POZOR! Nebezpečí poškození řetězové pily.

Retězová pila se těžce poškodí, je-li v nádrži málo nebo žádný olej, anebo pokud olej zaschnul/slepil se. Zaschlý/slepený olej řetězu pily může způsobit poškození dílů vedoucích olej nebo olejového čerpadla. Poškození nastane i tehdy, jestliže se používá starý olej. Použití starého oleje vede ke škodám na životním prostředí!

■ Zkontrolujte před začátkem každé práce, zda je v nádrži dostatek pleje na pilový řetěz.
Při nízkém stavu oleje ho doplňte.
Nepoužívejte starý olej!

6.2 Přiložení systému akumulátoru na opasek (10) až (13)

Systém akumulátoru na opasek si přiložte podle obrázků (10) až (13).

6.3 Vložení/vytažení akumulátoru (14)

Vložení akumulátoru

1. Akumulátor (14/1) zasuňte (14/a) do systému akumulátoru na opasek (14/2), až zaklapne.

Vytažení akumulátoru

1. Stiskněte odblokovací tlačítko (14/3) na akumulátoru (14/1) a držte je stisknuté.
2. Vytáhněte (14/b) akumulátor (14/1).

6.4 Připojení elektrického napájení (15, 16)

Montáž spojovacího kabelu

1. První zástrčku spojovacího kabelu (15/1) vyrovnejte s vodicím kolíkem a vodicí maticí zástrčky systému akumulátoru na opasek (15/2), zapojte a lehce pootočte ve směru hodinových ručiček, až zajišťovací a odjišťovací spona (15/3) slyšitelně zaklapne.
2. První zástrčku spojovacího kabelu (16/1) vyrovnejte s vodicím kolíkem a vodicí drážkou připojovací zásuvky (16/2) přístroje, zástrčku zasuňte do připojovací zásuvky (16/a) a lehce pootočte ve směru hodinových ručiček, až spojovací a odpojovací spínač (16/3) slyšitelně zaklapne.

Demontáž spojovacího kabelu

1. Spojovací a odpojovací spínač (15/3) vytáhněte směrem dozadu (15/b), zástrčku otočte lehce doleva a vytáhněte ji (15/c).
2. Spojovací a odpojovací spínač (16/3) vytáhněte směrem dozadu, zástrčku otočte lehce doleva a vytáhněte ji z připojovací zásuvky přístroje (16/2) (16/b).

6.5 Zapnutí a vypnutí motoru (17)

OPATRNĚ! Nebezpečí poškození sluchu! Při provozu řetězové pily vzniká silný hluk, který může vyvolat poškození sluchu.

Při práci s řetězovou pilou vždy noste chrániče sluchu.

i UPOZORNĚNÍ Před každým zapnutím řetězové pily uvolněte řetězovou brzdu.

Zapněte motor:

1. Uvolněte řetězovou brzdu.
2. Blokovací tlačítko (17/1) stiskněte palci a držte stisknuté.
3. Stiskněte páčku plynu (17/2) a držte ji stisknutou.
4. Uvolněte zarážku (17/1). Po startu řetězové pily není třeba držet blokovací tlačitko stisknuté. Blokovací tlačitko má zabránit náhodnému nastartování řetězové pily.

Vypněte motor:

1. Uvolněte páčku plynu (17/2).

6.6 Otestujte řetězovou brzdu

Postup Funkční test řetězové brzdy.

⚠️ VÝSTRAHA! Ohrožení života a nebezpečí nejtěžších úrazů kvůli defektní řetězové brzdě. Pokud řetězová brzda nefunguje, může to zapříčinit např. při zpětném nárazu (Kickback) těžká zranění či dokonce smrt obsluhy běžící řetězovou pilou.

Před začátkem každé práce odzkoušejte ře-tězovou brzdu.
- Nezapínejte řetězovou pilu, pokud je řetězová brzda defektní. V takovém případě nechejte řetězovou pilu zkontrolovat v dílně zákaznického servisu.

6.7 Zvýšení/snížení rychlosti pilového řetězu [funkce Eco-Mode/Power-Mode] (18)

S funkcí Eco-Mode/Power-Mode můžete libovolně zvyšovat nebo snižovat rychlost pilového řetězu. U vyšší rychlosti (Power-Mode) se sníží provozní doba akumulátoru.

1. Stiskněte tlačítko (18/1). Svítí LED (18/2), pokud je zapnutá funkce Power-Mode.
2. Znovu stiskněte tlačítko (18/1) k vypnutí funkce Power-Mode.

Jestliže přístroj vypnete a pak zase zapnete, spustí se s naposledy zvoleným nastavením.

6.8 Kontrola stavu nabití akumulátoru „Motion Detection“ (07)

Nahoře na akumulátoru se nachází ukazatel stavu nabití. Jestliže akumulátorem lehce zatřesete, aktivuje se tato indikace automaticky na několik sekund.

1. Akumulátorem zatřeste. LED ukazatele stavu nabití svítí v závislosti na stavu nabití akumulátoru.
2. Odečtěte stav nabití:

Ukazatele stavu nabití akumulátoru

LED Ukazatele
Červená(07/1)	■ Svítí: Akumulátor je kompletně vybitý.■ Pokud opakovaně 1x blikne: odstranitelná chyba, např. příliš vysoká nebo nízká teplota.■ Opakovaně 2x blikne: hardwarová chyba, např. akumulátor je poškozený.
Zelená(07/2)	Svítí: Akumulátor je nabitý >0 %.
Zelená(07/3)	Svítí: Akumulátor je nabitý >25 %.
Zelená(07/4)	Svítí: Akumulátor je nabitý >50 %.
Zelená(07/5)	Svítí: Akumulátor je nabitý >75 %.

Během nabíjení bliká zelená LED pro aktuální stav nabití. Zelené LED stále svítí při nižším nabití.

Doba provozu akumulátoru

Pokud se i přes plné nabití provozní doba akumulátoru podstatně zkracuje, je akumulátor opotřebovaný a je třeba ho vyměnit za nový originální akumulátor.

7 CHOVÁNÍ PŘI PRÁCI A PRACOVNÍ TECHNIKA

i UPOZORNĚNÍ Zemědělská profesní sdružení pravidelně nabízejí kurzy zacházení s řetězovými pilami a kurzy kácení stromů.

⚠️ NEBEZPEČÍ! Nebezpečí života kvůli nedostatečným odborným znalostem! Nedostatečné odborné znalosti mohou vést k nejvážnějším zraněním či smrti!

Kácet a odvětvovat stromy smějí pouze vyškolené a zkušené osoby.

⚠️ NEBEZPEČÍ! Ohrožení života roztríštěným dřevem! Odletující dřevěné odštěpky mohou způsobit vážná zranění až smrt!

Z řezané části odstraňte volné třísky a odštěpky dřeva.

7.1 Kácení stromů (19, 20)

Před a během kácení respektujte následující body:

Při kácení stromů dbejte, aby jiné osoby nebyly vystaveny nebezpečí, nedošlo k zasažení napájecích vedení a k materiálním škodám. Pokud by se strom dostal do kontaktu s napájecím vedením, tak je třeba to neprodleně oznámit komunálnímu podniku.
Pozor na cizí majetek, zvířata nebo předměty. Tyto se nesmí nacházet v nebezpečné oblasti. Ve škodním případě okamžitě informujte majitele.
Bezpečnostní vzdálenost k jiným pracovištím nebo předmětům má být minimálně 2½ délky stromu.
■ Určete směr, kterým bude strom padat. O směru pádu stromu rozhoduje:

■ přirozený sklon stromu
■ poloha největších větví
výška stromu
■ jednostranná tvorba větví
■ rovina nebo poloha na svahu
■ asymetrický růst, poškození dřeva
■ směr větru a jeho rychlost
sněhová zátěž

■ Při poloze ve svahu vždy pracujte nad káceným stromem.
Zajistěte, aby se na předem vytyčené únikové cestě nenacházely žádné překážky. Úniková cesta má vést cca 45° šikmo zpět od směru pádu (19).
Kmen musí být bez chrastí, větví a cizích těles (např. nečistoty, kameny, volná kůra, hřebíky, skoby, dráty atd.).

K pokácení stromu se provedou dva zářezy a jeden hlavní řez.

1. U hlavních a krátících řezů umístěte do řezaného dřeva bezpečně zachycovací zub.

2. Zářez (20/C) nejprve řežte vodorovně, potom šikmo shora pod úhlem minimálně 45°. Tím se zabrání zaklínění řetězové pily při řezání druhého zářezu. Zářez musí být umístěn co možné nejblíže k zemi a v požadovaném směru kácení (20/E). Hloubka zářezu by měla být cca 1/4 průměru kmenu.

3. Hlavní řez (20/D) řežte presně vodorovně proti zářezu. Hlavní řez se musí naříznout ve výšce 3-5 cm nad vodorovným zářezem.

4. Hlavní řez (20/D) řežte tak hluboko, aby mezi zářezem (20/C) a hlavním řezem (20/D) zůstal nedořez (20/F) minimálně 1/10 průměru kmenu. Tento nedořez brání tomu, aby se strom otočil a spadl špatným směrem. Když se hlavní řez (20/D) přiblíží k nedořezu (20/F), měl by strom začít padat. Nepřeřezávejte nedořez!

Pokud strom padá během řezání:

Pokud strom padá špatným směrem nebo se naklání zpět a skřípe řetězovou pilu, hlavní řez přerušte. K otevření řezu a naklonění stromu do požadovaného směru pádu zarazte klíny ze dřeva, plastu nebo hliníku.
- Retězovou pilu okamžitě vytáhněte z řezu, vypněte a odložte.
Jděte na únikovou cestu.
■ Dávejte pozor na padající větve.

1. Pokud strom zůstane stát, zarážením klinů ve směru hlavního řezu ho kontrolovaně vedte k pádu.

Upozornění: Smějí se použít pouze klíny ze dřeva, plastu nebo hliníku.

1. Po skončení řezání okamžitě sejměte ochranu sluchu a dávejte pozor na signály nebo výstražná volání.

Zapichovací, podélné a tangenciální řezy by měly provádět jen zkušené nebo vyškolené osoby (20).

⚠ NEBEZPEČÍ! Ohrožení života padajícím stromem! Pokud není možný únik při pádu stromu, může dojít k těžkému zranění či dokonce ke smrti!

S kácením začinejte až tehdy, pokud je od káceného stromu zaručena úniková cesta bez překážek.

⚠ NEBEZPEČÍ! Ohrožení života nekontrolovaně padajícím stromem! Nekontrolovaně padající stromy mohou způsobit vážná zranění až smrt!

Aby byl zajištěn kontrolovaný pád strom, po- nechejte mezi zářezem a hlavním řezem n- dořez, který činí cca 1/10 průměru kmenu.
Nekácejte za větru.

7.2 Odvětvování (21)

Pod odvětvováním se rozumí oddělování větví z pokácených stromů. Přitom dbejte na následující body:

• Řetězovou pilu si během práce se zachyco-vacím zubem opřete o kmen stromu.
  Větší dolů směřující větve, které strom podpírají, nechte zprvu tak.
  ■ Menší větve oddělte jedním řezem.
  Větve systematicky a po řadě odřezávejte od stromu (21/a). Nejdříve odřezejte větve, které vám překáží. Pak odřezejte větve, které způsobují pnutí. Naposledy odřezejte hlavní větev na základně.
  ■ Volně visící větve řežte shora (21/b), ale ne zdola.
  Dávejte pozor na větve pod napětím a tyto řežte zdola nahoru (21/c), aby se předešlo zaklínění řetězové pily.

7.3 Zkracování kmenu (22–25)

Pod zkracováním se rozumí pořezání pokáceného stromu na části. Přitom dbejte na následující body:

Dbejte na stabilitu a rovnoměrné rozložení hmotnosti těla na obě nohy. Je-li to možné, měli byste kmen podložit nebo podepřít vět-vemi, trámy nebo klíny.
Při poloze ve svahu vždy pracujte nad kmenem stromu, neboť kmen stromu se může odkutálet (22).
- Retězovou pilu ved'te tak, aby se v prodloužené oblasti pohybu pilového řetězu nena-cházela žádná část těla.
Zachycovací zub zasad'te hned vedle hrany řezu a řetězovou pilu nechte kolem tohoto bodu otáčet. Na konci řezu nevyvíjejte tlak.
Chcete-li udržet plnou kontrolu nad řetězovou pilou v okamžiku řezání, snižte kontaktní tlak směrem ke konci řezu, aniž byste uvolnili pevnou rukojeť na držadlech řetězové pily.
Dbejte na to, aby se pilový řetěz nedotkl země.

■ Po skončení řezu vyčkejte, až pilový řetěz zastaví, než řetězovou pilu vyjmete.
■ Motor řetězové pily vždy vypínejte, než přejdete k dalšímu stromu.

Celá délka kmenu leží rovnoměrně:

Kmen rozřezávejte shora (23/a) a neřežte do země.

Kmen leží na jednom konci:

Aby se predešlo zaklínění řetězové pily a roztríštění dřeva, nejprve odřízněte 1/3 průměru kmenu zdola (24/a), pak zbytek shora na výšku dolního řezu (24/b).

Kmen leží na obou koncích:

Aby se předešlo zaklínění řetězové pily a roztríštění dřeva, nejprve odřízněte 1/3 průměru kmenu shora (25/a), pak zbytek zdola na výšku horního řezu (25/b).

⚠ NEBEZPEČÍ! Ohrožení života zpětným rázem (kickback)! Zpětným rázem (kickback) stroje může uživatel utrpět zranění ohrožující život.

- Bezpodmínečně dodržujte opatření k zabrá-nění zpětnému nárazu!

7.4 Zkracování řeziva

Při této práci je třeba dodržovat následující body:

■ Používejte bezpečnou podpěru pro řezání (koza, klíny, trám).
■ Dbejte na bezpečný postoj a rovnoměrné rozložení tělesné hmotnosti.
■ Kulatinu zajistěte proti otočení.
K řezu nasazovat pouze běžící pilu. Řetězovou pilu nikdy nezapínejte s nasazeným řetězem.
Dřevo nepřidržujte nohou nebo za pomoci jiné osoby.

8 ÚDRŽBA A PÉČE

⚠️ VÝSTRAHA! Nebezpečí zranění pořezáním. Nebezpečí zranění pořezáním při sáhnutí na ostrohranné a pohybující se díly přístroje i řezné nástroje.

Před údržbou, ošetřováním a čištěním stroj vždy vypněte. Odstraňte akumulátor.
Při údržbě, ošetřování a čištění vždy noste ochranné rukavice.

Řetězová pila splňuje všechny příslušné bezpečnostní normy. Opravy smí provádět pouze kvalifikovaný odborný personál výhradně za použití originálních náhradních dílů.

Po každém použití zkontrolujte řetězovou pilu, zda není opotrebená a případně opotrebené díly vyměňte.
■ Stroj nevystavujte mokru nebo vlhkosti. Plastové díly čistěte hadrem a nepoužívejte při tom čisticí prostředky, resp. rozpouštědla.
Čistěte chladicí žebra, pokud jsou na pile.
- Řetězovou pilu neostřikujte vodou a nepouží-vejte vysokotlakový čistič.
■ Používejte pouze výrobcem předepsané náhradní díly.

8.1 Kontrola napnutí řetězu

Často kontrolujte napnutí řetězu, nové pilové řetězy se prodlužují.

Při provozní teplotě se pilový řetěz prodlužuje a prověšuje.

i UPOZORNĚNÍ Pilový řetěz je správně napnutý, když:

na spodní straně přiléhá k vodicí liště a je možné ho rukou protáhnout
■ ho lze uprostřed vodicí lišty nadzdvihnout o 3–4 mm.

⚠ OPATRNĚ! Nebezpečí zranění při odskočení pilového řetězu! Nedostatečně vypnutý pilový řetěz může během provozu odskočit a způsobit zranění.

Často kontrolujte napnutí řetězu. Napnutí řetězu je příliš nízké, jestliže vodicí patky vystupují z drážky na spodní straně vodicí lišty.
Odborně napnout řetěz pily, je-li napnutí řetězu příliš nízké.

8.2 Broušení pilového řetězu (26)

⚠ NEBEZPEČÍ! Ohrožení života zpětným rázem (kickback)! Zpětným rázem (kickback) řetězové pily může uživatel utrpět zranění ohrožující život.

Bruste řetězovou pilu odborně!

UPOZORNĚNÍ Nezkušeným uživatelům ře-tězových pil doporučujeme, aby si pilový řetěz nechali nabrousit u odborníka v příslušném zákaznickém servisu.

Z důvodů bezpečnosti a výkonnosti musí být ře-tězová pila vždy dobře nabroušena.

Broušení je potřebné, když:

Piliny z řezání jsou prašné.
■ Pro řezání je nutné vynaložit větší sílu.
- Řez není rovný.

■ Zvyšují se vibrace.

Když je broušením pověřen školený servis, může být provedeno s příslušnými nástroji, které mají minimální úběr materiálu a zaručují rovnoměrné nabroušení všech zubů.

Samostatné broušení pilového řetězu lze prová-dět pomocí speciálních kulatých pilníků, jejichž průměr je přizpůsoben jednotlivému typu řetězu (viz Kapitola 8.6 "Tabulka údržby řetězu", stra-na 223). Vyžaduje to šikovnost a zkušenosti, aby nedošlo k poškození zubů.

K nabroušení pilového řetězu:

1. Vypněte řetězovou pilu a odstraňte akumulá- tory.

2. Uvolněte řetězovou brzdu.

3. Vodicí lištu s namontovaným pilovým řetězem upevněte ve vhodném svěráku, dbejte, aby se mohl pilový řetěz pohybovat.

4. Napněte pilový řetěz, pokud je volný.

5. Namontujte pilník do příslušného vedení a potom jej vedťe ve vybrání zubu, zachovávejte přitom rovnoměrný sklon, podle profilu zubu.

6. Provedte jen několik tahů pilníkem, výhradně směrem dopředu, a tento pracovní krok opakujte na všech zubech se stejnou orientací (doprava nebo doleva).

7. Otočte polohu vodicí lišty ve svěráku, abyste tento pracovní krok opakovali na zbývajících zubech.

8. Zkontrolujte, zda omezovací zub nevyčnívá z kontrolního nástroje, případný přesah odstraňte plochým pilníkem a profil zaoblete.

9. Po nabroušení odstraňte všechny špony z pilování a prach a promažte pilový řetěz v olejové lázni.

Řetěz musí být vyměněn, když:

■ Délka zubů je menší než 5 mm.

Je-li k dispozici: Nebylo dosaženo označení na zubech řezacích článků;

Vůle článků na nýtech řetězu je příliš velká.

8.3 Čištění vnitřku řetězového kola

Řetězovou pilu po každém použití důkladně očistěte.

1. Vyjměte akumulátor a položte řetězovou pilu na stabilní podložku.

2. Odšroubujte kryt řetězového ozubeného kola.

3. Vnitřní prostor vyčistěte vhodným štětcem.

4. Sejměte pilový řetěz a vyjměte vodicí lištu.

5. Vyčistěte drážku lišty a otvor pro výstup oleje.

8.4 Přestavení rychloupínacího zařízení (27)

1. Sejměte kryt vodicí lišty (27/1): Šroub (27/2) vyšroubujte a uvolněte plech adaptéru s upínacím hákem (27/3) od vodicí lišty.

2. Vodicí lištu obrat'te kolem podélné osy.

3. Plech adaptéru s upínacím hákem znovu vraťte na vodicí lištu a znovu zafixujte křížovým šroubem.

4. Znovu namontujte vodicí lištu (viz Kapitola 4.1 "Montáž vodicí lišty (02, 03)", strana 216).

8.5 Kontrola, obracení a mazání vodicí lišty (28, 29)

Vodicí lištu kontrolujte

Vodicí lištu pravidelně kontrolujte, zda není poškozená. Eventuálně odstraňte přečnívající otrép (28/1), tzn. upilujte jej v úhlu 45° (28/2).

Obrácení vodicí lišty

Aby se předešlo jednostrannému opotřebení, vodicí lištu po každém broušení a výměně řetězu otočte.

1. Přeinstalujte rychloupínací zařízení na vodicí liště (viz Kapitola 8.4 "Přestavení rychloupínacího zařízení (27)", strana 223).

2. Vodicí lištu obrat'te.

Vodicí lištu naolejujte

1. Pečlivě očistěte drážku lišty (28/3) a vstupní otvor oleje (28/4).

2. Mazací otvor (29/1) pečlivě očistěte z obou stran.

3. Mazacím lisem (29/2) naneste postupně na obě strany tolik tuku, až bude tuk rovnoměrně vystupovat na špicích hvězdicového kola. Hvězdicovým kolem přitom opakovaně otáčejte.

8.6 Tabulka údržby řetězu

⚠️ VÝSTRAHA! Nebezpečí těžkého poranění. Jestliže se na řetězové pile nenachází schválený pilový řetěz nebo vodicí lišta, může dojít k těžkým poraněním.

■ Používejte jen schválené pilové řetězy a vodicí lišty.

Pilový řetěz (vo-dicí lišta)	Průměr pilníku	Úhel hlavy zubu	Úhel podříz-nutí	Úhel sklonu hlavy (55°)	Hloubka
		Úhel otáčení nástroje	Úhel sklonu nástroje	Stranový úhel
90PX040X(104MLEA041)	4,5 mm 30°	0° 75° 0,025"
91P045X(120SDEA041)	5/32"	30° 0° 85° 0,025"
91PX052X(140SDEA041)	5/32"	30° 0° 85° 0,025"
Hloubka Pilník

9 POMOC PŘI PORUCHÁCH

⚠ OPATRNĚ! Nebezpečí zranění. Ostrohranné a pohybující se části strojů mohou vést k po-ranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!
■ Vypněte přístroj a odstraňte akumulátor!

i UPOZORNĚNÍ V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obrat'te na náš zákaznický servis.

Porucha Příčina Odstranění
Motor neběží. Akumulátor nemá napětí. Nechte zkontrolovat napájení proudem odborným elektrikářem.
	Spínač ochrany před přetí-žením se vypnul.	Čekejte, dokud spínač ochrany před přetížením znovu neobnoví dodávku proudu.
	Řetězová brzda zapnutá. Uvolněte řetězovou brzdu.
Vodicí lišta a pilový řetěz jsou při běhu horké. Tvorba kouře.	Pilový řetěz je příliš napnu-tý.	Uvolněte napětí řetězu.
	Olejová nádrž je prázdná. Dolijte olej na pilový řetěz.Zkontrolujte olejovou nádrž, zda není poškozená.
	Otvor pro výstup oleje ane-bo drážka vodicí lišty jsou znečištěné.	Vyčistěte otvor pro výstup oleje ane-bo drážku vodicí lišty.
Motor běží, ale pilový řetěz se nepohybuje.	Pilový řetěz je příliš napnu-tý.	Uvolněte napětí řetězu.
	Chyba stroje Obrat'te se na servisní středisko vý-robce.
Místo pilin je vyhazován pouze dřevěný prach. Řetězová pila musí být tlačena skrze dřevo.	Pilový řetěz je tupý. Pilový řetěz nabruste nebo vyhledej-te servisní středisko výrobce.
Stroj nezvykle vibruje. Chyba stroje Obrat'te se na servisní středisko vý-robce.

10 PŘEPRAVA

⚠️ VÝSTRAHA! Nebezpečí života a nebezpečí nejtěžších zranění. Běžící řetězová pila při přepravě může vést k nejtěžším zraněním a dokonce ke smrti.

• Řetězovou pilu nikdy nenoste a nepřepravujte s běžícím pilovým řetězem.
  Přepravu provádějte podle shora uvedených opatření.

Přepravu provádějte podle následujících opatření:

1. Vypněte řetězovou pilu a odstraňte akumulá- tory.
2. Nasadte ochranu řetězu.
3. Řetězovou pilu noste za obloukovou rukojeť. Vodicí lišta a pilový řetěz musí přitom ukazovat dozadu.
4. Ve vozidlech: Zajistěte řetězovou pilu proti převrácení, poškození a úniku oleje na řetězy.

i UPOZORNĚNÍ Jmenovitá energie v akumulátoru činí více než 100 Wh! Proto dbejte na následující pokyny k přepravě!

Obsažený lithium-ionotový akumulátor podléhá předpisům pro nebezpečné náklady, ale může být však přepravován za jednodušších podmínek:

Díky privátním uživatelům může být akumulátor bez jakýchkoli dalších požadavků přepravován po silnici, jestliže jej uživatel zabalí

podle pravidel maloobchodu a přeprava slouží k privátním účelům.

Komerční uživatelé, kteří provádí přepravu ve spojení s hlavní činností (např. dodávky z a ke staveništím nebo předváděcím akcím), mohou rovněž využívat toto zjednodušení.

V obou shora uvedených případech musí být nutně učiněna předběžná opatření k zamezení uvolnění obsahu. V dalších případech musí být bezpodmínečně dodržovány předpisy zákona o nebezpečném zboží! Při nedodržování odesílateli a event. i dopravci hrozí velké pokuty.

Další pokyny k přepravě a odeslání

Lithiové akumulátory přepravujte, resp. zasílejte pouze v nepoškozeném stavu.
K přepravě akumulátoru používejte výhradně jen originální kartony nebo kartony vhodné pro nebezpečné zboží (není potřebné u akumulátorů se jmenovitou energií menší než 100 Wh).
Zalepte otevřené akumulátorové kontakty, abyste zabránili zkratu.
Akumulátor uvnitř obalu zajistěte před posunutím, aby se zabránilo poškození akumulátoru.
Při přepravě, popř. odeslání zajistěte správné označení a dokumentaci zásilky (např. balíkovou službou nebo přepravní společností).
Předem se informujte, zda je možná přeprava zvoleným kurýrem, a označte zásilku.

Doporučujeme vám obrátit se na odborníka na nebezpečné zboží k přípravě zásilky. Dbejte na eventuální další národní předpisy.

11 SKLADOVÁNÍ PŘÍSTROJE

■ Po každém použití vyjměte akumulátor ze stroje.
■ Stroj důkladně vyčistěte a, jsou-li k dispozici, umístěte všechny ochranné kryty.
■ Stroj uchovávejte na suchém, uzamykatelném místě a mimo dosah dětí.

Při přestávkách delších než 30 dní provedte následující práce:

Vyprázdněte olejovou nádrž na olej řetězové pily.
Sejměte pilový řetěz a vodicí lištu, vyčistěte a postříkejte olejem na ochranu proti korozi.

POZOR! Nebezpečí poškození stroje. Za- schlý/slepený olej řetězu pily může způsobit při delším skladování poškození dílů vedoucích olej nebo olejového čerpadla.

Před každým delším skladováním olej na pilové řetězy olej z řetězové pily odstraňte.

12 LIKVIDACE

pokyny k zákonu o elektrických a elektronických zařízeních (ElektroG)

Elektrická a elektronická zařízení nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Staré baterie nebo akumulátory, které nejsou zabudovány do stroje pevně, je nezbytné před odevzdáním vyjmout! Jejich likvidace se řídí zákonem o bateriích.
Vlastník, příp. uživatel elektrických a elektronických zařízení mají zákonnou povinnost je po použití vrátit.
Konečný uživatel má vlastní odpovědnost za smazání svých osobních dat na likvidovaném starém stroji!

Symbol přeškrtnutého kontejneru na odpadky znamená, že se elektrická a elektronická zařízení nesmí likvidovat prostřednictvím komunálního odpadu.

Elektrická a elektronická zařízení lze bezplatně odevzdat na následujících místech:

■ Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)

■ Prodejny elektrospotřebičů (stále a online), pokud má obchodník povinnost zpětného odběru, anebo ho nabízí dobrovolně.

Tato prohlášení platí pouze pro zařízení, která jsou instalována a prodávána v zemích Evropské unie a podléhají evropské právní směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci elektrických a elektronických zařízení.

Pokyny k zákonu o likvidaci baterií (BattG)

Staré baterie a akumulátory nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Kvůli bezpečnému vyjmutí baterií nebo akumulátorů z elektropřístroje a pro informace o jeho typu, resp. o chemickém systému dbejte na následující údaje v návodu na použití, příp. montážním návodu.
Vlastník, příp. uživatel baterií nebo akumulátorů mají zákonnou povinnost je po použití vrátit. Odevzdávání se omezuje na běžné množství v domácnosti.

Staré baterie mohou obsahovat škodliviny nebo těžké kovy, které mohou poškozovat životní prostředí a zdraví. Zužitkování starých baterií a využití v nich obsažených zdrojů přispívá k ochraně obou těchto důležitých statků.

Symbol přeškrtnutého kontejneru na odpadky znamená, že se baterie a akumulátory nesmí lik-vidovat prostřednictvím komunálního odpadu.

Pokud se pod odpadkovým kontejnerem nacházejí nadto znaky Hg, Cd nebo Pb, označuje se tím následující:

Hg: Baterie obsahuje víc než 0,0005 % rtuti
Cd: Baterie obsahuje víc než 0,002 % kad-mia
■ Pb: Baterie obsahuje víc než 0,004 % olova
Baterie a akumulátory lze bezplatně odevzdat na následujících místech:
■ Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)
■ Prodejní místa baterií a akumulátorů
■ Ve sběrných zařízeních společného systému odběru použitých baterií a nepotřebných zařízení
■ Ve sběrných zařízeních výrobce (pokud je členem společného systému zpětného odběru)

Tato prohlášení platí pouze pro baterie a akumulátory, které se prodávají v zemích Evropské unie

a podléhají evropské právní směrnici 2006/66/ES. V zemích mimo Evropskou unii mohou platit

odlišná ustanovení o likvidaci baterií a akumulátorů.

13 TECHNICKÉ ÚDAJE

Řetězová pila CS 4235
Č. výrobku 113616
rychlost na volnoběh 15–20 m/s
provozní rychlost 7–20 m/s
Dělení - řetězové kolo 3/8"
Řetězová brzda Ano (elektrická, PCB a brz-	dová tyč)
Doba doběhu řetězu (ČSN EN 60745-2-13–19.107) max. 0,15 s
Doba doběhu řetězu (ČSN EN 50144-2-13:2001–18.104) max. 2 s
Aktivace řetězu dvojnásobně
Objem olejové nádrže řetězu 250 ml
Hmotnost s vodicí lištou a pilovým řetězem 3,80 kg
Hmotnost bez vodicí lišty a pilového řetězu 3,15 kg
Ochrana proti přetížení Ne
Hladina akustického výkonu LwA (ČSN EN ISO 3744) 108 dB(A)
Hladina akustického tlaku LpA 88 dB(A)	K = 3,0 dB(A)
Hodnota vibrací (ČSN EN 28662-1)*	2,5 m/s ^2 K = 1,5 m/s ^2

Řetěz	90PX040X	91PX045X	91PX052X
Tlouštka pohonných členů	1,1 mm	1,27 mm	1,27 mm

Vodicí lišta	104MLEA041	120SDEA041	140SDEA041
Délka vodicí lišty	10" / 25 cm	12" / 30 cm	14" / 35 cm
Délka řezu	17 cm	22 cm	27 cm

* Poznámky:
Uvedená hodnota emisí vibrací byla měřena podle standardizovaného zkušebního postupu a může být použita k porovnání jednoho elektrického nářadí s jiným.
Uvedená hodnota emisí vibrací může být použita také pro počáteční hodnocení vystavení vibracím (stupeň vystavení vibracím).
Hodnota emisí vibrací se při skutečném používání elektrického nářadí může lišit od uve-

dené hodnoty, v závislosti na způsobu použití elektrického nářadí.

Pokuste se udržovat zatížení vibracemi na co nejnižší úrovni. Příkladná opatření ke snížení zatížení vibracemi představuje nošení rukavic při používání nářadí a omezení pracovní doby. Přitom je třeba zohlednit všechny části provozního cyklu (příkladně doby, kdy je elektrické nářadí vypnuté, a takové, kdy je si-ce zapnuté, ale běží bez zatížení).

Akumulátor 127390
Jmenovité napětí 36 V/42 V max.
Jmenovitá kapacita 7,5 Ah
Doba nabíjení cca 150 min.

Nabíječka 127391
Sít'ové napětí 230 V (AC)
Sít'ová frekvence 50 Hz
Výstupní napětí 42 V (DC)
Rozsah provozních teplot 0 °C – +40 °C

14 ZÁKAZNICKÝ SERVIS/SERVIS

Máte-li nějaké dotazy k záruce, opravě nebo náhradním dílům, obrat'te se prosím na nejbližší

servis AL-KO. Najdete je na internetu pod následující adresou:

Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení bud' opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen.

Naše záruka platí jen v následujících případech:

■ Dodržujte tento návod k obsluze
- Řádné zacházení
■ Použití originálních náhradních dílů

Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.
■ Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.

Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. S tímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.

Záruka zaniká v následujících případech:

■ Svévolné pokusy o opravu
■ Svévolné technické změny
■ Používání v rozporu s určeným účelem

PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE

Obsah

1 O tomto návode na obsluhu.... 230

1.1 Symboly na titulnej strane 230

2.3 Zvyškové riziká.... 231

2.4 Bezpečnostné a ochranné zariadenia 231

2.4.1 Ochrana proti zapnutiu 231

2.4.2 Brzda ret'aze/strmeň brzdy ret'aze.... 231

2.4.3 Ochrana proti pret'aženiu.... 231

2.5 Symboly na zariadenie.... 231

2.6 Rozsah dodávky.... 232

2.7 Prehl'ad výrobku (01)...... 232

3 Bezpečnostné pokyny.... 233

3.1 Všeobecné bezpečnostné pokyny pre elektrické náradie.... 233

3.1.1 Bezpečnost' pracovného miesta .. 233

3.5.5 Práce s ret'azovou pílou ..... 237

4 Montáž....237

4.1 Montáž vodiacej lišty (02, 03) ......237

4.2 Montáž ret'aze píly (02, 03)......238

4.3 Upnutie ret'aze pily (04, 05)....238

5 Uvedenie do prevádzky....238

5.1 Nabitie akumulátora (06, 07) .....238

6.1 Kontrola ret'azového oleja....240

Ret'azová píla je dimenzovaná výlučne na použitie v oblasti domu, hobby a záhrady. V tejto oblasti je ret'azová píla použitel'ná pre l'ahké práce pri pílení dreva, napr.:

Pásový systém na akumulátor BTA 42 – obj. č. 127442
Lítium-iónový akumulátor – obj. č. 127390
Nabíjačka – C150 Li, obj.č. 127391

Ret'azovú pílu používajte iba na l'ahké práce pri pílení drevá.
Pred pílením drevo skontrolujte, či neobsahuje cudzie predmety, napr. klince a skrutky, kovové diely.

Symbol Význam
	Bud'te mimoriadne opatrní pri manipulácii!
	Nebezpečenstvo spätného rázu!
	Ret'azovú pílu nepoužívajte jednou rukou!
	Nepoužívajte v daždi! Chráně pred vlhkost'ou!
	Noste ochrannú prilbu, ochranu slu-chu a ochranu očí!
	Noste ochranné rukavice!
	Noste pevnú obuv!

Symbol Význam

Pred uvedením do prevádzky si prečítajte návod na použitie!

Ret'azovú pílu používajte vždy dvo- mi rukami!

2.6 Rozsah dodávky

1 Akumulátorová ret'azová píla

7 Uzáver nádrže na olej mazania ret'aze

8 Ovládací panel režimu Eco/Power

9 Zadná rukovät'

10 Plynová páka

11 Tlačidlo blokovania pridávania plynu

12 Okno priezoru nádrže na olej mazania ret'aze

18 Pásový systém na akumulátor so spo- jovacím káblom*

Pásový systém na akumulátor BTA 42 – obj. č. 127442
Lítium-iónový akumulátor – obj. č. 127390
Nabíjačka – C150 Li – obj. č. 127391

3 BEZPEČNOSTNÉ POKYNY

3.1 Všeobecné bezpečnostné pokyny pre elektrické náradie

3.1.1 Bezpečnost' pracovného miesta

3.1.3 Bezpečnost'osôb

3.2 Bezpečnostné upozornenia pre ret'azové píly

Ret'azovú pílu držte vždy svojou pravou rukou za zadnú rukovát' a'avou rukou za prednú rukovát'. Držanie ret'azovej píly v opačnom pracovnom postoji zvyšuje riziko zranení a nesmie sa používať.

Vyhýbajte sa abnormálnemu držaniu tela a nepíl'te nad výškou ramien. Tým sa zabráni neúmyselnému dotyku so špičkou lišty a umožní sa lepšia kontrola reťazovej píly v neočakávaných situáciách.

3.4 Bezpečnostné upozornenia pre akumulátor a nabíjačku

3.5.5 Práce s ret'azovou pilou

pevné pracovné rukavice
bezpečnostná obuv s drsnou podrážkou a ocelovou špicou

■ Pred montážou vyberte akumulátor.
- Pri montáži ret'azovej píly a vodiacej lišty používajte bezpečnostné rukavice.

4.1 Montáž vodiacej lišty (02, 03)

1. Strmeň brzdy reťaze (02/1) potiahnite k rukoväti strmeňa (02/a), aby sa uvol'nila brzda reťaze.

2. Centrálny uzáver (02/2) otáčajte oproti smeru pohybu hodinových ručičiek a odoberte spolu s krytom (02/3).

3. Vodiacu lištu (03/1) nasad'te na vodiaci čap (03/2) a posuňte dozadu tak, aby sa dala na-montovat' ret'az píly.

4.2 Montáž ret'aze píly (02, 03)

1. Ret'az pily založte na ret'azové ozubené koleso (03/3) a do drážky vodiacej lišty (03/1).
2. Ret'az pily ved'te okolo otočnej hviezdice vodiacej lišty. Ret'az pily musí na spodnej strane vodiacej lišty mierne prevísat'.
3. Nasad'te kryt (02/3) a mierne dotiahnite centrálny uzáver (02/2).

4.3 Upnutie ret'aze píly (04, 05)

UPOZORNENIE Dodržujte samostatné návody na použitie akumulátora a nabíjačky.

1. Pripojte akumulátor (06/1) k nabíjačke (06/2, 06/a), ako aj nabíjačku k elektrickému napájaniu (06/3, 06/b). Začne sa proces nabíjania. LED na nabíjačke svieti zelenou farbou, na akumulátore sa zobrazuje stav nabitia.
2. Sledujte kontrolky stavu nabitia na akumulá- tore (07). Nabíjanie trvá cca 2,5 hodiny pri pl- nom nabití. Nabíjanie sa skončí automaticky, keď je akumulátor plne nabitý.
3. Odpojte akumulátor od nabíjačky (06/a) a nabíjačku od sietového napätia (06/b).

i UPOZORNENIE Pred každým zapnutím re-t'azovej píly uvolnite brzdu reťaze.

1. Ret'azovú pílu držte bezpečne a pevne za ru- kovát' strmeňa a zadnú rukovát'.
2. Strmeň brzdy ret'aze (09/1) potiahnite v sme-re k rukováti strmeňa (09/2) (09/a) a tým uvolnite brzdu ret'aze.
3. Zapnite motor.
4. Strmeň brzdy ret'aze (09/1) posuňte smerom dopredu (09/b). Ret'az píly a motor sa musia okamžite zastavit'.

6 OBSLUHA

6.1 Kontrola ret'azového oleja

Pred každým začatím práce skontrolujte, či je v nádrži k dispozícii dostatok reťazového oleja.
Ak je hladina oleja nízka, dolejte reťazový olej.
Nepoužívajte starý olej!

Systém popruhov na akumulátor nasad'te podl'a obrázkov (10) až (13).

1. Akumulátor (14/1) zasuňte (14/a) do pásového systému na akumulátor (14/2) tak, aby sa zachytil.

1. Stlačte a držte stlačené odblokovacie tlačidlo (14/3) na akumulátore (14/1).
2. Akumulátor (14/1) vytiahnite (14/b).

6.4 Zabezpečenie napájania (15, 16)

Montáž spojovacieho kábla

Demontáž spojovacieho kábla

1. Potiahnite dozadu (15/b) aretačné a odblokovacie tlačidlo (15/3), zástrčku otočte mierne dol'ava a vytiahnite (15/c).
2. Potiahnite dozadu aretačné a odblokovacie tlačidlo (16/3), zástrčku otočte mierne dol'ava a vytiahnite (16/b) z pripojovacej zásuvky zariadenia (16/2).

6.5 Zapnutie a vypnutie motora (17)

- Pri práci s ret'azovou pílou noste ochranu slu-chu.

H UPOZORNENIE Pred každým zapnutím re-t'azovej píly uvolnite brzdu re't'aze.

Zapnutie motora:

1. Uvol'nite brzdu ret'aze.
2. Blokovací gombík (17/1) stlačte palcom a držte ho stlačený.
3. Stlačte plynovú páku (17/2) a držte ju stlačenú.
4. Uvol'nite blokovacie tlačidlo (17/1). Po spustení ret'azovej píly nie je nutné držat' blokovacie tlačidlo stlačené. Blokovacie tlačidlo má zabránit' neúmyselnému naštartovaniu ret'azovej píly.

Vypnutie motora:

1. Uvol'nite plynovú páku (17/2).

6.6 Preskúšanie brzdy ret'aze

6.7 Zvýšenie alebo zníženie rýchlosti ret'aze píly [funkcia režimu Eco/Power] (18)

1. Stlačte tlačidlo (18/1). LED (18/2) svieti, ak je zapnutý režim Power.
2. Ak chcete vypnút režim Power, znova stlačte tlačidlo (18/1).

1. Ak strom zostane stát, kontrolovane houvedte do pádu vrazením klinov.

Pod odstránením vetiev sa rozumie oddelenie vetiev zo spadnutého stromu. Pritom dodržujte nasledovné body:

Pod skrátením stromu sa rozumie rozdelenie spadnutého stromu na odrezané kusy. Pritom dodržujte nasledovné body:

Celá dížka kmeňa stromu leží rovnomerne:

Kmeň stromu prepíl'te zhora (23/a) a nazapíl'te do zeme.

Kmeň stromu leží na jednom konci:

Pred údržbárskymi, ošetrovacími a čistiacimi prácami prístroj vždy vypnite. Vyberte akumulátor.
V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice.

Z dôvodov bezpečnosti a efektivnosti musí byt'ret'az píly vždy dobre naostrená.

Ret'azovú pílu po každom použití dôkladne vyčis-tte.

Aby sa predišlo jednostrannému opotrebovaniu, vodiacu lištu po každom ostrení a výmene ret'aze otočte.

8.6 Tabul'ka údržby ret'aze

■ Používajte iba schválené ret'aze píly a vodia-ce lišty.

Ret'az pily (vo-diaca lišta)	Priemer pilní-ka	Uhol hlavy zubu	Uhol podre-zania	Uhol sklonu hlavy zubu (55°)	Rozmer híb-ky
		Uhol otáčania nástroja	Uhol sklonu nástroja	Bočný uhol
90PX040X(104MLEA041)	4,5 mm 30°	0° 75° 0,025"
91P045X(120SDEA041)	5/32" 30°	0° 85° 0,025"
91PX052X(140SDEA041)	5/32" 30°	0° 85° 0,025"
Rozmer híbky Pilník

9 POMOC PRI PORUCHÁCH

V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice!
■ Zariadenie vypnite a vyberte akumulátor!

■ Vyprázdnite nádrž reťazového oleja.
■ Ret'az píly a vodiacu lištu zložte, vyčist'te a nastriekajte olejom proti korózii.

■ Ret'azový olej pred každým dlhším skladovaním odstráňte z ret'azovej píly.

12 LIKVIDÁCIA

Ret'azová píla CS 4235
Výr. č. 113616
Rýchlost' pri chode naprázdno 15 – 20 m/s
Prevádzková rýchlost' 7 – 20 m/s
Delenie ret'azového kolesa 3/8"
Brzda ret'aze Áno (elektrická, PCB a tyč	brzdy)
Čas dobehu ret'aze (DIN EN 60745-2-13 – 19.107) max. 0,15 s
Čas dobehu ret'aze (DIN EN 50144-2-13:2001 – 18.104) max. 2 s
Aktivácia ret'aze Dvojnásobná
Objem nádrže ret'azového oleja 250 ml
Hmotnosť s vodiacou lištou a ret'azou píly 3,80 kg
Hmotnosť bez vodiacej lišty a ret'aze píly 3,15 kg
Ochrana proti preťaženiu Nie
Úroveň výkonu zvuku LwA (DIN EN ISO 3744) 108 dB(A)
Úroveň tlaku zvuku LpA 88 dB(A)	K = 3,0 dB(A)
Hodnota vibrácií (DIN EN 28662-1)* 2,5 m/s	^2 K = 1,5 m/s ^2

Ret'az pily 90PX040X 91PX045X 91PX052X
Hrúbka hnacieho člena 1,1 mm 1,27 mm 1,27 mm

Vodiaca lišta 104MLEA041 120SDEA041 140SDEA041
Dĺžka vodiacej lišty 10" / 25 cm 12" / 30 cm 14" / 35 cm
Dĺžka lišty 17 cm 22 cm 27 cm

* Upozornenia:
