| Termék típusa | Vízozmózis készülék |
| Márka | Kärcher |
| Modell | WPC 100 RO |
| Üzemi feszültség | 110…240 V, 1~50-60 Hz |
| Csatlakozási teljesítmény | 80 W |
| Minimális biztosítékvédelem | 6 A |
| Vízbevezetési nyomás | 0,1…0,3 MPa (1…3 bar) |
| Vízbevezetési hőmérséklet | 5…45 °C |
| Szűrőteljesítmény (max) | 100 L/h |
| Méretek (H × Sz × M) | 372 × 240 × 530 mm |
| Súly (üresen) | 13,45 kg |
| Üzemi súly | 17,86 kg |
| Hangnyomásszint | < 60 dB(A) |
| Szűrési lépések száma | 5 (nem szőtt előszűrő, szemcsés aktívszén, blokk aktívszén, fordított ozmózis membrán, felső aktívszén) |
| Visszatartott szennyeződések típusai | Baktériumok, klór, sók, nehézfémek, nitrátok, gyomirtók, gyógyszermaradványok, hormonok, színezékek |
| Baktérium-visszatartás mértéke | Akár 99,99% |
| Klór-visszatartás mértéke | Akár 100% |
| Előszűrők cseréjének gyakorisága | 3-6 hónap |
| Aktívszén szűrők cseréjének gyakorisága | 6-12 hónap |
| Membránok cseréjének gyakorisága | 18-24 hónap |
| Lehetséges szerelés | Asztali, asztal alatti, fali (rögzítés nem tartozék) |
| Csatlakozások | Nyersvíz (fehér cső ∅9,5 mm), tiszta víz (kék cső ∅6,35 mm), koncentrátum elvezetés (piros cső ∅6,35 mm) |
| Garancia | Az országban érvényes feltételek szerint |
| Pótalkatrészek | Kizárólag eredeti Kärcher alkatrészeket használjon |
Gyakran ismételt kérdések - WPC 100 RO Kärcher
Felhasználói kérdések a következőről WPC 100 RO Kärcher
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Vízszűrő PDF formátumban ingyenesen! Találja meg kézikönyvét WPC 100 RO - Kärcher és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WPC 100 RO márka Kärcher.

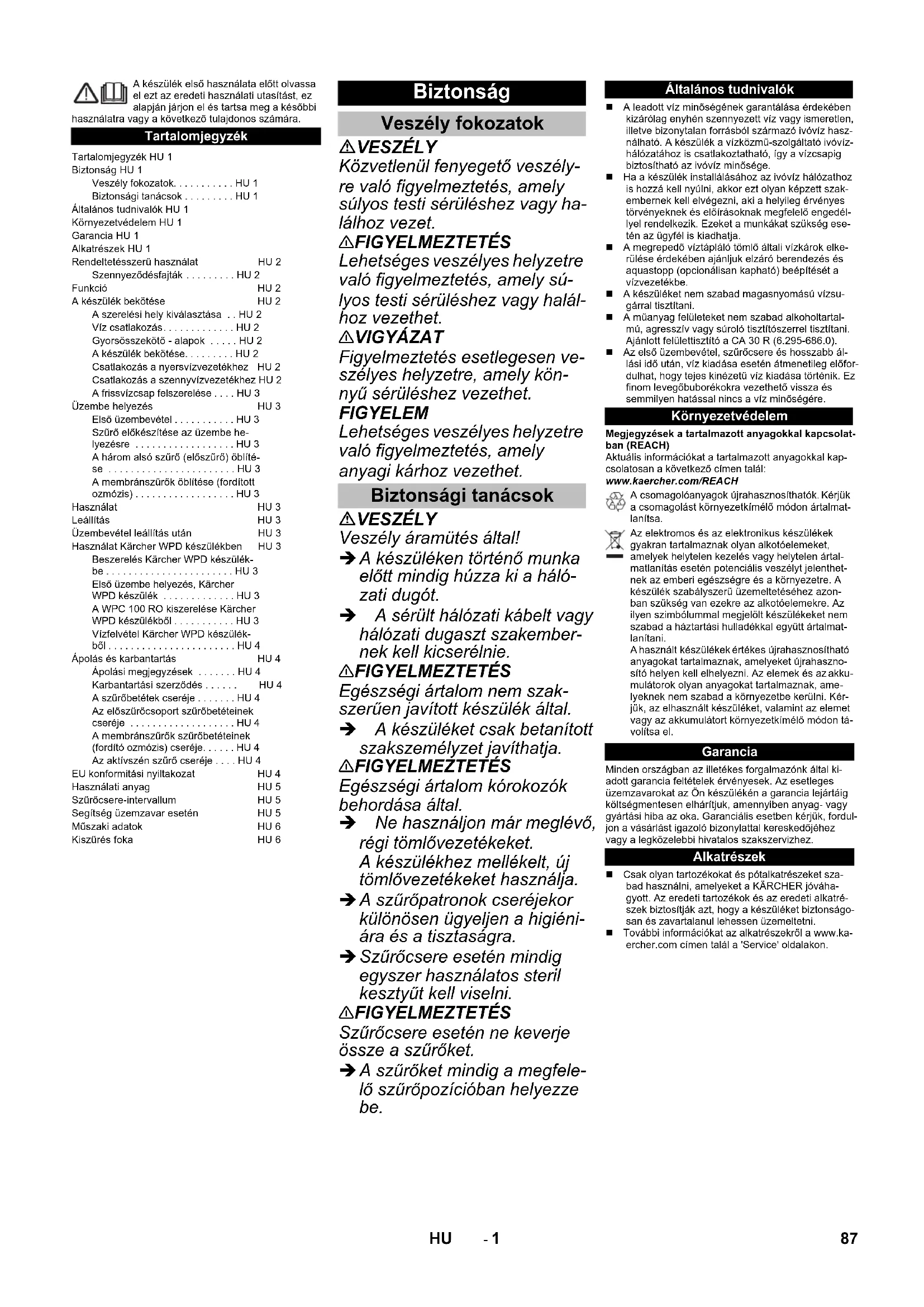

HASZNÁLATI ÚTMUTATÓ WPC 100 RO Kärcher
Veszély fokozatok. . . . . . . . . . . . . HU 1
Biztonsági tanácsok ..... HU 1
Általános tudnivalók HU 1
Környezetvédelem HU 1
Garancia HU 1
Alkatrészek HU 1
Rendeltetésszerű használat HU 2
Szennyeződésfajták ..... HU 2
Funkció HU 2
A készülék bekötése HU 2
A szerelési hely kiválasztása .. HU 2
Víz csatlakozás....HU 2
Gyorsösszekötő - alapok ..... HU 2
A készülék bekötése....HU 2
Csatlakozás a nyersvízvezetékhez HU 2
Csatlakozás a szennyvízvezetékhez HU 2
A frissvízcsap felszerelése .... HU 3
Üzembe helyezés HU 3
Első üzembevétel ..... HU 3
Szürő előkészítése az üzembe he-
lyezésre HU 3
A három alsó szűrő (előszűrő) öblíté-
se ......HU 3
A membránszürök öblítése (fordított
ozmózis)....HU 3
Használat HU 3
Leállítás HU 3
Üzembevétel leállítás után HU 3
Használat Kärcher WPD készülékben HU 3
Beszerelés Kärcher WPD készülék-
be....HU 3
Első üzembe helyezés, Kärcher
WPD készülék ......HU 3
A WPC 100 RO kiszerelése Kärcher
WPD készülékből .....HU 3
Vízfelvétel Kärcher WPD készülék-
böl....HU 4
Ápolás és karbantartás HU 4
Ápolási megjegyzések .....HU 4
Karbantartási szerződés ..... HU 4
A szüröbetétek cseréje ..... HU 4
Az előszűrőcsoport szűrőbetéteinek
cseréje ......HU 4
A membránszürők szűrőbetéteinek
(fordító ozmózis) cseréje.....HU 4
Az aktívszén szűrő cseréje .... HU 4
EU konformitási nyiltakozat HU 4
Használati anyag HU 5
Szüröcsere-intervallum HU 5
Segítség üzemzavar esetén HU 5
Müszaki adatok HU 6
Kiszürés foka HU 6
Biztonság
Veszély fokozatok
⚠ VESZÉLY
Közvetlenül fenyegető veszélyre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezet.
⚠FIGYELMEZTETÉS
Lehetséges veszélyes helyzetre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezethet.
⚠ VIGYÁZAT
Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet.
FIGYELEM
Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet.
Biztonsági tanácsok
⚠ VESZÉLY
Veszély áramütés által!
→ A készüléken történő munka elött mindig húzza ki a hálózati dugót.
→ A sérült hálózati kábelt vagy hálózati dugaszt szakembernek kell kicserélnie.
⚠ FIGYELMEZTETÉS
Egészségi ártalom nem szakszerűen javított készülék által.
→ A készüléket csak betanított szakszemélyzet javíthatja.
⚠FIGYELMEZTETES
Egészségi ártalom kórokozók behordása által.
→ Ne használjon már meglévő, régi tömlővezetékeket.
A készülékhez mellékelt, új tömlővezetékeket használja.
→ A szűrőpatronok cseréjekor különösen ügyeljen a higiéní-ára és a tisztaságra.
→ Szűrőcsere esetén mindig egyszer használatos steril kesztyűt kell viselni.
⚠ FIGYELMEZTETÉS
Szüröcsere esetén ne keverje össze a szüröket.
→ A szűrőket mindig a megfelelő szűrőpozícióban helyezze be.
Általános tudnivalók
A leadott víz minőségének garantálása érdekében kizárólag enyhén szennyezett víz vagy ismeretlen, illetve bizonytalan forrásból származó ivóvíz használható. A készülék a vízközmű-szolgáltató ivóvízhálózatához is csatlakoztatható, így a vízcsapig biztosítható az ivóvíz minősége.
Ha a készülék installálásához az ívóvíz hálózathoz is hozzá kell nyúlni, akkor ezt olyan képztett szakembernek kell elvégezni, aki a helyileg érvényes törvényeknek és előírásoknak megfelelő engedélyel rendelkezik. Ezeket a munkákat szükség esetén az ügyfél is kiadhatja.
A megrepedő víztápláló tömlő általi vízkárok elke-rülése érdekében ajánljuk elzáró berendezés és aquastopp (opcionalisan kapható) beépítését a vízvezetékbe.
■ A készüléket nem szabad magasnyomású vízsu-
gárral tisztítani.
A műanyag felületeket nem szabad alkoholtartalmú, agresszív vagy súroló tisztítószerrel tisztítani. Ajánlott felülettisztító a CA 30 R (6.295-686.0).
Az első üzembevétel, szűrőcsere és hosszabb állási idő után, víz kiadása esetén átmenetíleg előfordulhat, hogy tejes kinézetű víz kiadása történik. Ez finom levegőbuborékokra vezethető vissza és semmilyen hatással nincs a víz minőségére.
Környezetvédelem
Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)
Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:
A csomagolóanyagok újrahasznosíthatók. Kérjük a csomagolást környezetkímélő módon ártalmatlanítsa.
Az elektromos és az elektronikus készülékek gyakran tartalmaznak olyan alkotóelemeket, amelyek helytelen kezelés vagy helytelen ártalmatlanítás esetén potenciális veszélyt jelenthetnek az emberi egészségre és a környezetre. A készülék szabályszerű üzemeltetéséhez azonban szükség van ezekre az alkotóelemekre. Az ilyen szimbólummal megjelölt készülékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani.
A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemek és az akkumulátorok olyan anyagokat tartalmaznak, amelyeknek nem szabad a környezetbe kerülni. Kérjük, az elhasznált készüléket, valamint az elemet vagy az akkumulátort környezetkímélő módon távolítsa el.
Garancia
Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kéjrűk, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.
Alkatrészek
Csak olyan tartozékokat és pótalkatrészeket szabad használni, amelyeket a KÄRCHER jóváhagyott. Az eredeti tartozékok az az eredeti alkatrészek biztosítják azt, hogy a készüléket biztonságosan és zavartalanul lehessen üzemeltelni.
■ További információkat az alkatrészekról a www.kaercher.com címen talál a 'Service' oldalakon.
Rendeltetésszerű használat
A készülék arra szolgál, hogy nyersvízből (szennyvízből) ivóvizet állítson elő.
Szennyeződésfajták
A nyersvíz az alábbiak által lehet szennyezett:
- Baktériumok
- K I ó r
– Sók (például: nátrium, kálium, kalcium)
- Alumínium
- A r z é n
– Nehézfémek (például: ólom)
- Nitrát
– Gyomirtószer (glifoszát)
– Gyógyszermaradványok
– Hormonmaradványok
– Színezőanyagok
A létrehozott ivóvíz minősége a nyersvíz szennyezettségének mértékétől függ.
A nyersvíz megfelelő minőségének biztosítottnak kell lenniel
Az ivóvlz kifogástalan minősége csak a készülékhez tartozó összes szűrő rendszeres karbantartásával biztosítható.
■ Azt javasoljuk, hogy az első üzembe helyezés előtt végezzen nyersvíz-elemzést az EU 98/83, 3. meléklet, Indikátorparaméterek szerint.
■ A nyersvíz-elemzés elvégzése nem kötelező a készülék üzemeltetéséhez.
■ Az ivóvízminőség csak akkor biztosított, ha a készüléket rendszeresen ellenőrzik.
A készülék a vízvezetékhez való csatlakoztatásra szolgál.
■ Az ivóvízre vonatkozó mindenkori nemzeti rendelkezéseket be kell tartani.
■ A készülék nem szennyvízkezelő berendezés.
■ A készülék nem alkalmas tengervíz-sótalanításra.
Ez a készülék nem alkalmas arra, hogy olyan kor-látozott fizikai, érzékelő vagy szellemi képességgel rendelkező személyek (beleértve a gyerekeket) vagy tapasztalat és/vagy ismeret nélküli személyek használják, kivéve ha őket biztonságukért felelős személy felügyeli vagy ez a személy megtanította nekik, hogy hogyan kell a készüléket használni. Gyerekeket felügyelni kell, annak biztosításáért, hogy a készülékkel ne játszanak.
A készüléket nem szabad ipari konyhákban felállítani és üzemeltetni.
■ A készüléket fagymentes helyen kell felállítani.
■ A készüléket nem szabad a szabadban használni vagy leállítani.
A készülék előszűrőként is használható Kärcher WPD vízadagoló berendezésben.
Az ebböl a készülékböl nyert víz a fenti alkalmazási szabályok betartása esetén ivóvízként sorolható be.
Funkció
A víz a vízbemenettöl keresztülfolyik a következőkön:
– Anyagszürő (eltávolítja a durva szennyeződésrészecskéket)
– Aktivszén szűrő (granulátum)
– Aktívszén szűrő (blokk)
– Membránszűrő (fordított ozmózis)
– Aktivszén szűrő (semleges lzt biztosít)
A teljes szürörendszert rendszeres időközönként ki kell cserélni.
A készülék bekötése
Az első installáció és az esetleges javítások esetén, amelyek során alkatrészeket cserélnek ki, biztosítani kell, hogy kizárólag a mellékelt alkatrészeket helyezzék be. Ezen alkatrészek olyan alkatrészek, amelyeket a KÄRCHER beépítésre jóváhagyott. Más alkatrészeket nem szabad beépíteni.
- Áramcsatlakozásnak és a víz bemeneti nyomásának meg kell egyezni a műszaki adatokban szereplő értékekkel.
■ A helyi előírások alapján szükség lehet egy engedélyezett visszaáramlás gátló beépítésére.
A készülék felállításához sima felületnek kell ren-delkezésre állni.
■ A készülék csak falra szerelhető.
→ A falra szerelést a kereten lévő nyílások segítségével kell végrehajtani.
→ A falra rögzítéshez szükséges rögzítőelemek nem képezik a szállítási terjedelem részét, azokról az adottságoknak megfelelően helyben kell gondoskodni.
→ Falra szereléskor ellenőrizze a fal teherbírását.
A hálózati dugónak és a dugaljnak az installáció után is szabadon hozzáférhetőnek kell lenni.
1 Asztal alá történő szerelés
2 Asztalra történő szerelés
3 Falra szerelés
Megjegyzés
A szerelési hely kiválasztása során ügyeljen arra, hogy a csatlakozók és az elzárószelepek hozzáférhetőek maradjanak.
Tervezzen be elegendő helyet a szűröcsere számára.
A tömlövezetékeket megtörés nélkül kell fektetni.
Víz csatlakozás
Az ivóvizhálózatra való csatlakozás esetén vegye figyelembe a helyi előírásokat a hálózat leválasztásról.
Gyorsösszekötő - alapok
→ Használat előtt vágja méretre a tömlöt.
Megjegyzés
A tömlöt egyenesen vágja le. A ferdén levágott tömlök tömítetlenséget okoznak!
A készülék bekötése
Meqjegyzés
Csatlakoztatás előtt határozza meg a szerelés helyét, és megfelelően vágja méretre a tömlővezetékeket. Ennek során ügyeljen a megfelelő tömlőhosszra, ha a készüléket mozgatni kell (pl. szűrőcseréhez).
A könnyebb megkülönböztethetőség érdekében a tömlövezetékek színkódoltak és eltérő átmérőjűek:
kék Frissvíz kifolyó a készülékből: ∅ 6,35 mm
fehér Befolyó a hálóhati vezetékből: ∅ 9,5 mm
piros Szennyvízvezeték (koncentrátum): ∅ 6,35 mm
1 Nyersvízvezeték T-idom
2 Szennyvizvezeték (koncentrátum)
3 Frissvíz kimenet (szürt víz)
4 Frissvíz csap
Csatlakozás a nyersvízvezetékhez
FIGYELEM
Vízkár veszélye. Az összes szerelési munka során ügyeljen a biztonságos csatlakozásokra, és végezzen tömörségvizsgálatot. Kétség esetén forduljon szakemberhez!

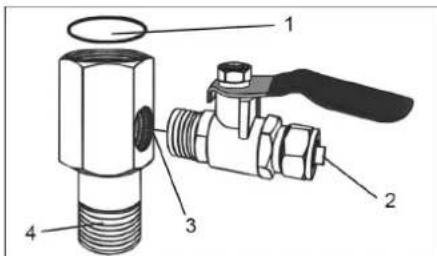

1 O-gyürü, tömltés a kimenetnél
2 Kimenet a WPC 100 RO-hoz
3 Elzárócsap csatlakozója
4 Nyersvízvezeték csatlakozója
Megjegyzés
Be- és kimenet menete: 1/2"
Csavarja be az elzárócsapot a csatlakozóidomba, használjon tömítőszalagot.
→ Szerelje be a T-idomot a nyersvízvezetékbe.
→ A kimenetnél O-gyűrűt, a bemenetnél tömítőszalagot használjon.
→ Helyezze a lömlöt (fehér) a T-idomba és rögzítse.
→ Helyezze a tömlöt (fehér) a készülék nyersvízbe-
menetébe és rögzítse.

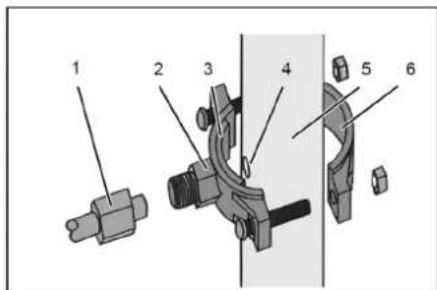

Csatlakozás a szennyvízvezetékhez
1 Szennyvízvezeték csavarzata (koncentrátum)
2 Szennyvízkimenet csőbilincse (elülső oldal)
3 Tömlítóidom (öntapadó)
4 Furat (∅ 6 mm).
5 Szennyvizvezeték a csatornához
6 Szennyvízkimenet csőbilincse (hátoldal)
→ Jelölje ki és fúrja meg a furatokat (∅ 6 mm).
Megjegyzés
A furatot csak egy oldalon alakítsa ki. Ne fúrja át teljesen a csövet! A csőbilincs furatsablonként használható
→ Ragassza be a tömítőidomot a csőbilincsbe.
→ Helyezze a tömlöt (piros) a csavarzatba.
→ A csőbilincset a fent látható módon rögzítse a szennyvízvezetékhez.
→ Csavarozza össze a tömlöt (piros) a csöbilinccsel.
→ Helyezze a tömlőt (piros) a készülék szennyvízki-
menetébe és rögzítse.
Megjegyzés
A furat álmérője kisebb mint a tömlőé (piros). Ezért az nekiütközik a szennyvízcső falának. A tömlő nem nyúlhat bele a szennyvízcsőbe. A tömitőhatást az öntapadós tömitőidom biztosítja.

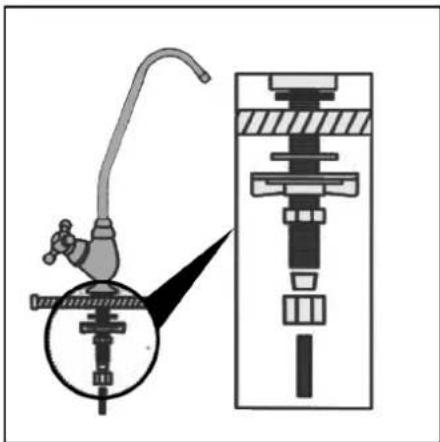

A frissvízcsap felszerelése
A frissvízcsapot egy olyan medence fölé kell felszerelni, amely csatlakoztatva van a szennyvízcsatornára.
→ A frissvízcsapot az ábrának megfelelően kell fel- szerelni.
→ A furat átmérője: 12 mm
→ A szerelés során ügyeljen az alkatrészek megfelelő elrendezésére.
→ Csatlakoztassa a tömlövezetéket a készülék friss-vízkimenetéhez.
→ Csatlakoztassa a tömlövezetéket a frissvízcsaphoz.
A frissvízcsap alternatív módon közvetlenül a falra is csatlakoztatható a mellékelt szerelőidom segítségével.
Üzembe helyezés
Első üzembevétel
Az első fogyasztási célú vizvételezés előtt a rendszert fel kell tölteni és ki kell öblíteni.
⚠ FIGYELMEZTETÉS
Egészségi ártalom kórokozók behordása által.
A szűrőpatronok be- és kiszerelése során különösen ügyeljen a higiéníra és a tisztaságra.
A tartó és a szűrő csatlakozóit nem szabad megérinteni. A beszerelés során viseljen egyszer használatos kesztyűt.
A ki- és beszerelés során ügyeljen a tömítések sértet- lenségére.

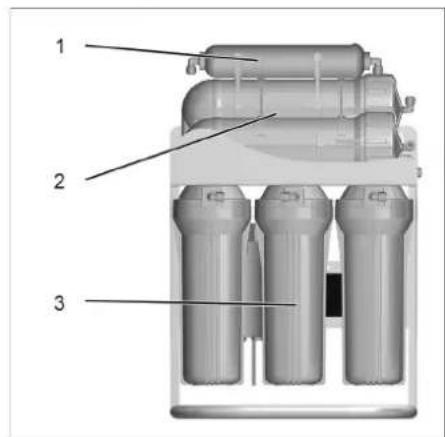

A készülék három szűrőcsoportból áll:
1 Felső aktívszén szűrő
2 Membránszűrő (fordított ozmózis)
3 Alsó szüröcsoport (előszűrő)

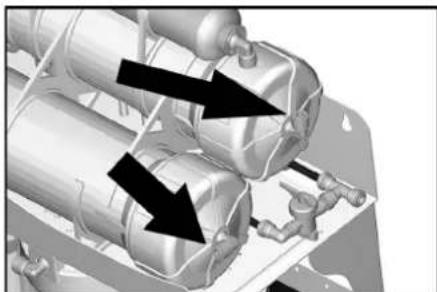

Szürő előkészítése az üzembe helyezésre

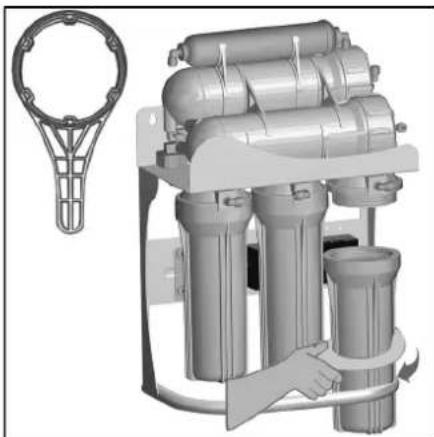

→ Lazítsa meg az alsó szűrőcsoport három szűrőtál-cáját a mellékelt kulccsal (fekete).
→ Csavarja le a szürötálcákat.
→ Vegye ki a szűrőbetéteket a szűrőtálcákból, és távolítsa el a védőfóliát.
Csavarja fel a szürötálcát szüröbetéttel együtt, és húzza meg kézzel.
→ Vegye le a membránszűrőkről a bevezető tömlőket, és vezesse ki őket a készülékből oldalirányba, egy megfelelő edénybe.
→ Vegye le a felső aktívszén szűrőt.
→ A membránszűrők szűrőházát egymás után vegye ki a tartóból.
→ Lazítsa meg és csavarja le a zárófedelet a mellékelt kulccsal (fehér).
→ Vegye ki a szűrőbetéteket (membránszűrő) a cso-magolásból, és távolítsa el a védőfóliát.
→ Tolja be a szűrőbetéteket a szűrőházba, és nyomja be őket ütközésig.
→ Csavarja fel a zárófedelet, és húzza meg kézzel.
→ Helyezze be a szűrőházat a tartókba.
→ A bevezető tömlöket még ne csatlakoztassa vis-
sza!
→ Ismét helyezze fel a felső aktívszén szűröt.
→ A szürt víz és a szennyvíz-koncentrátum tömlőit (kék és piros) csatlakoztassa a készülék kimeneteire.
A három alsó szűrő (előszűrő) öblítése
→ Csatlakoztassa a készüléket a vízhálózatra.
→ Győződjön meg arról, hogy a membránszűrök két bevezető tömlője megfelelő (legalább 10 literes) edénybe van bevezetve.
→ Nyissa meg a frissvízcsapot.
A rendszer feltöltödik vízzel.
→ Dugja be a hálózati csatlakozót.
→ Legalább 5 percen keresztül öblítse a rendszert, hogy eltávolítsa az előszűrőkből a levegőt és az esetleges gyártási maradványokat.
→ Húzza ki a hálózati dugót.
→ Zárja el a frissvízcsapot.
→ Eressze le a készülékből az öblítővizet.
A membránszűrők öblítése (fordított ozmózis)
→ Vegye ki az edényböl és ismét csatlakoztassa a membránszűrőkhöz a bevezető tömlöket.

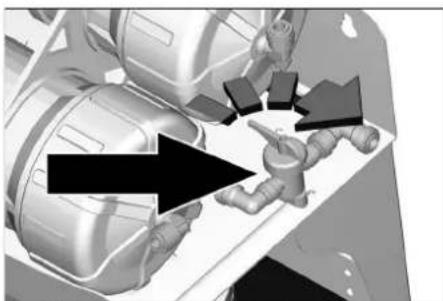

→ Nyissa meg a bypass szelepet.
→ Csatlakoztassa a tömlöket (piros és kék).
→ Nyissa meg a frissvízcsapot.
→ Dugja be a hálózati csatlakozót.
A rendszer feltöltödik vízzel.
Kezdetben föként a szennyvíz-koncentrátum piros tömlőjéböl lép ki víz. Ez normálisnak számít.
→ Legalább 5 percen keresztül öblítse a rendszert, hogy eltávolítsa a membránszűrőkből a levegőt és az esetleges gyártási maradványokat.
→ Zárja el a bypass szelepet
Ekkor már mindkét tömlőböl (piros és kék) víz lép ki.
→ Öblítse a rendszert további 5 percen keresztül.
→ Zárja el a frissvízcsapot.
→ Húzza ki a hálózati dugót.
a készülék most üzemkész.
Használat
→ A szürt ivóvíz vételezéséhez nyissa meg a frissvízcsapot.
Leállítás
Ha a készüléket 4 napig nem fogják használni:
→ Zárja el a víztápláló-vezetéket.
→ Húzza ki a hálózati dugót.
Üzembevétel leállítás után
⚠ FIGYELMEZTETÉS
Egészségi ártalom a vizben található magasabb kór- okozó koncentráció miatt.
→ Az összes szüröpatron cseréje
→ Öblítse ki a készüléket.
Használat Kärcher WPD készülékben
Beszerelés Kärcher WPD készülékbe
Kärcher WPD készülékek esetében a WPC 100 RO gyárilag be van szerelve.
A készülék nem használható CO2-funkcióval rendelkező WPD100 berendezésben.
A csatlakoztatást és az üzembe helyezést a Kärcher ügyfélszolgálat végzi.
Megjegyzés
Amennyiben a készülék felállításához és üzembevételehez szükség van a készülék oldalsó részének kinyításához, akkor ezt csak elektromos szakembernek szabad elvégeznie.
Első üzembe helyezés, Kärcher WPD készülék
Az üzembe helyezésre a WPD készülékkel kerül sor. A WPD készülékben való első üzembe helyezés előtt a WPC 100 készüléket az „Első üzembe helyezés” fejezetben leírtak szerint ki kell öblíteni és elő kell készíteni. A WPD ívóvíz-előallító készülék első üzembe helyezése a készülék használati utasításában le van irva.
A WPC 100 RO kiszerelése Kärcher WPD készülékböl
Megjegyzés

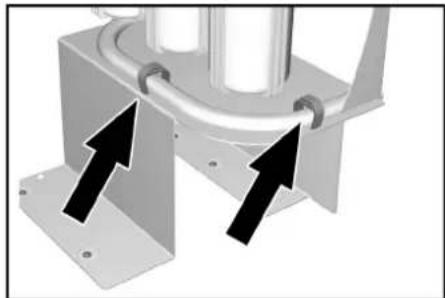

A gyárilag beépített WPC 100 RO készüléket szűrőcse- re előtt ki kell szerelni a WPD talpazati állványból.
→ Zárja el a víztápláló-vezetéket.
A készülék nyomásmentesítése: Egymás után nyomja meg a különböző italfajták gombját, amíg a nyomás megszűnik. Kerülje el a készülék szárazmenetét.
→ A készüléket a Be/Ki kapcsolóval kapcsolja ki
→ Húzza ki a hálózati dugaszt (WPD és WPC).
→ Nyissa ki a tépőzárat
→ Vegye ki a szűrőegységet, és helyezze a készülék elé.
→ Szüröcsere, lásd „Ápolás és karbantartás / Szüröbetétek cseréje” fejezetet
→ A szűrőcserét követően fordított műveleti sorrendben ismét szerelje fel a készüléket.
Vízfelvétel Kärcher WPD készülékből
A WPD ivóvíz-előállító készülék kezelése a készülék használati utasításában le van írva.
Ápolás és karbantartás
Ápolási megjegyzések
⚠ FIGYELMEZTETÉS
Egészségi ártalom nem szakszerűen javított készülék által. A készüléket csak betanított szakszemélyzet javíthatja.
Kizárólag a gyártó eredeti pótalkatrészeit használja, vagy az általa ajánlott egyéb alkatrészeket, mint – pót- és kopó alkatrészek,
- tartozékok,
- üzemi anyagok,
- tisztítószerek
Minden készüléken történő munka előtt:
→ Zárja el a víztápláló-vezetéket.
→ Nyissa ki a frissvíz csapot a készülék nyomásmen- lesítéséhez.
→ Húzza ki a hálózati dugót.
Karbantartási szerződés
A készülék megbízható üzemének biztosítására karbantartási szerződés kötése ajánlott. Kérjük, forduljon az illetékes KÄRCHER-Ügyfélszolgálathoz,
A szűrőbetétek cseréje
A készülékbe beépített szűrőket rendszeresen ki kell cserélni. Az intervallum a használattól függ. A szűrők javasolt használati ideje (csereintervallum) a jelen útmutató végén található.
⚠ FIGYELMEZTETÉS
Egészségi ártalom kórokozók behordása által.
A szüröpatronok cseréjekor különösen ügyeljen a higiéníra és a tisztaságra.
A tartó és a szűrő csatlakozóit nem szabad megérinteni. Szűrőcsere esetén mindig egyszer használatos kesztyűt kell viselni.
A ki- és beszerelés során ügyeljen a tömítések sértet-
lenségére.
Megjegyzés
A használt szűrőket háztartási hulladékként ártalmatlaníthatja.
2 Aktívszén szűrő (granulátum)
3 Aktívszén szűrő (blokk)
4 1. membránszűrő (fordított ozmózis)
5 2. membránszűrő (fordított ozmózis)
6 Aktivszén szűrő
Az előszűrőcsoport szűrőbetéteinek cseréje
FIGYELEM
Vízkár veszélye. A szűrőtálcák vízzel vannak feltöltve! A leszerelést megelőzően állitson alájuk megfelelő edényt vagy felfogótálcát.
Csavarozza le a szűrőtálcákat a mellékelt fekete kulccsal.
→ Cserélje ki a szűrőket.
Megjegyzés
A szüröket ugyanabban a helyzetben kell visszaszerelni, és nem szabad egymás között felcserélni! Vegye figyelembe az ábrát!
Beszereléskor ügyeljen a tömitések megfelelő illeszkedésére.
A szűrőtálcákat a mellékelt fekete kulccsal csak kézzel húzza meg.
A membránszűrők szűrőbetéteinek (fordító ozmózis) cseréje
FIGYELEM

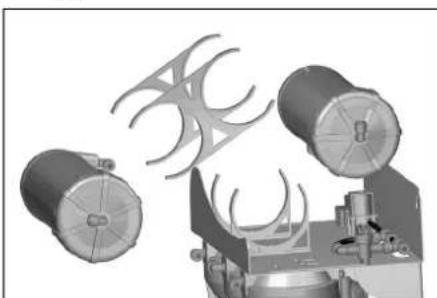

Vízkár veszélye. A membránszűrőházak vizzel vannak feltöltve! A leszerelést megelőzően állítson alájuk megfelelő edényt vagy felfogótálcát.
→ Lazítsa meg a tömlöcsatlakozásokat, és húzza le a tömlöket.
→ Vegye le a felső aktívszén szűrőt.
→ Vegye ki a membránszűrőt a tartóból.
Csavarozza le a zárókupakot a mellékelt fehér kulccsal.

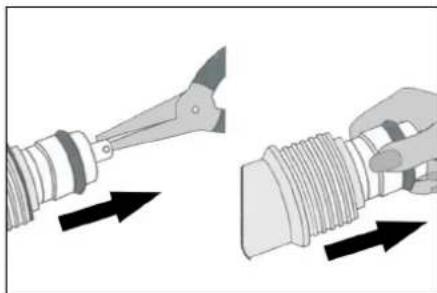

→ A beszorult membránbetétet óvatosan lazítsa meg szerszámmal.
→ Óvatosan, kézzel húzza ki a membránbetétet a házból.
→ Helyezzen be új membránbetétet.
→ Csavarja fel a zárókupakot.
→ Helyezze fel a membránszűrőt a tartóra.
→ Ismét csatlakoztassa a tömlöket.
Az aktívszén szűrő cseréje
Megjegyzés
A felső aktivszén szűrőnek a szűrőlánc végén nincs szűrőbetétje, és csak egészben cserélhető ki.
→ Lazítsa meg a tömlöcsatlakozásokat, és húzza le a tömlöket.
→ Vegye le a felső aktívszén szűrőt.
→ Helyezzen fel új aktívszén szűrőt.
→ Ismét csatlakoztassa a tömlöket.
EU konformitási nyiltakozat
Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egészségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.
Termék: Víztisztító berendezés
Típus: 1.024-xxx
Vonatkozó európai közösségi irányelvek:
2014/35/EU
2014/30/EU
2011/65/EU
Alkalmazott harmonizált szabványok:
EN 60335-1
EN 62233: 2008
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 61000-3-2: 2014
EN 61000-3-3:2013
EN 50581
Alkalmazott rendszabalyok
-
Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.
A dokumentáció összeállításáért felelős:
S. Reiser
Alfred Kärcher SE & Co. KG
| Megnevezés Leírás Megrendelési szám | ||
| Finomszűrő | Első szűrőfokozat a durva szennyeződésrészecskék kiszűrésére | 6 640-765.0 |
| Aktívszén szűrő (granulátum) | Második szűrőfokozat a káros anyagok előszűrésére | 6 640-766.0 |
| Aktívszén szűrő (blokk) | Harmadik szűrőfokozat a káros anyagok finom szűrésére | 6 640-767.0 |
| Membránszűrő (fordított ozmózis) | Negyedik szűrőfokozat sómentesítésre | 6 640-783.0 |
| Felső aktívszén szűrő | Ötödik szűrőfokozat a semleges iz érdekében a fordított ozmózis után | 6 640-769.0 |
Szüröcsere-intervallum
| Finomszürő 3 - 6 | hónap vagy szükség esetén (lásd az „Segítség üzemzavar esetén" c. fejezetet) | |
| Aktívszén szürő (granulátum) 6 - 12 | ||
| Aktívszén szürő (blokk) | 6 - 12 | |
| Membránszürő (fordított ozmózis) | 18 - 24 | |
| Aktívszén szürő | 6 - 12 |
Segítség üzemzavar esetén
| ÜzemzavarNincs vízkiadás | Lehetséges okA hálózati dugó nincs bedugva a dugaljba. | ElhárításDugja be a hálózati csatlakozót. |
| Nincs vízellátás | Vízellátás biztosítása | |
| A készülék nyomáskapcsolója meghibásodott | Lépjen kapcsolatba a szervizzel. | |
| Mágnesszelephiba | Lépjen kapcsolatba a szervizzel. | |
| Gyenge vízkiadás | A szivattyú nem működik | Ellenőrizze a szivattyút. |
| Bypass szelep nyitva | Zárja el a bypass szelepet. | |
| A finomszűrő elzáródott. | Cserélje ki a finomszűrőt. | |
| A membránszűrő (fordított ozmózis) elzáródott. | Cserélje ki a membránszűrőt (fordított ozmózis). | |
| A szivattyú nem áll le | A készülék kimenetnél meghibásodott a nyomáskapcsoló | Lépjen kapcsolatba a szervizzel. |
| A szivattyú nem indul el. | A készülék kimenetnél meghibásodott a nyomáskapcsoló | Lépjen kapcsolatba a szervizzel. |
| A finomszűrő elzáródott. | Cserélje ki a finomszűrőt. | |
| Nyomáskapcsoló-bemenet hibája. | Lépjen kapcsolatba a szervizzel. | |
| Nincs vízellátás | Ellenőrizze a vízellátást. | |
| A hálózati dugó nincs bedugva a dugaljba. | Dugja be a hálózati csatlakozót. | |
| Szivattyúhiba | Lépjen kapcsolatba a szervizzel. | |
| Víz lép ki a szűrőházból | A szűrőház nincs meghúzva. | Húzza meg erősen a szűrőházat. |
| A szűrőház tömitőgyűrűje elcsúszott vagy meghibásodott | Ellenőrizze a tömitőgyűrűt, helyezze be megfelelően, és károsodás esetén cserélje ki. | |
| Víz lép ki a szennyvízvezetéknél | Bypass szelep nyitva. | Zárja el a bypass szelepet. |
| A membránszűrő (fordított ozmózis) elzáródott. | Cserélje ki a membránszűrőt (fordított ozmózis). | |
| Szivattyúhiba | ||
| Az ivóvíz íze rendellenes | A felső aktívszén szűrő elhasználódott. | Cserélje ki a felső aktívszén szűrőt. |
| A szivattyú leáll, és rövid idő múlva ismét működésbe lép. | A készülék vagy a készülék utáni vezetékrendszer tömitellensége / vízvesztesége / nyomáscsökkenése. | Húzza szorosra a szűrőházat. |
| Teljesen zárja el a vízcsapot. | ||
| Keresse meg és hárítsa el a szivárgás okát. | ||
| A készülék visszacsapó szelepe meghibásodott | Lépjen kapcsolatba a szervizzel. |
Müszaki adatok
| WPC 100 RO | ||
| Üzemi feszültség V~/Hz 110...240/1/50-60 | ||
| Csatlakozási teljesítmény W80 | ||
| Minimális hálózati biztosíték A6 | ||
| Vízellátás nyomása MPa (bar) 0,1...0,3 (1...3) | ||
| Vízellátás hőmérséklete °C 5...45 | ||
| Szűrő teljesítmény l/h 70 | ||
| Szűrőteljesítmény (max) l/h 100 | ||
| Környezeti hőmérséklet °C 5...45 | ||
| szélesség mm 372 | ||
| Mélység | mm | 240 |
| Magasság | mm | 530 |
| Súly (üres) | kg | 13,45 |
| Súly, üzemkész állapotban (vízzel feltöltve és tartozékokkal együtt) | kg | 17,86 |
| Hangnyomás szint normal üzem esetén | dB(A) | <60 |
| Alapanyagok / engedélyek | Az ívóvízvezetésre szolgáló részegységeknek az általánosan elfogadott műszaki szabályoknak megfelelően alkalmasnak kell lenniük arra, hogy ívóvízzel közvetlen érintkezésbe lépjenek. | |
Kiszürés foka
A kémiai káros anyagok, a biológiai kórokozók és a szennyeződések kiszűrésének foka a következő táblázat alapján határozható meg (hozzávetőleges értékek). A hatékony szűrőképesség a szennyezettség mértékétől függ!
| Baktériumok | Kiszürés foka maxi-mum | 99,99% |
| Klór | Kiszürés foka maxi-mum | 100% |
| Sók (nátrium, kálium, kalcium...) | Kiszürés foka maxi-mum | 90% |
| Alumínium | Kiszürés foka maxi-mum | 98% |
| Arzén | Kiszürés foka maxi-mum | 88% |
| Nehézfémek (például: ólom) | Kiszürés foka maxi-mum | 99% |
| Nitrát | Kiszürés foka maxi-mum | 50% |
| Gyomirtószer (glifoszát) | Kiszürés foka maxi-mum | 60% |
| Gyógyszermaradványok | Kiszürés foka maxi-mum | 99,9% |
| Hormonmaradványok | Kiszürés foka maxi-mum | 99,95% |
| Színezőanyagok | Kiszürés foka maxi-mum | 100% |
Obsah
Obsah CS 1
Bezpečnost CS 1
