| Márka | Einhell |
| Modell | TCVC 3055 A |
| Készülék típusa | Víz- és porszívó |
| Tápfeszültség | 220-240 V ~ 50-60 Hz |
| Névleges teljesítmény | 850 W |
| Max. felvett teljesítmény (automata csatlakozó) | 2000 W |
| Teljes max. felvett teljesítmény | 2850 W |
| Tartály térfogata | 30 L |
| Súly | 6,3 kg |
| Hangnyomásszint | 78 dB(A) |
| Száraz porszívózáshoz használt szűrő | Ráncos szűrő |
| Folyadékok felszívásához használt szűrő | Hab szűrő |
| Fújás funkció | Igen |
| Automata üzemmód szerszámcsatlakozóval | Igen |
| Tartozékok | Rugalmas szívócső, 2 szívócső, kombinált kefe, lapos fúvóka, tartozék tasak, 4 kerék, fogantyú |
| Biztonság | Úszós biztonsági szelep, automatikus leállítás max. szintnél |
| Karbantartás | Rendszeresen tisztítsa a szűrőket; tartály szappanos vízzel |
| Tárolási hőmérséklet | 5-30°C, fagymentes helyen |
| Kopó alkatrészek | Kombinált kefe, lapos fúvóka, szűrők, gyűjtőzsák |
Gyakran ismételt kérdések - TCVC 3055 A EINHELL
Felhasználói kérdések a következőről TCVC 3055 A EINHELL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Porszívó PDF formátumban ingyenesen! Találja meg kézikönyvét TCVC 3055 A - EINHELL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TCVC 3055 A márka EINHELL.
HASZNÁLATI ÚTMUTATÓ TCVC 3055 A EINHELL
H Eredeti használati utasítás Nedves- szárazszívó
RO Instructiuni de utilizare originale Aspirator umed-uscat
- Tartsa a védöberendezéseket, szellőztető nyíllásokat és a gépházat annyira por és pis-zokmentesen, amennyire csak lehet.
Mi ajánljuk a készüléket minden használat után azonnal kitisztítani.
8.2 A gépfej (3) tisztítása
Tisztítsa meg a készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal. Ne használjon tisztító és oldó szereket; ezek meg-támadhatják a készülék műanyagrészeit.
8.3 A tartály tisztítása (8)
A tartályt, a szennyeződéstől függően egy nedves ponyvával és egy kevés kenőszappannal vagy folyó víz alatt lehet megtisztítani.
8.4 A szűrő tisztítása
A redős szűrő (15) tisztítása
Tisztítsa meg rendszeresen a redős szüröt (15) azáltal, hogy óvatosan kiporolja és egy fi nom kefével vagy egy kéziseprővel megtisztítja.
A habanyagszűrő (16) tisztítása
A habanyagszüröt (16) egy kevés kenőszappanal és folyó vízzel megtisztítani majd hagyni levegőn megszáradni.
8.5 Vzdrževanje

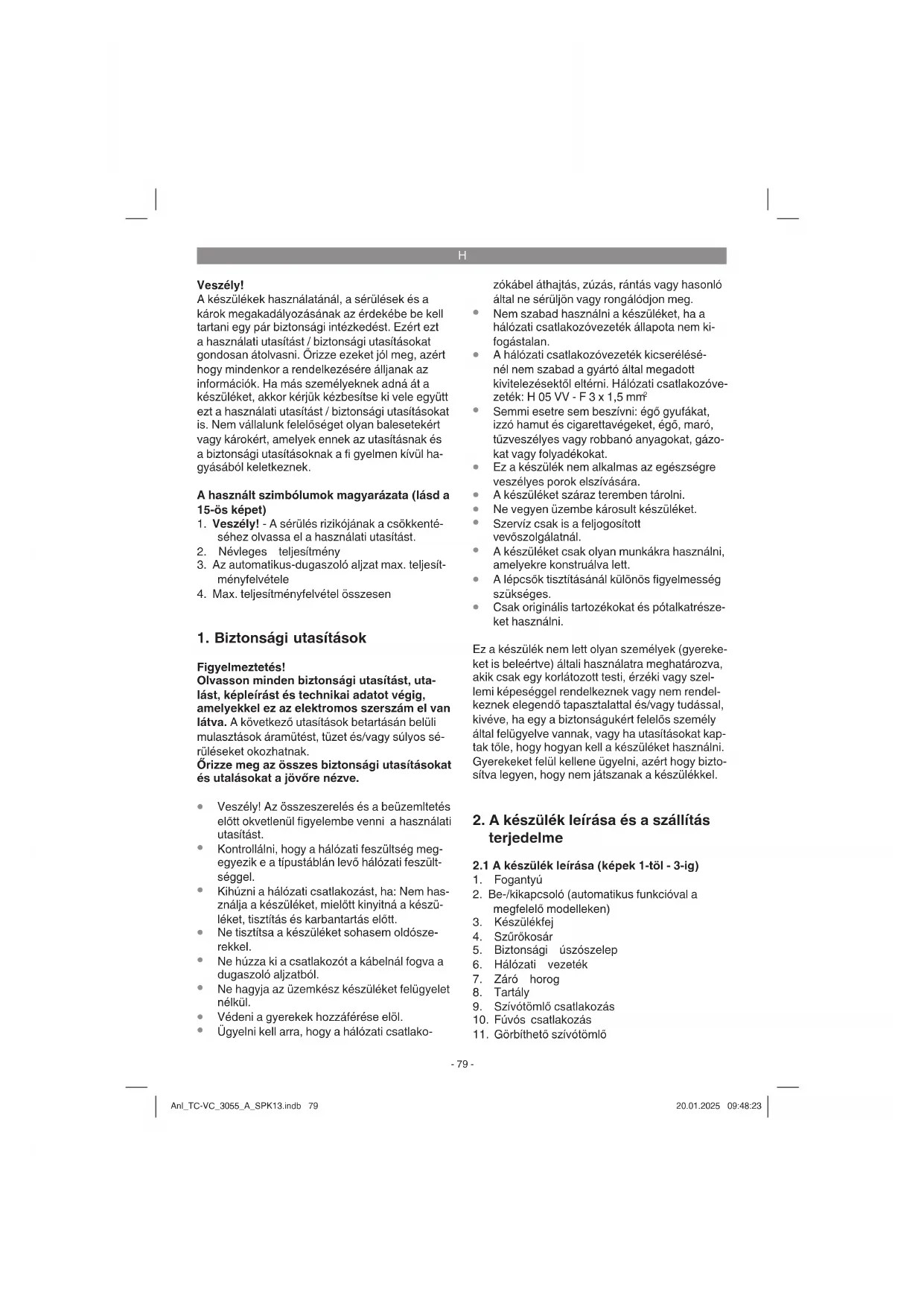

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.
A használt szimbólumok magyarázata (lásd a 15-ös képet)
- Veszély! - A sérülés rizikójának a csökkentéséhez olvassa el a használati utasítást.
- Névleges teljesítmény
- Az automatikus-dugaszoló aljzat max. teljesít-ményfelvétele
- Max. teljesítményfelvétel összesen
1. Biztonsági utasítások
Figyelmeztetés!
Olvasson minden biztonsági utasítást, utalást, képleírást és technikai adatot végig, amelyekkel ez az elektromos szerszám el van látva. A következő utasítások betartásán belüli mulasztások áramütést, tűzet és/vagy súlyos sérüléseket okozhatnak.
Örizze meg az összes biztonsági utasításokat és utalásokat a jövőre nézve.
- Veszély! Az összeszerelés és a beüzemltetés előtt okvetlenül figyelembe venni a használati utasítást.
- Kontrollálni, hogy a hálózati feszültség megegyezik e a típustáblán levő hálózati feszültséggel.
- Kihúzni a hálózati csatlakozást, ha: Nem használja a készüléket, mielőtt kinyitná a készüléket, tisztítás és karbantartás előtt.
- Ne tisztítsa a készüléket sohasem oldószerekkel.
- Ne húzza ki a csatlakozót a kábelnál fogva a dugaszoló aljzatból.
- Ne hagyja az üzemkész készüléket felügyelet nélkül.
• Védeni a gyerekek hozzáférése elöl. - Ügyelni kell arra, hogy a hálózati csatlako-
zókábel áthajtás, zúzás, rántás vagy hasonló által ne sérüljön vagy rongálódjon meg.
- Nem szabad használni a készüléket, ha a hálózati csatlakozóvezeték állapota nem ki-fogástalan.
A hálózati csatlakozóvezeték kicserélésénél nem szabad a gyártó által megadott kivitelezésektől eltérni. Hálózati csatlakozóvezeték: H 05 VV - F 3 x 1,5 mm² - Semmi esetre sem beszívni: égő gyufákat, izzó hamut és cigarettevégeket, égő, maró, tűzveszélyes vagy robbanó anyagokat, gázokat vagy folyadékokat.
- Ez a készülék nem alkalmas az egészségre veszélyes porok elszívására.
• A készüléket száraz teremben tárolni. - Ne vegyen üzembe károsult készüléket.
- Szervíz csak is a feljogosított vevőszolgálatnál.
A készüléket csak olyan munkákra használni, amelyekre konstruálva lett. - A lépcsők tisztításánál különös figyelmesség szükséges.
Csak originális tartozékokat és pótalkatrészeket használni.
Ez a készülék nem lett olyan személyek (gyerekeket is beleértve) általi használatra meghatározva, akik csak egy korlátozott testi, érzéki vagy szellemi képeséggel rendelkeznek vagy nem rendelkeznek elegendő tapasztalattal és/vagy tudással, kivéve, ha egy a biztonságukért felelős személy által felügyelve vannak, vagy ha utasításokat kap-tak töle, hogy hogyan kell a készüléket használni. Gyerekeket felül kellene ügyelni, azért hogy biztosítva legyen, hogy nem játszanak a készülékkel.
2. A készülék leírása és a szállítás terjedelme
2.1 A készülék leírása (képek 1-töl - 3-ig)
- Fogantyú
- Készülékfej
- Szürökosár
- Biztonsági úszószelep
- Hálózati vezeték
- Záró horog
- Tartály
- Szívótömlő csatlakozás
- Fúvós csatlakozás
-
Görbíthető szívótömlő
-
Be-/kikapcsoló (automatikus funkcióval a megfelelő modelleken)
H
- Szívócső
- Kombinált fúvóka
- Futógörgök
- Redős szűrő
- Habszivacs szürő
- Rögzítöcsavar
- Hézag fúvóka
- Piszokfelfogó zsák
- Tömlötartó
- Automatikus-dugaszoló aljzat elektromos szerszámhoz
- Elektromos szerszám adapter
- Tartozéktáska
- Tartozéktartó
- Vízleeresztő csavar
2.2 A szállítás terjedelme
Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.
- Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
- Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
- Ellenőrizze le, hogy teljes a szállítás terjedelme.
Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra. - Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!
Szívócső (2x)
- Szívótömlő
• Kombinált fúvóka
• Redős szűrő
• Habszivacs szűrő
• Hézag fúvóka
- Tartozéktáska
• Futógörgök (4x)
Fogantyú
• Rögzítőcsavar (6x)
• Eredeti használati utasítás
3. Rendeltetésszerűi használat
A nedves-száraz porszívó a megfelelő szűrő használata mellett nedves és száraz szívásra alkalmas. A készülék nem lett gyúlékony, robbanó vagy az egészségre káros anyagok felszívására meghatározva.
A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézmüipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézmüipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.
4. Technikai adatok
Hálózati feszültség: ......220-240 V \~ 50-60 Hz
Névleges teljesítmény: 850 W
Az automatikus-dugaszoló aljzat
max. teljesítményfelvétele: 2000 W
Max. teljesítményfelvétel összesen: ..... 2850 W
Tartály ürtartalma: 301
Hangnyomásszint L_pA 78 dB(A)
Bizonytalanság K _pA ......2 dB
Súly: 6,3 kg
5. Beüzemeltetés előtt
Figyelmeztetés! Győződjön meg a csatlakoztatás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.
A készüléket csak egy védőérintkezős aljzathoz szabad csatlakoztatni.
5.1 A készülék összeszerelése
A készülékfej felszerelése (6-os kép)
A készülékfej (3) a záró kampóval (7) van a tartályon (8) felerősítve. A készülékfej (3) levételéhez nyissa ki (3) a záró kampót (7) és vegye le a készülékfejet (3). A készülékfej (3) felszerelésekor ügyeljen a záró korong (7) helyes bereteszelésére.
H
A futógörgők felszerelése (5-ös kép)
Szerelje fel az 5-ös ábrán mutatottak szerint a futógörgőket (14).
A fogantyú felszerelése (4-es kép)
Szerelje össze egy csavarhúzóval a fogantyút (1).
5.2 A szűrők felszerelése
Utasítás!
Ne használja a nedves-száraz porszívót sohasem szűrő nélkül!
Ügyeljen mindig a szürök feszes ülésére!
A habszivacs szűrő felszerelése (7-es kép)
Nedves szíváshoz húzza a mellékelt habszivacs szűrőt (16) a szűrőkosárra rá (2/4-es kép). A szállításkor már felszerelt redős szűrő (15) nem alkalmas nedves szívásra!
A redős szűrő felszerelése (8-as kép)
Száraz szíváshoz tolja a redős szürőt (15) a szűrőkosárra (2/4-es kép). A redős szűrő (15) csak száraz szívásra alkalmas!
A piszokfelfogó zsák felszerelése (9-es kép)
A finom, száraz szennyeződések felszívásához ajánlatos kiegészítően még a piszokfelfogó zsák felszerelése (19). Ezáltal a redős szűrő (15) hosszabb ideig marad szabadon, és a szívóerő hosszabb ideig fennmarad. Ezenfelül megkönnyíti a por megsemmisítését is. Húzza a piszokfelfogó zsákot a szívényilásra rá. A piszokfelfogó zsák csak száraz szívásra alkalmas.
5.3 A szívótömlő felszerelése (képek 10-töl - 13-ig)
Az alkalmazástól függően csatlakoztassa a szívótömlőt (11) a nedves-száraz porszívó megfelelő csatlakozójához.
Szívni
Csatlakoztassa a szívótömlöt (11) a szívótömlő csatlakozójához (9).
Fújni
Csatlakoztassa a szívótömlöt (11) a fúvó csatlakozójához (10).
A szívótömlő (11) meghosszabbításához a többrészes szívócső (12) element fel lehet dugni a szívótömlön (11).
5.4 Szívófejek
Kombinált szívófej (ábra 13)
A kombinált szívófej (13) szilárd anyagok és folyadékok elszívására alkalmas közepestől nagy felületekig.
Hézagszívófej (ábra 12)
A hézagszívófej (18) a szilárd anyagok és foly-adékok elszívására szolgál sarkokban, széleken és egyébb nehezen hozzáférhető helyeken.
6. Kezelés
6.1 Be-/kikapcsolni (2/2-es kép)
Kapcsoló állás 0: Ki
Kapcsoló állás I: Normális üzem
Kapcsoló állás AUTO: Automatikus üzem
6.2 Száraz porszívózás
Száraz porszívózáshoz használja a redős szűrőt (15). Ezenkívül fel lehet szerelni egy piszokfelfogó zsákot (lásd az 5.2-es pontot).
Ügyeljen mindig a szürök feszes ülésére!
6.3 Nedves porszívózás
Nedves porszívózáshoz használja a habszivacs szüröt (16) (lásd az 5.2-es pontot).
Ügyeljen mindig a szűrő feszes ülésére!
Vízleeresztő csavar (1-es kép)
A tartály (8) nedves porszívózás közbeni egyszerű ürítésének érdekében az egy vízleeresztő csavarral (25) van felszerelve. Nyissa ki a vízleeresztő csavart (25) balra csavarás által és engedje le a folyadékot.
Nedves porszívózás esetén a biztonsági úszószelep (5) a maximális töltési szint elérése után bezáródik a tartályon. Ennek során a készülék beszívási zaja megváltozik, hangosabbá válik. Kapcsolja ki a készüléket, és ürítse ki a tartályt.
Veszély!
A nedves-száraz porszívó gyúlékony folyadékok felszívására nem alkalmas! Nedves szíváshoz csak a mellékelt habszivacs szűrőt használja!
6.4 Automatikus üzem:
Csatlakoztassa az elektromos szerszám hálózati kábelját az automatikus-dugaszoló aljzathoz (21), és csatlakoztassa a szívótömlöt (11) az elektromos szerszáma porelszívó csatlakozójához.
H
Ügyeljen a készülékek feszes ülésére és tömör csatlakozásukra.
Állítsa a nedves-száraz porszívó kapcsolóját (2) az „AUTO“ pozícióba, automatikus üzemmódba. Amint bekapcsolja az elektromos szerszámot, a nedves-száraz porszívó bekapcsol. Amikor kikapcsolja az elektromos szerszámot, a nedves-száraz porszívó egy előre beállított késleltetéssel kikapcsol.
6.5 Fújni
Csatlakoztassa a szívótömlöt (11) a nedves- száraz porszívó fúvócsatlakozásához (10).
7. A hálózati csatlakozásvezeték kicserélése
Veszély!
Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.
8. Tisztítás, karbantartás és pótalkatrészmegrendelés
Veszély!
Tisztítási munkák elött húzza ki a hálózati csatlakozót.
8.1 Tisztítás
- Tartsa a védőberendezéseket, szellőzlető nyíllásokat és a gépházat annyira por és pis-zokmentesen, amennyire csak lehet.
Mi ajánljuk a készüléket minden használat után azonnal kitisztítani.
8.2 A gépfej (3) tisztítása
Tisztítsa meg a készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal. Ne használjon tisztító és oldó szereket; ezek meg-támadhatják a készülék műanyagrészeit.
8.3 A tartály tisztítása (8)
A tartályt, a szennyeződéstől függően egy nedves ponyvával és egy kevés kenőszappannal vagy folyó víz alatt lehet megtisztítani.
8.4 A szűrő tisztítása
A redős szűrő (15) tisztítása
Tisztítsa meg rendszeresen a redős szüröt (15) azáltal, hogy óvatosan kiporolja és egy fi nom kefével vagy egy kéziseprővel megtisztítja.
A habanyagszürő (16) tisztítása
A habanyagszüröt (16) egy kevés kenőszappanal és folyó vízzel megtisztítani majd hagyni levegőn megszáradni.
8.5 Karbantartás
A készülék belsejében nem található további karbantartandó rész.
8.6 A pótalkatrész megrendelése:
Pótalkatrész megrendésénél a következő adatokat kellene megadni:
• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
A szükséges pótalkatrész pótalkatrész számát
Aktuális árak és inforációk a www.Einhell-Service.com alatt találhatóak.
9. Megsemmisítés és újrahasznosítás
A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.
10. Tárolás
A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásban örizni.
H
Ártalmatlanítás
Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell a környezetbarát újrahasznosításhoz szétválogatni, előkészíteni. Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!
Csak az EU tagországok számára:
Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható elektromos kéziszerszámokat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/ elemeket külön kell gyűjteni, és a környezetvédelmi szempontoknak megfelelően kell ártalmatlanítani, újrafelhasználásra leadni. Helytelen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
H
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
| Kategória Példa | |
| Gyorsan kopó részek* Kombiszívófej, hézagszívófej, kárpitos szívófej,villamos szerszám adapter stb. | |
| Fogyóeszköz/ fogyórészek* | Redős szűrő, habanyagszűrő, piszokfelfogó zsák,kiegészítő szűrő, stb. |
| Hiányzó részek | |
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
- Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)? - Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.
